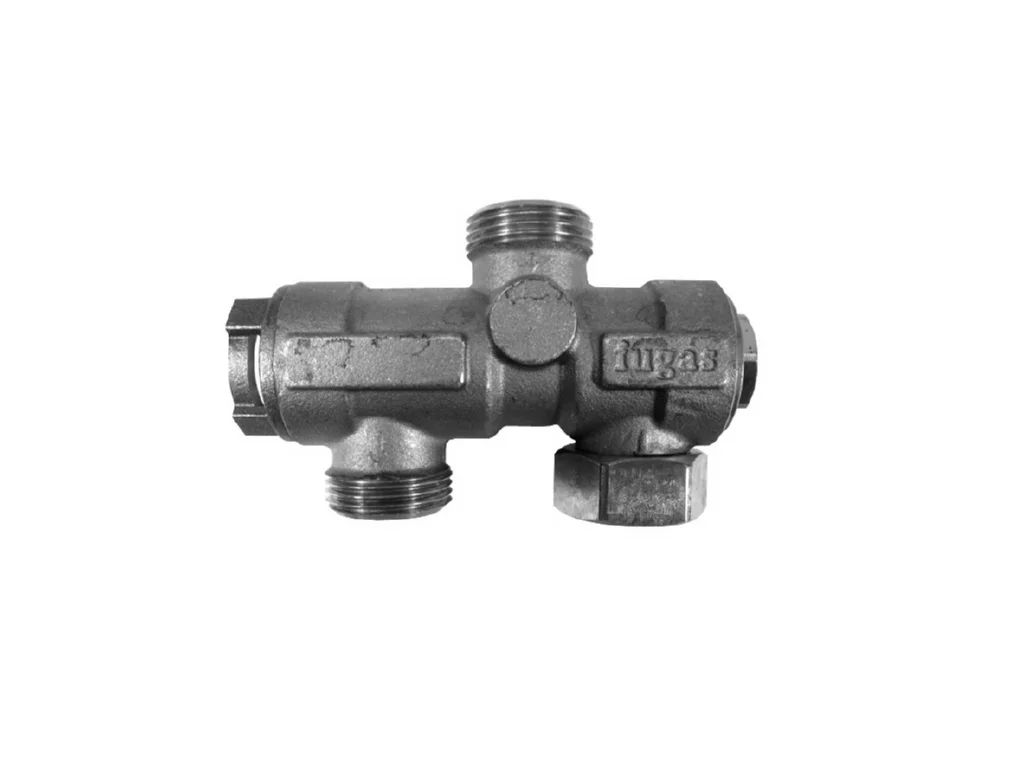

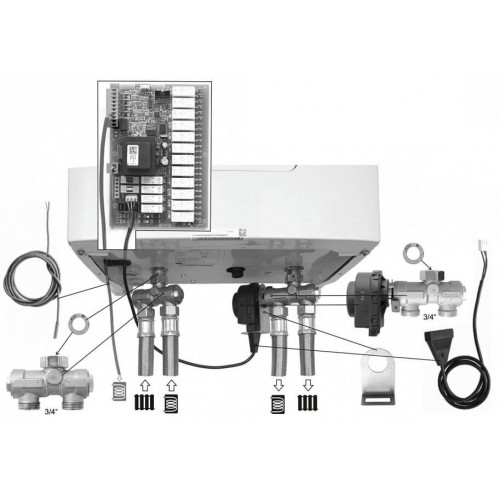

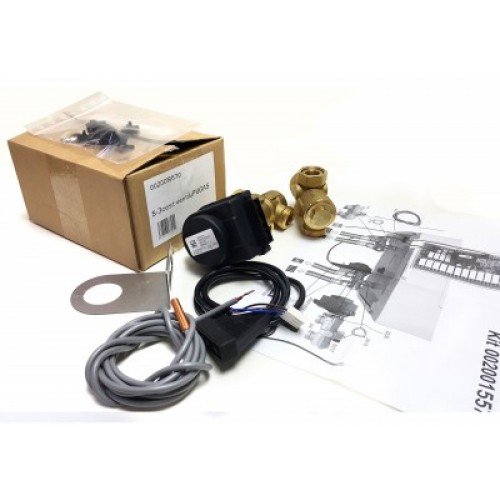

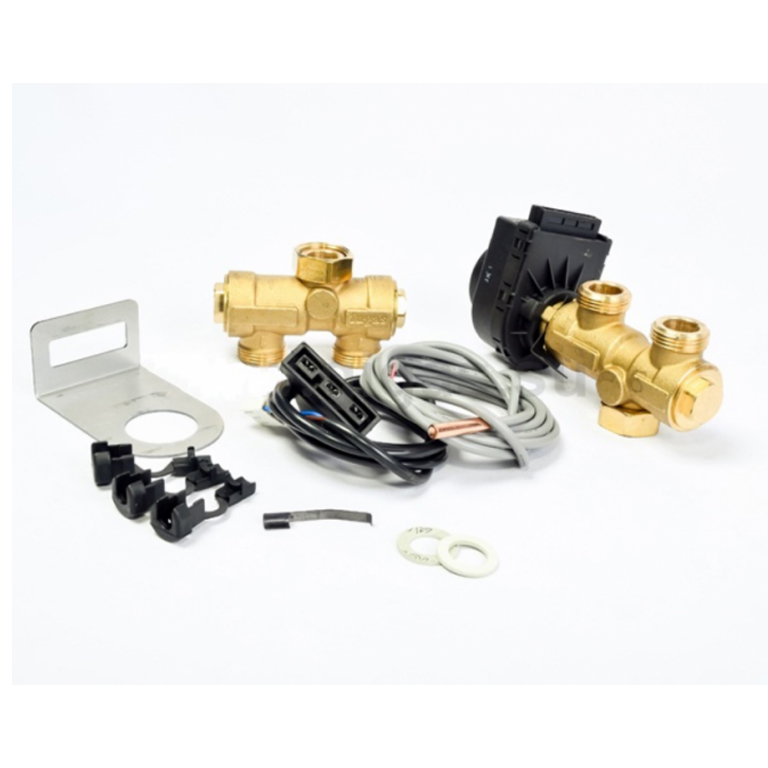

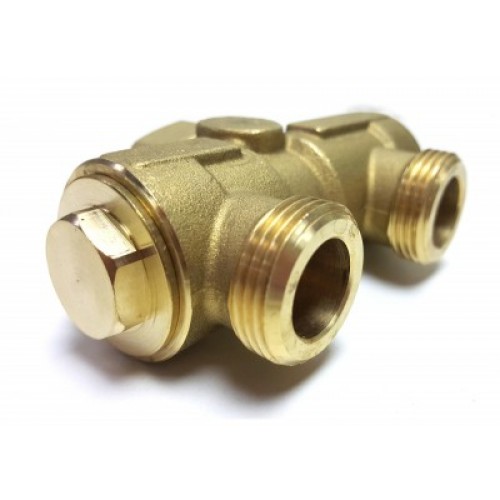

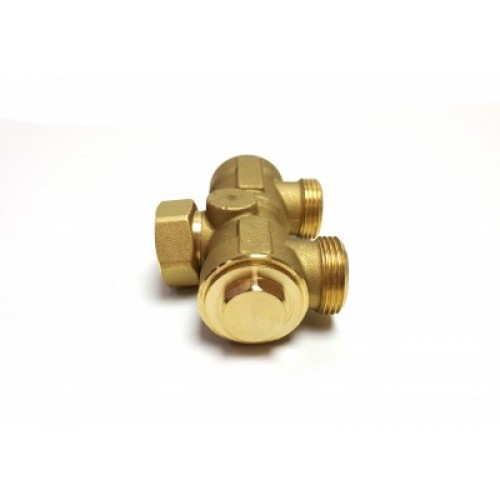

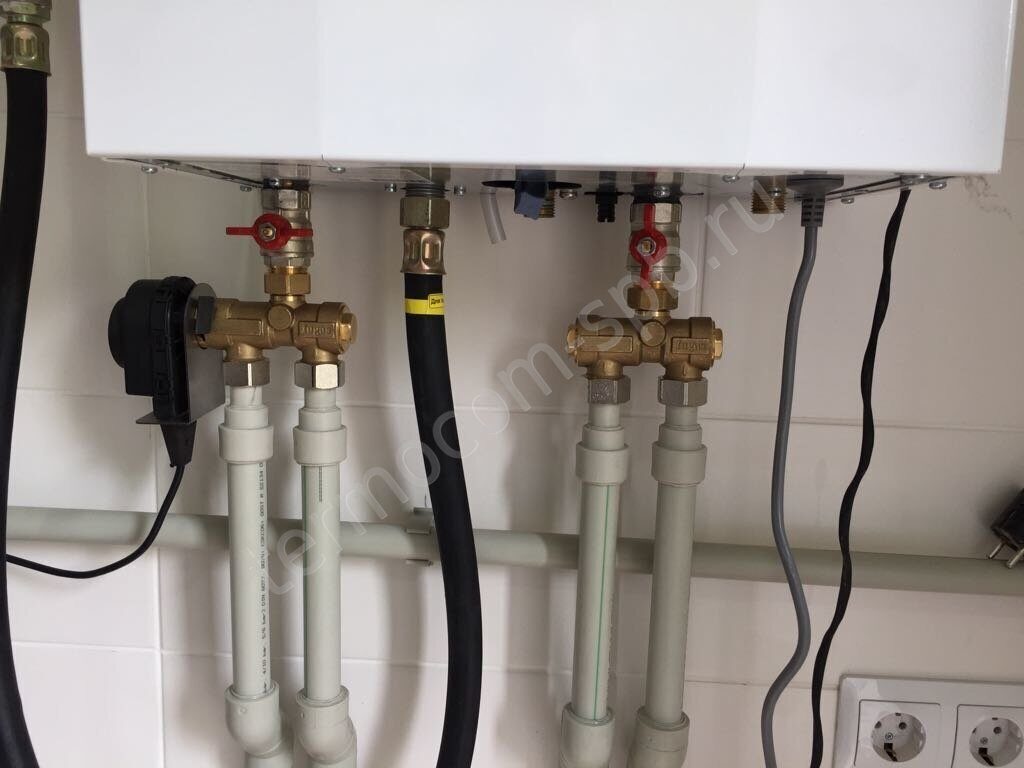

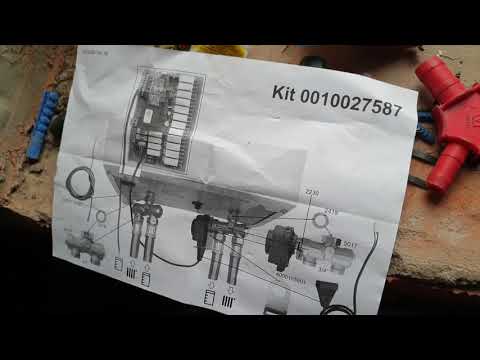

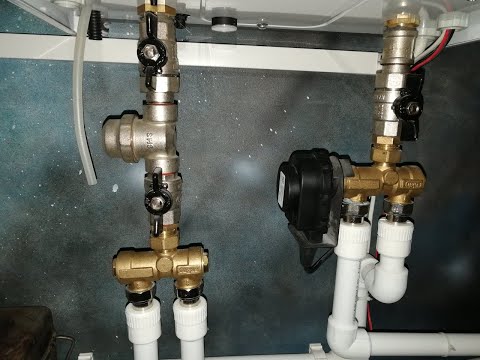

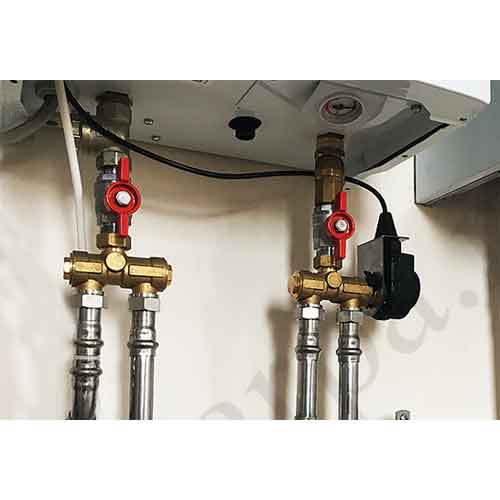

Трехходовой клапан фугас: Комплект FUGAS для котла Protherm СКАТ v14 купить Протерм 0010027587 цена

[]

{«product_page»:{«price»:»#content .product-price-container»,»special»:»#content .product-special-container»,»price_parent»:»»,»quantity»:»#product input[name=quantity]»,»button_minus»:»»,»button_plus»:»»,»button»:»#product #button-cart»,»product_data»:»#content #product»},»list»:»»}

{«symbol_left»:»»,»symbol_right»:»BYN»,»decimal_place»:»2″,»decimal_point»:».»,»thousand_point»:» «}

[«41016″,»41418″,»47230″,»40891″,»40892»]

1

false

false

true

Удалить

Изменить

tr

Как проверить трехходовой клапан в газовом котле: пошаговый инструктаж

Трехходовой клапан – устройство, широко применяемое в самых различных конструкциях бытовых и промышленных аппаратов. Соответственно, такого же рода устройство применяется в составе бытового газового оборудования. Наряду с различными неисправностями бытовых газовых котлов пользователи нередко встречаются с поломкой трехходового клапана. Согласитесь, неплохо бы выяснить, по какой причине выходит из строя это устройство и попытаться починить его своими силами.

Между тем установить потерю работоспособности устройства «с первого взгляда» удается далеко не всегда даже профессиональным механикам. Для этого требуется соответствующая проверка. Поэтому в рамках нашей статьи рассмотрим, как проверить трехходовой клапан в газовом котле, когда есть подозрения на неисправность этого механизма. Также поговорим о разновидностях устройства и его функциональных возможностях.

Содержание статьи:

• Кратко о механизме трехходового клапана
• Функциональное применение устройства
• Как выполняется проверка трехходового клапана?
  • Шаг #1 — проверка привода клапана
  • Шаг #2 — проверка механизма распределения потоков
• Выводы и полезное видео по теме

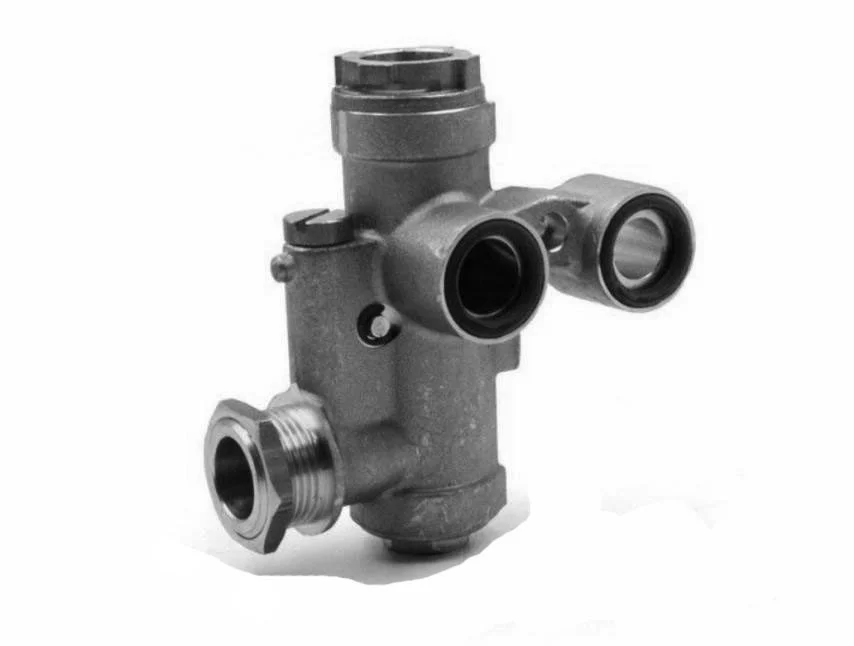

Кратко о механизме трехходового клапана

Устройство трехходового клапана бытового газового котла и другого газового оборудования является достаточно простым, несмотря на сложную, на первый взгляд, форму. Следует отметить, у каждого производителя конструктивное исполнение клапанов существенно отличается, но принцип действия фактически остаётся неизменным.

Традиционно корпус прибора изготавливают из бронзы. Рабочие элементы, например, шток, пружины – выполняются из стали. Мембрана обычно изготовлена из резины Для уплотнения штока используется двойной кольцевой элемент. Соединительные детали (штуцеры) могут иметь исполнение под резьбу или пайку, в зависимости от модели трехходового клапана.

Один из широко распространенных вариантов исполнения трехходового клапана: 1, 2 – угловой проходной транспортный канал; 1, 3 – прямой проходной транспортный канал; 4 – головка привода; A – транспорт потоков в режиме отопления; B – транспорт потоков в режиме ГВС

Обычно совместно с прибором используется электромеханический привод. Благодаря его работе осуществляется двухточечное регулирование.

Так, привод у трехходового клапана может быть ручным, электромеханическим (термостатический, с термоголовкой), электрическим, гидравлическим.

Принцип работы трехходового клапана для схемы газового котла, примерно, следующий: когда устройство находится в режиме нормально открытого транспорта, прямой проходной транспортный канал, соответственно, открыт. Угловой проходной канал остаётся закрытым.

Иное состояние механизма обеспечивает открывание углового транспортного канала и блокировку прямого транспортного канала, соответственно. Также возможны промежуточные положения штока и заслонки трехходового клапана.

Подробнее об устройстве и принципе работы трехходового клапана мы говорили в .

Функциональное применение устройства

Если рассматривать механизм коммутации потоков с точки зрения возможной функциональности, следует отметить различие устройств по принципу действия:

1. Разделительный.
2. Переключающий.
3. Смесительный.

Разделительный принцип работы предполагает деление потока, направляя его в два контура.

Переключающей функцией предусматривается организация переключения между приборами, потребляющими тепловую энергию. Например, переключение между контуром ГВС и отопления .

Переключающий функционал клапана (классическая схема): П – первичный контур; В – вторичный контур; 1, 2 – прямой транспортный канал; 3, 2 – угловой транспортный канал

Переключающий функционал позволяет организовать эффективное переключение между различными приборами, генерирующими тепловую энергию:

• водяными нагревателями;
• ;
• солнечными батареями и т.д.

Другая функция трехходового клапана для бытового газового котла – смесительная. Она позволяет организовать регулируемое смешивание потоков рабочей жидкости (подмешивание обратки в нагретый теплоноситель).

Для этого достаточно установить трехходовой клапан на обратной трубе отопительной системы.

Смесительный функционал клапана (классическая схема): П – первичный контур; В – вторичный контур; 2, 1 – прямой транспортный канал; 2, 3 – угловой транспортный канал

Теперь, после краткого ознакомления с конструктивными деталями прибора, можно рассмотреть особенности проверки работы трехходового клапана, установленного в .

Как выполняется проверка трехходового клапана?

Нарушение работы прибора сказывается на эксплуатации газового котла в целом. К примеру, если подача теплоносителя недостаточна, газовый котел может попросту отключиться из-за перегрева. Или же, неисправность трехходового клапана может сопровождаться отсутствием должной температуры нагрева теплоносителя в системе отопления.

В любом случае, устройство требуется проверить на работоспособность. При этом для исполнения диагностических мероприятий, регулирующий прибор газового котла, как правило, приходится демонтировать. Демонтаж относительно несложен, поэтому такая работа вполне может выполняться своими силами.

Шаг #1 — проверка привода клапана

Далее рассмотрим пошагово процесс проверки, начав с проверки привода. Рассмотрим особенности диагностики клапанов с различным типом привода.

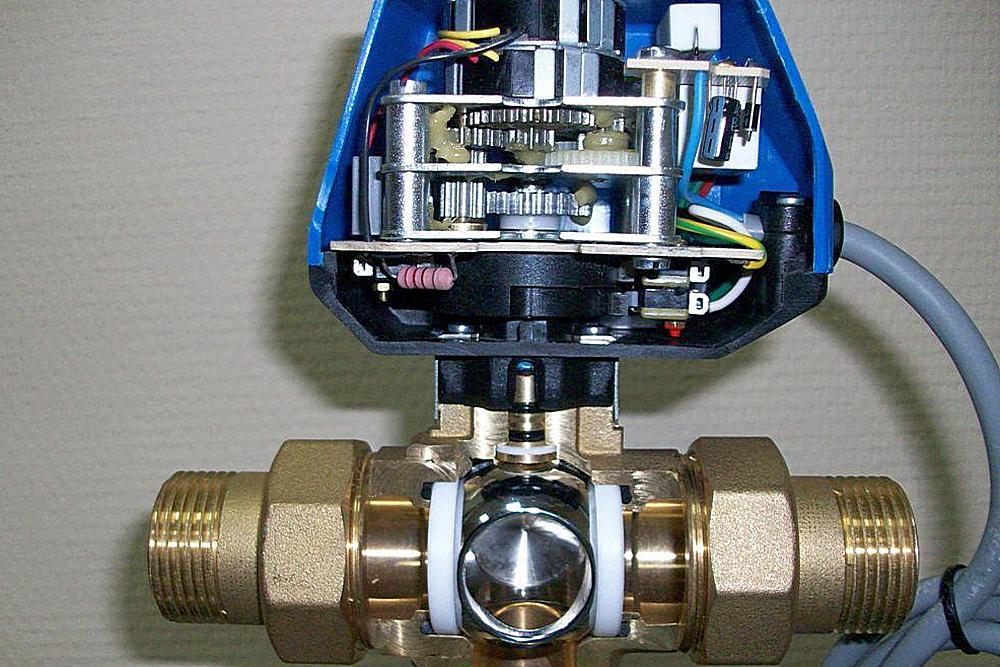

Диагностика электропривода трехходового клапана

Шток клапана традиционно управляется электроприводом. Поэтому целостность, наличие питания, и работоспособность электропривода следует проверить в первую очередь.

Целостность внешней части проверяется визуально путем внимательного осмотра, а наличие питания и целостность внутреннего механизма — соответствующими приборами.

Диагностика приводной части трехходового клапана газового котла при помощи широко распространенного электрического прибора – тестера

Привод и все элементы этой части конструкции обычно диагностируются электрическим тестером. Этим прибором можно проверить как целостность цепей, так и наличие питающего напряжения. Исправный привод при подаче/отключении питающего напряжения должен демонстрировать рабочий процесс – движение толкателя штока клапана.

Проверку работы электропривода допустимо выполнить непосредственным подключением механизма к сети электрического тока, используя для этого разъём, которым комплектуется привод. Наглядно этот момент осветлен в видеоролике, расположенном в конце статьи.

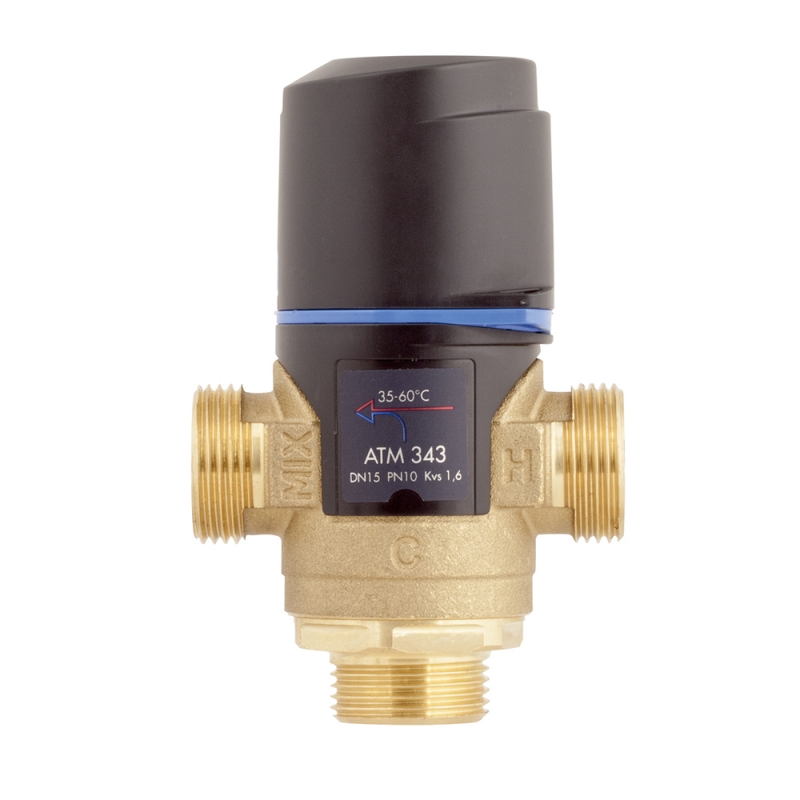

Проверка термостатической головки

Если конструкция трехходового клапана не предусматривает наличия электропривода, но управляется , нужно проверить эту часть системы путём приложения температурного воздействия непосредственно к баллону датчика.

Термостатическая головка, дополненная температурным баллоном. На некоторых моделях газовых котлов конструкции трехходовых клапанов оснащаются таким типом привода

Например, можно нагреть баллон термостатической головки с помощью электрического фена.

Исправная термоголовка должна реагировать на изменения температуры и толкать/вытягивать шток клапана аналогично тому, как эту работу выполняет электропривод.

Проверка устройства с гидравлическим приводом

Если в системе газового котла используется клапан, регулирующий потоки и действующий по принципу гидравлического управления штоком, диагностику работоспособности такого устройства непосредственно в системе котла проводить достаточно сложно.

Конструкция разделительного устройства газового бытового котла, наделённого гидравлическим приводом управляющего штока. Этот вид прибора довольно широко распространен

Обычно такого рода конструкция подлежит демонтажу и разборке, с последующей проверкой целостности:

• пружины;
• уплотнений;
• мембраны;
• колец.

Подозрения на неработоспособность трехходового клапана, в данном случае, можно подтвердить запуском газового котла в тестовом режиме. Если при этом отмечается нарушение теплового распределения по рабочим контурам системы, на 90% клапан работает некорректно.

Шаг #2 — проверка механизма распределения потоков

Механизм устройства по мере эксплуатации способен изнашиваться. К тому же при транспортировке теплоносителя характерным является скопление в системе различного мусора, отложений и т.п.

Всё это способно блокировать работу устройства. Поэтому в первую очередь требуется провести визуально проверку всех доступных деталей.

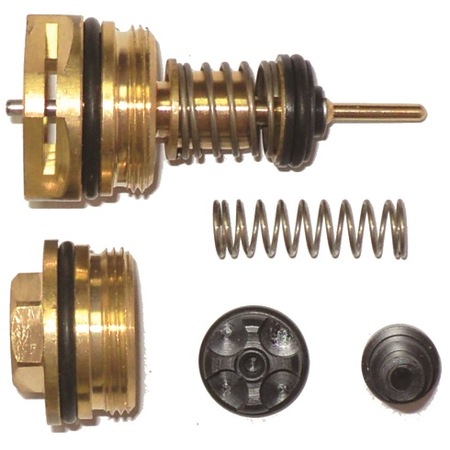

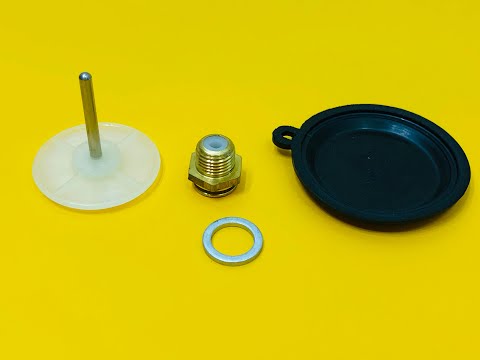

Детали трехходового клапана одной из выпускаемых конструкций, которые подлежат проверке в случае подозрений на неисправность регулирующего устройства

Далее выполняется проверка нормальности хода штока мембраны. Как правило, будучи в рабочем состоянии, шток движется плавно, с некоторым натягом. Корректность хода можно проверить, воздействуя с небольшим усилием на концевую часть штока (выход под привод), выходящую через отверстие капсулы корпуса клапана.

Если не отмечается факторов клина хода штока по всей длине и шток самостоятельно возвращается в исходное положение от упорной точки, значит, эта часть распределительного прибора работоспособна.

Наконец, проверяются элементы уплотнений – шаровые или мембранные, в зависимости от конструктивного исполнения. Если на резиновых уплотнительных мембранах дефекты обычно проявляются в виде порывов, то шаровые уплотнения со временем могут деформироваться. Фактор деформации приводит к утрате полноценного уплотнения, соответственно, нарушается алгоритм регулировки потоков прибором.

Выводы и полезное видео по теме

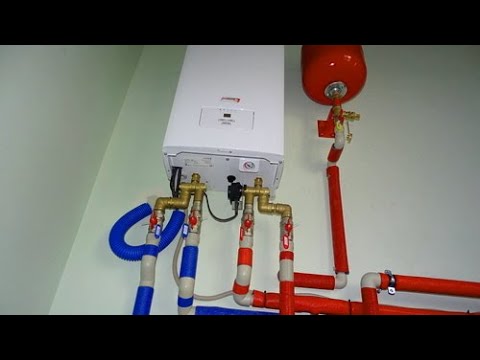

Ниже предоставляется для ознакомления полезный видеоматериал, где демонстрируется разборка устройства, регулирующего тепловые потоки в газовом котле. Причём дана практика разборки своими руками.

Устройство распределения, описываемое видеороликом, оснащается гидравлическим приводом штока. Ознакомление с данной практикой ремонта поможет понять, как проверять приборы аналогичного типа и ремонтировать в случае наличия дефектов.

Таким образом, трехходовой клапан для бытового газового котла может проверяться практически в любой конструкции, независимо от индивидуального исполнения. Главный момент – правильно определить, с каким именно приводом используется распределительное устройство газового котла. Информацию по этому вопросу можно получить из документации на оборудование или же опираясь на примеры демонстрации приводов в этой статье.

У вас есть полезная информация по рассмотренной выше теме и вы хотите поделиться ею с другими пользователями? Пишите свои замечания и комментарии в блоке ниже, добавляйте фото, оставляйте свои рекомендации — форма обратной связи расположена ниже.

3-ходовые шаровые краны | Сделано в США

Недавно просмотренные

Вы еще не настроили ни одного продукта.

Мы временно сохраним ваши прошлые конфигурации здесь, обязательно сохраните их, используя ссылки «Сохранить на потом».

Доступен в стандартном и индивидуальном исполнении

Разрабатывается, производится, распространяется и обслуживается непосредственно в нашей штаб-квартире в Нью-Гемпшире.

Найдите свой шаровой кран Сейчас в продаже: 603-244-7931

Перейти к:

• Что такое трехходовой шаровой кран?
• Т-образные и L-образные 3-ходовые шаровые краны
• Ручные и автоматические 3-ходовые шаровые краны
• Применение 3-ходовых шаровых кранов
• Особенности наших 3-ходовых шаровых кранов
• Доступные 3-ходовые шаровые краны Клапаны
• Почему выбирают клапан Gemini?
• Трехходовые шаровые краны по индивидуальному заказу

Что такое трехходовой шаровой кран?

Трехходовые шаровые краны являются наиболее популярным и экономичным типом многоходовых кранов. Этот тип клапана обычно используется в приложениях с более чем одним источником среды или для отвода среды в двух разных направлениях.

В зависимости от направления потока три порта назначаются либо как один выход и два входа, либо как один вход и два выхода.

Трехходовой шаровой кран позволяет:

• Смешивать два разных типа сред (селекторный клапан)
• Отвод потока среды (перепускной клапан)

Конфигурация и заказ трехходовых шаровых кранов

Трехходовые шаровые краны с Т-образным и L-портом

Трехходовые шаровые краны чаще всего конфигурируются с L-образным или Т-образным проходом. Шаровой кран просверливается в специальной конструкции, образуя Г-образный или Т-образный порт.

Каждый дизайн выполняет определенную функцию. Клапан с L-образным портом втягивает среду из нескольких источников или направляет среду между двумя разными пунктами назначения. Т-образный клапан выполняет очень похожую функцию, основное отличие состоит в том, что в нормальном положении среда будет проходить прямо через Т-образный клапан с одной стороны на другую.

Т-образный порт также можно сконфигурировать так, чтобы среда проходила непосредственно через клапан в положении №1, а все порты открывались в положении №2. Клапан L-порта не может быть сконфигурирован так, чтобы все порты клапана были открыты одновременно.

Трехходовые шаровые краны с ручным и автоматическим управлением

заявление. В большинстве случаев мы ответим в течение 1 рабочего часа!

Запросить сейчас

Области применения 3-ходовых шаровых кранов

Трехходовые шаровые краны могут использоваться в качестве переключателей или селекторов входа. Наши трехходовые шаровые краны предназначены для использования в следующих областях:

• Системы управления технологическими процессами
• Стерилизаторы и автоклавы
• Розлив и розлив

Особенности наших 3-ходовых шаровых кранов

Сделано в США

Прямая поддержка на заводе

100% тестирование на месте

Долговечность

Не требует технического обслуживания

Надежное уплотнение

Конкурентоспособная цена

Наценки для посредников отсутствуют

Ультракомпактная конструкция

Доступны модификации для конкретных приложений

Доступен 3-ходовой шаровой клапан, обеспечивающий использование новейших технологий и производственных процессов Gemini

5 9 Клапан 3-ходовые шаровые краны спроектированы в соответствии с точными спецификациями.

Материалы корпуса клапана включают углеродистую и нержавеющую сталь, а конструкция уплотнения штока с компенсацией самоизноса обеспечивает длительную герметичную работу.

Почему выбирают Gemini Valve?

Все производство и сбыт под одной крышей

Наши 3-ходовые шаровые краны проектируются, изготавливаются, тестируются, распространяются и обслуживаются непосредственно на нашем предприятии в Нью-Гемпшире.

Со всеми процессами под одной крышей наши клиенты получают быструю поддержку, прямой контакт с нашими инженерами и полностью индивидуальные варианты дизайна.

• Более 50 лет инженерного опыта
• Объект в США в сельской местности Нью-Гэмпшира
• Семейное владение и управление
• 100% собственное проектирование, производство, тестирование, распространение и поддержка

Ищете трехходовой шаровой кран по индивидуальному заказу?

Это наша специальность. Наша команда инженеров готова спроектировать и изготовить новый уникальный трехходовой шаровой кран в точном соответствии с вашими требованиями.

Все нестандартные шаровые краны поддерживаются нашими опытными инженерами и их многолетним опытом. Все это происходит в нашем 60,000 sq.ft. объект, оборудованный по последнему слову техники, чтобы обеспечить тщательное и точное выполнение всех настроек.

Связаться с США

Пункты 1-12 из 4872

Page

• В настоящее время вы читаете страницу 1
• Page 2
• Page 3
• Page 4
• Page 5
45.

Показать

91215

на странице

Сортировать по положениюНазвание продукта (A-Z)Название продукта (Z-A)Размер клапана (от низшей к высокой)Размер клапана (от высокой к низшей)Направление по убыванию

Элементы 1-12 9 из 4870005

Page

• В настоящее время вы читаете Page 1
• Page 2
• Page 3
• Page 4
• Page 5
• . Сортировать по положениюНазвание продукта (A-Z)Название продукта (Z-A)Размер клапана (от малого к большему)Размер клапана (от большего к меньшему)Направление по убыванию

  Магазин по

  Варианты покупок

  Тип приема типа

  Детали приема в действие

  Размер клапана

  Подключение клапана Тип

  Материал тела клапана

  Материал уплотнения клапана

  Давление клапана. Напряжение

  Трехходовой клапан | Midland Industries

  • MAF/США Латунные фитинги
  • Латунные фитинги
  • Бессвинцовые фитинги
  • Сантехнические принадлежности
  • Бессвинцовые клапаны
  • Клапаны
  • Ниппели и фитинги
  • Пластиковые фитинги
  • Аксессуары для шлангов
  • Шланги и узлы
  • Зажимы
  • Трубка
  • Пневматика
  • Гидравлика
  • Адаптеры из нержавеющей стали
  • Мойка высокого давления
  • Новые продукты

  • Поддоны

  • Нагрудники для шлангов

  • Дренажи котлов

  • Просмотреть больше



  Деталь № GE3L14NPT
  Описание: ТРЕХХОДОВОЙ СТАЛЬНОЙ ШАРОВОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ 1/4 NPT

  Список: $220,46

  Сеть: $-. —

  Часть № GE3L38NPT
  Описание: 3/8 NPT ТРЕХХОДОВОЙ СТАЛЬНОЙ ШАРОВОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ

  Список: $167,94

  Сеть: $-.—

  Деталь № GE3L12NPT
  Описание: ТРЕХХОДОВОЙ СТАЛЬНОЙ ШАРОВОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ 1/2 NPT

  Список: $179,16

  Сеть: $-.—

  Деталь № GE3L34NPT
  Описание: 3/4-ХОДОВОЙ ШАРОВОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ

  Список: $258,65

  Сеть: $-. —

  Номер детали GE3L1NPT
  Описание: 1 ТРЕХХОДОВОЙ СТАЛЬНОЙ ШАРОВОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ NPT

  Список: $313,52

  Сеть: $-.—

  Номер детали GE3L114TNPT
  Описание: ТРЕХХОДОВОЙ СТАЛЬНОЙ ШАРОВОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ 1-1/4NPT

  Список: 1657,16 долл. США

  Сеть: $-.—

  Деталь № GE3L112TNPT
  Описание: 1-1/2NPT ТРЕХХОДОВОЙ СТАЛЬНОЙ ШАРОВОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ

  Список: 2575,12 долл. США

  Сеть: $-.—

  Деталь № GE3L2TNPT
  Описание: 2 NPT ТРЕХХОДОВОЙ СТАЛЬНОЙ ШАРОВОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ

  Список: 2 247,81 долл. США

  Сеть: $-.—

  Номер детали GE3L04SAE
  Описание: 7/16-20SAE 3-ХОДОВОЙ СТАЛЬНОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ

  Список: $274,23

  Сеть: $-.—

  Номер детали GE3L06SAE
  Описание: 9/16-18SAE ТРЕХХОДОВОЙ СТАЛЬНОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ

  Список: $286,70

  Сеть: $-. —

  Номер детали GE3L08SAE
  Описание: 3/4-16SAE 3-ХОДОВОЙ СТАЛЬНОЙ ШАРОВОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ

  Список: $342,80

  Сеть: $-.—

  Номер детали GE3L12SAE
  Описание: 1-1/16-12SAE 3-ХОДОВОЙ СТАЛЬНОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ

  Список: $533,27

  Сеть: $-.—

  Номер детали GE3L16SAE
  Описание: 1-5/16-12SAE ТРЕХХОДОВОЙ СТАЛЬНОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ

  Список: $330,33

  Сеть: $-. —

  Номер детали GB3L20TSAE
  Описание: 1-5/8-12SAE ТРЕХХОДОВОЙ СТАЛЬНОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ

  Список: 2552,42 долл. США

  Сеть: $-.—

  Номер детали GB3L24TSAE
  Описание: 1-7/8-12SAE 3-ХОДОВОЙ СТАЛЬНОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ

  Список: 2729,58 долларов США

  Сеть: $-.—

  Номер детали GB3L32TSAE
  Описание: 2-1/2-12SAE ТРЕХХОДОВОЙ СТАЛЬНОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ

  Список: 3 169,53 долл. США

  Сеть: $-.—

  Как правильно использовать 3-ходовой клапан в различных приложениях

  Чтобы понять, что такое Т-образный и L-образный 3-ходовые клапаны и чем они отличаются друг от друга, важно сначала определить, что означает каждый из этих терминов. иметь в виду. Четко определив каждый термин, разницу в целях направленного потока будет легче понять. Во-первых, давайте точно определим, что делает отводной клапан.

  При простом сравнении 3-ходовой клапан имеет на один порт больше, чем 2-ходовой клапан. Но почему? Двухходовой клапан позволяет жидкости входить в клапан через один порт и выходить через другой. Наличие третьего порта позволяет жидкости двигаться по альтернативному пути либо при выходе, либо при входе в клапан. Это позволяет жидкости либо выходить из клапана более чем из одной точки, либо поступать в клапан более чем из одной точки.

  В ряде промышленных применений используются 2-ходовые клапаны, обеспечивающие двухпозиционное обслуживание жидкости. В приложениях, требующих постоянного расхода, используются 3-ходовые клапаны с тремя соединительными портами, имеющими маркировку A, B и AB. Трехходовые клапаны могут отводить поток жидкости в двух направлениях или смешивать жидкости из двух разных источников.

  При использовании 3-ходовых клапанов для смешивания жидкости поступают в корпус клапана через порты A и B. Рабочие жидкости с различными физическими или химическими свойствами смешиваются в корпусе клапана перед подачей через выпускной порт AB. 3-ходовые смесительные клапаны жизненно необходимы для смешивания жидкостей или газов с разными температурами и давлением, прежде чем отправить их через выпускное отверстие с желаемыми свойствами.

  Для 3-ходовых отводных клапанов порт AB действует как вход, а порты A и B становятся выходами. Поворот шпинделя направляет поток влево или вправо, вверх или вниз, в зависимости от ориентации системы трубопроводов. Когда поток движется от AB к A, клапан блокирует поток жидкости к порту B. Изменение положения шпинделя перенаправляет поток жидкости от AB к B и блокирует поток к порту A.

  [ [86,603,1338]]

  3-ходовые клапаны доступны в двух внутренних конструкциях. Это клапаны L-типа (L-порт) или T-типа (T-порт). Внутренние структуры клапана определяют направление потока через корпус клапана. Конструкция T-образного порта подходит для распределения общих входов по разным направлениям, а конструкция L-образного порта облегчает смешивание нескольких источников с общими выходами. 3-ходовые клапаны, как и 2-ходовые аналоги, могут использовать приводы, которые улучшают их реакцию и повышают точность в различных промышленных применениях.

  Многоходовые конфигурации 3-ходовых клапанов делают их экономичной альтернативой использованию нескольких 2-ходовых клапанов со сложной автоматикой. Один 3-ходовой клапан может обеспечить направленное управление жидкостью и отключение. Эти клапаны обеспечивают надежную работу с жидкостями в системах отопления и охлаждения, парах и котлах, процессах смешивания химических веществ, гидравлических и пневматических системах. 3-ходовые клапаны также подходят для использования в качестве перепускных клапанов в трубопроводных системах с первичным и вторичным контурами.

  L-образный порт по сравнению с T-образным 3-ходовым клапаном

  На рынке доступны различные многоходовые клапаны, начиная от 3-ходовых шаровых кранов, 3-ходовых шаровых кранов, 3-ходовых дроссельных клапанов и 3-ходовых затворов. клапаны. Трехходовые шаровые краны пользуются наибольшей популярностью благодаря простой конструкции, простоте срабатывания и долговечности. Контроль потока жидкости через эти клапаны зависит от:

  • Расположение трубопровода: система трубопроводов горизонтальная или вертикальная?
  • Направление вращения ручки
  • Конструкция порта: L-порт или T-порт?

  Последующие обсуждения конструкций с L- и T-образными портами относятся к 3-ходовым шаровым кранам. Производители клапанов предусматривают стрелки на рукоятках клапанов, которые имитируют пути потока жидкости через механизм управления. Эти метки указывают направления потока.

  Клапаны с L-образным отверстием

  Клапан с L-образным отверстием и L-образной формой позволяет сводить жидкость из двух разных впускных отверстий без использования одного и того же впускного отверстия и направляет ее к общему выходу. Имеют два входных и один выходной порт. Клапаны с L-образным отверстием могут использоваться для отвода жидкости в некоторых случаях. Предположим, что впускные порты (A и B) расположены горизонтально, а нижний порт (AB) является выпускным. Начальный поток идет от входного порта (B) к выходному (порт AB).

  Возможные положения потока (A, B, C и D) В клапане с отверстием L

  Смещение рычага клапана или привода на 90° по часовой стрелке изменяет направление потока с порта A на общий выход AB.

  Поворот рычага еще на четверть оборота перемещает клапан на 180°. В этот момент трехходовой клапан перекрывает поток жидкости, проходящий через клапан. Некоторые клапаны с L-образным отверстием могут поворачиваться на 360°, обеспечивая два положения отключения. При вертикальной ориентации L-порта выпускной порт (AB) всегда находится в открытом положении.

  Применение клапанов с L-образным отверстием

  Универсальность клапанов с L-образным отверстием означает, что они могут обеспечивать закрытие, управление направлением, отвод жидкости или байпас там, где это необходимо. Типичное применение клапанов с L-образным отверстием (вертикальных или горизонтальных) — чередование источников жидкости в процессе.

  Т-образные клапаны

  Т-образные клапаны в основном отводят жидкости от одного источника к разным выходам или смешивают два источника в одном контуре. Клапаны разделяют или делят поток жидкости на два направления. Поток поступает в клапаны через одно входное отверстие и течет к двум местам назначения.

  Т-образные или смесительные клапаны могут иметь все три порта одновременно открытыми. Т-образная схема позволяет рабочей среде течь в двух противоположных направлениях или прямоточном потоке. Общий порт всегда открыт, если Т-образный клапан установлен вертикально.

  Возможные положения потока (A, B, C и D) в Т-образном клапане

  Поворот рычага клапана или привода на четверть оборота отклоняет поток жидкости в любом направлении — как L- порт клапан. Т-образные клапаны не могут обеспечить конфигурацию «все порты закрыты». Трехходовые клапаны могут иметь ручки-замки, предотвращающие выход механизмов управления потоком за пределы 90°, однако они также могут вращаться на 180° или 360°. Ограничение движения шара или заслонки обеспечивает лучший контроль над объемами жидкости, отводимой или смешиваемой внутри корпуса клапана.

  Применение Т-образных клапанов

  Т-образных клапанов может обеспечивать постоянный поток жидкости, смешивание сред и отбор проб. Они также подходят для использования в качестве перепускных клапанов. Некоторые общепромышленные применения Т-образных клапанов включают:

  • Объединение потока жидкости из двух разных источников. Например, в системе трубопроводов на линии по производству напитков клапан может служить основной точкой объединения жидкостей, поступающих из линии чистой воды и резервуара для хранения концентрата сока.
  • Перенаправление потока от одного источника к двум разным назначениям одновременно. Важно, чтобы давление на входе было сбалансированным и было выше, чем на выходе, чтобы обеспечить плавный процесс смешивания
  • Изменение расхода между двумя резервуарами-хранилищами или пунктами назначения (при использовании в качестве клапана L-порта)

  Советы по Выбор и техническое обслуживание трехходовых клапанов

  Существует несколько рекомендаций, которые инженеры и проектировщики трубопроводов должны учитывать при выборе трехходовых клапанов для различных промышленных применений. Некоторые важные советы включают в себя:

  • Выберите подходящий размер клапана. Недостаточный размер 3-ходового клапана увеличит затраты на насосную систему. Слишком большой размер клапана снижает затраты на насос, но приводит к неточностям управления. Движения клапана в начале и в конце хода окажут минимальное влияние на распределение жидкости через порты.
  • Оценка физических и химических свойств рабочих жидкостей. При использовании клапана для смешивания материал клапана и уплотнительные компоненты должны быть совместимы с рабочей средой. Материалы клапана должны соответствовать законодательным нормам и стандартам сертификации.
  • Номинальные значения давления и температуры трехходовых клапанов должны соответствовать условиям потока и изменениям рабочей жидкости.
  • Подтвердите типы соединений трехходовых клапанов, чтобы убедиться, что они совместимы с существующими трубопроводами. При выборе клапанов выберите способ соединения, который упростит техническое обслуживание системы трубопроводов, клапанов и приводов. Трехходовые клапаны с фланцевыми соединениями легче обслуживать и заменять, чем их сварные аналоги.
  • Также обратите внимание на исполнительные механизмы. Какой тип приводов будет соответствовать требованиям трубопроводной системы?

  Заключение

  Многоходовые конфигурации трехходовых клапанов обеспечивают лучшую гибкость и контроль в различных промышленных приложениях.
