Электрическая траворезка своими руками для подсобного хозяйства: материалы, инструменты, чертежи конструкций

Как приятно прогуляться по собственному приусадебному участку, полюбоваться ухоженным плодовым садом, цветниками и грядкой. Но для этого нужно хорошо потрудиться. Плодородная земля требует большого количества органических удобрений. Отличным вариантом для поддержания почвы в идеальном состоянии является травяное мульчирование. Для более активного разложения стебли травы рекомендуется измельчать траворезкой, которую можно сделать своими руками.

Особенности конструкции

Траворезка — это специальное приспособление для измельчения травы, которое незаменимо в подсобном хозяйстве. После переработки скошенной травы ее можно использовать в качестве удобрения земли, утеплительного материала зимой или корма для домашних животных. Такой инструмент способен мелко нарезать большой объем сорняков или скошенной травы всего за несколько секунд. Это значительная экономия времени и сил хозяина приусадебного участка.

В конструкцию стандартной ручной траворезки входят следующие детали:

• стальная рама;
• электродвигатель;
• режущие ножи;
• рабочий вал;
• шкив;
• ремень;
• емкость для приема травы;
• защитный кожух;
• кабель.

Также рекомендуем прочитать:

Садовые самодельные траворезки отличаются компактными размерами и небольшим весом конструкции, что значительно облегчает их эксплуатацию. При этом они имеют хорошую производительность. На агрегат может устанавливаться как бензиновый, так и электрический мотор:

• Бензиновый двигатель — более мощный аппарат, позволяющий измельчать ветки кустарников. Главное его преимущество — возможность эксплуатации даже на тех участках, где нет электричества. Недостатки — большой вес, шумность работы.
• Электродвигатель — не такой мощный, как бензиновый, но более легкий и удобный в эксплуатации. Запускается такой аппарат одним поворотом тумблера. Основные его недостатки — это зависимость от электросети и ограничение по толщине стеблей перерабатываемой растительности.

Электрическая траворезка, сделанная своими руками, — полезный инструмент для собственного приусадебного участка. С его помощью удобно готовить для животных корма из травы и мелких веточек, особенно из крапивы, которая считается для скота очень полезной.

Самодельные варианты

Чтобы своими руками сделать траворезку в бытовых условиях, не нужно иметь инженерных знаний. Готовый инструмент по своим характеристикам ничем не будет уступать заводским аналогам, при этом окажется более удобным и экономичным в эксплуатации.

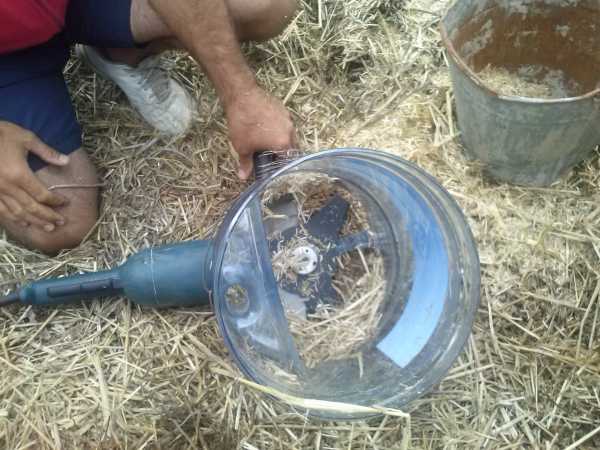

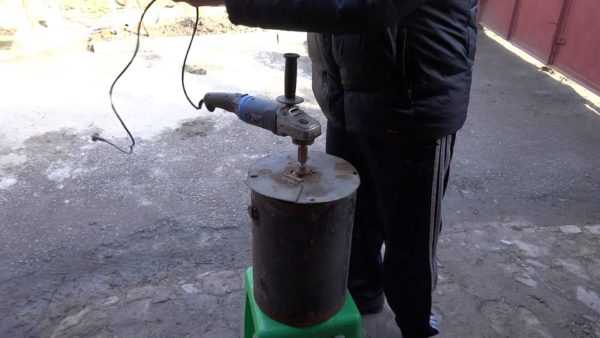

Траворезка из болгарки

Сегодня практически у каждого на хозяйстве имеется такой электроинструмент, как болгарка. Это идеальный вариант для изготовления ручного измельчителя травы. Кроме болгарки, понадобятся следующие инструменты и детали:

• молоток;
• отвертка;
• двигатель;
• стальные скобы, болты с гайками;
• вал;
• рама;
• режущие диски или лезвия;
• шкивы;
• сетка;
• емкость для порезанной травы.

Рама является основанием агрегата для измельчения травы. На ней прочно фиксируются остальные элементы изделия: электромотор от болгарки, вал, емкость для сырья. Двигатель будет передавать в процессе работы крутящий момент на вал, непосредственно к которому крепятся режущие диски или ножи. Измельчение растительности осуществляется в деревянном или железном коробе, закрепленном на раме. Его дно представляет сетка, через которую измельченная трава будет попадать в отдельную емкость, расположенную под ним.

Травяной измельчитель из дрели

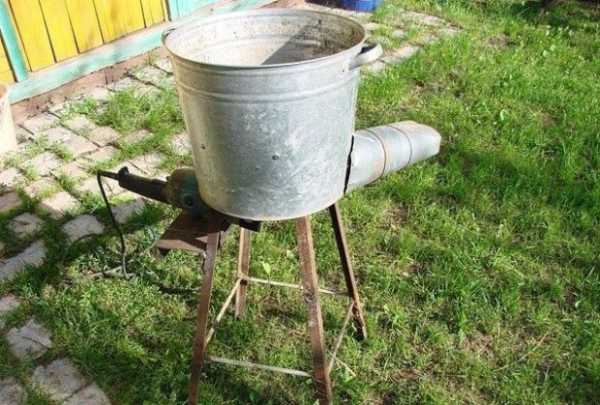

Неплохой инструмент можно сделать своими руками по чертежам траворезки из болгарки. Измельчение сырья таким аппаратом напоминает работу бытового кухонного комбайна.

Принцип работы: стандартное ведро цилиндрической формы используется в качестве корпуса устройства, в котором размещен острый нож. В результате вращения ножа по кругу с большой скоростью осуществляется рубка сырья.

Для работы траворезки используется электродвигатель от дрели мощностью 850 Вт. Нож изготавливается из ножовочного полотна. Важно правильно заточить лезвие, чтобы в период вращения на него не наматывалась растительность. Нож должен всегда оставаться свободным от травы и быть чистым. Выполняется односторонняя заточка его нижней плоскости.

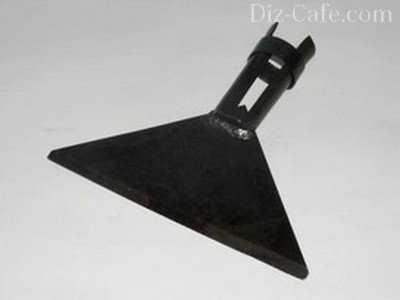

Для измельчения свежей травы рекомендуется использовать ножи в форме узкого ромба, режущая кромка должна быть направлена к краям под углом. Допускается скруглять лезвие к острию ножа, чтобы трава под воздействием центробежной силы соскальзывала к краям по режущей кромке. В этом случае зелень никогда не намотается на нож.

Из стиральной машинки и пылесоса

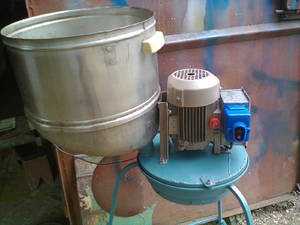

Существует еще один уникальный вариант изготовления автоматического инструмента своими руками для нарезки травы с применением стиральной машинки и пылесоса. Для этого понадобятся следующие запчасти и инструменты:

• Корпус от пылесоса.
• Электродвигатель стиральной машины.
• Прочное листовое железо для изготовления режущего ножа.
• Две пластиковые емкости для бункера и улавливателя травы.
• Металлические уголки.
• Винты и гайки, прочие крепежные элементы.
• Электрическая сварка.
• Дрель и болгарка.

Пошаговая инструкция по изготовлению инструмента:

1. Подготовка корпуса. Согласно схеме корпус взят от пылесоса, на дне которого проделывается отверстие 70х70 см для сбрасывания размельченного сырья.
2. Монтаж электродвигателя. Агрегат устанавливается на дно корпуса изделия валом вверх. Сам двигатель взят от стиральной машины. Нож вырезается из листового железа болгаркой. Его края приподняты немного вверх.
3. Бункер и улавливатель травы. Эти две емкости изготавливаются из пластмассовых ведер. Они легкие и материал не ржавеет, что очень важно в этом случае. Сверху на улавливатель готовой сечки зелени надевается мешок, чтобы она не разлеталась в разные стороны в процессе резки.
4. Рама инструмента. Это важный элемент конструкции, на котором фиксируются все остальные детали. Для ее изготовления применяются прочные металлические уголки, которые соединяются между собой при помощи сварочного аппарата.

На этом сборку инструмента можно считать завершенной. С его помощью нарезка корма из сорняков, травы и мелких веток для животных будет осуществляться достаточно быстро.

Рекомендации по изготовлению

Довольно часто описывается изготовление траворезки своими руками в журнале «Моделист- конструктор». Здесь можно найти много вариантов подобных инструментов. Все рекомендации закреплены схемами, чертежами конструкции и сборки приспособлений. Принцип действия многих моделей аналогичен работе кухонного комбайна, так как нарезка зелени осуществляется при помощи ножей. Это объясняет легкость сборки и простоту эксплуатации траворезки.

Для более эффективной работы инструмента специалисты рекомендуют:

• Для дробления веток кустарников использовать ножи, заточенные с одной стороны.
• Для измельчения кормов животным необходимо брать ножи, заточенные с обеих сторон.
• Если инструмент планируется использовать только для измельчения травы, рекомендуется изготавливать ножи в форме ромба.
• Для увеличения прочности и надежности аппарата стоит использовать металлический корпус.
• Внешние стороны инструмента рекомендуется обшить листовым железом. Это значительно снизит вероятность получения травм в процессе работы и убережет двигатель агрегата от попадания пыли.

Главное преимущество самодельных приспособлений, предназначенных для нарезки травы, заключается в том, что они нетребовательны в обслуживании. Их всегда можно самостоятельно отремонтировать с помощью подручных материалов, а затраты на ремонт минимальны.

pion.guru

Измельчитель травы своими руками: как сделать самодельную траворезку

Как хорошо прогуляться по собственному саду, по его красивым дорожкам, полюбоваться ухоженными грядками и клумбами, а потом съесть румяное яблочко прямо с ветки. Но для того, чтобы всё это великолепие было, предстоит немало потрудиться. Чтобы почва была плодородной, необходимо вносить много органики. Мульчирование травой – отличный способ поддержать почву в хорошем состоянии. Её можно разложить на грядках сразу после скашивания или предварительно закомпостировать. Чтобы толстые стебли зелени активнее разлагались, их рекомендуют предварительно измельчить. Можно сделать измельчитель травы своими руками или просто купить его.

Выбор готовой техники во многом зависит от того, какой объём сырья предстоит перемалывать. Ведь молотая трава нужна не только для удобрения почвы. Пригодится она и тем, кто имеет подсобное хозяйство: измельченную зелень добавляют в корм домашнего скота и птицы. С небольшим объёмом работ можно легко справиться при помощи обычной сечки. Так называют треугольную пластину, снабженную прочной и остро заточенной нижней кромкой.

Сечка – элементарный инструмент для измельчения травы. Если объём работ невелик, то бензиновую или электрическую траворезку можно не покупать и не сооружать. Надевайте сечку на черенок и приступайте к работе

Для работы сечку насаживают на длинный черенок. Он позволяет не нагибаться при выполнении работы. Сырьё, которое предстоит порубить, нужно разложить на земле слоем в 10-15 см. Поверхность не должна быть твердой, а слой травы – не слишком большим. Тогда сечка не затупится и не будет пружинить. При ударах сечки сверху вниз трава разрубается на мелкие части.

Если же объём обрабатываемой зелени достаточно велик, нужен солидный агрегат, выбрать который поможет это видео.

Основной целью этой статьи является поиск способов самостоятельного изготовления той техники, которая понадобится в хозяйстве. Если есть желание, терпение и минимальные навыки, можно сделать самодельный измельчитель травы, который будет работать ничуть не хуже, а, возможно, даже лучше покупного. Лучше, потому что только вы сами знаете потребности своего хозяйства и можете идеально приспособить прибор к собственным потребностям. Он будет именно такой, как вам нужен!

Вариант #1 — дрель вам в помощь!

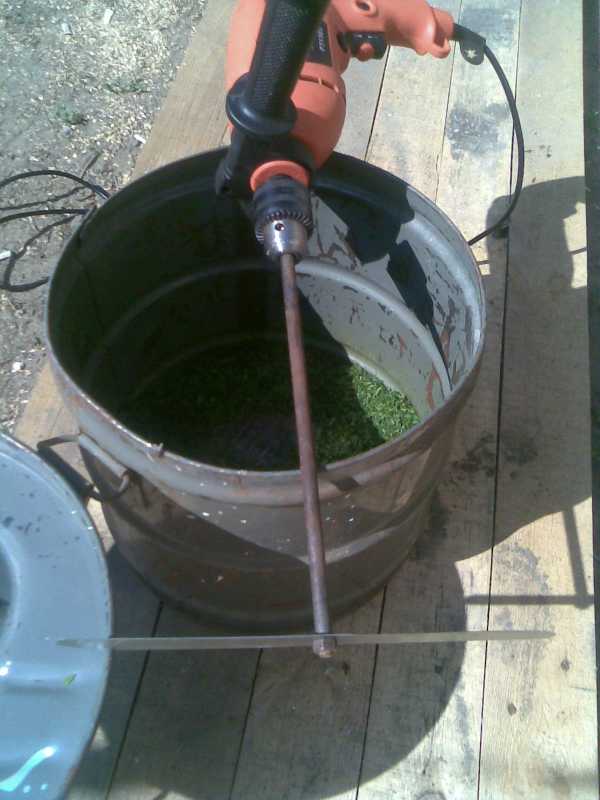

Отличную траворезку очень просто можно соорудить из обычной дрели. То, как именно работает это нехитрое устройство, можно увидеть на видео, размещенном ниже.

Итак, процесс измельчения напоминает работу кухонного комбайна: в цилиндрическом корпусе, роль которого играет простое ведро, находится остро заточенный нож. При вращении его по кругу с высокой скоростью происходит рассечение травы. Для изготовления этой травосечки используется двухрежимная дрель «Темп», мощностью в 850 Ватт. Нож изготовлен из ножовочного полотна. Весь секрет скрыт в заточке ножа. Если она сделана правильно, трава не будет наматываться на лезвие. Нож должен оставаться чистым и свободным от зелени.

Затачивают нож односторонней заточкой. Он должен быть ориентирован заточенной плоскостью вниз. Если предстоит измельчать свежую траву, лучшей формой ножа будет узкий ромб, чтобы режущая кромка сходила «на нет» под углом к краям. В крайнем случае, можно скруглить лезвие к острию. Тогда трава, на которую воздействует центробежная сила, скользит по режущей кромке ножа прямо к краям. Разрезается она легко и никогда не наматывается на нож.

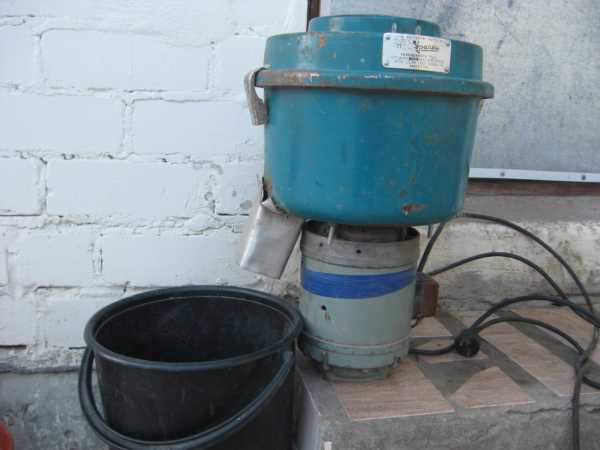

Вариант #2 — для обладателей пылесоса «Тайфун»

Рабочий принцип этого устройства ничем не отличается от предыдущего. Просто выглядит он более цивилизованно и производительность его выше. Если в предыдущем случае трава уже была в ёмкости, куда помещали режущий инструмент, то теперь сырьё подаётся через верхнее отверстие, а готовый субстрат выходит через нижнее, расположенное в боковой части аппарата. Чтобы готовый силос при высыпании не разбрасывался, нужно использовать для выходного отверстия защитный кожух.

Возможно, такая траворезка выглядит не так презентабельно, как покупная, зато она функциональна и практически бесплатна. Определитесь, что для вас важнее

Измельченная трава собирается в ведро, которое нужно предусмотрительно подставлять под выходное отверстие. Понятно, что выбирая высоту стоек для агрегата, следует учитывать, что ведро обычных параметров должно беспрепятственно проходить для размещения его в нужном месте. Так причем же здесь «Тайфун»? Корпус от старого советского пылесоса «Тайфун» идеально подойдет для элементарного садового измельчителя травы: он имеет верхнее отверстие наиболее подходящего размера. Ещё раз повторюсь: это идеальный вариант. Но не единственный!

Любая цилиндрическая ёмкость, будь то старая кастрюля, ведро или отрезок трубы тоже подойдут. Двигатель мощностью 180 Ватт можно позаимствовать у старой стиральной машинки. На ножи пойдет старое ножовочное полотно, а в качестве стоек рекомендуется применить прямоугольный профиль 15х15 мм. Вот втулку высотой в 40 мм, на которую будут крепиться ножи, придется выточить на токарном станке.

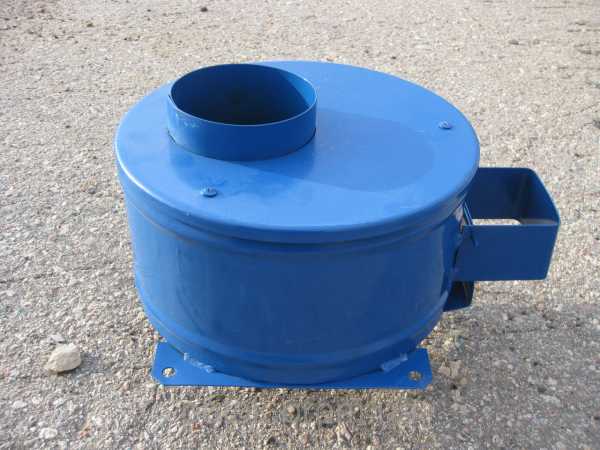

Процесс изготовления измельчителя травы не так сложен, как кажется. На фото: №1 – корпус, очень удобный, потому что в него можно загружать траву сверху, №2 – двигатель от стиральной машины, № 3- расположение и внешний вид ножей

Двигатель со снятым шкивом крепится на шпильках снизу к контейнеру. Чтобы зажать ножи, пригодятся водопроводные гайки 32 мм в диаметре. При изготовлении втулок предусмотрительно нарежьте резьбу под эти гайки. Не забудьте и про отверстие для вала двигателя. Чтобы была надежная фиксация на валу, во втулке делают два отверстия 7 мм в диаметре с нарезанной в них резьбой М8 для стопорных болтов. На валу двигателя с обратной стороны протачивают площадки для увеличения надежности фиксации втулки стопорными болтами.

На высоте 15 мм в верхней части цилиндра болгаркой сняты грани, чтобы образовался квадрат со стороной 25мм. На него и будут надеваться ножи. Чтобы сделать ножи, нужно из ножовочного полотна вырезать 4 заготовки болгаркой. В центральной части каждой заготовки вырезается квадратное отверстие со стороной в 26 мм. Ширина каждой детали зависит от степени жесткости исходного металла. Понятно, что помещаться ножи должны поближе ко дну. Их режущие кромки заостряют, используя точило. Болты, фиксирующие втулку, помещают выше ножей.

На фото: № 4 – втулка для закрепления ножей и соединения двигателя с корпусом, № 5 – квадрат, на который впоследствии будут закреплены ножи, № 6 – платформа измельчителя, которая сделана в виде усеченной пирамиды

Если нет возможности сделать выходное отверстие для силоса непосредственно под ножами, то его оборудуют сбоку. Для этого болгаркой можно проделать окружность 7х7. Для формирования направляющего корпуса используется жесть. К измельчителю корпус крепится болтами М3. Платформа агрегата должна быть максимально устойчива. Для этого её основание делают больше, чем верхнюю часть. Сделать её предстоит максимально функциональной и удобной.

Цель платформы не только удерживать измельчитель, но и защищать двигатель. Её закрепляют к контейнеру 3-я болтами М 6х45. Боковые грани платформы лучше закрыть листами из жести. В стойках нарезается резьба под болты М3, которыми листы и закрепляются на платформе.

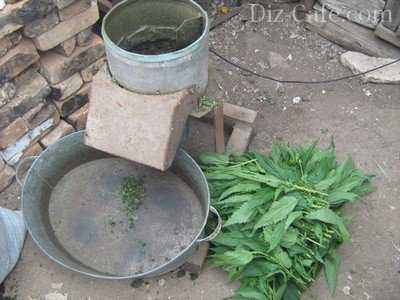

Вариант #3 — траворезка из того, что было под руками

Вооружившись полученными знаниями при прочтении описания процесса изготовления предыдущего агрегата, вы без особого труда и усилий соорудите себе что-нибудь столь же простое и полезное.

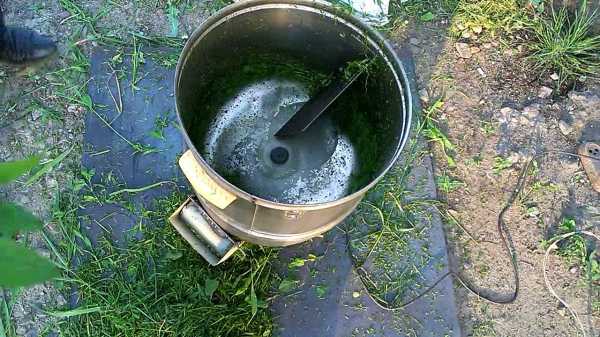

Эта траворезка сделана буквально из того, что нашлось в сарае. Все вещи давно отслужили своё, но в такой конструкции они наверняка ещё долго смогут быть полезны своему владельцу

Для элементарной траворезки понадобятся:

• насос «Агидель» или любой аналогичный электродвигатель, способный делать 3000 об/мин и питаться от сети с напряжением в 220В;
• старая кастрюля из алюминия;
• отслужившие своё ножовки по дереву, из которых можно сделать замечательные ножи;
• для запуска двигателя необходима кнопка, роль которой отлично сыграет ПНВ от стиральной машины;
• вилка и электрошнур.

Предлагаем вам внимательно рассмотреть фотографии, потому что они не нуждаются в особых комментариях. Все предельно ясно. Приступайте к созданию измельчителя травы и все у вас отлично получится.

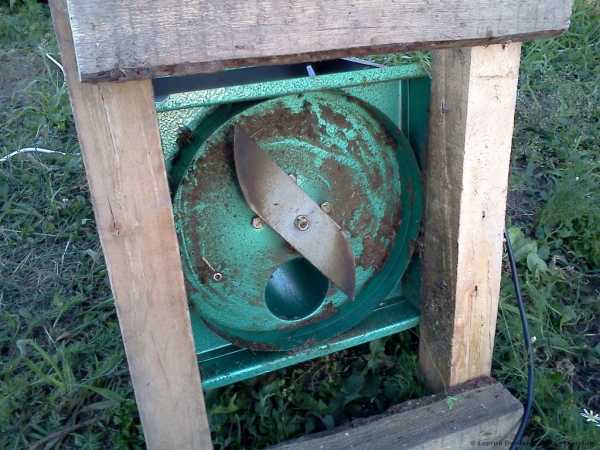

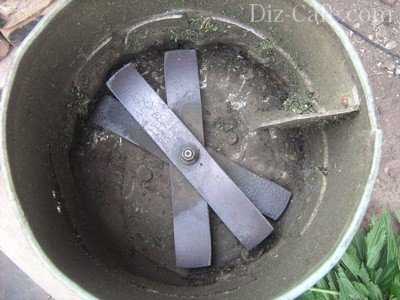

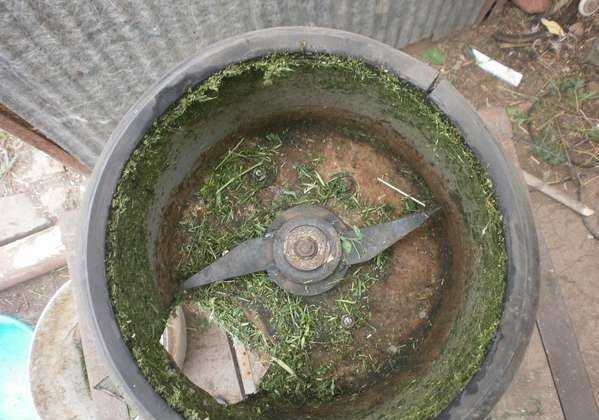

Обратите внимание на то, как размещены ножи в этом измельчителе травы. Возможно, что вы выберете именно эту модель

Двигатель установлен под кастрюлей, а кнопка запуска находится в задней части платформы, чтобы можно было удобнее до неё дотянуться

Такая трава, измельченная при помощи траворезки, отлично подойдет и на корм скоту и птице, а также для целей мульчирования

Вариант #4 — самодельная соломорезка

Три предыдущих агрегата с успехом превращали траву в силос. Но если нам нужен измельчитель не только травы, но и сена, стоит присмотреться ещё к одному изобретению, которое очень подробно представлено на видео ниже.

Любой прибор, создание которого описано выше, снабжен острыми режущими деталями. Чтобы он служил вам долго, приносил облегчение в работе, а не наносил увечий, соблюдайте при выполнении работ элементарную технику безопасности.

Если же эксплуатация агрегата связана с электричеством, будьте вдвойне осторожны и принимайте необходимые меры. Особенно внимательно следите за тем, чтобы траворезку не пытались включать дети. Лучше перестараться, чем недосмотреть!

diz-cafe.com

Измельчитель травы и веток садовый электрический своими руками

Измельчить траву всегда поможет траворезка, своими руками ее создать не так уж и сложно. Ведь садоводы знают, как важно вносить органические удобрения в почву, обогащая и питая землю необходимыми веществами.

Использование траворезки

Мелко дробленная скошенная трава является прекрасным органическим компонентом для создания компоста, также ее раскладывают в целях мульчирования. Питаясь органикой, почва насыщается необходимыми питательными микроэлементами и становится более плодородной. На таком грунте хорошо растут цветы, плодово-ягодные и овощные культуры. Стоит немного потрудиться и создать в своем саду все необходимые условия для выращивания необходимых растений.

Если площади обрабатываемой земли достаточно велики и требуют большого количества компоста, то и переработать траву нужно в больших объемах. Справиться с небольшим количеством скошенных растений можно и при помощи довольно простого приспособления — сечки. Фермеры его используют уже достаточно давно, так как скошенная и измельченная трава нужна не только для питания грунта, но и на корм домашним птицам и скоту. Данное изобретение представляет собой металлический треугольник, который надевается на держак. В нижней части он оснащен острым краем, им и дробится при ударах трава. Но если объем работы большой и выполняться она будет не один раз, то имеет смысл приобрести или создать своими руками автоматический измельчитель травы. Не секрет, что народные умельцы иногда изобретают и создают технику из таких подручных средств, что сразу сложно и догадаться, как работает механизм.

Измельчение люцерны

Траворезку для травы можно создать собственными руками из стиральной машины, пылесоса, обычной дрели и даже пилы-болгарки. Некоторые специалисты собирают такие агрегаты из ненужных электрических приборов, главное — знать, какие необходимы детали, и иметь представление о принципе работы любого измельчителя сена.

Вариант создания траворезки из болгарки

Для того чтобы создать измельчитель травы на основе болгарки, необходимо подготовить следующие инструменты и детали:

• болгарка;
• нож от старой газонокосилки;
• металлическая емкость, в которую будет засыпаться трава;
• стальные уголки для создания платформы траворезки;
• сварочный аппарат, дрель и другие подручные инструменты.

Необходимо при помощи сварки из металлических уголков создать устойчивую раму, необходимо учесть вес болгарки и основной конструкции. От грамотного производства каркасной основы будет зависеть и безопасность использования данного агрегата. Затем к этой раме крепится болгарка, ее вал должен находиться сверху. Металлический бак устанавливается поверх вала, именно в нем и будет проходить процесс дробления. Для того чтобы травяная масса удерживалась в баке, на его дно крепят металлические рамки. После этого можно установить на вал болгарки нож от газонокосилки. Для более удобного извлечения переработанного сена многие мастера приделывают к конструкции металлический рукав, по которому движется измельченная трава в специальный короб для приготовления компоста.

Безопасность превыше всего: выбирая емкость для бака, стоит остановиться на таре с толстыми металлическими стенками, так как болгарка работает на больших оборотах, и если слетит нож, то он легко может пробить тонкие стены бака.

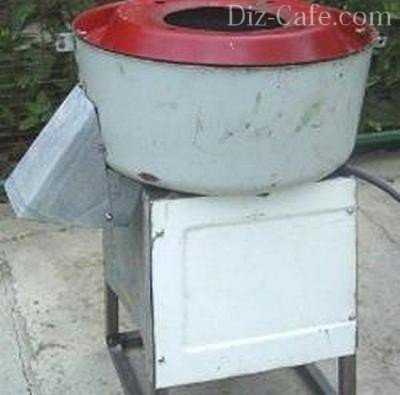

Измельчитель травы из стиральной машины

Второй способ создания необходимого аппарата подходит тем, у кого есть детали от старой стиральной машины и пылесоса. От него понадобится только корпус, обязательно металлический. Такие приборы изготавливали, достаточно давно, но у многих они еще сохранились.

Для работы понадобятся следующие детали и инструменты:

1. Корпус от пылесоса.
2. Двигатель от стиральной машины.
3. Нож с газонокосилки или нержавеющий лист для его создания.
4. Емкость для приема порезанной травы.
5. Стальные уголки для создания устойчивой рамки
6. Болгарка, сварочный аппарат и электродрель. Кроме того, потребуются болты и шурупы для сборки всей конструкции.

Самодельный садовый измельчитель должен соответствовать всем мерам безопасности, особое внимание стоит уделить прочности корпуса, надежному креплению ножа и хорошей устойчивости рамки.

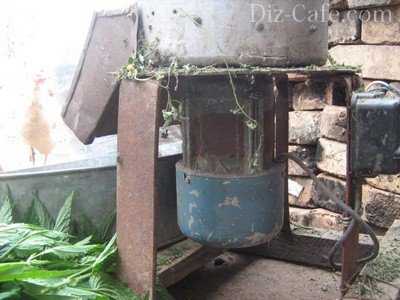

Собирается измельчитель травы в несколько этапов:

1. Нужно подготовить основную емкость из металлического корпуса от старого пылесоса. В его днище проделывают отверстие для закрепления двигателя, также стоит предусмотреть окно для выхода переработанного материала.
2. Двигатель от старой стиральной машины прочно прикрепить валом вверх. Именно на нем будет держаться нож для резки травы. Многие мастера самостоятельно делают его, для этого они берут прочный стальной лист и при помощи болгарки вырезают острую деталь нужного диаметра.
3. Сверху на основной корпус закрепить емкость для засыпания травы. Для этого может подойти и пластиковое ведро, ведь его вес совсем небольшой. Также стоит соорудить рукав для сбора измельченного сена.
4. Саму рамку сварить из металлических уголков. Важно чтобы она была устойчивой и крепкой.

Для того чтобы все было выполнено правильно и не были упущены мелкие детали, лучше всего перед работой составить чертежи. Это позволит собрать шредер последовательно и основательно. Мощность такого аппарата позволит перерабатывать большие объемы скошенной травы. Шредер, а именно так называют подобные самодельные приборы, может дробить на мелкие части не только свежескошенную траву, но и сено, что всегда актуально в домашнем хозяйстве фермера.

Что нужно для траворезки

Любая дробилка имеет один и тот же принцип работы. Понимая, как она устроена, и имея под рукой нужные запчасти, можно смело приступать к работе. Собрать такой прибор получится при помощи любых подручных средств, отвечающим следующим требованиям:

1. Подойдет любой электрический двигатель: от насоса, пылесоса, стиральной машины, болгарки. Он должен питаться от сети с напряжением не меньше 220 В.
2. Стоит подобрать любую металлическую емкость, к которой будет крепиться двигатель. Корпус должен быть из толстого металла и достаточно прочный. Понадобится тара для сбора измельченного сена и для засыпки его в основной корпус.
3. Важной деталью является нож, он должен быть определенного диаметра и достаточно острый. Часто берут ножи от старых газонокосилок или отработанные ножовки по дереву.
4. Для устойчивой рамки лучше всего подходит корпус от верстаков или самодельные конструкции. Траварезка должна быть достаточно устойчивой, так как работа двигателя может вызывать довольно сильную вибрацию.
5. Стоит продумать о сборе дробленной травы. Для этого подходят пластиковые ведра, алюминиевые рукава для кухонных вытяжек. Стоит изначально продумать все до мелочей. К примеру, в процессе работы дробилки из ее верхней части может вылетать мелкая трава, нужно заранее подготовить крышку или накрывать мешком верхний бак.

Так создается любой аппарат садовый электрический своими руками. Принцип работы достаточно прост, а если внимательно присмотреться к давно отработанным электрическим приборам, то наверняка найдутся все необходимые детали для сборки травяного измельчителя.

Соблюдаем безопасность

Всегда важно помнить о мерах безопасности:

• во время работы дробилки нельзя оставлять ее без присмотра;
• к работе с траворезкой не допускаются дети;
• располагать аппарат необходимо под навесом во избежание попаданий на него дождя.

Данные приспособления должны облегчают труд человека и являются незаменимыми помощниками в работе, но при этом стоит всегда соблюдать правила безопасной эксплуатации электрических приборов.

sadovod.guru

Измельчитель травы (траворезка) своими руками: способы изготовления оборудования

Содержание материала

Преимущества самодельных измельчителей

Изготовленные промышленным способом траворезки — это универсальные в использовании приборы, которые позволяют измельчать траву, ветки, овощи, корнеплоды, перемалывать различное зерно на муку и даже рубить дрова. Единственный недостаток таких агрегатов — их достаточно высокая стоимость, которая не по карману большинству садоводов-дачников. Но изготовив из простейших компонентов измельчитель садовый (электрический) своими руками, можно автоматизировать получение силоса и при этом существенно сэкономить на покупке дорогих заводских агрегатов.

На сегодняшний день существует множество различных типов и схем исполнения таких устройств измельчителей, что позволит подобрать функционал конкретной модели под выполняемые в саду работы. Например, можно изготовить измельчитель травы садовый электрический своими руками, который будет как перерабатывать траву, так и перемалывать зерно. При желании можно выполнить достаточно простую модель техники, которая способна лишь разрезать траву и работать с корнеплодами.

Изготавливаются такие самодельные овощерезки из подручных элементов, поэтому стоимость такого оборудования будет минимальна, а сложностей с поиском запчастей у вас гарантированно не возникнет. При этом даже простейшие установки по своему функционалу, надежности и простоте использования не будут уступать дорогим заводским измельчителям свежескошенной травы и кормов.

Для чего используется силос

Многие дачники-садоводы, проживая за городом, выращивают на даче не только овощи и фрукты, но и содержат кур, фазанов, перепелов, кроликов и различных домашних животных. Измельченная трава-силос сможет стать отличным кормом для домашних животных, необходимо лишь позаботиться о наличии в подсобном хозяйстве соответствующего измельчителя, который сможет с легкостью перемалывать траву и сено.

Опытные садоводы используют такую перемолотую траву в качестве мульчи и первоклассного органического удобрения. Потребуется лишь обеспечить максимально мелкое измельчение травы, в результате которого слой мульчи получится плотным, что и необходимо для удержания влаги и тепла в земле.

С помощью такого универсального оборудования можно с легкостью перемалывать злаки, овощи и фрукты, что позволяет делать качественный корм для скота, избавляя от необходимости покупки дорогостоящего комбикорма.

Также рекомендуем прочитать:

Изготовление простейших измельчителей

Существует множество чертежей изготовления такой техники с использованием подручных агрегатов. Можно найти оригинальную траворезку своими руками в журнале «Моделист-конструктор», сделанную из дрели или старой стиральной машины. Подобная работа не представляет особой сложности, поэтому даже если вы не имеете соответствующего опыта, самостоятельно изготовить измельчитель кормов своими руками не составит особого труда.

Использование старой дрели

Простейшую сенорезку можно изготовить из старой ненужной дрели. Несмотря на свою простоту, такая техника будет отличаться универсальность и надежностью, позволяя с легкостью перерабатывать даже большие объемы травы и соломы.

Для изготовления измельчителя сена и соломы своими руками вам потребуются:

• Рабочая дрель.
• Пустое металлическое ведро.
• Комплект ножей или насадка фреза.

Будет достаточно использования дрели с двумя режимами работы, которые развивают мощность порядка 850 Вт. Необходимо лишь правильно заточить нож, который должен быть максимально острым, что позволит режущему инструменту даже при небольшой скорости вращения быстро рассекать траву, измельчая ее в мелкую кашу. Корпус устройства выполняется из металлического ведра, в днище которого следует проделать отверстие и вставить в него сверло с насаженным острым ножом.

Особенностью измельчителей травы является односторонняя заточка ножа, которая ориентирована своей острой заточенной плоскостью вниз. Только такой режущий инструмент будет измельчать траву, которую можно в последующем использовать на корм скоту или в качестве великолепного удобрения. Изготовление самодельного агрегата не представляет какой-либо сложности, ваши расходы будут минимальны, а справиться с такой работой можно буквально за 15−20 минут.

Измельчитель из пылесоса

Принцип работы такой сечкарни аналогичен предыдущему устройству. Тут используется соответствующая металлическая или пластиковая емкость, внутри которой располагается острый нож. Он приводится в движение от привода электромотора и быстро измельчает траву, которая собирается в нижнем отсеке, что позволяет с легкостью выгружать готовый силос, упрощая переработку сырья.

Если в нашем предыдущем варианте траворезки из дрели трава уже находилась в ёмкости, в которую помещали режущий инструмент, то в данном случае сырье подается через верх, а уже готовая измельченная трава выходит через нижние отверстия. Наличие защитного кожуха позволяет защитить измельченный силос от его разбрасывания при работе агрегата.

Изготовлен такой кормоизмельчитель на основе старого пылесоса Тайфун. Впрочем, можно использовать корпуса от старых советских пылесосов, которые будут иметь подходящие по размерам верхние отверстия. Отлично подойдет любая цилиндрическая емкость, отрезок трубы, ведро, кастрюля и т. д. Привод сучкорезки можно сделать из мотора от старой стиральной машины мощностью около 180 Вт.

Ножи изготавливаются из старого стального полотна. Стойки выполняются из металлического профиля размером 15 на 15 миллиметров. Ножи овощедробилки крепятся на втулку высотой в 40 миллиметров. Втулку придётся выточить на токарном станке или подобрать подходящую по размеру.

Двигатель с демонтированным шкивом необходимо на шпильках закрепить внизу контейнера. Для фиксации режущего инструмента можно использовать 32-миллиметровые водопроводные гайки. На валу двигателя с его обратной стороны необходимо выточить площадку, что позволит надежно зафиксировать втулку стопорными болтами.

Сами ножи можно изготовить из ножовочного полотна, из которого болгаркой вырезают четыре заготовки. В центре каждой заготовки следует высверлить квадратное отверстие диаметром около 26 миллиметров. Режущие кромки заготовок необходимо заострить, для чего можно использовать точило. После этого остаётся только зафиксировать втулку, на которую с помощью болтов прикрепляют ножи.

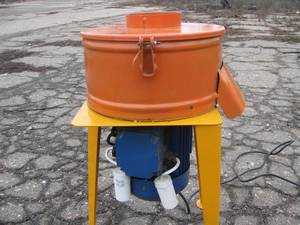

Мульчирователь из ненужного электродвигателя

Этот измельчитель травы можно выполнить из подручных деталей с использованием любого рабочего электродвигателя. Для изготовления такой элементарной траворезки вам понадобятся:

• Электродвигатель, выдающий 3000 оборотов в минуту.
• Старая алюминиевая кастрюля.
• Вилка и электрошнур.
• Кнопка управления питанием.
• Ножовка по дереву.

Ёмкость выполняется из алюминиевой кастрюли, на дне которой следует выполнить небольшое отверстие для крепления втулки. Ножи выполняются с трех-четырех заготовок из ножовок по дереву. Не забудьте предварительно заточить их режущие кромки, что и позволит обеспечить качественное измельчение травы и сена. Электродвигатель, работающий от бытовой электросети, устанавливают под кастрюлю. Кнопку запуска располагают в задней части платформы. Выполненная втулка насаживается одним концом на привод электромотора, далее продевается в отверстие в кастрюле, после чего ножи насаживаются на ось и фиксируются стопорными болтами.

Измельченные силос, выполненный на самодельном устройстве, пойдет на корм птице и скоту или может использоваться для мульчирования посадок.

Как сделать соломоизмельчитель своими руками

Если вам необходимо изготовить такой агрегат, который бы справлялся не только с измельчением травы, но и с шинковкой капусты и кукурузы, обработкой соломы, то необходимо использовать более мощные двигатели, предназначенные для переработки прочного и твердого сырья. Проще всего подобную соломорезку можно изготовить из старой стиральной машины.

Процесс изготовления такого сеноизмельчителя будет следующим:

1. Вам понадобится старая стиральная машина, у которой имеется работающий электродвигатель. Дополнительно необходимо будет использовать еще один электромотор, который крепится в самом верху над крышкой стиралки. Зафиксировать дополнительный двигатель помогут металлические уголки и саморезы.
2. Из стальной заготовки следует выполнить обоюдоострый нож, который размещается внутри барабана стиральной машины, не касаясь края ее стенок. Этот нож крепится к валу верхнего электродвигателя.
3. Второй нож насаживается на штатный электродвигатель стиральной машины. Крутятся оба ножа в разные стороны, что обеспечивает отличное качество помола соломы и зерна.
4. В верхней части стиральной машины выполняют небольшое отверстие, через которое внутрь барабана будут загружать солому и зерно.
5. В нижней части барабана делают аналогичное отверстие, через которое будет выходить переработанное сырье.
6. Оба двигателя запитываются через отдельные провода и подключаются к блоку управления с индивидуальными кнопками пуска.

Эта соломорезка будет работать по принципу простейшей кофемолки. Качество помола травы, соломы и зерна в таком оборудовании будет аналогичным заводским моделям, при этом затраты на его изготовление будут минимальными. При желании в интернете вы с легкостью найдете различные схемы исполнения соломорезок и кормодробилок, которые отличаются простотой в изготовлении и при этом являются надежным, долговечным и производительным оборудованием.

Отзывы и комментарии

Вы нашли ошибку в тексте? Пожалуйста, выделите ее и нажмите Ctrl+Enter. Спасибо!

Рейтинг:

dachadecor.ru

Дачники и фермеры могут изготовить измельчитель травы своими руками

Многие дачники и фермеры переходят на натуральные приемы выращивания овощей и отказываются от химии. Растения, особенно сорняки, забирают из почвы питательные вещества. Вернуть их обратно можно с помощью компоста и мульчирования. Мелко нарезанные листья и стебли быстрее перерабатываются. Умельцы могут изготовить измельчитель травы своими руками.

Применение измельченной травы

Свежая трава содержит много питательных веществ и полезна для животных и растений. Мелко нарезанная, она быстрее и активнее отдает то, что накопила за время роста. На дачах и в крупных фермерских хозяйствах ее применение широкое:

• добавка животным в корм;
• изготовление силоса для зимы;
• мульчирование грядок с овощами;
• компостирование для подкормки растений;
• утепление почвы с многолетниками на зиму.

Все перечисленное можно делать и с целой травой, только эффект будет значительно ниже. Поэтому в хозяйстве необходим измельчитель травы, и сделать его можно своими руками.

Измельчители

Нарезать мелко траву можно различными приспособлениями. Все зависит от объемов. Приготовить корм на даче десятку кроликов или замульчировать клумбу с цветами можно с помощью ручной траворезки, легко изготавливаемой своими руками из тяпки и старой лопаты. Для огорода в 6 – 15 соток, подойдет агрегат с электрическим двигателем. Фермерам желательно иметь производительный и мобильный измельчитель с бензиновым мотором.

Устройство измельчителя

Все приспособления для резки травы имеют четыре основных элемента:

• емкость;
• ножи;
• привод;
• горловина для загрузки.

Емкость

Это может быть простое ведро или специально изготовленный бак, в который складывается трава. Он не дает ей рассыпаться, фиксирует в зоне реза и предохраняет от травмирования острыми кромками и вращающимися деталями.

Ножи

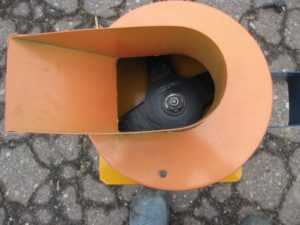

Главные детали, которые непосредственно производят дробление, когда работает измельчитель. Быстро вращаясь, они рассекают стебли с листья на мелкие кусочки. Могут быть плоскими и дисковыми. Фрезы применяются для веток и при больших объемах работы на крупных фермах и в садах.

Виды измельчителей

Можно изготовить приспособление для резки травы своими руками нескольких типов. Исходить надо из потребности, точнее, размера участка.

Ручная траворезка

Для того, чтобы нарезать немного травы и замульчировать пару грядок, достаточно сделать простое приспособление с ручкой и лезвием, напоминающее лопату. Нож имеет форму трапеции с острым нижним краем. В качестве двигателя выступает сам дачник, который опускает резко руку вниз и сечет разложенную траву.

Для хорошего измельчения и сохранения режущей кромки целой, стебли надо раскладывать на мягком участке. В идеале подойдет свободное место между грядками. Нарезанная трава подойдет для мульчирования, поскольку смешается с землей. Для добавки в корм птице и животным надо оборудовать более чистое место.

Приспособление из дрели

Механизировать процесс нарезки травы можно с помощью дрели и специально изготовленной насадки. Для этого подойдет лезвие обычного кухонного ножа, но лучше использовать прокованную заготовку из стали 3Х и 3Х13. Сделайте в центре отверстие и закалите на горне кромки. Если такой возможности нет, то используйте полосу с автомобильной рессоры.

Острыми должны быть стороны по ходу вращения. Тыльная сторона широкая для жесткости. Легкий изгиб большого диаметра выравнивать не надо. Для хорошей балансировки сделать нож следует симметричным относительно отверстия и закрепить на стержне с помощью гайки. Однолезвийная насадка будет сильно вибрировать, особенно в начале и конце работы, когда обороты меньше.

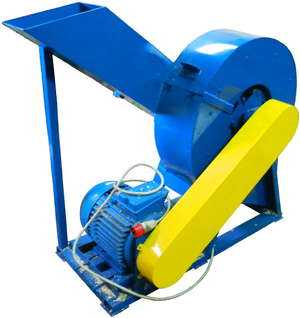

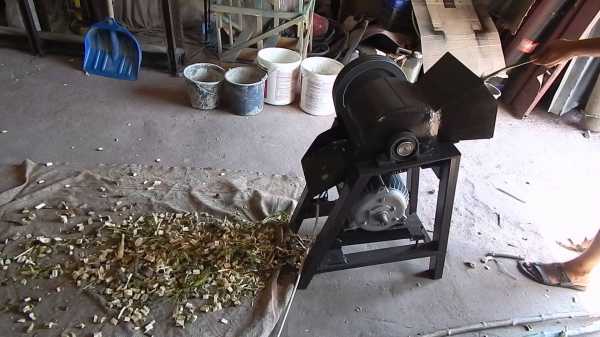

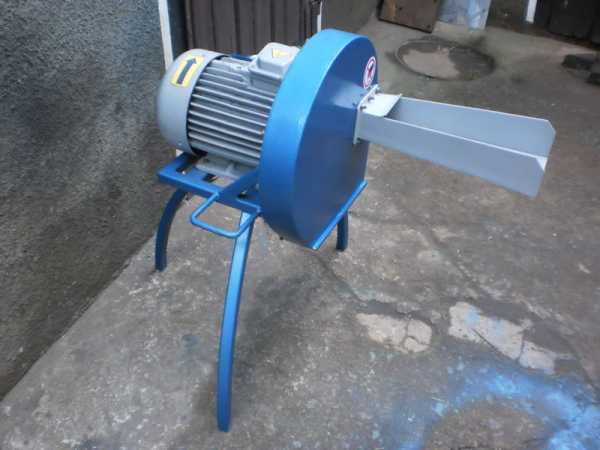

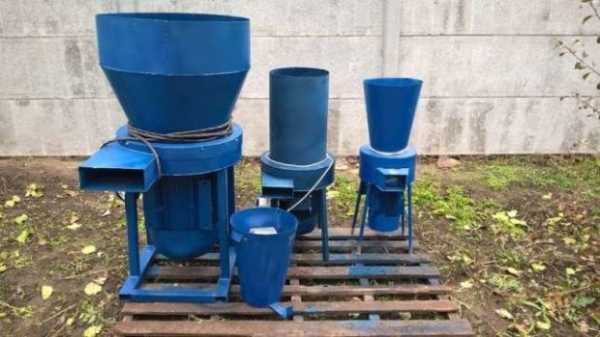

Электрический измельчитель

Может полностью обеспечить потребности небольшого хозяйства площадью до 15 соток и переработать ветки диаметром 20-25 мм. Устанавливается стационарно, но может изготавливаться и на колесах, если имеется несколько источников питания и длинный кабель. Электродвигатель подойдет из старой стиралки и центрифуги мощностью 2-4 КВт и с числом 2000-2800 об/мин.

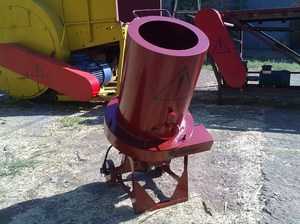

Корпус

Приспособление с электрическим приводом достаточно простое, чтобы сделать его своими руками. Необходимо подобрать круглую емкость или сварить из трубы большого диаметра. В центре дна сверлится отверстие под выход вала. Сверху делается крышка с горловиной для подачи травы. Опытные огородники утверждают, что идеальный вариант, это корпус старого пылесоса «Тайфун».

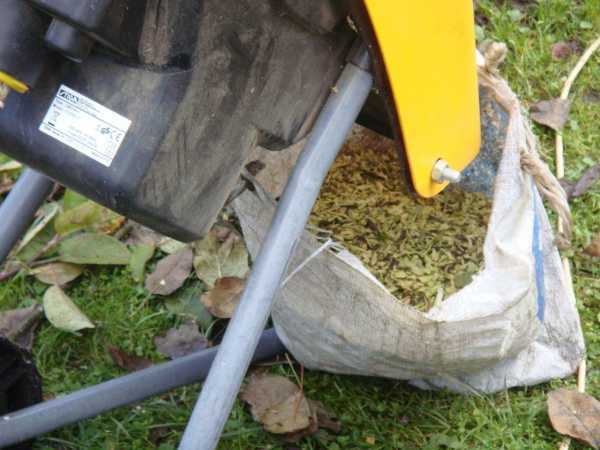

В нижней части делается отверстие для выхода нарезанной травы, поскольку процесс измельчения может быть непрерывным. Затем для него из жести сгибается кожух, направляющий готовый продукт в подставленную емкость. Подготовьте отверстия для крепления корпуса к станине, их должно быть три, как и на крышке. Учитывая размер нагрузки, подойдут стандартные болты М6 и М8 и гайки к ним.

Вал

Чертеж вала проработайте сами и отдайте эскиз токарю. Верхнюю часть надо сфрезеровать на квадрат по размеру отверстий на ножах минус 1-0,5 мм, углы скруглить. В торце по центру просверлить и нарезать резьбу под болт, который будет крепить ножи. По возможности используете вариант из обычной плоской шайбы и гровера. Более простой вариант, это резьба на валу и гайка, только не забудьте зашплинтовать, чтобы ее не сорвало во время вращения.

В нижней части вала следует предусмотреть шейку со шпоночным пазом для крепления шкива или звездочки, через которые будет передаваться крутящий момент с двигателя на измельчитель. Эти детали можно купить стандартные или изготовить по нормативным чертежам. В корпус поставьте подшипник скольжения, если качения, то закрытую модель или закройте его крышкой от попадания зеленой массы.

Рама

Раму на измельчитель для травы может сделать своими руками любой мужчина, имеющий навыки сварщика 2 разряда. Изготавливать следует из уголка 40, можно больше, тогда конструкция будет более тяжелой. Высоту определяете двумя данными:

• установка двигателя;
• высота емкости под выходной горловиной.

Для ремня и цепи, следует предусмотреть возможность перемещения по направляющим двигателя или натяжной ролик.

Ножи

Самый доступный вариант сделать своими руками, это использовать полосы из рессор. Два-три  двусторонних ножа устанавливаются веером. Для этого квадратные отверстия следует делать под разными углами относительно оси полотна. Если сможете отбалансировать своими руками узел вала и режущих элементов, то ваш измельчитель будет работать идеально и служить долго.

Измельчитель с двигателем внутреннего сгорания

Агрегаты тяжелые, имеют высокую производительность и перерабатывают ветки до 75 мм в диаметре, в зависимости от установленного инструмента. Даже изготовленные своими руками, они стоят дорого и применимы в больших садах и на крупных площадях лугов для заготовки кормов. Преимущество таких дробилок в их мобильности, поскольку они не зависят от источника питания и делаются на колесах.

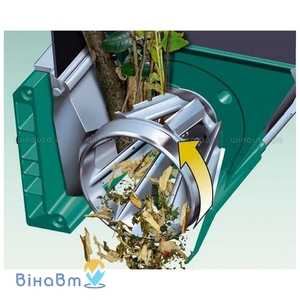

Двигатель ставится четырехтактный или предусматривается подсоединение к выходному валу трактора. Корпус должен быть прочный металлический. Для травы и мелких веток используют насадку их дисковых пил. Цилиндрическая фреза дробит ветки, превращая их в щепу. Такие механизмы чаще называют дробилками, поскольку использовать их как измельчитель для травы не рентабельно.

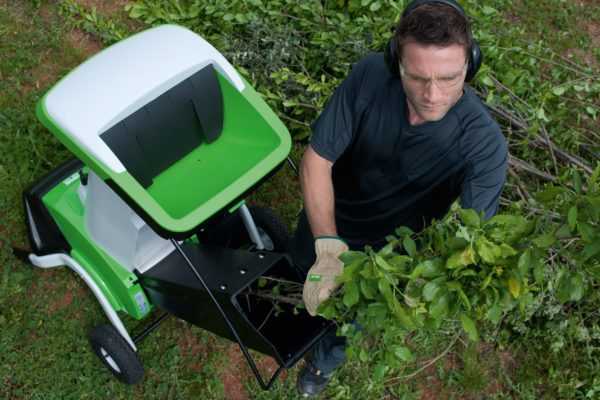

Покупные измельчители

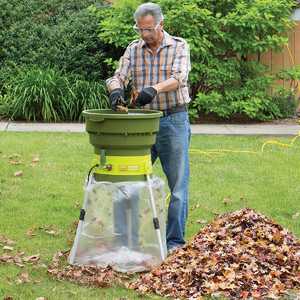

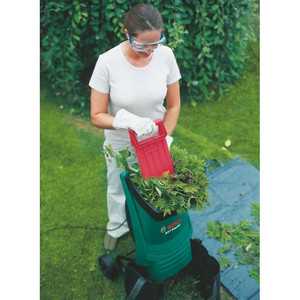

В зависимости от потребности, производители могут предложить вам газонокосилки, измельчители и дробилки разных конструкций и мощности. Для травы используются легкие агрегаты с пластиковым корпусом и более мощные для ферм с металлическим корпусом, стационарные с непрерывной работой 1 час.

pogazonu.ru

Измельчитель травы своими руками — инструкция, схема, фото, описание

Наверняка каждому из нас нравится, когда на собственном дачном участке красивенький зелененький газончик, по которому очень приятно ходить босяком, а также просто поваляться в теплые летние деньки. Но, чтобы было все так красиво, для этого необходимо хорошенько постараться, приложить определенные усилия! Нужно позаботиться о том, чтобы была плодородная почва, внося в нее органические удобрения. Также прекрасный способ – мульчирование. А чтобы более плотные и толстые стебельки травы разложились как можно скорее, их стоит измельчить для этого ручным способом, или же садовым измельчителем травы.

От того, какой объем травы Вам понадобится обрабатывать, зависит и выбор той или иной техники. К тому же, траву обрабатывают для удобрения земель, а также домешивают в кормежку скота, птиц.

Измельчитель травы своими руками

Конечно, если у Вас имеется желание, силы и время, Вы можете сделать собственноручно измельчитель. При этом Вы сделаете аппарат такой, как необходим. Для этого существует несколько способов. Рассмотрим более подробно.

Первый способ. Как сделать садовый измельчитель для травы своими руками.

В данном случае можно обойтись обыкновенной дрелью. Принцип работы такого агрегата, смотрите на видео на нашем сайте.

В общем-то, процесс измельчения похож на работу кухонного комбайна. В ведре расположен острейший нож, вращающийся по кругу очень быстро и рассекающий траву. Сделатьизмельчитель травы и веток таким способом, необходимо подготовить дрель с двумя режимами «Темп», мощностью 850 Вт. Очень важную роль играет именно нож. Он должен быть правильно заточенным и всегда быть чистым.

Заточка его производится односторонним способом, а ориентировка – заточенной стороной, вниз. Для измельчения травы, следует делать форму узкого ромба.

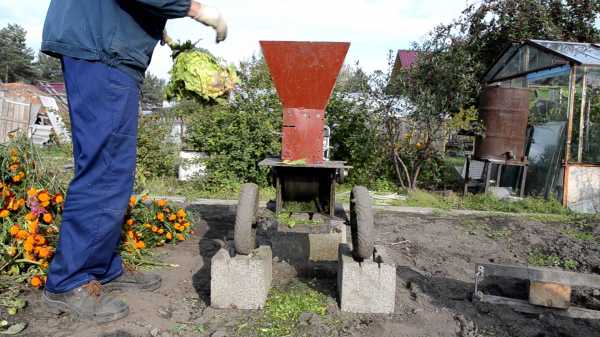

Способ второй. С пылесосом Тайфун

Принцип действия очень схож с предыдущим, но устройство более производительное. Здесь же траву и ветки следует подавать не в ведро, а в отверстие, находящееся вверху. Субстраты выходят снизу, а точнее сбоку агрегата.

Под выходным отверстием должно быть заранее установлено ведро. Какая взаимосвязь с Тайфуном? Дело в том, что его корпус, как ничто лучше будет в качестве измельчителя травы. Но это далеко не единственный вариант, просо наиболее подходящий.

Здесь также можно использовать любую емкость цилиндрической формы. Мотор устанавливается любой, мощностью 180 Вт. Для ножей можно использовать специальное ножовочное полотно. Стойки можно сделать из профиля размером 15*15, мм. Единственное, что понадобится сделать самостоятельно, путем выточки на токарном станке – это втулку, высотой 4 см. На нее то как раз и нужно будет прикрепить ножки Вашего самодельного электрического измельчителя травы.

Третий способ создания измельчителя, из подручных средств

На самом деле, данный способ совершенно несложный. При этом, сделать его можно практически из любых подручных средств, таких как:

· Электрический двигатель (насос), работающий от электросети 220 В, а также который может делать три тысячи оборотов в минуту. (К примеру, это может быть насос «Агидель»).

· Алюминиевая старенькая кастрюля.

· Ненужные ножовки для резьбы по дереву, которые уже отслужили свой срок. Из них можно сделать отличные и функциональные ножи для траворезки.

· Также необходимо придумать кнопку, при помощи которой будет запускаться мотор. В данном случае прекрасно подойдет кнопка от старой стиралки.

· Также подготовьте электрический шнур и вилку для включения в электросеть.

Также можете просмотреть фото, которые даже нет смысла комментировать. По ним все предельно ясно и понятно.

Четвертый способ создания ручного измельчителя травы и сена

Предыдущие варианты позволили разобраться в производстве измельчителей травы. Но еще бывает необходимо также создание сена (соломы). Не беда, смотрите наше видео, на котором подробно и понятно описана последовательность действий создания подобного рода устройства.

Меры предосторожности. Безопасность

Обязательно нужно соблюдать правила по техники безопасности при работе с любым из приборов для резки травы, веток, соломы. Ведь в каждом из них применяются особо режущие, очень острые детали, при неаккуратном обращении с которыми могут быть плачевные последствия!

К тому же, поскольку большинство приборов работают от электрической сети, здесь также следует соблюдать меру безопасности. И обязательно предостерегайте использование приборами детьми!

www.mirlandshaft.ru
