Травление металла в домашних условиях. Как нанести изображения на железо: пошаговая инструкция

Травление металла иногда заменяет литьё и гравировку, оно делает весь процесс существенно более простым. Можно получать рисунок как вогнутый - рельефный, так и выпуклый – барельефный. Травление металла в домашних условиях может быть химическим и гальваническим. Первый вариант более токсичен при использовании в домашних условиях, поэтому для начала будем пользоваться вторым, его также называют электрохимическим.

Оборудование

Необходимо взять блок питания или трансформатор, который может выдавать от 4 до 7 В. Кроме этого, понадобится диэлектрическая ванночка, она должна вместить в себя необходимую деталь и второй металлический предмет, который подсоединяется к аноду.

Чтобы осуществить травление рисунка на металле, необходимо использовать как электролит раствор железного купороса. Если рисунок необходим на медной или латунной поверхности, то используют медный купорос. Также можно применить хлорное железо. Главное, чтобы вода была дистиллированная.

Подготовка детали к травлению

Чтобы травление было равномерным и в нужных местах, деталь нужно очистить от загрязнений, а также обезжирить. Для более удобной работы, на деталь припаивают оловом медную проволоку, за неё будет удобно держать предмет. Чтобы поверхность очистилась, нужно опустить преобразуемый объект в 10% едкий натрий, температура которого 50°С, затем в 15% раствор серной кислоты и подержать его там две минуты, после чего промыть в горячей воде. Когда процедура будет завершена, поверхности предмета станут полностью очищенными, и конечно, прикасаться к ним руками нельзя.

Электрохимическое травление металла

Нам нужно защитить места, которые не должны протравливаться. Для этого необходимо нанести специальную мастику на эти участки поверхности. Её делают из трёх долей воска и двух - канифоли, их плавят в жестяной банке, помешивая. После того как всё превратится в однородную массу, ей дают остыть и разделяют на фрагменты. Каждый из них помещают в марлю, чтобы потом, при нажатии, сквозь неё могло просачиваться столько мастики, сколько необходимо. После этого заготовка, которую будем травить, нагревается. Теперь берём созданную смесь, которую поместили в марлю, и натираем поверхность равномерным слоем.

После остывания мастика становится твёрдой. Сверху её покрывают светлой водорастворимой краской. Это может быть акварель или гуашевые белила. После чего покрытие должно высохнуть. Затем можно наносить рисунок, на краске он будет хорошо держаться. Его можно изобразить при помощи карандаша или же перевести через копирку. Затем этот контур нужно процарапать иголочкой до самого металла.

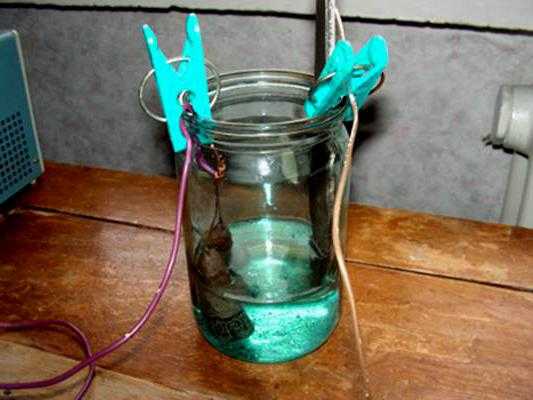

Теперь начинается травление металла электролизом, подсоединяем одну штангу к аноду – плюсу, другую к катоду – минусу. К первой подключаем деталь, на которой будет наноситься изображение, ко второй любую пластину из стали. После этого начинается процесс вытравливания металла там, где было процарапано изображение.

Если необходимо создать рисунок многоуровневый, делается всё так же, как описано выше. Только контуры каждый раз проверяют, и когда самые мелкие из них протравились на положенную глубину, деталь вынимают и закрашивают их разогретой мастикой при помощи кисточки. Когда она застынет, всё опять повторяют до следующего уровня рисунка. В процессе этого постепенно создаётся изображение.

Таким способом производят травление металла в домашних условиях, после чего поверхность промывают скипидаром, а затем шлифуют, придавая изделию завершённый вид.

Травление химическое

Теперь рассмотрим, как создать рисунок на металлической поверхности без применения электрических приборов. Для этого нам понадобятся химические вещества, свободно продающиеся в хозяйственных магазинах. Итак, начнём. Для травления нам понадобится:

  • «Уайт-Спирит»;
  • краска, которая не растворяется в «Уайт-Спирите»;
  • ацетон;
  • смола, которая используется для покрытия крыш;
  • соль поваренная;
  • медный купорос.

Очищение детали

Для начала деталь, где запланировано изображение, зачищают мелкой наждачной бумагой и обезжиривают. Когда поверхность будет готова, нужно место, где будет наноситься рисунок, заклеить клейкой лентой или чем-то подобным. После этого всю остальную поверхность, где химическое травление не должно повлиять на металл, закрашивают краской. Она может быть любого цвета, главное, чтобы была стойкая к «Уайт-Спириту».

Когда краска высохнет, можно будет снять клейкую ленту. Под ней чистый металл, готовый для создания на нём рисунка. Теперь на этот «мини-холст» нужно нанести изображение. Его делают при помощи смолы, которую растворяют в «Уайт-Спирите», пока она не станет жидкой, как краска. Ею при помощи кисточки рисуют желаемое изображение. Чем хороша такая импровизированная краска, так это тем, что если в рисунке что-либо не получится, то можно будет это убрать, смочив тряпочку или ватную палочку в «Уайт-Спирите». Если на рисунке есть очень мелкие детали, которые плохо получились кисточкой, их можно подправить при помощи иглы, соскоблив лишнее после высыхания.

Таким способом можно осуществить травление ножа, ключей, в общем, любого металлического предмета. Теперь, когда рисунок полностью готов, можно приступать к самому травлению.

Раствор для травления

Нам понадобится литр воды, в котором нужно растворить 100 г медного купороса, и после добавить соли. Её нужно сыпать, пока она не перестанет растворяться. Получившаяся смесь будет иметь голубой цвет. Однако после того как в неё будет погружён металлический предмет, окрас начнёт меняться на зелёный.

Итак, погружаем деталь. Химический процесс тотчас же начинается. Во всём этом производстве не выделяется никаких вредных для здоровья веществ, поэтому такое травление металла в домашних условиях безопасно.

Действия при химической реакции

Во время реакции образуется налёт, которого будет становиться всё больше. Он тормозит весь процесс, поэтому нужно периодически смывать его водой. Не стоит этого делать при помощи различных щёточек, кисточек и прочих инструментов, потому что можно повредить краску. А ведь она словно держит весь рисунок, и будет обидно, если, осуществляя травление ножа, к примеру, рисунок на нём вы ненароком повредите. Это очень тонкая работа, требующая твёрдой руки и терпения.

От времени, в течение которого металл будет пребывать в растворе, напрямую зависит глубина рисунка. Точных критериев не существует, поэтому каждый мастер должен сам наблюдать за ходом химической реакции. И только проделав это несколько раз, можно будет с уверенностью говорить, какое время необходимо для проявления желаемого рисунка на задуманную глубину.

Достоинства и недостатки электрохимического и химического травления

К плюсам электрохимического травление металла в домашних условиях относится то, что создаваемый рисунок более чёткий, это хорошо видно, если взглянуть на него при увеличении. Однако минусом является то, что этот метод требует наличия электрического прибора, который может быть далеко не у каждого.

К плюсам химического травления относится то, что всё необходимое можно купить в хозяйственном магазине. Эти ингредиенты дёшево стоят, и, что самое главное, не потребуется где-то искать блок питания или другие приборы, способные выдавать от 4 до 7 В. Однако минусом являются неидеальные края рисунка.

fb.ru

Травление металла в домашних условиях — этапы гравировки металла

Травлением  называют процесс  обработки металла, в результате которого с поверхности удаляется слой определенной толщины под воздействием активных химических веществ (кислот или солей с кислой реакцией), а также постоянного тока в ванне с электролитом.

Травление металла может преследовать различные цели и применяться в промышленности и домашних условиях. Поверхность изделия, подвергаемого травлению, получает целый ряд технологических и декоративных свойств и позволяет рассмотреть его микроструктуру в металлографический микроскоп, удалить окалину и другие неметаллические включения с поверхности, получить необходимый ювелирный орнамент или подготовить к пайке.

К травлению, называемому также электрохимической гравировкой, в домашних условиях или в гараже прибегают чаще всего для получения рельефных изображений на различных предметах с декоративными функциями. Чаще всего ему подвергают стали с высокой твердостью, обработка которых обычным гравировальным инструментом требует больших усилий. Этот процесс не представляет высокой сложности даже при отсутствии художественных навыков, если соблюдать его технологию.

Подготовка поверхности металла

Для того, чтобы процесс травления протекал с высокой скоростью, а толщина удаляемого слоя была одинаковой, с поверхности изделия следует удалить все загрязнения и следы масел. Для этого подойдут обычные моющие и чистящие средства, используемые для мытья посуды, и тёплая вода. После мытья и просушки поверхность следует протереть фиброй, смоченной в растворителе, который, кроме обезжиривания, способствует удалению остатков влаги.

Отдельно стоит сказать о качестве обработки поверхности. Полировка в зеркало впоследствии гарантированно даст хороший контрастный рисунок даже при небольшой глубине травления. Но если ее выполнение невозможно по каким-либо причинам, поверхность можно обработать наждачной бумагой так, чтобы риски от нее шли в одном направлении. Это также даст хороший оптический эффект.

Нанесение рисунка

Для нанесения рисунка на металл можно использовать массу различных способов, работающих по одному и тому же механизму: участки, не подвергающиеся травлению, защищаются от воздействия агрессивной среды или электролита.

Способ №1

Самым доступным способом считается нанесение на защищаемые участки обычного лака для ногтей. Однако, он обладает рядом существенных недостатков:

  • Вязкость лака не позволяет сделать линии достаточно тонкими для получения узоров высокой сложности;
  • Необходимы хорошие способности в изобразительном искусстве;
  • Исправление неточных линий затруднительно.

Способ №2

Для начала необходимо нанести защитный слой на всю поверхность изделия. Для этого можно использовать грунтовки ГФ-021, ХВ-062 или битумный лак, доступные в магазинах автозапчастей и хозтоваров. После полного высыхания покрытия при помощи гелевой ручки или тонкого маркера можно нанести контуры будущего изображения. Для этой задачи можно привлечь опытного художника.

Далее из медной (можно латунной) проволоки или прутка, диаметр которых выбирается исходя из удобства удержания в руке, необходимо сделать иглу с заострённым концом и процарапать грунтовку по линиям изображения до металла. Более твердый материал иглы может повредить полировку поверхности изделия.

Уже на этом этапе можно оценить рельефность будущего орнамента. Для получения участков с разной глубиной травления металла, например, контуров и полутеней, этот процесс можно проводить в два и более цикла.

Важно! В процессе грунтовка не должна откалываться. Перед нанесением рисунка стоит поэкспериментировать и убедиться в том, что она пригодна для работы.

Способ №3

Понадобится лазерный принтер, глянцевая бумага, программа для обработки изображений и утюг. Выбранную картинку необходимо отформатировать (подогнать под размер, сделать зеркальной) и распечатать. Самый доступный источник глянцевой бумаги – женские журналы.

Распечатанное изображение прикладывается к поверхности, накрывается сверху обычным альбомным листом (для защиты утюга) и проглаживается. После остывания бумага смывается под струёй воды, а слой тонера остается на поверхности металла.

Таким способом часто пользуются для травления печатных плат. Основной его недостаток – рисунок наносится только на прямолинейную поверхность.

Важно! Глянец под водой плохо виден. После высыхания необходимо убедиться в том, что он не остался на изделии.

Необходимо позаботиться о защите всех поверхностей изделия. Для этого можно использовать различные вещества. Закрыть тыльную поверхность можно обычным пластилином: он является хорошим диэлектриком.

Способы травления металла

Выбор конкретного способа зависит от многих факторов: химической активности металла, доступности химических реактивов и соображений безопасности.

Химическое травление

Выполняется в емкости с активным веществом. Для углеродистых сталей могут подойти растворы слабых кислот: лимонной, уксусной. Хорошо работает соляная кислота. К травлению в аккумуляторном электролите, азотной кислоте и преобразователе ржавчины следует относиться очень осторожно: в процессе могут выделяться ядовитые газообразные вещества, поэтому с такими реактивами лучше не работать при отсутствии вытяжного шкафа и хорошей вентиляции.

Одним из самых безопасных веществ считается насыщенный раствор хлорного железа. Его можно купить в магазинах, торгующих радиодеталями. Преимуществами раствора являются практически неограниченный срок его службы (при работе со сплавами железа) и окрашивание протравленной поверхности в ровный серый цвет.

Время протекания процесса подбирается экспериментально в зависимости от концентрации используемого реактива и активности металла.

Электрохимическое травление

Многие нержавеющие и кислотостойкие стали, например, 40Х13, 95Х18, 08Х10Н18, 03Х12Н14М2, не реагируют на воздействие кислот, поэтому для их травления используется электрохимический способ.

Для него понадобятся ванна для электролита из пластмассы или стекла, провода, клеммы и источник постоянного тока.В качестве электролита вполне сойдет насыщенный раствор поваренной соли. При выборе емкости для него следует помнить, что процесс может протекать достаточно бурно, этому ее объём должен быть в 2 раза больше, чем у электролита.

В качестве источника тока можно использовать аккумуляторные батареи, но лучше применять зарядное устройство (3 – 10А) с амперметром и возможностью регулировки параметров тока для выбора их оптимального значения. Обрабатываемая деталь при помощи клемм и проводника присоединяется к аноду (плюсовому контакту), в качестве катода можно использовать любую нержавеющую пластину, размещаемую в ванне параллельно к лицевой поверхности детали. После этого прибор включается в сеть.

Весь процесс может занимать от двух минут до получаса в зависимости от силы тока и площади рисунка. Глубину травления следует контролировать, периодически вынимая деталь из ванны. При этом не забываем отключать питание.

По окончании процесса защитное покрытие можно удалить подходящим растворителем и оценить результаты работы. Благодаря хорошей адгезии протравленной поверхности возможно создание цветного рисунка.

Для этого вся поверхность изделия задувается из баллона нитроэмалью, а после ее высыхания протирается куском чистой кожи, войлоком или другим безабразивным материалом. С полированной поверхности краска удаляется, оставаясь только во впадинах.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

stroi-specialist.ru

Травление металла зарядкой | Сделай сам

Здравствуйте, уважаемые посетители. Сегодня мы с вами будем травить! Но травить мы будем не жизнь соседям а металл. Никаких инновационных изобретений и открытий мы сегодня свершать не станем, а просто рассмотрим саму процедуру травления металла, именуемую электролизом.

Надеюсь, в будущем мы применим эту технику для каких-нибудь полезных целей, например, для нанесения инициалов на металлический браслет или иероглифов на клинок, ну или что-нибудь в этом роде. А пока ограничимся небольшим экспериментом, легко проводимом в домашних условиях.

Прежде всего нам понадобится зарядка от Nokia. Да-да снова эта зарядка (доходит до смешного). Почти в каждом посте мне приходится использовать эту зарядку для своих изделий. Я уже серьезно подумываю о создании «Культа зарядки Nokia». Хотя, если сохранять серьезность, то могу сказать, что для этого дела подойдет любая другая зарядка, просто у меня только нокиевские в доме водятся.

Кроме зарядки нам также понадобится пара гвоздей 50-60 мм, саморез, емкость, поваренная соль и розетка. Итак, приступаем.

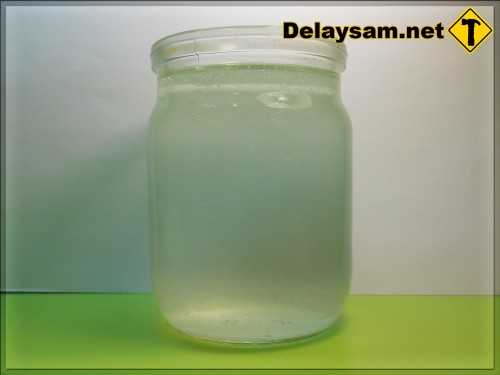

Для начала возьмем некую емкость и дадим ей условное название «банка». Эту самую емкость нам необходимо заполнить электролитом. Для этого придется приготовить концентрированный раствор хлорида натрия, который теоретически есть в каждом доме на кухне и имеет химическую формулу NaCl, а ваша жена при этом обычно называет его солью или поваренной солью. Необходимое для приготовления концентрированного раствора количество соли — относительно выбранного объема воды, можно рассчитать по формуле (по какой не скажу), но можно поступить и проще. Берем воду (желательно теплую), добавляем немного соли и перемешиваем. И так продолжаем до тех пор, пока соль не перестанет растворяться в воде.

>

Итак, электролит мы приготовили. Теперь берем 2 гвоздя и соединяем их одним контактом, после чего закрепляем на какой-нибудь планке. Гвозди будут катодами, то есть: на них будем подавать отрицательный заряд.

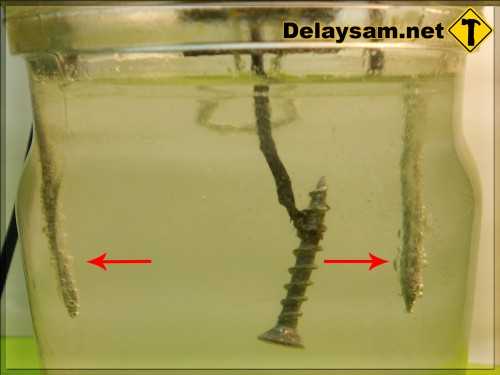

Положительный заряд подаем на наш саморез. После этого опускаем сие произведение искусства в емкость с электролитом. Анод (саморез) должен находится посредине между катодами. При этом саморез должен быть полностью погружен в раствор, а гвозди наоборот погружаются не полностью. После погружения включаем нашу зарядку в сеть и видим некое подобие кипения — на гвоздях начнут собираться пузырьки газа, начнется характерное бурление жидкости. Хочу отметить, что эти пузырьки являются не чем иным, как парами хлора, а этот газ не очень полезен для человека! Поэтому травление следует производить при открытом окне, в хорошо проветриваемом помещении. И еще один немаловажный момент. Если в вашем случае пузырьки начали образовываться не на гвоздях, а на предмете травления, то это значит, что вы перепутали контакты.

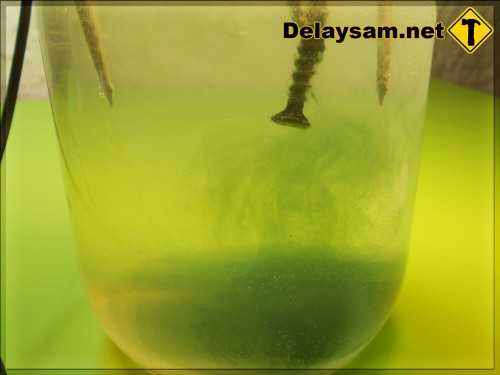

Через пару минут после включения зарядки в сеть, начинает образовываться зеленый осадок. Ничего удивительного, «электролиз» — в переводе обозначает «разложение». Именно его мы и наблюдаем.

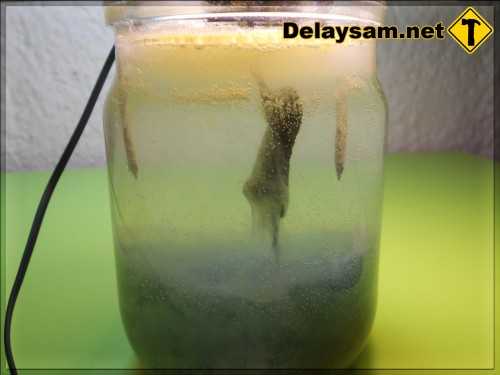

Через полчаса после включения наш саморез обрастает каким-то подобием «соплей».

Через сорок минут выключаем зарядку и тщательно очищаем саморез от черного налета. А теперь возьмем аналогичный саморез и сравним тот который мы травили с обычным.

Невооруженным взглядом видно, что наш подопечный несколько исхудал. Часть металла распалась на более простые соединения и осела в виде осадка. Это и есть травление. Также хочу добавить, что при большем напряжении этот процесс будет происходить значительно быстрее, так что можно смело использовать блоки питания 10-12 В.

На этом я прощаюсь с вами до будущих постов.
PS: Электролит с осадком следует вылить, и ни в коем случае не употреблять его в пищу — он невкусный!

delaysam.net

Травление металла в домашних условиях – Ярмарка Мастеров

Решил поделиться с вами довольно простым способом травления металла в домашних условиях на примере клинка.
Итак, нам понадобится:

  • собственно, сама железяка (в моем случае, откованный клинок для ножа).
  • Маркер или карандаш.
  • лак для ногтей (можно порыться в сумочке жены или купить в супермаркете самый дешевый).
  • растворитель.
  • медный купорос (100-200 грамм).
  • наждачная бумага (80, 400, 1200 грид).

Для начала берем клинок, хорошенько проходимся по нему наждачной бумагой и растворителем.

После этого, набросаем на него эскиз предполагаемого рисунка маркером.

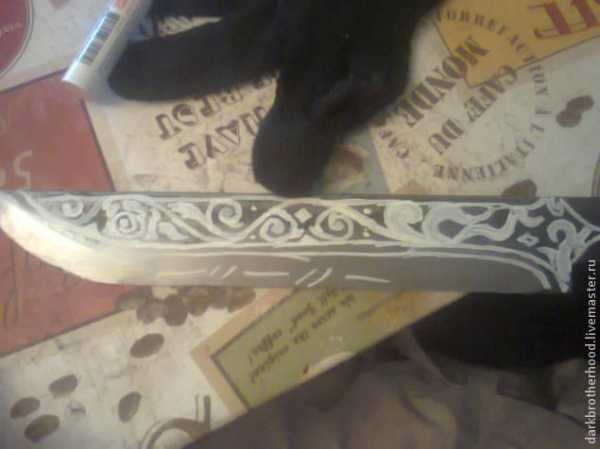

Лаком для ногтей аккуратно закрашиваем свой эскиз.
Если лак выступает за пределы эскиза - ничего страшного, все это можно легко протравить в дальнейших операциях.

Прошу обратить внимание:  Лак образует плёнку, которая защищает металл от травления.

Поверхность под лаком травиться не будет.

Кроме самого рисунка, стоит защитить торцы изделия, а в моем случае еще и РК клинка.

Даем лаку подсохнуть некоторое время, затем начинаем корректировать рисунок и исправлять косяки.
Для корректировки можно использовать шило или обычную иголку. Убираем лишние ляпы и правим линии, чтобы они выглядели более плавными.

Теперь начинается химия процесса:
Для травления нам нужен раствор медного купороса и соли.

Я использовал на литр воды 100гр. соли и столько же купороса.

Воду для раствора лучше брать горячую(только что скипевшую), чтобы сократить время реакции.

Опускаем наше изделие в раствор, ждем.
Предположительное время травления 25-40 минут.
Все зависит от того, какая глубина травления вас устроит.
Чтобы ускорить реакцию можно увеличить концентрацию купороса.

Во время процесса на клинке образуется рыжий налет, который мешает дальнейшему протеканию реакции травления,
поэтому периодически необходимо доставать клинок и промывать его под теплой струй воды. Никаких щеток и металлических губок, в противном случае, вы сорвете лак с изделия. Проверить, достаточно ли глубоко мы протравили можно на ощупь. Раствор сам по себе безвреден, как и налет, так что проверяйте смело. (Единственная опасность - можете испачкать руки)

Здесь, стоит отметить еще один момент: следите, чтобы ваша железка не протравилась слишком глубоко, иначе, раствор начнет съедать не только незащищенную поверхность, но и вгрызаться сбоку под лак, если только вам не нужен эффект искусственного старения.

Как только мы решили, что металл достаточно глубоко протравлен, достаем поделку из раствора, хорошо промываем под напором воды, протираем растворителем, шкурим и полируем наждачкой по возрастающей, начиная с 80 грид, заканчивая 1200 грид. Если под рукой есть бор-машинка, неплохо бы шлифануть ею неровности рисунка.

В конце можно пройтись войлоком, если считаете нужным.

Осталось только сделать рукоять и отполировать клинок до зеркала.
К сожалению, изображения готового клинка с ножнами у меня нет, т.к. эти фотографии делались давно и для других целей, а для мастер-класса я решил использовать только сейчас.

Спасибо за внимание. Надеюсь, кому-нибудь оказался полезным.

www.livemaster.ru

Химическое травление металла в домашних условиях, травление рисунка

Удаление части поверхностного слоя металлического изделия с помощью химической реакции называют травлением. Эта технология известна человеку уже несколько тысячелетий, наряду с чеканкой и чернением ее применяли для отделки металлических деталей оружия и домашней утвари, украшений и ритуальных предметов. В наши дни травление  металлов применяется в художественных промыслах, для нанесения гальванических покрытий, для создания изображений и надписей на металлических изделиях.

Электрохимическое травление лезвия ножа

Перед проведением травления на те участки поверхности металла, которые не должны быть вытравлены, наносится защитное покрытие, устойчивое к травящему веществу (протраве).

Далее деталь подвергают воздействию кислой среды или погружают в емкость с электролитической жидкостью. Чем дольше деталь подвергается обработке, тем больший слой металла разъедается агрессивной средой. Травление металла может осуществляться в несколько приемов, это так называемое многослойное протравливание.

Травление изображений на металле проводят как в промышленных, так и в домашних условиях.

Исходя из применяемых для разъедания слоя металла материалов, различают такие способы травления металлов, как:

  • Химический (жидкий). Применяются кислые растворы. Не требует сложного оборудования и дорогостоящих материалов. В ходе работы образуются вредные для здоровья испарения.
  • Электрохимический. Применяется раствор электролита и пропускаемый через него электрический ток. Характеризуется большей скоростью процесса, более точным исполнением деталей рисунка, экономным расходованием рабочей жидкости. Не образует вредных испарений
  • Ионно-плазменный (сухой). Поверхностный слой испаряется пучком ионизированной плазмы. Применяется при производстве микроэлектронных компонентов.

Ионно-плазменный метод требует высокоточного и дорогостоящего оборудования и применяется только в условиях промышленного производства. Жидкий метод, электрохимическое травление металла и даже электрохимическая гравировка доступны и в домашних условиях.

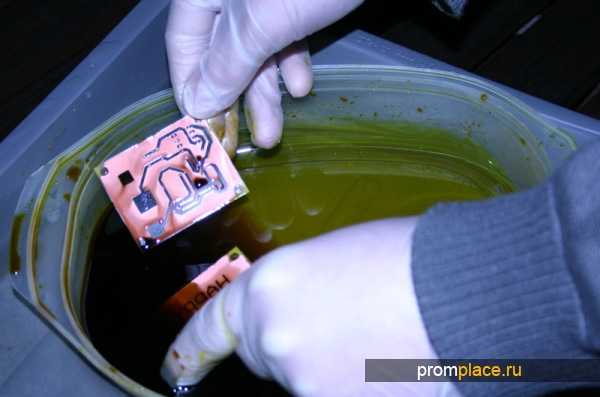

С помощью гальванического травления можно самостоятельно сделать печатную плату, практически не уступающую промышленной.

Гальванический способ травления выгодно отличается от жидкого отсутствие необходимости использования кислот, дающих вредные испарения. В зависимости от материала заготовки используются разные электролитические растворы:

  • Сталь и железо — нашатырь и железный купорос
  • Медь и ее сплавы (бронза, латунь)- медный купорос
  • Цинк – цинковый купорос.

Гальванический способ травления рисунка на металле

Для проведения процесса в домашних условиях потребуется:

  • Гальваническая ванна из непроводящего материала.
  • Блок питания на 5 вольт постоянного тока.
  • Металлический катод (из того же металла, что и заготовка.)
  • Проволочные подвесы для заготовки и катода. Заготовка не должна касаться стенок или дна ванны.
  • Две проводящие штанги, превосходящие по длине ванну.

Одну штангу присоединяют к отрицательному выводу блока питания и вешают на нее катод.

Другую штангу — к положительному выводу и подвешивают на нее изделие, которое будет служить анодом.

При подаче напряжения начинается процесс электролитического переноса металла с изделия на катод. Он будет происходить с участков поверхности, не покрытых защитным лаком.

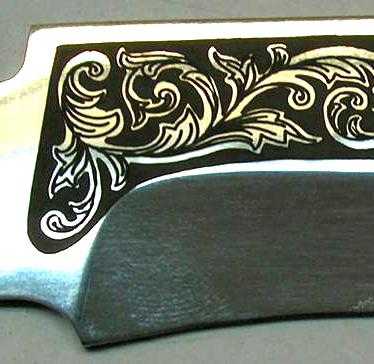

Художественное травление металла проводят как гальваническим, так и жидким методом.

Художественное многослойное травление металла

Мастера народных промыслов и просто домашние умельцы получают с его помощью высокохудожественные изображения на холодном и огнестрельном оружии, всевозможной кованой и литой утвари. Для мастеров, делающих авторские охотничьи и бытовые ножи, травление стало практически обязательным элементом отделки. Особенно популярны охотничьи сцены, арабские, рунические или абстрактно — геометрические орнаменты. Многие мастера комбинируют травление металла с его воронением, придавая рисунку синеваты, черный или желтоватый оттенок.

Для переноса изображений используют как способ покрытия детали лаком, так и глянцевую бумагу. Применяют также еще один способ – оклеивание детали скотчем. Горячей иглой процарапывают линии рисунка, после чего пинцетом аккуратно удаляют скотч с участков, подлежащих протравливанию. Остатки клеевой массы нужно смыть растворителем.

Перед травлением деталь следует тщательно обезжирить.

Перед началом травления поверхность следует подготовить. Это позволит обеспечить:

  • Высокую скорость процесса
  • удаление металла ровным слоем.

В ходе обработки поверхности с нее удаляются все механические и химические загрязнения. Для нее применяют теплый мыльный раствор, подойдет и любое моющее средство. После высыхания поверхности ее надо протереть ветошью, пропитанной растворителем или обезжиривателем. Это позволит удалить остатки жидкости и масляные пленки.

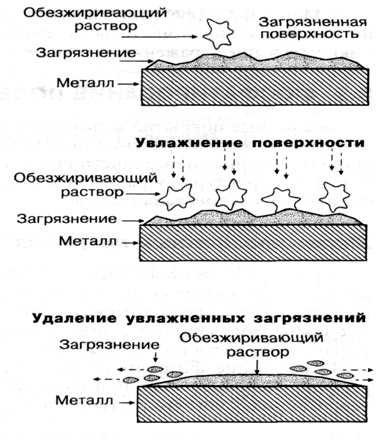

Процесс обезжиривания поверхности металла

Химическую обработку хорошо сочетать с механической:

  • полировка до зеркального состояния
  • шлифовка наждачкой. Применяется при недоступности полировки. Следует проследить, чтобы шкурка все время двигалась в одном направлении и следы от нее были строго параллельны

Механическая обработка значительно улучшит внешний вид изделия после травления.

Для этой операции применяется несколько способов. Все их объединяет общий принцип: защита части поверхности от разъедающего действия протравы, а различает вещество, используемое для нанесения рисунка.

Лак для ногтей

Популярный и доступный способ. Обладает некоторыми недостатками:

  • Высокая вязкость лака не дает возможности для прорисовки мелких деталей и тонких линий.
  • Требуется твердая рука и навык рисования.
  • Весьма сложно исправить ошибочно нанесенные детали.

Использование лака для ногтей

Грунтовка или битумный лак

Используется грунтовка ГФ 021, ХВ 062 или битумный лак. Сначала веществом покрывается все протравливаемое изделие. Далее тонкой ручкой или маркером переносят контуры рисунка. Из тонкой проволоки или прутка из мягких сплавов следует изготовить иглу, заострив конец проволоки.

Травление с применением грунтовки

Те участки изображения, которые должны быть вытравлены, процарапываются до металла. Следует следить за тем, чтобы грунтовка не скалывалась.

Глянцевая бумага

Кроме глянцевой бумаги (ее можно купить в магазинах товаров для творчества, а можно просто вырезать лист из журнала), потребуется лазерный принтер, приложение для работы с изображениями и утюг. Изображение рисунка следует сделать зеркальным и распечатать в натуральную величину. Изображение прикладывают к поверхности и проглаживают несколько раз. После остывания заготовки бумагу смывают теплой водой, а тонер остается на поверхности детали. Тыльную и боковые поверхности, не подлежащие протравке, нужно защитить лаком или пластилином.

Глянцевая бумага для травления

Основное достоинство метода — можно точно переносить мельчайшие детали изображения.

Основной недостаток — работать таким образом можно только с плоскими или цилиндрическими заготовками. Способ весьма популярен при изготовлении печатных плат.

Травление стали

Кроме художественного травления металла, позволяющего получать изысканные изображения на стальных поверхностях, травление стали используют и для удаления окалины и оксидных пленок. При этом следует особо тщательно соблюдать требования технологического процесса во всем, что связано с концентрацией протравочных растворов и времени выдержки детали в протраве или в электролитной ванне. Перетравливание в ходе такой операции крайне нежелательно.

При травлении стали применяют как жидкий, так и электрохимический метод. Протраву готовят на основе сильнодействующих кислот, таких, как соляная или серная. Особое внимание следует уделить тщательному обезжириванию поверхности. Пропущенное масляное или жировое пятно может привести заготовку в негодность. Для защиты частей заготовки, не подлежащих травлению, использую лаки, составляемые на основе канифоли, скипидара, гудрона.

Эти компоненты легко воспламеняемы, поэтому во время работы с лаком следует сбыть особо внимательным и осторожным. По окончании травления непротравленные участки заготовки очищают от защитного лака растворителем.

Большой популярностью среди домашних мастеров — травильщиков пользуется азотная кислота. Ее применяют как единственную основу для протравы, так и в смеси с виннокаменной или соляной. Раствор для травления металла на основе смеси азотной и соляной кислоты обладает очень высокой химической активностью, и обращаться с ним следует крайне осторожно.

Азотная кислота

Для обработки твердых и специальных сортов стали используют смеси азотной и уксусной кислоты. Обработку проводят в два этапа. Сначала готовят специальную предварительную протраву — глифоген, представляющий собой смесь воды, азотной кислоты и этилового спирта. В ней деталь выдерживают в течение нескольких минут. Далее заготовку промывают раствором винного спирта в дистиллированной воде и тщательно высушивают. После этого проводят основное протравливание.

Для травления чугунов применяют растворы серной кислоты средних концентраций.

Исходя их атомного веса и определяемых им физико-химических свойств вещества, для каждого металла и сплава подбирают свою, наилучшим образом воздействующую именно на него, протраву.

Травление медных сплавов

Как чистая медь, так и медные сплавы протравливают с применением серной, соляной, фосфорной, азотной кислоты. Для повышения скорости реакции в растворы добавляют соединения хрома или азота. На первой стадии травления с заготовки удаляют окалину и оксидную пленку, далее переходят собственно к травлению металла. При травлении меди в домашних условиях следует соблюдать осторожность.

Алюминий и сплавы на его основе выделяются среди других металлов тем, что для их травления применяют не кислотные, а щелочные растворы. Для молибдена также применяют щелочные растворы на основе едкого натра и перекиси водорода.

Титан стоит еще большим особняком — на первом этапе предварительного протравливания применяют щелочь, а на основном — уже кислоту. Для титана применяю самые сильные кислоты — плавиковую и концентрированные серную и азотную. Титановые заготовки протравливают с целью снятия поверхностного слоя окислов непосредственно перед тем, как нанести гальваническое покрытие.

Для протравливания таких металлов, как никель или вольфрам, используют водный раствор перекиси водорода и муравьиной кислоты.

Заготовка для печатной платы представляет собой лист текстолита, с одной или с двух сторон покрытый слоем медной фольги. Целью травления печатных плат является создание проводящих дорожек из медной фольги в точном соответствии с чертежом. Дорожки покрывают защитным лаком, остальную часть фольги удаляют травлением.

В домашних условиях применяет несколько способов:

  1. Хлорным железом. Реагент приобретают в магазине химических товаров или делают самостоятельно. В соляной кислоте следует растворить железные опилки. Перед использованием раствор следует выдержать до полного растворения железа и тщательно перемешать.
  2. Азотной кислотой.
  3. Водным раствором серной кислоты, смешанной с таблетированной перекисью водорода.
  4. Медным купоросом с добавлением горячей воды и хлорида натрия. Этот вариант самый безопасный, но и самый продолжительный. На протяжении всего процесса температуру протравы следует поддерживать не менее 40оС, иначе протравливание растянется на многие часы.

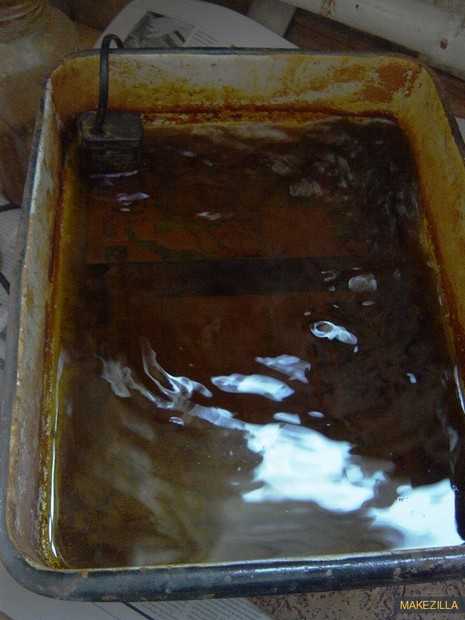

  5. Электролитическим методом. Следует взять диэлектрическую емкость (хорошо подходят кюветы для проявки фотографий), наполнить ее раствором поваренной соли, поместить туда плату и кусок медной фольги, которая будет служить катодом.

По окончании протравливания жидким методом плату следует тщательно промыть раствором соды, чтобы погасить остатки кислоты.

Процесс травления для других материалов

Кроме металлов, операции травления подвергают и другие материалы. Наиболее часто встречается протравливание стекла с декоративными целями. Травление осуществляют в парах плавиковой кислоты, единственной, способной растворить стекло. На этапах подготовки проводится предварительная кислотная полировка поверхности изделия, потом на нее переводится контур будущего изображения. Защитные покрытия для стекла делают из смеси воска, канифоли и парафинов. После нанесения защитного покрытия заготовку окунают в травильную емкость.

Применение плавиковой кислоты создает на поверхности красивую матовую структуру. Чтобы получить гладкую, прозрачную поверхность, в протравочную смесь добавляют концентрированную серную кислоту. Для получения рельефного, глубокого узора операцию повторяют.

В травлении металлов используются чрезвычайно активные в химическом отношении вещества-сильные кислоты, щелочи и их растворы. При неправильном обращении они могут причинить серьезный вред здоровью и нанести значительный материальный ущерб.

Использование резиновых перчаток

Поэтому при работе с ними нужно соблюдать особые меры предосторожности и строго выполнять правила техники безопасности при проведении работ:

  • Работы проводят только при наличии хорошей вентиляции, предпочтительно — вытяжного шкафа.
  • Обязательно использование средств индивидуальной защиты: резиновых перчаток и фартука, плотной производственной одежды, респиратора, защитного лицевого щитка.
  • Нельзя ставить банки с кислотами и щелочами на высоко расположенные полки и шкафы.
  • Во время разведения кислот КИСЛОТУ ЛЬЮТ в ВОДУ, и никогда — воду в кислоту.
  • При работе с кислотой иметь под рукой раствор соды, а при работе со щелочью — слабый уксусный раствор для промывания участков кожи, на которые случайно попали капли раствора.
  • При работе гальваническим методом перед началом работы тщательно осмотреть все используемое электрооборудование на предмет отсутствия механических повреждений и целостности изоляции.
  • Иметь под рукой исправный огнетушитель.

В случае попадания травильного раствора на кожу следует немедленно промыть пораженный участок соответствующим нейтрализующим раствором. Если брызги кислоты или щелочи попали на одежду — ее следует немедленно снять.

Промыть водой пораженный участок

Если травильный раствор попал на слизистые оболочки — следует немедленно обратиться за медицинской помощью. Промедление в таких случаях может стоить здоровья или даже жизни.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Воронение ножа в лимонной кислоте

Воронение — это процесс получения слоя оксида толщиной в несколько микрон. Так же его называют оксидированием, чернением или синением. Это темное, почти черное покрытие, но бывают и другие оттенки.
В основном, воронение применяется как декоративное покрытие, но изначально, в первую очередь, оно призвано защитить сталь от коррозии.

Я покажу вам способ как сделать простое воронение ножа у себя дома, с использованием всем доступных компонентов.
Что понадобиться?
  • - Кипяток 0,5 литра;
  • - Лимонная кислота 50 грамм (можно купить в любом продуктовом магазине).

Пропорции примерны, поэтому строго следовать им не обязательно. Все зависит от объема посуды, в которой вы будете травить свой клинок. Нужно знать, что увеличение концентрации лимонной кислоты ускоряет процесс оксидирования, но при очень больших концентрациях может привести к неравномерности покрытия.

Процесс воронения ножа


Берем стеклянную посуду, по размеру лезвия ножа, чтобы его можно было целиком погрузить в раствор.
Кипятим воду в чайнике. Затем берем и аккуратно наливаем кипяток в банку. Тут надо быть осторожным, так как банка может лопнуть. Чтобы этого не произошло можно для начала налить на дно чуть-чуть кипятка и дать банке прогреться, затем долить остальное количество.

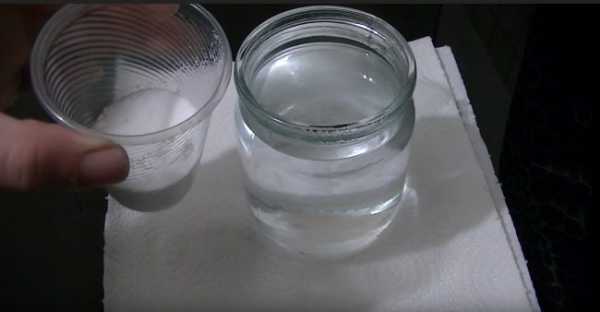

Далее засыпаем в воду лимонную кислоту и тщательно размешать до полного растворения.

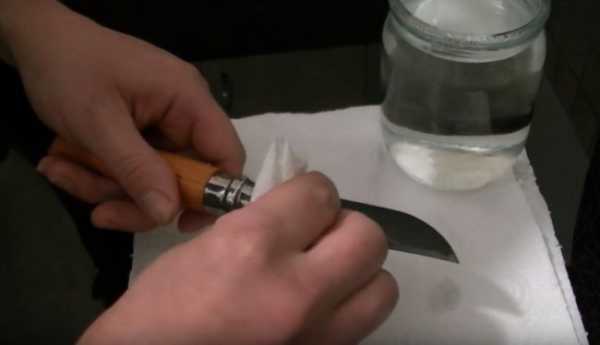

Перед тем как погрузить клинок в раствор, желательно его протереть спиртом, чтобы удалить все лишние жировые следы и грязь.

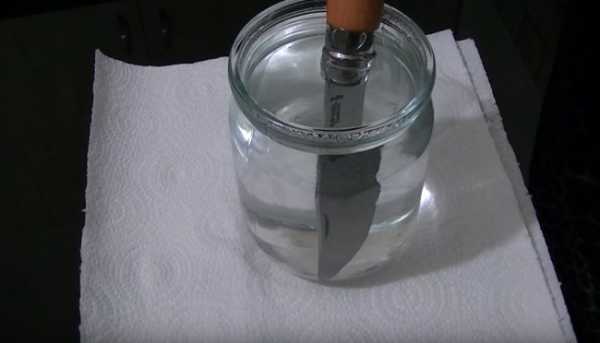

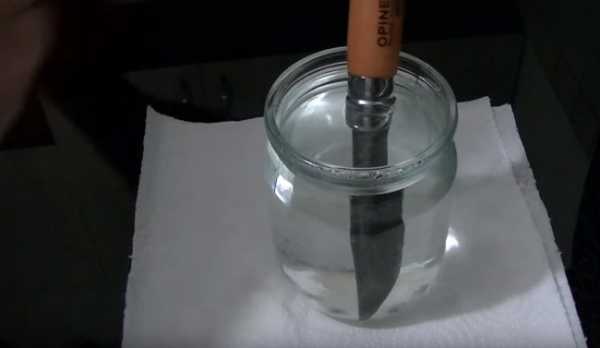

Погружаем лезвие ножа.

Через 1-2 минуты начнётся реакция, которая будет заметна по многочисленным пузырькам.

Воронение примерно займет у вас от 30 до 60 минут. Все опять же зависит от вашего требования к цвету покрытия и марки стали ножа.
В течении всего процесса воронения необходимо делать следующее:

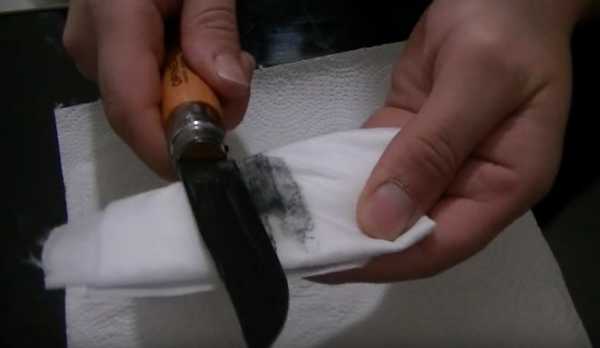

  • - Каждые 10 минут доставать нож и протирать лезвие мягкой бумажной или тканевой салфеткой, удаляя черный налет с поверхности.
  • - Примерно каждые 1-2 минуты необходимо шевелить клинок в растворе, тем самым сбрасывать большие пузырьки газа с лезвия. Это обеспечит равномерность покрытия.

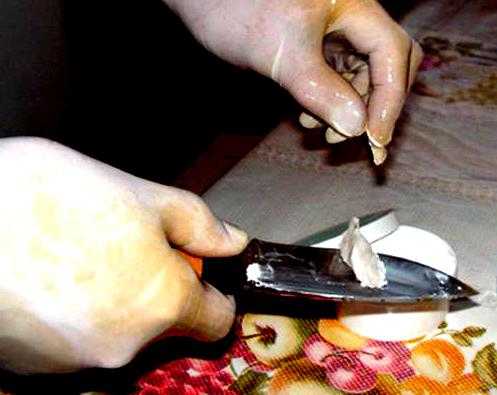

По истечении времени, если вас удовлетворяет цвет покрытия, необходимо в последний раз протереть лезвие подсолнечным маслом. Это остановит реакцию, сделает покрытие однородным и крепким.
На этом воронение лезвия ножа завершено.

В конце хочу добавить:
- Не вдыхайте поры газов при воронении, так как они вредны. И лучше пользуйтесь вентиляцией, если она у вас есть, или хотя бы откройте окно в помещении.
- Для стабильного процесса вода должна быть горячей. Воронение не идет в холодной воде. Кипяток не обязательно, но градусов 80 по Цельсию должно быть.


Если у вас получились небольшие разводы – не переживайте, они уйдут после первой или второй эксплуатации.
Такое покрытие довольно стойкое и будет держаться не один год.

Смотрите видео процесса воронения в лимонной кислоте


sdelaysam-svoimirukami.ru

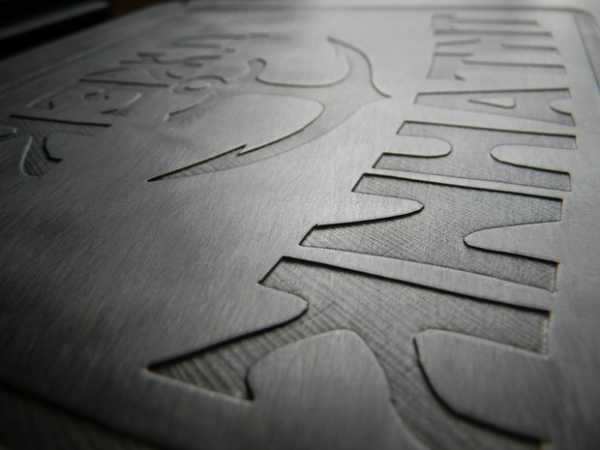

Для чего используют травление металла

Ряд технологий для управления удалением поверхностного слоя металлической детали при помощи специально подобранных химических реагентов называется травлением металла. Оно позволяет удалять с изделий окалину, ржавчину и окислы под действием кислот, солей и щелочей в растворах. Таким способом проводят дополнительную подготовку изделий из металла к соединению или нанесению покрытия, что улучшает сцепление деталей или наносимого слоя с основой. Чаще всего применяется травление металла химическое, осуществляемое погружением заготовки в ванну с растворенными химическими реактивами.



Способы химического травления металла



Также существуют его виды, предусматривающие дополнительную активацию травящих веществ с помощью физических факторов. Это травление металла электрохимическое (или гальваническое) под действием электрического поля или ионно-плазменное посредством ионизации частиц реагентов. Если слово «травление» употреблено без указания его вида, то речь идет о химическом травлении в водном электролите. Его еще называют «жидким», в отличие от «сухого» ионно-плазменного.





При травлении металла кислотой, как правило, серной либо соляной, в ее раствор погружают заготовку. В кислотную реакцию при этом вступают как окислы, существующие на поверхности детали, так и металл основной. От увеличения содержания кислот операции растворения ускоряются одновременно для окислов и основного металла. На скорость процесса травления металла, помимо концентрации кислоты, влияют также его температурный режим, а также химический состав окислов. Наиболее оптимальное сочетание этих факторов позволяет вести травление так, чтобы при максимально скором растворении окислов оно как можно меньше затрагивало основной металл. Помимо этого в художественном травлении, когда необходимо сохранить нетронутой часть поверхности изделия, она покрывается особым защитным слоем.





Для очистки железа от поверхностных оксидов оптимален раствор 10% соляной кислоты с температурой в 40 єС (для использования кислоты серной – 60 єС). С увеличением этой температуры возрастает и скорость процесса. Получаемые в ходе травления металла соли также способны влиять на скорость процесса. Одни из них, например FеСl2, увеличивают ее, а другие, такие как FeSO4, уменьшают.


Травление металла хлорным железом осложняется получением водорода в ходе реакций железа и кислот. Он взаимодействует с верхним слоем металла, образуя в нем «травильные пузырьки» и делая изделие более хрупким. С целью предотвращения такого эффекта в ванну с травильным раствором добавляются особые добавки, замедляющие реакции. Они, создавая специальную оболочку, защищают металл от негативного воздействия водорода.


Баки из бетона или дерева, покрытые внутри кислотоупорными материалами, служат основным оборудованием для травления металла. Для удобства погружения небольших заготовок в ванны с травильным раствором используют особые лотки с корзинами. Когда необходима очистка не всей поверхности, а только ее части, например, паяного шва, то для нанесения травильных растворов на его поверхность применяют кисточку. Затем деталь аккуратно промывают водой. Травильные пасты необходимы для очищения частей металла, покрытых ржавчиной. Участок, пораженный ржавчиной, в два приема покрывают разными слоями паст с последующим промыванием.







Для обработки поверхности детали из меди или ее сплава применяется травление металла кислотами азотной, соляной либо серной. Алюминиевые детали следует травить щелочными растворами. Никель со сплавами подлежат очистке растворами серной кислоты с добавлением хромового ангидрида. Мельхиоровые детали очищают также раствором серной кислоты, добавляя в него хромпик. При этом их нужно промывать после процедуры травления теплой водой, растворив в ней немного винного камня. В виде потравы железных либо стальных изделий пользуются растворами нашатыря либо железным купоросом, бронзовые и латунные детали требуют травления металла медным купоросом, а цинковые изделия – цинковым купоросом, а также раствором окиси хлористого цинка.



Особенности процесса электролитического травления



Электролитическое или гальваническое травление металла применяют с целью ускорения очистки деталей способом погружения в ванну с раствором, на что обычно уходит много времени. Этот процесс проходит гораздо быстрее, если металлические детали помещать в электролитическую ванну в виде катодов или анодов. Отсюда и разделение электролитического травления на катодное и анодное.





Для анодного метода травления металла в качестве электролита используются щелочные растворы солей металлов и кислот. Катодом при этом обычно служат свинец или реже железо как материалы, не растворяющиеся в электролите. Учитывая скорость процесса травления металла электролизом, в очистке изделий этим способом необходимо строго соблюдать определенный режим, чтобы не подвергать металл риску чрезмерного электролитического растворения. Характеристики анодного тока выбирают, исходя из состояния поверхностного слоя изделия, а также необходимой скорости процесса. Травление ведется в комнатной температуре. Продолжительность операции определяют опытным путем.





Катодный способ травления металла предполагает использование в виде анода свинца либо сплава его с сурьмой. В смеси с растворами кислот соли щелочного металла являются электролитом. В основе данной технологии лежит действие водорода, получаемого на катоде. Он способствует восстановлению металлов из окислов, находящихся на детали, а водород в виде газа отделяет их с поверхности металла. Этот вариант травления не подходит для заготовок из закаленной стали из-за возможного наводораживания поверхностного слоя металлической детали. Уменьшить его при использовании этой технологии травления металла возможно, если ввести соли олова и свинца в ванну с электролитом.


Гальваническое травление экономичнее в сравнении с химическим. Это касается не только затрат времени, но и количества применяемых химических средств. Кроме того химический состав потрав для такого травления не включает едких кислот, поэтому в ходе его не выделяются газы, негативно действующие на здоровье.





По завершении травления проводят нейтрализацию возможных остатков растворов после очистки на изделиях. Если этого не делать, частицы солей либо кислот могут способствовать началу коррозии металла. В целях удаления этих остатков изделия помещают ненадолго в раствор с кальцинированной содой. После этого детали промывают холодной, а затем горячей водой и высушивают. Хранение обработанных таким образом изделий не вызывает коррозии, но во избежание возможного окисления лучше сразу подвергнуть их пайке.

promplace.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
