Как перенести рисунок на металл — художественное травление ножа в домашних условиях и нанесение изображений с помощью химических реакций
Данный урок научит вас, как перенести рисунок на металл при помощи хлорного железа.
Химическое травление металла – это отличный способ сделать свой нож уникальным. Можете вытравить свое имя, или просто красивый, неповторимый рисунок.
ПРЕДУПРЕЖДЕНИЕ! При работе с хлорным железом используйте резиновые перчатки, респиратор, защитные очки. Избегайте попадания вещества на слизистые оболочки, кожные покровы, в органы пищеварения и дыхания. Работы проводите в хорошо проветриваемом помещении.
Шаг 1: Что вам потребуется
Необходимые материалы для травления ножа в домашних условиях:
- Хлорид железа – продается в магазине радиодеталей. Информация о хлориде железа.
- Пластиковый контейнер.
- Дистиллированная вода.
- Трафарет (лак для ногтей, наклейки, винил, изоляционная лента, маркер по металлу).
- Ацетон.
- Ватные диски или ватные палочки.
- Скрепка для бумаг и / или зубочистка.
- Резиновые перчатки.
- Наждачная бумага.
Шаг 2: Приготовления
Подготовка к работе – это самый важный момент во всем процессе. Если не подготовиться должным образом, то результаты работы могут вас разочаровать.
- Разберите ваш нож. Постарайтесь запомнить, в какой последовательности вы его разбирали, откуда какая деталь. Приберите все эти маленькие винты, шайбы и т. д. в контейнер или на магнит. Если не хотите разбирать нож, тогда надежно изолируйте все части ножа, кроме лезвия, чтобы на них не попало хлорное железо.
- Очистите лезвие ацетоном. Ацетон очистит поверхность и подготовит ее к травлению. Постарайтесь не касаться лезвия голыми руками после очистки, т.к. жир с пальцев попортит вам всю картину.
Шаг 3: Создаем шаблон, стойкий к кислоте
Проявите творческий подход!
Придумайте какой-нибудь узор, который в дальнейшем будет красоваться на вашем ноже.
Смысл переноса рисунка на металл заключается в том, чтобы создать защитный к кислоте слой на металле, под которым на металл не будет воздействовать кислота. На участках без защитного слоя, под воздействием кислоты металл потемнеет, а защищенный – останется светлым.

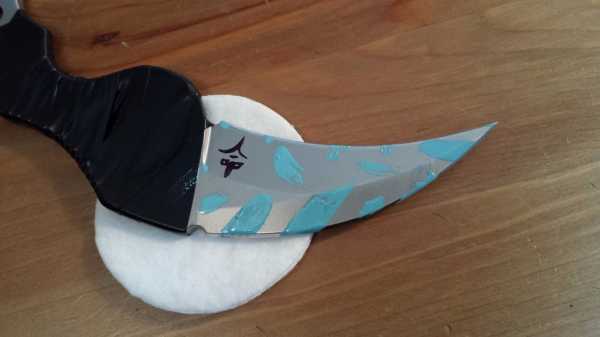

Для защиты можете использовать лак для ногтей, маркер по металлу, винил, наклейки, изоленту и другие трафареты.
Если вы желаете затемнить все лезвие полностью, то вам будет проще: трафарет не понадобится, нужно только защитить рукоятку.
Если же вам нужно сделать только маленький логотип, то необходимо защитить остальную часть лезвия скотчем или лаком для ногтей.
ВАЖНАЯ ИНФОРМАЦИЯ!!!
Если вы хотите протравить складной нож, то нужно будет защитить шарнир, фиксатор и рукоятку, иначе вы просто испортите нож.
Лак для ногтей лучше взять цветной, чтобы его было видно на поверхности.
Шаг 4: Замешиваем кислоту
Наденьте резиновые перчатки.
Для получения необходимой концентрации, нужно смешать хлорное железо с дистиллированной водой в отношении 50/50. Концентрация может быть другой. Почитайте информацию о концентрациях здесь.
Налейте в пластиковый контейнер немного дистиллированной воды и добавьте столько же хлорного железа. Не заполняйте контейнер до верху, ведь вам еще нужно будет погрузить туда ваш клинок.
Добавляйте всегда кислоту в воду, а не наоборот! При смешивании выделяется большое количество тепловой энергии и, если лить воду в кислоту, то вода моментально разогреваясь, разбрызгивается вместе с кислотой во все стороны.
Желательно, чтобы пластиковый контейнер для смеси имел защелкивающуюся крышку.
Обязательно напишите на контейнере: «ЯД! КИСЛОТА!».
НЕ ИСПОЛЬЗУЙТЕ для смеси металлический контейнер, т. к. кислота вступит в реакцию с металлом!
Полученная смесь прослужит вам довольно долго. Конечно, это зависит от того, какие металлы вы травите и какова площадь травления.
Шаг 5: Начинаем травление
Все приготовления для художественного травления металла завершены.
Наденьте резиновые перчатки. Работы проводите только в хорошо проветриваемом помещении. Кислота вызывает химическую реакцию, и выделяет вредные пары. Используйте приточно-вытяжную вентиляцию.
Существует два способа травления.
Кислотная ванна
Опытным путем обнаружено, что недолгие по времени погружения металла в кислоту (10-60 секунд) с последующим быстрым полосканием под краном, дают лучший результат травления. Для погружения лезвия ножа в кислоту воспользуйтесь скрепкой или зубочисткой. Повторите данное действие несколько раз, до получения желаемых результатов.
Желательно делать как можно менее продолжительные погружения, но большее количество раз. Это позволит лучше контролировать процесс травления и сохранит заводскую лазерную маркировку на лезвии (если она имеется).
Примерный порядок травления такой:
- 10-60 секунд – погружение в кислотную ванну;
- 10 секунд – выдержка на воздухе;
- промывка под краном;
- 10 секунд – снова выдержка на воздухе;
- затем повторите все с п. 1).
Также рекомендуется во время погружения в ванну, двигать лезвие в кислоте. Можете сделать более сложную систему с подачей пузырьков воздуха в ванну (например, использовать аэратор для аквариума), которые будут перемешивать кислоту. Перемешивание позволит более равномерно протравить лезвие.
Не оставляйте лезвие в кислоте более чем на 10 минут, т.к. это может вызвать коррозию металла.
Не прикасайтесь к лезвию руками в течение всего процесса травления, чтобы не оставлять отпечатков пальцев.
Информацию о концентрации можно прочесть здесь.
Целенаправленное травление
Этот способ применяется при нанесении небольшого изображения или травления только одной стороны лезвия ножа.
Убедитесь, что лезвие заклеено изолентой, винилом или лаком. Если плохо приклеить трафарет, то кислота может попасть под него и испортить рисунок.
С помощью ватного тампона или ватной палочки нанесите кислоту на сталь. Придерживайтесь того же времени и чередования операций, что и в способе 1. Водите ватным тампоном, смоченным в растворе, по трафарету, пока сталь не начнет чернеть.
Шаг 6: Искусственное старение, шлифовка и очистка
После процесса травления, нужно провести дальнейшую обработку лезвия.
После травления поверхность лезвия становится матовой. Требуется последующая обработка клинка.
Есть несколько вариантов обработки. Какой из способов выбрать, решать вам.
- Искусственное старение поверхности придает ей текстурированный вид. Этот способ подойдет для не очень качественно выполненного травления (скрывает неравномерности травления). Во время обработки трафарет остается на лезвии в течении всего процесса.
- Шлифовка протравленной поверхности. Используйте влажную или сухую наждачную бумагу зернистостью 1500, 2000 или 2500. Можно использовать стальную стружку.
После достижения необходимого результата, удалите шаблон с лезвия с помощью ватных дисков, пропитанных ацетоном. Этим способом вы сможете удалить лак или краску, нанесенные вами на лезвие.
Теперь осталось собрать нож и любоваться плодами своей работы.
Храните кислоту в том же пластиковом контейнере, в котором проводили травление!
Если вы больше не планируете использовать раствор, сдайте его в пункт утилизации опасных отходов или, по крайней мере, нейтрализуйте его пищевой содой. Но, лучше все-же сдать на утилизацию, поскольку в нем содержатся соли металлов, которые могут нанести вред окружающей среде.
Шаг 7: Конечный результат
Прежде чем переходить на клинки стоимостью 500 долларов, начните экспериментировать с дешевыми ножами.
Несколько фактов, которые могут помочь вам в работе:
- Концентрация кислоты влияет на качество и скорость травления.
- Температура кислоты также влияет на качество и скорость травления.
- Различные стали по-разному реагируют на кислоту.
- Кислота – опасное вещество, поэтому будьте осторожны при работе с ней.
- Капли кислоты оставляют следы на раковине из нержавеющей стали.
- Кислота имеет темно-оранжевый цвет и может испачкать одежду, которую потом вы вряд ли отстираете.
masterclub.online
Травление хлорным железом — Помощь начинающему — Помощь начинающему — Главная
Для разводки печатной платы я использовал программу Sprint-Layout 4.0. Очень хорошая бесплатная программа с русским интерфейсом и широкими возможностями печати. Скачивал по ссылке http://vrtp.ru/screenshots/161_Plata.zip. Минут через 15-20 и получаем разведенную плату под SMD компоненты. Скачать мою схему вы можете здесь же (файл board.lay) Для изготовления плат я использую «ацетоновую» технологию вместо «утюжной». Тонер лазерного принтера помимо плавления, очень хорошо растворяется в ацетоне и при этом прилипает к меди (и не только к ней). Чтобы не покупать пол-литра ацетона, можно купить жидкость для снятия лака, которым пользуется прекрасная половина человечества, чтобы смывать лак с ногтей. Его можно взять у любимой девушки, жены, мамы, племянницы (нужное подчеркнуть). Сначала зеркальное изображение разводки платы (благо позволяет программа) печатается на мелованном листе. Хорошо для этой цели подходят журналы, хотя можно использовать и факсовую бумагу.

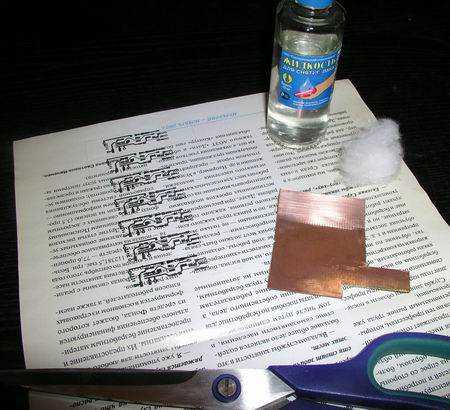

Нам необходимы: напечатанная на лазерном принтере разводка плата, ацетон, вата, зачищенный мелкой наждачкой фольгированный текстолит. Далее вырезаем напечатанное изображение, ватой обильно смоченной ацетоном протираем медь. Ждем пока подсохнет. Прикладываем тонером к меди изображение и той же ватой смачиваем бумагу, пока не увидим «проявившийся» сквозь нё рисунок платы. Смочить нужно равномерно всё изображение. Сильно переливать тоже нельзя, а то поплывет.

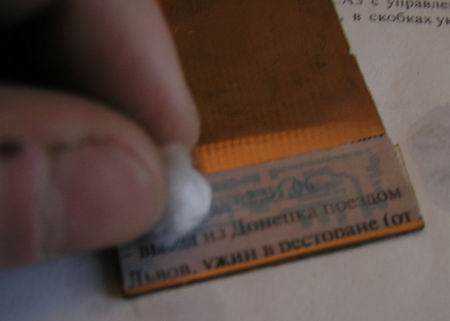

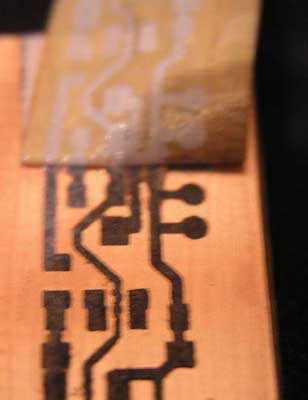

Смачиваем бумагу ацетоном. После того как изображение «проявилось», нужно дать испариться ацетону. При этом «изображение пропадет». Далее сухой бутерброд из текстолита и прилипшего к нему изображения под бумагой обильно смачиваем холодной водой. Бумага размокнет и начнет «горбиться», это значит хватит. Далее отрываем бумагу, а тонер остается. На тонере останутся ворсинки от бумаги, их нужно удалить потерев рукой.

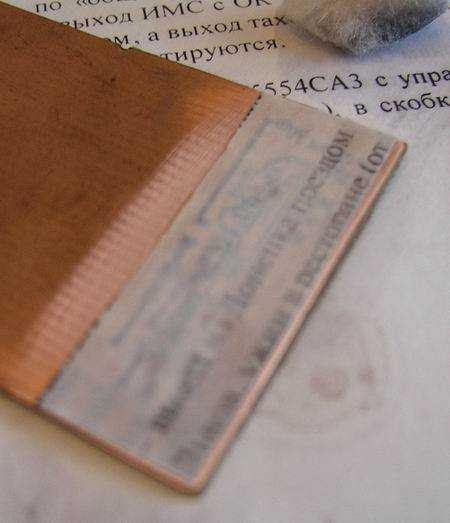

После того, как заготовка высохнет, она побелеет. Это от ацетона. Ничего страшного. Долее нужно вытравить ненужную медь. Для этого можно использовать несколько рецептов. Один из вариантов — раствор медного купороса и поваренной соли в воде в соотношении столовая ложка купороса на две столовые ложки соли в пол-литре воды. Недостатки: в таком растворе процесс идет долго, порядка 2,5 часов, даже при условии поддержания высокой температуры или увеличении концентрации компонентов. Достоинства: доступность, медный купорос можно купить в любом хозяйственном магазине, соль — без слов. Второй вариант — раствор хлорного железа в воде в соотношении 1:2. Температура травления ~ 60-70ºС. Для поддержания высокой температуры я ставлю банку с раствором в ванну и пускаю горячую воду из шланга душа, чтобы она омывала банку. Недостатки: вредные испарения, которые выделяются в процессе травления, а так же тот факт, что при попадании раствора на руки или ванную, остаются желтые пятна, поэтому нужно действовать аккуратнее. Достоинства: в растворе хлорного железа травление происходит быстрее ~ 20 мин, при условии поддержания высокой температуры. Я использовал второй метод.

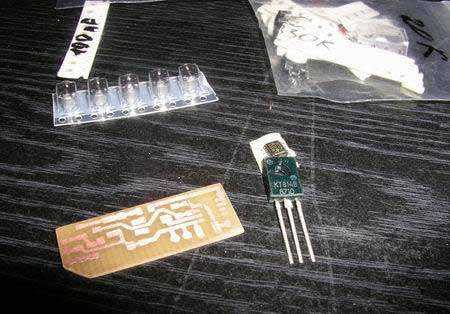

Перед травлением нужную часть будущей платы отрезаем ножницами по металлу и бросаем в раствор. Во время травления пластиковым пинцетом достаем плату из раствора и наблюдаем на процесс. По завершении травления готовую плату нужно промыть водой и высушить.

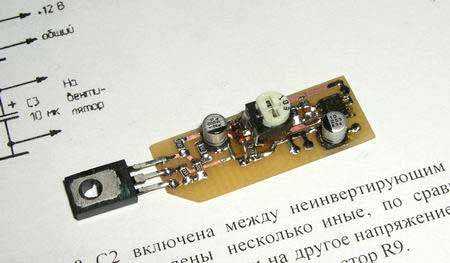

Процесс сборки платы вопросов не вызывает. Паяльник с тонким жалом, плюс паяльная паста и легкоплавкое олово минус дрожащие руки и через 20 минут получаем готовое изделие. После пайки используем тот же самый ацетон для отмывания остатков пасты с платы.
radioshema.ucoz.org
Травление в хлорном. Глюки или… ?
Маньякус 27-06-2009 18:25Попробовал протравить клинок Бирюкова. Нержа. Обезжирил и промыл все нормально. Опустил клинок — маленько пузырьки идут. Несколько раз доставал, промывал под проточной водой. В последний раз матовость понравилась, вынимаю окончательно, промываю под проточкой, беру рукой, провожу вдоль клинка, и в том месте он становится темно серым, почти черным. К тому же неравномерно.
В чем дело? Может что то не так делал? Хлорное было в порошке. Раньше с таки не встречался. Всегда было кашеобразное и с другим запахом. Покупал в чипе-дипе.
Теперь что? Как снять все что получилось. Шкуркой? Полировальной пастой?
По нерже ничего не скажу, не травил, но вообще, по травлению разница, как я понял по сталям есть. Делаю так, достал из ХЖ, промыл проточной водой и кусочком фетра с зубной пастой прохожу. Неустойчивая часть покрытия равномерно снимается. Тут все еще зависит от того как обезжирил перед травлением и от чистоты обработки поверхности клинка. Иногда уже после травления и просушки беру кусочек фетра, смачиваю бензином натираю пастой ГОИ и полирую клинок вручную.
Снять покрытие которое не нравится можно либо очень мелкой наждачкой-нулевкой вручную, либо на полировальном круге, но если на клинке были выведены четкие грани, то они могут пострадать….
Желательно бы увидеть что получилось, но думаю не стоит торопиться снимать покрытие. ИМХО, лучше попробовать пройтись фетром с пастой ГОИ, возможно исправите…
обычное дело для хлорного железа.
смазать маслом, проереть клинок самой мелкой шкуркой — станет серым
Клинок был полирован в зеркало. Обезжиривал сначала шуманитом, потом нормальным ферри. Вода лежала ровной пленкой.
Вот фото
Только что протравил клинок Широгорова, хотел получить как у Валеры Вегеры, там узор вышел, а у меня просто серый пока, да к тому же полоса не протравилась вдоль клинка как линия закалки симметрично с двух сторон. Что это может быть незнаю, но что тщательно промыл перед травлением, это факт! Все таки не первый год замужем Сама линия просматривалась как царапина и до травления, но не сильно, а теперь я ее проявил сильнее.
Кстати раствор ХЖ нужно иногда перемешивать, т.к. в результате реакции и появляются эти пузырьки от «застоя» к тому же нижний слой ХЖ протравливает немного сильнее… помешивать, тогда получается более однородно! ИМХО конечно все свои наблюдения.
Удачи!
Так я этот раствор помешивал постоянно. И клинком и палочкой. На моем клинке никаких царапин/полосок не было. И промыто тоже было тщательно.
Termist 27-06-2009 20:24После травления когда промываете НЕ ТРИТЕ, ни пальцем ни чем!!! Протравили, промыли и дайте высохнуть!!! потом уже светлей можно сделать протерев зубным порошком, только не увлекайтесь ! А вообще при травлении смотрите по цвету, а еще лучше травить до желаемого результата и после сохранить оксидную пленочку
Termist 27-06-2009 20:42еще попробуйте подогреть ХЖ будет травить нормально! а потом, как писал выше
Маньякус 27-06-2009 20:46ХЖ разводил в горячей воде.
quote:
Originally posted by Termist:
когда промываете НЕ ТРИТЕ,
Т.е. просто сполоснуть под проточной водой и дать просохнуть?Кесарь 27-06-2009 21:10
Юра, а я не думал что всё так страшно…
quote:
да к тому же полоса не протравилась вдоль клинка как линия закалки симметрично с двух сторон.
у мну такая хрень на быстрорезе была опосля уксуса…Маньякус 27-06-2009 21:19
quote:
Originally posted by Кесарь:
Юра, а я не думал что всё так страшно…
Ну да, словами не опишешь. потом покажу этот клинокКесарь 27-06-2009 21:26
quote:
Обезжиривал сначала шуманитом, потом нормальным ферри.
Юр,про ферри я догнал (мы её родную раньше юзали для протяжки проводов в труднодоступных местах, теперь вот ещё и при травлении…)
а вот что за зверь шуманит?
quote:
Originally posted by Кесарь:
а вот что за зверь шуманит?
Лёш, да это такая фигня для чистки нержи и плит. Единственное, что очищает раковину из нержавейки без больших усилий. Стоит дешево. Есть еще вюрт, чистит даже лучше, но и стоит в разу больше. Правда и запах получше.
http://www.potrebitel.ru/02/01/chish.htmКесарь 27-06-2009 22:23
а мы по старинке-пемолюксом, кротом и проч.
а обезжиривал-повторюсь-живичным скипидаром
quote:
Originally posted by Маньякус:
Т.е. просто сполоснуть под проточной водой и дать просохнуть?
именно так !
quote:
Originally posted by Кесарь:
а обезжиривал-повторюсь-живичным скипидаром
да фэри отлично обезжиривает, потрите зубной щеткой с фери под проточной водойМаньякус 28-06-2009 13:19
А хлоное сейчас везде такое, в порошке? Кто то сравнивал его и старое, кашицеобразное?
Termist 28-06-2009 13:57quote:
Originally posted by Маньякус:
кашицеобразное?
кашицеобразное-это потянувшее влагу ! если порошок поставить в сырое место или просто капнуть пару тройку капель воды то будет кашаКесарь 28-06-2009 14:04
quote:
Т.е. просто сполоснуть под проточной водой и дать просохнуть?
блин, а я под струёй теплой воды -щёткой с зубной пастой…Termist 28-06-2009 14:41
quote:
Originally posted by Кесарь:
блин, а я под струёй теплой воды -щёткой с зубной пастой…
в этом случае больше шансов получить неравномерное покрытие там чуть больше тиранули там чуть меньшеКесарь 28-06-2009 19:48
quote:
в этом случае больше шансов получить неравномерное покрытие там чуть больше тиранули там чуть меньше
век живи-век учись… а я то думал чё всё так странно… и клин уже вклеил Termist 28-06-2009 21:30
Пленка оксидная смывается то неравномерно, вот потом и гадаете, что же случилось
Маньякус 28-06-2009 22:46quote:
Originally posted by Termist:
кашицеобразное-это потянувшее влагу ! если порошок поставить в сырое место или просто капнуть пару тройку капель воды то будет каша
нифига не получилось.
насыпал две маленькие горки. в одну капнул водой. шипение и легкий дымок. покапал, но все равно, такое как раньше не стало. И запах не такой.
Рядом с другой кучкой поставил теплую воду. утром посмотрю чего будет.
Похоже надо надо на барахолку наведаться за ХЖ.Вроде там видел похожее на старый вариант.
ДокВВ 28-06-2009 22:52
Щас только что травил.
Собственно первый раз получилось хорошо при работе с хлорным железом. Травил так.
Намыл клинок, щетка, фейри, промыл проточной водой, высушил над газом.
Хлорное железо разведеное теплой водой. Туда сразу клин. Подержал там несколько минут. Достал, промыл под проточной водой, ничем не тёр.
Опять просушил над газом, и твердой стеркой снял всю пленку(очень хорошо снимается, прям скалывается). Потом шлифанул алмазной пастой на войлоке, потом отмыл с фейри, намазал нашатырем на случай если что осталось. Поверхность хорошая вышла.
quote:
Originally posted by ДокВВ:
Надо попробовать. А клинок предварительно был полирован?Termist 28-06-2009 23:24
quote:
Originally posted by ДокВВ:
Щас только что травил.
вот он , только что балтали как и шо и тут у него уже получилось, вот, что значит пробовать и ставить эксперименты Кесарь 28-06-2009 23:26
quote:
А клинок предварительно был полирован?
+100
а то я тока до 1000 шлифанул.Termist 28-06-2009 23:31
quote:
Originally posted by Кесарь:
а то я тока до 1000 шлифанул
800 грит достаточноДокВВ 28-06-2009 23:31
Нет. Клинок отшлифован до 1000. Потом травил. Потом немного полировки сверху по травленому с мелкой алмазной пастой на фетровом кругу. Для придания блеска и уменьшения шероховатости поверхности.
ДокВВ 28-06-2009 23:33Нет. Клинок отшлифован до 1000. Потом травил. Потом немного полировки сверху по травленому с мелкой алмазной пастой на фетровом кругу. Для придания блеска и уменьшения шероховатости поверхности
Termist 28-06-2009 23:35quote:
Originally posted by ДокВВ:
уменьшения шероховатости поверхности
Слав, вот эта шероховатость для тебя, как нож в сердце прямДокВВ 28-06-2009 23:48
Да, когда всякая бяка будет в этой шероховатости оставаться и ржаветь будет неприятно я думаю.
Truddum 29-06-2009 03:58Для разведения ХЖ берите ДИСТИЛЛИРОВАННУЮ ВОДУ!Проблем будет меньше. В воде из — под крана куча всего, что мы как ни жаль, вынуждены пить , но что не подходит для приготовления хим. раствора.
Антон42 29-06-2009 09:03закинул клинок х12мф в ХЖ, иногда перемешивал, спутя час достал промыл под струей воды, далее фейри, пемоксоль, зубная паста потом полировка на войлок с ГОИ, результат не понравился. Взял кусок кожи намазал пасту для шлифовки купленную в автомагазине, начал в ручную, толку нет. потом на кожу сверху положил ХБ тряпку, немного пасты и на тебе, равномерный серый цвет, даже маркировку стали немного потер и слегка замылил грань. Обычная тонкая тряпка типа от простыни.
Ножедел 29-06-2009 09:24quote:
нифига не получилось.
насыпал две маленькие горки. в одну капнул водой. шипение и легкий дымок. покапал, но все равно, такое как раньше не стало. И запах не такой.
На счет порошкового ХЖ — несколько лет назад, когда начинал опыты с травлением, покупал такое (другого и не было, да я и не знал, что бывает). В дальнейшем в тех же магазинах стали продавать «отсыревшее», я сначала расстроился, а потом привык. На неделе тут покупал снова, специально спросил продавца — есть ли порошком? Он сказал, что такого давно уже не возят, т.к. его плохо берут, все просят «отсыревший», мол лучше работает. Это говорят те, кто ХЖ использует «по назначению» (для травления печатных плат).
Хуже или лучше — не знаю. Только для порошкового у меня было свое применение. На клинки длинномеров «наводил древность». Клинок слегка припудривал порошком ХЖ и оставлял на недельку в гараже. Потом промывка и полировка войлоком. Изумительный вид 300-500 летнего железа!!!cityman 29-06-2009 10:02
Господа-товарищи, будьте так любезны, пожалуйста, выкладывайте результаты «понравилось-непонравилось» в наглядном виде! Буду очень благодарен!
Chronikulus 29-06-2009 11:16quote:
Originally posted by Truddum:
Для разведения ХЖ берите ДИСТИЛЛИРОВАННУЮ ВОДУ!Проблем будет меньше. В воде из — под крана куча всего, что мы как ни жаль, вынуждены пить , но что не подходит для приготовления хим. раствора.
хороший фильтр поставить необходимо — у меня жена даже умывается только фильтрованой водой
а пить воду из под крана… воообще жесть
Фильтры стоят и меняются раз в 2-3 месяца. Питьевые пореже.
quote:
Originally posted by Ножедел:
На неделе тут покупал снова, специально спросил продавца — есть ли порошком?
А у нас в радиомагаз тошлько порошком
Один клинок почти вернул к жижни. Шкуркой 600-800-1200-скотч-брайт. Получился хороший сатин.
А чем еще можно травануть нержу? Кроме азотной.
Termist 29-06-2009 13:53quote:
Originally posted by Маньякус:
А чем еще можно травануть нержу?
ХЖАнтон42 29-06-2009 15:33
Для наглядности паста и тряпочка, фотки гауно, не мог поймать, да и фотик садится все в торопях!
Горка ХЖ, постояла 1,5 суток рядом с водой. влагу не набрала. осталась порошком. Помнится старая просто из воздуха набирала и всегда была кашеобразной.
Termist 30-06-2009 10:55quote:
Originally posted by Маньякус:
Горка ХЖ, постояла 1,5 суток рядом с водой. влагу не набрала. осталась порошком.
подождите немного и отсыреет Chronikulus 30-06-2009 11:18
quote:
Originally posted by Маньякус:
Горка ХЖ, постояла 1,5 суток рядом с водой. влагу не набрала. осталась порошком. Помнится старая просто из воздуха набирала и всегда была кашеобразной.
у меня ХЖ купленное в ЧипИДипе — в закрытой банке быстро стало кашицей
Маньякус 30-06-2009 11:38quote:
Originally posted by Chronikulus:
у меня ХЖ купленное в ЧипИДипе — в закрытой банке быстро стало кашицей
У меня тоже оттуда. Но пока на воздухе возле мойки и рядом со стоящей водой осталось порошком.SiDimAnt 19-05-2010 13:14
Доброе время суток! Вчера первый раз пробовал травить клиночек из 65Х13 в ХЖ, примерно за неделю до этого от нечего делать наверное взял и засунул клинок в ХЖ но оно покрывало клинок до середины(посуда мелкая была), подождал минут 5-10 никакого рызультата не увидел. Затем стал шлифовать, стала проявляться граница до которой доходило ХЖ, подумал при последующем травлении она выровняеться, дошлифовал до 400, обезжирил фейри, положил в ХЖ и вот натебе граница от первого «травления» осталась даже усилилась немного да и вель клин не равномерно травиться. Можно как нибудь вообще убрать травление чтоб попробовать еще раз(пробовал шлифовать наждачкой 400 немножко светлет, а граница остаеться видимой)????
З.Ы. Фотки постараюсь вечером выложить
ТО:SiDimAnt
Сошлифуй все опять до зеркала. А на будущее… Если нержа или лигированая сталюка сразу не травится иль в ХЖ, иль в азотке, то сначала (обезжиреную уже и шлифованую) опустить в соляную к-ту, как равномерно весь клин посереет, сразу из солянки в ХЖ иль азотку и мешать. Темнеть (травиться клин начнет сверху, от соприкосновения с кислородом воздуха). Чаще вынай из р-ра весь клин (на воздухе быстрее травится), но сухости клина не допускай, опять в р-р макай. Потемнеет, но будет как бы с металлическим блеском (это фольга нетравленая сверху, ну хром там , никель из сталюки, что не жрется кислотами). Вытаскиваешь, промываешь под струей и сразу же юзаной шкуркой Р2000-2500 снимаешь в воде фольгу и появляющиюся из под нее черноту. И так в несколько заходов (с промежуточным обезжириванием) пока не удовлетворит рисунок и цвет…
Странно но нержавейка в ХЖ вообще на травится, особа если в зерколо , 440А уменя и не полерованная не протравилась .А электролиз хорошо берёт и даже с цветом можно игратся .
С_Ч 19-05-2010 21:38Мужики, я в молодые годы ну очень много печатных плат перетравил. Сталь, правда не травил. Рассказываю пару ньюансов. Если ХЖ подогреть, то травление идет в разы быстрее, но краска, закрывающая места где не надо травить, слезает. Чем выше температура, тем быстрее слезает краска. Если и не слезает, то края подтравливаются. Чтобы травление шло быстро и равномерно, я брал компрессор от аквариума, а распылитель кидал в ХЖ. Естественно, вилку — в розетку. Это, пожалуй, был самый лучший способ. Травление шло быстро и равномерно. Все это лучше делать на балконе или под вытяжкой (на работе).
Гадюкин 20-05-2010 17:50Не знаю что там за проблемы бывают, всю углеродку травлю. У меня ХЖ стоит разведёное с азоткой и водой уже полгода стоит в пластиковой бутылке от воды. Рядом обрезанная бутылка, в которой и травлю. Обезжириваю тряпочкой и стпральным порошком под струйкой воды, до полного смачивания поверхностей. Травлю не больше 2-3минут, постоянно помешивая клинком и вытаскивая его. Иногда в процессе достаю клин, стираю с него черноту той же тряпочкой с порошком и травлю снова. На всё провсё-5-10 минут. После протравки до нужного цвета, клин отмываю с тряпочкой, потом сыплю щепотку питьевой соды, и намочив-равномерно прохожусь по клиночку пальцами с содой и водой. Смываю клин под водичкой, протираю насухо и тут же наношу несколько капель растительного масла. Растираю его пальцами по всей травлёной поврхности а после этого протираю клин насухо.
Что для чего-сода-прекращает реакцию, маслице-нейтрализует последствия и консервирует оксид.
Всем спасибо зо советы. буду пробовать экспериментировать дальше
guns.allzip.org
