Травление металла в домашних условиях — этапы гравировки металла
Травлением называют процесс обработки металла, в результате которого с поверхности удаляется слой определенной толщины под воздействием активных химических веществ (кислот или солей с кислой реакцией), а также постоянного тока в ванне с электролитом.
Травление металла может преследовать различные цели и применяться в промышленности и домашних условиях. Поверхность изделия, подвергаемого травлению, получает целый ряд технологических и декоративных свойств и позволяет рассмотреть его микроструктуру в металлографический микроскоп, удалить окалину и другие неметаллические включения с поверхности, получить необходимый ювелирный орнамент или подготовить к пайке.
К травлению, называемому также электрохимической гравировкой, в домашних условиях или в гараже прибегают чаще всего для получения рельефных изображений на различных предметах с декоративными функциями. Чаще всего ему подвергают стали с высокой твердостью, обработка которых обычным гравировальным инструментом требует больших усилий.
Этот процесс не представляет высокой сложности даже при отсутствии художественных навыков, если соблюдать его технологию.
Подготовка поверхности металла
Для того, чтобы процесс травления протекал с высокой скоростью, а толщина удаляемого слоя была одинаковой, с поверхности изделия следует удалить все загрязнения и следы масел. Для этого подойдут обычные моющие и чистящие средства, используемые для мытья посуды, и тёплая вода. После мытья и просушки поверхность следует протереть фиброй, смоченной в растворителе, который, кроме обезжиривания, способствует удалению остатков влаги.
Отдельно стоит сказать о качестве обработки поверхности. Полировка в зеркало впоследствии гарантированно даст хороший контрастный рисунок даже при небольшой глубине травления. Но если ее выполнение невозможно по каким-либо причинам, поверхность можно обработать наждачной бумагой так, чтобы риски от нее шли в одном направлении. Это также даст хороший оптический эффект.
Нанесение рисунка
Для нанесения рисунка на металл можно использовать массу различных способов, работающих по одному и тому же механизму: участки, не подвергающиеся травлению, защищаются от воздействия агрессивной среды или электролита.
Способ №1
Самым доступным способом считается нанесение на защищаемые участки обычного лака для ногтей. Однако, он обладает рядом существенных недостатков:
- Вязкость лака не позволяет сделать линии достаточно тонкими для получения узоров высокой сложности;
- Необходимы хорошие способности в изобразительном искусстве;
- Исправление неточных линий затруднительно.
Способ №2
Для начала необходимо нанести защитный слой на всю поверхность изделия. Для этого можно использовать грунтовки ГФ-021, ХВ-062 или битумный лак, доступные в магазинах автозапчастей и хозтоваров. После полного высыхания покрытия при помощи гелевой ручки или тонкого маркера можно нанести контуры будущего изображения. Для этой задачи можно привлечь опытного художника.
Далее из медной (можно латунной) проволоки или прутка, диаметр которых выбирается исходя из удобства удержания в руке, необходимо сделать иглу с заострённым концом и процарапать грунтовку по линиям изображения до металла.
Более твердый материал иглы может повредить полировку поверхности изделия.
Уже на этом этапе можно оценить рельефность будущего орнамента. Для получения участков с разной глубиной травления металла, например, контуров и полутеней, этот процесс можно проводить в два и более цикла.
Важно! В процессе грунтовка не должна откалываться. Перед нанесением рисунка стоит поэкспериментировать и убедиться в том, что она пригодна для работы.
Способ №3
Понадобится лазерный принтер, глянцевая бумага, программа для обработки изображений и утюг. Выбранную картинку необходимо отформатировать (подогнать под размер, сделать зеркальной) и распечатать. Самый доступный источник глянцевой бумаги – женские журналы.
Распечатанное изображение прикладывается к поверхности, накрывается сверху обычным альбомным листом (для защиты утюга) и проглаживается. После остывания бумага смывается под струёй воды, а слой тонера остается на поверхности металла.
Таким способом часто пользуются для травления печатных плат.
Основной его недостаток – рисунок наносится только на прямолинейную поверхность.
Важно! Глянец под водой плохо виден. После высыхания необходимо убедиться в том, что он не остался на изделии.
Необходимо позаботиться о защите всех поверхностей изделия. Для этого можно использовать различные вещества. Закрыть тыльную поверхность можно обычным пластилином: он является хорошим диэлектриком.
Способы травления металла
Выбор конкретного способа зависит от многих факторов: химической активности металла, доступности химических реактивов и соображений безопасности.
Химическое травление
Выполняется в емкости с активным веществом. Для углеродистых сталей могут подойти растворы слабых кислот: лимонной, уксусной. Хорошо работает соляная кислота. К травлению в аккумуляторном электролите, азотной кислоте и преобразователе ржавчины следует относиться очень осторожно: в процессе могут выделяться ядовитые газообразные вещества, поэтому с такими реактивами лучше не работать при отсутствии вытяжного шкафа и хорошей вентиляции.
Одним из самых безопасных веществ считается насыщенный раствор хлорного железа. Его можно купить в магазинах, торгующих радиодеталями. Преимуществами раствора являются практически неограниченный срок его службы (при работе со сплавами железа) и окрашивание протравленной поверхности в ровный серый цвет.
Время протекания процесса подбирается экспериментально в зависимости от концентрации используемого реактива и активности металла.
Электрохимическое травление
Многие нержавеющие и кислотостойкие стали, например, 40Х13, 95Х18, 08Х10Н18, 03Х12Н14М2, не реагируют на воздействие кислот, поэтому для их травления используется электрохимический способ.

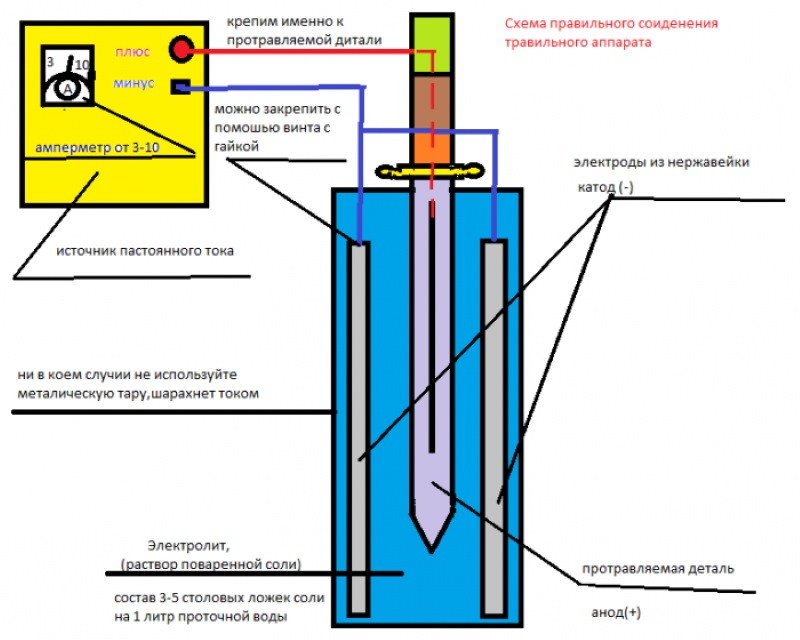

Для него понадобятся ванна для электролита из пластмассы или стекла, провода, клеммы и источник постоянного тока.В качестве электролита вполне сойдет насыщенный раствор поваренной соли. При выборе емкости для него следует помнить, что процесс может протекать достаточно бурно, этому ее объём должен быть в 2 раза больше, чем у электролита.
В качестве источника тока можно использовать аккумуляторные батареи, но лучше применять зарядное устройство (3 – 10А) с амперметром и возможностью регулировки параметров тока для выбора их оптимального значения. Обрабатываемая деталь при помощи клемм и проводника присоединяется к аноду (плюсовому контакту), в качестве катода можно использовать любую нержавеющую пластину, размещаемую в ванне параллельно к лицевой поверхности детали. После этого прибор включается в сеть.
Весь процесс может занимать от двух минут до получаса в зависимости от силы тока и площади рисунка. Глубину травления следует контролировать, периодически вынимая деталь из ванны. При этом не забываем отключать питание.

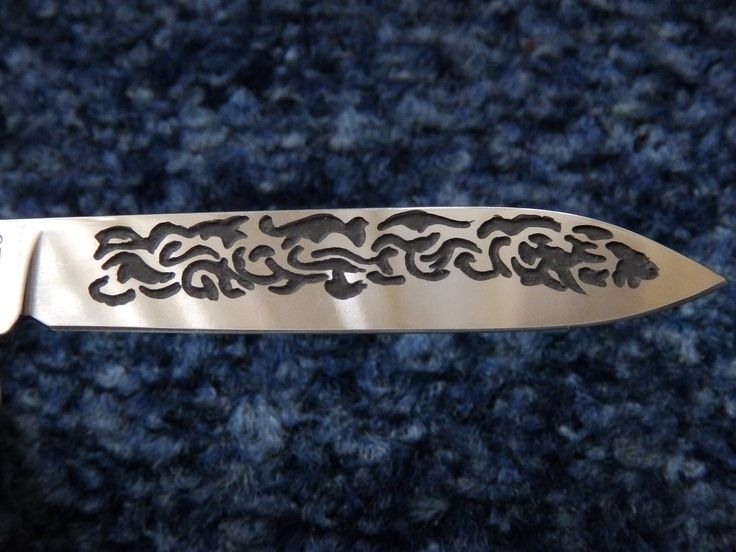

По окончании процесса защитное покрытие можно удалить подходящим растворителем и оценить результаты работы. Благодаря хорошей адгезии протравленной поверхности возможно создание цветного рисунка.
Для этого вся поверхность изделия задувается из баллона нитроэмалью, а после ее высыхания протирается куском чистой кожи, войлоком или другим безабразивным материалом.
С полированной поверхности краска удаляется, оставаясь только во впадинах.
Гальваническое травление металла электрохимическим способом
Травление металла гальваническим способом отличается от жидкого отсутствие необходимости использования кислот, дающих вредные испарения и считается наиболее безопасной методикой. Гальванический способ травления подразумевает под собой использование электролитических растворов на основе медного, железного, цинкового купороса и нашатыря. Сама операция гальванического травления металла происходит гораздо быстрее, а контуры вытравленного рисунка получаются более резкими и отчетливыми. Химическое травление проводят путем погружения изделий в травильный раствор без воздействия электрического тока. Наибольший процент деталей, покрываемых в гальваническом цехе, из низкоуглеродистой стали, которые имеют на поверхности окисный слой, неравномерный по толщине. Слой окалины пористый, поэтому при травлении в растворах кислот вместе с окислами происходит частичное растворение металла.
В состав протравы не входят едкие кислоты, вследствие чего отсутствуют вредные испарения и не образуются вредные для здоровья газы.
Процесс травления
Для травления окисла двухвалентного железа используют в основном растворы серной и соляной кислот. Необходимо процесс травления осуществлять таким образом, чтобы травление в растворе основного металла было минимальным. Это зависит от состава раствора, концентрации кислот и температуры. В растворе соляной кислоте, в отличие от серной, травление окалины происходит за счет ее химического растворения. На практике используют 10 – 20 % растворы соляной кислоты при комнатной температуре. При травлении в растворе серной кислоты оптимальная концентрация 20 – 25%, температура 50 – 600С. Учитывая различный характер воздействия кислот на железо и его окислы, для травления применяют смеси растворов: серной кислоты – 5%, соляной – 15% или серной 10%, соляной – 10%.
Процесс травления кроме удаления окалины, сопровождается выделением водорода, при этом в растворе происходит наводораживание поверхности, приводящее к охрупчиванию.
В зависимости от материала заготовки используются разные электролитические растворы:
- Сталь и железо — нашатырь и железный купорос
- Медь и ее сплавы (бронза, латунь)- медный купорос
- Цинк – цинковый купорос.
