Травление металла солью – Травление ножа в домашних условиях в солевом растворе – Травление металла в домашних условиях. Как нанести изображения на железо: пошаговая инструкция

Травление металла в солевом растворе. Художественное травление металла

Художественное электрохимическое травление металла - один из способов нанесения узора на изделия из металла (амулеты, ножи, клинки и т.д.), по сравнению с гравировкой он менее кропотлив и занимает меньше времени. В этой статье, Вы узнаете, как своими руками украсить лезвие ножа .

Шаг 1

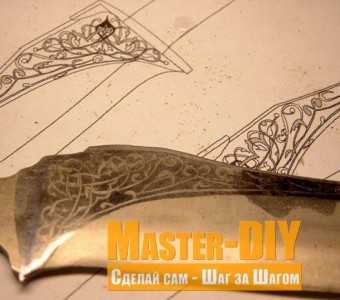

Начнем с создания эскиза, который будем переносить на лезвие ножа. Тему эскиза можете выбрать любую - посмотреть какие есть на других клинка, придумать свою, перенести какой-нибудь рисунок и т.д. - все зависит от Вашей фантазии и воображения.

После того, как выбрали узор, нужно перенести его на лезвие. Для этого поместим лезвие ножа в сканер, отсканируем и откроем сканированное изображение в графическом редакторе, обрисуем контуры клинка; наложим выбранный узор, изображение и отредактируем его. Получившийся эскиз следует продублировать в зеркальном отражении и распечатываем.

Шаг 2

Возьмем лезвие ножа и покроем его лаком, лак можно разбавить нитрорастворителем, так лак быстрее высохнет и нанесем на лезвие с помощью аэрографа или кисточки. Используем лак, т.к. он в течение суток сохраняет пластичность и не крошится.

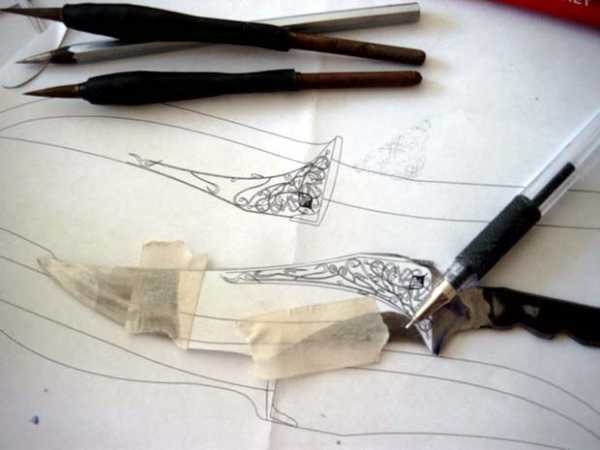

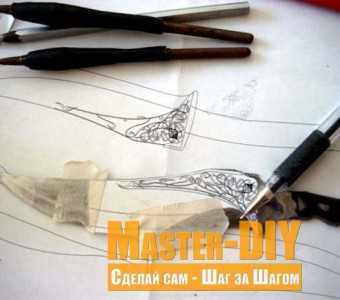

Вырезаем эскиз, чтобы было проще подогнать к клинку, "зачерняем" обратную сторону карандашом и крепим к лезвию с помощью малярного скотча.

Шаг 3

Процарапаем узор на поверхности лака с помощью скрабберов с различной заточкой. Важно: не повредите лезвие скраббером, а то на нем будут царапины.

Шаг 4

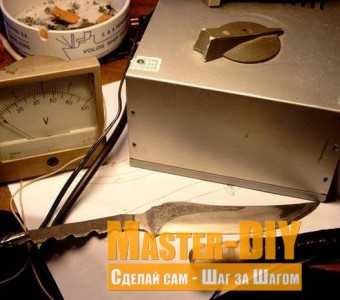

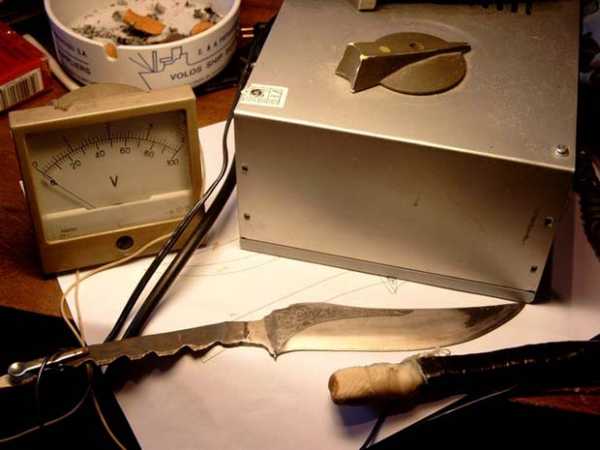

В качестве источника питания, можно использовать переменным трансформатором, например, от игрушечной железной дороги (предельный вольтаж - 12В).Термоусадочный кембрик служит изоляцией. Фланель: медная/латунная пластина-приблизительно 100/7мм.

Травление металла начинаем с того, что кладем ткань на пластинку и все это замачиваем в соляном растворе. После этого начинаем травить - быстрым касанием, не следует долго держать, т.к. лак может перегреться. Когда у рисунка будет законченный вид, выключите агрегат и протрем лезвие растворителем.

Данный метод травления металла хорош тем, что проще контролировать процесс, в отличие от травления в сосуде целиком, достаточно пройтись по рисунку несколько раз.

Если с поверхности метала нужно удалить ржавчину, окись в растворах соли или различных кислот, то такой процесс называется травление металла. Существует два способа травления металла: химическое и электрохимическое. При химическом травлении изделия из стали опускают в сосуд, который наполнен раствором соляной или серной кислоты. Этот процесс нужно делать быстро, чтоб не повредить основной металл. При химическом травлении металла взаимодействует железо с кислотами, и в результате этого выделяется водород. На поверхности образуются пузырьки. Что бы этого избежать, то в ванну добавляют специальные добавки. Они делают так званную защитную пленку, при которой сам металл защищён от водорода. Обычно при химическом травлении нужно использовать бетонные или деревянные баки. Внутри они должны быть выложены из кислотоупорных плиток. Очень хорошо травить ржавчину специальными травильными пастами. Сначала берут одну пасту, затем другую, смывают ее, и уже после паяют деталь всем известным обычным способом. Если же у вас медное изделие, или его сплав, то для таких изделий используют серную или азотную кислоты. А изделия из алюминия желательно травить в растворе щелочей. Только лишь в единичных случаях используют соляную кислоту. В серной кислоте делают травление изделиям из никеля. При электрохимическом травлении изделие опускают в электролитическую ванну в качестве анода или катода. Но этот способ требует немало времени. Если же вы решили использовать анодное травление, то использовать нужно растворы кислот или же соли щелочей металла. Очистка изделия происходит очень быстро. Поэтому вы должны быть внимательны, и строго делать все по инструкции. Если же нет, то изделие может раствориться почти полностью! При катодном травлении металла применяют свинец в качестве анода, и используют также растворы кислот и соли щелочей металла. Если сталь вашего изделия каленная, то такой способ травления не подходит. Будьте аккуратнее с кислотами и не работайте без специальных навыков и средств защиты!

Гальваническое травление металла

Но помимо химического и электрохимического травления используют также и гальванический метод. При таком травлении используют электрическую батарею. Этот метод имеет очень много преимуществ. Одним из преимуществ есть время. Таким способом намного быстрее происходит травление металла, и после обработки контуры изделия более четкие. При гальваническом способе травления не используются различные кислоты, чем безопасно для здоровья человека. Наше изделие является анодом, и его вешают на проволоку, следовательно, погрузив его в ванну, в которой содержится протрава. Раствор нашатыря и железный купорос используют для травления изделия из стали и железа. Для меди, бронзы и латуни используют только исключительно раствор медного купороса. А если наше изделие из цинка, то тут хорошо подойдет цинковый купорос. Вот таких есть два метода травления металлов.

В домашних условиях можно также сделать травл

barmintea.ru

Кладовая полезных знаний: Метод электрохимического травления металлов


Основой методики является метод электрохимического травления металлов. Коротко он заключается в следующем: Деталь, на которой делается надпись, рисунок (предварительно нанесенный специальным лаком), погружается в раствор электролита, она является анодом. То есть к ней подключен (+) источника тока. Катодом, который также погружен в раствор электролита, служит полоска нержавеющей стали. К ней подключен (–) источника тока. При включении тока происходит электрохимическое травление, то есть растворение незащищенных лаком поверхностей детали.


На рисунке схематично показан принцип процесса.

Цифрами показаны:

1. Металлическая деталь.

2. Протравленный участок.

3. Слой лака сохраняет металл не протравленным.

Такова основа. Теперь рассмотрим весь процесс подробно.

1. Подготовка детали.

Как правило, она сводится к тщательному обезжириванию поверхностей, на которых будет наноситься лак. Для чего это делается? Во-первых, на обезжиренную поверхность лак приклеивается очень прочно, что гарантирует, что в процессе травления его не оторвет то детали, что приведет к неустранимому браку в виде нежелательно протравленных участков. Так можно вообще испортить изделие.

Во-вторых: если на поверхности, подлежащей травлению, останется не обезжиренный участок. К примеру, даже отпечаток вашего собственного пальца! Этот жир может сработать как слой лака, защитив поверхность от травления. И тогда вы получите вытравленный отпечаток пальца. Этот дефект неприятный, но в большинстве случаев устранимый методом повторной травки.

И так очистим поверхность от посторонней грязи, мусора и пр. Обязательно нужно одевать резиновые перчатки, чтобы не оставить отпечатки пальцев. Да и работать так в горячей воде легче.

Фото: промывка ножа под проточной водой с мылом.

Обезжиривают путем замачивания детали в растворе мыла, стирального порошка в горячей воде на некоторое время. Затем нужно тщательно прочистить деталь щеткой (подойдет зубная) в том же растворе. Особое внимание глухим (не сквозным) отверстиям. Они промываются очень трудно. Оставлять там грязь нельзя. Промывка проводится под струей воды как можно тщательно. Не снимайте перчатки! Далее с этого момента вообще крайне нежелательно прикасаться к детали руками без перчаток, во избежание появления выше описанных дефектов. Если все же вы коснулись детали, лучше повторить процесс обезжиривания. Как проверить качество обезжиривания? Очень просто. С хорошо обезжиренного металла вода стекает полностью, не оставляя капель и потеков. Если остаются капли, вода прилипает к металлу (точное выражение), то в этих местах есть жир. Потрите их щеткой с раствором более тщательно и повторите промывку и проверку.

Еще один секрет. Для обезжиривания сложных деталей, имеющих трудно промываемые отверстия, щели и пр. используют ультразвуковую ванну. В домашних условиях с успехом заменяемую бытовой ультразвуковой компактной машинкой. Применение ультразвука значительно сокращает время обезжиривания и повышает качество. Но в большинстве случаев в этом нет необходимости.

Мелкие детали можно обезжирить путем протирки ватой с зубным порошком, смоченным спиртом. Порошок содержит соду, которая и удалит жир. Очень быстрый способ обезжиривания, но требует определенного навыка.

Фото: обезжиривание с помощью спирта и зубного порошка.

2. Приготовление специального лака.

Для нанесения надписей и рисунков на металл используется специальный лак. Состав и метод приготовления отработан в результате практической работы и при выполнении этих рекомендаций гарантирует качество работы. Лак обеспечивает надежную защиту участков детали от вытравливания и легко удаляется в конце процесса. Нам понадобятся следующие ингредиенты для его приготовления:

- Гудрон. Вещество черного цвета, хрупкое. Широко используется в строительстве для целей гидроизоляции кровли, при ремонте дорог. Продается в магазинах стройматериалов большими кусками по 50 кг. Для наших целей такое количество не понадобится. Поэтому кусок гудрона проще поискать на стройках, спросить у рабочих, заливающих кровлю либо ремонтирующих дороги. В таких случаях как правило остаются осколки, которые просто выбрасывают. Важно найти чистый, без примесей песка и другого мусора образец. Содержание посторонних примесей крайне не желательно и значительно снизит качество готового лака. Основной компонент. Требуемое количество практически равно объему готового лака.

- Канифоль. Хрупкое вещество янтарного цвета. Изготавливается из сосновой смолы. Широко применяется при пайке электротехнических изделий. Недорогая. Продается в хозяйственных магазинах, также может продаваться в составе наборов для пайки, совместно с паяльником и оловом. Требуемое количество в измельченном виде спичечный коробок (около 30 куб.см.). Примерно.

- Скипидар живичный. Горючая жидкость, используется как растворитель некоторых красок и лаков. Продается в хозяйственных отделах рядом с краской. Обычно в бутылках по 0,5 литра. Достаточно одной бутылки.

Как видите, все три вещества легкодоступны и недороги. Также не опасны для здоровья.

Гудрон необходимо измельчить (расколоть молотком) и поместить в металлическую посуду с крышкой, в которой и будем готовить лак. Добавим туда скипидар и помешиваем для растворения. Можно оставить на некоторое время для растворения кусочков гудрона. Канифоль так же измельчают и перемешивают с кусочками гудрона. Хотя некоторые источники рекомендуют добавлять канифоль в уже растворенный гудрон. Тут главное обеспечить расплавление и равномерное их перемешивание. Желательно получить вязкость жидкой сметаны. Теперь необходимо подогреть смесь для лучшего перемешивания.

Нагревание проводят на электроплитке, на слабом режиме нагрева. Применять нагрев на газовой горелке не рекомендуется по причине опасности возгорания. Важнейший вопрос пожарной безопасности выделяю отдельно.

Внимание! Лак и его компоненты огнеопасны!

Не пользуйтесь источниками открытого огня для нагрева лака и не варите лак в близи огня! Испарения от расплавленного гудрона также огнеопасны! Если над расплавом лака появился серовато-белый дым, это сигнал опасного перегрева. Не открывайте крышку! Пары могут вспыхнуть в любую секунду даже от простого помешивания. Немедленно и осторожно без рывков снимите посуду с лаком с нагретой плиты и остудите. Не варите лак в жилых помещениях, лучше это делать в хорошо проветриваемых местах, так как появляется характерный запах. На всякий случай приготовьте кусок плотной ткани. Если лак вспыхнул, не паникуйте! Не тушите его водой! Накройте посуду плотной крышкой либо закройте горение плотной тканью. Пламя сразу погаснет без доступа кислорода. При тушении водой можно ошпариться водяным паром, горящие брызги лака попадут на тело, одежду и предметы, и тогда неизбежны ожоги и пожар в помещении! Никогда не отходите от варящегося лака.

Основная причина всех пожаров - забыли лак на плитке и ушли пить чай!

При соблюдении разумных мер предосторожности вы избежите возгорания. Случаев пожаров на производстве в наше время практически не бывает.

Нагревание при помешивании проводят до температуры 60-70 градусов. При этом гарантировано перемешиваются компоненты и получается лак с необходимыми свойствами. Теперь лак можно остудить и залить для хранения в посуду с плотной крышкой. При охлаждении лак немного загустеет.

Упрощенное приготовления лака.

Необходимо приобрести готовый битумный лак. Он также свободно продается в отделах красок и растворителей. Применяется в быту для защиты водопроводных труб от ржавчины. Лак разбавляют скипидаром и добавляют мелко измельченную канифоль. Примерно спичечный коробок канифоли на 0,5 литра лака. Тщательно перемешивают при слабом нагревании до полного растворения. Не забываем о пожарной безопасности! Остужаем и наливаем в посуду для хранения.

Перед непосредственным использованием лак разводят скипидаром до необходимой густоты. Лак не портится при хранении долгое время. Если он и загустеет, то всегда можно разбавить скипидаром.

3. Нанесение рисунка на нож (другую деталь).

Вы скажете, что нарисовать рисунок либо надпись может только опытный художник. А как быть тому, у кого нет способностей художника? Здесь ситуация вовсе не безнадежная. Даже опытные художники прибегают к простым хитростям, позволяющим значительно повысить качество и скорость рисовки. Воспользовавшись такой методикой, практически любой человек (Конечно, если руки не трясутся!) может успешно достичь хорошего качества. А небольшой практический опыт значительно придаст уверенности в работе.

Для начала необходимо определиться с будущей миниатюрой или надписью. Сделать карандашный предварительный рисунок в масштабе 1:1 (он называется эскиз). При этом вам никто не запрещает вырезать ножницами подходящий рисунок из журнала, газеты и т.д. Также можно выполнить его на компьютере, кто знаком с необходимыми программами, установить необходимый масштаб и распечатать.

Теперь нанесем рисунок на обезжиренную поверхность ножа, детали с помощью переводной бумаги! Только нужно использовать цветную переводку желтого, красного, белого цветов (есть и такая). Переводка черного и фиолетового цветов не оставляет следов на металле.

Фото: На нож нанесена надпись переводной бумагой желтого цвета.

Также размечены горизонтальные линии для написания ровных букв.

Совет от опытного мастера: Чтобы рисунок не сместился при копировании, его и переводную бумагу закрепляют кусочками скотча. Затем карандашом, ручкой переводят рисунок. Отпечатки линий от переводной бумаги позволят легко и точно продолжить работу лаком.

4. Рисунок лаком.

Для прорисовки будущего рисунка, надписи приготовленным лаком нужно использовать тонкие кисти, либо перья. Подобрав оптимальную густоту лака и немного потренировавшись можно быстро научиться прорисовывать переведенный рисунок. При наличии некоторого опыта также можно свободно выполнять надписи пером даже без предварительной разметки с помощью переводной бумаги.

Фото: художник обводит переведенную надпись лаком с помощью кисти. Обратите внимание: используется деревянная подставка для кисти руки. Подставка в виде скамеечки высотой 3 см. над поверхностью стола. (шириной 6 см, длина 30 см). Облегчает точность работы и снимает напряжение, позволяя долго работать без утомления. Подставка исключает касание рукой обезжиренную поверхность металла.

Операция требует определенного навыка и терпения. Не отчаивайтесь, если с первого раза не получилось. Всегда можно легко смыть лак с помощью того- же скипидара, растворителя, бензина (только использовать чистый неэтилированный бензин для зажигалок "нефрас" либо "калоша", этилированый бензин ядовит!) и повторить попытку снова.

Также рекомендуется использовать специальные увеличительные стекла, бинокулярные очки для уменьшения утомления зрения.

Фото: Бинокулярные очки с увеличением 5Х.

Совет врача: При работе в очках рекомендуется время от времени оторваться от работы и посмотреть в окно в даль. Так отдыхают глазные нервы и сохраняется острота зрения.

Фото: Узор на ноже нарисован лаком. Обратите внимание: сплошная обкраска лаком мест, не подлежащих травлению выполнена не полностью. Это сделано с расчетом на последующую защиту поверхности с помощью пластилина!

5. Предварительная сушка лака.

Следующая технологическая операция - предварительное подсушивание лака до полутвердого состояния. Для этого достаточно оставить деталь в проветриваемом месте на 2-3 часа при комнатной температуре. Произойдет частичное высушивание лака и его загустевание.

6. Окончательная проработка рисунка.

Во время нанесения рисунка кистью либо пером, возможно, вы допустили некоторые неточности, ошибки и закрасили те места, которые нужно было оставить под травку. Теперь можно исправить все эти дефекты. Остро заточенной палочкой из дерева, оргстекла, текстолита либо тонкой металлической иглой необходимо удалить лак с излишне закрашенных участков. Также нужно подчистить края кривых линий, сделав их более ровными и привлекательными. Подравнивание границ линий также имеет важное значение в виду того, что слой лака у края рисунка всегда тоньше, и появляется возможность его нежелательного протравливания. Удаляя лак с границ линий мы тем самым делаем пограничный слой лака более толстым и увеличиваем его надежность.

Фото: инструменты для окончательной проработки рисунка. Палочка из оргстекла, игла на конце палочки от старой кисточки, перовая ручка.

При окончательной проработке также выполняют операцию гравировки. Она заключается в процарапывании тонких линий с помощью острой иглы, закрепленной на конце палочки от старой кисточки. Так можно выполнить очень тонкие протравленные линии либо написать надпись, имитировать номер ножа.

Удаление крупинок лишнего лака нужно выполнять сдуванием либо с помощью ваты, смоченной в спирте. Спирт не растворяет лак и легко удаляет мусор. Если воспользоваться скипидаром, чистым бензином (калоша) либо любым другим растворителем рисунок просто смоется совсем. Так можно удалять неудачные результаты работы, что очень возможно на начальном этапе.

Фото: Очень хорошо видны тонкие линии, процарапанные иголкой.

Для этой операции желательно использовать лупу, бинокулярные очки.

Окончательно сушить лак можно различными способами. Сушка очень важная и ответственная операция, от качества которой зависит результат работы.

Самый распространенный и надежный способ - это сушка в сушильном шкафе. Температура 100-130 град. Время сушки - 30-40 мин. После чего охлаждение при комнатной температуре. Однако такой способ применяют при больших объемах работ. В домашних условиях можно рекомендовать сушку в старой электро-духовке, установленной на самую слабую ступень нагрева. Не используйте духовки, которыми пользуются для приготовления пищи! Оставшийся запах надолго сохранится и сделает невозможным приготовление пищи! Если по забывчивости превысить время сушки, возможны случаи пересушки лака.

Другой способ - это естественная сушка. Просто оставляем деталь при комнатной температуре в проветриваемом месте. Обычно за 3-4 дня лак высыхает полностью. Сушка достаточно качественная, но очень уж долгая. Для ускорения процесса применяют настольные тепло-вентиляторы, при помощью которого сушка происходит за 1-2 часа.

Фото: Сушка лака с помощью тепловентилятора.

1 - тепловентилятор.

2 - Детали.

После чего включают режим холодного потока воздуха и деталь быстро остывает до комнатной температуры. Пожалуй, это единственный способ сушки для деталей, имеющих элементы, боящихся нагрева. Например, выполнение надписи на ноже, у которого уже собрана ручка. Нагревать такой нож в сушильном шкафу нельзя, можно просто сжечь ручку!

Особое предупреждение касается ножей, у которых ручка крепится к клинку с помощью склеивания эпоксидной смолой. При нагревании до 80-90 градусов смола размягчается и разрушается. При остывании она уже не затвердеет снова. С таким ножом можно работать только после разборки. Как снять ручку? Очень просто: нагрейте клинок до 80-90 градусов, и вытащите ручку!

При естественной сушке опасности пересушить лак практически нет.

Скоростной способ сушки возможен при использовании электроплитки. Деталь держат при помощи теплоизоляционного приспособления (можно плоскогубцами) над нагретой поверхностью электроплитки в 5-10 см. Способ достаточно опасен в перегревом лака и его возгоранием. Окончанием нагрева считают момент достижения температуры 100-130 град. При такой температуре капля воды, попавшая на нагреваемую деталь, шипит и катается по поверхности. Что может служить простейшим индикатором нагрева. Затем следует остывание до комнатной температуры. Если перегреть деталь, можно очень легко пересушить лак.

Качественно просушенный лак приобретает жесткость и при надавливании кончиком ногтя не остается вмятины.

8. Опасность пересушивания лака.

При перегреве либо слишком долгой сушке лак становится черезмерно прочным до такой степени, что удалить его при помощи бензина либо любого другого растворителя становится невозможно! Такой лак превращается в прочное покрытие, снять которое возможно только механическим способом: шлифовкой наждачной бумагой либо даже на наждаке!

Так можно очень легко испортить деталь либо нож. Не забывайте, о детали, находящейся в сушильном шкафу либо над плиткой! Лучше установить таймер для напоминания!

Забывчивость главная причина пересушки и пожаров!

Не забывайте о правилах пожарной безопасности! Все выше сказанные меры предосторожности остаются актуальными и при этой операции!

Внимательно осмотрите качество просушенного лака. Очень возможно появление пузырьков, возникающих при очень быстром нагреве. Их необходимо подкрасить и дополнительно недолго подсушить.

Фото: деталь после травления, пузырьки, возникшие при сушке привели к появлению нежелательно протравленых точек (выделено красным). Дефект неустранимый.

9. Операция после сушки.

Перед последующей травкой необходимо дополнительно промыть и обезжирить деталь, что делают путем легкого протирания ватой, смоченной спиртом и небольшим количеством обычного зубного порошка. Затем окончательно чистым спиртом. О необходимости этого мы уже говорили в главе, посвященной обезжириванию поверхности. Также вы дополнительно проверите прочность просушенного лака.

10. Подготовка детали к травлению.

Вовсе не обязательно закрашивать все остальные поверхности тем же лаком. Достаточно ограничиться только зоной около надписи, рисунка. Для защиты можно с успехом применять пластилин, полиэтилен и другие подручные материалы. Очень могут пригодиться пластиковые крышки и упаковка от майонеза и др. продуктов, из которой удобно вырезать необходимые шаблоны. Полиэтиленовой пленкой нужно тщательно обернуть ручку ножа, закрепив ее изолентой, скотчем. Пластилин, обычный, детский достаточно надежно защитит поверхности металла от травления. Вообще необходимо стараться по возможности обязательно защищать большие закрашенные поверхности дополнительно слоем пластилина, что даст дополнительную защиту от нежелательных протрав. Забегая немного вперед, заметим, что сразу необходимо позаботиться о закреплении электрода, место закрепления также необходимо защитить. На этом этапе не может быть каких-то конкретных рекомендаций, тут все зависит от ваших возможностей и свойств конкретной детали. Главное требование - обеспечить герметичную защиту частей, не подвергаемых травлению.

Фото: нож подготовлен для травления надписи. Ручка защищена слоем полиэтилена и скотча. Клинок защищен при помощи пластилина. Оставлена открытой только вытравливаемая надпись.

Фото: деталь подготовлена для травления. Защита при помощи пластилина. Хорошо видна проволока для подключения тока.

11. Установка для травления.

Общее устройство установки можно подробно рассмотреть на схеме. Она состоит из источника постоянного тока, сосуда (ванны) для травления с электролитом, электродов из нержавеющей стали (катодов), детали, подвергаемой травлению и проводников, соединяющих источник тока с электродами.

Поясним подробнее.

Источник постоянного тока.

В общем случае источник должен обеспечивать постоянный ток силой 3-10 ампер, обязателен амперметр, постоянно показывающий ток. Желательно иметь защиту от короткого замыкания по неосторожности, которая с успехом обеспечивается плавким предохранителем соответствующего номинала. На практике вовсе нет необходимости приобретать дорогостоящий источник тока с цифровой индикацией и встроенным таймером. Отличное решение - это устройство для зарядки автомобильных аккумуляторов. Очень возможно, что оно давно есть в вашем гараже. Да и купить недорого. Как правило, такие устройства снабжены амперметром, предохранителем и переключателем силы тока. Для мастеров, знакомых с электросхемами можно рекомендовать собрать самодельный выпрямитель. Замечу, что сглаживающие конденсаторы на выходе источника тока вовсе не обязательны, вполне пригоден выпрямленный, ток с наличием пульсаций. Для импульсных источников тока конденсатор все же необходим.

Ванна для травления.

Желательно, чтобы ванна была изготовлена из непроводящего ток материала. Например: полиэтилен, пластмассы и т.д. Главное требование: деталь должна свободно помещаться в ванне полностью погруженная в электролит. Возможно, проводить травку и в металлической посуде, но при этом необходимо изолировать как электроды (катоды) так и деталь от электрического контакта между собой. Помните, что при этом значительно увеличивается опасность поражения током! Нельзя прикасаться к металлической ванне при включенном токе! Такую ванну необходимо заземлить. Самый безопасный способ все же использовать неметаллическую посуду. Проявите изобретательность. К примеру, для травки длинных клинков мечей, сабель, шашек в качестве ванны используют обрезок полиэтиленовой трубы диаметром 150-200 мм и необходимой длины. С низу труба разумеется заглушена крышкой. Часто для травки единичного экземпляра ножа вполне можно приспособить полиэтиленовую бутыль из-под минералки, пива 1,5 либо 2 литра, предварительно отрезав верхнюю часть. Хотя электролит и достаточно безвреден, все же не рекомендуется использовать пищевую посуду для травления.

Состав электролита.

Для травки большинства современных нержавеющих сталей пригоден простой раствор поваренной соли! На литр простой (не дистиллят) горячей воды 3-5 столовых ложек соли и тщательно перемешать. Иногда рекомендуют добавлять в такой электролит 8-10 миллилитров соляной кислоты (концентрированной). Соблюдайте крайнюю осторожность при обращении с кислотой! Хотя на практике травка прекрасно проходит и без нее.

Для травления ржавеющих сортов сталей, меди, латуни, алюминия в раствор соли добавляют столовую ложку медного купороса. Он продается в хозяйственных отделах, удобрения (порошок голубовато-зеленого цвета). Замечу, что алюминий будет травиться вообще без подключения тока, с выделением большого количества тепла. Возможно закипание электролита.

Электролит относительно безвреден для здоровья, можно работать без перчаток, но будут трудно-смываемые пятна. После работы необходимо все же промыть руки с мылом в теплой воде. Вполне возможно смывать использованный электролит в городскую канализацию, совместно с большим количеством воды. Электролит имеет ограниченный ресурс работы. То есть в процессе травления он насыщается солями металла и постепенно теряет свои свойства. Также скапливаются нерастворимые осадки коричневого и зеленого цвета и загрязняют рисунок, мешают наблюдать процесс. Такой электролит нужно заменить. Либо дать отстояться и аккуратно перелить, выбросив осадок.

Раньше для травления без применения электротока использовали растворы сильных кислот. Мы не рекомендуем это делать. Это достаточно опасный и вредный для здоровья процесс, требующий вытяжной вентиляции, работать необходимо в очках с применением средств защиты. К тому же современные стали настолько устойчивы к кислотам, что потребуется много времени без гарантии результата.

А наш простой безопасный электролит справляется с любыми сталями!

Электроды (катоды, - ).

Самый подходящий материал для изготовления это - мягкая нержавеющая сталь. Она используется для изготовления посуды, термосов, баков для воды, ложек, вилок. Чаще всего электроды представляют собой полоски листовой стали, расположенные с двух сторон по стенкам ванны травления. Если деталь имеет вытравливаемый рисунок с одной стороны, необходимо разместить электрод напротив вытравляемой поверхности, в противном случае возможно травление с различной (неравномерной) глубиной, что является заметным дефектом. Соответственно, если травим сразу две противоположные стороны детали (ножа) электроды должны быть с двух противоположных сторон. Размер электродов (их площадь поверхности) не особенно критичны. Главное, электрод должен превышать вытравливаемую площадь, в противном случае возможно получение неравномерной глубины травления. Для травления небольшой надписи на ноже автор с успехом воспользовался старой столовой ложкой из нержавейки. (Правда потом ее пришлось долго чистить наждачной шкуркой!) Срок службы катодов не ограниченный. Они не растворяются при работе, а только загрязняются. На них осаждаются соли металлов, при травлении латуни на них осаждается слой меди.

Фото: травление латуни. На электроде через 15 мин с начала процесса появился слой меди, который легко удаляется промывкой в горячей воде. После чего продолжили травление.

Уход за ними заключается в промывке горячей водой и немного зачистить наждачной шкуркой. Пластины катодов обязательно должны иметь отверстия, к которым крепятся клеммы подключения проводников. Простой и надежный способ - зажимание провода с помощью винта с гайкой и шайбами. Обеспечьте надежный контакт! Слабый контакт служит причиной нагрева, искрения и электрод может отключиться незаметно для вас! И потом будете гадать, почему одна сторона детали протравилась хорошо, а другая очень слабо.

Требований два: они должны выдерживать ток до 10 ампер без нагрева и иметь водостойкую изоляцию.

Комната для травления

(Щелкните по картинке чтобы ее увеличить)

Фото скрытой камерой: комната для травления на предприятии.

1 - Источники тока.

2 - Ванна для травления нерж.сталей.

3 - Пластилин.

4 - Ванна для травления латуни - малая. Изготовлена из полиэтиленового бака 50 литров. Накрыта полиэтиленом.

5 - Ванна для травления латуни - большая.

6 - Вытяжная вентиляция. Использовалась при травлении кислотами. В настоящее время не работает.

12. Процесс травления.

Собираем установку согласно схеме. Особое внимание уделяем правильному соблюдению полярности. Жестко закрепляем деталь и электроды в ванне. Проверим, нет ли между ними короткого замыкания. Сила тока для травления рисунка на одном ноже среднего размера составляет около 3-х ампер. Необходимо настроить устройство для зарядки аккумуляторов на минимальное значение тока. Увеличение силы тока приведет к более быстрому травлению, но все -же не рекомендуется из-за возможного явления срыва лака. Постоянно наблюдайте за процессом. Появление на поверхности электролита кусочков лака говорит о возможном частичном отрыве лака. Необходимо остановить процесс, достать деталь, аккуратно промыть под слоем воды и внимательно осмотреть. Места, где лак оторвало, необходимо подкрасить заново и снова подсушить. После чего продолжить процесс. Если вы будете вытравливать рисунок либо надпись больших размеров, соответственно нужно увеличить и силу тока. Время на травления необходимо 30-60 минут. В среднем за 45 минут можно добиться достаточной глубины травления. Контролируют глубину визуально, время от времени доставая деталь. Для нанесения номера ножа либо тонкой надписи достаточно небольшой глубины и времени 15-20 минут. Со временем вы приобретете опыт и сможете с достаточной точностью определять, когда необходимо завершить травление.

Фото: травление в стеклянной банке.

Электрод и деталь закреплены при помощи бельевых прищепок. Электрод расположен только с одной стороны, что не совсем правильно. Однако процесс прошел на удивление успешно.

Протравленную деталь отсоединить от электродов (предварительно отключив ток!), убирают пластилин и другие средства защиты. Лак смывают тряпочкой, смоченной в скипидаре. Окончательную, чистовую промывку делают бензином калоша (для зажигалок).

Полученный рисунок, надпись имеют серо-матовый фон. Необходимо заметить, что на фоне рисунка находятся соли металла и другие несмываемые вещества, продукты травления. Они не вредны для здоровья и таким ножом можно разрезать пищу. Для большинства целей работу можно считать оконченной.

Фото: Готовый рисунок на ноже. Время травления 30 минут. Сила тока 2.5 Ампера. Дефектов нет.

Фото: Деталь из латуни. Травление закончено.

Фото: Та же деталь. Пластилин удален, лак смыт скипидаром. Хорошо видна глубина травления. Время травления 45 мин. Сила тока 1.2 Ампера. Процесс успешно выполнен в стеклянной банке!

14. Дополнительная операция по обработке фоновой поверхности рисунка.

Немного потрудившись, можно придать фону рисунка металлический блеск, очистив его от продуктов травки.

Фото: Полированный рисунок имеет блестящий фон и выглядит более привлекательно.

Это делают методом полировки рисунка, да и весь остальной нож не мешает привести к хорошему состоянию. Для чего нам понадобятся следующие материалы:

1. Электро-наждак либо электродрель с устройством крепления к столу.

2. Ворсяной круг с синтетическим ворсом.

3. Алмазная полировальная паста. Величина зерна 10-40 мкм либо 7-10 мкм. Соответствуют серый, синий и зеленый цвета паст. Алмазные пасты имеют цвета, соответствующие размеру зерна. Можно использовать пасты с мелким зерном 2-3 мкм (желтый цвет), она даст очень хороший блеск, но работать придется подольше.

Фото: Полировка рисунка алмазной пастой с зерном 7-10 Мкм (зеленого цвета). Самодельный наждак изготовлен на основе двигателя от стиральной машинки.

Как вы уже наверное догадались, необходимо закрепить круг на наждаке либо дрели и тщательно прополировать рисунок с применением алмазной пасты. Операция настолько простая, что не требует подробного описания. Нужно только напомнить, что работать необходимо в защитных очках и перчатках. Крепко держите нож! Велика опасность порезаться, особенно, если он хорошо заточен! Время от времени протирайте поверхность тряпочкой, смоченной в бензине. Довольно быстро фоновая, а также другие поверхности приобретут металлический блеск.

Фото: придание окончательного блеска с помощью алмазной пасты с зерном 2-3 мкм (соответствует желтый цвет). Обратите внимание: используется круг из мягкой ткани.

В заключение можно заметить, что небольшие надписи можно отполировать без применения наждака и пр. Старая зубная щетка с успехом заменит полировальный круг. Однако, времени потребуется на такую чистку значительно больше.

Фото: полировка рисунка старой зубной щеткой.

15. Заключение.

В данном руководстве мы рассмотрели только самые важные, ключевые моменты метода. В каждом конкретном случае могут быть отступления в зависимости от задач и ваших возможностей. Не бойтесь импровизировать и экспериментировать! (Конечно не на вещах заказчика). Можно с уверенностью утверждать, что небольшая практика придаст уверенности и позволит вам добиться отличных результатов.

Фото: Примеры удачно выполненной работы.

rybalov-yury.blogspot.com

Травление металла своими руками

Травление металла это один из способов его художественной обработки, когда за счет электрохимических или просто химических процессов верхнему слою придаются особые свойства, например, зернистость или объем. Технология травления позволяет выполнять по металлу, как рельефные – углубленные, композиции, так и барельефные, когда рисунок выступает над фоном. Желающих привнести особый декор в свое жилье, просто элементарную отделку фурнитуры много, но большинство не решаются на нее из-за этих химических процессов с непонятными реактивами, которые и в дом то заносить страшно. Все правильно, многие составы ядовиты, но есть и бытовые технологии, а как происходит травление металла в домашних условиях, читайте в этом материале.

Подготовка

Сущностью процесса травления металла является немеханическое удаление с поверхности его небольшого слоя на определенную глубину, поэтому подготовительным этапом считается именно подготовка металла к химическому на него воздействию. Поверхность под травление тщательно зачищается, с нее удаляются все загрязнения, причем, если имеются пятна ржавчины необходимо и их зачистить до чистого металла. Не лишне все следы абразивного воздействия – царапины и видимые риски, заполировать, используя войлочные круги и полировальные пасты, придавая поверхности не обязательно зеркальное отражение, но характерный, равномерный металлический блеск. Теперь металл обезжириваем, смывая не только следы зачистки и полировки, а так же пятна от собственных пальцев, являющихся жировой пленкой на поверхности металла.

Обезжиренную деталь покрываем, закрашиваем нитрокраской, т.к. нужен быстросохнущий состав. Составов мастик и защитных лаков много, поэтому берите, что найдется, главное, чтобы образуемая защитная пленка не растворялась при травлении. На высохший слой краски переводим рисунок и процарапываем его чем либо острым до освобождения поверхности. Выбирая острый инструмент желательной убедиться, что его твердость ниже нашего металла, что бы счищая разметку не оставлять царапин на нем. Протираем бензином или спиртом наше «художество» и можно травить.

Травление

Для травления железа будем использовать железный купорос, для медных изделий, соответственно, медный, продающиеся в сыпучем виде в магазинах для дачников. Разводим купленный пакетик в воде и опускаем нашу деталь в раствор, причем от времени нахождения зависит глубина травления, чем дольше, тем глубже. Процесс лучше вести все же в проветриваемом помещении или на свежем воздухе балкона, обезопасив дыхание от ненужных испарений. Процесс не пятиминутный, поэтому спокойно оставляем травиться всю ночь, а то и больше, смывая по окончании не только реактивы, но и защитную краску.

Если процесс поляризовать, т.е. сделать электрохимическим, то качество заметно возрастет, да и время сократится. Для этого подключаем к детали минус, плюс на другую железку – анод, и подключаем к маломощному выпрямителю, можно даже к заряднику телефона. Величина проходящего тока определяет скорость процессов, поэтому тут надо экспериментировать, не бросаясь «бомбить» мобильник или детские игрушки, многих устраивает лишь автомобильный аккумулятор.

Довольно оригинальный результат можно получить, если положить на нашу подготовленную деталь ватный диск, смоченный концентрированным раствором обычной поваренной соли и так же задействовать гальванику. Постоянно увлажняя и перемещая анодный электрод, мы так же осуществляем травление, не забывая про элементарную электробезопасность и доступ свежего воздуха.

dekormyhome.ru

Художественное травление металла | all-he

Согласитесь, изделия из металла (ножи, клинки, амулеты…) выглядят гораздо красивее, если они украшены узорами, орнаментами. Но как нанести узор на металлическую поверхность? Гравировка? Можно и этим методом, однако есть еще несколько. Один из них носит название — художественное электрохимическое травление металла.
В данной статье вы узнаете, как украсить лезвие ножа. Ниже описан весь процесс от рисования эскиза до процесса травления металла в домашних условиях.

Разработка и нанесение рисунка

Эскиз

Сюжетный рисунок, растительный орнамент, логотип или просто фраза – это лишь малый перечень идей рисунка, который будет красиво запечатлен на клинке. Выберите, какой узор вы хотите видеть на клинке и начинайте создание эскиза. Можно нарисовать самостоятельно или попросить профессионалов.

После чего нужно перенести рисунок на клинок. Для этого помещаем клинок в сканер, переносим изображение в программу CorelDraw, где обрисовываем контуры клинка. Далее накладываем подходящий орнамент. Результат следует продублировать в зеркальном отображении и отправить в печать.

Лакирование клинка и перенос рисунка

Клинок надо покрыть лаком заранее. Можно воспользоваться матовым лаком для пластмассовых моделей-копий. Лак нужно разбавить нитрорасстворителем, чтобы быстрее высох, и нанести аэрографом (можно и кисточкой). Лак используется потому, что в течение суток сохраняет пластичность и не крошится под скраббером.

Вырезаем эскиз, чтобы было проще подогнать к клинку, «зачерняем» оборотную сторону карандашом, крепим на клинке малярной лентой. После прорисовываем тонкой ручкой орнамент. В итоге получается рисунок на лаке.

Процарапывание рисунка

Рисунок по поверхности лака процарапываем с помощью скрабберов с различной заточкой. Важно, чтобы металл скраббера не был тверже металла клинка, а то будут царапины.

Особенности рисунка

В нашем примере травится «поле» (это самый сложный вариант, т.к. рисунок процарапать труднее), хотя возможен и более доступный вариант, когда травятся исключительно контуры рисунка.

Травление металла

Можно воспользоваться переменным трансформатором, к примеру, от игрушечной железной дороги. Он будет адаптером для мини-дрели, которая для тонких работ незаменима. Предельный вольтаж – 12В, чего с лихвой хватает. Термоусадочный кембрик служит изоляцией.

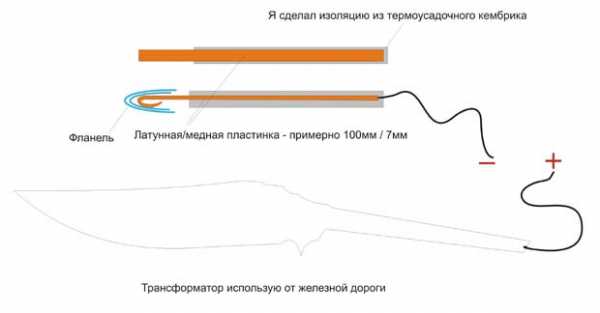

Фланель: Медная/латунная пластинка – приблизительно 100\7 мм.

Электрохимическое травление металла начинаем с того что кладем ткань на пластинку и все это замачиваем в соляном растворе (не стоит жалеть соли). После начинаем травить – быстрыми касаниями, не следует долго держать, т.к. лак может перегреться.

Результат

Описанный метод травление металла в домашних условиях хорош тем, что здесь проще проконтролировать процесс, в отличие от травления в сосуде «целиком». Нужно лишь пройтись по рисунку несколько раз (ранее советуем потренироваться на черновых заготовках, чтобы не испортить клинок). Когда у рисунка будет законченный вид, выключайте агрегат и протрите клинок растворителем. Собственно в этом и заключается метод художественного травления металла.

По материалам сайта: namuradan-k.se-ua.net

all-he.ru

Травление металлов

Удаление с поверхности металлов окислов, ржавчины и окалины в растворах кислот, солей или щелочей называется травлением. Травление осуществляется химическим и электрохимическим способами.

Химическое травление. Химическое травление стальных изделий выполняется путем погружения изделий в раствор серной или соляной кислот. При погружении изделия в растворы кислот во взаимодействие с ними вступают не только имеющиеся на поверхности металла окислы, но и металлическое железо.

Процесс травления следует вести таким образом, чтобы при быстром растворении окислов травление основного металла было как можно меньше. Относительная скорость процессов растворения металлов и их окислов зависит от состава окислов, концентрации кислот, температуры процесса и т. д. Увеличение концентрации серной и соляной кислот ускоряет растворение как окислов, так и чистого железа.

Для удаления с железа пленки FeO наиболее целесообразно пользоваться 10% -ной НСl. Повышение температуры кислот также способствует резкому увеличению скорости травления; оптимальной температурой травления для серной кислоты следует считать 60°, для соляной 40°. Образующаяся в ванне в результате травления соль FeSO4 снижает скорость травления; повышение содержания в растворе соли FеСl2, наоборот, увеличивает скорость травления.

При химическом травлении сталей в результате взаимодействия железа с кислотами происходит интенсивное выделение водорода, который диффундирует в поверхностный слой металла, делает его хрупким и вызывает образование на поверхности так называемых «травильных пузырьков». Для устранения этого явления в травильную ванну добавляют специальные добавки (замедлители КС, МН), которые создают при травлении защитную пленку, предохраняющую металл от вредного действия водорода.

Мелкие изделия загружаются в ванну в корзинах или лотках. Если перед паянием требуется очистить не все изделие, а только паяный шов, то лучше всего пользоваться 10— 15%-ным раствором соляной кислоты (наносить на шов при помощи кисточки) с последующей промывкой водой.

Для травления изделий из меди и медных сплавов часто применяют растворы соляной, серной или азотной кислот, но более надежные результаты дает травление в 8%-ном растворе серной кислоты с добавкой 10% хромпика. Изделия из алюминия и его сплавов рекомендуется травить в растворе щелочей, но иногда для этой цели пользуются и соляной кислотой.

Травление изделий из никеля и его сплавов производится в 20% -ном растворе серной кислоты с добавкой хромового ангидрида при температуре 60—80°. Изделия из мельхиора травятся в 10%-ном растворе серной кислоты с добавкой 1,5% хромпика. После травления необходима обязательная промывка в горячей воде с небольшим количеством винного камня.

Электролитическое травление. Очистка изделий методом погружения в травильную ванну в большинстве случаев требует значительного времени. Для ускорения процесса очистки применяется электролитический способ травления, при котором изделие помещают в качестве анода (анодное травление) или катода (катодное травление) в электролитическую ванну.

В случае анодного травления электролитом обычно служат растворы кислот или солей щелочных металлов; очистка происходит путем быстрого электролитического растворения, поэтому требуется строгое соблюдение установленного режима, в противном случае произойдет чрезмерное растворение металла. Катодом служат нерастворимые в электролите материалы, главным образом свинец и иногда железо.

Плотность анодного тока выбирается в зависимости от состояния поверхности изделия и от требуемой скорости процесса; в практике плотность тока колеблется в пределах 5—200 а/дм2. Процесс ведут обычно при комнатной температуре; длительность процесса подбирается опытным путем и лежит в пределах от 30 сек. до 30 мин.

При катодном травлении в качестве анода применяют обычно свинец или его сплав с 6—10% сурьмы; электролитом служат растворы кислот или смеси их с солями щелочных металлов. Очистка поверхности металла от окислов по этому методу происходит действием образующегося на катоде атомарного водорода, который восстанавливает окислы металла, а газообразный водород механически отрывает их от поверхности металла. Катодное травление сопровождается наводораживанием поверхностного слоя изделия, поэтому применение этого способа очистки для закаленных сталей не рекомендуется.

Уменьшения наводораживания стали достигают введением в электролит солей свинца и олова. Во избежание коррозии, которая может начаться от наличия остатков кислот и солей на изделии, желательно после травления произвести нейтрализацию остатков травильных растворов. Для этой цели изделия погружают в 2,5—5,0% -ный раствор кальцинированной соды на 1/2—1 мин. при комнатной температуре и после промывки в холодной и горячей воде тщательно вые шивают.

После такой обработки хранение паяемых деталей в сухом помещении не вызовет коррозии их поверхности. Для того, чтобы подготовленное изделие не окислилось снова, рекомендуется возможно скорее производить пайку его.

studfiles.net

Травление металлов | Ножи ручной работы

Травление металлов имеет своей целью или сплошное растворение тонкого слоя с поверхности металла - матовое травление, или вытравление на поверхности только отдельных мест - травление рисунков, букв. В последнем случае поверхность металла покрывается защитным слоем, на который наносится рисунок, прорезываемый острым инструментом (иглой) до металла, с тем, чтобы дать в этих местах доступ травящей жидкости. Для получения рельефных знаков на металле, а именно значков, медалей, клише, офортов и гравюр применяется способ протравливания самого металла в кислоте. А как обойтись бе кислоты ? Очень просто ! Для этого надо купить на радиорынке или в химическом магазине хлорное железо (обычная ржавчина), оно используется радиолюбителями для травления печатных плат из меди. Но мало кто знает, что хлорное железо травит еще и латунь, бронзу, цинк, алюминий и сталь "У" (углеродистая, которая ржавеет) !!! Это порошек земляноо цвета, который разводится водой в соотношении - 1 ложка хлорного желела на 5 - 10 частей воды. Хлорное железо можно получить и в домашних условиях, опустив горсть обычных гвоздей в соляную кислоту! Химическое травление металла - это удаление части металла химическим методом. Данный метод очень простой, не требует практически никакого оборудования и дорогих химикатов, а также весь процесс делается практически на коленке. Многие радиолюбители знают этот раствор, так как он часто применяется для травления плат. Нам понадобится: Краска НЦ-11 (либо любая другая быстросохнущая краска не растворяемая Уайт-Спиритом). Ацетон либо растворитель. Уайт-Спирит. Черная смола (ей крыши просмаливают). Поваренная соль. Медный купорос. Термины травление и напыление металлов хорошо известны. Бытует мнение, что напыление металлов сложнее процедуры травления, тем не менее, результат напыления можно увидеть повсеместно: и на солнечных очках, и на зеркальных шкафах, и на елочных игрушках. Процесс травления позволяет обработать поверхность металла таким образом, чтобы придать ей нужный оттенок или нанести на неё рельефные узоры и надписи. Травление в последнее время считается престижной технологией. Но на деле травление можно осуществить в домашних условиях. В результате на металлической поверхности вы сможете написать текст или нарисовать причудливый узор. Как правило, для травления металлов применяется два способа. В первом случае резная поверхность металла покрывается раствором, который защищает металл от травителя. Для второго случая характерна защита от протравы только некоторых областей поверхности, рисунок же подвергается травлению. Затем в обоих случаях поверхность металла погружают в травитель, в результате получается либо слегка рельефная поверхность в первом случае, либо углубленный рисунок во втором. Для того, чтобы осуществить правильное травление в домашних условиях, нужно постараться. Впервые это не всегда получается удачно. Травление металлов своими силами тем сложнее, чем сложнее задумывается рисунок. Перед травлением и напылением металлов необходимо очистить поверхность. Процедура подготовки поверхности металла включает в себя тщательную очистку от жира, ржавчины, налета и загрязнений. Для того чтобы справиться с налетом жира, следует промыть металл в бензине или спирте. С этой же целью металл прокаливают или «варят» в растворе, содержащем соду. Более сложные загрязнения удаляет раствор серной кислоты плотностью, не превышающей 10%. В растворе следует держать металл до тех пор, пока налет и ржавчина полностью не растворятся. Для улучшения результата после очистки поверхности следует отполировать металл. Но в процессе полировки следите за тем, чтобы руки не касались непосредственно поверхности металла, иначе на ней останутся жирные пятна, травитель же не может воздействовать на жир. Когда поверхность окажется абсолютно чистой, следует приступать к процедуре нанесения защитного раствора на металл. Сначала следует подогреть металл, а затем покрыть его защитным раствором. Когда он застынет, на поверхность наносят свинцовые белила. Для нанесения на металл рисунка или текста используют бумагу синего цвета. Сам узор обычно процарапывают до металла специальными острыми иглами. Завершив нанесение изображения, обрабатываемое изделие можно подвергнуть процессу протравления. Только важно, чтобы поверхность металла не была влажной, тогда травление будет более эффективным. Для завершения травления металл ополаскивают в воде, затем очищают от защитного раствора при помощи скипидара или нагревают изделие. Травящая жидкость может остаться на поверхности, чтобы её удалить, металл покрывают раствором, содержащим известь. Кислоты травителя нейтрализуются, а изделие приобретает неповторимый блеск. Итак, накладываем ткань на пластинку и все это замачиваем в крепком соляном растворе (соли не жалеть)! Затем начинаем травить — короткими касаниями, долго держать не стоит, так как можно перегреть лак. Описанный способ хорош тем, что, в отличие от травления в сосуде клинка «целиком», здесь легче контролировать процесс. Прошли по рисунку несколько раз (предварительно рекомендуется потренироваться на черновых заготовках, чтобы не испортить клинок). Когда рисунок приобретет законченный вид, выключите агрегат и протрите клинок растворителем.

Статьи по теме

Загрузка...

ksknife.com.ua

Как сделать травление металлов в домашних условиях

По-сути, травление – это процедура, которая в некоторых случаях заменяет литье, а в других – гравировку. И значительно упрощает процесс. Травлением можно получить как рельеф (углубленный рисунок), так и барельеф (рисунок, выступающий над фоном). По способу реализации, травление делится на химическое и гальваническое. Для травления металлов в домашних условиях, в принципе, годятся оба, но химический – более вредный. Кроме того контуры при химическом травлении менее четкие.

Для травления сгодится любой трансформатор, блок питания, который дает на выходе 4-7 В. Кроме того понадобится ванночка из диэлектрика, в которую поместится целиком металлическая деталь, которую вы собираетесь протравить и останется еще место для второго металлического предмета, который подсоединяется на анод.

Электролитом будет насыщенный раствор купороса. Для стали и железа это будет железный купорос, для меди и латуни – медный. Также можно использовать раствор поваренной соли или хлорного железа. Вода в любом случае предпочтительна дистиллированная.

Перед травлением деталь необходимо очистить и обезжирить. Чтобы облегчить этот процесс, припаяйте оловом к детали медную проволоку, свернутую в колечко на другом конце. Теперь можно, придерживая за кольцо, на пять минут погрузить деталь в нагретый до 50 градусов раствор едкого натра (10 %). Потом перенести ее в 15%-ный раствор серной кислоты на 1-2 минуты. Остается промыть ее в проточной горячей воде и не трогать руками.

Для того, чтобы защитить участки, которые не должны протравливаться, понадобится мастика. Готовится она так: в консервной банке плавим, помешивая, 4 части вара, 3 части воска и 2 части канифоли. Даем остыть и режем на кусочки, каждый из которых заворачиваем в марлечку. Получатся тампоны, через которые будет продавливаться необходимое количество мастики. Заготовку следует слегка подогреть, после чего сразу натереть тампоном с мастикой, добиваясь равномерного распределения мастики тонким слоем по всей поверхности детали.

Когда мастика остынет и затвердеет, ее нужно загрунтовать светлой водорастворимой краской – желтой акварелькой или свинцовыми белилами и дать просохнуть. Теперь можно рисовать обычным карандашом или переводить через копирку. По окончании ножичком и иголками мастика выскабливается до металла. Понятно, что речь идет о рельефе, то есть, углубленном рисунке.

Как все будет готово, у вас уже должны быть готовы две штанги, подсоединенные к плюсу (аноду) и минусу (катоду) трансформатора и лежащие поперек ванночки. На штангу-аноду вешаем подготовленную к травлению деталь, на вторую – любую металлическую пластинку.

Когда рисунок предполагает несколько уровней глубины, вам придется следить за процессом и периодически вытаскивать деталь, чтобы покрыть мастикой (кисточкой разогретую мастику) те участки, глубина которых уже достаточна.

По достижении задуманного результата промойте деталь скипидаром и начинайте шлифовать и полировать.

Понятно, что для инверсного рисунка покрывать мастикой пришлось бы только рисунок, но обычно просто клеят оракал, который вам нарежут по векторному рисунку в любом рекламном агентстве.

Вот и все, что стоит знать для успешного травления металлов в домашних условиях. Удачи!

Related posts:


domashnih-usloviyah.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
