Травление плат хлорным железом
Для начала надо надыбать порошок хлорного железа. Обычно его без проблем можно купить на местной радиотолкучке, где она? А где обычно сбывают ворованные мобилники, обломки телевизоров, комповое железо непонятного происхождения и пиратские компашки в промышленных масштабах? Вот это, как правило, и есть радиобарахолка 🙂
Короче, хлорное железо это такой рыжевато-бурый порошок. Очень хорошо впитывает воду и сильно пачкает одежду (попало на одежду, считай на выброс). Как все это бодяжить написано ниже. Все нагло было поперто с форума http://forum.ixbt.com + мои комментарии.
Не следует наливать горячую воду из-под крана, она грязная. Лучше брать либо дистиллированную, либо хотя бы прокипячённую. (Ну не знаю, я мутил в обычной воде из водопровода, нам же не нужно проводить высоконаучный эксперимент! А обычная хлорная бодяга и так неплохо травит.

Далее раствор можно слить в емкость, закрыть крышкой и оставить на неопределенный срок. У меня в банке хлорное железо раствором два года стояло. Потом я еще им немало плат протравил. Может это и жлобство, но я травлю раствором до тех пор, пока он еще способен растворять медь.
Выложу еще парочку своих методов изготовления плат. Вот тут dlinyj выкладывал пост как делать платы с помощью принтера. Хороший способ, но когда надо впаять пару микрух да резисторов ИМХО слишком много возни. Я делаю так:

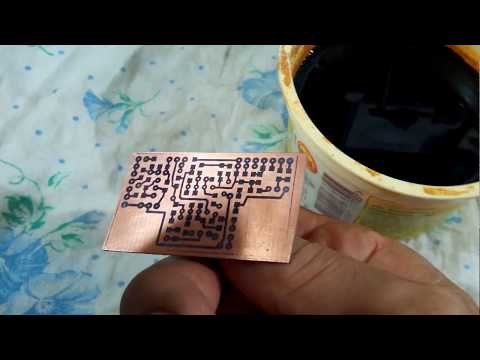

Рисую на плате фломастером дорожки, потом клею сверху широкий скотч и прорезаю в нем лезвием щели таким образом, чтобы окружить этими разрезами все нарисованные полоски. Лезать лучше бумажным резаком из серии King Size ,чтобы прорез был как можно больше, можно даже немного углубиться в медь. Далее это все кидается в теплый раствор хлорного железа. Выдержку лучше давать раза в два дольше обычного, как-никак прорезы узкие медь должно разьесть. После чего вытаскиваем плату и промываем ее. Навряд ли дорожки протравит на 100, будут перемычки. Потому все просветы надо продрать толстой иглой. Таким макаром я умудрялся делать тонюсенькие дорожки, проходящие между ног у микросхем.
- Current Music: Metallica — Untitled
Tags: Инфо
зачем это надо и как лучше это делать?

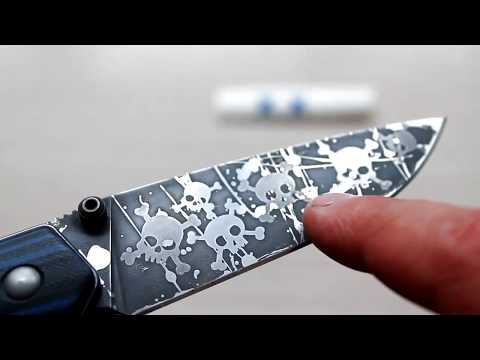

Красивый нож – это особая тема. Даже те, кто не увлекается холодным оружием, могут подолгу рассматривать эксклюзивные авторские образцы с причудливым переплетением узоров. Резная ручка – это очень красиво, но орнамент или сюжетная роспись на клинке вызывает невероятное восхищение. Наносят такие росписи с помощью техники травления металла.

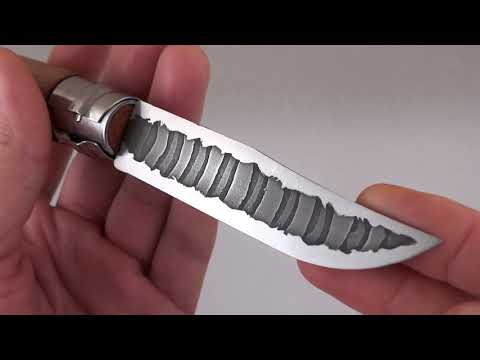

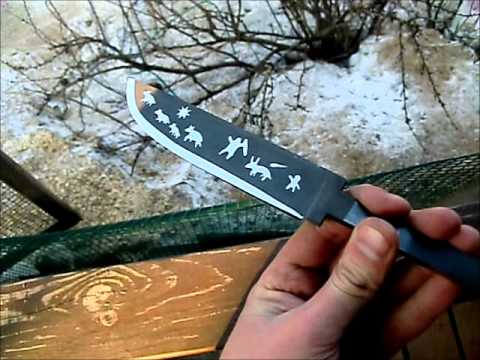

Травлением называется процесс, при котором с поверхности клинка химическим способом удаляется часть металла. Производится это исключительно в художественных, декоративных целях, поэтому так и называется – художественное травление. Этот метод известен давно, вместе с чеканкой его применяли еще несколько веков назад для декора оружия, украшений и предметов быта. На Руси для травления применяли квасной уксус, а в восточных странах – соки растений и фруктов.
Суть метода
На участки лезвия, которые не должны быть затронуты, наносится специальное покрытие, стойкое к воздействию химии. Затем металл погружается в агрессивную жидкость (это может быть кислота, электролиты). Незащищенный слой металла «съедается», оставляя под защитным покрытием рисунок или надпись. Травление бывает многослойным – в этом случае его проводят в несколько этапов.
Можно проводить процесс двумя способами: протравливать «поле», защищая контуры рисунка, или травить только контуры орнамента.
Методы травления металла
Существует три основных технологических способа травления:
- Жидкий (химический). Используются кислотные растворы.
- Электрохимический. Через раствор электролита пропускают электрический ток. Катодом для стали может служить медная или латунная пластина.
- Сухой (ионно-плазменный). Верхний слой «выпаривают» пучком ионизированной плазмы.
Последний метод применяется только на производстве, так как требует специального оборудования. Остальные вполне возможно осуществлять в домашних условиях.
Как происходит травление?

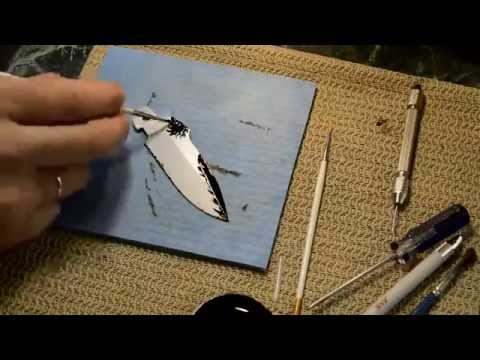

Сначала разрабатывается эскиз (орнамент, сюжетный рисунок, надпись, логотип). Его можно подготовить в компьютерных программах обработки изображений. Если узор будет с обеих сторон ножа, распечатывается два варианта в зеркальном отражении. Затем рисунок переносится на лезвие, сначала тонкой ручкой, потом процарапывается скрабберами – специальными инструментами с разной заточкой.
Перед нанесением рисунка поверхность, которая должна остаться нетронутой, обезжиривается и лакируется. Для этого используют асфальтовый лак, стойкая разметочная краска или обычный лак для ногтей. Также следует защитить торцы изделия и его РК (режущую кромку).
Перед травлением нож следует разобрать, а если травится складной нож, тщательно защитить шарнир и фиксатор, иначе механизм испортится.

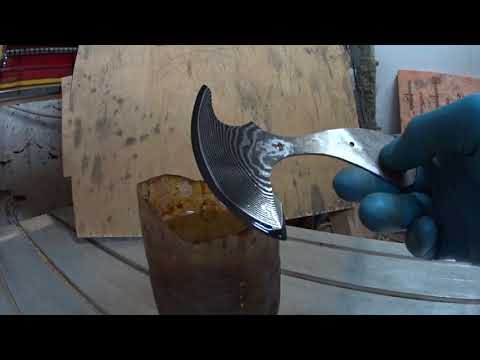

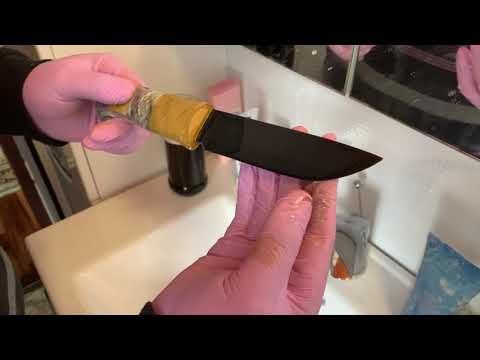

Можно погружать лезвие в кислотную ванну (не более чем на 10 минут) или производить целенаправленное травление ватной палочкой или тампоном. После этого тщательно промыть водой и проконтролировать результат, при необходимости повторить. После травления нож очищают от остатков лака, промывают и шлифуют.

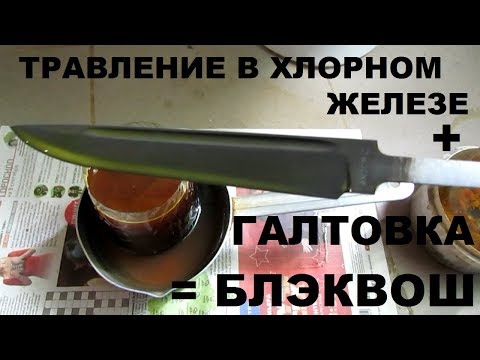

В жидком травлении используют множество различных составов: раствор соли и медного купороса, смесь лимонной кислоты, соли и перекиси водорода, соляную, азотную, уксусную кислоты. Часто используют хлорное железо – его можно купить в магазине радиодеталей. Процентное соотношение веществ в составе смеси обычно устанавливают экспериментальным путем.
Отметим, что у метода травления есть и обратная сторона: иногда с помощью этой техники недобросовестные производители подделывают структуру дамасской и булатной стали. Поэтому рекомендуем быть очень внимательными при приобретении таких ножей и покупать их только в проверенных магазинах с репутацией.

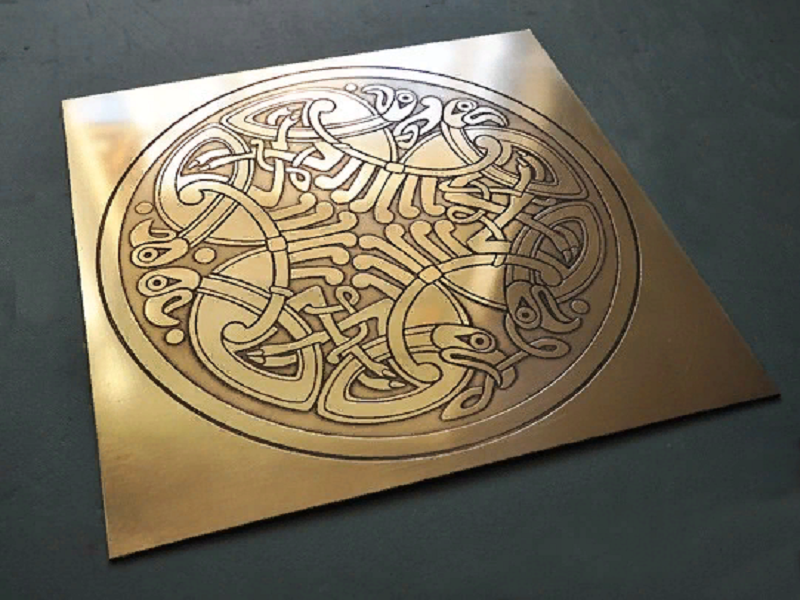

Кислотное травление своими руками | OnlineMetals.com®
1. Выберите материал для кислотного травления
Выбор металла незначительно влияет на процесс травления. Например, нейзильбер и стали травятся дольше, чем медь или латунь.
2. Подготовка материала к травлению кислотой
Перед травлением изделие должно быть полностью чистым. Масла, потускнение или другие химические вещества негативно влияют на эффективность травления. Во-первых, убедитесь, что края детали подпилены и не острые. Затем убедитесь, что поверхность подготовлена. Здесь можно использовать несколько методов.
Проще всего замочить деталь в ацетоне. Это быстро и просто, но иногда некоторые потускнения могут выдержать ванну с ацетоном.
Вы также можете почистить изделие губкой Brillo или какой-либо другой абразивной губкой. Это оставит матовую поверхность на вашей поверхности, которая повлияет на то, как будет выглядеть окончательная часть. Некоторым людям это нравится, и они используют этот метод специально, чтобы получить другую отделку. Другим это не нравится, и они обычно выбирают третий метод.
Для этого используйте обычную губку и абразивный очиститель, такой как Penny Brite или Bar Keepers Friend, чтобы почистить изделие. Это позволит получить ровную и блестящую поверхность.
3. Нанесение резиста
Помимо разработки шаблона, применение резиста является шагом, наиболее открытым для личной интерпретации.
Во-первых, материал, который вы выбираете в качестве резиста, очень неограничен. Существует множество чернил, специально предназначенных для травления, которые вы можете использовать. Есть также более легкодоступные материалы, которые, возможно, уже есть в вашем доме! Чернила перманентного маркера, такие как маркер Sharpie, хорошо работают в качестве резиста. Лак для ногтей и даже малярный скотч также хорошо работают. Еще на уроке химии в старшей школе мы делали украшения, используя малярный скотч в качестве резиста.
После того, как вы выбрали сопротивление, вам нужно применить его. Здесь есть два основных метода: покрыть резистом всю деталь или покрыть только ее часть. На изображениях Брин Глисон, которые мы используем здесь, вы видите, что она покрывает всю тарелку резистом. Другие люди, особенно ножи для травления кислотой, будут покрывать резистом только определенные части своих изделий. Все действительно зависит от того, какую часть материала вы хотите протравить.
Как только вы решите это, примените сопротивление. Убедитесь, что края и спинка также закрыты. Если вы травите нож, убедитесь, что скошенная кромка лезвия закрыта. Наносите спонжем, ватной палочкой, кистью для лака или просто рисуйте. Каким бы ни было ваше сопротивление, применяйте его наиболее подходящим способом.
4. Создайте свой дизайн
Если приложением резиста является шаблон, перейдите к шагу 5.
А если нет, то сейчас самое время сделать свой дизайн. Если ваш резист — это чернила или воск, используйте инструмент, чтобы соскоблить нужное изображение. Пример этого вы можете увидеть на картинке ниже. Если вы использовали клейкую ленту, нарисуйте свой рисунок на ленте, а затем отрежьте те части, которые вы хотите выгравировать.
Здесь вы действительно можете дать волю своему творчеству!
5. Протравите материал
Во-первых, убедитесь, что ваши СИЗ надеты. Затем вы захотите повесить изделие в ванне с кислотой. Для этого есть три основных метода, и они во многом зависят от того, что вы делаете.
Выбранный вами метод суспендирования металла в ванне с кислотой является наиболее сложной частью всего процесса.
Метод подвески:

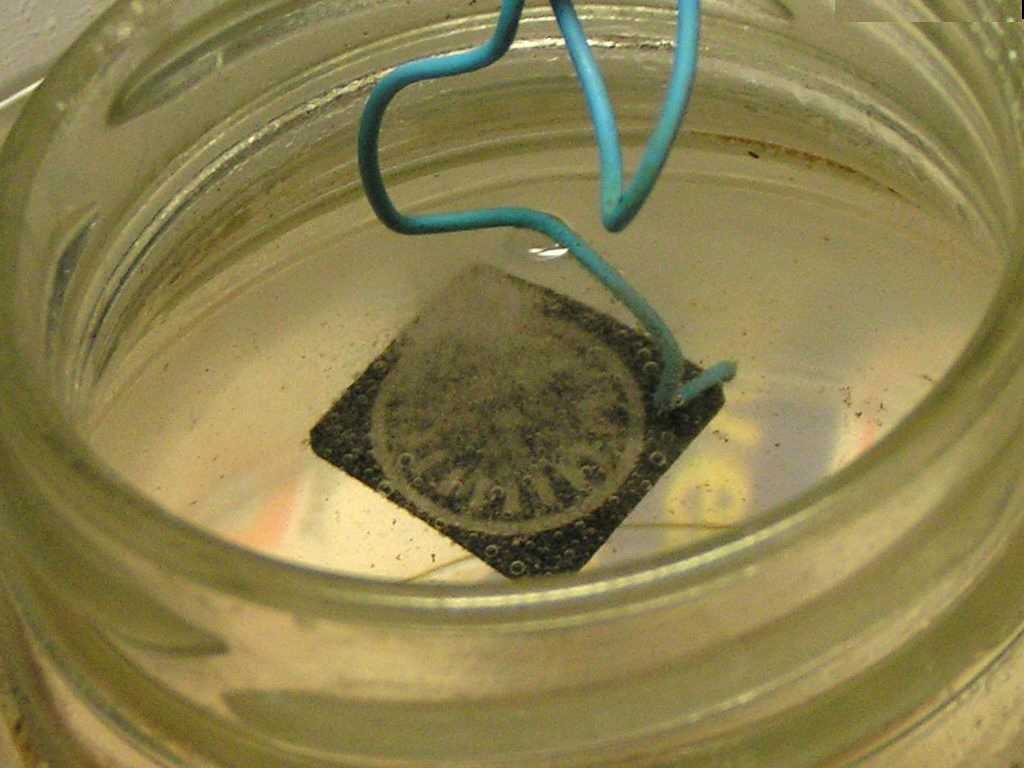

- Установка материала внутри – Если вы делаете печатную форму или другую деталь, у которой выгравирована только сторона, и ваша ванна достаточно глубокая, вы можете просто установить деталь внутрь. Если вы выберете этот метод, убедитесь, что гравируемая часть находится лицевой стороной вверх. Лодка из пенопласта
- — лучше всего подходит для небольших предметов. Используйте клейкую ленту, чтобы прикрепить кусок к нижней части небольшого блока пенопласта.
Убедитесь, что протравливаемая часть обращена в сторону от пены. Поместите «лодку» в кислоту материалом вниз. Блок будет плавать в кислоте и может быть легко удален.
- Пластиковая струна — лучше всего подходит для небольших деталей, где травятся обе стороны. Просто свяжите кусок пластиковой нитью и подвесьте его в кислоте.
Какой бы метод вы ни выбрали, просто убедитесь, что части, которые вы хотите выгравировать, не закрыты.
Поместите детали в ванну с кислотой и установите таймер. Время, в течение которого вы должны оставить детали в кислоте, зависит от металла, толщины детали и того, насколько глубоко вы хотите ее протравить. Как правило, вы будете травить его в течение 30-90 минут. Мы советуем, когда вы новичок в этом, вытаскивайте кусок, чтобы проверять его каждые 10 минут и смотреть, нравится ли он вам. Когда вы станете более опытным, вы сможете оставить его на более длительное время.
Также время от времени постукивайте по контейнеру, чтобы кислота перемешивалась.
6. Очистите изделие
После того, как вы протравили изделие, вытащите его и поместите в кислотно-нейтрализующую ванну с водой и пищевой содой. Напоминаю, что ванна представляет собой соотношение воды и пищевой соды 1:1.
Ванна будет немного пениться, и это нормально. Пусть это сидеть в течение минуты или около того. Затем возьмите зубную щетку с пищевой содой и почистите все глубокие части изделия. Это поможет убедиться, что вся кислота ушла.
После полной нейтрализации кислоты смойте пищевую соду водой.
Наконец, удалите резист с вашего изделия. Обычно для этого хорошо подходит ацетон.
На этом этапе, если вы хотите и работаете с медью, вы можете нанести патину. Для этого просто нанесите немного серы там, где вы хотите получить патину. Для меди это создаст черную или темно-коричневую патину. Многие художники наносят это на углубления в своих произведениях, а затем протирают и очищают приподнятые части металла. Процесс создает резкое облегчение, чтобы выделить вашу работу.
Поздравляем! Вы успешно завершили свое первое кислотное травление!
Альтернативные методы
Обеспокоенность по поводу воздействия на здоровье длительного воздействия кислот и растворителей вызвала исследование менее токсичных методов травления. В одной системе травления используется акриловый полимер в качестве грунта и хлорид железа для травления. Полимеры удаляются раствором карбоната натрия (стиральной соды), а не растворителями. Травление акрилового полимера также может быть успешно выполнено на более мягких металлах, таких как алюминиевый лист.
Морское травление — еще один альтернативный метод, который можно сделать с помощью домашних ингредиентов и по дешевке! Однако, хотя ингредиенты мягкие, этот метод производит токсичный газ, который нельзя вдыхать. Так что будьте осторожны! Убедитесь, что у вас есть надлежащая вентиляция и какая-то маска, чтобы предотвратить вдыхание паров.
Sandra Noble Goss: технические примечания: травление стерлингового серебра
Студия дизайна Goss
Главная | Портфолио | О | Где найти | События | Связаться | Технические примечания
Технические примечания: Травление стерлингового серебра
ТРАВЛЕНИЕ СТЕРЛИНГОВОГО СЕРЕБРА С НИТРАТОМ ЖЕЛЕЗА:
© Сандра Ноубл Госс
[Эти продвинутые методы предполагают, что у вас есть базовые навыки ювелирного дела и работы с металлом. Мы предлагаем эти технические документы, первоначально представленные как семинары, в духе обмена информацией. Мы не несем ответственности за безопасность и здоровье — это ваша ответственность. Пожалуйста, запрашивайте MSDS (паспорта безопасности материалов) для материалов при их покупке.]
В этом методе травления используется раствор нитрата железа, который также содержит азотную кислоту. Этот «травитель» не является чистой кислотой, но травит чистое серебро и стерлинговое серебро (хлорид железа , а не травит серебро).
ОСТОРОЖНО: Хотя травитель не является чистой кислотой, он представляет собой «коррозионный яд». Прочтите этикетку: избегайте попадания в глаза и на кожу, используйте при достаточной вентиляции.
МАТЕРИАЛЫ:
- «Травитель» (железа азотнокислого раствор кристалла нитрата железа + вода дистиллированная)
- выбор перманентных маркеров или лент для резиста; другие водонепроницаемые резисты (см. примечания)
- стеклянный или пластиковый контейнер с крышкой, достаточно большой, чтобы вместить кусок металла
- сода пищевая (бикарбонат соды)
- наждачная бумага (тонкая) или сверхтонкая стальная стружка, или латунная щетка
- метилгидрат
- резиновые перчатки, пластиковый пинцет
Стерлинговое серебро можно травить нитратом железа, используя те же резисты, которые используются с хлоридом железа при травлении меди или медных сплавов. Безопаснее в использовании, чем растворы азотной кислоты. Нитрат железа доступен только у поставщика химикатов (например, Nymoc в Торонто). Он бывает в кристаллической форме (напоминает крупные кристаллы сахара с легким розовато-лиловым оттенком).
Браслет из стерлингового серебра с гравировкой, Sandra Noble Goss
РЕЦЕПТ:
Следующий рецепт работает хорошо (достаточно глубокое травление занимает от 2 до 4 часов).
- 400 мл дистиллированной воды
- 300 г нитрата железа
- 1 ч.л. старый раствор нитратной кислоты (раствор 1: 5), чтобы «завести» раствор.
- Добавьте кристаллы в воду *, содержащуюся в пирексовом или пластиковом контейнере, и перемешайте пластиковой ложкой.
МЕРЫ ПРЕДОСТОРОЖНОСТИ:
Смешать под вытяжным шкафом. Кажется, что дым не выделяется, когда
травитель работает, но всегда разумно работать под вытяжкой или в хорошо проветриваемом помещении.
* ВСЕГДА ДОБАВЛЯЙТЕ НИТРАТ ЖЕЛЕЗА В ВОДУ – так же, как смешиваете кислоты.
Используйте резиновые перчатки и защитную одежду. Нитрат железа оставляет на коже стойкое пятно.
Нейтрализуйте нитрат железа с помощью пищевой соды [см. также примечания к хлориду железа]
РЕЗИСТЫ:
См. примечания по травлению хлоридом железа. Сначала прочтите их. Нитрат железа работает почти так же, только для травления требуется больше времени. Меры предосторожности такие же, как и для хлорида железа.
- Перманентные маркеры (следуйте инструкциям в примечаниях по травлению хлоридом железа). Поскольку металл остается в растворе в течение такого длительного времени, чернила могут отслаиваться. Убедитесь, что металл абсолютно чистый, с соответствующим покрытием.
- Лента — коричневая или прозрачная лента типа виолончели, например. упаковочная лента (см. примечания к хлориду железа).
- Синяя пленка PnP — фотокопия устойчива (см.
примечания о синей PnP и хлориде железа). Этот метод кажется наиболее надежным для использования с нитратом железа, поскольку он лучше, чем чернила ручки, выдерживает длительное погружение в раствор.
- Liquid Floor Polish («Future») — хороший резист для серебра, так как не отрывается в растворе. Его можно наносить кистью или промывать по всей поверхности металла и процарапывать чертилкой – подождите около 20 минут, прежде чем процарапывать рисунки.
- Лак для ногтей и водостойкие краски.
ПРОЦЕСС ТРАВЛЕНИЯ:
Поместите травитель в стеклянный или пластиковый контейнер. Прочтите этикетку, чтобы узнать о мерах предосторожности. Погрузите деталь в травитель рисунком вниз (чтобы частицы серебра могли выпасть и не мешали процессу травления). Лучше всего подвесить кусок в растворе, чтобы он не касался дна емкости. Либо повесьте кусок на проволоку, натянутую поперек контейнера (вы можете сделать язычок из ленты, чтобы прикрепить его к проволоке), либо наклейте на кусочки пенопласта (например, пенопласта), чтобы металл плавал над дном. Периодически встряхивайте раствор, осторожно постукивая по краю контейнера или устанавливая на него небольшой вибрирующий двигатель, как барботер в аквариуме.
ВАЖНО: Когда изделие протравлено до нужной глубины, снимите его, немедленно промойте водой и потрите старой зубной щеткой или латунной щеткой с пищевой содой (или раствором аммиака). Пищевая сода нейтрализует травитель и останавливает травление. Если травитель не полностью нейтрализован, он продолжит травление.
Удаление чернил спиртом:
Удаление чернил Staedtler метилгидратом [a.k.a. денатурированный спирт] Наденьте резиновые или латексные перчатки и работайте в хорошо проветриваемом помещении.
TIME:
Мои первые эксперименты заняли около 4 часов, чтобы достичь желаемой глубины травления. Более старые решения могут занять до семи часов, что делает более важным использование сильного резиста, такого как PnP Blue. Более новое решение может работать через 2 часа. Вы должны регулярно проверять глубину травления, скажем, каждый час или около того.
