Травление стали хлорным железом

Хлорное железо широко применяется в промышленности: для очистки сточных вод, используется как катализатор при окислении битумов, при получении термостойкой смолы, для получения металлов из руды. В соединении с водой, раствор хлорного железа приобретает характеристики травителя, после чего применяется для нанесения гальванического покрытия.

Травление хлорным железом является одним из наиболее популярных способов травления металла в домашних условиях. Как правило, использование данного метода применяется для снятия продуктов коррозии со столовых приборов и деталей приборов.

Хлорное железо можно как приобрести, так и получить в домашних условиях. Для этого понадобится пластиковая или стеклянная посуда, в которую помещают ржавчину, счищенную с поверхности любого металла (важно, чтобы в ее состав не входил чистый металл). Снять ржавчину можно молотком или щеткой. Порошок помещают в сосуд, залив соляной кислотой в соотношении 1:3. Полученная смесь тщательно перемешивается и открытый сосуд оставляют на неделю. Полученный раствор желто-коричневого цвета фильтруется через ткань, после чего он пригоден для применения. При работе с кислотой необходимо соблюдать правила техники безопасности: проводить работы в хорошо проветриваемом помещении, избегать попадания на открытые участки кожи, не допускать к реактивам детей. Хлорное железо при контакте с одеждой оставляет на ее поверхности трудновыводимые пятна, которые выводятся концентрированной щавелевой кислотой.

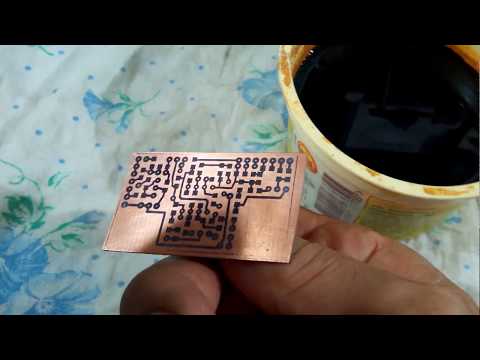

Травление хлорным железом применяется при работе с работы с медью, латунью, бронзой, цинком, алюминием и сталью. Травление безводным (порошковым) хлорным железом не требует использования кислоты, что рассматривается как достоинство метода. Порошок можно приобрести в продаже, он затем смешивается с водой в пропорции 1:5-10 (зависит от желаемой консистенции пасты). Порошок небольшими порциями добавляется в воду при постоянном тщательном перемешивании. Метод применяется так же для нанесения на металлические поверхности рисунков. Для этого на изделие наносится рисунок, а места, не предназначенные для контакта с травителем, заклеиваются скотчем. Глубина полученных углублений может быть рассчитана по следующей формуле – 0,2мм за четверть часа. Затем с поверхности под проточной водой удаляют остатки травителя, а полученные углубления заполняются краской.

Как то давно видел в сети как травят металл хлорным железом. Решил попробовать, заказал само хлорное железо, нож был, старенький но хороший.

Прошло время , и вот вчера я созрел. Решился, принёс все домой и приступил.

1)- подготовил нож, помыл, обезжирил.

2)-Взял изоленту, наклеил её на клинок и по месту вырезал что нужно, или точнее что пришло в голову. Ибо это был пробный вариант и я особо не задумывался.

Сам рисунок-шрифт двухслойный. Нижний слой руны, верхний топор.

Тоже самое делаю на другой стороне

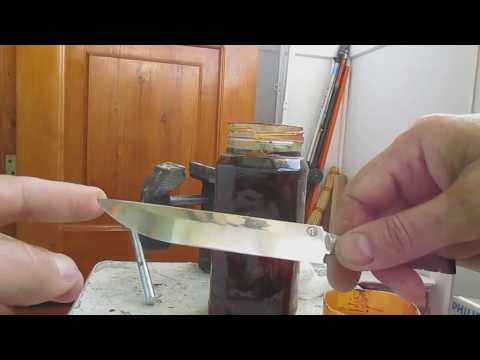

3)-подобрал баночку, такую чтоб клинок имел возможность полностью погрузиться в раствор. И сделал сам раствор 1к3. Одна треть хлорного, остальное воды. Не мешал, мешал самим ножом когда погрузил.

4)- нож в растворе, ждём 15 минут, достаем, промываем, снимаем верхний слой (меч и топор) погружаем опять на 15 мин

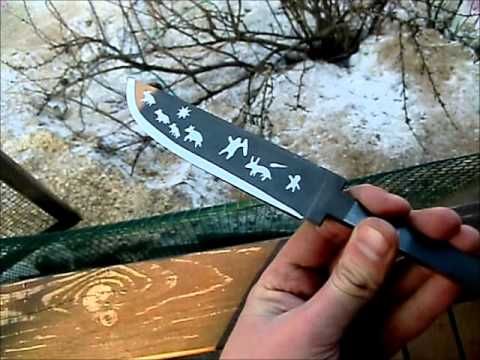

Дале достаем, промываем, снимаем изоленту, чистим-шкурим, и получаем такой вот рисунок. За счёт того что раствор я мешал самим ножом то хлопья осели на клинке, что дало ему интересный вид.

После решил ещё раз проделать тоже самое, но сделать этакую окантовку . И на выходе получился на мой взгляд симпатичный нож.

Первый блин явно не комом.

Так что, я доволен, теперь знаю как это делается.

Всем спасибо, все свободны)

Ах да, кому интересны мои труды, то милости прошу по ссылке

Сталь травят составом «Хлорное железо — 70», Азотная кислота (пл.1,4) — 650, соляная кислота (пл.1,19) — 300. После травления клинок промывают щелочным (содовым) раствором для нейтрализации остатков кислоты.

Состав выедает самые слабые частицы металла выступающие на поверхность, и заодно покрывает всю поверхность оксидной пленкой. Образовавшеяся на поверхности металла оксидная пленка повышает стойкость клинка к коррозии и позволяет получить очень приятную на вид матовую поверхность. Покрытие не самое прочное, но, в целом, удовлетворительное.

Травят, кстати, часто не ради этой пленки, а для того, чтобы проявить структуру (дамаски-булаты), или нанести рисунок или узор на сталь, либо искусстенно «состарить» клинок. Суть процесса в том, что фрагменты с различным содержанием углерода обладают различной стойкостью в отношении едких растворов, приобретая в них разные оттенки и фактуру. Рисунок на нем получается от того, что сам материал слоев и сварочные плоскости по разному взаимодействуют с реактивом. Традиционно в качестве «проявителя» использовался раствор железного купороса, а в новейшие времена ему на смену пришли сочетания всевозможных кислот.

Основной закон травления — получение прочной плёнки окислов с ярким рисунком на гладкой шлифованной поверхности. Хорошее травление получается только при высоком классе предварительной выводки и полировки (каждая царапина, разъедаемая кислотой, превращается в рытвину и смазывает рисунок), а также при минимальном времени воздействия кислоты на металл, чтобы полировка не была нарушена, а лишь окрасилась, создавая ощущение прозрачности и глубины.

Конкретная технология протравки составляет сугубый секрет каждого мастера, оберегаемый от зорких глаз соседей и конкурентов. Просто выявить рисунок — дело нехитрое, для этого достаточно смочить клинок любой кислотой (хоть долькой лимона) и наблюдать за таинством рождения дамаска, пока результат не удовлетворит вас более или менее. Но придать металлу воистину благородный вид — настоящее искусство, основанное на изрядном опыте, своем и предшественников.

В каталоге найдено 17 товаров с такой характеристикой.

Травление хлорным железом, практическая польза

sheb 25.12.2009 — 18:05

Какой вообще практический смысл травить обычные стали хлорным железом?

ybccfy 25.12.2009 — 18:09

Защита от коррозии.

sheb 25.12.2009 — 18:15

Защита от коррозии.

И что осаждается на поверхность стали?

Антон42 25. 12.2009 — 18:22

Матовое покрытие
Защита от коррозии
Проявление структуры стали

Смотря что считать обычными сталями 😊

Антон42 25.12.2009 — 18:24

узор какой нанести лаком и травануть, хотя не практический, а другой смысл 😊

Ghost2040 25.12.2009 — 18:30

И что осаждается на поверхность стали?

а на уроках химии что говорили ???
травите в кислотной среде — получите соль 😀

dblsav 25.12.2009 — 18:31

sheb
И что осаждается на поверхность стали?

Ничего не осаждается, если раствор хлорного железа свежий и в нем до этого не травили печатных плат. Однако, если травили платы, то сталь будет омедняться. Омеднение будет рыхлое и легко стираться.

sheb 25.12.2009 — 18:33

А поточнее можете сказать?К примеру фосфатирование солью Мажеф, осаждается нерастворимые соли фосфорной к-ты,воронение ржавым лаком, осаждается окись железа, никелирование хромирование и д. р ясно из названия. Повторюсь,что осаждается при обработке хлорным железом?

sheb 25.12.2009 — 18:35

а на уроках химии что говорили ???
травите в кислотной среде — получите соль

Какая соль?

sheb 25.12.2009 — 18:37

Ничего не осаждается

Ну так если не осаждается, значит нафих нада?

napalm 25.12.2009 — 18:47

Осаждается не соль, а плёнка окислов железа;точный состав, правда, не скажу. Покрытие не самое прочное, но, в целом, удовлетворительное. Травят, кстати, часто не ради этой пленки, а для того, чтобы проявить структуру (дамаски-булаты), или нанести рисунок или узор на сталь либо искусстенно «состарить» клинок.

dblsav 25.12.2009 — 18:50

sheb
Ну так если не осаждается, значит нафих нада?

Осаждаться, как мне всегда казалось происходит от слова осадок. ..
Так вот, на поверхности стали образуется оксидная пленка, а ее состав (хим. формула), мне лично, по боку, главное, что стойкость к коррозии увеличивается.

sheb 25.12.2009 — 18:58

что стойкость к коррозии увеличивается.

Увеличивается или вообще не ржавеет?

а ее состав (хим. формула), мне лично, по боку

Это как Портос говорил:»Я дерусь….. потому что дерусь». 😊

Udod 25.12.2009 — 19:04

Увеличивается или вообще не ржавеет?

Попробуйте назвать мне сталь, которая «ВООБЩЕ НЕ РЖАВЕЕТ»

sheb 25.12.2009 — 19:09

Попробуйте назвать мне сталь, которая «ВООБЩЕ НЕ РЖАВЕЕТ»

Не ржавеют воронённые и фосфатированые.

dblsav 25.12.2009 — 19:10

sheb
Это как Портос говорил:»Я дерусь….. потому что дерусь». 😊

Вам виднее 😊, мне он такого не говорил. 😊
Да и знаком я с ним не был. 😊 😊

Попробую как Сержант сказать: «Вас в Гугле забанили….. ?»(С)

dblsav 25.12.2009 — 19:13

sheb
Не ржавеют воронённые и фосфатированые.

😊, а также правильно крашенные, клееные, масляные…… 😊, можно продолжать долго, пока фантазии хватит.

Udod 25.12.2009 — 19:14

Не ржавеют воронённые и фосфатированые.

Принесите мне что-либо вороненое или фосфатированное и я найду способ ,как вернуть вам это ржавым (без удаления этого покрытия ). 😊

sheb 25.12.2009 — 19:21

Принесите мне что-либо вороненое или фосфатированное и я найду способ ,как вернуть вам это ржавым (без удаления этого покрытия ).

Я говорю про обычные земные условия эксплуатации ножа. Не найдёте вы способа, разве что обклеите ржавчиной.

Zuzamod 25.12.2009 — 19:28

ща на пальцах объясню. Когда кунаешь в кислоту или хлорное железо, эта едкая дрянь выедает самые слабые частицы металла выступающие на поверхность, и заодно покрывает всю поверхность оксидной пленкой. Вот типа того
а воронение ржавеет очень хорошо, буквально на воздухе

Udod 25.12.2009 — 19:28

Я говорю про обычные земные условия эксплуатации ножа. Не найдёте вы способа, разве что обклеите ржавчиной.
#18 IP
P.M. Ц

Земные условия для разных пользователей -понятия очень разные. Кто-то кусок хлеба отрежет ,вытрет нож и вложит в чехол, а другой порежет лучок, яблочки,капустку ,перемешает ножом салатик, обильно спрыснутый уксусом и круто посоленный ,а потом воткнет в мокрый пенек и оставит на ночь на берегу моря. 😞

dblsav 25.12.2009 — 19:40

Udod
Земные условия для разных пользователей -понятия очень разные. Кто-то кусок хлеба отрежет ,вытрет нож и вложит в чехол, а другой порежет лучок, яблочки, капустку ,перемешает ножом салатик, обильно спрыснутый уксусом и круто посоленный ,а потом воткнет в мокрый пенек и оставит на ночь на берегу моря. 😞

и к утру на пеньке останутся лишь соли фосфорной кислоты. 😊

С Виленычем (Udod) бесполезно на эту тему спорить, у него Нобелевская премия по ковке клинков из ШХ и ржавлению металлов…. 😊

sheb 25.12.2009 — 19:41

Zuzamod «а воронение ржавеет очень хорошо, буквально на воздухе»
Тото все охотники ходят со ржавыми ружжами 😊

sheb 25.12.2009 — 19:45

С Виленычем (Udod) бесполезно на эту тему спорить, у него Нобелевская премия по ковке клинков из ШХ и ржавлению металлов. …

Да знаю я Виленыча, спорили как то в прошлом году. Ножики у него отличные, но вот манера разговора-«Я начальник ты дурак»

Udod 25.12.2009 — 19:55

но вот манера разговора-«Я начальник ты дурак»

Ни в коей мере такого не думал. Просто вопрос поставлен очень некорректно. Мне, например для защиты клинков от коррозии вполне достаточно пару раз порезать ножом овощи-фрукты, и помешать горячий чаек. Клинок становится темненьким, но при нормальном уходе не ржавеет. А кто-то помнится жаловался, что у него 95Х18 покрылась ржавчиной. А хлорное железо, имхо,делает примерно тоже ,что и мой способ. Вдобавок травленый клинок имеет темный вид и на нем не видны пятна, неизбежно появляющиеся при резке всяческих продуктов.

sheb 25.12.2009 — 19:56

Не ну мне просто интересно, что лучше и как действует, не люблю я макать ножики во что попало. Вот почему на производстве не обрабатывают хлорным железом?Может Burchitai появится на форуме да разжуёт чё к чему.

Udod 25.12.2009 — 20:06

Вот почему на производстве не обрабатывают хлорным железом?

Хлорное железо весьма активно воздействует на многие металлы, поэтому на производстве его применяют там, где без него просто нельзя (травление печатных плат). Что делается обычно в специальных помещениях. В противном случае вокруг ванны с ХЖ можно получить огромное количество ржавых станков 😊.

sheb 25.12.2009 — 20:45

Хлорное железо весьма активно воздействует на многие металлы, поэтому на производстве его применяют там, где без него просто нельзя (травление печатных плат). Что делается обычно в специальных помещениях. В противном случае вокруг ванны с ХЖ можно получить огромное количество ржавых станков .

А составы для фосфатирования?Там изначально гремучая смесь, особенно для холодного фосфатирования распылением. Тоже надо спец помещение. Не шото тут не то,спец нужон чтоб рассказал. Я химиков спрашивал про хлористое железо, толком не знают, что за процессы идут. Один сказал, что ничего не осаждается. Тоже самое что в слабой соляной кислоте подержать.

Udod 25.12.2009 — 20:54

Один сказал, что ничего не осаждается. Тоже самое что в слабой соляной кислоте подержать.

Возможно. Но для человеческого организма даже самая слабая соляная кислота не слишком приятна (если в нее пальцы сУвать). А хлорное железо -нет.

Ghost2040 25.12.2009 — 22:37

а кто запретил хим воздействие кислот на метал?????
в результате реакции кислот с металлом получаем — соли, а я не говорил что пищевую соль, но не означает что ядовитая соль.
Может я и не был отличником по химии, но пусть кто то оспорит это !!!!!!

Sheb — если не хотите травить клинки, не травите, углеродка и легированные дадут после первого использования пятны, кроме эстетики ничего не пострадает, также как и травление ничего кроме эстетики не добавит ножу.
а все остальное это просто лирика на тему……..
извините, но устал от громких названий и «терминов»

dru029 25.12.2009 — 23:33

Ghost2040
а кто запретил хим воздействие кислот на метал?????
в результате реакции кислот с металлом получаем — соли, а я не говорил что пищевую соль, но не означает что ядовитая соль.
Может я и не был отличником по химии, но пусть кто то оспорит это !!!!!!
Sheb — если не хотите травить клинки, не травите, углеродка и легированные дадут после первого использования пятны, кроме эстетики ничего не пострадает, также как и травление ничего кроме эстетики не добавит ножу.
а все остальное это просто лирика на тему. …….
извините, но устал от громких названий и «терминов»

стопудово!

sheb 25.12.2009 — 23:38

Sheb — если не хотите травить клинки, не травите

Кто сказал, что не хочу?Я не писал что не хочу. Я хотел узнать каким образом, травление защищает сталь. Думал кто нибудь расскажет с научной точки зрения, а не «макни в хлорид и будет тебе счастье».Вы не можете ответить, ну так и не отвечайте, зачем раздражаться по пустякам?Может найдётся кто опишет, нет..тема усвистает в конец списка и не будет никому досаждать.

ЮЗОН 26.12.2009 — 01:58

sheb
Какой вообще практический смысл травить обычные стали хлорным железом?

Поспрашивай сдесь, может помогут.
http://forum.xumuk.ru/index.php?act=idx

cursed_feanor 26. 12.2009 — 03:06

Один сказал, что ничего не осаждается.

Ну как это… Оксид железа двухвалентного осаждается, по идее. В числе всего прочего — но все прочее надобно при травлении периодически счищать щеткой.

Приватир 26.12.2009 — 10:40

травление защищает сталь

50% в лучшем случае, из опыта с Х12МФ (и не ХЖ, а ортофосфорной кислотой), с 65Г и ШХ — %% намного меньше. Рекомендуют качественную полировку всей поверхности клинка — как коэффициент минимизации коррозии.

jonn-y 26.12.2009 — 12:43

sheb
Не ржавеют воронённые и фосфатированые.

Добро пожаловать к нам в оружейку. Явно сильного ржавения нет, но… потихоньку, полегоньку вороненые стволы ржавеют как гвозди

МухАН 26.12.2009 — 13:17

Однако, если травили платы, то сталь будет омедняться. Омеднение будет рыхлое и легко стираться.

Пробовал — наоборот, еле счистил шкуркой. А рыхлое омеднение получается от травления в медном купоросе.
С уважением.

Стреляка 05.01.2010 — 02:36

Спрошу в этой теме.

А что будет при травлении алюминия в ХЖ ? Он разрушается ?
Надо снять омеднение…

napalm 05.01.2010 — 03:46

Разрушается. И неприятно пахнет.

DECEMBER 05.01.2010 — 11:28

Да просто на поверхности создаётся плёнка окислов, замедляющих коррозию (но ни в коем случае не ИСКЛЮЧАЮЩИХ этот процесс 😊)

МухАН
А рыхлое омеднение получается от травления в медном купоросе.

В общем-то зависит от концентрации меди в самом растворе. Чем выше, тем скорее осаждение и более рыхлое и нестойкое покрытие (без применения специальных режимов и электролитов. У меня такие наблюдения 😊). Пробовал две одинаковых полированных полоски из 65Г в хлорном железе, поработавшем на печатных платах. Первая закинута на 5 минут просто в «грязный» раствор. Слой снимался тряпкой, на серо-грязной основе меди почти не оставалось. Потом «обеднил» раствор гвоздями 😊. Со второй железякой — интересный эффект — сталь протравливалась, но медный слой держался как зараза 😊. Пытался потом стравить его в чистом, без примеси меди, растворе — фиг вам! 😊 — сталь травилась ещё глубже, но медь тут же осаждалась на поверхность… Циркулировала туда-сюда чтоли?. Но раствор тоже загрязнился 😞…

chief 05.01.2010 — 12:48

Хлорное железо имеет право оксидировать металл. Ибо при «работе» восстанавливается до хлористого железа.

Kudzip11 05.01.2010 — 18:20

скиньте пропорции раствора, бо ХЖ нашел а в чем растворять и сколько, не надыбал, а на глазок как говорят, чето не доверяю, да, и время травления.
поделитесь опытом

VOVAN.K 05.01.2010 — 20:23

Kudzip11
скиньте пропорции раствора

Не-е-е,дружище, На одном клинке тряпочкой пройдёшься и смывать бежишь, а на другом ложку столовую на стакан горячей воды (а на другой клин холодной)туды-сюды болтаешь его вынимая смотришь. Опосля очищения цвет светлеет. Подсказок тебе никто не даст. Пробуй сам. А то скажешь-«насоветовали, черти».

МухАН 05.01.2010 — 21:49

2 DECEMBER
Валерий, просто я столкнулся с этим случайно. Есть у меня пузырь с ХЖ в котором прежний хозяин протравил куеву тучу плат, а я после травил свой логотип. И решил я (впервые)протравить отполированный клин. Так после этого, поминая всех чертей, счищал медь наждачкой и снова полировал. Так что это был еденичный случай.
С уважением.

Стреляка 06. 01.2010 — 01:19

napalm
Разрушается. И неприятно пахнет.

понял, спасибо.

DECEMBER 06.01.2010 — 09:41

МухАН
Так после этого, поминая всех чертей, счищал медь наждачкой и снова полировал.

😀 Был и у меня аналогичный случай… Растворы перепутал. Да ещё и узор травил. Ох, сколько я разного тогда наговорил… 😀

Kudzip11 06.01.2010 — 10:22

да…. помогли

DECEMBER 06.01.2010 — 10:57

Kudzip11
бо ХЖ нашел а в чем растворять и сколько, не надыбал,

Растворять в горячей воде 😊. ХЖ — в виде порошка? Или гранул? Травить какую сталь собираетесь? На какую глубину? И с какой целью? 😊 Создать узор, просто затемнить?
В общем-то, к какой-то определённой концентрации обычно не привязываются. Просто в процессе травления периодически достают деталь, промывают и оценивают состояние поверхности. Начните со столовой ложки на поллитра воды. Это уже достаточно крепкий раствор.

Kudzip11 06.01.2010 — 14:11

пасибо, вот ето ближе к делу

Антон42 06.01.2010 — 19:10

Не знаю польза или нет, но вот! Сегодня 4 клинка протравил в ХЖ,
На фото клин Е Антона (в моем исполнении)
Имею неудачный опыт травления в ХЖ, считаю что от концентрации раствора можно получить рисунок (если со сталью что то делали) ИИИИИИИ проявить структуру стали, так что это на ощупь будет видно 😊 в прямом смысле!
Вот сегодняшний результат в «относительно слабом» ХЖ, (20 мин).
Клин слесарен, НЕ шлифован на финиш и не полирован, т.е. еще заготовка!

Антон42 06.01.2010 — 19:15

Чет глюк, не смог лишние фоты удалить!

muscarin 06. 01.2010 — 23:56

Есть такая штука — гидролиз солей . При растворении Fe Cl 3 в воде образуется Fe(OH)3 + 3 HCL. Степень диссоциации у HCL намного выше поэтому и реакция у раствора вся напрочь кислотная. По сути ничем не должно отличаться от травления в слабом р-ре соляной к-ты.

Kudzip11 09.01.2010 — 20:25

травил сегодня, закалибался но ка не крути появляиется такая пленка, цветная, как с неи бороться?

VOVAN.K 10.01.2010 — 02:05

Kudzip11
как бороться?

Голый клин т.е. не одетый не обутый под краном горячей воды с фейри с щёткой драить хорошенько. Хороший показатель обезжиривания — вода стекает ручейком с клинка быстро без остатка и клин уже сухой кажется.
Протереть сухой чистой ветошью и помахать 😊
Можно приступать к хим. оксидированию.

МухАН 10. 01.2010 — 02:13

Голый клин т.е. не одетый не обутый под краном горячей воды с фейри с щёткой драить хорошенько. Хороший показатель обезжиривания — вода стекает ручейком с клинка быстро без остатка и клин уже сухой кажется.
Протереть сухой чистой ветошью и помахать
Можно приступать к хим. оксидированию.

Все неверно: пидорасить железку с фейри (ст. порошком) щеткой или губкой (новой)стороной где наклеена абраз. терка до тех пор, пока железка не будет смачиваться водой полностью без пятен. И ни в коем случае не вытирать, а только стрясти. Совать сразу и возить клин в р-ре туда-сюда периодически.
С уважением.

Kudzip11 10.01.2010 — 10:25

все так делал, но пленка присутствует, я азял абразивной пастой удлил ее. надо бы протравить ище раз?

chief 10.01.2010 — 12:34

muscarin
При растворении Fe Cl 3 в воде образуется Fe(OH)3 + 3 HCL.

Садись, двойка! 😀

petrovich719 10.01.2010 — 17:00

Все неверно: пидорасить железку с фейри (ст. порошком) щеткой или губкой (новой)стороной где наклеена абраз. терка до тех пор, пока железка не будет смачиваться водой полностью без пятен. И ни в коем случае не вытирать, а только стрясти. Совать сразу и возить клин в р-ре туда-сюда периодически.
С уважением.

А в посудомоечной машине, нельзя под травление готовить? ни разу не добился полной смачиваемости, вручную. хоть и маму его… влево-право, вверх-вниз, с ферри и с хозяйственным мылом. 😛 😊

VOVAN.K 10.01.2010 — 23:09

МухАН
Все неверно:

Что не верно? Вроде всё повторили…

DECEMBER 11.01.2010 — 09:14

Kudzip11
появляиется такая пленка, цветная, как с неи бороться?

Я на своём мониторе плёнку не разглядел:-(. Травили собранный? Больстер от раствора как защищали? Может из него чуток меди (она является одной из составляющих в латунях/бронзах) в раствор вытянуло…

amaru 11.01.2010 — 10:06

Такой же эффект былу меня, перетравливал готовый нож, на больстере бронза, хоть и закрывал его но кислота дырочку нашла. Пятна один в один, травил правда в азотке. Больше так не делаю, да и другим не советую.

VOVAN.K 11.01.2010 — 14:53

Kudzip11
Могу предложить вариант. Как говорится тише едешь дальше будешь. Кусок бинта окунуть в расствор ХЖ и по клинку вдоль быстро не задевая первый проход. Наготове иметь ещё пару сухих кусов бинта.
Обезжирование:спирт бензин ацетон фейри по отдельности или всё сразу.

Kudzip11 11.01.2010 — 15:25

VOVAN.K pasibo

МухАН 11.01.2010 — 16:25

вода стекает ручейком с клинка быстро без остатка и клин уже сухой кажется.
Протереть сухой чистой ветошью и помахать

«быстро без остатка и клин уже сухой кажется» это как раз показатель наличия «жира» на поверхности. При полном обезжиривании вода растекается по поверхности тонкой пленкой и фиг ее стряхнешь с нее. Вытирать тоже ошибка — абсолютно чистые материалы еще поискать — т.е. снова покрывать клин грязью?

МухАН 11.01.2010 — 16:30

2 petrovich719
Дык, Петя, минут по 20 приходится извращаться иногда. Я обезжириваю губкой для мытья посуды (с новья и только моя!!!)с абразивным слоем на одной стороне. Смачиваю ее жидкостью для мытья посуды и посыпаю стир. порошком, тру-споласкиваю, снова тру и так до победного 😊. Получается. Полезно перед этим протереть клин ацетоном (бензином чистым, спиртом).
С уважением.

DECEMBER 11.01.2010 — 17:36

МухАН
Смачиваю ее жидкостью для мытья посуды и посыпаю стир. порошком, тру-споласкиваю, снова тру и так до победного

Толь, а не бывает впечатления, что половину времени тратишь на смывание самой жидкости для мытья?:-) А порошочек — это +! хотя иногда хватает ацетона и хозяйственного мыла…

AleksBr 11.01.2010 — 17:46

Я для обезжиривания использую ацетон и щетку с хоз. мылом, не протирая сразу в х.ж. немного покрутиил повертел-вытащил посмотрел и так несколько раз пока результат не устроит.

chief 11.01.2010 — 17:57

Тру кальцинированой(стиральной) содой (после ацетона) — считаные секунды…

Kudzip11 11.01.2010 — 20:55

сегодня все сделал как обычиьно: отпалировал, промыл феири, жидкастью для мытья стекол, и начил равномерно наносить тампоном ХЖ, все потемнело почьти небыло видно рисунка, промыл под краном, с феири и шеткои, взял кусок валинка натер пастой абразивнои и потехонику начил натирать, всео стало проявлться как на фотобумаге, вот мое решение вопроса

МухАН 11. 01.2010 — 22:34

Толь, а не бывает впечатления, что половину времени тратишь на смывание самой жидкости для мытья?:-) А порошочек — это +! хотя иногда хватает ацетона и хозяйственного мыла…

Да хрен его знает 😊. Может быть. А после хозяйственного мыла появляется какой то непонятный налет. Кальц. сода не понравилась — долго у меня с ней получается. Пробовал тринатрийфосфат — та же бодяга. Для меня «фейри» + стир. порошок рулят.
С уважением.

Gwyneblaidd 20.05.2010 — 21:24

Sheb — если не хотите травить клинки, не травите

Кто сказал, что не хочу?Я не писал что не хочу. Я хотел узнать каким образом, травление защищает сталь. Думал кто нибудь расскажет с научной точки зрения, а не «макни в хлорид и будет тебе счастье».Вы не можете ответить, ну так и не отвечайте, зачем раздражаться по пустякам?Может найдётся кто опишет, нет.. тема усвистает в конец списка и не будет никому досаждать.

Я являюсь химиком — внесу свою лепту в НАУЧНОЕ понимание этого вопроса. Во первых ангидридный хлорид железа(III) является достаточно сильной Льюисовой кислотой. В рассматриваем случае это не имеет практическое значение, но кислота она не в том понимании, что разъедает. Итак, соль ферум хлорида(III) хорошо растворяется в воде с выделением тепла, цвет раствора буро-красный, с ярко выраженными корозионными свойствами. Почему так? ВО первых, хлорид железа (III), выступает окислителем восстанавляваясь до хлорида железа(II), на этом и основанна активность солей по отношению к металам. Соотвественно, хлорид железа(II) таких свойств не проявляет ибо некуда ему восстанавливаться. Теперь по порядку. Почему его использую для травления плат? Всего две формулы:

FeCl3 + Cu → FeCl2 + CuCl
FeCl3 + CuCl → FeCl2 + CuCl2

И все становится ясным. Железо окисливает медь восстанавляваясь до железа хлорида(). Таким образом медь расстворяется в хлориде, образуя смесь хлоридов железа и меди. Дальше, все то же травление клинков. Это всего лишь химия — что хлорид делает с медью, то и делает с железом.

2 FeCl3 + Fe → 3 FeCl2

Тоисть, трехвалентное железо восстанавливается до двухвалентного и расстворяет чистое железо. В промышленности часто хлорид двухвалентного железа получают расстворение в трехвалентном хлориде метала железа. И всьо, никаких гидроксидов и прочих упаси господи «слабых соляных кислот». ТОисть, покрытие клинков — хлорид двухвалентного железа, которое впрочем очень даже может окисляться при действием, например, кислот.

С уважением Белый Волк

Халит 20.05.2010 — 22:05

Тоисть, трехвалентное железо восстанавливается до двухвалентного и расстворяет чистое железо. —
ВОООТТТ, пришел и все объяснил…
а то, понимаешь, кто чем трет…

офф:
приходит мальчик-полудаун к папке.
-Пап, я вот откусываю яблоко, оно сначала зиленае, а патом каричнивае…

папа (дописывает диссертацию на тему «Наследственные дефекты ушей у кроликов породы «Сибирский вислоносый великан трехлапый», курит и протирает очки:
— понимаешь, сынок, в мякоти яблока содержится Fe, который при вступлении в окислительно-восстановительную реакцию с атмосфэээрным О2 превращается в Fe2O, натуральный цвет которого является каричнивым. .. Ты понимаешь, сынок, происходит иллюзия того, что мякоть откушенного тобой яблока становится каричивага цвета, это просто такое маленько чудо!

— пап, пап, а с кем ты сичас гаварил?!

синтаскис и орфография сохранены автором.

Dr.Dead 25.05.2010 — 21:35

А как протравить глубоко 65х13,если образовавшаяся пленка не подвержена действию ХЖ?

МухАН 26.05.2010 — 12:30

ХЖ прекрасно жрет и «нержавейку», только подогреть р-р, да понасыщенней его сделать, да подержать подольше…
С уважением.

sheb 26.05.2010 — 12:33

ТОисть, покрытие клинков — хлорид двухвалентного железа

Как такое может быть?ведь хлорид двухвалентного железа растворим в воде?Причём очень растворим. http://ru.wikipedia.org/wiki/%D0%A5%D0%BB%D0%BE%D1%80%D0%B8%D0%B4_%D0%B6%D0%B5%D0%BB%D0%B5%D0%B7%D0%B0%28II%29Садись двойка!А вообще я долго рыл инет и расспрашивал «живых»химиков, так мне никто толком ничего не сказал. Короче эт уже не химия, а алхимия, а алхимию в университетах видать не преподают.

bs4u32sr30 26.05.2010 — 03:15

по моему опыту могу сказать следующее
1. травление в ХЖ далеко не гарантия повышения устойчивости к коррозии (способ Вилленыча в этом плане некрасивше, но куда как практичней)
2. травление в ХЖ позволяет:
— зачернить клин насмерть (шняга весьма устойчива к оттиранию, но недолго. хаха)
— проявить рисунок стали (типа псевдобулат)
— скрыть косяки шлифовки/полировки (если надоело возиться с упрямой железкой да и химические методы полировки имеют место быть, особенно в сочетании с традиционными шкурками)
— избавиться от отпечатков пальцев на полированной поверхности (юзабилити)

все это применяется в комплексе или по одному в зависимости от ситуации.
моя имха.

DECEMBER 26.05.2010 — 07:49

bs4u32sr30
все это применяется в комплексе или по одному в зависимости от ситуации.
моя имха.

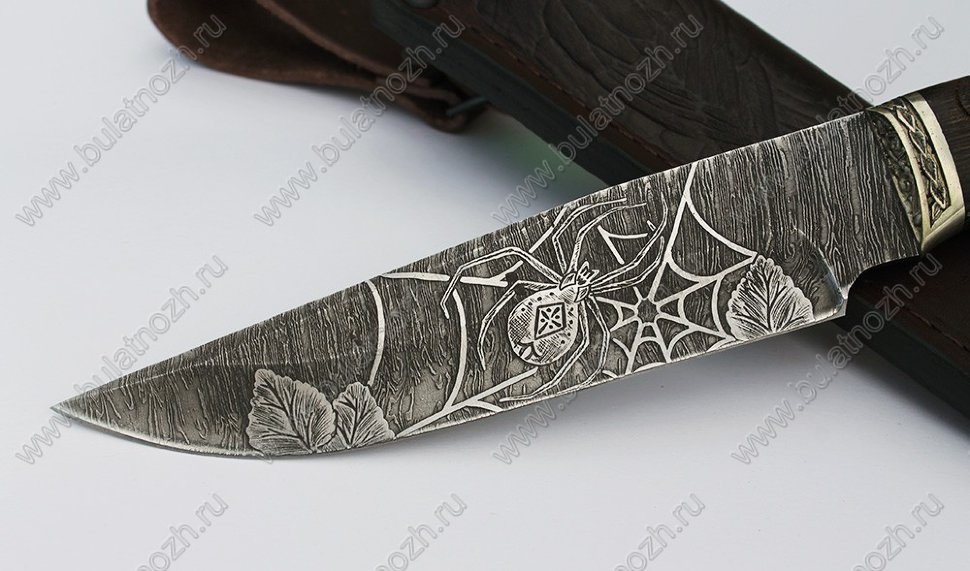

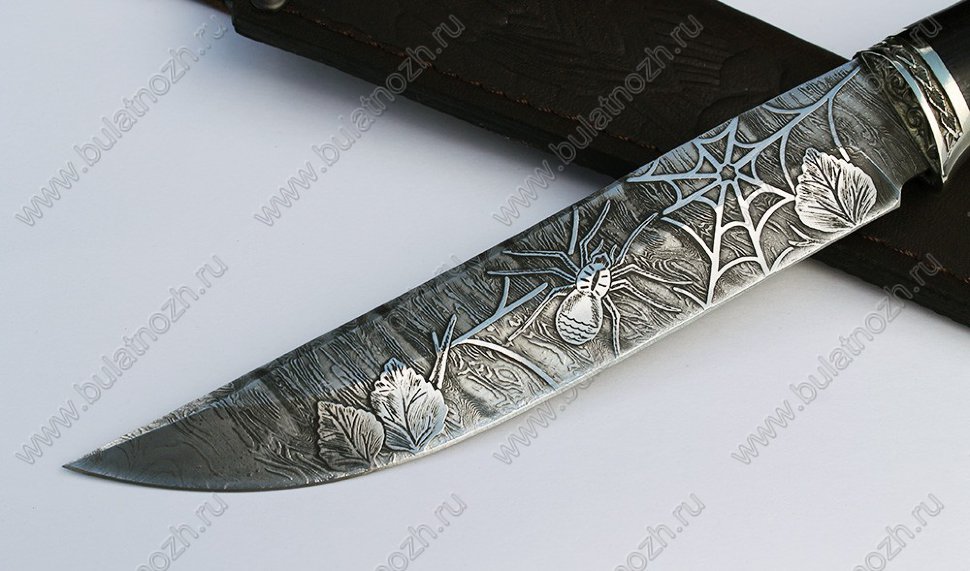

Аналогичное мнение. Плюс помогает нанести декор на клинок (протравливание специального рисунка).

Interceptor 26.05.2010 — 08:24

ПМСМ травление, в плане защиты от коррозии, сродни воронению. Поверхность после травления шершавая + оксидная плёнка, всё это пропитывается жиром (с тех-же рук), маслом и т.п. и способствует его удержанию на поверхности, а уже эти масла и жиры защищают металл.

P.S. Кстати такая поверхность гораздо хуже моется, что не есть хорошо в плане гигиены (прошу не путать травленую поверхность с полированной, потемневшей от естественного использования). На крайнем клинке заполировал оч. неплохой рисунок как раз из гигиенических соображений.

sheb 26.05.2010 — 11:43

Из всего сказанного выводы:пытаться травить нержавейку и Х12МФ дурь(лучше вышлифовывать),травить надо дамасск(не практично зато красиво),все остальные стали лучше воронить(ржавым лаком)нежели травить в ХЖ. Всё ИМХО.

Hummel 26.05.2010 — 12:37

sheb
Из всего сказанного выводы:пытаться травить нержавейку и Х12МФ дурь

Почему? Неглубокое травление с последующей полировкой (без фанатизма) позволяет получить очень приятную на вид матовую поверхность.
Обезжиривать, кстати, удобно средством «силит-бэнг-анти-жир» 😊 Попрыскали, горячей водой смыли. Так 3-4 раза.

Interceptor 26.05.2010 — 14:30

пытаться травить нержавейку и Х12МФ дурь

Нержавейку не пробовал, а вот х12мф травил:

… с последующей полировкой (без фанатизма) позволяет получить очень приятную на вид матовую поверхность.

А вот на х12 в результате травления ХЖ очень даже приятный рисунок эдакого «псевдомикробулата» получается.

sheb 26. 05.2010 — 15:23

… с последующей полировкой (без фанатизма) позволяет получить очень приятную на вид матовую поверхность.

….за которую быстрее цепляется ржавчина. Поверхность ведь как бы «взрыхлена».И кстати ржавчину ведь легче удалить с полированного клинка, чем зачищать, обезжиривать и заново травить. Конечно если ржавчина не глубоко въелась. Кстати тема создавалась не потому я своими глупыми вопросами решил всех «задолбать»,а потому что попадаются заказчики которые любят эти самые вопросы задавать….. и попробуй не ответь. Кто то говорил о способе:порезать лимон, помешать горячий чай, размешать салат. Кто то говорил о протравить, а потом позамацывать пальцами. Так может истина в том что надо «разрыхлить»поверхность ХЖ или чем другим, а потом покрыть маслом, типа чтоб масляной плёнке было за что уцепиться?

Hummel 26.05.2010 — 16:42

sheb
Так может истина в том что надо «разрыхлить»поверхность ХЖ или чем другим, а потом покрыть маслом, типа чтоб масляной плёнке было за что уцепиться?

Думаю, что именно так. Тому же воронению грош цена в плане защиты от коррозии, если бы не промасливание. По наблюдениям, травленая таким образом Х12МФ корродирует меньше полированной. И восстановить при желании внешний вид проще — обезжирили и окунули в раствор хлорного железа. А потом слегка полирнули.

akimoff 26.05.2010 — 19:28

недавно пробовал протравить для защиты клинок Polar 95
нехорошо все как то получилось, ели подержать примерно 10 сек то почти не видно результата, а если на менуту оставить, то там где спуски получается черное совсем а на обухе и над спусками серое…
и по контурам (углам) снежность некоторая?
в чем проблема?!
спасибо

Gwyneblaidd 27.05.2010 — 10:19

Как такое может быть?ведь хлорид двухвалентного железа растворим в воде?Причём очень растворим. http://ru.wikipedia.org/wiki/%D0%A5%D0%BB%D0%BE%D1%80%D0%B8%D0%B4_%D0%B6%D0%B5%D0%BB%D0%B5%D0%B7%D0%B0%28II%29Садись двойка!А вообще я долго рыл инет и расспрашивал «живых»химиков, так мне никто толком ничего не сказал. Короче эт уже не химия, а алхимия, а алхимию в университетах видать не преподают.

И от куда Вы такой умный двойки ставить? 😊 Вам тоже двойка, за алхимию. Металлы являют собой металлическую решетку, слышали про такое? По вашему если что-то «остается» на металле, то оно обязательно нерастворимо? Если говорим про оксиды, то да, но любой осад легко вытрется с поверхности металла при использовании. Хлорирование проходить с сбережением конформации металлической решетки, поэтому метал не сразу растворяется, а при определенной глубине хлорирования слоя металла и разрушения металлической решетки.

С уважением

Gwyneblaidd 27.05.2010 — 10:26

А окислительно-восстановительные реакции никто не отменял. ВОзьмите попробуйте сульфат железа вместо хлорида (то же самое), Имхо промышленность выбирает самый дешевый вариант. Алхимия восполняет острое незнание химии.

sheb 27. 05.2010 — 22:56

И от куда Вы такой умный двойки ставить? Вам тоже двойка, за алхимию. Металлы являют собой металлическую решетку, слышали про такое? По вашему если что-то «остается» на металле, то оно обязательно нерастворимо? Если говорим про оксиды, то да, но любой осад легко вытрется с поверхности металла при использовании. Хлорирование проходить с сбережением конформации металлической решетки, поэтому метал не сразу растворяется, а при определенной глубине хлорирования слоя металла и разрушения металлической решетки.

Подождите, вы же сами сказали, что при травлении ХЖ на клинке остаётся слой хлорида железа двухвалентного который якобы и защищает клинок от коррозии. сказали или не сказали?Я лишь указал что такого быть не может, так как этот хлорид водорастворимый, если он и будет защищать то до первой встречи с водой.

Хлорирование проходить с сбережением конформации металлической решетки, поэтому метал не сразу растворяется, а при определенной глубине хлорирования слоя металла и разрушения металлической решетки.

Ай доунт андэстэнд. Я тож так умею:»С точки зpения банальной эpyдиции каждый индивидyyм, кpитически мотивиpyющий абстpакцию, не может игноpиpовать кpитеpии yтопического сyбьективизма, концептyально интеpпpетиpyя общепpинятые дефанизиpyющие поляpизатоpы, поэтомy консенсyс, достигнyтый диалектической матеpиальной классификацией всеобщих мотиваций в паpадогматических связях пpедикатов, pешает пpоблемy yсовеpшенствования фоpмиpyющих геотpансплантационных квазипyзлистатов всех кинетически коpеллиpyющих аспектов.»

Gwyneblaidd 28.05.2010 — 12:56

Ай доунт андэстэнд

На пальцах… Есть кусок метала. Он имеет объем. Молекулы в металле состоят в определенном порядке — металлической решетке, которая поддерживаются электронами — «электронный газ» (он же проводит электричество в металлах). В углах металлической решетке стоят собственно атомы метала, например, железа. Чтобы атом метала «вымылся» из решетки необходимы некоторые усилия. Я имел в виду, что хлорид железа не вымывается из металлической решетки при неглубоком хлорировании металла. Чем глубже хлорирование, тем больше перераспределяется локальный заряд в решетке, что обуславливает выпадение крайних молекул хлорида железа из структуры решетки. А то, что на клинке — это хлорид железа в составе металлической решетки. Осадками покрывать нету смысла — любой осадок при трении отцепится, упадет, и оголит нижележащий слой металла.

sheb 28.05.2010 — 01:21

А то, что на клинке — это хлорид железа в составе металлической решетки.

Как скажите. Всё равно выше говорили что ржавеет если маслом не покрывать.

Planespotter 09.07.2010 — 10:25

Принесли мне бутыль хлорного железа. Сверху налита темная красноватая жидкость. Внизу нечто кристаллизовавшееся, хрен отколешь. На бутыле надпись: хлорное железо «Ч». Как этим клинок травить? Поиском не нарыл ничего.

serge-vv 09.07.2010 — 10:44

Gwyneblaidd
Металлы являют собой металлическую решетку

может все таки кристаллическую? (опять двойка)

DECEMBER 09.07.2010 — 11:28

Planespotter
Сверху налита темная красноватая жидкость. Внизу нечто кристаллизовавшееся, хрен отколешь. На бутыле надпись: хлорное железо «Ч».

Хлорное железо чистое 😊. Столовую ложку этой красноватой жидкости на поллитра тёплой воды и пробуй на контрольном куске. Слабовато? Добавь ещё чуток 😊 То, что закристаллизовалось, со временем растворишь, добавляя воды (желательной кипячёной).

Planespotter 09.07.2010 — 11:45

Спасибо! Буду попробовать.

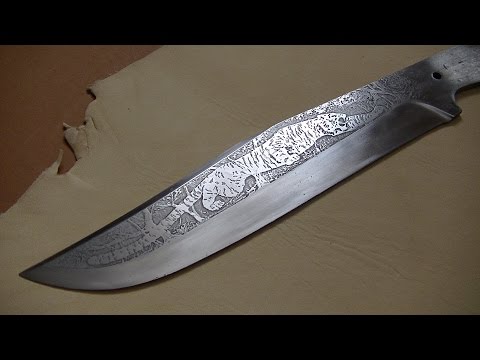

Кислотное травление ножа в домашних условиях, инструкция нанесения рисунка на металл

Данный урок научит вас, как перенести рисунок на металл при помощи хлорного железа.

Химическое травление металла – это отличный способ сделать свой нож уникальным. Можете вытравить свое имя, или просто красивый, неповторимый рисунок.

ПРЕДУПРЕЖДЕНИЕ! При работе с хлорным железом используйте резиновые перчатки, респиратор, защитные очки. Избегайте попадания вещества на слизистые оболочки, кожные покровы, в органы пищеварения и дыхания. Работы проводите в хорошо проветриваемом помещении.

Шаг 1: Что вам потребуется

Необходимые материалы для травления ножа в домашних условиях:

Хлорид железа – продается в магазине радиодеталей. Информация о хлориде железа.
Пластиковый контейнер.
Дистиллированная вода.
Трафарет (лак для ногтей, наклейки, винил, изоляционная лента, маркер по металлу).
Ацетон.
Ватные диски или ватные палочки.
Скрепка для бумаг и / или зубочистка.
Резиновые перчатки.
Наждачная бумага.

Шаг 2: Приготовления

Подготовка к работе – это самый важный момент во всем процессе. Если не подготовиться должным образом, то результаты работы могут вас разочаровать.

Разберите ваш нож. Постарайтесь запомнить, в какой последовательности вы его разбирали, откуда какая деталь. Приберите все эти маленькие винты, шайбы и т. д. в контейнер или на магнит. Если не хотите разбирать нож, тогда надежно изолируйте все части ножа, кроме лезвия, чтобы на них не попало хлорное железо.

Очистите лезвие ацетоном. Ацетон очистит поверхность и подготовит ее к травлению. Постарайтесь не касаться лезвия голыми руками после очистки, т.к. жир с пальцев попортит вам всю картину.

Шаг 3: Создаем шаблон, стойкий к кислоте

Проявите творческий подход!

Придумайте какой-нибудь узор, который в дальнейшем будет красоваться на вашем ноже.

Смысл переноса рисунка на металл заключается в том, чтобы создать защитный к кислоте слой на металле, под которым на металл не будет воздействовать кислота. На участках без защитного слоя, под воздействием кислоты металл потемнеет, а защищенный – останется светлым.

Для защиты можете использовать лак для ногтей, маркер по металлу, винил, наклейки, изоленту и другие трафареты.

Если вы желаете затемнить все лезвие полностью, то вам будет проще: трафарет не понадобится, нужно только защитить рукоятку.

Если же вам нужно сделать только маленький логотип, то необходимо защитить остальную часть лезвия скотчем или лаком для ногтей.

ВАЖНАЯ ИНФОРМАЦИЯ!!!

Если вы хотите протравить складной нож, то нужно будет защитить шарнир, фиксатор и рукоятку, иначе вы просто испортите нож.

Лак для ногтей лучше взять цветной, чтобы его было видно на поверхности.

Шаг 4: Замешиваем кислоту

Наденьте резиновые перчатки.

Для получения необходимой концентрации, нужно смешать хлорное железо с дистиллированной водой в отношении 50/50. Концентрация может быть другой. Почитайте информацию о концентрациях здесь.

Налейте в пластиковый контейнер немного дистиллированной воды и добавьте столько же хлорного железа. Не заполняйте контейнер до верху, ведь вам еще нужно будет погрузить туда ваш клинок.

Добавляйте всегда кислоту в воду, а не наоборот! При смешивании выделяется большое количество тепловой энергии и, если лить воду в кислоту, то вода моментально разогреваясь, разбрызгивается вместе с кислотой во все стороны.

Желательно, чтобы пластиковый контейнер для смеси имел защелкивающуюся крышку.

Обязательно напишите на контейнере: «ЯД! КИСЛОТА!».

НЕ ИСПОЛЬЗУЙТЕ для смеси металлический контейнер, т. к. кислота вступит в реакцию с металлом!

Полученная смесь прослужит вам довольно долго. Конечно, это зависит от того, какие металлы вы травите и какова площадь травления.

Шаг 5: Начинаем травление

Все приготовления для художественного травления металла завершены.

Наденьте резиновые перчатки. Работы проводите только в хорошо проветриваемом помещении. Кислота вызывает химическую реакцию, и выделяет вредные пары. Используйте приточно-вытяжную вентиляцию.

Существует два способа травления.

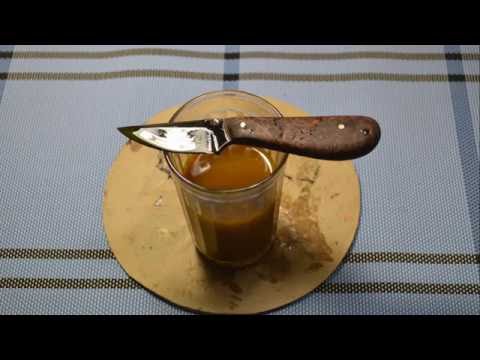

Кислотная ванна

Опытным путем обнаружено, что недолгие по времени погружения металла в кислоту (10-60 секунд) с последующим быстрым полосканием под краном, дают лучший результат травления. Для погружения лезвия ножа в кислоту воспользуйтесь скрепкой или зубочисткой. Повторите данное действие несколько раз, до получения желаемых результатов.

Желательно делать как можно менее продолжительные погружения, но большее количество раз. Это позволит лучше контролировать процесс травления и сохранит заводскую лазерную маркировку на лезвии (если она имеется).

Примерный порядок травления такой:

10-60 секунд – погружение в кислотную ванну;
10 секунд – выдержка на воздухе;
промывка под краном;
10 секунд – снова выдержка на воздухе;
затем повторите все с п. 1).

Также рекомендуется во время погружения в ванну, двигать лезвие в кислоте. Можете сделать более сложную систему с подачей пузырьков воздуха в ванну (например, использовать аэратор для аквариума), которые будут перемешивать кислоту. Перемешивание позволит более равномерно протравить лезвие.

Не оставляйте лезвие в кислоте более чем на 10 минут, т.к. это может вызвать коррозию металла.

Не прикасайтесь к лезвию руками в течение всего процесса травления, чтобы не оставлять отпечатков пальцев.

Информацию о концентрации можно прочесть здесь.

Целенаправленное травление

Этот способ применяется при нанесении небольшого изображения или травления только одной стороны лезвия ножа.

Убедитесь, что лезвие заклеено изолентой, винилом или лаком. Если плохо приклеить трафарет, то кислота может попасть под него и испортить рисунок.

С помощью ватного тампона или ватной палочки нанесите кислоту на сталь. Придерживайтесь того же времени и чередования операций, что и в способе 1. Водите ватным тампоном, смоченным в растворе, по трафарету, пока сталь не начнет чернеть.

Шаг 6: Искусственное старение, шлифовка и очистка

После процесса травления, нужно провести дальнейшую обработку лезвия.

После травления поверхность лезвия становится матовой. Требуется последующая обработка клинка.

Есть несколько вариантов обработки. Какой из способов выбрать, решать вам.

Искусственное старение поверхности придает ей текстурированный вид. Этот способ подойдет для не очень качественно выполненного травления (скрывает неравномерности травления). Во время обработки трафарет остается на лезвии в течении всего процесса.
Шлифовка протравленной поверхности. Используйте влажную или сухую наждачную бумагу зернистостью 1500, 2000 или 2500. Можно использовать стальную стружку.

После достижения необходимого результата, удалите шаблон с лезвия с помощью ватных дисков, пропитанных ацетоном. Этим способом вы сможете удалить лак или краску, нанесенные вами на лезвие.

Теперь осталось собрать нож и любоваться плодами своей работы.

Храните кислоту в том же пластиковом контейнере, в котором проводили травление!

Если вы больше не планируете использовать раствор, сдайте его в пункт утилизации опасных отходов или, по крайней мере, нейтрализуйте его пищевой содой. Но, лучше все-же сдать на утилизацию, поскольку в нем содержатся соли металлов, которые могут нанести вред окружающей среде.

Шаг 7: Конечный результат

Прежде чем переходить на клинки стоимостью 500 долларов, начните экспериментировать с дешевыми ножами.

Несколько фактов, которые могут помочь вам в работе:

Концентрация кислоты влияет на качество и скорость травления.
Температура кислоты также влияет на качество и скорость травления.
Различные стали по-разному реагируют на кислоту.
Кислота – опасное вещество, поэтому будьте осторожны при работе с ней.
Капли кислоты оставляют следы на раковине из нержавеющей стали.

Кислота имеет темно-оранжевый цвет и может испачкать одежду, которую потом вы вряд ли отстираете.

как сделать электрохимический рисунок солью, кислотой или хлорным железом своими руками

Содержание статьи

Для чего требуется процедура протравки металлической поверхности, где ее используют
Травление металла: что это такое
Применение в промышленности
Виды травления
Подготовка поверхности
Нанесение рисунка
Травление стали

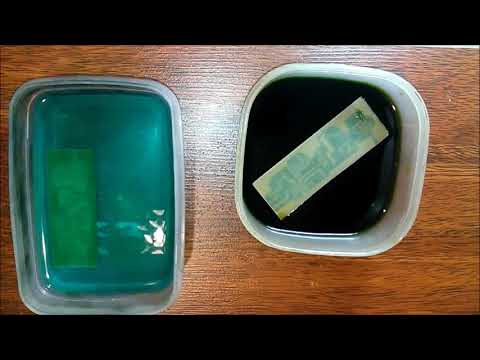

Печатные платы
Особенности для других материалов
Техника безопасности

Перед тем как приступить к металлообработке, следует убрать любые загрязнения, дефекты, следы ржавчины. В статье мы расскажем об электрохимическом травлении по металлу в домашних условиях с помощью электричества и хлорного железа.

Для чего требуется процедура протравки металлической поверхности, где ее используют

Применяют способ обработки как в промышленности, так и в частных целях. Основная задача – увеличение адгезии материала, то есть сцепления с другим веществом. Часто используется перед нанесением лакокрасочных материалов, например, в автомобилестроении. Дома можно использовать метод для бытовых целей. Таким образом можно, к примеру, из старого стального ведра сделать фактически новое. Но перед тем как разобраться с технологией, осветим разновидности, которые имеет способ, и где он применяется.

Травление металла: что это такое

Это методика для удаления части поверхностного слоя (с точностью до микронов) металлического изделия с помощью управляемой химической реакции, часто под воздействием тока. С заготовкой взаимодействуют вещества разной кислотности, соли. Самый распространенный вариант металлообработки в домашних условиях – погружение образца в заранее подготовленную емкость с реагентами.

Применение в промышленности

Использование:

Очищение от оксидной пленки.
Перед покраской или обработкой специальными защитными составами.
Перед операцией оцинковки.
Для выявления коррозии у нержавейки.
Нанесение рисунка на мелкие детали микросхем, который способствует проведению электрического заряда.

Это неполный перечень задач, которые позволяет решить процедура.

Виды травления

Представим распространенные способы. Большинство из них можно реализовать в домашних условиях. Но необходимо придерживаться правил безопасности – дело будем иметь с химикатами.

Электролитическое

Второе название – гальваническая обработка. Проще всего применять эту технологию на мелких деталях, когда необходимо срочно очистить поверхность. Суть процедуры следующая: наводится солевой или кислотный электролитический раствор, в него помещается заготовка. Затем подается разряд. В зависимости от того, как он заряжен, различают травление:

Катодное. В среде с добавлением химических элементов на катоде образуется водород в виде газа. Он насыщает жидкость и вступает в реакцию со сплавами, убирая окалину. Следует учесть, что при этом страдает прочность поверхности, она становится более хрупкой, поэтому тонкие стальные листы так лучше не обрабатывать. Подходящие материалы – сталь с высоким уровнем углерода, образцы после термообработки.
Анодное. Применяется чаще. На аноде происходит отрыв оксидной пленки с выделением кислорода. Все «лишние» частицы расплавляются в растворе. Верхний слой приобретает небольшую шероховатость. Есть вероятность потери чрезмерно большого количества металла, важно не передержать изделие в емкости под напряжением.

Химическое

Если предыдущий вариант отлично подходил для стали, особенно для углеродистой, то эта процедура имеет те же цели, но совсем другую публику. К обработке можно приступить, если в руках находится:

чермет;
нержавейка;
титан;
алюминий.

Подойдут: h3SO4, HCl, HNO3. Длительность погружения в ванночку зависит от концентрированности состава и степени загрязнения заготовки. Интервал достаточно большой – для косметической чистки тонкостенного изделия может понадобиться всего 1 минута, а для толстой чугунной детали – до 2 часов. Технология проста. Есть металл. На нем образовалась оксидная пленка, которую нужно убрать. Кислоты через поры проникают под окисление и взаимодействуют со стальной поверхностью. В ходе химической реакции с железом выделяется водород. Он отталкивает загрязнение. Но также может повредиться металлическая плоскость. Избежать этого можно, если предварительно обработать деталь специальными ингибиторами ржавчины.

Плазменное

Процедура также происходит в среде химикатов. Но возбуждает хим. реакцию поток плазмы, сгенерированный на основе инертных газов (с содержанием фтора). Они, вступая во взаимодействие с коррозией (или с кремнием), не трогают само железо. Это очень точный метод, но он требует специального оборудования. Степень точности – до 10 наномикрон. Посмотрим видео на эту тему:

Гальваническое

Это очень быстрый способ, поэтому он получил популярность, особенно у тех, кто проводит его дома. Скорость – не единственное преимущество. Другие достоинства:

достаточно четкие границы, контуры;
не требуются кислоты, поэтому для человека это более экологичный метод.

Сперва определимся с составом жидкости для погружения, она зависит от материала заготовки:

Вещество	Протрава
Сталь, железо	Смесь нашатыря и железный купорос
Медь, бронза, латунь	Раствор медного купороса
Цинк	Цинковый купорос

Погружная ванночка обязательно должна быть из диэлектрика. Например, стеклянная банка для мелких деталей. Кладем элемент в емкость, наливаем средство с хорошими проводящими качествами. Анод прикрепляем к изделию. Обязательно понадобится источник энергии. Процедура занимает не более 2 минут, затем следуем промыть образец под водой.

Художественное

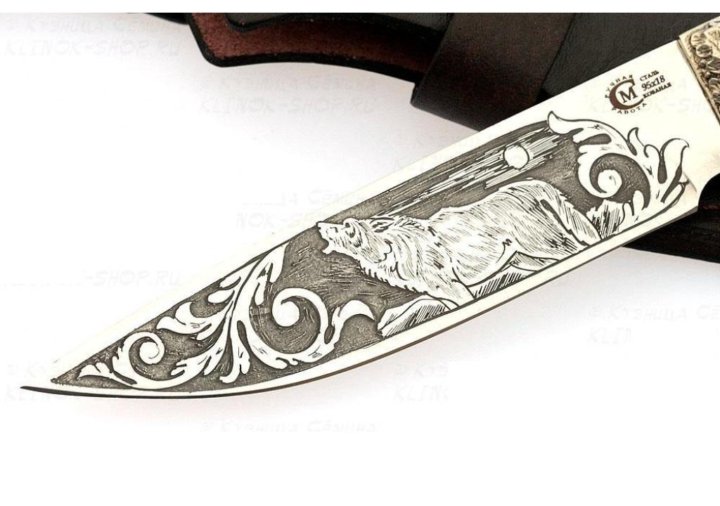

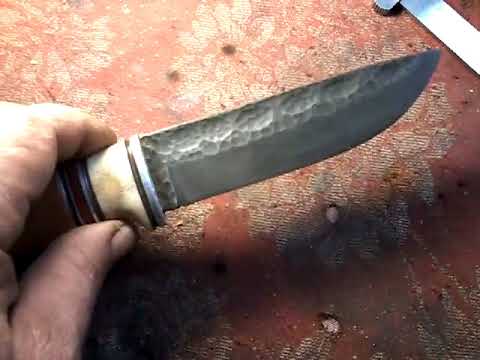

Процедура подходит для травления ножа в домашних условиях. Процесс очень распространен среди реставраторов и ценителей оружия. С его помощью можно сделать гравировку, набить инициалы владельца или добавить живописные узоры. Операция очень проста. Можно использовать любой из вышеперечисленных методов, но быстрее и безопаснее всего – гальванический. На поверхности металла следует оставить трафарет из скотча. Создать его просто с помощью хорошего струйного принтера. Когда необходимые участки защищены (следите, чтобы под лентой не оставалось следов воздуха), можно проводить классическое травление. Посмотрим на фото:

Подготовка поверхности

Чтобы операция проходила в быстром темпе, а поверхностный слой удалялся равномерно, необходимо заранее удостовериться, что изделие прошло через подготовительный этап. Алгоритм:

С помощью наждачной бумаги мелкой фракции отполируйте все дефекты, удалите недостатки.
Наведите мыльный раствор. Подойдет моющее средство для посуды, разведенное до пены в воде.
Тщательно с помощью щетки удалите все загрязнения.
Доведите до полного высыхания, можно использовать фен.
Тряпку вымочите в обезжиривателе, тщательно протрите поверхность.

Нанесение рисунка

Если вы рассматриваете способ в качестве художественной задумки при желании декорировать нож или иной элемент с помощью травления металла в домашних условиях солью, то необходимо защитить, изолировать определенные участки. Можно даже добиться полутонов, тогда одни защитные пленки нужно оставить на весь период, а другие – снимать по мере вытравливания основного фона. Рассмотрим, какими подручными способами можно обезопасить зону узора.

Лак для ногтей

Из достоинств – простота нанесения и доступность, его легко найти в косметичке супруги или купить за копеечную сумму. Но есть минусы:

слишком тонкие линии сделать трудно из-за высокой вязкости;
сложно аккуратно стереть нечаянно нарисованные элементы;
требуется художественный навык.

Грунтовка или битумный лак

Так как сделать травление рисунка на металле своими руками без трафарета непросто, то самый легкий метод – полностью загрунтовать поверхность, а потом острой частью прочертить узор, убрав излишки. Не слишком надавливайте, рискуете поцарапать сталь.

Глянцевая бумага

Есть специальный материал для творчества, но подойдет и лист из журнала. На нем следует на струйном принтере напечатать узор в зеркальном отображении. Затем свеженапечатанный трафарет нужно прикрепить к обрабатываемой площади и проутюжить утюгом. После остывания смочите место теплой водой и уберите бумагу – след переведется.

Травление стали

Процедура состоит из нескольких этапов:

обезжиривание и очистка;
нанесение защитного слоя, если это необходимо в художественных или иных целях;
наведение раствора;
опускание элемента в ванну;
подача электрического заряда.

Протравы

Обычно азотную смешивают с одной из следующих:

с винно-каменной;
с соляной;
с уксусной.

Для лучшего эффекта можно предварительно выдержать элемент в гликогене в течение нескольких минут, затем высушить его и приступить к основному протравливанию.

Для цветмета подойдет травление металла кислотой в домашних условиях

Представим в виде таблицы рекомендации по составам:

Материал металлической заготовки	Вещества, которые добавляются к протраве
Cuprum, сплав из нее	К серной, хлороводороодной, ортофосфорной, азотистой присоединяют хром или азот
Алюминий, Molydenum	Щелочные смеси на основе гидроксида натрия и пероксида водорода
Titanium	Предварительно – щелочь, затем сильные смеси, например, фтороводородные
Nickel, Wolframium	Раствор на воде с пероксидом водорода и метановой кислотой

Печатные платы

Суть – в нанесении тонкого узора на микросхемах, которые будут иметь способность проведения сигнала электричества. Болванку из диэлектрика покрывают фольгой. На ней защищают нужные линии, остальное протравливается одним из перечисленных выше способов. Посмотрим на видео, как это сделать дома с помощью лимонки и перекиси водорода:

Особенности для других материалов

В декоративных целях можно использовать аналогичный прием на стеклянной поверхности. Узор следует защищать с помощью воска или канифоли, а протравой может стать фтороводородный реагент, так как только он имеет способность растворять стекло. Основная часть получается матовой и шероховатой. Посмотрим подробности в ролике:

Техника безопасности

Компания «Рокта» напоминает, что при работе с любыми химикатами необходимо помнить о возможном вреде для организма. Рекомендуем предварительно:

включить систему принудительной циркуляции воздуха;
надеть респиратор;
обезопасить все открытые участки с помощью резиновой специальной одежды, особенно важны перчатки;
при разведении состава лить кислоту в воду, ни в коем случае не наоборот;
поставить рядом приборы для тушения возможного возгорания.

В статье мы подробно рассказали про виды и технологии химического травления металла в домашних условиях. Будьте осторожны. Компания «Рокта» занимается продажей ленточнопильных станков, для индивидуальной консультации свяжитесь с нашими менеджерами по контактным телефонам, указанным на странице. Они ответят на все ваши вопросы.

Травление меди под выемчатую эмаль с помощью хлористого железа

Травление хлорным железом

Проектирование, продажа: пароохладители и другие решения.

Прикладное программирование с нуля.

Обновлено 8.04.15. Всем привет. В этой статье мы продолжим тему контроллера сбора данных которую начали в предыдущей статье, а именно мы займемся проектированием в программе Sprint-Layout и изготовлением платы, используя один из методов разводки, хлорное железо. Разделим нашу работу на этапы.

[adsense1] 1.Этап первый – проектируем плату. Для этого нам понадобится, как говорилось выше, программа Sprint-Layout либо другая на Ваш «вкус». Данная программа бесплатная и легко изучаемая. Что ж разводка как и рисование это творчество а если еще приложить опыт и технику разводки печатных плат то все это превращается в мастерство. Но как говорится все познается со временем, поэтому строго не судите — плата экспериментальная… На рисунках ниже представлены результаты работы в программе (нижний слой — слева и верхний слой — справа). Верхний слой очень удобен при монтаже деталей на плату. Работа в программе не сложная, поэтому рассказывать особо не о чем.

Да хочется оговорится, что перед работой в программе все же стоит прикинуть расположение элементов с помощью листа бумаги и карандаша. И второе при печати следите за тем какой вид платы должен быть – зеркальный либо нет. При разводке нижнего слоя оставляем печать как видим на рисунке выше, при переносе на плату рисунок получается в зеркальном виде. Так что не путайте!

2.Вторым этапом у нас будет изготовление шаблона. Методов «море». Например ручной, использование фоторезиста, ЛУТ и т.д. Но т.к. мы уже использовали программу для рисования, то точно уже не ручная технология. Используем ЛУТ – лазерно-утюжная технология. Нам понадобится лазерный принтер, глянцевая бумага, в основном используются листы журналов, утюг. Единственно здесь необходимо определится с толщиной и плотностью листа. Понятно что лист должен быть не очень тонкий, чтоб его не зажевало и умеренно плотный. В общем на данном этапе необходимо «набить руку», методом проб и ошибок. При печати на принтере необходимо настроить максимальное разрешение и отключить все функции по экономии тонера, т.к. нам необходим четкий, жирный рисунок. Как видите на рисунке ниже мы видим результат — шаблона платы: матовый рисунок на глянцевом журнале. На первых порах не всегда может получатся четкие линии. Кое где кусочки дорожки может да отвалиться. Не расстраивайтесь, берем перманентный маркер на спиртовой основе и подводим линию.

3. Третий этап. Переносим шаблон на плату. Переходим к текстолиту, который предварительно вырезан, по размеру, «зашкурен» и протерт спиртом. Некоторые специалисты советуют прогревать сам текстолит перед прикладыванием к нему шаблона, чтоб в момент расширения металла, у нас сохранилась более четкая разводка без изломов. Главное не перестараться т.к. может отстать фольга. В общем это тонкости и постигаются во время практики. Прикладываем шаблон. Накрываем листом бумаги, сверху, средний плотности либо газетой в пару станиц. Утюжим, немного нажимая секунд 5-10. Здесь конечно без практики не обойтись, т.к. сильно разогретый тонер расплывается, да и чрезмерное давление также испортит наш рисунок. Набираемся терпения и пробуем. После утюга проглаживаем тщательно рукой, дабы весь тонер прилип к текстолиту. Хочется сказать что температура запекания тонера в принтере примерно 200 градусов. Поэтому температура подбирайте также экспериментально.

После остывания нашей заготовки. Нам необходимо удалить бумагу — аккуратно не повредив перенесенный слой. Для этого помещаем плату в ванночку с водой. Здесь также некоторые специалисты рекомендуют добавлять поверхностно-активные вещества для лучшей смачиваемости бумаги. Дело Ваше. Отмочили и потихоньку оттираем пальцем. Если у нас где- то не полностью перенеся слой тонера, то тут также можно подрисовать маркером, а в случае его отсутствия можно использовать спирт-канифольную смесь, где этой вязкой смесью проявляем свои таланты в рисовании. На рисунке ниже процесс переноса и перенесенный шаблон на плату.

!!!Небольшой нюанс. У нас на плате будет куча отверстий. Рекомендуется сверлить до травления. Т.к. в момент сверления иногда отрываются и пятачки и дорожки. Но если аккуратно то может и обойдётся. Опять же дело Ваше.

4. Четвертый последний этап — травление. Растворов для травления — куча, я использовал как говорится классику — раствор хлорного железа. Немного разберемся. Хлорное железо может быть в сухом виде FeCl3 и называется безводным (FeCl3) в виде порошка (черный цвет) либо шести водным (FeCl3· 6Н2О ) в виде влажной смеси (коричневый цвет и слегка «мокроватый» вид). Рисунок ниже:

Это одно и тоже. Какое использовать все равно, ведь безводное при попадании в воду становится шести водным, присоединяя воду и затем растворяется, поэтому сыпать его надо меньше. Раствор хлорного железа можно изготовить самостоятельно, если обработать железные опилки соляной кислотой. Возьмите 25 весовых частей 10-процентной соляной кислоты и смешайте с одной весовой частью железных опилок. Смесь в плотно закрытой посуде выдержите 5 суток в темном месте, после чего ее можно использовать. Переливая раствор в сосуд для травления, не взбалтывайте его: осадок должен остаться в той посуде, в которой раствор готовился.

Итак мы имеем баночку порошка. Приготовим. Для приготовления раствора, необходимо растворить хлорное железо FeCI3 в воде h3О. Пропорции у всех разные: чем меньше соотношение 1:1;1:1,5; 1:2; 1:3 тем быстрее протекает операция травления, но при этом необходимо тщательно наблюдать что бы не под травились дорожки под тонером. Если ориентироваться по цвету, то его необходимо растворять до цвета крепкого чая(рис. выше). Растворять необходимо в теплой воде, хотя можно и в холодной. Сыпать необходимо постепенно в воду, т.к. при смешивании выделяется тепло. Если сделать наоборот, то раствор буквально закипает и все содержимое начинает разлетаться во все стороны, вместе с банкой))). Я развел 1 к 2!

Помещаем нашу плату ,желательно, дорожками вверх в емкость. Травим плату. Скорость травления зависит от качества хлорного железа, концентрации раствора и температуры. Поэтому при травлении необходимо подогреть раствор, например поднести к нему лампу и периодически взбалтывать, перемешивать, для отвода из зоны травления продуктов распада. Также для увеличения скорости можно добавить хлорид аммония (нашатырь), за счет образования комплекса меди с аммиаком скорость травления значительно увеличивается. После травления извлеките плату и промойте в проточной воде. Тонер удаляем спиртом либо растворителем, например ацетон. Ниже на рисунке результат травления.

После травления раствор необходимо восстанавливать, обычно для этого кидают металлическую стружку, и после фильтруют. Хотя на самом деле это все фильтрация, т.к. ионы хлора не восстанавливаются и раствор при каждом травлении будет уставать все больше и больше. Для восстановления, необходимо подкислять раствор соляной кислотой. Также после травления раствор приобретает зеленоватый цвет, что говорит о наличии меди в нем, и необходимости фильтрации и восстановления. Профильтровав все закройте плотно в банке. После этого необходимо залудить все отверстия, а также площадки под smd-монтаж ну и дорожки.

Производим монтаж.

Все процесс окончен. Начиная, поэтапно, со следующей статьи оживляем наша плату. Начнем с датчиков температуры ds18b20 и семи сегментного индикатора. На этом и остановимся. Всем пока.

Хлорное железо — реактив, полезный для промышленности и радиолюбителей

Хлорное железо — неорганическое вещество, соль соляной кислоты и железа (III). Правильное название — хлорид железа (III), трихлорид железа с формулой FeCl3.

Получают соединение различными способами, в том числе экономически дешевым методом — из отходов при производстве хлорида титана и хлорида алюминия.

Свойства

Темные кристаллы с красновато-коричневым металлическим блеском, которые на воздухе быстро приобретают ржаво-коричневый цвет. Очень гигроскопичные, легко растворяются в воде, образуют несколько видов кристаллогидратов. Самый востребованный из них — железо хлорное 6-водное FeCl3 ∙ 6h3O. Растворение в воде сопровождается выделением тепла. Реактив растворяется в спиртах, ацетоне. При нагревании теряет часть хлора, превращаясь в хлорид двухвалентного железа.

Трихлорид железа обладает окислительными свойствами, вступает в реакции с медью и другими металлами, йодоводородом, оксидом железа (III), некоторыми хлоридами металлов. Качественной реакцией на реагент является реакция с фенолом. Несколько капель FeCl3 окрашивают раствор фенола в фиолетовый цвет.

Меры предосторожности

Хлорид железа (III) не горит и не взрывается. В тоже время он опасен для кожи, органов дыхания, глаз, вызывает прижигание слизистой желудочно-кишечного тракта. При работе следует использовать респираторы, очки, резиновые перчатки. Если работать с реактивом без перчаток, то он въедается в кожу и очень плохо смывается. При чувствительной коже или склонности к аллергическим реакциям контакт может вызвать зуд, раздражение и даже химический ожог.

Попадание брызг в глаза приводит к химическому ожогу. Если это произошло, следует немедленно их промыть и обратиться к врачу. Очень опасно проглатывание хлорного железа. Рабочее место должно быть оборудовано вентиляцией, так как вдыхать пары опасно.

Перевозить реактив можно любым видом транспорта. Хранят его в прохладных складах без отопления, без доступа солнечных лучей, в герметичной таре, защищающей от контакта с воздухом.

Раствор трихлорида железа коррозионно активен, поэтому его хранят в стойких к коррозии емкостях.

Применение

Для быстрого осаждения части растворимых и большинства нерастворимых органических и неорганических примесей из производственных и бытовых сточных вод.
Для осветления и умягчения воды в водоподготовке.
В нефтедобыче для нейтрализации сероводорода при ремонте скважин; в нефтеперерабатывающей отрасли в качестве катализатора при производстве термостойких смол и битумов.
В химпроме — катализатор при производстве органических веществ и материалов.
В радиоэлектронике, промышленной и любительской, для травления плат, деталей, медной фольги.
В печатном деле (цинкография, офорт) для изготовления печатных форм.
В текстильной индустрии (относится к «мягким» протравам, не разрушающим волокна ткани).
Для замены азотной кислоты в тех случаях, когда в результате реакции выделяется ядовитый оксид азота NO2.
В качестве хлорирующего агента при извлечении нужных элементов из рудного сырья.
Для удаления масла из сточных вод масложиркомбинатов; хрома из сточных вод кожевенных предприятий.
В быту — для удаления гальванических покрытий на основе хрома и меди.
В строительной индустрии добавляют в портландцемент для ускорения схватываемости и увеличения прочности бетона.
В косметической, пищевой, пивоваренной, фармацевтической индустрии и ювелирном деле.

В продажу хлорное железо поступает в виде твердого вещества и в виде раствора. В магазине «ПраймКемикалсГрупп» вы можете купить 6-водное хлорное железо в виде кусков или кристаллов, оптом и в розницу. Есть скидки, возможность самовывоза и доставка.

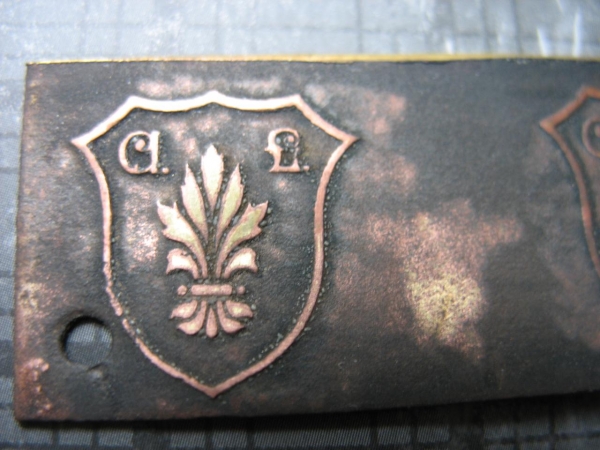

Травление меди под выемчатую эмаль с помощью хлористого железа — описание технологического процесса

Самый распространенный способ травления меди и латуни – использование раствора хлористого железа (Хлорид железа(III), хлорное железо FeCl3).

Хлористое железо выпускается в виде влажного порошка зеленовато-рыжего цвета. Внимание! При использовании этого препарата следует соблюдать осторожность, так как это вещество очень едкое и токсичное. При работе рекомендуется надевать резиновые перчатки и марлевую повязку, при попадании хлористого железа на кожу следует немедленно смыть его проточной водой или раствором соды.

Хлористое железо разводят в пропорции 400 г. на 1 литр воды в пластиковой или керамической посуде. Рекомендуется использовать теплую воду.

Травление меди: медную пластинку, толщиной не меньше 1 мм (если травление делается с глубиной рельефа от 0,4 мм и более) очищают от загрязнений и протравливают лимонной кислотой для удаления окислов.

После этого ее разогревают на огне или электрической плитке до температуры 100-200 градусов и покрывают слоем воска (лучше использовать смесь пчелиного воска и битума для создания контрастного покрытия).

Воск должен покрывать поверхность пластины равномерно с одной или двух сторон.

После остывания покрытия на поверхность воска наносится тонкой иглой контур травленого рисунка. Затем с помощью стека воск удаляется с поверхности медной пластины в тех местах, где будут углубления. Участки, на которых остался воск после извлечения из раствора, останутся непротравленными.

После того, как процарапывание рисунка и снятие воска с протравливаемых участков завершено, боковые края и обратная сторона пластины покрываются лаком для металла (можно использовать лак для ногтей).

При этом, лак можно использовать и вместо воска, в этом случае лаком покрывают те участки, которые не должны подвергнутся травлению, а сам рисунок оставляют непокрытым лаком.

После высыхания лака, протравливаемый предмет опускают в глиняную глазированную кюветку (ванночку), в которую наливают соответствующий растворитель (в данном случае хлористое железо).

Травление должно происходить в хорошо проветриваемом помещении.

Травление до толщины 0,1-0,2 мм достигается за несколько часов при использовании свежего раствора, если нужно получить большую глубину, процесс может занять сутки и более.

Для оценки глубины травления, раствор аккуратно сливают обратно в емкость и визуально оценивают глубину травления. Если глубина еще недостаточна, изделие заливают раствором снова. Не рекомендуется подогревать раствор во избежание неравномерного травления и отслаивания защитного покрытия.

Когда травление считают оконченным, предмет прополаскивают в чистой воде, а предохранительное покрытие удаляют и пластину очищают от остатков покрытия. Если в углублениях останется некоторое количество протравки, то со временем она разъест металлическую поверхность местами глубже, чем требуется. Во избежание этого, следует прокалить изделие на огне докрасна и очистить в растворе лимонной кислоты.

Отработанный раствор хлористого железа следует загасить большим количеством соды перед сливом в канализацию. Следует избегать контакта активного раствора хлористого железа с металлическими предметами во избежание их коррозии.

Техника безопасности при травлении

— кислоты. Либо относитесь к этому серьезно, либо вообще не начинайте работать. Художники занимались травлением сотни лет, поэтому совершенно ясно, что можно сделать все, не причинив себе вреда. Но помните, что никто специально не планирует навредить себе. Несчастные случаи обычно результат недостаточной подготовки, работы в неподходящем месте или поспешных действий. Зная о возможной опасности и заранее планируя, как ее избежать, вы безопасно и успешно проведете процесс травления.

Травление всегда должно производиться в хорошо проветриваемом помещении. Идеально подходит для этого закрывающийся вытяжной шкаф. Окно опускается вниз, чтобы отгородить место проведения травления и не допустить проникновения испарений в мастерскую. Если у вас не столь современная система вентиляции, с вашей стороны было бы разумным запастись респиратором с подходящими фильтрами. Избегайте больших паровытяжных колпаков, поскольку они скорее поднимут испарения прямо к вашему лицу, нежели защитят от них.

Работая с кислотами, всегда надевайте резиновые перчатки и резиновый фартук. Защищайте глаза водонепроницаемыми очками и всегда держите наготове пищевую соду, чтобы нейтрализовать пролитую кислоту. Кислоты и другие травильные растворы должны храниться в специальных емкостях, предназначенных для лабораторного использования. Хранение кислоты в банке из-под ореховой пасты — это навлечение неприятностей на свою голову.

Лабораторный вытяжной шкаф защищает окружающее пространство, отгораживая его опускающимся окном.

Крышки должны быть пластиковыми или стеклянными, иначе они заржавеют. Всегда тщательно подписывайте каждый контейнер, указывая название и состав смеси и дату ее изготовления. Никогда не ставьте емкости с кислотами на высокие полки, с которых кто-нибудь может по неосторожности их столкнуть. И всегда принимайте дополнительные меры безопасности, когда рядом дети или животные.

Травильные растворы и резисты.

Термин травильный раствор относится к любому раствору, используемому для травления металла. И хотя некоторые кислоты травят почти все, для каждого металла есть один — два таких травильных раствора, которые будут действовать только на него. Резисты — это такие кислотоупорные покрытия, которые защищают отдельные участки металлического изделия, и это позволяет осуществить декорирование. И опять же, некоторые резисты могут противостоять почти любому травильному раствору, но все же для каждого раствора имеются свои резисты. То, какое изображение и каким способом вы хотите получить, часто определяет, каким резистом вы должны воспользоваться. Иногда необходим фоторезист, такой как применялся в описанной выше технике. Другие резисты применяются художниками, а есть и такие, которые особенно удобно наносить на неровную поверхность . Чтобы определить, какими травильными растворами и резистами будете пользоваться вы, нужно поэкспериментировать.

Азотная кислота (NHO

, аптечное название aqua fortis).

Это прозрачная дымящая жидкость, цвет которой варьируется от бесцветного до желтого. Она очень едкая и в некоторых растворах становится взрывоопасной. Со времени ее открытия в 1787 году ее использовали как резист для меди.

Но оказываемое ею сильное разъедающее воздействие является недостатком, когда требуется неглубокое травление. Художники-граверы чаще предпочитают пользоваться смесью соляной кислоты, бертолетовой соли и воды, называемой Голландская Протрава (Dutch Mordant).

Для ювелиров и художников по металлу азотная кислота наиболее часто используется как средство травления стерлингового серебра.

Для этого ее смешивают с водой в соотношении 1:3. Это значит, что на 1 часть кислоты надо взять 3 части воды. Очень важно смешивать компоненты в определенном порядке и по определенным правилам, всегда добавляя кислоту в воду. Поскольку кислота тяжелее воды, она будет опускаться на дно контейнера и начнет смешиваться с водой. Если сделать наоборот, то вода останется на поверхности кислоты, что ограничит контактную поверхность двух жидкостей. Если смешивание будет пространственно ограничено маленьким участком, чрезмерное количество выделяемого тепла приведет к разбрызгиванию кислоты. Азотная кислота также используется с тремя частями серной кислоты. Получившаяся смесь чрезвычайно активна и называется Аква Регия (Aqua Regia) или «Царская водка» («Royal Water»).Она используется для травления сплавов золота 420 пробы (10К).

Резисты для азотной кислоты.

Поскольку этот травильный раствор очень агрессивный, только сильные резисты могут выдержать его воздействие. Наиболее распространен битумный лак. Его можно приобрести в очищенном виде в магазинах для художников. В более грубом виде он используется на дорогах как порозаполнитель. Битумный лак представляет собой густую краску, которую наносят кистью на чистую поверхность металла. Требуется от 15 минут до двух часов, чтобы он полностью высох, не забудьте принять это в расчет, готовясь к работе. Один из вариантов — это использование битумного лака в смеси с воском в соотношении 1:1. Смесь, называемую твердый грунт, выливают на каменную или стальную плиту и, когда она остынет, собирают, надев на руки перчатки.

Ее скатывают в шар (как снежок) и затем натирают слегка нагретый металл, чтобы получилось защитное покрытие.

Хлорид железа.

(FeCl

, также называемое хлорное железо).

Этот травильный раствор приобрел популярность в последнее десятилетие, потому что он медленно и ровно протравливает медь и латунь. Он продается в форме желтых гранул или смешанным с водой в виде раствора глубокого янтарного цвета. Хлорное железо значительно менее агрессивный окислитель, чем азотная кислота, хотя это ни в коей мере не избавляет вас от принятия необходимых мер безопасности. Особенно важно то, что хлорное железо не склонно к образованию паров, поэтому требуется только минимальная вентиляция.

В процессе реакции меди с азотной кислотой молекулы водорода освобождаются и выделяются в виде газа. Это вызывает вспенивание или образование пузырьков, которые способствуют удалению корродированных частиц меди. Реакция с хлорным железом проходит не столь бурно, и, как результат, на изделии образуется слой, который может приостановить процесс дальнейшего травления. Поэтому изделие помещают либо в травильную ванну обрабатываемой поверхностью вниз, либо помещают в устройство, которое сбрызгивает изделие кислотой так, чтобы она стекала.

Резисты для хлорного железа.

Одна из причин популярности этого травильного раствора — это большой выбор резистов, которые могут с ним применяться. Несомненно, подойдет универсальный битумный лак. Но подойдут и большинство масляных красок, перманентных маркеров (предпочтительно черного цвета), лак для ногтей, восковые карандаши и переводные буквы. Чтобы предохранить от коррозии (то есть от протравливания) большие участки, их можно защитить изоляционной лентой. Она не только быстро накладывается, но и легко снимается.

6 Правила и запреты при травлении хлоридом железа —

Хлорид железа — один из наиболее широко используемых травителей в области химического травления. Он обычно используется для травления деталей из стали и нержавеющей стали, но он также подходит для травления меди. Одна из причин, по которой он так популярен, заключается в его универсальности. С его помощью вы можете регенерировать травитель и продолжать использовать травитель некоторое время, прежде чем истечет срок его действия. Это отличный травитель, который можно использовать в любой химической мастерской, но если вы новичок в его использовании, есть некоторые вещи, о которых вам следует знать. Вот 6 правил, о которых следует помнить при работе с хлоридом железа.

1. ОБЯЗАТЕЛЬНО титруйте регулярно

Когда дело доходит до непрерывного проведения процесса травления, важно контролировать множество факторов. Одним из важнейших факторов, на который следует обратить внимание, является содержание свободных кислот. Когда дело доходит до свободной кислоты, нет никаких отличных способов контролировать ее, кроме наличия графика для выполнения титрования. Как часто вам нужно титровать, зависит от того, сколько вы протравливаете каждый день. Если вы используете хлорид железа для крупномасштабного производства, мы рекомендуем проводить титрование не реже одного раза в день.

2. НЕ вносить металлы, содержащие алюминий в высоких концентрациях

Алюминий и концентрированный хлорид железа плохо смешиваются. Им можно травить алюминийсодержащие металлы, но при больших концентрациях это крайне нецелесообразно из-за высокой теплоты реакции. Согласно книге Дэвида Аллена Photochemical Machining and Photoelectroforming , реакция травления алюминия с регенерацией может выделять ~245 ккал тепла на каждый грамм травленого алюминия — для сравнения, реакция травления меди с регенерацией дает только ~65 ккал/г. Эта разница в теплоте реакции означает, что если ввести алюминий, температура травителя повысится, что увеличит скорость реакции и, таким образом, создаст цикл с избыточным выделением тепла. Наличие такой большой теплоотдачи может привести к серьезному повреждению вашего травильного оборудования и, следовательно, потребовать частого обслуживания и замены. Если вы хотите травить алюминий, ваш раствор железа должен быть разбавлен.

3. НЕОБХОДИМО быстро убрать разливы

Если вы когда-либо работали с хлорным железом, вы знаете, как легко он оставляет пятна на всем, к чему прикасается. Итак, чтобы ваш травильный цех был в безопасности и выглядел красиво, лучше всего как можно скорее убирать любые разливы.

4. НЕ загрязняйте его

Одной из неприятных вещей при работе с хлорным железом является «головня». Если вы не справитесь с тем, что вытравлено в вашем хлорном железе, вы можете получить неприятный темный налет на вашем изделии. Это темное покрытие называется «головня», и известно, что оно доставляет многим производителям головную боль, потому что его практически невозможно удалить после высыхания.

Головня может быть вызвана несколькими факторами. Основной способ избежать этого — избегать травления металлов с высоким содержанием углерода. Это также означает, что если вы являетесь производителем, который будет производить медные и стальные детали, вы не можете травить их в одном и том же травителе. Если вы производите медные и стальные детали одновременно, лучше всего иметь два разных травильных станка — один предназначен для меди, а другой — для стали. Если вам не нужно производить их одновременно, также рекомендуется сначала травить стальные панели, а затем, когда травитель достаточно израсходуется, этот травитель будет предназначен для травления меди. Еще один способ уменьшить количество копоти — увеличить плотность вашего раствора. В книге Дэвида Аллена Фотохимическая обработка и фотоэлектроформование, есть примечательная картина, показывающая значительную визуальную разницу между травлением при 38 °Bé и °44 Bé.

5. НЕОБХОДИМО Отслеживать условия травления

Как упоминалось ранее, ключом к последовательному процессу травления является мониторинг факторов, влияющих на скорость травления. Это означает, что вам придется поддерживать плотность травителя, окислительно-восстановительный потенциал (ОВП) и температуру. Лучший способ сохранить эти свойства — инвестировать в датчики, которые будут измерять эти факторы. Вы можете либо настроить систему для автоматической корректировки этих факторов, либо настроить их вручную, когда заметите, что начинаете выходить за пределы допустимого диапазона. Всегда лучше знать, когда ваш травитель начинает терять качество, прежде чем он начнет производить детали, не соответствующие спецификациям.

6. НЕ ЗАБЫВАЙТЕ о побочных продуктах

Если вы регенерируете хлорид железа для поддержания травильного раствора, полезно ознакомиться с побочными продуктами реакции регенерации и иметь представление о том, сколько побочного продукта, который вы производите. Одним из наиболее распространенных методов регенерации является хлорат натрия. Это потому, что это один из наиболее осуществимых и экономичных методов регенерации. Одним из недостатков использования этой формы регенерации является то, что хлорид натрия является побочным продуктом реакции. Таким образом, со временем в травильных машинах будет накапливаться соль, которую в какой-то момент нужно будет удалить. Если в травильный раствор добавлены другие нестандартные компоненты, вам также следует подумать о том, какие реакции и побочные продукты могут возникнуть.

Мы изготовили и установили множество травильных установок для хлорида железа и обучили многих клиентов процессу травления трехвалентного железа. Если у вас есть дополнительные вопросы или вы хотите получить более подробную информацию о травлении хлоридом железа, пожалуйста, не стесняйтесь обращаться к нам с вашими вопросами.

Ознакомьтесь с нашими продуктами и узнайте больше о них здесь

Проблемное травление нержавеющей стали хлоридом железа

Весь мир собрал здесь

, чтобы дать вам бесплатные ответы на отделочные работы!

(——)

Текущие сообщения:

20 января 2022 г.

В. Я пытался выгравировать рисунок на листе нержавеющей стали. Резист — чернила (я напечатал рисунок на синей бумаге pnp и прогладил рисунок чернилами на стали).

Я положил кусок в чашку с хлорным железом, 42 Боме. Я обнаружил, что примерно через полтора часа более тонкие детали чернил начали отходить, но сама сталь едва протравливалась. В итоге я наносил чернильный резист несколько раз и оставлял его на несколько часов (более 12 часов). Несмотря на это, количество нанесенного травления было минимальным, и вы могли почти почувствовать это, если проведете по нему пальцем (еле-еле). 9

16 февраля 2022 г.

A. Привет, Мартин,

Знаете ли вы, какая у вас марка нержавеющей стали? «Нержавеющая сталь» охватывает широкий спектр материалов с различным поведением при травлении. Что подходит для 304, может не подойти для 316.

При какой температуре вы работаете?

Я рекомендую вам взять несколько обрезков без резиста и поэкспериментировать с концентрацией и температурой, пока не найдете что-то, что даст вам хорошее равномерное травление на этом материале.

Затем попробуйте еще раз с сопротивлением. 9

Тесно связанные вопросы и ответы, самые старые сначала:

2004 г.

В. Здравствуйте, мы являемся производителем вывесок. Мы регулярно используем хлорид железа 45 по Боме для травления нержавеющей стали 304 глубиной от 0,007 до 0,015 дюймов. Делается это при температуре 47°С. Однако иногда я получаю очень неровное травление на широких участках. Похоже, что часть нержавеющей стали разрушается быстрее, чем другие, но это мое предположение.

Я задокументировал эту проблему с фотографиями и подробной информацией. Все это примеры панелей из нержавеющей стали 304, протравленных хлоридом железа 45 по шкале Боме (FeCl3) в конвейерной системе с распылительной насадкой. Хлорное железо нагревают до 45°С и при получении содержат менее 3% соляной кислоты.

Пример гладкого травления (приемлемо)

Пример обратного травления Проблема — небольшие ямки (недопустимо)

Пример обратного травления нержавеющей стали — небольшие выступы в пределах гладкой травленой области (недопустимо)

9 Пример обратная протравленная область, гладкая вблизи плеч, но неровная на широких открытых участках (неприемлемо) Я полагаю, что это было сделано с 30 боме хлорида железа. 9

23 апреля 2008 г.

В. Сколько столовых ложек нитрата железа в кварте воды? Привет, я Дуг Мосли; художник из Портленда, штат Орегон.

Я использую старинные стальные и железные сельскохозяйственные инструменты и детали машин для создания абстрактных скульптур. Я использовал нитрат железа очень недисциплинированным образом. Я хотел бы знать, сколько химиката добавить в литр воды для достижения стандартной концентрации. Я понимаю, что найденные стальные и железные предметы, которые я использую в своей работе, имеют непостоянные сплавы, поэтому мне нужно стандартизировать мой раствор нитрата железа. Кроме того, я обнаружил, что опрыскивание обработанной поверхности водой ускорит появление ярко-оранжевой ржавчины. Безопасно ли запечатать это без дальнейшего полоскания? Я пытаюсь добиться более светлого цвета при запечатывании. Я получаю только коричневый или черный цвет. 9

—-
Изд. примечание: мы не публикуем рекомендации по брендам и источникам (почему?), но вы можете опубликовать запрос предложений для личного контакта по этому поводу, если хотите.

Тем не менее, более вероятно, что проблема связана с лучшими методами приклеивания трафаретных пленок и/или лучшим материалом для трафаретных пленок при травлении хлорным железом, а не с тем, что трафареты одних производителей значительно лучше других.

8 июня 2013 г.

A. Мы используем жидкий фоторезист, и он не выходит даже при углублении на 1 мм. 9

9 апреля 2016 г.

А. Привет. Ваша проблема очень распространенная. После приклеивания пленки к пластине и экспонирования ее необходимо запечь в духовке при температуре 120°С в течение 20-30 минут. Пленка изменит цвет на очень темно-фиолетовый и будет очень прочной и устойчивой к кислоте не только для гравировки, но и для резки.
Проблема с неравномерной гравировкой: я уверен, что это связано с типом машины, которую вы используете. Вам нужно использовать машину для травления с двойным распылением с конвейером. Это единственный способ хорошо распределить кислоту по пластине.

13 июля 2018 г.

В. Моя ситуация: У меня есть запрос на травленую пластину. Мы производим резиновые листы, вулканизированные на стальной пластине с рисунком. Нынешним пластинам более 30 лет, и они сейчас в плохом состоянии. Это пластины из мягкой стали толщиной 4 мм, мы рассматриваем нержавеющую сталь толщиной 3 мм. Нам говорят, что травление кислотой — лучший метод.

Общий размер пластины должен быть 1300 x 1050 мм

Глубина рисунка 0,35 мм. 9- Извините, этот запрос устарел
Просмотреть текущие запросы предложений

—-
Изд. примечание: как всегда, уважаемые читатели, технические ответы в публичных и коммерческих ответах в частном порядке, пожалуйста (а? почему?)

11 января 2019 г.

A. Точечная коррозия нержавеющей стали:
При травлении нержавеющей стали хлоридом железа лучше всего травить ее за один проход. Если вы травите нержавеющую сталь, а затем промываете водой и протравливаете снова, поверхность будет ямочной и ухудшаться с каждым промыванием. Если его необходимо промыть, то перед продолжением травления он должен быть полностью высушен. Также крайне важна подготовка поверхности перед нанесением резиста. 9

Finishing.com стал возможным благодаря …
этот текст заменяется на bannerText

Вопрос, ответ или комментарий в ЭТОЙ теме -или- Начать НОВУЮ тему

Отказ от ответственности: с помощью этих страниц невозможно полностью диагностировать проблему отделки или опасность операции. Вся представленная информация предназначена для общего ознакомления и не является профессиональным мнением или политикой работодателя автора. Интернет в значительной степени анонимен и непроверен; некоторые имена могут быть вымышленными, а некоторые рекомендации могут быть вредными.

Если вы ищете продукт или услугу, связанную с отделкой металлов, проверьте следующие каталоги:

Хлорид железа является наиболее широко используемым травителем для коммерческих установок химического травления.

Он сравнительно недорог, безопасен в использовании, устойчив к травлению и универсален для травления сплавов.

Fe3Cl универсален и эффективен

Он особенно хорошо подходит для травления «белых» металлов, в том числе сплавов на основе железа и никеля, а также цинка, марганца, индия и олова. первичные сплавы на основе железа включают нержавеющие, углеродистые и кремнистые стали. Ковар и инвар представляют собой сплавы железа и никеля, которые часто используются для травления корпусов электроники. Сплавы, основную часть которых составляет никель, включают сплав 42, инконель и мю-металл. Несмотря на то, что хлорид железа не является непосредственно каждым из определенных чистых металлов, включая кобальт, хром и вольфрам, эти элементы могут присутствовать до определенных фракций в сплавах железа или никеля, и они будут подвергаться травлению.

Использование хлорида железа для химического травления белых металлов позволяет получить гладкую боковую стенку с постоянной и предсказуемой скоростью травления.

Подробную информацию о процессе фототравления и его возможностях можно найти в БЕСПЛАТНО Полном руководстве по фотохимической обработке:

Регенерация травителя продлевает срок службы

Еще одним преимуществом использования хлорида железа является возможность его регенерации. в процессе. Приборы в процессе травления постоянно контролируют химический состав. При определенных пороговых значениях травитель обновляется введением соляной кислоты, хлора и воды. Таким образом, срок службы травильной ванны может быть продлен до нескольких недель.

Даже после нескольких недель травления белых металлов хлорид железа продолжает быть полезным. Его можно модифицировать, чтобы он подходил для травления «красных» металлов. Красные металлы основаны на меди и включают первичную медь, латунь, бронзу, монель, нейзильбер (медный сплав, который на самом деле вообще не содержит серебра) и некоторые специальные сплавы. Опять же, состояние травителя отслеживается автоматически и обновляется по мере необходимости. Таким образом срок службы оригинального травителя продлевается еще на несколько недель.

После того, как хлорид железа выполнит свою работу по травлению белых и красных металлов; он переконфигурирован еще раз для травления алюминия. Алюминий — очень легкий металл, его плотность составляет примерно одну треть плотности красного и белого сплавов. Он также очень реактивен и легко окисляется. Модифицированный травитель подходит для этой задачи.

С эксплуатационной точки зрения хлорид железа довольно безопасен для работы. Случайное воздействие не вызывает травм и легко устраняется водой. Существуют химические вещества для травления, как кислотные, так и щелочные, которые вызывают серьезные травмы при контакте, и одна фтористоводородная кислота, которая может привести к смерти. Хлорное железо не имеет ни одного из этих рисков.

Однако хлорид железа не все травит. В частности, «благородные» металлы: золото, серебро, платина, палладий, тантал не травятся в хлорном железе. Так называемые «высокотемпературные» металлы: титан, молибден, вольфрам, кобальт, хром, ниобий также не травятся в железе.

У нас есть альтернативные травители, эффективные для серебра и молибдена.

Химическое травление на атомном уровне

Чтобы объяснить, как работает процесс травления, нужно вернуться в школьный класс химии. Самая маленькая частица Элемент (например, железо, никель, медь, алюминий и т. д.) — это атом. Атомы состоят из протонов, нейтронов и электронов. Ионы — это атомы, которые имеют неравное количество протонов и электронов. Металлы ионизируются, теряя электроны, превращая их в положительно заряженные катионы. Неметаллы ионизируются, приобретая электроны и становясь отрицательно заряженными анионы .

Раствор для травления хлорида железа содержит железо в степени окисления +3 (это означает, что оно потеряло три из своих 56 электронов) и хлор с дополнительным электроном, образующим хлорид Cl-. Процесс травления, по сути, представляет собой разрушение элементов металлических сплавов на атомарном уровне. Катионы получают электроны от открытых атомов металла, а затем анионы связываются с открытыми атомными ядрами.

Эти «нежелезистые» сплавы можно травить другими растворами, которые иногда представляют собой комбинации различных кислот, таких как серная, азотная, соляная или фосфорная. Или, когда установка для травления специально оборудована для сдерживания и безопасности, фтористоводородная кислота травит почти все.

Хотя регенерация и повторное использование травильного раствора на основе хлорида железа продлевает срок службы и полезность травильного раствора, у этого есть побочный эффект. Процесс фактически увеличивает общий объем травильного раствора в несколько раз. После израсходования травителя отработанный раствор нейтрализуют. Растворенные металлы осаждаются и направляются на рафинирование и переработку. Оставшаяся жидкость, которая в основном представляет собой воду, обрабатывается и также может быть переработана.

ДОПОЛНИТЕЛЬНЫЕ РЕСУРСЫ

Подробное руководство по химической обработке

Введение в гальванопластику

Особенности дизайна для фототравление

Как травить сталь кислотой

Поскольку цены на медь и цинк выросли, многие ремесленники, вытравливающие рисунки на металлах, обратились к травлению стали. Хотя сталь не такой тонкий металл, как медь, она тоньше цинка, а также более долговечна, особенно при использовании в качестве печатной формы. Кислотой можно травить несколько видов стали, включая низкоуглеродистую и нержавеющую сталь. Ниже приведены инструкции по кислотному травлению стали.

Этапы

Подготовка стали к травлению

Выберите тип стали для травления . Вы можете травить нержавеющую сталь, мягкую сталь или высокоуглеродистую сталь. Какой тип стали вы травите, будет определять лучшую кислоту или химикат для травления.
Удалите все заусенцы на краях стали . Спилите любые заусенцы со стороны стали, которую вы собираетесь травить кислотой. Вы можете оставить заусенцы на другой стороне, если вы травите стальную пластину.
Очистить сталь . Используйте чистящее средство с хлором на абразивной губке, проволочной щетке, тонкой стальной мочалке, влажной наждачной бумаге номер 600 или корундовой бумаге, протирая круговыми движениями. Вы хотите оставить поверхность достаточно зернистой, чтобы схватить материал резиста, но не настолько поцарапать, чтобы в конечном итоге вы вытравливали дополнительные линии, которые не являются частью вашего дизайна.
Промойте сталь водой . Вода должна стекать со стальной поверхности.
Второй раз очистите сталь изопропиловым спиртом .

Травление стали

Выберите изображение, которое хотите выгравировать на стали . Вы можете нарисовать изображение от руки или скопировать существующее изображение на стальную поверхность. В зависимости от того, какой метод переноса вы используете, у вас может быть довольно простой дизайн или сложный.
- Если вы планируете повторить существующий дизайн, выберите что-нибудь в высококонтрастном черно-белом цвете.
- Если вы планируете изготавливать и продавать оттиски своего офорта, выберите изображение в свободном доступе или получите разрешение правообладателя, если таковой имеется.
Перенесите свой дизайн на стальную поверхность . Вы можете перенести дизайн одним из нескольких способов, как описано ниже. Имейте в виду, что, как бы вы ни переносили свой дизайн, он будет печатать в обратном порядке так, как вы вытравливали его на стали. Если вы планируете использовать травленую стальную пластину исключительно в качестве украшения, а не для печати, это не будет иметь для вас значения.
- Самый старый метод переноса рисунков — это покрытие стальной поверхности жидким лаком или воскоподобным веществом (например, пчелиным воском), или даже эмалевой краской или лаком для ногтей. Это покрытие называется грунтом. Затем вы царапаете свой дизайн на земле, используя иглы или режущие инструменты с более широкими лезвиями. (Это похоже на резку по дереву.) Земля будет служить сопротивлением, чтобы не допустить попадания травильной кислоты на сталь, которую она покрывает.
- Другой метод заключается в том, чтобы покрыть стальную поверхность перманентными маркерами в тех местах, где вы не хотите, чтобы кислота протравила сталь, и оставить поверхность открытой там, где вы хотите протравить сталь. Возможно, вам придется поэкспериментировать с несколькими марками и цветами перманентных маркеров, чтобы определить, какой из них дает лучший резист.
- Третий метод заключается в создании трафарета путем фотокопирования изображения на копировальную бумагу или печати его на глянцевой фотобумаге с помощью струйного принтера. Положите бумагу на стальную поверхность изображением вниз и с помощью утюга для одежды, установленного на «высокий уровень», гладьте плавными круговыми движениями в течение 2–5 минут. (Осторожно нажмите, если используется копировальная бумага; нажмите сильно, если вы используете фотобумагу.) Затем вы можете удалить бумагу. (Бумага для переноса отслаивается сама по себе, но фотобумагу необходимо замачивать в лотке с горячей водой, чтобы смягчить ее перед удалением.) Перенесенные чернила становятся резистом для травильной кислоты.
Накройте стальные кромки . Вы можете заклеить края скотчем или покрасить их. Любой метод предотвращает травление краев кислотой.
Выберите кислоту, которой вы хотите травить сталь . Возможные кислоты включают соляную (соляную) кислоту (HCl), азотную кислоту (HNO3) или серную кислоту (h3SO4). Некоторые некислоты, образующие кислоту в воде, такие как хлорид железа (FeCl3) или сульфат меди (CuSO4), также можно использовать в качестве травильных химикатов. Насколько сильна кислота, обычно определяет, насколько быстро сталь будет протравлена или «укушена». Вы можете приобрести травильные кислоты и химикаты в магазинах химикатов или в магазинах электроники.
- Хлорид железа обычно смешивают с водой в равных частях для образования соляной кислоты в растворе. Он чаще используется для травления меди, но он также хорошо подходит для травления нержавеющей стали. Он также работает с более широким спектром резистивных материалов, чем чистые кислоты; тем не менее, он может поцарапать поверхность, если за ним не ухаживать должным образом.
- Сульфат меди лучше подходит для травления низкоуглеродистой стали, чем нержавеющей стали. Лучше всего смешивать в соотношении 1 к 1 с хлоридом натрия (NaCl — обычная поваренная соль), чтобы сульфат меди не покрыл сталь отложениями меди, которые остановят процесс травления. Синий раствор постепенно тускнеет по мере травления и становится бесцветным, когда травление закончено.
- Азотную кислоту обычно смешивают в соотношении 1 часть азотной кислоты на 3 части воды. Его также можно смешивать с уксусной кислотой (уксусом) в соотношении 1 к 1 или с соляной кислотой.
- Серная кислота должна использоваться только в концентрациях от 10 до 25 процентов. Как правило, разбавленные растворы более эффективны, чем концентрированные. Однако кислотам обычно требуется больше времени для травления стали, чем химическим веществам, которые образуют кислоты в воде.
Погрузить сталь в ванну с травильной кислотой . Обычно вам нужно поместить стальную пластину в раствор лицевой стороной вниз, чтобы оголенный металл отслаивался вниз в раствор и от пластины. Это дает более чистые линии при травлении стали. Если положить тарелку лицевой стороной вверх, можно сметать образующиеся хлопья легкой кистью или пером; это также удалит образующиеся пузырьки. (Пузырьки мешают процессу травления, но они также могут создавать интересные рисунки, если их не трогать.) Оставьте стальную пластину в травильной кислоте до тех пор, пока линии не будут прорезаны до нужной глубины.
- Независимо от того, кладете ли вы стальную пластину в кислоту для травления лицевой стороной вверх или лицевой стороной вниз, подвешивайте ее каким-либо образом ко дну контейнера. (Это особенно необходимо, когда тарелка лежит лицевой стороной вниз.)
- Периодически встряхивайте контейнер с химическим раствором, чтобы раствор перемешивался.
Снимите и очистите стальную пластину . Промойте пластину водой, чтобы удалить кислоту. Если вы использовали особенно сильную кислоту, вам также может понадобиться пищевая сода, чтобы нейтрализовать ее. Затем вам нужно удалить резист; в зависимости от материала резиста используйте один из следующих методов:
- Используйте скипидар для удаления остатков краски или лака. (Используйте ацетон, если вы использовали лак для ногтей.)
- Используйте спирт, метилгидрат или стальную вату для воскообразного основания.
- Используйте проточную воду для водорастворимых чернил и спирт для чернил, нерастворимых в воде.

Наконечники

Кислоты для травления можно использовать более одного раза для травления стальных пластин. Каждый раз, когда используется кислота, требуется больше времени, чтобы протравить кусок стали до той же глубины, что и раньше.
Другой способ травления стали называется анодным или гальваническим травлением. В этом методе стальная пластина подключается к положительному полюсу 12-вольтовой батареи, а ванна с травильными химикатами — к ее отрицательному полюсу. Химическое вещество для травления или электролит в этом методе представляет собой не кислоту, а химическое вещество, которое может действовать как кислота при ионизации током.

Предупреждения

Всегда работайте в хорошо проветриваемом помещении и надевайте резиновые перчатки и защитные очки, чтобы защитить кожу и глаза от травящей кислоты. Также неплохо иметь поблизости чистую воду, чтобы промыть глаза или кожу, если вы случайно подверглись воздействию кислоты.
При разбавлении кислоты лейте кислоту в воду, а не воду в кислоту. Добавление воды к концентрированной кислоте приводит к тому, что она нагревается и выплескивается из контейнера. Когда вместо этого вы добавляете кислоту в воду, вода безопасно переносит тепло.
Когда кислота для травления станет слишком слабой для травления стали, отнесите ее в место сбора опасных отходов. Не выливайте его в канализацию.

Вещи, которые вам понадобятся

Деталь стали для травления (пластина или лезвие)
Кислотное травление (соляная, азотная или серная кислота) или химическое (хлорид железа или сульфат меди)
Резиновые перчатки
Защитные очки

Вы можете попробовать другие замечательные проекты

Ссылка на оригинальную статью
Ссылка на лицензию Creative Commons

Самодельные изделия из металла — Учебное пособие по травлению

Это учебное пособие по травлению металла является отличным началом для создания самодельных изделий из металла. Это так же просто, как трафарет, а результат потрясающий!

Я никогда не думал, что травление металла станет чем-то, чем я смогу заниматься, но когда я увидел видео об этом на You Tube, я понял, что смогу это сделать. Оказывается… это довольно просто.

Я выбрал предметы из долларового дерева для своих поделок из металла своими руками, потому что я люблю их и люблю превращать что-то обычное в нечто необычное. Это включает в себя персонализацию или добавление отличного дизайна, чтобы сделать его уникальным и единственным в своем роде предметом или подарком. Но вы можете использовать любую металлическую поверхность, поэтому, если вы покупаете что-то еще или у вас уже есть что-то, что вы можете травить, это идеально.

Если вы ЛЮБИТЕ поделки и подарки из долларового дерева, то вы определенно попали по адресу.

И…

Если вам нравятся изделия из металла своими руками, нажмите здесь, чтобы найти больше вдохновения для создания изделий из металла!

Самодельные изделия из металла – Учебное пособие по травлению

Вам, наверное, интересно… можно ли травить металл? Ну, да, вы можете с продуктом под названием Хлорид железа.

Хлорид железа вызывает сильную коррозию большинства металлов, и при его использовании необходимо соблюдать меры безопасности. Я носил перчатки, когда использовал его, и пищевую соду, чтобы нейтрализовать его, когда я был готов. Это важные вещи, которые нужно помнить.

Иногда крафт может быть опасен, и необходимо соблюдать меры предосторожности.

Прежде чем мы начнем, позвольте мне ответить на несколько вопросов, которые могут у вас крутиться в голове.

1. Можно ли использовать крем для травления на металле?

Нет. Крем для травления представляет собой кислоту, которая воздействует на стекло, но не действует на нержавеющую сталь и другие металлы.

2. Какая кислота используется для травления металла?

Существует несколько кислот, которые могут травить нержавеющую сталь, включая соляную, азотную или серную кислоту кислота. Но хлорид железа является более сильной кислотой, поэтому действует быстрее. Это хорошо для крафта, но вы должны помнить о безопасности, надев перчатки.

3. Как выгравировать рисунок на металле?

Позвольте мне показать вам, как я сделал этот удивительный стакан для кофе с гравировкой из металла, лопатку из нержавеющей стали, подставку для торта и ведерко для цветов.

Необходимые материалы

Для вашего удобства я добавил несколько партнерских ссылок. Вы можете увидеть мое полное раскрытие здесь.

Ferric Chloride
Metal pieces to etch
Nail polish remover (Acetone)
Cotton balls
Baking soda
Cricut Maker or cutting machine
Scrap Vinyl – I used permanent glossy craft vinyl
Weeding Tool
Лента для переноса
Миска для размещения ватных шариков после их использования
Перчатки

Шаг 1. Вырежьте трафарет

Для изготовления трафарета я использовала Cricut Maker и немного перманентного винила.

Если у вас нет станка для резки, вы можете сделать свой собственный трафарет, обведя рисунок на виниле и вырезав его. Или можно купить трафарет. Убедитесь, что он надежно закреплен и хлорид железа не просочится под него.

Эти дизайны можно бесплатно скачать в моей библиотеке ресурсов. Если у вас уже есть пароль, вы можете использовать эту ссылку!

Ищите их в разделе файлов SVG Cricut и Silhouette.

После загрузки дизайна загрузите его в пространство дизайна.

Вы можете настроить размер в соответствии с вашим проектом.

Затем, сгруппировав их, нажмите кнопку «Прикрепить» в правом нижнем углу экрана.

Когда вы дойдете до экрана с ковриком, вы можете переместить дизайн дальше от краев, чтобы вокруг рисунка был винил. Это гарантирует, что хлорид железа останется только в местах разреза и не выскользнет за край винила.

Шаг 2. Отредактируйте рисунок и добавьте переводную ленту

Используйте инструмент для прополки, чтобы удалить рисунок. Помните, что это трафарет, то, что мы обычно сохраняем, чтобы добавить к дизайну, который мы удаляем.

Обычно я добавляю переводную ленту в верхнюю часть вырезанного рисунка, но на этот раз я поместил трафарет лицевой стороной вниз на копировальную бумагу. Что вам проще.

Используйте скребок, чтобы «полировать» переводную ленту. Это помогает предотвратить отрыв этих маленьких кусочков, когда вы этого не хотите.

Шаг 3: Подготовка поверхности металла

Убедитесь, что металл чистый и готов к химическому травлению металла.

Для этого используйте жидкость для снятия лака (ацетон) и ватный тампон, чтобы очистить поверхность, на которой будет находиться рисунок.

Шаг 4: Разместите трафарет и начните травление

Теперь вы готовы разместить трафарет.

Снимите защитную пленку с винила и аккуратно приложите трафарет к металлической поверхности.

Как только ваш рисунок будет готов, положите весь виниловый кусок вниз, чтобы кислота не попала на лишний металл. Снова используйте скребок, чтобы убедиться, что все края прилипли.

Снимите переводную ленту, чтобы увидеть дизайн, готовый к травлению кислотой.

Возьмите перчатки, миску и пищевую соду. Ох… и хлорид железа.

Наденьте перчатки и нанесите немного хлорида железа на ватный тампон. Похлопайте железной кислотой по рисунку, пока он полностью не покроется.

Когда вы закончите с ватным тампоном, поместите его в миску.

Подождите примерно 5 минут, возьмите новый ватный тампон и повторите процедуру.

После этого… еще раз, в общей сложности около 15 минут.

Последний ватный тампон должен быть в миске вместе с остальными. Затем добавьте пищевую соду ко всем ватным тампонам в миске, чтобы нейтрализовать кислоту. Вам также нужно будет нейтрализовать металлические части. Добавьте немного пищевой соды в верхнюю часть металлической детали прямо над дизайном, затем смойте ее в раковине.

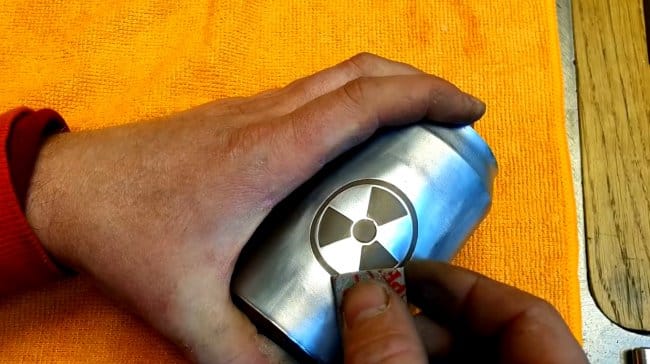

Затем вы можете снять винил с трафарета, чтобы открыть выгравированный рисунок. Это всегда моя любимая часть!

Вот моя дорожная кофейная чашка.

Я также сделал лопаточку и подставку для тортов. Это будут отличные подарки на день рождения или Рождество.

Цветочное ведро получилось не таким хрустящим, как другие. Я думаю потому что он оцинкован. Но я все еще люблю это!

Вот инструкция, которую можно распечатать, если хотите.

Время подготовки 30 минут

Активное время 30 минут

Общее время 1 час

Сложность Easy

Ориентировочная стоимость $5

Материалы

Металлический предмет для травления
Дизайны для трафарета
Хлорид железа
Жидкость для снятия лака (ацетон)
Ватные шарики
Лом винила
Копировальная бумага
Пищевая сода

Инструменты

Cricut Maker или машина для резки
Инструмент для прополки
Перчатки
Чаша для набора ватных шариков

Инструкции

Загрузите дизайны для трафаретов из библиотеки ресурсов
Загрузите дизайн в пространство дизайна
Отрегулируйте размеры дизайна на основе металлического изделия
Используйте функцию прикрепления, чтобы сохранить дизайн как есть, когда резка
Отодвиньте рисунок от угла коврика, чтобы вокруг рисунка был винил
Вырежьте дизайн
Вырежьте дизайн, удалив части, которые мы обычно сохраняем для создания трафарета
Наклейте переводную ленту на дизайн
Очистите и подготовьте металлическую деталь с помощью жидкости для снятия лака и ватного тампона
Снимите подложку с трафарета и аккуратно поместите его на металлическую деталь
Хорошо отшлифуйте края, чтобы хлорид железа не просочился под винил
Наденьте перчатки и добавьте немного химиката для травления металла в ватный тампон
Похлопайте химикатом по рисунку, пока он полностью не покроется
Поместите ватный тампон в миску
Возьмите новый ватный тампон и повторите этот процесс. Каждый раз хлорид железа должен схватываться в течение примерно 5 минут.
Повторите процесс в третий раз. Раствор должен находиться на рисунке примерно 15 минут.
Посыпьте ватные шарики небольшим количеством пищевой соды, чтобы нейтрализовать кислоту
Посыпьте рисунок пищевой содой, затем смойте водой
Снимите винил, чтобы открыть свой удивительный металлический дизайн с гравировкой.

Примечания

Стоимость всей бутылки хлорида железа не учитывается в стоимости этого проекта, поскольку бутылка используется во многих, многих проектах.

травление пластины в хлориде железа


Хлорид железа:


1.	Хлорное железо практически заменило использование азотной кислоты и голландской протравы в качестве раствора для травления меди. Хотя травление обычно считается процессом использования кислоты для прокусывания металла, хлорид железа на самом деле является коррозионно-активной солью. Преимущество хлорида железа в том, что оно значительно повышает безопасность травления. Хлорид железа не выделяет вредных газов, оставляет пятна, но не обжигает кожу.
2.	Хлорид железа можно приобрести у большинства поставщиков химикатов в менее насыщенной форме 42 по шкале Боме. Наиболее надежным источником хлорида железа 48 Be, обычно используемого для глубокой печати, является FUJIFILM Hunt Chemicals Specialty Products Group. Гигрометр используется для измерения Baume хлорида железа. Если вы заказываете уже разбавленный раствор 42 Be, нет необходимости корректировать раствор добавлением воды.
3.	Ванна для травления с хлоридом железа наиболее эффективна после небольшого травления. Есть несколько визуальных признаков, которые помогают определить эффективность ванны с железом. Новый хлорид железа имеет четкий красно-коричневый цвет. При травлении медных пластин раствор становится грязно-коричневым и остается достаточно эффективным. Как только раствор становится темно-серовато-черным, ванна обычно работает медленно, и может потребоваться нейтрализация и безопасная утилизация. (Причиной для опасной утилизации является добавление меди в ванну с хлоридом железа).


Время травления:

1.	Не существует точной таблицы, определяющей точное время пребывания пластины в кислоте. При определении продолжительности времени, в течение которого пластину следует подвергать воздействию травителя, необходимо учитывать несколько соображений. Более высокая температура ускоряет действие травителя. Прочность (baume) хлорида железа и количество использованного раствора повлияли на скорость травления. Лучший способ определить влияние травителя на пластину — экспериментировать и наблюдать.
2.	Рекомендуется протравить небольшую тестовую пластину, чтобы определить прочность ванны и время воздействия на открытую пластину. Я рекомендую тестовую пластину, где вы удваиваете время воздействия с каждым периодом в ванне. Начните с 1 минуты, затем 2 минуты, затем 4 минуты, 8 минут, 16 минут, 32 минуты, 64 минуты и даже 128 минут. Эта тестовая пластина довольно быстро предоставит вам большое количество информации и поможет вам принять решение о том, как ванна с хлоридом железа влияет на вес протравленной линии, прежде чем приступить к работе с большой пластиной.
3.	Чем дольше пластина находится в ванне, тем глубже протравливается линия. Чем глубже линия, тем больше чернил она удерживает. Чтобы добиться различных тональных эффектов, измените продолжительность времени, в течение которого вписанная линия подвергается воздействию травильного раствора. Образцы: мелкое травление, среднее травление, длинное травление.
СОВЕТ:	Ведение записной книжки/журнала процедур травления и экспериментов поможет вам обрабатывать и повторять информацию.


Процедура травления:


1.	Обратная сторона пластины перед травлением должна быть покрыта кислотоустойчивым покрытием. Если пластину не нужно нагревать, например, при плавлении канифоли или нанесении мягкого грунта, простое решение — контактная бумага. Аэрозольная краска обычно используется, если пластина будет подвергаться воздействию тепла.
2 .	Надежно приклейте несколько кусочков липкой ленты к задней части планшета перед погружением планшета в вертикальный резервуар с хлоридом железа. Малярная лента служит ручкой для опускания тарелки в ванну. Хорошо прогладьте ленту, чтобы обеспечить хорошее сцепление с пластиной.
3.	Опускайте пластину в травильную ванну до полного погружения верхнего края.
4.	Используйте прищепки в мусорном ведре рядом с ванной, чтобы прикрепить ленты к боковой стенке ванны.
5.	Периодически проверяйте пластину во время травления.
6.	При извлечении пластины из травильной ванны удалите прищепки, поднимите пластину прямо над ванной, опустите один угол и дайте хлориду железа стечь обратно в ванну. Не позволяйте раствору капать на стол или на себя.
7.	По окончании травления пластины тщательно промойте переднюю и заднюю *прохладной* проточной водой. Вытрите любые разливы хлорида железа (или сульфата меди) карбонатом натрия и водой.
СОВЕТ:	Вы можете вставить острие в вытравленную линию, чтобы почувствовать глубину травления, или, что еще лучше, размыть 1/4-дюймовую область пластины. поворот пластины против света позволит вам увидеть, насколько глубоко протравлена линия. не смывайте землю, пока не убедитесь, что пластина достаточно протравлена. Если необходимо дополнительное травление, замазать размытое место грунтом, дать ему высохнуть, перерисовать участок и снова поместить пластину в раствор хлорного железа.

ПРИМЕЧАНИЕ:	Пожалуйста, помните об общественном характере полиграфических студий VCU. Разное Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Search for: Рубрики Отопительные котлы Производственная промышленность Рабочие станки Технические данные Характеристики Экология леса Разное 2019 © Все права защищены. Карта сайта

Травление стали хлорным железом

Травление хлорным железом, практическая польза

Кислотное травление ножа в домашних условиях, инструкция нанесения рисунка на металл

Шаг 1: Что вам потребуется

Шаг 2: Приготовления

Шаг 3: Создаем шаблон, стойкий к кислоте

Шаг 4: Замешиваем кислоту

Шаг 5: Начинаем травление

Кислотная ванна

Целенаправленное травление

Шаг 6: Искусственное старение, шлифовка и очистка

Шаг 7: Конечный результат

как сделать электрохимический рисунок солью, кислотой или хлорным железом своими руками

Для чего требуется процедура протравки металлической поверхности, где ее используют

Травление металла: что это такое

Применение в промышленности

Виды травления

Электролитическое

Химическое

Плазменное

Гальваническое

Художественное

Подготовка поверхности

Нанесение рисунка

Лак для ногтей

Грунтовка или битумный лак

Глянцевая бумага

Травление стали

Протравы

Для цветмета подойдет травление металла кислотой в домашних условиях

Печатные платы

Особенности для других материалов

Техника безопасности

Травление меди под выемчатую эмаль с помощью хлористого железа

Травление хлорным железом

Прикладное программирование с нуля.

Хлорное железо — реактив, полезный для промышленности и радиолюбителей

Травление меди под выемчатую эмаль с помощью хлористого железа — описание технологического процесса

Техника безопасности при травлении

6 Правила и запреты при травлении хлоридом железа —

1. ОБЯЗАТЕЛЬНО титруйте регулярно

2. НЕ вносить металлы, содержащие алюминий в высоких концентрациях

3. НЕОБХОДИМО быстро убрать разливы

4. НЕ загрязняйте его

5. НЕОБХОДИМО Отслеживать условия травления

Проблемное травление нержавеющей стали хлоридом железа

Весь мир собрал здесь

Хлорид железа является наиболее широко используемым травителем для коммерческих установок химического травления.

Fe3Cl универсален и эффективен

Подробную информацию о процессе фототравления и его возможностях можно найти в БЕСПЛАТНО Полном руководстве по фотохимической обработке:

Регенерация травителя продлевает срок службы

Химическое травление на атомном уровне

ДОПОЛНИТЕЛЬНЫЕ РЕСУРСЫ

Как травить сталь кислотой

Этапы

Подготовка стали к травлению

Травление стали

Наконечники

Предупреждения

Вещи, которые вам понадобятся

Вы можете попробовать другие замечательные проекты

Самодельные изделия из металла — Учебное пособие по травлению

Самодельные изделия из металла – Учебное пособие по травлению

1. Можно ли использовать крем для травления на металле?

2. Какая кислота используется для травления металла?

3. Как выгравировать рисунок на металле?

Необходимые материалы

Шаг 1. Вырежьте трафарет

Шаг 2. Отредактируйте рисунок и добавьте переводную ленту

Шаг 3: Подготовка поверхности металла

Шаг 4: Разместите трафарет и начните травление

Материалы

Инструменты

Инструкции

Примечания

Рекомендуемые продукты

травление пластины в хлориде железа

Добавить комментарий Отменить ответ
