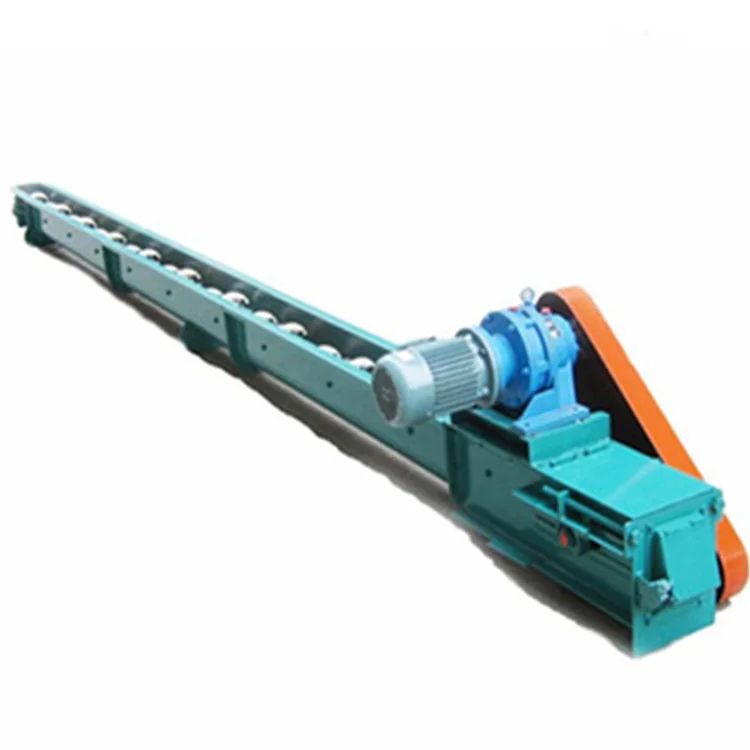

Цепной скребковый транспортер для зерна
Конвейер скребковый ТСЦ-XXX имеет соответствующие производительности XXXт/ч. Транспортеры имеют полностью болтовую конструкцию, которая обеспечивает высокую точность изготовления, Толщина рамы приводной секции 5мм.-10мм., толщина шахт конвейера 2мм.-3мм. толщина футеровочных пластин транспортера 5мм.-10мм. высоко-износостойкого полимера. Конвейер скребковый может быть исполнен из оцинкованного металла, и из окрашеной стали. Привод мотор редуктор цилиндрический или конический итальянского производителя Bonfiglioli. Использование датчиков, подпора, обрыва цепи, клапонов сброса, моторизированных задвижек, позволяет полностью автоматизировать процесс транспортировки. Скребковый конвейер имеет разные модули, которые, позволяют вести приемку продукта из насыпных бункеров (загрузочный модуль),производить транспортировку продукта в обратном направлении на верхней ветки цепи (модуль второго этажа) фактически такое решение позволяет размещать произвольно загрузку и выгрузку конвейера.

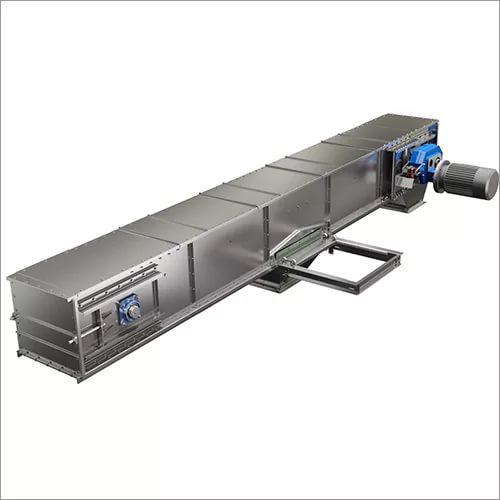

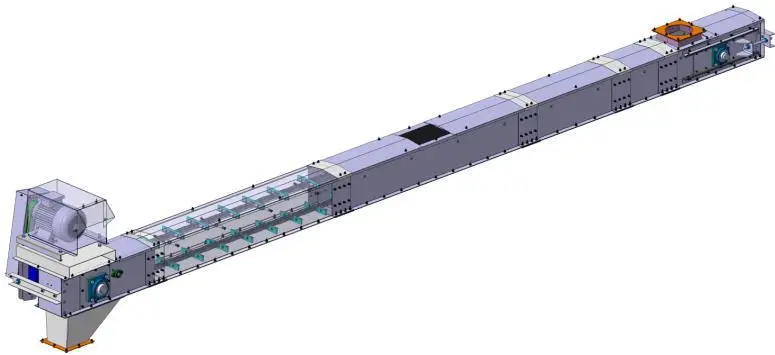

Рядовой скребковый конвейер состоит из приводной секции, натяжной секции, загрузочных, разгрузочных и линейных секциях. Остановимся на каждой из частей более подробно.
- Приводная секция — обеспечивает поступательное движение тяговой цепи по секциям из вращательного движения мотора. Так как обороты мотора достаточно высоки, а момент не такой большой, используют редуктора, мотор редуктора или цепные и ременные передачи для понижения оборотов и увеличения момента силы. Вращательный момент от мотора через редуктор подается на приводной вал с конвейерной звездочкой, которая и приводит в движение цепь.
Приводная секция может оснащается выгрузным окном, предохранительным клапаном, датчиком подпора, датчиком обрыва цепи. Рама приводной секции может изготавливаться из стали толщиной 5-10мм (как окрашеной так и оцинкованной) - Натяжная секция скребкового конвейера обеспечивает стабильное положение цепи. Может оснащаться датчиками. В случае реверсивного исполнения оснащается выгрузным окном и клапаном подпора. Натяжная сек ция исполняется из металла толщиной 3-6мм.
- Загрузоччная секция скребкового конвейера можно разделить на несколько типов. Загрузка с бункера через рэдлерную задвижку, загрузка с другого транспортного элемента, загрузка щелевого типа с боковой поверхности конвейера. Для всех вариантов загрузок используются свои решения, объединяет их то что исполнены все они на базе болтовых соединений поэтому могут быть исполнены как в цинке так и из окрашенного метала.
- Выгрузная секция скребкового конвейера может оснащаться задвижкой, так и обычным сходом.

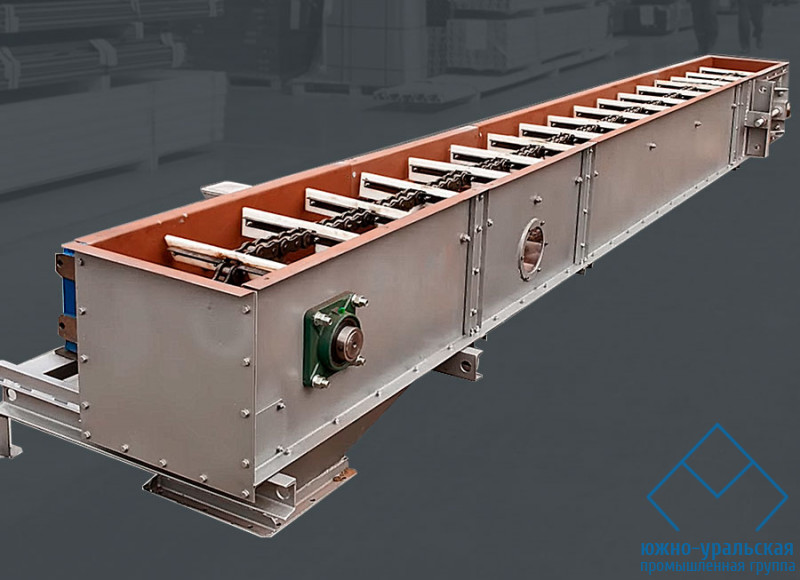

- Линейные секции конвейера имеют простую коробчатую форму, с как правило футированным дном, и установленными поддерживающими роликами для верхней ветки скребковой цепи.
Приводная секция может оснащается выгрузным окном, предохранительным клапаном, датчиком подпора, датчиком обрыва цепи. Рама приводной секции может изготавливаться из стали толщиной 5-10мм (как окрашеной так и оцинкованной)
|
Приводная головка скребкового конвейера
|
|
Линейная секция скребкового конвейера
|
|
Натяжная головка скребкового транспортера
|
|
Конвейерная цепь
|
|
Выгрузные рэдлерные задвижки (наличие и колличество согласовывается)
|
|
Приемные секции (опционально)
|
Скребковые конвейеры — Производство в Москве от ЭПРОН-Центр
Купить скребковый конвейер напрямую с завода производителя ЭПРОН-Центр в Москве можно по выгодным ценам. Гарантия 1 год и доставка по всей России.
Цены
Заказать конвейер
Опросные листы
Описание
Скребковый конвейер — это транспортёр, в котором перемещение груза по трубе или жёлобу осуществляется за счёт скребков, установленных на закольцованной цепи или ленте.
С помощью скребкового конвейера в основном перемещаются навалочные грузы, такие как песок, зерно, уголь или руда. Именно в угольной промышленности впервые появились скребковые транспортёры.
Высокая производительность по перевалке сыпучих грузов позволила скребковым конвейерам получить широкое применение в строительной сфере, сельском хозяйстве и химической промышленности.
Заказать скребковый конвейер
Технические характеристики скребковые конвейеры:
Конструкция скребкового транспортёра имеет множество разновидностей по принципу действия элементов, и каждая разновидность отличается своей производительность, габаритами и прочими возможностями.
Производительность скребкового конвейера варьируется в достаточно большом диапазоне значений, и всё зависит от типа установленного мотора и привода.
| Параметр | Значение |
| Производительность max, т/ч | 300-990 |
| Скорость движения, м/с | 1-1,5 |
| Суммарная мощность, кВт | 220-330 |
| Длина, м | до 350 |
| Угол наклона | до 30° |
| Наработка на отказ, ч | 12-20 |
| Гарантированный ресурс става, т | до 700 тыс. |
| Высота борта | от 100 мм |
| Мощность доставляемого пласта | от 0,8 м |
| Угол падения доставляемого пласта | до 35º |
| Длина аккумулирующих выработок | 50 м и более |
Основным различием скребковых конвейеров является установка скребков, за счёт которых передвигается груз, непосредственно на приводную закольцованную цепь или на транспортировочную ленту.
Также скребковые конвейеры бывают как стационарного исполнения, так и передвижные на колёсных опорах.
Основным преимуществом скребковых конвейеров при сравнении с пластинчатыми является малый вес конструкции и возможность производить загрузку и выгрузку в любом месте на протяжении трассы. При этом износ скребков и желобов из-за силы трения приводит более быстрому выходы их из строя.
Расчёт скребкового конвейера
По Вашим чертежам сделаем расчёт стоимости изготовления скребкового конвейера любой сложности
Заказать
Изготовление скребкового конвейера на заказ
Научно-техническая компания «Эпрон — центр» изготавливает все разновидности скребковых конвейеров по чертежам заказчиков на собственном производстве в Москве
Конвейер ленточный скребковый
Конвейер скребковый цепной

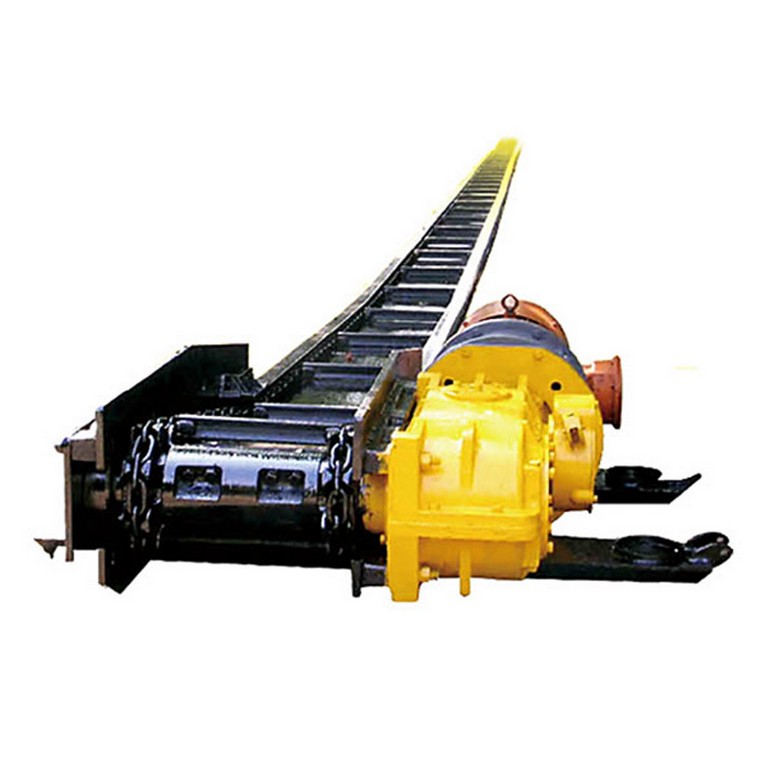

Скребковые конвейеры шахтные
Скребково-ковшовый конвейер
Передвижные скребковые конвейеры

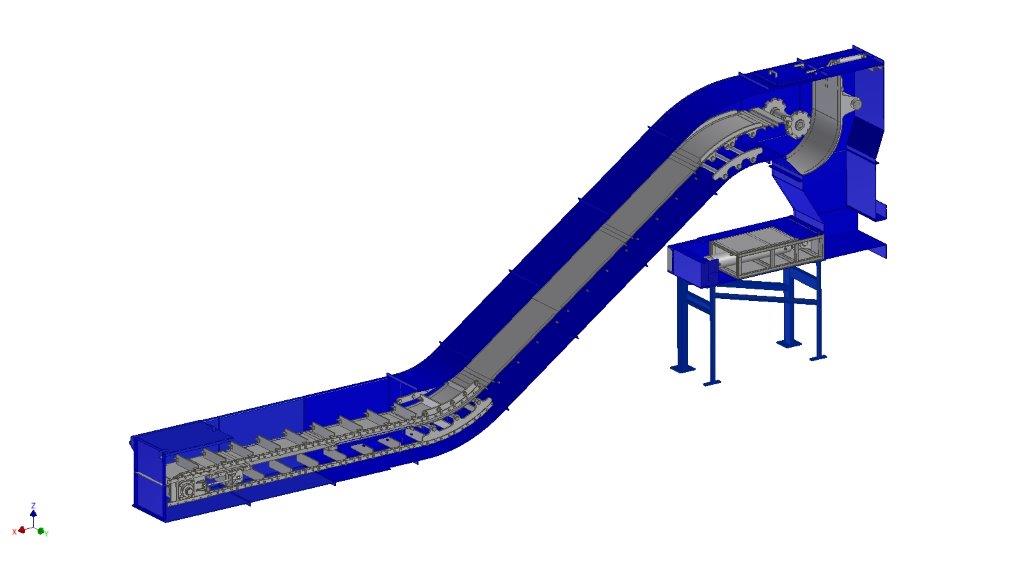

Наклонные скребковые конвейеры
Выбор вариант скребкового транспортёра и его исполнения лучше сделать после консультаций с инженер-конструкторами, поскольку эффективность работы выбранной модели транспортёра напрямую зависит от свойств перемещаемого груза и в каких условиях эксплуатации.
На основе опросного листа по скребковому конвейеру в компании ЭПРОН-Центр дадут рекомендации и предложат решения под конкретные задачи заказчика.
Заказать скребковый конвейер
По Вашим чертежам изготовим любой тип скребкового конвейера, и организуем его доставку в любую точку России.
Оставить заявку
Виды скребкового конвейера
Какие скребковые конвейеры можно изготовить на производстве в Москве при заказе у компании «Эпрон — центр»
Производство скребковых конвейеров в Москве
Собственная техническая база компании «ЭПРОН-Центр» позволяет изготавливать скребковые конвейеры любой сложности как по стандартной спецификации общеотраслевого назначения, так по чертежам заказчика с учётом всех его пожеланий и особенностей предприятия, где будет использоваться скребковые транспортёры.
Наши скребковые конвейеры успешно работают во многих отраслях промышленности России для транспортировки:
- в деревообрабатывающей и целлюлозно-бумажной промышленности для транспортирования молотой извести, глинозёма, серы, мела, опилок, древесной щепы;
- в металлургии для транспортировки кокса, бокситов, концентратов, измельчённой руды, огарков цветных металлов;
- в литейных цехах для транспортировки песка, глины, земли;
- в энергетическом хозяйстве для транспортировки фрезерного торфа, мелкого угля, зол, котельной и каменноугольной пыли;
- в транспортной сфере для организации погрузочно-разгрузочных работ.
С помощью скребковых конвейеров можно автоматизировать процессы как на отдельном участке производства или бизнеса, так и построить многоуровневую конвейерную систему, способную эффективно работать в сложных температурных режимах.
Если у Вас возникли вопросы по скребковым конвейерам, позвоните нам по телефону +7 (495) 796-15-14 или напишите письмо на электронный адрес [email protected] и мы с удовольствием Вас проконсультируем по выбору конвейера из нашего каталога.
Заявка на скребковые конвейеры
Оставьте заявку на консультацию по изготовлению скребкового конвейера, и мы ответим на все интересующие вас вопросы.
Что такое скребковый конвейер?
`;
Промышленность
Факт проверен
Пол Скотт
Скребковый конвейер представляет собой устройство для транспортировки материалов, использующее непрерывный приводной цепной контур, оснащенный равномерно расположенными поперечинами. Цепь проходит через канал или желоб, который предотвращает падение транспортируемых материалов с конвейера, в то время как поперечины тянут или «скребут» их вперед к месту разгрузки. Скребковые конвейеры обычно используются для крупных, тяжелых материалов, таких как сырой уголь, железная руда, литые металлические детали и металлический лом. Конструкция идеальна для медленной транспортировки на короткие расстояния, на умеренных уклонах или даже в условиях погружения. Этот тип конвейера обычно более экономичен в установке и обслуживании, чем ленточный конвейер аналогичной мощности и длины.
Большинство промышленных процессов требуют постоянной транспортировки сырья, готовых изделий или побочных продуктов из одной точки в другую.
Конвейер во всех его многочисленных проявлениях, вероятно, является одним из наиболее часто используемых методов перемещения материалов на производстве и в производственной среде. Скребковый конвейер является одним из таких конвейеров и широко используется в этих отраслях как эффективный и недорогой метод перемещения грубых неабразивных материалов. Эти системы идеально подходят для перемещения больших и тяжелых предметов или агрегатов на довольно короткие расстояния, по умеренным склонам или даже под водой. Они относительно дешевы в установке и обслуживании и надежны в самых разных условиях.

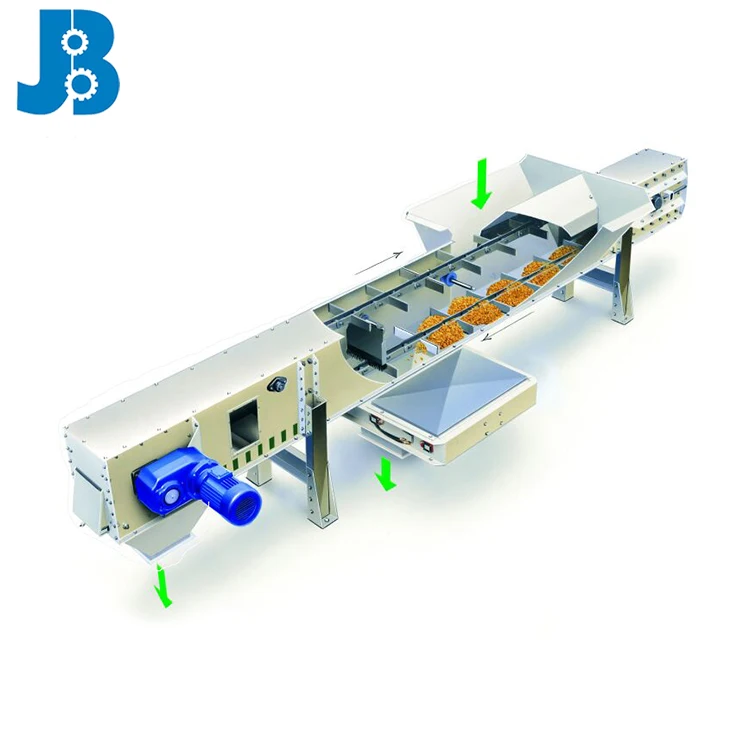

В основе скребкового конвейера лежит непрерывная гибкая цепь или набор цепей, обычно приводимый в движение электродвигателем со звездочкой.

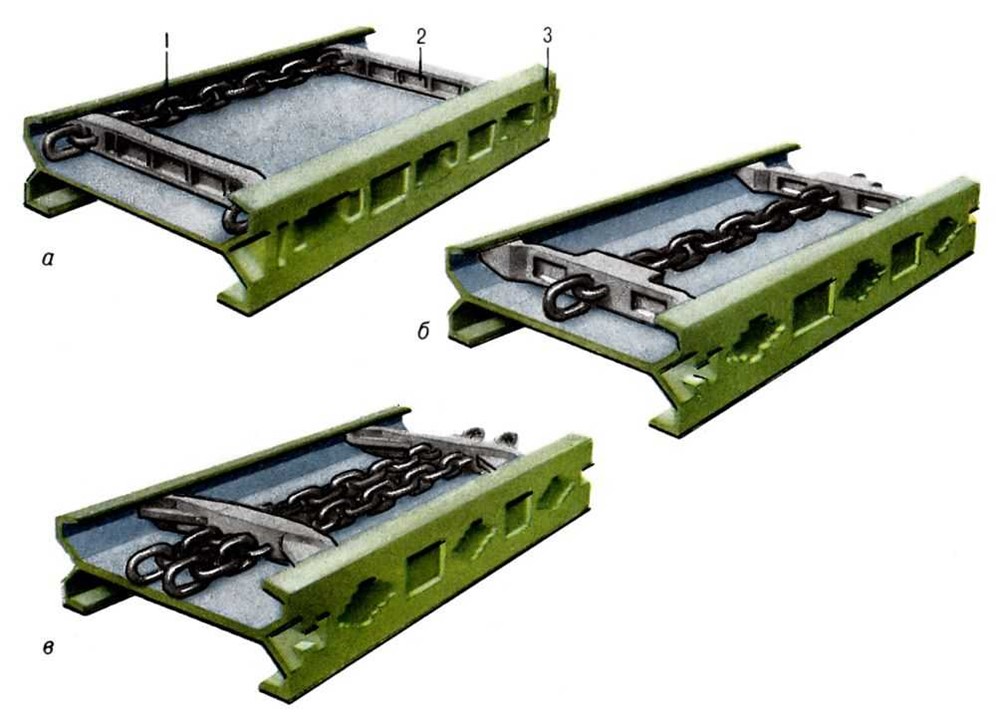

Одна цепь проходит по центру конвейера; настройки с двойной цепочкой имеют цепочки, которые работают с обеих сторон. Эта цепь через равные промежутки снабжена скребками, которые либо выступают с обеих сторон одинарной цепи, либо поддерживаются с обеих сторон двойными цепями. Эти скребки продвигаются вместе с цепным скребковым материалом по конвейеру вперед к разгрузочному концу. Обратный путь цепи может проходить либо над конвейером, либо под ним, в зависимости от конкретной конфигурации.
Цепь или цепи проходят внутри частично закрытого желоба или желоба, который образует изолированный путь для транспортируемого материала и предотвращает утечку.
Эти конвейеры могут также использоваться в погружных конфигурациях, как в случае систем удаления золы на угольных генераторах. Скребковый конвейер является идеальной недорогой альтернативой другим конвейерным системам, таким как ленточные конвейеры, благодаря своей конкурентоспособной стоимости и простоте обслуживания. Скребковые конвейерные системы также менее подвержены повреждениям при транспортировке тяжелых предметов неправильной формы, таких как литейные отливки и металлический лом.
КАК ПОКАЗАНО НА:
Лучшие типы скребков для вашей конвейерной системы
Какой тип скребка лучше всего подходит для вашей конвейерной системы?
При установке ленточного скребка на ваш конвейер выбор типа скребка может иметь решающее значение для системы.
Какие существуют типы лезвий? Плюсы и минусы? Первичный против вторичного?
Эта статья укажет вам правильное направление, чтобы вы могли получить максимальную отдачу от вашей системы очистки конвейера.
Различные типы конвейерных скребков?
Скребки конвейерных лент обычно делятся на два разных назначения: основное и дополнительное.
Как следует из названия, первичный скребок является первым скребком в системе и обычно отвечает за большую часть очистки.
Вторичный скребок — это дополнительный скребок, который помогает первичному скребку очищать ленту. Этот скребок добавляет еще один уровень очистки и особенно эффективен, когда материал постоянно прилипает к ленте, а основной скребок сам по себе не может обеспечить эффективную очистку.
Некоторые конвейерные системы имеют третичные скребки, т. е. системы с тремя скребками. Это вторичный скребок по конструкции, который устанавливается в качестве третичной позиции.
Какой материал лезвия следует использовать?
Двумя наиболее распространенными материалами для скребков конвейера являются полиуретан и карбид.
В зависимости от вашего приложения любой из этих двух вариантов обычно является хорошим выбором.
Какие существуют типы скребковых лезвий?
| Scraper Blades | Primary | Secondary | Polyurethane | Carbide | ||||||||
| T2 | X | X | X | |||||||||
| T2C | X | X | ||||||||||
| H3 | x | x | ||||||||||
| N2 | x | x | x | xx | x | x | x | x | x | x | x | x | x | 0063 |
| G2 | X | X | X |
Лезвия T2
Лезвия T2 представляют собой первичные скребковые лезвия, изготовленные из полиуретана.
Они имеют большую площадь износа и могут использоваться на новых, изношенных или поврежденных ремнях.
Компания DYNA Engineering разработала твердосплавный наконечник для наших полиуретановых Т-образных ножей. Эти советы отлично подходят для увеличения срока службы и идеально подходят, если вы решили установить Т-образные ножи на новую конвейерную ленту. По мере износа лезвий и ремня происходит естественный переход от карбида к полиуретану, встроенному в лезвия.
ЛезвияT2C Лезвия
T2C представляют собой первичные скребковые лезвия и изготовлены из карбида. Они обладают высокой износостойкостью и лучше всего подходят для новых ремней или ремней в хорошем состоянии. Лезвия
T2C имеют меньшую площадь контакта по сравнению с лезвиями из полиуретана и, следовательно, более эффективны при разрушении некоторых покрытий переноса.
Твердосплавные лезвия обычно используются на новых ремнях или ремнях в хорошем состоянии. Они обеспечивают превосходную очистку и срок службы, а также могут работать при более высоком давлении и скорости ленты по сравнению с полиуретаном.
Лезвия h3
Лезвия h3 представляют собой первичные скребковые лезвия и изготовлены из твердого сплава. Они обладают высокой износостойкостью и лучше всего подходят для новых ремней или ремней в хорошем состоянии. лезвия h3 имеют меньшую площадь контакта по сравнению с полиуретановыми лезвиями, поэтому более эффективно пробивают некоторые защитные покрытия.
Твердосплавные лезвия обычно используются на новых ремнях или ремнях в хорошем состоянии. Они обеспечивают превосходную очистку и срок службы, а также могут работать при более высоком давлении и скорости ленты по сравнению с полиуретаном.
Лезвия N2
Лезвие N2 представляет собой тип вторичного скребкового лезвия. Он доступен как из карбида, так и из полиуретана. Полиуретановые и карбидные лезвия N2 взаимозаменяемы без модификации скребка, что позволяет легко заменять и выбирать лезвие по мере необходимости или при изменении условий. Скребки
N2 используются, когда лучше всего подходит скребок с регулировкой вращения с одной стороны.
Лезвия G2
Лезвие G2 представляет собой тип вторичного скребкового лезвия. Он доступен как из карбида, так и из полиуретана. Полиуретановые и карбидные лезвия G2 взаимозаменяемы без модификации скребка, что позволяет легко заменять и выбирать лезвие по мере необходимости или при изменении условий.
Скребки G2 используются, когда лучше всего подходит скребок с вертикальной регулировкой с обеих сторон.
Если вы хотите узнать больше о наших скребках, посетите нашу страницу о ленточных скребках или свяжитесь с нами здесь.
