Конвейер пластинчатый: устройство, типы, принцип действия

Для транспортировки различных изделий достаточно часто применяются конвейеры. Существует достаточно большое количество различных вариантов исполнения подобного оборудования, распространены пластинчатые. Подобные механизмы непрерывного действия применяются на самых различных производственных площадках.

Область применения и устройство

На производственных линиях и в других условиях устанавливается конвейер пластинчатый. Устройство транспортера цепи для пластинчатых конвейеров, конструкция всего оборудования обуславливает следующую область применения:

  1. Перемещение материала, представленного кусками самого различного происхождения.
  2. Транспортировка тяжелых штучных грузов.
  3. На момент транспортировки материалы также могут поддаваться различного рода обработке. Именно поэтому механизмы конвейерного типа сегодня получили весьма широкое распространение, так как для повышения производительности проводится многоэтапная обработка.
  4. Сыпучие и другие материалы могут транспортироваться в горизонтальном и наклонном направлении.
  5. Встречается механизм в самых различных производственных сооружениях. Примером можно назвать химическую, горнодобывающую, энергетическую и некоторые другие промышленности.

Принцип действия пластинчатого конвейера позволяет применять их для перемещения разных насыпных и навалочных грузов, абразивов. Довольно большое распространение получили замкнутые системы с замкнутым контуром. Чаще всего применяют конвейеры в металлургической промышленности, устанавливаются для транспортировки руды различного размера. В машиностроительной области часто проводится транспортировка горячих отливок, поковок, штамповок и многих других заготовок.

Также встречаются и специальные варианты исполнения, которые используются для транспортировки определенных грузов. Некоторые из них связаны с перенаправлением потока и многими другими задачами.

Типы пластинчатых конвейеров

Выпускаются самые различные типы пластинчатых конвейеров. В большинстве случаев устанавливается цепной привод, который характеризуется повышенной прочностью. Основные разновидности механизмов можно назвать:

  1. Довольно большое распространение получил горизонтальный пластинчатый конвейер. Его задача заключается в транспортировке различных материалов, а также деталей на момент их поэтапной обработки. Ключевая особенность заключается в большой протяженности устройства.
  2. В некоторых случаях проводится установка наклонно горизонтального пластинчатого конвейера. Его предназначение заключается не только в транспортировке груза, но и его подъеме.

Кроме этого, классификация проводится по типу применяемого материала при изготовлении. В последнее время большое распространение получили именно нержавеющие сплавы, которые могут прослужить в течение длительного периода.

Классификация проводится по рекомендуемой области применения. Она выглядит следующим образом:

  1. Транспортировка круглых грузов.
  2. Перемещение штучных грузов.
  3. Транспортировка насыпных грузов.

Во многом от места применения устройства зависит тип устанавливаемых пластин и многие другие эксплуатационные характеристики.

Ходовая часть пластинчатого конвейера

Конструкция состоит из достаточно большого количества разных узлов, один из них ходовая. Она состоит из нескольких основных элементов:

  1. Настила.
  2. Кронштейна.
  3. Жесткие укрепленные звенья.

Тип настила выбирается в зависимости от типа транспортируемого сырья. Также важным параметром можно назвать угол наклона. Выбор проводится в зависимости с ГОСТ 2035-54. Основными размерами настила можно назвать длину и ширину, которые во многом зависят от места установки.

При изготовлении пластин могут использоваться самые различные материалы. В большинстве случаев применяется сталь, но настил может быть представлен деревянными или пластмассовыми планками.

Стальные пластины изготавливаются из листов, толщина которых составляет 1-3 мм. Крепление проводится при применении технологии сварки.

Наклонные пластинчатые конвейеры имеют поперечные ребра жесткости, за счет которых исключается скат транспортируемого груза.

Размеры пластин

Классификация пластин также проводится по их размерам. Они варьируют в достаточно большом диапазоне. Среди особенностей отметим следующие моменты:

  1. Насыпной груз размещается в виде треугольника в случае использования полотна без бортов. Устойчивость достигается за счет существенного повышения жесткости основания.
  2. В качестве тягового элемента может применяться цепи самых различных конструкций. Их общее свойство заключается в повышенной прочности. При этом цепи характеризуются простотой установки, малым предварительным натяжением. Наибольшее распространение получили втулочные и роликовые варианты исполнения цепей, они считаются универсальным предложением. Есть и другие варианты исполнения, обладающие своими определенными свойствами.

Размер пластин имеет важное значение при наклонной установке и во многих других случаях.

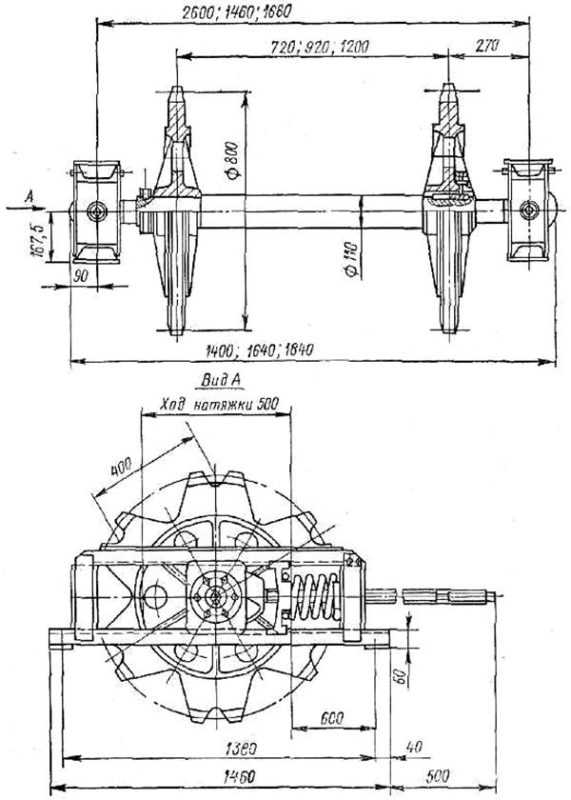

Натяжные станции

Транспортировка пластин осуществляется за счет цепи. При этом соединение проводится при применении специальных деталей.

Натяжная станция состоит из следующих элементов:

  1. Рамы.
  2. Вала.
  3. Приводной звездочки.
  4. Подшипника.

Передача усилия осуществляется за счет зацепления. Принцип работы следующий:

  1. Вращение создается за счет электрического двигателя. Он характеризуется довольно большим количеством различных особенностей, к примеру, мощностью и количеством оборотов.
  2. В качестве промежуточного элемента устанавливается редуктор. Он снижает количество оборотов и существенно повышает тягу. В некоторых случаях проводится установка дополнительной ременной или цепной передачи. Ременная позволяет исключить вероятность превышения допустимого порога передаваемого усилия.
  3. При настройке натяжной станции уделяется внимание тому, чтобы цепь в местах перегиба проходила с наименьшим натяжением. Этот момент позволяет снизить степень износа изделия.
  4. Если трасса характеризуется высокой сложностью, то место установки привода выбирается в соответствии с проведенными расчетами.
  5. Слишком большая протяженность трассы пластинчатого конвейера определяет то, что избежать сильное натяжение цепи практически невозможно. Именно поэтому проводится установка нескольких двигателей, которые позволяют исключить вероятность разрыва изделия.



В большинстве случаев на пластинчатых конвейерах промышленного предназначения проводится установка привода в головной части конструкции. При этом плавное регулирование скорости осуществляется за счет установки специального вариатора. Обратное движение пластин исключается за счет установки специального тормоза.

Расчет пластинчатого конвейера

При замене основных элементов и проведении обслуживания должны учитываться самые различные параметры. Ленточные транспортеры получают привод от электродвигателя. Проводится замена полотна исключительно при учете минимального натяжения, которое берется на сбегающей ветви.

Кроме этого, звездочки устанавливают на поворотных и наклонных участках. Натяжение рассчитывается на момент проектирования.

Преимущества и недостатки

На протяжении длительного периода применялись исключительно ленточные варианты исполнения. Пластинчатые устройства характеризуются довольно большим количество преимуществ и недостатков. К преимуществам можно отнести следующее:

  1. Высокая степень приспособленности к транспортировке горячих, острокромочных, крупнокусковых и других грузов, которые могут стать причиной повреждения поверхности. Этот момент определил широкое распространение устройства в промышленности и многих других областях. Металлическая секционная лента выдерживает воздействие окружающей среды, при падении грунта или другого сыпучего грунта на поверхности не возникает дефектов.
  2. Применение металла позволяет проводить транспортировку груза при высоких и низких температурах. Именно этот момент позволил применять конвейеры для транспортировки горячих заготовок в машиностроительной и другой промышленности.
  3. Конструктивные особенности позволяют создавать пластинчатые конвейеры наклонного и другого типа. Большое распространение получили именно горизонтальные устройства, но могут устанавливаться и наклонные, которые позволяют поднимать груз на определенную высоту.
  4. Высокая степень производительности также относится к основным преимуществом пластинчатого конвейера. Она достигается за счет установки электрического двигателя, редуктора и некоторых других механизмов.
  5. Есть возможность использовать настил со специальными элементами крепления для транспортировки различных грузов. Примером можно назвать бортики, а также поперечные пластины.
  6. Можно проводить загрузку непосредственно из бункера, за счет чего повышается эффективность.

Есть и несколько существенных недостатков, которые также должны учитываться. Примером можно назвать следующее:

  1. Применение металла при производстве основных элементов определяет то, что вес конструкции существенно повышается. Именно поэтому приходится проводить установку механизма на специальном основании, которое будет рассчитано на высокую нагрузку. Кроме этого, уделяется внимание фиксации основания.
  2. Еще важным моментом можно назвать сложность в изготовлении. Это также определяет то, что процедура обслуживания требует существенных денежных вложений. Некоторые детали нельзя найти в продаже, их изготовление проводится на заказ.
  3. Высокая стоимость ходовой части также связана с применение металла и других подобных материалов при изготовлении конструкции. Именно поэтому установка проводится в случае, когда требуются более высокие эксплуатационные характеристики.
  4. Невысокая скорость транспортировки. Это свойство одновременно можно назвать преимуществом и недостатком, так как существенно снижается показатель эффективности. Скорость перемещения снижается за счет снижения количества оборотов, для чего устанавливается редуктор. Он может снижать количество оборотов в несколько раз.
  5. Усложнение эксплуатации по причине установки большого количества шарнирных соединений. Подобные конструктивные элементы характеризуются относительно высокой сложностью. Слишком высокая нагрузка и эксплуатация без соответствующего обслуживания может привести к серьезным дефектам.
  6. За устройством нужно проводить постоянный уход и наблюдение, так как незначительные дефекты в течение длительного периода могут стать причиной выхода всего устройства из строя. Кроме этого, проводится периодическая проверка степени натяжения цепи, которая и отвечает за передачу усилия.
  7. Высокая сложность замены катков и других элементов. Именно поэтому обслуживание должен проводить исключительно специалист, который знает все особенности устройства.
  8. Из-за большой массы основных элементов возникает существенное сопротивление движению. Именно поэтому оказывается существенная нагрузка на электрический двигатель и промежуточный элемент.

При выборе пластинчатого конвейера следует уделять внимание всем преимуществам и недостаткам. Это связано с тем, что в некоторых случаях лучше провести установку ленточной конструкции. Кроме этого, конструкция для транспортировки характеризуется огромным количеством различных характеристик.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Содержание

Содержание 2

  1. Описание о пластинчатом конвейере 3

  2. Данные для расчета 5

  3. Расчет 6

  4. Расчетная производительность конвейера 6

  5. Линейная сила тяжести груза 7

  6. Частота вращения приводной звездочки 9

  7. Статический тормозной расчет 9

  8. Прочностной расчет 10

  9. Расчет винта на сжатие 11

  10. Расчет подшипников 12

  11. Расчет муфты 12

  12. Список литературы 13

Пластинчатый конвейер

Конвейер пластинчатый ­ предназначен для транспортировки штучных грузов на предприятиях торговли и общественного питания. Конвейер пластинчатый выпускается в двух исполнениях .Конвейер пластинчатый состоит из рамы с пластинчатым настилом, приёмного стола, приводной станции и двух ветвей пластинчатых цепей, к которым присоединены грузонесущие элементы. Грузонесущие элементы выполнены из прямоугольных труб и снабжены роликами для передвижения по направляющим рамы. Рама пластинчатого конвейера, изготовленная из швеллеров и уголков, соединяет приводную станцию с приемным столом. Концевая и средняя части рамы поддерживаются опорами. Приёмный стол имеет концевой выключатель; при наезде груза на него привод пластинчатого конвейера отключается. Приводная станция состоит из реверсивного электродвигателя, электромагнитного тормоза и многоступенчатого редуктора с приводным валом и звездочками. Движение настилу передаётся от двух пластинчатых цепей. Направляющие предотвращают смещение груза с настила. Конвейер пластинчатый ­ является стационарным, его устанавливают горизон­тально или под углом до градусов к горизонту. При установке под углом приводную станцию монтируют сверху. Обслуживается конвейер одним или двумя работниками

Область применения пластинчатых конвейеров

предназначенный для перемещение горячих отливок в линейном цехе из выбивного отделения в оборудование

Эти конвейеры сложнее, тяжелее и дороже, чем ленточные транспортеры.

Пластинчатые конвейеры применяют тогда, когда по каким -либо причинам недопустимо или ограничено использование ленточных. Это может быть транспортирование тяжелых грузов (штучных ) и грузов с острыми кромками, которые могут повредить резинотканевую ленту, но безопасные для металлического или деревянного настила.

Пластинчатые конвейеры (транспортеры) классифицируют по конструкции настила, конфигурации трассы и назначению. Наиболее широко применяют вертикально замкнутые конвейеры с прямолинейными трассами.

Тяговым элементом являются обычно две пластинчатые цепи, опирающиеся катками на направляющие. Последние закреплены на опорной конструкции, а цепи огибают приводные и натяжные звездочки.

Цепи получают движение от приводных звездочек, вращающихся от электродвигателя ,через редуктор и соединительные муфты.

В противоположном конце конвейера цепи огибают натяжные звездочки, соединенные с винтовой натяжной станцией. Несущим элементом пластинчатого конвейера являются пластины, укрепленные на цепи. Загрузку выполняют в конце конвейера или в нескольких местах по его длине. Насыпные грузы, как правило, разгружают в месте огибания пластинами приводных звездочек, а штучные - в том же месте или в любой точке по длине конвейера.

studfiles.net

Пластинчатые конвейеры

Описание:

Пластинчатый конвейер - вид цепного транспортёра непрерывного действия. Как правило, данное оборудование применяют на производстве, где невозможно использование ленточного транспортёра для перемещения грузов. Это может обуславливаться как экономическими соображениями, так и видом перемещающих грузов.

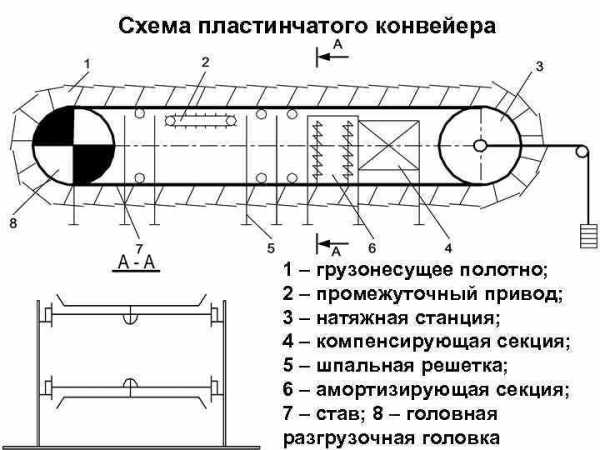

Абсолютно все конвейеры пластинчатые имеют одинаковые элементы конструкции: полотно грузонесущее, тяговый орган, редуктор, электродвигатель и натяжную станцию. При этом следует отметить, что грузонесущее полотно представляет собой конструкцию унифицированных пластин, а тяговый орган - две цепи, к которым и крепится искомый настил. Что же касается передачи движения, то она осуществляется от приводных звёздочек, которым, в свою очередь, передаётся вращательное движение от электродвигателя.

Модификации пластинчатого конвейера

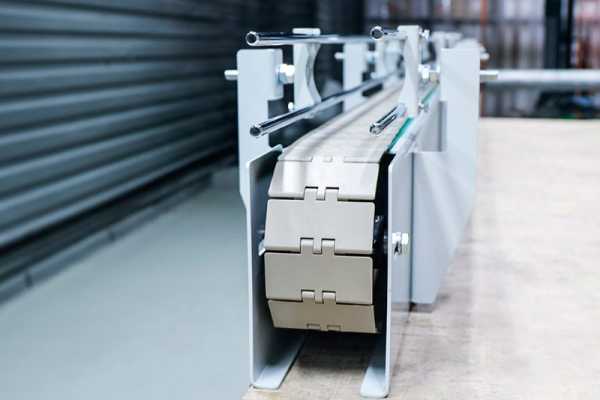

Стоит отметить, что у пластинчатого конвейера может быть несколько типовых вариаций комплектования: со втулочными цепями, роликовыми, а также катковыми цепями с ребордами и без них. Выбор того или иного варианта будет напрямую зависеть от конкретных условий эксплуатации, а также от желаний и предпочтений заказчика. Для того, чтобы выбрать ту или иную модификацию, следует учитывать ещё и тип материала, из которого выполнены пластины. Так, например, довольно распространёнными являются хромоникелевые и полимерные. При этом конструкция настила может быть либо плоской, сомкнутой или разомкнутой, либо бортовой волнистой. Если планируется перемещать штучные продукты, то для этих целей подойдут все три типа. В этом случае целесообразнее посмотреть на вопрос с экономической точки зрения. Большее количество покупателей отдают своё предпочтение плоскому варианту, ввиду дешевизны и малого удельного веса последнего.

В современном производстве используются мобильные и стационарные пластинчатые конвейеры, которые, в свою очередь, могут быть:

  • прямыми однорядными
  • двурядными
  • многорядными
  • поворотными
  • наклонными

В зависимости, опять же, от условий работы, оборудование может быть оснащено устройством регулирования скорости движения, накопительными столами, рольгангами, перегрузочными устройствами.

Почему же, всё-таки, пластинчатый конвейер приобрел наибольшую популярность? Ответ лежит на поверхности. Это обусловлено тем, что они обладают большей надёжностью, долговечностью, а также удобством в эксплуатации. Кроме того, такие устройства способны транспортировать разнообразный перечень продуктов, описывать сложные пространственные траектории движения. Не менее значимым преимуществом выступает и то, что абсолютно каждый имеет возможность самостоятельно изменить длину конвейера, ширину, собрать и разобрать оборудование. Благодаря лёгкой сборке и разборке, возникает альтернатива своевременного проведения плановых мероприятий (ЕТО, ТО, ремонты).

Помните, что выбор того или иного оборудования зависит не только от технических параметров, но и от стоимостных характеристик. Чтобы узнать стоимость изготовления пластинчатого конвейера, Вам необходимо позвонить по многоканальному телефону +7 (495) 223-02-04 или же оставить заявку в листе заказа.

остались вопросы ? звоните

НАШИ КОНСТУЛЬТАНТЫ С УДОВОЛЬСТВИЕМ ОТВЕТЯТ НА ВСЕ ВАШИ ВОПРОСЫ

+7 (495) 175-40-50

con-lines.ru

Производство пластинчатых конвейеров | Изготовление конвейеров



Практичный пластинчатый конвейер – это оборудование, позволяющее существенно удешевить производственную линию и при этом обеспечить транспортировку продукции в идеальной для нее плоскости. В НПФ «МастерСервис» вы сможете заказать транспортеры этого типа для предприятий разной специфики, и при необходимости наши специалисты порекомендуют вам оптимальные модели с учетом особенностей вашей продукции.



Как работает конвейер цепной пластинчатый?



Транспортер этого типа перемещает товар как в горизонтальной плоскости, так и под определенным наклоном. При этом само оборудование может быть как общего назначения, так и специальным, и последний вид особенно актуален на крупных производствах. Это может быть:



  •         конвейер с пространственной трассой
  •         пассажирский эскалатор
  •         разливочная машина для работы с металлами
  •         машина для линий упаковки, транспортировки и розлива жидкой продукции



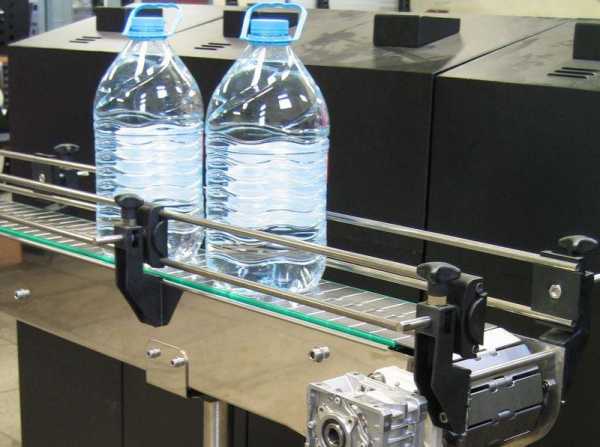

В любой случае пластинчатый конвейер работает на основе специального грузонесущего органа – это настил-полотно из металла или пластмассы, который состоит из отдельных пластин, соединенных с втулочно-роликовыми цепями (одной или двумя). В НПФ «МастерСервис» также можно заказать транспортеры, которые оснащаются гравитационными спусками, что особенно актуально для многих упаковочных систем пищевой промышленности – такой спуск позволяет менять ориентацию товара для нанесения на упаковку даты производства или последующей этикетировки продукции.



При этом даже если вы выберете дополнительное оснащение, вы все равно получите оптимальную стоимость вашего оборудования и полный набор функций, актуальных именно для вашего предприятия.



Для каких производств подойдет пластинчатый конвейер?



Транспортеры этого типа предназначены для транспортировки штучных грузов и крупнокусковой продукции, включая острокромчатые материалы. Также они незаменимы для работы с товарами, нагретыми до высокой температуры.



Использовать конвейер цепной пластинчатый можно на:



•        линии розлива напитков

•        предприятии по переработке овощей и фруктов

•        молокозаводе

•        складе, где есть своя транспортная система

•        предприятии, производящем консервы



Кроме того, это оборудование применяется и в непищевой промышленности – например, в фармацевтических компаниях и на металлоперерабатывающих заводах.



Выбирая конвейер цепной пластинчатый в НПФ «МастерСервис», вы обеспечиваете своему производству максимальную надежность. Оборудование прошло тщательную проверку, поэтому может использоваться длительное время, не требуя никакого ремонта и нуждаясь лишь в минимальном обслуживании, позволяющем увеличить функциональность транспортера и сделать его еще более мощным и универсальным.



Преимущества пластинчатого конвейера:

  • возможность транспортировки более широкого ассортимента (по сравнению с ленточными конвейерами) грузов;
  • способность переноса грузов по крутым (35°-45°) трассам;
  • возможность сконструировать сложную траекторию;
  • надёжность.

npfms.ru

Конвейеры (транспортеры) пластинчатые в Москве

Основными направлениями нашей компании являются проектирование и производство конвейерного оборудования, а также последующее обслуживание аппаратов в г. Москва. Мы работаем в данной сфере более 15 лет и создаем инновационные подъемно-транспортные агрегаты высшего качества. Команда предприятия разрабатывает как типовые, так и стандартные модели различных транспортеров. Например, у нас вы можете купить пластинчатые конвейеры нужного вам вида.

Что такое пластинчатый транспортер?

Данный конвейер транспортерный, пластинчатый, успешно применяется в тех случаях, когда ленточное оборудование по каким-либо причинам не может быть использовано. Модель представляет собой современное транспортирующее устройство, оснащенное грузонесущим полотном из пластин. Элементы изготавливаются из стали или же других материалов (это обсуждается при производстве пластинчатых конвейеров) и крепятся к цепному тяговому органу, состоящему из металлических цепей, которые образуют параллельные ветви. Как правило, сферой применения пластинчатых подающих транспортеров является отрасль промышленности, в частности, горной. Оборудование перемещает тяжелые штучные грузы (крупную руду, известняк и пр.). Производительность пластинчатых конвейеров и широкая линейка моделей также позволяют применять их и в автомобильной сфере, сельском хозяйстве. Можно увидеть данные машины, даже например, в аэропорте - в секторах выдачи багажа.

Виды оборудования

Основными рабочими элементами транспортера этого типа являются: грузонесущий настил (из отдельных пластин), приводная станция, натяжное устройство, ходовые ролики, устройства загрузки и разгрузки, тяговый элемент (в виде цепей). При изготовлении пластинчатых конвейеров можно учесть условия заказчика и выполнить работу в согласии с его требованиями. Грузонесущее полотно может быть сделано плоским сомкнутым, плоским разомкнутым или же бортовым волнистым. Натяжное устройство при производстве пластинчатого транспортера изготавливается пружинно-винтовым, винтовым или же гидравлическим. Особенность данных элементов определяет будущую эксплуатацию оборудования. Также выбор их видов может влиять на стоимость пластинчатого транспортера. Возможны все варианты технического исполнения. Можно купить оптимальные пластинчатые конвейеры – каталог компании к вашим услугам.

Наши преимущества

Инновационные решения. При производстве пластинчатых транспортеров, купить которые можно в нашей компании в городе Москва, наши специалисты применяют новейшие технологии и инновационные инжиниринговые решения. Это позволяет создать эффективное оборудование, которое существенно улучшит показатели вашего предприятия.

Собственное производство. Изготовление пластинчатых транспортеров и других аппаратов проходит на нашем заводе. Это позволяет контролировать процесс на всех его этапах, чтобы в результате заказчик получит максимально качественное, функциональное и износостойкое оборудование.

Сжатые сроки изготовления. Наша компания проектирует и производит современные конвейеры, транспортеры пластинчатые, в рекордное время. Клиенты могут приступить к работе на предприятии без длительных вынужденных перерывов.

Индивидуальный заказ. Мы предоставляем покупателям возможность купить пластинчатый конвейер определенной сборки. В заявке можно обозначить все необходимые пункты, чтобы наши специалисты создали оптимальный вариант оборудования конкретно для ваших целей и условий эксплуатации.

Приемлемая стоимость. Рассчитать цену пластинчатого транспортера очень легко. Вы отправляете заявку, с указанием параметров, типа элементов и другие особенности оборудования, а мы в ближайшее время высылаем вам прайс. Стоимость пластинчатого конвейера будет доступной, так как мы работаем с надежными поставщиками материалов.

Как заказать

Чтобы узнать цены, прайс пластинчатых конвейеров, а также заказать оборудование, можно на нашем сайте. Оформить заявку можно прямо сейчас – вам ответят в ближайшее время. Также можно купить первоклассный пластинчатый транспортер по оптимальному прайсу, воспользовавшись телефоном. Просто наберите номер, указанный вверху страницы, и вы сможете обсудить с консультантом предприятие все важные детали. Сотрудничество с нами принесет вам прибыль и положительные эмоции!

conveyormash.ru
