Пластинчатые конвейеры

Конвейер пластинчатый представляет собой транспортирующий механизм непрерывного действия, используется там, где по каким-либо причинам невозможно применение ленточных конвейеров. Тяговый орган представлен в виде параллельных ветвей из металлических цепей, которые соединяются между собой деревянными или стальными пластинами, являющимися грузонесущим полотном. Для транспортировки упакованных грузов могут применяться деревянные пластины, для сыпучих и кусковых грузов используются стальные пластины.

Использование пластинчатых конвейеров предусмотрено во многих промышленных отраслях, например, в горной промышленности для транспортирования тяжелых штучных грузов, таких как известняк, крупная руда, различные горячие заготовки. Также применяются на автомобильных производствах; могут быть встроены в различные сельскохозяйственные машины. В аэропортах можно видеть разновидность пластинчатых конвейеров в отделениях выдачи багажа.

К пластинчатым конвейерам специального назначения относятся пассажирские эскалаторы, а также линии упаковки и розлива на промышленных производствах.

Основные характеристики

Толщина пластин, мм	Ширина полотна, мм	Скорость движения полотна, м/с	Производительность, т/ч	Угол наклона установки
>3	>500	>0,6	250-2000	<45º

Основные рабочие элементы
– грузонесущее полотно (настил), состоит из отдельных пластин.

Может быть различных типов: плоский сомкнутый, плоский разомкнутый, бортовой волнистый.
– тяговый элемент (цепи)
– приводная станция (электродвигатель, редуктор, муфта, приводной вал со звездочками)
– натяжное устройство – пружинно-винтовое или винтовое, гидравлическое. С его помощью создается предварительное натяжение тяговых цепей с целью исключения провисания полотна и ослабления цепи при запуске транспортера.
– ходовые ролики. Крепятся на сквозных осях или консольных полуосях к пластинам. Диаметр роликов 100-120 мм. Пластины с роликами называют ходовыми каретками.
– металлическая конструкция (став) с направляющими для поддерживания тяговых цепей
– устройства загрузки и разгрузки, контрольно-измерительные приборы.

Тяговые цепи, используемые в пластинчатых конвейерах, могут быть исполнены в трех вариантах:
-разборные (втулки с разъемным креплением)

цена от 2000 руб за пог метр
-неразборные (запрессованные втулки и двухсторонняя расклепка сплошных валиков)
-неразборные с полыми валиками

Типы тяговых цепей
1-роликовые
2-катковые с гладкими катками. Катки используются в качестве опорных элементов, с их помощью силы тяжести перемещаемых изделий и грузонесущего полотна передаются направляющим путям механизма.
3-катковые с ребордами  цена от 2000 руб за пог метр
4-втулочные

К преимуществам пластинчатых конвейеров можно отнести возможность перемещения грузов по крутоподъемным трассам (до 45º), по сложным пространственным маршрутам; в сравнении с ленточными конвейерами – возможность транспортировки большего ассортимента материалов; высокая надежность работы. Допустимо установить промежуточные приводы с целью повышения длины транспортера без перегрузок. Недостатками данного вида конвейеров являются: невысокая скорость перемещения грузов, сложность и высокая стоимость эксплуатации (шарниры в цепях требуют регулярной смазки), большая масса оборудования и высокое энергопотребление. Все направления трасс, используемые в ленточных конвейерах применимы и к пластинчатым конвейерам, соответственно, трассы допустимы горизонтальные, наклонные или горизонтально-наклонные.

Возможен горизонтальный изгиб конвейера в радиусе 3-10 м.

В горной промышленности для равномерной подачи сыпучих материалов из бункеров, крупных кусков руды в дробилки и перемещения дробленой руды из дробильных устройств применяются разновидности инерционных конвейеров – так называемые пластинчатые питатели. Их длина составляет 5-15 м., ширина полотна 1200-1600мм., скорость 0,1-0,35 м/с. Бывают стационарные и передвижные. Привод пластинчатых питателей допускает возможность непрерывного хода работы. Разделяются на два типа:

-тяжелый: грузонесущее полотно здесь передвигается по стационарным роликам, ролики установлены на подшипниках скольжения, к которым постоянно подается смазка. Используется для перемещения кусковых грузов с размерами кусков не больше 1200 мм. Могут быть установлены напрямую в первичные дробильные устройства
-средний: для перемещения грузов с кусками не более 500 мм. Используются, например, для установки в разгрузочных механизмах вагоноопрокидывателей.

Первое применение пластинчатых конвейеров было отмечено в 1878 году в России в золотодобывающей промышленности. В дальнейшем пластинчатый конвейер получил широкое распространение на угольных шахтах зарубежных компаний.

Купить конвейер можно у нас цена от 50 т.р пишите на эл.почту [email protected] или позвонить по телефону 8(861)2467701

Пластинчатый конвейер с глубокими ковшами

Описание:
Широко применяются для транспортировки с углом наклона свыше 35° любого твердого материала, даже с высокой температурой, и когда необходимо удерживать груз при вертикальном перемещении.
Это металлические конвейеры, состоящие из ряда ковшей, которые могут использоваться для транспортировки даже мелкофракционных материалов без просыпа.
Двойная звеньевая специальная цепь с фиксированными втулками и длинными пальцами для соединения двух цепей крепится болтами по бокам ковшей, тем самым образуя сплошной подвижный настил.
По краям каждого длинного пальца имеются ролики с направляющими гранями и подшипниками для центрирования, которые, вращаясь на соответствующих рельсах, поддерживают поток ковшей на верхней рабочей ветке и на нижней возвратной ветке.

Вертикальная опорная конструкция состоит из стоек (двух колонн с траверсой).  Горизонтальная конструкция состоит из простых рельс, которые соединяют стойки, расположенные на определенном расстоянии друг от друга.
На приводной станции в зоне разгрузки имеется приводной блок, который приводит в движение ковши; на противоположной стороне расположена станция натяжения с системой натяжения цепей.

Эксплуатационные характеристики:

• Рекомендуемая скорость: < 0.30 м/с;
• Допускается одна и более кривая по вертикали, рекомендуемый радиус > 10 м;
• Транспортировка материала  по верхней ветке;
• Возможны несколько точек загрузки вдоль всего конвейера, но только одна точка выгрузки под приводной станцией

Купить конвейер можно у нас цена от 50 т.

р пишите на эл.почту [email protected] или позвонить по телефону 8(861)2467701

Пластинчатый/ковшовый транспортер

Во многих отраслях промышленности имеется потребность в транспортировке насыпных твердых материалов разной гранулометрии, температуры и типа. Для удовлетворения этой потребности наша компания проектирует и изготавливает самые разнообразные ковшовые элеваторы.

Наша производственная программа предусматривает различные типы транспортеров, которые используются в цементной промышленности (сфере основного интереса нашей компании) для транспортировки клинкера, но также могут быть использованы для транспортировки любых твердых материалов.

Пластинчатый конвейер TP: обычно используется при максимальном уклоне 28°;
Пластинчатый конвейер с поперечными перегородками TPT: используется при уклоне свыше 28°;
Коробчатые конвейеры TC: обычно используется при уклоне свыше 40°;
Конвейеры с глубокими ковшами TTP: используется при уклоне не более 60°;
Конвейеры с длинными пластинами TPL: используется для горизонтальной транспортировки, когда имеются промежуточные точки разгрузки.

Компания ООО “Проект плюс”  в состоянии реконструировать, модифицировать и увеличить мощность элеватора любого поставщика и разрешить любые проблемы, связанные с непрерывным перемещением твердых материалов. Компания также может выполнить поставку любых запчастей к подъемному конвейерному оборудованию.



Купить конвейер можно у нас цена от 50 т.р пишите на эл.почту [email protected] или позвонить по телефону 8(861)2467701

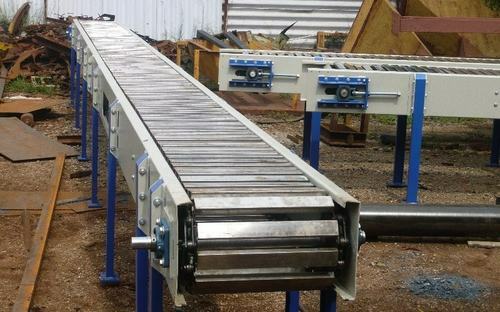

Пластинчатые конвейера ПЛ для металлических заготовок

Пластинчатые конвейера применяются на производствах где температура перемещаемых грузов выше 40 градусов а так же если груз может нанести ленте различные механические повреждения. Конвейера делаются как прямые так и горизонтально-наклонном исполнении. Отличительной особенностью является металлический трак как орган перемещения деталей.

Вот пример пластинчатого конвейера

Эскиз конвейера

конвейер(3)

На эскизе показано что горизонтальная часть пластинчатого конвейера переходит в подъемную часть на 30 градусов.

Купить конвейер можно у нас цена от 50 т.р пишите на эл.почту [email protected] или позвонить по телефону 8(861)2467701

Пластинчатые конвейеры

Офис: Пн-Пт с 8-30 до 17-00 | Сервис: круглосуточно, без выходных&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp

Другой город

Ваш регион: МоскваСанкт-ПетербургСамараНовосибирскКазаньРостов-на-ДонуЕкатеринбургУфаКраснодарПенза

Корзина0 товаров

Заполнить опросный лист вы можете заполнить НАЖАВ СЮДА!

Русконбельт — это официальный поставщик на российский рынок продукции голландской компании , которая занимается производством конвейерных линий различного вида и назначения.

Руконбельт располагает собственным производством в Москве, что позволяет осуществлять сборку конвейерных линий по индивидуальному заказу. Такие конвейеры отвечают потребностям конкретного заказчика.

Мы принимаем во внимание все нюансы производства и разрабатываем конструкции конвейерных линий в соответствии с ними, что обеспечивает эффективное решение поставленных задач.

Технические характеристики
Материал конвейера		сталь нерж.
Материал транспортерной ленты		сталь нерж.
Ширина транспортерной ленты	мм	82,5 – 304,8
Высота уровня транспортировки от пола	мм	850-1020
Длина транспортера	м	любая
Ширина перемещаемой тары	мм	до 290 мм
Скорость движения ленты	м/мин	2,5-12
Установленная мощность	кВт	0,55
Ширина рабочей зоны для стандартного исполнения	мм	0-95
Напряжение питания	В	380
Ширина рабочей зоны при дополнительной проставке	мм	0-175

Среди широкого спектра конвейерных линий мы можем предложить пластинчатые конвейеры. Это особый вид транспортеров, применение которых дает возможность осуществлять транспортировки специфичных грузов, например, стеклянных банок, бутылок, термоусадочных блоков, коробок.

Там, где использование других видов оборудования является нецелесообразным или неудобным, пластинчатые конвейеры оправдывают себя в полной мере.

Дело в том, что такое оборудование легко дополняется бортиками и трубчатыми оградителями, что исключает падение перемещаемого груза с ленты транспортера.

Типы пластинчатых конвейеров:

• прямые;
• сложные;
• наклонные;
• поворотные.

Прямые пластинчатые конвейеры имеют прямолинейную форму и обеспечивают транспортировку грузов по одному направлению. Они легко сочетаются с другими видами пластинчатых конвейеров, что позволяет создавать линии сложной конфигурации. Для этих целей используют поворотные и наклонные конвейеры.

Сложные транспортеры имеют разнообразную траекторию движения, что позволяет изменять направление транспортируемого груза, огибать углы, делать повороты, а также перемещать груз на другие уровни и передавать его с одной линии на другую.

Поворотные пластинчатые конвейеры используются в качестве составных элементов одной конвейерной системы, они обеспечивают поворот движения на различный градус: 45, 90, 130, 180. Благодаря этому на производственном участке появляется возможность осуществлять транспортировку грузов по нужному направлению.

Посредством наклонных пластинчатых конвейеров выполняется перемещение грузов на различные уровни системы.

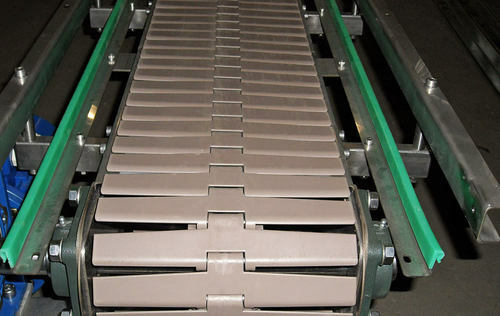

Особенностью пластинчатых конвейеров является пластинчатая цепь, которая выступает в роли тягового органа. Она перемещается по специальному профилю или с помощью звездочек.

Применяется этот вид оборудования чаще всего в пищевой промышленности и на фармацевтических предприятиях.

Как заказать?

Чтобы заказать в нашей компании пластинчатый конвейер, необходимо заполнить опросный лист. В нем нужно указать необходимые вам параметры, на основании которых будет изготовлен конвейер для вашего производственного участка.

Транспортер пластинчатый AVIS ТРП — AVIS

от 190 000,00 ₽*

*Данная цена не является окончательной и зависит от комплектации изделия.

Транспортер пластинчатый. Лента пластиковая или нержавеющая сталь

Продукт	Молоко/кисломолочные напитки/вода/газированная вода/напитки/пиво/квас/сгущенное молоко/уксус
Тип упаковки	РЕТ/Стекло/HDPE
Производительность	6000 бут./ч
Функционал	Транспортировка тары
Тип	Автомат

Доступно для предзаказа

Количество товара Транспортер пластинчатый AVIS ТРП

Категорий: Вода и напитки, Дополнительное оборудование, Молоко и кисломолочные напитки, Пенящиеся напитки, Сгущенное молоко, Уксус и винные напитки

• Описание
• Видео о товаре
• Отзывы

Транспортер пластинчатый. Лента пластиковая или нержавеющая сталь. Гибкий подбор конфигурации по длине, ширине и управлению. Перемещение пустых или наполненных бутылок блоками технологических операций.

Транспортеры пластинчатые серии ТРП предназначены для горизонтального перемещения продукции: бутылок, флаконов, канистр, пакетов и другой тары.

Транспортер служит для соединения различных элементов линии розлива и фасовки на пищевых, химических и прочих производствах. Обеспечивает переход бутылок от одной технологической операции к другой. При этом некоторые единицы оборудования при отсутствии транспортера полностью утрачивают работоспособность, например УА-3000.

Транспортер состоит из унифицированных секций, установленных на регулируемые опоры. По типу секции подразделяются: на приводные (оснащается приводным узлом разной мощности в зависимости от общей длины транспортера), на начальные (оснащается узлом с опорным валом) и на промежуточные прямые или поворотные секции.

Изготавливаются в диапазоне от 1,5 до 9 метров. С случае необходимости большей, чем 9 метров, длины, возможна стыковка транспортеров через единый узел перехода.

Также могут изготавливаться с разной шириной ленты.

Отличительные особенности:

• Изготовление по индивидуальным размерам;
• Исполнение транспортера – пищевая нержавеющая сталь;
• Возможность регулировки по высоте транспортера и ширине тары;
• Возможность изменения конфигурации уже имеющегося транспортера с минимальными затратами;
• Возможность опционально установить функцию регулировки скорости.

Отзывов пока нет

Вместе с этим покупают

• Автоматический группиратор AVIS АГ-3000

  Автоматический группиратор бутылок с обмоткой в термойсадочную пленку. Производительность до 500 упак./ч или 3000 бут./ч. Объем тары от 0,2 л до 3,0 л

  Продукт	Молоко/кисломолочные напитки/вода/газированная вода/напитки/пиво/квас/сгущенное молоко/уксус
  Тип упаковки	РЕТ/Стекло/HDPE
  Производительность	3000 бут./ч
  Функционал	Групповая упаковка
  Тип	Автомат

  от

  890 000,00 ₽

  *

  *Данная цена не является окончательной и зависит от комплектации изделия.

• Автомат укупорочный AVIS УА-3000

  Автомат для укупорки бутылок винтовой пробкой. Производительность до 3000 бут./ч. Объем тары от 0,2 л до 2,0 л

  Продукт	Вода/газированная вода/напитки/пиво/квас/сгущенное молоко/уксус
  Тип упаковки	РЕТ/HDPE
  Производительность	3000 бут. /ч
  Функционал	Укупор
  Тип	Автомат

  от

  800 000,00 ₽

  *

  *Данная цена не является окончательной и зависит от комплектации изделия.

• Триблок розлива молока AVIS ТРМ 8-6

  Триблок ополаскивания, розлива, ориентации пробки и укупора. Производительность до 3000 бут./ч. Объем тары 0,25 л до 1,4 л

  Продукт	Молоко/кисломолочные напитки
  Тип упаковки	РЕТ
  Производительность	3000 бут./ч
  Функционал	Ополаскивание/розлив/ориентация пробки/укупор
  Тип	Автомат

  от

  13 500 000,00 ₽

  *

  *Данная цена не является окончательной и зависит от комплектации изделия.

• Автомат розлива AVIS АРЛ-С

  Автомат розлива питьевой, газированной воды и напитков. Производительность до 3000 бут./ч. Объем тары от 0,2 л до 2,0 л

  Продукт	Вода/газированная вода/напитки
  Тип упаковки	РЕТ
  Производительность	3000 бут./ч
  Функционал	Розлив
  Тип	Автомат

  от

  1 090 000,00 ₽

  *

  *Данная цена не является окончательной и зависит от комплектации изделия.

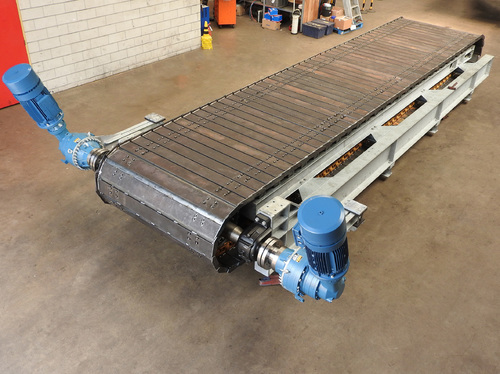

Конвейер со стальными пластинами на петлях — GOESSLING

ФУНКЦИОНАЛЬНОСТЬ +

Также доступны плоские конвейеры из тяжелых стальных пластин, которые транспортируют тяжелые поддоны или контейнеры, загруженные кирпичом, газобетоном, силикатным кирпичом или булыжником. Мы также предлагаем конвейеры для формовочных ящиков, используемые в качестве сборных емкостей на станциях выбивки в литейных цехах, а также для сборки машин, приводов и транспортных средств (сборочные линии).

В наклонной конфигурации конвейеры с шарнирно-сочлененной стальной пластиной также служат для загрузки больших контейнеров для вторичной переработки и других средств удаления отходов.

Ремень с шарнирными пластинами приводится в движение цепями с двойной втулкой. Они несут всю нагрузку конвейерной ленты. Для тяжелых условий эксплуатации цепи усилены короткими роликами, прикрепленными болтами к каждому второму звену. Как правило, опорные элементы цепи эффективно катятся по специальным опорным рельсам внутри рамы конвейера. Зубчатые колеса на концах конвейера соединяются с цепями для привода ремня, создавая необходимое натяжение и помогая вращению ремня. Откидной пластинчатый конвейер имеет фланцевые ролики, которые являются элементом самой цепи, и короткие ролики, которые действуют как дополнительные опорные ролики. Фланцевые ролики в цепи обычно используют подшипники скольжения, но также можно использовать герметичные подшипники качения. Отдельные опорные ролики снаружи цепи изготовлены методом штамповки или литья в кокиль и имеют внутри двойные подшипники качения, которые устанавливаются вокруг штифта гнезда. Эти подшипники снабжены специальным уплотнением, что позволяет им работать даже в самых жестких и пыльных условиях.

ИНФОРМАЦИЯ О ПРОДУКТЕ +

• Высокая адаптивность
• Сегментная конструкция
• Конвейер и бункер для заготовок и конструкция боковой стенки
• Тесты с клиентскими частями

ТЕХНИЧЕСКИЕ ДАННЫЕ +

ШАРНИРНЫЙ СТАЛЬНОЙ КОНВЕЙЕР
Линейное руководство	возможна любая конфигурация линии
Обозначения размеров	От T150 (152,4 мм), T160 (160 мм), T200 (200 мм), до T250 (250 мм)
Толщина листа	Зависит от размера
Материал	Все размеры доступны в стандартном исполнении и из нержавеющей стали. Базовая пластина также доступна из закаленной стали.
Эффективная ширина	Различные варианты ширины до 78 дюймов

ПЛАСТИНЧАТЫЙ КОНВЕЙЕР

Применение

СТАЛЬНЫЕ ЧАСТИ ТЯЖЕЛЫЕ ПАЛИТРЫ ПЕРЕРАБОТКАМАТЕРИАЛ ГОРЯЧИЙ АГРЕГАТ МАКУЛАТУРА МЕТАЛЛОЛОМ КАМЕНЬ ЛИТЫЕ ЧАСТИ

Шарнирный конвейер со стальными пластинами

Узнайте больше о Шарнирном конвейере со стальными пластинами, его возможностях и преимуществах.

Если у вас есть какие-либо вопросы или вы заинтересованы, пожалуйста, свяжитесь с нами напрямую!



ПРОДАЖИ +

ПРОДАЖИ

Билл Грегори

+1 423 915 803

ЭЛЕКТРОННАЯ ПОЧТА >

ПРЕИМУЩЕСТВА

• Высокая грузоподъемность и устойчивость
• Низкие эксплуатационные расходы

• Высокая гибкость благодаря множеству вариантов дизайна
• Долгий срок службы

ADVANTAGE

Высокая адаптируемость

Эффективная ширина, расстояние между осями и линейное управление пластинчатых конвейеров с шарнирными соединениями зависят от области применения и местных условий. Они предназначены для грубых, износостойких и теплоемких применений. У нас есть многолетний опыт в производстве пластинчатых конвейеров с шарнирными соединениями, и мы разработали конструкции, обеспечивающие долгий срок службы при минимальном износе. Используя высококачественные материалы и современные уплотнительные и направляющие элементы, мы можем поставлять нашим клиентам конвейеры со значительным ожидаемым сроком службы.

ОПОРНАЯ КОНСТРУКЦИЯ

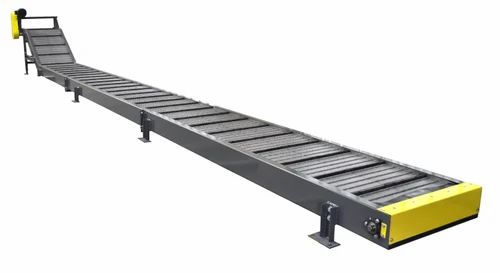

Конвейер для заготовок

Конвейеры из стальных пластин также часто предназначены для использования в качестве конвейеров для заготовок. Эти конвейеры обычно синхронизированы и включают в себя крепление, которое удерживает заготовки на их стальных пластинах. Их форма адаптирована к заготовкам. В этом случае высокопрочные конвейеры могут быть спроектированы для различных процессов обработки. Крепления для транспортируемых деталей часто представляют собой стандартные стальные поперечины или для более щадящего обращения в качестве альтернативы используется древесина. Мы поставляем различные сборочные ремни с шарнирными пластинами с креплениями для заготовок или без них.



НА ОСНОВЕ ПРИМЕНЕНИЯ

Конструкция сегмента

Конструкция сегментов пластинчатого конвейера на шарнирах всегда зависит от области применения. За счет конструкции перекрывающихся стальных пластин достигается герметичная лента, которая позволяет без усилий перемещать зернистые сыпучие материалы, включая формовочный песок, горячий агломерат и каменно-земляные смеси при загрузке дробилки. Сегменты глубокой вытяжки или сегменты из стальных ячеек используются при углах наклона более 20°. Циркуляционные боковые стенки создают «корытообразное» сечение несущей поверхности конвейера. Направляющие приводные цепи расположены под или рядом со стальными сегментами, где они хорошо защищены. В приложениях с большой нагрузкой стальные сегменты конвейера из стальных пластин оснащены дополнительными поперечными распорками на нижней стороне сегмента. Высокоизносостойкая марганцевая сталь используется для повышения ударопрочности и износостойкости системы, чтобы соответствовать самым жестким требованиям.

СПЕЦИФИКАЦИЯ

Конструкция бункера и боковой стенки

Мы поставляем пластинчатые конвейеры с загрузочными бункерами и приподнятыми боковыми стенками специально для загрузки дробилок и мельниц. В этом случае они служат бункерными конвейерами с временным хранилищем. Для транспортировки отходов ремни должны быть сконструированы таким образом, чтобы предотвратить попадание мелкого мусора внутрь машины. Поэтому особое внимание уделяется уплотнению циркуляционных боковых стенок.

У ВАС ЕСТЬ

ВОПРОСЫ ПО
КОНВЕЙЕРУ
НА ШАРНИРНОЙ СТАЛЬНОЙ ПЛИТЕ?

ПРОДАЖИ +

ПРОДАЖИ

Билл Грегори

+1 423 915 803

ЭЛЕКТРОННАЯ ПОЧТА >

КОНТАКТНАЯ ФОРМА

Напишите нам!

Вы можете быстро и легко связаться с нами, используя форму ниже. Мы свяжемся с вами как можно скорее!
Или вы можете позвонить в нашу штаб-квартиру по телефону + (423) 915 – 0472.



Пожалуйста, введите символы с картинки в поле ниже.

Отправляя эту форму, вы подтверждаете обработку своих данных и соглашаетесь с нашей политикой конфиденциальности .

УЗНАТЬ БОЛЬШЕ

Другие продукты



ПЛАСТМАССОВЫЙ ЛЕНТОЧНЫЙ КОНВЕЙЕР

ШАРНИРНЫЙ ЛЕНТОЧНЫЙ КОНВЕЙЕР

КОНВЕЙЕР ПОГРУЖНОЙ ВАННЫ

МАГНИТНЫЙ КОНВЕЙЕР СКОЛЬЗЯЩИХ

ЛЕНТОЧНЫЙ КОНВЕЙЕР С ПРОВОЛОЧНОЙ СЕТКОЙ

Пластинчатые конвейеры (однорядные и многорядные) • Передаточная пластина • Марка SMF

Пластинчатые конвейеры SMF

Пластинчатые конвейеры (цепные, механические) предназначены для горизонтальной транспортировки полных бутылок (или другой тары), пачек (картонов, ящики) и другие изделия повторяющихся размеров и веса. Пластинчатые конвейеры могут использоваться для подачи, приема и буферизации различных видов упаковки, поэтому их часто используют на производственных линиях.

Конвейер позволяет соединять машины, работающие на производственной линии , обеспечивая ее автоматизацию. Преимуществом пластинчатых конвейеров является высокая плавность движения, возможность регулировки скорости и буферизации продукта.

Пластинчатые конвейеры также можно использовать для транспортировки пустых бутылок (например, когда форма бутылки не подходит для транспортировки на воздушном конвейере). В этой ситуации используется вакуумный пластинчатый конвейер, обеспечивающий безопасную транспортировку пустой бутылки.

Однорядная или многорядная конструкция

Пластинчатый конвейер может иметь однорядную или многорядную конструкцию. Многорядные пластинчатые конвейеры позволяют буферизовать продукт на производственной линии, что позволяет сократить расстояние между машинами в линии и обеспечить их бесперебойную работу. Окончательная компоновка пластинчатых конвейеров – ее длина, ширина, тип модулей – прямолинейные, криволинейные – определяется индивидуально в зависимости от вида продукта, производительности линии, доступной площади и других, индивидуальных потребностей заказчика.

В основе транспортной системы данного типа конвейеров лежит пластинчатая цепь, которая может быть изготовлена ​​из пластмассы в стандартной комплектации или опционально из нержавеющей стали или специального материала с низким коэффициентом трения (материал, обеспечивающий низкий коэффициент трения). В модульных конвейерах движение осуществляется с помощью модульной ленты.

Безопасен в использовании

Пластинчатый транспортер оснащен боковыми бортами (рельсами), которые обеспечивают безопасное ведение упаковки по конвейеру. Стандартно перила изготавливаются из двух или трех труб из нержавеющей стали диаметром ок. 12 мм (в зависимости от высоты упаковки). Однако в случаях, когда требуется снижение трения, контактная часть перил может быть изготовлена ​​из тефлона, а боковые перила могут быть изготовлены из рулонов.

В случае сложных систем пластинчатых конвейеров необходимо использовать систему смазки цепи. Смазка может производиться водой и моющим средством (открытая или опционально закрытая система). Водный раствор подается к точкам смазки, а затем системой форсунок дозировано подается на цепь (излишки сбрасываются в поддоны, расположенные под конвейером). В специальном исполнении возможно использование сухой смазки, смазка распределяется по поверхности цепи с помощью системы щеток, на которые смазка дозируется автоматически (нет необходимости использовать поддоны). В особых случаях, когда необходимо смазать нижнюю и верхнюю часть цепи, транспортер может быть выполнен в премиальном исполнении – с применением системы форсунок высокого давления, распределяющих специальную смазку по обеим поверхностям цепи.

Дополнение Устройство Dew Blow / Air Knifes на конвейере

В случае, если продукт при розливе имеет низкую температуру (например, молоко), поверхность бутылки может быть влажной из-за конденсата. Это затрудняет правильное наклеивание этикетки или упаковку в картонную коробку. В такой ситуации можно установить на конвейер устройство Dew Blow/Air Knifes. Устройство предназначено для воздушной сушки поверхности наполненных бутылок при движении бутылок по пластинчатому транспортеру.

В длинных конвейерных линиях необходимо передавать продукт с одной секции конвейера на другую одним конвейером, т.е. соединяя между собой отдельные конвейерные модули. Стандартно осуществляется боковой системой – путем перенаправления изделия системой боковых досок (перил). В специальной версии возможно использование системы «безопасного переноса» и подключение других модулей фронтально (лоб ко лбу по прямой). Эта система требует использования переходных роликовых модулей, которые обеспечивают стабильность транспортировки продукта во время перемещения продукта между последовательными сегментами конвейера.

Возможность регулировки скорости пластинчатого конвейера

Скорость пластинчатого конвейера регулируется в зависимости от эффективности производственной линии. Каждый привод оснащен инвертором, и его скорость можно регулировать с помощью потенциометров, расположенных на блоке управления конвейера. По специальному запросу заказчика возможна установка скорости для каждого привода с панели оператора. В этом случае скорость каждого привода будет автоматически подстраиваться под текущую скорость производственной линии.

Для самых требовательных клиентов есть возможность сделать так называемое Интеллектуальное управление. Установив систему датчиков на каждом сегменте конвейера и связав их с сигналами машин, работающих на линии, можно синхронизировать и оптимизировать скорость работы всей линии. На практике это позволяет равномерно закрывать каждый сегмент пластинчатого конвейера бутылками (или другими товарами) и предотвращает скопление бутылок со стороны конвейера.

Стальные пластинчатые конвейеры | МТФ Техник

Наш веб-сайт использует файлы cookie и аналогичные технологии. Если вы нажмете «Принять», вы разрешите нам сохранять все типы файлов cookie. Вы можете изменить свои личные настройки, нажав «Настройки». Вы можете отозвать или изменить свое согласие в любое время. Для получения дополнительной информации о нашей обработке данных, пожалуйста, посетите наше Заявление о конфиденциальности. Если у вас есть дополнительные вопросы, обращайтесь по адресу [email protected].

Настройки Принимать

Выберите настройки файлов cookie

Основные файлы cookie
Это функциональные файлы cookie, которые обеспечивают удобство использования нашего веб-сайта. Это включает основные функции веб-сайта, такие как сохранение активного сеанса и настроек файлов cookie. Без этих файлов cookie веб-сайт не будет работать должным образом. Правовой основой является наш законный интерес (статья 6, пункт 1, буква f) Общего регламента по защите данных). Пожалуйста, нажмите здесь для получения дополнительной информации.

Статистические файлы cookie
С их помощью мы получаем представление о том, как посетители взаимодействуют с нашим веб-сайтом (например, как они в среднем остаются на странице, возвращаются ли они и как часто). Эти данные помогают нам тестировать и улучшать веб-сайт для вас. Кроме того, эти технологии отслеживания предоставляют нам дополнительную информацию из анализа рекламы. Мы используем технологии отслеживания Google Analytics. Информация, генерируемая технологиями отслеживания, может передаваться на серверы в США и храниться там. Мы обрабатываем ваши данные исключительно в псевдонимизированной форме. Мы не можем делать выводы о вашей персоне. Правовой основой является ваше согласие (статья 6, пункт 1 а) Общего регламента по защите данных). Пожалуйста, нажмите здесь для получения дополнительной информации.

Файлы cookie, связанные с приложениями
Чтобы вы могли максимально эффективно использовать наш веб-сайт, MTF Technik использует сторонние службы на определенных страницах. Чтобы обеспечить их правильную работу, файлы cookie сохраняются для провайдеров YouTube, Cloudflare и Google Maps. Информация, генерируемая этими файлами cookie, обрабатывается псевдонимно. Мы не можем делать выводы о вашей персоне. Правовой основой является ваше согласие (статья 6, пункт 1 а) Общего регламента по защите данных). Пожалуйста, нажмите здесь для получения дополнительной информации.

Конвейеры MTF со стальными навесными пластинами — надежные рабочие лошадки в суровых условиях. Они используются почти во всех областях металлообработки (штампованные, штампованные и кованые детали, литые детали из цинка или алюминия, детали, работающие под давлением, такие как винты или заклепки) или в пластмассовой промышленности для транспортировки очень горячих продуктов.

Стальные пластинчатые конвейеры с прямыми шарнирами
Стальные пластинчатые конвейеры с отрицательным углом наклона
Стальные конвейеры с шарнирно-сочлененными пластинами с положительным углом
Z-образные угловые стальные пластинчатые конвейеры

Стальные пластинчатые конвейеры

Прямые стальные шарнирные пластинчатые конвейеры

Прямые стальные шарнирно-пластинчатые конвейеры универсальны. Они служат в качестве цепных транспортеров, в качестве выходных лент для прессованных деталей, в качестве конвейерных лент для литых под давлением компонентов или для транспортировки очень горячих или фталатсодержащих пластиковых деталей.

Шарнирные пластины из стали или нержавеющей стали с термостойкостью до 350°С, различные конфигурации поверхности (гладкая, шипованная, прорезная, перфорированная), устойчивые и гибкие основы, а также безупречный внешний вид делают эти ленты уникальными. 9№ 0003

Пазы по бокам и под профилем ремня обеспечивают максимальную гибкость при установке оснований или дополнительных элементов.

Откидные пластины оснащены направляющими цепи с обеих сторон. Подпружиненные натяжители цепи, установленные в теле ремня, обеспечивают работу без технического обслуживания.

Конвейеры со стальными шарнирными пластинами с отрицательным углом

Наклонные конвейеры со стальными пластинами на шарнирах необходимы для транспортировки горячих материалов из шахт машин, как это часто происходит, например, в литейной промышленности.
