АРМИЯ-2016. Гусеничные транспортёры. «Мы тоже грязи не боимся!» » Военное обозрение

Сегодняшний наш рассказ будет о двухзвенных гусеничных транспортерах. Причем даже в двух ипостасях, сегодня и завтра.


С днем сегодняшним все понятно: транспортеры у нас есть. И не просто есть, они еще хороши и действительно, не боятся ни грязи, ни снега, ни болота. Даже районы, загрязненные радиацией или еще какой-либо дрянью, плохо совместимой с жизнедеятельностью человека им тоже нипочем. Доедут и груз или личный состав довезут.

В самом крайнем случае — доплывут. Ибо тоже умеют.

Нам продемонстрировали сразу трех таких богатырей. Начнем с младшенького. Вообще, они все три из семейства "Витязей". Вопрос только в размерах.

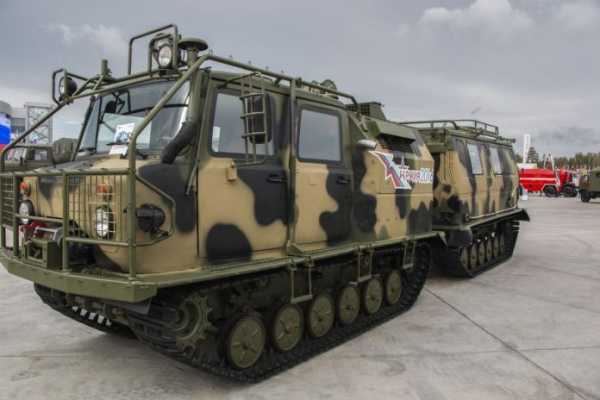

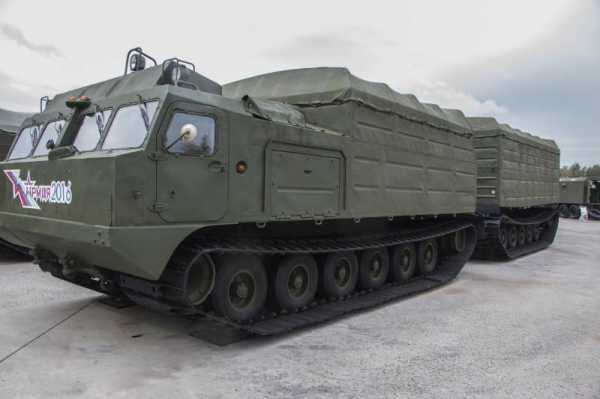

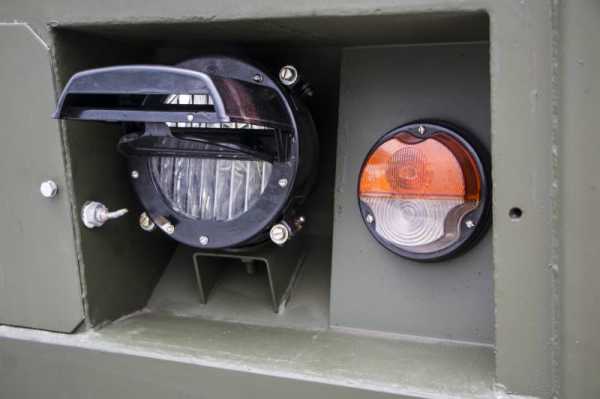

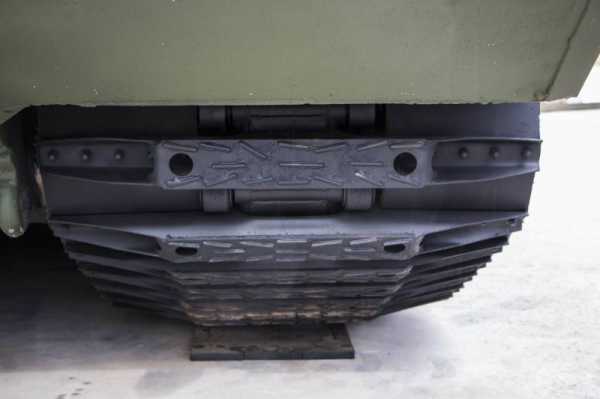

Итак, Алеша Попович, он же ДТ-3ПМ.

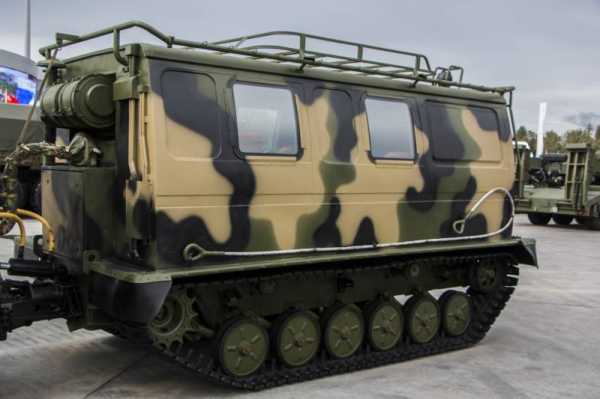

Масса транспортёра в снаряженном состоянии 11 т, грузоподъемность — 3 т. Абсолютно спокойно можно еще использовать прицеп общей массой до 4 т.
Количество мест в кабине первого звена — 5. Во втором звене число посадочных мест — 12.

"Сердце" "Витязя" — дизель мощностью 240 л. с., что обеспечивает скорость по твердому грунту до 55 км/ч, по заболоченной местности до 30 км/ч, по воде до 6 км/ч.

Трансмиссия гидромеханическая, автоматическая.

Запас хода до 600 км.

Вооружение "Витязя" составляет 7,62-мм пулемет, но в принципе, транспортер может быть переоборудован в платформу-носитель любого вооружения, подходящего по габаритам и массе, от пусковых установок ракет до артиллерийских орудий и минометов крупного калибра.

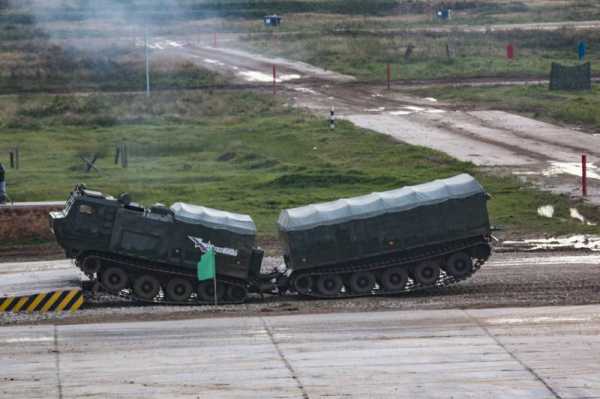

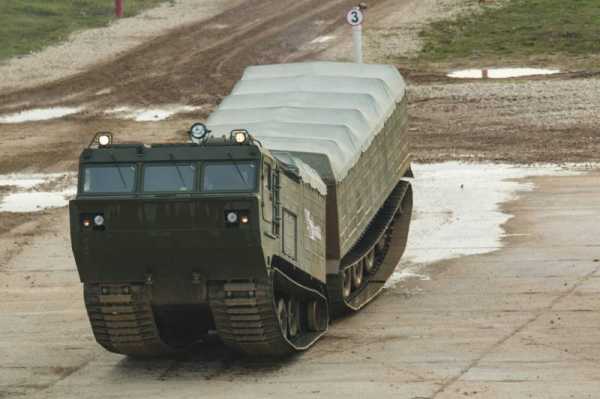

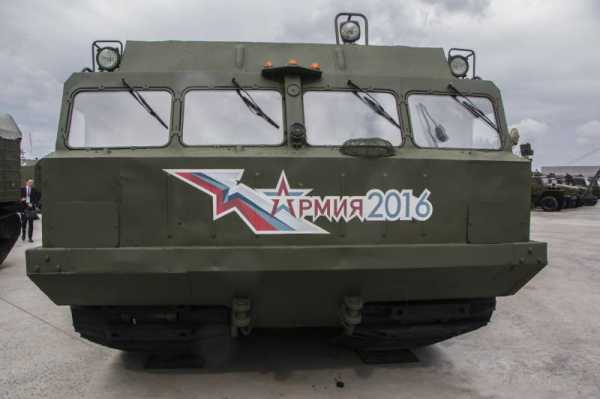

"Добрыня Никитич", он же ДТ-10.

Вес этого богатыря уже 27,5 тонн. Вместимость — 5 человек в кабине и 57 человек в отсеках звеньев. И 10 тонн груза.

Двигатель уже серьезнее, 710 л. с. Машина может двигаться по твердому грунту со скоростью 45 км/ч, по болоту 23 км/ч, плыть со скоростью 6 км/ч. Запас хода 700 км.

Вооружение также состоит из пулемета, и так же, как и младший брат, ДТ-10ПМ может быть переоборудован в платформу-носитель вооружения.

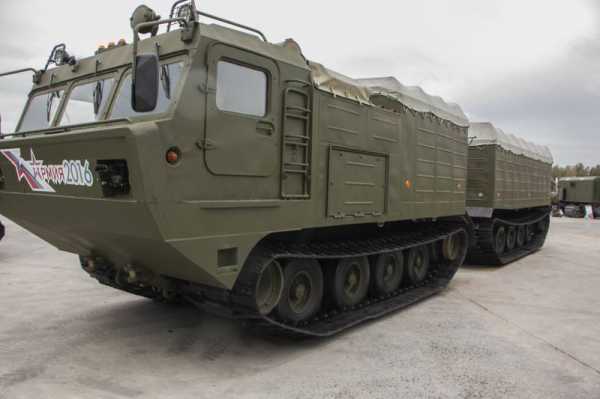

"Илья Муромец", он же ДТ-30ПМ.

Его даже сфотографировать толком нельзя, не влезает в объектив. Огромен просто.

Масса транспортера 29 тонн. Может везти "в особо тяжелых климатических условиях Крайнего Севера, Сибири и Дальнего Востока" груз в 30 тонн. Плюс 5 посадочных мест. Тяжелый грузовик. Очень тяжелый. Но очень полезный.

Двигатель 710 л.с. обеспечивает скорость движения в 37 км/ч на грунте и 4 км/ч по воде. Запас хода 500 км.

Сегодня эта троица "Витязей" олицетворяет нашу транспортную силу в любом районе, куда можно добраться только на танке. Но даже танку, который забрался в столь жуткие места, которыми изобилуют просторы нашей страны, необходимо топливо и все прочее. Про людей просто молчим. Полезные богатыри.

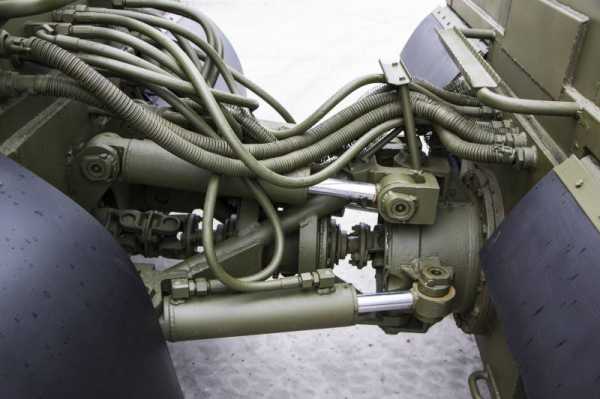

И нельзя сказать, что неуклюжие. Двухзвенность — это очень удобная штука. Подъемы и спуски до 35 градусов, препятствия высотой до 2 метров — ни о чем. Пройдут. Косогоры до 25 градусов тоже не страшны. При весьма впечатляющей маневренности.

Но на выставке мы увидели еще один образец.

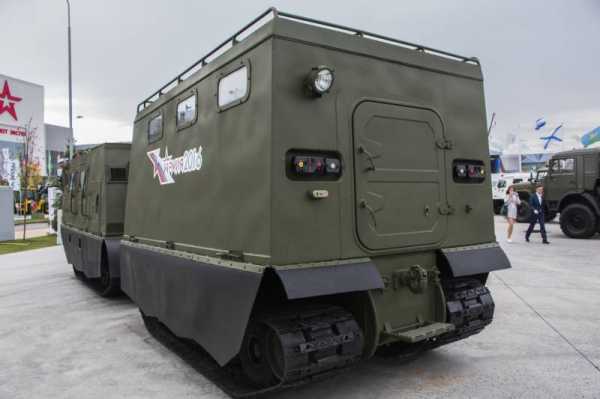

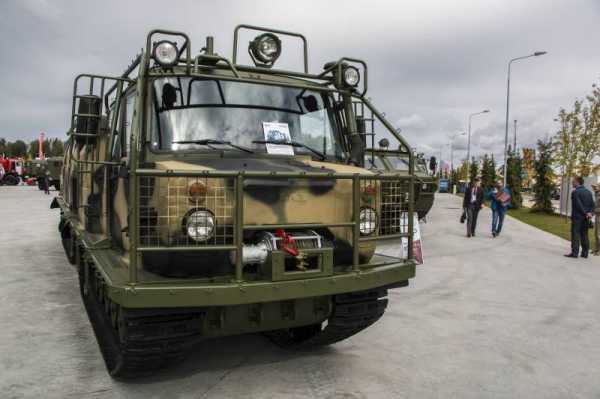

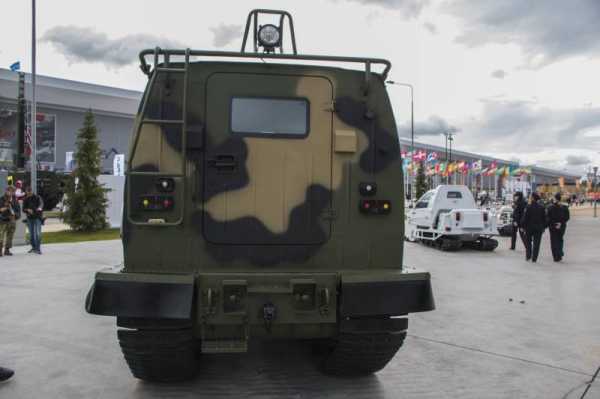

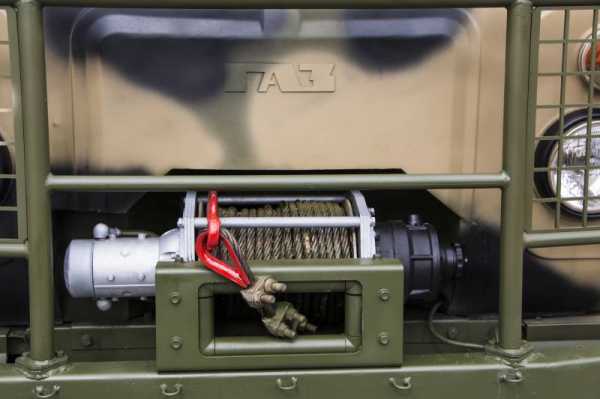

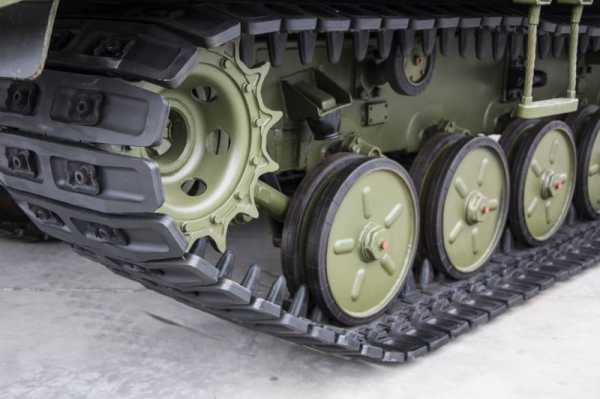

Это ГАЗ-3344-20. Модель, созданная на базе снегоболотохода ГАЗ-3344 специально под нужды Министерств Обороны и Чрезвычайных Ситуаций.

В настоящее время ГАЗ-3344-20 проходит (весьма успешно) Государственные испытания.

В чем его основные отличия от "Витязей", спросите вы? То, что он меньше, даже чем ДТ-3ПМ, видно. Но как раз в размерах и кроется суть.

ТТХ почти не отличаются от ГАЗ-3344, двигатель тот же, ярославский дизель мощностью 189 л.с., та же автоматическая коробка передач от "Алисона" (не знаю, хорошо это, или не очень в наше-то время), та же масса в 7,5 тонн но полезная нагрузка уже 3 тонны. Те же 5 человек в первом звене и 12 во втором.

Скорость на грунте 60 км/ч, на воде 6 км/ч.

Увеличен возимый запас топлива, теперь дальность хода машины составляет 800 км. Значительно усилена подвеска и работа гидромеханической группы.

Секрет машины в том, что общая ширина корпуса (чуть больше 2 м) позволяет ей проходить по лесным дорогам, рассчитанным на тракторы «Беларусь», у которых ширина составляет от 1,6 до 2 м. То есть, в лесах, где есть стандартные просеки, ГАЗ-3344-20 вполне нормально пройдет. Да, тот же ГТ-30 просто проложит новую дорогу, но в этом не всегда есть смысл. Кроме того, ширина колеи соответствует принятой в России железнодорожной, соответственно, при необходимости либо невозможности проложить себе путь иным способом, ГАЗ-3344-20 вполне сможет пройти по рельсам. У нас в стране много мест, где есть железные дороги, но нет каких-либо иных.

Машина весьма комфортабельна. Есть и отопитель, и кондиционер для находящихся в отсеках. Плюс все это может быть усилено, в зависимости от требований заказчика.

На первый (да и на второй тоже) взгляд — весьма ухватистая машинка для нужд МЧС и военных.

Особенно в условиях страны, где много где дорог нет, а есть только направления.

topwar.ru

АРМИЯ-2016. Двухзвенные гусеничные транспортёры. | Армейский вестник

Сегодняшний наш рассказ будет о гусеничных транспортерах. Причем даже в двух ипостасях, сегодня и завтра. С днем сегодняшним все понятно: транспортеры у нас есть. И не просто есть, они еще хороши и действительно, не боятся ни грязи, ни снега, ни болота. Даже районы, загрязненные радиацией или еще какой-либо дрянью, плохо совместимой с жизнедеятельностью человека им тоже нипочем. Доедут и груз или личный состав довезут.

В самом крайнем случае — доплывут. Ибо тоже умеют.

Нам продемонстрировали сразу трех таких богатырей. Начнем с младшенького. Вообще, они все три из семейства «Витязей». Вопрос только в размерах.

Итак, «Алеша Попович», он же ДТ-3ПМ.

Масса транспортёра в снаряженном состоянии 11 т, грузоподъемность — 3 т. Абсолютно спокойно можно еще использовать прицеп общей массой до 4 т.

Количество мест в кабине первого звена — 5. Во втором звене число посадочных мест — 12.

«Сердце» «Витязя» — дизель мощностью 240 л. с., что обеспечивает скорость по твердому грунту до 55 км/ч, по заболоченной местности до 30 км/ч, по воде до 6 км/ч.

Трансмиссия гидромеханическая, автоматическая. Запас хода до 600 км.

Вооружение «Витязя» составляет 7,62-мм пулемет, но в принципе, транспортер может быть переоборудован в платформу-носитель любого вооружения, подходящего по габаритам и массе, от пусковых установок ракет до артиллерийских орудий и минометов крупного калибра.

«Добрыня Никитич», он же ДТ-10.

Вес этого богатыря уже 27,5 тонн. Вместимость — 5 человек в кабине и 57 человек в отсеках звеньев. И 10 тонн груза.

Двигатель уже серьезнее, 710 л.с. Машина может двигаться по твердому грунту со скоростью 45 км/ч, по болоту 23 км/ч, плыть со скоростью 6 км/ч. Запас ходя 700 км.

Вооружение также состоит из пулемета, и так же, как и младший брат, ДТ-10ПМ может быть переоборудован в платформу-носитель вооружения.

«Илья Муромец», он же

ДТ-30ПМ.

Его даже сфотографировать толком нельзя, не влезает в объектив. Огромен просто.

Масса транспортера 29 тонн. Может везти «в особо тяжелых климатических условиях Крайнего Севера, Сибири и Дальнего Востока» груз в 30 тонн. Плюс 5 посадочных мест. Тяжелый грузовик. Очень тяжелый. Но очень полезный.

Двигатель 710 л.с. обеспечивает скорость движения в 37 км/ч на грунте и 4 км/ч по воде. Запас хода 500 км.

Сегодня эта троица «Витязей» олицетворяет нашу транспортную силу в любом районе, куда можно добраться только на танке. Но даже танку, который забрался в столь жуткие места, которыми изобилуют просторы нашей страны, необходимо топливо и все прочее. Про людей просто молчим. Полезные богатыри.

Но на выставке мы увидели еще один образец. Это ГАЗ-3344-20. Модель, созданная на базе снегоболотохода ГАЗ-3344 специально под нужды Министерств Обороны и Чрезвычайных Ситуаций.

В настоящее время ГАЗ-3344-20 проходит (весьма успешно) Государственные испытания.

В чем его основные отличия от «Витязей», спросите вы? То, что он меньше, даже чем ДТ-3ПМ, видно. Но как раз в размерах и кроется суть.

ТТХ почти не отличаются от ГАЗ-3344, двигатель тот же, ярославский дизель мощностью 189 л.с., та же автоматическая коробка передач от «Алисона» (не знаю, хорошо это, или не очень в наше-то время), та же масса в 7,5 тонн и те же 2,5 тонны полезной нагрузки. Те же 5 человек в первом звене и 12 во втором.

Скорость на грунте 60 км/ч, на воде 6 км/ч. Увеличен возимый запас топлива, теперь дальность хода машины составляет 800 км. Значительно усилена подвеска и работа гидромеханической группы.

Секрет машины в том, что общая ширина корпуса (чуть больше 2 м) позволяет ей проходить по лесным дорогам, рассчитанным на тракторы «Беларусь», у которых ширина составляет от 1,6 до 2 м. То есть, в лесах, где есть стандартные просеки, ГАЗ-3344-20 вполне нормально пройдет. Да, тот же ГТ-30 просто проложит новую дорогу, но в этом не всегда есть смысл.

Кроме того, ширина колеи соответствует принятой в России железнодорожной, соответственно, при необходимости либо невозможности проложить себе путь иным способом, ГАЗ-3344-20 вполне сможет пройти по рельсам. У нас в стране много мест, где есть железные дороги, но нет каких-либо иных.

Машина весьма комфортабельна. Есть и отопитель, и кондиционер для находящихся в отсеках. Плюс все это может быть усилено, в зависимости от требований заказчика.

На первый (да и на второй тоже) взгляд — весьма ухватистая машинка для нужд МЧС и военных. Особенно в условиях страны, где много где дорог нет, а есть только направления.

/Роман Скоморохов, Роман Кривов, topwar.ru/

army-news.ru

МТ-ЛБ многоцелевые бронированные гусеничные транспортеры фото

МТ-ЛБ многоцелевые бронированные гусеничные транспортеры фото, стали одной из наиболее массовых гусеничных бронированных машин Советской и Российской армии. Его шасси оказалось настолько удачным, что до сих пор широко используется в различных родах войск.

Mногоцелевой транспортер (тягач) легкий бронированный МТ-ЛБ был разработан в 1964 году конструкторским бюро Харьковского тракторного завода, которое в то время возглавлял А. Ф. Белоусов. Серийное производство машины началось в 1966 году.

  • 1962 г. Начало разработки
  • 1964 г. Испытания прототипов
  • 1965 г. Принятие на вооружение
  • 1966 г. Начало серийного производства.

МТ-ЛБ многоцелевые бронированные гусеничные транспортеры фото, предназначен для буксировки прицепов общей массой до 6,5 т, перевозки людей и грузов, монтажа различного оборудования и обеспечения других транспортных потребностей. Первоначально тягач использовался для буксировки 100-мм противотанковых пушек Т-12, а затем получил большое распространение и для выполнения других задач.

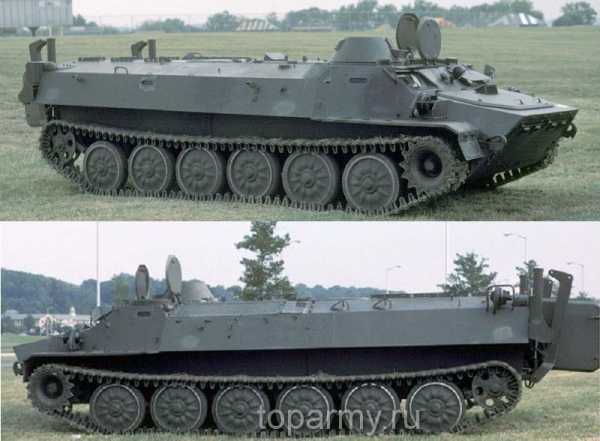

Легкий многоцелевой транспортер - тягач МТ-ЛБ, вид справа и слева

Новый тягач получил совершенно нетрадиционную для артиллерийских тягачей компоновку. Двигатель разместили в средней части корпуса, а КП, выполненную в едином блоке с бортовыми передачами, - в носовой, соединив их карданным валом. Благодаря этому передняя часть машины не была переутяжелена, достигалась равномерная нагрузка на ходовую часть, а размещение массивного двигателя и его систем вблизи центра тяжести положительно влияло на повышение плавности хода. Отделение управления расположили между двигателем и трансмиссией, а всю заднюю часть корпуса заняли закрытой грузовой платформой, приспособленной также и для перевозки людей.

Опытные образцы тягача подвергли всесторонним испытаниям в различных климатических условиях: и в Арктике - с ее низкими температурами, и в Туркмении - с жарой и высоким содержанием пыли в воздухе. Замечаний оказалось немного, и в 1964 году доработанные МТ-ЛБ и МТ-Л были одобрены государственной комиссией и рекомендованы к серийному производству.

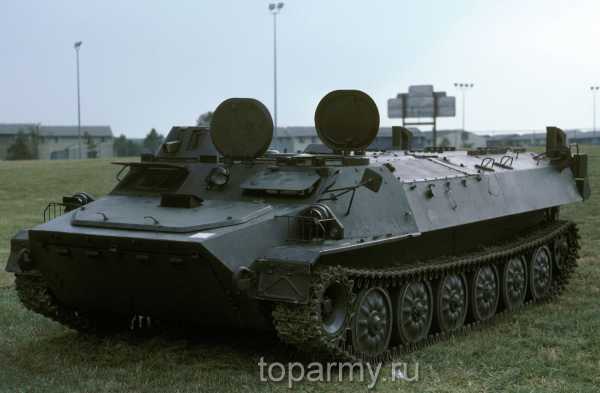

Легкий многоцелевой транспортер - тягач МТ-ЛБ, вид справа. Авиабаза Боллинг, Вашингтон, 1986 год

МТ-ЛБ многоцелевые бронированные гусеничные транспортеры фото, начали поступать в войска с середины 1960-х годов и быстро завоевали популярность своей многофункциональностью. Они использовались для буксировки артсистем калибра до 100 мм, в том числе БС-3 и МТ-12, для перевозки грузов и в качестве санитарных машин.

MT-LB медицинский вариант гусеничного транспортера

MT-LB активно использовались советскими войсками в Афганистане в качестве тягачей и транспортных машин. Существовал и вариант импровизированного самоходного миномета: на крыше транспортного отсека крепился буксируемый 82-мм автоматический миномет 2Б9 «Василек». При этом огонь велся прямо с машины. После развала СССР у России не осталось ни одного завода производящего легкую технику на гусеничном ходу.

Польский гусеничный минный заградитель «ISM Kroton» создан на удлененной базе Opal, который в свою очередь на советском МТ-ЛБ

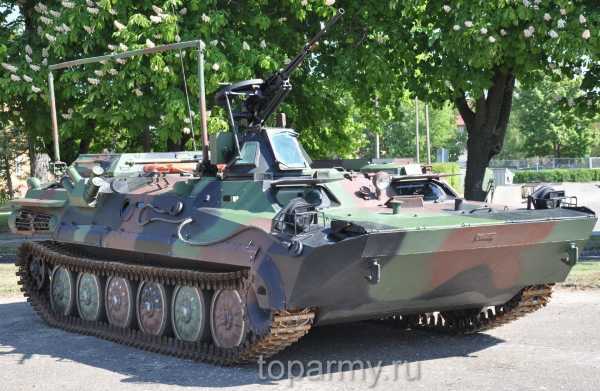

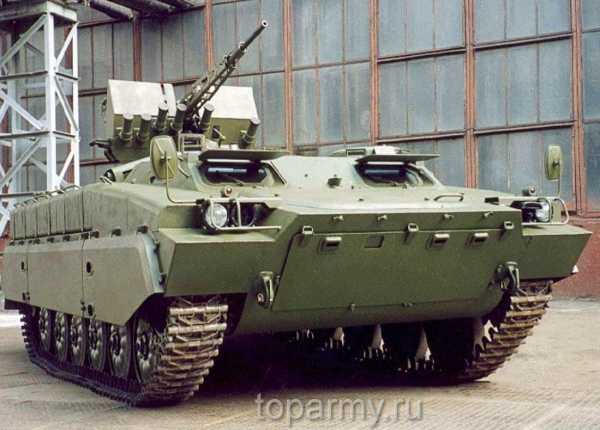

МТ-ЛБ с дистанционно управляемым 12,7-мм пулеметом НСВТ один из вариантов модернизации транспортера

МТ-ЛБ с установленным дистанционно управляемым модулем "Гром" фото

Станция засечки ядерных взрывов К-612-О на базе МТ-ЛБ фото


MT-LBMB с боевым модулем MB2 полигон Бронницы фото

МТ ЛБВМК лёгкий многоцелевой бронированный гусеничный транспортёр фото

Конструкция многоцелевые транспортеры МТ-ЛБ. В передней части корпуса размещены агрегаты силовой передачи, отделение управления и установка ТКБ-01-1. Отделение управления отделено от силовой передачи перегородкой. В отделении управления установлены механизмы управления и два сиденья. В средней части корпуса в специальном отделении размещен двигатель со всеми его агрегатами и системами.
Вся остальная часть корпуса используется для размещения людей и груза. Основным оружием транспортера-тягача является 7,62-мм пулемет ПКТ, располагающийся в броневой башенке ТКБ-01-1. Максимальный угол возвышения пулемета составляет +40°, а снижения -5°. Боекомплект к пулемету состоит из 1000 патронов. Сварной герметичный корпус изготавливается из броневой стали. Лобовая броня обеспечивает защиту от 7,62-мм бронебойных пуль при всех курсовых углах обстрела с дальности 250 м, а бортовая броня - при углах ± 75°.

После распада СССР все заводы-изготовители машин семейства МТ-ЛБ оказались за пределами России: на Украине, в Польше и Болгарии. Поэтому закупок Россией данной техники не производилось с 1990 года, тем не менее именно Вооруженные силы России располагают самым многочисленным парком более 5000 штук. Как известно, уж если Советский Союз производил какую то военную технику, то огромными партиями. Поэтому данный вид военной техники можно встретить на всех континентах земного шара.

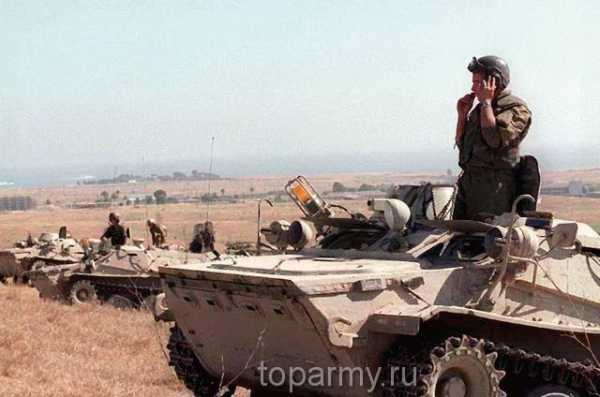

Иракские военные "верхом" на транспортере MT-ЛБ фото

Многоцелевые транспортеры МТ-ЛБ на совместных российско-американских учениях. 1997 год

Легкий многоцелевой транспортер- тягач МТ-ЛБ на учениях. 1988 год.

МТ-ЛБ бронированная гусеничная машина с низким уровнем силуэта фото

Расположенное в кормовой части машины десантное отделение рассчитано на размещение до 11 полностью экипированных пехотинцев или 2500 кг груза (при буксировке прицепов массой до 6500 кг машина может перевозить груз до 2000 кг). Пехотинцы размещаются вдоль бортов на топливных баках, верхняя часть которых оборудована как сиденья. Для посадки и спешивания пехотинцев используются двустворчатая дверь в кормовом бронелисте и два люка в крыше десантного отделения. Для наблюдения за полем боя пехотинцы пользуются двумя перископическими приборами наблюдения в крыше десантного отделения и смотровым прибором на правой дверце кормы машины. Для ведения стрельбы в бортах корпуса имеются четыре амбразуры.
Вот нарезал небольшое видео со стрельбой и новыми модификациями.


Силовая установка состоит из многотопливного восьмицилиндрового четырехтактного V-образного автомобильного дизеля ЯМЗ-238В мощностью 240 л. с.

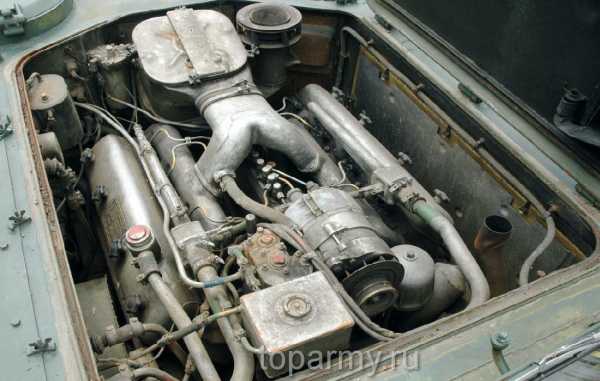

моторное отделение транспортера MT-LB фото

Основу механической трансмиссии составляет двухпоточный механизм передач и поворота (МПП). В ходовой части используется индивидуальная торсионная подвеска и гусеницы с закрытым металлическим шарниром. Пустотелые опорные катки с наружной амортизацией изготовлены из алюминиевого сплава, на крайних узлах подвески установлены поршневые гидроамортизаторы.
Перед преодолением водной преграды на корпусе машины устанавливаются гидродинамические щитки, поднимается волноотражательный щиток и удлиняется воздухозаборная труба. Движение на плаву осуществляется за счет вращения гусениц.
МТ-ЛБ многоцелевые бронированные гусеничные транспортеры фото ТТХ

  • Боевая масса, т: 9,7
  • Экипаж, чел.: 2+11
  • Габаритные размеры, мм: длина: 6454 ширина: 2850 высота: 1865 клиренс: 395
  • Макс, скорость движения, км/ч: по шоссе: 61,5 на плаву: 6
  • Запас хода, км: по шоссе: 500
  • Преодолеваемые препятствия: угол подъема, град.: 35 ширина рва, м: 2,8 высота стенки, м: 1,1

toparmy.ru

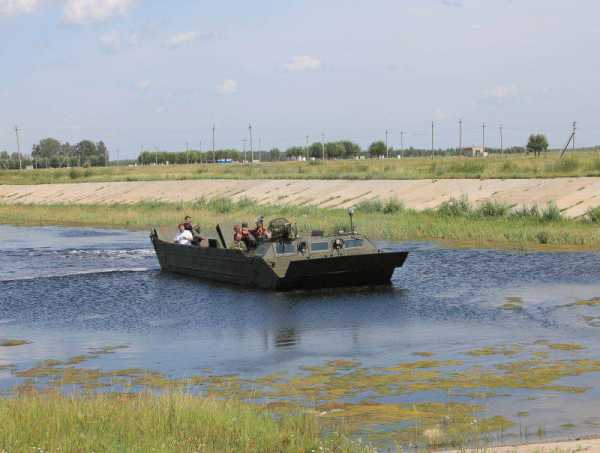

Гусеничный транспортер-тягач ГТТ и его особенности | Вездеход, снегоход, болотоход!

Фев 27 • Вездеходы, Вездеходы Амфибии, Гусеничные, Интересно! • 19534 Просмотров • 2 комментария к записи Гусеничный транспортер-тягач ГТТ и его особенности

Гусеничная техника специального назначения, такая как, транспортер-тягач ГТТ была разработан и выпущена в конце 50-х годов, из-за необходимости исследования труднодоступных областей. Своим появлением прекратив выпуск многочисленных моделей не гусеничных тягачей, так как имел множество неоспоримых преимуществ. Самым основным стала возможность эксплуатации в областях, где невозможно применить колёсные вездеходы, в дальних районах Сибири, Заполярья, Крайнего Севера, Средней Азии.
Этот полноценный вездеход амфибия, на испытаниях с похожими моделями, зарекомендовал себя, как быстрый, надежный, плавающий вездеход с высокой маневренностью, способный справляться с задачами в любое время года, при экстремальных температурах, в зонах с крутыми подъемами и уклонами.

Гусеничный транспортер-тягач ГТТ – снегоболотоход и основное его назначение это работа в зонах со сложными условиями почвы и климата. Вездеход такого, типа, используют для транспортировки различных грузов, а также людей, в условиях бездорожья, заснеженности, болотистой местности, в заполярных и северных областях, где гражданские вездеходы зачастую бесполезны. Снегоболотоход преодолевает бездорожье как и песчаное, так и болотистое, и сильные снежные заносы.
Этот вездеход на гусеничном ходу имеет отличную маневренностью при передвижении в лесистой местности между деревьями.
Опираясь на классификацию, его можно охарактеризовать, как вездеход на гусеничном ходу промежуточной (средней)весовой категории, и исходя из этого при создании вездехода такого типа, были взяты другие запросы, в отличии от гусеничных вездеходов тягачей других категорий.

Можно выделить ряд особенностей присущих ГТТ.

Сделай себе гусеничный вездеход за 15 минут!
реклама

1. Гусеничный транспортер тягач ГТТ — это плавающий вездеход, который с легкостью преодолевает водоёмы, реки и прочие водные препятствия. Вездеход амфибия обеспечивает движение по поверхности водоемов гусеничными винтами. Чтоб увеличить свою скорость на поверхности воды используют щитки гидродинамического типа, на некоторых моделях они бывают съемными.
2. Благодаря независимой подвеске торсионного типа вездеход может передвигаться по сильно пересеченной местности не ощущая потерь в скорости.
3. Вездеход имеет несущий корпус, состоящий из цельнометаллического сварного каркаса образующего конструкцию отличием которого является герметическое основание и кузов открытого типа. Корпус машины делится на кузовную часть, кабину и моторно-трансмиссионное отделение. Последнее находится в самом начале корпуса и ограждено от самой кабины. Кузов на вездеходе находится в задней части, в средней расположена кабина, так как они не имеют разделения между собой, то часто кузов закрывается перегородкой из брезента. Сам двигатель находится в центральной части кабины и имеет оградители, слева он него место механика и инструменты управления, передающие усилия от двигателя к движителю.
4. Гусеничный транспортер-тягач ГТТ имеет шестицилиндровый четырехтактный дизельный мотор В 6А, топливо воспламеняется от сжатия и идёт непосредственный впрыск в цилиндры, которые расположены в вертикальном положении один за одним. Мощность такого мотора свыше 200 л.с.
5. ГТТ двумя дополнительными механизмами, которые используются для поворотов. Вездеход на гусеничном ходу осуществляет поворот, отключая одну гусеничную ленту от силовой передачи, в это время вторая «гусеница» продолжает работать с передачей, сохраняя усилие и поворачивает машину. Для того чтобы, это реализовать конструкторы оснастили гусеничный транспортер-тягач двумя механизмами поворота, которые находятся в между главной и конечной передачей: фрикционные муфты, механизм действующий при помощи силы трения, и планетарный механизм. Вездеход может легко поворачивать на одном месте.
6. Коробка передач механическая, и включает пять передач, не считая одной задней. Может развивать максимальную скорость до 47 км/ч, на задней передаче до 7 км/ч.

Гусеничный транспортер-тягач ГТТ и его особенности модификация ГТ-ТС

Встречаются разные модернизированные комплектации данного вездехода, которые очень разняться, по внешнему виду и ценовой политике, года выпуска, также имеет значение вездеход с консервации или нет, насколько правильно был законсервирован.
Производители гусеничных транспортеров тягачей ГТТ дальновидно предусматривают дальнейший монтаж на свою спецтехнику вспомогательного оборудования и станков. Наиболее распространенные модификации, которые можно создать на базовом шасси гусеничного вездехода: различные установки для бурения скважин, транспортабельная сварочная установка, кран-манипулятор, вышки обслуживания и ремонтов линий электропередач и т.д.
Но не всегда получается предвидеть все нужды и запросы клиента, но на помощь, в этом случае, приходят компании способные модернизировать, а также помочь законсервировать вездеход, провести диагностику, если вы решили купить вездеход с консервации.

февраль 2015

Гордон Станислав Семенович для Новости 94

Посмотрите Технические характеристики Гусеничного транспортера-тягача ГТТ

амфибияБездорожьеБолотоходВездеходВоенноеГусеницыплавающийПроходимостьСнег

Похожие Записи

Об авторе: admin

« Север. Девушка. Снегоход Тактико — Технические характеристики вездеходов «ТРЭКОЛ» и их модификаций »

xn----btbbfdadcbcr9cwalfbbaa4c3a7co.xn--p1ai

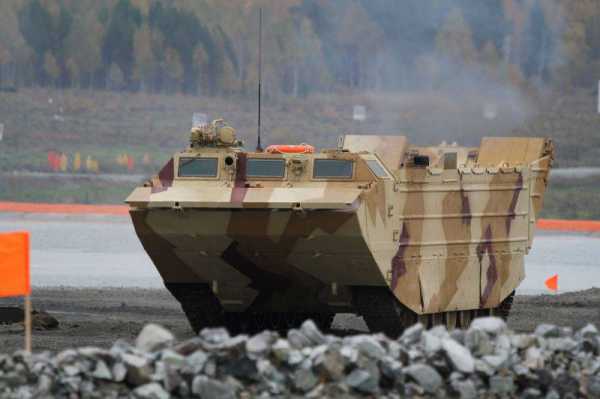

Плавающий транспортёр ПТС-4 — один из лучших в своём классе » Военное обозрение

ПТС-4 — это новейший российский плавающий гусеничный транспортер, который был создан специалистами ОАО КБТМ из города Омска. В 2014 году предприятие переименовали в ОАО «Омский завод транспортного машиностроения». Впервые данная машина была показана публике на выставке вооружений и военной техники в Омске в 2007 году. В 2011 году плавающий гусеничный транспортер успешно прошел государственные испытания. Машина принята на снабжение вооруженных сил России, и серийно выпускается в Омске.

ПТС-4 создавался для замены устаревших плавающих транспортеров ПТС-2 и ПТС-3, которые выпускались в СССР в 1970-х и 1980-х годах. Их производство было налажено в Луганске на шасси танков Т-64 Харьковского завода транспортного машиностроения. В конструкции ходовой части новых ПТС-4 используются элементы серийно выпускающихся основных боевых танков: гусеницы и торсионы Т-80, коробка передач и фрикционы Т-72. Масса данной гусеничной плавающей машины составляет 33 тонны, что сопоставимо с весом 7 африканских слонов. Несмотря на свой немалый вес, машина отлично чувствует себя и в поле, и в водоеме, демонстрируя отличный уровень плавучести. Максимальная скорость движения по шоссе составляет — 60 км/ч, на плаву — 15 км/ч. Грузоподъемность машины составляет 18 тонн, а запас хода (по топливу) на суше — 587 км.


В настоящее время плавающие гусеничные транспортеры ПТС-4, которые выпускаются в Омске на заводе транспортного машиностроения, считаются лучшими в своем классе. На проходившем этим летом в Подмосковье военно-техническом форуме «Армия-2015» впервые были показаны ПТС-4, состоящие на вооружении инженерных подразделений российской армии. «Четверка» была создана с широким использованием узлов и агрегатов танков Т-72 и Т-80. Данный транспортер предназначен для переправы через различные водные преграды разнообразных образцов боевой техники: автомобилей, буксируемой артиллерии, бронетранспортеров и БМП. Также плавающие транспортеры можно использовать при проведении различных спасательных операций во время стихийных бедствий, к примеру, при разливе рек. Экипаж машины состоит из двух человек. В качестве вооружения используется дистанционно управляемый крупнокалиберный 12,7-мм пулемет. По мнению некоторых военных экспертов, уже в недалеком будущем, возможно, появление нового плавающего гусеничного транспортера с использованием узлов перспективной тяжелой гусеничной платформы «Армата».

Гусеничный плавающий транспортер ПТС-4 может не только переправлять боевую технику, личный состав и различные грузы через водные преграды, но и перевозить перечисленные грузы в условиях заболоченной или пересеченной местности, что делает машину довольно универсальной. Правда, при этом существенно снижается грузоподъемность гусеничного транспортера. Также гусеничный транспортер может применяться в морских десантах. Для этой цели на нем специально устанавливается дополнительное оборудование: два насоса, предназначенные для откачки воды производительностью 800 и 400 литров в минуту, специальная защита остекления, герметизированный тент, удлинители выхлопа и гирополукомпас. Плавающий транспортер ПТС-4 может использоваться по своему прямому назначению при волнении на море до 5 баллов.

Принимая в расчет то, что завод в Омске получил задание на разработку транспортера пятого поколения, в процессе создания ПТС-4 был осуществлен очень большой объем научно-исследовательских и экспериментальных работ, которые включали поиск наиболее рациональных и эффективных технических решений, а также их последующую обработку и обкатку. В частности прорабатывались вопросы размеров и формы водоизмещающих корпусов, перебирались разнообразные типы движителей, систем управления транспортером на плаву, водоотливных насосов и тому подобное. Существенное внимание разработчиков было уделено повышению проходимости нового гусеничного транспортера, особенно на этапе входа машины в воду и выхода из воды на сушу. Угол крена удалось увеличить до 25 градусов, а угол преодолеваемого подъема/спуска — до 32 градусов.

В отличие от машин предшественников, той же ПТС-3, новый плавающий транспортер потяжелел на 8 тонн за счет увеличения грузоподъемности и появления бронирования, которое отвечает современным требованиям. В частности отделение управления ПТС-4 получило противопульное бронирование. Благодаря использованию двигателя новой конструкции, удалось увеличить скорость движения плавающего транспортера как по земле, так и по водной поверхности. А увеличенный запас топлива позволяет транспортеру преодолеть на одной заправке значительно большее расстояние. Для самозащиты на гусеничном транспортере был установлен дистанционно управляемый крупнокалиберный пулемет.

Средний плавающий гусеничный транспортер ПТС-4 был создан для замены устаревших транспортеров, находящихся на вооружении российской армии, а также в связи с тем, что все производство данных боевых машин еще со времен СССР оказалось на территории Украины (Луганск). Все транспортеры ПТС предыдущих серий производились на шасси основного боевого танка Т-64, который также изготавливался на украинском предприятии (Харьков). Новый же транспортер ПТС-4 базируется на шасси танка Т-80 и полностью изготавливается российскими предприятиями из российских же комплектующих.

Гусеничный плавающий транспортер состоит из водонепроницаемого корпуса с кабиной экипажа и грузовым отделением, в котором имеется откидной задний борт. Двигатель расположен приблизительно в центральной части корпуса транспортера, что увеличивает его устойчивость на плаву и надежность передачи крутящего момента на водяной и гусеничный движители, равно как и на лебедки. На ПТС-4 разработчики отказались от расположения винтов в туннелях и установили их в специальных направляющих насадках, которые были установлены за кормовой частью машины. При этом за каждым из винтов появился сдвоенный водяной руль. Благодаря наличию этих конструктивных решений, удалось повысить маневренность и управляемость ПТС-4 на плаву, особенно при движении транспортера по криволинейным траекториям. При осуществлении поворота на плаву при помощи рулей радиус циркуляции ПТС-4 составляет примерно 80 метров, а при повороте в режиме работы винтов в противоходе — примерно 20 метров. В то время, пока гусеничный транспортер перемещается по суше, винты поднимаются и прижимаются к заднему откидному борту. При осуществлении опускания и подъема заднего борта движительно-рулевой комплекс перемещается вместе с бортом.

Плавающий транспортер разгружается и загружается на суше через откинутый задний борт, который оборудован аппарелями. Техника заходит на борт своим ходом. Несамоходная военная техника перемещается при помощи специальной механической лебедки, которая находится в передней части грузовой платформы транспортера. Данная лебедка может применяться также для самовытаскивания ПТС-4 в той ситуации, когда береговой рельеф не позволяет транспортеру выйти на берег (при этом разгрузка машины значительно усложняется и время, необходимое для данной операции, увеличивается). Конструктивно инженерами была предусмотрена возможность одновременной переправы тягача и буксируемой им артиллерийской системы, которая в этом случае загружается на плавающий колесный прицеп, который входит в комплект ПТС-4. Маневренность и скорость движения при этом значительно падают (практически на 30 %).

Плавающий транспортер ПТС-4 обладает бронированной кабиной экипажа, которая оснащена фильтровентиляционной установкой. Также машина имеет устройство для самоокапывания. Технически предусмотрена возможность установить на транспортер навесное экранирование ходовой части. В кабине экипажа находятся средства связи, а также оборудование, позволяющее осуществлять вождение машины даже в ночных условиях и при плохой видимости.

Стоит отметить, что ПТС-4 уже неоднократно использовались во время спасательных работ в зонах наводнения как в нашей стране, так и в ряде других государств. С помощью данных машин была организована эвакуация гражданского населения, имущества, скота из районов подтопления, а также налаживание снабжения населения водой и продовольствием, оказание первой медицинской помощи в районах, которые были отрезаны наводнением.

Тактико-технические характеристики ПТС-4:

Габаритные размеры: длина — 8,28 м, ширина — 3,3 м.
Масса машины — 33,145 т.
Грузоподъемность на воде и подходах к водной преграде — 18 т.
Грузоподъемность на суше — 12 т.
Максимальная скорость по шоссе — 60 км/ч.
Максимальная скорость на воде — 15 км/ч.
Мощность двигателя — 840 л.с.
Запас хода на суше (по топливу) — 587 км.
Запас хода на воде (по топливу) — 10,6 часов.
Вооружение — один зенитный пулемет калибра 12,7 мм (боезапас 400 патронов)
Экипаж — 2 человека.
Варианты загрузки: десант в полной экипировке — 72 человека; раненые на носилках — 12 человек; артиллерийская система калибра 57-152 мм — 1 шт.; автомобиль типа «Урал 4320» — 1 шт.; автомобиль типа «УАЗ-469» — 2 шт.

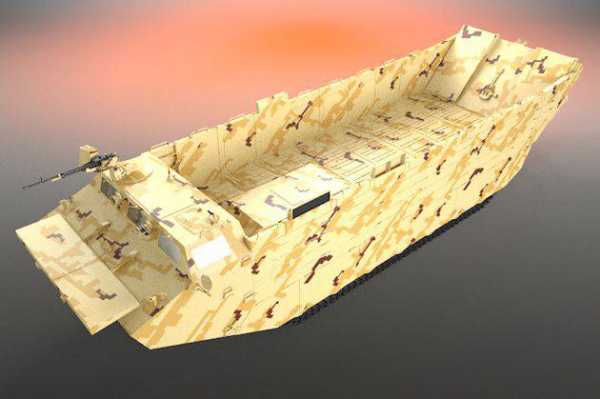

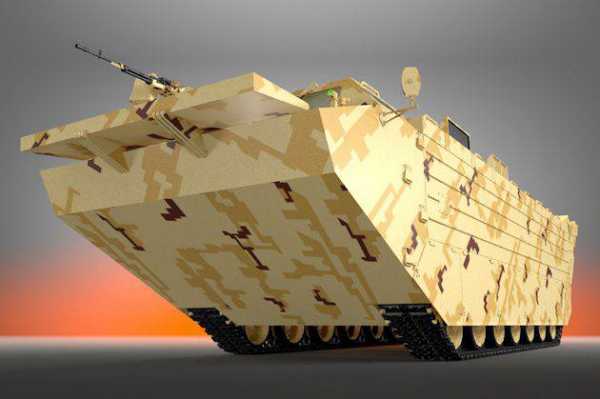

3D модель ПТС-4:

Источники информации:
http://rus-guns.com/pts-4-plavayushhij-transporter.html
http://www.vestnik-rm.ru/news-4-12827.htm
http://militaryrussia.ru/blog/topic-754.html
http://tanki-v-boju.ru/rossiya-planiruet-zakupit-dlya-armii-plavayushhij-transporter-pts-4-omskogo-zavoda/
http://transmash-omsk.ru (производитель)

topwar.ru

Сочлененные гусеничные и колесные машины высокой проходимости

Сочлененные гусеничные и колесные машины высокой проходимости

Продолжение. Начало см. "ТиВ" №№ 5,8-11/2003 г.

СДЕЛАНО В СССР

История создания отечественных двухзвенных транспортеров достаточно длинная и необычная. На рубеже 1950–1960 гг. прошлого столетия идея создания двухзвенных машин привлекла внимание в нашей стране четырех групп энтузиастов, начавших по собственной инициативе поисковые научно-исследовательские и конструкторские работы в своих организациях независимо друг от друга. Поводом для начала этих работ послужили публикации в ряде зарубежных технических журналов с описаниями конструкций двухзвенных гусеничных транспортеров и кратких, но хвалебных результатов их испытаний в различных эксплуатационных условиях.

Одна группа в составе И.А. Бескина. Х.Е. Механика, Л.В. Игнатьева и других, руководимая Г.Н. Морозовским, сформировалась в НИИ-21 Министерства Обороны СССР. Вторая группа состояла из нескольких сотрудников НАМИ IA.P. Неруш и др.) во главе с начальником лаборатории А.Г. Крестовниковым. Третья группа организовалась в СКВ Алтайского тракторного завода во главе с главным конструктором завода В.Г. Дочкиным. В состав этой группы входили зам. главного конструктора К.В. Осколков, начальник КБ Ю.С. Ястребко и др.

Четвертая группа включала сотрудников одного из отделов НИИД МОП во главе с И.С. Бер. Было еще несколько инженеров-одиночек, предлагавших свое видение технических образов двухзвенных гусеничных плавающих и неплавающих транспортеров.

Работы в НАМИ по сочлененным машинам начались в 1960-е тт. и привели к изготовлению нескольких опытных образцов с грузоподъемностями 5,10 и 20 т. Но по своему техническому исполнению они были далеки от совершенства. Вместе стем, НАМИ разработал и утвердил основные требования к отечественным сочлененным гусеничным машинам. По ним разработка сочлененных машин грузоподъемностью 10 т и более закреплялась за МОП. В дальнейшем НАМИ продолжал работы по сочлененным машинам совместно с Миасским автомобильным заводом.

В конце 1961 г. и в начале 1962 г работы по сочлененным машинам в НИИ-21 МО и НИИД МОП перешли в разряд плановых, что ускорило их развитие. Поэтому уже в 1964 т. в НИИ-21 на 38-м опытном заводе был разработан и построен макетный образец сочлененного гусеничного вездехода ДГМ-1 грузоподъемностью 16 т. Он был выполнен по полуприцепной схеме, а в конструкции для сокращения времени и средств использовалось большое количество узлов и агрегатов других машин серийного производства. Важно отметить, ч то исследования и испытания опытного образца проводились с тремя вариантами гусеничного движителя, отличавшимися конструкцией и шириной гусеничной цепи (300, 540 и 1100 мм).

Группой НИИД совместно с СКВ Курганского машиностроительного завода был спроектирован и изготовлен макетный образец (изделие 655) двухзвенного гусеничного транспортера, выполненного по прицепной схеме. Он имел грузоподъемность 2,7 т и был построен с использованием узлов и агрегатов других машин.

Макетный образец двухзвенного гусеничного транспортера ДГМ-1

Оба образца |ДГМ-1 и изд елиеб55) прошли в течение 1963–1965 гг. многочисленные лабораторные и дорожные испытания в различных регионах страны, в том числе и на Крайнем Севере. Испытания позволили установить преимущества этих машин по проходимости, управляемости, грузоподъемности и габаритам перевозимого груза по сравнению с одиночными машинами в тяжелых условиях северного бездорожья. Кроме того, это позволило подготовить и выдать ТТЗ на разработку двухзвенных гусеничных снегоболотоходных машин грузоподъемностью 10,20 и 30 т и перейти к последующим опытно-конструкторским работам на ряде заводов.

В 1963-196-1 гг. участие НИИД и Курганского машиностроительного завода в создании сочлененных машин по ряду причин было приостановлено, а точнее — прекращено.

В 1963 г. СКВ Алтайского тракторного завода и его основная промышленная тематика были переведены правительственными распоряжениями на Рубцовский машиностроительный завод (РМЗ). В декабре 1964 г. это СКВ было слито с КБ РМЗ. Начальником этого объединенного конструкторского бюро и главным конструктором РМЗ был назначен К. В. Осколков, который в дальнейшем стал одним из самых активных, настойчивых и высококвалифицированных сторонников создания в нашей стране целого семейства двухзвенных гусеничных транспортеров различного типа и назначения.

В 1968 г. под руководством Осколкова были разработаны и построены два опытных образца снего-болотоходных гусеничных двухзвенных транспортеров ДТ-ЛП, выполненных по прицепной схеме, и две опытные двухзвенные машины ДТ-Л, созданные по полуприцепной схеме. Опытные машины имели грузоподъемность Юти были схожи, соответственно, с изделием 655 и ДГМ-1, но на них устанавливались гидромеханические трансмиссии.

Положительные результаты испытаний первой серии опытных образцов привели к решению о создании специального завода для производства двухзвенных гусеничных машин. Было несколько вариантов размещения строительных площадок в различных частях страны, но в конце концов в 1976 г. остановились на г. Ишимбай (Башкирия]. Но пока создавался завод, работы по созданию двухзвенных гусеничных машин были сосредоточены на Рубцовском машиностроительном заводе на Алтае.

Первым из целого семейства двухзвенных гусеничных машин стал транспортер ДТ-10, подготовленный к производству в 1976 г. Он предназначался в основном для перевозки по дорогам и местности с низкой несущей способностью грунта минномерных (до 13,5 м) неделимых грузов общей массой до 10 г на общей платформе. Собственная масса транспортера составляла 22300 кг, а коэффициент использования собственной массы km был равен 0,45.

Конструкция транспортера должна была обеспечивать высокую опорную и профильную круглогодичную проходимость в условиях бездорожья (по заболоченной местности, снежной целине, пескам и др.), падежную эксплуатацию при температуре окружающего воздуха от — 50 до + 40 град. С и преодоление без подготовки бродов.

Габаритные размеры транспортера: длина 13694 мм, ширина 2810 мм, высота по крыше кабины 2275 мм, при этом длина первого звена с поворотно-сцепным устройством составляла 7352 мм, а длина второго звена — 6797 мм. Габаритные размеры платформы: длина 8920 мм, ширина 2800 мм. При этом коэффициент использования габаритной площади kгп равен 0,64. База (расстояние между осями крайних катков)транспортера 11585 мм, первого звена 2977 мм, второго звена 4128 мм. Колея 1850 мм, ширина гусеницы 960 мм, дорожный просвет 350 мм. Среднее удельное давление гусениц на грунт qгр = 0,22 кг/см?.

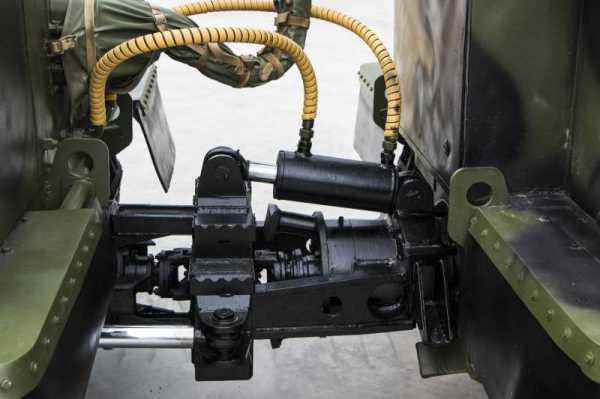

Поворотно-сцепное устройство допускает поворот звеньев в поперечной вертикальной плоскости относительно друг друга без ограничений, угол поворота первого звена относительно второго в горизонтальной плоскости 38 град, в обе стороны, максимальные углы складывания звеньев в продольной вертикальной плоскости в обе стороны (к грунту и от грунта) 18 град.

Опытный двухзвенный гусеничный транспортер (изделие 655), выполненный по прицепной схеме

Двухзвенный гусеничный транспортер Д Т-ЛП, выполненный по прицепной схеме

Двухзвенный гусеничный транспортер ДТ-Л, выполненный по полуприцепной схеме

Двухзвенный гусеничный транспортер ДТ- 10П. выполненный по полуприцепной схеме

Двухзвенный гусеничный транспортер ДТ-I0

Компоновка двухзвенного гусеничного транспортера ДТ- 10П

а — первое звено; б — второе звено, 1 — отопитель; 2 — кабина; 3 — рулевая колонка: 4 — аварийный люк кабины; 5 — сиденье: 6 — двигатель; 7 — радиаторы; 8 — жалюзи; 9-эжектор; 10-воздухоочиститель; 11 — моторно-трансмиссионное отделение; 12и36- тенты: 13-откидная дверь, 14. 37 и 40-крышки люков, 15 — компрессор 16 — кузов; 17 и 46- топливные баки; 18 — гидроцилиндры; 19- поворотно-сцепное устройство, 20,21 и 31 — промежуточные опоры карданной передачи; 22,27,28 и 32 — карданные валы; 23 — редуктор с насосом гидросистемы: 24 — рама; 25 — гидромеханическая передача: 26 — опорный каток; 29 — стартер; 30 — гусеница; 33 — конический редуктор; 34 — тормоз; 35 — буксирная проушина; 38 и 39- люки; 41 — дверь; 42 — буксирный трос; 43 — механизм натяжения гусениц; 44 — запасной каток, 45 — кузов второго звена: 4 7 — корпус: 48 — водооткачивающая помпа; 49 — труба поворотно-сцепного устройства

На первом звене установлены: кабина управления с сидениями на пять человек, четырехтактный 12-ти цилиндровый многотопливный жидкостного охлаждения дизель с наддувом и обслуживающими его системами, два топливных бака на задней наружной стенке моторного отсека емкостью каждый по 250л, гидромеханическая коробка передач, коническая главная передача, бортовые редукторы с ведущими колесами, карданные передачи и сферическая опора платформы в задней части корпуса.

Мощность дизельного двигателя 522,5 кВт при 2000 об/мин обеспечивала транспортеру удельную мощность Nуд = 15,9 кВт/т и движение с максимальной скоростью не менее 37 км/ч. Удельная мощность по массе перевозимого груза Nгр =52,25 кВт/тгр. Запас хода по топливу на грунтовых дорогах среднего качества с полной нагрузкой не менее 500 км. Преодолеваемые препятствия с полной нагрузкой: максимальный угол подъема (спуска) на сухом задерненном грунте 35 град., максимальные углы крена при движении в таких же условиях 15 град., брод глубиной до 1,5 м на реках со средними скоростями течения. Относительная глубина брода kбр = 4,28. В корпусе второго звена размещаются: коническая главная передача привода ведущих колес гусеничного движителя, бортовые редукторы, три топливных бака (емкостью по 250 л каждый) в нижней части корпуса, часть узлов поворотно-сцепного устройства и направляющие опорных роликов грузовой платформы.

Каждая секция оснащена двумя гусеничными обводами с четырьмя опорными катками у первого звена и пятые опорными катками у второго звена. Опорные катки одинарные пневматические (с давлением воздуха 7 кг/см?) или заполненные эластичным наполнителем "ГК".

Подвеска катков индивидуальная с торсионными упругими элементами и пружинными упорами на передних и задних катках обеих звеньев.

Гусеницы ленточного типа, резинометаллические, секционные. Зацепление гребневое, с ведущими роликами.

Изменение направления движения обеспечивается поворотом секций относительно друг друга в горизонтальной плоскости, при этом минимальный радиус поворота на суше по оси транспортера составляет 13 м, а относительный диаметр поворота Dпов не превышает 1,89. Показатель провозоспособности kпр при движении по грунту с полной нагрузкой составляет 1,93.

Параллельно с доводкой многих узлов и агрегатов транспортера ДТ-10 шла подготовка к созданию на его базе другой сочлененной машины — плавающего гусеничного транспортера ДТ-10Г1. Последний отличается от базовой машины установкой на первом и втором звеньях герметизированных водоизмещающих корпусов с грузовыми кузовами, по одному водооткачивающему насосу в каждой секции, незначительным увеличением габаритных размеров и некоторым уменьшением собственной массы секций.

Грузоподъемность передней секции составляет 1700 кг, задней — 8300 кг. Коэффициент использования собственной массы транспортера km = 0,454, а коэффициент использования габаритной площади kгп = 0,59. Удельная мощность транспортера стала немного больше (при неизменной мощности двигателя в 522,5 кВт) и равна 16,31 кВт/т.

Максимальная скорость движения по спокойной глубокой воде за счет перематывания гусениц — не более 5 км/ч. При этом число Фруда равно Frv = 0,247.

Показатели провозоспособности kпр: на суше 1,93, на воде 0,25.

ДТ-10П послужил прототипом для создания в 1980 г. другого тяжелого плавающего двухзвенного транспортера ДТ- 30П по прицепной схеме, но грузоподъемностью 30 т.

Поливо-оросительная машина ДТ-302

Аварийно-ремонтная машина ДТ-304

Отработка двухзвенного гусеничного транспортера ДТ-30П велась в течение пяти лет на Рубцовском машиностроительном заводе, включая всевозможные полевые испытания в различных регионах страны. Но уже в ноябре 1981 г. была изготовлена первая партия ДТ-30П на Ишимбайском заводе транспортного машиностроения (ИЗТМ), строительство которого еще не было полностью завершено.

Схема общей компоновки ДТ-30П подобна схеме транспортера ДТ-10П, но в конструкцию корпусов и ходовой части в связи с увеличением грузоподъемности в три раза были внесены существенные изменения. Грузоподъемность транспортера достигла 30 т при собственной снаряженной массе 28 т. Коэффициент использования собственной массы km изменился и стал равным 0,93. Кроме того, была увеличена до 1100 мм ширина гусеничных цепей, число опорных катков возросло до шести как на первом звене, так и на втором. Это позволило обеспечить среднее давление гусениц на грунт qгр =0,294 кг/см?. Габаритные размеры транспортера незначительно увеличились: длина 15700 мм, ширина 2940 мм, высота 3300 мм, дорожный просвет 350 мм. Размеры грузовых платформ; длина 4220 мм и ширина 2900 мм у переднего звена и длина 6520 мм и ширина 2900 мм у заднего звена. Коэффициент использования габаритной площади kгп = 0.64,

Удельная мощность транспортера Nуд = 9,0 кВт/т, удельная мощность по массе перевозимого груза Nгр = 17,41 кВт/т. Максимальная скорость движения с полной нагрузкой по дорогам достигает 37 км/ч, по грунту — 25 км/ч, по воде за счет вращения всех гусениц — 4 км/ч при относительной скорости (числе Фруда) Frv. =0,18.

Показатель провозоспособности на суше kпр = 5,78, на воде kпр = 0,62. Преодолеваемые препятствия: подъем 30 град., крен 15 град., высота вертикальной стенки 1,2 м. ширина преодолеваемого рва 4,0 м. При этом относительная высота стенки kh = 3,42 и относительная ширина рва В = 0,255. Радиус поворота на суше составляет 13,5-14 м. Относительный диаметр поворота Dпов = 1,72. Допустимая скорость течения на реках — не более 1,5 м/с, допустимое волнение — не более 2-х баллов. Запас хода по топливу на суше достигает 500 км, по воде — 70 км.

После 1982 г. на базе основных двухзвенных гусеничных машин ИЗТМ конструкторами завода был разработан ряд модификаций, которые представляют практический интерес для многих организаций и министерств. Эти варианты неоднократно демонстрировались на многих выставках страны в течение последних лет. Некоторые из них будут кратко рассмотрены ниже.

Поливо-оросительная машина ДТ-302 предназначена для полива местности и орошения собственного следа различными закрепляющими растворами с целью исключения запыления и загрязнения местности пылевидными отходами производства. Она может также использоваться для транспортировки и перекачки жидкостей, а также, что очень важно в настоящее время, для тушения пожаров.

Максимальная эффективная мощность дизельного двигателя машины, установленного в переднем звене за кабиной управления, 522,5 кВт. Масса машины в снаряженном состоянии составляет 32,3 т. Среднее давление гусениц на грунт — 0,3 кг/см?. Максимальная скорость движения по грунту достигает 37 км/ч, по спокойной воде — 3 км/ч. Объем цистерны — 18 т. Дальность полета струи из лафетного ствола — 60 м, а угол поворота ствола относительно продольной оси машины в каждую сторону — 90 град. Ширина орошаемого коридора за машиной может регулироваться от 6 м до 20 м.

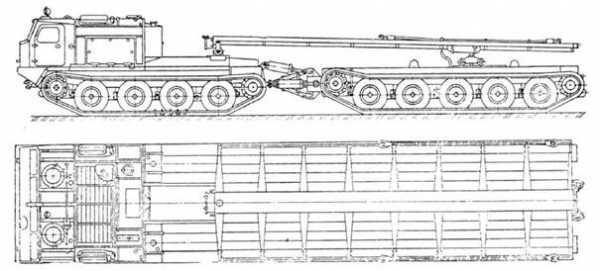

Другая модификация — аварийно-ремонтная машина ДТ-304 — используется для выполнения землеройных, грузоподъемных, сварочных работ и откачки воды из котлованов при авариях и ремонте трубопроводов, расположенных в труднодоступной местности.

Масса машины в снаряженном состоянии достигает 45 т. ДТ-304 не плавает, но может двигаться в брод с глубиной воды не более 1,5 м. Среднее давление гусениц на грунт при перемещениях по местности составляет 0,3 кг/см?.

Грузовой момент гидроманипулятора, установленного на первом звене машины, составляет 265 кНм, а вылет стрелы может регулироваться в диапазоне от 2 до 8.1 м. Вместимость ковша экскаватора, установленного на втором звене машины, равна 0,63 м?. Максимальная глубина копания — 4,65 м. Производительность самовсасывающего насоса — 100 м?/ч. Максимальная эффективная мощность дизельною двигателя 522,5 кВт позволяет ДТ-304 двигаться по местности и дорогам с максимальной скоростью до 37 км/ч.

Окончание следует

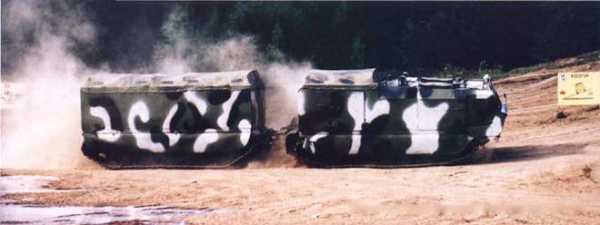

Двухзвенный вездеход ДТ-30П семейства "Витязь"

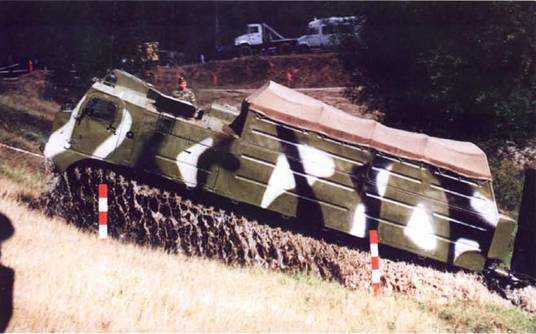

Частично бронированный вариант вездехода ДТ-10П

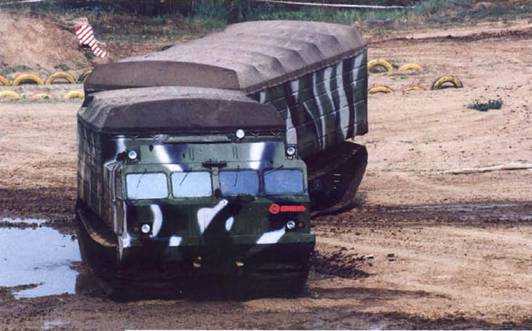

Двухзвенный вездеход ДТ-10П семейства "Витязь"

Частично бронированный вариант вездехода ДТ-10П

Двухзвенный вездеход ДТ-10П

Фото А. Разводова и А. Чирятникова

Алексей Ардашев

Поделитесь на страничке

Следующая глава >

military.wikireading.ru

Гусеничный транспортёр - это... Что такое Гусеничный транспортёр?


Гусеничный транспортёр

Гусеничный транспортёр (crawler-transporter) — так называемый «гусеничный транспортёр» является гусеничной машиной, которая первоначально использовались для перевозки ракет Сатурн V, и Сатурн IB во время запуска орбитальной станции «Скайлэб» и проекта «Союз» — «Аполлон». В настоящее время он используется для транспортировки Космического челнока, из сборочного здания на стартовый комплекс.

Существует лишь два образца такого транспортёра. Они были разработаны компанией Bucyrus International и построены компанией Marion Power Shovel Co. (компании специализируются на производстве карьерной техники) в 1965 году за 14 млн US $ за каждый. Когда они были построены, они являлись крупнейшими образцами самоходной техники в мире. Немецкий экскаватор Баггер 288 побил этот рекорд в 1978 году и в настоящее время является крупнейшей гусеничной машиной в мире. «Гусеничный транспортёр» весит 2400 тонн, и состоит из платформы на восьми гусеницах, по две на каждый угол. Специальная гидравлическая система с высокой точностью удерживает платформу горизонтально. Каждая гусеница состоит из 57 шарнирно-соединённых звеньев (траков), и каждый трак весит около 900 кг. Эта машина 40 м длиной, 35 м шириной может перевозить грузы весом 6 тысяч тонн. Машина находится под контролем водителей в двух кабинах, расположенных спереди и сзади транспортного средства. Максимальная скорость составляет 1,6 км/ч в загруженом состоянии, или 3 км/ч без груза. Транспортёр должен перевозить челноки на расстояние 5,6 км и средняя продолжительность поездки составляет 5 часов. Привод состоит из 16 тяговых двигателей, которые в свою очередь приводятся в действие 4-мя 1000 кВт генераторами спаренными с 2-мя дизельными двигателями с мощностью 2750 л.с. (2 050 кВт). Топливный бак имеет объем 19 м³, расход топлива составляет 350 л/км. Космический корабль располагается на специальной конструкции — так называемой «мобильной пусковой платформе» (Mobile Launcher Platform) которая представляет из себя прямоугольную двухэтажную платформу 49 метров длиной и 41 метр шириной, массой в 3730 тонн. Таким образом вместе с незаправленным челноком гусеничный транспортер перевозит 5000 тонн груза.[1]

Изображения

Гусеничный транспортер # 2 во время обкатки после замены траков гусениц 21 декабря 2004 года

Каждый трак весит около 900 кг

Примечания

Wikimedia Foundation. 2010.

  • Гусейн Нахичеванский
  • Гусеничный транспортёр НАСА

Смотреть что такое "Гусеничный транспортёр" в других словарях:

  • Гусеничный транспортёр НАСА — Перевозка ракеты «Сатурн V» …   Википедия

  • Транспортёр — В Викисловаре есть статья «транспортёр» Транспортёр Транспортёр  транспортное ср …   Википедия

  • Гусеничный движитель — снегоболотохода «Ухтыш» …   Википедия

  • Гусеничный бронепоезд Буйена — Гусеничный бронепоезд Буйена  гусеничный паровоз с вагонами и оружием, установленным на общую гусеницу. Бронепоезд был разработан в 1874 году Эдуардом Буйеном во Франции и является предшественником современного танка. Таким образом Буйен… …   Википедия

  • Гусеничный мотоцикл HK-101 — Technical data NSU SdKfz 2 (Kettenkrad HK 101) Длина: Ширина Высота: 3000 мм 1000 мм 1200 мм Двигатель: 4 цлндр, карб. Watercooled in line engine with (OHV), Manufacturer: Capacity: Bore x Stroke: 1478 cm³ (taxed) 1488 cm³ (real) 80 mm x 74 mm… …   Википедия

  • Лыжно-гусеничный движитель — Советский снегоход СБ 640 «Буран»  типичное транспортное средство с лыжно гусеничным движителем …   Википедия

  • ГСП (гусеничный самоходный паром) — …   Википедия

  • Hover-Track-540 (полугусеничный транспортёр) — Hover Track 540 …   Википедия

  • Боевой транспорт пехоты —        Понятие пехота в период до второй мировой войны прочно ассоциировалось с небольшими, поистине пешими скоростями передвижения войсковых соединений. И когда долговременные позиционные затишья вдруг сменялись атаками, то максимальная скорость …   Энциклопедия техники

  • Плавающий транспортёр средний — …   Википедия

dik.academic.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
