Роликовый транспортер

Роликовый транспортер — это конвейер для транспортировки изделия по линии производственного процесса. Нередко в производственном процессе выпускается продукция, которая имеет плоскую, ребристую или круглую поверхность. Данная продукция, проходя в производственном процесс через конвейерную установку, не способна самостоятельно удерживаться. Поэтому для продукции такого вида существует специальное оборудование, которое способно удерживать данную продукцию в правильном положении.



Конструкция роликового транспортера



Таким оборудованием на сегодняшний день является конвейерная установка, которая в таком производственном процессе называется роликовым транспортером. Конструкция данного механизма выполнена в виде основной рамы, на которой закреплены вместо площадки для транспортировки специальные ролики. Эти роликовые элементы устанавливаются в подшипниках и осуществляют вращения при движении транспортера.



Для продуктивной транспортировки грузов, диаметр самих роликовых элементов транспортера должен быть несколько выше, чем диаметральный размер груза, расстояние так же подбирается по размеру грузов. Если материалы, перевозимые на транспортерах, имеют небольшой размер или не могут удобно разместиться на транспортере, то их транспортируют в ящиках или на специальных поддонах.



Разновидности роликовых транспортеров







Роликовый транспортер может быть выполнен в двух разных видах, а именно он может работать посредством привода, либо за счет гравитационных влияний. Гравитационный роликовый транспортер имеет несколько наклонную поверхность, хотя угол наклона и является малым, всего в четыре пять градусов, однако это влияет на работоспособность роликового транспортера. Гравитационное воздействие здесь происходит посредством груза, который совершает давление на ролики данного оборудования, которые посредством этого давления выполняют оборотные действия, таким образом, заставляя груз перемещаться.





Если же роликовый транспортер имеет принцип работы от приводной системы, то это может быть ременная, либо цепная передача. Здесь все просто, посредством электрической энергии осуществляется запуск всей механической системы, которая по типу конвейера осуществляет транспортировку груза по транспортеру, на котором происходит вращение роликовых элементов.



Данный вид роликовых транспортеров применяется в тех случаях, когда производственный процесс строго регламентирует способ транспортировки именно по ровной плоскости и в определенном скоростном режиме. Каждый из видов рольгангов имеет секционные части, каждая из которых может равняться двум-трем метрам. Сами же направляющие части роликового транспортера являются неподвижными.



Характеристики роликового транспортера



Вся конструкция роликового транспортера выполняется из стали либо из таких материалов, как полимеры и оцинкованная сталь. Это зависит от типа производственной деятельности и от того, какой груз будет транспортироваться по данному устройству.

Рабочие характеристики, так же как и производительность у разных моделей роликовых транспортеров могут быть разными. Так длина приводных моделей может достигать до десятков метров, но такие транспортеры, как правило, используются на достаточно больших производствах. Сама производительность роликовых транспортеров напрямую зависит от скорости, с которой происходит его движение.



Так данные параметры имеют различные показатели, которые опять же находятся в зависимости от модельного ряда транспортера. Но, как правило, скорость приводных транспортеров колеблется в промежутке от семи до пятнадцати метров в минуту. Таким образом, при выборе данного оборудования следует учитывать, прежде всего, объемы самого производства и скорость, которая будет являться оптимальной для транспортирования груза. Если скорость не является принципиальным показателем, то целесообразнее и экономичнее использовать гравитационные модели роликовых транспортеров, и соответственно наоборот.

Роликовые конвейеры

Рольганг или роликовый конвейер  — это механизм, конструктивно представляющий собой группу роликов, с осями, закрепленными на общей раме с интервалом между собой. Предназначен для перемещения различных несыпучих грузов (изделия с жестким каркасом, гофротара, паллеты, поддоны, ящики и т.д.).

В настоящее время существует большое количество различных видов рольгангов, которые находят широкое применение во многих отраслях промышленности. В зависимости от конструктивных особенностей и назначения рольганговые конвейеры могут быть следующих типов:

• неприводные и приводные рольганги
• прямые и поворотные рольганги
• стационарные и перекатные рольганги
• наклонные рольганги
• гибкие гравитационные рольганги
• отводящие и подающие рольганги
• накопительные рольганги

Для выполнения необходимых функций в процессе эксплуатации возможна установка различных бортов, направляющих, отбойников, узлов автоматики и т.д.

Ширина роликов выбирается таким образом, чтобы ширина груза была немного меньше. Расстояние между соседними роликами (шаг) должна быть не меньше 1/3 длины самого малогабаритного груза. Высота ограждения определяется из расчета боковой устойчивости перемещаемого предмета. Такие характеристики как материал роликов и конструкции, тип ограждения и т.д. зависят от требований, предъявляемых к оборудованию: условия эксплуатации, тип груза, компоновочные требования и т.д. Цена рольганга зависит от всех вышеперечисленных характеристик.

Неприводные рольганги (гравитационные)

Неприводные роликовые конвейеры устанавливаются под небольшим углом (3-5 градусов) к горизонту по направлению движения. Вращение роликов и перемещение груза происходит под воздействием силы тяжести, действующей на транспортируемый груз. Также перемещение груза возможно с помощью оператора (упаковочная линия рольгангов).

Отсутствие привода и механических узлов для передачи вращения позволяет максимально упростить  изготовление, обеспечивая минимальную цену рольганга. Чаще всего рольганги такого вида применяются в качества буфера в конце линии или как способ снижения стоимости при наличии длинных участков, на которых возможно обеспечение перепада высот между начальным и конечным пунктами линии.  Распространено использование роликовых конвейеров на складах, в багажных терминалах, упаковочных линиях (отводящие и подающие рольганги) и т.д.

Приводные рольганги

Приводные роликовые конвейеры могут перемещать грузы по различной траектории (есть возможность осуществлять подъем – угол до 5 градусов). Передача вращения от выходного вала мотор-редуктора на ролики обеспечивается различными способами – втулочно-роликовая цепь, пассики, ремни различного профиля и т.д. Далее вращение конвейерных роликов может обеспечиваться либо одним тяговым элементом (тангенциальный привод), либо передача вращения происходит от ролика к ролику последовательно. Производство и монтаж рольгангов данного вида отличается простотой, что положительно сказывается на их стоимости. Находят применение на складах,  упаковочных линиях и т.д.

Характеристики рольгангов

Конфигурация рольгангов зависит от многих факторов: свойства перемещаемого продукта, санитарные требования к оборудованию, климатические условия помещения и требования безопасности. Исходя из этих требований, предъявляемых к оборудованию, мы подбираем оптимальное сочетание характеристик, что позволяет получить конструкцию рольганга, удовлетворяющую всем критериям, с минимально возможной ценой.

Ниже приведены основные характеристики рольгангов:

Материал роликов:

• Сталь оцинкованная
• Сталь нержавеющая
• ПВХ
• Сталь оцинкованная с резиновым бандажом

Материал конструкции:

• Сталь конструкционная (порошковая окраска)
• Сталь оцинкованная
• Сталь нержавеющая
• Алюминиевый профиль

Тип ограждения:

• Борт листовой
• Пруток
• Профиль из высокомолекулярного пластика

Способ привода:

• Цепь втулочно-роликовая
• Ремень зубчатый
• Плоский ремень
• Круглый ремень (пассик)
• Клиновой ремень

Расположение привода:

• Боковое
• Нижнее

Особенности рольгангов

Роликовые конвейеры занимают существенную нишу в составе конвейерных систем. Они применяются на тех участках, где установка транспортеров других типов либо невозможна, либо нецелесообразно из экономических соображений. Для решения задач транспортировки грузов с жестким каркасом (ящики, гофротара и т.д.) выбор данного вида конвейеров является оптимальным решением.  За счет простоты конструкции и относительно низкой стоимости комплектующих цена рольганга, как правило, ниже, чем у конвейеров других типов. Трудозатраты на

производство рольгангов достаточно низки, что также положительно сказывается на стоимости оборудования.

Дополнительно следует отметить низкие эксплуатационные затраты и высокую надежность конструкции, которые обеспечиваются следующими факторами:

• Подшипники в роликах имеют смазку на весь срок службы
• Элементы передачи вращения от мотор-редуктора на ролики (цепь, плоские и зубчатые ремни) нетребовательны к обслуживанию
• Отсутствие быстроизнашиваемые  детали

Все перечисленные факторы выгодно отличают данный тип конвейерного оборудования от прочих.

Еще одним

преимуществом рольгангов является возможность их работы в жестких условиях (температура, влажность, запыленность и т.д.). При использовании в подшипниках низкотемпературной смазки их можно устанавливать в морозильных камерах технологических линий. Распространено решение с установкой линий рольгангов в уличных условиях.

Применение рольгангов

Рольганги в сочетании с другими типами транспортеров удобны для формирования сложных разветвленных конвейерных систем, предназначенных для производственной логистики, складских и логистических комплексов. Оснащение различными автоматическими узлами (объединение линий, сортировка, буферы, стрелки, штабелеры и т.д.) позволяет обеспечить необходимую логику функционирования системы рольгангов.

Чтобы сделать заказ рольганга, заполните опросный лист и вышлите его нам на электронную почту. Если Вам необходима консультация по нашей продукции, Вы можете связаться с нашими менеджерами по телефону (812) 385-58-25 или по электронной почте.

Мы гарантируем быстрый и квалифицированный ответ.

Каталог стандартных рольгангов

В каталоге размещена информация о стандартных рольгангах общего назначения, которые наша компания производит серийно. Отработанная конструкция и наличие на нашем складе постоянного запаса комплектующих позволяет существенно сократить сроки производства рольгангов и предложить Вам привлекательные цены. По роликовым транспортерам из нашего каталога Вы получите подробное коммерческое предложение в максимально сжатые сроки.

Гравитационные рольганг серии VRG

Гравитационные (неприводные) рольганги средней грузоподъемности предназначены для широкого спектра задач по перемещению грузов в производственных и складских помещениях. Это наиболее экономичное решение для накопления, буферизации, подачи и перемещения грузов на небольшие расстояния. Чаще всего данная серия роликовых конвейеров находит применение для транспортировки гофрокоробов, ящиков, лотков и контейнеров с продукцией.



Приводные рольганги серии VRD

Приводные рольганги за счет своих конструктивных особенностей находят применение для решения самых разнообразных задач транспортирования продукции. С их помощью можно реализовать практически любую траекторию движения в горизонтальной плоскости, а также подъем под небольшим углом (4-6 градусов). Передача вращения от мотор-редуктора на ролики происходит за счет ролико-втулочной цепи (VRDc) или бесконечного полимерного ремня (VRDb). Хорошо подходят для создания разветвленных систем рольгангов в производственных помещениях и на складах.

Опции и дополнительное оборудование

Оборудование, поставляемое с системами рольгангов опционально, позволяет решать комплексные задачи автоматизации производства пищевой продукции. Широкий выбор опций обеспечит оптимальное решение любой задачи.

Рольганг, конвейер роликовый от производителя в Украине

Особенности конструкции транспортеров роликового типа

Роликовый конвейер — это металлическая конструкция, состоящая из мощной рамы, на которой закреплены ролики, боковых опор и специального основания, обеспечивающего высокую устойчивость. Конвейер может быть как приводным, так и гравитационным.

При разработке рольганга следует учитывать свойства транспортируемого груза (в основном — габариты и массу), а также характеристики помещения, в котором будет установлен транспортер. Эти показатели определяют требуемую грузоподъемность и размеры конвейерной линии, а также размеры роликов и шаг, с которым они будут закреплены на раме.

Разновидности роликовых конвейеров

Гравитационный конвейер — транспортеры без привода устанавливаются под небольшим углом (до 5-10 градусов), и перемещение груза осуществляется под действием силы притяжения или усилия оператора.

Приводной рольганг — приводной транспортер оснащен двигателем переменного тока, который работает от сети 220/380V.

Поворотный рольганг — это оборудование применяется в тех случаях, когда необходимо изменить направление конвейерной линии. Поворотные транспортеры используются в сложных системах конвейеров для соединения различных элементов этой системы.

Дополнительная конфигурация рольгангов

Учитывая желание заказчика, роликовый конвейер может быть оснащен дополнительными опциями:

• Борта безопасности;
• Частотный преобразователь, который используется для управления скоростью и направлением движения грузов;
• Телескопические опоры, позволяющие регулировать угол наклона конвейерной линии;
• Колеса, для быстрого перемещения рольганга.

Комплексный подход завода Форстор Индастри

Форстор Индастри — завод-производитель конвейеров и транспортеров в Украине, имеющий опытный проектный отдел и внушительный станочный парк. Мы специализируемся на подъемно-транспортных решениях и выполняем под ключ проекты любой сложности. Заказывая транспортер у нас, вы получаете полностью готовое к работе оборудование, ведь мы предоставляем своим клиентам полный комплекс услуг:

• Проектирование конвейера;
• Полный цикл производства;
• Доставка на объект заказчика;
• Проведение монтажных и пусконаладочных работ;
• Официальный сервис от производителя.

Чтобы купить рольганг, просто позвоните нашим менеджерам. Они помогут подобрать оптимальную конфигурацию оборудования для вашего бизнеса, а также составить грамотное техническое задание. Покупайте конвейерное оборудование только у производителя, чтобы быть уверенным в его качестве, надежности и иметь заводскую гарантию и изделие. Звоните по указанным телефонным номерам или пишите через форму обратной связи ниже.

Приводной роликовый конвейер (рольганг) – СибПромТехнологии

Применение

• Перемещение штучных грузов, межоперационное транспортирование изделий при поточном производстве

Габариты

• Ширина: от 100мм до 1900мм
• Длинна: от 500мм

Срок сборки

• от 2-х календарных недель

Описание: транспортер с жестко закрепленными роликами, имеющими групповой привод от мотор-редуктора. Применяется для перемещения штучных грузов по комбинированной траектории как в горизонтальной, так и вертикальной плоскостях. Широко используется во всех отраслях, от металлургической, деревообрабатывающей, до пищевой и складской логистики.

Технические характеристики:

• Длина, м: от 0.3 до 100;
• Ширина ролика, мм: от 100 до 4000;
• Скорость, м/с: от 0.01 до 2;
• Угол наклона, градусов: до 5;
• Угол поворота, градусов: до 180;
• Мощность электродвигателя, кВт: от 0.18 до 75.

Скорость транспортера при необходимости регулируется частотным преобразователем.
В комплект входят датчики контроля положения груза, тросовые выключатели.

Геометрические размеры и скорость транспортера подбираются в зависимости от заданной производительности и массы груза.

В зависимости от условий применения возможно изготовление стационарного или передвижного типа.

Эти и другие комплектующие для конвейерных систем вы можете купить в ООО «Сибпромтехнологии».  Позвоните нам по номеру +7 (383) 380 50 95, чтобы обсудить детали и условия заказа.

Сколько будет стоить

ваш конвейер?

Пройдите короткий опрос и узнайте стоимость вашего конвейера, и срок производства в день обращения

Расчет стоимости

Или позвоните нам по номеру +7 (383) 380 50 95, чтобы обсудить детали и условия заказа.

Ссылки на страницы

Наши последние разработки

Гусеничный амфибия-вездеход

Работы по проекту гусеничной амфибии-вездехода продолжаются, машина приобретает …

Наши конвейеры на угольном разрезе

Наши конвейеры трудятся в самых разных отраслях промышленности, …

Рольганги — роликовые конвейеры для станков

Автоматизация производственного процесса – наиболее востребованное направление развития сферы станкостроения. На протяжении многих лет используется устройство, которое называют рольганг. Подобное название пошло от немецкого слова «Rollgang», которое означает роликовые конвейеры.

Роликовый конвейер

Особенности конструкции

Популярность, которой пользуется рольганги, прежде всего, связана с особенностью конструкции. К ним можно отнести:

1. Для выполнения основной задачи используется группа роликов, которые имеют ось.
2. Все вращающиеся элементы закреплены на раме.
3. Все ос неподвижные. Они служат основанием для подшипников, при помощи которых и осуществляется вращательное движение роликов.
4. Часто можно встретить, когда рольганг имеет сварной тип устройства, который состоит из ролика, вращающегося в специальном подшипниковом узле.
5. Для того чтобы рассматриваемое устройство стабильно работало, длина поверхности соприкосновения выбирается с учетом ширины или диаметра заготовок: рольганг должен иметь ролики больше.
6. Расстояние между роликами должно быть несколько меньше показателя половины длины транспортируемого груза.
7. В некоторых случаях рольганг используется для транспортировки ящиков, а не деталей.
8. Рама создается с учетом веса перемещаемого груза.

Простота конструкции и ее относительно небольшая стоимость определяет популярность рассматриваемого устройства.

Применение конвейера

Рольганги используется во многих отраслях промышленности. Подобное устройство применяется в нижеприведенных случаях:

1. Для транспортировки несыпучих грузов, к примеру, контейнеры, ящики, поддоны, листовой материал, длинномерные заготовки.
2. В металлообрабатывающей промышленности для транспортировки проката от одной точки обработки к другой. Рольганги создают с расчетом на определенный вес и габариты заготовок. При этом многие проводят модификацию устройства для того, чтобы оно идеально подходило к станку.

Подобное устройство можно часто встретить на пилорамах, на машиностроительных заводах, там, где конвейер ленточного типа не может быть применен.

Особенности изготовления

От надежности работы конвейера зависит многое, в том числе надежность станка. Рольганг работает, как правило, при сложных условиях: на конструкцию постоянно воздействует ударно-динамическая нагрузка, пыль, высокая температура и другие внешние воздействия.

Учитывая подобные особенности, при производстве стали использовать следующие материалы:

1. Рольганг имеет раму, как правило, из конструкционной стали, поверхность которой защищают порошковым покрытием. Нержавеющая сталь, алюминиевый анодированный профиль также могут стать материалами, которые используются при создании рамы.
2. Ролики холостые создают из подшипников качения или скольжения. Корпус изготавливают из металла.

Приводной поворотный рольганг

При использовании в определенных условиях рольганг может быть усовершенствован.

Классификация рольгангов

В зависимости от особенностей конструкции, ее предназначения, рольганг классифицируется следующим образом:

1. Приводные версии имеют общий привод, используются при необходимости обеспечения постоянной скорости передвижения, при транспортировке в горизонтальном положении без наклона.
2. Гравитационные и вращаются свободно, не имеют привода, транспортировка осуществляется за счет расположения конвейера под углом и тяжести деталей.
3. Наклонные рольганги используются для транспортировки объекта в плоскости, расположенной под наклоном.
4. Поворотный тип конструкции предусматривает наличие дополнительных секций, которые при необходимости могут перенаправлять движение.

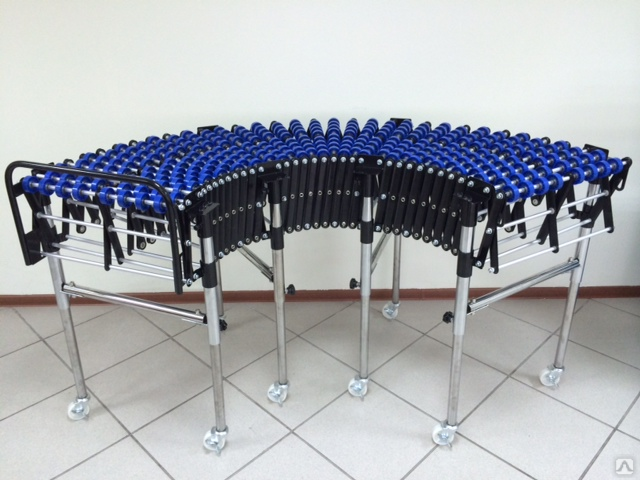

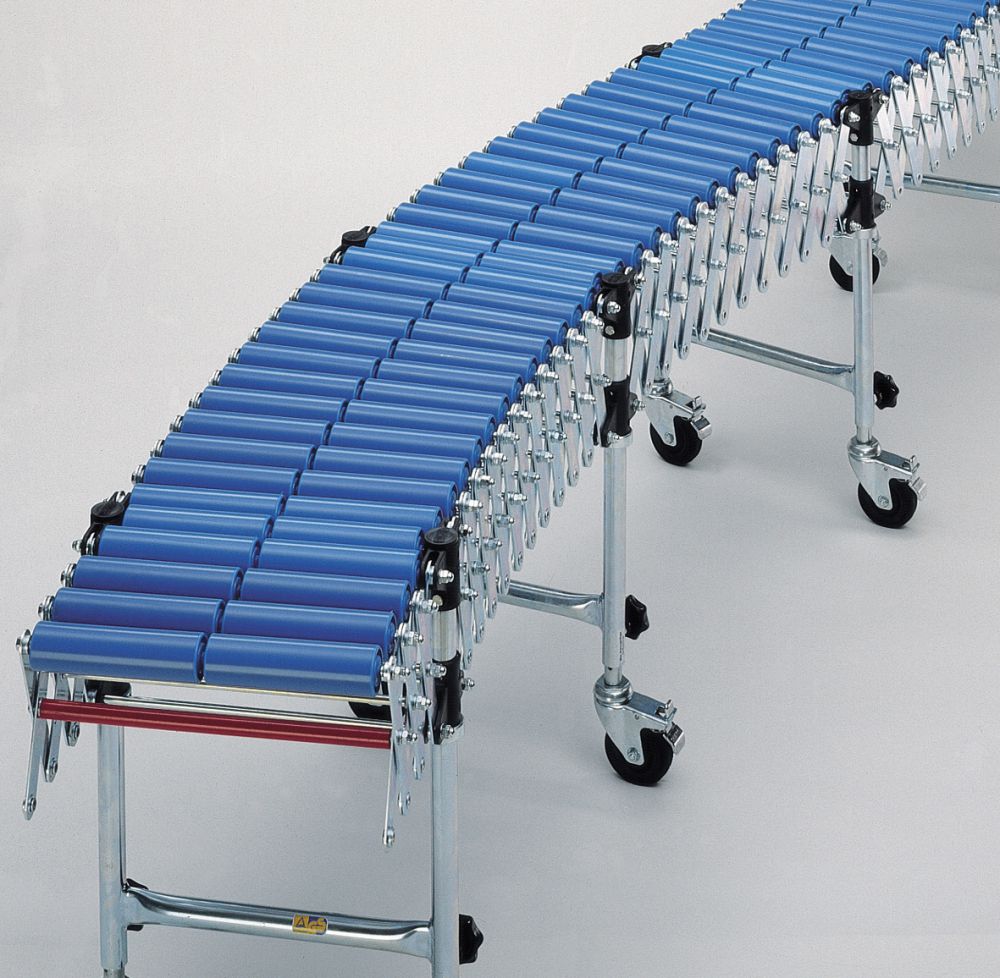

5. Гибкие рольганги имеют раму, которая напоминает гармошку. При необходимости подобная рама может изменять свою длину, что позволяет поменять траекторию движения в вертикальной или горизонтальной плоскости.
6. Подающие и имеющие стопы с шариковыми опорами.

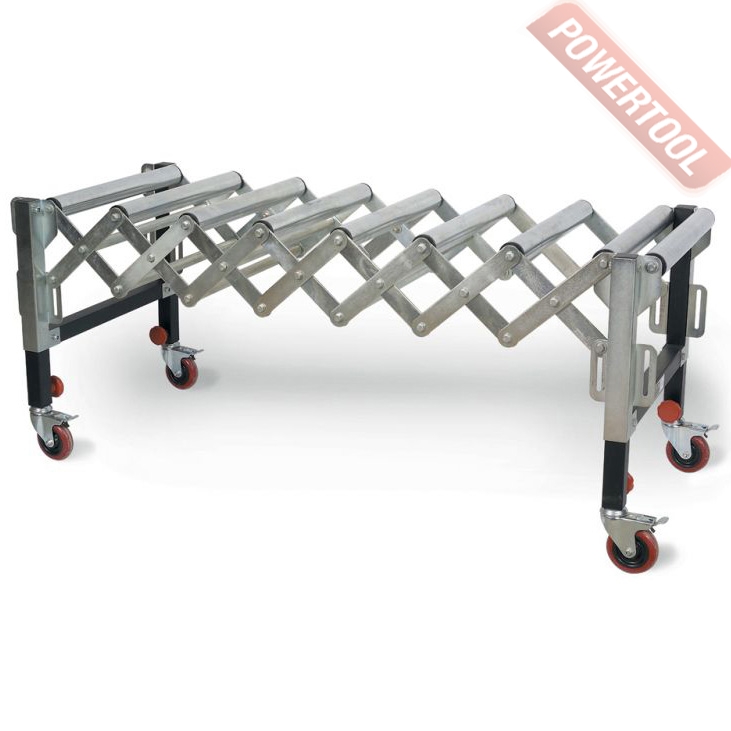

Раздвижной рольганг неприводной

Вышеприведенная классификация касается исключительно особенности рамы. Также можно отметить классификацию по типу установленных роликов:

1. Холостые представлены подшипниками качения или скольжения. Часто используются при подаче деталей за счет инерции.
2. Фрикционные применяются в условиях накопления груза и его остановки на конвейере. Остановка происходит за счет встроенной фрикционной муфты.
3. Приводные работают от мотора с редуктором (включение редуктора в систему необходимо для уменьшения количества оборотов мотора и увеличения его тяги), а также цепного привода и системы звездочек. В последнее время для транспортировки нетяжелых грузов стали использовать ремни.

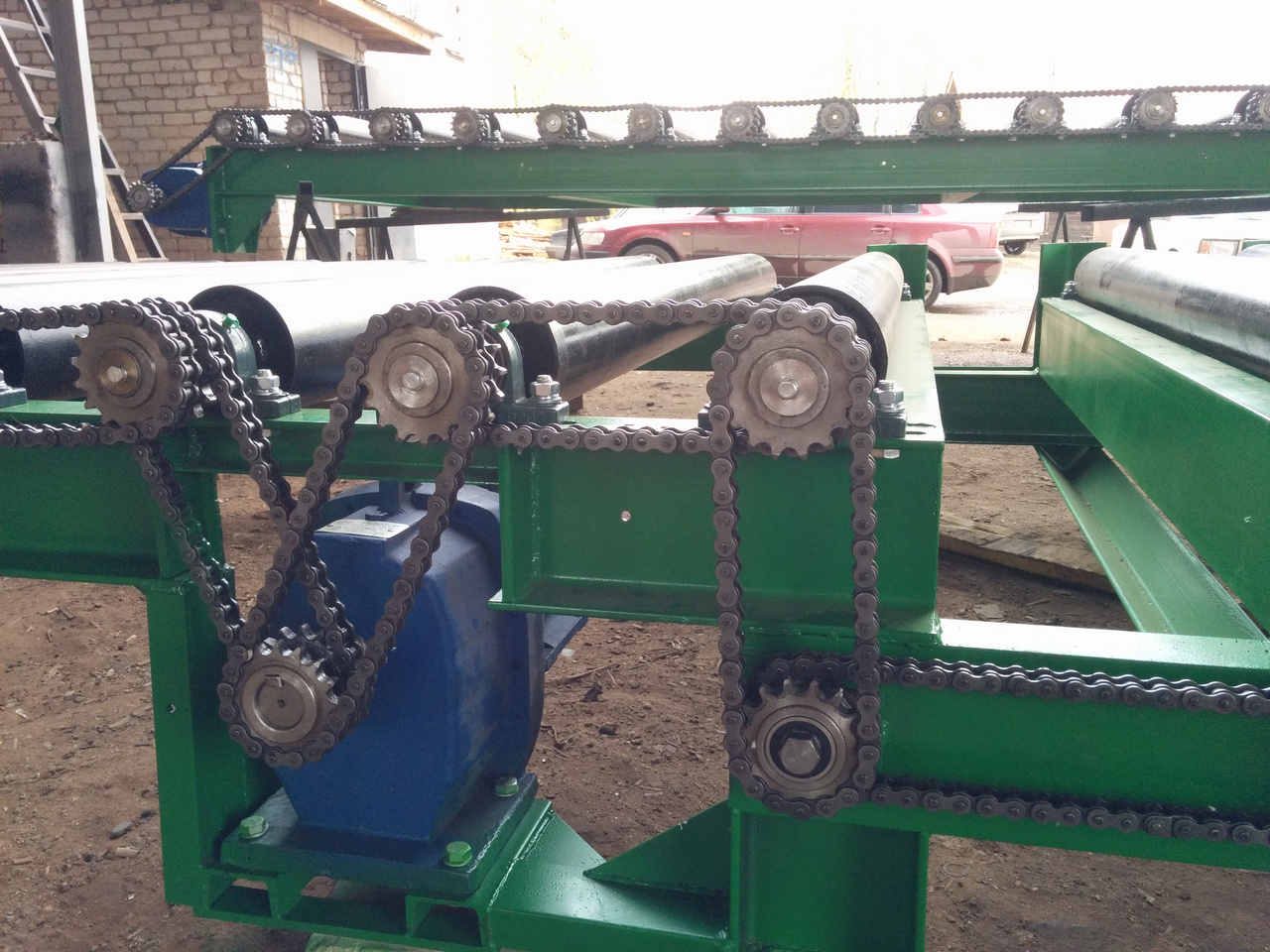

Роликовый рольганг приводной

Устройство прямого приводного роликового конвейера

Подобным образом устроена конструкция роликового конвейера.

Ленточный роликовый транспортер в Москве

Для успешного бизнеса роликовые транспортеры и конвейеры на заказ

Механизацией производства удается улучшить условия работы персонала и уменьшить применение ручного труда, что сказывается ростом производительности. Механизированные линии подачи сырья, корма и кормовых добавок, штучного материала устанавливают на старых и возводимых объектах и чтобы лидировать среди конкурентов. Тип транспортера подбирают с учетом особенностей производства. Российская компания «А-Строй» имеет свое производство, ориентированное на выпуск промышленного оборудования для бизнеса. Ассортимент ее продукции широкий, в нем есть оборудование для больших и маленьких фермерских хозяйств, небольших и крупных частных промышленных предприятий. Его выпускают на заказ нужной производительности, оптимальных габаритов и технических характеристик.

Устройство роликовых конвейеров и транспортеров ленточных

Конструкция ленточного роликового транспортера проста и понятна. На удаленные друг от друга барабаны натянута лента. Она огибает их так, что движется непрерывно, поднимаясь снизу и уходя вниз. Ее натяжение контролируется специальным устройством, им обеспечивается и работа без соскальзывания. Крепится лента на параллельно расположенных роликах.

Преимущества транспортёров роликовых ленточных

Ленточные роликовые транспортеры вобрали в конструкцию все лучшее от приводных рольгангов. Их преимущества дополнены плюсами использования натяжной ленты. Сильными сторонами оборудования стали:

– простота эксплуатации;

– эффективность применения;

– высокая надежность, что связано с простотой конструкции и использованием высококачественных материалов и комплектующих;

– простое и не затратное обслуживание;

– универсальность использования;

– лента открыта, и процесс подачи сырья можно контролировать.

На транспортерной ленте можно перемещать сыпучие грузы, сложной геометрии, разного назначения (щебень, песок, зерно, корма для животных, овощи, ящики, мешки, тюки, кирпичи, другое). Благодаря разнообразию перемещаемых грузов, роликовый ленточный транспортер можно использовать на предприятиях промышленности и сельского хозяйства различного профиля.

Купить приводной роликовый транспортер

На предприятиях, будь это фермерское или садово-огородническое хозяйство, строительная компания, пригодится ленточно-роликовый приводной транспортер КРЛ-500. Наша компания «А-Строй» выпускает качественное оборудование для бизнеса, у нас налажен выпуск роликовых транспортеров серии КРЛ-500 с длиной магистрали 4-20 м. С характеристиками оборудования и ценой можно ознакомиться на сайте компании.

Заказы мы выполняем оперативно, работаем с заказчиками со всех регионов России. Оборудование предлагаем по лучшим ценам.

Наша компания “А-строй” производит и поставляет сельхоз оборудование, оборудование для животноводства, переработки сырья, а также для строительных и деревообрабатывающих предприятий. Широкий выбор техники представлен на нашем сайте:

– винтовой конвейер;

– cкребковый цепной транспортер;

– ленточный скребковый транспортер;

– роликовый транспортер;

– шлюзовый затвор;

– бункеры для зерна;

– мини-заводы по производству комбикорма;

– гранулятор для комбикорма;

– дробилки для зерна;

– шнековый смеситель и др.

Обращайтесь, наши менеджеры окажут квалифицированную консультацию по выбору оборудования. Звоните!

Роликовый конвейер, что это такое?





Роликовым конвейером (рольгангом) называют конвейер состоящий из последовательно установленных роликов в одной плоскости. Его предназначением является перемещение штучных грузов с прямолинейной поверхностью. Мелкие грузы или грузы с ребристыми не прямолинейными поверхностями по рольгангу без вспомогательных устройств перемещать невозможно. Что бы перемещать грузы на рольгангах неправильной формы с криволинейными поверхностями, мелкоштучные или сыпучие грузы, их необходимо предварительно поместить в коробки, ящики, лотки, либо установить на поддоны.

Роликовые конвейеры бывают: гравитационные (неприводные), приводные, поворотные.

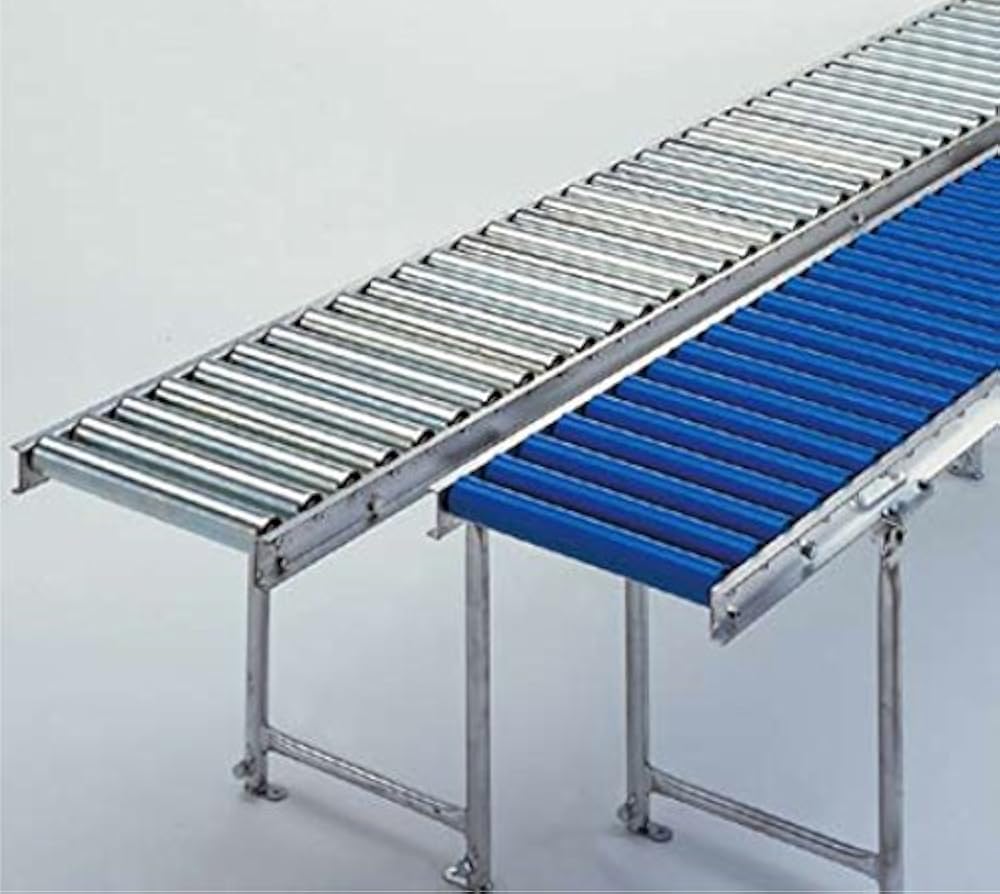

НЕПРИВОДНЫМИ РОЛЬГАНГАМИ или  иначе, гравитационным роликовым конвейером, называют те модели транспортёров на которых перемещение груза происходит при воздействии силы тяжести (гравитации), ролики устанавливаются под небольшим углом  от 3 градусов и в  результате действия гравитации груз перемещается в сторону угла наклона. Так же рольганг может и не иметь никакого угла наклона, а груз будет перемещаться при помощи воздействия силы рук человека,  либо груз толкают какие-то механизмы. Этот же рольганг может являться и накопительным столом, в случае когда груз поступает с другого конвейера и распределяется по всей рабочей поверхности рольганга.

Неприводной роликовый конвейер один из самых простых в изготовление рольгангов, за счет отсутствия приводного механизма,  механических и электрических  узлов. У такого типа оборудования есть некоторые недостатки, такие как невысокая производительность, нестабильная скорость движения груза, остановка перемещаемого груза. При большом угле наклона роликового конвейера, на него  могут быть установлены тормозные устройства различных конструкций для уменьшения движения скорости перемещаемого груза и его  большей сохранности.

ПРИВОДНЫМ РОЛЬГАНГОМ называют роликовый конвейер движение груза на котором производится при помощи вращения роликов. В свою очередь ролики вращаются от электопривода, при помощи приводных цепей или же различных приводных ремней. Выбор в пользу приводного рольганга по сравнению с неприводным происходит в том случае если необходимо постоянное перемещение больших объемов груза. Грузы на таком рольганге перемещаются  более стабильно. А недостаком его является более высокая цена и более сложный механизм, что требует более высокой квалификации и определенных навыков, как от производителей оборудования, так и от работников обслуживающих этот рольганг.

ПОВОРОТНЫЙ  РОЛИКОВЫЙ КОНВЕЙЕР используется в тех случаях, когда необходимо изменить траекторию перемещения груза с прямолинейной на криволинейную. Это достигается путем установки осей роликов рольганга не параллельно друг другу, а под определенным углом, за счет чего достигается изменение геометрии боковых поверхностей рольганга,  с прямолинейной на округлую. Таким образом мы можем получить направление движения груза, которое будет иметь определенный радиус поворота. Ролики на таком рольганге могут иметь обычную цилиндрическую форму, но лучше если они будут конической форму для более стабильного движения груза на поворотах. Угол поворота может быть различным как от 10-15 градусов, так и достигать 180 градусов и более. Как и прямые рольганги, поворотные рольганги могут быть как приводные так и не приводные.

Надеюсь эта статья помогла Вам получить представление о роликовом конвейере и о том, как его можно использовать в Вашем бизнесе.

Если же у Вас есть вопросы по выбору оборудования, его использования или разработки, мы всегда ответим на них по телефону:

+7-983-306-02-64 или +7 903 997-40-96, а так же по электронной почте: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра..

Надеемся на взаимовыгодное, успешное сотрудничество.



Все о роликовых конвейерах — типы, конструкция и использование

Конвейеры — это системы транспортировки материалов, которые позволяют легко транспортировать продукты, от порошка до сыпучих материалов и изделий сложной формы. Они являются неотъемлемой частью всех видов систем, так как обеспечивают быстрый и безопасный метод работы с большими объемами материалов. Существует много видов конвейеров, но принцип их работы остается неизменным для каждого типа; перемещать объекты под действием силы тяжести или механической силы из одного пункта назначения в другой, используя раму, на которой крепятся ремни, ковши, ролики или другие движущиеся компоненты.Роликовый конвейер является основной темой данной статьи и является одним из самых популярных типов конвейеров. Будут рассмотрены типы, конструкции и использование роликовых конвейеров, а также способы определения одной из этих систем для любого приложения.

Что такое роликовые конвейеры?

Рисунок 1: Роликовые конвейерные системы популярны для транспортировки ящиков и пакетов.

Изображение предоставлено: https://inventiveblogcollections.wordpress.com/2015/05/06/why-would-you-use-powered-roller-conveyor-systems/

Прежде чем вдаваться в подробности, мы рекомендуем ознакомиться с нашей статьей о конвейерных системах, которая дает первое представление об этих погрузочно-разгрузочных системах и их основных функциях.

Проще говоря, роликовые конвейеры представляют собой форму конвейерной ленты, в которой используются ролики — равномерно расположенные вращающиеся цилиндры, — позволяющие объектам скользить по ее поверхности. Они перемещают материал из одного места в другое и часто используют для этого силу тяжести или используют небольшие двигатели. Транспортируемый материал должен иметь жесткую поверхность, поддерживаемую как минимум тремя роликами. Они идеально подходят для накопительных работ, а ролики могут уменьшить инерцию продуктов на более высокой скорости, что делает их полезными конвейерами после высокоскоростных сортировочных машин.

Поскольку конструкция этих конвейеров проста, было сделано много усовершенствований, позволяющих роликовым конвейерам идти в ногу с отраслевыми тенденциями. Самым большим нововведением является приводной или приводной роликовый конвейер, в котором каждый ролик соединен с двигателем через ремень / цепь / вал для повышения управляемости. Это уравновешивает скорость, с которой материалы движутся по пути, а также позволяет этим конвейерам иметь ограниченное использование в обратном направлении, то есть с низкой на большую высоту. Они могут хорошо работать в двунаправленных приложениях, поскольку ролики могут направлять материал в любом направлении, переключая направление двигателя.В следующем разделе мы рассмотрим различные типы приводных роликовых конвейеров, так как существует множество типов, подходящих для использования с широким спектром материалов.

Типы роликовых конвейеров

В этом разделе подробно описаны важные виды роликовых конвейеров, используемых в отрасли. Мы выделяем здесь основные обозначения, но знаем, что существует больше типов и что между этими разными типами много общего. Кроме того, эти роликовые конвейеры могут быть разных конструкций в зависимости от производителя.

Конвейер роликовый гравитационный

Рисунок 2: Типичный гравитационный роликовый конвейер

Изображение предоставлено: https://www.ultimationinc.com/replacement-parts/buy-rs14/rs14-12-wide/roller-conveyor/

Самый простой из этого списка, гравитационный роликовый конвейер, представляет собой раму, которая удерживает свободно вращающиеся ролики и использует силу тяжести для перемещения материала по линии. Они используются для перевозки легких и средних товаров, не требующих двигателя, что делает их экономичным решением для дизайнеров.Их можно приобрести с такими аксессуарами, как изгибы, выдвижные упоры, опоры и подвесные кронштейны, направляющие и т. Д., И их часто делают из стали, алюминия и пластика. Они часто используются в качестве временных конвейеров, альтернативы конвейерам с коньковыми колесами, в тяжелых условиях и в качестве аккумулирующих нагрузок, не требующих специального времени.

Роликовый конвейер с ременным приводом

Рисунок 3: Типовой роликовый конвейер с ленточным приводом;
обратите внимание, что лента движется в направлении, противоположном роликам.

Изображение предоставлено: http://www.omni.com

В приводном роликовом конвейере с ременным приводом используется моторизованная лента для привода каждого ролика, что позволяет этому типу конвейеров управлять движением транспортируемых материалов. Они предпочтительнее типичных ленточных конвейеров, когда предметы должны быть на мгновение остановлены в контрольных точках, предметы должны быть повернуты и / или необходима боковая загрузка или разгрузка салазками. Ремень может быть прямым (как показано на рисунке 3) или иметь V-образную форму для изогнутых роликовых конвейеров.Некоторые роликовые конвейеры с ременным приводом могут поддерживать продукцию шире, чем ширина рамы, благодаря тому, что ролики находятся выше рамы. При любом расположении резиновая лента под роликами не должна подвергаться воздействию влаги, чрезмерного тепла или мусора, поскольку эти условия могут быстро разрушить систему. Эти конвейеры часто используются для перемещения средних и тяжелых грузов, сухих и чистых, которые требуют периодической остановки и / или реверсивного действия.

Роликовый конвейер с цепным приводом

Рис. 4. Роликовый конвейер с приводом от роликового конвейера.

Изображение предоставлено: http://www.ashlandconveyor.com/products/cdlr16f05s0527ew-cn51a3-30

Роликовый конвейер с цепным приводом похож на конвейер с ременным приводом, но вместо ремней в нем используется цепь для приведения в действие каждого ролика. Они используются, когда требуется транспортировка в тяжелых условиях и когда неблагоприятные условия не позволяют использовать обычные конвейеры с ременным приводом. На рисунке 4 показан цепной конвейер с роликами, в котором цепь наматывается на каждый ролик и держится за две звездочки на каждом ролике.Они лучше всего подходят для реверсивных операций и экстремальных нагрузок, так как в этих конструкциях передается высокая мощность. Они отличаются от роликового конвейера с приводом от однорядной цепи, где ролики приводятся в движение простой непрерывной цепью без петель через звездочки на ролике. Непрерывная прижимная планка всегда удерживает цепь в включенном состоянии, но эти конвейеры рассчитаны только на работу в средних и тяжелых условиях, поскольку они не такие мощные, как их аналоги с роликовым конвейером.

Роликовый конвейер с линейным валом

Рис. 5: Роликовый конвейер с линейным валом; обратите внимание на то, что вал (внизу)
перпендикулярен направлению роликов.

Изображение предоставлено: https://www.youtube.com/watch?v=x0Vxv9LReMA

Роликовые конвейеры с линейным валом приводятся в движение, как следует из их названия, от вращающегося вала, на котором каждый ролик прикреплен ремнем к этому приводному валу. Они отдельно соединяются с линейным валом с помощью уретановых ремней и приводных катушек, что делает этот тип конвейера бесшумным и простым в обслуживании. Приводные катушки по-прежнему являются приводными роликовыми конвейерами, но они будут скользить в присутствии минимального противодавления (сила, действующая на ролики, когда материал накапливается и не может перемещаться по конвейеру), в результате чего ролики просто останавливаются, не затрагивая другие.Линейный вал может приводить в движение более 100 футов как прямых, так и изогнутых роликов, повышая эффективность конвейерной системы. Они двусторонние и идеально подходят для накопления, минимального противодавления, сортировки и других средне- и легких задач.

Роликовый конвейер нулевого давления

Рисунок 6: Роликовый конвейер с нулевым давлением.
Обратите внимание, что это только одна единица из полной сборки
, и что многие из
составляют целую систему с нулевым давлением
.

Изображение предоставлено: https: // www.keymas.co.uk/zero-line-pressure/

Роликовые конвейеры с нулевым давлением (также известные как накопительные конвейеры без давления) предназначены для предотвращения соприкосновения любых предметов на конвейере. Они представляют собой высокотехнологичную систему управления, в которой используются датчики и двигатели для включения и отключения определенных зон «нулевого давления» на пути. Таким образом, между продуктами создается буферная зона, предотвращающая накопление. Некоторые ролики имеют внутреннее питание от двигателей, которые напрямую подключены к системе управления, а фотоэлементы определяют, когда продукт попадает в зону или выходит из нее. Их можно купить в виде комплектов для модернизации старых конвейерных систем, и они являются лучшим выбором для приложений автоматизации, где требуются синхронизация, скорость движения и согласованность. Несмотря на то, что они более сложные и управляемые электроникой, чем предыдущие роликовые конвейеры, конструкции с нулевым давлением достаточно эффективны и регулируют поток материала, обеспечивая в целом более плавную передачу.

Технические характеристики и критерии выбора

Независимо от того, какой тип роликового конвейера выбран, существуют некоторые общие характеристики, которые необходимо определить перед покупкой модели, подходящей для работы.Ниже приведены некоторые из типичных характеристик конвейера, с которыми вы столкнетесь при поиске подходящей конвейерной системы.

Материал ролика и рамы

Первой необходимой спецификацией будет материал, из которого изготовлена ​​рама и ролики. Рама обычно изготавливается из алюминия или стали, но это зависит от нагрузки на систему и номинальной грузоподъемности рамы. Ролики гораздо более разнообразны по составу, поскольку они непосредственно контактируют с вашим продуктом и могут влиять на его поведение при движении.Некоторые ролики покрыты пластиком или резиной для увеличения трения, в то время как другие представляют собой просто алюминиевые или стальные барабаны; выберите ролик, который будет удерживать ваш продукт на линии и не повлияет на целостность вашего продукта. Точно так же выберите раму, способную выдержать вес транспортируемого материала, а также вес роликов.

Размер и ориентация ролика

Определите размер материала на конвейере, а затем определите оптимальное расположение конвейера, чтобы он не мешал / не препятствовал движению объекта.Это в первую очередь означает определение размера отдельных роликов, которое выполняется с учетом нагрузки и условий нагружения. Например, для более тяжелой и высокой ударной нагрузки требуются ролики большего размера, а для медленной и низкой ударной нагрузки лучше использовать ролики меньшего размера. Затем вычислите расстояние между каждым роликом, определив длину груза, касающегося поверхности конвейера, и определив промежуток таким образом, чтобы три ролика всегда контактировали с этой поверхностью. Наконец, выясните, будет ли продукт свисать с конвейера; в таком случае приобретите роликовый конвейер с высокой посадкой, который допускает вылет.Если продукт должен находиться в пределах размеров конвейера, рассмотрите возможность использования роликового конвейера с низкой посадкой.

Тип нагрузки и накопление

Тип загрузки и накопление зависят от имеющегося продукта. Насколько тяжелый продукт? Является ли он хрупким и / или может контактировать с другими предметами на линии? Ответы на эти вопросы подробно описывают, какой роликовый конвейер будет полезен; Гравитационные роликовые конвейеры оптимальны для плоских предметов с малым и средним весом, таких как коробки, пакеты и сумки, но они не должны использоваться с чрезмерно хрупкой и громоздкой геометрией, такой как электроника и производственные детали.

Расстояние и кривизна

Определение пролета и кривизны конвейера также поможет сузить область поиска. Например, роликовые конвейеры с плоской лентой нельзя использовать при наличии изгиба, поэтому вам не следует покупать эту конструкцию, если вам нужен изгиб. Точно так же, если вам предстоит пересечь сотни футов, подумайте о более эффективной конструкции, такой как роликовый конвейер с линейным валом, чтобы экономить энергию там, где это возможно.

Поведение, контроль и окружающая среда

Наконец, рассмотрите желаемое движение материала, степень контроля и среду, в которой будет работать конвейер.Если будет чрезмерное нагревание, пыль, грязь и влага, выберите более прочную конструкцию, например, цепной роликовый конвейер. Если требуется точное время и нулевое давление, изучите высокотехнологичные варианты роликовых конвейеров, которые обеспечат вам необходимую точность. Если вам просто нужен быстрый и низкотехнологичный способ перемещения объекта из точки A в точку B, возможно, вам не придется искать дальше, чем традиционный гравитационный или ленточный роликовый конвейер.

Сводка

В этой статье представлено понимание того, какие роликовые конвейеры, различные типы и их основное применение.Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

Источники:

1. https://people.engr.ncsu.edu/kay/mhetax/TransEq/Conv/
2. http://taylormhc.com/conveyors/
3. https://www.myodesie.com/wiki/index/returnEntry/id/3051
4. https://www.loganbearing.com
5. https://hytrol.com/Products/Accumulation/Zero-Pressure-Conveyor
6. http: // www.ashlandconveyor.com/informationcenter/resources/how-to-select-roller-conveyor

Конвейеры прочие изделия

• Автоматизированные конвейерные системы
• Лучшие поставщики конвейерных лент
• Общие сведения о конвейерных системах
• Все о винтовых конвейерах — типы, конструкция и применение
• Все о вертикальных конвейерах — типы, конструкция и применение
• Все о пластинчатых конвейерах — типы, конструкция и применение
• Все о пневматических конвейерах — типы, конструкция и применение
• Все о скребковых конвейерах — типы, конструкция и применение
• Все о ковшовых конвейерах — типы, конструкция и применение
• Все о подвесных конвейерах — типы, конструкция и применение
• Все о вибрационных конвейерах — типы, конструкция и применение
• Все о магнитных конвейерах — типы, конструкция и применение
• Все о вакуумных конвейерах — типы, конструкция и применение

Больше из Materials Handling

Роликовые конвейеры

| Гравитационные, приводные и приводные роликовые конвейеры

Наиболее полезен для:

• Упаковка
• Погрузочно-разгрузочные работы
• Переводы
• Сборка
• Обработка поддонов

mk North America предлагает широкий выбор роликовых конвейеров, включая гравитационные конвейеры, роликовые конвейеры с цепным приводом и роликовые конвейеры с приводом. Эти системы идеально подходят для продуктов с твердым плоским дном, таких как бочки, ящики, упакованные материалы и другие грузы в коробках. Роликовые конвейеры MK также отлично подходят для использования на линиях обработки поддонов.

Промышленные применения роликовых конвейеров включают производство, выполнение заказов, производство продуктов питания и напитков, машиностроение, печать, упаковку и многое другое.

Гравитационные роликовые конвейеры

Самая простая форма роликовых конвейеров, гравитационные конвейеры, которые позволяют продуктам скользить по линии на пластиковых или металлических роликах.Гравитационные конвейеры могут приводиться в действие силой тяжести при установке на спуске или вручную путем толкания продукта при установке на ровной поверхности.

Это дает преимущество работы без какой-либо моторизации или энергопотребления, что делает гравитационные конвейеры недорогим вариантом для транспортировки материалов.

Линия гравитационных конвейеров

mk North America RBS-P доступна с различной шириной, настраиваемой длиной, а также прямыми и изогнутыми модулями для обеспечения максимальной гибкости и производительности.

Отдельные продукты в линейке гравитационных роликовых систем RBS-P включают:

• RBS-P 2065 : с одним Т-образным пазом и рамой глубиной 75 мм
• RBS-P 2066 : с двумя Т-образными пазами и рамой глубиной 100 мм
• RBS-P 2255 : с двумя Т-образными пазами, рамой глубиной 120 мм и дополнительными боковыми щитками

Роликовые конвейеры с цепным приводом

В то время как гравитационные конвейеры работают, толкая продукты вручную или используя силу тяжести, роликовые конвейеры с цепным приводом приводятся в действие с помощью моторизованной тангенциальной цепи.

Приводные цепи интегрированы в боковые рамы и приводные ролики через внутренние подшипники и фиксированные оси, что позволяет использовать как прямые приводы, так и приводы скольжения для накопления.

Роликовые конвейеры RBT-P 2255 с цепным приводом от

mk идеально подходят для больших поддонов и позволяют устанавливать упоры и переходы между роликами для дополнительной универсальности.

Роликовые конвейеры с приводом

В приводных роликовых конвейерах некоторые или все ролики конвейера приводятся в действие, чтобы продвигать продукт по линии.В типичной системе один из девяти роликов приводится в действие внутренним двигателем и соединяется с неподвижными роликами с помощью ряда уплотнительных колец.

Идеально подходящие для небольших и легких грузов, приводные роликовые конвейеры RBM-P 2255 MK North America оснащены роликами с питанием 24 В и прилагаемыми картами привода. Доступна конфигурация зоны с несколькими интегрированными независимыми сегментами конвейера, позволяющими сегментировать, накапливать, останавливать или запускать продукт в различных точках линии.

---

Ищете индивидуальные варианты роликового конвейера?

Свяжитесь с нами онлайн или позвоните по телефону (860) 769-5500 .Наши опытные специалисты по продажам будут рады вам помочь.

Роликовые конвейеры

| Робот-агрегаты

Роликовые конвейеры с приводом | Робототехника — Der Automatisierungsbaukasten Интернет-магазин Контакт

Настроен и готов к немедленному использованию

Роликовые конвейеры с приводом — это конвейеры на 24 В для точной и эффективной транспортировки контейнеров, ботов или ящиков.Идеально подходит для аккумулирования при нулевом давлении, каждой зоной можно управлять отдельно. Блоки управления предварительно установлены внутри экструзии, закрыты и готовы к использованию (plug-and-play).

ICO_Info Создано в Sketch. Детали

Характеристики

ICO_Downloads Создано в Sketch. Загрузки

ICO_AnfrageСоздано в Sketch. Запросы

Данные CAD

• Роликовый конвейер с приводом, прямой R5S

  • Приводной ролик 24 В
  • Ролики из оцинкованной стали
  • Передача мощности с поликлиновым ремнем
  CAD Daten

• Приводной роликовый конвейер изогнутый R5C

  • Приводной ролик 24 В
  • Ролики из оцинкованной стали с пластиковым покрытием
  • Привод с поликлиновым ремнем

• Блок переноса 90 ° R5T

  • Перенос продуктов различных размеров на 90º
  • Может быть интегрирован в любую зону приводного роликового конвейера Прямой
  • Изменение ориентации коробки на 90º

• Поворотный стол R5R

  • Точная токарная обработка изделий
  • Экономия места
  • Сохраняет ориентацию коробки

• Факты

  • Разнообразие модулей роликовых конвейеров
  • Plug & play, полностью интегрированные органы управления
  • Поликлиновая ременная передача со встроенной защитной крышкой

• Преимущества

  • Модульная компоновка обеспечивает энергоэффективную транспортировку без давления во всех направлениях
  • Немедленное развертывание, экономия средств и времени
  • Безопасность и низкие эксплуатационные расходы

• Приложение

  • Накопление нулевого давления
  • Индексирование
  • Позиционирование

• Приводной ролик

  • Двигатель постоянного тока 24 В
  • Скорость 10-30 м / мин
  • Диапазон температур от + 2 ° C до + 40 ° C

• Стандартные размеры

  • Расстояние между роликами 80 мм, 105 мм, 160 мм
  • Ширина рамы 390 мм, 490 мм, 690 мм
  • Ширина транспортируемого продукта 300 мм, 410 мм, 600 мм
  • Стандартная длина ≤ 6000 мм

Уникальные преимущества конвейерной технологии точно в срок

Быстрая доставка и исключительная экономия времени: конвейерная технология роботов обеспечивает идеальное решение для вашего приложения.

• Впечатляющие сроки поставки

  • Срок изготовления вашего индивидуального ленточного конвейера: 1 неделя
  • Своевременная поставка
• • выберите любую стандартную ширину рамы от 40 мм до 1200 мм
  • выберите любую длину конвейера до 12 м, более длинные блоки доступны по запросу
  • предварительно собранные и регулируемые по высоте ножки в качестве опции
  • быстрая регулировка в соответствии с вашими индивидуальными требованиями

• Гибкость вариантов привода и положений

  • выбор варианта привода и положения двигателя
  • ременный привод ГРМ, не требующий обслуживания
  • экономящий место прямой привод
• • стандартная скорость составляет от 2 до 2.От 6 м / мин до 58 м / мин
  • более высокие скорости доступны по запросу
  • Регулятор скорости опционально
• • ролики диаметром 40 мм, 50 мм или 80 мм
  • носовая планка (диаметр 16 мм) для переноса мелких деталей
• • накопительная лента
  • ленты с низким и высоким коэффициентом трения
  • ленты с повышенной износостойкостью для абразивных и коррозионных материалов

• Полностью интегрированная конвейерная система

  • совместим со всеми нашими экструзионными размерами
  • рама, построенная со стандартной системой экструзии
  • доступный Т-образный паз на 3 сторонах конвейерной рамы
  • это позволяет быстро и легко прикрепить аксессуары или структурные элементы (т. е.е. упоров) к станине станка
• • кратчайшие сроки поставки
  • быстрое конфигурирование вашего конвейера по индивидуальному заказу
  • каждый ленточный конвейер поставляется полностью собранным и протестированным
  • отличное соотношение цена / качество
• • саморегулирующийся предохранительный кожух между роликом ленточного конвейера и станиной ползуна
  • кожух зубчатого ремня с окном для визуального осмотра
  • полная документация, соответствующая последней Директиве по машинному оборудованию

Форма запроса

Присылайте нам свои запросы, мы будем рады предоставить более подробную информацию!

ICO_PfeilСоздано в Sketch. ICO_PfeilСоздано в Sketch.

Мы используем файлы cookie на нашем веб-сайте. Некоторые из них очень важны, а другие помогают нам улучшить этот веб-сайт и улучшить ваш опыт.

Принять все

Сохранить

Индивидуальные настройки защиты данных

Детали файлов cookie Политика конфиденциальности Отпечаток

Настройки конфиденциальности

Здесь вы найдете обзор всех используемых файлов cookie. Вы можете дать свое согласие на использование целых категорий или отобразить дополнительную информацию и выбрать только определенные файлы cookie.

Имя	Borlabs Cookie
Провайдер	Eigentümer dieser Веб-сайт
Назначение	Speichert die Einstellungen der Besucher, die in der Cookie Box von Borlabs Cookie ausgewählt wurden.
Название файла cookie	Borlabs-печенье
Срок действия cookie	1 Яр

Inhalte von Videoplattformen und Social-Media-Plattformen werden standardmäßig blockiert. Венн Cookies von externen Medien akzeptiert werden, bedarf der Zugriff auf diese Inhalte keiner manuellen Einwilligung mehr.

Показать информацию о файлах cookie Скрыть информацию о файлах cookie

Роликовый конвейер Для монтажной рамы

• Дом
• Роликовый конвейер Для монтажной рамы

Роликовый конвейер Для монтажной рамы

Описание

Позволяет вставить монтажную пластину со стороны корпуса прямо от монтажной рамы.Подходит для монтажной рамы 300 ENH.

Новый
Это новый продукт. Этого товара пока нет в наличии.

Активный
Этот товар можно найти в активных торговых документах (каталог, прайс-лист или Интернет).

Пассивный
Этот товар больше не может быть найден в активных торговых документах. Товар все еще можно будет доставить до окончательного срока годности.

Limited
Этот товар больше не производится.Существующие запасы подлежат продаже.

Срок действия истек (EOS): конец продаж
Этот товар больше не доступен в качестве стандартного товара и сохраняется только для предоставления документации существующим клиентам.

0,00 руб.

Связанные категории

Роликовые конвейеры: применение на складе — Interlake Mecalux

25 октября 2019

Роликовые конвейеры — это промышленная система , предназначенная для транспортировки, накопления и распределения товаров между различными точками на складе.Также их можно использовать для подключения различных логистических складов или производственных центров к собственным складам компании.

Роликовые конвейеры экономят время и повышают эффективность повторяющихся перемещений груза за счет предварительно нанесенных схем за счет сокращения количества ручных операций с товарами.

В нашей статье мы разберем основные характеристики роликовых конвейеров, их основные применения на складе, а также плюсы и минусы их использования.

Как работают роликовые конвейеры?

Конвейеры — это автоматическая система для транспортировки товаров.Эти наборы роликов несут груз и перемещают его по цепи .

В целом, их электродвигатели перемещают единичные грузы безопасным и контролируемым образом, хотя они также могут приводиться в движение силой тяжести.

Основными составными частями роликовых конвейеров являются…

• Ролики : металлические цилиндры, вставленные в конструкцию вместе с металлической осью и двумя подшипниками. Этот компонент варьируется в других типах конвейеров, заменяемых ремнями или цепями. Ролики, ремни и цепи часто объединяются в одной цепи.
• Металлическая конструкция и ножки : поддерживают ролики и изготовлены из различных типов стали в зависимости от веса, который они должны выдерживать. Их функция: компоненты определяют направление движения цепи.
• Кривые : изогнутые движения могут быть созданы с помощью различных методов, таких как длина изогнутых роликовых конвейеров , поворотных столов или путем вставки цепей в конвейерный блок (изменение направления движения).
• Электрические компоненты : вся электрическая установка, которая обеспечивает перемещение нагрузки по цепи, а также двигатели и силовые коробки.Требования к мощности будут зависеть от скорости и веса перемещаемого груза.
• Элементы безопасности : либо механические устройства, такие как упоры, либо датчики, такие как фотоэлементы обнаружения. Таким образом, вы всегда знаете, где находится нагрузка, и можете передать эту информацию управляющему программному обеспечению.

В любой сложной цепи с приводом от двигателя роликовые конвейеры работают под управлением управляющего программного обеспечения (Galileo в случае Interlake Mecalux). Он выполняет перемещения и в автоматизированных хранилищах подпадает под действие системы более высокого уровня, которая действует как мозг склада: WMS.

Фотоэлементы, установленные на контуре роликового конвейера, позволяют определять местонахождение товара.

Основные области применения роликовых конвейеров на складе

1. Прием, распределение и отправка товаров

Роликовые конвейеры часто устанавливаются в зонах приема и отправки. Говорим ли мы о поддонах или небольших упаковках (например, ящиках), роликовые конвейеры устанавливаются рядом с этими участками на…

• Подготовьте каналы предварительной нагрузки : каналы роликового конвейера включены в зоне отгрузки товаров, особенно при работе с поддонами.В результате поддоны размещаются перед погрузочными площадками по заказам или маршрутам. Теперь они готовы к погрузке на грузовики, обычно с ручным или электрическим погрузочно-разгрузочным оборудованием.
• Имеют накопительные каналы для разгрузки грузовиков : процессы приема товаров сильно различаются, если они предназначены для поддонов или ящиков, и если источником является производственное предприятие или грузовики. Затем используются конвейеры для размещения поддонов, ожидающих разделения на прорези или распаковки / разделения. Если вы работаете с ящиками, другой способ использования роликовых конвейеров — построить стартовую точку трассы рядом с доками.
• Автоматическая загрузка и разгрузка : эта операция может выполняться автоматически благодаря серии встроенных цепных конвейерных платформ в погрузочно-разгрузочных доках. Таким образом, они могут выглядеть, например, как автоматизированный склад Siro Group в Испании.

Иногда используется гидравлический подъемный стол для подачи тяжелых грузов на контур роликового конвейера. Этот стол поднимает поддоны на нужную высоту. Если цепь находится заподлицо с землей, конвейер заканчивается E-образными выпускными отверстиями для операций с тележкой для поддонов.

В начале цепи лучше всего установить контрольно-пропускных пунктов для проверки того, что товары, поступающие в цепь, находятся в идеальном состоянии (размеры, вес, состояние поддона).

Интегрированный входной контрольно-пропускной пункт в цепи конвейера

2. Связь между различными зонами склада

Можно спроектировать большое количество цепей с роликовыми конвейерами для соединения различных участков склада. Самые простые из них могут быть мгновенно интегрированы в стандартные склады благодаря системе plug & play .У них есть одна точка отправления и одна точка назначения .

Однако роликовые конвейеры занимают центральное место в автоматизированных складах: они являются незаменимым элементом высокотехнологичного перемещения всех типов грузов .

Таким образом, роликовых конвейеров:

1. Облегчить перемещение грузов между производственными площадями и складами и / или между разными складами

Схема спроектирована с учетом движения товаров, доступной площади и планировки склада.Они могут растянуться на многие мили. Например, единственная линия связи между производственным центром и складом Venis (группа компаний Porcelanosa), спроектированная и установленная Mecalux, имеет роликовые конвейеры протяженностью в полмили.

Кроме того, эти цепи могут быть легко интегрированы с другими дополнительными системами, такими как челночные вагоны (при работе с поддонами) или подвесные конвейеры или электрифицированные монорельсовые системы (для легких грузов).

2. Они соединяют главные конвейерные системы складского помещения со станциями комплектации

• Простые контуры : обычно проходят между стеллажами для комплектации.Конвейер заполнен операторами, которые собирают продукты или заказы с полок и размещают их на конвейере. Этот конвейер отвечает за доставку ящиков в зону отгрузки… как это происходит на складе Interlake Mecalux, спроектированном для ликероводочного дивизиона штата Айдахо.
• Сложные схемы : роликовые конвейеры должны использоваться для разгрузки поддонов и / или контейнеров, которые были автоматически удалены кранами-штабелерами. Эти схемы объединены с станциями сборки и проверки , где персонал работает над подготовкой заказа (отбор, упаковка, стрейч-упаковка, маркировка, документация). Обычно металлическая сетка закрывает зону для более безопасных условий.

К наиболее сложным цепям роликовых конвейеров относятся автоматические классификаторы или сортировщики ящиков. Это позволяет автоматически распределять товары через соответствующие точки выхода с отслеживанием каждого этапа.

3. Связь между этажами

Преодоление разницы в высоте на складе — еще один аспект, который можно компенсировать конвейерами. Это можно сделать с помощью разных решений:

• Мостовые конвейеры обычно комбинируются с роликовыми и ленточными конвейерами.Они широко используются на складах с интенсивным сбором, таких как склад французской автомобильной компании PAVI-Group.
• Подъемники для поддонов с конвейерными блоками , которые работают по той же логике, что и подъемники, соединяющие разные этажи.
• Спиральные конвейеры , как мы видели на складе DECASA. Они бегут как вверх, так и вниз.

Преимущества и недостатки складских роликовых конвейеров

Теперь, когда мы рассмотрели основные области применения роликовых конвейеров внутри компании, давайте остановимся на некоторых плюсах и минусах с точки зрения их использования.

Преимущества роликовых конвейеров…

• Универсальная схемотехника . Практически для любой ситуации найдутся решения: маршруты, нагрузки, склоны…
• Это очень быстрая и безопасная система транспортировки грузов благодаря различным датчикам и устройствам. Это снижает риск повреждения товара. Они также выдерживают большие нагрузки.
Конвейеры
• — это очень надежное, давно зарекомендовавшее себя решение в секторе складской логистики, которое, несомненно, доказывает свою ценность.
• Его детали прочные и долговечные. , так что это вложение, которое окупится и окупится на долгие годы.

Недостатки роликовых конвейеров…

• Очистка : несмотря на то, что Mecalux разработал специальные решения для решения этой проблемы, сложность системы затрудняет очистку склада по сравнению, например, с подвесными конвейерами.
• Занимает много места : конечно, установка конвейеров ограничивает доступное пространство в планировке склада (т.е. операторы и перемещающееся оборудование), и это необходимо учитывать.

Разработка автоматизированного проекта требует глубоких знаний складских операций и функций автоматических систем… , таких как роликовые конвейеры. Думаете автоматизировать свой склад? Связаться! Мы ответим на все ваши вопросы. Позвольте нам проанализировать вашу ситуацию и составить для вас индивидуальный проект улучшения.

Конвейерные Роликовые Производители / Поставщики | ПВХ, алюминий, оцинковка, стальные конвейерные ролики

Conveyor Systems & Engineering, Inc.представляем самые универсальные конвейерные ролики для любого применения. Созданные с использованием высококачественных систем роликовых конвейеров и рассчитанные на самые суровые условия эксплуатации, наши ролики обеспечивают функциональность и полезность, которым вы можете доверять.

Широкий спектр материалов

Является ли коррозия проблемой для вашего перерабатывающего или производственного бизнеса? Вам следует рассмотреть наш пластиковый ролик или один из других наших неагрессивных вариантов. В таком случае обратите внимание на наши конвейерные ролики из ПВХ, пластиковые конвейерные ролики, нейлоновые конвейерные ролики или конвейерные ролики из нержавеющей стали.

Вам нужны самые прочные конвейерные ролики? У нас есть специальные роликовые конвейеры для тяжелых условий эксплуатации, которые вам нужны. Производители конвейерных роликов могут предоставить вам конвейерные ролики для тяжелых условий эксплуатации, стальные конвейерные ролики и надежные промышленные ролики.

Широкий спектр применения

Вам нужны запасные конвейерные ролики для складских роликовых конвейеров? Производители ваших конвейерных роликов предлагают экономичные гравитационные роликовые конвейеры и сменные гравитационные ролики. Возможно, вам нужно переместить материалы в гору. Наши специалисты проведут вас через процесс выбора идеального конвейерного ролика для вашего предприятия.

Роликовые конвейеры по индивидуальному заказу

У вашего предприятия есть уникальные потребности, и поэтому вам необходимо специальное системное решение с роликовыми конвейерами, которое позволит вам работать с максимальной производительностью. Вы можете воспользоваться нашими конвейерными роликами, но у нас есть гораздо больше. Компания Conveyor Systems & Engineering, Inc. работает более 25 лет.Мы принимаем во внимание множество факторов, чтобы предложить решения, которые решат все ваши проблемы, включая нестандартные конвейерные ролики со звездочками, которые являются рентабельными и эффективными.

Приходите в Conveyor Systems & Engineering, Inc. для любых ваших нужд

Мы поможем вам найти лучшее оборудование для замены конвейерных роликов для ваших приложений, а также предоставим услуги по ремонту. Чтобы узнать больше о наших конвейерных роликах и услугах, которые мы можем предложить, позвоните сегодня по телефону (866) 9-ROLLER.

• Складские роликовые конвейеры
• Стальные конвейерные ролики
• Стальные ролики с подшипниками
• Конвейерные ролики из ПВХ
• Нейлоновые конвейерные ролики
• Конвейерные ролики из нержавеющей стали
• Роликовые ролики 901 для тяжелых условий эксплуатации Пластиковый конвейер 9010
• Гравитационные сменные ролики
• Промышленные ролики
• Замена конвейерных роликов
• Конвейерные ролики со звездочками
• Стальные конвейерные ролики для тяжелых условий эксплуатации

Увеличенная производительность рабочего процесса

Для загруженного склада требуются надежные решения для максимальной производительности.Несмотря на то, что затраты на рабочую силу и время доставки могут выматывать ваш бюджет, установка высококачественных конвейерных роликов может значительно увеличить производительность вашего рабочего процесса. Ускоряя процессы, которые вы используете для доставки ваших товаров, с помощью высококачественных конвейерных роликов, вы увидите преимущества во многих аспектах вашего предприятия. Благодаря уменьшению нагрузки на ваших сотрудников для удовлетворения требований, а также более безопасной и эффективной рабочей среде вы увидите более высокий уровень удовлетворенности клиентов и, что наиболее важно, увеличение вашей прибыли.

Улучшенные меры безопасности для любого склада или объекта

Conveyor Systems & Engineering, Inc. стремится предоставить самые безопасные и надежные ролики, подходящие для любой системы или процесса на загруженном рабочем объекте, независимо от того, использует ли конвейер силу тяжести или приводной механизм действия. Сильный и продолжительный эффект достигается благодаря самосмазке, предлагаемой на многих наших роликах. Подходящие для целого ряда применений, включая транспортировку пищевых продуктов, транспортировку химикатов, перемещение летучих материалов и складирование большой емкости, наш ассортимент конвейерных роликов подкреплен нашей гарантией обслуживания, которая обеспечивает безопасное и эффективное использование, последовательное и долговечное.

Решения с регулируемой скоростью для точных требований использования

Не существует двух одинаковых объектов, поэтому Conveyor Systems & Engineering, Inc. предлагает ряд опций, специально созданных для соответствия вашей скорости работы. В частности, роликовая конвейерная система серии 3000 разработана с учетом самых строгих требований к точности, предлагая гравитационные, медленные или высокоскоростные приложения, в то время как серия 2000 предлагает специализированное использование для гравитационных и низкоскоростных приложений.Благодаря нашему диапазону опций и стремлению предоставить индивидуальную и комплексную стратегию проектирования и реализации, наши ролики обеспечивают успех и прибыльность для любого объекта.

Экономичный подход к управлению временем

Внедрение надежного конвейерного роликового решения на вашем предприятии не должно быть дорогостоящим усилием, как раньше. Conveyor Systems & Engineering, Inc. предлагает самый широкий ассортимент конвейерных роликов, предназначенных для снижения накладных расходов и экономии вашего времени.За счет автоматизации процессов транспортировки на предприятии с помощью более прочных и долговечных роликов первоначальные вложения в установку конвейерных роликов позволят вам сэкономить деньги на трудозатратах. С упором на долговечность и возможность использования в широком спектре областей применения наши ролики намного превосходят более дорогие изделия.

Оцените преимущества конвейерных роликов

Установка высококачественных роликов на ваш существующий конвейер может творить чудеса с вашими системами. Conveyor Systems & Engineering, Inc.предоставляет ряд универсальных решений, повышающих эффективность, снижающих шум и предотвращающих износ вашей системы. Все ролики нашей серии отличаются высочайшим мастерством, призванным продлить срок службы вашей системы, независимо от того, насколько интенсивно она используется. Наша опытная команда может помочь вам выбрать правильный тип ролика для вашего существующего конвейерного оборудования, чтобы максимизировать производительность вашего предприятия. Наш диапазон опций обеспечивает легкую интеграцию в любую систему транспортировки материалов.

Подержанный роликовый конвейер для продажи

Подержанный роликовый конвейер

---

Магазин подержанный гравитационный конвейер

ASI перевозит подержанных роликовых конвейеров различных производителей. Некоторые из предлагаемых нами подержанных конвейеров: Rapistan, Matthews, Automotion, Alvey, Bestflex, Hytrol, Omni, TWG, Roach, Metzgar, Bushman и гравитационные конвейеры Ermanco.

Гравитационный конвейер может также называться: тяжелый роликовый конвейер, части гравитационного роликового конвейера, тяжелый гравитационный роликовый конвейер, гравитационный колесный конвейер, роликовый конвейер и автономный конвейер

Гравитационный роликовый конвейер — это бессильная безнапорная конвейерная система для транспортировки продукции по складу. Их можно настроить на спуске, чтобы продукты текли автоматически с большой отметки на низкую. Их также можно установить горизонтально, чтобы продукты перемещались вручную, что идеально подходит для областей, где необходимо перемещать продукты вручную. Гравитационный роликовый конвейер используется с силовым конвейером для создания полной конвейерной системы.

Гравитационный конвейер бывает двух типов: роликовый и роликовый. Конвейер с роликовыми колесами очень легкий и используется для средних и легких задач.Он содержит множество индивидуально вращающихся «коньковых» колес в каждом ряду для транспортировки продукта. Этот тип гравитационного конвейера требует очень небольшого шага для автоматической транспортировки продуктов, но может использоваться только с продуктами с плоским дном, такими как коробки, , лотков, , лотков и , контейнеров, . Изгибы конвейера с коньковыми колесами (45 и 90 градусов) также могут быть добавлены для перемещения продуктов за углы или другие препятствия на складе.

Гравитационный роликовый конвейер немного более тяжелый, он также может перемещать грузы по горизонтали или по наклону.Роликовые конвейеры позволяют транспортировать продукты без плоского дна, такие как поддоны, и к системе также могут быть добавлены изгибы (45 или 90 градусов). В дополнение к изогнутым секциям конвейеров с роликовыми роликами и роликовыми роликами, имеется также гибкий конвейер , который поставляется как с роликовыми колесами, так и с роликовыми роликами. Гибкий конвейер также работает под действием силы тяжести, способен преодолевать углы и другие препятствия, а также может расширяться и сжиматься до необходимой длины. Это идеально подходит для создания временных конвейерных линий рядом с зонами отгрузки и приема для быстрой и эффективной загрузки и разгрузки грузовиков.

Почему покупать б / у? Большинство людей в наши дни скептически относятся к тому, что видят большую экономию при покупке подержанных.

Описание	Позволяет вставлять монтажную пластину со стороны корпуса прямо от монтажной рамы.Подходит для монтажной рамы 300 ENH.
Подходит для артикула	4050.300
Единица упаковки	1 шт.
EAN	4028177804722
Номер таможенного тарифа	84662020
Описание продукта (длинный)	Роликовый конвейер для монтажной рамы
