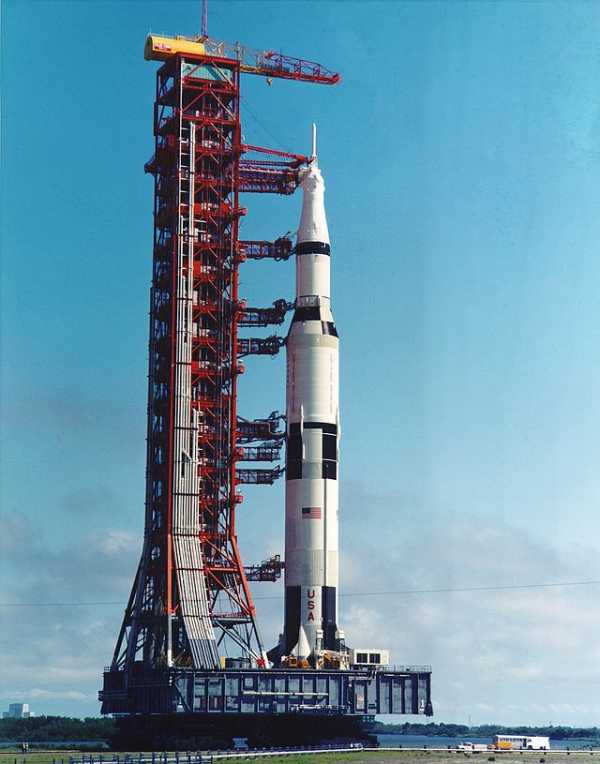

Перевозка ракеты «Сатурн V» Транспортёр в 1966 году

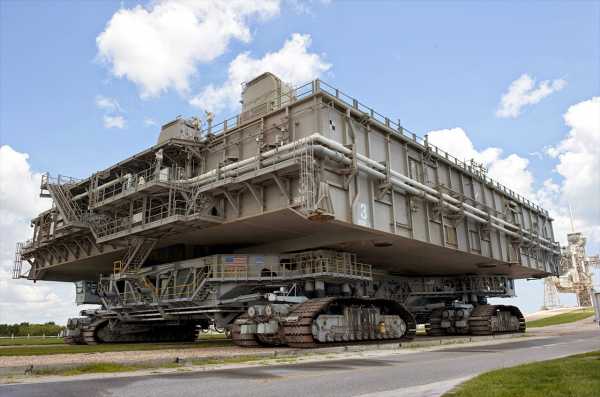

Гусеничный транспортёр НАСА (англ. crawler-transporter NASA) — гусеничный транспортер, который первоначально использовался для перевозки ракет «Сатурн V» (в рамках программы «Аполлон» и для запуска орбитальной станции «Скайлэб»), а также «Сатурн IB» (при пилотируемых полетах на «Скайлэб» и в проекте «Союз» — «Аполлон»). До недавнего времени использовался для транспортировки «Космического челнока» из монтажно-испытательного корпуса на стартовый комплекс.

Существует два экземпляра транспортёра «Ханс» и «Франц». Они были разработаны компанией Bucyrus International и построены компанией Marion Power Shovel Co. (компании специализируются на производстве карьерной техники) в 1965 году за $14 млн за каждый. Когда они были построены, они являлись крупнейшими образцами самоходной техники в мире.[1] Гусеничный транспортёр весит 2400 тонн и состоит из платформы на четырёх тележках, каждая из которых снабжена двумя гусеницами. Специальная гидравлическая система с высокой точностью удерживает платформу в горизонтальном положении. Каждая гусеница состоит из 57 соединённых шарнирно звеньев (траков), каждый трак весит около 900 кг. Длина машины 40 м, ширина 35 м, она может перевозить грузы весом до 6 тысяч тонн. Машина управляется водителем, который сидит в одной из двух кабин, расположенных спереди и сзади транспортного средства. Максимальная скорость составляет 1,6 км/ч в загруженном состоянии и 3 км/ч без груза. Транспортёр должен перевозить «челноки» на расстояние 5,6 км, средняя продолжительность поездки составляет 5 часов. Привод состоит из 16 тяговых электродвигателей, которые получают ток от четырёх генераторов мощностью 1000 кВт каждый. Генераторы приводятся в действие двумя дизельными двигателями мощностью 2750 л. с. (2050 кВт) каждый. Топливный бак имеет объем 19 м³. Космический корабль располагается на специальной конструкции — так называемой «мобильной пусковой платформе» (англ. Mobile Launcher Platform), которая представляет собой прямоугольную двухэтажную платформу длиной 49 м и шириной 41 м. Масса платформы 3730 тонн. Таким образом, вместе с «челноком» (который транспортируется с незаправленным центральным баком) гусеничный транспортер перевозит 5000 тонн груза.[2]

Ремонт, модернизация и возможная замена[ | ]

Срок службы данного транспортного средства согласно как законам штата Флорида, так и федеральным отсутствует, но меры по модернизации и повышению эффективности проводились многократно. Заменялась на более эффективную топливная аппаратура, по мере износа старые компрессоры заменялись на новые более мощные, также был подвергнут турбированию сам дизель, что уменьшило расход топлива. Рассматривается возможность установки более мощного асинхронного генератора и более эффективных и мощных асинхронных электромоторов, решается вопрос установки тяговых аккумуляторов (возможно даже литиевых, так как во Флориде отсутствует проблема морозов). В то же время на такой машине практически невозможно использовать рекуперативную энергию за отсутствием инерции и маленькой скорости. В начале 2000-х годов ГТ НАСА был снабжен системами кругового видеонаблюдения, спустя 9 лет они были заменены на более новые и мощные. Так же не исключается установка аппарели для перевозки других грузов.

Изображения[ | ]

ru-wiki.ru

Гусеничный транспортер NASA: kiri2ll

Несмотря на то, что программа «Аполлон» давно закрыта, один из созданных в ее рамках аппаратов все еще находится в строю и в этом году отмечает свое 50-летие. Речь идет о построенных еще в 1965 двух гигантских гусеничных транспортерах NASA. Изначально, они создавались  для транспортировки от цеха вертикальной сборки к стартовой площадке ракет «Сатурн V». После того, как лунная программа была завершена, транспортеры нашли применение в рамках программ «Скайлэб» и «Союз-Аполлон», а затем  в течении 30 лет занимались перевозкой челноков. Собственные имена транспортеров – «Ханс» и «Франц».

«Ханс» и «Франц» весят по 2700 тонн и представляют собой платформу на четырех сдвоенных гусеничных приводах, состоящих из 57 соединённых шарнирно звеньев,  каждый из которых весит около 900 килограмм.  Длина машины равна 40 метрам, ширина 35 метров, высота в зависимости от конфигурации составляет от 6 до 8 метров. Максимальная скорость составляет 1,6 километров в час  в загруженном состоянии и 3.2 километра в час без груза. Таким образом на то, чтобы преодолеть 5.6 километровый участок отделяющий цех вертикальной сборки до Стартового комплекса 39, у них уходило около четырех часов.

Самым тяжелым грузом из тех, которые доводилось возить транспортерам, были установленные на мобильной пусковой платформе  ракеты «Сатурн V» с кораблем «Аполлон» – общий вес данной конструкции составлял около 5 600 тонн. Пусковая платформа с установленным на нее Спейс Шаттлом, твердотопливными ускорителями и незаправленным топливным баком весила несколько меньше – всего 4980 тонн.Привод транспортера состоит из 16 тяговых электродвигателей, которые получают ток от четырех генераторов мощностью 1 000 кВт каждый. Генераторы приводятся в действие двумя дизельными двигателями мощностью 2 750 л.с. (2 050 кВт) каждый. Другая пара электрогенераторов на 750 кВт, приводимая в действие двумя дизельными двигателями мощность 1065 л.с. вырабатывает электроэнергию для освещения, дополнительных систем и гидравлической системы, поддерживающей верхнюю палубу транспортера в строго горизонтальном положении. Еще два генератора мощностью 150 кВт требуются для питания мобильной пусковой платформы. Расход топлива у данного чуда техники составляет 350 литров топлива на километр, всего же топливный бак транспортера вмещает 19 000 литров. За годы службы, транспортеры прошли 3150 и 3350 километров. Стоимость постройки каждого из них  в ценах 1964 года составила 14 миллионов долларов.Несмотря на закрытие программы «Спейс шаттл», транспортеры все еще остаются в строю и в настоящее время они проходят модернизацию. В ее рамках «Франц» получит новые генераторы, а его шасси и корпус будут укреплены, что позволит ему перевозить до 8000 тонн. Это позволит задействовать его для перевозки сверхтяжелых ракет SLS. «Ханс» же планируется использовать для коммерческих запусков.

kiri2ll.livejournal.com

Гусеничный транспортёр НАСА — Википедия

Материал из Википедии — свободной энциклопедии

Перевозка ракеты «Сатурн V» Транспортёр в 1966 году

Гусеничный транспортёр НАСА (англ. crawler-transporter NASA) — гусеничный транспортер, который первоначально использовался для перевозки ракет «Сатурн V» (в рамках программы «Аполлон» и для запуска орбитальной станции «Скайлэб»), а также «Сатурн IB» (при пилотируемых полетах на «Скайлэб» и в проекте «Союз» — «Аполлон»). До недавнего времени использовался для транспортировки «Космического челнока» из монтажно-испытательного корпуса на стартовый комплекс.

Существует два экземпляра транспортёра «Ханс» и «Франц». Они были разработаны компанией Bucyrus International и построены компанией Marion Power Shovel Co. (компании специализируются на производстве карьерной техники) в 1965 году за $14 млн за каждый. Когда они были построены, они являлись крупнейшими образцами самоходной техники в мире.[1] Гусеничный транспортёр весит 2400 тонн и состоит из платформы на четырёх тележках, каждая из которых снабжена двумя гусеницами. Специальная гидравлическая система с высокой точностью удерживает платформу в горизонтальном положении. Каждая гусеница состоит из 57 соединённых шарнирно звеньев (траков), каждый трак весит около 900 кг. Длина машины 40 м, ширина 35 м, она может перевозить грузы весом до 6 тысяч тонн. Машина управляется водителем, который сидит в одной из двух кабин, расположенных спереди и сзади транспортного средства. Максимальная скорость составляет 1,6 км/ч в загруженном состоянии и 3 км/ч без груза. Транспортёр должен перевозить «челноки» на расстояние 5,6 км, средняя продолжительность поездки составляет 5 часов. Привод состоит из 16 тяговых электродвигателей, которые получают ток от четырёх генераторов мощностью 1000 кВт каждый. Генераторы приводятся в действие двумя дизельными двигателями мощностью 2750 л. с. (2050 кВт) каждый. Топливный бак имеет объем 19 м³. Космический корабль располагается на специальной конструкции — так называемой «мобильной пусковой платформе» (англ. Mobile Launcher Platform), которая представляет собой прямоугольную двухэтажную платформу длиной 49 м и шириной 41 м. Масса платформы 3730 тонн. Таким образом, вместе с «челноком» (который транспортируется с незаправленным центральным баком) гусеничный транспортер перевозит 5000 тонн груза.[2]

Ремонт, модернизация и возможная замена

Срок службы данного транспортного средства согласно как законам штата Флорида, так и федеральным отсутствует, но меры по модернизации и повышению эффективности проводились многократно. Заменялась на более эффективную топливная аппаратура, по мере износа старые компрессоры заменялись на новые более мощные, также был подвергнут турбированию сам дизель, что уменьшило расход топлива. Рассматривается возможность установки более мощного асинхронного генератора и более эффективных и мощных асинхронных электромоторов, решается вопрос установки тяговых аккумуляторов (возможно даже литиевых, так как во Флориде отсутствует проблема морозов). В то же время на такой машине практически невозможно использовать рекуперативную энергию за отсутствием инерции и маленькой скорости. В начале 2000-х годов ГТ НАСА был снабжен системами кругового видеонаблюдения, спустя 9 лет они были заменены на более новые и мощные. Так же не исключается установка аппарели для перевозки других грузов.

Изображения

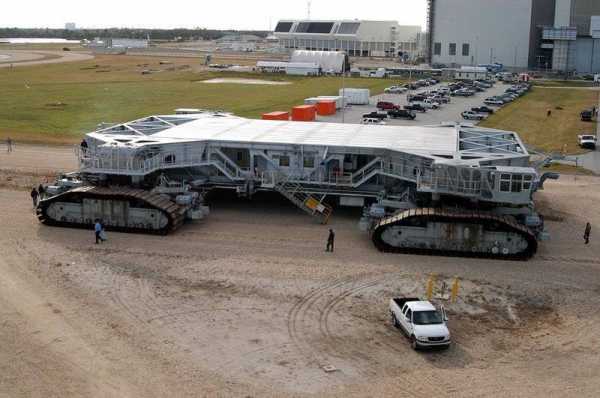

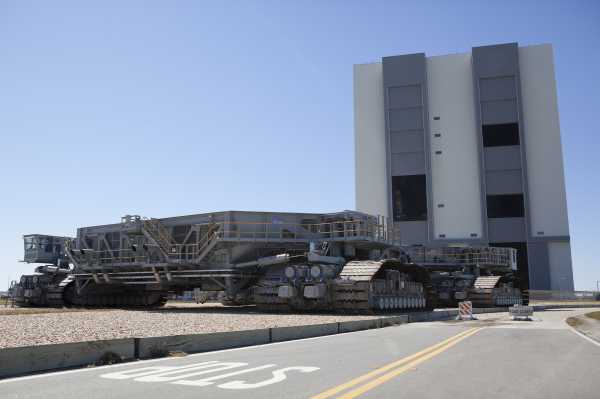

  • Транспортер # 2, обкатка после замены траков гусениц декабрь 2004 года

  • Каждый трак весит около 900 кг

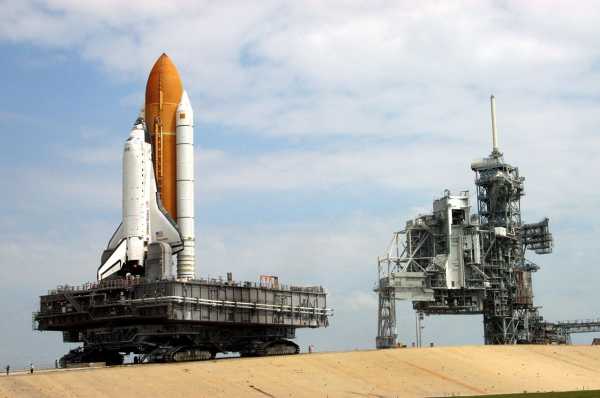

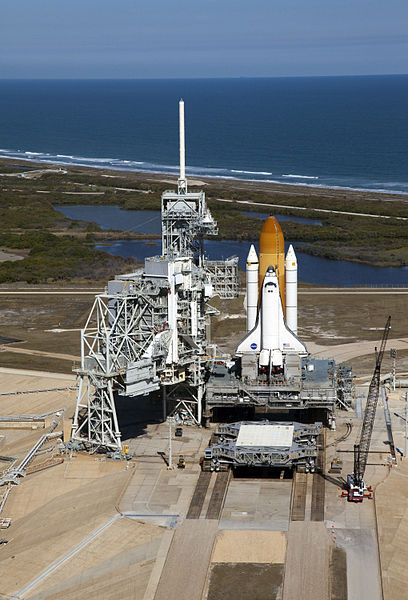

  • Перевозка Шаттла Atlantis
