Трансформаторы ТС-25, ТС-26, ТС-27 - В помощь радиолюбителю


Трансформаторы силовые ТС-25, ТС-27.

Силовые трансформаторы ТС-25, ТС-27 устанавливались в блоках питания переносных, черно-белых телевизорах.
Номинальная мощность трансформаторов около 20 ватт.
Сердечник этих трансформаторов П-образный, сечением 20х20.
Катушки трансформаторов выполнены симметрично и намотаны по половине на каждом керне. Содержат они по одной первичной и вторичной обмотке, которые соединяются последовательно.
Напряжение ХХ каждой вторичной полу-обмотки 8,5-9,5 вольт, общее напряжение 16-20 вольт.
Номинальный ток нагрузки вторичной обмотки около 1,2 А.
Трансформатор ТС-27 отличается от ТС-25 лишь тем, что не имеет в первичной обмотке вывода на 127 вольт.

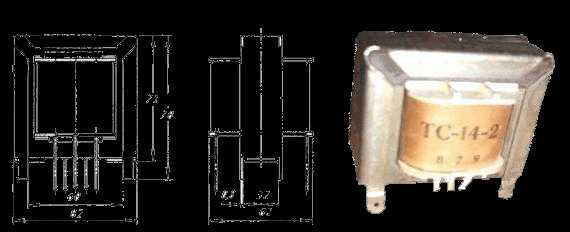

Общий внешний вид трансформаторов ТС-25, ТС-27, изображен ниже на рисунке.
Необходимо иметь в виду, что приведённые здесь моточные данные, могут отличаться на имеющиеся у Вас трансформаторы, в связи с изменениями ТУ, заводов изготовителей, прошествии времени и прочих условий и их следует принимать, только как основу. При  необходимости определить более точно количество витков обмоток имеющегося у Вас трансформатора, намотайте дополнительную обмотку с известным количеством витков, замерьте на ней напряжение и по полученным данным просчитайте ваш трансформатор.

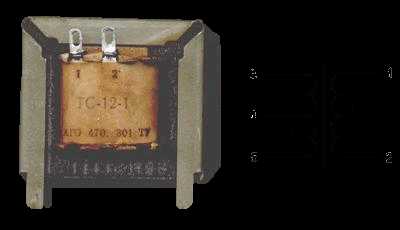

Рисунок 1. Внешний вид трансформаторов ТС-25, ТС-27.

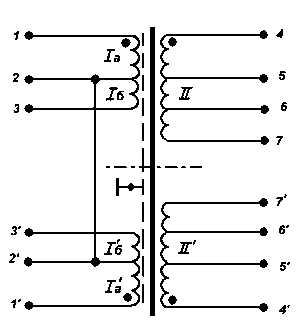

Рисунок 2. Схемы трансформаторов ТС-25, ТС-27.

Таблица 1. Моточные данные трансформаторов ТС-25, ТС-27.

Обозначение

NN выводов

Число витков

Провод: марка и диаметр, мм

Напряжение ном. В

ТС-25

1-2-3
1'-2'-3'
4-5
4'-5'

510+80
510+80
43
43

ПЭВ-2 0,22
ПЭВ-2 0,22
ПЭВ-2 0,71
ПЭВ-2 0,71

110+17
110+17
8,5
8,5

ТС-27

1-2
1'-2'
3-4
3'-4'

510
510
43
43

ПЭВ-2 0,22
ПЭВ-2 0,22
ПЭВ-2 0,71
ПЭВ-2 0,71

110
110
8,5
8,5

Трансформатор силовой ТС-25-1.

Силовой трансформатор ТС-25-1, так же предназначен для блоков питания аппаратуры на полупроводниковых приборах. Его сердечник изготовлен из штампованных Ш-образных пластин, размером УШ19х38.
Схема этого трансформатора изображена ниже, на рисунке №3. Напряжения на выводах и моточные данные, приведены ниже в таблице №2.

Подключение сети 220 вольт к первичной обмотке трансформатора ТС-25-1, производится к выводам 2 и 5, и между выводами 3 и 4, устанавливается перемычка.

Рисунок 3. Схема трансформатора ТС-25-1.

Таблица 2. Моточные данные трансформаторов ТС-25-1.

Обозначение

Сердечник

NN выводов

Число витков

Провод: марка и диаметр, мм

Напряжение

ТС-25-1

УШ19х38

1-2-3
4-5-6
8-9-10
11-12

74+464
464+74
109+110
27

ПЭВ-1 0,2
ПЭВ-1 0,2
ПЭВ-1 0,49
ПЭВ-1 0,67

17+110
110+17
25+25
6,1


Трансформатор силовой ТС-26.

Трансформатор силовой ТС-26, предназначался для блоков питания аппаратуры, выполненной на транзисторах.
Сердечник трансформатора ТС-26, изготовлен из штампованных Ш-образных пластин, размером Ш19х33, так же он может быть и ленточным, разрезным, размером ШЛ19х33.

Трансформатор имеет две вторичные обмотки. Схема трансформатора изображена на рисунке 4, моточные данные, приведены в таблице №3.

Рисунок 4. Схема трансформатора ТС-26.

Таблица 3. Моточные данные трансформатора ТС-26.

ОбмоткаНомера выводовКоличество витковПроводСопротивление, ОмНапряжение, ВТок, А
I1 - 2720ПЭВ-1 0,2725127/2200,2/0,11
2 - 3540ПЭВ-1 0,239
II4 - 595ПЭВ-1 0,511,216,50,6
5 - 695ПЭВ-1 0,511,216,50,6
III7 - 830ПЭВ-1 0,350,85,00,8

Трансформатор силовой ТС-26-1.


Сердечник трансформатора ТС-26-1 (ШЛ), сечением 16х25 изготовлен из стальной ленты марки Э-320.
Трансформатор имеет три вторичные обмотки. Схема трансформатора изображена на рисунке 5, моточные данные трансформатора приведены в таблице 4.

Рисунок 5. Схема трансформатора ТС-26-1.

Таблица 4. Моточные данные трансформатора ТС-26-1.

ОбмоткаНомера выводов
Количество витков
ПроводСопротивление, ОмНапряжение, ВТок, А
I1 - 2670ПЭВ-1 0,3125127/2200,2/0,11
2 - 3506ПЭВ-1 0,21
22
II4 - 589ПЭВ-1 0,41216,50,5
5 - 689ПЭВ-1 0,41216,50,5
III7 - 8103ПЭВ-1 0,238200,1
IV9 - 1029ПЭВ-1 0,3115,50,22

Трансформатор силовой ТС-26-2.

Этот трансформатор меет две вторичные обмотки;
Выводы 3-4, имеют выходное напряжение 110 вольт и предназначены для питания двигателя ЭПУ:

Выводы 5-6, имеют выходное напряжение 28 вольт, номинальный ток нагрузки этой обмотки 0.5 А.
Напряжение сети 220 вольт подключают к выводам 1-2.

Рисунок 6. Схема трансформатора ТС-26-2.

vprl.ru

Трансформатор ТС - 25кВА

Описание

Сухие трехфазные силовые трансформаторы с естественным и искусственным воздушным охлаждением типа ТС и ТСЗ используются для преобразования электроэнергии в сетях переменного тока с частотой 50 Гц. В трансформаторах данной серии предусмотрена возможность пятиступенчатой регулировки напряжения типа ПБВ с диапазоном ± 2х2,5 % от номинального напряжения по стороне 10(6) кВ.

Магнитная система трансформаторов типа ТС и ТСЗ изготавливается из высококачественной электротехнической стали холодного проката, а шихтование магнитопровода осуществляется на автоматизированной линии UCM UNICORE© австралийского производителя AEM Cores. Прессовка верхнего и нижнего ярма осуществляется стальными швеллерами, а расклиновка обмоток выполняется с использованием профиля из стеклопластика.

Изготовление обмоток ВН и НН осуществляется путем непрерывной блочной намотки с последующей пропиткой катушек в вакууме под давлением по технологии VPI (Vacuum Pressure Impregnated). Это позволяет значительно повысить качество межвитковой изоляции и избежать возникновения частичных разрядов при эксплуатации в сложных метеоусловиях.

Технические характеристики

Потери холостого хода,Вт: 170

Потери короткого замыкания, Вт: 800

Напряжение короткого замыкания, %: 4,0

Длина, мм: 770

Ширина, мм: 350

Высота, мм: 720

Масса, кг: 250

Стандартное исполнение

Материал обмоток: алюминий

Степень защиты: IP00 (без кожуха)

Класс нагревостойкости: H (180 С)

Схема и группа соединения обмоток: Y/Yн-0 или △/Yн-11

Опции

Материал обмоток: медь

Степень защиты: IP21 - IP54 (с кожухом)

Дополнительная изоляция: изоляция полиамидным волокном NOMEX®

Сейсмоусточивое исполнение с виброгасителями:

Принудительное воздушное охлаждение с датчиками контроля температуры:

Схема и группа соединения обмоток: Y/Zн-11

Сертификаты

Сертификаты в товарах

nva.ooo

РАДИО - РадиоЛюбителям - ТС-25,ТС-26,ТС-27

Трансформаторы силовые ТС-25, ТС-27.

Силовые трансформаторы ТС-25, ТС-27 предназначены для питания радиоэлектронной аппаратуры бытового назначения, в которой используются полупроводниковые приборы. Использовались в блоках питания переносных, черно-белых телевизоров "Юность"

Номинальная мощность трансформаторов - 20 ватт.
Сердечник трансформаторов, сечением 20х20 изготовлен из штампованных П-образных пластин.
Трансформаторы имеют одну вторичную обмотку, намотанную по половине на каждом керне.
Напряжение холостого хода каждой полуобмотки 8,5-9,5 вольт.
Номинальный ток нагрузки 1,2 А.
Трансформатор ТС-27 не имеет в первичной обмотке вывода на 127 вольт.
Внешний вид трансформаторов изображен на рисунке 1.

Рисунок 1. Внешний вид трансформаторов ТС-25, ТС-27.


Схематическое обозначение трансформаторов изображено на рисунке 2.
Подключение к сети 220 вольт трансформаторов производится к выводам 1 и 1', а выводы 2 и 2' соединяют между собой.
Вывод 3 (ТС-25) предназначен для подключения к сети напряжением 127 вольт.
Для ТС-25 - выводы вторичной обмотки 5-5', при этом соединяются между собой выводы 4 и 4' (или наоборот).
Для ТС-27 - выводы вторичной обмотки 3-3', соединяются между собой выводы 4-4' (или наоборот). Моточные данные трансформаторов приведены в таблице 1 (данные могут отличаться от приведённых).

Рисунок 2. Схемы трансформаторов ТС-25, ТС-27.

Таблица 1. Моточные данные трансформаторов ТС-25, ТС-27.

Обозначение

NN выводов

Число витков

Провод: марка и диаметр, мм

Напряжение ном. В

ТС-25

1-2-3
1'-2'-3'
4-5
4'-5'

510+80
510+80
43
43

ПЭВ-2 0,22
ПЭВ-2 0,22
ПЭВ-2 0,71
ПЭВ-2 0,71

110+17
110+17
8,5
8,5

ТС-27

1-2
1'-2'
3-4
3'-4'

510
510
43
43

ПЭВ-2 0,22
ПЭВ-2 0,22
ПЭВ-2 0,71
ПЭВ-2 0,71

110
110
8,5
8,5

Трансформатор силовой ТС-25-1.

Силовой трансформатор ТС-25-1, выполнен на броневом сердечнике УШ19х38.
Предназначен для питания полупроводниковой радиоаппаратуры. Устанавливался например в блоках питания радиолы "Рига-101". Схема трансформатора изображена на рисунке 3, моточные данные приведены в таблице 2.
Подключение к сети 220 вольт, производится к выводам 2 - 5, и устанавливается перемычка на выводы 3 -4.

Рисунок 3. Схема трансформатора ТС-25-1.

Таблица 2. Моточные данные трансформаторов ТС-25-1.

Обозначение

Сердечник

NN выводов

Число витков

Провод: марка и диаметр, мм

Напряжение

ТС-25-1

УШ19х38

1-2-3
4-5-6
8-9-10
11-12

74+464
464+74
109+110
27

ПЭВ-1 0,2
ПЭВ-1 0,2
ПЭВ-1 0,49
ПЭВ-1 0,67

17+110
110+17
25+25
6,1


Трансформатор силовой ТС-26.

Трансформатор силовой ТС-26, предназначался для блоков питания аппаратуры, выполненной на транзисторах.
Сердечник трансформатора ТС-26, изготовлен из штампованных Ш-образных пластин, размером Ш19х33, так же он может быть и ленточным, разрезным, размером ШЛ19х33.
Трансформатор имеет две вторичные обмотки. Схема трансформатора изображена на рисунке 4, моточные данные, приведены в таблице №3.

Рисунок 4. Схема трансформатора ТС-26.

Таблица 3. Моточные данные трансформатора ТС-26.

ОбмоткаНомера выводовКоличество витковПроводСопротивление, ОмНапряжение, ВТок, А
I1 - 2720ПЭВ-1 0,2725127/2200,2/0,11
2 - 3540ПЭВ-1 0,239
II4 - 595ПЭВ-1 0,511,216,50,6
5 - 695ПЭВ-1 0,511,216,50,6
III7 - 830ПЭВ-1 0,350,85,00,8

Трансформатор силовой ТС-26-1.


Сердечник трансформатора ТС-26-1 (ШЛ), сечением 16х25 изготовлен из стальной ленты марки Э-320.
Трансформатор имеет три вторичные обмотки. Схема трансформатора изображена на рисунке 5, моточные данные трансформатора приведены в таблице 4.

Рисунок 5. Схема трансформатора ТС-26-1.

Таблица 4. Моточные данные трансформатора ТС-26-1.

ОбмоткаНомера выводовКоличество витковПроводСопротивление, ОмНапряжение, ВТок, А
I1 - 2670ПЭВ-1 0,3125127/2200,2/0,11
2 - 3506ПЭВ-1 0,21
22
II4 - 589ПЭВ-1 0,41216,50,5
5 - 689ПЭВ-1 0,41216,50,5
III7 - 8103ПЭВ-1 0,238200,1
IV9 - 1029ПЭВ-1 0,3115,50,22

Трансформатор силовой ТС-26-2.

Этот трансформатор меет две вторичные обмотки;
Выводы 3-4, имеют выходное напряжение 110 вольт и предназначены для питания двигателя ЭПУ:
Выводы 5-6, имеют выходное напряжение 28 вольт, номинальный ток нагрузки этой обмотки 0.5 А.
Напряжение сети 220 вольт подключают к выводам 1-2.

Рисунок 6. Схема трансформатора ТС-26-2.

r-rl.ru

Трансформатор ТС - 270, ТСА - 270, сердечник железный ПЛ25 х 50 х 120 - Железные сердечники - Трансформаторы - Справочник Радиокомпонентов - РадиоДом


Однофазные низковольтные трансформаторы питания номинальной выходной мощностью 270 Вт типономиналов ТС-270-1, ТС-270-2, ТСА-270-1, ТСА-270-2 применяются в телевизионных приемниках моделей УЛПЦТ-61-11, УЛПЦТИ-61-11. Габаритная мощность 270 Вт, сердечник железный типоразмера ПЛ25 х 50 х 120.
Особенностью трансформаторов типономиналов ТСА-270-1, ТСА-270-2 является использование для их обмоток алюминиевого провода вместо медного. Поэтому при одинаковой принципиальной электрической схеме и напряжениях на отводах обмоток трансформаторы имеют разные числа витков и сопротивления. Трансформаторы взаимозаменяемы. приемниках моделей УЛПЦТ-61-11, УЛПЦТИ-61-11.

Внешний вид трансформатора ТС - 270


Однофазные низковольтные трансформаторы питания номинальной выходной мощностью 270 ВА типономиналов ТС-270-1, ТС-270-2, ТСА-270-1, ТСА-270-2 применяются в телевизионных приемниках моделей УЛПЦТ-61-11, УЛПЦТИ-61-11.
Особенностью трансформаторов типономиналов ТСА-270-1, ТСА-270-2 является использование для их обмоток алюминиевого провода вместо медного. Поэтому при одинаковой принципиальной электрической схеме и напряжениях на отводах обмоток трансформаторы имеют разные числа витков и сопротивления. Трансформаторы взаимозаменяемы. приемниках моделей УЛПЦТ-61-11, УЛПЦТИ-61-11.

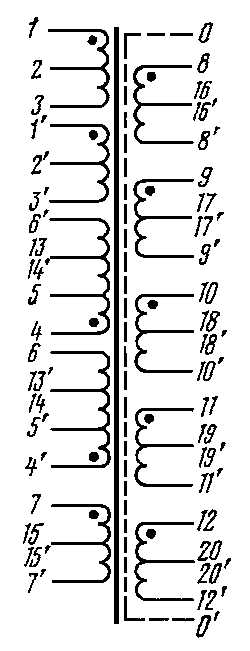

Принципиальная схема трансформатора типа ТС-270, ТСА-270

Изготавливают трансформаторы типа ТС-270 и ТСА-270 на стержневых магнитопроводах типа ПЛ. Толщина используемой ленты из электротехнической стали 0,35 мм. Применение стержевого магнитопровода определяет конструкцию трансформатора и технологию его изготовления. Все обмотки трансформатора равномерно распределены на двух катушках, имеющих между собой магнитную и электрическую связь. Последовательное или параллельное соединение обмоток трансформаторов ТС-270 и ТСА-270 зависит от принципиальной электрической схемы телевизионного приемника.
Бесперебойная устойчивая работа трансформаторов питания типа ТС-270 и ТСА-270 в телевизионных приемниках зависит от воздействующих внешних климатических и механических факторов, а также от степени интенсивности эксплуатации телевизора в течении суток и всего срока службы. Из климатических факторов наболее опасными являются повышенная влажность в сочетании с повышенной температурой окружающей среды. Температура перегрева обмоток трансформаторов может достигать 85 градусов. Повышенная влажность окружающей среды значительно снижает прочность изоляции обмоток трансформатора, уменьшает сопротивление изоляции, повышает возможность короткого замыкания отдельных витков обмоток, а также пробой изоляции между ними. Коррозия малых диаметров обмоточных проводов приводит к их обрыву.
Трансформаторы типа ТС-270 и ТСА-270 устанавливают на металлическом шасси блока питания, крепят четырьмя винтами и заземляют.

Электрические параметры трансформаторов ТС-270 и ТСА-270

Первичная обмотка
Выводы обмотокНапряжение, ВТок, А
1 - 2 - 2' - 1'2201,25
Вторичная обмотка
Выводы обмотокНапряжение, ВТок, А
4 - 4'2440,35
5 - 5'1410,18
6 - 6'1410,18
7 - 7'1940,06
8 - 8'331,85
10 - 10'6,60,9
11 - 11'6,652,1
12 - 12'6,852,95


Намоточные данные трансформатора ТС-270

Выводы обмотокЧисло витковМарка и диаметр проводаСопротивление, Ом
1 - 2275ПЭВ-1 0,851,7
2 - 343ПЭВ-1 0,850,3
1' - 2'275ПЭВ-1 0,851,7
2' - 3'43ПЭВ-1 0,850,3
9 - 46ПЭВ-1 0,50,1
4 - 14315ПЭВ-1 0,515
9' - 4'6ПЭВ-1 0,50,1
4' - 14'315ПЭВ-1 0,515
6 - 16183ПЭВ-1 0,315,2
6' - 16'183ПЭВ-1 0,315,2
5 - 15183ПЭВ-1 0,315,2
5' - 15'183ПЭВ-1 0,315,2
7 - 17247ПЭВ-1 0,235
7' - 17'247ПЭВ-1 0,235
8 - 1842ПЭВ-1 0,71< 0,2
8' - 18'42ПЭВ-1 0,71< 0,2
10 - 208,5ПЭВ-1 0,75< 0,2
10' - 20'8,5ПЭВ-1 0,75< 0,2
11 - 219ПЭВ-1 1,12< 0,2
11' - 21'9ПЭВ-1 1,12< 0,2
12 - 229x2ПЭВ-1 0,75< 0,2
12' - 22'9x2ПЭВ-1 0,75< 0,2


Намоточные данные трансформатора ТСА-270

Выводы обмотокЧисло витковМарка и диаметр проводаСопротивление, Ом
1 - 2274ПЭВА 1,161,2
2 - 342ПЭВА 1,160,2
1' - 2'274ПЭВА 1,161,2
2' - 3'42ПЭВА 1,160,2
9 - 46ПЭВА 0,67<0,2
4 - 14315ПЭВА 0,6712
9' - 4'6ПЭВА 0,67<0,2
4' - 14'315ПЭВА 0,6712
6 - 16182,5ПЭВА 0,354,8
6' - 16'182,5ПЭВА 0,354,8
5 - 15182,5ПЭВА 0,354,8
5' - 15'182,5ПЭВА 0,354,8
7 - 17250,2ПЭВА-1 0,2135
7' - 17'250,2ПЭВА-1 0,2135
8 - 1842ПЭВА 1,16< 0,2
8' - 18'42ПЭВА 1,16< 0,2
10 - 208,5ПЭВА 1,16< 0,2
10' - 20'8,5ПЭВА 1,16< 0,2
11 - 219ПЭВА 1,93< 0,2
11' - 21'9ПЭВА 1,93< 0,2
12 - 229x2ПЭВА 1,16< 0,2
12' - 22'9x2ПЭВА 1,16< 0,2

radiohome.ru

4. Трансформаторы типа тс

Назначение. Трансформаторы типа ТС применяются в устройст­вах электрической централизации в качестве изолирующих.

Некоторые конструктивные особенности. Трансформаторы серии ТС являются низковольтными трехфазными силовыми сухими трансформаторами открытого исполнения мощностью от 10 до 160 кВ А.

Электрические характеристики трансформаторов ТС приведены в табл. 233.

Напряжение короткого замыкания и ток холостого хода не нормируются.

Таблица 233 Электрические характеристики трансформаторов ТС

Тип транс­форматора

Номинальная

мощность,

кВА

Номинальное напряжение, В

Потери холо­стого хода, Вт

Потери ко­роткого за­мыкания, Вт

обмотки ВН

обмотки НН

ТС-10/0,5

10

380

500

500

380—220

230-133

230-133 400—230 230—133

145

350

ТС-16/0,5

16

380

500

380

500

230—133 230—133 400-230

400-230

170

600

ТС-25/0,5

25

380

500

500

230—133 230—133 400-230

210

700

ТС-40/0,5

40

380

500

500

230-133 230—133 400-230

360

800

ТС-63/0,5

63

380

500

500

230—133 230—133 400—230

450

1350

ТС-100/0,5

100

380

500

500

230—133 230-133 400—230

750

2000

ТС-160/0,5

160

380

500

500

400

230—133 230-133 400—230 220—127

1250

2700

Трансформаторы изготовляют с обмотками, выполненными из медного или алюминиевого провода. При исполнении трансформа­торов с обмотками из алюминиевого провода в конце обозначения типа трансформатора добавляется буква «А».

Пересоединение обмоток НН со звезды в треугольник произво­дится на доске зажимов путем перестановки шинных перемычек при отключенном от сети трансформаторе.

При заказе трансформатора ТС необходимо указать тип транс­форматора, номинальную мощность (в кВА), номинальные напря­жения обмоток ВН и НН (в В) и номер технических условий.

Пример записи трансформатора типа ТС-25/0,5 мощностью 25 кВА с номинальным напряжением обмоток трансформаторов ВН- 380 В; НН- 230-133 В: «Трансформатор ТС-25/0,5; 25 кВА, 380/230-133 В».

Габаритные размеры и масса трансформаторов серии ТС откры­того исполнения приведены в табл. 234.

Таблица 234

Габаритные размеры и масса

Тип трансформатора

Габаритные размеры, мм

Масса, кг

ТС-10/0,5

735x360x510

150

ТС-16/0,5

735x360x610

180

ТС-25/0,5

825x390x635

255

ТС-40/0,5

855x400x680

325

ТС-63/0,5

915x410x815

430

ТС-100/0,5

1200x510x990

760

ТС-160/0,5

1180x660x1240

1010

Выпускаются также трансформаторы типа ТСЗ закрытого испол­нения мощностью 1,5 и 2,5 кВА. Электрические характеристики их приведены в табл. 235.

Таблица 235

Электрические характеристики

Тип трансформатора

Номинальная мощность, кВА

Номинальное напряжение, В

обмотки ВН

обмотки НН

ТСЗ-1,5/1

1,5

660

500

380—220

400—230

230—133

37,5

ТСЗ-2,5/1

2,5

660—500

400—230 230—133

380—220

230—133 37,5 12,5

studfiles.net

Трансформатор ТС12, ТС14, ТС15, ТС18



Нужно иметь в виду, что приведённые здесь моточные данные, могут отличаться на имеющиеся у Вас трансформаторы, в связи с изменениями ТУ, заводов изготовителей, прошествии времени и прочих условий и их следует принимать, только как основу. При  необходимости определить более точно количество витков обмоток имеющегося у Вас трансформатора, намотайте дополнительную обмотку с известным количеством витков, замерьте на ней напряжение и по полученным данным просчитайте ваш трансформатор.

Трансформатор силовой ТС-12-1.


Трансформатор силовой с номинальной мощностью 12 ватт, предназначался для блоков питания полупроводниковой аппаратуры.
Напряжение входное 220/127 вольт, частота сети 50Гц.
Выходное напряжение вторичной обмотки (ХХ) 17 вольт. Ток номинальной нагрузки 0,7А.
Габаритные размеры 53х54х50мм.
Он выполнен на сердечнике УШ 14х24.
Первичная обмотка содержит выводы для подключения сети 220 и 127 В (выводы 3, 4 и 5). Вторичная обмотка намотана первой (выводы 1 и 2). Возможно отсутствие отвода на 127 вольт и другое расположение обмоток (вторичная сверху).
Внешний вид и схема трансформатора изображены ниже на рисунке 1.

Рисунок 1. Внешний вид и схема трансформатора ТС-12-1.

Трансформатор силовой ТС-14-2


Малогабаритные трансформаторы питания типа ТС-14-2 с выходной мощностью до 15 Вт, применяются в переносных телевизорах черно-белого изображения, марки "Шилялис-405Д.
Трансформаторы взаимозаменяемы с трансформаторами телевизоров марки "Шилялис-401Д и "Шилялис-402Д



Внешний вид, габаритные и установочные размеры трансформатора типа ТС-14-2 показаны на рис. 2.

Рисунок 2.  Внешний вид трансформатора ТС-14-2.


Принципиальная электрическая схема трансформатора имеет две обмотки: первичную с отводом для подключения сети напряжением 110, 117, 127, 220 и 237 В (1, 2, 3, 4, 5 и 6), и вторичную с отводами 8 и 9. Вывод 7 - экранная обмотка и соединяется с корпусом.
Напряжение холостого хода вторичной обмотки 15-16 вольт.

Рисунок 3. Схема трансформатора ТС-14-2.


Моточные данные трансформаторов питания телевизоров, марки "Шилялис-405Д, и телевизоров "Шилялис-401Д и "Шилялис-402Д, приведены ниже в таблице 1.

Таблица 1. Моточные данные трансформаторов ТС-14-2.

Телевизор

Обозначение

Сердечник

NN выводов

Число витков

Провод: марка и диаметр, мм

"Шилялис-401Д"
"Шилялис-402Д"

ТС-14-2

УШ16х32

1-2
2-3
3-4
4-5
5-6
8-9

906
65
83
771
135
124

ПЭВ-1 0,18
ПЭВ-1 0,18
ПЭВ-1 0,18
ПЭВ-1 0,12
ПЭВ-1 0,12
ПЭВ-1 0,55

"Шилялис-405Д"

ТС-14-2

УШ16х32

1-2
2-3
3-4
4-5
5-6
8-9

906
57
91
771
140
135

ПЭВ-1 0,18
ПЭВ-1 0,18
ПЭВ-1 0,18
ПЭВ-1 0,115
ПЭВ-1 0,115
ПЭВ-1 0,55



Трансформатор силовой ТС-15-4


Трансформатор силовой, с номинальной мощностью 15Вт предназначался для блоков питания полупроводниковой аппаратуры.
Напряжение входное 220В 50Гц, подаётся на выводы 1-2 (первичная обмотка).
Напряжение выходное обмотки II (выводы 5-6), 7+7 В при номинальном токе нагрузки 1,0 А.
Напряжение выходное обмотки III (выводы 7-8), 2,0 В при номинальном токе нагрузки 0,3 А.
Вывод 8 является общим (средней точкой обмотки II, и одним из выводов обмотки III.
Он выполнен на сердечнике Ш 16х24.
Внешний вид трансформатора и электрическая схема, изображены ниже на рисунках 4 и 5.

Рисунок 4. Внешний вид трансформатора ТС-15-4.



Рисунок 5. Электрическая схема трансформатора ТС-15-4.

Трансформатор силовой ТС-18-1

Силовые трансформаторы ТС-18-1 применяют для питания радиоэлектронной аппаратуры, в которой используются полупроводниковые приборы.
Сердечник трансформатора (ШЛ), сечением 25х20, разрезной, изготовлен из стальной ленты марки Э-320.
Трансформатор имеет две вторичные обмотки. Между первичной и вторичной обмотками проложен экран (слой медной фольги). Схема трансформатора изображена на рисунке 6, моточные данные приведены в таблице 2.

Рисунок 6. Электрическая схема трансформатора ТС-18-1.

Таблица 2. Моточные данные трансформатора ТС-18-1.

ОбмоткаНомера выводов
Количество витковПроводСопротивление, Ом
I1 - 2844ПЭВ-1 0,2545
2 - 3666ПЭВ-1 0,1930
Экран41Фольга А7 0,05-
II5 - 6131ПЭВ-1 0,352,7
III7 - 841ПЭВ-1 0,251,9



vprl.ru

Трансформаторы ТС-150 - В помощь радиолюбителю

Трансформаторы силовые ТС-150-1, ТС-150-2, ТС-150-3 предназначены для применения в блоках питания бытовой радио аппаратуры.
Внешний вид трансформаторов изображен на рисунке 1, моточные данные  и электрические характеристики трансформаторов ТС-150-1, ТС-150-2, ТС-150-3, приведены ниже в таблице 1. Подключение к сети 220 вольт первичной обмотки данных трансформаторов, производится к выводам 1 и 1', при этом необходимо установить перемычку между выводами 2 и 2'.
Схемы данных трансформаторов изображены на рисунках 2 и 3.

Необходимо иметь в виду, что приведённые здесь моточные данные, могут отличаться на имеющиеся у Вас трансформаторы, в связи с изменениями ТУ, заводов изготовителей, прошествии времени и прочих условий и их следует принимать, только как основу. При  необходимости определить более точно количество витков обмоток имеющегося у Вас трансформатора, намотайте дополнительную обмотку с известным количеством витков, замерьте на ней напряжение и по полученным данным просчитайте ваш трансформатор.

Рисунок 1.
Внешний вид трансформаторов ТС-150.

Трансформаторы силовые ТС-150-1, ТС-150-2.

Силовой трансформатор ТС-150-1, аналогичен и взаимозаменяем с трансформатором ТС-160-3 и может выпускаться с двумя видами исполнения первичной обмотки;
  - На 127 и 220 вольт (см. рисунок 2)
  - Только на 220 вольт (отсутствуют обмотки Iб и Iб' и выводы 3 и 3'  у первичной обмотки).

Силовой трансформатор ТС-150-2, аналогичен по схеме трансформатору ТС-150-1, и так же, как и трансформатор ТС-150-1, может выпускаться с двумя видами исполнения первичной обмотки . От трансформатора ТС-150-1 он отличается лишь выходными напряжениями вторичной обмотки (см. таблицу 1).

Рисунок 2.
Схема трансформаторов ТС-150-1, ТС-150-2.

Трансформатор силовой ТС-150-3.

Силовой трансформатор ТС-150-3, предназначался для питания бытовой звуко-усилительной радиоаппаратуры широкого применения. От трансформаторов ТС-150-1, ТС-150-2, он отличается большим количеством вторичных обмоток и разнообразными выходными напряжениями (смотри рисунок 3 и таблицу 1).

Рисунок 3.
Схема трансформатора ТС-150-3.

Таблица 1. Моточные данные трансформаторов ТС-150.

Тип трансформатора

Сердечник

NN выводов

Число витков

Марка и диаметр провода, мм

Напряжение, ном. В

Ток, ном. А

ТС-150-1

ПЛР21х45

1-2
2-3
1'-2'
2'-3'
4-5
4-6
4-7
4'-5'
4'-6'
4'-7'

362
56
362
56
27
36
46
27
36
46

ПЭВ-1 0,56
ПЭВ-1 0,56
ПЭВ-1 0,56
ПЭВ-1 0,56
ПЭВ-1 1,55
ПЭВ-1 1,55
ПЭВ-1 1,55
ПЭВ-1 1,55
ПЭВ-1 1,55
ПЭВ-1 1,55

110
17
110
17
7,0
9,5
13,0
7,0
9,5
13,0

0,65
0,65
0,65
0,65
6,0
6,0
6,0
6,0
6,0
6,0

ТС-150-2

ПЛР21х45

1-2
2-3
1'-2'
2'-3'
4-5
4-6
4-7
4'-5'
4'-6'
4'-7'

362
56
362
56
10
18
46
10
18
46

ПЭВ-1 0,56
ПЭВ-1 0,56
ПЭВ-1 0,56
ПЭВ-1 0,56
ПЭВ-1 1,55
ПЭВ-1 1,55
ПЭВ-1 1,55
ПЭВ-1 1,55
ПЭВ-1 1,55
ПЭВ-1 1,55

110
17
110
17
3,0
5,0
13,0
3,0
5,0
13,0

0,65
0,65
0,65
0,65
6,0
6,0
6,0
6,0
6,0
6,0

ТС-150-3

ПЛР21х45

1-2
2-3
1'-2'
2'-3'
4-5
4-13
6'-14'
4'-5'
4'-13'
6-14
7-15
7'-15'
8-16
8'-16'
9-17
9'-17'
10-18
10'-18'
11-19
11'-19'
12-20
12'-20'

362
56
362
56
138
247,5
108,5
138
247,5
108,5
154,5
154,5
188,5
188,5
33,5
33,5
33,5
33,5
49
49
18
18

ПЭЛ-0,56
ПЭЛ-0,56
ПЭЛ-0,56
ПЭЛ-0,56
ПЭЛ-0,41
ПЭЛ-0,41
ПЭЛ-0,41
ПЭЛ-0, 41
ПЭЛ-0,41
ПЭЛ-0,41
ПЭЛ-0,41
ПЭЛ-0,41
ПЭЛ-0,25
ПЭЛ-0,25
ПЭЛ-0,41
ПЭЛ -0,41
ПЭЛ-0,41
ПЭЛ-0,41
ПЭЛ-0,41
ПЭЛ-0,41
ПЭЛ-0,56
ПЭЛ-0,56

110
17
110
17
40
72
31
40
72
31
45
45
55
55
9,5
9,5
9,5
9,5
14,5
14,5
5,0
5,0

0,65
0,65
0,65
0,65
0,25
0,25
0,25
0,25
0,25
0,25
0,25
0, 25
0,1
0,1
0,25
0,25
0,25
0,25
0,25
0,25
0,4
0,4
