Трансформаторы тока ТЗРЛ, ТЗРЛ-70, ТЗРЛ 100, ТЗРЛ-125, ТЗРЛ-200
Назначение трансформатора ТЗРЛ-70, ТЗРЛ 100, ТЗРЛ-125, ТЗРЛ-200.
ОТГРУЗКА ПРОДУКЦИИ ТРАНСФОРМАТОРЫ ТЗРЛ В ЛЮБОЙ РЕГИОН РОССИИ, ДОСТАВКА ДО ТРАНСПОРТНОЙ КОМПАНИИ БЕСПЛАТНО.
Заказать продукцию трансформаторы, узнать о наличии, сроках поставки Вы можете позвонив по телефонам или написать заявку по электронной почте:
моб. 8(916) 579-74-12
т.ф.(499)948-03-51
(495) 545-70-88
E-mail: krashi-lyz@yandex.ru
Трансформатор тока нулевой последовательности ТЗРЛ-70, ТЗРЛ 100, ТЗРЛ-125, ТЗРЛ-200.
предназначен для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности.
Трансформатор тока ТЗРЛ изготавливается в исполнении «У» категории 3 по ГОСТ 15150 и предназначен для работы в следующих условиях:
— высота над уровнем моря не более 1000 м;
— температура окружающей среды при эксплуатации — от минус 45°С до плюс 50°С, при транспортировании — от минус 50°С до плюс 60°С;
— окружающая среда не взрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
— рабочее положение — любое.
Технические данные.
Наименование параметра | Норма |
| Номинальная частота, Гц | 50 или 60 |
| Номинальное напряжение, кВ | 0,66 |
| Односекундный ток термической стойкости вторичной обмотки, А | 140 |
| Испытательное одноминутное напряжение промышленной частоты, кВ | 3 |
Таблица 2.
Максимальная чувствительность защиты.
Тип реле | Используемая шкала реле, А | Уставка тока | Чувствительность защиты (первичный ток, А), не более | ||
при работе с | при после- | при параллель- | |||
| РТ-140/0,2 РТЗ-51 | 0,1–0,2 | 0,1 | 25 | 30 | 45 |

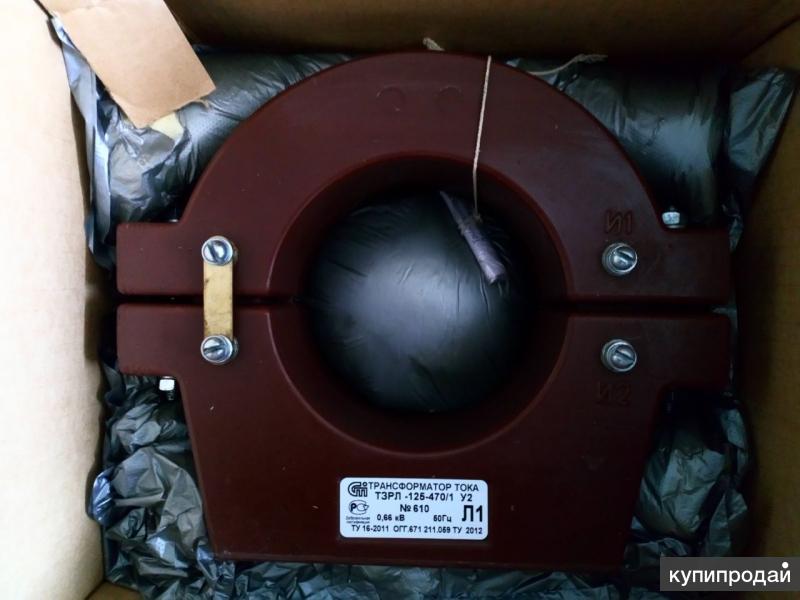

Разъемный трансформатор тока ТЗРЛ для защиты.
Таблица 1. Технические характеристики трансформатора.
Наименование параметра | Значение | ||
Номинальное напряжение, кВ | 0,66 | ||
Наибольшее рабочее напряжение, кВ | 0,8 | ||
Номинальная частота, Гц | 50 или 60* | ||
Номинальный первичный ток, А | 50-2000 | ||
Наибольший рабочий первичный ток, А | 50-2000 | ||
Номинальный вторичный ток, А | 1 | ||
Количество вторичных обмоток, шт. | 1 | ||
Номинальная вторичная нагрузка, при cos φ = 0,8 (нагрузка индуктивно – активная) | 3 – 30** | ||
Класс точности по ГОСТ 7746 | 10Р | ||
Односекундный ток термической стойкости, А, не менее | 80 | ||
Номинальная предельная кратность вторичной обмотки, не менее | Уточняется при заказе | ||
Примечание *Только для трансформаторов, предназначенных для поставок на экспорт.
**Уточняется при заказе
Разъемный трансформатор тока нулевой последовательности ТЗРЛ для микропроцессорной защиты
Назначение.
Трансформаторы ТЗРЛ для микропроцессорной защиты предназначены для схем релейной защиты от замыкания на землю путем трансформации возникших при этом токов нулевой последовательности и устанавливаются на кабель.
Трансформаторы ТЗРЛ выпускаются исполнения У2 и Т2.
У или Т – климатическое исполнение по ГОСТ 15150;
2 – категория размещения по ГОСТ 15150.
Таблица 1. Технические характеристики трансформаторов ТЗРЛ для микропроцессорной защиты.
Наименование параметра | Значение |
Номинальное напряжение, кВ | 0,66 |
Номинальная частота, Гц | 50,60* |
Односекундный ток термической стойкости вторичной обмотки, А | 20,0 |
Чувствительность защиты по первичному току при работе с реле РТЗ-51 с током уставки 0,03 А и сопротивлении соединительных проводов 1 Ом, не более, А: | 25 |
Номинальный первичный ток, А, не более | 100 |
Трансформаторы ТЗРЛ для микропроцессорной защиты используются для эксплуатации с микропроцессорной защитой типа SEPAM или микропроцессорной защитой другого типа по согласованию с заказчиком.
Работа с региональными заказчиками по продукции ТЗРЛ, доставка до транспортной компании бесплатно. Вы оплачиваете выставленный счет, письмом указываете, до какого города и терминала отправить Вам продукцию трансформаторы ТЗРЛ, нужна ли дополнительная упаковка. Основная отгрузка продукции трансформаторов ТЗРЛ, производится транспортной компанией «деловые линии», если заинтересованы что бы отгрузка была совершена другой транспортной компанией , указываете это в письме и мы с вами согласуем условия отгрузки в ваш город.
На условиях самовывоза продукции ТЗРЛ, с нашего склада, обязательно не забудьте доверенность или печать. Отгрузка трансформаторов производится с понедельника по пятницу включительно с 10.00-16.00. московское время.
Если вы заинтересованы что бы трансформаторы тзрл были доставлены за наш счет до терминала вашего города или адресата, укажите это в предварительной заявке и менеджер выставит счет и включит в стоимость продукции доставку трансформаторов.
При отгрузки трансформатора транспортной компанией необходимо указать нужна ли дополнительная упаковка.
Электрооборудование промышленное.
Трансформатор тока нулевой последовательности.ТЗРЛ70, ТЗРЛ100, ТЗРЛ125, ТЗРЛ200. Изготовим разного диаметра. Разборный трансформатор, ТЗРЛ 70, 100,125,200, Изготавливается с разными коэффицентом трансформации. В наличии и под заказ. ТЗРЛ-70,ТЗРЛ-100,ТЗРЛ-125,ТЗРЛ-200. звоните89165797412.Доставка до транспортной компании бесплатно.
Время последней модификации 1660724779
Трансформаторы тока ТЗРЛ — от производителя
Назначение
Трансформатор тока ТЗРЛ предназначен для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности. Трансформатор устанавливается на кабели диаметром от 70, 100, 125 и 200 мм.
Трансформатор изготавливается в исполнении «У» категории 2 по ГОСТ 15150 и предназначен
- спортировании — от минус 50°С до плюс 60°С;
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение — любое.
Таблица 1. Технические данные
Наименование параметра | Норма |
| Номинальная частота, Гц | 50 или 60 |
| Номинальное напряжение, кВ | 0,66 |
| Односекундный ток термической стойкости вторичной обмотки, А | 140 |
| Испытательное одноминутное напряжение промышленной частоты, кВ | 3 |
Таблица 2. Максимальная чувствительность защиты
Тип реле | Используемая шкала реле, А | Уставка тока | Чувствительность защиты (первичный ток, А), не более | ||
при работе с | при после- | при параллель- | |||
| РТ-140/0,2 РТЗ-51 | 0,1–0,2 | 0,1 | 25 | 30 | 45 |

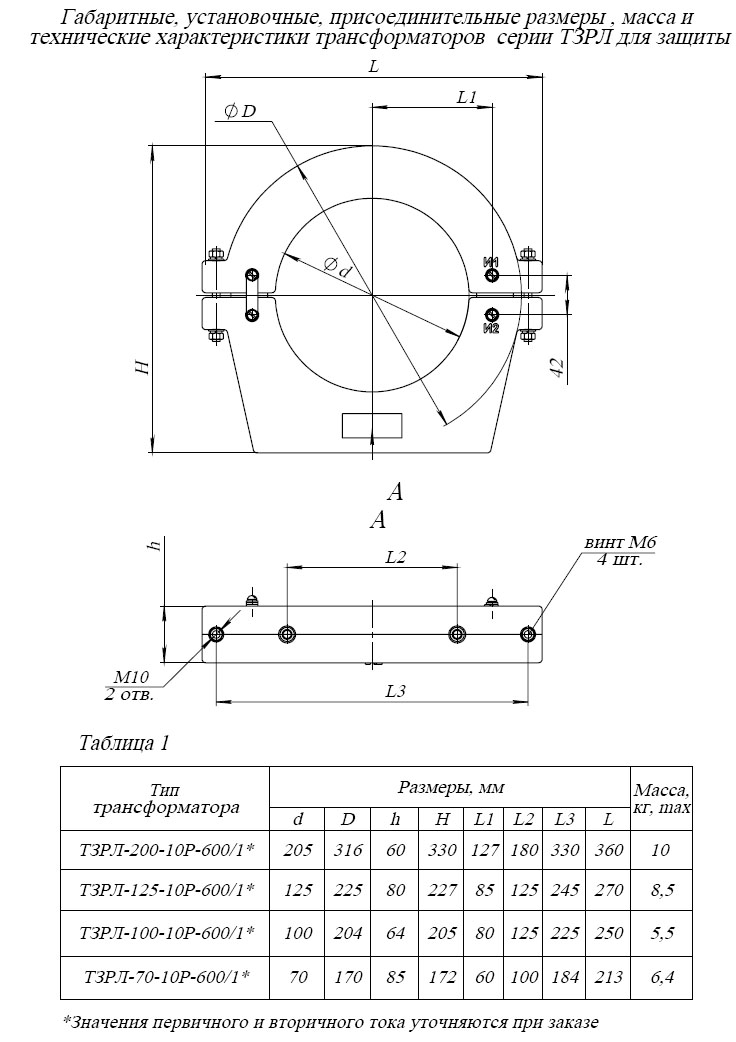

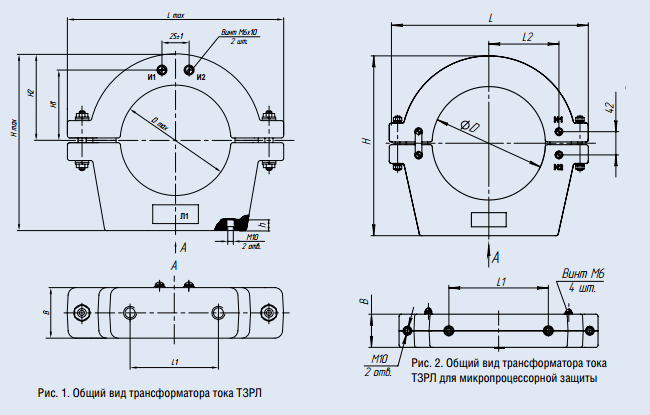

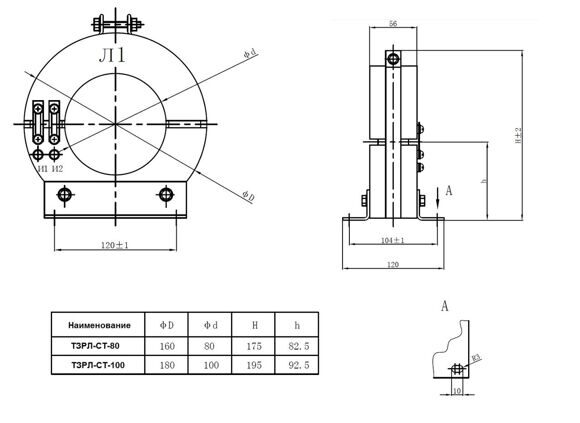

Таблица 3. Размеры трансформаторов ТЗРЛ
Обозначение | Коэффициент трансформации | Размеры, мм | Масса, кг | |||||||
h | B | Hmax | h2 | h3 | D | L1 | Lmax | |||
ТЗРЛ-70 | 30/1 | 14 | 85 | 172 | 62 | 85 | 70 | 100 | 213 | 6,4 |
ТЗРЛ-100 | 30/1 | 21 | 60 | 205 | 72 | 102 | 100 | 125 | 255 | 5,5 |
ТЗРЛ-125 | 30/1 | 21 | 80 | 227 | 88 | 112 | 125 | 125 | 270 | 8,4 |
ТЗРЛ-200 | 60/1 | 27 | 60 | 330 | 130 | 158 | 205 | 180 | 360 | 9,8 |

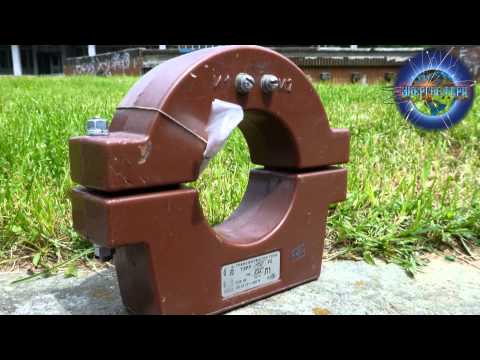

Разъемный трансформатор тока ТЗРЛ для защиты
Таблица 1.
Технические характеристики
Наименование параметра | Значение | ||
Номинальное напряжение, кВ | 0,66 | ||
Наибольшее рабочее напряжение, кВ | 0,8 | ||
Номинальная частота, Гц | 50 или 60* | ||
Номинальный первичный ток, А | 200;300;400;500;600;750;800;1000;1200;1500;2000 | ||
Наибольший рабочий первичный ток, А | 200;320;400;500;630;800;800;1000;1250;1600;2000 | ||
Номинальный вторичный ток, А | 1 | ||
Количество вторичных обмоток, шт. | 1 | ||
Номинальная вторичная нагрузка, при cos φ = 0,8 (нагрузка индуктивно – активная) | 3 – 30** | ||
Класс точности по ГОСТ 7746 | 10Р | ||
Односекундный ток термической стойкости, А, не менее | 80 | ||
Номинальная предельная кратность вторичной обмотки, не менее | Уточняется при заказе | ||
Примечание *Только для трансформаторов, предназначенных для поставок на экспорт.
**Уточняется при заказе
Разъемный трансформатор тока нулевой последовательности ТЗРЛ для микропроцессорной защиты
Назначение
Трансформаторы ТЗРЛ для микропроцессорной защиты предназначены для схем релейной защиты от замыкания на землю путем трансформации возникших при этом токов нулевой последовательности и устанавливаются на кабель.
Трансформаторы ТЗРЛ выпускаются исполнения У2 и Т2.
У или Т – климатическое исполнение по ГОСТ 15150;
2 – категория размещения по ГОСТ 15150.
Таблица 1. Технические характеритики трансформаторов ТЗРЛ для микропроцессорной защиты
Наименование параметра | Значение |
Номинальное напряжение, кВ | 0,66 |
Номинальная частота, Гц | 50,60* |
Односекундный ток термической стойкости вторичной обмотки, А | 20,0 |
Чувствительность защиты по первичному току при работе с реле РТЗ-51 с током уставки 0,03 А и сопротивлении соединительных проводов 1 Ом, не более, А: | 25 |
Номинальный первичный ток, А, не более | 100 |
Трансформаторы ТЗРЛ для микропроцессорной защиты используются для эксплуатации с реле РТЗ-51, РТ-40, микропроцессорной защитой типа SEPAM или микропроцессорной защитой другого типа по согласованию с заказчиком.
