ТДН-40000/110-У1, УХЛ1 — Тольяттинский Трансформатор

Опубликовано: 4 Июнь 2011

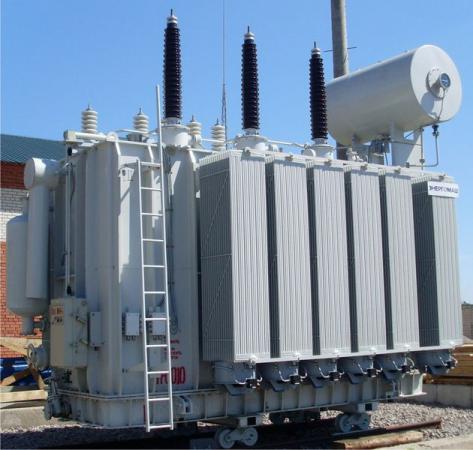

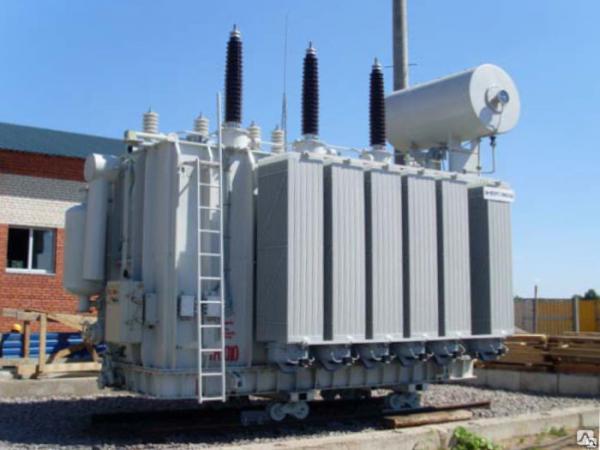

Трансформаторы силовые ТДН-40000/110-У1, УХЛ1 с регулированием напряжения под нагрузкой (РПН) ±16%±9 ступеней с системой охлаждения вида «Д», предназначены для преобразования и передачи электрического переменного тока.

1. Бак трансформатора	6. Радиатор панельный	Наименование	Масса кг
2. Расширитель	7. Устройство РПН	Часть активная	4350
3. Ввод 0 ВН	8. Шкаф	Транспортная с маслом	51610
4. Ввод  ВН	9. Фильтр термосифонный	Полная масса масла	14740
5. Ввод НН	10. Реле Бухгольца	Полная масса	61500

Тип трансформатора, обозначение нормативного документа	Номи- нальная мощность, кВА	Номи- нальное напряжение обмоток, кВ		Схема и группа соеди- нения обмоток	Потери, Вт		Напря- жение коро- ткого замы- кания, %	Ток холос- того хода, %	Габа- ритные размеры, мм длина х ширина х высота
		ВН	НН		холо- стого хода	корот- кого замы-кания
ТДН-40000/110-У 1, УХЛ1 СТО 15352615-001-2007	40000	115	6,6 11,0 38,5	YH/D-1 1	22,0	170,0	10,5	0,28	6500x 4000x 6000

Габаритные размеры указаны ориентировочно и уточняются при оформлении заказа на трансформатор.

Ещё по теме:

написано в рубрике: 110 кВ
Метки: 110 кВ, 40МВА, Тольяттинский Трансформатор

Комментариев (1)

One Response to “ТДН-40000/110 – Тольяттинский Трансформатор”

Оставить отзыв

ТДТНЖ-40000/110-У1 – Тольяттинский Трансформатор

Опубликовано: 24 Сентябрь 2011

ТДТНЖ-40000/110-У1- трансформатор силовой с РПН на стороне ВН в диапазоне ±16%, ±9 ступеней и с ПБВ на стороне СН в диапазоне ± 2×2,5% с системой охлаждения вида «Д» предназначен для питания электрифицированных железных дорог на переменном токе, выпускается компанией Тольяттинский Трансформатор.

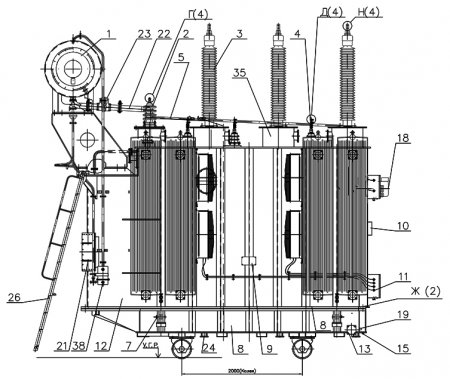

1. Бак трансформатора
2. Расширитель
3. Ввод  «0» ВН
4. Ввод  ВН
5. Ввод  НН
6. Ввод СН
7. Радиатор
8. Фильтр термосифонный
9. Устройство РПН
10. Шкаф

Наименование	Масса, кг
Масло, подлежащее доливке	5900
Транспортная с маслом	69400
Полная масса масла	22100
Полная масса	80600

Тип изделия, обоз- начение нор- мати- вного доку- мента

Номи- нальная мощ- ность, кВА

Номи- нальное напряжение обмоток, кВ

Схема и группа соеди- нения обмоток

Потери, кВт

Напря- жение короткого замы- канияя, % ВН-СН; ВН-НН; СН-НН

Ток холост ого хода, %

Габа- ритные размеры, мм длина х ширина х высота

Масса, кг, не более

ВН

СН

НН

холо- стого хода

коро- ткого замы- кания

масла

пол- ная

ТДТНЖ- 40000 /110- У1, УХЛ1 ГОСТ Р 51559-2000

40000

115

38,5

27,5

Yh/Yh/D- 0-11

39,0

200

17. 5; 10.5; 6,5

0,6

6550 x 4820 x 6300

22 300

81 000
