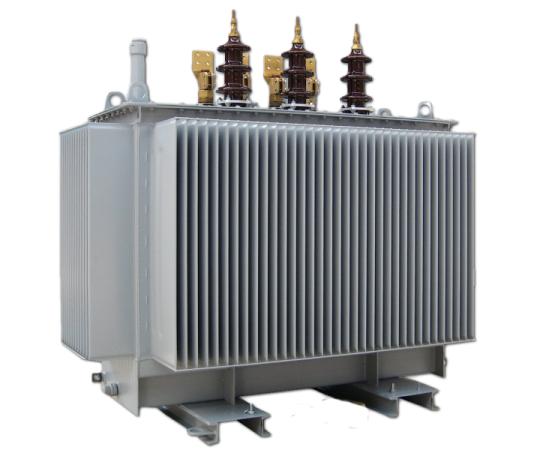

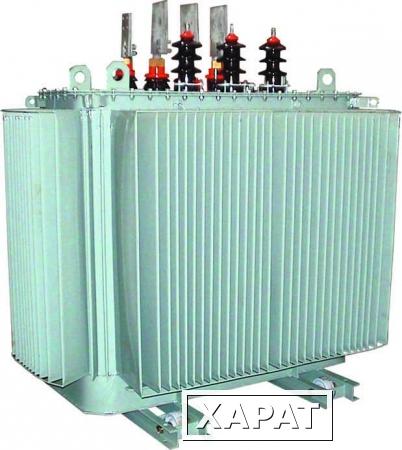

Трансформаторы силовые трехфазные масляные (6-10) кВ (ТМГ)
ООО «ЭлектроЖизнь» предлагает Вам электротехническое оборудование — масляные трансформаторы мощностью 25-2500 кВА.
Прайс-лист предоставляем по запросу на электронную почту Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Назначение
Трансформаторы серии ТМГ-25-2500/6-10 классов напряжения до 10 кВ включительно силовые трехфазные понижающие с естественным масляным охлаждением, с переключением ответвлений обмоток без возбуждения, включаемые в сеть переменного тока частотой 50 Гц, предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии.
Трансформаторы предназначены для эксплуатации в районах с умеренным климатом при:
— невзрывоопасной, не содержащей токопроводящей пыли окружающей среде;
— высоте установки над уровнем моря не более 1000 м.
Трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде.
Режим работы — длительный. Температура окружающего воздуха для трансформаторов, предназначенных для работы в условиях умеренного климата (исполнение У) — от минус 45 С до плюс 40 С.
Технические данные
Значения номинальной мощности, номинальных напряжений на всех ответвлениях, номинальных токов, напряжения короткого замыкания, тока холостого хода, потерь холостого хода и короткого замыкания, а также схема и группа соединения обмоток, другие технические данные указаны в паспорте трансформатора. Первый знак в обозначении схемы и группы соединения обмоток относится к обмотке ВН.
Общий вид, габаритные и установочные размеры трансформатора приведены на рисунках и в таблицах. Регулирование напряжения осуществляется переключением без возбуждения (ПБВ). Для регулирования напряжения трансформатор снабжен переключателем ответвлений обмоток ВН, позволяющим регулировать напряжение в пределах ± 5% ступенями по 2,5%.
Эксплуатация трансформатора
Допустимые нагрузки и аварийные перегрузки по ГОСТ 14209
При эксплуатации трансформатора необходимо учитывать также местные инструкции, учитывающие специфику конкретного объекта, климатической зоны, характер потребителей и другие факторы. Перед переключением напряжения отключить трансформатор от сети со стороны как высшего, так и низшего напряжения.
Переключение возбужденного трансформатора не допускается!
Для очистки контактной системы переключателя от окиси и шлама при каждом переключении производить прокручивание переключателя до 3-5 циклов в одну и другую стороны.
Трансформатор ТМГ, мощностью 25…40 кВА
Трансформаторы силовые трехфазные двухобмоточные с естественным охлаждением масла. Трансформаторы этого типа выполнены в герметичном исполнении с полным заполнением маслом под вакуумом. Температурные изменения объема масла компенсируются изменением объема гофрированных стенок бака за счет их пластичной деформации. Преимуществом герметичтых трансформаторов является то, что масло не имеет непосредсвенного контакта с атмосферой, исключая попадание влаги из окружающей среды. Современная технология нарезки металла и сборки элементов обеспечивает малые потери холостого хода и приводит к снижению уровня шума.
1. Патрубок для доливки масла 2. Ввод ВН 3. Термометр 4. Маслоуказатель 5. Ввод НН 6. Серьга для подъема трансформатора 7. Пробка для отбора и слива масла 8. Бак 9. Крышка 10. Гофра стенка 11. Предохранитель (устанавливается по заказу потребителя) 12. Предохранительный клапан |

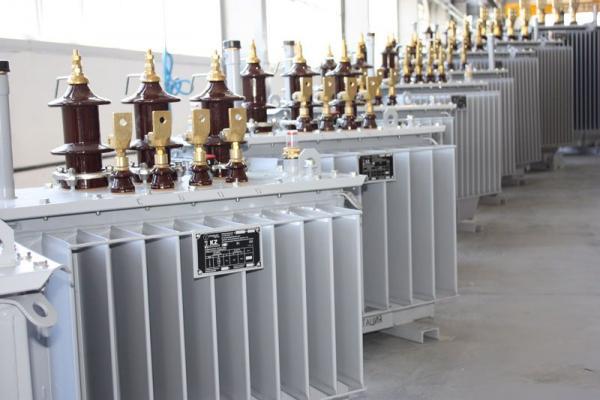

Трансформатор ТМГ, мощностью 63 кВА
1. Патрубок для доливки масла 2. Ввод ВН 3. 4. Маслоуказатель 5. Ввод НН 6. Серьга для подъема трансформатора 7. Пробка для отбора и слива масла 8. Бак 9. Крышка 10. Гофра стенка 11. Предохранитель (устанавливается по заказу потребителя) 12. Предохранительный клапан |
Трансформатор ТМГ, мощностью 100…630 кВА
1. Патрубок для доливки масла
2. Ввод ВН 3. Термометр 4. Маслоуказатель 5. Ввод НН 6. Серьга для подъема трансформатора 7. Пробка для отбора и слива масла 8. Бак 9. Крышка 10. Гофра стенка 11. Предохранитель (устанавливается по заказу потребителя ) |
Трансформатор ТМГ, мощностью 1000…2500 кВА
1. 2. Ввод ВН 3. Термометр 4. Маслоуказатель 5. Ввод НН 6. Серьга для подъема трансформатора 7. Пробка для отбора и слива масла 8. Бак 9. Крышка 10. Гофра стенка 11. Предохранитель (устанавливается по заказу потребителя) 12. Мановакуумметр |
как устроен, принцип работы силового трансформирующего устройства
При передаче электроэнергии на большие расстояния очень важно минимизировать её потери. Поэтому вырабатываемую генераторами энергию необходимо правильно преобразовывать с целью получения более высокого напряжения. Для этих целей в специальных подстанциях устанавливают силовой масляный трансформатор.
- Составляющие конструкции
- Принцип действия
- Температурный режим
- Правильная эксплуатация и обслуживание
Составляющие конструкции
Высоковольтные линии электропередач с напряжением более 6 тысяч вольт защищают специальными устройствами, преобразующими переменный электрический ток и защищающими сети от серьёзного перенапряжения. Существует два типа таких устройств:
- обычные трансформаторы;
- автотрансформаторы.
Обе разновидности имеют похожее устройство и функциональные характеристики. Стандартная конструкция трансформатора включает в себя следующие составляющие:
- Ферромагнитный сердечник. Он заключается в специальный прочный корпус, не позволяющий агрессивной среде вывести его из строя.
- Обмотка. Бывает медной и алюминиевой, имеет сечения круглой либо прямоугольной формы. Концентрическая обмотка имеет вид цилиндров, располагающихся один в другом. Несколько слоёв обмотки с низким напряжением занимают место близко к сердечнику. Винтовая обмотка высокого напряжения устанавливается на специальный цилиндр, выполняющий роль изолятора. Балки, на которых находится обмотка, имеют специальную защиту.
- Газовое реле.
Находясь в трубопроводе между основным и расширительным баком, оно пропускает весь газ, образующийся в процессе нагрева масла. Реле срабатывает даже при минимальном газообразовании. Если объём газа увеличивается, об этом уведомляют световые и звуковые датчики. В случае когда газа образуется очень много, чтобы не допустить разложения масляных веществ, происходит автоматическое срабатывание выключателей во всём трансформаторе.
- Гильза для термометра. Термометр требуется для постоянного отслеживания температуры поверхностных слоёв масла.
- Осушитель воздуха. Не даёт влаге из воздуха попадать в масло и ухудшать его диэлектрические параметры.
- Выхлопная труба. Для того чтобы масло поступало в нужном количестве, один край трубы соединяется с основным баком трансформатора, второй находится на уровне чуть выше расширителя.
- Предохранительная мембрана. Крепится на край выхлопной трубы, выполняет защитную функцию при аварийном скачке напряжения.
В некоторых устройствах вместо мембраны может использоваться сильфон или клапанные элементы.
- Проходные изоляторы. С их помощью обеспечивается безопасное функционирование прибора. Для удобства управления прибор оснащается ручкой на крышке бака.
Устройство масляного трансформатора предусматривает наличие в нём охлаждающей и магнитной системы. Главная отличительная черта такого устройства от автотрансформатора — его небольшой размер, благодаря которому использование масляного трансформатора становится удобным и на улице, и в технических помещениях любого размера.
Принцип действия
Работа устройства, преобразующего ток, основывается на принципе электромагнитной индукции. Ток переменного напряжения поступает на обмотку, создавая переменное магнитное поле. Последнее способствует дальнейшему образованию электрического тока.
Масло, обладающее высокими диэлектрическими свойствами, заливается в бак, оснащённый задвижками и вкручивающейся пробкой. Находящееся в нижней части запорный вентиль позволяет производить отбор проб масла для анализа. Для увеличения поверхности бака могут использоваться пластины из металла, ускоряющие процедуру теплообмена между маслом и внешним воздушным слоем.
Попадая в бак, масло начинает движение по внутреннему и внешнему кругу. Функцию первого круга выполняют два коллектора, образующих радиатор.
Температура радиатора может понижаться естественным способом либо с помощью специально предусмотренной вентиляционной системы. Такая система, с одной стороны, эффективно охлаждает оборудование, с другой — сокращает его нагрузочные показатели в среднем на 25%.
Температурный режим
Циркулирующее внутри бака масло, нагреваясь и охлаждаясь, постоянно меняет свой объём в рамках заданного диапазона. Для своевременной компенсации колебаний объёма в трансформаторе имеется расширительный бачок с маслоуказателем. Благодаря принципу сообщающихся сосудов, используемому при его установке, и прозрачному градуированному стеклу, процесс отслеживания уровня масла в приборе максимально прост.
В процессе работы силового трансформатора температура масла достигает очень больших значений, поэтому при его охлаждении в атмосферу выходит огромное количество тепла.
Развитие современных промышленных технологий позволило использовать высвобождающуюся тепловую энергию для отопления зданий, располагающихся вблизи работающих трансформаторных подстанций.
Правильная эксплуатация и обслуживание
Залогом долговременной эксплуатации масляного трансформатора служит соблюдение всех норм его использования, прописанных в инструкции. Чтобы прибор работал бесперебойно, он должен подвергаться:
- профилактическому осмотру;
- техническому обследованию;
- внеплановому ремонту.
Во время этих работ специалисты проводят проверку работающего устройства на наличие постороннего шума и излишних вибраций, сверяют число переключений с данными, отображающимися на счётчиках. Периодичность проверок масляных трансформаторов зависит от способа их работы. Если процесс эксплуатации контролируется профессионалами, осмотр должен проводиться ежесуточно. В случаях с автономно работающими приборами достаточно трёх проверок в месяц.

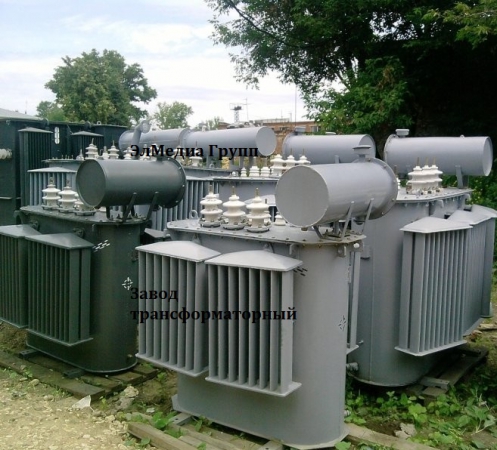

Масляные трансформаторы ТМГ и ТМ от производителя СлавЭнерго
Сертификаты
Новости 09.05.21 Уважаемые дамы и господа!
Поздравляем вас с днем Великой Победы! Мы желаем всем мирных побед и добра!
С уважением, ПК «СлавЭнерго» подробнее… 07.01.21 Уважаемые партнеры! Поздравляем вас с Новым годом и Рождеством! Желаем всем МНОГО: бумажных или электронных денег, ЖЕЛЕЗНОГО здоровья и ПРОСТОГО семейного счастья!
С уважением, коллектив ПК «СлавЭнерго»
подробнее. | Главная » Трансформаторы » Масляные трансформаторы » Трансформаторы ТМ, ТМГ Трансформаторы ТМГ Трансформаторы ТМГ надежны, их гофрированные баки, рассчитаны на длительный срок работы — до 25 лет. Эти баки способны обеспечивать поверхность, необходимую для охлаждения без использования съемных охладителей. Масляные трансформаторы ТМГ обладают повышенной электрической прочностью изоляции, что связано с использованием глубокого вакуума при их заливке маслом. Технические характеристики трансформаторов ТМГ

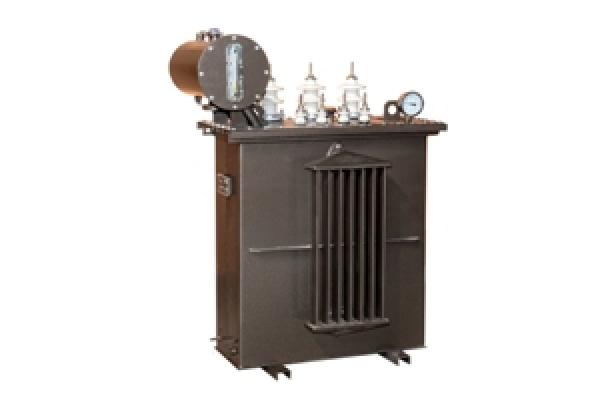

Трансформаторы ТМ в отличие от ТМГ имеют специальное сообщение с окружающей средой. На дне бака трансформатора имеются приваренные пластины (швеллеры) с отверстиями для крепления прибора к фундаменту. На швеллерах можно устанавливать специальные ролики, которые помогают перемещать трансформатор в продольном или поперечном направлении. Также бак имеет узел заземления и сливную пробку (они располагаются в нижней части бака). Трансформаторы также могут иметь электроконтактный мановакуумметр и пробивной предохранитель, основным назначением которого является защита сети низкого напряжения. Мощность трансформаторов ТМГ и ТМ составляет 16 — 1600 кВА, а напряжение — 6(10) — 35 кВ.
Дополнительную информацию по другим производимым трансформаторам можно найти на главной странице сайта |
4 вещи, которые вам нужно знать о трансформаторном масле
Служба экстренной помощи: 833.YOUR.SWE
Опубликовано: 12 января 2021 г.
Последнее обновление: 1 ноября 2021 г.
Тестирование, Трансформеры
Марк Стоун, менеджер по обучению
Трансформаторное масло необходимо по многим причинам. В этой статье вы узнаете четыре вещи, которые вам нужно знать о трансформаторном масле, в том числе о том, как следить за его состоянием и обеспечивать бесперебойную работу ваших объектов.
Сегодня большинство трансформаторов по-прежнему заполнены минеральным маслом. Но другие типы масел становятся все более и более популярными, и есть из чего выбирать. Некоторые альтернативные жидкости имеют такие преимущества, как высокая температура воспламенения и вспышки для использования внутри помещений или экологически безопасные свойства. Другие жидкости, обнаруженные в трансформаторах, могли использоваться в прошлом, но больше не доступны из-за проблем со здоровьем или окружающей средой. Независимо от типа жидкости, которую используют ваши трансформаторы, важно знать функции масла и иметь возможность следить за его состоянием. Чтобы узнать больше о синтетических маслах, ознакомьтесь с нашей недавно опубликованной статьей здесь.
2 – История и первоначальное назначение минерального масла в трансформаторах Давайте вернемся в прошлое, в середину 1880-х годов. В самых первых трансформаторах, построенных между 1884 и 1886 годами, не было масла. Они были сухого типа и очень маленькие. В 1887 году Элиу Томсон запатентовал использование минерального масла в трансформаторах с первоначальной целью рассеивания тепла от сердечника трансформатора и продления срока службы оборудования. Г-н Томсон также понял, что все, что соприкасается с частями и деталями трансформатора, находящимися под напряжением, также должно быть изоляционным материалом.
3 – 4 основных функции трансформаторного масла
Теперь давайте определим четыре основные функции трансформаторного масла: на трансформатор, а также температуру окружающей среды или окружающей среды (которая во многом зависит от того, насколько горячий трансформатор работает). Масло рассеивает это тепло от сердечника и катушек.


4 – Как узнать, выполняет ли ваше масло свою работу
График испытаний и анализа масла
Как узнать, действительно ли масло в вашем трансформаторе выполняет то, для чего оно предназначено, и не приводит ли оно к преждевременному старению трансформатор? Одним из способов является ежегодное тестирование масла. Типы необходимых плановых и внештатных испытаний будут зависеть от таких факторов, как важность и критичность трансформатора.
Взять пробу масла — самое дешевое и простое занятие на трансформаторе под напряжением, если у вас есть безопасный доступ к клапанам. Взятие пробы масла из трансформатора — довольно простой процесс, но пробы легко могут быть загрязнены. Вот несколько шагов, которые мы должны выполнить, чтобы получить хорошую репрезентативную выборку. Есть, конечно, гораздо больше факторов безопасности, на которые нам нужно обратить внимание, если трансформатор находится под напряжением.
- Потяните за переднюю заглушку – Если возможно, отберите пробу из передней заглушки клапана, а не из бокового отверстия для проб.
Это помогает свести к минимуму вероятность попадания влаги из клапанов в пробу.
- Промывка – Стандартная практика ASTM D923 для отбора проб электроизоляционных жидкостей гласит, что перед отбором проб необходимо смыть два литра масла из трансформатора. Почему так много? На нижнем клапане есть шток, который уходит обратно в трансформатор примерно на 10 дюймов. Это масло застаивается и не термически сливается с остальным маслом. Таким образом, масло в трубе не собирает воду, газы или другие загрязняющие вещества, которые вы хотите обнаружить. Это очень важно!
- Используйте подходящие контейнеры . Использование любых бутылок (некоторые люди использовали пустые бутылки из-под воды, бутылки из-под спортивных напитков или даже детские поильники!) повышает риск заражения образца. Если у вас нет подходящих контейнеров, ваша лаборатория сможет их предоставить. Даже при использовании подходящих контейнеров вы должны помнить, что они являются искусственным продуктом с возможной пылью, грязью или другими загрязняющими веществами внутри.
Поэтому крайне важно хорошо промыть бутылки перед отбором проб.
- После отбора проб – Не оставляйте образцы под прямыми солнечными лучами, при чрезмерном нагревании или просто так. Отправляйте их в свою лабораторию как можно скорее. Образцы имеют срок годности!
Единственной целью правильного отбора проб является получение репрезентативной пробы от трансформатора. Если вы не получите такой хороший репрезентативный образец, вы зря потратите время и деньги, потому что лаборатория даст вам неточные результаты анализов и плохие рекомендации. Поскольку загрязнить образец очень легко, компания Southwest Electric рекомендует проверять любые сомнительные или неприемлемые результаты, которые не имеют тенденции, путем повторного отбора образцов, особенно перед принятием каких-либо важных решений по техническому обслуживанию масла.
Вы можете узнать больше о процессе тестирования и анализа масла в нашей недавно опубликованной статье здесь.
Остались вопросы? Свяжитесь с нашей командой для ответов.
Мы используем файлы cookie и аналогичные технологии для улучшения функциональности нашего веб-сайта, как описано в наших Условиях использования, которые можно найти здесь. Используя наш веб-сайт, вы соглашаетесь на использование нами файлов cookie. Понял?Принять Подробнее
Политика конфиденциальности и использования файлов cookie
Полное руководство по заполненным маслом распределительным трансформаторам — Daelim
Что такое масляный трансформатор?
Распределительные трансформаторы являются конечными преобразователями токов до того, как они поступят в домохозяйства. Эти машины отвечают за «понижение» тока высокого напряжения для снижения полезных номиналов. Существуют различные схемы охлаждения трансформаторов, и одна из них — масляная. В котором масляные распределительные трансформаторы относятся к типам, использующим масло для охлаждения.
Маслонаполненный трансформатор представляет собой устройство преобразования напряжения, в котором используется метод масляного охлаждения для минимизации температуры трансформатора. Он помещен в сварной стальной масляный бак, заполненный изоляционным маслом. Когда маслонаполненный трансформатор работает, тепло катушки и железный сердечник сначала преобразуются в изоляционное масло. Затем он превращается в охлаждающую среду. Его также можно разделить на два типа в зависимости от мощности: трансформаторы с погружным естественным охлаждением и трансформаторы с принудительным воздушным охлаждением.
Стандартные характеристики масляного трансформатора ниже 200 кВА. Однако должны быть сделаны исключения, особенно в ситуациях, когда необходимы более высокие рейтинги.
В масляном трансформаторе используется метод охлаждения масла для снижения его температуры. Его корпус соединен со сварным стальным масляным баком, заполненным изоляционным маслом.
Эти трансформаторы работают, потому что тепло катушки и железного сердечника передается изоляционному маслу. После этого он превращается в охлаждающую среду. Размеры мощности позволяют разделить его на погружные трансформаторы с принудительным воздушным охлаждением и погружные трансформаторы с естественным охлаждением соответственно.
Масляный трансформатор: особенности и функции
В масляном трансформаторе используется диэлектрическое масло для изоляции и охлаждения обмоток трансформатора. Он заполнен высокоочищенным трансформаторным маслом, используемым для изоляции механических рабочих компонентов трансформатора. Из-за эффективности диэлектрического трансформаторного масла в охлаждении обмотки трансформатора могут использоваться низкотемпературные изоляционные материалы.
Обычно используемые изоляционные материалы включают изделия на основе целлюлозы с относительными температурными индексами в диапазоне от 80 °C до 105 °C. В зависимости от размера и назначения маслонаполненные трансформаторы чаще всего классифицируют как силовые или распределительные трансформаторы.
Реле газоанализатора устанавливается в некоторых маслонаполненных трансформаторах с расширителем или реле Бухгольца. Эти предохранительные устройства обнаруживают скопление газа внутри трансформатора из-за коронного разряда, перегрева или внутренней электрической дуги. Эти устройства могут отключить защитный автоматический выключатель. Он отключает питание масляного трансформатора в случае постепенного скопления газа или внезапного повышения давления.
Трансформаторы без расширителей обычно оснащаются реле внезапного давления, которые выполняют те же функции, что и реле Бухгольца.
Основной функцией масляных распределительных трансформаторов является предоставление конечным потребителям электроэнергии высокого напряжения. Таким образом, большинство этих трансформаторов являются типичными понижающими трансформаторами, поскольку они должны снижать напряжение до желаемого уровня. Вот основные функции масляного распределительного трансформатора:
- Масляный распределительный трансформатор преобразует высокое напряжение в более низкое для бытового или коммерческого использования.
- Уменьшает номинальное напряжение по принципу индукции или закону Фарадея.
- Этот тип трансформатора распределяет электроэнергию среди меньшего числа конечных пользователей. Электроэнергия от электростанций нуждается в распределительных трансформаторах.
- Масляные распределительные трансформаторы общего номинала распределяют напряжение 33 кВ для небольших промышленных нужд. Между тем, 440 В и 220 В являются стандартными для бытового использования.
Конструкция обмотки
Помимо обычной обмотки с двумя катушками, масляные трансформаторы также имеют различные обмотки. Оптимальные обмотки выбираются для конкретных целей с максимальной эффективностью.
Для трансформаторов низкого напряжения и больших токов используются многослойные цилиндрические обмотки. Последовательная емкостная дисковая обмотка предпочтительнее для защиты от высокого напряжения и перенапряжения. Наконец, многопараллельные цилиндрические ступенчатые обмотки используются для широкодиапазонных ступенчатых трансформаторов.
Правильно сформированная конструкция сердечника
Пластины сердечника трансформатора из кремнистой стали высочайшего качества, ориентированные на Hi-B, образуют масляный иммерс. Он имеет улучшенные компоненты, такие как магнитострикция, потери в сердечнике, ток возбуждения и многие другие.
Сердцевина равномерно стянута с помощью закаленных пластиковых лент, а также используется сердечник избирательного оборудования. Это позволяет трансформатору быть немного более компактным, его легче перемещать и производить меньше шума.
Еще одной важной особенностью масляных трансформаторов, которую следует отметить, является маслорасширитель. Он контролирует уровень масла и обеспечивает пространство для расширения теплового масла. Этот процесс значительно облегчает работу трансформатора.
Получить последнюю версию каталога
трансформаторов Daelim сейчасМасляный распределительный трансформатор Стандартные номиналы и мощности
Можно производить широкий выбор маслонаполненных трансформаторов, предназначенных для удовлетворения технических требований и обеспечения надежной работы. Маслонаполненные трансформаторы обеспечивают надежность в суровых условиях с номинальной мощностью до 10 МВА. При этом номинальные напряжения до 36 кВ. Он также включает в себя распределительные, средние, силовые и генераторные трансформаторы от 40 МВА до 132 кВ.
Для масляных трансформаторов доступен широкий диапазон номиналов и мощностей. Эти трансформаторы могут иметь мощность от 50 кВА до более чем 2500 кВА (то есть 2,5 МВА). Потери под нагрузкой варьируются от 170 Вт до более чем 3300 Вт, а потери под нагрузкой — от 870 Вт до 23000 Вт.
Масляные распределительные трансформаторы бывают разных номиналов, которые охватывают разные пороги силовых нагрузок. Ниже приведены стандартные номиналы масляных распределительных трансформаторов в зависимости от типа фазы:
Оценки однофазных распределительных трансформаторов:
- 5 KVA
- 10 KVA
- 16 KVA
- 25 KVA
Трехфактный распределитель Распределитель Распределитель. использует концепцию соединения треугольником или звездой при преобразовании напряжения.
Для распределительных трансформаторов 11 кВ:
- 16 кВА
- 25 кВА
- 63 кВА
- 100 kVA
- 160 kVA
- 200 kVA
- 250 kVA
- 315 kVA
- 400 kVA
- 500 kVA
- 630 kVA
- 1000 kVA
- 1250 kVA
- 1600 kVA
- 2000 kVA
- 2500 kVA
For 33kV distribution transformers:
- 100 kVA
- 160 kVA
- 200 kVA
- 315 kVA
- 400 kVA
- 500 kVA
- 630 kVA
- 1000 кВА
- 1250 кВА
- 1600 кВА
- 2000 кВА
- 2500 кВА
Обратите внимание, что стандартные характеристики могут отличаться в зависимости от вашего местоположения или спецификации производителя. Всегда необходимо сотрудничать с вашими местными профессионалами, которые знают местные стандарты.
Общие области применения масляных трансформаторов
Масляные силовые трансформаторы могут работать с большими нагрузками и используются в приложениях, требующих более высокого напряжения. Кроме того, эти масляные трансформаторы используются для наружных установок, поскольку разливы масла представляют угрозу пожара. Но они также более экологичны. В результате их часто используют в отдельных помещениях или на улице.
Если среда в месте установки относительно жаркая и влажная, подходящим вариантом также является масляный трансформатор.
Обычно масляные распределительные трансформаторы применяются в точках обслуживания. Пункты сервисного обслуживания — это места, в которых высокое напряжение проходит «преобразование» перед поступлением в линии потребителей. Эти трансформаторы также используются для удаленных районов за пределами центра города. Фермерские дома, отдаленные населенные пункты и насосные станции выигрывают от использования масляных распределительных трансформаторов. Другие области применения могут также включать подачу переменного тока на железную дорогу. В этих сценариях профессионалы обычно используют однофазную версию.
Количество потребителей, которые могут получить выгоду от масляного распределительного трансформатора, варьируется. В городских районах несколько домохозяйств могут извлечь выгоду из одного устройства. Между тем, один масляный трансформатор на домохозяйство может потребоваться для сельских или отдаленных районов в зависимости от требований к напряжению.
Поскольку масляный трансформатор может работать более эффективно и выдерживать большую нагрузку, он в основном используется для крупномасштабных операций. Трансформаторы сухого типа часто можно увидеть в жилых и даже коммерческих помещениях, поскольку они более безопасны. Заводы с огромными площадями используют масляный трансформатор для выполнения необходимого объема работы и мощности.
С другой стороны, промышленный комплекс обычно имеет несколько распределительных точек для питания нескольких производственных участков. Они также могут иметь разные рейтинги в зависимости от потребностей оборудования, на котором они работают. В то время как в большом здании может быть собственный распределительный трансформатор, подключенный непосредственно к главной распределительной линии.
Наконец, масляный трансформатор также необходим для возобновляемых источников энергии, таких как ветряные мельницы или плотины. В этих случаях повышающая версия позволяет осуществлять междугороднюю передачу на удаленные подстанции.
Техническое обслуживание распределительного масляного трансформатора
Особенность масляных трансформаторов заключается в том, что они безопасны для окружающей среды, но не обязательно безопасны. Поскольку всегда существует вероятность разлива или утечки масла, это представляет опасность возгорания. Очень важно размещать такие трансформаторы вдали от жилых или коммерческих зон с большим количеством пешеходов. Он также должен быть размещен вдали от зданий, чтобы предотвратить распространение огня в случае аварии.
Масляные трансформаторы экономичны в эксплуатации и обслуживании, но они горючи и очень опасны. Поскольку он погружен в масляный бак, существует опасность пожара, если масло разбрызгивается или вытекает. Ежедневно необходимо осматривать на наличие утечек и других вероятных источников возгорания.
Качество трансформаторного масла влияет на изоляционные и охлаждающие свойства вашего трансформатора. Качество масла незначительно ухудшится при типичных условиях эксплуатации из-за окисления и загрязнения. Это увеличит вероятность возникновения проблем и дорогостоящего ремонта. Вы можете свести к минимуму дорогостоящие простои и ремонты, внедрив тщательную программу профилактического обслуживания.
Проверка масла в трансформаторе должна быть частью ежегодного профилактического обслуживания. Тестирование масла поможет определить, когда необходимы меры по исправлению положения. Первоначальное тестирование создаст основу для сравнения, а ежегодное тестирование покажет любые изменения во внутренних компонентах вашего трансформатора.
Необходимо провести испытание трансформаторного масла, называемое испытанием на напряжение пробоя (BDV). Применяется для оценки качества трансформаторного масла. Масло будет рафинировано или очищено повторно, в зависимости от результатов теста BDV. Испытание напряжением пробоя имеет решающее значение для трансформатора или трансформаторного масла.
Помогает обнаружить проблему с трансформаторным маслом. Измерив значение напряжения пробоя, мы можем определить, подходит ли масло для трансформатора. Если трансформатор не работает должным образом, вы можете использовать тест BDV для проверки трансформаторного масла. Этот тест будет выполнен снова через 6 месяцев.
Особенность маслонаполненного трансформатора заключается в том, что он безопасен для окружающей среды, но не обязательно безвреден. Поскольку всегда существует вероятность разлива или утечки масла, это представляет опасность возгорания. Очень важно размещать такие трансформаторы вдали от жилых или коммерческих зон с большим количеством пешеходов. Он также должен быть размещен вдали от зданий, чтобы предотвратить распространение огня в случае аварии. Детали масляного трансформатора необходимо менять только один раз в 10-15 лет.
Регулярные проверки технического состояния необходимы для продления срока службы ваших масляных распределительных трансформаторов. Кроме того, регулярное техническое обслуживание или проверка могут помочь предотвратить непредсказуемые простои. Проверки масляных распределительных трансформаторов могут проводиться ежедневно, ежемесячно, раз в полгода или ежегодно.
Попробуйте бесплатно информация об однофазном распределительном трансформаторе , устанавливаемом на подушкеЕжедневное техническое обслуживание
Перед ежедневным обслуживанием необходимо проверить несколько важных моментов.
1. Проверьте уровни вашего магнитного указателя уровня масла или MoG. Убедитесь, что уровень масла находится на требуемом уровне.
2. Проверьте силикагель. Силикагели, которые становятся розовыми, нуждаются в замене.
3. Следите за утечками. Утечки следует устранять соответствующим образом, поскольку они могут воспламениться и повредить систему охлаждения.
Ежемесячное техническое обслуживание
1. Убедитесь, что уровень масла соответствует норме. Чрезмерное количество континентов может вызвать утечку. В то же время слишком низкий уровень может привести к неэффективному охлаждению, что может привести к тепловому повреждению.
2. Обеспечьте чистоту сапуна с силикагелем для эффективного охлаждения. Дыхательные отверстия в сапуне с силикагелем должны содержаться в чистоте, чтобы обеспечить постоянное надлежащее дыхание.
3. При заполнении втулки необходимо следить за соответствующим уровнем масла. Убедитесь, что масло находится на соответствующем уровне, чтобы предотвратить повреждение компонентов или неэффективное охлаждение.
Получить последнюю версию каталога трансформаторов Daelim
сейчасПолугодовое техническое обслуживание
Суть полугодовых проверок заключается в измерении температуры воспламенения, шлама, уровня кислоты, диэлектрической прочности и водного фактора. Другие проверки включают измерение IFD и DDA.
Ежегодное техническое обслуживание
Наконец, при ежегодной проверке основное внимание уделяется обслуживанию компонентов и очистке.
1. Очищайте втулки трансформаторов только мягкой ватой.
2. Ежегодная проверка устройства РПН также имеет жизненно важное значение. Обеспечение надлежащего уровня содержания влаги и диэлектрической проницаемости обеспечивает эффективную работу. (Необходимо наблюдать за состоянием масла и брать пробы на содержание влаги (PPM) и диэлектрическую прочность (BDV). Низкое значение BDV и высокое значение PPM означают необходимость замены масла. .)
3. Не реже одного раза в год подтягивайте все провода линий управления и реле. Кроме того, убедитесь, что осветительные нагреватели имеют стандартное расстояние и производительность. Вы также должны очищать распределительные коробки не реже одного раза в год. (Распределительные коробки следует чистить. Нагреватели освещения также должны проверяться вместе с функциями помещения.)
4. Используйте предписанное чистящее средство для очистки переключателей управления, сигнализаций и реле. вместе с их схемами.
5. Проверьте, работают ли ваше устройство пресс-релиза и Buchholz.
6. Проверьте уровень масла на индикаторах и убедитесь, что они содержат необходимое количество масла для работы.
7. Измерьте номинальное сопротивление соединения с землей и стояка. Сделайте это, измерив зажим измерителя сопротивления заземления.
В зависимости от марки трансформатора может быть назначена дополнительная проверка. Проконсультируйтесь с вашим производителем о возможных дополнительных проверках технического обслуживания.
Подробнее о Заполненный жидкостью трансформатор, монтируемый на подушкеДругие типы масляных трансформаторов
Основные типы масляных трансформаторов включают в себя трансформаторы на основе минерального масла, на основе силикона и на биологической основе. Среди этих трех наиболее предпочтительным является масло на основе минерального масла из-за его производительности и экономичности.
Опасен ли масляный распределительный трансформатор?
При неправильном обращении и недостаточном обслуживании трансформатор распределения масла может нанести вред. Во-первых, их масляные компоненты содержат полихлорированные бифенилы или ПХБ. Длительное воздействие этого вещества токсично для человека.
Во-вторых, трансформаторы индуцируют электромагнитные частоты. Низкие частоты — это наименьшая из ваших забот, поскольку теоретически они есть в каждом электронном устройстве. Однако высокие частоты, обычно наблюдаемые на подстанциях, могут быть вредными в долгосрочной перспективе, поскольку связаны с детской лейкемией.
Наконец, опасность возгорания из-за протекающих трансформаторов может быть высокой. Эти соображения подчеркивают необходимость ответственного технического обслуживания.
Эти опасности могут вызывать тревогу, но маловероятны при соблюдении надлежащего технического обслуживания, профилактических мер и стандартов.
В чем разница между масляным и сухим трансформатором?
Сухие и масляные трансформаторы служат одной и той же цели. Однако когда дело доходит до структурирования и функционирования, они сильно различаются. Наиболее существенное различие между «насыщенными нефтью» и «сухими». То есть охлаждающая среда у них разная.
Трансформатор сухого типа
Охлаждающей средой в этом трансформаторе является воздух. Для его изготовления используется вакуумная пропитка полиэфирным или силиконовым лаком под давлением. Для более суровых условий окружающей среды некоторые из них также изготавливаются с использованием эпоксидной смолы VPI и литой смолы. Поскольку они ограничены в плане охлаждения, максимальное напряжение ограничено 35 кВ.
Трансформаторы сухого типа также обладают высокой огнестойкостью , могут быть размещены в центре нагрузки для снижения напряжения и потерь мощности. С другой стороны, трансформаторы сухого типа являются дорогостоящими, громоздкими, влаго- и пыленепроницаемыми и производят много шума.
Масляный трансформатор
Масляный трансформатор использует охлаждающую среду и изолирующее трансформаторное масло. Корпус маслонаполненного трансформатора должен быть помещен в топливный бак, заполненный трансформаторным маслом. Масляные трансформаторы недороги в эксплуатации и обслуживании, но они взрывоопасны и опасны.
Техническое обслуживание
Существует много различий между масляными трансформаторами и трансформаторами сухого типа. Масляные трансформаторы требуют больше мер предосторожности при обслуживании по сравнению с трансформаторами сухого типа. Необходимо часто брать пробы масла для проверки на возможное загрязнение. В то же время трансформаторы сухого типа отличаются высокой устойчивостью к загрязнениям.
Долговечность
Большинство масляных трансформаторов обычно служат дольше, чем трансформаторы сухого типа. Это связано с более высокими эксплуатационными потерями в трансформаторах сухого типа. Это также связано с более высоким стандартом энергоэффективности масляных трансформаторов.
Возможность вторичной переработки и шумовое загрязнение
Масляные трансформаторы, как правило, имеют более доступную утилизацию катушек и сердечников по сравнению с трансформаторами сухого типа. Эти масляные трансформаторы производят меньше отходов и требуют меньше замены деталей. Они также производят меньше шума по сравнению с сухим типом.
Читать дальше: 1 МВА Трехфазный трансформатор с монтажом на плитеПроизводительность
По сравнению с масляными трансформаторами сухие трансформаторы являются более крупными блоками. Они также ограничены по напряжению и размеру, поэтому склонны к перегреву при перегрузке. Это приводит к более высоким потерям электроэнергии, что делает обслуживание более дорогим в долгосрочной перспективе. Масляные трансформаторы меньше воздействуют на окружающую среду, лучше экономят место и более эффективны.
Допустимое напряжение
Сухие трансформаторы используются для функций меньшего масштаба по сравнению с масляными трансформаторами. Масляные трансформаторы больше подходят для работы с более тяжелыми нагрузками и более высоким напряжением.
Продолжайте читать: Силовой трансформатор: Полное руководство по часто задаваемым вопросам Наиболее важное соображение относительно типа используемого трансформатора зависит от области или места, где он будет размещен. Трансформаторы сухого типа являются лучшим выбором для помещений внутри или вблизи зданий или жилых зон. Это связано с тем, что трансформаторы сухого типа более безопасны для людей. Они менее горючи и менее пожароопасны.
Масляные трансформаторы больше подходят для установки вне помещений, а также в отдаленных коммерческих и жилых районах. Это связано с возможностью аварий и разливов нефти, которые представляют опасность пожара.
Отличительной чертой этих двух трансформаторов является то, что сухие трансформаторы более безопасны для окружающей среды, а масляные трансформаторы более безопасны для окружающей среды.
Какое масло используется для масляного трансформатора?
Трансформаторное масло, также известное как изоляционное масло, представляет собой тип масла с хорошими электроизоляционными характеристиками и температурной стабильностью. Он используется в маслонаполненных силовых трансформаторах для изоляции, предотвращения образования дуги и коронного разряда, а также для отвода тепла трансформатора.
Трансформаторное масло — минеральное масло, широко используемое в трансформаторах благодаря своим химическим характеристикам и диэлектрической прочности. Это масло работает как изолятор и хладагент в вашем трансформаторе.
Трансформаторное масло также используется для защиты сердечника и обмоток трансформатора, полностью погруженных в масло. Еще одной важной характеристикой изоляционного масла является его способность предотвращать окисление целлюлозно-бумажной изоляции. Трансформаторное масло для распределения масла действует как барьер между кислородом в атмосфере и целлюлозой. Предотвращает прямой контакт и снижает окисление.
Часто используются два типа трансформаторного масла.
Нафта
Нафта легче окисляется, чем парафин. Однако продукт окисления в лигроине более растворим, чем шлам в парафиновом масле. В результате на дне трансформатора не скапливается нефтешлам на основе нафты. Таким образом, он не препятствует конвекционной циркуляции масла, а значит, не мешает системе охлаждения трансформатора.
Прочитайте мою статью на Типы распределительных трансформаторовПарафиновое масло
Парафиновое масло окисляется медленнее, чем нафта. Продукт окисления, представляющий собой шлам, нерастворим и осаждается на дне резервуара. Эта гадость мешает системе охлаждения трансформатора. Еще одна проблема с маслом на основе парафина заключается в том, что растворенные в нем парафины могут привести к высокой температуре застывания.
Однако в более теплом климате это не проблема. Несмотря на отмеченные выше недостатки, масло на основе парафинов по-прежнему широко используется во многих странах из-за его широкой доступности.
Что такое пробивное напряжение для масляных трансформаторов?
Напряжение пробоя сокращенно обозначается как BDV. Это относится к диэлектрической прочности трансформаторного масла. Основным назначением трансформаторного масла является изоляция и охлаждение трансформатора. В результате он должен обладать высокой диэлектрической прочностью, теплопроводностью и химической стабильностью.
Он должен сохранять эти качества даже при длительном хранении при высоких температурах. Типичные требования включают температуру вспышки 140 °C или выше и напряжение пробоя диэлектрика 28 кВ.
BDV также может указывать на присутствие загрязняющих веществ. Если значение BDV более значительное, это говорит о том, что присутствие загрязняющих веществ меньше.
Однако напряжение пробоя зависит от трансформаторного масла, используемого в маслонаполненных трансформаторах. Напряжение пробоя также может составлять от 30 до 40 кВ. Определяется количеством влаги в трансформаторном масле. Напряжение пробоя в трансформаторном масле будет ниже при высоком содержании влаги. Это критический фактор для трансформаторного масла.
Сколько вмещает маслонаполненный трансформатор?
Емкость масла полностью определяется конструкцией объема бака. Чтобы определить объемную емкость, которую может вместить маслонаполненный трансформатор, сначала вычислите объем сердечника, а затем объем обмотки. Затем из объема бака вычтите объем сердечника и объем обмотки. Это и будет объем масла в заполненном маслом баке. В большинстве случаев для маслонаполненного трансформатора мощностью 300 кВА требуется от 300 до 400 галлонов трансформаторного масла.
Можно ли перегружать масляные трансформаторы?
Масляный трансформатор может быть перегружен, если температура регулируется правильно. Хотя это может поставить под угрозу долговечность машины и ее частей, если делать это часто. Вот почему так важно знать номиналы и мощности различных трансформаторов. Это позволит вам выбрать правильный, который может удовлетворить ваши требования и потребности.
Когда менять масляный трансформатор?
Трансформаторы служат от 15 до 40 лет, в зависимости от их назначения. Те, которые используются в жилых и коммерческих помещениях, обычно могут служить от 35 до 40 лет. С другой стороны, трансформаторы, используемые в промышленных условиях, могут служить только от 20 до 25 лет. Срок службы трансформаторов также может зависеть от правильного обслуживания и использования.
В чем разница между преобразованием и распределением напряжения?
Преобразование напряжения означает процесс преобразования напряжения. Это основная функция трансформаторов, при которой они либо повышают, либо понижают напряжение в зависимости от цели. Преобразование напряжения следует принципу индукции, в котором применяется концепция электромагнетизма.
С другой стороны, распределение — это просто процесс доставки электроэнергии из одного места в другое. Масляные распределительные трансформаторы являются частью распределительной системы. Однако вряд ли их можно назвать дистрибьюторами, а скорее точкой преобразования, позволяющей распространять. В конце концов, электричество должно иметь определенное напряжение для распределения, и трансформаторы несут ответственность за это.
Как работает масляный распределительный трансформатор?
Трансформаторы с масляным охлаждением преобразуют напряжение в определенные диапазоны по желанию. «Преобразование» напряжения происходит по принципу индукции. Эти машины используют масло в качестве охлаждающей среды, так как преобразование с высоким номиналом может вызвать чрезмерный нагрев.
Трансформаторы напряжения могут преобразовывать только напряжения, а не саму мощность. Вольты представляют собой разность потенциалов, а не мощность, которая равна ваттам.
Что произойдет, если масляный распределительный трансформатор перегружен?
Перегрузка увеличивает скорость деградации трансформаторов. Встроенные изоляционные системы способны выдерживать только определенные уровни тепла. Таким образом, частые перегревы ушибают эту систему, что в конечном итоге может привести к отказу системы.
Каков процент допустимой перегрузки для масляных трансформаторов?
Нагрузка ни в коем случае не должна превышать 200 % номинальной кВА трансформатора. Это делается для предотвращения компромисса продолжительности жизни.
Когда следует менять масло?
Масло следует проверять каждые 6 месяцев, чтобы выяснить, нужно ли его заменять. Если есть химические загрязнения, то масло нужно сразу заменить.
Для чего масло в трансформаторе?
Масло в основном отвечает за охлаждение и изоляцию трансформатора.
Опасен ли масляный трансформатор?
Основным элементом трансформаторного масла является полихлордифенил (ПХБ), который может быть токсичным для человека. Хроническое воздействие этого масла может вызвать гепатотоксичность и нейротоксичность у людей.
Резюме и заключение
Маслонаполненный трансформатор представляет собой разновидность технологии преобразования напряжения, обеспечивающую охлаждение масла для снижения температуры трансформатора. Трансформаторные масла предназначены для охлаждения, изоляции и остановки коронных разрядов и искрения при экстремально высоких температурах.
Масляные трансформаторы кажутся лучшим вариантом, учитывая эти соображения, с более высокой энергоэффективностью и меньшими эксплуатационными расходами. В любом случае, эти трансформаторы нельзя использовать ни при каких обстоятельствах. Для высококачественных масляных трансформаторов выбирайте Daelim. Компания существует уже 15 лет и продолжает производить качественную электротовары.
Если вы ищете трансформатор, который отлично подходит для использования вне помещений, то масляные трансформаторы определенно для вас! Тем не менее, если вы планируете разместить его в помещении или внутри учреждения, помните о правилах пожарной безопасности, поскольку одним из недостатков этого трансформатора является легковоспламеняющееся масло.
Масляные распределительные трансформаторы являются одними из наиболее распространенных электрических компонентов из-за их функции. Кроме того, они пропорциональны количеству потребителей электроэнергии в системе. Таким образом, получение высококачественных масляных распределительных трансформаторов необходимо для обеспечения бесперебойного электроснабжения.
В этом отношении вы никогда не ошибетесь, доверившись Даэлиму. Благодаря более чем 15-летней хорошей отраслевой репутации Daelim стал признанным во всем мире брендом. Daelim — ваш партнер для любого электрического продукта или решения, которое может вам понадобиться.
Если у вас возникнут дополнительные вопросы или проблемы, DAELIM будет рад вам помочь.
Технические характеристики | Масляный трансформатор | Fuji Electric Global
Полностью герметичный, с минеральным маслом, тип
1. Технические характеристики (Технические данные могут быть изменены без предварительного уведомления.)
1-1. 22кВ — 400/230В и 24кВ — 416/240В
Артикул | Емкость | Без нагрузки | Потеря нагрузки (75oC) | Импеданс | Размеры (мм) | Общий вес | Масло | ||
---|---|---|---|---|---|---|---|---|---|
кВА | Вт | Вт | % | Высота | Длина | Ширина | кг | Литр | |
1 | 50 | 160 | 950 | 4 | 1 100 | 1000 | 700 | 500 | 135 |
2 | 100 | 250 | 1 550 | 4 | 1 250 | 1 050 | 750 | 750 | 200 |
3 | 160 | 360 | 2 100 | 4 | 1 300 | 1 150 | 750 | 990 | 250 |
4 | 250 | 500 | 2 950 | 4 | 1 350 | 1 200 | 750 | 1300 | 300 |
5 | 315 | 800 | 3 900 | 4 | 1 400 | 1 400 | 800 | 1300 | 350 |
6 | 400 | 960 | 4 600 | 4 | 1 400 | 1 500 | 850 | 1550 | 380 |
7 | 500 | 1 150 | 5 500 | 4 | 1 500 | 1 550 | 900 | 1750 | 430 |
8 | 630 | 1 350 | 6 500 | 4 | 1 550 | 1 600 | 850 | 2 150 | 450 |
9 | 800 | 1 600 | 11 000 | 6 | 1 600 | 1 800 | 1 100 | 2 500 | 650 |
10 | 1000 | 1 950 | 13 500 | 6 | 1 750 | 1 900 | 1 100 | 3 200 | 700 |
11 | 1 250 | 2 300 | 16 400 | 6 | 1 850 | 2000 | 1 150 | 4000 | 850 |
12 | 1 500 | 2 800 | 19 800 | 6 | 1 950 | 2 100 | 1 250 | 4 150 | 1 150 |
13 | 2000 | 3 250 | 24 000 | 6 | 2 050 | 2 250 | 1 350 | 5 650 | 1 450 |
14 | 2 500 | 3 500 | 28 500 | 6 | 2 150 | 2 450 | 1 450 | 6 450 | 1 750 |
1-2.

Артикул | Емкость | Без нагрузки | Потеря нагрузки (75oC) | Импеданс | Размеры (мм) | Общий вес | Масло | ||
---|---|---|---|---|---|---|---|---|---|
кВА | Вт | Вт | % | Высота | Длина | Ширина | кг | Литр | |
1 | 50 | 170 | 950 | 4 | 1 300 | 1000 | 700 | 550 | 165 |
2 | 100 | 260 | 1 550 | 4 | 1 400 | 1 050 | 750 | 800 | 230 |
3 | 160 | 370 | 2 100 | 4 | 1 450 | 1 150 | 750 | 990 | 280 |
4 | 250 | 520 | 2 950 | 4 | 1 500 | 1 200 | 750 | 1450 | 350 |
5 | 315 | 850 | 3 900 | 4 | 1 550 | 1 350 | 800 | 1450 | 400 |
6 | 400 | 1000 | 4 600 | 4 | 1 550 | 1 450 | 850 | 1700 | 450 |
7 | 500 | 1 200 | 5 500 | 4 | 1 650 | 1 500 | 900 | 1900 | 500 |
8 | 630 | 1 400 | 6 500 | 4 | 1 700 | 1 650 | 850 | 2 300 | 550 |
9 | 800 | 1 700 | 11 000 | 6 | 1 750 | 1 850 | 1 100 | 2 650 | 700 |
10 | 1000 | 2000 | 13 500 | 6 | 1 900 | 1 950 | 1 100 | 3 350 | 750 |
11 | 1 250 | 2 350 | 16 400 | 6 | 2000 | 2000 | 1 150 | 4 150 | 900 |
12 | 1 500 | 2 850 | 19 800 | 6 | 2 100 | 2 100 | 1 250 | 4 300 | 1 200 |
13 | 2000 | 3 300 | 24 000 | 6 | 2 200 | 2 250 | 1 350 | 5 800 | 1 450 |
14 | 2 500 | 3 800 | 28 500 | 6 | 2 350 | 2 450 | 1 450 | 6 600 | 1 750 |
Внешний вид распределительного трансформатора
Распределительный трансформатор
2. Аксессуары (стандартные и дополнительные)
Артикул | кВА | 50 | 100 | 160 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1500 | 2000 | 2500 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | Втулки | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
2 | Дуговой рупор | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
3 | Устройство РПН без нагрузки | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
4 | Клемма заземления | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
5 | Подъемная проушина | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
6 | Подъемная проушина | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
7 | Колесо | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ● | ● | ● | ● | ● | |
8 | Фирменная табличка | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
9 | Слив масла | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
10 | Карман для термометра | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
11 | Распределительная коробка | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ● | ● | ● | ● | ● | |
12 | Кабельная коробка | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
13 | Терминальный соединитель P’ry | Тип подушки | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
Тип зажима | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||
14 | Соединитель задней клеммы | Тип подушки | ● | ● | ● | ● | ● | ● | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
Тип зажима | ○ | ○ | ○ | ○ | ○ | ○ | ● | ● | ● | ● | ● | ● | ● | ● | ||
15 | Указатель уровня масла | Без контакта | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
16 | Термометр | Без контакта | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
2 контакта | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ● | ● | ● | ● | ● | ||
17 | Индикатор температуры WDG | 2 контакта | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
18 | Устройство сброса давления | Без контакта | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
1 контакт | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
Список аксессуаров
● Стандартные аксессуары
○ Дополнительные аксессуары
3. Примечания
- Fuji Tusco оставляет за собой право на любые изменения данной информации, приведенной здесь. Распределительные трансформаторы
- предназначены для общего применения при температуре окружающей среды не более 40 ℃ при температуре выше 60 ℃ (верхнее масло) / 65 ℃ (обмотка), которые будут изготовлены и испытаны в соответствии с последним стандартом IEC.
Открытый тип с расширительным баком (минеральное масло)
1. Технические характеристики (Технические данные могут быть изменены без предварительного уведомления.)
1-1. Открытый тип с расширительным баком 22 кВ – 400/230 В и 24 кВ – 416/240 В
Артикул | Емкость | Без нагрузки | Потеря нагрузки (75oC) | Импеданс | Размеры (мм) | Общий вес | Масло | ||
---|---|---|---|---|---|---|---|---|---|
кВА | Вт | Вт | % | Высота | Длина | Ширина | кг | Литр | |
1 | 50 | 160 | 950 | 4 | 1 250 | 1 300 | 850 | 650 | 150 |
2 | 100 | 250 | 1 550 | 4 | 1 350 | 1 300 | 850 | 750 | 200 |
3 | 160 | 360 | 2 100 | 4 | 1 450 | 1 400 | 850 | 950 | 250 |
4 | 250 | 500 | 2 950 | 4 | 1 550 | 1 500 | 850 | 1200 | 320 |
5 | 315 | 800 | 3 900 | 4 | 1 600 | 1 550 | 850 | 1250 | 350 |
6 | 400 | 960 | 4 600 | 4 | 1 650 | 1 600 | 900 | 1550 | 380 |
7 | 500 | 1 150 | 5 500 | 4 | 1 700 | 1 700 | 950 | 1800 | 450 |
8 | 630 | 1 350 | 6 500 | 4 | 1 750 | 1 800 | 950 | 2 100 | 600 |
9 | 800 | 1 600 | 11 000 | 6 | 1 850 | 1 900 | 1 050 | 2 650 | 650 |
10 | 1000 | 1 950 | 13 500 | 6 | 2 050 | 2 050 | 1 150 | 3 200 | 700 |
11 | 1 250 | 2 300 | 16 400 | 6 | 2 100 | 2 250 | 1 200 | 4000 | 900 |
12 | 1 500 | 2 800 | 19 800 | 6 | 2 250 | 2 250 | 1 350 | 4 200 | 1 100 |
13 | 2000 | 3 250 | 24 000 | 6 | 2 350 | 2 300 | 1 400 | 5 500 | 1 200 |
14 | 2 500 | 3 500 | 28 500 | 6 | 2 500 | 2 500 | 1 550 | 6 500 | 1 800 |
1-2.

Артикул | Емкость | Без нагрузки | Потеря нагрузки (75oC) | Импеданс | Размеры (мм) | Общий вес | Масло | ||
---|---|---|---|---|---|---|---|---|---|
кВА | Вт | Вт | % | Высота | Длина | Ширина | кг | Литр | |
1 | 50 | 170 | 950 | 4 | 1 450 | 1 400 | 900 | 700 | 200 |
2 | 100 | 260 | 1 550 | 4 | 1 550 | 1 400 | 900 | 800 | 250 |
3 | 160 | 370 | 2 100 | 4 | 1 650 | 1 500 | 900 | 1000 | 300 |
4 | 250 | 520 | 2 950 | 4 | 1 750 | 1 600 | 900 | 1250 | 350 |
5 | 315 | 850 | 3 900 | 4 | 1 750 | 1 650 | 900 | 1350 | 400 |
6 | 400 | 1000 | 4 600 | 4 | 1 800 | 1 700 | 950 | 1650 | 450 |
7 | 500 | 1 200 | 5 500 | 4 | 1 850 | 1 800 | 1000 | 1900 | 500 |
8 | 630 | 1 400 | 6 500 | 4 | 1,900 | 1 900 | 1000 | 2 200 | 650 |
9 | 800 | 1 700 | 11 000 | 6 | 2000 | 2000 | 1 100 | 2 750 | 700 |
10 | 1000 | 2000 | 13 500 | 6 | 2 200 | 2 150 | 1 200 | 3 500 | 750 |
11 | 1 250 | 2 350 | 16 400 | 6 | 2 250 | 2 350 | 1 250 | 4 500 | 950 |
12 | 1 500 | 2 850 | 19 800 | 6 | 2 400 | 2 350 | 1 400 | 4 800 | 1 150 |
13 | 2000 | 3 300 | 24 000 | 6 | 2 500 | 2 400 | 1 450 | 6 200 | 1 250 |
14 | 2 500 | 3 800 | 28 500 | 6 | 2 650 | 2 600 | 1 600 | 7 200 | 1 850 |
Внешний вид распределительного трансформатора
Распределительный трансформатор
2. Аксессуары (стандартные и дополнительные)
Артикул | кВА | 50 | 100 | 160 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1500 | 2000 | 2500 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | Втулки | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
2 | Дуговой рупор | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
3 | Устройство РПН без нагрузки | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
4 | Обезвоживающий сапун, наполненный силикагель | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
5 | Клемма заземления | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
6 | Подъемная проушина | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
7 | Подъемная проушина | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
8 | Колесо | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ● | ● | ● | ● | ● | |
9 | Фирменная табличка | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
10 | Слив масла | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
11 | Карман для термометра | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
12 | Распределительная коробка | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ● | ● | ● | ● | ● | |
13 | Кабельная коробка | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
14 | Терминальный соединитель P’ry | Тип подушки | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
Тип зажима | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||
15 | Соединитель задней клеммы | Тип подушки | ● | ● | ● | ● | ● | ● | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
Тип зажима | ○ | ○ | ○ | ○ | ○ | ○ | ● | ● | ● | ● | ● | ● | ● | ● | ||
16 | Указатель уровня масла | Без контакта | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
17 | Термометр | Без контакта | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
2 контакта | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ● | ● | ● | ● | ● | ||
18 | Индикатор температуры WDG | 2 контакта | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
19 | Реле Бухгольца | 2 контакта | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ● | ● | ● | ● | ● |
19 | Устройство сброса давления | Без контакта | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
1 контакт | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
Список аксессуаров
● Стандартные аксессуары
○ Дополнительные аксессуары
3.
