Трансформатор это – устройство и принцип работы, назначение, схемы, фото и видео-инструкция как сделать и подключить трансформатор своими руками

Содержание

Что такое трансформатор? Виды трансформаторов. Принцип действия трансформатора

В данной статье мы рассмотри, что такое трансформатор. Виды трансформаторов будут описаны, принцип действия и конструкции тоже не останутся без внимания. Стоит отметить, что это вид статических (неподвижных) машин переменного тока, которые используются для различных целей не только в быту, но и в промышленности. Например, для учета потребляемой электроэнергии. Но обо всем по порядку.

Что это за устройство?

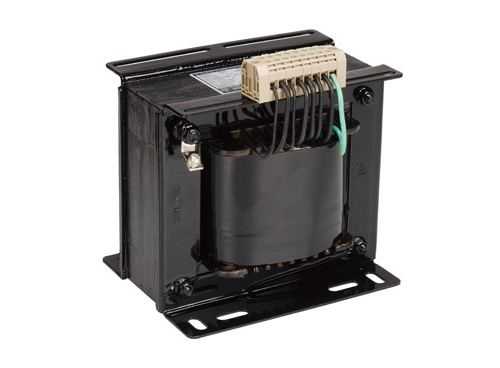

Это электрическая статическая машина, которая используется для преобразования тока или напряжения. Причем можно выделить несколько видов устройств в зависимости от того, от какой сети производится питание. Так, трехфазные имеют три сетевые обмотки, которые включаются по схеме «звезда» или «треугольник». В этом можно провести аналогию с асинхронными электродвигателями. Существуют разнообразные виды силовых трансформаторов, о которых будет рассказано немного ниже.

Но в быту используются устройства, в которых одна сетевая обмотка. К тому же имеется как минимум одна вторичная, которая служит для питания устройств. Например, в ламповой технике применяются силовые трансформаторы, у которых несколько вторичных обмоток. Возникала необходимость с одного устройства получать несколько значений напряжения: 6,3 В, 250 В. Кроме того, в быту можно встретить трансформаторы тока. Они установлены в электросчетчиках и служат для работы устройства контроля.

Конструкция

Основу трансформатора выделить сложно, но если опираться на вес, то это, несомненно, сердечник (магнитопровод). Он изготавливается из стальных листов, которые собраны воедино и плотно стянуты друг с другом. Это позволяет получить максимально возможное сечение магнитопровода. Но не только сталь может применяться, нередко изготавливаются сердечники из ферромагнетиков. Это вещество, которое по свойствам очень схоже с металлом, но имеет несколько иную структуру. Существуют определенные виды трансформаторов, фото основных конструкций приведены в статье.

В конструкции присутствует минимум две обмотки. На одну (первичную) производится подача напряжения питания. Со второй, третьей, N-ной, снимается пониженное напряжение с частотой и формой, аналогичной входному. Обмотки силовых состоят из медного провода. Он наматывается на каркасе, расположенном вокруг магнитопровода. При подаче напряжения в первичную цепь появляется переменное магнитное поле, которое во вторичной обмотке индуцирует ЭДС. В результате этого на выходе появляется некоторая разность потенциалов.

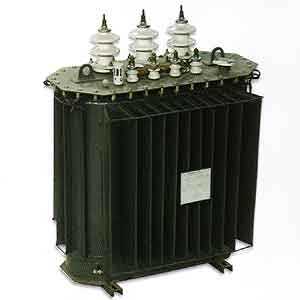

Силовые трансформаторы

К указанным типам относятся те, которые преобразуют электроэнергию в сети. Это не только устанавливаемый на подстанциях трансформатор. Виды трансформаторов силовых разнообразны, они служат не только для понижения напряжения со 110 кВ, например, до 6 кВ, в случае с подстанцией. К ним можно отнести и устройства, используемые в блоках питания бытовой радиоаппаратуры. По сути, конструкция у всех аналогичная, имеются общие узлы.

Даже сварочные трансформаторы, виды которых разнообразны, имеют аналогичное строение. Вот только есть мелкие нюансы, например, силовые машины на подстанциях оборудованы системой масляного охлаждения, в то время как сварочные работают без него. Зато у последних имеется регулировка выходного тока. Это необходимо для сварки различных по толщине металлов. Ну а устройства, используемые в быту, и вовсе лишены таких регулировок.

Автотрансформаторы

Автотрансформатор – один из видов, у которого первичная и вторичная обмотки соединены напрямую. Это позволяет получить не только электрическую связь в устройстве, но и электромагнитную. Обычно имеется у автотрансформатора три вывода, а это позволяет получать различные значения напряжения. Отличительная особенность автотрансформаторов – высокий коэффициент полезного действия. Но есть и один существенный недостаток – первичная и вторичная цепи электрически не изолированы друг от друга. Используется по большей части для регулирования мощности потребителя такой трансформатор. Виды трансформаторов для иных целей рассмотрены ниже.

Измерительные

Для использования в электроустановках переменного тока создан специальный вид трансформаторов – измерительный. Благодаря им увеличиваются пределы измерительных устройств. Кроме того, они позволяют без электрического соединения с силовым проводом провести замер протекающего по нему тока. Другими словами, без гальванической связи имеется возможность контроля протекающего тока в цепи. Но можно выделить два типа измерительных устройств – трансформаторы напряжения и тока. Существуют различные виды трансформаторов тока, их отличие в габаритах и области применения.

Трансформаторы тока позволяют осуществить преобразование. При этом большой ток, протекающий в цепи, снижается до безопасного значения. Причем он на выходе безопасен для систем управления или измерения, устройств сигнализации и защиты. Первичная обмотка – это отрезок проводника, вокруг него проведена намотка вторичной. С последней снимается ток в 1 или 5 Ампер. А вот трансформаторы напряжения предназначены для иной цели. Они производят понижение напряжения для измерения характеристик. С их помощью осуществляется гальваническая развязка защитных устройств от цепи с высоким напряжением.

Импульсные

Этот тип устройств используется для узкоспециализированных целей. Он необходим для преобразования серии импульсных сигналов. Причем длительность одного импульса может достигать нескольких десятков микросекунд. Причем имеется одна небольшая особенность – изменяется только амплитуда сигнала, но не его форма. Между прочим, имеются определенные виды защит трансформаторов, импульсные также снабжаются схемами, предотвращающими превышение напряжения или тока.

Как правило, импульсные устройства применяются в цепях, в которых протекает сигнал прямоугольной формы. Зачастую такой вид устройств используется в телевизионной технике. Они преобразуют малые по длительности импульсы видеосигнала с очень большой скважностью. Причем на выходе вы получаете сигнал в первозданном виде, но с увеличенной амплитудой.

Заключение

Теперь вы знаете, что такое трансформатор. Виды трансформаторов мы рассмотрели и увидели, что все они обладают небольшими отличиями, несмотря на то, что конструкция во многом схожа. Обратите внимание, что при работе с любыми электрическими устройствами необходимо соблюдать технику безопасности. Кроме того, для обслуживания электросетей переменного тока необходимо иметь группу допуска.

fb.ru

Трансформаторы — устройство, принцип работы и область применения, основные типы и характеристики

ВИДЫ И ТИПЫ - ХАРАКТЕРИСТИКИ - ПРИМЕНЕНИЕ

Трансформаторы — это устройства предназначенные для преобразования электроэнергии. Их основная задача — изменение значения переменного напряжения. Трансформаторы используются как в виде самостоятельных приборов, так и в качестве составных элементов других электротехнических устройств.

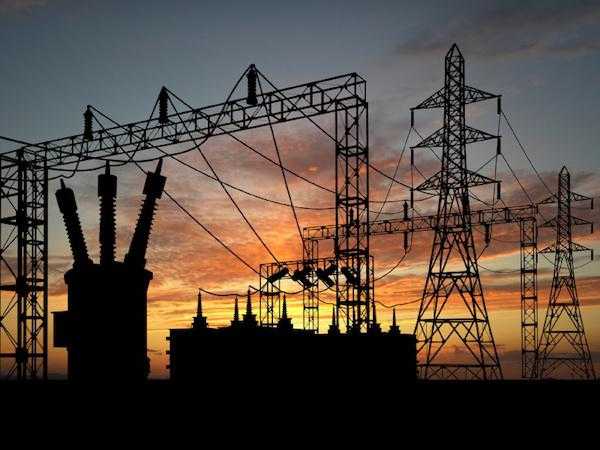

Достаточно часто трансформаторы используются при передаче электроэнергии на дальние расстояния. Непосредственно на электрогенерирующих предприятиях они позволяют существенно повысить напряжение, которое вырабатывается источником переменного тока.

Повышая напряжение до 1150 кВт, трансформаторы обеспечивают более экономную передачу электроэнергии: значительно снижаются потери электричества в проводах и появляется возможность уменьшить площадь сечения кабелей, используемых в линиях электропередач.

Принцип работы трансформатора основан на эффекте электромагнитной индукции. Классическая конструкция состоит из металлического магнитопровода и электрически не связанных обмоток выполненных из изолированного провода. Та обмотка, на которую подается электроэнергия, называется первичной. Вторая — подсоединённая к устройствам, потребляющим ток, называется вторичной.

После того как трансформатор подсоединяют к источнику переменного тока в его первичная обмотка формирует переменный магнитный поток. По магнитопроводу он передается на витки вторичной обмотки, индуцируя в них переменную ЭДС (электродвижущую силу). При наличии устройства потребления в цепи вторичной обмотки возникает электрический ток.

Соотношение между входным и выходным напряжением трансформатора прямо пропорционально отношению количества витков соответствующих обмоток.

Эта величина называется коэффициентом трансформации: Ктр=W1/W2=U1/U2, где:

  • W1, W2 — количество витков первичной и вторичной обмоток соответственно;
  • U1,U2 — входное и выходное напряжения соответственно.

Обмотки могут быть расположены либо в виде отдельных катушек либо одна поверх другой. У маломощных устройств обмотки выполняются из провода с хлопчатобумажной или эмалевой изоляцией. Микро трансформатор имеет обмотки из алюминиевой фольги толщиной не более 20—30 мкм. В качестве изолирующего материала выступает оксидная пленка, полученная естественным окислением фольги.

ВИДЫ И ТИПЫ ТРАНСФОРМАТОРОВ

Трансформаторы — это достаточно широко распространенные устройства, поэтому существует множество их разновидностей. По конструктивному исполнению и назначению они делятся на:

Автотрансформаторы.
Они имеют одну обмотку с несколькими отводами. За счет переключения между этими отводами можно получить разные показатели напряжения. К недостаткам следует отнести отсутствие гальванической развязки между входом и выходом.
Импульсные трансформаторы.
Предназначены для преобразования импульсного сигнала незначительной продолжительности (около десятка микросекунд). При этом форма импульса искажается минимально. Обычно используется в цепях обработки видеосигнала.
Разделительный трансформатор.
Конструкция этого устройства предусматривает полное отсутствие электрической связи между первичной и вторичными обмотками, то есть обеспечивает гальваническую развязку между входными и выходными цепями. Используется для повышения электробезопасности и, как правило, имеет коэффициент трансформации равный единице.
Пик—трансформатор.
Используется для управления полупроводниковыми электрическими устройствами типа тиристоров. Преобразует синусоидальное напряжение переменного тока в пикообразные импульсы.
Стоит выделить способ классификации трансформаторов по способу их охлаждения.

Различают сухие устройства с естественным воздушным охлаждением в открытом, защищенном и герметичном исполнении корпуса и с принудительным воздушным охлаждением.

Устройства с жидкостным охлаждением могут использовать различные типы теплообменной жидкости. Чаще всего это масло, однако встречаются модели где в качестве теплообменного вещества используется вода или жидкий диэлектрик.

Кроме того производят трансформаторы с комбинированным охлаждением жидкостно-воздушным. При этом каждый из способов охлаждения может быть как естественным, так и с принудительной циркуляцией.

В начало

ХАРАКТЕРИСТИКИ ТРАНСФОРМАТОРОВ

К основным техническим характеристиками трансформаторов можно отнести:

  • уровень напряжения: высоковольтный, низковольтный, высоко потенциальный;
  • способ преобразования: повышающий, понижающий;
  • количество фаз: одно- или трехфазный;
  • число обмоток: двух- и многообмоточный;
  • форму магнитопровода: стержневой, тороидальный, броневой.

Один из основных параметров — это номинальная мощность устройства, выраженная в вольт-амперах. Точные граничные показатели могут несколько различаться в зависимости от количества фаз и других характеристик. Однако, как правило, маломощными считаются устройства, преобразовывающие до нескольких десятков вольт-ампер.

Приборами средней мощности считаются устройства от нескольких десятков до нескольких сотен, а трансформаторы большой мощности работают с показателями от нескольких сотен до нескольких тысяч вольт-ампер.

Рабочая частота – различают устройства с пониженной частотой (менее стандартной 50 Гц), промышленной частоты – ровно 50 Гц, повышенной промышленной частоты (от 400 до 2000 Гц) и повышенной частоты (до 1000 Гц).

В начало

ОБЛАСТЬ ПРИМЕНЕНИЯ

Трансформаторы получили широкое распространение, как в промышленности, так и в быту. Одной из основных областей их промышленного применения является передача электроэнергии на дальние расстояния и ее перераспределение.

Не менее известны сварочные (электротермические) трансформаторы. Как видно из названия, данный тип устройств применяется в электросварке и для подачи питания на электротермические установки. Также достаточно широкой областью применения трансформаторов является обеспечение электропитания различного оборудования.

В зависимости от назначения трансформаторы делят на:

Силовые.

Являются наиболее распространенным типом промышленного трансформатора. Применяются для повышения и понижения напряжения. Используется в линиях электропередач. По пути от электрогенерирующих мощностей до потребителя электроэнергия может несколько раз проходить через повышающие силовые трансформаторы, в зависимости от удалённости конкретного потребителя.

Перед подачей непосредственно на приборы потребления (станки, бытовые и осветительные приборы) электроэнергия претерпевает обратные преобразования, проходя через силовые понижающие трансформаторы.

Тока.

Выносные измерительные трансформаторы тока используются для обеспечения работоспособности цепей учета электроэнергии защиты энергетических линий и силовых автотрансформаторов. Они имеют различные размеры и эксплуатационные показатели. Могут размещаться в корпусах небольших приборов или являться отдельными, габаритными устройствами.

В зависимости от выполняемых функций различают следующие виды:

  • измерительные — подающее ток на приборы измерения и контроля;
  • защитные — подключаемые к защитным цепям;
  • промежуточные — используется для повторного преобразования.

Напряжения.

Они применяются для преобразования напряжения до нужных величин. Кроме того, такие устройства используются в цепях гальванической развязки и электро- радио- измерениях.

В начало

© 2012-2018 г. Все права защищены.

Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов


eltechbook.ru

Что такое трансформатор? | Электрознайка. Домашний Электромастер.


Трансформатор – это электромагнитный аппарат, предназначенный для преобразования переменного тока одного напряжения в переменный ток другого напряжения при той же частоте.
Действие трансформатора основано на использовании явления электромагнитной индукции.

Переменный электрический ток (ток, который изменяется по величине и по направлению) наводит в первичной катушке переменное магнитное поле. Это переменное магнитное поле, наводит переменное напряжение во вторичной обмотке. Величина напряжения ЭДС зависит от числа витков  в катушке и от скорости изменения магнитного поля.

Отношение числа витков первичной и вторичной обмоток определяет коэффициент трансформации:
   k = w1 / w2;   где:
w1 — число витков в первичной обмотке;
w2 — число витков во вторичной обмотке.
Если число витков в первичной обмотке больше чем во вторичной — это понижающий трансформатор.
Если число витков в первичной обмотке меньше, чем во вторичной — это повышающий трансформатор.

Один и тот же трансформатор может быть как понижающим, так и повышающим, в зависимости от того на какую обмотку подается переменное напряжение.

Трансформаторы без сердечника или с сердечником из высокочастотного феррита или альсифера — это высокочастотные трансформаторы ( частота выше 100 килогерц).
Трансформаторы с ферромагнитным сердечником (сталь, пермаллой, феррит) – это низкочастотные трансформаторы (частота ниже 100 килогерц).

Высокочастотные трансформаторы используются в устройствах техники электросвязи, радиосвязи и др. Низкочастотные трансформаторы используются в усилительной технике звуковых частот, в телефонной связи.
Особое место трансформаторы со стальным (набор из стальных листов) сердечником занимают в электротехнике.

Развитие электроэнергетики напрямую зависит от мощных, силовых трансформаторов.
Мощности силовых трансформаторов имеют величины от нескольких ватт до сотен тысяч киловатт и выше.

Силовой трансформатор – что же это?

На замкнутый сердечник (магнитопровод), набранный из стальных листов, надевают две или больше, обмоток, одна из которых соединяется с источником переменного тока. Другая (или другие) обмотка соединяется с потребителем электрического тока – нагрузкой.

Переменный ток, проходящий по первичной обмотке, создает в стальном сердечнике магнитный поток, который наводит в каждом витке обмотки – катушки переменное напряжение. Напряжения всех витков складываются в выходное напряжение трансформатора.

 Форма сердечника – магнитопровода, может быть Ш – образной, О – образной и тороидальной, в виде тора. Таким образом в силовом трансформаторе электрическая мощность из первичной обмотки передается во вторичную обмотку через магнитный поток в магнитопроводе.

Потребителей электрической энергии очень много: электрическое освещение, электронагреватели, радио и теле аппаратура, электродвигатели и многое другое. И все эти приборы требуют различные напряжения (переменные и постоянные) и разные мощности.

Проблема эта легко решается с помощью трансформатора. Из бытовой сети с переменным напряжением 220 вольт можно получить переменное напряжение любой величины и , если необходимо, преобразовать его в постоянное напряжение.

Коэффициент полезного действия трансформатора довольно велик, от 0,9 до 0,98 и зависит от потерь в магнитопроводе и от магнитных полей рассеяния.
От величины электрической мощности Р зависит площадь поперечного сечения магнитопровода S.
По значению площади S определяется, при расчетах трансформатора, количество витков w на 1 вольт:

w = 50 / S.

Мощность трансформатора Рс выбирается из требуемой величины нагрузки Рн плюс величина потерь в сердечнике.

При расчете трансформатора с определенной степенью точности можно считать, что мощность нагрузки во вторичной обмотке Pн = Uн * Iн и мощность потребляемая из сети в первичной обмотке Pc = Uc * Ic приблизительно равны. Если  потерями в сердечнике  пренебречь, то получается равенство:

k = Uс / Uн = Iн / Iс.

То есть, выводится правило: токи в обмотках трансформатора обратно пропорциональны их напряжениям, а соответственно и числу их витков.

domasniyelektromaster.ru

Трансформаторы, их виды и назначение

Что такое трансформатор
Принцип работы трансформатора
Виды трансформаторов
Режимы работы трансформатора
Уравнения идеального трансформатора
Магнитопровод трансформатора
Обмотка трансформатора
Применение трансформаторов
Схема трансформатора

Что такое трансформатор

Трансформатор представляет собой устройство, которое преобразовывает напряжение переменного тока (повышает или понижает). Состоит трансформатор из нескольких обмоток (двух или более), которые намотаны на общий ферромагнитный сердечник. Если трансформатор состоит только из одной обмотки, то он называется автотрансформатором. Современные трансформаторы тока бывают: стержневыми, броневыми или тороидальными. Все три типа трансформаторов имеют похожие характеристики, и надежность, но отличаются друг от друга способом изготовления.

В трансформаторах стержневого типа обмотка намотана на сердечник, а в трансформаторах стержневого типа обмотка включается в сердечник. В трансформаторе стержневого типа обмотки хорошо видны, а из сердечника видна только нижняя и верхняя часть. Сердечник броневого трансформатора скрывает в себе практически всю обмотку. Обмотки трансформатора стержневого типа расположены горизонтально, в то время как это расположение в броневом трансформаторе может быть как вертикальным, так и горизонтальным.

Независимо от типа трансформатора, в его состав входят такие три функциональные части: магнитная система трансформатора (магнитопровод), обмотки, а также система охлаждения.

В начало

Принцип работы трансформатора

В трансформаторе принято выделять первичную и вторичную обмотку. К первичной обмотке напряжение подводится, а от вторичной отводится. Действие трансформатора основано на законе Фарадея (законе электромагнитной индукции): изменяющийся во времени магнитной поток через площадку, ограниченную контуром, создает электродвижущую силу. Справедливо также обратное утверждение: изменяющийся электрический ток индуцирует изменяющееся магнитное поле.

В трансформаторе есть две обмотки: первичная и вторичная. Первичная обмотка получает запитку от внешнего источника, а с вторичной обмотки напряжение снимается. Переменный ток первичной обмотки создает в магнитопроводе переменное магнитное поле, которое, в свою очередь, создает ток во вторичной обмотке.

В начало

Режимы работы трансформатора

Существуют такие три режима работы трансформатора: холостой ход, режим короткого замыкания, рабочий режим. Трансформатор «на холостом ходу», когда выводы от вторичных обмоток никуда не подключены. Если сердечник трансформатора изготовлен из магнитомягкого материала, тогда ток холостого хода показывает, какие в трансформаторе происходят потери на перемагничивание сердечника и вихревые токи.

В режиме короткого замыкания выводы вторичной обмотки соединены между собой накоротко, а на первичную обмотку подают небольшое напряжение, с таким расчетом, чтобы ток короткого замыкания был равен номинальному току трансформатора. Величину потерь (мощность) можно посчитать, если напряжение во вторичной обмотке умножить на ток короткого замыкания. Такой режим трансформатора находит свое техническое применение в измерительных трансформаторах.

Если подключить нагрузку к вторичной обмотке, то в ней возникает ток, индуцирующий магнитный поток, направленный противоположно магнитному потоку в первичной обмотке. Теперь в первичной обмотке ЭДС источника питания и ЭДС индукции питания не равны, поэтому ток в первичной обмотке увеличивается до тех пор, пока магнитный поток не достигнет прежнего значения.

Для трансформатора в режиме активной нагрузки справедливо равенство:
U_2/U_1 =N_2/N_1 , где U2, U1 – мгновенные напряжения на концах вторичной и первичной обмоток, а N1, N2 – количество витков в первичной и вторичной обмотке. Если U2 > U1, трансформатор называется повышающим, в противном случае перед нами понижающий трансформатор. Любой трансформатор принято характеризовать числом k, где k – коэффициент трансформации.

В начало

Виды трансформаторов

В зависимости от своего применения и характеристик трансформаторы бывают нескольких видов. К примеру, в электрических сетях населенных пунктов, промышленных предприятий применяют трансформаторы силовые, основной задачей которых является понижение напряжения в сети до общепринятого – 220 В.

Если трансформатор предназначен для регулировки тока, он называется трансформатор тока, а если устройство регулирует напряжение – то это трансформатор напряжения. В обычных сетях применяются однофазные трансформаторы, в сетях на три провода (фаза, ноль, заземление) нужен трехфазный трансформатор.

Бытовой трансформатор, 220В предназначается для защиты бытовой техники от перепадов напряжения.

Сварочный трансформатор предназначен для разделения сварочной и силовой сети, для понижения напряжения в сети до нужной для сварки величины.

Масляный трансформатор предназначается для использования в сетях с напряжением выше 6 000 Вольт. Конструкция трансформатора включает в себя: магнитопровод, обмотки, бак, а также крышки с вводами. Магнитопровод состоит из 2 листов электротехнической стали, которые изолированы друг от друга, обмотки, как правило, делают из алюминиевого или медного провода. Регулировка напряжения производится с помощью ответвления, которое соединяется с переключателем.

Существует два вида переключения ответвлений: переключение под нагрузкой — РПН (регулирование под нагрузкой), а также без нагрузки, после того, как трансформатор отключен от внешней сети (ПБВ, или переключение без возбуждения). Большее распространение получил второй способ регулировки напряжения.

Говоря о видах трансформаторов, нельзя не рассказать об электронном трансформаторе. Электронный трансформатор представляет собой специализированный источник питания, который служит для преобразования напряжения 220В в 12 (24)В, при большой мощности. Электронный трансформатор намного меньше обычного, при тех же самых параметрах нагрузки.

В начало

Уравнения идеального трансформатора

Для того чтобы рассчитать основные характеристики трансформаторов, принято пользоваться простыми уравнениями, которые знает каждый современный школьник. Для этого используют понятие идеального трансформатора. Идеальным трансформатором называется такой трансформатор, в котором нет потерь энергии на нагрев обмоток и вихревые токи. В идеальном трансформаторе энергия первичной цепи превращается полностью в энергию магнитного поля, а затем – в энергию вторичной обмотки. Именно поэтому мы можем написать:
P1= I1*U1 = P2 = I2*U2,
где P1, P2 – мощности электрического тока в первичной и вторичной обмотке соответственно.

В начало

Магнитопровод трансформатора

Магнитопровод представляет собой пластины из электротехнической стали, которые концентрируют в себе магнитное поле трансформатора. Полностью собранная система с деталями, скрепляющими трансформатор в единое целое – это остов трансформатора. Та часть магнитопровода, на которой крепятся обмотки, называется стержнем трансформатора. Часть магнитопровода, которая не несет на себе обмотку и замыкает магнитную цепь, называется ярмом.

В трансформаторе стержни могут располагаться по-разному, поэтому выделяют такие четыре типа магнитопроводов (магнитных систем): плоская магнитная система, пространственная магнитная система, симметричная магнитная система, несимметричная магнитная система.

В начало

Обмотка трансформатора

Теперь поговорим об обмотке трансформатора. Основная часть обмотки – виток, который однократно обхватывает магнитопровод и в котором индуцируется магнитное поле. Под обмоткой понимают сумму витков, ЭДС всей обмотки равна сумме ЭДС в каждом витке.

В силовых трансформаторах обмотка обычно состоит из проводников, имеющих квадратное сечение. Такой проводник по-другому еще называется жилой. Проводник квадратного сечения используется для того, чтобы более эффективно использовать пространство внутри сердечника. В качестве изоляции каждой жилы может использоваться либо бумага, либо эмалевый лак. Две жилы могут быть соединены между собой, и иметь одну изоляцию – такая конструкция называется кабелем.

Обмотки бывают следующих типов: основные, регулирующие и вспомогательные. Основной называется обмотка, к которой подводится или от которой отводится ток (первичная и вторичная обмотка). Обмотка с выводами для регулирования коэффициента трансформации напряжения называется регулирующей.

В начало

Применение трансформаторов

Из курса школьной физики известно, что потери мощности в проводах прямо пропорциональны квадрату силы тока. Поэтому для передачи тока на большие расстояния напряжение повышают, а перед подачей потребителю наоборот, понижают. В первом случае нужны повышающие трансформаторы, а во втором – понижающие. Это основное применение трансформаторов.

Трансформаторы применяются также в схемах питания бытовых приборов. Например, в телевизорах применяют трансформаторы, имеющие несколько обмоток (для питания схем, транзисторов, кинескопа, и т.д.).

В начало

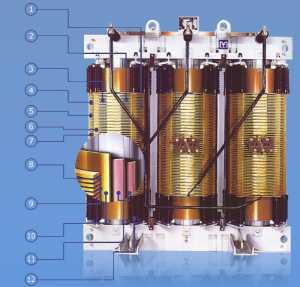

Схема трансформатора

  1. Изоляция трансформатора на основе безматричной вакуумной пропитки и работает в среде с высокой влажностью воздуха и в химически агрессивной атмосфере.
  2. Минимальное выделение энергии горения (например, 43 кг для трансформатора 1600 кВА соответствуют 1,1% веса). Другие изоляционные материалы являются практически негорючими, самозатухающими и не содержат каких-либо токсичных добавок.
  3. Устойчивость трансформатора к загрязнениям благодаря конвекционным самоочищающимся дискам обмотки.
  4. Большая длина утечки по поверхности дисков обмотки, которые создают эффект изоляционных барьеров.
  5. Устойчивость трансформатора к температурной ударной нагрузке даже при крайне низких температурах (-50°С).
  6. Керамические блоки прокладки (без возможности возгорания) между дисками обмотки.
  7. Изоляция проводников стекло-шелк.
  8. Безопасность эксплуатации трансформатора благодаря специальной структуре обмотки Воздействие напряжения на изоляцию никогда не превышает напряжение изоляции (не более 10 В). Частичные разряды в изоляции физически невозможны.
  9. Охлаждение трансформатора обеспечивается вертикальными и горизонтальным каналам охлаждения, а минимальная толщина изоляции обеспечивают возможность работы трансформатора при больших кратковременных перегрузках в защитном корпусе IP 45 без принудительного охлаждения.
  10. Изоляционный цилиндр сделан и практически негорючего и самозатухающего материала, армированного стекловолокном.
  11. Обмотка низкого напряжения из стандартного провода или фольги; в качестве материала обмотки используется медь.
  12. Динамическая устойчивость трансформатора к коротким замыканиям обеспечивается керамическими изоляторами.


В начало

etcenter.ru

Электрический трансформатор. Основное оборудование электрических станций и подстанций.

Основное оборудование электрических станций и подстанций

Трансформатор

Трансформатор - это статическое электромагнитное устройство, имеющее две или более индуктивно связанные обмотки на каком-либо магнитопроводе и предназначенное для преобразования посредством электромагнитной индукции одной или нескольких систем (напряжений) переменного тока в одну или несколько других систем (напряжений), без изменения частоты.

Трансформатор осуществляет преобразование переменного напряжения и/или гальваническую развязку в самых различных областях применения - электроэнергетике, электронике и радиотехнике.

Конструктивно трансформатор может состоять из одной (автотрансформатор) или нескольких изолированных проволочных, либо ленточных обмоток (катушек), охватываемых общим магнитным потоком, намотанных, как правило, на магнитопровод (сердечник) из ферромагнитного магнито-мягкого материала.

Базовые принципы действия трансформатора

Работа трансформатора основана на двух базовых принципах:

  • Изменяющийся во времени электрический ток создаёт изменяющееся во времени магнитное поле (электромагнетизм)
  • Изменение магнитного потока, проходящего через обмотку, создаёт ЭДС в этой обмотке (электромагнитная индукция)

На одну из обмоток, называемую первичной обмоткой, подаётся напряжение от внешнего источника. Протекающий по первичной обмотке переменный ток намагничивания создаёт переменный магнитный поток в магнитопроводе. В результате электромагнитной индукции, переменный магнитный поток в магнитопроводе создаёт во всех обмотках, в том числе и в первичной, ЭДС индукции, пропорциональную первой производной магнитного потока, при синусоидальном токе сдвинутой на 90° в обратную сторону по отношению к магнитному потоку.

В некоторых трансформаторах, работающих на высоких или сверхвысоких частотах, магнитопровод может отсутствовать.

Форма напряжения во вторичной обмотке связана с формой напряжения в первичной обмотке довольно сложным образом. Благодаря этой сложности удалось создать целый ряд специальных трансформаторов, которые могут выполнять роль усилителей тока, умножителей частоты, генераторов сигналов и т.д.

Исключение - силовой трансформатор. В случае классического трансформатора переменного тока, предложенного П.Яблочковым, он преобразует синусоиду входного напряжения в такое же синусоидальное напряжение на выходе вторичной обмотки.

В случае силового трансформатора, работающего в схеме Преобразователя Мотовилова, он преобразует постоянный силовой ток первичной обмотки в постоянный силовой ток вторичной обмотки при прямоугольном переменном напряжении на обеих обмотках. Последнее выпрямляется в постоянное напряжение так, что на входе и выходе схемы Мотовилова действуют постоянные токи при постоянном напряжении.

Основные части конструкции трансформатора

Основными частями конструкции трансформатора являются:

  • магнитопровод
  • обмотки
  • каркас для обмоток
  • изоляция
  • система охлаждения
  • прочие элементы (для монтажа, доступа к выводам обмоток, защиты трансформатора и т.п.)

В практичной конструкции трансформатора производитель выбирает между тремя различными базовыми концепциями:

  • Стержневой
  • Броневой
  • Тороидальный

Любая из этих концепций не влияет на эксплуатационные характеристики или эксплуатационную надежность трансформатора, но имеются существенные различия в процессе их изготовления. Каждый производитель выбирает концепцию, которую он считает наиболее удобной с точки зрения изготовления, и стремится к применению этой концепции на всём объёме производства.

В то время как обмотки стержневого типа заключают в себе сердечник, сердечник броневого типа заключает в себе обмотки. Если смотреть на активный компонент (т.e. сердечник с обмотками) стержневого типа, обмотки хорошо видны, но они скрывают за собой стержни магнитной системы сердечника. Видно только верхнее и нижнее ярмо сердечника. В конструкции броневого типа сердечник скрывает в себе основную часть обмоток.

Ещё одно отличие состоит в том, что ось обмоток стержневого типа, как правило, имеет вертикальное положение, в то время как в броневой конструкции она может быть горизонтальной или вертикальной.

Режимы работы трансформатора

Режим холостого хода

Данный режим характеризуется разомкнутой вторичной цепью трансформатора, вследствие чего ток в ней не течёт. По первичной обмотке протекает ток холостого хода, главной составляющей которого является реактивный ток намагничивания. С помощью опыта холостого хода можно определить КПД трансформатора, коэффициент трансформации, а также потери в сердечнике (т.н. «потери в стали»).

Режим нагрузки

Этот режим характеризуется работой трансформатора с подключенными источником в первичной и нагрузкой во вторичной цепи трансформатора. В вторичной обмотке протекает ток нагрузки, а в первичной - ток, который можно представить как сумму тока нагрузки (пересчитанного из соотношения числа витков обмоток и вторичного тока) и ток холостого хода. Данный режим является основным рабочим для трансформатора.

Режим короткого замыкания

Этот режим получается в результате замыкания вторичной цепи накоротко. Это разновидность режима нагрузки, при котором сопротивление вторичной обмотки является единственной нагрузкой. С помощью опыта короткого замыкания можно определить потери на нагрев обмоток в цепи трансформатора («потери в меди»). Это явление учитывается в схеме замещения реального трансформатора при помощи активного сопротивления.

Режим холостого хода

При равенстве вторичного тока нулю (режим холостого хода), ЭДС индукции в первичной обмотке практически полностью компенсирует напряжение источника питания, поэтому ток, протекающий через первичную обмотку, равен переменному току намагничивания, нагрузочные токи отсутствуют. Для трансформатора с сердечником из магнитомягкого материала (ферромагнитного материала, трансформаторной стали) ток холостого хода характеризует величину потерь в сердечнике (на вихревые токи и на гистерезис) и реактивную мощность перемагничивания магнитопровода. Мощность потерь можно вычислить, умножив активную составляющую тока холостого хода на напряжение, подаваемое на трансформатор.

Для трансформатора без ферромагнитного сердечника потери на перемагничивание отсутствуют, а ток холостого хода определяется сопротивлением индуктивности первичной обмотки, которое пропорционально частоте переменного тока и величине индуктивности.

Напряжение на вторичной обмотке в первом приближении определяется законом Фарадея.

Режим короткого замыкания

В режиме короткого замыкания, на первичную обмотку трансформатора подаётся переменное напряжение небольшой величины, выводы вторичной обмотки соединяют накоротко. Величину напряжения на входе устанавливают такую, чтобы ток короткого замыкания равнялся номинальному (расчётному) току трансформатора. В таких условиях величина напряжения короткого замыкания характеризует потери в обмотках трансформатора, потери на омическом сопротивлении. Мощность потерь можно вычислить, умножив напряжение короткого замыкания на ток короткого замыкания.

Данный режим широко используется в измерительных трансформаторах тока.

Режим нагрузки

При подключении нагрузки к вторичной обмотке во вторичной цепи возникает ток нагрузки, создающий магнитный поток в магнитопроводе, направленный противоположно магнитному потоку, создаваемому первичной обмоткой. В результате в первичной цепи нарушается равенство ЭДС индукции и ЭДС источника питания, что приводит к увеличению тока в первичной обмотке до тех пор, пока магнитный поток не достигнет практически прежнего значения.

Мгновенный магнитный поток в магнитопроводе трансформатора определяется интегралом по времени от мгновенного значения ЭДС в первичной обмотке и в случае синусоидального напряжения сдвинут по фазе на 90° по отношению к ЭДС. Наведённая во вторичных обмотках ЭДС пропорциональна первой производной от магнитного потока и для любой формы тока совпадает по фазе и форме с ЭДС в первичной обмотке.

Виды трансформаторов

Силовой трансформатор

Силовой трансформатор переменного тока - трансформатор, предназначенный для преобразования электрической энергии в электрических сетях и в установках, предназначенных для приёма и использования электрической энергии. Слово «силовой» отражает работу данного вида трансформаторов с большими мощностями. Необходимость применения силовых трансформаторов обусловлена различной величиной рабочих напряжений ЛЭП (35-750 кВ), городских электросетей (как правило 6,10 кВ), напряжения, подаваемого конечным потребителям (0,4 кВ, они же 380/220 В) и напряжения, требуемого для работы электромашин и электроприборов (самые различные от единиц вольт до сотен киловольт).

Силовой трансформатор постоянного тока используется для непосредственного преобразования напряжения в цепях постоянного тока. Термин «силовой» показывает отличие таких трансформаторов от измерительных устройств класса «Трансформатор постоянного тока».

Автотрансформатор

Автотрансформатор - вариант трансформатора, в котором первичная и вторичная обмотки соединены напрямую, и имеют за счёт этого не только электромагнитную связь, но и электрическую. Обмотка автотрансформатора имеет несколько выводов (как минимум 3), подключаясь к которым, можно получать разные напряжения. Преимуществом автотрансформатора является более высокий КПД, поскольку лишь часть мощности подвергается преобразованию - это особенно существенно, когда входное и выходное напряжения отличаются незначительно.

Недостатком является отсутствие электрической изоляции (гальванической развязки) между первичной и вторичной цепью. Применение автотрансформаторов экономически оправдано вместо обычных трансформаторов для соединения эффективно заземленных сетей с напряжением 110 кВ и выше при коэффициентах трансформации не более 3-4. Существенным достоинством является меньший расход стали для сердечника, меди для обмоток, меньший вес и габариты, и в итоге - меньшая стоимость.

Трансформатор тока

Трансформатор тока - трансформатор, питающийся от источника тока. Типичное применение - для снижения первичного тока до величины, используемой в цепях измерения, защиты, управления и сигнализации, кроме того, трансформатор тока осуществляет гальваническую развязку (отличие от шунтовых схем измерения тока). Номинальное значение тока вторичной обмотки 1А, 5А. Первичная обмотка трансформатора тока включается в цепь с измеряемым переменным током, а во вторичную включаются измерительные приборы. Ток, протекающий по вторичной обмотке трансформатора тока, равен току первичной обмотки, деленному на коэффициент трансформации. ВНИМАНИЕ! Вторичная обмотка токового трансформатора должна быть надёжно замкнута на низкоомную нагрузку измерительного прибора или накоротко. При случайном или умышленном разрыве цепи возникает скачок напряжения, опасный для изоляции, окружающих электроприборов и жизни техперсонала! Поэтому по правилам технической эксплуатации необходимо неиспользуемые вторичные обмотки закорачивать, а все вторичные обмотки трансформаторов тока подлежат заземлению.

Трансформатор напряжения

Трансформатор напряжения - трансформатор, питающийся от источника напряжения. Типичное применение - преобразование высокого напряжения в низкое в цепях, в измерительных цепях и цепях РЗиА. Применение трансформатора напряжения позволяет изолировать логические цепи защиты и цепи измерения от цепи высокого напряжения.

Импульсный трансформатор

Импульсный трансформатор - это трансформатор, предназначенный для преобразования импульсных сигналов с длительностью импульса до десятков микросекунд с минимальным искажением формы импульса. Основное применение заключается в передаче прямоугольного электрического импульса (максимально крутой фронт и срез, относительно постоянная амплитуда). Он служит для трансформации кратковременных видеоимпульсов напряжения, обычно периодически повторяющихся с высокой скважностью. В большинстве случаев основное требование, предъявляемое к ИТ заключается в неискажённой передаче формы трансформируемых импульсов напряжения; при воздействии на вход ИТ напряжения той или иной формы на выходе желательно получить импульс напряжения той же самой формы, но, быть может, иной амплитуды или другой полярности.

Разделительный трансформатор

Разделительный трансформатор - трансформатор, первичная обмотка которого электрически не связана со вторичными обмотками. Силовые разделительные трансформаторы предназначены для повышения безопасности электросетей, при случайных одновременных прикасаниях к земле и токоведущим частям или нетоковедущим частям, которые могут оказаться под напряжением в случае повреждения изоляции. Сигнальные разделительные трансформаторы обеспечивают гальваническую развязку электрических цепей.

Согласующий трансформатор

Согласующий трансформатор - трансформатор, применяемый для согласования сопротивления различных частей (каскадов) электронных схем при минимальном искажении формы сигнала. Одновременно согласующий трансформатор обеспечивает создание гальванической развязки между участками схем.

Пик-трансформатор

Пик-трансформатор - трансформатор, преобразующий напряжение синусоидальной формы в импульсное напряжение с изменяющейся через каждые полпериода полярностью.

Сдвоенный дроссель

Сдвоенный дроссель (встречный индуктивный фильтр) - конструктивно является трансформатором с двумя одинаковыми обмотками. Благодаря взаимной индукции катушек он при тех же размерах более эффективен, чем обычный дроссель. Сдвоенные дроссели получили широкое распространение в качестве входных фильтров блоков питания; в дифференциальных сигнальных фильтрах цифровых линий, а также в звуковой технике.

Трансфлюксор

Трансфлюксор - разновидность трансформатора, используемая для хранения информации. Основное отличие от обычного трансформатора - это большая величина остаточной намагниченности магнитопровода. Иными словами трансфлюксоры могут выполнять роль элементов памяти. Помимо этого трансфлюксоры часто снабжались дополнительными обмотками, обеспечивающими начальное намагничивание и задающими режимы их работы. Эта особенность позволяла (в сочетании с другими элементами) строить на трансфлюксорах схемы управляемых генераторов, элементов сравнения и искусственных нейронов.

История создания трансформаторов

Для создания трансформаторов необходимо было изучение свойств материалов: неметаллических, металлических и магнитных, создания их теории.

Столетов Александр Григорьевич (профессор Московского университета) сделал первые шаги в этом направлении - обнаружил петлю гистерезиса и доменную структуру ферромагнетика (1880-е).

Братья Гопкинсоны разработали теорию электромагнитных цепей.

В 1831 году английским физиком Майклом Фарадеем было открыто явление электромагнитной индукции, лежащее в основе действия электрического трансформатора, при проведении им основополагающих исследований в области электричества.

Схематичное изображение будущего трансформатора впервые появилось в 1831 году в работах Фарадея и Генри. Однако ни тот, ни другой не отмечали в своём приборе такого свойства трансформатора, как изменение напряжений и токов, то есть трансформирование переменного тока.

В 1848 году французский механик Г.Румкорф изобрёл индукционную катушку особой конструкции. Она явилась прообразом трансформатора.

30 ноября 1876 года, дата получения патента Яблочковым Павлом Николаевичем, считается датой рождения первого трансформатора переменного тока. Это был трансформатор с разомкнутым сердечником, представлявшим собой стержень, на который наматывались обмотки.

Первые трансформаторы с замкнутыми сердечниками были созданы в Англии в 1884 году братьями Джоном и Эдуардом Гопкинсон. В 1885г. венгерские инженеры фирмы «Ганц и К°» Отто Блати, Карой Циперновский и Микша Дери изобрели трансформатор с замкнутым магнитопроводом, который сыграл важную роль в дальнейшем развитии конструкций трансформаторов.

Большую роль для повышения надежности трансформаторов сыграло введение масляного охлаждения (конец 1880-х годов, Д.Свинберн). Свинберн помещал трансформаторы в керамические сосуды, наполненные маслом, что значительно повышало надежность изоляции обмоток.

С изобретением трансформатора возник технический интерес к переменному току. Русский электротехник Михаил Осипович Доливо-Добровольский в 1889г. предложил трёхфазную систему переменного тока с тремя проводами (трехфазная система переменного тока с шестью проводами изобретена Николой Тесла), построил первый трёхфазный асинхронный двигатель с короткозамкнутой обмоткой типа «беличья клетка» и трехфазной обмоткой на роторе (трехфазный асинхронный двигатель изобретен Николой Тесла), первый трёхфазный трансформатор с тремя стержнями магнитопровода, расположенными в одной плоскости. На электротехнической выставке во Франкфурте-на-Майне в 1891г. Доливо-Добровольский демонстрировал опытную высоковольтную электропередачу трёхфазного тока протяжённостью 175 км. Трёхфазный генератор имел мощность 230 кВт при напряжении 95 В.

1928 год можно считать началом производства силовых трансформаторов в СССР, когда начал работать Московский трансформаторный завод (впоследствии - Московский электрозавод).

В начале 1900-х годов английский исследователь-металлург Роберт Хедфилд провёл серию экспериментов для установления влияния добавок на свойства железа. Лишь через несколько лет ему удалось поставить заказчикам первую тонну трансформаторной стали с добавками кремния.

Следующий крупный скачок в технологии производства сердечников был сделан в начале 30-х годов XX в, когда американский металлург Норман П. Гросс установил, что при комбинированном воздействии прокатки и нагревания у кремнистой стали появляются незаурядные магнитные свойства в направлении прокатки: магнитное насыщение увеличивалось на 50%, потери на гистерезис сокращались в 4 раза, а магнитная проницаемость возрастала в 5 раз.



www.gigavat.com

Что такое трансформатор? | Компьютер и жизнь

Приветствую, друзья!

Мы с вами уже знакомились с тем, как работают некоторые «кирпичики», из которых состоит современный компьютер.

Вы уже знаете, как работают диоды, а также полевые и биполярные транзисторы.

Сегодня мы с вами узнаем, как устроен еще один такой «кирпичик» — трансформатор.

Он не просто жужжит или гудит, но выполняет очень важные функции!

Если бы не изобрели эту штуку, у нас не было бы ничего – не телевидения, ни радио, ни компьютеров, ни электрического света в домах.

Мы не будем рассматривать подробно всё многообразие трансформаторов (их много), но ограничимся тем, что имеет отношения к компьютеру и периферийным устройствам.

Что такое трансформатор?

Слово «трансформатор» происходит от латинского transformo (преобразовывать). Мы рассмотрим трансформаторы — преобразователи напряжения, как наиболее нас интересующие.

Бывают еще другие трансформаторы, например, тока.

Трансформатор напряжения позволяет получить напряжение одной величины из напряжения другой величины. Все вы видели высоковольтные линии с высокими опорами, по которым передается высокое напряжение 6000, 35 000, 110 000, 220 000 или 500 000 Вольт.

В домашней же электрической сети и присутствует напряжения 220 вольт (В). Преобразование высокого напряжения в 220 В осуществляется с помощью здоровенных трансформаторов в тонны весом, которые находятся в трансформаторных подстанциях.

Из напряжения 220 В мы можем получить дома более низкое напряжение нужной величины с помощью небольшого трансформатора. Удобно, не правда ли?

Как устроен трансформатор

Низкочастотный трансформатор содержит в себе сердечник из сплава на основе железа и размещенные на нем обмотки из провода. В упрощенном виде трансформатор содержит две обмотки — первичную и вторичную. Они изолированы друг от друга и не имеют электрического контакта.

На первичную обмотку подается преобразуемое напряжение, со вторичной снимается напряжение, нужное нам.

Это и отражено в символическом изображении трансформатора в электрических схемах. Обмотки изображают в виде волнистых линий с отводами, сердечник — одной (или несколькими, зависит от стандарта) прямой линией.

При подаче переменного тока в первичную обмотку в ней возникает переменное магнитное поле.

Магнитное поле характеризуется такой числовой величиной, как магнитный поток.

Чем больше ток в первичной обмотке и чем больше там витков, тем сильнее возникающий магнитный поток.

Это магнитный поток наводит (генерирует) переменное напряжение во вторичной обмотке.

Если подключить к вторичной обмотке нагрузку, по ней потечет переменный ток. Следует отметить, что частота переменного напряжение во вторичной обмотке будет равна частоте напряжения в первичной обмотке.

Что будет, если первичную обмотку подключить к источнику постоянного напряжения? Появится ли постоянное напряжение на вторичной обмотке, ведь при протекании тока в первичной обмотке в ней генерируется магнитный поток?

Нет, не появится! Напряжение во вторичной обмотке находится только при переменном магнитном потоке, а при постоянном токе он постоянен.

Роль сердечника заключается в том, что он почти полностью концентрирует в себе магнитный поток.

Без сердечника магнитная связь обмоток было бы слабее.

И мощность, отдаваемая вторичной обмоткой в нагрузку, было бы гораздо меньше.

Полная теория трансформатора довольно сложна.

Чтобы исчерпывающим образом описать его работу, необходимо применять математический аппарат с интегралами, производными и прочими сложными понятиями.

Мы не будем здесь этого делать, но приведем несколько базовых соотношений, имеющих практическую пользу.

Габаритная мощность и КПД трансформатора

Для начала отметим, что, чем больше поперечное сечение сердечника (или магнитопровода) трансформатора, тем большую мощность можно получить на вторичных обмотках.

Именно поэтому большие трансформаторы, установленные в трансформаторных подстанциях и питающие несколько многоэтажек, имеют большой вес и габариты.

Маломощные трансформаторы, отдающие мощность в несколько Ватт (Вт), умещаются на ладони.

Трансформатор характеризуется габаритный мощностью, т.е. суммарной мощностью, отдаваемой всеми вторичными обмотками.

Как известно, мощность Р2 = U2 * I2, где U2, I2 – соответственно, напряжение и ток вторичной обмотки трансформатора.

Отметим, что не вся мощность, потребляемая первичной обмоткой от источника передается во вторичную. Часть мощности идет на нагрев проводов и сердечника. Кроме того, некоторая часть магнитного потока, создаваемого первичной обмоткой, рассеивается в пространстве и не участвуют в наведении напряжения во вторичных обмотках.

Именно поэтому, КПД (коэффициент полезного действия) трансформатора, т.е. отношение мощности вторичной обмотки P2 к мощности первичной обмотки P1 меньше 100%.

КПД: η = P2 / P1

В общем случае, чем больше габаритная мощность трансформатора, тем больше его КПД.

КПД маломощных трансформаторов может составлять величину 60 – 80%. КПД мощных трансформаторов в распределительных подстанциях может иметь величину 99% .

Провода в обмотках нагреваются потому, что они имеют не нулевое сопротивление. Прохождения тока по проводнику, обладающему сопротивлением, вызывает, по закону Джоуля-Ленца, его нагрев.

Именно поэтому обмотки трансформатора выполняют из меди, как материала, обладающего низким удельным сопротивлением.

Количество витков на вольт и сечение магнитопровода трансформатора

Напряжение на вторичной обмотке пропорционально количеству витков провода в ней. Чем больше витков, тем больше напряжение на ней.

Маломощный трансформатор характеризуется такой вспомогательной величиной, как количество витков на вольт.

Она связана достаточно сложной зависимостью с сечением магнитопровода трансформатора.

Для маломощных однофазных трансформаторов c сердечником из отдельных пластин приближённая формула имеет вид:

w = 50/S, где S — сечение магнитопровода в кв. сантиметрах, w – количество витков на вольт.

Таким образом, если сечение магнитопровода имеют величину, скажем 4 кв. см, то для него w = 50/4 = 12,5.

Если первичная обмотка рассчитана на напряжение 220 вольт количество витков в ней должно быть: w1 = 220*12,5 = 2750. А если нам надо, например, иметь 15 вольт на вторичной обмотке, надо намотать w2 = 15*12,5 = 188 витков.

В заключение первой части рассмотрим, что такое коэффициент трансформации.

Коэффициент трансформации трансформатора

Трансформатор характеризуется ещё такой величиной, как коэффициент трансформации. Коэффициент трансформации k — это отношение напряжения вторичной обмотки к напряжению первичной обмотки: k = U2/U1. Если имеется несколько вторичных обмоток разными напряжениями, то для каждой будет свой коэффициент трансформации.

Из вышесказанного видно, что коэффициент трансформации определяется соотношением витков вторичной и первичной обмоток: k = w2/w1.

Для приведенных выше цифр в примере k = 15/220 = 188/2750 = 0,068

Для понижающего трансформатора коэффициент трансформации будет меньше единицы, для повышающего – больше.

Бывают трансформаторы с коэффициентом трансформации, равным единице.

В этом случае трансформатор служит для гальванической развязки разных частей схемы.

Во второй части мы продолжим знакомство с этой интересной штуковиной.

Можно еще почитать:

Как устроен компьютерный блок питания. Часть 1.

Как устроен компьютерный блок питания. Окончание.


vsbot.ru

Что такое трансформатор: виды, описание

Силовой трансформатор

Силовой трансформатор – трансформатор, который используют для преобразования энергии в электрических сетях, а также установках, которые используют для работы с электрической энергией.

Автотрансформатор

Трансформатор с соединенными напрямую первичной и вторичной обмоткой, что обеспечивает им одновременно и электрическую, и электромагнитную связь. Как правило, обмотка трансформатора обладает минимум 3 выводами, подключение к которым позволяет получить разные напряжения. Одним из основных преимуществ такого типа трансформаторов является высокий КПД (так как преобразовывается лишь часть мощности). К недостаткам относится отсутствие электрической изоляции между первичной и вторичной цепью.

Измерительные трансформаторы

Измерительные трансформаторы применяются в установках переменного тока и служат в целях изоляции цепей измерительных приборов и реле от сети высокого напряжения, а также в целях расширения пределов измерения измерительных приборов. Если бы включение измерительных приборов осуществлялось непосредственно в цепь высокого напряжения, то каждый из приборов мог бы стать попросту опасным для прикосновений. Во избежание этого конструкцию приборов пришлось бы значительно усложнить, так как сечение токоведущих частей должно было бы справляться с большими токами, а их изоляция – справляться с высоким напряжением.

Измерительные трансформаторы можно разделить на два типа: трансформаторы напряжения и трансформаторы тока. Благодаря их использованию появляется возможность эксплуатации одних и тех же устройств со стандартными пределами измерения.

 В случае с измерительным трансформатором тока происходит преобразование большого тока в малый, а в случае с измерительным трансформатором напряжение осуществляется изменение высокого напряжения в низкое.

Трансформатор тока

Трансформатор, который используют в целях снижения первичного тока до отметки, применяемой в цепях измерения, управления, защиты и сигнализации. Вторичная обмотка обладает номинальным значением 1А и 5А. Включение первичной обмотки осуществляется в цепь с измеряемым переменным током. В свою очередь, во вторичную подключают измерительные приборы. Ток, который проходит по вторичной обмотке, пропорционален току, который проходит в первичной обмотке на коэффициент трансформации.

Трансформатор напряжения

Трансформатор, который используют в целях преобразования высокого напряжения в более низкое в цепях, в измерительных цепях, а также цепях РЗиА. Благодаря использованию трансформатора появляется возможность изоляции логических цепей защиты и измерительных цепей от цепей высокого напряжения.

Импульсный трансформатор

Трансформатор, который используют в целях преобразования импульсных сигналов, чья длительность доходит до десятков микросекунд, с максимальным сохранением формы импульса. Обычно его применяют в тех случаях, когда требуется передача прямоугольного электрического импульса. Он трансформирует кратковременные видеоимпульсы напряжения, периодическое повторение которых сопровождается высокой скважностью. Как правило, главные требования, которые предъявляются к ИТ, включают в себя передачу формы трансформируемых импульсов напряжения в неискаженном виде. Кроме этого, во время воздействия на вход ИТ того или иного вида напряжения необходимо получить на выходе тот же самый импульс напряжения (в крайнем случае, другой полярности или амплитуды).

Разделительный трансформатор

Трансформатор, у которого первичная обмотка электрически никак не связана со вторичными обмотками. Основное предназначение силовых разделительных трансформаторов заключается в повышении безопасности электросетей, требования к которой возрастают в случае касаний земли, а также токоведущих и нетоковедущих частей, находящихся под напряжением в результате повреждения изоляции. Гальваническая развязка электрических цепей обеспечивается за счет сигнальных разделительных трансформаторов.

Пик-трансформатор

Трансформатор, который преобразует напряжение, имеющее синусоидальную форму, в импульсное напряжение, полярность которого изменяется через каждую половину периода.

Трансформаторы с минимальным и нормальным магнитным рассеянием

Трансформаторы СТЭ характеризуются тем, что их обмотка обладает минимальным магнитным рассеянием. При этом сила тока регулируется за счет винтового механизма дросселя, вынесенного отдельно.

Трансформаторы с нормальным магнитным рассеянием в чем-то схожи с предыдущими. Основное различие между ними заключается в том, что присутствует дополнительная реактивная катушка, которая находится на главных стержнях магнитного сердечника и обмотке дросселя. Дроссель устанавливают на магнитный сердечник, при этом сила тока регулируется точно таким же образом, что и при работе с трансформатором СТЭ.

Трансформаторы с повышенным магнитным рассеянием

Главное отличие трансформаторов с повышенным магнитным рассеянием от трансформаторов с низким и нормальным рассеянием заключается в наличии подвижной конструкции шунтов и обмоток. Благодаря такому подходу можно получить более высокие рабочие характеристики независимо от массы самого трансформатора.

Среди трансформаторов с повышенным магнитным рассеянием можно найти модели с подвижными обмотками, к примеру, трансформаторы ТСК-300, ТД-300, ТС-500. Кроме этого, существуют модели, у которых имеются подвижные магнитные шунты (ТДМ-317 и СТШ-250). Также можно отметить модели с неподвижными подмагничивающими шунтами и обмотками (ТДФ-2001 и ТДФ-1001) и конструкции со сложной магнитной коммутацией (ВД-306 и ВДУ-506). На сегодняшний день чаще всего используются модели трансформаторов ТД и ТС, а также их модификации ТДЭ и ТДМ.

Тиристорные трансформаторы

Также стоит отметить тиристорные трансформаторы, работа которого основана фазовом регулировании силы тока за счет тиристоров, которые осуществляют преобразование поступающего переменного тока в знакопеременные импульсы.  Сначала такие трансформаторы, из-за нестабильности горения дуги, применялись исключительно при контактной и шлаковой сварке. Однако, по мере развития полупроводниковых технологий тиристорные сварочные трансформаторы претерпели определенные изменения и стали одними из лучших аппаратов, которые отлично подходят не только для шлаковой и точечной сварок, но и ручной дуговой.

bouw.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
