Модернизированное семейство тракторов ДТ-75Д

Трактор ДТ-75 второго поколения (ДТ-75Д) — одна из многочисленных модификаций легендарного гусеничного трактора ДТ-75 ВгТЗ (Волгоградского тракторного завода), который пользовался огромной популярностью в СССР и в обновленном виде выпускается до сих пор. Достоинства модели ДТ-75Д — простота конструкции, экономичность в расходе топлива, возможность длительный срок эксплуатировать машину при недорогом техническом обслуживании.

Гусеничный ход трактора ДТ-75Д обеспечивает ему низкое удельное давление на почву и повышенную проходимость, благодаря чему можно выполнять полевые работы в оптимальные агротехнические сроки, ДТ-75Д отличается сравнительно небольшими размерами и весом (менее 8 тонн). Относительно малые габаритные размеры делают этот трактор единственным, который можно перевозить на дальние расстояния в кузове грузового автомобиля или в прицепе. Благодаря этой особенности модель всегда востребована на различных стройплощадках.

Благодаря большому разнообразию навесного оборудования тракторы ДТ-75Д могут выполнять не только различные сельскохозяйственные операции, но и целый ряд дорожно-строительных, погрузочных, мелиоративных работ. Также эту машину можно использовать в лесном хозяйстве и для коммунальных служб. Легковесные тракторы (к которым принадлежит ДТ-75Д) сейчас становятся все более востребованы.

Базовая модель ДТ-75

Разговор о ДТ-75Д невозможен без упоминания о ДТ-75, легендарном родоначальнике целой линейки тракторов. Его выпускали на ВгТЗ с 1963 года. Заложенный создателями конструкционный код позволил выполнить множество модификаций на базе основной модели: это тракторы, которые могут работать и на болотистой местности, и в условиях высокогорья, могут использоваться и в сельском хозяйстве, и в строительстве.

Трактор ДТ-75 стал самым массовым в СССР, завоевав народную любовь благодаря своей функциональности, простоте в обслуживания и ремонте, невысокой стоимости по сравнению с другими тракторами такого же класса.

Рестайлинг 2014 года — Агромаш-90ТГ

Последняя модификация трактора ДТ-75 носит название Агромаш 90ТГ. Трактор адаптирован для эксплуатации во всех видах работ агропромышленного комплекса. В 2014 году произошел очередной рестайлинг модели с целью улучшения пользовательских характеристик.

Высота кабины уменьшена, что дает возможность перевозить агрегат на всех распространенных прицепах и полуприцепах (при этом модернизация кабины не сказалась на комфорте работы водителя). Пластиковые боковые листы капота заменены металлическими, на панели управления появилась кнопка для глушения двигателя, новый капот усилен внутри круглой трубой.

Особенности конструкции и механизмов

Трактор ДТ-75Д имеет рамную конструкцию. Рама трактора сварная, предназначена для крепления на ней всех частей трактора. Модификации трактора ДТ-75 принято классифицировать по типу двигателя. Трактор ДТ-75Д оснащен двигателем А-41. Четырехтактный четырехцилиндровый дизель установлен на передней части рамы на эластичных амортизаторах и закреплен в трех точках — одной спереди и двух сзади. Двигатель Д-440-22И или А-41И — с запуском от пускового двигателя, А-41СИ — с электростартерным запуском. На дизеле Д-440-22И установлен турбокомпрессор.

Трансмиссия включает карданную передачу, коробку передач, задний мост, конечные передачи. Коробка передач механическая, четырехходовая, семиступенчатая, с подвижными шестернями. В коробке передач предусмотрена блокировка, препятствующая пуску дизеля при включенной передаче, и блокировка, препятствующая переключению передач при включенной муфте сцепления. Коробка передач и задний мост имеют общий корпус.

Кабина трактора цельнометаллическая, подрессоренная, с дополнительным сиденьем для вспомогательного рабочего, шумоизолированная, с вентиляционной установкой, используемой в жаркое время, отопителем, включаемым в холодное время года, подрессоренным сиденьем оператора, электрическим омывателем переднего стекла, стеклоочистителями. Трактор оборудован задним навесным устройством для работы с навесными машинами и тягово-сцепным устройством для работы с прицепными машинами.

Новые свойства при старом названии

В наши дни трактор ДТ-75Д, сохранив старое наименование, имеет улучшенные характеристики. Мощность дизеля увеличена до 100 л. с., улучшены топливная экономичность, навесоспособность, повышена надежность большинства узлов трансмиссии, ходовой системы, заднего навесного устройства, а пружинная подвеска с четырьмя катками на борт обеспечивает трактору хорошую плавность хода. Трактор ДТ-75Д может быть укомплектован дополнительно ходоуменьшителем или реверс-редуктором.

Промышленные модификации

ДТ-75Д — база для многих промышленных модификаций. Благодаря широкому спектру навесного оборудования эта модель универсальна и может выполнять различные задачи. Бульдозерная навеска превращает трактор в незаменимую машину для разработки и перемещения грунтов I и II категорий, рытья и засыпки траншей, возведения насыпей, перемещения щебня и других дорожно-строительных материалов, расчистки дорог от снега, выполнения планировочных работ.

Для установки бульдозерного оборудования применяют, как правило, промышленную модификацию ДТ-75ДРС2, укомплектованную реверс-редуктором и валом отбора мощности. Ее можно оборудовать бульдозерным отвалом двух типов — прямым и поворотным! Поворотный отвал дает возможность изменять угол установки инструмента относительна продольной оси трактора на 30 %. При этом производительность машины на обратной отсыпке грунта, некоторых других земляных работах и на очистке снега возрастает.

Специализированные модификации, например торфяной ДТ-75-ДТ, тоже можно оснастить бульдозерным отвалом. ДТ-75-ДТ производят с большей колеей и уширенными траками, позволяющими эффективно работать на рыхлых или заболоченных грунтах, он пользуется высоким спросом у торфоразработчиков.

Трактор ДТ-75 со снегоочистителем шнекороторным (СШР) выпускается под индексом ДЭ-220В (или ДЭ). Машина эффективно чистит проезжую часть дорог, прокладывает дороги по снежной целине, удаляет заносы и валы от других видов снегоуборочной техники, отбрасывая снег в сторону от направления движения. Такая модель позволяет убрать 400 т снега за час, за один проход расчищает «коридор» шириной 2,5 м, при линейной скорости до 4,8 км/ч.

Фронтально-перекидной погрузчик

Возможность устанавливать на ДТ-75 вместо бульдозерного оборудования гидравлический подъемно-опрокидывающийся ковш привела к созданию фронтально-перекидного погрузчика ПФП-1,2. Эта машина загружает сыпучие материалы (песок, удобрения, бытовой мусор, щебень) в ковш фронтально, а высыпает в транспортное средство назад.

Грузоподъемность погрузчика — 1,5 т, емкость ковша — 0,9 куб. м. Небольшие размеры и маневренность выгодно отличают модель при работе на стройплощадках, в портах, на железной дороге. Укомплектованный челюстным захватом ПФП-1,2 может грузить трубы и лес-кругляк.

Трубоукладчик ТБ-2

Созданный на базе ДТ-75 трубоукладчик ТБ-2 предназначен для подъема и транспортировки трубопроводов диаметром до 350 мм и засыпки траншей. Фактически это универсальная дорожная машина: ее используют не только нефте- и газостроители, она при прокладке сетей теплоснабжения, газо- и водопроводов, канализации, линий электропередач и связи. Грузоподъемность ТБ-2 на минимальном вылете стрелы — 4 т, максимальная высота подъема труб — 3,5 м, предельная глубина для укладки — 2 м.

Сзади можно монтировать дополнительное навесное оборудование, а впереди — отвал, чтобы применять ТБ-2 в качестве бульдозера. Кроме того, трубоукладчик можно агрегатировать с лебедкой, баровым землеройным оборудованием, сварочной или водоотливной установкой УВ-1 или УВ-4 (УОВ-4) и тогда использовать на землеройных, сварочных работах, ремонте водопровода, откачке грунтовых, талых и дождевых вод из котлованов, траншей, колодцев.

<div id="yandex_rtb_2" class="lazy lazy-hidden yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-743957-3";} else{var rtbBlockID="R-A-743957-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_2",blockId:rtbBlockID,pageNumber:2,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","9935184599");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","9935184599");} g.setAttribute("data-ad-client","ca-pub-1812626643144578");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_2").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_2");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

carakoom.com

история создания, технические характеристики и возможности, модификации, фото

«Доживший» до наших дней трактор-легенда ДТ-54 является одним из настоящих титанов советского машиностроения. Это универсальная сельхозмашина на гусеничном ходу. Агрегат 3-го тягового класса выполняет все виды сельскохозяйственных работ. Хотя серийный выпуск техники давно остановлен, старая модель и сегодня с легкостью реализует возлагаемые на нее функции. Об этом агрегате мы и расскажем детально в сегодняшнем обзоре.

ПоказатьСкрыть

История создания трактора

Сельхозоборудование с индексом ДТ-54 стало первым советским массовым гусеничным трактором общего назначения, оснащенным дизельным мотором.

История техники берет свое начало в далеком 1930 году. В начале 30-х на Сталинградском тракторном заводе был сконструирован первый дизельный двигатель для сельхозмашины, однако тогда он так и не стал заменой керосиновому родственнику. Дизельные моторы испытывали на тракторах СХТЗ-НАТИ, на базе которых и был разработан ДТ-54. Однако 54-ка была создана по новой схеме и значительно отличалась от своих предшественников.

Важно! В дизельном тракторе специалисты смогли исключить вероятность разжижения масла топливом. Помимо этого, данный агрегат гарантировал более экономичную эксплуатацию с меньшей тратой масляной жидкости.

После Второй мировой войны сельскохозяйственная сфера Советского Союза требовала серьезного переоснащения. Активно восстанавливающаяся отрасль особенно остро нуждалась в механизмах, оснащенных дизельными моторами. Тракторный дизель на протяжении нескольких лет продолжали совершенствовать и «доводить до ума». И, наконец, 7 ноября 1949 года с конвейера сошел первый ДТ-54. Инженеры признают разработку и момент выпуска трактора знаковым шагом для машиностроения СССР.

В Сталинграде агрегат выпускался в течение 12 лет, до 1963 года.

Примерно в это же время выпуск был развернут на Харьковском тракторном заводе. В Харькове серию машин производили до 1961 года.

В список изготовителей данной версии вошел также Алтайский тракторный завод. Здесь сельхозмашина выпускалась с 1952 по 1979 год.

После этого серийное производство 54-ки окончательно остановилось. В общей сложности в СССР было выпущено 957 900 единиц данной техники.

Спектр сельскохозяйственных работ

Трактор ДТ-54 главным образом предназначен для эксплуатирования в различных видах работ сельскохозяйственной отрасли. Сфера применения техники включает:

вспашку земли;

планирование полей;
посевные работы;
сбор урожая;
землеройные и другие сельскохозяйственные работы.

Машина отлично себя зарекомендовала при вспахивании новых и целинных земель. Тяговая мощность гарантирует глубокую пахоту тяжелых грунтов и труднопроходимых территорий.

Техника успешно работает в паре с четырех- или пятикорпусными плугами, механизмами для боронования и культивации грунта, различными сеялками, поливальными машинами, косилками, а также машиной для посадки деревьев.

Трактор мог соединяться с разными орудиями малого захвата и представлял собой многофункциональный агрегат, который подходил для использования в строительстве и легкой промышленности.

Кроме того, была разработана версия ДТ-54А, которая предназначалась для работы в торфяных (болотистых) местностях и на рыхлых (неустойчивых) грунтах. Не увязнуть в земле машине помогали ее широкие гусеницы.

Техническая характеристика

ДТ-54 спроектирован по стандартной для сельхозмашин на гусеничном ходу схеме, которую можно расчленить на следующие основные группы: ходовая часть, двигатель, силовая передача, системы управления, вспомогательные и рабочие механизмы.

Масса и габаритные размеры

Масса техники без навесного оборудования составляет 5400 кг. Удельное давление на грунт — 0,41 кг/кв. см.

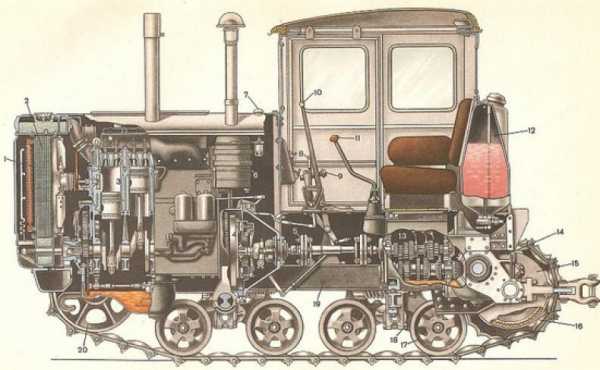

Общая схема трактора ДТ-54: 1 — масляный радиатор; 2 — водяной радиатор; 3 — двигатель; ; 4 — передний брус рамы; 5 — соединительный вал; 6 — воздухоочиститель; 7 — заливная горловина топливного бачка пускового двигателя; 8 — рукоятка управления подачей топлева; 9 — педаль муфты сцепления; 10 — рычаг муфты и тормоза поворота; 11 — рычаг передач; 12 — топливный бак; 13 — коробка передача; 14 — задний мост; 15 — конечная передач; 16 — гусеница; 17 — опорный каток; 18 — балансирная каретна; 19 — рама; 20 — направляющее колесо

Габаритные размеры и показатели массы трактора:

длина всего агрегата с наличием прицепного устройства составляет 3,660 м;
ширина с учетом краев гусениц в классическом варианте — 1,865 м;
высота техники — 2,30 м;
дорожный просвет — 260 мм;
база — 1,622 м;
колея — 1,435 м.

Двигатель

На ДТ-54 установлен дизельный мотор марки Д-54. Тип мотора представлял собой бескомпрессорный, четырехкамерный агрегат водяного охлаждения. Блок цилиндров и головка камеры выполнялись из чугуна, смесеобразование было вихрекамерное. Расположение цилиндров — рядное, вертикальное.

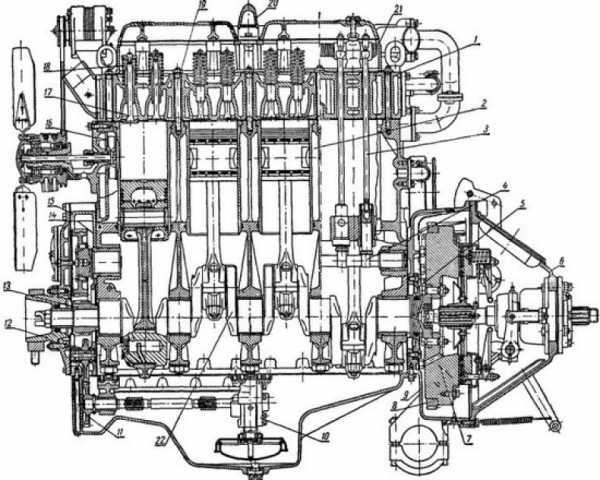

Схема двигателя трактора ДТ-54: 1 — головка цилиндров; 2 — водяная рубашка; 3 — штанга толкателя; 4 — распределительный вал; 5 — корпус уплотнения; 6 — картер муфты сцепления; 7 — маховик; 8 — венец маховика; 9 — задняя балка; 10 — масляный насос; 11 — шестерня привода масляного насоса; 12 — передняя балка; 13 — шестерня коленчатого вала; 14 — крышка; 15 — картер шестерен распределения; 16 — водяной насос с вентилятором; 17 — выпускной клапан; 18 — пружина клапана; 19 — шпилька; 20 — сапун; 21 — колпак клапанного механизма; 22 — коленчатый вал.

При периодичности оборотов в 1300 об./мин. мотор трактора развивает номинальную мощность в 54 лошадиные силы (39,7 кВт).

Знаете ли вы? Слава 54-ки во времена Советского Союза была столь велика, что в ряде городов трактору были установлены памятники и монументы. Кроме того, техника систематически появлялась в кинолентах той эпохи. Например, в фильме «Дело было в Пенькове» герой Матвей Морозов (исполнителем роли был В. В. Тихонов) и Зефиров (актер Ю. Н. Медведев) на двух сельхозмашинах устроили своеобразное соревнование по перетягиванию каната. Персонажи фильма спорили, чей трактор сильнее.

Трансмиссия, рулевое и тормозное управление

На машине монтирована пятискоростная автоматическая коробка переключения передач. Имеется возможность установки уменьшителя хода с двумя интервалами. Уменьшитель гарантирует сельхозмашине передвижение на вспомогательных десяти неспешных скоростях.

Схема регулировки главной передачи трактора: 1 — вторичный вал; 2 — регулировочные прокладки; 3 — крышка; 4 — вал заднего моста; 5 — стакан подшипника; 5 — правая гайка; 7 — левая гайка; 8 — стопорная пластинка; 9 — перегородка; 10 — гайка крепления перегородки; 11 — большая коническая шестерня; 12 — малая коническая шестерня.

Силовой механизм агрегата необходим для перенесения вращения ведущим роликам, а также валу контроля мощности. Трансмиссия трактора состоит из муфты сцепления, коробки передач, заднего моста, конечных передач и соединительного вала.

Заднему мосту обеспечено обособленное регулирование муфтами поворота и тормозами. Подобное управление стало использоваться после 1956 года.

Тормоза на дизельном тракторе бортовые, автоматические, ленточного образца и двухстороннего функционирования.

Подвеска машины имеет балансирные каретки. Каждая гусеничная ветка управляется ведущим роликом. Оборудованы также делегирующий ролик и два опорных колеса. Сама гусеница включает 41 звено цевочного зацепления.

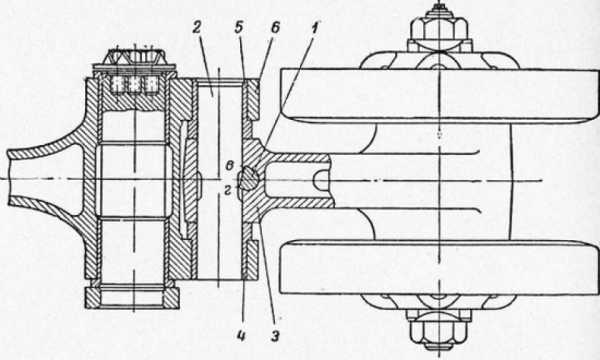

Положение клина и оси качания в отверстии внутреннего балансира подвески трактора ДТ-54 при несовпадении лыски оси качания с отверстием балансира для клина: 1 — клин; 2 — ось качания; 3 —- внутренний балансир; 4 и 5 — втулки наружного балансира; 6 — наружный балансир; в — контакт клина с цилиндрической поверхностью оси качания; г — контакт клина с поверхностью лыски оси качания.

Кабина

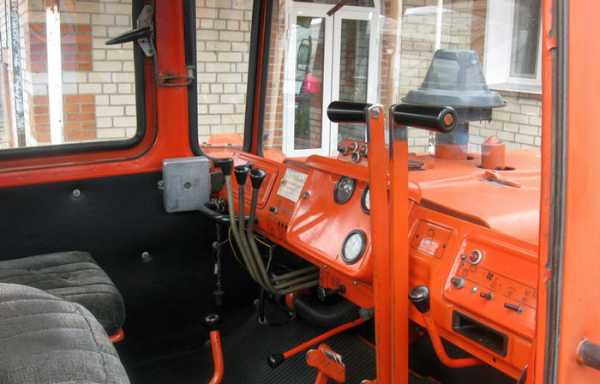

На сельхозмашине оборудована закрытая двухместная водительская кабина. Она оснащена мягким креслом, стандартным набором средств управления и панелью приборов. Позже кабину оснастили системой отопления и бачком для питьевой воды. Объем бачка составлял 2,5 литра.

Перейдя на раздельное регулирование тормозами и бортовыми фрикционами, в кабине стали монтировать правую и левую тормозные педали.

Кабина не отличается комфортностью. Несмотря на закрытую форму, она не герметична, не защищена от шума, вибрации и пыли. У машины довольно тяжелое управление рычагами и муфтой сцепления. Кроме того, спинка сиденья навешивается на бак. А поскольку топливный бак фактически служит задней стенкой кабины, то в процессе заправки дизельное топливо нередко проникает под спинку.

Ходовая часть, прицепное устройство

В отличие от предшественников, на 54-ке была существенно модернизирована ходовая часть — были использованы торцовые металлические самоподжимные уплотнения. Для профилактики попадания грязи, пыли и влаги все трущиеся детали и подшипники были надежно изолированы (закрыты).

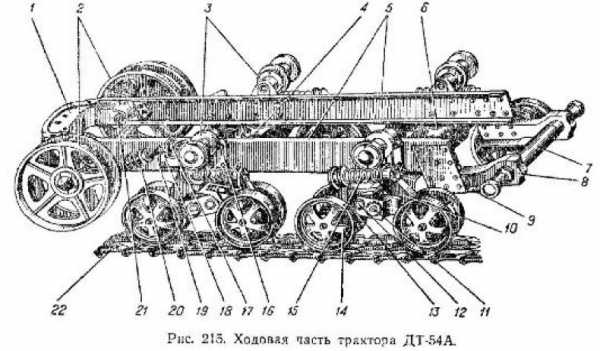

Ходовая часть трактора ДТ-54

Ходовая составляющая включает ведущие и направляющие ролики, гусеницы, опорные колеса и подвеску. Направляющие и приводимые в движение ведущие ролики помогают машине перемещаться по гусеницам. Они, в свою очередь, состоят из сцепленных между собой стальных элементов. Поддерживающие колеса сдерживают опущение верхних гроздей гусеницы, а делегирующие ролики координируют их натяжку.

Прицепное оборудование включает поперечную полосу и прицепную серьгу. Модернизированные версии 54-ки были оснащены раздельно-агрегатной гидросистемой (более подробно об этом читайте ниже). А система навесного устройства получила двух- или же трехточечную настройку.

Агрегат оборудован четырьмя фарами и розетками, благодаря которым фары можно включить и на прицепной технике. Гидравлическое оборудование включает гидронасос и 3-цилиндровый коммутатор.

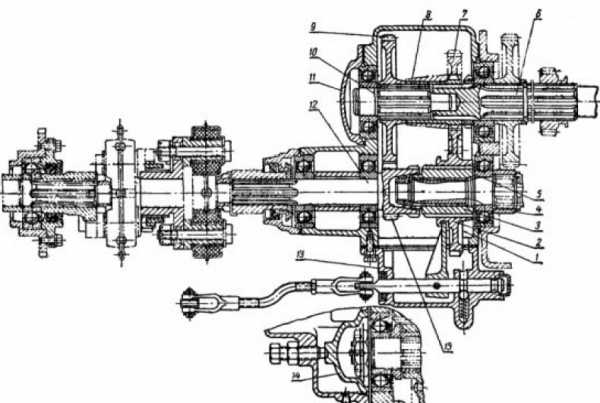

Ходоуменьшитель: 1 и 2 — сменные подвижные шестерни; 3 — шлицевая втулка; 4 — втулка; 5 — шайба; 6 — удлиненный вал заднего хода коробки передач; 7 и 8 — сменные шестерни; 9 — шестерня постоянного зацепления; 10 — вал ходоуменьшителя; 11 — крышка; 12 — ведущий вал; 13 — боковая крышка; — нажимной стакан; 15 — шестерня.

Отзывы из сети:

Ходовая ДТ-54 и ДТ-54А, как я понял из книг, полностью одинаковые.

«Ходовая часть устроена аналогично таковой трактора ДТ-54А» — тут имеется ввиду, что конструкция одинаковая. Но есть отличия в направляющих колёсах, в натяжителе, в креплении поддерживающих роликов, в креплении балансирных кареток. Но все эти изменения незначительны. На ДТ-75 можно сказать «немного модернизированная ходовая часть».

И ещё. Ходовая моделей Т-74, Т-75 тоже аналогична ДТ-54. Разница в рамах, трансмиссиях, двигателях.

Кстати, одни реставраторы честно признались, что при восстановлении ДТ-54 использовали много запчастей от ДТ-75.

VaN

http://rcforum.su/showpost.php?s=fdbd18a6b17ef91d21a080984ff9535c&p=1119230&postcount=16

Объем топливного бака и номинальный расход

Объем топливного бака трактора характеризуется значением в 185 литров, однако на последующей модели трактора (версия ДТ-54А) его объем был увеличен до 250 литров.

Двигатель ДТ-54 обладает довольно низким расходом топлива — 205 г/л. с. в час. За счет этого агрегат можно эксплуатировать длительный промежуток времени, при повышенной нагрузке на мотор без частых перерывов на дозаправку.

Знаете ли вы? На 54-ке работал в поле актер Л. В. Харитонов, исполнявший роль Ивана Бровкина в знаменитой киноленте «Иван Бровкин на целине». Сельхозмашину можно наблюдать и в ряде других советских фильмов: «Первый эшелон», «Чужая родня», «Первый парень», «Ссора в Лукашах», «Битва в пути», «Ход конем», «Калина красная».

Основные модификации

В 1957 году сельхозмашина подверглась процессу усовершенствования. В обновленной версии ДТ-54А гидросистема стала обособленно-агрегатной. Именно эта версия и обновлялась несколько раз. В общей сложности известно четыре модели:

ДТ-54А-С1. Модель полностью укомплектована раздельно-комплектной гидросистемой с силовыми гидроцилиндрами. Кроме того, техника была оборудована навесным устройством, что позволяло расширить область применения машины — стало возможно применение разнообразной навесной или прицепной техники, координируемой дизельным агрегатом.
ДТ-54А-С2. Данная модификация аналогична предыдущей версии, однако здесь отсутствуют силовая камера и подвесная система.
ДТ-54А-С3. Модель сельхозмашины, созданная для работы с прицепной техникой, поскольку в данном случае отсутствует гидронавесной механизм.
ДТ-54А-С4. Модель всецело идентична варианту ДТ-54А-С1, однако лишена выносных силовых камер. Именно этот трактор был рекомендован советскими инженерами к применению во всех республиках Советского Союза.

Важно! Исполнение ДТ-54Ф-С4 не предусматривает использования выносных гидроцилиндров, а в остальном — аналогичен ДТ-54А-С1.

Модель ДТ-54 заслуженно считается легендой машиностроения. История техники не закончилась с завершением производства — агрегат востребован и в наши дни. Ряд машин и по сей день разрабатывают на основе 54-ки, например, тракторы Т-74, Т-75 и ДТ-75. А любители тяжелой техники советской эпохи многократно воссоздавали 54-ку из металлолома или доводили до исправности старые образцы. Все это лишний раз доказывает долговечность и надежность данной техники.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Напишите в комментариях, на какие вопросы Вы не получили ответа, мы обязательно отреагируем!

Вы можете посоветовать статью своим друзьям!

Да

Нет

4 раза уже
помогла

agronomu.com

Трактор ДТ-54 — главный советский землепашец с хорошими техническими данными

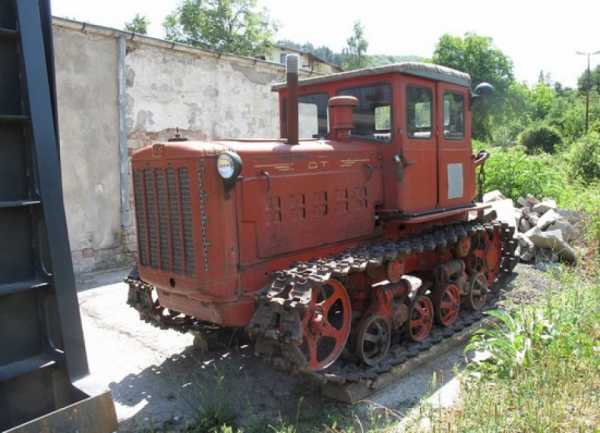

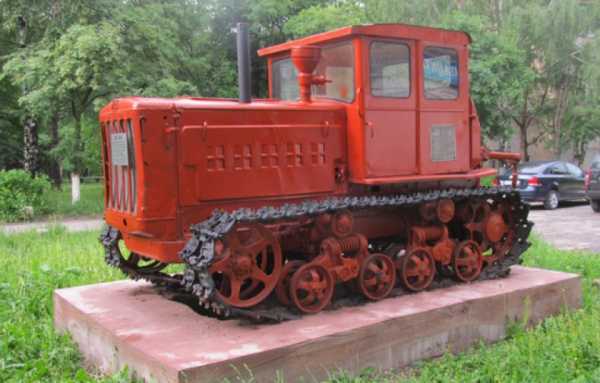

Советский гусеничный трактор ДТ-54 (фото представлены на странице) был создан в 1949 году на заводе в Харькове. Серийный выпуск новой машины сельскохозяйственного назначения был налажен там же. Трактор ДТ-54 выпускался на ХТЗ с 1949 по 1961 год. Еще одно производство было открыто на Сталинградском тракторном заводе, где машина выпускалась примерно в таком же количестве. В трудные послевоенные годы сельское хозяйство СССР нуждалось в технике. Третье серийное производство было организовано на Алтайском заводе, где трактор ДТ-54 выпускался с 1952 по 1979 год. Всего на трех заводах было построено 957900 единиц.

Немного истории

Трактор ДТ-54 стал удачной разработкой на базе устаревшей модели АЗХТЗ-НАТИ, с множеством новых технических решений и применением современных технологий. Конструкция машины достаточно совершенна, дизельный двигатель экономичен, расход масла и солярки не превышает нижних пределов заложеных эксплуатационных норм. В моторе впервые была применена система центробежной очистки масла путем использования специальных камер в шатунных шейках коленвала.

По такому же принципу работала масляная центрифуга, совмещенная со штатным фильтром. Пробка для слива отработанного масла из картера представляла собой мощный магнит, собиравший мелкие частицы металла. Все эти меры существенно продлевали моторесурс двигателя.

На тракторе была установлена двухдиапазонная ходоуменьшительная коробка, посредством которой к пяти основным передачам добавлялись еще десять. Это устройство давало возможность выбора оптимальной нагрузки на двигатель и способствовало сохранению его работоспособности.

Задний мост оснащался раздельным управлением поворотными муфтами и тормозами, что существенно облегчало управление машиной. До 1956 года такого разделения не было. Одновременно были введены тормоза ленточного типа, действующие в обе стороны. Эффективность замедляющих механизмов значительно повысилась.

Недостатки

Одним из недостатков ДТ-54 было трение гусеничных траков о картер конечной передачи. В связи с этим установили специальные промежуточные накладки, которые одновременно стабилизировали направление хода траков и играли роль прокладки между гусеницей и картером. Эти нововведения также были применены в 1956 году. Тогда же было усовершенствовано прицепное устройство, кронштейн которого удлинили, усилили поперечной полосой, а серьгу сделали шире в расчете на палец большего диаметра. Теперь любой прицепное устройство надежно крепилось к трактору.

Модернизация

В 1952 году двигатель был оборудован специальным счетчиком, ведущим учет времени, в течение которого работал мотор. Таким образом исключался холостой пробег трактора или использование его не по назначению. Счетчик пломбировался в начале работы, его показания снимались после окончания рабочего дня.

После 1956 года была усовершенствована передача вращения коленчатого вала, который функционировал периферийно. Рядом с главным валом, подведенным к раздаточной коробке, вращался дополнительный шлицованный цилиндр, к которому можно было подключить специальную муфту, соединяющую трансмиссию с «квази» передачей. Дополнительное навесное оборудование, которое предполагалось использовать на данный момент и которое было оснащено собственным механизмом вращения, подключалось к валу отбора мощности.

В штатном порядке механизмы отбора мощности не входили в комплектацию, однако их можно было установить по отдельной заявке покупателя. Такое дополнение стоило дорого, но потребители понимали, насколько это устройство полезно, и не считались с затратами. Заодно можно было установить на трактор приводной шкив, который тоже позволял сделать отбор мощности для периферийного оборудования, но только посредством ременной передачи.

Трактор ДТ-54: технические характеристики

Основные функции ДТ-54 заключались в комплексной работе с четырех или пяти-секционным плугом. Тяговые характеристики позволяли пахать землю любой плотности. Кроме того, трактор ДТ-54 мог взаимодействовать с целым рядом дополнительных прицепных устройств.

Диапазон тяги мощной машины составлял 1200 — 2850 кг, что давало возможность для ее широкого применения. Рабочие скорости машины колебались в пределах 3,58 до 7,8 км/час, трансмиссия имела пять передних передач и одну заднюю. Дизельный двигатель при номинальной частоте вращения 1300 об/мин развивал мощность 54 л.с., этого было достаточно для любых полевых работ.

Весовые и габаритные параметры

Масса полная — 5400 кг.
Длина с прицепным механизмом — 3660 мм.
Высота — 2300 мм.
Ширина — 1865 мм.
Дорожный просвет, клиренс — 260 мм.
Межосевое расстояние — (крайние катки) 1622 мм.
Колея посередине гусеничного трака — 1435 мм.
Давление на почву, удельное — 0,41 кг/см².
Вместимость топливного бака — 185 см/куб.

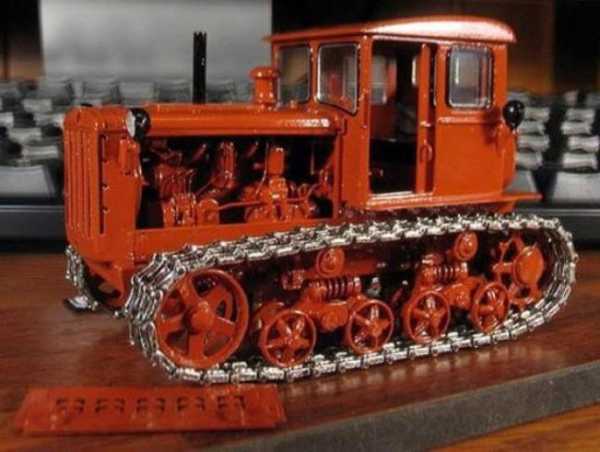

Моделирование

Сельскохозяйственная универсальная машина ДТ-54 относится к тем раритетным техническим средствам, которые вызывают живой интерес у коллекционеров. Модель трактора ДТ-54 создается повсеместно и является достаточно распространенной. Качество изделия обычно высокое, так как моделисты используют новейшие технологии.

fb.ru

Трактор ДТ-20: технические характеристики

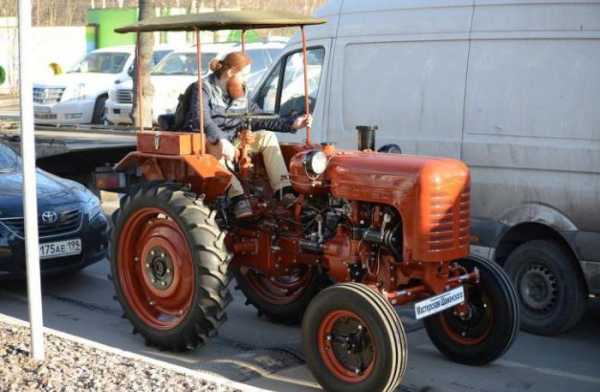

Трактор ДТ-20 — легендарный колесный тягач, выпускавшийся на тракторном заводе в Харькове с 1958 до 1969 года. Всего с конвейера сошло 248 400 машин.

Востребованность

Харьковский тракторный завод выпускал модель ДТ-20 еще и для экспорта. Тысячи новых, сверкающих красной краской машин отправлялись во Францию, Нидерланды, Бельгию и во многие другие страны. Машину, идеально подходящую для уборочных сельскохозяйственных работ, брали нарасхват. Цена была более чем доступна, и это имело большое значение.

Простая, безрамная конструкция, тормоза-педали, которые можно переставить и развернуть, дизельный мотор с водяным, достаточно эффективным охлаждением, благодаря чему он не нагревался при любой нагрузке — вот достоинства модели.

Добавляла привлекательности изменяемая колея, что было особо ценным качеством на французских виноградниках, где колея никогда не имела определенного значения и была разной ширины. Изменяемый клиренс, регулируемая продольная база, возможность перестраивания в режим заднего хода, компактность — все это делало советский колесный трактор привлекательным не только в сельском хозяйстве, но также в лесной, в коммунальной системе и на стройках.

Универсальность машины была просто фантастической. Единственным недостатком было отсутствие крыши. Ее пытались заменить тентом, но этого было недостаточно. Постоянный ветер сносил тент, и никакие крепления не помогали.

Модернизация

Трактор ДТ-20 использовался как дальнейшее развитие проекта ДТ-14Б, который нуждался в доработке.

Дизельный двигатель ДТ-20 развивал 18 л. с., этого было вполне достаточно для выполнения работ в садоводческом хозяйстве с различными прицепными и навесными устройствами.

В сравнении с предшественником, ДТ-20 получил новое оперение, были значительно увеличены крылья, удлинены стойки навесного тента, установлена педаль одновременного включения всех тормозов сразу.

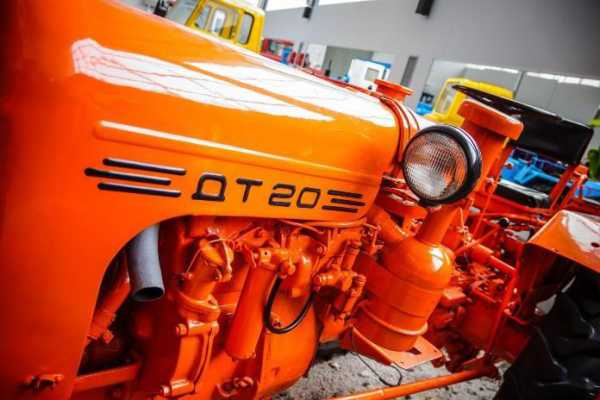

Универсальный агрегат ДТ-20 (трактор), фото которого представлены в статье, использовался как тягач, как транспортировщик для перевозки овощеводческой продукции, собранной заранее в полуприцепы на колесах. Такая работа была наиболее эффективной по времени. На полях, по сути, создавался конвейер бесперебойной доставки продукции к хранилищам.

Трактор ДТ-20: технические характеристики

Модель ДТ-20 относится к шестому тяговому классу специальной малогабаритной техники. Трактор оснащен двигателем ХТЗ Д-20 мощностью 18 л. с. и достаточно высокооборотистым, частота вращения составляла 1600 об/мин. Силовой агрегат разгонял машину до скорости 9,5 км/час. Такой скорости было достаточно для динамичной транспортировки прицепных устройств с готовой продукцией.

Трактор ДТ-20 отличался хорошей маневренностью, радиус поворота машины не превышал 780 мм, что позволяло разворачиваться на небольших площадях. Дорожного просвета в 250 мм также было вполне достаточно для успешного выполнения сложных маневров по преодолению препятствий на сельхозработах. Удельный расход горючего компактной машины составлял всего около 200 г на час непрерывной работы в холостом режиме. А поскольку большинство операций проводились на малом газу, то трактор ХТЗ ДТ-20 мог считаться достаточно экономичной машиной.

В определенные моменты, когда ход уборки урожая возрастал, автомобиль мог повысить обороты и значительно прибавить в скорости. Характеристика трактора ДТ-20 относительно его КПД в обычном режиме работы выглядит достаточно позитивно: машина мощная, экономичная и надежная в работе. Это подтверждается паспортными данными, где отмечены основные эксплуатационные параметры.

Весовые и габаритные параметры

Длина трактора — 3040 мм.
Ширина — 1304 мм.
Высота — 1442 мм.
Вместимость топливной ёмкости — около 140 литров.

Силовая установка

Модель ДТ-20 комплектовалась двигателем марки Д-20 с гибкими характеристиками. Номинальная мощность 18 л. с. могла увеличиваться до 20 л. с. за счет повышения оборотов с 1600 в минуту до 1800 об/мин. При этом такой режим никак не ограничивался, агрегат на перегревался и мог работать на повышенных оборотах довольно продолжительное время.

Степень сжатия у двигателя отмечалась в пределах 15 единиц, что также было близко к норме. Небольшой дизель не нуждался в пускаче, какими обычно оснащаются более мощные моторы. Мотор Д-20 запускался электростартером.

Двигатель нуждался в модернизации, поэтому переделку начали с изменения конфигурации кривошипа коленчатого вала. Из-за этого пришлось перепрофилировать боковые стенки картера. Некоторые параметры были изменены с учетом перспективы более высоких оборотов.

Изменений было много, но все они были конструктивно связаны друг с другом, поэтому получился хорошо сбалансированный, надежный двигатель с достаточно продолжительным ресурсом.

Трансмиссия

Агрегат передачи вращения на задние колеса был достаточно простым и состоял из соединительной муфты, сцепления, дифференциала заднего моста. Трансмиссия обеспечивала четырехступенчатое продвижение вперед и такое же движение назад. Для особых случаев была предусмотрена пятая понижающая передача.

В то время колесные трактора типа ДТ-20 были оснащены только одним задним ведущим мостом. Передние колеса не играли в тяговых усилиях никакой роли, а только выполняли функцию управления машиной. Поэтому разработчики старались загрузить передний мост. Использовался даже простой балласт в виде чугунных накладок, лишь бы передние колеса не задирались во время транспортировки прицепов.

Уникальные инженерные решения

Многочисленные доработки и изменения на месте позволяли создать не одно дополнительное приспособление. Трактор ДТ-20 получал дополнительные возможности к уже имеющимся штатным. Машина легко перестраивалась для постоянного передвижения задним ходом. Все, что находилось в кабине, можно было переставлять: рулевую колонку, педали, сиденье водителя. Все устройства могли разворачиваться на 180 градусов и работать в том же режиме, но только в другом направлении.

Это уникальное решение вопросов, связанных с управлением трактором, было чрезвычайно полезным с точки зрения практического применения. Трактор, и без того универсальный, становился суперуниверсальной машиной.

Механизация садоводства и овощеводства в народном хозяйстве СССР была одной из самых важных технических задач того непростого времени. Трактор ДТ-20 был идеальным механизмом для решения подобных заданий. Кроме собственных возможностей, ДТ-20 еще и оснащался целым комплексом различных приспособлений.

Специальные вспомогательные устройства

Лозоподпорщик ЛВН-1,5.
Опрыскиватель ОНК-Б.
Самосвальные платформы для выгрузки винограда.
АВН-0,5 для вывоза винограда собранных винных сортов.
Опрыскиватель для виноградников «Заря» ОВПН.
Виноградные волокуши.
Погрузчик для перевозки лозы.
Распылитель ОШУ-50.
Молотилка, подборщик для льна.

Память о легендарной сельскохозяйственной машине

Представлен во многих музеях по механизации сельского хозяйства ДТ-20. Трактор, фото которого есть повсюду, независимо от статуса выставки или музея, имеет популярность.

Экспозиция в Саратове на Соколовой горе под открытым небом.
Музей в эстонском городе Тарту.
Музей быта и архитектуры Приднепровья.
Музей тракторов в Чебоксарах.

Благодаря выставочным комплексам и музеям живет память о знаменитых автомобилях, тракторах и комбайнах советского периода.

fb.ru

ДТ-75 (трактор) — это… Что такое ДТ-75 (трактор)?

ДТ-75, 75(М,РВ,Н,Д,Е), ВТ-90Д(В)

Экземпляры	порядка 2,7 млн.
Назначение	универсальный сельскохозяйственный
Тип движителя	гусеничный
Тяговый класс, тс	3/(5)
Полная масса, т	6
Расположение
Кабина:	сзади (закрытая, вентилируемая)
Двигатель:	переднее
Основные размеры
Двигатель
Обозначение по ГОСТ	4Ч12/14
Марка двигателя	СМД-14; СМД-18Н; A-41, Susi
Мощность, л.с. (кВт)	75 (55,2) 90 (66,2) 95 (69,9)
Трансмиссия
Тип трансмиссии	механическая
Подвеска и управление
Тип подвески	с балансирными каретками
Способ управления поворотом	затормаживанием одной из гусениц
Тормоза	бортовые, механические
Оборудование
Гидрооборудование	гидронасос, трёхклапанный распределитель
Пневмооборудование	нет
Модельный ряд
Базовая модель	ДТ-54
Последующая модель	ДТ-175, ВТ-90

ДТ-75 (75М,РВ,Н,Д,Е) — гусеничный сельскохозяйственный трактор общего назначения. Самый массовый гусеничный трактор в СССР. В 2008 году Волгоградский тракторный завод отметил 45-летие со дня постановки на производство ДТ-75. Завоевал трактор себе хорошую репутацию благодаря удачному сочетанию хороших эксплуатационных свойств (простоте, экономичности, ремонтопригодности) и невысокой стоимости по сравнению с другими тракторами аналогичного класса. За столь долгий срок ДТ-75 несколько раз модернизировался: видоизменялся внешне и внутренне, как правило, в лучшую сторону. По состоянию на 2009 год изготовлено более 2 741 000 единиц тракторов. В августе 2009 года с конвейера завода сошла очередная модернизация трактора. Рейстайлинговый трактор оборудован новой кабиной и пластиковым капотом, новым экономичным и экологичным финским двигателем Sisu, выпуск которых налажен на Владимирском моторо-тракторном заводе. Имеет новый индекс ВТ-90В (Торговое название «Агромаш 90 ТГ»). Изменился фирменный окрас трактора с красного на серо-голубой с оранжевыми цветовыми вставками. Выпуск прежней морально устаревшей конструкции ДТ-75ДЕ пока продолжается. Промышленной модификацией трактора ДТ-75 является трактор Т-90, отличающийся от базовой модели наличием опорных шарниров для навешивания фронтального отвала и фронтальных гидроцилиндров управления им. Кроме того, Т-90 имеет другие передаточные числа трансмиссии.

Описание

Первоначально на тракторе установливался четырехцилиндровый, четырехтактный дизельный двигатель СМД-14 жидкостного охлаждения мощностью 75 л.с. В модификации ДТ-75М применен двигатель А-41 мощностью 90 л.с., а в модификации ДТ-75Н двигатель СМД-18Н отличающийся от СМД-14 наличием турбонаддува и увеличенной до 95 л.с. мощностью. Запуск двигателя осуществляется с места водителя при помощи пускового двигателя с электростартером питающимся от аккумуляторной батареи. В настоящее время на трактор ДТ-75ДЕ устанавливается дизельный двигатель А-41СИ. Для подогрева двигателя перед запуском при температуре окружающего воздуха ниже −5 °C на тракторе предусмотрен предпусковой подогреватель ПЖБ-200.

Узлы и механизмы трактора смонтированы на сварной раме, которая состоит из двух продольных сварных лонжеронов замкнутого, прямоугольного сечения, соединенных между собой поперечными связями.

Муфта сцепления сухая, двухдисковая, постоянно замкнутая. Коробка передач и задний мост смонтированы в одном корпусе. Задний мост имеет два одноступенчатых планетарных механизма поворота с ленточными тормозами, обеспечивающими надежное торможение трактора как при переднем, так и при заднем ходе. Планетарный механизм позволяет снизить усилия на рычагах управления поворотом трактора. Ходовая часть состоит из ведущих и направляющих колес, поддерживающих роликов с резиновыми бандажами, четырех балансирных кареток подвески и двух гусеничных цепей.

Первоначально трактор был оборудован кабиной закрытого автомобильного типа, цельнометаллической, двухместной, герметизированной, унифицированной с кабиной автомобиля ГАЗ-51. Сиденье регулируемое по массе и росту водителя. Трактор ДТ 75М имел кабину с более глубокой по высоте выштамповкой потолка кабины (увеличена высота над головой водителя) и рычаги управления загнутые к трактористу. С 1978 года трактор комплектуется новой подрессоренной кабиной и оперением.

Для улучшения обзорности кабина нового образца смещена вправо от оси трактора, а топливный бак увеличенной вместимости размещен с левой стороны кабины. Однако многие механизаторы были недовольны новой панорамной кабиной.

Интересный факт: хотя кабина нового образца более комфортабельна по сравнению со старой, трактор с новой кабиной не может обрабатывать почву под кронами деревьев (мешает высота кабины). В итоге завод стал получать письма от потребителей с просьбой вернуть кабину автомобильного типа.

Для создания нормальных температурных условий в кабине предусмотрена вентиляционная установка, которая подает воздух, очищенный от пыли, увлажненный и охлажденный. Она автоматически включается при закрытых окнах и дверях кабины. Для обеспечения оптимальной температуры воздуха на рабочем месте водителя в зимний период в кабине трактора установлен отопитель калориферного типа. Конструкция кабины позволяет работать на тракторе в любых погодных условиях.

Комплектация и выпуск

Трактор первых серий с кабиной автомобильного типа
Трактор Волгоградского завода с высокой кабиной, смещенной вправо

Трактор укомплектован задней навеской сельскохозяйственного типа. Имеет вал отбора мощности. Может агрегатироваться с навесным плугом, навесной бороной, сеялкой, картофелекопалкой. Может комплектоваться бульдозерным оборудованием. Буксирует прицеп.

Трактор выпускается Волгоградским тракторным заводом с 1963 года, Павлодарским тракторным заводом выпускался с 1969 года по 1992 год. Двигатель А-41 изготавливается в Барнауле на Алтайском моторном заводе.

C 2009 года Волгоградский тракторный завод прекратил производство тракторов ДТ-75. На их базе в дальнейшем будет производиться трактор Агромаш 90ТГ ^[1], являющийся очередной глубокой модернизацией ДТ-75М. Корпус Агромаш 90ТГ изготавливается из современных композитных материалов повышенной прочности.

Примечания

Ссылки

		Для улучшения этой статьи желательно^?:

veter.academic.ru

технические характеристики, цена, отзывы, аналоги

В тракторном ассортименте отечественного производства многие машины, снятые с конвейера, до настоящего времени пользуются известностью и уважением. Сказанное в полной мере относится к легендарным тракторам популярной марки ДТ-54.

Разработанный на основе передовых технических решений, гусеничный трактор с широкими возможностями применения лидирует в рейтинге машин, которые во второй половине прошлого века характеризовались широкой известностью и стабильно высоким потребительским спросом.

Трактор-легенда ДТ-54 был создан на теоретической и практической базе предыдущей машины марки АСХТЗ-НАТИ. Первый экземпляр 54-й модели сошел с конвейера СТХ в 1949-году.
Данная модель стала на шаг вперед по сравнению с прототипами, благодаря безупречным для своего времени тягово-сцепным характеристикам, простой, доступной для самостоятельного обслуживания и ремонта конструкции, экономичному расходу ГСМ.
Одновременно выпуск этой машины был налажен на ХТЗ, затем на Алтайском тракторном заводе. До 1979-го года общее количество сошедших с конвейеров тракторов превысило миллионный рубеж.

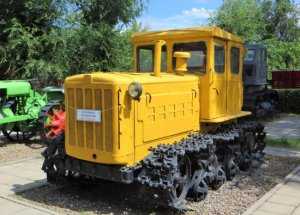

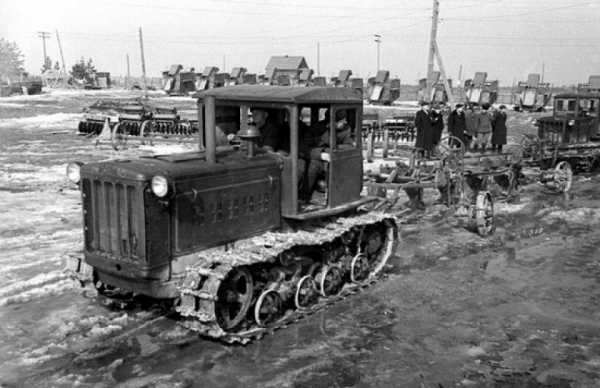

Фото: трактор ДТ-54

Универсальные технические параметры ДТ-54 определяют возможность его применения с навесными и прицепными агрегатами с тяговым усилием на крюке трактора до 2,5 тонны.

Конструкция рамы позволяет использовать трактор в комплекте с неповоротным бульдозерным отвалом с гидравлическим или тросовым управлением. В последнем варианте, для привода лебедки используется механизм отбора мощности.

Конструкционные особенности

Машина разработана по стандартной схеме для тракторов с гусеничной ходовой частью, с передним размещением силового агрегата и приводом ведущих звездочек от полуосей заднего моста. В более поздних сериях объем моста был разделен на три части. Центральный отсек — был отведен под размещение главной передачи, боковые — для установки бортовых фрикционов поворота.

Жесткая швеллерная рама с поперечными балками служит основанием для крепления левой и правой ходовых тележек, содержащих в своей конструкции каретки, ведущие звездочки гусеничной ленты, направляющие колеса с резьбовыми натяжными устройствами, опорные катки и поддерживающие ролики.
В передней части рамы расположены торсионные амортизаторы, компенсирующие толчки при движении тракторного агрегата по пересеченной местности.

На основе базового трактора было разработано несколько версий разного назначения, в том числе с гидравлическими системами раздельно-агрегатной конфигурации, с выносными исполнительными цилиндрами.

Опыт производства и эксплуатации 54-й модели оказал неоценимую помощь при создании более совершенных тракторов ДТ-75, Т-74 и Т-75. Благодаря внешнему дизайну, трактор ДТ-54 неоднократно снимался в отечественных фильмах, служил моделью для детских игрушек.
