Устройство трактора — основные системы и механизмы трактора и минитрактора

Трактор/минитрактор состоит из основных узлов и агрегатов – двигателя, ходовой части, системы управления, трансмиссии, рабочих и вспомогательных органов. Любой трактор, независимо от назначения, имеет силовую установку – дизельный мотор. Тракторы прошлых лет чаще укомплектовывались бензиновыми двигателями. Рулевое управление тракторов на колесах по конструкции не отличается от автомобильного, а для управления гусеничным трактором используется фрикцион.

К рабочему оборудованию трактора относится гидравлическая навесная система, с ее помощью осуществляется соединение с навесными и полунавесными машинами и управление их работой. Гидравлическая навесная система состоит из гидравлической системы и навесного оборудования трактора. Для привода рабочих органов трактора служит вал отбора мощности.

Основные системы и механизмы трактора

  • Остов
  • Двигатель
  • Трансмиссия
  • Ходовая часть
  • Система управления
  • Система агрегатирования
  • Внешнее и внутреннее оборудование

Остов трактора и компоновка

Остов трактора/минитрактора – основа машины, на которой располагаются все механизмы и системы. Остов трактора может быть рамным, полурамным или безрамным.

В зависимости от области применения трактора, его тип и назначения выбирается компоновка трактора. Современные модели тракторов обычно предполагают классическую схему компоновки.
Универсальные тракторы на колесах могут иметь два варианта классической компоновки – с одинаковыми колесами или с задними колесами большего диаметра.

Тракторы с задними колесами большего диаметра

Тракторы, задние колеса которых имеют больший диаметр, чем передние, обычно производятся на полурамном остове (к примеру МТЗ-80). В таких тракторах 2-балочная полурама и картеры механизмов трансмиссии являются той частью остова, на которую приходится нагрузка, возникающая под действием тяги, веса и инерционных сил трактора. Полурама соединена с передней опорой мотора, передним мостом и навесным оборудованием.

На тракторах с полурамным остовом двигатель расположен в передней части, а пост управления в задней. Такие конструкции тракторов довольно просты, но возникают сложности при произведении ремонтных работ, разборке и сборке. К недостаткам можно отнести и сравнительно небольшой срок службы трансмиссии из-за больших переменных нагрузок, приходящихся на картеры частей трансмиссии, а так же невозможность использования зубчатых зацеплений высокой точности. Поворот трактора такой конструкции осуществляется при помощи передних колес.

Тракторы с колесами одинакового диаметра

Тракторы с одинаковыми по диаметру колесами производятся на рамном остове, который состоит из 2-х полурам на шарнирном соединении (например, трактор К-700). На каждой полураме крепится ведущий мост. При помощи поворота полурам производится поворот трактора.

Компоновка на рамном остове допускает применение колес большой ширины и диаметра, но снижает устойчивость машины из-за смещения центра тяжести при повороте в направлении от продольной оси. На тракторах, имеющих две полурамы, узлы и агрегаты могут располагаться различными способами. К примеру, мотор, КПП и кабина трактора К-700 располагаются на передней полураме, устройство навески расположено на задней. Мотор, редуктор отбора мощности трактора МоАЗ-531 располагаются на задней полураме, а КПП и кабина – на передней.

tym-mitsubishi.ru

Про назначение тракторов, их устройство

В начале девятнадцатого века был выпущен трехколесный трактор. Его использовали для обработки земли и в коммерческой деятельности. Увеличение численности населения и быстрое развитие сельского хозяйства привели к необходимости применения таких сельскохозяйственных машин. Они представлены в нескольких вариантах, которые отличаются между собой спецификациями.

Разновидности тракторов

Назначение и общее устройство позволяют классифицировать машины.

Рассматривая этот вид транспорта поближе, можно понять, что тракторы стоит рассматривать в 3 категориях.

  1. По типу конструкции.
  2. По типу привода.
  3. Цель, для которой используют трактор.

В первой категории можно выделить 2 типа трактора.

  1. Первый тип – это трактор, в котором водитель может легко размещаться, чтобы управлять машиной.
  2. Второй тип – это компактный трактор, которым управляет человек рядом идущий. Этот тип чаще представлен двухколесными тракторами с механической трансмиссией.

В зависимости от типа привода можно выделить:

  • заднеприводные — увеличены задние колеса;
  • полноприводные — передние и задние колеса оного диаметра;
  • гусеничные.

Типы тракторов в третьей классификации рассматривают в зависимости от цели назначения. Они подразделяются на категории.

  • Утилитарные.
  • Промышленные.
  • Садовые.
  • Ротационные.
  • Землеройные тракторы.

Колесный трактор или гусеничный?

По мере увеличения технологических процессов и нюансов в обработке земли, потребность в использовании надлежащего оборудования растет. Цель каждого фермера получить максимальную прибыль с обрабатываемой земли. Но существуют и риски.

Например, уплотнение земли может привести к ненужной деградации почвы. Грунтовые частицы измельчаются. Это уменьшает поровое пространство для проникновения воды, воздуха, дренажа и питательных веществ. На уплотнение почвы влияют повторяющиеся проходы выполненные трактором, комбайном. Это может привести к интенсивному повреждению корневой системы посаженных культур.

Когда почва обрабатывается, существует потенциал уменьшения защитных остатков в зависимости от типа обработки почвы. Многие фермеры пытаются ограничить уплотнение, перейдя на использование гусеничного оборудования. Устойчивость почвы для будущих поколений является важным аспектом для фермы. Для того чтобы выжить аграрии ищут способы улучшения техники.

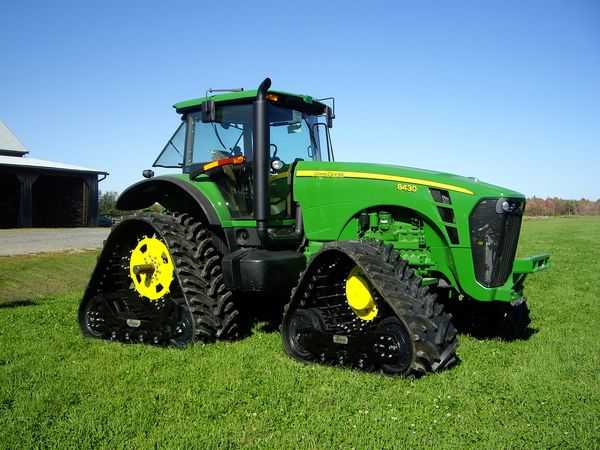

Преимущества гусеничного трактора:

  1. Лучший уровень флотации на почве.
  2. Уменьшенный силовой скачок.
  3. Легче использовать.
  4. Зона уплотнения распределяется и происходит меньшее точечное давление.

Недостатки:

  1. Уменьшенный рулевой механизм с более тяжелыми нагрузками.
  2. Не комфортная езда и высокий уровень вибраций на твердых поверхностях (дорогах).
  3. Высокая себестоимость и дорогой ремонт.

Рассматривая назначение и особенности колесного трактора, не обойтись без учета его преимуществ.

  1. Повышенная стабильность.
  2. Простота управления с более тяжелыми нагрузками.
  3. Если трактор скользит, тяга может быть восстановлена.
  4. В зависимости от шины отмечается минимальная стираемость верхнего слоя почвы.

Недостатки

Вызывают высокое уплотнение из-за выступов на шине.

На колесных тракторах используют.

  1. Радиальные шины: Нити корда работают радиально. Пластина передает давление от нити и ремней. Эти ремни помогают ограничить изнашивание шин и стабилизировать протектор. Протектор и нити могут работать независимо.
  2. Реже используется шина, которая состоит из нескольких резиновых слоев, перекрывающих друг друга. Толстый слой менее гибкий, но демонстрирует хорошую флотацию.

Фермер, который предпочитает колесный трактор, выбирает радиальную шину, чтобы минимизировать след (и вред) на земле от использования оборудования. Стандартная радиальная шина оснащена большой воздушной камерой внутри, которая обеспечивает низкое давление при тяжелой нагрузке. Это уменьшает последствия уплотнения грунта. Некоторые исследования предполагают, что лучшая шина обеспечивает широкий плоский протектор, чтобы увеличить тягу, уменьшить проскальзывание и повысить эффективность использования топлива.

Невзирая на то, что многие традиционно продолжают выбирать гусеничные тракторы для минимизации уплотнения земли, будущее разработки шин для колесной сельскохозяйственной техники выглядит многообещающе. В настоящее время многие производители работают над новой системой. Она позволяет шине контролировать тягу и след, а также улучшать качество езды оборудования.

Роль сельскохозяйственных тракторов

Тракторы традиционно используются на фермах для механизации нескольких сельскохозяйственных задач.

Назначение сельскохозяйственных тракторов разнообразно. Современные тракторы используются для:

  • пахоты;
  • обработки почвы;
  • посадки полей в дополнение к рутинному уходу;
  • обслуживанию ландшафта;
  • перемещению или распространению удобрений и очистке кустов.

Тракторы выгодно использовать на больших фермах, а также при регулярных работах на небольших участках. Они доступны в диапазоне мощности от 15 до 40 л.с., идеально подходят для выполнения тяжелых работ по озеленению, рытью канав, вспашки на полях и пастбищах.

Меньшая версия компактных тракторов, малолитражные. Обладают мощью и универсальностью для выполнения большого объема задач садоводства, включая кошение, перемещение мульчи. Компактные тракторы – это малогабаритные тягачи, идеально подходят для озеленения.

Также известны дизельные тракторы. Они утилитарные рекомендуются для механизации сложных сельскохозяйственных задач и выпускаются в разных моделях с диапазоном мощности от 45 до 110 л.с. Широкий спектр сельскохозяйственных орудий может быть подключен к тракторам, которые могут выполнять различные работы.

Видео

traktorspec.ru

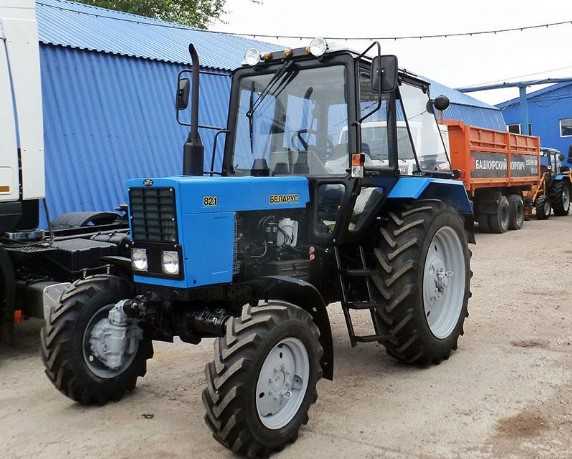

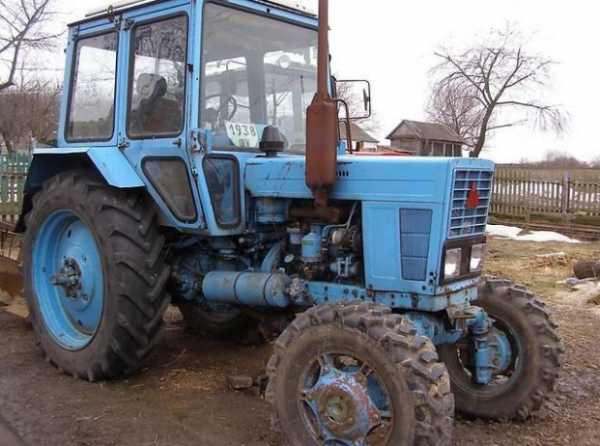

Трактора МТЗ-82 — устройство, характеристики, плюсы и минусы

В послевоенные годы сфера сельского хозяйства остро нуждалась в универсальных тракторах. Многие заводы были призваны наладить производство таких машин, однако особенно хорошо это получилось у Минского тракторного завода. С 1948 года белорусское предприятие наладило массовый выпуск агрегатов серии МТЗ, среди которых очень часто выделяют трактор МТЗ 82. Эта машина получила широкий спрос благодаря своей маневренности, отличным эксплуатационным показателям и невысокой стоимости.

Трактор МТЗ 82 – особенности представителей линейки

Из-за роста потребности в технике, Минский тракторный завод был вынужден постоянно дорабатывать свои модели, повышать мощность их моторов и улучшать их технические характеристики. Так с конвейера сошел всеми известный трактор МТЗ 82. Первый представитель этого семейства был выпущен в 1974 году. Уже тогда машина могла оснащаться не только фрезой для обработки почвы, но и более чем 215 с/х орудиями и машинами, что мгновенно повысило спрос на него.

Эта модель стала настолько успешной, что ее сразу же признали лидером в тяговом классе до 1,4 т. среди тракторов на территории СССР. Широкий спектр применения, надежность при эксплуатации и простота в ремонте своими руками сделала трактор МТЗ 82 настоящей легендой. Несмотря на появления множества современных аналогов, эта модель активно используется и в наши дни, что еще раз подтверждает ее авторитет, как надежного помощника в ведении хозяйства.

Маркировка МТЗ скрывает в себе две модели – МТЗ-82 и МТЗ-82Л. По своей конструкции оба этих представителя практически полностью идентичные. Разница между ними кроется в некоторых элементах. Трактор МТЗ 82 запускался посредством электрического стартера, а МТЗ-82Л – при помощи отдельного пускового бензинового мотора. Оба варианта считались вполне надежными, и владельцам тракторов не нужно было думать о том, как завести трактор в мороз – пусковые системы обеих моделей работали исправно, независимо от погодных условий. Второе отличие заключается в устройстве переднего моста. 80-ая модель снабжалась обыкновенной балкой с управляемыми колесами, которая играла роль моста, а вторая оснащалась ведущим передним мостом, на который через раздаточную коробку передавался крутящий момент от трансмиссии.

Плюсы и минусы модели МТЗ-82

Предшественницей агрегата МТЗ-82 была модель МТЗ-52. Конструкция первой потерпела множество изменений, что дало ей немало преимуществ на рынке:

  • Надежная трансмиссия и КПП, которая, благодаря наличию понижающего редуктора, дала возможность передвигаться на одной из 18 передних и 4 задних скоростей;
  • Редуктор-ходоуменьшитель, позволяющий увеличить диапазон скоростей трактора при минимальной скорости 1,2 км/ч.;
  • Повышенное давление в шинах позволяет быстрее передвигаться на ровной дороге;
  • Модернизированный вал отбора мощности дал возможность элементу работать в двух скоростных режимах. Водитель может самостоятельно настроить деталь. Перед тем, как отрегулировать вал отбора мощности, требуется проверить сцепление. Если оно исправно, то вал поворачивается против часовой стрелки и фиксируется в нужном положении согласно инструкции;
  • Наличие гидронавесной системы комплектуется гидроувеличителем, а также силовым и позиционным регулятором. Это позволяет повысить грузоподъемность трактора до 2 т., использовать тяжелый ковш и массу других габаритных приспособлений;
  • Двигатель имеет повышенный крутящий момент – 2200 об/мин.;
  • Производитель сохранил передний ведущий мост, что существенно повысило проходимость агрегата.

Данная модель считается одной из лучших в своем тяговом классе. Чаще всего проблемы с агрегатом становятся следствиями неправильной эксплуатации машины, отсутствия должной подготовки к работе или естественного износа элементов. Тем не менее, нынешние владельцы трактора не могут пожаловаться на нехватку запчастей для замены, ведь эти тракторы покупались достаточно часто, и даже сейчас многие из них находятся в продаже целиком или по запчастям.

Устройство трактора

Модель МТЗ-80 имеет комбинированное устройство, так как в передней части роль несущей конструкции играет передняя полурама, а в задней части с этой задачей справляется корпус трансмиссии.

Внешне агрегат обладает аккуратным внешним видом и небольшой шириной. Элементы подкапотного пространства прикрываются откидным щитком, служащим крышкой капота. За элементами подкапотного пространства находится кабина водителя. Так как она расположена над деталями трансмиссии, то для доступа к кабине установлена компактная подножка. Позади кабины расположен механизм навески и каналы гидросистемы для установки навесного гидравлического инвентаря.

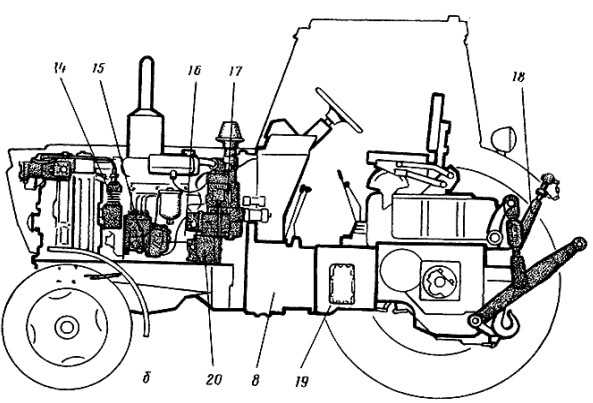

Цифрами на схеме обозначены такие элементы:

  • 8 – корпус понижающего редуктора и сцепления;
  • 14 – устройство компрессора;
  • 15 – насос для подачи топлива;
  • 16 – дизельный мотор;
  • 17 – бензиновый пусковой двигатель;
  • 18 – механизм задней навески;
  • 19 – коробка передач трактора;
  • 20 – редуктор пускового мотора.

Ниже рассмотрим конструкцию и особенности основных узлов трактора.

Особенности двигателя агрегата

МТЗ-82 оснащается дизельным 4-цилиндровым мотором, цилиндры которого расположены строго в один ряд. Топливная система подает смесь непосредственно в каждый цилиндр. Если мотор не заводится – причины, скорее всего, кроются в засорении одного из цилиндров. Ремонт в таком случае выполняется путем очистки топливных каналов и самих цилиндров.

Система охлаждения в трактора жидкостная, принудительная. Устройство распределения оснащается валом, расположенным снизу, однако клапаны находятся в головке блока цилиндров. Система смазки мотора комбинированная, некоторые детали поддаются смазке под давлением, а остальные – путем разбрызгивания. Привод двигателя выполняется посредством шестерней от коленчатого вала.

Достаточно надежная конструкция мотора позволяет фермеру использовать широкий спектр навесного оборудования. Водитель может применять инвентарь для посадки и сбора урожая, уборки территории, покоса травы и транспортировки грузов.

Конструкция трансмиссии и гидросистемы

МТЗ-82 оснащается однодисковым сухим сцеплением с механическим приводом. Двигатель соединяется с трансмиссией, которая разделена на три части – передний мост, задний мост, коробка передач. Схема переключения передач стандартная для тракторов этого производителя. Сама коробка передач механического типа с двумя задними и 9 передними скоростями. Понижающий редуктор увеличивает количество скоростей почти вдвое.

Задний мост представляет собой шестеренчатую коническую главную передачу, а также несколько пар конечных передач и цилиндрические шестерни. В конструкцию также входит 4 сателлита конического дифференциала. Дифференциал может блокироваться, как принудительно, так и в автоматическом режиме. Автоматическая блокировка выполняется при помощи рулевого механизма.

В конструкцию МТЗ-82 входит раздельно-агрегатная гидросистема, оснащаемая гидроувеличителем и регуляторами. В качестве привода насоса гидросистемы выступает приводной вал трактора. Он позволял управлять не только самой машиной, но и навесным инвентарем.

Несмотря на внесение неких конструктивных доработок в трансмиссию, производитель все же оставил владельцу трактора возможность ремонтировать технику своими руками. Однако детали для этого нужно покупать от тракторов этой же модели, так запчасти некоторых модификаций с другими размерами могут не подойти.

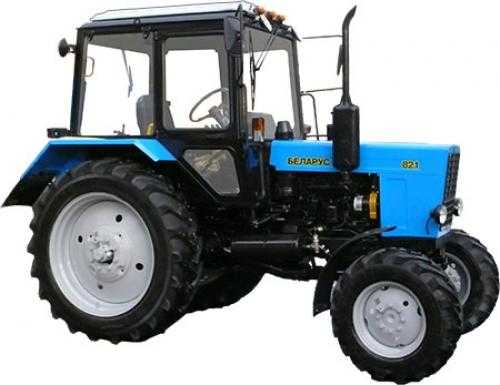

Технические характеристики МТЗ-82

Большая популярность и широкая известность трактора обусловлена его хорошими техническими характеристиками. Среди них выделяется:

  • Тяговый класс – до 1,4 т.;
  • Минимальный дорожный просвет – 47 см.;
  • Рабочий объем мотора – 4,75 л.;
  • Мощность двигателя – 80 л.с.;
  • Тип привода – полный;
  • Диапазон скоростей – от 1,2 до 34 км/ч.;
  • Расход топлива – 225 гкВт/ч.

Трактор обладает небольшими габаритными размерами. Длина агрегата составляет 3,93, ширина – 1,97, а высота – 2,74 м. Трактор оснащается просторной кабиной с отличным обзором.

Хорошие рабочие показатели и надежность данного трактора колесного типа позволяют эксплуатировать агрегат вместе с различными типами навесного оборудования. Фермер может применять модель в паре со щетками и лопатой для уборки снега, бороной, картофелекопалкой, плугом, погрузчиками для перевозки грузов.

Самые известные модификации белорусского трактора

Модель МТЗ-82 входит в число универсальных тракторов. Помимо этого, она сыграла роль базовой для производства агрегатов более узкого назначения, которые создавались под конкретные задачи на производстве и других сферах. Среди таких моделей необходимо выделить:

МТЗ-82.1

Эта модель комплектовалась просторной кабиной, упрощенной схемой переключения передач.
В конструкцию трактора входил модернизированный отвал. Схема электрическая трактора считается гораздо надежнее, чем у аналогичных агрегатов;

МТЗ-82Р

Агрегат предназначался для эксплуатации на рисовых полях. Он оборудовался доработанным устройством сцепления. Перед тем, как управлять трактором, требовалось настроить трансмиссию.

Такого рода подготовка помогала улучшить производительность машины;

МТЗ 82Н

Данная модель эксплуатировалась на площадях с уклоном, угол которого не превышал 8 градусов. Для этого трактор оснащался модернизированным ВОМ, и уменьшенными в диаметре колесами.

Трактор снабжался доработанной системой охлаждения.

МТЗ-82К

Он использовался, преимущественно, на горной местности, где мог эксплуатироваться в паре с куном и прицепом. Мощный аккумулятор и переделанный задний мост помогали агрегату показывать высокую устойчивость на разных грунтах, независимо от рельефа.

Существует еще несколько различных модификаций трактора, однако они, по тем, или иным причинам, так и не смогли закрепиться на рынке.

pro-traktor.ru

Общее устройство автомобиля и трактора

Строительные машины и оборудование, справочник

Категория:

   Автомобили и трактора



Общее устройство автомобиля и трактора

Автомобили и тракторы состоят из большого количества деталей, узлов и агрегатов.

Деталь — это часть автомобиля или трактора, изготовленная без применения сборочных операций. Детали, с которых начинается сборка узла или агрегата, называются базовыми. Соединение нескольких деталей, выполняющих функции одной детали, называют деталью в сборе, или подгруппой деталей.

Узел — это часть автомобиля или трактора, представляющая собой соединение нескольких деталей независимо от способа соединения.

Агрегат — это соединение узлов и деталей в законченный механизм, выполняющий определенную функцию.

Современные автомобили и тракторы являются сложными машинами, представляющими собой совокупность отдельных механизмов и устройств, взаимно связанных между собой. Однако принципы устройства и действия ряда основных агрегатов и механизмов у подавляющего большинства автомобилей и тракторов одинаковы. Отдельные отклонения встречаются главным образом в моделях специального назначения.

Автомобиль состоит из трех основных частей: двигателя, шасси и кузова (рис. 1).

Двигатель (или силовая установка) является источником механической энергии, необходимой для передвижения автомобиля или трактора. На автомобилях и тракторах всех видов наибольшее распространение получили двигатели внутреннего сгорания.

Шасси представляет собой комплекс агрегатов и механизмов, предназначенных для передачи крутящего момента от двигателя на ведущие колеса, передвижения автомобиля и управления им.

Шасси состоит из трансмиссии, ходовой части и механизмов управления.

Трансмиссия служит для изменения, распределения и передачи крутящего момента от коленчатого вала двигателя на ведущие колеса автомобиля. В трансмиссию входят следующие механизмы:

сцепление, которое передает крутящий момент двигателя и предназначено для кратковременного разобщения вала двигателя от коробки передач при переключении передач, а также для плавного их соединения при трогании с места при включенной передаче.

Сцепление предохраняет трансмиссию от перегрузки при резком соединении двигателя с коробкой передач; – коробка передач позволяет изменять величину крутящего момента, передаваемого двигателем, путем изменения передаточного числа трансмиссии, обеспечивает автомобилю движение задним ходом и при необходимости длительное разобщение двигателя от ведущих колес; – раздаточная коробка применяется для распределения крутящего момента от коробки передач между ведущими мостами; – карданные передачи служат для передачи крутящего момента от раздаточной коробки к главным передачам ведущих мостов под изменяющимся углом; – карданная передача передает крутящий момент от коробки передач к раздаточной коробке; – главная передача обеспечивает увеличение крутящего момента на ведущих колесах и передает его на дифференциал под углом 90; – дифференциал распределяет крутящий момент между полуосями, допуская вращение ведущих колес с различными угловыми скоростями на поворотах и в -других случаях, когда колеса проходят за одинаковое время участки пути различной длины; – полуоси передают крутящий момент от дифференциала на ведущие колеса.

Главная передача, дифференциал и полуоси объединены в один агрегат, называемый ведущим мостом.

Ходовая часть обеспечивает преобразование вращательного движения ведущих колес в поступательное движение автомобиля или трактора.

У автомобиля она состоит из рамы, к которой крепятся все агрегаты и механизмы переднего и заднего мостов, рессор, амортизаторов и колес. В безрамных автомобилях роль рамы выполняет кузов, к основанию которого крепятся все агрегаты.

В этом случае кузов автомобиля называется несущим.

Механизмы управления автомобилем подразделяются на две самостоятельные системы — рулевое управление и тормоза. Рулевое управление служит для изменения направления движения автомобиля путем поворота управляемых колес. Тормоза обеспечивают быструю остановку и уменьшение скорости движения, а также удержание автомобиля на месте.

Рис. 1. Схема расположения основных агрегатов и механизмов на автомобиле (грузовой автомобиль повышенной проходимости с двумя ведущими мостами ГАЗ-66):
1 — двигатель; 2 — коробка передач; 3 — промежуточный карданный вал; 4 — раздаточная коробка; 5 — карданный вал привода заднего ведущего моста; 6 — задний ведущий мост; 7 — карданный вал привода переднего ведущего моста; 8 — передний ведущий мост

Кузов в зависимости от назначения автомобиля имеет различное устройство. Легковые автомобили и автобусы имеют кузов, приспособленный для размещения пассажиров и водителя. Грузовые автомобили обычно имеют грузовую платформу для груза и отдельную кабину для водителя.

Трактор состоит из механизмов и агрегатов, которые можно разделить на следующие основные группы: двигатель, трансмиссию, ходовую часть, механизмы управления, рабочее и вспомогательное оборудование.

Принципиальная схема расположения и назначение основных агрегатов и механизмов колесного трактора (рис. 2, а) незначительно отличаются от схемы устройства автомобиля и дополнительных пояснений не требуют. Особенности размещения основных агрегатов и механизмов гусеничного трактора приведены на рис. 2, б.

Трансмиссия гусеничного трактора состоит из муфты сцепления, соединительной муфгы, коробки передач, главной (центральной) передачи, муфт поворота (бортовых фрикционов) с тормозами и конечных (бортовых) передач.

Ходовая часть состоит из гусениц с ведущими и направляющими колесами, подвески, опорных и направляющих катков Остов трактора состоит из рамы и системы картеров.

Рис. 2. Схемы расположения основных агрегатов и механизмов на колесном (я) и гусеничном (б) тракторах:
1 — двигатель; 2- сцепление; 3 – коробка передач.; 4 — центральная передача; 5 — задний мост; 6 — дифференциал; 7 – направляющие колеса; 8 — конечная передача; 9 – бортовые фрикционы

Рабочее и вспомогательное оборудование (навесные и прицепные системы, приводной шкив, валы отбора мощности и др.) позволяет использовать мощность двигателя для привода рабочих органов прицепных и навесных машин и другого оборудования.

Читать далее: Основные элементы технической характеристики автомобиля

Категория: — Автомобили и трактора


Главная → Справочник → Статьи → Форум


stroy-technics.ru

Общее устройство сельскохозяйственных тракторов и автомобилей



содержание   ..  1  2  3  4  5  6  7  8  9  10    ..



2.4

Общее устройство сельскохозяйственных тракторов и автомобилей

Основные части трактора и автомобиля: двигатель, трансмиссия, ходовая часть, механизмы управления, рабочее и вспомогательное оборудование.

Гусеничный трактор. Расположение основных частей и сборочных единиц гусеничного трактора показано на рисунке 2.1.

Двигатель 1 преобразует химическую энергию топлива и атмосферного воздуха во вращательное движение и переносит его к потребителям — ведущим колесам и ВОМ.

Трансмиссия трансформирует вращательное движение, распределяет его и переносит к ведущим колесам (звездочкам гусениц). Трансмиссия состоит из сцепления 9, соединительного вала 8, коробки передач 7, механизмов поворота 5, главной 12 и конечных 6 передач.

Ходовая часть объединяет все сборочные единицы в одно целое и служит для перемещения трактора по опорной поверхности. В состав ходовой части входят остов (рама), подвеска и движитель, включающий в себя ведущие колеса 4 (звездочки), направляющие колеса 11, поддерживающие ролики и гусеничные цепи 10. Движитель взаимодействует с опорной поверхностью (почвой) и преобразует подведенное трансмиссией вращательное движение в поступательное движение трактора.

Механизмы управления, воздействуя на ходовую часть, изменяют траекторию движения трактора, останавливают и удерживают его неподвижно.

Рабочее оборудование трактора состоит из механизма навески 2 с гидроприводом, прицепного устройства 3, ВОМ и приводного шкива. Навесная система предназначена для крепления навесных машин на трактор и управ-ления их работой. С помощью прицепного устройства буксируют различные прицепные машины и транспортные средства. ВОМ используют для приведения в действие рабочих органов агрегатируемых машин.







Рисунок 2.1 Схема расположения основных частей, механизмов и деталей гусеничного трактора:
1 — двигатель; 2 — гидравлическая навесная система; 3 — прицепное устройство; 4 — ведущее колесо; 5 — планетарный механизм; 6 — конечная передача; 7 — коробка передач; 8 — соединительный вал; 9 — сцепление; 10 — гусеничная цепь; 11 — направляющее колесо; 12 — главная передача.





Вспомогательное оборудование трактора — это кабина с подрессоренным сиденьем, капот, приборы освещения и сигнализации, системы отопления и вентиляции, компрессор и др.

Колесный трактор. Назначение составных частей колесного трактора (рисунок 2.2) то же, что у гусеничного.

Ходовая часть и механизмы управления колесного трактора состоят из остова, переднего моста 2, ведущих 5 и управляемых 1 колес, рулевого управления. Между главной 8 и конечной б передачами установлен дифференциал 7.

Автомобиль. Основные части автомобиля (рисунок 2.3) — двигатель, шасси и кузов. Принципиальная схема расположения основных частей и механизмов автомобиля мало отличается от схемы их расположения у колесного трактора.

Вспомогательное оборудование автомобилей — это тягово-сцепное устройство, лебедка, системы отопления и вентиляции, компрессор и др.









Рисунок 2.2 Схема расположения основных частей, механизмов и деталей колесного трактора:
1 — управляемое колесо; 2 — передний мост; 5 — двигатель; 4 — механизм навески; 5 -ведущее колесо; 6 — конечная передача; 7 — дифференциал; 8 — главная передача; 9 — коробка передач; 10 — сцепление.







Рисунок 2.3 Расположение основных механизмов автомобиля:
1 — направляющее колесо; 2 — передняя подвеска; 3 — сцепление: 4 — коробка передач; 5 -карданная передача; 6 — главная передача; 7 — дифференциал; 8 — задняя подвеска; 9 — ведущее колесо; 10 — рама; 11 — рулевое управление; 12 — двигатель.

Шасси автомобиля состоит из трансмиссии, ходовой части и механизмов управления. На шасси устанавливают кузов для размещения пассажиров или груза.

Компоновочная схема легковых переднеприводных автомобилей (рисунок 2.4) отличается от классической (см. рисунок 2.3) тем, что двигатель расположен поперек кузова и ведущими являются передние колеса. Это позволяет уменьшить массу автомобиля, эффективнее использовать его пространство, повысить устойчивость и проходимость.













Рисунок 2.4 Схема трансмиссии переднеприводного автомобиля: I — двигатель; II — сцепление; III — коробка передач; IV — главная передача и дифференциал; V — правый и левый приводные валы с шарнирами равных угловых скоростей; VI — ведущие (передние) колеса.















содержание   ..  1  2  3  4  5  6  7  8  9  10    ..





zinref.ru

Устройство трактора Википедия

Несущая система (остов) трактора служит для размещения механизмов и систем и воспринимает вес и силы реакции этих элементов. Известны три наиболее распространенных типа несущих систем тракторов: рамный, полурамный и безрамный. Рамный остов предполагает наличие рамы, на которую навешиваются все агрегаты трактора. При полурамной системе часть функций рамы принимают на себя агрегаты трансмиссии, на корпусе которых закрепляются все остальные устройства, а двигатель подвешивается на переднюю полураму. В безрамных тракторах картер двигателя также имеет несущую функцию.

Компоновка трактора определяет тип применяемого остова и выбирается исходя из назначения трактора, тягового класса, и типа применяемого движителя. Современные тракторы как правило строятся по классическим компоновочным схемам.

Компоновка колёсного трактора

Универсальные колёсные тракторы строятся по двум классическим схемам: с увеличенными задними колёсами и с колёсами одинакового диаметра[1].

Тракторы с увеличенными задними колёсами
Заднеприводные тракторы с увеличенными задними колёсами
  • Т-25

  • Allgaier AP-17-2

  • МТЗ-80

Полноприводные тракторы с увеличенными задними колёсами
  • New Holland

  • Т-40А

Тракторы с увеличенными задними колёсами, например МТЗ-80 имеют полурамный остов[1][2]. При этом часть

ruwikiorg.ru

Устройство — трактор — Большая Энциклопедия Нефти и Газа, статья, страница 1

Устройство — трактор

Cтраница 1

Устройство трактора должно обеспечивать возможность выполнения следующих движений вручную: горизонтального перемещения сварочной головки ва 25 мм перпендикулярно шву, перемещения каретки, подъема сварочной головки или мундштука на 50 мм, установки конца электродной проволоки для сварки и наклона ее на угол не менее 45 к вертикали в плоскости, перпендикулярной к оси шва. Конструкция трактора и его схема должны предусматривать возможность управления растяжкой дуги для заплавления кратера в конце шва и наблюдения за движением электрода по шву.  [1]

Должен знать: устройство обслуживаемых тракторов, комбайнов, сельскохозяйственных машин и оборудования, применяемого при обслуживании машинно-тракторного парка; способы наладки машин и оборудования; правила регулирования сельскохозяйственных машин; устройство, назначение и правила применения контрольно-измерительного инструмента; слесарное дело в объеме работ слесаря по ремонту сельскохозяйственных машин 3-го разряда.  [2]

Должен знать: принцип работы и устройство обслуживаемого трактора; правила уличного движения; правила погрузки, укладки, сгроповки и разгрузки различных грузов; правила производства работ с прицепными приспособлениями и устройствами; способы выявления и устранения недостатков в работе трактора; мощность обслуживаемого двигателя и предельную нагрузку прицепных приспособлений; порядок оформления приемо-сдаточных документов на перевозимые грузы или выполненные работы.  [3]

Должен знать: принцип работы и устройство обслуживаемого трактора; правила уличного движения; правила погрузки, укладки, строповки и разгрузки различных грузов; правила производства работ с прицепными приспособлениями и устройствами; способы выявления и устранения недостатков в работе трактора; мощность обслуживаемого двигателя и предельную нагрузку прицепных приспособлений; порядок оформления приемо-сдаточных документов на перевозимые грузы или выполненные работы.  [4]

Должен знать: принцип работы и устройство обслуживаемого трактора; правила уличного движения; правила погрузки, укладки, строповки и разгрузки различных грузов; правила производства работ с прицепными приспособлениями и устройствами; способы выявления и устранения недостатков в работе трактора; мощность обслуживаемого двигателя и предельную нагрузку прицепных приспособлений; яорядок оформления приемо-сдаточных документов на перевозимые грузы или выполненные работы.  [5]

Должен знать: принцип работы и устройство обслуживаемого трактора; правила уличного движения; правила погрузки, укладки, строповки и разгрузки различных грузов; правила производства работ с прицепными приспособлениями и устройствами; способы выявления и устранения недостатков в работе трактора; мощность обслуживаемого двигателя и предельную нагрузку прицепных приспособлений; порядок оформления приемо-сдаточных документов на перевозимые грузы или выполненные работы.  [6]

В учебнике описаны конструкции погрузчиков строительных гусеничных и колесных; рассмотрено устройство тракторов, колесных шасси и навесного рабочего оборудования; приведены общие сведения об устройстве двигателей и их работе; даны подробные указания по эксплуатации, обслуживанию и ремонту погрузчиков; изложены правила техники безопасности при эксплуатации погрузчиков на стройках и в карьерах; приведены краткие сведения об организации и экономике погрузочных работ.  [7]

Методика изложения материала в этом учебном пособии не отличается от той, которая принята в книге Трактор, где сделана попытка объяснить устройство трактора, не ссылаясь на конкретные марки. Но если при описании устройства можно было говорить о тракторе вообще, то в данной книге полностью такой схемы выдержать не удалось, так как, излагая конкретный вопрос, например регулировку тормозов, нельзя говорить о тормозах вообще, а приходится давать сведения о тормозах тракторов конкретных моделей. Поэтому за основу при рассмотрении конкретных вопросов в данной книге приняты тракторы ДТ-75М, МТЗ-80 или МТЗ-82, Т-40 М, Т-40 АМ и Т-25. Кроме того, в целях расширения технического кругозора учащихся приведены некоторые материалы и по трактору Т-150 К.  [8]

Автор считает возможным ознакомление учащихся с другими моделями в процессе изучения курсов Техническое обслуживание кранов и Разборка и сборка кранов. В учебнике не рассматривается также устройство тракторов ТТ-4 и ТДТ-55, на базе которых изготовляются по-грузчйки-штабелеры ЛТ-72 и КЛ-4. Предполагается, что подготовка машинистов этих штабелеров в лесотехнических школах производится из числа трактористов, для подготовки которых имеется специальный учебник.  [9]

В кружке, руководимом Г. В. Ткачуком, — две секции-группы: автотракторная и конструкторская. Ребята занимаются в специальном учебном классе, который они сами же и оборудовали. Здесь есть и модели двигателей внутреннего сгорания, и наглядные пособия, технические плакаты и киноустановка. Одна группа изуча ет устройство трактора и автомобиля, работу двигателя, теоретические основы механики; другая занимается конструированием малогабаритной техники для полей.  [10]

Страницы:      1

www.ngpedia.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
