Установка двс ОКА на чешский минитрактор ТЗ 4к-14. — DRIVE2

Итак . Посмотрим что получится.
с чего началось:
Года полтора, два назад был прикуплен ТЗ 4к-14. после пожара. Курс валюты тогда был приемлем, и потому на миник заказал из москвы новую поршневую и плунжерную пару ТНВД.
Перебрал ДВС, подсобрал миник, красоту наводить было некогда, но а в остальном трактор работал исправно и очень экономично.
В планах было приспособить на миник ГУР. Однако зима внесла свои коррективы. У этого трактора есть особенность — очень нежная система смазки, не приспособленная к холодам. Ну а дурная голова рукам покоя не дает.
Недавно, при запуске в мороз, умер ДВС. Разборка показала, из за холодного масла/ маслянного голодания, сломало шестерню маслонасоса, ну а потом, без масла, заклинил и рассыпался сепаратор подшипника нижней головки шатуна.
Проанализировав цены. Маслонасос =15тыс. Сепаратор =5тыс. Итого на восстановления родного ДВС нужно 20тыс., и еще по мелочевке, прокладки, сальники, итд итп.

посмотрел на авито, за 10-20тыс. можно в сборе и с документами автомобиль ВАЗ взять.
Ну а ВАЗ движки стоят копейки, и запчасти на них есть везде и всякие.
Итого — ставим не стандартный двигатель.
начал прикидывать — узнал: (судя по информации из интернета) двс ЗаЗ якобы подходит практически один в один. Сам проверять не стал, так как считаю что это устаревший, и уже дифицитный хлам — исключаем. Также исключил москвич, и ваз — классика.
Остались Ваз 21083 и ОКА.
2183 слишком большой/длинный, и мощность избыточна.
Короче — остановился на ОКА. Двигатель современный, по объему примерно равный моему родному, ременный привод ГРМ, есть возможность пошаманить с Р/Ш и увести момент на низы, что для трактора хорошо. К тому же на двигатель есть везде запчасти.

Поехали!

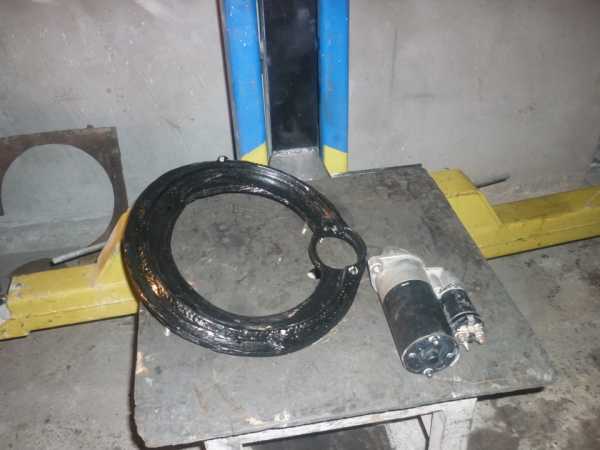

1 Изготовление переходной плиты двс Ока- КПП минитрактор

возникла проблема. На двс ОКА негде не купишь переходную плиту. Значит делаем.
берем кусок железного листа 40х40см толщиной 10мм.
размечаем центр, после этого промеряем привалочную плоскость двс, крепежные точки, и отмеряем ненужное железо в центре.
Заводим болгарку, вырезаем круглую дыру в плите, размер этой окружности таков, что при укладывании плиты на привалочную плоскость двс, у нас нигде ничего не мешает, но метки под крепежные отверстия остались на железе/плите.
Далее примерно центрируем плиту, и определяем место под стартер. После этого размечаем и сверлим отверстия под крепежные болты. Делаем это акуратно, особенно уделяя внимания центрирующим отверстиям, их на двигателе два.
После того как все сделали, прикручиваем плиту. И думаем, как же нам доделать эту работу без помощи токаря. Смотрим в угол, видим снятый с волговского маховика убитый венец. Прикидываем его — ВОТ ОНО!

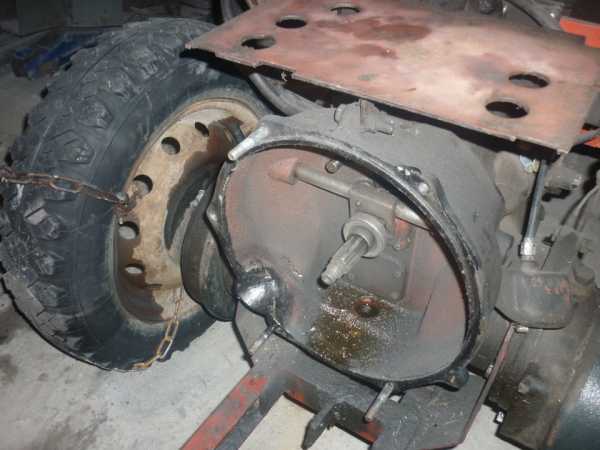

встает как родной. теперь у нас есть проставочное кольцо, которое без люфта одевается на центрирующую фаску кожуха сцепления минитрактора.
Имейте в виду, нам нужна толщина плиты 28мм. Значит нам надо два венца, свариваем их между собой, и отдаем токарю, чтобы проточил до толщины 18мм. Итого толщина плиты 10мм + 18мм = 28мм.
Либо вместо венцов, по образцу венца, заказывайте у токаря проставочное кольцо.
попросите сделать его шире, чтобы отверстия крепление потом сверлились через него. Это будет отлично.
Ну а дальше, ложим кольцо на прикрученную к двс плиту, и центрируем его относительно центра флянца коленвала.
Вот это дело делайте очень тщательно, используйте штангенциркуль, либо приспособу.
Но постарайтесь НЕ ошибиться даже на миллиметр. Семь раз отмерь.
После того как выставили кольцо, начинайте его прихватывать сваркой. Ну а потом приваривайте на мертво.
По кругу не варите, ибо это ни к чему, и плиту поведет. Приваривайте прихватками, по 2-3 см, через каждые 10см.
Думаю хватит.
итого расходы — два больших отрезных диска и один шлифовочный. Ну и несколько часов работы.

Потом подгоняйте стартер.
Но тут есть нюанс, стартер у Оки стоит со стороны КПП, на тракторе так не поставить, вернее может быть и можно, но там надо очень много резать кожух КПП и что то придумывать.
Я поставил со стороны двс, все установилось, однако маховик пришлось поставить от ваз 2106.
Еще одна причина установки большого маховика и корзины от ваз 2106 , это то что диски ваз 2106 и тракторный, одинаковы. Ну а у Оки все слишком маленькое.
Кто в теме, тот знает, что маховик Оки имеет дисбаланс/специальный груз. Поэтому мне пришлось изготавливать груз \пластинку из железа, и приваривать на маховик ваз 2106.
Как оно получилось, пока не знаю. Когда заведу двс, все проверю. Надеюсь на лучшее, как оно будет, отпишусь.
также подробно опишу каким образом высчитал нужный груз/как балансировал, итд итп.

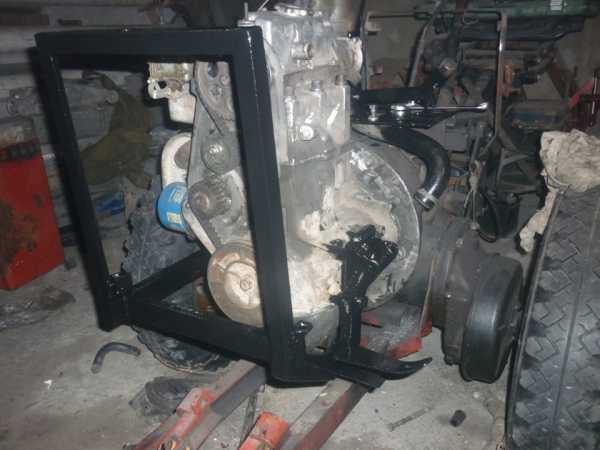

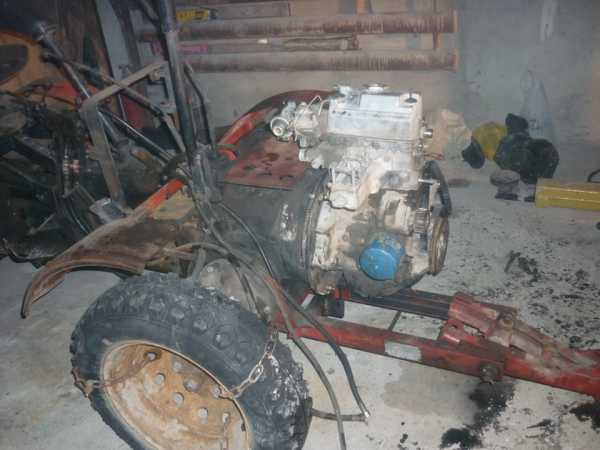

Ну а пока продолжается установка двс и навесного, глушитель, воздухоочиститель, итд.
При установке оковского двс было нужно чтобы:
1 — сохранилась взаимозаменяемость. То есть в случае чего, я мог бы без переделок снять двс Оки, и поставить родной.
2 — маслянный и топливный баки должны остаться на месте, ибо перенос их назад, или куда то еще, считаю нехорошим/некрасивым решением.
3 — Ничего не должно торчать в стороны, за габариты двс, и морда трактора не должна мешать обзору.
То есть все должно быть аккуратно.

Установка топливного и маслянного баков:
Путем неоднократных прикидок выяснилось, двойной/спаренный топливно -маслянный бак трактора, не получается оставить на своем месте, ибо двс Оки, обладая малыми габаритами, имеет неприятный минус — его трамблер и термостат находятся/торчат на месте топливо- маслянного бака.
Было принято решение — разрезать бак/ отделить маслянный от топливного. И раздвинуть их.
Однако даже это не помогло.
Оптимальный эстетический результат был достигнут путем изменения формы топливного бака, пришлось пожертвовать объемом. Было 11л. стало 5-6л. Но считаю это не страшно. Для домашней работы хватит и этого, ну а для дальних переездов, за спинкой заднего сиденья продумано специальное крепление, в него свободно ставятся пара канистр по 5л.
По факту сейчас имеем:
аккуратный естетический вид расположения баков, с левой стороны морда не расширена совсем, с правой стороны она расширена, но в пределах габаритов навесного двс.
При установке родного двс ничего менять не потребуется, к тому же между бачками появится свободное место /можно что то положить, поставить.

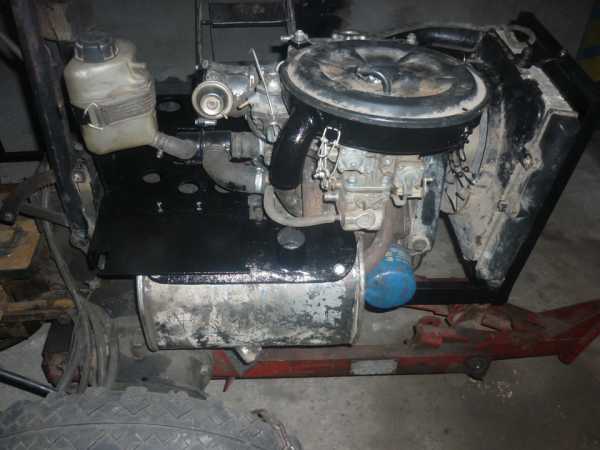

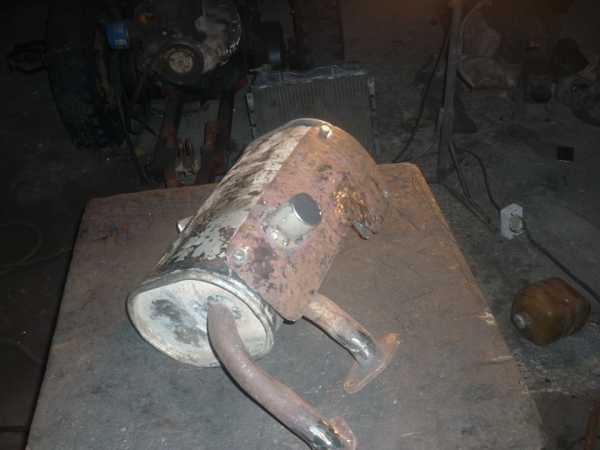

Установка Глушителя от Оки:
Из снега был выкопан старый глушитель Оки, осмотр показал — он проживет еще долго.
Была проведена ревизия внутренностей, приварен крепеж, трубы, сделан выхлоп, и сделана теплоотражающая пластина, она же выполняет роль подогревателя холодного воздуха зимой.

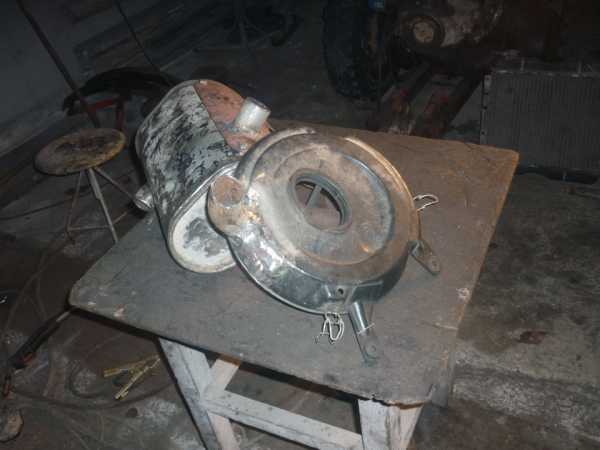

Установка корпуса воздухофильтра от Оки:
Просто поставить “кастрюлю” не получилось, так как торчащий заборник воздуха мешал маслянному баку.
Ради уменьшения внешних габаритов я решил упростить конструкцию. В “кастрюлю” была приварена трубка/патрубок, которая в зимнее время будет соединяться гофрой с патрубком теплоотражательной пластины глушителя. В летнее время гофру можно снять. Так же продумана и переделана третья точка крепления “кастрюли.
Теперь ничего и негде не торчит.

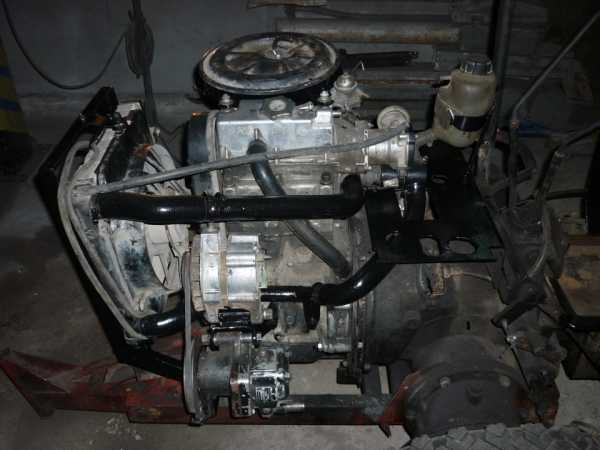

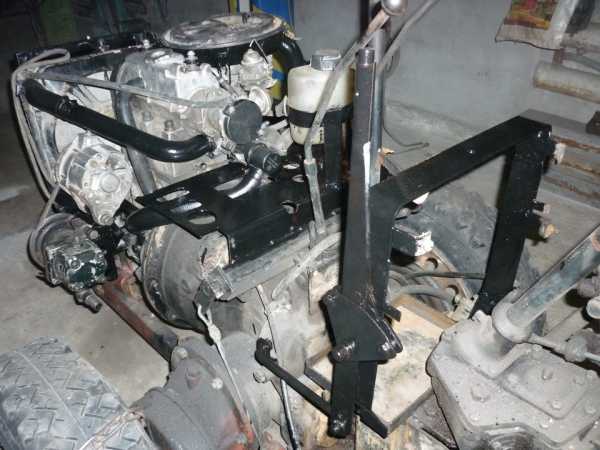

Ну и окончательная сборка. Пока все.
Далее нужно доделать баки, сделать привод газа, воздуха, и разобраться с электрикой.
Потом проверять на ходу.

Но это все чуть позже — как появится время. Так что продолжение следует.

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

www.drive2.ru

Минитрактор TZ 4K 14 — особенности, технические характеристики




Минитракторы – универсальная техника, которая не устает радовать своих владельцев множеством преимуществ. Ассортимент данного оборудования весьма огромен и порадует своим выбором. Но сегодня мы сосредоточим свое внимание на минитракторе чешского производства TZ 4K 14.

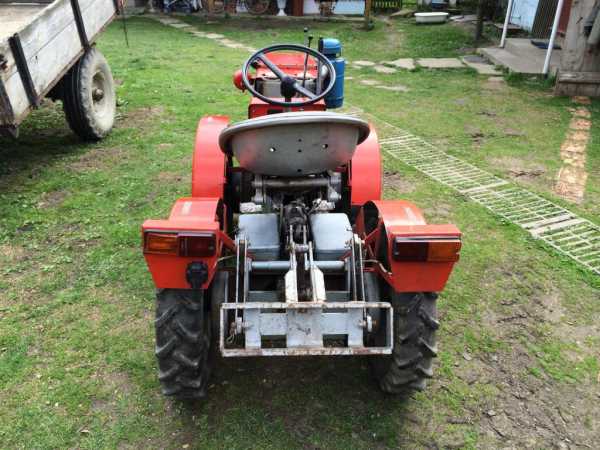

Краткий обзор оборудования

Данная модель выпускалась чешским производителем «Агрострой» до 90-х гг. Главными преимуществами таких агрегатов была компактность, маневренность и хорошая выносливость. Также стоит отметить и возможность крепления навесного оборудования, что только делало технику еще более функциональной.

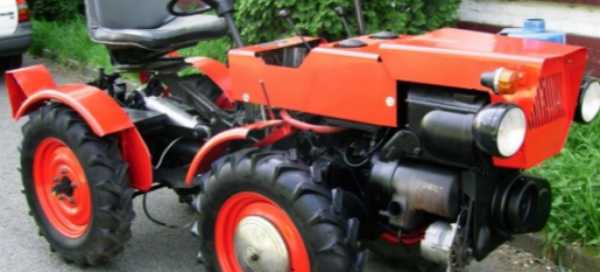

Конструктивные особенности

Стоит отметить, что со времен выпуска первой машины она в некотором роде немного видоизменялась. Сначала чехословацкий минитрактор TZ 4K 14 имел длинную базу между мостами и кузовом в 2 м. Немного позже начали выпускать агрегаты уже с укороченной до полуметра базой и гидравлическим прицепом. Двигатель мотокультиватора также не отличался постоянством. Первым установленным мотором был Slavia 1D80 в 9 л. с.. Далее чешский минитрактор TZ 4K 14 оснащали 2-тактным дизельным движком в 12 л. с. марки 1Д90ТА. Такой движок имел 2 вида запуска (ручной и электростартер) и отличался воздушной системой охлаждения. И последним вариантом мотора стал Slavia 1D90 мощностью в 14 лошадиных сил.

Технические характеристики:

  • Передачи: 4 вперед и 4 назад
  • Скорость вперед: 16,5 км/ч
  • Скорость назад: 12,7 км/ч
  • Вес: 870 кг
  • Сцепление: однодисковое
  • Тормоз: ручной и ножной

Данный чехословацкий минитрактор TZ 4K 14 станет отменным помощником в хозяйстве. Его активно можно использовать и в фермерском хозяйстве. О его отменном качестве сборки и выносливости говорит то, что многие модели выпущенные в 80-х годах на сегодняшний день работают отменно и бесперебойно. Конечно же это говорит о хорошей эксплуатации таких агрегатов.


Оценка статьи:

Загрузка…

Поделиться с друзьями:

Похожие публикации


sadovij-pomoshnik.ru

Минитрактор TZ 4к 14 | Аграрий

Минитрактор ТZ-4k-14 – устройство, которое начали производить еще в 60-х годах 20 века на территории современной Чехии. Оно быстро набрало популярность и даже поставлялось на территорию СССР, а позже и постсоветского пространства.

Обзор чешского минитрактора ТZ 4k 14

Модель минитрактора ТZ 4k 14 была создана в AGROSTROJ Prostejov. В сравнении с белорусскими моделями она отличалась компактными габаритами, защищенной конструкцией и универсальностью. Также минитрактор ТZ-4k-14 выделялся большим эксплуатационным ресурсом, относительно простым обслуживанием и управлением.

Модель характеризуется четырехколесной двухосевой ходовой системой с полным приводом. Для передней оси предусмотрен ручной тормоз, а для задней – ножной.

Сцепление у этой модели минитрактора сухое и однодисковое. В зависимости от потребностей пользователя минитрактор может оснащаться таким оборудованием как косилки, плуги, щетки, отвалы и конечно прицеп.

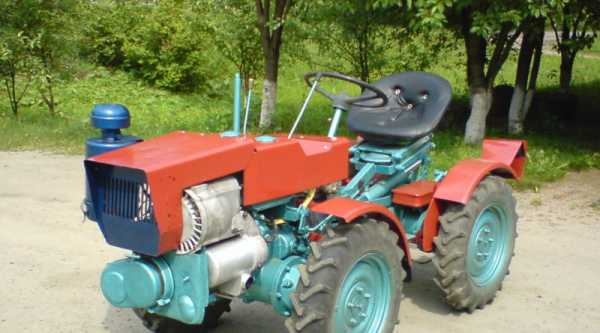

Двигатель трактора ТZ 4k 14

В качестве движущей основы для трактора ТZ-4k-14 был выбран мотор местного производства марки Slavia 1D80, носуществоваи модификации трактора с другим двигателем – 1Д90ТА. Первый вариант обладал небольшой мощностью в 9 л.с., а второй был существенно мощнее – 12 л.с.. После некоторых доработок модель была укомплектована более мощным мотором марки Slavia 1D80, который характеризовался показателем в 14 л.с.

Что касается двигателя 1Д90ТА, его конструкция одноцилиндровая с воздушным охлаждением. Он двухтактный, запускается и вручную, и от электрического стартера. С его помощью транспортом может развиваться скорость до 16,5 км/ч.

Технические характеристики трактора ТZ 4k 14

Модель выделяют небольшие габариты минитрактора ТZ-4k-14, которые по трем измерениям составляют 2750х950х1300 мм. При таких габаритах дорожный просвет модели составляет всего 290 мм.

Колея подлежит изменению и может бесступенчато варьироваться в диапазоне от 700 до 1000 мм. Стоит отметить маневренность модели которая позволяет развернуться по радиусу 1,9 м.

Максимальный вес груза, который сможет перевезти минитрактор ТZ-4k-14 составляет 1000 кг. При использовании плуга глубина пропашки составит 21 см, а применение рыхлителя даст 6-8 см рыхления. При этом ширина захвата грунта составит 85 см.
