Бульдозер Т-330: описание, основное устройство, особенности использования

В 1975 году ОАО «Промтрактор», в те времена «Чебоксарский завод промышленных тракторов», начал выпуск тяжелой промышленной тракторной платформы Т-330.

Агрегат создавался специалистами «Челябинского тракторного завода» как головной образец семейства промышленных тракторных платформ, включающего машины различного тягового класса с единой компоновкой и унифицированные по узлам и механизмам.

По замыслу разработчиков, линейка моделей на основе Т-330 выступала базой для создания агрегатов – носителей навесного оборудования: бульдозерного, рыхлительного, кранового, трубоукладочного.

Машина рассматривалась заменой импортным агрегатам с высокой ценой в конвертируемой валюте. В стране выполнялись масштабные проекты по прокладке железнодорожных магистралей, нефте- и газопроводов, в строительстве крупных объектов промышленности.

Широко применялась тяжелая техника, созданная на платформах DRESSTA, CATERPILLAR, LIEBHERR, KOMATSU, других концернов. Приобретение и обслуживание не имеющего в стране аналогов оборудования требовало значительных затрат валюты.

Сборку Т-330 передали на новое машиностроительное предприятие в г. Чебоксары. В производстве применялись узлы и агрегаты от отечественных заводов.

Машина с тяговым классом 25 получилась достаточно производительной, с уровнем энергонасыщения несколько меньшим, чем у зарубежных конкурентов, но по цене давала выигрыш в 2 раза.

Эксплуатация трактора продолжается более 30 лет, отдельные экземпляры до сих пор работают на строительных площадках.

Конструкторы и специалисты ОАО «Промтрактор» на основе Т-330 создали и предлагают на рынке серию машин «Четра Т» – современные трактора как с бульдозерным, так и рыхлительным навесным оборудованием.

Область применения

Важно! Бульдозер у специалистов обозначается Т-330Р1-01. Агрегат используется для слоевого снятия грунтов I-IV категории плотности, выравнивания территории рабочей площадки.

Используется Т-330 на вскрыше пород в открытых горных разработках, в строительстве промышленных объектов, в дорожных работах.

Назначение агрегата:

  • снятие грунта с поверхности участка слоями и передвижение грунтовой массы, гравийного, щебеночного и другого материала по рабочей зоне;
  • засыпка выемки, котлована, траншеи и т. п.;
  • выравнивание поверхности рабочей площадки в соответствии с проектными отметками;
  • возведение насыпных дамб, сооружение плотин, твердой основы под дорожное полотно и т. п.;
  • складирование в штабели и смешивание нерудных строительных материалов;
  • устройство котлованов под элементы фундаментов;
  • очистка территории строительных площадок, раскорчевка кустарников и мелколесья;
  • уборка снега, ликвидация последствий гололедных явлений.

Технические характеристики

Моторная установка

Завод-производитель

ОАО «ВгМЗ» г. Волгоград

Обозначение

8ДВТ-330А

Описание мотора

Дизельный, на 8 цилиндров в V-образном блоке, 4 рабочих такта, с наддувом. Система охлаждения воздушная

Мощности при оборотах коленвала 1 700 в минуту, кВт

250

Цилиндровая группа

2 ряда по 4 на сторону V-образного блока

Использование горючего, г/кВт. час

230

Литраж цилиндровой группы общий, л

22,6

Вес изделия, кг

2 600

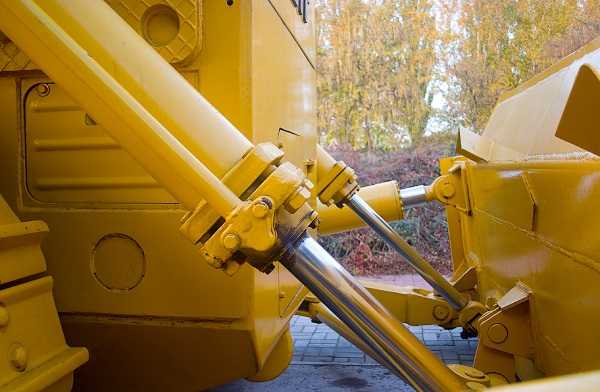

Узлы гидравлической системы
Насосные агрегаты

НШ-250, НШ-50У3-Л

Параметр производительности, дц3/мин

430 на оборотах коленвала 1 700 в минуту

Срабатывание клапанов защиты при перекосе отвального устройства,  отвальное устройство и рыхлитель, кг/кв. см

160

Цилиндры отвального устройства, шт.

2

Цилиндры рыхлителя, шт.

2

Цилиндры регулирования угла резания для рыхлительного устройства

2

Оборудование бульдозерное
Отвал ножевой

Полусферического типа

Ширина ножевого отвала, м

4,86

Высота отвала, м

1,82

Призма срезанного грунта по объему при перемещении, м3

13

Подъем отвала, мм

1 530

Погружение в грунт ножа отвала, мм

650

Угол смещения отвального устройства по сторонам, град.

12

Вес изделия, т

7,030

Оборудование для рыхления

Конструкция рыхлителя

Регулируемый угол рыхления, навес параллелограммного типа

Зубьев

1

Подъем рыхлителя, мм

950

Заглубление в грунт, мм

1 380

Изменение установок рыхления, град.

+14

Приложение силы, кг

при заглублении

при извлечении



15 300

56 400

Вес изделия, т

6,489

Общие параметры агрегата

Размеры по габаритам (ДхШхВ), м

9,33х4,762х4,23

Скорость вперед/реверсивный, км/ч

I режим КПП

II режим КПП

III режим КПП



3,5/2,9

6,4/5,4

13,0/10,8

Вес готового к работе трактора, т

41,8

Весовой параметр с отвальным устройством и рыхлителем, т

54,8

Усилие воздействия гусеничных лент на почву, кГс/см2

1,127

Устройство основных узлов и агрегатов

Бульдозер собран по узловой (модульной) компоновке, что существенно облегчает техническое обслуживание и замену запчастей. Для доступа к агрегатам предусмотрены многочисленные лючки и монтажные окна.

Вам будет интересно изучить небольшое руководство по изготовлению бетононасоса своими руками. Из обзора вы также узнаете, от какого элемента зависит вся работа устройства.

А в этой статье мы расскажем о гусеничном тракторе ТДТ-75.

Рама и моторная установка

Сварная рама собиралась из пары стальных лонжеронов коробчатых в сечении, которые соединялись поперечинами в передней, средней и задней частях. Спереди крепилась балансирная балка, опирающаяся на гусеничные тележки.

Трактор оснащался 8-цилиндровым V-образным на 4 рабочих такта дизельным турбонаддувным мотором с системой воздушного охлаждения.

Энергоустановка легко запускалась при температуре ниже -30° С. Наработка двигателя до капитального ремонта обозначалась документацией в 6 000 моточасов, в реальной эксплуатации этот параметр снижался вдвое.

Кабина и силовая передача

Расположение кабины в передней части платформы, степень ее остекления обеспечивает машинисту бульдозера полный контроль за работой отвального устройства.

Подрессоренная, защищенная от вибрации платформа гасит воздействия от силовой установки и трансмиссионных узлов, создавая нормируемые условия работы машиниста.

Важно! Защиту от опрокидывания или попадания осколков породы в кабину обеспечивает металлический каркас за отвалом машины.

Исполнение гидромеханической трансмиссии модульное с отдельным приводом на каждый борт. Энергия крутящего момента дизельного мотора поступает на звездочные ведущие колеса гусеничных лент и насосный узел гидросистемы через: гидротрансформатор, КПП, редуктор согласования, карданные передачи.

Гидротрансформатор бесступенчато меняет режимы передачи силового момента от дизельного мотора в соответствии с величиной нагрузки.

КПП одна на два борта реверсивного исполнения. В коробке поток мощности раздваивается, что позволяет менять направление вращения приводных ведущих колес, регулируя движения машины и ее развороты на месте.

Управляется КПП дисковыми гидромуфтами, остановочными и реверсивными ленточного исполнения тормозами.

Бортовые передачи и ходовая система

Передачи бортов двухступенчатого исполнения: шестерни с внешним зацеплением взаимодействуют с планетарным узлом, водило которого заторможено. Узел звездочного зацепления ведущих колес закреплен болтами, что делает возможной его замену.

Ходовая система полужесткого исполнения, собирается из двух гусеничных тележек. Оси бортовых передач, на которые опираются тележки, допускают их качание.

В узлах подшипников всех катков и колес помещается смазочный материал, обеспечивающий работу механизмов на весь срок эксплуатации. Катков опорного типа 14.

Облегчить натяжение гусеничной ленты позволяет механизм с гидравлическим приводом. Гусеничная лента разъемная и набирается из 42 башмачных звеньев с шагом 250 мм. Ширина звена 650 мм, контакт с одной гусеницы с почвой 4,86 кв. м.

Управление

В органах управления трактором и навесным оборудованием не предусмотрены приводы механического типа. Управление исполнительными устройствами осуществляется через электро- и гидросистемы.

Навесное оборудование

Агрегат поставляется:

  • с бульдозерным отвальным устройством полусферического типа, формирующим призму перемещения объемом 13 м3, меняет положение в пределах 12 градусов в стороны от продольной оси трактора;
  • с рыхлительным оборудованием в однозубом исполнении, меняет положение в пределах 12 градусов в стороны от продольной оси трактора.

Производительность трактора, его российских и зарубежных аналогов

Производительность машин с бульдозерным оборудованием зависит от 4-х параметров:

  1. Объема грунтовой массы в призме волочения, сдвигаемого отвальным устройством.
  2. Мощности энергоустановки бульдозера, обеспечивающей скорость движения и маневры машины.
  3. Длины рабочей полосы, определяющей время цикла и потери грунтовой массы из призмы перемещения.
  4. Свойств породы грунта участка.

Для конкретной машины объем переработанного грунта за единицу времени (производительность) формируется вторым и третьим параметром, в большей степени энергонасыщенностью машины. Параметры отвала также определяются мощностью двигателя.

Фото: модификация бульдозера Т-330 ГР1

Отдельные параметры российских и зарубежных машин

Изготовитель

Обозначение моделиМасса, тМощностной параметр,

л. с.

Объем отвального устройства, м3

Komatsu Limited

D575

114–1521150

69

Komatsu Limited

D475 (А‑5)

108,4860

полусфера 27,4

сфера 34,4

Caterpillar Inc. Company

D11

104–113862

43,6

Промтрактор

Т-330

58405

13

ЧТЗ

Т‑800

76–106820

26,2

ЧетраТ406959021

Энергонасыщенность зарубежных бульдозеров выше, объемы призм волочения, формируемых отвалами, больше, чем у Т-330 и других российских машин.

Российские тракторостроители используют в машинах детали и агрегаты зарубежных компаний. На бульдозере «ЧЕТРА Т25» применены энергоустановка из США QSX15-C440 компании Cummins и насосные узлы фирмы David Brown.

В машинах, выпускаемых в России, использованы узлы трансмиссии от BOSCH-REXROTH и SAUER-DANFOSS, другое оборудование из-за рубежа. Как следствие, купить изделия можно, но по более высокой цене.

А в данном видео запечатлена работа бульдозера Т-330:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

spez-tech.com

Трактор Т-330 Чебоксарец. Фото и характеристики

Трактор Т-330 — тяжелый промышленный бульдозер, выпускаемый Чебоксарским заводом промышленных тракторов с 1975 года по настоящее время. Для более удобной работы и контроля над бульдозерным оборудованием, кабина трактора располагалась в передней части. Данное размещение кабины было инновационным для тракторостроения в период СССР.

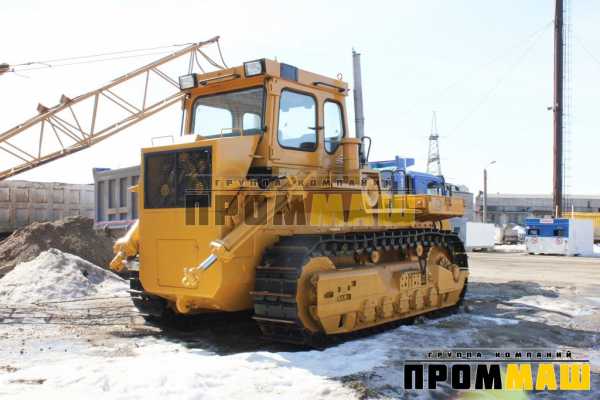

Фото Трактор Т-330 Чебоксарец

На бульдозер Т-330 устанавливается гидромеханическая трансмиссия, при помощи которой переключение передач осуществляется без разрыва крутящего момента. Использование данного типа трансмиссии позволяет наиболее эффективно задействовать мощь двигателя при любой скорости движения трактора. переключение передач без разрыва мощность, позволяет также развивать максимальную тягу в режиме упора. Каждая гусеница трактора имеет независимый реверсивный привод, осуществляемый коробкой передач. Данное конструктивное решение, позволяет трактору совершать развороты в достаточно узких пространствах.

Схема Т-330: 1 – передний бронированный капот, 2 – коробка передач, 3 – гусеничная лента, 4 – натяжное колесо гусеницы, 5 – гусеничная тележка, 6 – опорные катки, 7, 8 – карданные передачи, 9 – гидротрансформатор, 10 – воздушный фильтр, 11 – поддерживающие катки, 12 – ведущая звездочка, 13 – обогреватель кабины, 14 – главная передача, 15 – дизель, 16 – предпусковой подогреватель, 17 – выпускная система дизеля, 18 – ящик для инструмента, 19 – топливный бак, 20 – бак гидросистемы, 21 – аккумуляторы, 22 – воздушный вентилятор – увлажнитель кабины, 23 – кабина, 24 – гидроцилиндр.

Т-330 оснащается 8-цилиндровым четырехтактным дизельным двигателем 8ДВТ-330М, мощностью 330 л.с. (243 кВт). На тракторе применяется воздушная система охлаждения, что позволяет использовать его в практически любых агрессивных климатических условиях.

Кабина трактора основана на жестком каркасе, полностью герметичная и снабжена системами вентиляции, отопления, очистки воздуха и в зависимости от климатических условий — кондиционером. В кабине располагаются все органы управления трактором, что существенно облегчает труд машиниста.

Бульдозер получил широкое распространение в промышленности и используется для выполнения горных работ, мелиорации, земляных работ и т.д. Некоторые модификации  Т-330 оснащаются одно- или трехзубым рыхлителем.

Технические характеристики Т-330

Тип тракторагусеничный, промышленный
Максимальное тяговое усилие, кН (тс)670 (68,2)
Марка двигателя8ДВТ-330А
Тип двигателядизель с турбонаддувом
Мощность двигателя, кВт (л.с.)259 (352)
Диапазон скоростей, км/ч:
..вперед0 – 16,4
..назад0 – 13,7
Число передач вперед (назад)3 (3)
Трансмиссиягидромеханическая
Подвеска гусеницэластичная с балансирным брусом
Удельное давление гусениц на почву, кгс/см20,57
Дорожный просвет, мм570
Масса, кг25000
Расположение кабиныпереднее

tractor-server.ru

Бульдозер Т 330. Советский опыт импортозамещения

В 1975 году «Чебаксарский завод промышленных тракторов» (ныне ОАО «Промтрактор») начал выпуск тяжелого промышленного трактора Т 330. Агрегат создавался с целью предложить потребителям альтернативу импортным дорогостоящим машинам. Применение и обслуживание созданных на платформах CATERPILLER, KOMATSU, других концернов рыхлителей, трубоукладчиков, бульдозеров вело к значительным валютным затратам.

Машина, собранная из отечественных узлов и деталей, получилась достаточно производительной и эффективной со стоимостью в 2-3 раза ниже, чем у западных конкурентов. Используя опыт ее производства и эксплуатации машиностроители «Промтрактора» разработали и до сих пор предлагают на рынке модель ЧЕТРА Т25 – современный тяжелый агрегат с бульдозерным и рыхлительным оборудованием.

Рисунок 1 Тяжелый бульдозер Т 330

Назначение и сфера применения

Заводское обозначение машины бульдозер Т 330 Р1-01. Тяжелый трактор предназначен для резания и перемещения слоев грунта с I по IV категорий плотности, планировки обрабатываемой поверхности рабочей площадки. Применяется Т 330 на открытых горных разработках, в мелиорации, для общестроительных и дорожных работ.

Назначение агрегата:

  • разработка поверхности участка слоями и перемещение снятой грунтовой массы, гравийных, щебеночных и других материалов в пределах рабочей зоны;
  • заполнение выемок, котлованов, траншей и т.п.;
  • планировочные работы и выравнивание рабочих площадок по проектным отметкам;
  • формирование насыпных сооружений — дамб, плотин, земляного полотна дорог и т.п.;
  • складирование и перемешивание нерудных стройматериалов;
  • оборудование котлована для возведения фундаментов;
  • расчистка участков и корчевание кустарника и мелколесья;
  • снегоуборочные работы, борьба с гололедными явлениями.

Технические характеристики

Силовая установка
Производитель

Обозначение изделия

ОАО «ВгМЗ» г. Волгоград

8ДВТ-330А

ОписаниеДизельный, на 4 рабочих такта, с наддувом и воздушным охлаждением
Параметр мощности при 1700 оборотах коленвала в минуту, кВт250
Цилиндры и их расположение8 по 4 на сторону в V-образном блоке
Потребление горючего, г/кВт. час230
Литраж цилиндров общий, л22,6
Весовой параметр, кг2600
Узлы гидравлической системы
Насосные установкиНШ-250, НШ-50У3-Л
Показательпроизводительности установки в целом, дц3 /мин430 на 1700 оборотах коленвала в минуту
Отсечное давление клапанов защиты кг/кв.см —при перекосе отвального устройства 160,

на отвальное устройство и рыхлитель 160

Гидравлические цилиндры отвала, шт2
Гидравлические цилиндры рыхлителя, шт2
Гидравлические цилиндры для смены установки угла резания для рыхлительного устройства2
Оборудование бульдозерное
Отвальное устройствополусферического типа
Ширина ножа отвала, м4,86
Высота отвального устройства, м1,82
Срезаная призма при перемещении, объем м313
Подъем отвального устройства, мм1530
Погружение в грунт отвального устройства, мм650
Перекос отвального устройства по сторанам, град.12
Вес, т7,030
Оборудование для рыхления
Исполнение рыхлителя —параллелограммного типа, угол рыхления регулируется
Количество рабочих зубьев1
Подъем на высоту, мм950
Погружение в грунт, мм1380
Изменения установки рыхления, угловое, град+ 14
Усилие при заглублении, кг

при извлечении рыхлителя

15300

56400

Весовой параметр, т6,489
Общие параметры агрегата
Размеры по габаритам (Д х Ш х В), м9,33 х 4,762 х 4,23
Темп движения, вперед / реверсивный, км/час
I режим
3,5 / 2,9
II режим6,4 / 5,4
III режим13,0 / 10,8
Весовой параметр трактора, т41,8
Весовой параметр агрегата с отвалом и рыхлителем, т54,8
Воздействие гусениц на почву- удельное,кГс/см21,127

Рисунок 2 Основной исполнительный орган — отвал

Рисунок 3 Рыхлительное оборудование

Особенности устройства основных узлов и агрегатов

  1. Переднее расположение цельнометаллической двухместной кабины позволило машинисту бульдозера улучшить визуальный контроль за работой отвала.
  2. Гидромеханическая трансмиссия через: узел гидротрансформатора, коробку передач, редукторы согласования, валы карданной передачи направляет энергию вращения дизеля на ведущие звездочки гусеничных лент и насосную установку гидросистемы.
  3. Гидротрансформатор беступенчато регулирует параметры крутящего момента мотора в соответствии с нагрузкой на бульдозерном отвале.
  4. Коробка передач реверсивная, двухбортового исполнения. Раздваивает поток мощности к ведущим звездочкам, что позволяет менять направление движения машины и разворачивать ее на месте. Управляется гидроподжимными дисковыми муфтами, ленточными остановочными и реверсными тормозами.
  5. Бортовые передачи выполнены двухступенчатыми: первая ступень шестерни с внешним зацепленем, вторая планетарный узел с заторможенным водилом. Велущая звездочка закреплена болтами и допускает замену.
  6. Система хода полужесткого типа собрана из двух тележек для гусениц, качающихся на оси передач бортов. В узлах катков, опорных и поддерживающих, колес направления заложена одноразовая на весь срок службы смазка. Опорных катков 14, поддерживающих 4. Для натяжения цепи установлено гидравлическое устройство.
  7. Гусеничная лента с разъемным звеном собрана из 42 башмаков с шагом звена 250 мм. Ширина башмака 650 мм, контакт с почвой по площади 4,86 м2.

В органах управления механизмами и агрегатами Т 330 не используются механические приводы к исполнительным устройствам, применяются дистанционные электрические и гидравлические системы с элементами автоматики.

Тяжелые тракторы российского производства

Выпуск бульдозера Т 330 прекращен. Технические характеристики машины значительно улучшены в серии чебоксарских агрегатов ЧЕТРА Т с индексами моделей 25, 35, 40:

  • увеличена мощность и экономичность силовых установок;
  • стало производительней и надежней напорное гидрооборудование;
  • возросли тяговые нагрузки и маневренность;
  • проще и удобней стало управление.

За счет установки на трактора ЧЕТРА агрегатов и деталей, изготовленных зарубежными компаниями, реко возросли затраты на приобретение и обслуживание бульдозеров.

РАССКАЖИ ДРУЗЬЯМ

Вконтакте

Facebook

Twitter

Одноклассники

Похожие статьи:

mastertraktor.ru

Гусеничный трактор Т-330 (технические характеристики)



Трактор Т-330 предназначен
для производства земляных работ больших объемов в
строительстве, мелиорации и горном деле в самых суровых
климатических условиях. Бульдозер Т-330Р1-01 на базе

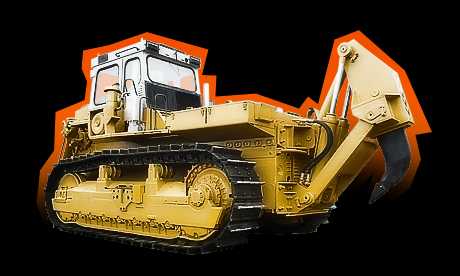

трактора Т-330 (фото вверху) оснащают однозубым
или трехзубым рыхлителем. В сочетании с поперечным
перекосом отвала это позволяет разрабатывать прочные и
мерзлые грунты.




Детали и сборочные
еденицы трактора Т-330


1 – передний
бронированный капот, 2 – коробка передач, 3 –
гусеничная лента, 4 – натяжное колесо гусеницы,
5 – гусеничная тележка, 6 – опорные катки, 7, 8
– карданные передачи, 9 – гидротрансформатор, 10
– воздушный фильтр, 11 – поддерживающие катки,
12 – ведущая звездочка, 13 – обогреватель
кабины, 14 – главная передача, 15 – дизель, 16 –
предпусковой подогреватель, 17 – выпускная
система дизеля, 18 – ящик для инструмента, 19 –
топливный бак, 20 – бак гидросистемы, 21 –
аккумуляторы, 22 – воздушный вентилятор –
увлажнитель кабины, 23 – кабина, 24 –
гидроцилиндр.

На трактор установлен
оригинальный восьмицилиндровый четырехтактный дизель с
V-образным расположением цилиндров, турбонаддувом и
воздушным охлаждением, благодаря чему его легко
запустить при температурах окружающей среды до -40 °С.
Охлаждение – галерейного типа. Основания поршней
интенсивно отводят тепло, что продлевает межремонтный
период поршней. Клапаны для равномерного износа рабочих
поверхностей клапанного механизма снабжены механизмами
поворота. Система очистки воздуха – двухступенчатая, с
циклоном и фильтром с бумажными элементами.



Дизель 8ДВТ-330А с
воздушным охлаждением трактора Т-330

Конструкция
гидромеханической трансмиссии с раздельным приводом к
колесам – модульная. Гидротрансформатор –
одноступенчатый комплексный трехколесный, с
центростремительной турбиной. Непрозрачный
гидротрансформатор с рабочими колесами диаметром 480 мм,
максимальным коэффициентом трансформации Ко = 3,0 и
максимальным к.п.д. = 0,906 обеспечивает использование
максимального крутящего момента двигателя и
бесступенчатое его регулирование в зависимости от
нагрузок на рабочих органах.

Гидромеханическая трансмиссия состоит из шестивальной
трехскоростной, полностью реверсивной коробки передач (КП)
с косозубыми шестернями постоянного зацепления,
гидроподжимными дисковыми муфтами передач и реверсивного
механизма управления системой гидроуправляемых ленточных
остановочных тормозов и тормозов реверса для каждого
борта, конструктивно объединенных в одном автономном
блоке, а также согласующих редукторов механических
передач для каждого борта. Передача крутящего момента от
КП к коническим редукторам осуществляется карданными
передачами. КП обеспечивает раздвоение потока мощности к
ведущим колесам, что позволяет поворачивать трактор на
месте за счет разного направления движения гусениц.



Коробка передач
трактора Т-330 с раздельным приводом крутящего
момента на ведущие колеса

Бортовая передача
двухступенчатая, первая ступень – шестерни внешнего
зацепления, вторая ступень – планетарная (с
остановленным водилом). Для облегчения замены в полевых
условиях ведущая звездочка выполнена из секторов,
которые крепятся болтами.



Техническая характеристика трактора Т-330

















Тип трактора

гусеничный,
промышленный

Максимальное тяговое
усилие, кН
(тс)

670 (68,2)

Марка двигателя

8ДВТ-330А

Тип двигателя

дизель с
турбонаддувом

Мощность двигателя, кВт (л.с.)

259 (352)

Диапазон скоростей, км/ч:


..вперед

0 – 16,4

..назад

0 – 13,7

Число передач вперед
(назад)

3 (3)

Трансмиссия

гидромеханическая

Подвеска гусениц

эластичная с
балансирным брусом

Удельное давление
гусениц на почву, кгс/см2

0,57

Дорожный просвет, мм

570

Масса, кг

25000

Расположение кабины

переднее

Тормоза – ленточные
плавающего типа с гидроуправлением, карданные передачи
открытого типа с игольчатыми подшипниками.

Главная передача одноступенчатая с коническими зубчатыми
колесами. Такую компоновку трансмиссии в дальнейшем
использовали практически на всех мощных промышленных
тракторах.

Полужесткая ходовая система состоит из двух гуссничных
тележек, качающихся на оси бортовых передач. На
гусеничных тележках коробчатого сечения крепятся опорные
и поддерживающие катки. Ходовое оборудование состоит из
двух гусениц, в каждой по пять опорных и два
поддерживающих катка, и натяжного механизма. Торсионная
подвеска опорных катков повышает плавность хода, снижает
динамические нагрузки и обеспечивает постоянный контакт
всех опорных катков с грунтом. Благодаря этому полностью
используется тяговое усилие и улучшается проходимость
машины.



Упругая торсионная
подвеска опорных катков трактора Т-330

Опорные,
поддерживающие катки и направляющие колеса – с
одноразовой, «вечной» смазкой на весь срок службы, с
самоподжимными уплотнениями типа DUOCONE. Натяжение
гусеничной цепи упрощено благодаря гидравлическому
механизму натяжения, установленному совместно с
механизмом сдавания. Гусеница – с уплотнением и смазкой
шарниров на весь срок эксплуатации, с разъемным
замыкающим звеном.

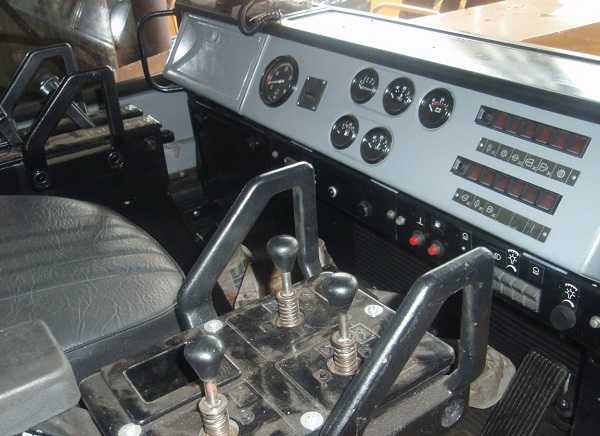

Из двухместной кабины, подрессоренной резиновыми
амортизаторами, с тепло- и шумоизоляцией, приточной
вентиляцией хорошо просматривается рабочая зона. Сиденье
на упругой подвеске регулируется по нагрузке, высоте и
углу наклона у спинки. Вентиляционная установка оснащена
отопителем калориферного типа. Двухслойное остекление
защищает зимой окна от обледенения. Удобно размещены
рычаги управления и педали, электрогидравлическая
система управления трансмиссией снижает усилия на
органах управления.

zinref.ru

Бульдозер Т-330 (технические характеристики)




























содержание   ..











8   ..









Бульдозерно-рыхлительный агрегат на базе трактора Т-330 чебоксарец
предназначен для выполнения комплекса работ в промышленном,
нефтегазовом, гидротехническом, дорожном строительстве, мелиорации,
горнодобывающей промышленности в различных климатических зонах при
температуре окружающего воздуха от +50 до -50 С.


Запчасти, двигатели на бульдозер, трактор Т-330 чебоксарец













Марка двигателя трактора

8ДВТ-330А

Завод-изготовитель двигателей

Волгоградский моторный завод

Тип двигателя бульдозера

Дизельный 4-х тактный, с газотурбинным наддувом и воздушным
охлаждением.

Эксплутационная мощность, кВт

250

Номинальная частота вращения, об/мин

1700

Количество цилиндров

8V

Диаметр цилиндра и рабочий ход поршня, мм

150х160

Удельный расход топлива, г/кВт.час

230

Расход масла на угар от расхода топлива

<0,3%

Рабочий объем двигателя, л

22,6

Масса двигателя тракторов, кг

2 600


Гидротрансформатор, запчасти трактора, бульдозера Т-330 чебоксарец


      Гидротрансформатор непрозрачный, с диаметром рабочих колес 480мм,
максимальным коэффициентом трансформации К=3,0 и максимальным
к.п.д.=0,906. Обеспечивает использование максимального крутящего момента
двигателя бульдозера и бесступенчатое его регулирование в зависимости от
нагрузок на рабочих органах.


Бортовые передачи, запчасти на бульдозеры, тракторы Т-330 чебоксарец


      Передача бортовая – двухступенчатая, I-я ступень – шестерни
внешнего зацепления, II-я ступень – планетарная (с остановленным
водилом). Для облегчения легкости замены в полевых условиях ведущая
звездочка выполнена из секторов, которые крепятся болтами.


Запчасти КПП, трансмиссия к тракторам, бульдозерам Т-330 чебоксарец


      Гидромеханическая трансмиссия, состоит из шестивальной,
трехскоростной, полностью реверсивной, двухбортовой коробки переключения
передач КПП с косозубыми шестернями постоянного сцепления,
гидроподжимными дисковыми муфтами передач и реверсивного механизма,
системой гидроуправляемых ленточных остановочных тормозов и тормозов
реверса для каждого борта, конструктивно объединенных в одном автономном
блоке КПП, согласующих редукторов механических передач для каждого
борта. Передача крутящего момента от КПП бульдозера к коническим
редукторам осуществляется карданными передачами. КПП трактора
обеспечивает раздвоение потока мощности к ведущим колесам, что позволяет
производить поворот на месте за счет различного направления движения
гусениц трактора Т-330 чебоксарец.


Запчасти, ходовая система бульдозеров, тракторов Т-330 чебоксарец


      Полужесткая ходовая система трактора Т-330 чебоксарец состоит из
двух гусеничных тележек, прокачивающихся на оси бортовых передач.
Опорные поддерживающие катки и направляющие колеса с одноразовой смазкой
на весь срок службы с самоподжимными уплотнениями типа “DUO-CONE”.
Натяжение гусениц облегчено благодаря применению гидравлического
механизма натяжения, установленного совместно с механизмом сдавания.

Число опорных катков ходовой системы: 14 (по 7 с каждой стороны).

Число поддерживающих катков ходовой системы: 4 (по 2 с каждой стороны).




Запчасти, гусеница на бульдозер, трактор Т-330 чебоксарец


      Гусеницы с уплотнением и смазкой шарниров на весь срок
эксплуатации, с разъемным замыкающим звеном гусениц.







Шаг звена гусеницы трактора, мм

250

Число башмаков гусеницы бульдозера

42

Высота грунтозацепа гусениц, мм

90

Ширина башмака гусеницы, мм

650

Площадь контакта с грунтом, м2

4,86





Гидравлическая система, запчасти для тракторов Т-330 чебоксарец














Насосы тракторов, бульдозеров

Шестеренные НШ-250, НШ-50УЗ-Л

Производительность насосов при номинальной частоте вращения
двигателя, л/мин

430 при 1700 об/мин

Установленное давление предохранительных клапанов, кг/см2:

Перекос отвала-160, отвал и рыхлитель-160

Гидроцилиндры подъема/опускания отвала: – диаметр и ход поршня,
мм



160х1250

Гидроцилиндр перекоса отвала: – диаметр и ход поршня, мм

1 220х300

Гидроцилиндры подъема/опускания рыхлителя: – диаметр и ход
поршня, мм



220х560

Гидроцилиндры изменения угла резания рыхлителя: – диаметр и ход
поршня, мм



220х500


Кабина, запчасти бульдозера, трактора Т-330 чебоксарец


      Кабина двухместная, установленная на резиновых амортизаторах.
Шумопоглащающая обивка, большая, обеспечивающая максимальную обзорность
площади остекления стеклопакетами, исключающими обледенение стекол,
подрессоренное, регулируемое под индивидуальный вес и рост оператора
сиденье, вентиляционная установка с калориферным обогревателем
обеспечивают оператору комфортные условия труда. Кабина оборудуется
независимым отопителем, работающим на дизельном топливе.


Запчасти, бульдозерное оборудование к тракторам Т-330 чебоксарец










Тип отвала бульдозера

Полусферический (SU)

Ширина отвала, мм

4 860

Высота отвала, мм

1 820

Объем призмы оборудования, м3

13

Максимальный подъем отвала, мм

1 530

Наибольшое заглубление отвала, мм

650

Угол поперечного перекоса отвала в каждую сторону, град.

12

Масса оборудования тракторов, кг

7 030


Рыхлительное оборудование, запчасти к бульдозерам, тракторам Т-330










Тип рыхлителя

Параллелограммный, с регулируемым углом рыхления

Число зубьев оборудования

1

Максимальная высота подъема, мм

950

Наибольшое заглубление, мм

1 380

Регулировка угла рыхления, град.

± 14

Заглубляющее усилие, кг

15 300

Выглубляющее усилие, кг

56 400

Масса оборудования трактора, кг

6 489


Заправочные емкости, запчасти, топливная система на трактор Т-330










Топливный бак бульдозера, л

670

Система смазки тракторов:

ДВС, л

ГТР, КПП, КП, л

БР, л



80

125

2х45

Гидросистема навесного оборудования, л

370


Технические характеристики и габариты трактора, бульдозера Т-330



Скорости движения, вперед/назад, км/час:


I передача: 3,5/2,9

II передача: 6,4/5,4

III передача: 13,0/10,8

Масса трактора Т-330 чебоксарец, кг:
 41
800

Масса бульдозера Т-330 чебоксарец эксплуатационная, кг:
 54
800

Удельное давление на грунт, кГс/см2:
 1,127

















содержание   ..












  ..













zinref.ru

Характеристика бульдозера Т-330, трактора Т-330

Техническая характеристика Бульдозера Т-330, Трактора Т-330

Бульдозерно-рыхлительный агрегат на базе трактора Т-330 производства ОАО «Промтрактор». Бульдозер Т-330 предназначен для выполнения комплекса работ в промышленном, нефтегазовом, гидротехническом, дорожном строительстве, мелиорации, горнодобывающей промышленности в различных климатических зонах при температуре окружающего воздуха от +50 до -50 С.

Двигатель ЯМЗ 240НМ2

На бульдозер Т-330 устанавлен двигаетель ЯМЗ 240 НМ2 Ярославского моторного завода. Двенадцать цилиндров, V-образное расположение цилиндров, угол развала 90°. Дизельный, 4-х тактный с воспламенением от сжатия и турбонаддувом.

Техническая характеристика ЯМЗ 240 НМ2

Номинальная мощность при 2100 мин, л.с.(кВт)500 (368)
Максимальная частота вращения холостого хода, об/мин2325
Минимальная частота вращения холостого хода, об/мин600 (+-50)

Гидротрансформатор

Непрозрачный, с диаметром рабочих колес 480мм, максимальным коэффициентом трансформации Кo=3,0 и максимальным к.п.д. =0,906. Обеспечивает использование максимального крутящего момента двигателя и беcступенчатое его регулирование в зависимости от нагрузок на рабочих органах. Также обеспечивает бесступенчатое регулирование двигателя в зависимости от нагрузок на рабочих органах.

Характеристика гидротрансформатора Т-330

Диаметр рабочих колес480 мм
Коэффициент трансформации (макс.)3
КПД0,906

Бортовая передача

Передача бортовая — двухступенчатая, I-я — ступень — шестерни внешнего зацепления, II-я ступень — планетарная (с остановленным водилом). Для обеспечения легкости замены в полевых условиях ведущая звездочка выполнена из секторов, которые крепятся болтами. Для простоты замены в полевых условиях, ведущая звездочка состоит из раздельных секторов.

Трансмиссия

Трансмиссия бульдозера Т-330 гидромеханическая, состоит из шестивальной, трехскоростной, полностью реверсивной, двухбортовой коробки переключения передач с шестернями постоянного сцепления, гидроподжимными дисковыми муфтами передач и реверсивного механизма, системой гидроуправляемых ленточных остановочных тормозов и тормозов реверса для каждого борта, конструктивно объединенных в одном автономном блоке.


Передача крутящего момента от коробки передач к коническим редукторам осуществляется карданными передачами. КПП обеспечивает раздвоение потока мощности к ведущим колесам, что позволяет производить поворот трактора на месте за счет различного направления движения гусениц.

Характеристика планетарной коробки передач

ПередачаПередний ходЗадний ход
13,52,9
26,45,4
313,010,8

Ходовая система

Полужесткая ходовая система бульдозера Т-330 состоит из двух тележек, прокачивающихся на оси бортовых передач, на которые крепятся гусеницы. Опорные, поддерживающие катки и направляющие колеса с самоподжимными уплотнениями типа «DUO-CONE».
Регулировка натяжения гусеницы осуществляется гидравлическим механизмом натяжения. Устанавливается с механизмом сдавания.

Число опорных катков7
Число поддерживающих катков2

Гусеница

Гусеницы бульдозера Т-330 сборные с одним грунтозацепом и уплотнением для удержания жидкой смазки в шарнире. Натяжение гусеницы легко регулируется шприцем с консистентной смазкой.

Характеристики гусеницы Т-330

Шаг звена250 мм
Число башмаков42
Высота грунтозацепов90 мм
Ширина башмака650 мм
Площадь опорной поверхности4,86 м2

Гидравлическая система

Техническая характеристика гидравлической системы бульдозера Т-330

Раздельно-агрегатная гидравлическая система включает:

  • два шестерёнчатых насоса общей производительностью 430 л/мин при оборотах двигателя 1700 об/мин
  • два золотниковых распределителя, обеспечивающих: подъём и перекос отвала, подъём и изменение угла наклона зуба рыхлителя, гидравлическая система сервоуправления дистанционно управляет золотниками
  • бак с фильтрами, гидроцилиндры
  • максимальное давление срабатывания предохранительного клапана – 160 кг/см2

Характеристика гидравлической системы

НасосыНШ-250, НШ-50У3-Л
Производительность насосов, л/мин430 при 1700 об/мин
Гидроцилиндры подъема/опускания отвала2
Диаметр и ход поршня, мм160х1250
Гидроцилиндр перекоса отвала2
Диаметр и ход поршня, мм220х300
Гидроцилиндры управления рыхлителем2
Диаметр и ход поршня, мм220х500
Давление предохранительных клапанов для перекоса отвалов160 кг/см2
Давление предохранительных клапанов для отвала и рыхлителя160 кг/см2

Кабина

Кабина бульдозера Т-330- двухместная, с двойным остеклением. Обеспечивает максимальную площадь обзора. Сидение бульдозера Т-330 регулируемое, что обеспечивает максимальный комфорт машинисту. Кабина оборудована обогревателем и вентиляционной установкой, что обеспечивает оператору комфортные условия труда. Кабина оснащается независимым отопителем для работы в суровых климатических условиях.

Бульдозерное оборудование

Большая ёмкость отвала бульдозера Т-330 обеспечивает повышенную производительность. Использование диагональной тяги при передаче боковых усилий с отвала на левый лонжерон рамы бульдозера обеспечивает максимальное приближение отвала к капоту бульдозера и максимальное напорное усилие на нож отвала.

Характеристика бульдозерного оборудования

ОтвалДлина х ВысотаЕмкость,м3Высота подъема,  ммЗаглубление отвала, ммМакс. регулировкаМасса, кг
SU — отвал4860 х 1820131530650±127030

Рыхлительное оборудование

Техническая характеристика рыхлительного оборудования бульдозера Т-330

Характеристика рыхлительного оборудования Т-330

Количество зубьевВысота подъемаМаксимальное заглубление, ммМакс. усилие проникновения, тМакс. усилие вырывания, тМасса, кг
1950 мм1380 мм15,356, 46489

Заправочные емкости

Заправочные емкости бульдозера Т-330, включающие в себя топливный бак, систему охлаждения, гидросистему навесного оборудования, КПП и ГТР.

Характеристика заправочных емкостей

Топливный бак, лСистема охлаждения, лКПП, ГТР, лБР, лГидросистема навесного оборудования, л
670801252х45370

Масса бульдозера

Общая масса (стандартной комплектации, с полной заправкой, SU-отвал, рыхлитель, машинист) с двигателем ЯМЗ — 54800 кг.

harakteristika-buldozerov.ru

Егоров Ю.Д. (ред.) Трактор Т-330 46-5ТО. Техническое описание и инструкция по эксплуатации





























содержание   ..












10    ..





Егоров Ю.Д. (ред.) Трактор Т-330 46-5ТО.
Техническое описание и инструкция по эксплуатации









Под редакцией генерального конструктора по тяжелым промышленным
тракторам Егорова Ю. Д. — Москва: Машиностроение, 1986. — 303 с.






Техническое описание содержит техническую характеристику, описание
трактора Т-330, его узлов и систем, рекомендации по эксплуатации и
техническому обслуживанию трактора, а также указания по его хранению и
транспортированию.

Описание предназначено для механиков-водителей и технического персонала,
связанного с эксплуатацией, обслуживанием и ремонтом тракторов Т-330.









ВВЕДЕНИЕ (ТРАКТОР Т-330)


Трактор Т-330 — промышленный, общего назначения. Применяют  на
тяжелых землеройных работах в промышленном, нефтегазовом,
гидротехническом строительстве и в горнодобывающей промышленности. На
трактор навешивают бульдозерно-рыхлительные агрегаты, также он может
быть использован с прицепными скреперами и другими специальными
машинами.

Конструкция трактора Т-330 непрерывно совершенствуется, поэтому
отдельные узлы трактора могут отличаться от описанных в настоящей
инструкции.



















содержание   ..












10    ..













sinref.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
