Трактор с мотоблока – Как сделать своими руками мини-трактор из мотоблока Нева: чертежи и необходимые материалы

Содержание

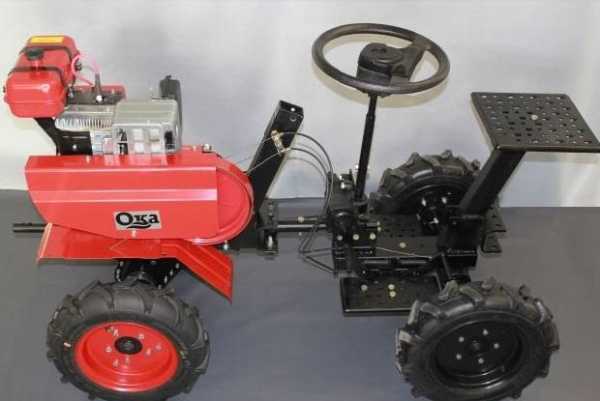

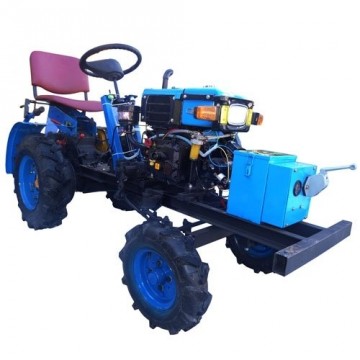

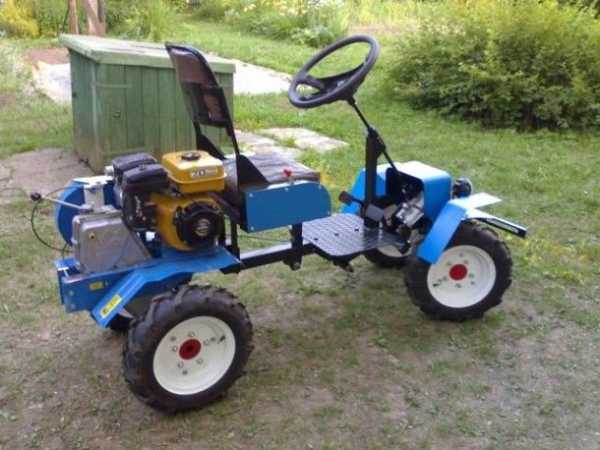

Трактор из мотоблока своими руками — комплект для переоборудования




Что бы не придумывали народные умельцы, во что бы не превращали свой мотоблок, все же основное его предназначение – обработка земли. Именно поэтому переоборудование мотоблока в мототрактор выглядит вполне логичным, поскольку продиктовано стремлением повысить качество этой обработки.

Как выбрать модель для переделки?

Решая, как сделать минитрактор из мотоблока, нужно учитывать, что не каждая модель для этого подходит. Есть несколько простых правил, соблюдая которые, вы сохраните свои силы, время и деньги от бесполезной траты:

  1. Делать минитрактор на базе мотоблока, мотор которого имеет мощность в 4-5 лошадиных сил – занятие бесперспективное, он не оправдывает возложенных на него ожиданий.
  2. Чем тяжелее модель, тем лучше будет сцепление колес с землей.
  3. Покупать дорогую модель, а затем еще приобретать и недешевый модуль для переделки, чтобы в конечном итоге соорудить из них самодельный минитрактор из мотоблока – проще и дешевле сразу купить заводскую модель минитрактора.

Переделывать минитрактор из мотоблока своими руками лучше на базе моделей тяжелого класса: у них и вес больше, и мощности хватает. Также изначально, еще на стадии проектирования, нужно определиться с двигателем от мотоблока. Хотя этот вопрос не столь принципиален, и минитрактор может быть сделанный как на базе бензинового, так и дизельного мотоблока, но все же дизельный двигатель более экономичный и имеет больший КПД.

Какие модели лучше использовать для переделки?

Разумеется, говорить о переделке мотоблока в полноценный трактор не приходится, «весовые категории» у них все же разные. Мощность такого минитрактора напрямую связана с двигателем от мотоблока, на основе которого он сделан: чем двигатель мощнее, тем мощнее будет самодельный трактор.

Поэтому использовать для переделки в трактора можно только модели тяжелого и среднего класса. Модели легкого класса для такой переделки не годятся – у их моторов силенок маловато.

Хорошо зарекомендовали себя сделанные своими руками минитрактора на базе мотоблоков:

  • Нева;
  • Зубр;
  • Агро;
  • Кентавр.

Несмотря на небольшие конструктивные отличия, механизм переделки трактора из мотоблока одинаков для всех перечисленных моделей.

Как правильно переделать мотоблок в трактор?

Чтобы успешно собрать самодельный трактор из мотоблока своими руками, нужно четко знать, что для этого нужно и как сделать все правильно. Поэтому до начала работ нужно составить подробную схему превращения и начертить чертежи собираемых узлов и агрегатов (или одолжить их у знакомых, которые уже проделали такую работу раньше). И только досконально разобравшись в схеме и чертежах, можно начинать работы по собственно переделке.

Рама

Чтобы сделать 4-х колесный трактор своими руками из 2-х колесного мотоблока, первым делом нужно изготовить раму. В зависимости от предназначения будущего трактора рама может быть:

  1. Сплошная, если трактор нужен преимущественно для сельхозработ;
  2. Ломаная, если трактору придется часто двигаться по труднодоступным местам.

Раму лучше всего делать с задним адаптером, чтобы можно было прицеплять к самодельному трактору прицеп или другое навесное оборудование.

Сначала определяются размеры будущей рамы, затем режутся заготовки нужного размера, и сваркой или болтами соединяются в единую конструкцию. Для большей прочности можно установить на раму дополнительную поперечную балку.

При изготовлении рамы нужно не забыть смонтировать на ней навеску для агрегатирования с навесным оборудованием. Ее можно монтировать как спереди, так и сзади. Также сзади обязательно нужно не забыть приварить фаркоп, иначе на минитрактор невозможно будет прицепить прицеп.

Чтобы сделать самодельную раму, нужно болгаркой нарезать из стальных труб и листов заготовки соответствующего размера, а затем сварить их в единую конструкцию. Для большей надежности посредине рамы можно приварить дополнительную поперечную стальную балку.

Колеса

Закончив с рамой, переходят к установке колес. Чтобы их установить, понадобятся две ступицы с тормозами и кусок металлической трубы, по ширине подходящий к передней оси. По центру трубы делается сквозное отверстие, через которое ее крепят к передней раме, а по ее бокам крепятся колесные ступицы. Затем монтируются рулевые тяги, закрепляется червячный редуктор и устанавливается рулевая колонка.

Для передачи крутящего момента от двигателя на заднюю ось, установленную на запрессованные во втулки подшипники, устанавливается шкив. На обе оси монтируются колеса от легковушки или к 2 «родным» колесам мотоблока нужно приобрести еще одну пару.

Сначала на раму крепится передняя и задняя оси, на которые устанавливаются колеса. Обычно на задней оси оставляют «родные» колеса мотоблока, а на переднюю надевают колеса от легковушки, хотя можно и от другой сельскохозяйственной техники.

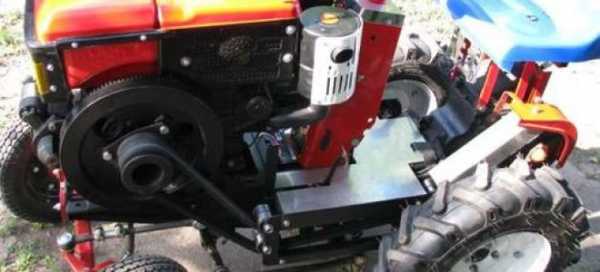

Двигатель

Двигатель крепят спереди, чтобы при агрегатировании с прицепным оборудованием сохранять нужный баланс конструкции. А вот вал отбора мощности в самоделке расположен на заднем мосту минитрактора. В действие он приводится через ременную передачу. На заключительном этапе сборки устанавливают тормоза и гидрораспределитель.

Затем на раму крепятся все остальные важные узлы и агрегаты: руль, трансмиссия, педали, тормоз, сидение для оператора и т.д. При желании можно установить фары и габаритные огни, а также навес от солнца.

Есть ли возможность облегчить переделку?

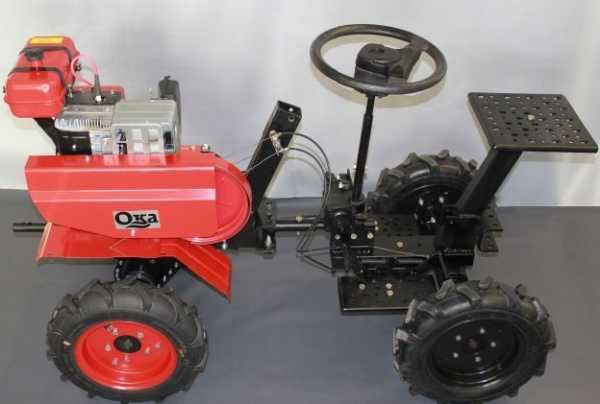

Да, такая возможность есть. Учитывая большой размах подобных самоделок, практически все изготовители популярных марок минитехники наладили производство специального комплекта для переоборудования мотоблока в минитрактор. В комплект для переоборудования входят:

  • Рама с готовым креплением для установки двигателя;
  • Руль;
  • Педали;
  • Передняя балка;
  • Задняя навеска;
  • Рычаги для отключения блокировки полуосей;
  • Крылья;
  • Сидение для оператора.

Такой набор позволяет без особых проблем собрать небольшой трактор из мотоблока своими руками даже тем людям, которые никогда не держали в руках «болгарку» и сварочный аппарат. Все, что требуется от владельца мотоблока в этом случае – быть внимательным и не перепутать, что и куда нужно монтировать при превращении его двухколесного помощника в минитрактор. А уж о том, что работать на такой самоделке будет намного комфортнее и безопаснее – и говорить не стоит.


sadovij-pomoshnik.ru

Изготовление из мотоблока трактор своими руками, чертеж, этапы

Каждый хозяин загородного участка или фермерского хозяйства знает, как тяжело бывает обходиться без специальной техники. Благодаря разнообразному навесному оборудованию, которое реализуется на сельскохозяйственном рынке, можно быстро и качественно выполнять:

  • вспашку земельного участка;
  • посев зерновых и технических культур;
  • уборку урожая;
  • заготовку кормов.

Решение такого большого количества задач при помощи мототехники, подтолкнуло умельцев к модернизации мотоблока в трактор.

Простой трактор из мотоблока своими руками

На начальном этапе работ стоит понимать, что переоборудовать можно не любой мотоблок. Вам понадобится мотоблок не легкий, а тот, который стоит в разряде тяжелый класс. Как правило, его вес превышает 200 килограмм. Только такой мотоблок сможет «потянуть» четыре колеса и навесное оборудование.

Перед тем как собрать данный силовой агрегат, вам потребуются детальные чертежи основных агрегатов, узлов и механизмов, которые имеются в минитракторе и кинематические схемы. Модификация мотоблока в трактор предусматривает фиксацию двигателя на специально изготовленную платформу. Также на эту платформу крепятся дополнительные узлы:

  • четыре колеса;
  • коробка передач;
  • тормозная система;
  • рулевое управление;
  • рабочее место водителя.

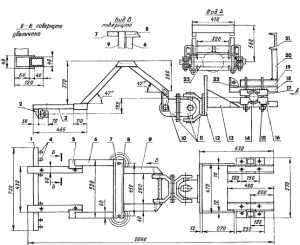

Чертеж минитрактора

Мотоблок – трактор, что общего?

Между этими двумя силовыми агрегатами много общего. Современный мотоблок имеет четыре рабочих узла, которые смогут привести в движение минитрактор.

  1. Двигатель (в идеале это четырехтактный дизельный двигатель).
  2. Трансмиссия.
  3. Органы управления.
  4. Ходовая часть.

Главное их отличие – это четыре колеса (мотоблок имеет два) и место водителя для управления трактором.

Основные этапы модификации мотоблока в трактор

  1. Изготовление металлической рамы. Отдельные элементы рамы соединяются при помощи электрической сварки.
  2. Монтаж колес. При расположении двигателя на передней части рамы, вам предстоит сделать самостоятельно заднюю ось. Она изготавливается из трубы, на ее концах запрессовываются втулки с подшипниками.

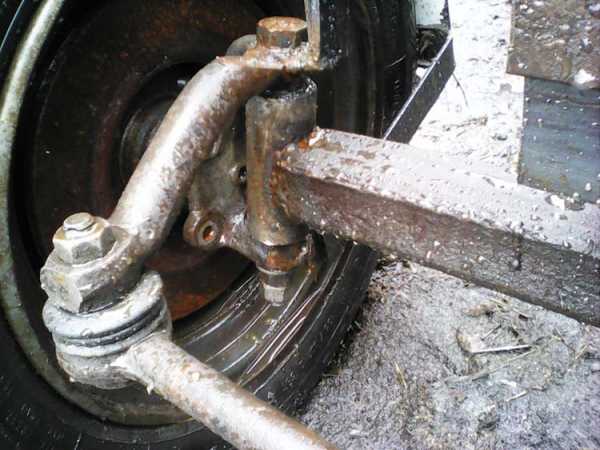

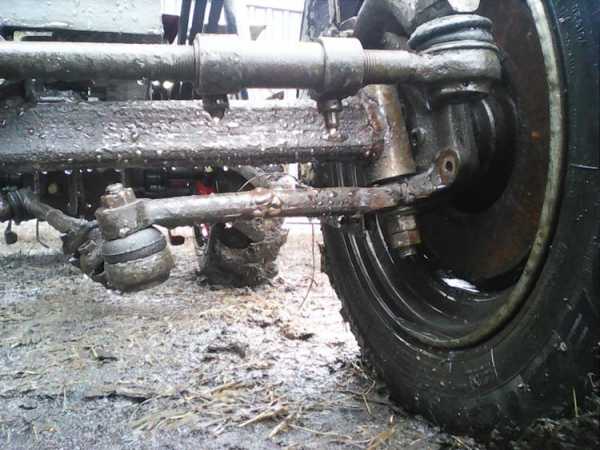

  3. Рулевое управление. Для удобства управления на трактор устанавливается рулевая колонка.
  4. Место водителя. На этом этапе используется обычное сидение, которое крепиться на салазки, приваренные к раме.


Изучив чертежи и силовые схемы простого минитрактора, вы сможете без больших финансовых затрат изготовить свой собственный трактор с двигателем от мотоблока, который качественно поможет вам в тяжелом сельскохозяйственном труде.

pro-traktor.ru

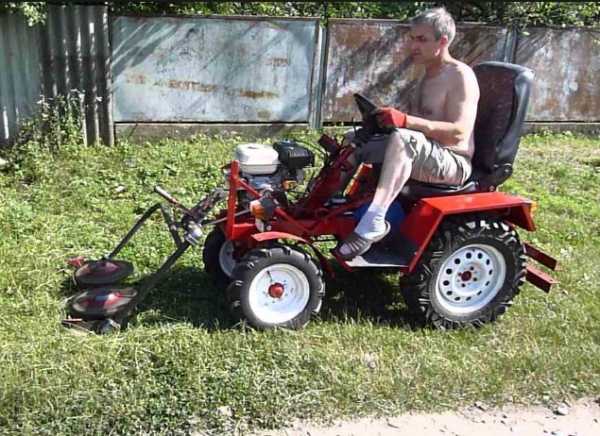

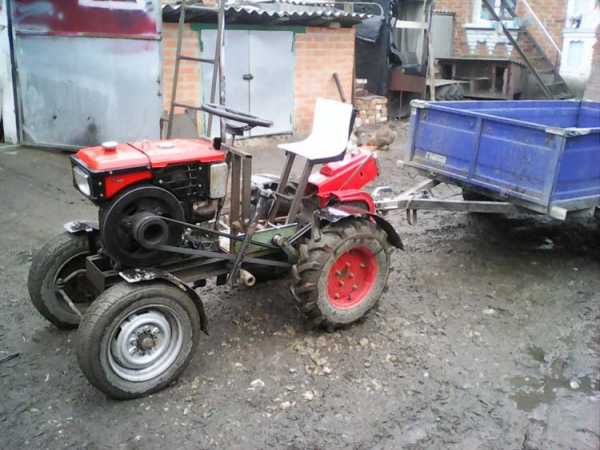

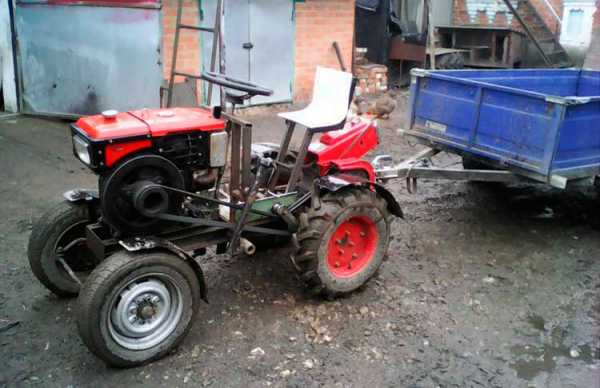

Самодельный мини-трактор из дизельного мотоблока

Уважаемые посетители сайта «Самоделкин друг» из представленного автором материала вы узнаете, как самостоятельно сделать полноценный мини-трактор из дизельного мотоблока 9 л/с.. С переходом ведения крестьянского хозяйства от коллективного к частному фермерству, люди сегодня остро нуждаются в недорогих и надежных мини-тракторах. Данная техника способна выполнять множество операций по хозяйству: вспашка и культивация огорода, перевозка различных грузов, чистка и уборка снега в зимнее время.

Заводские образцы стоят немалых денег и для простого крестьянина цена неподъёмная, но рационализатор всегда найдет выход из тяжелого положения) Дело в том что использование мотоблока требует сил и здоровья, потому как при весенне-осенних работах на огороде за ним нужно ходить, прижимать чтоб шел ровно, потом поднимать, а с мини-трактором все просто -сел и поехал))

Данный мини-трактор создан на базе дизельного мотоблока 9 л/с , сварена рама из проф-трубы, рулевое управление и передние колеса ВАЗ, а вот задний мост с редуктором от тоже мотоблока, просто отсоединен от основной его части, а крутящий момент передается ременной передачей через систему шкивов. Фреза навешивается так же без изменений, а вод для автомобильного прицепа установлен фаркоп.

Материалы



  1. дизельный мотоблок 9 л/с
  2. проф-труба
  3. рулевое управление «Москвич»

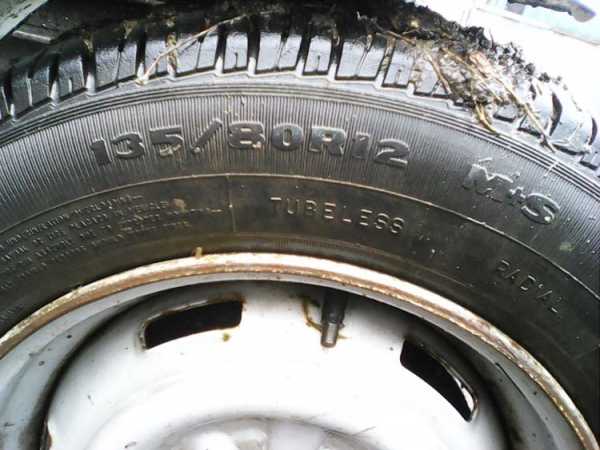

  4. колеса ВАЗ -2 шт
  5. трапеция «Волга»
  6.  ролики под подшипники 202

Инструменты

  1. сварочный инвертор
  2. набор гаечных ключей
  3. УШМ (болгарка)
  4. дрель
  5. измерительный инструмент
  6. умелые руки)

Пошаговая инструкция по сборке мини-трактора из дизельного мотоблока своими руками.

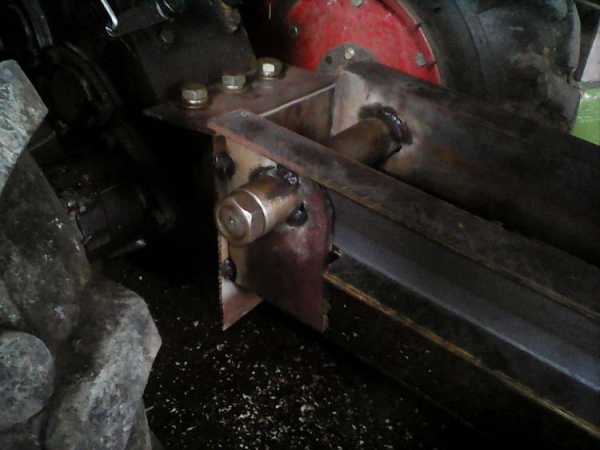

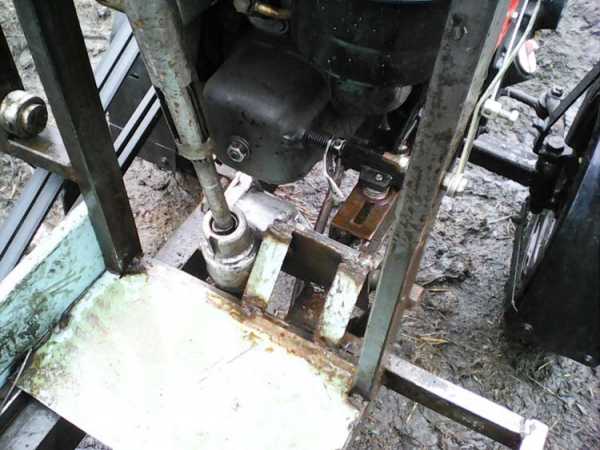

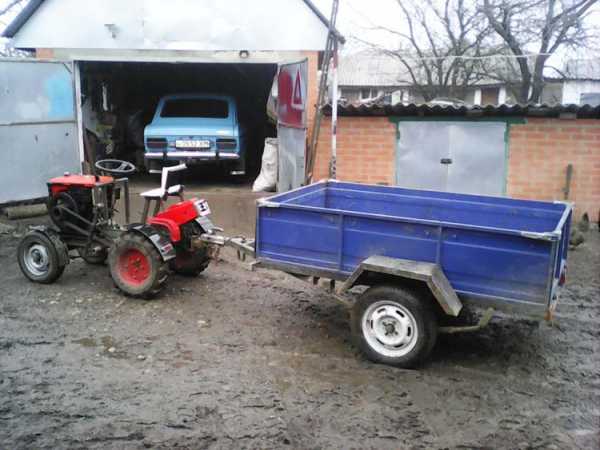

 Рама сварена из швеллера и проф-трубы  Фреза.  Автомобильный прицеп  Прицепное устройство.  Фаркоп.  Рулевое управление.  Ремни и ролики натяжения. Переоборудование мотоблока в мини-трактор, видеообзор.



ПОДЕЛИТЬСЯ С ДРУЗЬЯМИ В СОЦСЕТИ

ПОДЕЛИСЬ С ДРУЗЬЯМИ

www.samodelkindrug.ru

Трактор Мотоблок – Сельхозтехника – OLX.ua

Обычные объявления

Найдено 64 объявлений

Найдено 64 объявлений

Хотите продавать быстрее? Узнать как

Грабли ворошилки на мотоблок мототрактор минитрактор трактор граблі


Транспорт » Сельхозтехника

5 300 грн.

Николаев, Центральный

Сегодня 12:49

Борона зубова 3БП-06 Посівна на мотоблок і міні трактор.


Транспорт » Сельхозтехника

760 грн.

Договорная

Тысменица

Сегодня 12:27

Трактор Лідер 160+фреза+плуг,Мототрактор,мотоблок,мінітрактор,Доставка


Транспорт » Сельхозтехника

53 986 грн.

Горохов

Сегодня 09:53

Продам борону для мотоблока или трактора и возок


Транспорт » Сельхозтехника

400 грн.

Договорная

Нежин

Сегодня 09:42

Мототрактор Файтер Т-160+фреза+плуг,Трактор,мотоблок,Минитрактор


Транспорт » Сельхозтехника

56 754 грн.

Иванков

Сегодня 09:25

Мототрактор Булат Т-200,Т-25+фреза 1.4,Мінітрактор,Трактори.Мотоблок.


Транспорт » Сельхозтехника

61 987 грн.

Договорная

Винница, Ленинский

Сегодня 08:54

Мототрактор Булат Т-160 ,фреза+плуг,сельхозтехник,мотоблок,Трактор


Транспорт » Сельхозтехника

56 514 грн.

Договорная

Луцк

Сегодня 08:53

Міні трактор Лідер,Lider 160 X+фреза+плуг,Трактор,Мототрактор,мотоблок


Транспорт » Сельхозтехника

53 986 грн.

Чертков

Сегодня 08:53

Мототрактор Лідер 160 ХХ+фреза+плуг,мотоблок,Трактор,Міні трактор


Транспорт » Сельхозтехника

53 758 грн.

Шумск

Вчера 22:23

Мотоблок Зубр мототрактор трактор сг техніка


Транспорт » Сельхозтехника

22 881 грн.

Тернополь

Вчера 19:17

Трактор Булат 200,+фреза 140+плуг.мотоблок,мінітрактор,мототрактор.


Транспорт » Сельхозтехника

61 725 грн.

Соколовка

Вчера 19:11

Мототрактор,Булат 200+фреза+плуг,мотоблок,Трактор,Мінітрактор,Гарантія


Транспорт » Сельхозтехника

61 752 грн.

Теофиполь

Вчера 19:08

Обприскувач 50-100 л до мототрактора, мотоблока, міні-трактора АКЦІЯ!


Транспорт » Сельхозтехника

2 690 грн.

Договорная

Тернополь

Вчера 13:15

www.olx.ua

Как собрать мини-трактор из мотоблока?

Став счастливым обладателем мотоблока, фермеры и дачники испытывают заметное облегчение при выполнении посадочных и уборочных работ. Однако наступает момент, когда функций мотоблока уже не хватает для нужд фермера.

Например, расширилась посадочная площадь. Кроме того, хоть мотоблок и считается самоходным агрегатом, техника передвигается по полю не без помощи фермера. Соответственно, с возрастом человеку становится сложнее обрабатывать свой земельный надел.

В обоих случаях, люди задумываются о приобретении мини-трактора. Однако, приобретение даже самой бюджетной модели не по карману большинству наших сограждан. Ситуация решается просто: можно собрать мини-трактор из мотоблока. И мы расскажем вам, как это сделать.

Простое решение

Вопрос модернизации мотоблоков, нашёл отклик среди многих производителей этого вида техники. Учитывая, что самоделки пользуются большой популярностью, производители решили облегчить труд домашних умельцев.

Теперь к моделям «АГРО», «Нева», «Зубр», приобретаются готовые адаптеры, превращающие мотоблок в мини-трактор. Такой адаптер включает в себя следующие элементы:

  1. Дополнительную полураму.
  2. Рулевое управление (в сборе) с необходимыми педалями.
  3. Передняя полуось для ходовой части.
  4. Тормозная система.
  5. Дополнительная навеска для оборудования. В стандартную комплектацию обычно входит ручной подъёмник, но по желанию покупателя устанавливается электропривод.
  6. Водительское сиденье.

Собрать такой комплект своими руками по силам даже человеку без технического образования. Нужно просто вооружиться набором гаечных ключей и следовать приложенной инструкции.

К недостаткам такого варианта относится дороговизна базового комплекта. Гораздо проще накопить ещё немного денег и приобрести уже готовый мини-трактор, что избавит от необходимости самостоятельной сборки техники.

Сам себе мастер

Те, кто не желает тратить кровно заработанные средства на приобретение оборудования могут призвать на помощь смекалку и собрать необходимую технику из подручных материалов. Сразу отметим, что переделка мотоблока в мини-трактор, требует определённых знаний.

Например, перед началом сборки нужно рассчитать кинематическую схему будущего агрегата. Если пренебречь этим этапом, техника получится несбалансированной и не сможет выдавать даже половину максимальной мощности.

Посмотреть принцип расчёта такой схемы можно на интернет-форумах. Кроме того, есть определённые требования и к самим мотоблокам, без которых модификация техники будет невозможна в принципе. Рассмотрим обязательные критерии:

  1. Мощность силовой установки. Учтите, что мини-трактор тяжелее мотоблока, кроме того, используется для обработки больших территорий. Поэтому маломощные мотоблоки сразу исключаются.
  2. Вес. Рекомендуем модифицировать в мини-трактора технику, массой от 90 килограмм. Иначе собранная конструкция не сможет обрабатывать целину: банально не хватит веса.
  3. Топливо. Здесь следует сделать выбор в пользу дизельных агрегатов. Дизтопливо стоит дешевле и расходуется экономичнее. Не забываем, что самостоятельная переделка мотоблока, вызвана именно желанием сэкономить. Учтите, что после модернизации нагрузка на двигатель возрастёт, соответственно увеличится и расход горючего. Поэтому используйте мотоблоки с вместительной ёмкостью для топлива, либо сделайте самостоятельно более объёмный бак.

Если за основу берётся мотоблок «АГРО» рекомендуем сразу заменить полуось либо усилить узел редуктором. Ходовая часть – это проблемное место мотоблока от этого производителя.

Этапы сборки

Теперь разберём, как собрать самодельный мини-трактор. Дело это несложное, главное, чётко следовать инструкции.

Рама

Это основа всей конструкции, поэтому нужно рассчитать соотношение общей массы техники к предполагаемым нагрузкам. Рекомендуем делать раму из металлических уголков, и соединять элементы болтами.

Для большей надёжности можно дополнительно зафиксировать места соединения сваркой и усилить конструкцию ребром жёсткости.

Рекомендуем сразу продумать, как сделать навеску на мини-трактор. Этот узел напрямую зависит от прицепного оборудования. Если планируется использовать только тележку, то можно ограничиться вилкой с фиксирующей втулкой. Такая конструкция выглядит наиболее надёжной и обеспечит поворот прицепа.

Ходовая часть

Необходимо уделить должное внимание и выбору колёс. Некоторые фермеры допускают ошибку, используя колёса неподходящего радиуса.

Это приводит к потере производительности и негативно отражается на управляемости. Оптимальным вариантом будет установка колёс 12-14 радиуса. Их можно снять в готовом виде с подходящей техники, например, легкового автомобиля.

Трансмиссия

Наибольшую сложность вызывает установка сцепления и тормозной системы. В первом случае, рекомендуем использовать уже готовый элемент, снятый со старого мотоцикла.

Обычно на мотоциклах устанавливается тросиковое сцепление, которое существенно упростит работу мини-трактора. Тормоза можно также демонтировать с легкового автомобиля вместе с педалями.

Элементы обшивки

Обратите внимание, что это не декоративные элементы, а вынужденная защита моторного отсека и водителя от попадания грязи.

Лучше всего для обшивки использовать листовой металл. Затем устанавливается водительское сиденье и рулевая колонка. Можно дополнить конструкцию тентовой кабиной.

Уточняем, что если планируется передвижение самоделки по дорогам, рекомендуем оснастить технику габаритными огнями и посетить ГИБДД для получения номерных знаков.

Мы привели только примерную схему сборки, которую вы можете изменять по своему усмотрению. Главное, чтобы получившаяся техника полностью подходила под ваши запросы.

РАССКАЖИ ДРУЗЬЯМ

Вконтакте

Facebook

Twitter

Одноклассники

Похожие статьи:

mastertraktor.ru

Как сделать трактор из мотоблока своими руками

На небольшом участке вполне возможно обойтись и без мотоблока, но если участок имеет большую площадь, и в наличии имеется желание ускорить процесс работы на нем, то без мотоблока не обойтись. Следующим шагом может быть усовершенствование приобретенного мотоблока. Трактор из мотоблока своими руками примечателен тем, что выполняет все функции купленного минитрактора, но обходится в гораздо меньшую стоимость.

По мере необходимости, трактор из мотоблока своими руками может быть оснащен плугом, бороной, скребком для работы со снегом зимой, и другими полезными приспособлениями. Воспользовавшись трактором, можно значительно сократить время работы на участке, и охватить площадь, с которой одному человеку в ином случае было бы не справиться. На представленных чертежах показано, как сделать с мотоблока минитрактор для своего участка.

Создание самодельного минитрактора

Основой для самодельного минитрактора с двигателем от мотоблока послужит один из имеющихся в продаже блоков. В частности, для примера здесь взят мотоблок «Нева», но принципиальная схема создания трактора останется той же и для любого другого из современных мотоблоков.

Помимо непосредственно мотоблока, для создания требуемой техники, нам потребуются трубы, колеса, уголки, сиденье, и естественно, инструменты. На  представленном ниже рисунке показана принципиальная кинематическая схема мини-трактора. Само же его создание можно разделить на несколько этапов, в процессе работы над которыми простой мотоблок превращается в более совершенную технику для работ на участке.

Так как сделать минитрактор из мотоблока? Первый этап это, собственно, разработка конструкции будущего минитрактора. Прежде чем начинать что-то делать, нужно хорошо представить себе все нюансы будущей работы, и уяснить, в чем могут возникнуть сложности.

— На втором этапе производится изготовление рамы, для чего и понадобятся трубы и уголки

— Из стального листа изготавливается кузов минитрактора. При этом в высоту нежелательно делать его более 30 сантиметров.

— Производится установка сначала сиденья водителя, а затем и навесного оборудования. В будущем часть из него может быть снята и заменена на другое.

— Минитрактор испытывается в полевых условиях, после чего можно подправить замеченные недочеты. Для лучшего внешнего вида и защиты от влаги, он может быть покрыт краской.

Чертежи помогут наглядно представить себе, как сделать трактор из мотоблока, а на видео указана одна из работающих моделей самодельного минитрактора.
