Характеристики Т-100М. Обзор трактора Т-100М ЧТЗ

• 1. Двигатель
• 2. Технические характеристики Т-100 ЧТЗ
• 3. Кабина
• 4. Модификации Т-100 ЧТЗ
• 5. Аналоги
• 6. Видео

Источник фото: techstory.ruФото ЧТЗ Т-100

Полное название Т-100 — Т-100М. Первоначально машина, разработанная на базе более ранней модели С-100, должна была называться С-100М («С» расшифровывается как «Сталинец», «М» — «модернизированный»). Однако к моменту выпуска трактора от использования бренда «Сталинец» было решено отказаться.

Основная отрасль, в которой использовался трактор, — строительство. Он находил применение и в сельском хозяйстве, но уступал специализированной с/х технике по такому показателю, как скорость хода.

Параллельно с производством Т-100 конструкторы завода вели разработку модели Т-130, которая постепенно вытеснила «сотку» из производственной программы предприятия.

Двигатель

Мощность силового агрегата трактора Т-100М, первый образец которого был собран 9 октября 1963 г. , составлял 108 л.с. Модель двигателя — Д 108, тип — 4-цилиндровый 4-тактный. Данный мотор являлся более экономичным в сравнении с устанавливаемым на «сотку» предыдущей модели: удельный расход топлива снизился до 173 — 175 г/э.л.с.ч. В частности, этого удалось добиться благодаря введению смесеобразования с непосредственным впрыском топлива. В конструкции мотора больше не использовались предкамеры, а форсунки стали устанавливать непосредственно в головки цилиндров (для этого были предусмотрены специальные втулки). Еще больше сократить потребление горючего помогала функция отключения подачи дизеля во втором и третьем цилиндрах при переходе на холостой ход.

Источник фото: techstory.ruМощность двигателя превышала 100 л.с.

Расскажем и о других особенностях. Так как камера сгорания теперь располагалась в днище поршня, давления впрыска топлива пришлось повысить до 200 кгс/кв.см. Ранее устанавливалась сферическая камера сгорания, одна из полусфер которой размещалась в верхней части цилиндра, вторая — в поршне.

Степень сжатия двигателя была сокращена до 14. Также были доработаны детали клапанного механизма. Пусковой двигатель, получивший название П 23, оборудовали стартером СТ 204.

В будущем двигатель Д-108 широко использовался в конструкции другого оборудования, например, при производстве компрессорных станций и дизель-генераторов. Также им комплектовались экскаваторы Э-10011.

Технические характеристики Т-100 ЧТЗ

От своего предшественника (модели С-100) трактор Т-100 довольно значительно отличается. Помимо изменений, которым был подвергнут двигатель, была также увеличена расчетная сила тяги трактора.

Объем топливного бака	235 л
Тяговая сила 9 500 кгс	9 500 кгс
Давление впрыска топлива	200 кгс/кв.см
Мощность двигателя	108 л.с.
Количество цилиндров	4

Кабина

Т-100М можно было легко отличить от прочих используемых в то время тракторов по внешнему виду: лобовые стекла располагались под наклоном, а крыша кабины изготавливалась из металла.

Для того времени условия труда машиниста была весьма комфортны. Было установлено мягкое сиденье и освещение, а работа принудительной вентиляции была обеспечена за счет всасывания части воздуха из кабины в двигатель. Из минусов такого решения можно назвать повышенный уровень шума.

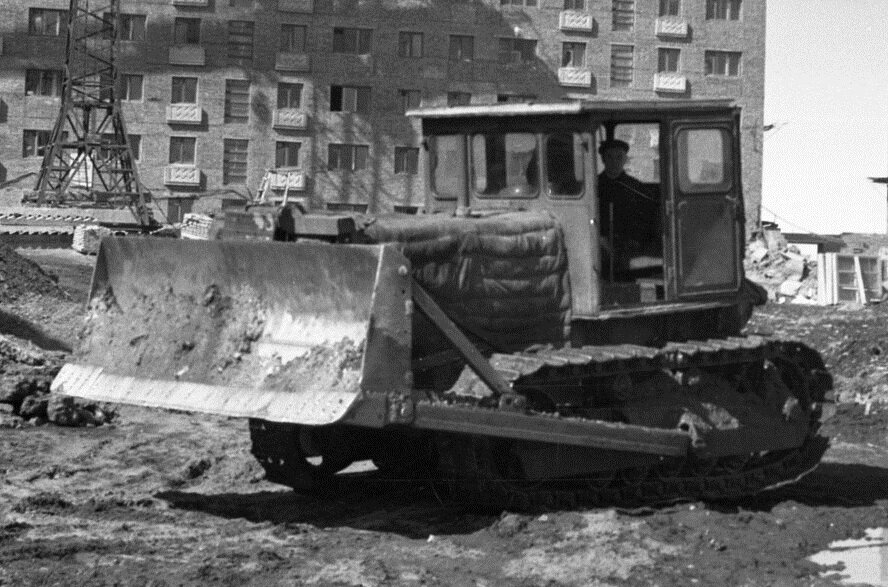

Источник фото: techstory.ruФото ЧТЗ Т-100

Позаботились конструкторы и об упрощении процесса заправки. Они предусмотрели вакуумное устройство, работающее от энергии выхлопных газов, благодаря которому можно было выполнять заправку топлива из тары, расположенной ниже уровня топливного бака.

Модификации Т-100 ЧТЗ

Для работы на грунтах всех типов в различных климатических условиях было разработано 22 модификации Т-100 (по состоянию на 1964 год). В частности, предлагались гидрофицированная версия для навески бульдозерного оборудования (получила название 100МГП), болотоходная с гусеницами увеличенной ширины (Т 100МБ), сельскохозяйственная (Т-100МГС) и др. Трактор можно было переоборудовать в скрепер, каток, кран, свайный копр и т. д. Отметим также, что на первом этапе трактор выступал базой для бульдозера ДЗ-53 с канатным управлением отвалом, а впоследствии в его конструкцию была добавлена гидравлическая система. Новая модель бульдозерного оборудования получила название ДЗ-54.

Были разработаны комплектации для арктического и тропического климата.

Аналоги

Исходя из основных технических характеристик к числу аналогов можно отнести следующие модели: Алттрак Т-404, Алттрак Т-501, Кировец К-700, МТЗ 3525.6, Троицкий ТЗ К-704, МТЗ 2022, Кировец К-424, МТЗ 2022.5, МТЗ 2022.4, МТЗ 2022.3.

Видео

Видео с канала «Транспортный цех»

Гусеничный трактор Т-100 — технические характеристики, вес, габариты, модели семейства

Автор Александр На чтение 6 мин Просмотров 11.5к. Опубликовано 26.02.2022

В середине двадцатого века одной из наиболее востребованных моделей спецтехники являлся сельскохозяйственный трактор Т 100. Несмотря на устарелость и техническое несовершенство, он имеет ряд преимуществ, благодаря которым даже сегодня успешно применяется в аграрной отрасли, дорожной и лесной промышленности.

Технику можно агрегатировать с различными навесными устройствами, что, собственно, и расширяет ряд ее возможностей. За счет простых конструктивных особенностей трактор Сотка легко поддается ремонту и не требует больших вложений, поскольку все детали можно приобрести на вторичном рынке. В чем же заключаются плюсы спецтехники, рассмотрим подробнее.

Содержание

1. Тактико-технические особенности
2. Размеры и вес
3. Силовой агрегат
4. Трансмиссия
5. Рабочее место механизатора
6. Модельный ряд гусеничных тракторов Т-100
7. Т-100 Т 100
8. Т-100 Б
9. Т-100-БГ
10. Т-100-МГС
11. Т-100МГП
12. Т-100М-ГП1
13. Т 1200-МЗГП
14. Т-100-Т
15. Преимущества и недостатки тракторов Т-100

В период производства сельскохозяйственной модификации ее технические характеристики были признаны выдающимися, их было достаточно для выполнения даже сложных полевых или лесных задач. Трактор Т 100 относится к десятому тяговому классу и отличался хорошей производительностью, за счет чего выпускался больше 10 лет с внесением минимальных изменений.

• Тип хода – гусеничный
• Тяговое усилие – 9,5 тонн
• Силовой агрегат – дизельный
• Двигатель располагается в носовой части
• Кабина располагается в задней части, предусмотрено освещение
• За ход отвечают фрикционные насадки, торможение — бортовыми тормозами
• Питание генераторное мощностью 200 Вт
• Максимальная скорость 10 км/ч
• КПП – 5 вперед, 4 назад.

Размеры и вес

Достаточно габаритная версия бульдозера Т 100 легко поддавалась управлению даже при недостатке свободного пространства. Его основные параметры имеют следующие показатели:

Параметры	Значение, см
Длина	420
Высота	300
Ширина	240
Размер колеи колес	180

Размеры гусеничной поверхности модели равны 230 см в длине, что повышает степень проходимости даже на сложных почвах или болотистых местностях. Высота клиренса — 33,1 см, благодаря чему трактор спокойно проходит дорогу с колеей или другими препятствиями.

Габаритные размеры

Достаточно большое удельное давление на грунт в 0,47 кгс/см² способствует уплотнению плодородного слоя, но этот фактор считается одновременно и преимуществом, такие технические характеристики не дадут спецтехнике провалиться на проблемном участке.

За счет продуманного распределения нагрузки во время движения бульдозер уплотняет почву и при этом отсутствует риск проседания на мягком грунте

Конструктивная масса гусеничного трактора равна 11 т, при этом он имеет достаточно высокое значение тягового усилия – 6 т, а номинальный показатель – 9,5 т.

При повышении скорости значение тягового усилия пропорционально снижается. Так, например, уже на 5 передаче значение будет равно 5 т. Поэтому при передвижении с грузом, прицепное устройство следует эксплуатировать на пониженной передаче.

Силовой агрегат

Четырехцилиндровый двигатель с нераздельной КВЗ имеет мощность в 108 л.

с. Но данные параметры можно достичь только при условии, что скорость вращения коленчатого вала будет не менее 1070 об/мин. Рабочий объем силового агрегата с массой в 2100 кг имеет поршень с диаметром в 14,5 см. Помимо всего мотор данной модели оборудован специальным «пусковиком» П23, оснащенным стартером. Что касается бака для топлива, то его объем достигает 235 л.

К отличительным характеристикам модели Т100 относится:

• наличие в форсунках девяти распылителей вместо традиционного одного;
• присутствие в фильтровой масленой системе центрифуги реактивного вида.

Благодаря низкому числу сжатия стало возможным упрощение запуска двигателя.

Трансмиссия, двигатель, кабина и ходовая

Трансмиссия

Трансмиссия модели трактора 100 с незначительными отличительными особенностями от предыдущей версии бульдозера С 100 в конструкции имеет сцепную муфту. Основной плюс данного элемента заключается в простоте его демонтажа. По факту трансмиссия выступает в качестве отдельного узла, поэтому коробка передач в данном случае применяется механического типа со следующими ступенями:

• 5 режимов – вперед;
• 4 – назад.

В реверсивной КПП 3-ходового типа используется коническая центральная передача, а для разворотов – сухая муфта. Ведомые дисковые устройства оборудовались фрикционными насадками, которыми управлять можно только посредством определенных серворычагов. Полужесткая ходовая часть включает несколько гусеничных тележек, а также балансирующее приспособление.

Рабочее место механизатора

Все версии бульдозера Т 100 оснащались кабиной, которая крепилась на жесткой раме. Но предшественник при этом отличался только формой. Современные специалисты расценивают салон спецтехники как недостаточно удобный для комфортной работы, хоть и во время пика популярности модели это не являлось главным критерием выбора.

Кабина водителя

Кабина модификации оборудовалась осветительным прибором, удобным водительским креслом, отопительной системой и принудительной вентиляцией. Последнее приспособление в комбинации с недостаточной шумоизоляцией являлось главной причиной повышенного шума внутри салона.

ВИДЕО: Обкатка в полевых условиях

Модельный ряд гусеничных тракторов Т-100

Челябинский тракторный завод на основе универсального трактора Т 100 разработал целое тракторное семейство из моделей различного назначения.

Т-100 Т 100

Базовый прототип, в котором отсутствует гидравлическое управление и устройство для фиксации подвесных приборов заднего типа. Установка приборов считается невозможной из-за того, что на месте крепежных элементов находится лебедка, которую можно увидеть на фото.

Интересно! Изначально новую версию должны были назвать С-100М, где первая буква означала «Сталин». Однако, в связи со свержением культа личности вождя в названии гусеничной машины «С» заменили на «Т».

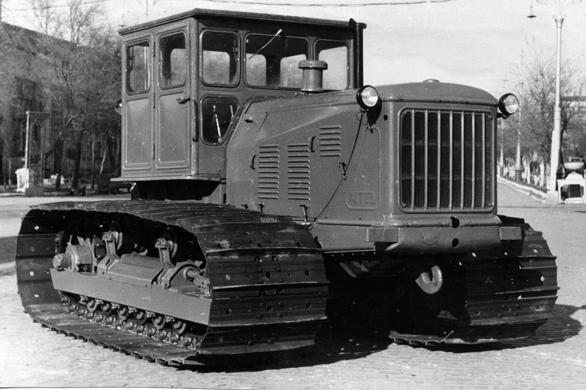

Т-100 Б

Трактор разработан специально для езды по заболоченным местностям. Модель обладает высокими показателями проходимости за счет измененной схемы гусеничного покрытия.

Т-100-БГ

Модификация также является представителем болотохлдов. Она разработана на основе промышленной разновидности Т 100М-ГП.

Т-100-МГС

Данная версия выпускалась для работы в сельскохозяйственной и животноводческой отрасли. В спецтехнике имеется гидравлическое навесное устройство для монтажа разнообразных дополнительных приспособлений. Помимо этого, модель оснащена валом отбора мощности.

Т-100МГП

Промышленная версия спецтехники сельскохозяйственного предназначения. Она оборудована крепежными элементами для подвесных приборов, жесткой сцепкой и гидравликой. В данном случае можно устанавливать приспособления заднего типа, а также ВОМ.

Т-100М-ГП1

Традиционная модификация, основанная на базе предыдущей версии. Отличительная характеристика заключается в более легкой конструкции, поскольку в ней отсутствует кабина.

Т 1200-МЗГП

Модель имеет поворотные сервомеханизмы, которые облегчают процесс езды и значительно снижают степень усталости механизатора.

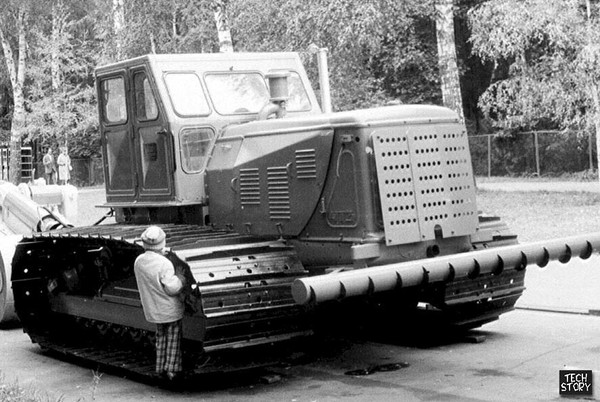

Т-100-Т

Версия предназначается для работы с трубопроводной системой разнообразных размеров.

Преимущества и недостатки тракторов Т-100

Производство модели 100 Т на двигателе ДТ завершилось уже давно. Это послужило причиной образования сложностей в поиске новых запчастей. Вторичный рынок переполнен модификациями тракторов данной серии, поэтому при наличие определенного опыта в разборе тракторов, можно купить вторую спецтехнику и при необходимости переставлять с нее запчасти в действующий трактор Сотку.

К преимуществам модификации относится:

• совместимость модели с более 14 приспособлений сельскохозяйственного предназначения;
• хорошая ремонтопригодность и простота в замене деталей;
• неприхотливость к качеству топливной смеси и резервуарам.

Главным минусом данной модификации является отсутствие какой-либо комфортабельности в процессе работы.  Помимо всего следует отметить, что тяговое усилие при повышении скоростного режима уменьшается с 6000 кг до 2000. Этот фактор следует учитывать в первую очередь, особенно при работе на сложных почвах или при установке навесных приспособлений.

ВИДЕО: История создания бульдозера в СССР, тест-драйв, обзор
