Как это работает: завод по производству тракторов. Часть 1
Сегодня представилась возможность попасть за закрытые двери самого крупного завода в Чебоксарах – на завод по производству бульдозеров, погрузчиков, экскаваторов и другой тяжелой техники «ПРОМТРАКТОР»

И несмотря на то, что экскурсия продолжалась почти 4 часа, мы просто физически не могли попасть во все цеха и посмотреть весь цикл производства. Поэтому здесь не будет фотографий из литейки и места нарезки деталей. (для сообщества kak_eto_sdelano два отчета объединены в один)

Если посмотреть на территорию завода из космоса, то это несколько отдельных больших корпусов и открытый полигон для испытания техники:

Участок порошковой окраски

#03. Давайте начнем знакомство с заводом с участка, где детали уже прошли предварительную обработку и поступили на окраску. Цех представляет собой несколько закрытых кабин, через которые детали перемещаются последовательно. Чистота здесь такая, что пол сверкает и здесь же вы можете видеть те самые кабинки:

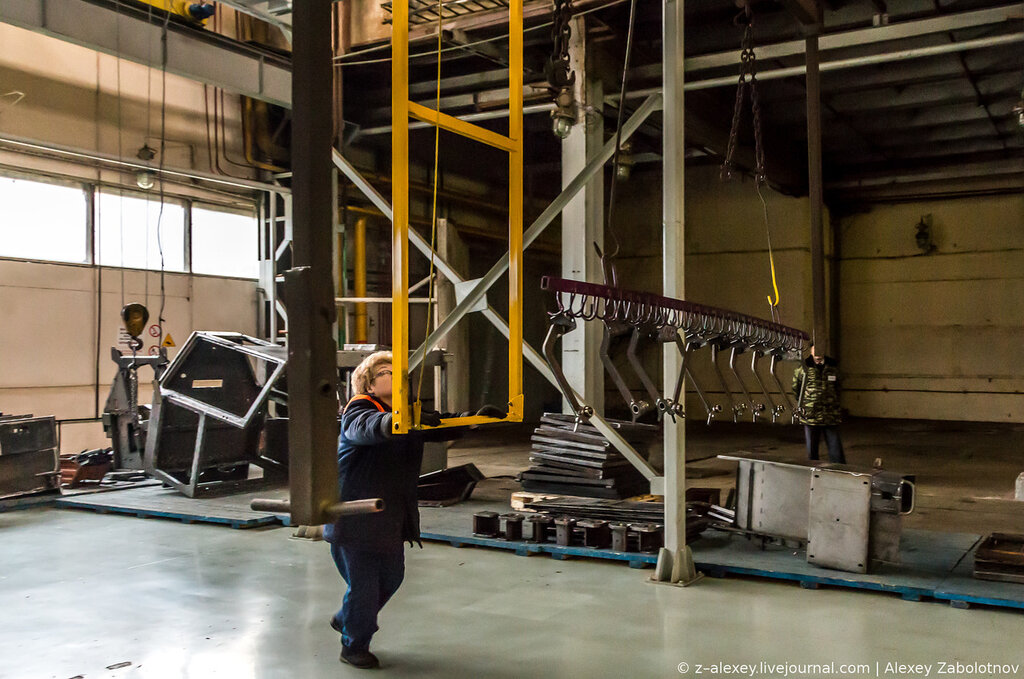

#04. Итак детали подвешивают на кран-балку, и сотрудница толкает их в первую «кабинку»

#05. На первом этапе все детали хорошенько моют

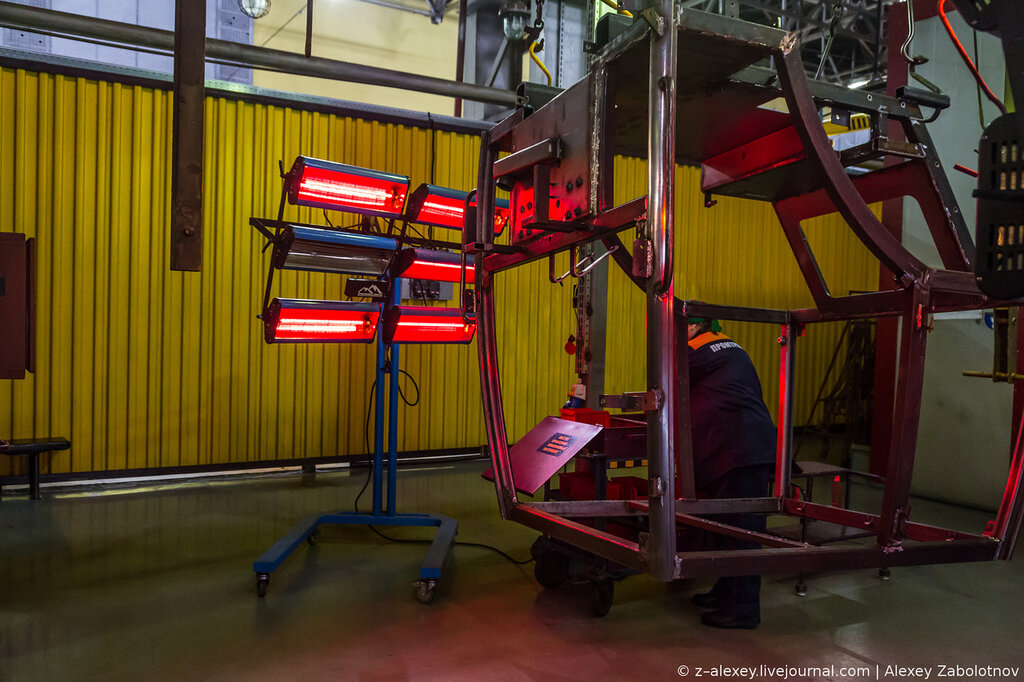

#06. Далее они покидают первую кабинку и помещаются между лампами, с помощью которых производится сушку:

#07. Следующая кабина полностью закрытая, в ней производится механическая очистка деталей мелкой дробью:

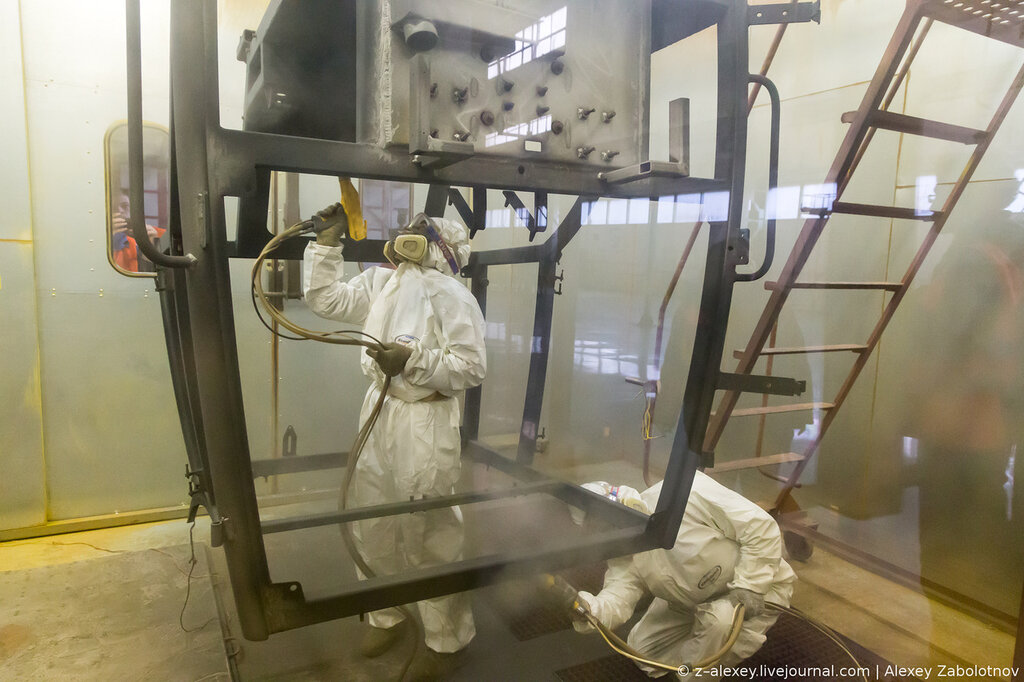

#08. после очистки детали готовы к окраске и поступают в кабину порошковой окраски. Два сотрудника, в самых серьезных средствах защиты, производят окраску:

#09. Заключительный этап это сушка и после этого детали уже отправятся в сборочные цеха:

Сборка жгутов

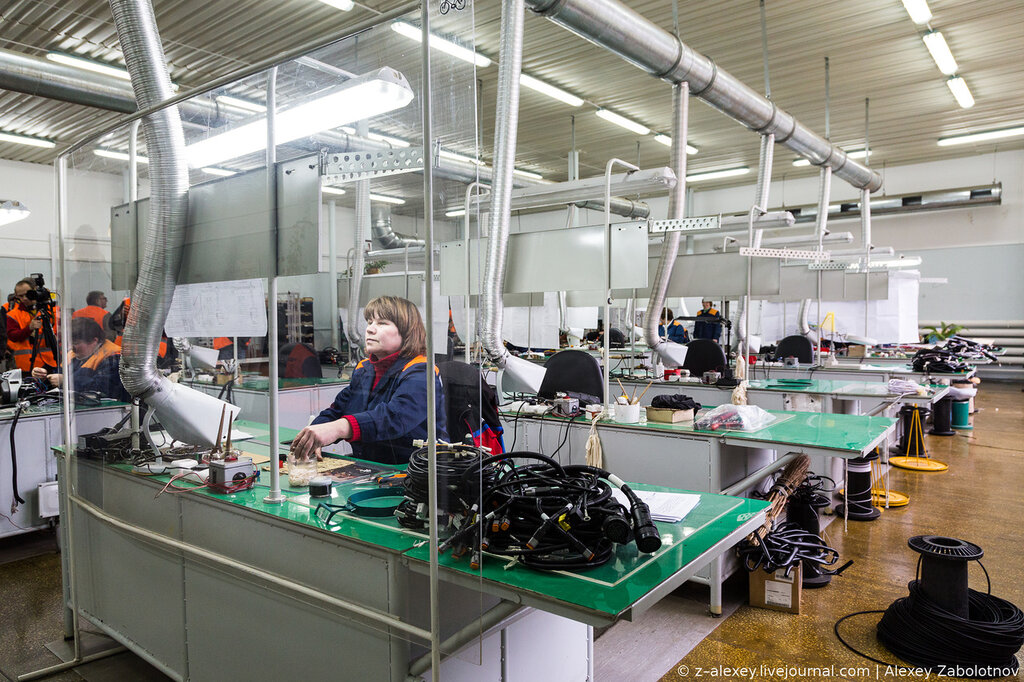

#10. Одним из сборочных цехов является цех сборки жгутов:

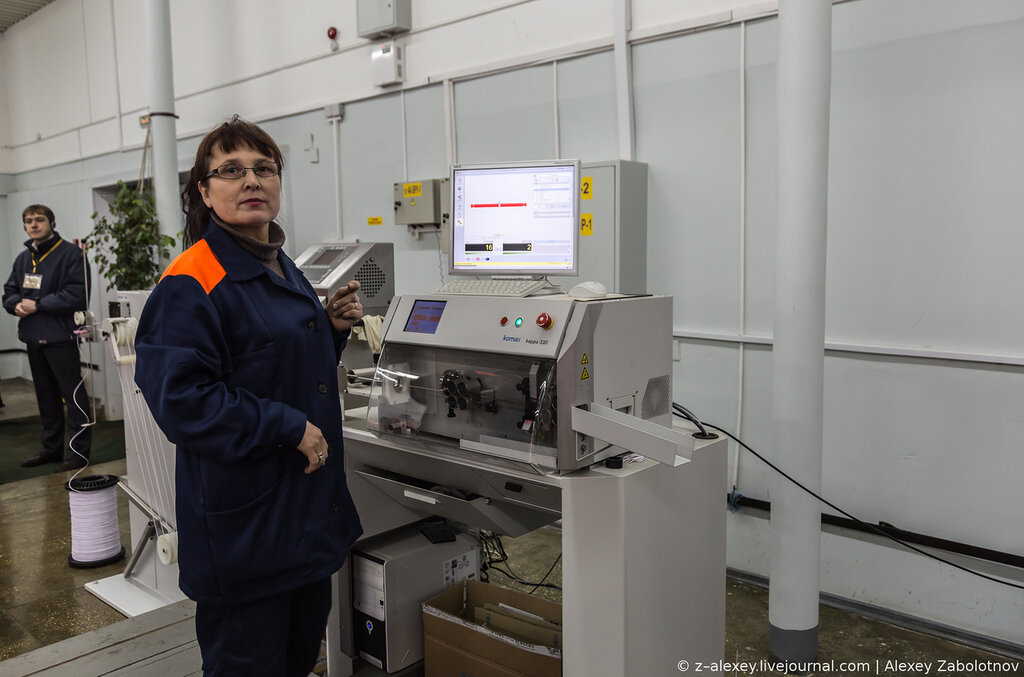

#11. Здесь установлен аппарат для нарезки проводов нужной длины, при этом он автоматически производит зачистку и маркировку кабеля:

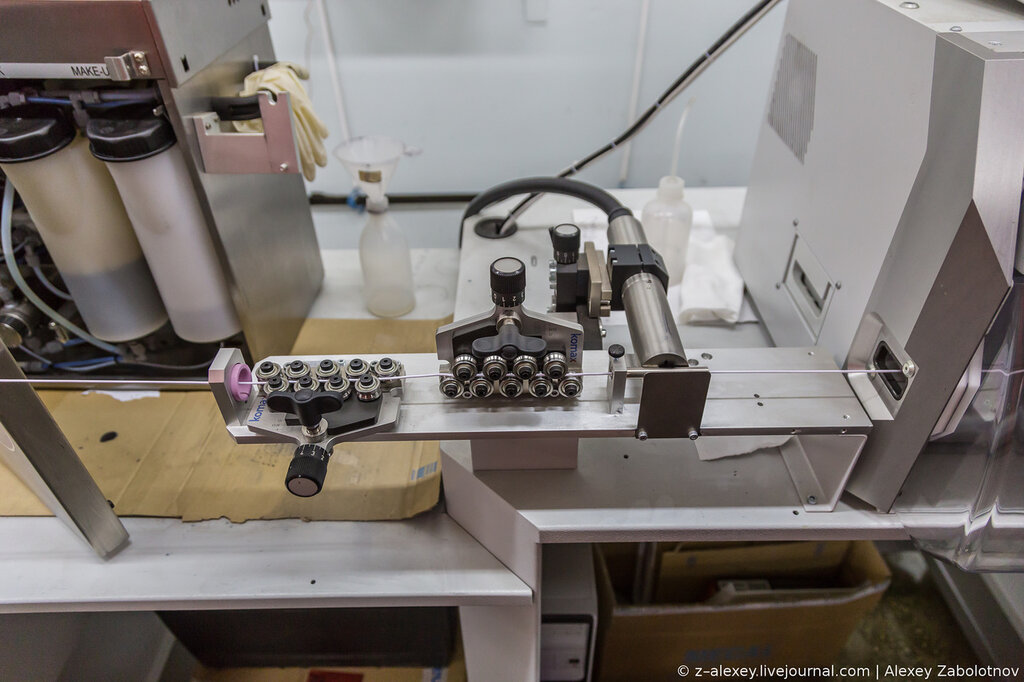

#12. Маркировка производится с помощью принтера, в которому установлены обычные чернила:

#13. Место нанесения надписей:

#14. Узнав, что надпись можно быстро запрограммировать, напросился выпустить спец.партию кабелей, на которых будет написан адрес моего блога http://z-alexey.livejournal.com:

к сожалению кабель с этой надписью я где-то умудрился посеять, а такая классная вещь была. эх!

#15. После нарезки кабели группируются и связываются в жгуты:

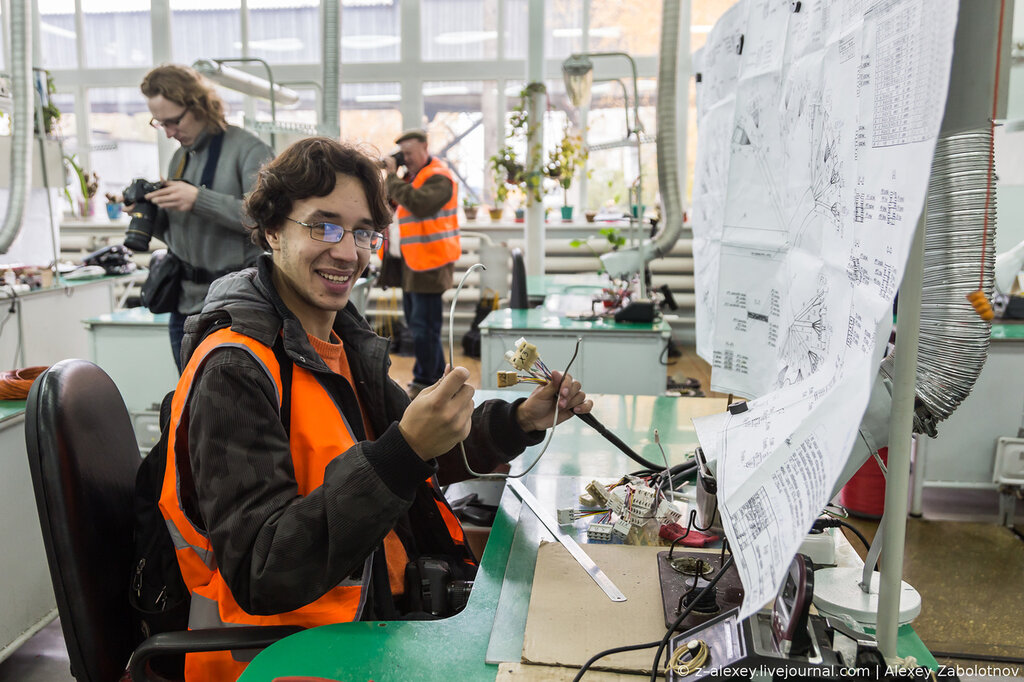

#16. martin мечтает завязать с блоггерством и пойти работать на завод:

#17. Длинные жгут вяжут на специальном стенде:

#18. Здесь же готовые жгуты укладываются в коробки:

Цех сборки кабин

#19. Окрашенные кабины, и прочие необходимые детали поступают в цех сборки кабин. Здесь же укладывают кабель, собранные в предыдущем цехе:

#20. Кабины по цеху передвигаются на тележках. На каждом этапе производится строго определенные манипуляции: прокладка кабеля, установка кресел, установка обшивки и т.д.:

#21.

#22. Здесь собирают как кабины для бульдозеров, так и для сельхозтехники:

#23. Кондиционер идет как опция. Если заказчику он нужен, то устанавливается здесь же:

#24. Финальный этап на данном участке – это проверка кабины на герметичность:

#25. Блогеры люди недоверчивые и поэтому одного из них решили поместить в кабину и включить «режим дождя»:

Вторая часть
#26. Сегодня познакомимся с цехом обработки, посетим главный сборочный конвейер, вы увидите роботов, которые работают на заводе аж с 80х годов прошлого века и узнаете сколько человек нужно, чтобы одеть гусеницы на бульдозер

#27. Для начала пройдемся по цеху металлообработки, здесь установлены станки японской фирмы Mazak, позволяющее практически исключить рабочих на данном этапе и в зале рабочих совсем мало:

#28. Есть несколько операторов, которые одновременно обслуживают по несколько станков: их задача контроль работы оборудования и установка очереди обработки деталей:

#29. Внутри станка Mazak

#30.

#31. Теперь поговорим о логистике деталей, здесь они расположены на поддонах:

#32. Для подъема используются специальные краны, с помощью которых они укладываются на робокары и перемещаются внутри цеха:

#33. Робокары, трудятся на заводе с 80х годов прошлого века, и передвигаются по цехам самостоятельно (без водителей). Они запрограммированы на передвижение между станками, ориентируются по датчикам, вмонтированным в пол:

#34. Вот робокар доставил деталь к нужному станку:

#35. По специальным рельсам деталь с робокара перемещается в металлообрабатывающий станок. После этого дверца закрывается:

#36. Справа у станка имеется роботизированная рука, которая в соответствии с заданной программой берет нужный инструмент и помещает его в станок, где уже будет производится непосредственно обработка детали:

#37. Набор инструментов, из которых роботизированная рука производит выбор:

#38. Металлическая стружка складывается в специальный контейнер:

#39. А наш робокар поехал дальше делать свои виражи:

#40. Перемещаемся в сборочный цех, на главный сборочный конвейер:

#41. По центру проходит непосредственно сборочный конвейер:

#42. А по бокам установлены детали, которые будут использованы при сборке:

#43. Вдоль конвейера детали перемещаются по рельсам на вагонетке:

#44. Каждый устанавливает свои детали,

#45. Работают обычно в паре, но при этом все сотрудники взаимозаменяемы:

#46.

#47. Здесь же установлено автоматизированное рабочее место, где сотрудник может посмотреть процесс сборки нужного ему узла. Здесь же заполняются паспорта (пока на бумаге). Следующим шагом автоматизации будет заполнение этих самых паспортов: сотруднику будет достаточно просто приложить свой электронный пропуск (который сейчас используется на проходной) и данные о сборке будут внесены в электронный монтажный паспорт:

#48. Все разложено по ящикам:

#49. Бульдозер собран уже процентов на 80, пожалуй:

#50. Общий вид на сборочный цех, до этого мы были за перегородкой, а на переднем плане площадка, где устанавливаются последние детали — гусеницы и навесное оборудование:

#51. Жаль, видео по сборке я не записал, поэтому покажу в подробностях как устанавливают гусеницы на бульдозер. Гусеницу растягивают на полу, на ее направляется бульдозер (его уже заправили и он может передвигаться самостоятельно, водитель в кабине :):

#52. Бульдозер едет вперед, накручивая на колеса гусеницу:

#53. Второй сотрудник направляет ее с помощью лома:

#54. Кувалда, как нам сказали, без этого инструмента не обходятся ни на одном заводе в мире!, при одевании гусеницы:

#55. Почти все готово:

#56. Гусеница почти замкнута, но осталось установить еще одно звено:

#57. Его устанавливают вручную:

#58. И фиксируют болтами:

#59. Complete! Осталось установить отвал и можно отправляться на полигон:

#60. Готовая техника на демонстрационной площадке:

#61.

#62. Здесь нам предоставили возможность устроить тест-драйв экскаваторов и бульдозеров:
