Трактор К-701: технические характеристики, фото

Трактор К-701 предназначен для использования при ведении различных видов сельскохозяйственных работ. С целью расширения сферы применения машину можно оснастить разнообразными орудиями и механизмами.

Трактор К-701: технические характеристики

  • Тяговый класс - 5.
  • Скорость движения при номинальной тяге - 9,43 км/час.
  • Максимальная мощность на валу отбора мощности - 187 кВт.
  • Удельное потребление дизельного топлива - 0,272 кг/кВтч.
  • Мощность дизельного двигателя ЯМЗ-240БМ:
    - эксплуатационная - 198 кВт;
    - номинальная - 220,6 кВт.
  • Скорость хода в переднем направлении:
    - минимальная замедленная - 2,9 км/ч;
    - максимальная транспортная - 33,8 км/ч;
    - максимальная рабочая скорость - 13,8 км/ч.
  • Скорость реверсного хода:
    - максимальная - 24,3 км/ч;
    - минимальная - 5,1 км/ч.
  • Вес машины:
    - с основным оборудованием - 12,4 т;
    - без оборудования - 11,25 т;
    - эксплуатационный - 13,4 т.
  • Клиренс:
    - под кронштейнами - 0,43 м;
    - под вертикальным шарниром рамы - 0,545 м.
  • Колея машины - 2,115 м.
  • База трактора - 3,2 м.
  • Длительность непрерывной работы К-701 без дозаправки - 12 часов.
  • Срок службы - 10 лет.

Трактор К-701 технические характеристики и эксплуатационные параметры имеет отличные.

Общие сведения

Трактор К-701 представляет собой сельскохозяйственную машину общего назначения.
К-701 оснащен четырехтактным 12-цилиндровым дизельным двигателем с V-образным расположением цилиндров ЯМЗ-240БМ.

Характеристика трактора К-701: конструкция рамы

Две соединенные при помощи шарнирного устройства полурамы представляют собой раму трактора. Благодаря наличию вертикального и горизонтального шарниров существует возможность относительного поворота полурам. Поворот рам вокруг горизонтального шарнира ограничен величиной 16 градусов, а вокруг вертикального – 35. Этим достигаются высокие показатели маневренности и хорошее сцепление всех колес с почвой, какой бы неровной она ни была. Обе рамы имеют сварную конструкцию.

Двигатель

Трактор К-701 оснащен надежным, выносливым и очень производительным 12-цилиндровым двигателем типа ЯМЗ-240. Системы моторной установки и сам дизельный двигатель расположены на передней полураме трактора при помощи трех опор (одной передней и двух задних). Пуск двигателя стартерный. Автоматическая система управления вентилятора дизеля ЯМЗ-240БМ спроектирована для создания наилучшего по критерию оптимальности теплового режима работы двигателя, управление которым осуществляется благодаря наличию термостата и шторки. Они располагаются перед радиатором.

Работу двигателя обеспечивают следующие системы: система очистки воздуха, топливная система и система охлаждения.

Также на тракторе установлена система предпускового подогрева. Она обеспечивает подготовку дизеля к запуску при температурах ниже -10 оС и поддерживает достаточно высокую температуру жидкости системы охлаждения в тех случаях, когда двигатель не работает. Работу системы обеспечивает наличие котла, горелки, нагнетателя и трубопроводов, по которым и течет охлаждающая жидкость. Система подогрева и охлаждения подключены параллельно.

Трансмиссия трактора

На трактор К-700, К-701 установлена механическая трансмиссия, которая представляет собой совокупность механизмов, в состав которой входят следующие элементы:

  • Полужесткая муфта. Данный элемент осуществляет перенос вращающего момента от мотора к коробке передач, уменьшает нагрузки на двигатель при резких перегрузках, уменьшает значения величин крутильных колебаний и осуществляет привод к гидронасосам гидравлической системы управления поворотом и навесного устройства. Также в случае необходимости она позволяет выполнить отключение двигателя от трансмиссии.
  • Коробка передач. Трактор К-701 (фото представлено) оснащен механической, многоступенчатой коробкой передач, которая имеет шестерни постоянного зацепления. Управление при помощи гидравлики. Наличие фрикционов позволяет выполнять переключение передач при непрерывном потоке мощности в пределах режима. Установлена коробка на амортизаторах.
  • Мосты. Оба моста являются ведущими, но при этом задний мост возможно отключить. Крепление их осуществлено на полурамах. Мосты являются взаимозаменяемыми. Стояночный тормоз расположен на переднем мосту.
  • Карданная передача. Служит для создания полного привода трактора.

Колеса бездискового типа, с шинами низкого давления и протекторами, обеспечивающими хорошие характеристики проходимости трактора. Диаметры всех колес равны между собой.

Системы управления

Управление поворотом осуществляется при помощи гидравлики, в состав которой входят два гидроцилиндра и гидрораспределитель. При подаче жидкости в гидроцилиндры они смещают полурамы относительно друг друга.

Система управления поворотом имеет в своем составе следующие узлы: гидравлический распределитель с червячным редуктором, насос, рулевая колонка, регулятор расхода, гидравлические цилиндры, следящее устройство, гидравлический бак, радиатор и гидравлические приводы.

Рабочие тормоза трактора являются тормозами колодочного типа. В состав тормоза входит барабан, суппорт и тормозные колодки. Барабан закреплен на ступице конечной передачи, суппорт расположен на кожухе полуоси.

Тормоза трактора имеют пневматический привод от педали, расположенной в кабине.
Стояночный тормоз расположен на переднем мосту, колодочно-дискового типа. Его основное предназначение состоит в удержании трактора при его стоянке под уклоном до 20 градусов.

Описание кабины

Трактор колесный К-701 имеет двухместную кабину с хорошей системой отопления и вентиляции, которая обеспечивает комфортные и удобные условия работы водителя. На раме расположен сварной постамент, к которому прикреплена двухместная кабина с двумя дверьми. Кабина является герметизированной цельнометаллической. Благоприятному климату внутри способствуют системы вентиляции, отопления и термоизоляции. Комфорт водителя обеспечивается благодаря наличию подрессоренного кресла, которое имеет в своем составе гидравлический амортизатор двойного действия. Жесткость пружины сиденья можно регулировать. Регулировка производится с учетом веса водителя. Также внутри кабины присутствует дополнительное кресло.

Благодаря раздельно-агрегатной системе и трехточечному устройству существует возможность агрегатирования трактора различными сельскохозяйственными орудиями.
Система имеет в своем составе гидросистему управления навесным устройством и исполнительные механизмы сельскохозяйственных машин.
Шестеренный насос, гидробак, гидрораспределитель, запорные устройства, гидроцилиндры и гидропроводы составляют гидравлическую систему управления навесным устройством.

Освещение наружного пространства осуществляется при помощи фар и фонарей, расположенных впереди и сдази кабины, а также на крыльях.

Дополнительное оборудование

Данное оборудование позволяет расширить сферу применения сельскохозяйственной машины. Благодаря ему становится возможным ведение определенного вида работ. Установка оборудования на трактор К-701 также способствует возрастанию показателей использования трактора и экономической эффективности.
Дополнительное оборудование включает в себя:

  • Набор агрегатов реверсивного управления. Набор делает возможным использование трактора с механизмами, требующими для своей работы наличия режима реверса.
  • Набор узлов вала отбора мощности (ВОМ). Он обеспечивает возможность работы с механизмами, в составе которых присутствуют активные рабочие органы.

Комплект агрегатов покупается отдельно путем составления особого заказа.

fb.ru

К-701 "Кировец" (Start Scale Models). Фото: diecast_43 — LiveJournal

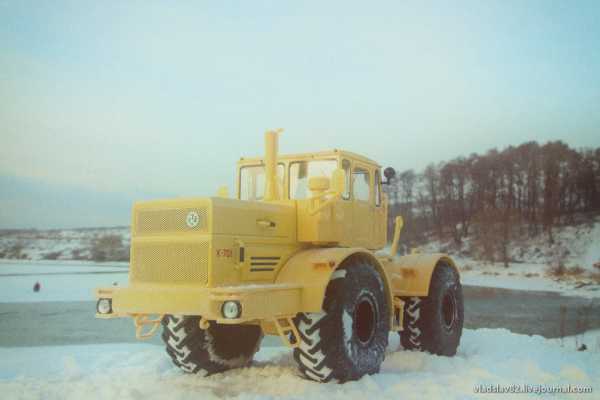

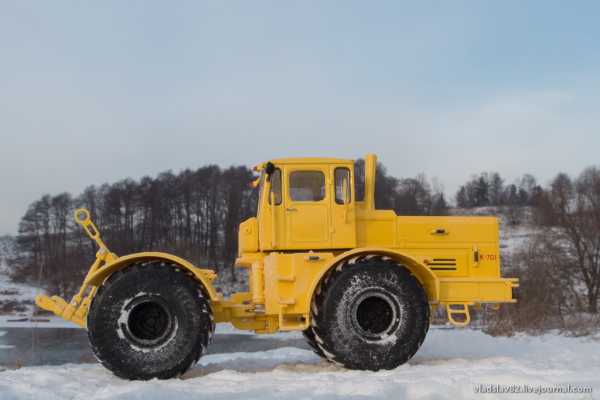

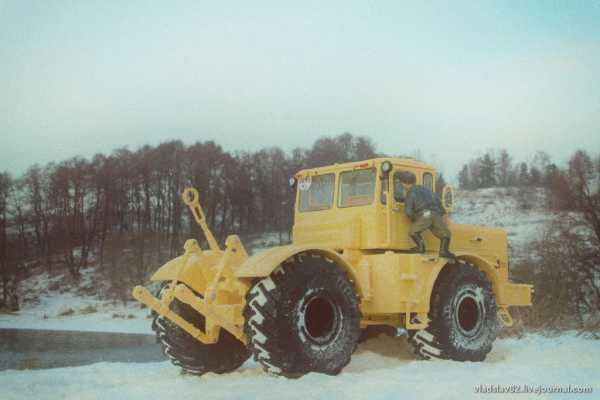

В довесок к "Победе" хотел сфотографировать еще что-нибудь из 43-го масштаба. Пока подходящих новинок нет, взял с собой трактор К-701 "Кировец" от Start Scale Models, приобретенный в январе 2014 года.


Наверное надо было его немного запылить, но на морозе это не очень удобно. Поэтому успел добавить только немного снега.

Сама модель сделана достаточно хорошо и прототип безусловно узнается. Много всяких поручней, ручек и подножек выполнены отдельными деталями. Имеются 4-е травленых дворника. На крыше сделаны аккуратные проушены (видимо для подъема краном кабины).

Есть и недостатки. Оттенок пластиковых и металлических деталей заметно отличается. Верхняя решетка передка должна быть "утоплена" внутрь.

От себя на модель добавил ГРЗ.

Колеса у модели имитируют вариант дисков с разборным ободом, хотя такие колеса практически не встречались на этих тракторах (устанавливались на спецтехнику на базе К-701).

С задней стороны кабины под гидробаком отсутствует проработка агрегатов трактора, в т.ч. КПП, хотя на моих фото этого и не видно. Рычаги для навески агрегатов выполнены слишком длинными.

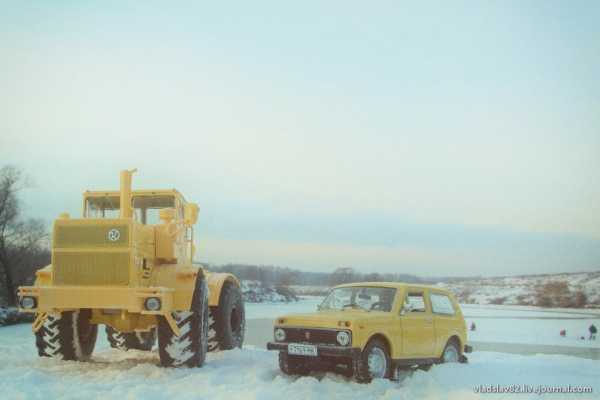

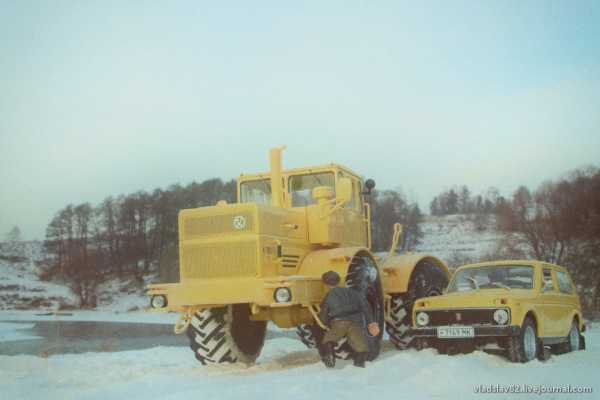

В паре с подходящей по цвету журнальной Нивой.





И немного фото в естественных цветах.



diecast-43.livejournal.com

Трактор Кировец К 701 — характеристики, видео, модификации

Мощный и производительный трактор К-701 является одним из лучших сельскохозяйственных агрегатов, который может работать в любых условиях. Он предназначен для вспахивания, бронирования, культивации и транспортировки. Функционирует с любым навесным и прицепным оборудованием.

Трактор Кировец К-701 получил статус самой мощной сельскохозяйственной техники отечественных времен. Он не только комплектуется производительным мотором, но и имеет просторную кабину, высококлассное управление. Как и трактор Т-130, модель является универсальной и имеет простую конструкцию, ее можно ремонтировать своими руками.

Для ознакомления с работой К-701 можно просмотреть короткое видео.

Технические характеристики трактора К-701

Благодаря высокой производительности, трактор колесный К-701 может обрабатывать до 2 га огорода всего за час. С ним не мог сравниться ни один другой советский агрегат, поэтому ему сразу же дали звание самого производительного. Вместе с этим, модель часто использовали как бульдозер, погрузчик, тягач. Скорость трактора составляет до 35 км/час.

Основные характеристики:

  • мощность двигателя составляет 300 л. с;
  • вес трактора находится на уровне 13750 кг;
  • объем топливного бака составляет 450 л;
  • расход топлива находится на уровне 272 г/кВт;
  • габариты: 6400х2900х3685 мм;
  • дорожный просвет оборудования – 430 мм;
  • колея находится на уровне 2115 мм;
  • оборудование может поворачивать в радиусе 7,2 м.

Устройство трактора К-701

Агрегат работает на 12-цилиндровом дизельном моторе, который получил высокую мощность и систему жидкостного охлаждения. Такой мотор позволяет трактору работать в самых тяжелых полевых условиях.

Особенность трактора – проработанные органы управления. Специальное устройство поворота имеет две полурамы, которые соединены шарнирами. Таким образом, агрегат является более маневренным и может поворачивать даже на ограниченных участках.

Коробка передач предусматривает гидравлическое управление и монтируется на передней полураме. Благодаря специальному устройству, переключать передачи можно даже на ходу, не уменьшая скорости.

Кабина с двумя сидениями и прорезиненным водительским местом имеет зеркала заднего вида, качественные стеклоочистители, вентиляционную и отопительную системы.

Модификации трактора К-701

Кировский завод производил несколько вариантов агрегатов.

Их масса и габариты были одинаковыми, но производительность разной.

  • Погрузчик К-701 ПФ-1. С его помощью производятся погрузочно-разгрузочные работы не только на фермерских хозяйствах, но и в коммунальной сфере.
  • К-701 ПФ-1 лесоштабелер. В нем используется система челюстного захвата, благодаря чему с помощью такого трактора можно грузить трубы или бревна. Устройство прекрасно подходит для организации строительных работ.
  • Виброкаток К-701 М-ВК. Предназначен для строительства и тех работ, где требовалось уплотнение грунта.

Один из самых производительных тракторов и сегодня является актуальной техникой для частного и коммунального хозяйства. Такой агрегат понравится простотой, надежностью и высокой безопасностью.
