Трактор из мотоблока – как сделать своими руками? Какой комплект нужен для переделки? Делаем мини-трактор из мотоблоков «Агро», «Салют» и других

Трактор из мотоблока «НЕВА МБ»

В представленном вашему вниманию материале речь пойдет как вы поняли о создании мини-трактора из мотоблока «Нева» На сегодняшний день когда Сельское хозяйство прошло переориентацию от коллективного ведения хозяйства к индивидуальному, потребовалась и новая техника, которая бы более подходила под частное хозяйство, обладающая небольшими габаритами, весом и малым расходом ГСМ. Ведя свое хозяйство и подворье следует на всем экономить, а иначе не видать прибыли.

На выручку новым фермерам пришел мотоблок, маленький, сильный и неприхотливый. Данная техника показала себя с хорошей стороны, заручилась любовью и уважением среди сельского жителя, лучшего помощника по хозяйству не найти. Так же за прошедшие годы мотоблоки претерпели ряд изменений и доработок, многие умельцы стали делать из них мини-трактора, что сразу получило большое распостронение среди фермеров.

Вот и наш автор решил из своего мотоблока сделать мини-трактор, потому как эксплуатация трактора намного удобнее. И так давайте рассмотрим, что понадобилось мастеру для создания трактора и как он проводил работы по сборке.

Материалы

1) мотоблок «НЕВА» 2) рулевая колонка 3) металлический уголок 4 тяги 5) колеса «ВАЗ» 6) металл 1 мм

Инструменты

1) сварочный аппарат 2) болгарка 3) дрель 4) набор гаечных ключей 5) молоток 6) плоскогубцы

Процесс сборки Трактора из мотоблока «НЕВА»



И так первым делом автор сделал чертеж рамы, по которому потом будет работать. Подготовил все основные детали и комплектующие. Далее приступил к распиловке уголков для создания рамы. Распиленные по заданным размерам части уголков, сваривает в единую конструкцию рамы. Укоратил мост от автомобиля «Москвич». Начинает сборку. Устанавливает рулевое управление. Так же сделал тормоза для трактора и педаль. Зачистил поверхность болгаркой где это было необходимо.Произвел покраску.Вот такой вот замечательный мини-трактор получился у нашего автора, чему он очень рад и доволен. Теперь его труд станет легче, потому как управлять трактором лучше чем возиться с мотоблоком. И сразу же мастер поехал испытывать свой новенький трактор в поле, пахать землицу. Так же автор предоставил содержательный видеоматериал о своем мини-тракторе. Если Вам понравился материал, то приглашаем к нам в группу ВКонтакте

Приятного Вам просмотра.

Так же есть вариант с переломной рамой.

Спасибо за просмотр!

Источник





www.samodelkindrug.ru

Концепция изготовления мини-трактора из мотоблока своими руками

В настоящее время большим спросом пользуются специальные мотоблоки, которые предназначены для выполнения различного рода сельскохозяйственных операций, а также во многом заменяют трактор.

Но, несмотря на все свои плюсы и достоинства, находятся те, которые хотят модернизировать модель под конструкцию мини-трактора для выполнения более сложных и тяжёлых работ. Почему именно из мотоблока? – Да, всё очень просто, данный вид техники сегодня обладает доступной и приемлемой ценой, по сравнению с остальными видами техники.

По своей сути, структуре и механизму. Современный мотоблок представляет собой тот же мини-трактор, но при его использовании, нужно выполнять все работы пешим ходом, в отличие от трактора, где водитель с комфортом сидит (или иногда с некомфортом).

Всё, что нужно для того чтобы превратить мотоблок в мини-трактор – это немного фантазии, смекалки и парочку необходимых для конструкции механизмов и деталей.
Это, как правило, борона, специальный окучиватель, плуг и другие нужные для выполнения сельскохозяйственных работ агрегаты.

Итак, давайте подробнее остановимся на вопросе, как своими руками, в домашних условиях собрать из мотоблока мини-трактор. Стоит отметить, что вся техническую работу и описание можно подразделить на небольшие пункты, инструкции, для каждого из которых характерны свои особенности и последовательность действий.

Во-первых, это комплект необходимых инструментов. Специалисты полагают, что лучше всего воспользоваться такими деталями и составляющими для сборки:

  • металлопрокат, который нужен для того, чтобы соорудить сварную раму
  • колесная рама, которая может быть или с цельной осевой конструкцией, или же с 2 полуосями
  • сиденье, подобрать именно тот вариант, в котором вам будет удобно работать
  • гайки, болты – куда уж без них
  • всё, что вам будет необходимо для сварочных работ
  • специальные смазочные материалы
  • грунтовка
  • краска

В комплекте инструментов также необходимы молоток и зубило, ключи, а также комплект, предназначенный для проведения газорезки, токарный станок, который используют при работе с колёсной рамой, дрель, болгарка.

Итак, если всё необходимое найдено. Далее необходимо приступить к сбору конструкции. В том случае, если все работы проводятся самостоятельно, своими руками, то сооружается самый простой вариант в виде мини-трактора без специального привода, которые должен также находиться на второй колёсной паре, а также без специального механизма, который используется для рулевого механизма. Стоит отметить, что эти два механизма не оказывают никакой роли при проведении сельскохозяйственных работ. Но, если у вас есть время и желание, то вы можете сделать и эти дополнительные механизмы.

Суть работы по сбору мини-трактора осуществляется по следующему плану:

  1. Сбор рамной конструкции, которая создаётся на основе металлопроката совместно с колёсной парой.
  2. Обустройство рамы при помощи монтажа сиденья для водителя и 2 специальных прицепных узлов. Один из узлов предназначен для крепления к мотоблоку, а второй для сцепления необходимых сельскохозяйственных агрегатов.
  3. Изготовление кузова, который лучше всего сооружать из стального листа, он лучше всего подходит по всем своим техническим характеристикам и свойствам.
  4. Монтаж навесного оборудования.
  5. Окрашивание готового мини-трактора.

Работая над созданием мини-трактора, следует помнить и о следующих важных аспектах и особенностях. Колёсная система не оснащается такими механизмами, как амортизаторы, по той причине, что вся работа будет проводиться на достаточно малой скорости, а значит, отпадает надобности в их монтаже.

На этапе проектирования необходимо помнить о соответствующем равновесии конструкции, ведь при неправильном распределении нагрузки на агрегат, весь механизм может выйти из строя.

На начальном этапе проектирования, когда ведётся работа с чертежами, рекомендуется проконсультироваться со специалистом на точность и корректность составленной схемы, чтобы в дальнейшем не возникло никаких проблем при работе над монтажом.

Схема-чертёж должна составляться в соответствии с такими параметрами и элементами, как двигатель, передний и задний мост, редуктор, цепь, передача. Стоит помнить, что для каждого элемента характерны свои особенности и тонкости, о которых также необходимо знать и учитывать их.

Механизм двигателя должен быть обустроен таким образом, чтобы он оказывал регулярное вращательное воздействие на колёсную раму, тем самым приводя механизм в действие.

Крутящиеся, вращательные движения осуществляются по следующему плану. Цепь – реверс-редуктор – карданная передача – задний мост. Именно по такой схеме происходит вращение задних колёс. В том случае, если вращения не происходит, значит что-то в цепи вышло из строя.

Если в процессе работы вы будете точно следовать и соблюдать все инструкции, учитывая при этом все специфические тонкости, то у вас действительно получится настоящий мини-трактор, который будет не хуже заводского оригинала, как по своим техническим параметрам, так и по работе.

Tags: минитрактормотоблоксвоими руками

tractor-server.ru

Трактор (минитрактор) из мотоблока — изготовление своими руками

Изготовление минитрактора из мотоблока – это, пожалуй, самый простой способ сборки универсального малогабаритного сельскохозяйственного агрегата, использовать который можно, как в огороде, так и на придомовой территории. При правильном подходе к  доработке мотоблока, его владелец получает возможность сделать надежный и простой в применении агрегат, который по своим характеристикам практически не будет уступать большинству рыночных моделей мини-тракторов.

Выбор мотоблока – на что следует обратить внимание?

Сразу нужно заметить, что мотоблок, который будет поддаваться переделке, должен соответствовать ряду обязательных требований. В противном случае, минитрактор с двигателем от мотоблока не сможет выполнять свои прямые функции.

В число наиболее важных критериев при выборе мотоблока входит:

  • мотоблок должен быть достаточно мощным – по сути, чем крупнее участок для обработки, тем мощнее должен быть агрегат;
  • тип используемого для заправки горючего – лучшими станут модели, работающие на дизельном топливе. Кроме того, применение дизельного мотоблока дает более высокую производительность и требует меньшего количества топлива, по сравнению с любым бензиновым агрегатом. Это позволяет использовать дизельный агрегат для вспашки более крупных по площади участков;
  • вес – минитрактор  на базе мотоблока должен обладать достаточно большой массой, что делает его более устойчивым на рыхлой почве и позволит глубже вспахивать землю. В связи с этим лучше собирать минитрактор на базе тяжелого мотоблока;
  • стоимость – переделка мотоблока в минитрактор вовсе не требует наличия дорогостоящего сельскохозяйственного агрегата. Для сборки хорошо подойдут недорогие мотоблоки отечественного производства.

Всеми перечисленными параметрами обладает ряд известных мотоблоков производства компаний Нева, Агро, МТЗ, Кентавр, Салют, Ока, Зубр, Каскад, Фермер и Shtenli. Ко всем этим агрегатам можно без труда найти в продаже уже готовый модуль переоборудования, который позволяет быстро переделать мотоблок в мини-трактор.

Из всех перечисленных мотоблоков определенными недостатками обладает только техника от бренда Агро. Практически все модели, выпущенные этой компанией, показывают низкую прочность оси на излом – это почти никак не сказывается на работе самого мотоблока, но после переделки его в минитрактор, когда возрастет давление на полуоси, этот дефект будет не единожды напоминать о себе. Исправить этот значительный недостаток поможет монтаж на полуоси специальных колесных редукторов.

Большое преимущество при использовании для создания мини-трактора отечественных мотоблоков заключается в наличие в свободной продаже всех необходимых запчастей для них. Следовательно, с ремонтом самодельной сельхоз машины никаких проблем не возникнет.

Трактор из мотоблока – распространенные варианты переделки

В каждом отдельном случае переделки мотоблока в минитрактор есть ряд особенностей, которые обязательно следует учитывать при сборке более крупной сельскохозяйственной машины. Рассмотрим эти нюансы на примере использования наиболее популярных мотоблоков.

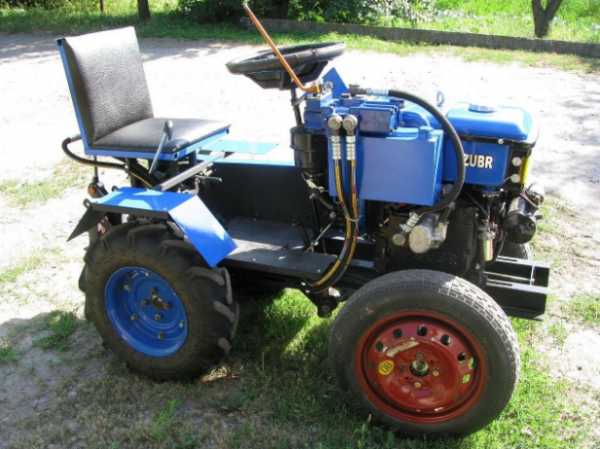

Переделка мотоблоков от бренда Зубр

Агрегаты этого отечественного бренда оборудованы надежными дизельными двигателями. Для переделки их в мини-трактора понадобится гидравлика, которая позволит использовать вместе с сельскохозяйственной машиной разные навесные орудия, а также тормоза, рулевое управление и 2 дополнительных колеса.

Сборка минитрактора из мотоблоков Кентавр

Мотоблоки этой марки входят в категорию профессиональной техники. Трактор с мотоблока данного бренда получиться достаточно мощным, проходимым и производительным.

Для изготовления мини-трактора  из такого мотоблока потребуется сварить усиленную раму, на которой будет располагаться двигатель, сиденье водителя и дополнительная пара колес. Мощности двигателя хватит для того, чтобы сделать гусеничный трактор из мотоблока – такой агрегат получиться куда более проходимым и устойчивым на рыхлом грунте. При необходимости его можно оборудовать прицепом для транспортировки огородного инвентаря и малогабаритных грузов.

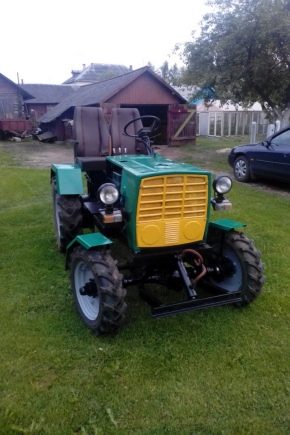

Особенности переделки мотоблоков Агро

Чтобы собрать мини-трактор из мотоблока этой марки, нужно проделать более объемную работу. Помимо сварки прочной рамы, монтажа рулевого управления  и установки других необходимых узлов, полуоси мотоблоков Агро понадобится оборудовать колесными редукторами. В некоторых случаях может выручить установка двигателя в заднюю часть конструкции мини-трактора – это даст возможность более равномерно распределить нагрузку на раму.

Мотоблоки Агро нельзя использовать для изготовления мини-трактора с колесной формулой 4 x 4. Чтобы сделать полноприводный агрегат, потребуется располагать более мощным и устойчивым мотоблоком, изначально укомплектованным неразборной рамой.

Подготовка к сборке минитрактора

Сборка мини-тракторов из всех перечисленных мотоблоков выполняется в одном, и том же порядке. Соответственно, для подготовки перед сборкой агрегата потребуются одни и те же инструменты.

Перед переделкой потребуется запастись:

  • аппаратом для сварки;
  • набором гаечных ключей и отверток;
  • электрической дрелью с комплектом разных сверл;
  • болгаркой и дисками разного диаметра для нарезания металла;
  • наборами гаек и болтов.

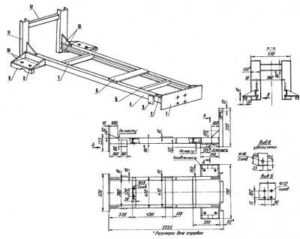

Также перед сборкой мини-трактора следует как можно тщательнее изучить схемы.

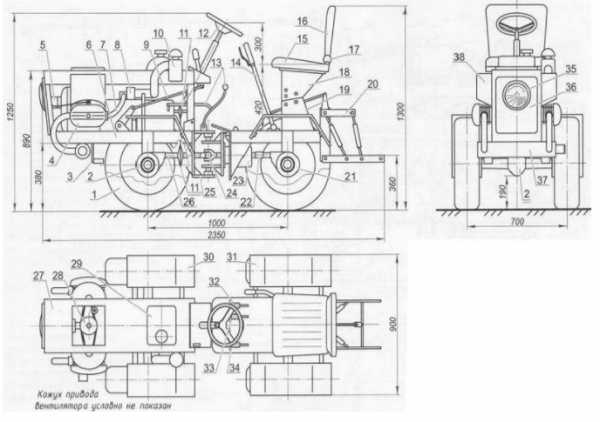

Чертежи должны содержать указания о габаритных размерах мини-трактора и способами крепления его основных узлов.

Как сделать минитрактор из мотоблока своими руками?

Собрав все необходимое для работы, можно приступать непосредственно к сборке. Сразу нужно отметить, что переделка мотоблока в минитрактор может занять достаточно много времени, поэтому потребуется заранее запастись терпением, и ни в коем случае не спешить, чтобы не допустить типичных ошибок.

При  сборке минитрактора потребуется придерживаться следующего порядка действий:

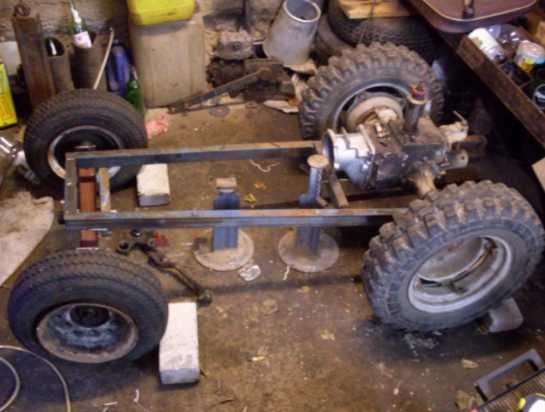

  1. Надежность и устойчивость мини-трактора зависит от прочности его несущей конструкции. В связи с этим первым дело понадобится сделать прочную раму для агрегата. Для этого нужно воспользоваться металлическими трубами и уголками. Диаметр деталей особой роли не играет, а вот толщина их стенок должна быть достаточно большой, чтобы минитрактор получиться тяжелым и имел хорошее сцепление с почвой;
  2. Трубы и уголки нужно аккуратно нарезать при помощи болгарки, очистить места срезов от заусениц, и соединять трубы между собой посредством сварки или болтов. При необходимости можно использовать двойное соединение – скрепить детали болтами, после чего дополнительно проварить их сваркой. Для повышения надежности рамы ее нужно оборудовать поперечной балкой, служащей дополнительным ребром жесткости;
  3. Сразу же после изготовления рамы потребуется приступить к сборке навесного механизма. Он может располагаться, как в передней, так и в задней части конструкции мини-трактора. Для возможности эксплуатации агрегата с прицепным оборудованием, в задней его части необходимо приварить фаркоп;
  4. На следующей этапе в средней части несущей конструкции агрегата понадобится установить водительское сиденье. Лучше всего, чтобы оно располагалось на автомобильной рессоре – эта деталь будет гасить все неровности дороги и сделает управление минитрактором более удобным;
  5. Далее нужно сделать ходовую часть мини-трактора. Для этого сначала нужно определиться с типом изготавливаемого трактора. Если это переломка, то передняя и задняя полуоси агрегата должны соединяться между собой посредством подвижных шарнирных соединений. Если в конструкции мини-трактора должен быть предусмотрен полный привод, то ходовая часть должна быть сплошной с неподвижными соединениями между полурамами;
  6. Два передних колеса можно оборудовать купленными ступицами и тормозами. Крепление передней пары колес осуществляется при помощи металлической трубы, ширина которой обязательно должна совпадать с шириной передней оси. В дальнейшем к этой трубе потребуется прикрепить ступицы колес;
  7. В центре трубы необходимо просверлить сквозное отверстие, посредством которого деталь будет соединяться с передней рамой. Далее понадобится установить рулевые тяги, сопоставленные к раме через червячный редуктор;

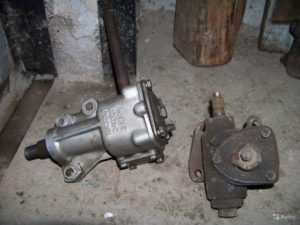

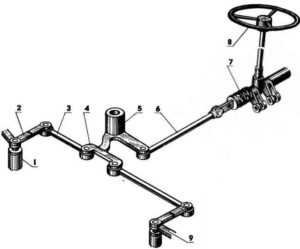

  8. Сразу же после монтажа редуктора можно монтировать рулевую колонку. Для монтажа задней оси нужно воспользоваться запрессованными внутрь втулок подшипниками. Ось оборудуется шкивом, который будет передавать крутящий момент от мотора мотоблока. Пару задних колес можно взять от старого автомобиля или другого мотоблока. При этом радиус колес не должен быть меньше 12 или превышать 14 дюймов;
  9. После сборки ходовой части нужно приступить к монтажу мотора от мотоблока. Чаще всего его устанавливают в передней части мини-трактора – это позволяет улучшить баланс агрегата при использования заднего навесного или прицепного оборудования. Установка мотора должна выполняться при использовании плавающей системы креплений – это в значительной мере облегчит дальнейшее натяжение и регулировку ремней шкива;

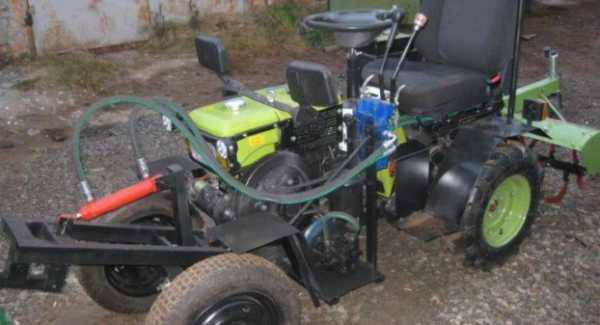

  10. Закончив с монтажом двигателя, можно начать установку качественной тормозной системы и гидравлического распределителя, предназначенного для использования навесных орудий. Для более безопасного передвижения агрегата по дорогам общего пользования, его следует оснастить габаритными огнями и фарами;
  11. При необходимости самодельный мини-трактор можно укомплектовать кабиной. Для этого нужно приварить к стальному листу 4 трубы, вторые концы которых привариваются к несущей раме мини-трактора. В дальнейшем кабину можно застеклить и оборудовать ее системами вентиляции и обогрева воздуха. Более наглядно об изготовлении мини-трактора из мотоблока расскажет видео

Готовый мини-трактор обязательно нужно покрасить. Для этого на металлические поверхности агрегата следует нанести равномерный слой грунтовки, после чего покрыть высохший материал слоем краски – это позволит защитить сельскохозяйственную машину от коррозии.

Прежде, чем начать активную эксплуатацию самодельного агрегата, его следует обкатать. Для этого нужно заправить мини-трактор горючим, моторным и трансмиссионным маслом, а также обильно смазать редукторы. После этого необходимо испытать агрегат под невысокими нагрузками. Спустя 1–1,5 часа тестирования, можно начать работу на мини-тракторе под более высокими нагрузками.

При интенсивной эксплуатации мини-трактора нельзя забывать о своевременной замене моторного и трансмиссионного масла. В противном случае трущиеся механизмы агрегата будет поддаваться повышенной нагрузке, вследствие чего довольно быстро выйдут из строя.

1potraktoram.ru

Мастер собрал трактор на базе мотоблока мтз

Представляем обзор самодельного мини-трактора, сделанного на базе мотоблока мтз. Основой послужил мтз 06, сердце его ранее заменено на мотор китайского производства «лифан», так как родной уже не соответствовал современным требованиям по экономичности, сложно заводился, особенно в зимний период. Новый мотор уже более года неустанно служит и пока не подводит. Хоть и китайский, но радует экономичностью по сравнению с предыдущим двигателем, который стоял на мтз 06.
Трактор получился довольно простой по конструкции, при его изготовлении в первую очередь упор делался на удобство работы на нем, функциональность и на простоту его производства. Благодаря простой задней навеске, на которую цепляется стандартное навесное и полунавесное оборудование от мотоблока мтз такое, как: плуг, окучники, бороны и прочее, обеспечивается функциональность трактора. Благодаря тому, что во всей конструкции мотоблок находится сзади мини-трактора, осталась возможность подсоединять агрегаты к мотоблоку.
Рама крепится за оси при помощи хомутов, а спереди при помощи двух болтов. Из-за конструкции раму легко отсоединить в случае надобности.

Заправка мини-трактора тоже осуществляется под сиденьем, тормоза от жигулей. Усилия от педали тормоза к барабанам передается при помощи тросика. Рама мини-трактора сделана из швеллера и уголка. Основная несущая нагрузку часть, передняя ось и сама рама, к которой крепится мотоблок сделана также из швеллера. На тракторе установлен самодельный передний мост качающегося плавающего типа с центральным шарниром. Балка моста из швеллера, передние колеса крепятся на жигулевских ступицах, приделанных к балке.
Вращение от рулевого колеса передается через жигулёвский редуктор на одно из колес, второе подворачивается благодаря тому, что оно связано с первым. Все необходимые запчасти взяты от автомобиля ваз, в простонародье от копейки. Такую машину найти в убитом состоянии несложно, детали обходятся почти даром. В данном случае с «донора» сняты ступицы, руль рулевая рейка, рулевые тяги. Также с копейки взяты тормоза. В тракторе есть две педали, тормоз и сцепление. Педали газа нет и для управления дроссельной заслонкой пока что используется старое мотоблочное устройство.
Колеса не стандартные. Задние мтз были без елочки и год назад заменены на китайские.

Видеоканал «Сельская жизнь».

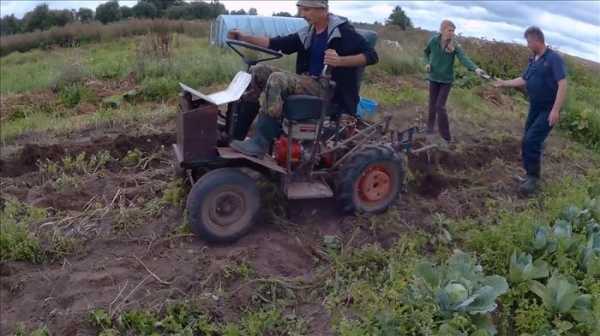

Минитрактор в работе

izobreteniya.net
