Устройство ходовой части гусеничного трактора. В ходовую часть гусеничного трактора входят рама, движитель и подвеска.

Рама — это остов трактора, на котором закреплены все основные агрегаты и узлы.

Рама гусеничного трактора состоит из двух продольных балок (лонжеронов) корытообразного сечения и трех поперечных брусьев, соединенных между собой заклепками.

К продольным балкам приклепаны кронштейны для крепления коленчатой оси и поддерживающих роликов, для шаровой опоры натяжного устройства направляющего колеса и промежуточных звеньев амортизирующих устройств.

Сзади к продольным балкам приклепаны литые кронштейны для установки заднего моста. К переднему брусу рамы крепятся буксирные крюки.

Гусеничный движитель включает в себя цепь, ведущую звездочку, направляющее колесо с натяжным механизмом и амортизатором, опорные катки и поддерживающие ролики.

Новая гусеничная цепь состоит из сорока семи звеньев. Каждое звено представляет собой фасонную стальную отливку. С одной стороны звена имеется четыре проушины, а с другой — три. Каждая проушина снабжена шпорой. Все шпоры, кроме крайних, повернуты относительно оси проушин на 20°. Это обеспечивает надежность сцепления гусениц с опорной поверхностью при движении трактора с боковым уклоном по мерзлому грунту и во время гололеда.

С внутренней стороны звена находятся направляющие выступы, проходящие между опорными катками, и беговые дорожки. Сочленение беговых дорожек выполнено с перекрытием, благодаря чему достигается безударное перекатывание опорных катков.

Пальцы, соединяющие звенья, изготовлены из стали. С одной стороны они имеют вы-штампованные головки, а с другой стороны — выточки, в которые устанавливают кольца, удерживающие пальцы от выпадания.

Рис. 1. Гусеничный движитель: 1 — направляющее колесо, 2 — цилиндр, 3 — амортизатор, 4 — поддерживающий ролик, 5 — ведущая звездочка, 6 — опорный каток, 7 — цепь, 8 — шайба, 9 — кольцо, 10 — палец

Зубья ведущей звездочки гусеничной цепи при прямом ходе должны упираться в проушину с внешней стороны звена.

Направляющее колесо представляет собой стальную отливку с одним ободом и пятью фасонными спицами, усиленными ребрами жесткости. Окна между спицами облегчают конструкцию колеса.

Колесо вращается на двух роликовых конических подшипниках, внутренние обоймы которых посажены на коленчатую ось. От бокового смещения колесо удерживается шайбой и двумя гайками, навернутыми на резьбовой конец оси. Наружные обоймы подшипников запрессованы в расточки ступицы колеса. Подшипники смазывают дизельным маслом через центральное отверстие крышки с пробкой. Под крышкой находится картонная прокладка. С внутренней стороны колеса установлено уплотнительное устройство, предотвращающее утечку масла. Это устройство состоит из корпуса, привернутого к торцу стумицы, подвижного и неподвижного уплотнительных колец и нажимной пружины. Пружина плотно прижимает кольца, удерживая смазку. На внутренней поверхности неподвижного кольца имеется кольцевая выточка, в которую установлено резиновое уплотнительное кольцо.

Шейки верхнего колена оси вставлены в стальные цементированные втулки, запрессованные в кронштейн на раме. При натяжении гусениц и во время работы трактора коленчатая ось свободно поворачивается во втулках, которые смазываются солидолом, нагнетаемым через масленку. От бокового смещения коленчатую ось удерживает шайба, привернутая к торцу оси.

Нижнее колено оси шарнирно соединено со штоком цилиндра гидронатяжения гусеничной цепи. Корпус цилиндра через промежуточное звено сообщается с амортизатором.

Для натяжения гусеничной цепи отвертывают пробку и через масленку шприцем нагнетают солидол в рабочую полость цилиндра. Давление, создаваемое в цилиндре, действует через уплотнитель и шток на коленчатую ось, которая, проворачиваясь во втулках, перемещает направляющее колесо вперед и натягивает гусеницу. Силу натяжения гусеничной цепи при перегрузках ограничивает клапан, смонтированный в корпусе. Сам корпус клапана используют для ослабления натяжения гусеницы.

Амортизатор, предохраняющий детали ходовой части от поломок при наезде на препятствия, состоит из двух сжатых цилиндрических пружин, установленных на натяжном болте. Один конец натяжного болта соединен с вилкой, шарнирно закрепленной на промежуточном звене, а другой упирается через шаровую опору в кронштейн на раме. Сжатие пружин регулируют гайкой, которая через дистанционную втулку воздействует на опорную шайбу. Нормальное расстояние между торцами пружин 525 мм.

Во время переезда трактора через препятствие натяжение гусеничной цепи возрастает, а натравляющее колесо отходит назад. Коленчатая ось, поворачиваясь во втулках, перемещает назад цилиндр и натяжной болт, пружина сжимается, смягчая полученный трактором толчок. После переезда препятствия пружины разжимаются и возвращают в начальное положение коленчатую ось с направляющим колесом.

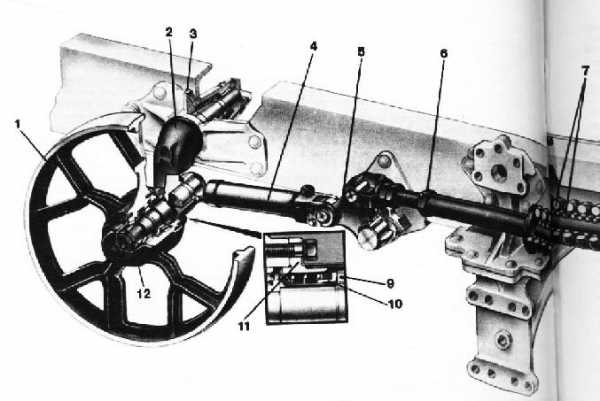

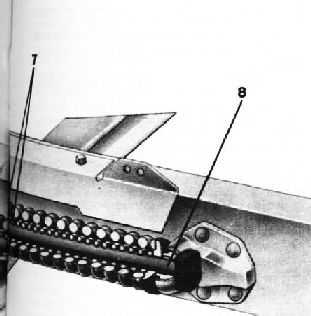

Рис. 2. Направляющее колесо с амортизатором: 1 — направляющее колесо, 2 — коленчатая ось, 3 — масленка, 4— цилиндр, 5 — промежуточное звено, & — гайка, 7 — пружины, 8 — натяжной болт, 9 — неподвижное уплотнительное кольцо, 10 — подвижное уплотнительное кольцо, 11—корпус уплотнения, 12 — регулировочная гайка

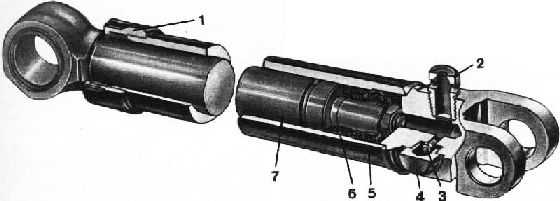

Рис. 3. Цилиндр натяжного устройства: 1 — гайка, 2 — корпус пластинчатого клапана, 3 — масленка цилиндра, 4— пробка, 5 — корпус цилиндра, 6 — уплотнение штока, 7 — шток

Поддерживающий ролик ограничивает провисание и боковое раскачивание гусеничной цепи. С каждой стороны рамы трактора установлено по два поддерживающих ролика. Каждый ролик имеет ступицу, ось и кронштейн. Ось запрессована в кронштейн, который закреплен на кронштейне рамы пятью болтами.

Ступица выполнена в виде пустотелой чугунной отливки с двумя утолщенными ободами, на которые надеты сменные резиновые бандажи. С внешней стороны резиновый бандаж прижат к ступице крышкой, а с внутренней стороны — корпусом уплотнения. Поддерживающий ролик вращается на оси в шариковых подшипниках, которые смазываются дизельным маслом через отверстие в крышке с пробкой. Масло в подшипниках удерживается таким же уплотнительным устройством, как и у подшипников направляющего колеса.

От смещения поддерживающий ролик удерживается шайбой и двумя гайками, навернутыми на наружный конец оси.

Подвеска соединяет раму трактора с гусеничными движителями и обеспечивает плавность хода. Она включает в себя четыре ба-лансирные каретки (рис. 102), которые установлены на цапфах рамы по две с каждой стороны. От бокового смещения они удерживаются шайбой с болтом и крышкой.

Каретка представляет собой тележку, состоящую из двух одинаковых балансиров, отлитых из стали. В центральные отверстия балансиров запрессованы втулки, трущиеся по поверхности цапф. Втулки смазываются дизельным маслом, заливаемым в отверстия крышек. Эти отверстия закрыты пробками. Смазка в этом сочленении удерживается прокладкой, установленной под крышкой, и уплотнением, унифицированным с уплотнительным устройством опорных катков.

В ступице каждого балансира имеется прилив с расточенным отверстием, в которое установлена на конических роликовых подшипниках ось опорных катков. На обе стороны оси напрессованы катки, удерживаемые от бокового смещения и проворачивания шпонками и гайками.

Наружные обоймы конических подшипников имеют скользящую посадку. Смещение подшипников в осевом направлении ограничено торцами корпусов уплотнения. Под корпусом уплотнения размещены прокладки для регулировки осевых зазоров этих подшипников.

Подшипники смазывают дизельным маслом, нагнетаемым через канал, выходное отверстие которого с наружного торца оси закрыто пробкой. Масло в подшипниках удерживается уплотнительным устройством (по конструкции таким же, как у подшипников направляющего колеса) и резиновыми кольцами, установленными под гайки крепления катков.

В верхней части балансиров отлиты чашеобразные углубления, в которые входят концы двух пружин-рессор. Внешняя и внутренняя пружины имеют различное направление витков во избежание заклинивания их между собой. Пружины стремятся развести верхние концы балансиров и опустить опорные катки вниз, а масса трактора сжимает пружины и сводит верхние концы балансиров. Таким образом, масса трактора передается на опорные катки через спиральную рессору, что обеспечивает плавность хода трактора.

Колебания, возникающие при движении трактора, гасятся гидроамортизаторами, смонтированными на передних каретках и установленными на кронштейнах, закрепленных в верхней части балансиров. Гидроамортизатор состоит из цилиндра, штока с уплотнением и компенсационного бачка.

Во время нагружения каретки амортизатор сжимается, и жидкость из полости Б под давлением штока перетекает в полость А через дроссельное отверстие, а через дроссельное отверстие вытесняется в полость компенсационного бачка. При резком сжатии гидроамортизатора в действие вступает перепускной клапан, который открывает ряд дополнительных отверстий для перепуска жидкости из полости Б в полость А, что предохраняет детали амортизатора от поломок.

При растяжении амортизатора (рис. 103, в) жидкость из полости А перетекает в полость Б через то же отверстие, из компенсационного бачка жидкость свободно поступает в полость Б через открытый клапан 8. Гидроамортизатор повышает плавность хода трактора и улучшает условия труда тракториста.

В гидроамортизаторе в качестве рабочей жидкости используется веретенное масло АУ.

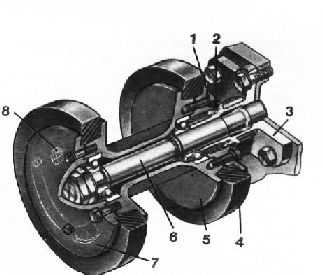

Рис. 4. Поддерживающий ролик: 1 —корпус уплотнения, 2— уплотнительное устройство, 3 —кронштейн ролика, 4 — резиновый бандаж, 5 —ступица, 6 — ось, 7 — крышка, 8 — пробка заливного отверстия

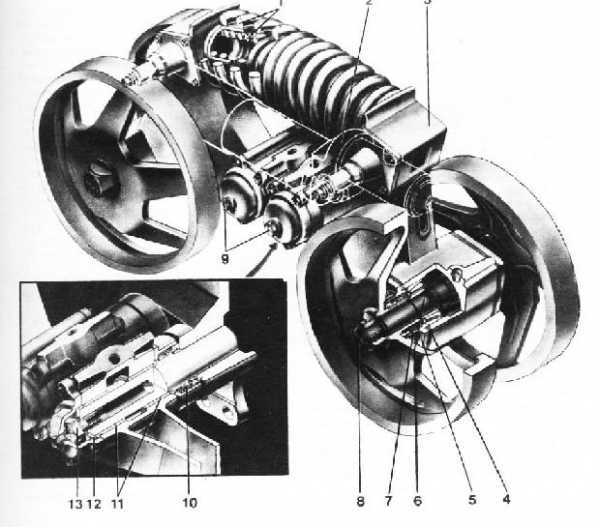

Рис. 5. Каретка: 1 — пружина, 2 — гидроамортизатор, 3 — балансир, 4 — регулировочные прокладки, 5 — корпус уплотнения, 6 — ось опорных катков, 7 — уплотнительное устройство, 8, 9 — пробки, 10 — уплотнительное устройство цапфы, 11 — втулки, 12 — шайба, 13 — болт

Уровень масла проверяют щупом, смонтированным в контрольной пробке.

Техническое обслуживание ходовой части гусеничного трактора. Обслуживание ходовой части заключается в подтяжке болтовых креплений, проверке уровня масла и его замене, регулировке провисания гусеничной цепи и конических подшипников.

Ежесменно очищают узлы и детали ходовой части от пыли и грязи. Проверяют крепление болтов, гаек и не подтекает ли масло через уплотнения. Осматривают резиновые бандажи поддерживающих роликов и удаляют посторонние предметы из резины. В зимнее время проверяют, свободно ли вращаются поддерживающие ролики.

Через 60 ч работы трактора проверяют уровень масла в подшипниках и, если необходимо, доливают его: у направляющих колес — до начала вытекания масла через отверстия в крышке; у опорных катков — до появления масла из зазора между наконечником маслонагнетателя и стенкой масляного канала; у поддерживающих роликов — до уровня заливного отверстия при расположении его на 45° выше горизонтальной плоскости.

Для подшипников ходовой системы в качестве основной смазки применяют масло моторное М10 Г или М10 В летом и М8Г — зимой. Допускается заправлять ходовую систему дизельным маслом ДС-11 —летом и ДС-8 — зимой.

Через 240 ч работы трактора проверяют уровень масла в цапфах балансиров и гидроамортизаторах. Если необходимо, доливают масло до нормального уровня. Контролируют натяжение гусеничной цепи и при необходимости регулируют ее.

Через 960 ч работы трактора заменяют масло в подшипниках направляющих колес, опорных катков и поддерживающих роликов, цапфах балансиров и гидроамортизаторах. Смазывают втулки коленчатой оси солидолом «С», делая 5—8 нагнетаний шприцем.

Проверяют осевой зазор подшипников направляющих колес и опорных катков, а если необходимо, регулируют его. Снимают цилиндры гидравлического натяжения гусениц, разбирают их, удаляют солидол, промывают шток и внутреннюю поверхность цилиндра. Закладывают в цилиндр 300 г чистого солидола и собирают его. Ход штока у собранного цилиндра должен быть свободным.

Натяжение гусениц проверяют на ровной и твердой площадке. Участок гусеницы между ведущей звездочкой и задним опорным катком должен быть натянут. Расстояние от пальцев наиболее провисшего звена до ровной рейки, уложенной на концы пальцев звеньев, расположенных над поддерживающими роликами, измеряют линейкой. У нормально натянутых гусеничных цепей это расстояние должно быть 40—60 мм и одинаково для обеих гусениц.

Если гусеницы провисают более чем на 60 мм, очищают от грязи пробку и шприцем нагнетают солидол через масленку в полость цилиндра. Длина предварительно сжатой пружины амортизатора должна быть 525 мм.

Осевые зазоры в конических подшипниках следует проверять при снятых гусеницах и приподнятых над землей направляющих колесах и опорных катках. Зазор определяют боковым покачиванием направляющего колеса вручную, а у опорных катков — с помощью ломика. Нормальный осевой зазор в конических подшипниках должен быть 0,2—0,5 мм. Если осевой зазор превышает 0,5 мм, подшипники регулируют.

У направляющего колеса очищают от грязи крышку и снимают ее вместе с картонной прокладкой. Сливают смазку из ступицы колеса, ослабляют контргайку и затягивают регулировочную гайку до тех пор, пока колесо будет туго поворачиваться от руки на обод, а затем отвертывают ее на 1/6 — оборота. Убедившись, что направляющее колесо вращается свободно, затягивают контргайку, устанавливают крышку и заливают в подшипник масло.

Для регулировки подшипников опорных катков поднимают раму трактора домкратом и снимают каретку с цапфы. Очистив каретку от грязи, снимают опорные катки и корпуса уплотнения, промывают детали уплотнения и подшипника в чистом дизельном топливе, удаляют с обеих сторон одинаковое количество регулировочных прокладок, устанавливают на место корпуса уплотнения и затягивают болты.

Ударив несколько раз медным молотком по торцам оси, проверяют ее осевой люфт. Если люфт не ощутим, а ось от небольшого усилия руки вращается свободно, значит подшипники отрегулированы правильно. Если ось катков проворачивается с трудом, добавляют одну прокладку толщиной 0,2 мм.

Рис. 6. Гидроамортизатор и схема его работы: а — устройство, б — схема его работы при сжатии, в — схема его работы при растяжении; 1 — кожух, 2 — шток, 3 — цилиндр, 4, 10 — дроссельные отверстия, 5 — клапан, 6 — пробка со щупом, 7 — компенсационный бачок, 8 — перепускной клапан, 9 — уплотнение штока; Л, 6 — полости цилиндра, В — полость компенсационного бачка

После регулировки напрессовывают катки на оси и завертывают до отказа гайки крепления катков, застопорив их замковой шайбой. Устанавливают каретки на цапфы и смазывают подшипники. Осевое перемещение каретки во время эксплуатации трактора не регулируют.

Для устранения течи гидроамортизатора снимают его с трактора, очищают от грязи и насухо протирают. Затем сливают амортизационную жидкость, разбирают гидроамортизатор и устраняют неисправность. Промыв все детали в бензине, проверяют действие пружины клапана. Потом собирают гидроамортизатор и заправляют его свежей амортизационной жидкостью.

Рис. 7. Схема шарнирно-ломающейся рамы: а — поворот секций рамы в горизонтальной плоскости, 6 — поворот секций рамы в вертикальной плоскости, в — распределение массы трактора по осям колес

Рис. 8. Рама колесного трактора: 1 — крюк, 2 — продольная балка (лонжерон), 3— двойной шарнир, 4— кронштейн, 5 — бугель, 6 — ухо, 7— чашка, 8 — резиновая опора, 9 — серьга механизма блокировки, 10 — накладка, 11—стремянка, 12—резиновый буфер, 13 — рессора, 14 — передняя балка

Реклама:

Категория: — Трактор Т-150

Главная → Справочник → Статьи → Форум

stroy-technics.ru

Трактор Т 150 на гусеницах: технические характеристики и сфера применения

Трактор Т 150 проектировался инженерами Харьковского тракторного завода как гусеничная техника общего назначения. В результате выпуск этой машины стал настоящим революционным прорывом в сфере тракторостроения. Пройдя через ряд модернизаций, трактор продолжает выпускаться и широко применяться и в настоящее время.

История появления и современное состояние дел

Производство тракторов линейки Т 150 было налажено на Харьковском тракторном заводе свыше сорока лет назад, причем сначала была выпущена колесная модификация Т 150К — первые образцы машины сошли с конвейера еще в 1971 году. В качестве прототипа при разработке использовалась оригинальная версия модели Т 125, снятая с производства в 1967 году. Модель 150 стала результатом глубокой модернизации Т 125 В 1979 году новая версия успешно прошла испытания на территории США, а в 1983 году увидел свет гусеничный трактор Т 150.

Данная модель тракторной техники получилась очень успешной, и производство доработанной версии трактора продолжается до сих пор. Машина, поставки которой осуществляются в самые разные страны по всему миру, успешно справляется с поставленными задачами в любых климатических и погодных условиях и применяется как лесовоз, тягач, скрепер и т. д. Практика показывает, что данная модель техники способна в течение длительного времени функционировать даже в отсутствие соответствующего технического обслуживания, поскольку узлы и механизмы трактора обладают существенным запасом прочности и долговечности.

За время своего существования модель ХТЗ Т 150 неоднократно модернизировалась. В частности, была произведена замена двигательной установки, регулярно дорабатываются и улучшаются органы управления трактора Т 150. Внимание к улучшению условий работы оператора позволяет машине на протяжении многих лет пользоваться в своем сегменте рынка повышенным спросом.

Модель Т 150 на сегодняшний день выпускается на территории Российской Федерации (завод ОрТЗ) и на Украине (предприятия ХТЗ и ХТА). Выпускаемые разными заводами тракторы имеют общую базу и минимум отличий друг от друга.

Устройство и технические показатели

Трактор модели Т 150 имеет следующие технические характеристики:

• габаритные размеры (Д х Ш х В): 613×222×294,5 см;
• вес — 7685 кг;
• величина колесной базы — 286 см;
• размер колеи — 168 (186) см.

В передней части рамы расположен 6-цилиндровый дизельный двигатель, изначально разработанный специально для Т 150. V-образная силовая установка с турбонаддувом выдавала до 150 л. с. и оснащалась схемой жидкостного охлаждения и электростартером. Двигательный агрегат соединен с коробкой передач и муфтой сцепления.

На данный момент трактор оснащается более мощным шестицилиндровым дизелем ЯМЗ 236ДЗ. Мощность мотора составляет 175 л. с. при объеме в 11 литров. Расход топливной смеси — 220 г/кВт/ч при вместимости топливного бака 315 литров.

На тракторе модели Т 150 используется КПП с двумя потоками, обеспечивающая передачу отдельного усилия на каждую из гусеничных тележек. Гидромеханическая трансмиссия может функционировать в нескольких режимах: рабочий, транспортный, замедление и задний ход. Также КПП предусматривает 4 диапазона работы, три из которых являются передними, один — задним. Устройство трактора Т 150 позволяет выполнять переключение режимов даже при полной остановки, а в процессе работы диапазоны благодаря постоянно-замкнутой муфте сцепления с двумя дисками переключаются без потери мощности.

Разворот машины может осуществляться силовым и кинематическим способами, благодаря чему рулевое управление трактором существенно облегчается. Центральная передача функционирует за счет двух планетарных редукторов. Благодаря такой схеме трансмиссии машина получила тяговое усилие в 5000 кг, позволяющее успешно использовать отвал бульдозерного типа.

Несущая рама оснащена двумя гусеничными тележками, каждое полотно крепится посредством подрессоренных кареток и направляющих роликов. Тряска при движении по сложным грунтам снижается за счет рессорного блока. Максимальная скорость трактора составляет 15 км/ч, задняя — 5-8 км/ч.

Водительская кабина, КПП и топливный бак расположены в задней части рамы. Кабина трактора Т 150 имеет цельнометаллическую конструкцию с каркасом безопасности и рассчитана на два места. Она отличается хорошей герметичностью, оснащена системами обогрева и кондиционирования.

С точки зрения удобства водительское место соответствует европейским требованиям. Обзорность улучшена за счет панорамного остекления, ветровое стекло оснащено стеклоочистителем. Для подогрева стекол используется система подачи горячего воздуха.

Преимущества и недостатки модели

Гусеничная модификация трактора Т 150 получила целый ряд улучшений по сравнению с предшественником, включая в два раза более мощный мотор и повышенную в 1,5 раза эксплуатационную массу, а также смещение центра тяжести вперед относительно центра опорной поверхности. Благодаря последнему решению удалось добиться выравнивания давления, возникающего при создании силы тяги, на всю длину гусениц. Смещение реализуется посредством отсоединения коробки передач от заднего моста и ее перемещения вперед, немного ближе к мотору.

Т 150 может поворачивать двумя способами. Кинематический способ позволяет оставить обе гусеницы ведущими, в результате чего весь вес машины прикладывается к ее развороту и обеспечивает тягу. Силовой способ предусматривает управление трактором посредством рулевого колеса.

В сравнении с предшествующей моделью, у Т 150 следующие преимущества:

• повышение производительности, обеспечиваемое благодаря увеличению скорости работы при возросшей силе тяги;
• уменьшение давления, оказываемого на почву, что обеспечивает возможность эксплуатации трактора в условиях черноземных, вспаханных земель и т. д.;
• снижение нагрузки на трансмиссионные узлы, повышение срока их службы, а также уменьшение общих размеров и увеличение клиренса благодаря разделению передаваемой мощности на два потока;
• общее улучшение условий труда тракториста.

Благодаря отдельным особенностям конструкции модель Т 150 обладает рядом преимуществ и перед колесной модификацией 150К:

• меньшее удельное давление на почву, в результате чего вредное воздействие на грунт снижено вдвое;
• сниженное втрое буксование;
• заметно возросшая производительность;
• сниженный на 10% расход топлива;
• повышенный уровень безопасности;
• повышение тягового усилия на 20-30%.

Также гусеничный вариант обладает по сравнению с колесным и определенными недостатками. Движение Т 150 запрещено в условиях дорог общего назначения, имеющих твердое асфальтобетонное покрытие. Гусеничная машина имеет меньшую базу, из-за чего сложнее агрегатируется с различным оборудованием и тяжелыми устройствами. Скорость движения трактора как в рабочем, так и в транспортном режиме достаточно мала, а специфика конструкции негативно влияет на изнашивание гусеничных цепей.

Выпускаемые сегодня Т 150 являются полноценными машинами европейского уровня — комфортабельной техникой с высокой производительностью. Несмотря на все преимущества, современной машиной данную модель назвать уже сложно — она не является лидером в своем классе с точки зрения технических возможностей, комфортабельности и уровня безопасности. Однако трактор ХТЗ Т 150 продолжает пользоваться большим спросом как в России, так и за ее пределами.

kranigruz.ru

Трактор гусеничный Т-150-05-09

На трактор Т-150-05-09  устанавливается двигатель ЯМЗ-236 мощностью  175 л.с. производства ОАО «Автодизель». Возможность установка  двигателя Д-260.4 мощностью 210л.с. производства Минского моторного завода.

Кабина трактора.

Имеет повышенную шумо-теплоизоляцию, оснащена отопителем ВАЗ, сиденьем повышенной комфортности, зеркалами, электроочистителями, подсветкой входа в кабину, электронными приборами и вентилятором. По желанию заказчика возможна установка кондиционера.

Несущая система.

Рама трактора Т-150-05-09  клёпанная,  швеллерная с поперечными брусьями. Ведущие колёса зубчатые. Подвеска трактора балансирная, по две балансирные каретки на борт с двумя осями качания каждая. Гусеница мелкозвенчатая из 47 звеньев, шаг 170 мм. Натяжное устройство — гидровлический натяжной цилиндр. Амортизирующее устройство — коленчатая ось с пружинным амортизатором.

Трансмиссия.

Муфта сцепления сухая, двухдисковая или однодисковая, постоянно замкнутая. При установке двигателя Д-260.4 на трактор ставится сухая однодисковая муфта сцепления Luk. Коробка передач механическая, девятискоростная с шестернями постоянного зацепления, переключаемая на ходу посредством гидроподжимных фрикционных муфт без разрыва потока мощности, с разделением потока мощности на два вторичных вала, выполняет функции и механизма поворота. Карданные передачи универсальные, жёсткие, открытого типа и игольчатыми подшипниками. Главные передачи — конические шестерни со спиральными зубьями. Конечные передачи — планетарные трёхсателлитные с прямыми зубьями.

Система воздухоочистки.

Система воздухоочистки двигателя двухступенчатая. Состоит из моноциклона для предварительной очистки воздуха и  бумажных фильтр-патронов (основного и предохранительного).

Система выпуска.

Система выпуска отработанных газов трактора Т-150Д-05-09 состоит из газопроводов, глушителя и выхлопной трубы, расположена за кабиной с левой стороны и отводит выхлопные газы вверх

Электрооборудование.

На тракторе Т-150-05-09 установлено электрооборудование, позволяющее обеспечить кроме выполнения общепринятых функций, ещё и дополнительные. Трактор Т-150-05-09  оснащён микропроцессорным прибором (индикатор режимов ИРТ-2) позволяющим выполнять функции тахометра и счётчика моточасов и дополнительные функции : аварийна сигнализация критических оборотов двигателя, аварийного давления масла двигателя, аварийной температуры охлаждающей жидкости, аварийного давления масла КПП, аварийного давления в пневмосистеме с подачей звукового сигнала, информационные сообщения о проведении очередного ТО, засорённости воздушного фильтра, засорённости маслянного и топливного фильтров, состоянии аккумуляторных батарей, работе генератора. Трактор Т-150-05-09 оснащён : электрическими стеклоочистителями, подсветкой ступеньки кабины при открывании двери.

Аккумуляторные батареи.

Аккумуляторные батареи трактора Т-150-09 установлены в кабине в специальном отделении, имеющим воздуходренажную трубку и служащим дополнительным сидением для пассажира

Технические характеристики

Размеры и масса
