Характеристики ДT-75. Обзор трактора ДT-75
- 1. Технические характеристики ДТ-75
- 2. Вес ДТ-75
- 3. Кабина ДТ-75
- 4. Устройство трактора
- 5. Мощность
- 6. Габариты
- 7. Ходовая часть
- 8. Управление бульдозером
- 9. Модификации
- 10. Аналоги
- 11. Видео

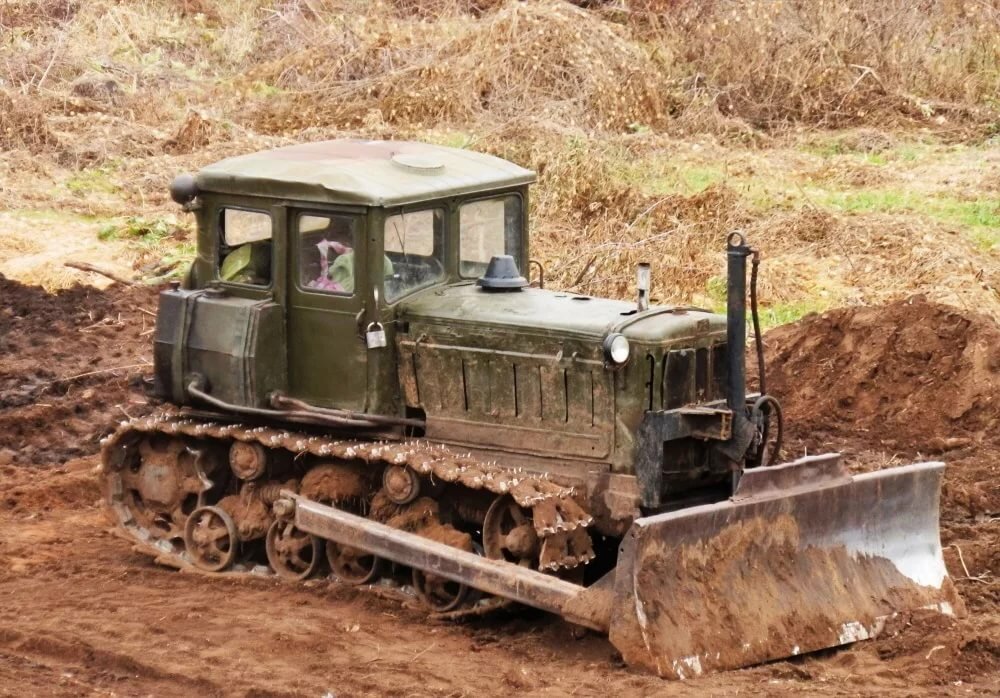

Источник фото: vgtz-traktor.ruФото трактора ДТ-75 (ВГТЗ)
Технические характеристики ДТ-75
Технические характеристики гусеничного трактора ДТ-75 позволяют использовать машину не только в сельском хозяйстве в паре с самым разнообразным орудием, но и применять при проведении мелиоративных, строительных и других работ.
Номинальное тяговое усилие | 3 т |
Среднее удельное давление на грунт | 0,44 кГ/см2 |
Максимальное давление в гидросистеме | 100 кГ/см2 |
Диапазон скоростей передним ходом | 5,15-10,85 км/ч |
Максимальное тяговое усилие на крюке при номинальной мощности ДВС | 3 000 кГ |
Мощность на крюке на первой передаче | 56 л.![]() |
Шаг звена гусениц | 170 мм |
Ширина звена гусениц | 390 мм |
Ширина почвозацепов | 45 мм |
Вес ДТ-75
Трактор ДТ-75 весит 5,75 т (конструктивная масса). Ниже приведем таблицу с конструктивным весом модификаций гусеничного бульдозера.
ДТ-75-С1 | 6,05 т |
ДТ-75-С2 | 5,6 т |
ДТ-75-СЗ | 5,55 т |
ДТ-75-С4 | 6 т |
Кабина ДТ-75
Трактор ВГТЗ ДТ-75 оснащен металлической кабиной закрытого типа с двумя креслами. Водительское сиденье может регулироваться по высоте и в продольной плоскости. Обогрев кабины осуществляется от водяного радиатора, охлаждение — от вентилятора. Под рукой водителя расположены рычаги управления машиной, гидрораспределителем и ВОМом. Здесь же имеются АКБ, включатель «массы», щиток контрольных приборов, блок выключателей, кнопка электросигнала, а также аптечка, инструменты и бачок с питьевой водой. За кабиной трактора — топливный бак объемом 245 л.

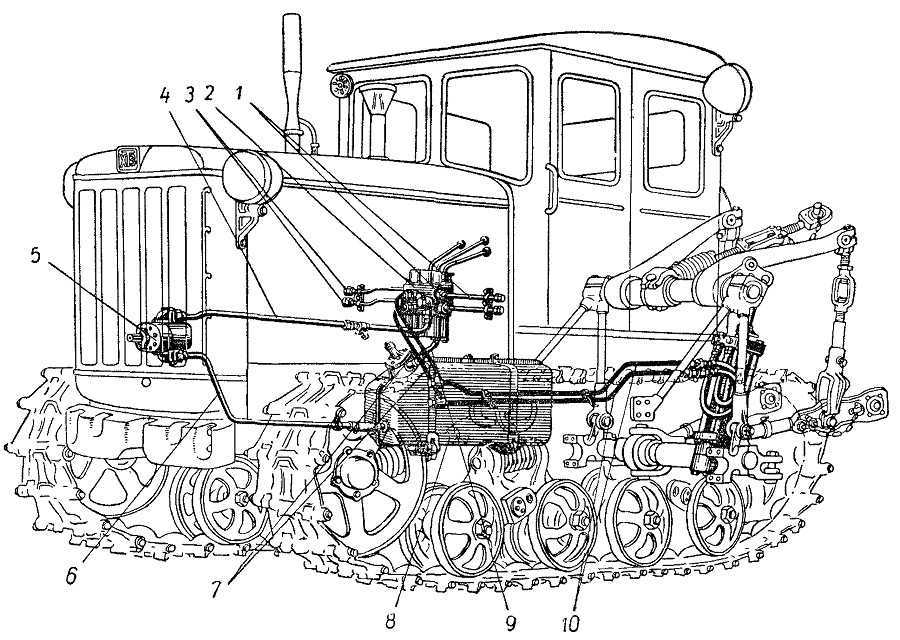

Устройство трактора
Силовая передача трактора ДT-75 состоит из главной муфты сцепления, увеличителя крутящего момента (УКМ), соединительной (карданной) передачи, КПП и заднего моста. Все эти элементы смонтированы в одном литом корпусе. Задний мост трактора, в свою очередь, включает в себя планетарный поворотный механизм, главную передачу и тормозную систему. Бульдозер, выпускаемый на базе данного трактора, оснащен также ВОМом и конечными передачами. Стоит отдельно отметить, что благодаря планетарному увеличителю крутящего момента получены две резервные передачи с минимальной скоростью передвижения — 4,12 км/ч, и увеличенным тяговым усилием (3 740 кГ).
Источник фото: viztm.ruФото трактора ДТ-75 (ВГТЗ)
Мощность
На передней части рамы гусеничного трактора ДТ-75 установлен четырехтактный двигатель СМД-14 с водяным охлаждением, который выдает 75 «лошадей» (Харьковский моторостроительный завод). Силовая установка весит 720 кг, ее объем составляет 6,3 л. Двигатель трактора ДТ-75 защищен капотом, а его радиаторы — брезентовой шторкой. СМД-14 оснащен пусковым двигателем ПД-10У на бензине (10 л.с.) с электрофакельным подогревателем и электростартером. Также двигатель оборудован генератором Г-214-А1 мощностью 180 Вт и масляным насосом НШ-46У.
Число оборотов коленчатого вала при номинальной мощности | 1 700 об/мин |
Число цилиндров | 4 |
Диаметр цилиндра | 120 мм |
Ход поршня | 140 мм |
Степень сжатия | 17 |
Удельный расход топлива при номинальной мощности | 195 г/э. л. с. ч. |
Габариты
Длина с механизмом навески | 4,57 м |
Длина без механизма навески | 4,1 м |
Габаритная ширина | 1,74 м |
Высота по задним фарам | 2,3 м |
Продольная база | 1,61 м |
Ширина колеи | 1,33 м |
Наименьший дорожный просвет при погруженных почвозацепах | 3,26 м |
Ходовая часть
Ходовая часть бульдозера ВГТЗ ДT-75 представлена ведущими и направляющими колесами, балансирными каретками подвески, гусеницами и поддерживающими роликами. Семипроушинные звенья трактора имеют перекрытие беговых дорожек и соединены стальными пальцами с головкой.
Управление бульдозером
Управление ДT-75 (ВГТЗ) полностью осуществляется из закрытой водительской кабины. Педали и рычаги установлены на металлокерамических втулках и расположены в углу кабины справа (напротив операторского кресла). На рычагах есть пластмассовые рукоятки, а на педалях — специальные подушки.
Источник фото: viztm.ruМощность трактора ДТ-75 (ВГТЗ) составляет 75 л.с.
Модификации
В зависимости от установленных узлов гидронавесной системы различают 4 модификации трактора ДT-75. Модель с индексом С1 оснащена узлами гидрасистемы, двумя выносными и одним основным цилиндрами и механизмом навески сзади. Бульдозер ДТ-75-С2 оборудован баком гидросистемы, гидронасосом, маслопроводами и распределителем. У трактора ДТ-75-СЗ нет узлов гидросистемы и механизма навески. Модель ДТ-75-С4 полностью оснащена узлами гидросистемы, основным цилиндром, задним механизмом навески (двухточечная схема). Отсутствуют только выносные цилиндры.
Аналоги
К аналогам данного трактора можно отнести следующие модели: АЛТТРАК Т-4 и АГРОМАШ 90ТГ.
Видео
Видео с канала «Выходные Студента в Селе»
Легендарный трактор ДТ-75 производства ВгТЗ — Новости ВгТЗ
- Главная
- Новости
- Легендарный трактор ДТ-75 производства ВгТЗ
Трактор ДТ-75 с плугом
Гусеничный трактор ДТ-75 считается легендой отечественного тракторостроения. Несмотря на длительную историю (в 2013 году исполнилось 50 лет с момента выпуска первого трактора этой марки), он и сегодня остается незаменимым помощником в сельскохозяйственном производстве.
История создания
Трудолюбивый и самый популярный на всей территории Советского союза трактор ДТ-75 — детище известного инженера-конструктора М.И. Шарова. Его карьера на ВгТЗ начиналась в период массового производства тракторов ДТ-54. Завод им. Дзержинского считался крупнейшим в тракторостроительной отрасли того времени. Но выпускаемая им модель уже морально устарела и не могла обеспечить требуемой производительности. Перед Шаровым была поставлена задача: провести глубокую модернизацию сельскохозяйственных тракторов, используемых для пахотных работ. Он начал свою работу с создания мощного мотора, оснащение которым повышало производительность машины на 30%. В конструкцию новой модели трактора были включены унифицированные с ДТ-54 элементы ходовой части и ряд других узлов и деталей.
Первый образец трактора ДТ-75 был собран в 1956 году. На испытательную проверку его мощности и других характеристик ушло почти 4 года. Он успешно выдержал все испытания и в 1960 году ВгТЗ приступил к реконструкции цехов для перехода на выпуск новой модели. А в 1963 с его конвейера сошел первый сельскохозяйственный трактор ДТ-75, оснащенный четырехцилиндровым дизелем СМД-14 с жидкостной системой охлаждения.
Эволюция легендарного трактора
Шли годы. А трактор ДТ-75 по-прежнему оставался самой востребованной техникой для выполнения сельскохозяйственных работ. Его узлы и рабочие механизмы постоянно усовершенствовались. Создавались новые модификации с улучшенными характеристиками, расширялись функциональные возможности. Неизменной оставалась только основа конструкции, благодаря которой трактор обладал высокой ремонтопригодностью, простотой в обслуживании и управлении, экономичностью.
Корпус трактора в годы существования СССР неоднократно получал «Знак качества». Это был высокий отличительный символ, указывающий, что продукция имеет исключительное качество. Чтобы быть удостоенным этого почетного знака, необходимо было пройти многоуровневую проверку. Но и после потери престижа «Знака качества» в период перестройки, трактор сохранил свои параметры «эталонной» техники.
Новая жизнь трактора ДТ-75
На сегодняшний день модель ДТ-75 считается технической реликвией. Но это не означает, что его история закончилась. На базе этого трактора, конструктивные решения которого не потеряли своей актуальности, создана рестайлинговая версия — трактор Агромаш 90ТГ. Он оснащен современным экономичным двигателем, мощность которого увеличена до 95 л.с. Для него сконструирована эргономичная кабина, с удобным расположением пульта управления, качественной изоляцией и кондиционером. Окна, выполненные из стеклопакетов с заводской тонировкой, дают хороший обзор. На всех органах управления для облегчения управления трактором установлены пневмоусилители.
Трактор ДТ-75 — это не только история достижений отечественного тракторостроения. Это — и грядущий успех тракторов Агромаш 90ТГ, достойных преемников славы и популярности их легендарного прародителя, детища ВгТЗ.
