Трактор дт 100 – Гусеничный трактор Т-100 технические характеристики, двигатель, цена б/у, отзывы, видео, фото, купить

Содержание

Т-100 (трактор) — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 2 марта 2015; проверки требуют 11 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 2 марта 2015; проверки требуют 11 правок. Перейти к навигации Перейти к поиску У этого термина существуют и другие значения, см. Т-100.
Т-100
Проект, г 1963
Выпускался, гг. 1964 - 1977 (?)
Назначение промышленный
Тип движителя гусеничный
Тяговый класс, тс (10)
Расположение
Кабина: сзади
Двигатель: переднее
Двигатель
Марка двигателя Д-108
Трансмиссия
Тип трансмиссии механическая
Подвеска и управление
Тип подвески жёсткая
Способ управления поворотом бортфрикционами и тормозами
Тормоза бортовые
Оборудование
Гидрооборудование фронтальные гидроцилиндры
Пневмооборудование нет
Электрооборудование генератор 12В 200Вт, 4 фары, освещение кабины
Модельный ряд
Базовая модель С-100
Последующая модель Т-130

ru.wikipedia.org

Трактор Т-100 | Технические характеристики, вес, кабина, цена

Трактор Т-100 начал производить в 1964 году Челябинский тракторный завод. Для машины было предусмотрено достаточно большое разнообразие навесного оборудования. Техника предназначалась для дорожного строительства и промышленности. К особенностям машины можно отнести гусеничный ход и множество выпущенных модификаций.

Трактор Т-100: технические характеристики

Т-100 стал продуктом модификации промышленного советского трактора С-100. Основные изменения коснулись кабины, мотора, формы капота, замены электрооборудования и гусеничного механизма. Потребителю было доступно несколько комплектаций машины. Позже производитель выпустил модельную линейку модифицированной техники для специальных работ. Базовая версия Т-100 является трактором общего назначения. Тип машины — гусеничный трактор.

Двигатель

На тракторах Т-100 устанавливался двигатель Д-108. Агрегат стал основой переработки предыдущих моделей. Четырехтактный четырехцилиндровый мотор отличался нераздельной конструкцией камеры сгорания, которая помещалась непосредственно в поршне. Номинальная мощность машины составляла 108 л.с. и достигалась при частоте вращения коленчатого вала в 1070 об/мин.

Рабочий объем цилиндров Т-100 составлял 15,53 л. Диаметр одного цилиндра из четырех равнялся 145 мм, ход поршня — 205 мм. Силовой агрегат имел массу 2100 кг. Для особо тяжелых условий производитель предусмотрел не менее 10 % запаса крутящего момента. Для пуска в холодное время года дизельный мотор оснащался пусковым двигателем П-23 с электростартером. Для обеспечения потребности силового агрегата в питании на машинах устанавливался топливный бак емкостью 235 л.

Пусковой двигатель Т-100 стал применяться на машинах промышленного назначения впервые. Конструкция основного мотора Д-108 также отличалась от устройства предшественников. В форсунках мотора вместо одного распыляющего отверстия стали делать пять. В масляный фильтр Челябинский завод добавил реактивную центрифугу.

Пониженная степень сжатия в новом Д-108 позволила облегчить пуск машины. Крутящий момент в максимальном значении был увеличен до 82 кГм. Повышенная мощность силового агрегата была достигнута за счет улучшенного смесеобразования и сгорания топлива в камере днища поршня.

Трансмиссия и ходовая часть

Трансмиссия Т-100 не сильно отличалась от аналогичного агрегата предшественника С-100. Здесь использовалась муфта сцепления, установленная как отдельный, легко демонтирующийся узел. Сцепление сухое однодисковое с двумя ведомыми дисками с рычажно-кулачковым механизмом управления. В кабине водителя устанавливался специальный рычаг для контроля над сцеплением.

Коробка передач с механической системой переключения имела пять передач переднего хода и четыре передачи заднего хода. КПП трехходовая, реверсивная. Центральная передача — коническая, ведущая шестерня выполнялась в едином блоке с нижним валом коробки. Ведомая шестерня крепилась к фланцу вала центральной передачи.

Муфты поворота имели сухое многодисковое устройство. Ведомые диски выполнялись с фрикционными накладками, которые управлялись серворычагами. Используя трансмиссию и двигатель, трактор Т-100 мог перемещаться в диапазоне скоростей 2,36-10,13 км/ч вперед и 2,79-7,61 км/ч назад.

Ходовой механизм машины полужесткого типа состоял из двух гусеничных тележек, балансирного устройства и гусениц. Тележки сварного типа со сварной рамой коробчатого сечения. Гусеничная цепь устанавливалась на опорные и поддерживающие катки, дополнялась механизмом натяжения и натяжным колесом. Цепь состояла из отдельных звеньев, закрепленных между собой втулками и пальцами. На звенья крепились гусеничные башмаки со специальным профилем. Балансирное устройство представляла собой рессорную пластину с двумя стабилизирующими рессорами меньшего размера.

Кабина

Кабина трактора Т-100 устанавливалась на жесткую раму. От предыдущей модели С-100 кабину отличала только форма. Для своего времени трактор считался достаточно комфортным. Внутри кабины имелось освещение, устанавливалось мягкое сиденье водителя. Также на Т-100 устанавливалась система принудительной вентиляции, которая, тем не менее, приводила к появлению повышенного шума в кабине.

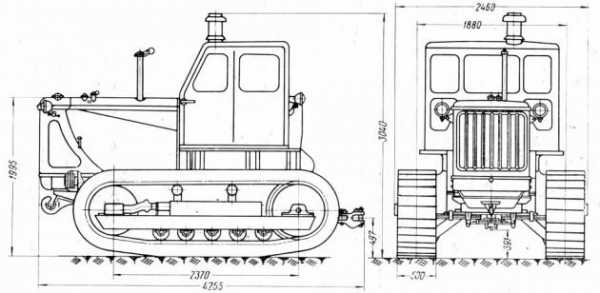

Габаритные размеры

  • длина — 4255 мм;
  • ширина — 2460 мм;
  • высота — 3059 мм;
  • колея — 1880 мм;
  • длина опорной поверхности гусениц — 2370 мм;
  • дорожный просвет — 331 мм;
  • удельное давление на почву — 0,47 кгс/см2;
  • удельная металлоемкость — 102,7 кг/л.с.;
  • номинальное тяговое усилие — 6000 кг.

Трактор Т-100 имел вес в конструктивном положении 11 100 кг. Максимальное тяговое усилие машины составляло 9500 кг на первой передаче. По мере увеличения скорости движения усилие тяги снижалось. На последней, пятой передаче трактор выдавал усилие 2000 кг.

Модификации

Трактор Т-100 первоначально предназначался для использования в агрегате с бульдозером ДЗ-53. База машины была использована для создания трубоукладчика, крана и свайного копра. За время производства Челябинский тракторный завод выпустил следующие модификации Т-100:

  • Т-100 — базовый трактор без гидрооборудования и креплений задней навесной системы. В задней части корпуса трансмиссии устанавливалась лебедка;
  • Т-100МГС — модификация для нужд сельского хозяйства. Задняя часть оборудована навесной системой и валом отбора мощности. На тракторе имеется гидравлическое оборудование;
  • Т-100МГП — промышленный трактор с передней навесной системой, гидравлическим оборудованием, жестким сцепным устройством в задней части вместо лебедки. Машина дополнялась выходными механизмами для подключения задней навесной системы и вала отбора мощности;
  • Т-100Б — болотоход с гусеницами увеличенного сечения;
  • Т-100БГ — болотоход на основе Т-100МГП;
  • Т-100Т — трубоукладчик на базе Т-100. Вместо задней и фронтальной гидронавесной системы устанавливались крепления для специализированных машин и агрегатов;
  • Т-100МГП-1 — облегченная модификация без кабины;
  • Т-100МЗГП — добавлены гидравлические сервомеханизмы управления поворотами, облегчившие труд водителя. Последняя модификация Т-100, выпускавшаяся одновременно с Т-130.

Получите выгодное предложение от прямых поставщиков:

Вам будет интересно

spectehnika-info.ru

модификации, технические характеристики и отзывы

Челябинский тракторный завод за свою многолетнюю историю выпустил много техники, ставшей знаковой для промышленности Советского Союза. Ярким примером является знаменитая «сотка» - универсальный трактор Т-100.

Создание модели

Промышленный советский трактор, как и множество иных видов техники в те времена, названный в честь И. В. Сталина С-100, претерпел серьёзные изменения в начале 60-х годов XX века. Сначала появилась модификация Т-108. Её выпускали всего три года. В 1964-м завод приступил к выпуску «сотки». И уже спустя четыре года трактор Т-100 удостоился золотой медали на международной выставке.

Тяжёлая гусеничная машина была предназначена для промышленности и строительных работ. Проектировалась как бульдозер с канатным управлением отвала. Позднее было принято решение о модернизации под использование разнообразного навесного оборудования. В отличие от предшественника, имевшего всего две модификации, на базе гусеничного Т-100 было выпущено четырнадцать видов спецтехники.

«Сотка», как промышленный трактор, относилась к тяговому классу 10. Кстати, современный колёсный Т-25 (100% универсальный трактор, как его гордо называют) относится к тяговому классу 0,6. Эта категория определяется максимальным усилием, которое при определённых строго установленных условиях может развить колёсная или гусеничная машина.

Технические характеристики

Судя по отзывам пользователей, трактор Т-100 технические характеристики имеет более лучшие, чем параметры С-100. А всё благодаря использованию другого двигателя. Именно поэтому он нашёл более широкое применение в народном хозяйстве. Конструктивная масса трактора – 11,1 т. Дизельный двигатель с рабочим объёмом цилиндров на 15,5 литра достигал максимальной мощности в 108 л. с. при частоте вращения коленвала 1070 об./мин. При низких скоростях многотонная машина потребляла почти 20 л дизельного топлива в час. Зато бак вмещал его около 240 литров.

«Сотка» развивала номинальное усилие (6 тс) на второй передаче при скорости до 4 км/час. Это соответствует шестому тяговому классу сельхозтехники. К более высокой, десятой категории по максимальному тяговому усилию (9,5 тс) на первой передаче и скорости меньше 2,5 км/час, трактор Т-100 относился по промышленной классификации. И это ещё не всё. Тяговое усилие снижалось при увеличении скорости. Потребители утверждают, что на пятой передаче она была максимальной – больше 10 км/час. Неплохой показатель! Но тяговое усилие при этом составляло 2 тс.

Силовая установка трактора

Силовая установка, которая использовалась на тракторе С-100, была серьёзно модернизирована специально для «сотки». И получила номер Д-108. Четырехцилиндровый четырехтактный двигатель имел массу больше 2 т . Компоновка двигателя не поменялась, но камеру, в которой происходит смесеобразование и сгорание топлива, выполнили в днище поршня. Он же имел два маслосъемных и три компрессионных кольца. В головки цилиндров для установки форсунок запрессовали бронзовые втулки. Вместо одного распыляющего отверстия, стали выполнять пять. Кроме того, в масляном фильтре установили центрифугу.

Трактор Т-100 стал первой промышленной машиной, в которой был использован пусковой двигатель. С помощью установки П-23 с электростартером зимой запускался основной дизельный мотор. Судя по отзывам людей, которые хоть раз в жизни управляли этой машиной, в тракторе использовали ещё один полезный механизм. Это вакуумное устройство, которое работало от энергии выхлопных газов. Оно позволяло заправлять горючим ёмкости, расположенные ниже уровня топливного бака.

Трансмиссия трактора

В отличие от двигателя, она не претерпела серьёзных изменений. Отзывы пользователей свидетельствовали о том, что муфту сцепления, представляющую собой отдельный узел, легко демонтировать. Сухое однодисковое сцепление контролировалось из кабины специальным рычагом, благодаря рычажно-кулачковому механизму управления. Механическая трехходовая, реверсивная коробка переключения передач имела пять передач переднего хода и четыре – заднего. Коническая центральная – с ведомой шестерней на фланце и с ведущей единицей, которая была выполнена на нижнем вале коробки, как единое целое.

Поворотные муфты были сухими, многодисковыми. В них ведомые диски выполнены с фрикционными накладками. Они могли управляться серворычагами. Т-100 – трактор, характеристики которого позволяли на пяти передачах при движении вперёд менять скорость от 2,3 до 10,1 км/час, а на четырёх задних – от 2,8 до 7,6 км/час.

Ходовая часть

Мнения потребителей сошлись на том, что гусеничный трактор перед колёсным имеет преимущество по проходимости по мягким грунтам за счёт меньшего удельного давления на почву. Для Т-100 этот показатель составлял 4,6 Н/кв.см.

Как утверждали в своих отзывах покупатели, основным недостатком гусеничного трактора, опять же по сравнению с колёсным, является более сложное устройство ходовой части. Полужёсткая система «сотки» состояла из гусеничных тележек с балансирным устройством и гусеницами. Они выполнялись в виде сварной рамы коробчатого сечения. Звенья гусеничной цепи соединялись между собой втулками и пальцами, размещёнными на них. Тут же были закреплены башмаки специального профиля. Цепь установлена на колёса с механизмом натяжения, опорные и поддерживающие катки. Балансирная подвеска выполнялась в виде рессорной пластины с двумя стабилизирующими, меньшими по размеру рессорами.

Кабина трактора

Т- 100 (трактор) отзывы и сейчас, на фоне современной техники, имеет положительные. Он оборудовался комфортной по тем временам кабиной. Она устанавливалась за двигателем на жёсткой раме. Внутри для водителя было предусмотрено мягкое сидение, освещение и система принудительной вентиляции. Сегодня, к сожалению, Т-100 – трактор (фото внизу), что стал только воспоминанием. Но в 70-х годах он достойно соперничал с техникой ведущих зарубежных фирм. Впрочем, её было мало. И использовалась она только на стройках союзного значения, например на БАМе.

Габариты

Размеры тяжёлого гусеничного трактора (Д×Ш×В) – 4,3 × 2,5 × 3,1 м. Длина опорной поверхности гусениц – 2,4 м, колея – 1,9 м, дорожный просвет – 0,3 м. Ещё один важный показатель техники – удельная металлоёмкость. Она составляет почти 103 кг/л.с.

Модификации трактора

В самом начале «сотка» агрегатировалась с бульдозером ДЗ-53, в котором управление отвалом было канатным. Затем его модернизировали, установив более современную гидросистему. Новая машина получила обозначение ДЗ-54. И уже к ней выпускалось четырнадцать видов навесного оборудования для использования в различных строительных и дорожных работах. Это были и корчеватель пней, и кусторез, и рыхлитель, и камнеудалитель, и уширитель. На шасси Т-100 монтировали свайные копры, подъёмные краны и трубоукладчики.

В отзывах простых трактористов значилось, что модификация Т-100 МГП имела гидравлическое оборудование, переднюю навесную систему, а вместо лебёдки – жёсткое сцепное устройство. В ней были предусмотрены выходные механизмы для подключения вала отбора мощности и задней навесной системы. Обе эти модификации выпускались как болотоход, гусеницы которого имели более широкое сечение - Т-100 Б и Т-100 БГ.

Буквой «Т» в наименовании отмечался трубоукладчик, в котором вместо гидронавесных систем предусматривались крепления для специализированных агрегатов и устройств. Трактор Т-100 МГП-1 выпускался в облегчённом варианте без кабины. Последней модификацией «сотки», выпускавшейся уже параллельно с новым Т-130, была Т-100 МЗГП с гидравлическими сервомеханизмами управления поворотами. И, пожалуй, только её ещё можно встретить. И даже приобрести.

Модификации трактора для нужд сельского хозяйства

Предполагалось использовать гусеничный трактор Т-100 и в сельском хозяйстве. Но в отзывах пользователей значилось, что его скорость очень низкая. Поэтому распространения он не получил. Модификация имела обозначение Т-100 МГС. Она имела раздельно-агрегатную унифицированную гидравлическую систему и задний механизм навески. Трактор Т-100 МГС-1 этим механизмом не обладал. На месте лебёдки был установлен хвостовик вала отбора мощности. Для сравнения: Т-25, как 100% трактор для сельского хозяйства с габаритами 3,0 × 1,5 м, может менять клиренс и общую высоту в зависимости от навешиваемого оборудования. Диапазон его скоростей при движении вперёд – от 6 до 22 км/час.

Название трактор Т-100 – «сотка» – стало нарицательным. Оно до сих пор обозначает более поздние модели: Т-130, Т-170, Т-10. По сравнению с новыми, современными вариантами, машина отличается тяжёлыми и некомфортными условиями труда для водителя. Несмотря на это, во все времена она была надёжной и выносливой, почти не ломалась и обладала высокой проходимостью.

fb.ru

Гусеничный трактор Т-100 - технические характеристики, вес, габариты, модели семейства

В середине двадцатого века одной из наиболее востребованных моделей спецтехники являлся сельскохозяйственный трактор Т 100. Несмотря на устарелость и техническое несовершенство, он имеет ряд преимуществ, благодаря которым даже сегодня успешно применяется в аграрной отрасли, дорожной и лесной промышленности.

Технику можно агрегатировать с различными навесными устройствами, что, собственно, и расширяет ряд ее возможностей. За счет простых конструктивных особенностей трактор Сотка легко поддается ремонту и не требует больших вложений, поскольку все детали можно приобрести на вторичном рынке. В чем же заключаются плюсы спецтехники, рассмотрим подробнее.

Тактико-технические особенности

В период производства сельскохозяйственной модификации ее технические характеристики были признаны выдающимися, их было достаточно для выполнения даже сложных полевых или лесных задач. Трактор Т 100 относится к десятому тяговому классу и отличался хорошей производительностью, за счет чего выпускался больше 10 лет с внесением минимальных изменений.

  • Тип хода – гусеничный
  • Тяговое усилие – 9,5 тонн
  • Силовой агрегат – дизельный
  • Двигатель располагается в носовой части
  • Кабина располагается в задней части, предусмотрено освещение
  • За ход отвечают фрикционные насадки, торможение - бортовыми тормозами
  • Питание генераторное мощностью 200 Вт
  • Максимальная скорость 10 км/ч
  • КПП – 5 вперед, 4 назад.

Размеры и вес

Достаточно габаритная версия бульдозера Т 100 легко поддавалась управлению даже при недостатке свободного пространства. Его основные параметры имеют следующие показатели:

Параметры

Значение, см

Длина

420

Высота

300

Ширина

240

Размер колеи колес

180

Размеры гусеничной поверхности модели равны 230 см в длине, что повышает степень проходимости даже на сложных почвах или болотистых местностях. Высота клиренса - 33,1 см, благодаря чему трактор спокойно проходит дорогу с колеей или другими препятствиями.

Габаритные размеры

Достаточно большое удельное давление на грунт в 0,47 кгс/см2 способствует уплотнению плодородного слоя, но этот фактор считается одновременно и преимуществом, такие технические характеристики не дадут спецтехнике провалиться на проблемном участке.

За счет продуманного распределения нагрузки во время движения бульдозер уплотняет почву и при этом отсутствует риск проседания на мягком грунте

Конструктивная масса гусеничного трактора равна 11 т, при этом он имеет достаточно высокое значение тягового усилия – 6 т, а номинальный показатель – 9,5 т.

При повышении скорости значение тягового усилия пропорционально снижается. Так, например, уже на 5 передаче значение будет равно 5 т. Поэтому при передвижении с грузом, прицепное устройство следует эксплуатировать на пониженной передаче.

Силовой агрегат

Четырехцилиндровый двигатель с нераздельной КВЗ имеет мощность в 108 л. с. Но данные параметры можно достичь только при условии, что скорость вращения коленчатого вала будет не менее 1070 об/мин. Рабочий объем силового агрегата с массой в 2100 кг имеет поршень с диаметром в 14,5 см. Помимо всего мотор данной модели оборудован специальным «пусковиком» П23, оснащенным стартером. Что касается бака для топлива, то его объем достигает 235 л.

К отличительным характеристикам модели Т100 относится:

  • наличие в форсунках девяти распылителей вместо традиционного одного;
  • присутствие в фильтровой масленой системе центрифуги реактивного вида.

Благодаря низкому числу сжатия стало возможным упрощение запуска двигателя.

Трансмиссия, двигатель, кабина и ходовая

Трансмиссия

Трансмиссия модели трактора 100 с незначительными отличительными особенностями от предыдущей версии бульдозера С 100 в конструкции имеет сцепную муфту. Основной плюс данного элемента заключается в простоте его демонтажа. По факту трансмиссия выступает в качестве отдельного узла, поэтому коробка передач в данном случае применяется механического типа со следующими ступенями:

  • 5 режимов – вперед;
  • 4 – назад.

В реверсивной КПП 3-ходового типа используется коническая центральная передача, а для разворотов – сухая муфта. Ведомые дисковые устройства оборудовались фрикционными насадками, которыми управлять можно только посредством определенных серворычагов. Полужесткая ходовая часть включает несколько гусеничных тележек, а также балансирующее приспособление.

Рабочее место механизатора

Все версии бульдозера Т 100 оснащались кабиной, которая крепилась на жесткой раме. Но предшественник при этом отличался только формой. Современные специалисты расценивают салон спецтехники как недостаточно удобный для комфортной работы, хоть и во время пика популярности модели это не являлось главным критерием выбора.

Кабина водителя

Кабина модификации оборудовалась осветительным прибором, удобным водительским креслом, отопительной системой и принудительной вентиляцией. Последнее приспособление в комбинации с недостаточной шумоизоляцией являлось главной причиной повышенного шума внутри салона.

ВИДЕО: Обкатка в полевых условиях

Модельный ряд гусеничных тракторов Т-100

Челябинский тракторный завод на основе универсального трактора Т 100 разработал целое тракторное семейство из моделей различного назначения.

Т-100 Т 100

Базовый прототип, в котором отсутствует гидравлическое управление и устройство для фиксации подвесных приборов заднего типа. Установка приборов считается невозможной из-за того, что на месте крепежных элементов находится лебедка, которую можно увидеть на фото.

Интересно! Изначально новую версию должны были назвать С-100М, где первая буква означала «Сталин». Однако, в связи со свержением культа личности вождя в названии гусеничной машины «С» заменили на «Т».

Т-100 Б

Трактор разработан специально для езды по заболоченным местностям. Модель обладает высокими показателями проходимости за счет измененной схемы гусеничного покрытия.

Т-100-БГ

Модификация также является представителем болотохлдов. Она разработана на основе промышленной разновидности Т 100М-ГП.

Т-100-МГС

Данная версия выпускалась для работы в сельскохозяйственной и животноводческой отрасли. В спецтехнике имеется гидравлическое навесное устройство для монтажа разнообразных дополнительных приспособлений. Помимо этого, модель оснащена валом отбора мощности.

Т-100МГП

Промышленная версия спецтехники сельскохозяйственного предназначения. Она оборудована крепежными элементами для подвесных приборов, жесткой сцепкой и гидравликой. В данном случае можно устанавливать приспособления заднего типа, а также ВОМ.

Т-100М-ГП1

Традиционная модификация, основанная на базе предыдущей версии. Отличительная характеристика заключается в более легкой конструкции, поскольку в ней отсутствует кабина.

Т 1200-МЗГП

Модель имеет поворотные сервомеханизмы, которые облегчают процесс езды и значительно снижают степень усталости механизатора.

Т-100-Т

Версия предназначается для работы с трубопроводной системой разнообразных размеров.

Преимущества и недостатки тракторов Т-100

Производство модели 100 Т на двигателе ДТ завершилось уже давно. Это послужило причиной образования сложностей в поиске новых запчастей. Вторичный рынок переполнен модификациями тракторов данной серии, поэтому при наличие определенного опыта в разборе тракторов, можно купить вторую спецтехнику и при необходимости переставлять с нее запчасти в действующий трактор Сотку.

К преимуществам модификации относится:

  • совместимость модели с более 14 приспособлений сельскохозяйственного предназначения;
  • хорошая ремонтопригодность и простота в замене деталей;
  • неприхотливость к качеству топливной смеси и резервуарам.

Главным минусом данной модификации является отсутствие какой-либо комфортабельности в процессе работы.  Помимо всего следует отметить, что тяговое усилие при повышении скоростного режима уменьшается с 6000 кг до 2000. Этот фактор следует учитывать в первую очередь, особенно при работе на сложных почвах или при установке навесных приспособлений.

ВИДЕО: История создания бульдозера в СССР, тест-драйв, обзор

www.portalteplic.ru

Бульдозер Т-100 - технические характеристики трактора


Трактор T-100 давно снят с производства, но до сих пор работает в разных областях. Машина применяется на строительных площадках и горных разработках, в сельском хозяйстве и промышленности. При небольшой максимальной скорости она имеет внушительное тягловое усилие. Бульдозер T-100 – это образец надежности и рукотворный памятник советского машиностроения. Трактор отлично зарекомендовал себя во времена СССР:

  • на целине;
  • на строительстве Байкало-Амурской магистрали;
  • во время работы на Крайнем Севере;
  • в условиях песчаных бурь в Средней Азии.

Сфера применения трактора

Трактор Сотка – детище Челябинского тракторного завода. За свою многолетнюю историю это предприятие выпустило много прекрасной техники. T-100 — не исключение. Тяжелая гусеничная машина проектировалась как бульдозер с канатным регулированием отвала. Трактор применялся в строительстве и в промышленности. Позднее он был модифицирован и стал использоваться с целым набором навесного оборудования. Это открыло широкие возможности для применения трактора T-100 в сельском хозяйстве и горнодобывающей промышленности.

Трактор Т-100

Устройство бульдозера

Трактор T-100 имеет классическую бульдозерную сборку. У него двигатель расположен в передней части машины. Такое расположение двигателя считается классическим. Причем большая часть массы приходится на переднюю часть трактора, да и система охлаждения проще. Трансмиссия тоже находится в передней части.

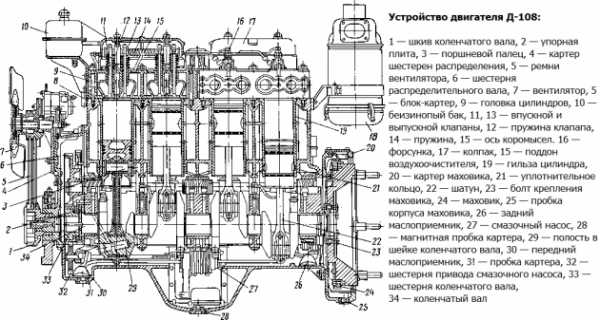

На T-100 устанавливался двигатель Д-108. Этот четырехцилиндровый двигатель имел нераздельную камеру сгорания, вертикальное расположение цилиндров и шестеренчатый топливный насос с центробежным регулятором.

Технические характеристики

На момент своего создания технические характеристики T-100 считались выдающимися. Они позволяли машине работать в самых сложных условиях.

Характеристика
Общий вес11 т
Длина опорной поверхности гусениц2,3 м
Величина дорожного просвета331 мм
Удельное давление на почву0, 47 кг/см²
Тягловое усилие10 т
Двигательдизельный
Подвескажесткая
Расположение кабинызаднее
Мощность двигателя108 л. с.
Генератор200 Вт
Напряжение сети12 B
Фары4 шт.
Скорость3–10 км/ч

Габариты трактора Т-100

Расход горючего

Расход топлива любой техники зависит от сложности выполняемой работы. Трактор T-100 не является исключением. При средней нагрузке машина использует не более одного литра дизельного топлива за час работы. Максимальный расход составляет менее двух литров в час. Из-за жесткой подвески, во время активной работы трактор может испытывать множество толчков, но из-за сравнительно низкой скорости эти толчки не имеют большой силы.

Схема установки топливного насоса двигателя Д-108

Трансмиссия трактора

Трансмиссия – это совокупность механизмов, которые соединяют двигатель с ведущими мостами. Трансмиссия T-100 фактически является самостоятельным узлом. В ее конструкцию входит сцепная муфта, которая хорошо демонтируется. У трактора механическая коробка передач – выбор и переключение скоростей производится вручную. У машины предусмотрено девять скоростей:

  • пять скоростей – движение вперед;
  • четыре скорости – перемещение назад.

Коробка передач T-100

Поворот трактора осуществляется специальной многодисковой сухой муфтой. Ведомые диски имеют фрикционные накладки. Они управляются специальными серво рычагами. Полужесткий ходовой механизм представлен гусеничными тележками. Балансировочные клапаны поддерживают постоянную разницу давления.

Кабина тракториста

Кабина T-100 установлена в задней части машины за двигателем. Она расположена на жесткой раме. Кабина оборудована мягким креслом, а также системами освещения и вентиляции. В ней есть прибор отопления.

Для своего времени она представляла довольно комфортабельное рабочее место, несмотря на то, что все приборы создают много шума. Но вот сегодня такие удобства, в сравнении с современной техникой, кажутся пережитком.

Кабина трактора Т-100 внутри

Видео по теме: Бульдозер Т-100


specnavigator.ru

технические характеристики, цены, фото и видео

В 1964 году с конвейера Челябинского автозавода сошел новый гусеничный трактор Т-100 массой 11000 кг.

Этот советский промышленный агрегат являлся полностью усовершенствованным вариантом по сравнению с раннее выпускавшимся трактором С-100: изменился мотор, кабина, форма капота, произошли преобразования электрооборудования, а также гусеничного механизма. Международная выставка в 1968 году обеспечила Т 100 золотую медаль.

Двигатель

Данный трактор имел дизельный двигатель Д-108 с показателем мощности 108 л.с., который оборудован пусковым мотором П-23 с наличием электростартера для запуска во время холодов. Объем бака для топлива – 235 л. У форсунок было 5 специальных отверстий для распыления в отличие от трактора С-100, где их число равнялось четырем.

Конструкция камеры сгорания была нераздельной и размещалась в корпусе поршня. Производитель предусмотрел более 10% запаса от крутящего момента для работы при суровых условиях. К тому же пуск облегчался за счет уменьшенной степени сжатия в Д-108. В состав масляного фильтра вошла реактивная центрифуга.

Трактор С 100 не обладал такой силовой тягой: мощность этой рабочей машины повысилась благодаря тому, что сгорание топлива происходило прямо в полости поршня, улучшалось смесеобразование.

Трансмиссия и механизм хода

Трансмиссионная система – механическая, оборудованная трехходовой коробкой передач, имевшая 5 передач переднего хода и 4 – заднего хода. Все элементы собраны в одном блоке. В отличие от трактора C-100 муфта сцепления располагалась отдельно: демонтаж сцепления можно было выполнять без снятия коробки передач.

В конической центральной передаче нижний вал коробки выполнен в цельном блоке с ведущей шестерней. Диапазон скорости: вперед 2,36-10,13 км/ч; назад 2,79-7,61 км/ч.


Цельнометаллическая рама трактора установлена на жесткую подвеску с гусеничными тележками, гусеницами и устройством для балансировки (рессора, имеющая две гибкие пластины). Основные узлы имеют стандартное расположение: двигатель впереди, кабина за ним. Гусеничная цепь находится на поддерживающих и опорных катках, имеет механизм регулировки и натяжения. Она представлена отдельными звеньями, которые скреплены между собой пальцами и втулками.

Кабина

Кабина силового агрегата отличалась от модели трактора С-100 своей формой и большей комфортностью: удобное сиденье, хорошее освещение, система отопления. Также была предусмотрена принудительная вентиляция. Однако при ее использовании в кабине сильно повышался уровень шумности. Здесь также располагались рычаги управления агрегатом, например, специальный рычаг для контроля сцепления.

Модификации

Изначально агрегат предназначался для эксплуатации с бульдозером ДЗ-53. После оснащения гидравлической системой бульдозер получил название ДЗ-54. Тракторным заводом г. Челябинска выпущено в то время 7 тракторных вариаций:

  1. Т-100: основной вариант, у которого отсутствовало гидрооборудование и навесное крепление сзади. Трансмиссионная часть корпуса оборудована лебедкой.
  2. Т-100 МГС: машина для сельскохозяйственных работ с гидравлическим оборудованием и задней навесной системой.
  3. Т-100 МГП. Эта модель оснащена гидравлической навеской спереди и жесткой задней сцепкой с отсутствием лебедки.
  4. Т-100 Б – болотоходный агрегат с увеличенной гусеничной площадью.
  5. Т-100 БГ: машина для прохождения по болотистой местности на базе Т-100МГП.
  6. Т-100 Т. Данный вариант использовался в качестве трубоукладчика, имевшего особые механизмы и приспособления.
  7. Т-100МЗГП: в целях улучшения маневренности агрегата обновленный поворотный механизм был оборудован сервоприводами.

Достоинства

Все вариации трактора имели неплохие показатели мощности, отличную проходимость, и крайне редко требовали ремонта.
Этот трактор уже давно не выпускается. Бульдозер Т-100 в 70-е годы он был достойным конкурентом техники крупных зарубежных компаний и эксплуатировался на стройках крупного назначения, например при возведении БАМа. Данный агрегат не нашел своего применения в сельском хозяйстве из-за слишком низкой скорости передвижения.

traktorspec.ru

Технические характеристики трактора С-100: история создания

Переход на мирные рельсы Челябинскому тракторному заводу давался сложно — с 1941 по 1946 годы выпуск всякой гражданской продукции на нем прекратился. И первая конверсионная модель трактора с 80-ти сильным движком получилась по-военному выносливой и неприхотливой.

При всех достоинствах «восьмидесятки», сходящей с конвейера до 1958 года, конструкция ее требовала доработки. Так появился трактор С-100, история создания которого берет свое начало с покупки в 1930-х годах лицензии на американский Caterpillar D6.

Трактор С-100 и Caterpillar D6

Интересно, что от своего предшественника «сотка» ушла недалеко. Главным образом их отличали усовершенствования мотора. У старого движка увеличили обороты до 1050 в минуту, изменили форму поршней, доработали конструкцию клапанного механизма, немного изменили цикл впрыска-выпуска, модернизировали форсунки и насос, увеличили радиатор, доработали вентилятор. Коленчатый вал получил более надежные опорные подшипники. Так получился мотор КДМ 100, выдававший номинальные 100 л.с. и 92 — гарантированные.

В ходе выпуска, закончившегося в 1963 году, на тракторе доработали и ходовку — опорные катки и направляющие колеса получили роликовые подшипники взамен архаичного скольжения.

Назначение, сфера применения

Гусеничная машина общего назначения. Проектировалась с учетом специфики как сельскохозяйственных, так и промышленных работ. Базовая модель предназначена для глубокого рыхления, плантажных задач, мелиорации, культивации, посева, пахоты, транспортировки грузов. Часто использовалась как землеройная машина. Может работать с прицепным и навесным оборудованием.

Особенности модели

Особенность мотора трактора С-100 в том, что в нем использовалось предкамерное смесеобразование. То есть форсунки осуществляли впрыск не непосредственно в цилиндр, а в отдельную камеру сгорания, ввинчивающуюся уже в головку цилиндра. Сгорание топливной смеси начиналось в этой камере, а затем уже переходило в цилиндр. Довольно стандартное техническое решение для той эпохи, позволявшее упростить конструкцию форсунок до предела, а также обеспечить устойчивую работу дизеля при небольших значениях компрессии.

Выхлопная труба пускового движка проходит через впускной коллектор основного двигателя, что улучшает пусковые характеристики дизеля.

Интересно устроена муфта сцепления. Она не постоянно замкнутая, а имеет два положения: рабочего и холостого хода. Управляется рычагом, находящимся рядом с ручкой переключения передач. Сама муфта соединена с основным валом при помощи безударного фрикциона из пяти пакетов резиновых планок. Это защищало ее от поломки при нарушении соосности валов.

Плюсом конструкции мотора служил его простой и устойчивый пуск. Даже в условиях крайнего севера процедура проходила без осложнений. Интересно, что после глубокой модернизации базовой конструкции получившаяся модификация Т-100 при общем улучшении эксплуатационных характеристик заводилась заметно хуже зимой.

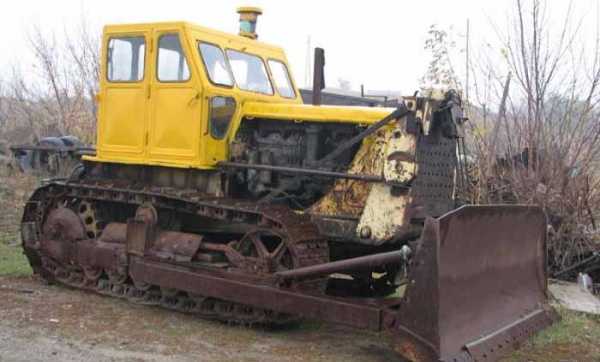

Трактор Т-100

Минус такой системы питания двигателя в повышенном потреблении топлива.

Муфта сцепления непостоянно замкнутая, отличается повышенной безопасностью — даже при не полностью выключенном рычаге реверса в момент запуска двигателя движение трактора исключается. Не говоря о большой надежности узла.

Вообще, вся конструкция максимально проста, ремонтопригодна и практична. Ничего сложного и ломкого, все регулируется предельно просто. Пускач с большой мощностью позволял не только заводить двигатель, но и работать самовытаскивателем — когда требовался минимальный ход.

Из минусов можно назвать только повышенный расход топлива (о чем уже говорилось), плохую эргономику кабины и слабое внимание к климатическим вопросам — все же деревянного верха с брезентовой покрышкой для комфорта водителя недостаточно. Но это по современным меркам.

Модификации машины

Вариантов трактора выпускалось немного и все они были похожи. Различались только длина базы и подвесная система:

  • С-100. Базовая модель, адаптированная для сельского хозяйства. Сухой вес трактора С-100 – 11400 кг. Полностью заправленного — 11850 кг. Длина гусеницы – 36 траков, давление на грунт – 0,5 кг/см2.
  • С-100Б. Болотоходная вариация с увеличенной базой. Количество траков увеличено до 40, ширина гусеницы больше. Давление на грунт снижено до 0,24. Ширина башмаков увеличена с 500 мм до 1000.
  • С-100БХ. Улучшенный вариант болотохода с дополнительной 6-ой скоростью вперед. Предусмотрено якорное устройство с лебедкой.
  • С-100ГС. Вариант машины с задним независимым агрегатным гидроприводом для работы с сельскохозяйственным инвентарем (прицепным, навесным). Количество траков в ленте – 37.
  • С-100ГП. Как и С-100ГС, но гидропривод расположен спереди, поскольку эта модификация предназначалась для промышленного применения. Переднее направляющее колесо имеет усиленную конструкцию. Также усилены рессоры. Максимальная масса трактора С-100 в вариации болотохода — 12100 кг.
  • Т-100. Базовая модель, подвергнутая глубокой модернизации. Улучшена эргономика рабочего места, снижен расход топлива до 180 г/л час. Вариация выпускалась с 1963 до 1983 гг.

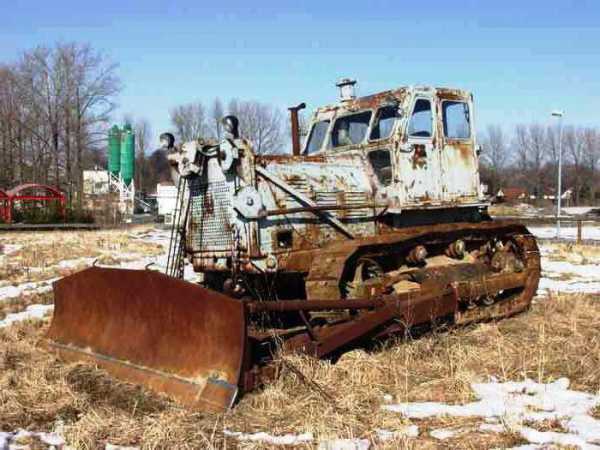

Модификация трактора С-100

Характеристики

У всех модификаций трактора С-100 технические характеристики примерно одинаковы. За исключением давления на грунт, длины базы и снаряженного веса.

Технические характеристикиЗначение
Номинальное тяговое усилие6000 кг
Тяговое усилие на первой передаче9000 кг
Тяговое усилие на максимальной передаче1500 кг
Ширина3260 мм
Высота3059 мм
ДлинаОт 4255 мм с прицепным в базовом варианте и до 5793 мм у модификации 100БХ
Число передач вперед/назад5/4
Диапазон скоростей вперед2,36-10,15 км/ч
Диапазон скоростей назад2,8-7,65 км/ч
ДвигательКДМ-100, четырехтактный дизель водяного охлаждения, бескомпрессорный, с предкамерным смесеобразованием
Расход топлива210 г/л час
Пусковой двигательБензиновый, четырехтактный, П46, 18 л.с.
Емкость топливного бака235 л
Нормальное давление масла1,7-2,5 кг/см2
Коробка передачТрехходовая, реверсивная, с конической главной передачей
Муфты поворотаСухие, многодисковые
ТормозаЛенточные, с фрикционными накладками

Эксплуатация машины

Эксплуатация машины затруднений не вызывала. Очень надежная и простая конструкция. Двигатель прощал некачественное топливо, спокойно относился к низкосортным маслам. На жестких грунтах быстро изнашивалась гусеничная лента.

При должном уходе и регулярном ТО, которое в основном заключалось в замене масла через каждые 250 моточасов, машины служили десятилетиями — некоторые трактора первых выпусков работают и сегодня.

Марина

Дата публикации:

Июнь 1, 2018

Рейтинг статьи:

Загрузка...

Понравилась статья?

Поделиться статьей


похожие статьи

ospetstehniki.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
