Тпп s термопара: Термопары тип S ТПП Платинородий Платина

Содержание

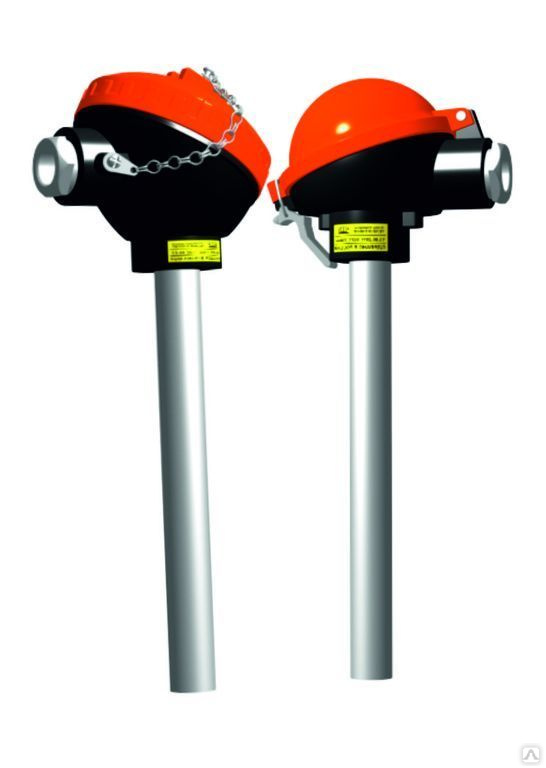

ДТПS термопары из благородных металлов

Термоэлектрические преобразователи ДТПS предназначены для измерения температур до 1300 °С в печах термообработки металлургической, стекольной промышленностей, машиностроения, при производстве строительных материалов (в т.ч. кирпича), керамики и др.

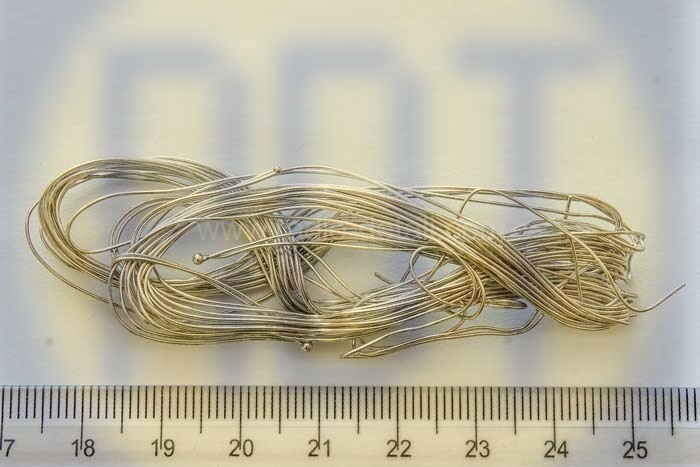

Термопары тип S (ТПП, платина — 10% родий/платина) по ГОСТ 8.585-2001.

Все типы термопар подробно описаны в наших статьях.

Отличительные особенности

Возможно кратковременное измерение температур до 1600 °С.
Высокая прочность, твердость, износо- и коррозионностойкость корундового чехла обеспечивают надежную защиту термопары.
Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Стандартный срок производства – от 7 рабочих дней.

Показатели надежности

ОВЕН ДТПS
0,95 за 8 000 часов	до +1300	1 год	2 года
Не нормируется	свыше +1300	—	—

Интервал между поверками 1 год.

Таблица конструктивных исполнений

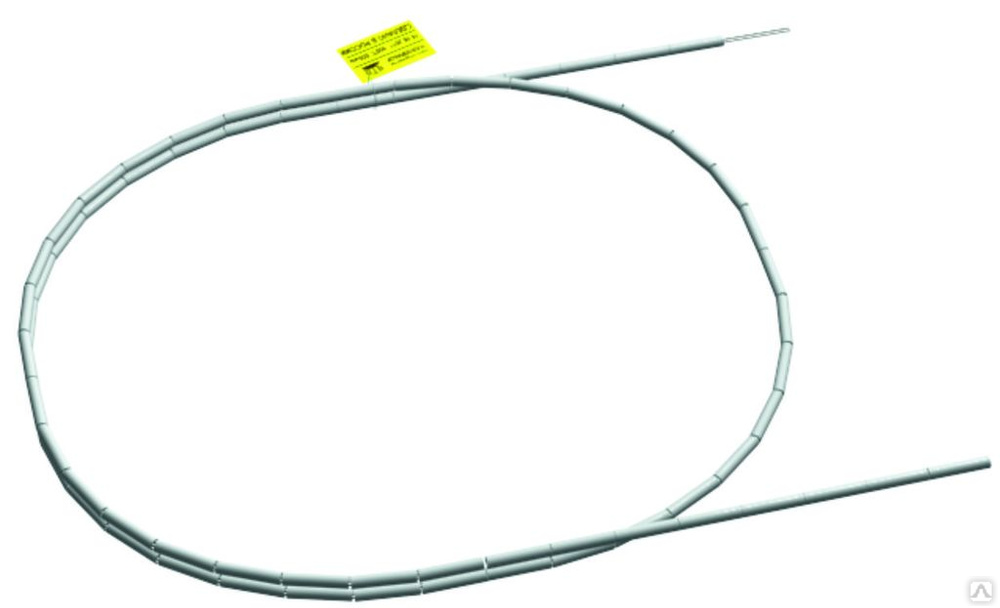

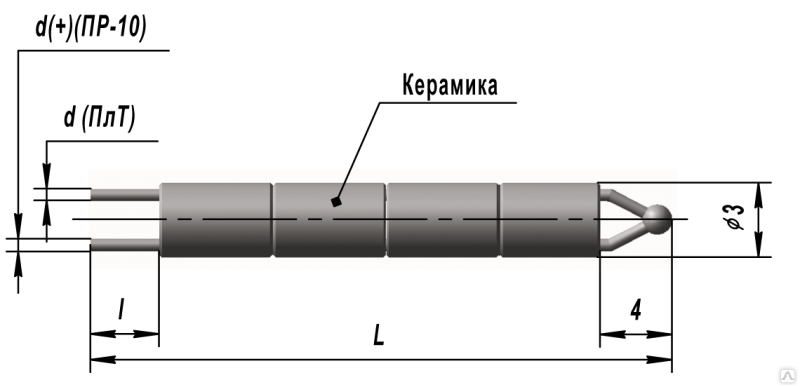

ДТПS021.1О-0,5/L	D ≤ 4,6 мм	неизолированный	платинородий – 0,4 мм платина – 0,5 мм	корунд CER795 (0…+1300 °С)	0,2…2 м
ДТПS021.1Э-0,5/L	D ≤ 4,6 мм	изолированный		корунд CER795 (0…+1300 °С)	0,2…2 м

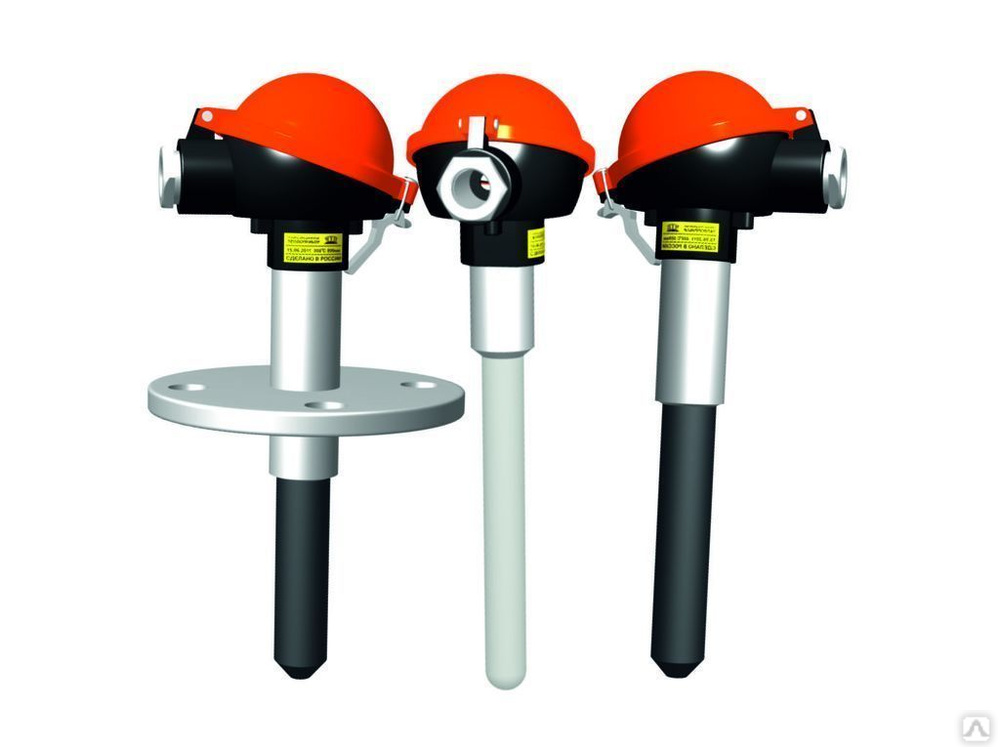

ДТПS145-0019. L	D = 12 мм D1 = 20 мм	изолированный		корунд CER795 (0…+1300 °С) металлическая коммутационная головка	250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 мм (длина монтажной части)
ДТПS155-0019.L	D = 20 мм D1 = 30 мм	изолированный

Примечания.

* Длина термопары L выбирается при заказе.

Для ДТПХ мод. 145, 155:

температура в зоне перехода от корундовой части к металлической не должна превышать 800 °С;
скорость нагрева корундового чехла не должна превышать 150 °С/мин, погружение в измеряемую среду – плавное.

Для датчиков ДТПХ145 и ДТПХ155 длина L2 – размер металлической части – варьируется в зависимости от общей длины монтажной части L. В таблице приведены типоразмеры L и L2.

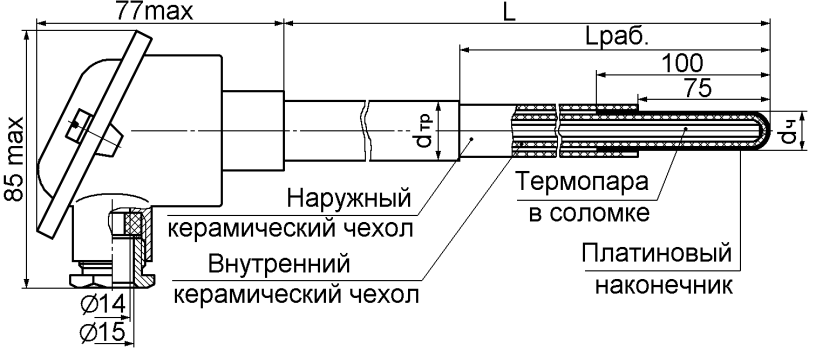

Конструктивные размеры монтажных частей ДТПХ145, ДТПХ155

250	80
320	80
400	80
500	80
630	80
800	200
1000	400
1250	650
1600	1000
2000	1400

Технические характеристики

Номинальная статическая характеристика	ТПП(S)
Рабочий диапазон измеряемых температур	0…+1300 °С
Класс допуска	2
Показатель тепловой инерции	Не более 5 с – для ДТПS021 Не более 50 с – для ДТПS145 Не более 90 с – для ДТПS155
Материал защитной арматуры	Корунд CER795/12Х18Н10Т

Модификации

Комплектность

Класс допуска и диапазон измерения преобразователей термоэлектрических ОВЕН ДТП

Документация

Статьи

Новости

Связанные приборы

Задать вопрос специалисту

Технический вопросПредложения/замечания по сайтуДругое

E-mail*

Компания

Телефон

Cообщение*

Добавить файлы

Опросный лист для выбора датчика температуры

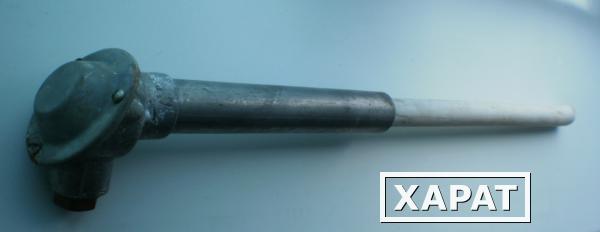

Преобразователь термоэлектрический ТПП-1888, ТПР-1888 термопара, ТПП 1888, ТПР 1888, ТПР-1788, ТПП-1788

Термопара платинородий – платиновая ТПП (ТПП-1788, ТПП-1888) предназначена для высокоточного измерения температуры.

По своей функциональности термопара ТПП-1788, ТПП-1888 соотвествует платинородий-платинородиевым термопарам ТПР-1788, ТПР-1888, но получает более достоверные температурные значения, имея сниженную чувствительность. Благодаря такой особенности эти Преобразователи термоэлектрические ТПП-1788, ТПП-1888 более дорогостоящие, чем ее предшественники ТПР (ТПР-1788, ТПР-1888).

Параметр / исполнение	ТПП-1788	ТПП-1888
Диапазон измеряемых t	от 0 °С до 1300 °С
Используемая арматура	корунд	без арматуры
L, мм	от 320 мм до 2000 мм	от 320 мм до 10000 мм

Рабочий диапазон измеряемых температур, °С
для ТПП-1888	от 0 до 1300
для ТПР-1888	от 600 до 1600
Литерное обозначение НСХ преобразования (ГОСТ 3044)
для ТПП-1888	S
для ТПР-1888	B
Класс (ГОСТ 6616)
для ТПП-1888	2
для ТПР-1888	2,3
Показатель тепловой инерции, с, не более	5

ТПП-1888 Класс 2 d = 0,3 мм	ТПР-1888 Класс 2 d = 0,3 мм	ТПР-1888 Класс 3 d = 0,3 мм	L, мм	l, мм	m, г
5Ц2. 822.042-20	5Ц2.822.042-51	5Ц2.822.042-82	320	20	15
5Ц2.822.042-21	5Ц2.822.042-52	5Ц2.822.042-83	400		23
5Ц2.822.042-22	5Ц2.822.042-53	5Ц2.822.042-84	500		30
5Ц2.822.042-23	5Ц2.822.042-54	5Ц2.822.042-85	630		35
5Ц2.822.042-24	5Ц2.822.042-55	5Ц2.822.042-86	800		45
5Ц2. 822.042-25	5Ц2.822.042-56	5Ц2.822.042-87	1000		50
5Ц2.822.042-26	5Ц2.822.042-57	5Ц2.822.042-88	1250	50	59
5Ц2.822.042-27	5Ц2.822.042-58	5Ц2.822.042-89	1600		76
5Ц2.822.042-28	5Ц2.822.042-59	5Ц2.822.042-90	2000		96
5Ц2.822.042-29	5Ц2.822.042-60	5Ц2.822.042-91	2500		120
5Ц2. 822.042-30	5Ц2.822.042-61	5Ц2.822.042-92	3150		151

Мы доставим Термопары платинородий-платиновые ТПР-1888, ТПП-1888 в срок, любой транспортной компанией на выбор.

ТПП-1888 Класс 2 d = 0,5 мм	ТПР-1888 Класс 2 d = 0,5 мм	ТПР-1888 Класс 3 d = 0,5 мм	L, мм	l, мм	m, г
5 Ц2.822.042	5Ц2.822.042-31	5Ц2.822.042-62	320	20	15
5Ц2. 822.042-01	5Ц2.822.042-32	5Ц2.822.042-63	400		23
5Ц2.822.042-02	5Ц2.822.042-33	5Ц2.822.042-64	500		30
5Ц2.822.042-03	5Ц2.822.042-34	5Ц2.822.042-65	630		35
5Ц2.822.042-04	5Ц2.822.042-35	5Ц2.822.042-66	800		45
5Ц2.822.042-05	5Ц2.822.042-36	5Ц2.822.042-67	1000		50
5Ц2. 822.042-06	5Ц2.822.042-37	5Ц2.822.042-68	1250	50	59
5Ц2.822.042-07	5Ц2.822.042-38	5Ц2.822.042-69	1600		76
5Ц2.822.042-08	5Ц2.822.042-39	5Ц2.822.042-70	2000		96
5Ц2.822.042-09	5Ц2.822.042-40	5Ц2.822.042-71	2500		120
5Ц2.822 .042-10	5Ц2.822.042-41	5Ц2.822.042-72	3150		151
5Ц2. 822.042-11	5Ц2.822.042-42	5Ц2.822.042-73	4000		195
5Ц2.822.042-12	5Ц2.822.042-43	5Ц2.822.042-74	4500		216
5Ц2.822.042-13	5Ц2.822.042-44	5Ц2.822.042-75	5000		241
5Ц2.822.042-14	5Ц2.822.042-45	5Ц2.822.042-76	5600		268
5Ц2.822.042-15	5Ц2.822.042-46	5Ц2.822.042-77	6300		305
5Ц2. 822.042-16	5Ц2.822.042-47	5Ц2.822.042-78	7100		342
5Ц2.822.042-17	5Ц2.822.042-48	5Ц2.822.042-79	8000		386
5Ц2.822.042-18	5Ц2.822.042-49	5Ц2.822.042-80	9000		434
5Ц2.822.042-19	5Ц2.822.042-50	5Ц2.822.042-81	10000		486

Термопреобразователи ТПП-1788 и ТПР-1788 предназначены для измерений t различных нейтральных и окисленных сред.

Рабочий диапазон измеряемых t, °С
для ТПП-1788	от 0 до 1300
для ТПР-1788	от 600 до 1600
Литерное обозначение номинальной статической характеристики (НСХ) преобразования (ГОСТ 3044)
для ТПП-1788	S
для ТПР-1788	B
Класс (ГОСТ 6616)
для ТПП-1788	2
для ТПР-1788	2,3
Показатель тепловой инерции, с, не более	80
Материал погружаемой части защитной арматуры
для рис. 1	корунд или окись бериллия
для рис.2( ТПП-1788 , ТПР-1788 )	KER 610, KER 530
Материал головки	сплав алюминиевый
Головка термопреобразователя водозащищенного исполнения

Степень защиты от пыли и влаги IP55

Термопреобразователи ТПП-1788 и ТПР-1788 изготавливаются в защитной арматуре.

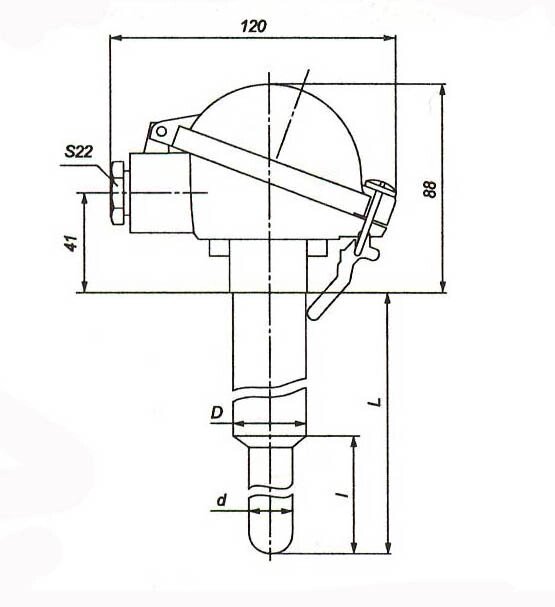

Обозначение	Рис.	Класс	НСХ	Размеры, мм				Материал погружаемой части	m, кг.
Обозначение	Рис.	Класс	НСХ	L	l	d	D	Материал погружаемой части	m, кг.
5Ц2. 822.041	1	2	S	320	250	8	14	Корунд	0,28
5Ц2.822.041-01				500	400	8	14		0,33
5Ц2.822.041-02				500		15	25		0,76
5Ц2.822.041-03				800					1,41
5Ц2.822.041-04				1000					1,92
5Ц2. 822.041-05				1250					2,51
5Ц2.822.041-06				1600					3,38
5Ц2.822.041-07				2000					4,21
5Ц2 .822.041-08		3	B	320	250	8	14		0,27
5Ц2.822.041-09				500	400	8	14		0,32
5Ц2.822.041-10				500		15	25		0,74
5Ц2. 822 .041-11				800					1,39
5Ц2.822.041-12				1000					1,87
5Ц2.822.041-13				1250					2,46
5Ц2.822.041-14				1600					3,33
5Ц2.822.041-15				2000					4,16
5Ц2.822.041-16		2		320	250	8	14		0,27
5Ц2.822.041-17				500	400	8	14		0,32
5Ц2. 822.041-18				500		15	25		0,74
5Ц2.822.041-19				800					1,39
5Ц2.822.041-20				1000					1,87
5Ц2.822.041-21				1250					2,46
5Ц2.822.041-22				1600					3,33
5Ц2.822.041-23				2000					4,16
5Ц2.822.041-24	1	2	S	320	250	8	14	Окись бериллия	0,28
5Ц2. 822.041-25				500	400	8	14		0,33
5Ц2.822.041-26				500		15	25		0,76
5Ц2.822.041-27				800					1,41
5Ц2.822.041-28				1000					1,92
5Ц2.822.041-29				1250					2,51
5Ц2.822.041-30				1600					3,38
5Ц2.822.041-31				2000					4,21
5Ц2.822.041-32		3	B	320	250	8	14		0,27
5Ц2. 822.041-33				500	400	8	14		0,32
5Ц2.822.041-34				500		15	25		0,74
5Ц2.822.041-35				800					1,39
5Ц2.822.041-36				1000					1,87
5Ц2.822.041-37				1250					2,46
5Ц2.822.041-38				1600					3,33
5Ц2.822.041-39				2000					4,16
5Ц2.822.041-40		2		320	250	8	14		0,27
5Ц2. 822.041-41				500	400	8	14		0,32
5Ц2.822.041-42				500		15	25		0,74
5Ц2.822.041-43				800					1,39
5Ц2.822.041-44				1000					1,87
5Ц2.822.041-45				1250					2,46
5Ц2.822.041-46				1600					3,33
5Ц2.822.041-47				2000					4,16

Обозначение термопары из благородного металла	Рис.	Класс	НСХ	Размеры, мм				Материал погружаемой части	m, кг.
Обозначение термопары из благородного металла	Рис.	Класс	НСХ	L	l	d	D	Материал погружаемой части	m, кг.
ПБВИ.405223.003	2	2	S	500	400	17	25	KER 610	0,85
ПБВИ.405223.003-01				800	600				1,10
ПБВИ. 405223.003-02				1000	800				1,20
ПБВИ.405223.003-03				1250					1,65
ПБВИ.405223.003-04				1600					2,25
ПБВИ.405223.003-05				2000					2,95
ПБВИ.405223.003-06		3	B	500	400	26	34	KER 530	1,25
ПБВИ.405223.003-07				800	600				1,90
ПБВИ. 405223.003-08				1000	800				2,10
ПБВИ.405223.003-09				1250					2,85
ПБВИ.405223.003-10				1600					3,80
ПБВИ. 405223.003-11				2000					4,95
ПБВИ.405223 .003-12		2		500	400				1,25
ПБВИ.405223.003-13				800	600				1,90
ПБВИ.405223.003-14				1000	800				2,10
ПБВИ. 405223.003-15				1250					2,85
ПБВИ.405223.003-16				1600					3,80
ПБВИ.405223.003-17				2000					4,95

Ключевые фразы: Преобразователь термоэлектрический производство, термопара ТПП купить, термопреобразователь ТПП-1788 высокотемпературный, ТПП-1788 свыше 1000 градусов, ТПР-1788 термо пара, Термопара платинородий – платиновая ТПП в Украине, ТПП-1788 Харьков, ТПП-1888 Киев, ТПП-1788 для высокоточного измерения температуры, ТПП-1788 луцк, ТПП-1888 львов, ТПР-1788 чернигов, ТПР-1888 черкассы, термаметрия ТПП-1788, ТПП-1888 Днепропетровск цена грн.

Hits: 8961
ПОХОЖИЕ ТОВАРЫ:
1. Измеритель — регулятор одноканальный ТРМ1. Терморегулятор ТРМ-1 Щ1.У.
  Р
  Терморегулятор ТРМ 1 (ТРМ1А) предназначен для регистрации, измерения, регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании
2. Кран шаровый фланцевый 11с42п (КШ-50) для АЗС. 25, 32, 40, 50, 65, 80, 100, 150, 200 мм
  Кран шаровый запорный стальной 11с42п используется на нефтебазах, АЗС, жилищно-коммунальных хозяйствах, производственных предприятиях Украины для перекрывания потока воды, природного газа, нефтепродуктов, инертных газов.
3. Термометры биметаллические игольчатые ТБИ (ТБИ-25, ТБИ-40). Термометр цифровой WT-1, ТР-3001
  - Назначение: Измерение температуры путем погружения иглы термометра в измеряемую среду (грунт, асфальт, фарш, газон, раствор)
  Термометр цифровий ТР-3001 (-50+300) 600,00 грн. , Термометр ТБИ-40-250 -0+200- 2,5 600,00 грн. , Термометр цифровий голчастий WT-1 (-50+300) 600,00 грн.
4. Термопреобразователи ТСМ-0, ТСП-0, ТХК-0, ТЖК-0, ТХА-0 (датчики температуры) погружные (группа 0)
  Назначение: измерения температуры окружающей среды, жидких, газообразных и сыпучих химически неагрессивных сред, а также поверхности твердых тел во всех отраслях промышленности.

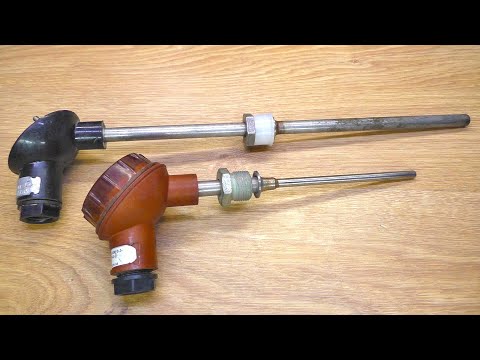

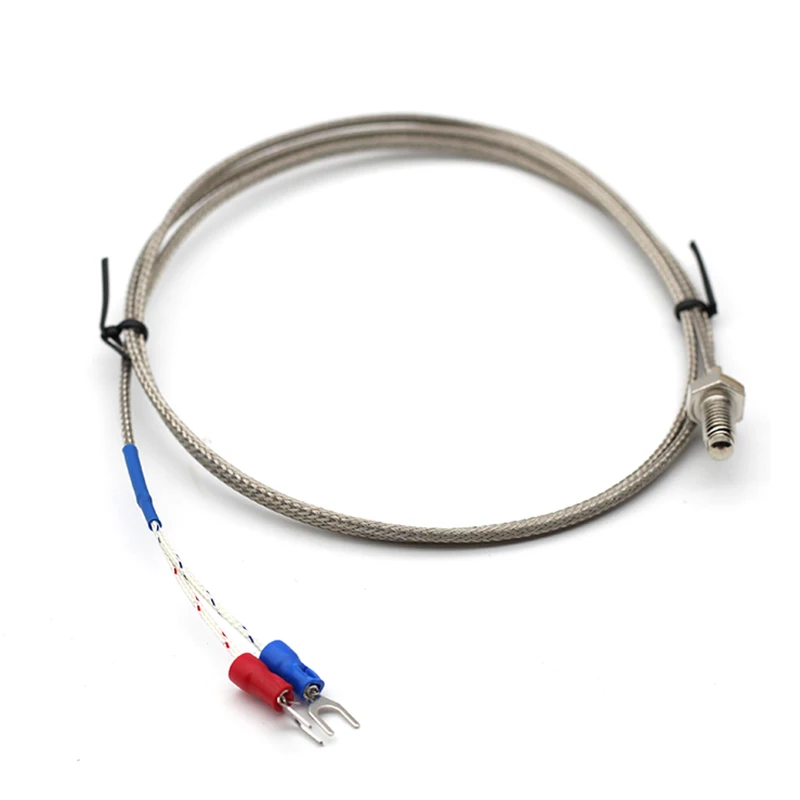

Что такое термопара?

Термометры сопротивления представляют собой полностью пассивные чувствительные элементы, для работы которых в качестве датчиков температуры требуется подача электрического тока от внешнего источника. Однако термопары генерируют собственный электрический потенциал. В некотором смысле это делает системы с термопарами более простыми, поскольку устройству, принимающему сигнал термопары, не нужно подавать электроэнергию на термопару.

Это также делает системы с термопарами потенциально более безопасными, чем термометры сопротивления, в приложениях, где в атмосфере могут присутствовать взрывоопасные соединения, поскольку уровни мощности, генерируемые термопарой, как правило, меньше, чем уровни мощности, рассеиваемые термометром сопротивления. Автономный характер термопар также означает, что они не страдают от такого же эффекта «самонагревания», как термометры сопротивления.

С другой стороны, однако, схемы с термопарами более сложны и проблематичны, чем схемы RTD, потому что генерация напряжения фактически происходит в двух разных местах внутри цепи, а не просто в точке измерения. Это означает, что принимающая схема должна «компенсировать» температуру в другом месте, чтобы точно измерить температуру в нужном месте.

Хотя термопары обычно не так точны, как термометры сопротивления, они более прочны, имеют более широкий диапазон измерения температуры и их проще производить в различных физических формах.

Соединения из разнородных металлов

Когда два провода из разнородных металлов соединяются вместе на одном конце, на другом конце возникает напряжение, приблизительно пропорциональное температуре. Другими словами, соединение двух разных металлов ведет себя как чувствительная к температуре батарея. Эта форма электрического датчика температуры называется термопарой:

Это явление дает нам простой способ электрического определения температуры: просто измерьте напряжение, создаваемое переходом, и вы сможете определить температуру этого перехода. И все было бы так просто, если бы не неизбежное последствие электрических цепей: когда мы подключаем какой-либо электрический прибор к проводам термопары, мы неизбежно получаем еще один спай разнородных металлов.

Следующая схема показывает этот факт, где соединение железо-медь J1 обязательно дополняется вторым соединением железо-медь J2 противоположной полярности: будет генерировать напряжение, связанное с температурой. Обратите внимание, что соединение J2, необходимое для того простого факта, что мы должны каким-то образом соединить наш вольтметр с медным проводом с железным проводом, также является соединением из разнородного металла, которое также будет генерировать напряжение, связанное с температурой.

Далее обратите внимание на то, что полярность соединения J2 отличается от полярности соединения J1 (железо = положительно, медь = отрицательно). Третье соединение (J3) также существует между проводами, но оно не имеет значения, поскольку представляет собой соединение двух одинаковых металлов, которое вообще не создает температурно-зависимого напряжения.

Наличие этого второго перехода, генерирующего напряжение (J2), помогает объяснить, почему вольтметр регистрирует 0 вольт, когда вся система находится при комнатной температуре: любое напряжение, генерируемое переходами железо-медь, будет одинаковым по величине и противоположным по полярности, в результате чего чистое (суммарное) напряжение равно нулю. Только когда два перехода J1 и J2 находятся при разных температурах, вольтметр вообще зарегистрирует какое-либо напряжение.

Математически это соотношение можно выразить следующим образом:

В _{измерительный прибор} = В _J1 − В _J2

Если измеряемое (J1) и эталонное (J2) напряжения перехода противоположны друг другу, то только вольтметр «видит» разницу между этими двумя напряжениями.

Таким образом, термопарные системы представляют собой принципиально дифференциальные датчики температуры. То есть они обеспечивают электрическую мощность, пропорциональную разнице температур между двумя разными точками. По этой причине соединение проводов, которое мы используем для измерения интересующей температуры, называется измерительным соединением, а другое соединение (которое мы не можем исключить из схемы) называется эталонным соединением (или холодным соединением, поскольку оно обычно находится на более низкая температура, чем место соединения измерения процесса).

Большая часть сложности термопар связана с напряжением холодного спая и с тем, как мы должны справляться с этим (нежелательным) потенциалом при использовании термопары в качестве измерительного устройства. Для большинства практических применений мы просто хотим измерить температуру в одном месте, а не разницу температур между двумя точками, что, естественно, делает термопара. Существует ряд различных методов решения этой проблемы — заставить дифференциальный датчик температуры работать как одноточечный датчик температуры — и мы рассмотрим наиболее распространенные методы в этом разделе.

Как студенты, так и работающие профессионалы часто находят эту концепцию эталонного соединения и ее эффектов бесконечно запутанными. Мой совет сбитым с толку: вернитесь к простой схеме медно-железных проводов, показанной ранее в качестве «отправной точки», а затем выведите ее поведение из первых принципов. Мы знаем, что соединение разнородного металла создает напряжение с температурой.

Мы также знаем, что для того, чтобы сделать полную цепь из железа и медной проволоки, где-то еще в той же цепи должен быть второй переход железо-медь, полярность которого обязательно противоположна первой. Если мы назовем первый переход железо-медь J1, а второй переход J2, мы обязательно должны заключить, что чистое напряжение, зарегистрированное вольтметром в этой цепи, будет V _J1 − V _J2 .

Все цепи термопар, как простые, так и сложные, обладают этим фундаментальным свойством. Мысленное построение простой цепи из двух проводов из разнородного металла, а затем выполнение «мысленных экспериментов», чтобы увидеть, как эта цепь будет вести себя с этими соединениями при одинаковой температуре, а также при разных температурах, — это лучший способ, который я могу предложить любому человеку для понимания термопар. . Учащиеся особенно склонны справляться со сложностью путем запоминания: запоминания крылатых фраз и формул, таких как V _метр = V _J1 − V _J2 . Это плохой механизм преодоления трудностей, поскольку он создает иллюзию понимания без всякого содержания.

Настоящий секрет заключается в том, чтобы понять, почему схема термопары действует так, а не иначе, а это можно узнать только на практике. В оставшейся части этого раздела, когда мы исследуем компенсацию холодного спая, как интерпретировать измерения напряжения в цепях термопары и как имитировать термопары при температуре, продолжайте возвращаться к этой простой схеме медно-железного провода, чтобы освежить ваше понимание того, как и почему термопара схемы ведут себя. Если вы поймете эту фундаментальную концепцию, все остальное станет для вас понятным. Если вас постоянно смущают схемы термопар, значит, вы еще не до конца понимаете эту базовую схему, и вам нужно вернуться к ней и обдумать, пока не поймете.

Типы термопар

Существует множество различных типов термопар, каждый из которых имеет свой цветовой код для проводов из разнородных металлов. Вот таблица, показывающая наиболее распространенные типы термопар и их стандартные цвета, а также некоторые отличительные характеристики типов металлов, помогающие определить полярность, когда цвета проводов не видны четко:

Типы S и B используют платину или платину. -проволока из сплава родия, с различным легированием, отличающим положительные от отрицательных проводов. Иногда тип B окрашен в зеленый и красный цвета, а не в серый и красный.

Обратите внимание, что отрицательный (-) провод каждого типа термопары имеет красный цвет. Хотя это может показаться устаревшим для тех, кто знаком с современной электроникой (где красный и черный обычно представляют собой положительный и отрицательный полюсы источника питания постоянного тока соответственно), имейте в виду, что цветовая маркировка термопары на самом деле предшествовала окраске проводов электронного источника питания!

Помимо различных рабочих температурных диапазонов, эти типы термопар также различаются атмосферой, которую они могут выдерживать при повышенных температурах. Термопары типа J, например, из-за того, что один из типов проводов является железным, будут быстро подвергаться коррозии в любой окислительной атмосфере. Термопары типа K подвергаются воздействию восстановительной атмосферы, а также серы и цианида. Термопары типа T ограничены по верхней температуре окислением меди (очень химически активный металл в горячем состоянии), но достаточно хорошо выдерживают как окислительную, так и восстановительную атмосферу при более низких температурах, даже во влажном состоянии.

Последнее замечание относительно типов термопар, показанных в этой таблице, заключается в том, что указанные диапазоны температур являются приблизительными и зависят от предполагаемой точности измерения. Возможно, придется оставаться в более ограниченном диапазоне температур, чем показано в этой таблице, если от термопары требуется определенный минимальный уровень точности. Для получения подробной информации обратитесь к данным производителей!

Авторы: Тони Р. Купхалдт — Лицензия Creative Commons Attribution 4. 0

Будьте первыми, кто получит эксклюзивный контент прямо на вашу электронную почту.

Обещаем не спамить. Вы можете отписаться в любое время.

Неверный адрес электронной почты

Что такое компенсация холодного спая для датчика термопары?

Когда требуются точные измерения термопары, общепринятой практикой является соотнесение обоих ветвей с медным проводом в точке замерзания, чтобы медные провода можно было подключить к прибору для считывания ЭДС из-за холодного спая. Эта процедура позволяет избежать возникновения термоЭДС на клеммах считывающего прибора. Изменения температуры холодного спая влияют на выходной сигнал, и практические приборы должны быть снабжены средствами для устранения этого потенциального источника ошибки.

Рисунок 1

Генерируемая ЭДС зависит от разницы температур, поэтому для проведения измерений необходимо знать эталон. Это схематически показано на рис. 1, и его можно выполнить, поместив эталонный спай в ванну с ледяной водой при постоянной температуре 0°C (32°F).

Поскольку ледяные ванны часто неудобны в обслуживании и не всегда практичны, часто используются несколько альтернативных методов.

Основной принцип компенсации холодного спая заключается в том, что для расчета температуры горячего спая необходимо знать температуру холодного спая. Это связано с тем, что напряжение, генерируемое в цепи термопары, пропорционально разности выводов между горячим и холодным спаем.

Основное уравнение для этого:

E _ЭДС = −S∆T = S(T _{ГОРЯЧАЯ} − T _{ХОЛОДНАЯ} ), где:

E _ЭДС напряжение на выходе термопары
S — это температурно-зависимое свойство материала, известное как коэффициент Зеебека (для термопары типа K это примерно 4,1 мкВ/°C между 0°C и 1000°C)
T _COLD температура холодного спая
T _{ГОРЯЧАЯ} — температура горячего спая (это то, что вы хотите знать!)

Преобразование этого уравнения для T _HOT дает:

Метод электрического моста

В этом методе обычно используется самокомпенсирующийся холодный спай. электрическая мостовая схема, как показано на рис. 2. Эта система включает в себя термочувствительный элемент сопротивления (RT), который находится в одном ветвь мостовой сети и термически интегрированная с холодом перекресток (Т2). Мост обычно питается от ртути. батарея или стабильный постоянный ток источник питания. Выходное напряжение пропорционально к дисбалансу, созданному между предварительно установленным эквивалентным заданием температура в точке (T2) и горячем спае (T1). В этой системе может быть выбрана эталонная температура 0° или 32°F.

Как температура окружающей среды вокруг холодного спая (T2) меняется, появляется термически сгенерированное напряжение и выдает ошибку в выход. Однако автоматическое равное и противоположное напряжение вводится последовательно с тепловой ошибкой. Это отменяет погрешность и поддерживает эквивалентную температуру холодного спая в широком диапазоне температур окружающей среды с высокой степенью точности. Интегрируя медные выводы с холодным спаем, термопара сам материал не подключен к выходному терминалу измерительное устройство, тем самым исключая вторичные ошибки.

Метод термоэлектрического охлаждения

Omega¨ TRC Thermoelectric Эталонная камера ice pointTM опирается на фактическое равновесие льда и дистиллированной, деионизированной воды и атмосферного давления для поддержания нескольких эталонных лунок точно при 0°C. Колодцы вытянуты в герметичную цилиндрическую камеру, содержащую чистую дистиллированная, деионизированная вода.

Наружные стенки камеры охлаждаемые термоэлектрическими охлаждающими элементами, вызывающими замерзание воды в ячейке для работы в качестве эталона холодного спая. Увеличение объема при замораживании льда оболочка на клеточной стенке ощущается расширением меха который приводит в действие микропереключатель, обесточивающий охлаждающий элемент. Попеременное замораживание и оттаивание ледяной оболочки точно поддерживает температуру окружающей среды 0°C вокруг эталонных лунок. Приложение схема показана на рис. №3.

Полностью автоматическая работа устраняет необходимость частого внимания требуются обычные ледяные ванны. Показания термопары могут быть сняты непосредственно из справочных таблиц ледовых точек без внесения поправок на справку температура соединения.

Использование эталонной камеры

Портативная эталонная калибровочная камера Ice Point™
Новая эталонная камера ice point™ TRCIII-A — последнее дополнение к линейке эталонных калибровочных приборов OMEGA. Эталонная камера TRCIII-A ice point™ основана на равновесии льда и дистиллированной деионизированной воды при атмосферном давлении для поддержания температуры шести эталонных скважин точно при 0°C.

Любая комбинация термопар может быть используется с этим прибором, просто вставив эталонные спаи в эталонных скважинах. Калибровка другого типа температуры также могут быть выполнены датчики при 0°C. Ссылки на обогреваемые печи: В двойной печи используются две печи с регулируемой температурой. для имитации эталонных температур точки льда, как показано на рис. 4. Две печи используются при разных температурах, чтобы получить эквивалент низкой эталонной температуры, отличной от температуры той или иной печи.

Например, выводы термопары типа К зонд соединены с печью на 150° для производства Chromega¨-Alomega¨ и переход Alomega-Chromega при 150 ° F (2,66 мВ каждый).
