Тормозная фрикционная лента – Лента фрикционная тормозная — Лента фрикционная, тормозная. Толщина 4

Содержание

Фрикционная лента — Лента фрикционная в основном используется для задержки торможения и передачи мощности (сцепления), для машин, обладающих большой мощностью.

Фрикционные ленты, 4-х типов, в бухтах (рулонах).

Лента фрикционная в основном используется для задержки торможения и передачи мощности (сцепления), для машин, обладающих большой мощностью, таких  как экскаваторы, роторные, судовые двигатели и якоря, морские лебедки, портовые краны, разрывные машины, зонды, поднимающие строительные машины, лифты, роторные экскаваторы, машины для сельского

и лесного хозяйства и др.


Лента фрикционная, ЧЁРНОГО цвета , изготавливается по ГОСТ 15960-96, нешлифованная, вальцованная, черная тормозная лента.
Применяется в тормозных фрикционных узлах машин и механизмов при сухом трении с поверхностной температурой трения до +200°С, работающих при давлении до 1,5 МПа.
Ленты данного типа выпускаются толщиной от 5 мм до 10 мм и шириной от 40 мм до 160 мм.

Лента фрикционная, КРАСНОГО цвета , изготавливается по ГОСТ 15960-96 и по ТУ 2571-050-00149363-96, износостойкая вальцованная красная тормозная лента, с измельченной латунной стружкой.

Применяется в тормозных фрикционных узлах машин и механизмах при сухом трении материала с поверхностной температурой трения до +200°С, работающих при давлении от 1,5 до 2,5 МПа. Данный тип ленты отличается повышенной эластичностью, возможностью использования в тормозных устройствах с различным радиусом кривизны поверхности трения.
Ленты данного типа выпускаются толщиной от 5 мм до 10 мм и шириной от 50 мм до 160 мм.

Лента фрикционная, КОРИЧНЕВОГО цвета, АРМИРОВАННАЯ латунной проволокой , асбестовая, изготавливается по ГОСТ 1198-93 и представляет собой тканую асбестовую полосу, изготовленную переплетением асбестовых нитей, армированных проволокой, пропитанную масляной эмульсией на основе олифы натуральной.
Применяется в качестве накладок в тормозных и фрикционных узлах машин и механизмов с поверхностной температурой трения до 300°С, работающих при давлении до 5 МПа и сухом трении.
Ленты данного типа выпускаются толщиной от 4 мм до 14 мм и шириной от 13 мм до 200 мм.
Асбестосодержащая тормозная лента, армированная латунной проволокой, на тканой основе, с масляной пропиткой . Обладает следующими физико-механическими показателями: коэффициент сухого трения 0,45 — 0,60 по чугуну СЧ; линейный износ не более 0,11 мм по чугуну СЧ; плотность -1,45 -1,65 г/куб.см. Преимущества армированной ленты феродо неоспоримы: устойчивость на изгиб; отсутствие трещин и разорванных нитей; увеличение массы при воздействии воды и масла не более 12%.

Изготавливаем также под заказ фрикционные ленты УВЕЛИЧЕННЫХ РАЗМЕРОВ: толщиной до 20 мм, и шириной до 350 мм.

Лента фрикционная, БЕЗАСБЕСТОВАЯ , полуэластичная, произведена из твердо-волокнистой натуральной и искусственной ткани с включениями латунной проволоки, стабилизирующей торможение с рабочей поверхностью.
За счет внедрения в волокнистую ткань специально разработанной синтетической смолы повышаются тормозные свойства материала, его стабильность и износостойкость.
Применяется в тормозных фрикционных узлах машин и механизмах с диапазоном использования: кратковременный перегрев до 230 °С, максимально продолжительная работа до 150 °С; работающих при максимальном рабочем давлении до 10 МПа.
Ленты данного типа выпускаются толщиной от 4 мм до 30 мм и шириной от 50 мм до 550 мм.

*

Более подробно  (ЖМИТЕ  СЮДА)

www.ds66.ru

ЛАТ 2, ЭМ 1, ЭМ 2, ЭМ 3 Ленты тормозные

Описание

Тормозная лента —  это маток длинной, изготовленной из асбестовых материалов с армирующим элементом (латунной проволокой или другим материалом), пропитанной масленой смесью ленты, предназначенной для тормозных механизмов и для механизмов фрикционных передач, с большим коэффициентом трения и высокими температурами.

Тормозная лента ЛАТ-2

Тормозная лента ЛАТ 2 (лента асбестовая тормозная) изготавливается двух типов, из асбестового или же тканево-асбестового материала с использованием армирующей проволокой из латуни или другого прочного метала, сама лента пропитывается специальным масляным раствором.

Применяют ее как накладку в фрикционных или механизмах торможения и тормозных узлах, предназначенных для работы в условиях с высоким давлением, до  5 МПа, и при высоких температурах, как правило возникающих при торможении, до плюс 300 о С. Для районов с высоким уровнем влажности изготавливают ленту тормозную ЛАТ с фунгицидом.

Требования к свойствам ленты тормозной Лат-2

Наименование Значение
Толщина 4 – 12 мм
Ширина  1,3 – 20 см
Максимальное давление 5 МПа
Максимальная температура 300 о С
Коэффициент сухого трения 0,45 – 0,6 СЧ
Линейный износ не более 0,11 мм
Масса материала не более 1,65 г/см3
Поглощение влаги в соотношении с массой ленты не более 12 %

Тормозная лента ЭМ-1, ЭМ-2, ЭМ-3

Тормозная лента ЭМ-1, ЭМ-2, ЭМ-3 (эластичный материал ЭМ-1 ГОСТ 15960-96) сделана на основе асбеста и подразделяется как вальцованная фрикционная лента. Необходима для производства фрикционных накладок о которых мы писали выше и специальных тормозных лент. В ленте есть вальцованный материал, он имеет преимущество в большой эластичности и из-за этого свойства часто используют в тормозных механизмах непосредственно на поверхности трения, даже если их радиус имеет колебание кривизны.

Свойства:

Свойство ленты ЭМ-1 ЭМ-2 ЭМ-3
Минимальная рабочая температура — 60 °C — 60 °C — 60 °C
Максимальная рабочая температура при трении 200 °C 200 °C 200 °C
Величина линейного износа при трении по стали марки 45  0,12 мм
Минимальный коэффициент трения по углеродистой стали (марки 45) 0,44 0,44 0,44
Плотность  2150 кг/м2
Максимальное рабочее давление 1,5 МПа 2,5 МПа 0,8 МПа
Коэффициент трения по серому чугуну (марки СЧ-15) 0,4 – 0,6  0,4 – 0,6 0,4 – 0,6
Максимальный линейный износ при трении по серому чугуну (СЧ-15) 0,88 мм

nvph.ru

Лента фрикционная

ЛЕНТА ФРИКЦИОННАЯ, — в основном используется для задержки торможения и передачи мощности (сцепления), для машин, обладающих большой мощностью, таких как экскаваторы, роторные, судовые двигатели и якоря, морские лебедки, портовые краны, разрывные машины, зонды, поднимающие строительные машины, лифты, роторные экскаваторы, машины для сельского и лесного хозяйства и др.

Широкое применение находит в угольной промышленности, цементной промышленности, судостроении, судоходстве и др.

*

Ленты фрикционные изготавливаются 3-х типов, отличающихся составом, физико-механическими свойствами и техническими параметрами, выпускаются в бухтах (рулонах) по 8 — 9 погонных метров, толщиной от 4 мм до 14 мм и шириной от 15 мм до 200 мм.

*

Лента фрикционная тормозная, ЧЁРНОГО цвета, изготавливается по ГОСТ 15960-96, нешлифованная, вальцованная, черная тормозная лента.

Применяется в тормозных фрикционных узлах машин и механизмов при сухом трении с поверхностной температурой трения до +200°С, работающих при давлении до 1,5 МПа.

Ленты данного типа выпускаются толщиной от 5 мм до 10 мм и шириной от 40 мм до 160 мм.

*

Лента фрикционная тормозная, КРАСНОГО цвета, изготавливается по ГОСТ 15960-96 и по ТУ 2571-050-00149363-96, износостойкая вальцованная красная тормозная лента, с измельченной латунной стружкой.

Применяется в тормозных фрикционных узлах машин и механизмах при сухом трении материала с поверхностной температурой трения до +200°С, работающих при давлении от 1,5 до 2,5 МПа. Данный тип ленты отличается повышенной эластичностью, возможностью использования в тормозных устройствах с различным радиусом кривизны поверхности трения.

Ленты данного типа выпускаются толщиной от 5 мм до 10 мм и шириной от 50 мм до 160 мм.

*

Лента фрикционная тормозная, КОРИЧНЕВОГО цвета, АРМИРОВАННАЯ латунной проволокой, асбестовая, изготавливается по ГОСТ 1198-93 и представляет собой тканую асбестовую полосу, изготовленную переплетением асбестовых нитей, армированных проволокой, пропитанную масляной эмульсией на основе олифы натуральной.

Примененяется в качестве накладок в тормозных и фрикционных узлах машин и механизмов с поверхностной температурой трения до 300°С, работающих при давлении до 5 МПа и сухом трении.

Ленты данного типа выпускаются толщиной от 4 мм до 14 мм и шириной от 13 мм до 200 мм.

*

Асбестовая, тканная, тормозная лента, армированная латунной проволокой с масляной пропиткой. Обладает следующими физико-механическими показателями: коэффицент сухого трения 0,45 — 0,60 по чугуну СЧ; линейный износ не более 0,11 мм по чугуну СЧ; плотность -1,45 -1,65 г/куб.см. Пеимущества армированной ленты феродо неоспоримы: устойчивость на изгиб; отсутствие трещин и разорванных нитей; увеличение массы при воздействии воды и масла не более 12%.

*

Изготавливаем также под заказ фрикционные ленты УВЕЛИЧЕННЫХ РАЗМЕРОВ: толщиной до 20 мм, и шириной до 350 мм.



oaokzpo.ru

Для чего она необходима. Принцип работы.

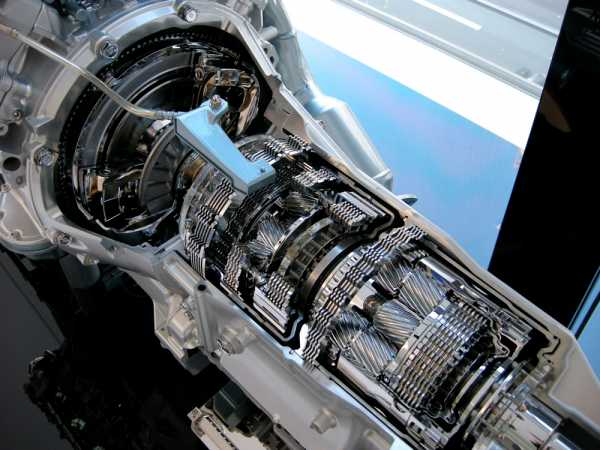

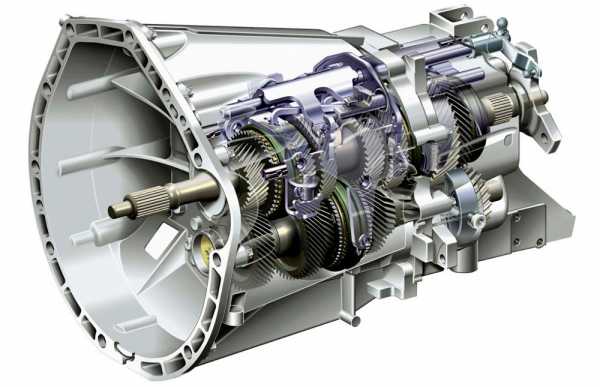

Автоматическая коробка передач – достаточно сложный в техническом плане узел: в него входит гидроблок,тормозная лента АКПП, фрикционы, и др. И со временем эта сложность только увеличивается: производители стремятся сделать свою продукцию более надежной и комфортной. В частности, они стараются побороть такую известную проблему АКПП, как толчки при переключении передач. Устранение этого недостатка и является тем, для чего тормозная лента в АКПП необходима.

Что делает тормозная лента

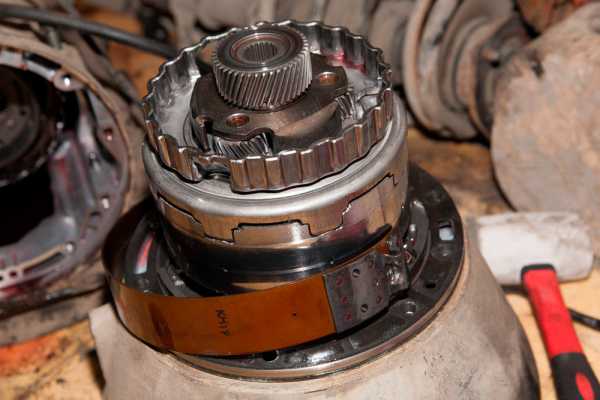

Тормозная лента АКПП служит для кратковременной блокировки элементов планетарного механизма АКПП. Лента фиксируется на корпус коробки, ее конструктивные особенности обеспечивают надежное удержание на требуемый период времени.

Как работает тормозная лента

Принцип, по которому лента фиксирует планетарный механизм, похож на таковой для тормозных башмаков. Когда лента в коробке «отпускается», происходит смягчение толчка, сопровождающего смену АКПП передаточных чисел, так как фиксировавшемуся ею элементу планетарного ряда сообщается вращение, по направлению противоположное вектору силы торможения самой ленты. Происходит все очень быстро, буквально за доли секунды.

Лента имеет два конца:

  • один закреплен на корпусе коробки;
  • второй конец ленты соединен с поршнем сервопривода.

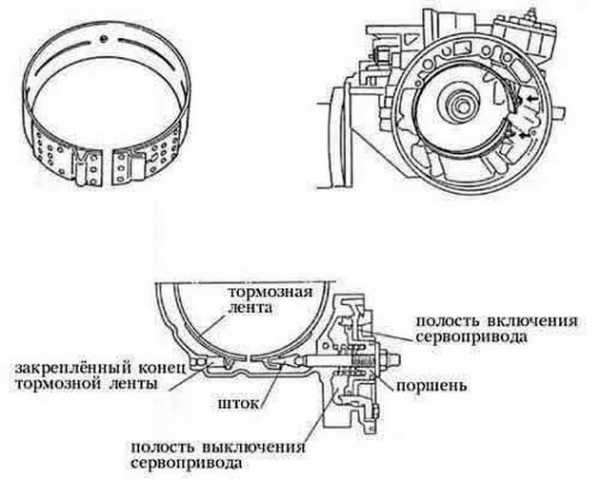

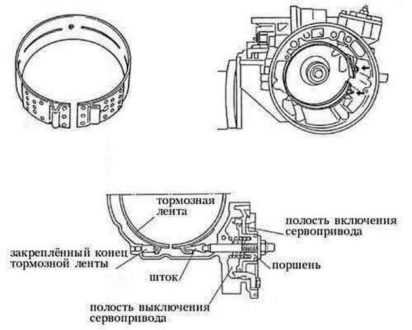

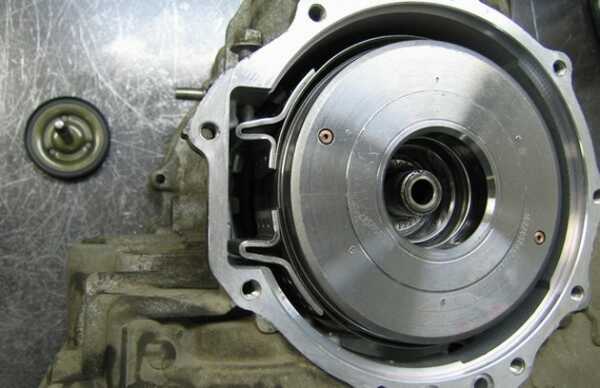

Схематически это можно изобразить следующим образом:

Механизмы АКПП приводятся в действие трансмиссионной жидкостью (маслом), не является исключением здесь и блокировочный механизм. Когда масло попадает в полость включения привода, его давление перемещает поршень. По мере движения последнего лента зажимается, планетарный ряд фиксируется. Манипуляция исполняется требуемый промежуток времени.

Затем, когда настает время разблокировки «планетарки», масло поступает в полость выключения. По мере выравнивания давления жидкости лента ослабевает, на поршень начинает действовать особая возвратная пружина, и он возвращается в исходное состояние. Тормозная лента освобождается полностью.

Особенности эксплуатации

Обычно лента производится из гибкого металлического сплава и состоит из множества полос такового. Металл, при своей гибкости, достаточно прочен и выдерживает высокие нагрузки на истирание и разрыв. Чтобы сделать ленту более долговечной и надежной, на внутреннюю ее часть на заводе наносят фрикционное покрытие.

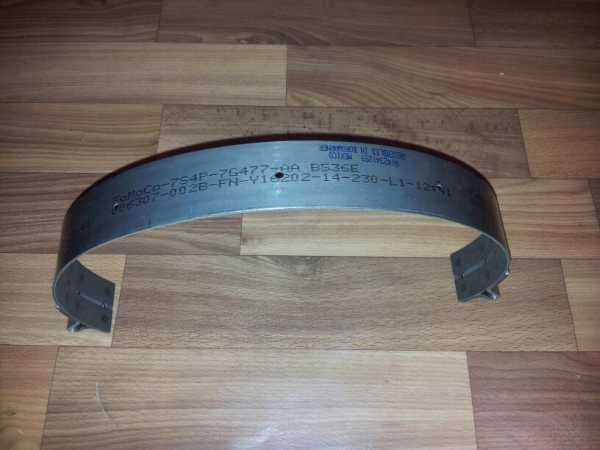

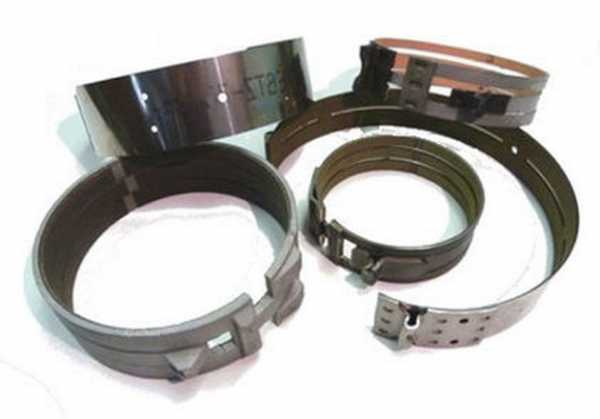

Внешний вид тормозной ленты:

Эксплуатация АКПП приводит к постепенному износу как фрикционного покрытия, так и самого металла ленты. Поэтому, после определенного пробега, может возникнуть необходимость в ее замене. В продаже можно найти как поставляемые отдельно ленты, так и укомплектованные натяжными болтами; желательно приобретать именно ленты в последнем варианте. Так выглядит болт:

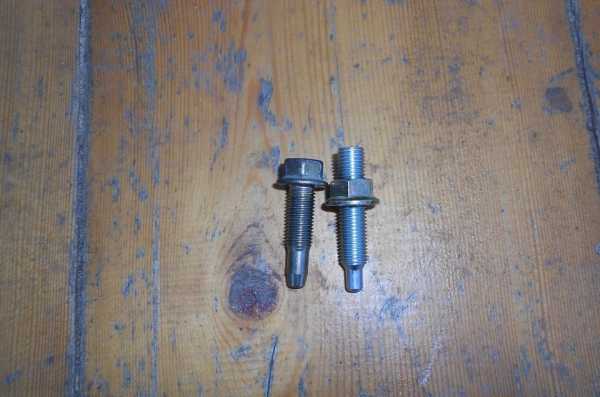

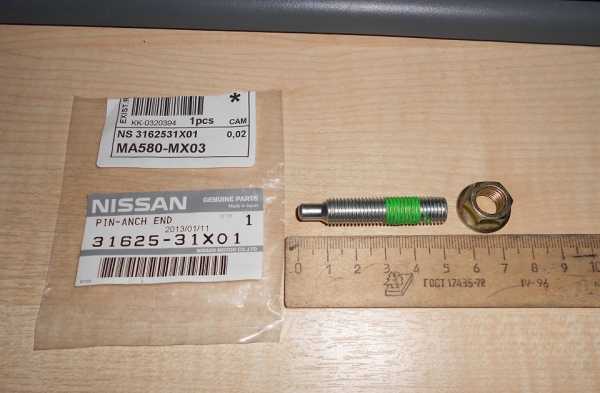

Справа от винта можно увидеть регулировочную шпильку с контргайкой, тоже могущую понадобиться при настройке ленты. Место установки натяжных болтов разнится в зависимости от фирмы, выпустившей АКПП: они могут располагаться как внутри коробки, так и с наружной ее стороны.

Внутреннее размещение винтов обладает рядом преимуществ:

  • они не подвергаются коррозии и не загрязняются;
  • регулировку ленты можно делать без демонтажа кожуха АКПП.

Последнее важно еще и тем, что натяжение ленты можно отрегулировать самостоятельно, не тратя время и деньги на дорогостоящие услуги автосервиса.

Проверять и регулировать натяжение следует не только после замены ленты, но и вообще после любых ремонтно-сервисных операций на автоматической коробке передач, включая долив и замену масла. Если коробка начала «пинаться» и давать рывки, также следует проверять натяжение ленты.

Проблемы с лентой АКПП и их симптомы

В блоке фиксации планетарного механизма могут возникать различные неисправности, ведущие к нештатному поведению авто и поломке всей коробки:

  • износ фрикционного слоя ленты. Планетарный узел при этом блокируется не полностью, при переключении водитель ощущает «пинок» коробки. Кроме того, из АКПП может доноситься скрежет;
  • повреждение манжет поршня (обрыв, физический износ). Лента полностью утрачивает блокирующую способность, и коробка дает рывки при каждой смене передаточного числа;
  • поломка штока поршня из-за механического повреждения. Поршень распадается на обломки, которые попадают в трансмиссионную жидкость и другие узлы АКПП. Масло загрязняется металлическими частицами, которые действуют на другие части коробки как агрессивный абразив, а крупные обломки могут сами по себе повредить или заклинить части АКПП. Даже недолгая поездка на такой коробке способно надолго вывести ее из строя, что приведет к дорогому капремонту АКПП или не менее дорогостоящей замене таковой.

Изредка встречаются случаи, когда лента «подклинивает» подвижные элементы коробки. Проявляется это, если открывающая полость сервопривода загрязнена, или пружина изношена. Характерный признак проблемы – автомобиль отказывается начинать движение, или, например, не отрабатывает задняя передача.

Регулировка ленты

Настройка зазора между лентой и тормозным барабаном производится системой рычагов, на которые прикладывается усилие через регулировочную шпильку или винт. Если настройка делается шпилькой, то она закручивается динамометрическим ключом. Усилие, с которым проводится кручение, определяется автопроизводителем.

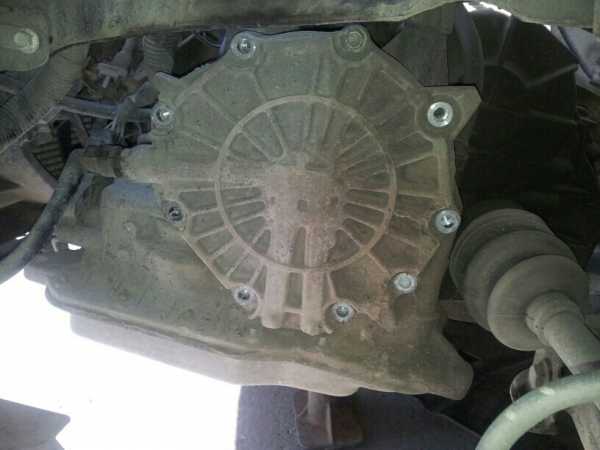

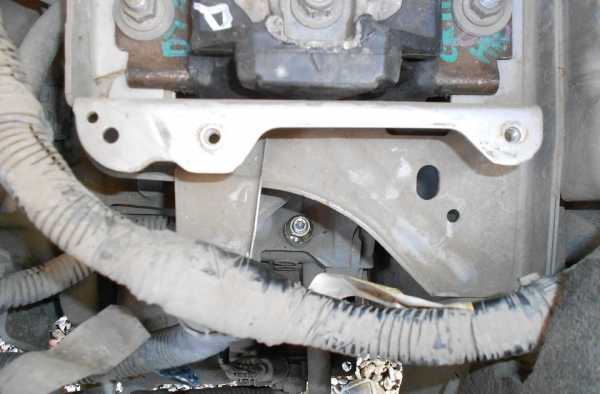

АКПП с установленной шпилькой:

Под воздействием на шпильку/винт происходит воздействие на крепление ленты в АКПП. Если механизмы регулировки доступны снаружи, дополнительных манипуляций не требуется, в противном случае придется демонтировать поддон коробки.

Интересно: некоторые разновидности «автоматов» регулируются с помощью специальных штоков различной длины. Настройка производится при разборе узла, установкой штока требуемой длины. Наборы штоков выпускаются производителями таких коробок.

Следует контролировать натяжение при малейшем подозрении на неполадки с лентой. Желательно проводить профилактическую диагностику и при замене масла, поскольку при этом, как правило, снимается поддон, и стоит воспользоваться данной возможностью.

Важно: не стоит излишне «перетягивать» ленту, это ускорит износ и ее самой, и коробки в целом.

Как делать регулировку в полевых условиях, без динамометрического ключа (желательно делать это вдвоем):

  • встать в месте с небольшим уклоном;
  • поставить авто на ручной тормоз;
  • подложить под колесо булыжник, кирпич, тормозной башмак для удержания машины;
  • отложить кирпич (башмак) на несколько сантиметров в сторону от колеса;
  • если есть напарник, он должен следить за машиной и сообщить, когда та начнет движение;
  • ослабить контргайку болта;
  • затянуть его, но не до конца – так, чтобы был легкий упор;
  • отпустить «ручник»;
  • постепенно ослаблять болт ленты, пока машина не начнет сама катиться;
  • завернуть винт на 2-3 оборота.

Требуемое число оборотов определяется экспериментально, до тех пор, пока толчки коробки не пропадут. Этот метод не претендует на точность измерения момента силы при регулировке, но поможет устранить проблему с лентой в полевых условиях, после чего желательно посетить автосервис для более точной настройки и проверки, или сделать таковую самостоятельно, уже с динамометрическим ключом.

motoran.ru

Для чего она нужна и как работает тормозная лента АКПП

Эволюция автомобиля идёт по многим направлениям. Одно из них – улучшение трансмиссий. И хотя коробки-автоматы – изобретение далеко не новое, хорошие подвижки имеются и на этом фронте.

Конструкторы много лет бились над проблемой рывков автомобиля, оснащённого АКПП, в моменты переключения передач. Результатом их усилий стало внедрение в конструкцию коробки тормозной ленты – именно она в настоящее время ответственна за сглаживание рывков, характерных при автоматической смене передаточного числа.

С каждым годом тормозная лента справляется со своими функциями всё лучше, но её никак нельзя причислить к совершенным с точки зрения надёжности устройствам. Неправильная регулировка ленты или поломка вследствие износа или других причин – и машина снова начнёт раздражать водителя своими предсказуемыми, но от этого не становящимися привычными толчками. Но это не единственный минус подобной неприятности, поскольку такое поведение уменьшает ресурс трансмиссии, сказываясь также на долговечности мотора и автомобиля в целом.

Назначение ТЛ

Главная задача коробки-автомат – управление скоростью вращения солнечной/коронной шестерни, а её основное конструктивное преимущество перед механическим аналогом – возможность манипулирования скоростями посредством использования относительного небольшого комплекта фрикционных дисков.

Но такой механизм оказался неспособным выполнять переключение передаточного числа без гидротрансформатора, который является своеобразным преобразователем крутящего момента. Именно он в процессе торможения автомобиля при включённой передаче отключает коленвал силового агрегата от коробки, используя гидромуфту.

Помогает гидротрансформатору в его работе тормозная лента, отвечающая при переключении передач в АКПП за кратковременное блокирование работы компонентов планетарного механизма коробки. Если говорить проще, то главная функция ТЛ – сделать так, чтобы переход на другую передачу осуществлялся максимально плавно.

Происходит это благодаря последовательному включению/выключению самой тормозной ленты и сцепления. Этот процесс запускается не произвольно, а по определённому алгоритму. Результатом такой слаженной работы сцепления и ТЛ является перераспределение крутящего момента, передаваемого от двигателя к коробке через планетарный механизм.

Таким образом, тормозную ленту нужно считать компонентой планетарного механизма автоматической трансмиссии, наряду с муфтой свободного хода, фрикционами и другими элементами. Если натяжение ТЛ отрегулировано с ошибками, при включении задней и первой передач автомобиль будет ощущать сильные рывки, которые, если не вмешиваться, неизбежно скажутся на работоспособности трансмиссии и опосредованно – ДВС. Вот для чего нужна тормозная лента АКПП, и именно поэтому за её натяжением нужно регулярно следить.

Принцип работы тормозной ленты АКПП

Способ фиксации лентой планетарного механизма во многом схож с механизмом функционирования тормозных башмаков. В момент, когда ТЛ в планетарном механизме отпускается, происходит смягчение рывка, который неизбежен при смене автоматической коробкой передаточного числа. Происходит это за счёт того, что в результате воздействия ленты на фиксируемый элемент планетарного ряда последнему передаётся вращение, по вектору направления направленное в сторону, противоположную проекции тормозного усилия самой ленты. И скорость такого взаимодействия очень велика, ведь иначе толчки бы всё равно ощущались.

Один конец ТЛ фиксируется на корпусе коробки, другой крепится на поршне сервопривода, который способен перемещаться, осуществляя натяжение или ослабление тормозной ленты.

Происходит это так: при переключении селекторной передачи в полость включения начинает поступать трансмиссионная жидкость, под воздействием которой поршень начинает двигаться. Как только произойдёт зажатие ТЛ, элементы планетарного ряда стопорятся (механизм этого процесса мы описали выше). Такая блокировка длится ровно столько, сколько необходимо для сглаживания рывка.

После завершения переключения передачи возникает потребность в разблокировке барабана планетарного механизма. В этот момент открывается отверстие полости отключения сервопривода, а трансмиссионное масло, поступающее в полость, понижает его уровень в противоположной полости, в результате чего лента начинает ослабляться. Когда под действие пружины поршень принимает исходное положение, ТЛ также переходит в полностью свободное состояние.

Особенности эксплуатации АКПП с тормозной лентой

ТЛ представляет собой комбинацию эластичных полосок, изготавливаемых из металлического справа, характеризующегося высокой гибкостью и отличными показателями противодействия истираемости и прочности на разрывное усилие. Снаружи на металл наносится фрикционное покрытие, по аналогии с тормозными колодками, для улучшения сцепных свойств ленты.

Но каким бы прочным и износостойким не был материал тормозного механизма, в результате частых подтормаживаний он неизбежно изнашивается, причем утоньшается как фрикционный, так и металлический слой. Поэтому с определённой регулярностью необходимо выполнять операцию замены ТЛ. При покупке новой обращайте внимание на наличие в комплекте натяжных болтов – их тоже желательно заменить. Конструктивно болты могут устанавливаться как снаружи корпуса коробки, так и внутри, в зависимости от модели АКПП.

Плюсом внутреннего расположения можно назвать защиту головки болта от загрязнений и разрушительного воздействия влаги. Не менее весомое достоинство внешнего расположения – возможность осуществления натяжения ленты с целью корректирования её регулировки без необходимости демонтажа кожуха. Это существенно упрощает проведение данной процедуры.

Отметим, что любые работы, связанные с ремонтом или техобслуживанием автоматической трансмиссии, требуют обязательного совершения регулировки тормозного механизма. Впрочем, автопроизводители рекомендуют выполнять эту операцию и после замены трансмиссионного масла, и даже при доливке жидкости. Крутить регулировочный болт придётся и в том случае, когда машина начинает заметно дёргаться при переходе на другую передачу, если ранее за ней такого не наблюдалось.

Неисправности, связанные с тормозной лентой

Если вы заметили признаки неправильного функционирования системы торможения планетарной передачи, необходимо выяснить причину этого явления. Приводим перечень самых распространённых неисправностей ТЛ:

  • износ фрикционного слоя. Если он существенный, происходит частичное блокирование планетарного механизма, что будет сопровождать рывками при изменении передаточного числа, а также звуками скрежета, идущими со стороны трансмиссии;
  • износ/порыв поршневого манжета, при котором поршень перестаёт двигаться, а вместе с ним не реагирует на переключения передач и тормозная лента. Итог – ощутимые толчки при переходах на высшую/низшую передачу;
  • поломка (механическая) штока поршня. В результате при последующей эксплуатации коробки обломки стержня могут проникнуть в подвижные узлы трансмиссии, что приведёт к их ускоренному износу. Такая неисправность обычно проявляется потемнением трансмиссионного масла из-за его насыщения мельчайшими частичками металлической стружки. Если продолжать двигаться, существует высокий риск поломки АКПП, что приведёт к необходимости выполнения дорогостоящего капремонта;
  • нечасто, но встречается ситуация, связанная с подклиниванием лентой подвижных элементов трансмиссии. Как правило, такие случаи связаны с загрязнением первой (открывающей) полости сервопривода, хотя причиной подклинивания может быть и механический износ пружины. Такая серьёзная поломка может обездвижить машину. В лучшем случае пропадёт возможность двигаться в реверсном направлении.

Особенности регулировки ТЛ

Задача обслуживания автоматической коробки (в частности, тормозного механизма) заключается в регулярной проверке величины зазора между лентой и барабаном. Регулировка зазора производится посредством системы рычагов, изменяющих расстояние между элементами фиксирующего устройства. Для этих целей имеется регулировочный винт, который в некоторых моделях автоматической коробки заменён на шпильку.

Затяжка шпильки должна осуществляться контролируемо, с использованием динамометрического инструмента. О рекомендуемом прикладываемом усилии можно узнать из пользовательского руководства – как правила, различия в зависимости от модели в абсолютном выражении невелики.

При закручивании винта в ту или иную сторону он воздействует на упор, изменяя его пространственное положение. А уже упор воздействует на механизм крепления ленты, который, как известно, зафиксирован на корпусе коробки. Если регулировочный винт находится с внутренней стороны трансмиссии, придётся демонтировать масляный поддон трансмиссии.

Существуют варианты автоматических КПП, у которых регулировка величины зазора осуществляется при помощи штоков. В этом случае потребуется разборка узла и замена штока на элемент нужной длины. Обычно автопроизводители предлагают наборы таких штоков, у которых длина разливается на определённый шаг, то есть регулировочный процесс имеет дискретный характер.

Проверка зазора должна осуществляться в рекомендованные производителем сроки, или же если возникают подозрения по поводу неадекватной работы тормозного устройства. Обычно процедура замены масла в автоматической коробке требует демонтажа поддона, и это прекрасная возможность выполнить внеплановую диагностику зазора с его корректировкой в случае несоответствия номинальным размерам.

Не рекомендуется натягивать ТЛ больше, чем нужно, а также затягивать регулировочный винт усилием, большим рекомендованного – это ускорит износ узлов АКПП, включая фиксирующий механизм.

Что учитывать при самостоятельном натяжении ленты

Выполняя затяжку регулировочного винта динамометрическим ключом, можно столкнуться со следующими проблемами:

  • нет в наличии ключа необходимого номинала;
  • имеющийся ключ давно не проверялся, поэтому имеются сомнения в его точности срабатывания;
  • необходимый для затяжки момент не получается уловить в силу причин субъективного характера.

Поэтому нужно уметь выполнять натяжку без использования динамометрического инструмента. Приводим алгоритм осуществления такой регулировки:

  • устанавливаем машину на уклоне с небольшим градиентом;
  • фиксируем колёса стояночным тормозом;
  • дополнительно устанавливаем под одно из колёс механический упор и проверяем, сможет ли он удержать авто при незатянутом ручнике;
  • опять затягиваем ручной тормоз;
  • кладём стопор в нескольких сантиметрах от покрышки;
  • желательно наличие напарника, который будет следить за состоянием автомобиля и сообщать, когда он начнёт движении при осуществлении регулировки;
  • ослабляем ключом контргайку – это позволит проворачивать регулировочный винт;
  • затягиваем винт, пока он не начнёт упираться;
  • снимаем машину с ручника, но так, чтобы она не трогалась с места;
  • начинаем аккуратно ослаблять винт до тех пор, пока авто не сдвинется;
  • затягиваем его на несколько (2-3) оборотов. Это количество может различаться в зависимости от модели трансмиссии. Определять его нужно экспериментальным путём. Если авто всё ещё дёргается, подтягиваем винт еще на оборот, выполняем эти итерации до получения удовлетворительного результата.

Как видим, ничего сложного, однако трудоёмкость метода в разы выше, чем при использовании динамометрического ключа. Разумеется, о ювелирной точности регулировки здесь тоже говорить не приходится.

Осуществление самостоятельной замены тормозной ленты осуществляется в такой последовательности:

  • поддомкрачиваем автомашину;
  • демонтируем колесо со стороны трансмиссии;
  • снимаем АКБ, а также воздушный фильтр, если он машете доступу к коробке;
  • устанавливаем домкрат под дно АКПП и приподнимаем её;
  • демонтируем подушку крепления коробки;
  • начинаем медленно и осторожно опускать трансмиссию, следя за тем, чтобы эта процедура не сопровождалась сторонними шумами;
  • отвинчиваем болты крышки и получаем доступ к фиксирующему механизму;
  • откручиваем износившуюся ленту и устанавливаем новую;
  • при закрытии крышки садим её на герметик;
  • выполняем все операции в обратном порядке;
  • осуществляем регулировку натяжения ТЛ одним из доступных способов;
  • проверяем, как ведёт себя машина в дорожных условиях. Вне зависимости от режима езды никаких толчков ощущаться не должно.

Если заменённая лента износилась значительно быстрее, чем положено, рекомендуется приступить к поиску причин, почему это произошло. Чаще всего виновником является неправильно функционирующий сервопривод, из-за чего планетарный механизм подтормаживается в ослабленном состоянии ленты.

Лучшие цены и условия на покупку новых авто

Кредит 6,5% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне Мас Моторс

drivertip.ru

Лента тормозная ЛАТ-2 от производителя со склада в Москве

Лента тормозная ЛАТ-2: особенности и характеристики


Тормозные элементы используются во всех принципах механического и электромеханического торможения самых разных агрегатов и механизмов.
Производителем предлагается широкое разнообразие тормозных систем, но наибольшей эффективностью пользуется применение фрикционного ленточного изделия.

Качественный материал обеспечивает технике ряд преимуществ, среди которых =>

  • — Высокая точность остановки механизма.
  • — Повышается надежность и эффективность использования тормозов.
  • — Тормозной процесс протекает более плавно.
  • — Конструктивные элементы тормозного узла меньше изнашиваются и нагреваются.


Тормозные ленты относятся к категории расходных материалов.
Основные характеристики => высокая механическая и термическая прочность, долговечность.

Производство ленты ЛАТ


ЛАТ-2 является тканной полосой, которая производится из переплетенных асбестовых нитей.
Особенность -> в процессе производства используется армированная латунная проволока, диаметр которой составляет как минимум 0,16 мм.

Чтобы придать ленте прочности, она погружается в специальную масляную эмульсию, производимую на основе натуральной олифы.
Специальная технология производства делает ленту износостойкой и устойчивой к термическому воздействию.
Важная особенность –> лента обладает хорошей эластичностью, что делает ее практичной в применении.
Производится по ГОСТ 1198-93.

Применение тормозной ленты


Асбестовая тормозная лента ЛАТ-2 предназначается для применения с тормозными и фрикционными узлами в различных машинах и механизмах.
Поверхностная температура трения не должна превышать +300°C.
Важное условие для результативной эксплуатации –> давление не должно превышать 5 Мпа (в условиях сухого трения).

Тормозная лента ЛАТ-2 получила широкое применение в различных отраслях промышленного производства и сельского хозяйства.
Для большего удобства использования мы предлагаем изделия в различных габаритах.
Ленты отличаются по ширине и толщине, причем некоторые параметры изготавливаются заводом-производителем исключительно под заказ.


Применение в сельском хозяйстве

Широкое применение получила лента в сельском хозяйстве.
Прочность и износостойкость изделия делают его надежным для использования в тормозных механизмах гусеничных тракторов.
Лента марки ЛАТ-2 подходит для применения со следующими типами тракторов => Т-4, ТТ-4М, ДТ-75, на тракторах производства Павлоградского тракторного завода, трелевочниках и пр.

Для разных типов тракторов используются разные габариты ленты.
Наибольшей прочностью и плотностью обладают ленты, которые предназначаются для использования в технике с большим износом тормозных барабанов.

Справка: асбестовые ленты хорошо сохраняют характеристики даже в условиях интенсивной эксплуатации. Обеспечивается высокая устойчивость на изгиб и разрыв, что легко отслеживается отсутствием порывов и трещинок.

Тормозная лента ЛАТ-2 – качество, проверенное современными технологиями, для безукоризненной работы тяжелой техники, механизмов и агрегатов.

tambov-ati.ru

Назначение тормозной ленты | AUTO-GL.ru

Стремясь к повышению комфорта управления автомобилем, автопроизводители усложняют конструкции автоматических коробок передач. Над устранением толчков при смене передаточного числа в АКПП трудится тормозная лента. Выход ее из строя или неправильная регулировка приводят к рывкам автомобиля. Это сказывается не только на удобстве пользования машиной, но и уменьшает ресурс двигателя и трансмиссии.

Тормозная лента АКПП необходима для блокировки на непродолжительное время элементов планетарного ряда. Фиксирование происходит на корпус автоматической коробки передач. Несмотря на компактные размеры и небольшую ширину, обеспечивается хорошая удерживающая способность.

Принцип фиксации взят с работы тормозных башмаков. Блокировка основана на эффекте самозажатия. При расслаблении механизма происходит смягчения толчка, сопровождающего переключение передачи. При отпускании ленты барабан планетарной передачи, находившийся в блокировке, вращается в противоположную сторону относительно прикладываемого тормозного воздействия. Все манипуляции происходят максимально быстро.

Содержание статьи

Принцип действия системы

Концы тормозной ленты закреплены:

  • неподвижно на корпусе АКПП;
  • на перемещаемый поршень сервопривода.

Схематическое изображение механизма блокировки

При подаче трансмиссионной жидкости в полость включения привода поршень начинает перемещаться под действием давления масла. После зажатия тормозной ленты происходит фиксирование элементов планетарного ряда. Блокировка продолжается требуемое время.

Как только возникает необходимость разблокировать барабан планетарной системы, начинается подача масла в полость отключения сервопривода. После выравнивания давления в двух контурах, тормозная лента начинает ослаблять воздействие. Возвратная пружина действует на поршень, и он занимает исходное положение. Тормозная лента переходит в свободное состояние.

Эксплуатация АКПП с тормозной лентой

Тормозная лента изготавливается из множества эластичных полос. Материалом служит гибкий сплав металлов, который обладает достаточной прочностью на разрыв и механическое стирание. Для улучшения фиксации внутренняя часть покрывается фрикционным покрытием.

Внешний вид ленты, изготовленной из эластичных полос

В процессе эксплуатации происходит изнашивание полос металла и фрикционного покрытия, поэтому, через определенные промежутки времени может потребоваться замена ленты. Приобретать новую лучше в комплекте с натяжными болтами. Они могут устанавливаться как снаружи, так и внутри АКПП, в зависимости от конструктивных решений автопроизводителя.

При внутреннем размещении головка винта не подвергается загрязнению и разрушению от коррозии. Внешнее расположение хорошо тем, что регулировку натяжения можно проводить без снятия кожуха с коробки. Это позволяет экономить время, а в случае посещения автосервиса, и денежные средства.

Внешний вид регулировочного болта и шпильки с контр-гайкой

Осуществляя любой ремонт коробки передач, по его завершению регулировка натяжения ленты является обязательной операцией. Не помешает провести настройку и при доливке либо замене масла. В процессе эксплуатации, если появляются заметные рывки при переключении передач, также стоит обратиться к натяжному болту.

Неисправности, связанные с лентой АКПП

Наиболее частыми неисправностями системы фиксации планетарной передачи являются:

  • Истирание фрикционного слоя. Это приводит к неполному блокированию планетарки. Помимо толчка во время переключения передачи наблюдается скрежет со стороны автоматической коробки передач;
  • Износ или обрыв манжет поршня. Тормозная лента при этом полностью перестает выполнять свои функции. При смене передаточного числа появляются ощутимые рывки;
  • Механическое повреждение штока поршня. Дальнейшая эксплуатация приводит к попаданию обломков в подвижные части АКПП. Происходит повышенный износ всех узлов. Масло загрязняется мелкими, металлическими частичками. Даже короткая поездка может вывести коробку передач из строя, в результате чего придется делать капитальный ремонт.

Крайне редко встречается ситуация, когда тормозная лента подклинивает подвижные части. Обычно это происходит при износе пружины либо загрязнении открывающей полости сервопривода. Автомобиль может перестать полностью двигаться. Часто при такой поломке нет возможности ехать на задней передаче.

Порядок регулировки

Для обеспечения нормальной работы фиксирующей системы требуется регулярно контролировать зазор между тормозным барабаном и лентой. Для этого с помощью системы рычагов происходит изменение расстояния при воздействии на регулировочный винт либо шпильку.

Шпилька для регулировки натяжения в комплекте с контр-гайкой

Закручивать шпильку следует динамометрическим ключом. Рекомендуемое усилие указывает автопроизводитель. Для каждой модели машины оно может варьироваться в небольших пределах.

Регулировочная шпилька, установленная на автомобиль

Во время регулировки винт изменяет расположение упора. В результате появляется воздействие на крепление тормозной ленты на корпусе автоматической коробки передач. При расположении винта регулировки внутри картера требуется снимать масляный поддон АКПП.

Существуют коробки скоростей в которых настройка зазора происходит при помощи штоков. Устанавливаются они во время переборки узла. Регулировка осуществляется подбором необходимой длины. Автопроизводитель выпускает штоки с определенным шагом изменения длины. Регулировка в таком случае происходит дискретно.

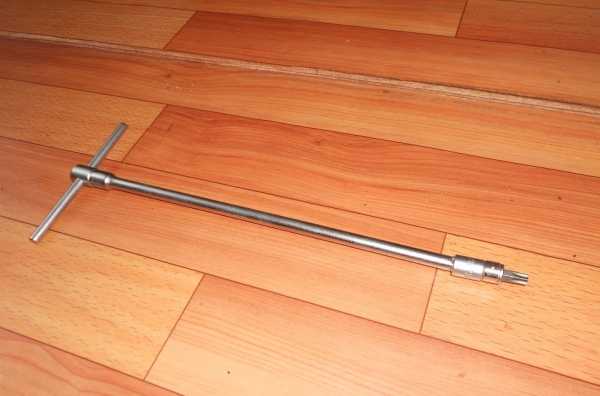

Специальный ключ для проведения регулировки

Контролировать натяжение следует при возникновении подозрений на ненормальную работу ленты. Так как при смене масла обычно требуется снимать поддон, то следует воспользоваться доступом к регулировочному винту и произвести диагностику зазора. Натягивать ленту с расчетом на будущее и превышать норму усилия не следует, так как это плохо отразится на сроке службы АКПП и тормозного механизма в частности.

Тонкости регулировки натяжения самостоятельно

При регулировки динамометрическим ключом возникают следующие проблемы:

  • отсутствует ключ требуемого номинала;
  • инструмент не проходил поверку, поэтому в точности измерения есть большие сомнения;
  • не удается уловить требуемый момент по субъективным причинам.

Вариант регулировки зазора без измерения момента силы динамометрическим ключом:

  1. Остановить автомобиль на небольшом уклоне;
  2. Затормозить ручником;
  3. Подложить под колесо кирпич и проверить, удерживает ли он машину при снятом ручном тормозе;
  4. Затягиваем ручник;
  5. Кирпич кладем в нескольких сантиметрах от колеса;
  6. При наличии напарника оставляем его следить за расстоянием между колесом и кирпичом, и говорим ему: «Ответь, когда машина начнет движение»;
  7. Ослабляем контр-гайку, чтобы регулировочный болт мог без проблем закручиваться;
  8. Затягиваем винт до легкого упора;
  9. Отпускаем ручник и контролируем, чтобы автомобиль не начал движение;
  10. Медленно ослабляем болт, пока тормозная лента не позволит автомобилю покатиться;
  11. Заворачиваем винт на 2-3 оборота. Необходимое количество оборотов лучше определить экспериментально на конкретной модели машины. Главным условием является полное отсутствие рывков при смене передачи.

Использование такого способа позволит устранить толчки без столкновения с трудностями точного определения момента силы. Данный метод не претендует на звание самого точного. При возможности желательно его комбинировать с замером динамометрическим ключом.

Замена тормозной ленты

Для установки новой тормозной ленты рекомендуется придерживаться нижеуказанной инструкции:

  1. Автомобиль необходимо поддомкратить;
  2. Снимаем колесо, чтобы получить доступ к АКПП;
  3. Демонтируем аккумуляторную батарею и воздушный фильтр;
  4. Домкрат ставим под автоматическую коробку передач и приподнимаем ее;
  5. Отворачиваем подушку крепления трансмиссии;
  6. Постепенно опускать АКПП вниз. Важно следить, чтобы не было посторонних звуков, например, в виде скрежета металла;
  7. Снять болты, которые держат заднюю крышку;

    Внешний вид задней крышки автоматической коробки передач с открученными болтами крепления

  8. После снятия крышки тормозная лента станет доступной;

    Получение доступа к тормозной ленте после снятия задней крышки АКПП

  9. Снять старую ленту и заменить на новую;

    Новая тормозная лента

  10. Закрыть заднюю крышку, посадив ее на герметик, и вернуть все демонтированные узлы на автомобиль;
  11. Провести натяжение ленты одним из вышеуказанных способов;
  12. Проверить поведение машины на дороге. Вне зависимости от темпа разгона, при переключении передаточных чисел рывков железного коня наблюдаться не должно.

После снятия старой ленты рекомендуется оценить ее износ. В случае чрезмерных повреждений, полученных в короткий срок, рекомендуется начать поиск причин, выведших механизм из строя. Часто поломка заключается в некорректной работе сервопривода, в результате чего планетарная передача подклинивается в ослабленном состоянии.

Тонкости замены тормозной ленты

Выполняя демонтаж задней крышки автоматической коробки передач следует быть готовым к тому. что она посажена на герметик. Чрезмерные усилия при демонтаже прикладывать категорически запрещается, так как повредив край картера, герметичность узла будет нарушена. Попадание в АКПП абразивных частиц и влаги приведут к ускоренному износу механизма.

После отклеивания нижней части задней крышки из под нее потечет масло. При проведении ремонтных работ желательно подставить емкость под коробку, дабы протекание не нанесло вред полу или окружающей среде. Если трансмиссионной жидкости вытекает слишком много, рекомендуется произвести полную деффектовку узлов трансмиссии.

После установки ленты, желательно проверить ее прилегание. Для этого следует оттянуть один ее конец с усилием в 100 Н и проверить, насколько плотно она прилегает к барабану. По рекомендациям производителей допускается до четырех зазоров в месте прижима. Длина участка не должна превышать 60°, а глубина быть более 2,5 мм. При отклонении от нормы следует заменить ленту на другую. При повторении ситуации рекомендуется провести деффектовку барабана. Наличие небольших зазоров не должно настораживать автовладельца, так как в процессе притирки большинство из них пропадет и лента станет прилегать намного плотнее.

Регулировка и замена тормозной ленты не является сложным процессом, поэтому с этим справится даже начинающий автолюбитель. Проведенный вовремя контроль натяжения предотвратит появления толчков, потери комфорта вождения и чрезмерного механического износа силовой установки с трансмиссией. Поддержание АКПП в технически исправном состоянии позволит чувствовать себя уверенно и безопасно на дороге.

auto-gl.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
