Шайбы по ГОСТ и DIN. Классификация, обзор, применение

Согласно терминологии, установленной Государственным стандартом за номером 27017, принятым в 1986 году, шайба представляет собой крепежную деталь, имеющую отверстие и подкладываемую под шляпку стержневого соединительного элемента – винта/болта –, либо под гайку. При этом преследуются следующие цели: предотвратить их самопроизвольное отвинчивание и/или увеличить опорную поверхность. Часть разновидностей шайб получили название на основе особенностей монтажа. Другие именуются так, чтобы потребитель знал специфику конструкции. К этой группе относятся, например, шайбы пружинные волнистые, конические, тарельчатые и т.д. Названия третьих отображают сферу их применения – шайба регулировочная, стопорная и др. Рассмотрим несколько подробнее основные виды этих крепежных деталей.

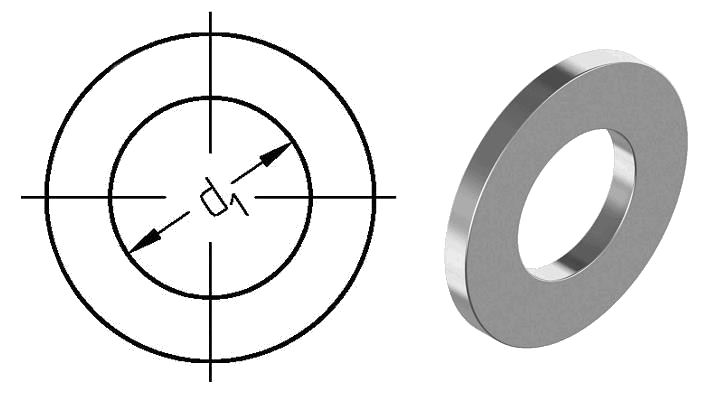

Шайбы плоские

Необходимо отметить такой момент: наиболее важная характеристика плоской шайбы – это ее номинал. Его значение определяется максимальным внешним диаметром резьбы стержневого крепежа, под шляпку которого возможно установить саму шайбу.

Данные уплотнительные элементы нашли наибольшее применение. Шайбы плоские отличаются универсальностью: их используют совместно со стержневым крепежом любого вида, начиная с болтов, включая винты и шпильки, и заканчивая саморезами. Это обусловило дальнейшее усовершенствование конструкции подобных деталей. Сегодня на рынке стройматериалов такие метизы представлены в широком разнообразии.

Шайба увеличенная

Особенностью шайб плоских увеличенных является соотношение внешнего и внутреннего диаметров (обозначение dвнеш. и dвнутр., соответственно). Оно должно выглядеть так:

                                                           dвнеш.≈3×dвнутр.

Производство данных изделий регламентируют положения ГОСТа 6958-78 и немецкого стандарта DІN 9021. Они устанавливают один вариант их исполнения.


Однако величины указанных на чертеже параметров в разных стандартах отличаются.

Размеры, утвержденные ГОСТом 6958-78

Размеры рабочих характеристик увеличенных шайб, произведенных по положениям Государственного стандарта за номером 6958 от 1978 года, изменяются в следующих диапазонах:

  • номинал шайбы (обозначение Nш.) – min 1,00 мм; max 48,00 мм;

  • диаметр сквозного отверстия («d1») в изделии, изготовленном с точностью, соответствующей классу «А» – минимальный 1,1 мм; максимальный 37,0 мм; классу «С» – минимальный 1,2 мм; максимальный 52,0 мм;

  • внешний диаметр шайбы («d2») – от 4,0 мм до 145,0 мм;

  • толщина детали («s») – не менее 0,3 мм; не более 10,0 мм.

Размеры по DІN 9021

В преамбуле этого нормативного документа сказано, что применять шайбы увеличенные предпочтительно совместно с гайками и стержневым крепежом в соответствии с правилами ІSО 272. Стандартом DІN 9021 установлены следующие пределы изменения параметров этих деталей:

  • номинал шайбы – 2,70 мм≤ Nш≤ 39,00 мм;

  • диаметр отверстия («d1») в детали: минимальный – 2,70 мм; максимальный – 40,00 мм;

  • внешний диаметр изделия («d2»): min 7,64 мм; max 110,0 мм;

  • толщина детали («s») – от 0,70 мм до 9,20 мм.

Шайба нормальная

Регламентируют изготовление шайб нормальных положения ГОСТа 11371-78 и стандарта DІN 125.

Нормы ГОСТа 1371-78

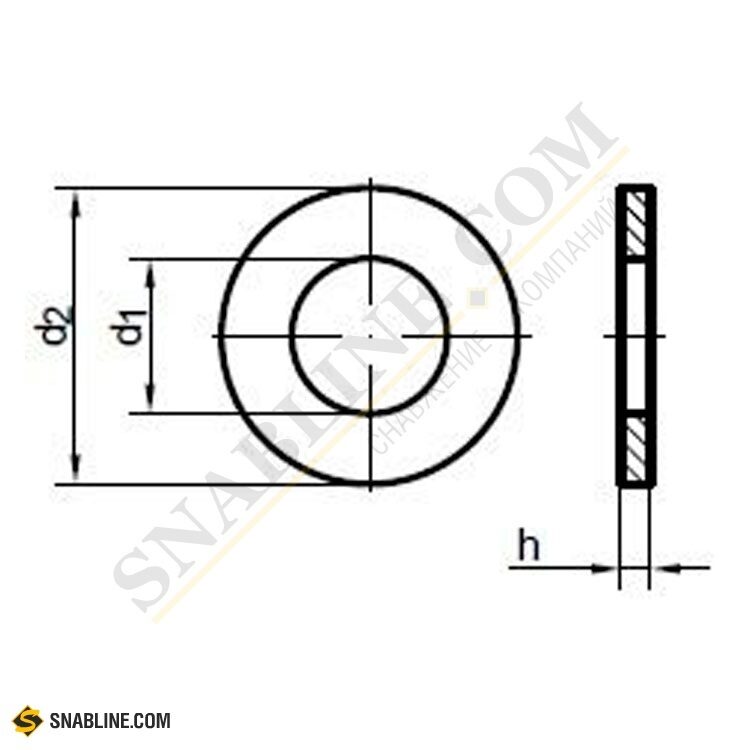

Этим стандартом установлены 2 исполнения данных метизов. По чертежу первого варианта изготавливаются шайбы нормальные с точностью, соответствующей условиям классов «А» и «С», а второго – только с точностью класса «А».

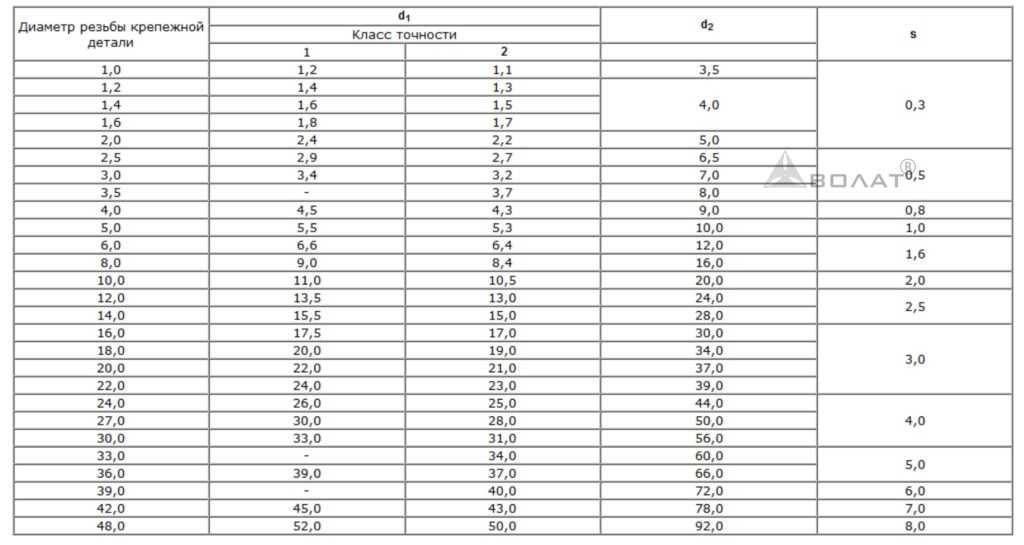

Ниже представлены диапазоны изменения размеров параметров, указанных на чертежах.
  • Диаметр резьбы подходящей стержневой детали – минимальный 1,0; максимальный 48,0.

  • Диаметр отверстия шайбы (обозначение «d1») класса точности «А» – min 1,1 мм; max 50,0 мм. «С» – min 1,2 мм; max 52,0 мм.

  • Внешний диаметр изделия (параметр «d2»): минимальный 3,5 мм; максимальный 92,0 мм.

  • Толщина детали (обозначение «S»): не меньше 0,3 мм; не больше 8,0 мм.

Размеры по DІN 125

Немецкий стандарт DІN 125 устанавливает 2 исполнения шайб плоских нормальных.


Пределы изменения указанных на чертежах параметров выглядят так:

  • номинальный размер («Nш.») – минимальный 1,7 мм; максимальный 165,0 мм;

  • диаметр резьбы стержневого крепежа – min 1,6 мм; max 160,0;

  • диаметр отверстия в шайбе («d1») – от 1,7 мм до 166,0 мм;

  • внешний диаметр («d2») – не меньше 3,7, мм; не больше 250,0мм

  • толщина изделия («h») – не меньше 0,25 мм; не больше 19,2 мм;

  • ширина фаски («da») – минимальная 1,8 мм; максимальная 169,0 мм;

  • радиус скругления кромок отверстия («r») – от 0,15 мм до 2,0 мм.

Производиться шайбы нормальные по нормам DІN 125 должны с точностью класса «А».

Шайба уменьшенная

Другое общепринятое название этого метиза – шайба узкая. Подкладывается шайба уменьшенная, преимущественно, под винты со шляпкой цилиндрической конфигурации.

Размеры по ГОСТу 10450-78

Действие этого стандарта распространяется на шайбы уменьшенные, точность изготовления которых удовлетворяет требованиям классов «А» и «С». Он устанавливает одно исполнение данных метизов.


Параметры шайбы узкой изменяются в таких пределах:

  • диаметр резьбовой накатки стержневого крепежа – от 1,0 мм до 48,0 мм;

  • диаметр отверстия в детали («d1»), произведенной с точностью класса «А» – минимальный 1,1 мм; максимальный 37,0 мм; «С» – минимальный 1,2 мм; максимальный 52,0 мм;

  • внешний диаметр шайбы («d2») – min 2,5 мм; max 84,0 мм;

  • толщина изделия («s») – от 0.3 мм до 6,0 мм.

Размеры по DІN 433

Данный стандарт устанавливает одно исполнение шайб уменьшенных.

Диапазон изменения их рабочих параметров представлен ниже.

  • Номинал шайбы («Nш.») – минимальный 1,1 мм; максимальный 37,0 мм.

  • Диаметр резьбы стержневого крепежа – от 1,0 мм до 36,0 мм.

  • Диаметр отверстия в изделии («d1») – min 1,1; max 37,62

  • Внешний диаметр («d2») – не меньше 2,25 мм; не больше 58,0 мм.

  • Толщина детали («h») – от 0,25 мм до 5,6 мм

По положениям DІN 433 производиться шайбы узкие должны с точностью, удовлетворяющей условиям класса «А».

Шайбы пружинные

Шайба пружинная представляет собой разрезанное кольцо с концами, расположенными в различных плоскостях. Применяется с целью препятствования самопроизвольному раскручиванию резьбового соединения. Обеспечивает это упругая деформация шайбы, возникающая под воздействием внешней нагрузки при затягивании крепежа.

Одновитковые пружинные шайбы

Регламентируют производство одновитковых пружинных шайб как отечественный, так и немецкий нормативные документы.

Размеры по ГОСТу 6408-70

Этот стандарт устанавливает два исполнения данных метизов. Их конструктивное отличие кроется в форме среза.


В первом варианте он плоский, а во втором – изогнутый. Кроме того, нормы ГОСТа 6408-70 подразделяют одновитковые пружинные шайбы на легкие (маркируются литерой «Л»), нормальные (обозначаются буквой «H»), тяжелые (обозначение с помощью литеры «T») и особо тяжелые (маркировка осуществляется таким сочетанием букв: «OT»). Сечение изделий типа «Л» – прямоугольное, то есть b>s. Детали остальных трех типов характеризуются квадратным сечением: b=s.

Диапазоны изменения рабочих параметров одновитковых пружинных по ГОСТу6408-70 представлены ниже.

  • Диаметр резьбовой накатки стержневой крепежной детали – от 2,0 мм до 48,0 мм.

  • Диаметр отверстия (параметр «d») – минимальный 2,1 мм; максимальный 48,5 мм. Предельные отклонения (обозначение «ПО») изменяются в диапазоне +0,25 мм≤ПО≤1,0 мм.

  • Ширина витка («b») у метизов типа: «Л» варьируется в пределах 0,8 мм≤b≤12,0 мм, а максимально допустимые отклонения ±0.08 мм≤ПО≤±0,215 мм; «H» принимает значения из диапазона 0,5 мм≤b≤12,0 мм. Предельные отклонения такие: ±0.08 мм≤ПО≤±0,215 мм; «T» изменяется в диапазоне 0,6 мм≤b≤12,0 мм, а предельные отклонения ±0.07 мм≤ПО≤±0,35 мм; «OT» варьируется в пределах 3,5 мм≤b≤12,0 мм, а максимально допустимые отклонения ±0.24 мм≤ПО≤±0,35 мм.

  • Толщина витка («s») у шайб типа: «Л» принимает значения из диапазона 0,5 мм≤s≤7,0 мм. Предельные отклонения такие: ±0.07 мм≤ПО≤±0,18 мм; «H», «T» и «OT» совпадает с пределами изменений ширины («b», см. выше), поскольку его сечение обладает квадратной конфигурацией. Это распространяется и на максимально допустимые отклонения.

  • Величина заострения конца витка (параметр «k») для метизов типа «H» и «Л» изменяется в диапазоне 0,15 мм≤s≤0,8 мм.

Увеличение толщины витка («s») не более, чем на ±10% не выводит готовое изделие в категорию брака.

Размеры по DІN 127

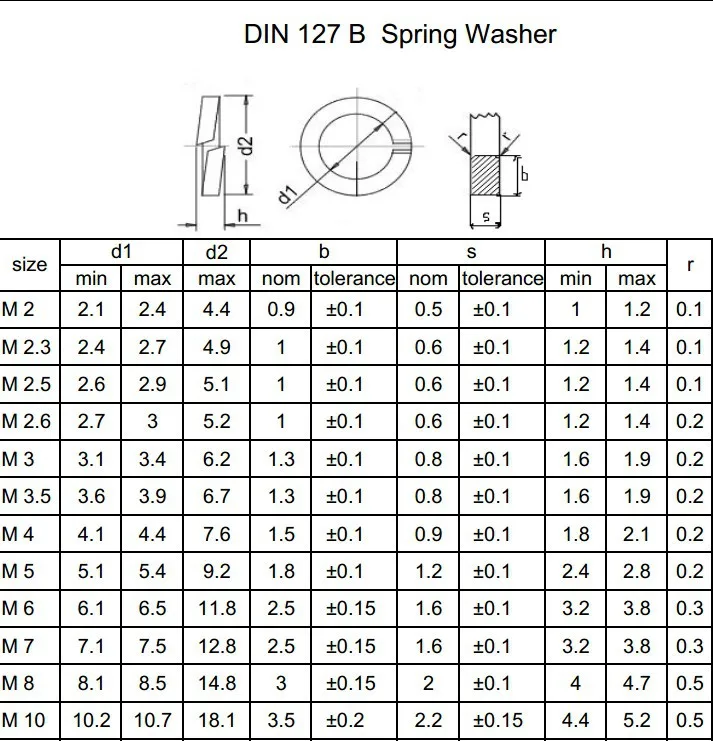

Данный нормативный документ устанавливает два исполнения шайб пружинных одновитковых.


Рабочие параметры этих деталей изменяются в следующих пределах:

  • номинал шайбы («Nш.») – 2,0 мм≤ Nш.≤100,0 мм;

  • внутренний диаметр (обозначение «d1») – 2,1 мм≤ d1≤101,0 мм;

  • внешний диаметр (параметр «d2») – 4,4 мм ≤d2≤131,0 мм;

  • расстояние по горизонтали между крайними точками срезов (обозначение «h») формы «А» – минимальное 1,9 мм; максимальное 21,2 мм; «В» – минимальное 1,0 мм; максимальное 18,9 мм;

  • высота среза витка (обозначение «b» на чертеже формы «В») принимает значение из диапазона 0,9 мм≤b≤14,0 мм, а предельные отклонения ±0,1 мм≤ПО≤±0,25;

  • толщина витка (параметр «s» на том же чертеже) изменяется в пределах 0,5 мм≤s≤8,0 мм. Диапазон максимально допустимых отклонений такой же: ±0,1 мм≤ПО≤±0,25;

  • ширина заострения торца витка (обозначение «k») – от 0,15 мм до 1,0 мм;

  • радиус скругления углов плоского среза витка (параметр «r») – не меньше 0,1 мм; не больше 2,0 мм.

Шайбы пружинные, удовлетворяющие положениям DІN 127, должны использоваться совместно со стержневым резьбовым крепежом, характеризующимся прочностью, не превышающей нормы класса 5.8.

Шайбы пружинные двухвитковые

Регламентирует производство 2-витковых шайб пружинных Государственный стандарт 21797-2014. Их область применения – создание совместно с болтами Ø22,00 мм и шурупами Ø24,00 мм (символ Ø обозначает диаметр) промежуточных рельсовых скреплений BCП (аббревиатура словосочетания Верхнее Строение Пути) железнодорожных магистралей.

Этот стандарт устанавливает только одно исполнение 2-витковых шайб пружинных. Их размеры указаны на чертежах.


Требования по ГОСТу 21797-2014

Назовем лишь основные требования, выдвигаемые этим нормативным документом к рассматриваемым деталям.

  • Для изготовления 2-витковых шайб пружинных необходимо использовать сталь легированную горячекатаную рессорно-пружинную 40C2A; рессорно-пружинную, обладающую удовлетворительной пластичностью, марок 40C2 и 60C2A.

  • Изделия, прошедшие этап термообработки, должны характеризоваться твердостью от 41,5 НRС до 51,0НRС.

  • Контроль пружинящих показателей термообработанных метизов проводится тройным сжатием. При этом нужно обеспечивать достижение высоты (обозначение «Н») в пределах 17,5 мм≤Н≤18,5 мм. Шайба будет признана годной, если после этой процедуры ее параметры будут такими, как на рисунке.

Шайба кровельная ЕРDМ

На настоящий момент ни ГОСТа, ни немецкого стандарта DІN, регламентирующих производство данных деталей, нет. Между тем, шайбы кровельные с ЕРDМ-прокладкой сегодня нашли широкое применение для обустройства крыш загородных коттеджей и дач. При их изготовлении меткомбинаты ориентируются на параметры крепежных деталей, совместно с которыми такие шайбы обеспечивают надежное скрепление металлопрофиля с обрешеткой кровли. Это – саморезы, удовлетворяющие требованиям DІN 7504К.

Конструкция

С целью унификации, обеспечивающей взаимозаменяемость, для производства шайб кровельных ЕРDМ применяется следующий общепринятый чертеж.

Состоят эти детали из двух различных элементов:

Таким сочетанием литер обозначается синтетический каучук Еthylеnе Рrоpylеne Dіеnе Mоnоmеr. Этому соединению присуще сочетание качеств, позволяющее его использовать при обустройстве кровли – устойчивость к солнечному излучению, воздействию озона, полярных растворителей и разбавленных кислот. Кроме того, данный материал сохраняет эластичность даже при температуре ниже 0℃. Этот фактор очень важен с точки зрения герметичности мест крепления профлиста к обрешетке крыши.

Размеры

С учетом совместного использования с саморезами DІN 7504K, наибольшее распространение получили кровельные шайбы с ЕРDМ-прокладкой, рабочие параметры которых представлены (в миллиметрах) ниже в табличной форме. Обозначение взято с чертежа исполнения этих метизов (см. выше).

Обозначение деталей

19,0×6,3

16,0×5,5

14,0×4,8

а – толщина стальной шайбы

0,70…0,90

Аr – толщина ЕРDМ прокладки

2,4…2,8

D2 – внутренний диаметр ЕРDМ прокладки

5,50…6,60

4,80…5,40

3,50…4,30

D1 –внутренний диаметр стальной шайбы

6,60…7,0

5,10…5,50

Dw – внешний диаметр ЕРDМ прокладки

18,75…19,15

14,9…15,15

12,9…13,15

D – внешний диаметр всей детали

19,75…20,15

15,9…16,15

13,9…14,15

Шайба стопорная многолапчатая

Применяются такие шайбы для стопорения гаек шлицевых круглой конфигурации, выполненных по нормам ГОСТа 11871. Фиксация обеспечивается загибанием в шлиц гайки той лапки шайбы, которая расположена напротив него.

Размеры

Государственный стандарт за номером 11872 от 1989 года устанавливает два исполнения шайб стопорных многолапчатых. Кроме того, он подразделяет эти метизы на 2 типа – нормальные (обозначаются литерой «H») и легкие (маркируются буквой «Л»). Независимо от типа, застопорить такими шайбами можно гайки шлицевые с диаметром резьбы («D»), принимающим значения из диапазона 4,0 мм≤D≤200,0 мм.

Ниже представлены пределы изменений параметров, отображенных на чертежах исполнений.
  • Диаметр отверстия («d1») – минимальный 4,2 мм; максимальный 201,0 мм.

  • Диаметр окружности, описанной вокруг внешних кромок лапок («d2») для изделий типа: «Л» – 18,0 мм≤d2≤252,0 мм; «H» – 14,0 мм≤d2≤252,0 мм.

  • Диаметр окружности внешней кромки кольца шайбы («d3») для деталей типа: «Л» – 11,5 мм≤d3≤223,0 мм; «H» – 6,5 мм≤d3≤225,0 мм.

  • Ширина лапки («b») для изделий типа: «Л» – 3,0 мм≤b≤15,5 мм; «H» – 1,5 мм≤b≤15,5 мм.

  • Расстояние между внутренней лапкой и точкой на внутренней кромке шайбы, расположенной диаметрально напротив («L»): min – 2,7 мм; max – 195,0 мм.

  • Высота загиба внутренней лапки («h»): не меньше 1,5 мм; не больше 14,0 мм.

  • Радиус скругления угла между стороной лапки и внешней кромкой шайбы («r») от 0,2 мм до 1,6 мм.

  • Толщина шайбы («s»): минимальная 0,8 мм; максимальная 2,5 мм.

Диаметр опорной поверхности детали («d4») приблизительно равен параметру d3. Радиус загиба лапки («r1») должен быть таким: r1=1,5×s.

Шайбы стопорные зубчатые

Данные вспомогательные метизы, устанавливаемые под шляпку стержневых крепежных элементов, наряду с увеличением опорной площади, выполняют функцию стопорения винтов/болтов. Зубчики создают пружинящий эффект, благодаря которому увеличивается сила трения между витками резьбы деталей, формирующих соединение.

Нормируют производство шайб стопорных зубчатых и отечественный Государственный стандарт, и немецкий нормативный документ. Коротко рассмотрим их основные положения.

Нормы ГОСТа 10463-81

Этот стандарт устанавливает 2 исполнения шайб, обладающих наружными зубьями.


Изделия первого варианта (чертеж слева) применяются для стопорения винтов/болтов, диаметр резьбы которых (обозначение Dр.б/в)принимает значения из диапазона 2,0 мм≤Dр.б/в≤24,0 мм. Ниже представлены предельные величины параметров деталей по исполнению №1.

  • Диаметр отверстия («d»): минимальный 2,2 мм; максимальный 25,0 мм. Допустимые предельные отклонения (обозначение «Пр.откл.») такие +0,14≤Пр.откл.≤+0,33 (поле допуска h23).

  • Внешний диаметр шайбы («D»): min 5,0 мм; max 36,0 мм. Максимально допустимые отклонения: -0,62 мм≤Пр.откл.≤-0,30 мм (поле допуска – h23).

  • Толщина зуба («s») изменяется в пределах 0,2 мм≤s≤1,7 мм.

  • Диаметр окружности, сформированной из крайних внутренних точек зубьев(«D1»): от 3,0 мм до 29,4 мм.

  • Толщина изделия с учетом высоты зубьев(«H»): не меньше0,6 мм; не больше 3,9 мм.

Шайбы зубчатые второго исполнения (рисунок справа) используются для стопорения стержневого крепежа с диаметром резьбы, находящемся в пределах 3,0 мм≤Dр.б/в≤24,0 мм. Диапазоны изменения параметров, указанных на чертеже исполнения №2, выглядят так:

  • диаметр отверстия («d»): от 3,2 мм до 25,0 мм. Предельные отклонения по полю допуска h23 +0,18 мм≤Пр.откл.≤+0,33 мм;

  • внешний диаметр изделия («D»): минимальный 7,0±0,1 мм; максимальный 38,0±0,1 мм. Максимально допустимые отклонения: -0,62 мм≤Пр.откл.≤-0,36 мм. Поле допуска h24;

  • диаметр окружности, сформированной из центров полукруглых выемок на внешней кромке шайбы («D1»): min 6,5±0,1 мм; max36,0±0,1 мм;

  • диаметр полукруглых выемок на внешней кромке детали («d1»): не меньше 2,0±0,1 мм; не больше 5,5±0,1 мм;

  • толщина опорной плоскости («s») изменяется в пределах 0,4 мм≤s≤1,5 мм;

  • ширина профиля изделия, включая высоту зубьев («H»): от 0,6 мм до 3,0 мм;

  • количество зубьев: минимальное 8; максимальное 14.

Положения DІN 6798

Этот немецкий стандарт устанавливает 3 исполнения шайб зубчатых.

Величины параметров, отображенных на чертежах исполнений, представлены ниже (в миллиметрах) в табличной форме.

Резьбовой диаметр крепежной детали

Толщина

Наружный диаметр

Диаметр отверстия, d

S2 по форме V

S1 по формам  І, А

d2 по форме V

d2по формам І, А

M30

    ———-

1,6

    ———-

48,0

31,0

M27

44,0

28,0

M24

1,5

38,0

25,0

M22

36,0

23,0

M20

1,4

33,0

21,0

M18

30,0

19,0

M16

0,6

1,2

30,2

26,0

17,0

M14

0,5

1,0

26,22

24,0

15,0

M12

23,0

20,5

13,0

M10

0,9

19,0

18,0

10,5

M8

0,4

0,8

15,3

15,0

8,4

14,0

8,2

M7

    ———-

12,5

7,4

M6

0,7

11,8

11,0

6,4

M5

0,3

0,6

9,8

10,0

5,3

0,5

9,0

5,1

M4

0,25

8,0

8,0

4,3

M3,5

7,0

7,0

3,7

M3

0,2

0,4

6,0

6,0

3,2

M2,6

    ———-

5,5

2,8

M2,5

5,1

2,7

M2,3

    ———-

    ———-

5,0

2,5

M2

0,3

4,2

4,5

2,2

Заключение

Производятся шайбы из сырья различного вида. Чаще всего для этого используется сталь, цинкосодержащий сплав, основным компонентом которого является медь (Сu) – латунь, сама медь, а также титан (Ті). Но, как видно, могут задействоваться и иные материалы, например, синтетический каучук.


Товары каталога:



Please enable JavaScript to view the comments powered by Disqus. comments powered by

ГОСТ 9065-75 Шайбы для фланцевых соединений

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШАЙБЫ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ
С ТЕМПЕРАТУРОЙ СРЕДЫ
от 0 до 650°С

Типы и основные размеры

ГОСТ 9065-75

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШАЙБЫ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ
С ТЕМПЕРАТУРОЙ СРЕДЫ ОТ 0 ДО 650°С
ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫWashers for flanged connections with mediumtemperature from 0 to 650°С.

Types and main dimensions

ГОСТ
9065-75*
Взамен
ГОСТ 9065-69

Постановлением Государственного комитета стандартов Совета Министров СССР от 28 марта 1975 г. № 794 срок введения установлен с 01.01.76

Проверен в 1985 г. Постановлением Госстандарта от 27.12.85 № 4667 срок действия продлен до 01.01.96

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на шайбы подкладные для фланцевых соединений паровых и газовых турбин, паровых котлов, трубопроводов и соединительных частей, арматуры, приборов, аппаратов и резервуаров с температурой среды от 0 до 650°С.

Стандарт не распространяется на фланцевые соединения объектов, подведомственных Госгортехнадзору СССР, с условным давлением Ру менее 4 МПа (40 кгс/см2).

(Измененная редакция, Изм. № 1).

2. Размеры шайб должны соответствовать указанным на чертеже и в таблице.

Размеры, мм

Продолжение

Примечания:

1. Шайбы с размерами, заключенными в скобки, по возможности не применять.

2. При изготовлении шайб методом штамповки предельные отклонения по внутреннему диаметру-по h24, по наружному диаметру-по h14, толщине шайб-по стандартам на исходный материал.

3. Шайбы допускается изготовлять без фаски или со округлением кромок радиусом, равным размеру с.

Пример условного обозначения шайбы для шпильки с диаметром резьбы М48 из стали марки 20, категории III, группы качества 4, с покрытием 0,2, толщиной 9 мкм:

Шайба 48.20.III.4.029 ГОСТ 9065-75

(Измененная редакция, Изм. № 1, 2).

3. Масса шайб приведена в справочном приложении 1.

4. Технические требования-по ГОСТ 20700-75.

5. (Исключен, Изм. № 2).

ПРИЛОЖЕНИЕ 1
Справочное

(Измененная редакция, Изм. № 1).

Приложение 2 справочное. (Исключено, Изм. № 2).

Плоские шайбы — Союз ДСК

Шайбы плоские, как правило, изготавливаются двумя методами: Первый – нарезкой, когда берется круг и на специализированном станке из него нарезаются шайбы. Второй – штамповкой, когда из листа металла, при помощи специального оборудования, штампуются плоские шайбы. Плоские шайбы, изготовленные методом штамповки более дешевые, т.к. при таком способе изготовления, шайбы изготавливаются очень большими партиями, и соответственно время, которое нужно потратить на их изготовление, очень мало. При изготовлении методом резки из круга, изготовление занимает больше времени, поэтому шайбы плоские, изготовленные таким методом, стоят дороже. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядят шайбы плоские:

Шайбы плоские:

Как видно из схематичного изображения, приведенного выше, шайбы плоские представляют из себя кольцо или диск, имеющий центральное отверстие. Шайбы плоские изготавливаются по ГОСТ 11371-78 и могут быть изготовлены в 2-х различных исполнениях. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядит каждое из этих исполнений:

Как видно из схематичного изображения, приведенного выше, шайбы плоские исполнения 1 отличаются от шайб плоских исполнения 2 тем, что у шайб второго исполнения с одной стороны снята фаска. Зарубежный аналог ГОСТа 11371-78 – DIN 125. Диаметр плоских шайб по ГОСТ 11371-78 (шайб по DIN 125) варьируется от 1 мм до 48 мм.

Ниже приведен пример условного обозначения шайб плоских по ГОСТ 11371-78:

Шайба исполнения 1, для крепежной детали с диаметром 12мм с толщиной, установленной в стандарте, из стали марки 08кп, без покрытия:

Шайба 12.08кп ГОСТ 11371-78

Плоские шайбы по ГОСТ 11371-78 (плоские шайбы по DIN 125) могут быть изготовлены с оцинкованным покрытием. Шайбы плоские оцинкованные меньше подвержены коррозии и дольше остаются в хорошем состоянии. Оцинковка может быть различной толщины, но, наша компания поставляет шайбы плоские оцинкованные с толщиной оцинковки в двух вариантах — 6мкм и 9мкм. Шайбы оцинкованные стоят немного дороже чем шайбы черные, но они могут эксплуатироваться в более жестких условиях, поэтому шайбы оцинкованные получили широкое применение среди потребителей, использующих шайбы во влажной среде, или среде, не защищенной от влияния погодных условий.

Ниже приведен пример условного обозначения шайб оцинкованных по ГОСТ 11371-78:

Шайба оцинкованная исполнения 1, для крепежной детали с диаметром 16мм с толщиной, установленной в стандарте, из стали марки 20:

Шайба 16.20.019 ГОСТ 11371-78

Т.е. из примера условного обозначения видно, что оцинковка обозначается комбинацией цифр – 01, плюс ее толщина. В нижеприведенной таблице вы можете посмотреть параметры плоских шайб, изготовленных по ГОСТ 11371-78:

Диаметр резьбы крепежной деталиВнутренний диаметр шайбыНаружный диаметр шайбыТолщина шайбы
1,0 1,1 3,5 0,3
1,2 1,3 4,0
1,4 1,5
1,6 1,7
2,0 2,2 5,0
2,5 2,7 6,5 0,5
3,0 3,2 7,0
3,5 3,7 8,0
4,0 4,3 9,0 0,8
5,0 5,3 10,0 1,0
6,0 6,4 12,0 1,6
8,0 8,4 16,0
10,0 10,5 20,0 2,0
12,0 13,0 24,0 2,5
Диаметр резьбы крепежной деталиВнутренний диаметр шайбыНаружный диаметр шайбыТолщина шайбы
14,0 15,0 28,0 2,5
16,0 17,0 30,0 3,0
18,0 19,0 34,0
20,0 21,0 37,0
22,0 23,0 39,0
24,0 25,0 44,0 4,0
27,0 28,0 50,0
30,0 31,0 56,0
33,0 34,0 60,0 5,0
36,0 37,0 66,0
39,0 40,0 72,0 6,0
42,0 43,0 78,0 7,0
48,0 50,0 92,0 8,0

Если среда, в которой используются шайбы плоские — агрессивная, такая, как нефть, газ или различные кислоты, то шайбы плоские по ГОСТ 11371-78 изготавливают из нержавеющих марок стали (шайбы плоские нержавеющие). Нержавеющие плоские шайбы стоят значительно дороже, но в агрессивных средах они незаменимы. В зависимости от агрессивности среды можно использовать различные по качеству нержавеющие стали, тем самым понижая стоимость шайб, поэтому шайбы нержавеющие из одних сталей зачастую значительно отличаются по цене от нержавеющих шайб из других сталей. Например, шайбы плоские нержавеющие, изготовленные из стали 20х13, гораздо дешевле, чем нержавеющие плоские шайбы, изготовленные из стали 12х18н10т.

В нижеприведенной таблице указана масса всех плоских шайб по ГОСТ 11371-78:

Диаметр резьбы крепежной детали, ммТеоретическая масса 1000 шт., кг
1,0 0,020
1,2 0,026
1,4 0,025
1,6 0,024
2,0 0,037
2,5 0,088
3,0 0,119
3,5 0,155
4,0 0,308
5,0 0,443
6,0 1,016
8,0 1,828
10,0 3,571
12,0 6,270
Диаметр резьбы крепежной детали, ммТеоретическая масса 1000 шт., кг
14,0 8,612
16,0 11,295
18,0 14,697
20,0 17,156
22,0 18,339
24,0 32,315
27,0 42,298
30,0 53,612
33,0 75,303
36,0 92,033
39,0 132,513
42,0 182,680
48,0 294,013

Если Вам требуются остальные характеристики плоских шайб, изготовленных по ГОСТ 11371-78, то вы можете посмотреть их, скачав ГОСТ 11371-78 с нашего сайта.

Пользуясь вышеприведенной таблицей на нашем сайте вы всегда сможете точно рассчитать стоимость транспортных расходов т.к. в ней указан вес всех существующих шайб плоских по ГОСТ 11371-78.

Наша компания может поставлять шайбы плоские из различных марок стали, таких как: сталь 20, 35, 40х и 09г2с (шайбы плоские стальные, шайбы плоские оцинкованные), сталь 12х18н10т, 14х17н2, 20Х13 и 10х17н13м2т (шайбы плоские нержавеющие) и д.р.

Помимо российских нормативных документов, наша компания поставляет плоские шайбы, изготовленные по зарубежным стандартам DIN и ISO.

На все шайбы плоские, шайбы плоские оцинкованные и шайбы плоские нержавеющие поставляемые нашей компанией, выдаются паспорта качества.

Возможно изготовление шайб плоских других диаметров и из других марок стали, а также по чертежам и эскизам заказчика (нестандартные шайбы). Нестандартные шайбы – это шайбы не попадающие ни под один общепринятый стандарт. Для того, чтобы заказать нестандартные шайбы Вам потребуется выслать чертеж или эскиз нестандартной шайбы со всеми необходимыми размерами.

Если у вас остались вопросы, связанные с плоскими шайбами, то Вы можете задать их менеджерам нашей компании по электронной почте [email protected] или по телефону +7 (343) 361 2377

Шайба плоская ГОСТ 11371-78 в Иркутске| Саянские источники

Шайба плоская ГОСТ 11371-78  (DIN 125) – крепежный элемент резьбового соединения, основная задача которого увеличить площадь давления и тем самым распределить прилагаемое усилие на большую поверхность.

Устанавливается со стороны подвижного элемента крепежа — чаще всего со стороны гайки. Таким образом, при вращении, завинчивании или отворачивании, гайка скользит по поверхности шайбы и равномерно прижимает детали.

Так же шайба предохраняет поверхность изделия  от царапин, трещин и помогает сохранить товарный вид изделия.

Основными видами брака шайб могут быть некачественный сплав или недостаточная толщина шайбы.

В случае использования некачественной шайбы в процессе эксплуатации неизбежна ее деформация при приложении значительной нагрузки во время работы или при затягивании резьбового соединения. Деформированная шайба не может выполнять свои функции, что приводит к ослаблению крепежа.

Визуально бракованные шайбы отличить трудно. Поэтому, чтобы обезопасить себя и гарантировать надежный крепеж ваших резьбовых соединений, необходимо приобретать шайбы, выполненные в соответствии с требованиями ГОСТ.

Компании ООО «Саянские источники» предлагает вам только качественные шайбы российских производителей.  Шайбы, представленные у нас соответствуют требованиям ГОСТ 11371-78.

d,
диаметр резьбы крепежной детали
d1d2Sмасса 1000 шт, кг
33,470,50,115
44,590,80,299
55,51010,430
66,6121,60,99
89161,61,725
10112023,438
1213,5242,56,066
1415,5282,58,377
1617,530310,976
182034313,976
202237316,361
222439317,470
242644431,058
273050439,438
303356450,456
363966587,35
4245787175,088
4852928283,956




Это тоже интересно

Есть вопросы — свяжитесь с нами

Шайбы ГОСТ 11371-78 » Фитинг-техкомплект

Шайбы ГОСТ 11371-78

Шайба ГОСТ 11371-78 — элемент резьбового крепежного соединения.
Шайбы прокладывают между головкой болта (или гайкой) и закрепляемой деталью (фланцем) для увеличения площади опорной поверхности.

Шайбы ГОСТ 11371-78 имеют вид плоского кольца с определенными размерами наружного диаметра и диаметра отверстия под болт.

Плоские шайбы изготавливаются в исполнении 1 — классов точности А и С, в исполнении 2 — класса точности А.
Шайба ГОСТ 11371-78 в исполнении 1 без фаски, исполнение 2 имеет фаску по наружному диаметру (скос 30-45º от вертикали).

Производятся шайбы  из различных марок стали. В зависимости от назначения крепежа, с которым используются плоские шайбы, и конкретных условий применения, это могут быть углеродистые, оцинкованные, нержавеющие, холодостойкие, жаропрочные и другие стали. Наиболее распространенный класс прочности шайб — 5. Шайбы с более высоким показателем класса прочности считаются высокопрочными.

Основные размеры:

Диаметр
резьбы крепежной детали d, мм

Диаметр
отверстия шайбы d1, мм

Наружный
диаметр шайбы d2, мм

Толщина
шайбы, мм

Класс
точности

С

А

12

13,5

13,0

24,0

2,5

16

17,5

17,0

30,0

3,0

20

22,0

21,0

37,0

3,0

24

26,0

25,0

44,0

4,0

27

30,0

28,0

50,0

4,0

30

33,0

31,0

56,0

4,0

36

39,0

37,0

66,0

5,0

4245,043,078,07,0

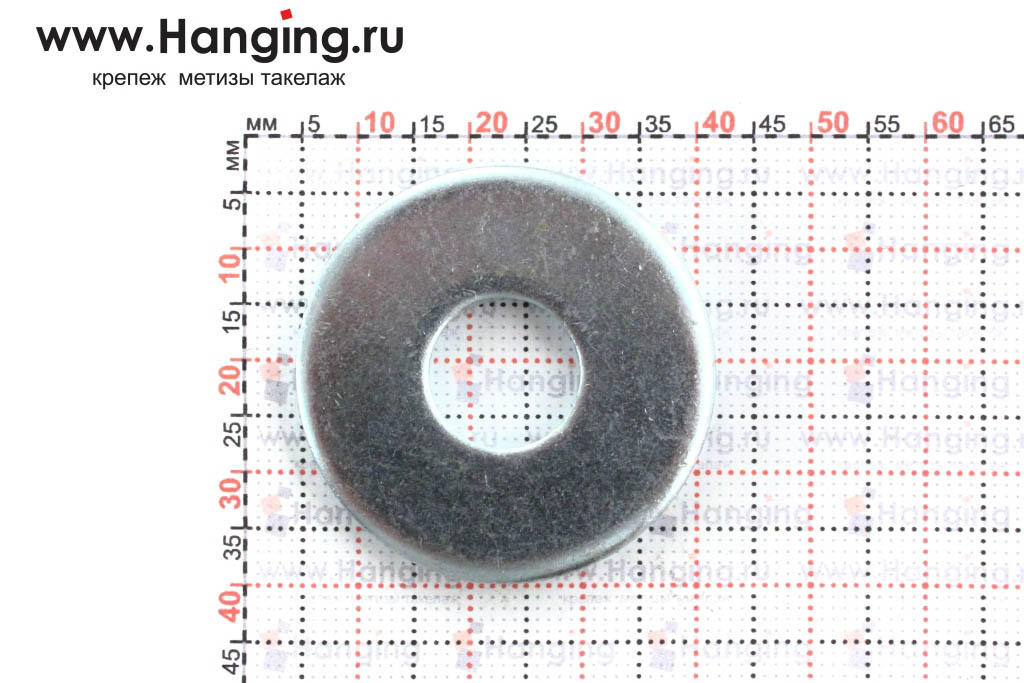

Шайба плоская усиленная (кузовная) DIN 9021 (EN ISO 7093-1, 7093-2): технические характеристики

Шайба плоская усиленная (кузовная).

Аналоги ГОСТ: ГОСТ 6958-78.

Особенность: внутренний диаметр шайбы плоской усиленной приблизительно в 3 раза меньше внешнего диаметра шайбы.

Аналоги (ISO, DIN, EN ISO):

Стандарт

Наименование

Примечание

EN ISO 7093-1

Шайба плоская усиленная (класс точности A)

Незначительные отличия в размерах внутреннего диаметра шайбы (d1) для крепежных деталей с диаметром М18, М20 и М24. Обычно взаимозаменяемы.

EN ISO 7093-2

Шайба плоская усиленная (класс точности C)

Незначительные отличия в размерах внутреннего диаметра шайбы (d1). Обычно взаимозаменяемы.

DIN 440 (форма R)

Шайба плоская увеличенная для деревянных конструкций (класс точности C)

Основное отличие DIN 9021 и DIN 440 (форма R) в размере внешнего диаметра и толщины шайбы. Если внутренний диаметр DIN 9021 и DIN 440 совпадают, то размер внешнего диаметра шайбы по DIN 440 больше на несколько миллиметров, чем в DIN 9021. Аналогичным образом толщина шайбы по DIN 440 больше, чем в DIN 902.



DIN 9021:

Параметры шайбы

Диаметр резьбы крепежной детали

М3

М3,5

М4

М5

M6

M8

M10

M12

M14

M16

М18

М20

М24

М30

M36

Внутренний номинальный (минимальный) диаметр d1

3,2

3,7

4,3

5,3

6,4

8,4

10,5

13

15

17

20

22

26

33

39

Толщина номинальная шайбы, h

0,8

0,8

1

1,2

1,6

2

2,5

3

3

3

4

4

5

6

8

Внешний номинальный (максимальный) диаметр d2

9

11

12

15

18

24

30

37

44

50

56

60

72

92

110



EN ISO 7093-1:

Параметры шайбы

Диаметр резьбы крепежной детали

М3

М3,5

М4

М5

M6

M8

M10

M12

M14

M16

М18

М20

М24

М30

M36

Внутренний номинальный (минимальный) диаметр d1

3,2

3,7

4,3

5,3

6,4

8,4

10,5

13

15

17

19

21

25

33

39

Толщина номинальная шайбы, h

0,8

0,8

1

1

1,6

2

2,5

3

3

3

4

4

5

6

8

Внешний номинальный (максимальный) диаметр d2

9

11

12

15

18

24

30

37

44

50

56

60

72

92

110



EN ISO 7093-2:

Параметры шайбы

Диаметр резьбы крепежной детали

М3

М3,5

М4

М5

M6

M8

M10

M12

M14

M16

М18

М20

М24

М30

M36

Внутренний номинальный (минимальный) диаметр d1

3,4

3,9

4,5

5,5

6,6

9

11

13,5

15,5

17,5

20

22

26

33

39

Толщина номинальная шайбы, h

0,8

0,8

1

1

1,6

2

2,5

3

3

3

4

4

5

6

8

Внешний номинальный (максимальный) диаметр d2

9

11

12

15

18

24

30

37

44

50

56

60

72

92

110

Все параметры в таблицах указаны в мм.

Дополнительную информацию о технических характеристиках шайбы можно получить у менеджеров компании.

Крепеж и метизы: Виды шайб

Шайба — это крепежное изделие с отверстием в центре, которое подкладывают под головку болта, винта или гайку для увеличения площади опорной (прижимной) поверхности или предотвращения их самоотвинчивания в условиях действующих нагрузок.

В названиях одних видов шайб указано их целевое предназначение (стопорная), в названиях других — их конструктивные особенности (шайба плоская, шайба пружинная, тарельчатая и т. д.) или монтажные характеристики (быстросъемная).

Размеры всех видов шайб имеют такие обозначения: d1 диаметр отверстия, d2наружный диаметр, s — толщина . Шайбы имеют классы точности А (повышенной точности) и С (грубой точности). Параметры шероховатости опорных поверхностей у шайб класса А не должны превышать величины 3,2 мкм. Изделия выпускаются производителями с нанесенными защитными покрытиями или без покрытия.

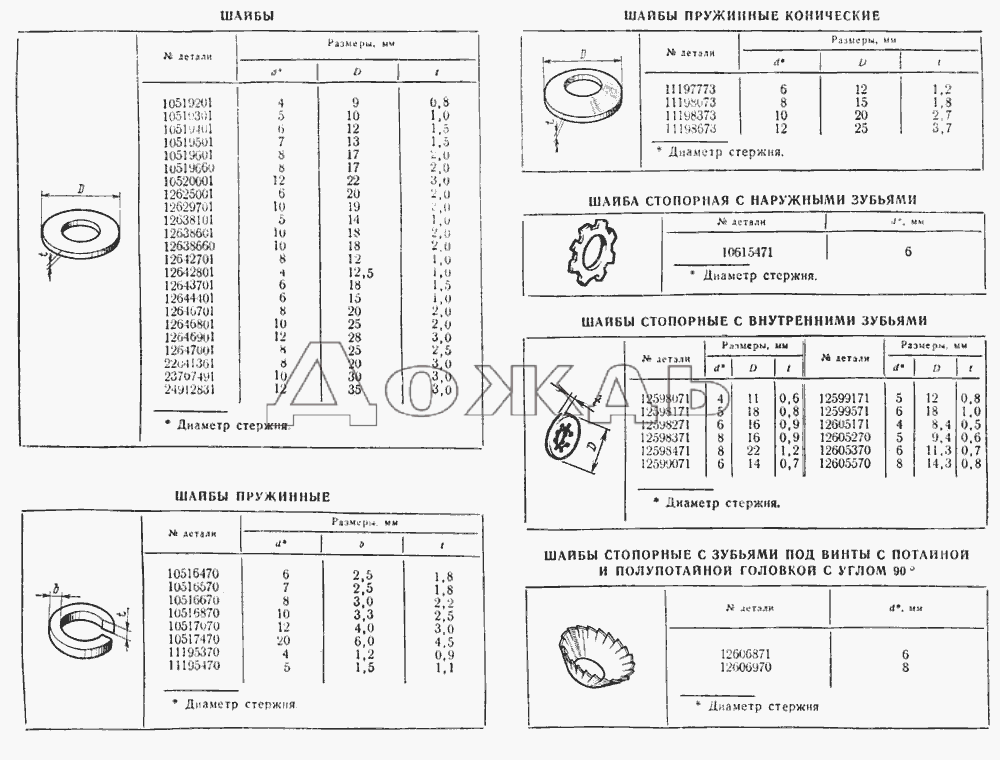

Виды шайб:

Шайба плоская ГОСТ 11371 (шайба плоская DIN 125). Имеет два варианта исполнений: исполнение 1 — для классов точности А и С, обычной плоской формы; исполнение 2 — для класса А, с фаской на одной из опорных поверхностей. Размер фаски плоской шайбы равен (0,25-0,5) толщины (s). Угол фаски — в пределах 30…45 градусов. Отверстие у шайб класса точности С немного увеличено в диаметре. Размеры шайб: внутренний диаметр — от 1,0 до 48,0 мм, наружный диаметр — от 3,5 до 92,0 мм. Толщина у этого вида шайб находится в пределах от 0,3 мм до 3,0 мм. Шайба пружинная ГОСТ 6402 (шайба DIN 127, гровер, гроверная шайба, шайба Гровера). Основное предназначение гроверной шайбы — предотвращение самопроизвольного откручивания крепежа. Существует четыре вида шайб: нормальные (Н), тяжелые(Т) и особо тяжелые — с квадратным поперечным сечением; легкие (Л) — с прямоугольным поперечным сечением. В условных обозначениях гроверных шайб указывают размеры крепежа (болтов, винтов,шпилек), для которых они предназначены. Шайбы имеют два варианта исполнения, отличающихся высотой. Пружинные шайбы изготавливают из проволоки по ГОСТ 11850 из стали марок 65Г, 70, 3Х13, из бронзы или других цветных сплавов для номинальных диаметров крепежа в пределах от 2 мм до 48 мм. Шайбы могут быть без антикоррозионного защитного покрытия или с покрытием, выполненным по технологии термодиффузионного цинкование или горячего цинкования.Твердость стальных пружинных шайб по Роквеллу: 41,5-49,5 HRCэ. Концы у шайб делают с плоскими срезами. При закручивании гаек с применением плоских и пружинных шайб гроверы располагают между гайкой и плоской шайбой.

Шайба увеличенная ГОСТ 6958 (шайба DIN 9021, шайба усиленная). Такому виду шайб назначено два класса точности А и С. Размеры усиленных шайб: внутренний диаметр — от 1,0 до 48,0 мм, наружный диаметр — от 4,0 до 145,0 мм. Толщина шайбы —  в пределах от 0,3 мм до 10,0 мм. Плоские увеличенные шайбы часто применяют вместе с шурупами с шестигранной головкой (шуруп-глухарь) при установке керамической сантехники к облицованным плиткой стенам и полу, а также при сборке деревянных конструкций из лаг и реек. Увеличенного вида шайбы имеют наружный диаметр приблизительно в три раза больший, чем их внутренний диаметр. Внутренний диаметр шайб класса точности С немного большего размера, чем у их аналогов класса точности А.

Шайба EPDM (шайба кровельная с EPDM-прокладкой). EPDM означает «этилен-пропилен-диен-мономер», разновидность синтетического каучука. Этот вид шайб применяется для создания герметичных соединений при креплении профнастила или иных листовых материалов к деревянным или металлическим конструкциям. Кровельную шайбу обычно используют вместе с саморезами DIN 7504 K. Высокая герметичность просверленных саморезами отверстий в профилированном металле обеспечивается плотным прилеганием синтетического EPDM-материала шайбы к цилиндрической формы проточке под головкой самореза. Диаметр этого гладкого участка стержня самореза имеет меньший размер, чем диаметр резьбы крепежной детали.

Пружинная двухвитковая шайба (шайба двухвитковая, шайба ГОСТ 21797). Такой вид шайб используют в конструкциях верхнего строения железнодорожных путей, подкладывая их под головки путевых шурупов диаметром 24 мм или железнодорожных болтов диаметром 22 мм. Шайбы изготавливают без нанесения защитного цинкового покрытия. Им определен класс точности С. Материалом для изготовления шайб являются стали марок 60С2А, 60С2 и их аналоги.

Другие виды шайб: косая, стопорная, стопорная Star-Lock, лапчатая,  быстросъемная, уплотнительная, зубчатая, тарельчатая, квадратная, плоская уменьшенная.

Размеры шайбы

Свойства медного провода AWG
Размеры центрального сверла
Размер сверла и десятичные эквиваленты
Имперская отводная таблица
Размеры шпоночного паза
Точки плавления
Таблица метрических метчиков
Размеры уплотнительных колец
Трубная резьба
Экстракторы винтов
Весы и калибры для листового металла
Винты с головкой под торцевой ключ
Расчет конусности
Конические штифты
Размеры конического хвостовика
Размеры шайбы
Проволочные калибры
Размеры шурупов

Склад болтов — размеры шайбы USS SAE

Размер USS САЕ
Внутренний диаметр
(A)
Внешний диаметр
(В)
Толщина
(С)
Внутренний диаметр
(А)
Внешний диаметр
(В)
Толщина
(С)
#2 3/32 дюйма 1/4″ 0.020″
#4 1/8″ 5/16″ 0,032 дюйма
#6 5/32 дюйма 3/8″ 0.049″
#8 3/16″ 7/16″ 0,049 дюйма
#10 7/32″ 1/2 дюйма 0.049″
#12 1/4″ 9/16″ 0,065″
1/4 дюйма 5/16″ 0,734 дюйма 0,065″ 9/32″ 5/8″ 0.065″
5/16″ 3/8″ 7/8″ 0,083 дюйма 11/32″ 11/16″ 0,065″
3/8 дюйма 7/16″ 1″ 0,083 дюйма 13/32″ 13/16″ 0.065″
7/16″ 1/2 дюйма 1-1/4″ 0,083 дюйма 15/32″ 15/16″ 0,065″
1/2 дюйма 9/16″ 1-3/8″ 0,109 дюйма 17/32″ 1-1/16″ 0.095″
9/16″ 5/8″ 1-15/32″ 0,109 дюйма 19/32″ 1-5/32″ 0,095 дюйма
5/8 дюйма 11/16″ 1-3/4″ 0,134 дюйма 21/32″ 1-5/16″ 0.095″
3/4 дюйма 13/16″ 2 дюйма 0,148″ 13/16″ 1-15/32″ 0,134 дюйма
7/8″ 15/16″ 2-1/4″ 0,165 дюйма 15/16″ 1-3/4″ 0.134 дюйма
1″ 1-1/16″ 2-1/2″ 0,165 дюйма 1-1/16″ 2 дюйма 0,134 дюйма
1-1/8 дюйма 1-1/4″ 2-3/4″ 0,165 дюйма
1-1/4″ 1-3/8″ 3 дюйма 0.165 дюймов
1-3/8″ 1-1/2 дюйма 3-1/4″ 0,180″
1-1/2″ 1-5/8″ 3-1/2″ 0.180 дюймов
1-5/8″ 1-3/4″ 3-3/4″ 0,180″
1-3/4″ 1-7/8″ 4 дюйма 0.180 дюймов
2 дюйма 2-1/8″ 4-1/2″ 0,213 дюйма



Размеры и характеристики плоской шайбы SAE

Шайбы SAE из низкоуглеродистой и нержавеющей стали



Болт S размер

  Нажмите на размер, чтобы купить товары



Внешний диаметр (НД)



Внутренний диаметр (ВД)


Толщина (TH)
Прибл.количество СТАЛЬНЫХ шайб в коробке
Номинальный Макс. Мин. Номинальный Макс. Мин. Американский стандарт (манометр) Макс. Мин. 50 фунтов. (Цинк, черный оксид или гладкая поверхность)

20 фунтов.
(оцинкованный)

4 5/16 0,320 0,307  1/8  0,133 0,120 (1/32) .040 .025   83300
6 3/8 0,390 0,370   32/5  0.164 0,151 18 (3/64) .065 .036  39500
8 16.07. 0,453 0,433  3/16 0,196 0,183 18 (3/64) .065 .036  29500
10 1/2 0.515 0,495 32 июля 0,227 0,214 18 (3/64) .065 .036  22750
3/16 16 сентября 0,577 0,557 1/4 0,265 0,245 18 (3/64) .065 .036
12 16 сентября 0.577 0,557 1/4  0,265 0,245 16 (1/16) .080 .051  14700
1/4 5/8 0,640 0,620 32 сентября 0,296 0,276 16 (1/16) .080 .051 11100 4440
5/16 16/11 0.703 0,681 32.11 0,359 0,339 16 (1/16) .080 .051 9750 3900
3/8 13/16 0,827 0,805 32.13 0,419 0,401 16 (1/16) .080 .051 7000 2800
7/16 59/64 0.937 0,915 15/32  0,484 0,464 16 (1/16) .080 .051 5500
1/2 1-1/16 1,092 1,055 17/32  0,546 0,526 13 (3/32) .121 .074  2800 1120
16 сентября 1-3/16 1.186 1,149 19/32  0,609 0,589 13 (3/32) .121 .074  2250
5/8 1-5/16 1,342 1,305 21/32  0,686 0,649 13 (3/32) .121 .074  1850 722
3/4 1-1/2 1.499 1,462 13/16  0,842 0,805 10 (9/64) .160 .108  1050 337
7/8 1-3/4 1,780 1,743  15/16   0,968 0,931  10 (9/64)  .160  .108  775
1 2 2.030 1,993 1-1/16  1,092 1,055 10 (9/64)  .160  .108   585   —
1-1/8 2-1/4 2,280 2,243 1-3/16  1,280 1,243  10 (9/64)  .160  .108   460   —
1-1/4 2-1/2 2,530 2,493 1-5/16  1.405 1,368  9 (5/32)  .192 .136   335   —
1-3/8   2-3/4 2,780 2,743 1-7/16  1.530 1,493   9 (5/32)   .213 .136   275   —
1-1/2 3 3.030 2,993 1-9/16  1,655 1,618   9 (5/32)   .213  .153   230   —




Описание


Аналогичен шайбе USS, но с немного меньшими внутренними и внешними диаметрами.Большинство, но не все шайбы
SAE производятся из более тонких материалов по сравнению с шайбами ​​USS.


Применение/
Преимущества
Шайбы


SAE были разработаны для тех же целей, что и шайбы USS, но в особенности для удовлетворения требований автомобильной техники
.



Материал

Сталь

Нержавеющая сталь

Шайбы плоские должны быть штампованными из горячекатаной, горячекатаной и травленой, холоднокатаной стали или выточены из пруткового или трубного проката или кованы по выбору изготовителя.

Нержавеющая сталь 316 или 18-8.


Покрытие

Стальные шайбы SAE поставляются с цинковым и черным оксидным покрытием. Имеются другие насаждения.

Обычно шайбы SAE из нержавеющей стали не поставляются
с дополнительной отделкой.

Дополнительные ресурсы




Загрузить Шайбы SAE PDF





Магазин сопутствующих товаров

Шайбы USS
Плоские шайбы
Шайбы ASTM F436

Таблица толщины плоских шайб


Толщина стали

В таблице толщины плоских шайб/плоских шайб указаны значения стандартной толщины стали для стандартных плоских шайб (также известных как плоские шайбы).Шайбы изготавливаются из полосовой и трубной стали. Номер калибра представляет собой стандартную толщину полосовой/трубной стали. Эти значения толщины являются стандартными для производителей полосовой и трубной стали. Габаритные размеры указаны в дюймах.



Толщина

Номер датчика



Размер манометра (в дюймах)

00000



0.500

0000



0,454

000



0,425

00



0,380

0



0.340

1



0,300

2



0,284

3



0,259

4



0.238

5



0,220

6



0,203

7



0,180

8



0.165

9



0,148

10



0,134

11



0,120

12



0.109

13



0,095

14



0,083

15



0,072

16



0.065

17



0,058

18



0,049

19



0,042

20



0.035

21



0,032

22



0,028

23



0,025

24



0.022

25



0,020

26



0,018

27



0,016

28



0.014

29



0,013

30



0,012

31



0,010

32



0.009

33



0,008

34



0,007

35



0,005

36



0.004



» Стандартные шайбы

Шайбы

обеспечивают гладкую опорную поверхность и используются под головкой болта и/или гайки. Плоские шайбы соответствуют спецификации ASTM F844. Эти шайбы незакаленные и предназначены для общего использования.

Склад

Диаметр: 1/2″ – 3″

Происхождение: Импорт

Покрытие: Гладкое и горячее цинкование

Производство

Portland Bolt может производить или поставлять нестандартные квадратные, прямоугольные или круглые шайбы, отвечающие требованиям ASTM A36, A572 Grade 50 или F436.

Размеры

Щелкните таблицу, чтобы открыть чертеж
Размер болта А Б С Вес (фунты) За 100 штук Номера деталей
Внутренний диаметр Внешний диаметр Толщина Импорт
Обычная Оцинкованный
1 2 9 16 1 3 8 0.109 4 19794 19795
5 8 11 16 1 3 4 0,134 8 19796 19797
3 4 13 16 2 0.148 11 19798 19799
7 8 15 16 2 1 4 0,165 15 19800 19801
1 1 1 16 2 1 2 0.165 19 19802 19803
1 1 8 1 1 4 2 3 4 0,165 22 19804 19805
1 1 4 1 3 8 3 0.165 26 19806 19807
1 3 8 1 1 2 3 1 4 0,180 33 19808 19809
1 1 2 1 5 8 3 1 2 0.180 38 19810 19811
1 5 8 1 3 4 3 3 4 0,180 43
1 3 4 1 7 8 4 0,180 50 19812 19813
1 7 8 2 4 1 4 0.180 57
2 2 1 8 4 1 2 0,180 63 19814 19815
2 1 4 2 3 8 4 3 4 0,220 83 16434 16435
2 1 2 2 5 8 5 0.238 96 16436 16437
2 3 4 2 7 8 5 1 4 0,259 110 16670 16671
3 3 1 8 5 1 2 0.284 130 16438 16439
Размеры согласно ASME B18.21.1

17.11.2020

Вудсток Промышленные товары | Форма A Размеры шайбы DIN125 A :: w3layouts

DIN125 Форма А

Мы поставляем шайбы DIN125 форма A из следующих материалов:

мягкая сталь, цинк и гальв. Нержавеющая сталь формата A2 и A4 Латунь

Шайбы также могут быть специально изготовлены из любого материала
Размер болта Внутренний диаметр Внешний диаметр Толщина
М1 1.1мм 3,2 мм 0,3 мм
M1.2 1,3 мм 3,8 мм 0,3 мм
M1.4 1,5 мм 3,8 мм 0,3 мм
М1.6 1,7 мм 4,0 мм 0,3 мм
М2 2,2 мм 5,0 мм 0,3 мм
М2,5 2,7 мм 6,0 мм 0.5мм
М3 3,2 мм 7,0 мм 0,5 мм
М3,5 3,7 мм 8,0 мм 0,5 мм
М4 4,3 мм 9.0мм 0,8 мм
М5 5,3 мм 10 мм 1,0 мм
М6 6,4 мм 12 мм 1,6 мм
М7 7.4мм 14 мм 1,6 мм
М8 8,4 мм 16 мм 1,6 мм
М10 10,5 мм 20 мм 2,0 ​​мм
М11 12.0мм 24 мм 2,5 мм
M12 13 мм 24 мм 2,5 мм
М14 15 мм 28 мм 2,5 мм
М16 17 мм 30 мм 3.0мм
М18 19 мм 34 мм 3,0 мм
М20 21 мм 37 мм 3,0 мм
M22 23 мм 39 мм 3.0мм
M24 25 мм 44 мм 4,0 мм
М27 28 мм 50 мм 4,0 мм
М30 31 мм 56 мм 4.0мм
М33 34 мм 60 мм 5,0 мм
М36 37 мм 66 мм 5,0 мм
М39 40 мм 72 мм 6.0мм
М42 43 мм 78мм 7,0 мм
М45 46 мм 85 мм 7,0 мм
М48 50 мм 92 мм 8.0мм
М52 54 мм 98 мм 8,0 мм
М56 58 мм 105 мм 9,0 мм
М60 62 мм 110 мм 9.0мм
М64 66 мм 115 мм 9,0 мм

Шайбы формы A B C D

Формы шайб варьируются от A до F, где тип формы относится к внешнему диаметру и толщине плоских шайб.

Шайбы

BS4320 форм от A до D обычно поставляются с самообработкой из различных металлов, включая стальные сплавы, латунь и медь.

Шайбы формы A: нормальный диаметр, нормальная толщина
Шайбы формы B: нормальный диаметр, малая толщина
Шайбы формы C: большой диаметр, нормальная толщина
Шайбы формы D: большой диаметр, малая толщина

Доступно со склада, специальные изделия изготавливаются на заказ.

Мы также поставляем шайбы форм E и F.

РАЗМЕР ФОРМА А ФОРМА Б ФОРМА C ФОРМА D
ВНЕШНИЙ ДИАМ. ТОЛЩИНА ВНЕШНИЙ ДИАМ. ТОЛЩИНА ВНЕШНИЙ ДИАМ. ТОЛЩИНА ВНЕШНИЙ ДИАМ. ТОЛЩИНА
М2 5.0 0,3
M2,5 6,5 0,5
М3 7.0 0,5
M4 9,0 0,8 10,0 0,8
М5 10.0 1,0 12,5 0,8 12,5 1,0
М6 12,5 1,6 12,5 0,8 14 1,6 14 0.8
М8 17 1,6 17 1,0 21 1,6 21 1,0
М10 21 2,0 21 1,25 24 2.0 24 1,25
M12 24 2,5 24 1,6 28 2,5 28 1,6
M14 28 2,5 28 1.6 30 2,5 30 1,6
M16 30 3,0 30 2,0 34 3,0 34 2,0
M18 34 3.0 34 2,0 37 3,0 37 2,0
M20 37 3,0 37 2,0 39 3,0 39 2,0
M22 39 3.0 39 2,0
M24 44 4,0 44 2,5 50 4,0 50 2,5
M27 50 4.0 50 2,5
М30 56 4,0 56 2,5
М33 60 5.0 60 3,0
М36 66 5,0 66 3,0
М39 72 6.

Добавить комментарий

Ваш адрес email не будет опубликован.
