Применение паронитовых прокладок
Паронит является универсальным материалом для создания прокладок, которые необходимы при герметизации неподвижного оборудования.
Изделия из паронита служат отличным переходником (прокладкой) на стыках плоских труб, в насосах, в силовых агрегатах.
Также паронитовые прокладки незаменимы в трубопроводе с газообразными и жидкими агрессивными средами в широких диапазонах температур от -50°С до +450°С, находящихся под давлением в различных климатических условиях.
Паронит производят из асбеста, латекса и специализированных добавок.
Вырезание прокладок из паронита происходит следующим образом:
- 1. выбирается лист паронита с определённой толщиной,
- 2. с помощью специально оборудования из него вырезаются нужные формы (можно вырезать прокладку из паронита своми руками).
Эти соединительные элементы применяются при объединении фланцев и деталей, они вставляются между ними для вспомогательной герметизации, предотвращения протечек и для безопасного упрочнения соединений.
Классификация паронитовых прокладок
Область применения уплотнительных элементов определяется в зависимости от вида паронита (согласно ГОСТ 481-80):
ПОН-А – предназначен для парообразной, жидкой среды, а также для конструкций, транспортирующих аммиачные соединения.
ПОН-Б – возможно перемещение азотсодержащих веществ, кислорода в жидком виде, этилового спирта.
ПОН-В – паронитовые уплотнители применяются для герметизации конструкций, качающих нефтепродукты, антифриз, тосол, воздухо-топливные составы.
ПМБ-1 – выдерживают давление до 15МПа. Изделия нашли применение в системах, транспортирующих масла, нефтепродукты.
Все эти прокладки изготавливаются из листов толщиной от 0,4мм до 6мм.
Основные области применения прокладок из паронита

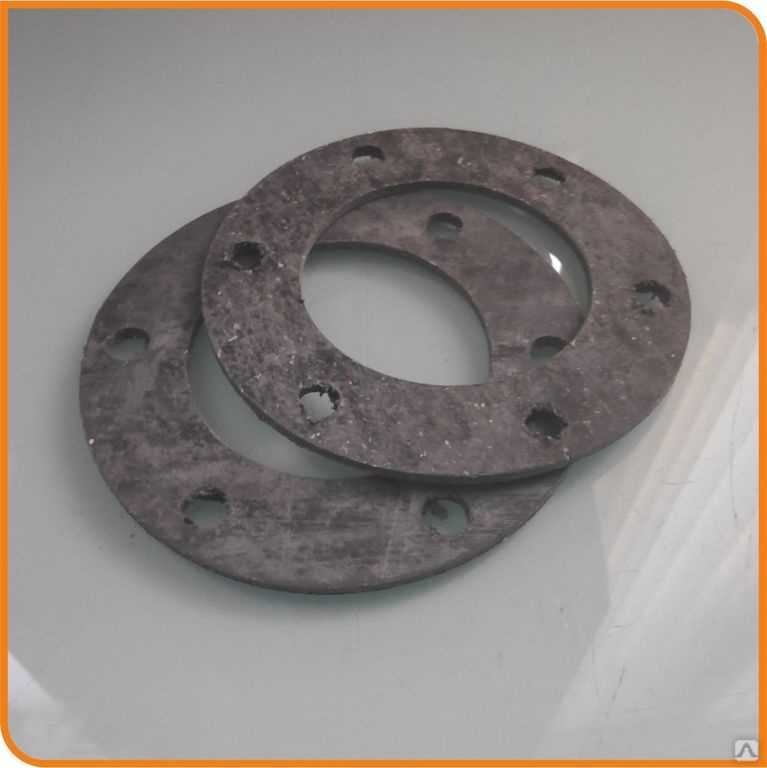

Прокладки фланцевых соединений

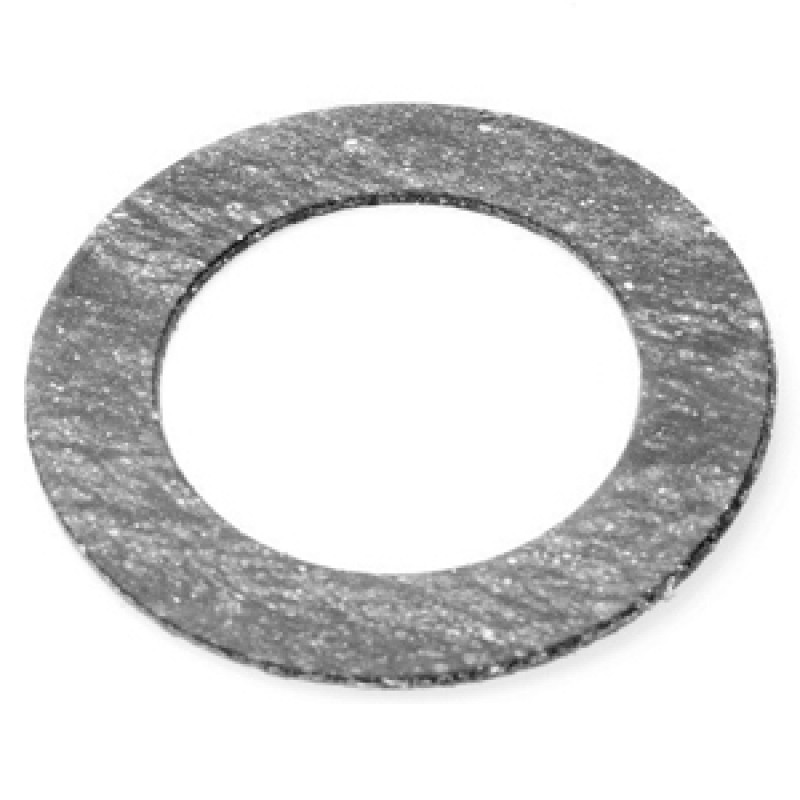

Соединительные элементы для фланцев имеют плоскую кольцевую форму с отверстием внутри (изготавливаются по ГОСТу 15180-86).
Существует несколько разных видов ответных фланцев, в зависимости от размеров и назначения производятся данные изделия.
Прокладки фланцевых соединений выполняются по следующим требованиям:
ГОСТ – регламент России и СНГ.
DIN – европейская стандартизация.
ASME – стандартизация Америки.
В зависимости от завода изготовителя указывается маркировка требований к изделию.
Прокладки фланцевых соединений бывают обычные и масло-бензостойкие.
Они устанавливаются на компрессорах и трубопроводах. Их толщина от 0,4мм до 3мм.
Герметизация магистральных трубопроводов
Коммуникации в жилищно-коммунальном секторе
Соединения из паронита общего назначения используются в таких средах, как:
— несолёная вода;
— нагретый воздух;
— инертный газ;
— жидкий азот;
— разные виды нефтепродуктов с температурным диапазоном.
Такие паронитовые соединения успешно нашли своё применение в трубопроводах с небольшим и средним порогом давления.
Для этих целей берётся материал общего назначения.
Выбирать паронитовые вкладыши нужно с особой тщательностью в зависимости от условий будущей рабочей среды.
Также они используются в разных модификациях насосов, вентиляции и в отопительном комплексе.
На газопроводах среднего и высокого давления используются прокладки в соответствии с ГОСТом 481-58, толщиной от 2-3мм.
Прокладки для автомобилей и крупногабаритной техники
Существует вид паронитовых прокладок, которые разработаны для применения в двигателях внутреннего сгорания. Они используются на тракторах, легковых автомобилях, грузовиках и других видах техники, где установлен мотор и система вывода выхлопных газов.
Изделия бывают следующих типов:
прокладки водяного насоса,
соединения силовых установок в кранах и распределителях,
ГБЦ (прокладки в моторе) — производство паронитовых прокладок на высококлассном оборудовании предоставляет возможность изготовления соединительных элементов ГБЦ для двигателей.
Прокладки металлоконструкций и вентилируемых фасадов
Прокладки металлоконструкций и навесных фасадов (терморегулируемые) – это новый продукт в строительстве и в производстве.
Они применяются при монтаже навесных фасадов для того, чтобы убрать «мостики холода» и изолировать крепежные элементы от окружающей среды.
В строительстве термоизолирующие прокладки крепятся к стене или фундаменту.
Способствуют надёжной фиксации крепления и упрочнению, а также предотвращают образование конденсата на прилегающей металлической конструкции.
Такие элементы в строительстве защищают от коррозии металлические фрагменты и соответственно продлевают эксплуатационный срок.
Производство прокладок из паронита
АО «Тамбов АТИ» производит прокладки любого назначения, из любого вида паронита, в том числе и под заказ.
Как производитель, мы гарантируем постоянное наличие и максимально выгодную цену не только на изделия из паронита, но и на всю производимую нами продукцию.
Также вы можете купить у нас листовой паронит для прокладок.
Для заказа звоните по телефону в Москве +7 (495) 789-69-88.
Прокладка паронитовая Ду150 Ру25-40 кольцевая ГОСТ 15180-86 в г. Москва
0 товаров (0 шт) 0 ₽
Корзина
Сумма 0 ₽ с НДС
В корзину Оформить заказ
Свернуть
О товаре
Бренд: Прокладки паронитовые, Россия
Диаметр: Ду150.00 мм
Наружный диаметр: 222 мм
Давление: 40 бар
Условия производства: ГОСТ 15180-86
Артикул: D270-01301
Все характеристики
Низкая цена
32 на 19.11.2022 ₽ $ €
23 Ноября
Доставка в г. Москва 26 Ноября ?
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Другие модели
Ду10 Ру40 3₽Ду100 Ру16 17₽Ду100 Ру40 18₽Ду125 Ру16 24₽Ду125 Ру40 35₽Ду15 Ру40 2₽Ду150 Ру16 30₽Ду150 Ру40 32₽Ду20 Ру40 3₽Ду200 Ру16 49₽Ду200 Ру40 54₽Ду25 Ру40 4₽Ду250 Ру16 57₽Ду250 Ру25 77₽Ду250 Ру40 77₽Ду250 Ру6 76₽Ду300 Ру16 93₽Ду300 Ру25 106₽Ду300 Ру40 114₽Ду300 Ру6 103₽Ду32 Ру40 5₽Ду350 Ру10 117₽Ду350 Ру16 123₽Ду350 Ру40 152₽Ду40 Ру40 6₽Ду400 Ру16 131₽Ду400 Ру25 163₽Ду400 Ру40 166₽Ду400 Ру6 168₽Ду50 Ру40 9₽Ду500 Ру16 194₽Ду500 Ру40 205₽Ду500 Ру6 217₽Ду600 Ру25 270₽Ду600 Ру40 391₽Ду600 Ру6 330₽Ду65 Ру40 11₽Ду700 Ру10 365₽Ду700 Ру16 336₽Ду700 Ру25 475₽Ду700 Ру6 453₽Ду80 Ру40 14₽Ду800 Ру10 418₽Ду800 Ру16 397₽Ду800 Ру25 583₽Ду800 Ру6 510₽
Характеристики
Характеристики
| |||||
Функция — герметизация системы запорно-регулирующей арматуры и укрепления мест соединения трубопроводов.это уплотнительные элементы в виде кольца или диска с центральным отверстием. Их предназначение — герметизация системы запорно-регулирующей арматуры и укрепления мест соединения трубопроводов.
Уплотнители обеспечивают надежность фланцевого стыка, поэтому специалисты рекомендуют подбирать материал прокладки, подходящий для веществ или смеси веществ в конкретном трубопроводе, а также исключить ошибки при установке уплотнительного элемента.Прокладку какой толщины следует использовать в моей фланцевой системе?
Вопрос о том, какую толщину прокладки использовать для конкретной системы фланцев, возникает часто, но на него сложно ответить.
«Должен ли я использовать прокладку толщиной 1,0 мм или 3,0 мм?» Звучит как простой вопрос, но требует большего, чем простой ответ. Более толстые прокладки могут справляться с большим количеством неровностей фланцев, потому что они могут сильнее сжиматься. Если фланцы корродированы, неровны или не параллельны, может потребоваться более толстая прокладка. Лучшим решением, очевидно, является ремонт или регулировка смещения фланцев, но это не всегда реально. Так почему же большинство производителей прокладок рекомендуют использовать более тонкие прокладки везде, где это возможно?
Более тонкие прокладки имеют много преимуществ:
• Повышенная устойчивость к выдуванию из-за меньшей площади поперечного сечения, подверженного внутреннему давлению среды.
• Снова меньшая скорость утечки из-за меньшей площади поперечного сечения.
• Лучшая прочность на сжатие и, следовательно, более высокие нагрузки на поверхность прокладки (давление) можно безопасно применять к более тонкой прокладке.
• Лучшее удерживание крутящего момента за счет более низких характеристик релаксации ползучести более тонких прокладок.
• Более низкая стоимость самой прокладки.
Везде, где только можно» сложно применить в реальности. Как упоминалось выше, более толстые прокладки лучше подходят для сильно поврежденных или деформированных фланцев, потому что способность прокладки заполнять неровности фланца зависит от степени сжатия прокладки при заданной нагрузке.
Поскольку сжимаемость при определенной нагрузке обычно выражается в процентах от первоначальной толщины прокладки, более толстая прокладка с большей первоначальной толщиной фактически сжимается на большее расстояние. Например, 10-процентное сжатие прокладки толщиной 1,0 мм означает сжатие 0,1 мм. При 10-процентном сжатии прокладки диаметром 3,0 мм прокладка сожмется на 0,3 мм. Это дополнительное сжатие прокладки означает, что более толстая прокладка заполнит более глубокие царапины или впадины лучше, чем более тонкая прокладка.
Пример изменения толщины прокладки в зависимости от ее сжимаемости для прокладок толщиной 1,0 и 2,0 мм показан на диаграмме 1.9.0003 Однако преимущества использования более толстой прокладки могут ввести в заблуждение. Хотя более толстая прокладка герметизирует больше неровностей фланцев, она также может привести к другим проблемам. Более толстая прокладка больше подвержена тепловому воздействию, поэтому релаксация ползучести выше. Изменение поверхностного давления после воздействия температуры на прокладку для двух прокладок разной толщины показано на диаграмме 2. Если прокладка подвергается нагрузке 220 МПа и подвергается воздействию повышенной температуры 100°C в течение 4 часов, остаточная поверхность прокладки давление для прокладки толщиной 1,0 мм составит 210 МПа, а для прокладки толщиной 2,0 мм 190 МПа (для жесткости 500 кН/мм). Это означает, что более толстая прокладка теряет больше давления на поверхность прокладки, что может привести к сокращению срока службы прокладки и увеличению скорости утечки во время эксплуатации.
Потеря поверхностного давления прокладки еще более заметна при более высоких температурах.
Более толстая прокладка также имеет меньшую прочность на сжатие, поэтому максимальная нагрузка на поверхность прокладки, которой она может подвергаться без повреждения, ниже. Это касается как комнатной, так и повышенной температуры. Максимальное поверхностное давление, которое может быть приложено к прокладке, зависит от температуры и показано для прокладки толщиной 1,0 и 2,0 мм в таблице 3. Максимальное поверхностное давление прокладки можно определить в соответствии со стандартами, такими как EN 13555.
Кроме того, трение между прокладкой и фланцем также является одним из факторов, определяющих сопротивление выдавливанию болтового фланцевого соединения. Трение представляет собой комбинацию коэффициента трения между поверхностями прокладки и фланца и общей нагрузки на болт. Поскольку тонкие прокладки имеют меньшую релаксацию ползучести, соединение выдерживает большую нагрузку на болты, что приводит к большей безопасности от выброса.
Наконец, поскольку все материалы прокладок в некоторой степени проницаемы, среда может проходить через корпус прокладки. Более толстые прокладки создают более широкий путь для проникновения и, следовательно, дают более высокие скорости утечки, но обратите внимание, что может произойти и обратное. Если прокладка слишком тонкая, чтобы соответствовать неровностям фланца, среда может просачиваться через прокладку, а не через нее. Это может привести к еще более высокой степени утечки, чем при использовании более толстой прокладки. Поэтому фланцы, которые являются плоскими и достаточно чистыми, чтобы работать с тонкими прокладками, герметизируются намного плотнее с более тонкой прокладкой.
Тип листового прокладочного материала и доступная сжимающая нагрузка также влияют на толщину, необходимую для герметизации конкретного соединения. Прокладки с более высокими значениями сжимаемости не требуют той же нагрузки, что и более твердые, менее сжимаемые типы, для обеспечения герметичности.
Это связано с тем, что более сжимаемые прокладки могут лучше компенсировать неровности на поверхности фланца, поэтому можно использовать более тонкие прокладки. Фланцы, требующие более толстых прокладок, создают проблемы, которые производитель прокладок не может контролировать. Поэтому лучшим решением является использование или проектирование фланцев с более высокими доступными сжимающими нагрузками, поддержание чистоты поверхности в хорошем состоянии и использование прокладок толщиной 1,5 мм или даже 1,0 мм, когда это возможно.
Неидеальные фланцы, тем не менее, нуждаются в герметизации. Обычно это достигается путем тщательного рассмотрения всех переменных в приложении при выборе типа и толщины материала прокладки. Обратитесь к поставщику прокладок за конкретными рекомендациями по применению любой фланцевой системы. Как всегда важна правильная установка.
Поэтому прокладку следует собирать с правильно рассчитанным начальным давлением прокладки и устанавливать с использованием правильной процедуры установки.
Для расчета соответствующего крутящего момента монтажных болтов для круглых фланцевых соединений мы предлагаем вам использовать метод расчета в соответствии с EN 159.1 Часть 1, а в качестве основы для правильной процедуры установки вы можете использовать Руководящие принципы Европейской ассоциации уплотнителей.
Европейская ассоциация герметиков (ESA) подготовила эту статью в качестве руководства по наилучшим доступным технологиям для уплотнительных систем и устройств. Эти статьи публикуются на регулярной основе в рамках их обязательств перед пользователями, подрядчиками и OEM-производителями, чтобы помочь найти наилучшие решения проблем с уплотнениями и добиться максимальной и безопасной работы в течение всего срока службы уплотнения. ESA является представителем индустрии гидроизоляции в Европе и тесно сотрудничает с Ассоциацией гидроизоляции (FSA) США. Вместе они образуют ключевой глобальный источник технических знаний и руководств по технологиям уплотнений, которые лежат в основе этих статей.
Для получения дополнительной информации посетите сайт www.europeansealing.com
от MAJA ROTAR, ESA Meman
