Фланец — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 23 февраля 2018; проверки требуют 3 правки. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 23 февраля 2018; проверки требуют 3 правки. Фланцевое соединение газовых труб Труба с фланцем, фланцевая заглушка, уплотнительное кольцо.

Фланец (от нем. Flansch) — плоская деталь квадратной, круглой, или иной формы с отверстиями для болтов и шпилек, служащая для прочного (узлы длинных строительных конструкций, например, ферм, балок и др.) и герметичного соединения труб, трубопроводной арматуры, присоединением труб друг к другу, к машинам, аппаратам и ёмкостям, для соединения валов и других вращающихся деталей (фланцевое соединение).

ru.wikipedia.org

Фланцы – виды, принцип работы, применение

Фланцы – виды, принцип работы, применение

Фланцы – виды, принцип работы, применение

Фланцы представляют собой кольцо плоской или прямоугольной формы, в котором предусмотрены отверстия для болтов или шпилек. Используются фланцы для герметичного и прочного соединения трубопроводной арматуры и труб с чем-либо (аппаратами, машинами, емкостями), либо для соединения вращающихся деталей и валов. В случае, если трубы соединяются фланцами, в будущем это позволяет легко проводит демонтаж для того чтобы проверить уровень загрязнения, очистить полости, осмотреть, провести все необходимые модификации.

Чтобы использовать фланец, необходимо задействовать парный комплект. Между двумя фланцами располагается прокладка, и комплект закрепляется болтами, что гарантирует герметичность соединения. Фланец может быть изготовлен из различных материалов, однако наиболее часто используется арматура из кованной углеродистой стали, кованого чугуна и чугуна, в состав которого включен шаровидный графит.

Сферы применения фланцев:

  • трубопроводные системы теплосетей, водоснабжения, канализаций;
  • все отрасли машиностроения.

Наиболее часто используемые виды фланцев:

  • сквозные фланцы;
  • резьбовые фланцы;
  • с шейкой для приварки;
  • заглушка-фланец;
  • фланец резьбовой;
  • внахлест приварной.

Фланцы и класс давления

Выбирая фланцы, следует учитывать, что различные их виды могут выдерживать разные уровни давления и температуры. Фланцы классифицируются по классам давления, мера измерения — фунт. Обозначения класса давления могут быть следующие: #, Lbs, либо просто цифра. Существуют следующие классы фланцев в зависимости от выдерживаемого давления (7 классов): 2500, 1500, 900, 600, 400, 300 и 150. В первую очередь на предельный уровень давления зависит количество металла, которое входит в конструкцию, однако есть и ряд других факторов, например вид металла, из которого фланец выполнен. Важно учитывать, что фланцы различных классов могут эффективно выполнять свою роль при разных максимальных уровнях температуры.

Для герметичного соединения двух фланцев чаще всего используются болты-шпильки, которые затягиваются и объединяют всю конструкцию. Шпилька — конструкция из двух гаек и стержня, имеющего резьбу.

В том случае, если в ходе работ Вам понадобились фланцы, то выбрать все необходимые виды Вы можете в каталоге компании «Инвестстрой». Вся представленная продукция сертифицирована и соответствует национальным и международным стандартам.

Возврат к списку



xn--43-dlc6as.xn--p1ai

Фланцы « Мир трубопроводной арматуры

Трубопроводная арматура присоединяется к трубопроводу с помощью фланцевых соединений. В связи с широким применением этих соединений их размеры стандартизованы с учетом требований международных стандартов.

Фланцы изготавливаются в двух вариантах: — стальные плоские  приварные фланцы (ГОСТ 12820-80).

— стальные приварные встык (воротниковые) фланцы (ГОСТ 12821-80).

Фланцы применяются для подсоединения изделий из арматуры к трубопроводам, соединения отдельных участков трубопроводов между собой и для присоединения трубопроводов к различному оборудованию.

ГОСТ 12815-80 предусматривает 9 исполнений фланцев, отличающихся формой и геометрическими размерами стыковых поверхностей.

Наиболее широко используются фланцы 1-го исполнения. Фланцы других исполнений используются как правило, с арматурой, работающей при высоких давлениях, с агрессивной рабочей средой и др. В зависимости от способа приварки фланцев к трубопроводу они бывают двух видов — приварные плоские и приварные встык (воротниковые).

Плоские фланцы должны соответствовать требованиям ГОСТ 12820-80 и могут применяться в диапазоне температуры от -70 до 450 ºС.

Фланцы приварные встык (воротниковые) должны соответствовать требованиям ГОСТ 12821-80 и могут применяться в диапазоне температуры от -253 до 600 ºС.

В технической документации  и чертежах каждый тип фланца имеет определенное обозначение, например: Фланец 1-50-6 ст.20 ГОСТ 12821-80 где:

1 — исполнение фланца;

50 — Условный проход «Ду»;

6 — Условное давление «Ру»;

ст.20 — марка стали.

Подобрать фланцы, соответствующие данному типу арматуры, исходя из ее основных параметров — диаметра условного прохода «Ду» и условного давления «Ру», можно по таблицам, приведенным ниже:

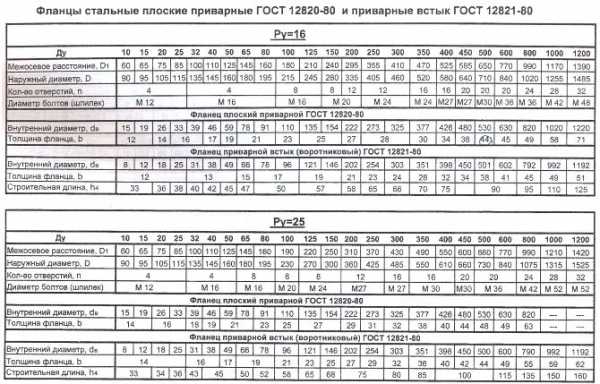

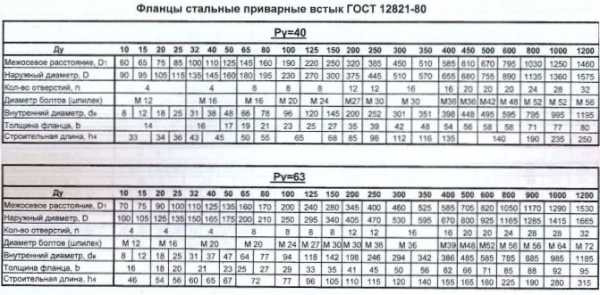

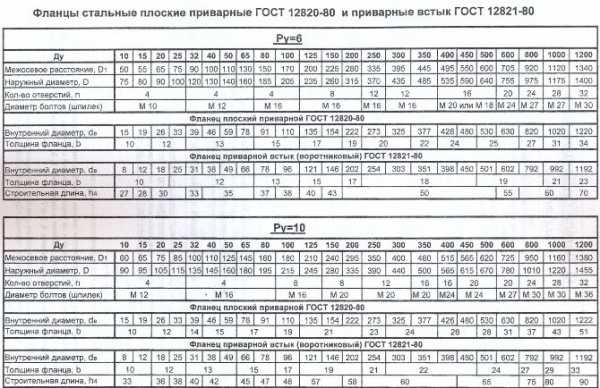

www.fttk.ru

ФЛАНЕЦ стальной ГОСТ ANSI ASME EN DIN фланцы стальные, фланцевые соединения трубопроводов. Комплекты ответных фланцев арматуры, специальный фланец по чертежу - Фланцевый завод

Производим стальные фланцы ГОСТ, ОСТ, АТК, ANSI/ASME, DIN, EN, фланцы специальные по чертежу

Производим широкий ассортимент фланцев стальных: фланцы коррозионностойкие, нержавеющие, фланцы из углеродистых и легированных сталей, фланцы хладостойкие и жаропрочные, фланцы равнопроходные и фланцы переходные, фланцы плоские и фланцы воротниковые, по российским и зарубежным стандартам.

Что такое фланец

Фланец — это металлический диск, служащий для взаимного скрепления встык труб, цилиндров, сальников, вообще пустотелых (цилиндрических и иных форм) предметов, в частных же случаях также для взаимного скрепления листов (в котлах, резервуарах и т. п.), причем фланцы уже не имеют дисковой формы. В трубах стальные фланцы по большей части оставляются в таком виде, в каком они вышли из отливки или из кузницы; изредка, впрочем, они обтачиваются на токарном станке. При соединении фланцами двух предметов между фланцами прокладываются кружки из различных мягких материалов. Фланцы вдавливаются (при развертывании болтов) в эти прокладочные кружки, и тем достигается герметичность стыка. Рис. 1, 2 изображают фланцевое соединение двух стальных труб самородными фланцами.

Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона
Другими словами, основное преимущество применения фланцев стальных — обеспечение герметичного сборно-разборного соединения участков трубопроводов, сосудов, ёмкостей, аппаратов, резервуаров, содержащих или транспортирующих вещества в жидкой или газообразной фазе. Фланцы не являются скрепляющими деталями, а служат опорой для крепежа.

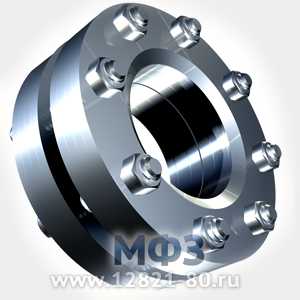

Рис. 1. Фланцевое соединение фланцев плоских (стальные плоские приварные фланцы ГОСТ 12820-80)

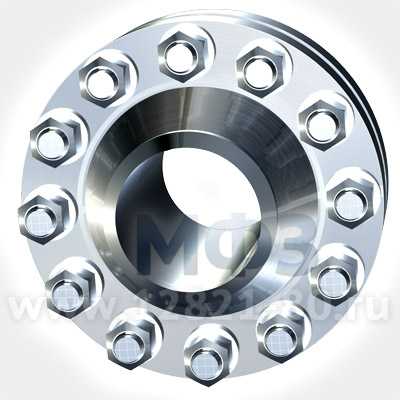

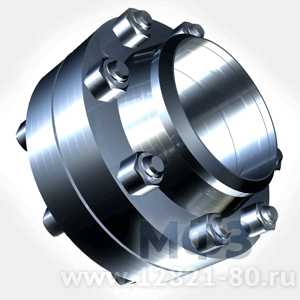

Рис. 2. Фланцевое соединение фланцев воротниковых (стальные приварные встык фланцы ГОСТ 12821-80)

Стандартные стальные фланцы

Фланцы по отечественным стандартам ГОСТ, ОСТ, АТК

  • Фланцы стальные приварные встык (воротниковые), ГОСТ 12821-80. «Фланцы стальные приварные встык на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см²). Конструкция и размеры.»
  • Фланцы плоские, ГОСТ 12820-80. «Фланцы стальные плоские приварные на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см²). Плоские фланцы ГОСТ 12820-80.»
  • Фланцы ответные, фланцы арматуры, ГОСТ 12815-80. «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см²).»
  • Фланцы стальные свободные, ГОСТ 12822-80. «Фланцы стальные свободные на приварном кольце на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см²). Конструкция и размеры.»
  • Стальные фланцы сосудов и аппаратов
    • ГОСТ 28759.1-90. Фланцы сосудов и аппаратов. Типы и параметры.
    • ГОСТ 28759.2-90. Фланцы сосудов и аппаратов стальные плоские приварные. Конструкция и размеры.
    • ГОСТ 28759.3-90. Фланцы сосудов и аппаратов стальные приварные встык.
    • ГОСТ 28759.4-90. Фланцы сосудов и аппаратов стальные приварные встык под прокладку восьмиугольного сечения.
  • Фланцевые соединения, ГОСТ 28919-91. «Фланцевые соединения устьевого оборудования. Типы, основные параметры и размеры.»
  • Фланцы стальные резьбовые, ГОСТ 9399-81. «Фланцы стальные резьбовые на Ру от 20,0 до 100,0 МПа (200-1000 кгс/см²). Технические условия.»
  • Фланцы для ТЭС и АЭС, ОСТ 34-42-836-86. Фланцы плоские для трубопроводов ТЭС и АЭС.
  • Фланцы стальные, ОСТ 26-842-73. «Фланцы под прокладку овального и восьмиугольного сечения стальные приварные встык.»
  • Фланцы стальные, АТК 26-18-12-96. «Фланцы с резьбой для установки термометров, манометров и других измерительных приборов для коррозионных сред на Ру от 4,0 до 16,0 МПа. Конструкция и размеры.»
Фланцы различных Ду

Для фланцев, как и для других деталей трубопроводов, российским стандартом ГОСТ 28338-89 установлен параметрический ряд из 49 значений диаметра условного прохода (Ду, Dу, DN, номинальный внутренний диаметр трубопровода), измеряемого в мм. Ду фланца — одна из главных его характеристик, но она не является точным базовым размером фланца.

Фланцы Ду 15, 20, 25, 50, 80, 100, 200 наиболее часто изготавливаются из сортового металлопроката методом горячей штамповки. Фланцы с условным проходом среднего значения производятся из стальных литых кольцевых заготовок. Фланцы больших Ду (500, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000, 2200, 2400, 2800, 3000, 3400, 4000 мм) могут изготавливаться из кованых заготовок.

Фланцы различных Ру

Другим основным параметром фланцев является условное давление

(Ру, PN, кгс/см², МПа), как наибольшее допустимое избыточное рабочее давление при температуре 20°C. Стандартом ГОСТ 26349-84 определён параметрический ряд из 26 величин от 0,1 до 800 кгс/см².

Фланцы DIN, EN (фланцы по европейским стандартам)

Производим стальные фланцы по нормам Европы: фланцы EN 1092-1 (Евронормы, European Committee for Standardization), фланцы DIN (Deutsches Institute fur Normung, немецкий институт стандартизации).

Во многом стандарт EN 1092-1 основан на стандартах DIN. Далее следует таблица соответствия стандарта EN 1092-1 и DIN. В таблице приведены типы стальных фланцев согласно EN 1092-1, указаны эквивалентные стандарты DIN для каждого условного давления. Типы фланцев, описанные только в EN 1092-1, но не описанные в DIN, отмечены знаком "+". Знак "-" означает, что для данного давления не существует стандарта. Подчеркнутые номера стандартов заимствованы из DIN.

Таблица соответствия стальных фланцев стандартов DIN и EN 1092-1
Виды стальных фланцевТип по ENУсловное давление (PN)
2,561016254063100160250320400


Plate flanges for welding (фланец стальной плоский приварной)

01++++++----


Loose plate flanges with weld-on plate collar (свободный плоский фланец на плоском приварном кольце)

02++------


Loose plate flanges with weld-neck collar (свободный плоский фланец на приварном встык кольце)

04--------


Weld-neck flanges (фланец воротниковый стальной приварной встык)

11


Hubbed slip-on flange for welding (фланцы стальные приварные воротниковые)

12-+++++----


Flange hubbed threaded (фланцы воротниковые с резьбой)

13-++

www.12821-80.ru

Фланцы как деталь соединения трубопроводов

Фланцевые соединения получили широкое  распространение, как  необходимая деталь при комплектации трубопроводных магистралей. Как правило, в комплектацию трубопроводов входят различные элементы: собственно сами трубы, фланцевые соединения, фланцы воротниковые (фланцы, крепежные изделия, уплотнительные элементы), задвижки и регуляторы подачи, насосные станции, приборы контроля и учета. Во всех этих деталях трубопроводов, как соединительный элемент, используются фланцевые соединения в комплекте с крепежом и уплотнительными элементами.

На сегодняшний день фланцевые соединения являются наиболее надежными и проверенными временем элементами трубопроводов. Фланец воротниковый довольно часто используется для соединения трубопроводов. Фланцевые соединения на практике показали свою эффективность. На комплектацию трубопроводов, влияет очень много факторов, в зависимости от условий эксплуатации, рабочих температур, рабочего давления. Ответственный подход к комплектации деталей  и сборочных единиц трубопроводов необходим очень серьезный. От этого зависят порой  и жизни обслуживающего персонала и экологическая обстановка на территории прилегающей к трубопроводным магистралям.

Значимость фланцев, фланцев воротниковых для трубопроводной арматуры

Фланцы, в том числе и воротниковые как правило являются кольцами или квадратами, углы которых закруглены и подготовлены для того чтобы соединить магистральные трубопроводы в месте скручивания шпильками или болтами. Фланцевые соединения используют в качестве разборного элемента при ремонте, реконструкции и замене неисправных особых узлов и комплексов трубопроводных магистралей. Имеет место применение фланцевых соединений для присоединения труб к задвижкам, насосам, приборам контроля и учёта и прочим деталям трубопроводов. Фланцевые соединения актуальны и целессобразны к применению прежде всего благодаря высокой скорости замены и экономической целесообразности. Фланцы для магистральных трубопроводов подбираются учитывая многие признаки. Для трубопроводов применяются следующие виды: фланец воротниковый, фланец плоский. При выборе типа соединения учитывают такие аспекты как окружающая атмосфера, условия работы фланцевого соединения. Затем, исследуется и подбирается материал производства, тоесть химический состав стали в соответствии с окружащей средов, в которой будет производиться эксплуатация фланцевого соединения. Все эти параметры являются обязательными для учёта при подборе или замене фланцев и других деталей трубопроводов. Несоблюдение этих требований грозит обернуться очень большими проблемами с печальными последствиями, например обрыв магистральныого трубопров

npoet.ru

Для чего нужны фланцы?

Если говорить просто, то фланец – это самая обычная, весьма распространенная в трубопроводной сфере соединительная деталь. Выглядит фланец как плоское кольцо с круглыми отверстиями, размещенными на равном расстоянии друг от друга по всей его  окружности.

Фланец отличается тем, что он имеет ступенчатое поперечное сечение, обладающее отверстиями для шпилек или болтов. Главная функция этих соединительных элементов —  создание герметичных и прочных соединений. Следует помнить о том, что фланец – это не отдельный скрепляющий элемент. Его назначение – быть опорой для головок гаек, болтов или заклепок. Он может быть приварным, приварным встык или свободным на приварном кольце

Технические характеристики

Самыми распространенными сегодня типами подобных соединений можно считать стальные и чугунные фланцы. Хотя применяются и соединительные элементы из нержавейки, алюминия, титанового сплава. Конструктивные различия позволяют говорить о плоских фланцах с соединительным выступом; фланцах

с кольцевыми цилиндрическими выступами или впадинами, фланцах без соединительного выступа.

Среди главных технических параметров таких изделий следует сразу назвать

  • диаметральную высоту присоединительной кольцевой части,
  • число и диаметр отверстий для болтов и шпилек,
  • толщину присоединительной кольцевой части изделия.

Изготовление фланцев проводится из металлических листов и поковок, также используются методы обычного или центробежного литья и ковки.

Важные детали

Следует сказать и том, что фланец – это самый распространенный и удобный способ создания разборного соединения. Он устанавливается в тех местах, где нужно сделать прочный стык, который впоследствии может быть демонтирован. Фланец способен соединять между собой не только торцы труб, но и помогать в присоединение всевозможных резервуаров, оборудования, задвижек и вентилей. Сейчас существуют не только плоские фланцы, есть еще и воротниковые модели. В них один фланец как бы «входит» в другой.

Если нужно провести электрическую изоляцию одного участка трубопровода от другого, то также используют фланцы. Речь идет о выходе газо-, нефте- или продуктопровода из земли и дальнейшем его прохождении по поверхности или над ней. Понятно, что здесь речь идет о катодной защите.

Существующая классификация фланцев опирается на стандарты ГОСТ, ANSI (Американский Институт стандартов) и DIN (Немецкий промышленный стандарт). Подбор размера таких изделий проводится в соответствии с видом и назначением конкретного трубопровода. Существует деление фланцев на опорные, накидные и неподвижные; на болтовые или скобовые; с однородным или разнородным присоединением.

При подборе таких соединительных элементов рекомендуется ориентироваться на материал, из которого они изготовлены, их присоединительный размер, размер и исполнение уплотнительных поверхностей, а также на диаметр и просвет сечения фланца. Для систем водоснабжения и канализации, трубопроводов с крупным и средним сечением подойдут чугунные фланцы. Стальные соединительные элементы выбирают для оснащения систем трубопроводов среднего и малого диаметра.

Оцените статью: Поделитесь с друзьями!

dm-st.ru

Классификация фланцев по технологиии производства

Фланец — плоский диск или кольцо с равнозначно размещенными отверстиями для болтовых соединений или шпилек и других крепежных элементов, служащих для герметичного и плотного соединения труб, элементов трубопроводов, присоединения их к узлам, промежуточным аппаратам и ёмкостным резервуарам, для присоединения других вращающихся и стационарных деталей трубопроводов.

Классификация фланцев

Фланцы и фланцевые узлы различаются по диаметру условного прохода, способу крепления к трубе или другому узлу и геометрическому изгибу уплотнительной поверхности фланца.
В зависимости от сварочного способа крепления к трубе:
Фланцы стальные плоские приварные (упрощенно плоские фланцы) – соответствуют регламентированным требованиям по ГОСТ (Государственный Стандарт) 12820-80 и эксплуатируются при давлениях от 0,1 мегапаскалей до 2,5 мегапаскалей.
Фланцы стальные приварные встык, упрощенно фланцы воротниковые или юбочные — соответствуют регламентированным требованиям по ГОСТ ( Государственный Стандарт) 12821-80 и эксплуатируются в регламентированном диапазоне давлений от 0,1 мегапаскалей до 20 мегапаскалей.

Обозначение типов фланцев

В технической документации типы фланцев условно обозначаются следующим образом:
Фланец 7-300-100 ст.12Х18Н10Т ГОСТ 12821-80
6 – исполнение формы уплотнительной поверхности фланца
300 — условный проход фланца «Ду» и измеряется в миллиметрах
100 — условное давление «Ру»и измеряется в атмосферах
ст.12Х18Н10Т — марка стали или материала, из которой изготовлены фланцы.
ГОСТ 12821-80 – Государственный Стандарт изготовления фланцев.

Применение фланцев во фланцевых узлах и как сборочный элемент.

Фланцы могут быть сборочными элементами деталей трубопроводов, узлов, агрегатов, корпусной частью деталей и т.д. Фланец в виде отдельных элементов деталей трубопроводов чаще всего сваривают или привинчивают с концами соединяемых деталей. Любые типы фланцев применяются для присоединения изделий арматуры с различными трубопроводами, фланцевые узлы обеспечивают прочность конструкции и ее герметичность и являются важным присоединительным элементом отдельных узлов и агрегатов в единую магистральную цепь трубопроводов и для присоединения этих узлов к оборудованию различного вида и назначения. Еще фланцевые соединения несут важный момент в проведении ремонтных работ, модернизации, и замене узлов и агрегатов магистральных трубопроводов.

Компания НПО Инженерные Технологии производит продукцию пре
