Токарный станок по дереву своими руками (самодельный)

Токарный станок – мечта любого столяра, потому что с его помощью можно изготавливать самые разнообразные вещи и элементы декора для оригинального оформления дизайна, изготовления красивой мебели или отдельных эксклюзивных предметов. Но покупка такого оборудования зачастую оказывается невозможной из-за высокой цены и не каждый сможет себе позволить его приобретение.

Содержание

• Что потребуется для изготовления станка?
• Из чего можно сделать станок?
• Как сделать станину
• Особенности сборки копировального аппарата

Что потребуется для изготовления станка?

Если купить сложно, то можно сконструировать самодельный токарный станок по дереву. На самом деле его конструкция не такая уж и сложная, достаточно немного поразмыслить и иметь хотя бы мизерное абстрактное мышление. Дело в том, что универсального оборудования нет, и каждый мастер хочет иметь максимально комфортный и удобный агрегат, поэтому решает изготовить его самостоятельно.

Основные элементы токарного станка:

• основа конструкции – станина;
• двигатель;
• вращающийся элемент;
• упор для размещения заготовки;
• направляющая балка;
• передняя и задняя бабка;
• стойка для задней бабки;
• опорная ось.

Перед тем как сделать токарный станок по дереву, необходимо изучить имеющиеся предложения и варианты готового оборудования от других мастеров. В любом случае цена самодельного станка окажется намного меньше, чем стоимость покупки нового оборудования заводского производства. Но, кроме готовых моделей, в продаже имеются станки наборами.

Его стоимость намного ниже, чем цена целого станка. Поэтому если нет материалов, необходимых для конструирования оборудование, то всегда можно заказать себе комплект и собрать его. А для создания станины и направляющих имеются приложенные чертежи.

Токарный станок по дереву обладает преимуществом по сравнению с металлообрабатывающим оборудованием. Его станина и несущие детали могут быть изготовлены из той же древесины, что намного упрощает процесс, потому что из этого материала можно сделать все что угодно.

Из чего можно сделать станок?

В качестве мотора для самодельного токарного станка по дереву можно использовать все, что крутится:

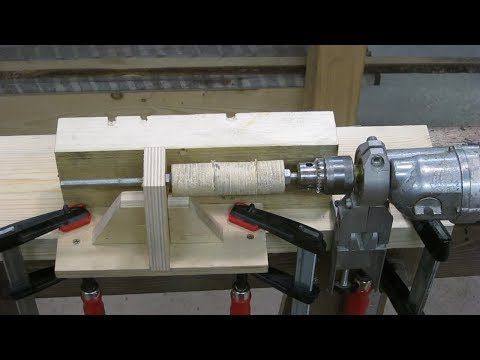

• Дрель. В качестве приводного электрического механизма может быть применена обычная дрель. Важно понимать, что продолжительная работа без паузы способствует повышенному износу электроинструмента. Но для кратковременных операций она является отличным вариантом, тем более, когда других вариантов нет.

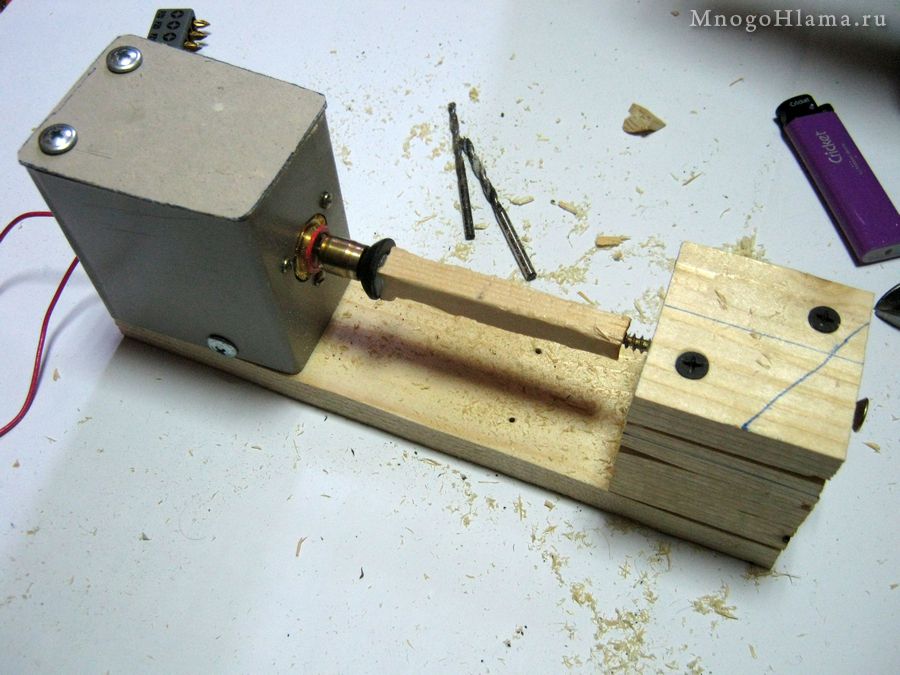

• Шуруповерт. Сделать мини токарный станок по дереву своими руками можно из шуруповерта. Этот вариант и вовсе является универсальным, так как оборудование можно перевозить и работать с ним где угодно. А если электроинструмент питается от напряжения 12В, то в качестве источника можно применить автомобильный АКБ.
• Асинхронный двигатель. Самым лучшим вариантом приводного устройства для точения древесины является асинхронный электродвигатель. Но им сложнее управлять, нежели двигателем постоянного тока. Зато посредством ременной передачи и примитивной коробки скоростей или использования редуктора вполне можно сделать качественные и производительные токарные станки по дереву своими руками.

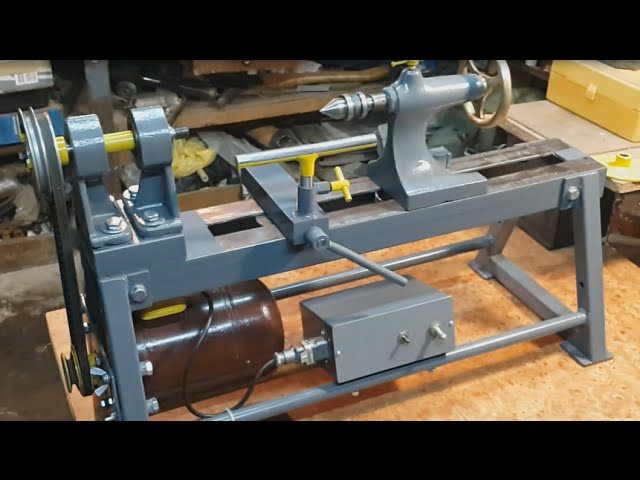

• Двигатель от стиральной машины. Одним из самых удачных типов самодельного токарного станка по дереву является конструкция с использованием двигателя от стиральной машины Indesit. Мотор довольно мощный и имеет большой крутящий момент, поэтому тяга будет хорошая. А для регулирования скорости вращения можно найти массу электрических схем на тиристорах, симисторах или даже транзисторах с обратной связью.

Как сделать станину

В зависимости от типа выбранного мотора, можно приступать к конструированию станины.

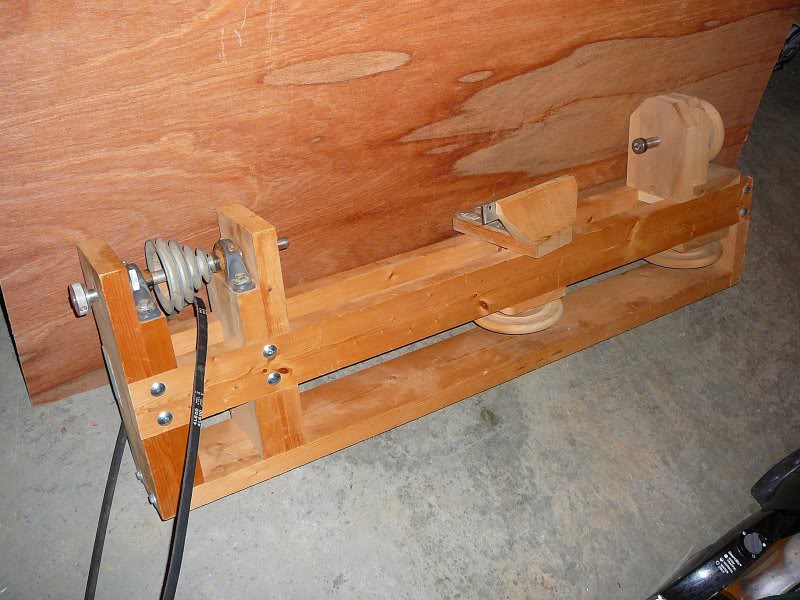

Для такого токарного станка подойдет деревянный каркас. Потому что для обработки дерева не потребуется такая высокая жесткость, как при работе с металлом. Плюс ко всему этот материал легко поддается формованию, поэтому из него можно без особого труда вырезать любую деталь для самого точильного агрегата.

Стандартные размеры простого токарного станка:

• длина – 90 см;
• ширина – 50 см;
• высота – 45 см.

При таких габаритах станок сможет обрабатывать делали до 20 см в длину, диаметром 25 см.

Чтобы собрать конструкцию понадобятся:

• металлические уголки;
• трубы разного диаметра;
• стальные полоски шириной 2 см и 4 см;
• различные крепежи;
• ремень для привода.

Приводный ремень для токарного станка

Этапы сборки станины:

• два уголка располагаются на ровной доске, так, чтобы полки направлялись друг к другу;
• чтобы уголки располагались параллельно, нужно между ними поместить вкладыши с шагом в 5 см;
• направляющие скрепляются уголками, в торцах;
• все детали скрепляются струбцинами и привариваются;
• станина закрепляется к верстаку или колоде.

Заготовка для задней бабки изготавливается из закаленной стали. Иногда функции задней бабки может выполнять и сам двигатель. Главное условие при выполнении деталей – соотнести центы передней и задней бабки.

Альтернативный вариант деревянной основы – станина из металла, потому что она будет иметь необходимую жесткость и прочность. А для изготовления центров, куда устанавливается заготовка, потребуется обратиться к токарю по металлообработке.

Для того чтобы максимально упростить конструкцию, лучше использовать двигатель от стиральной машины или мотор постоянного тока, так как им легче управлять, изготовив примитивный тиристорный регулятор мощности.

Особенности сборки копировального аппарата

А если необходимо изготовить копию сделанного деревянного изделия, то также можно сделать токарный станок по дереву своими руками с копировальной установкой. Он даст возможность выточить одинаковую резьбу или вырезать какое-либо изделие с идеальными параметрами. Для его изготовления можно также воспользоваться деревом в качестве корпусных деталей.

Копир – это дополнительное оснащение к токарному оборудованию. Он представляет собой брус или толстый кусок фанеры с профильным пропилом в виде формы будущих заготовок. При отсутствии необходимости в копировании деталей, профиль демонтируется, а устройство используется как обычный токарный вариант для изготовления уникальных деталей.

Как один из самых подходящих вариантов для изготовления корпуса и деталей станины является клееная фанера. Она довольно прочная, легко поддается обработке режущим и шлифовальным инструментом. А благодаря наличию фанеры различной толщины можно изготавливать жесткие и устойчивые конструкции.

Видео по теме: Выбор токарного станка по дереву

материалы для сборки и возможности аппарата

Для того чтобы успешно обрабатывать цилиндрические и конусообразные заготовки из древесины, обязательно нужно иметь токарный станок по дереву. Своими руками собрать такой агрегат вполне реально. Кроме того, стоимость материалов для сборки будет значительно меньше, чем покупка уже готового изделия.

Возможности агрегата

Здесь важно понимать, что конструкция данного устройства считается довольно простой. Однако мало будет просто правильно его собрать. Очень важно знать особенности и специфику его использования.

Для того чтобы самодельный токарный станок по дереву мог успешно выполнять базовые операции, он должен иметь надежную станину, два вида бабок (заднюю и переднюю), электрический привод, устройство контроля и изменения количества оборотов, а также фиксирущие элементы, один из которых ведомый, а другой — ведущий. Для того чтобы осуществлять более точную обработку, необходимо дополнительно иметь упоры для резцов с разной конфигурацией. Если необходимо выполнять еще более сложные операции, то должен быть предусмотрен механизм, позволяющий перемещать заготовку в сторону относительно оси вращения.

Кроме этого, нужно следовать общим принципам работы с самодельным токарным станком по дереву:

1. Выбирать подходящее количество оборотов для работы.
2. Заготовка крепится на станке для работы при помощи шпинделя, который является ведущим, а также при помощи пиноли задней бабки.
3. Обрабатывается деревянная заготовка при помощи резцов разного типа.
4. Во время работы нужно периодически останавливаться и проверять фактические размеры заготовки до тех пор, пока она не приобретет нужную форму.

Общее описание токарного станка №1

При сборке токарного станка по дереву своими руками наиболее оптимальным подходом считается комплексное изготовление всех частей. В особенности это касается сборки станины. В качестве основного сырья для сборки станины используется толстостенный стальной профиль. Для того чтобы увеличить надежность конструкции, монтируется она сначала на несколько опорных элементов, на которые потом крепится основа для агрегата. Соединение этих элементов осуществляется через пазы. Кроме того, в отдельном порядке изготавливаются платформы для монтажа передней и задней бабки.

Что нужно для сборки?

Для того чтобы успешно собрать токарный станок по дереву своими руками, необходимо иметь такие материалы:

• Потребуется силовой агрегат. Наиболее оптимальным считается установка электрического двигателя от стиральной машины или насоса. Можно купить и обычный, но чтобы по мощности он совпадал с такими приборами.
• Понадобится передняя бабка. В данном случае лучше всего покупать заводской шпиндель, который имеет три или четыре штифта. Наличие этих элементов поможет смещать заготовку относительно оси вращения.
• В качестве задней бабки специалисты рекомендуются устанавливать головку от мощной ручной дрели.
• Потребуется шкив для соединения вала электрического двигателя и передней бабки.
• Последнее, что потребуется — это опорный стол для резцов. Здесь четких параметров нет, так как каждый подбирает сам под себя, чтобы было удобно. Это и есть основное требование.

Свойства самодельной конструкции

Основным недостатком самодельных конструкций считается то, что довольно трудно изменять количество оборотов. Для того чтобы успешно проводить эту операцию, потребуется изготовить несколько резцов с разным диаметром. В качестве альтернативного варианта можно использовать ременную передачу вместо установки шкивов. Такая передача легко адаптируется под любую модель токарного станка по дереву своими руками.

Инструменты для работы

Для того чтобы успешно собрать модель токарного станка, необходимо иметь под руками дрель с большим количеством сверл разного диаметра, потребуются напильники с разнообразной зернистостью, болгарка с несколькими съемными дисками для резки и шлифовки материала, сварочный аппарат небольших размеров, который хорошо работает с диодами «двойкой» и «тройкой».

Самостоятельная работа

Начинать работу лучше всего с составления чертежа токарного станка по дереву. Он поможет не ошибиться при дальнейшей работе.

Заднюю бабку лучше всего собирать из патрона и передней части, которые были сняты с электрической дрели. Для того чтобы существенно увеличить срок эксплуатации оборудования, рекомендуется снимать эти вещи с металлической дрели.

Для того чтобы добиться максимального качества заготовки, необходимо добиться полной и надежной устойчивости станка. Для этого большое внимание уделяется задней стойке. Устанавливаться она должна на станине таким образом, чтобы у работника была возможность передвигать узлы соединения продольно.

Как сделать токарный станок по дереву надежным? Для этого необходимо использовать швеллер в качестве основного материала для сборки станины. Все соединения швеллеров осуществляются при помощи сварки, так как любые болтовые соединения разболтаются со временем из-за вибрации при работе станка. Для установки передней бабки необходимо сразу устанавливать толстый лист фанеры.

Как сделать токарный станок по дереву своими руками достаточно мощным? Для этого необходимо большое внимание уделить электрическому двигателю. Его мощности должно хватать на поддержание довольно высоких оборотов. Кроме того, сам привод устанавливается на отдельной станине.

20 чертежей токарных станков по дереву своими руками, которые можно сделать дома

Токарные станки по дереву существуют уже несколько столетий. Эти инструменты очень востребованы при работе с деревом. Они помогают создавать и проектировать различные формы на дереве, которые впоследствии можно использовать в декоративных целях или в качестве поделок. Теперь, когда у вас есть готовые инструменты и материалы, вы можете приступить к изготовлению токарного станка по дереву. Это выглядит сложно, но с правильными планами, материалами и инструментами вы сможете построить отличный токарный станок по дереву в кратчайшие сроки. Итак, если вы хотите построить токарный станок по дереву, у нас есть потрясающие Чертежи токарного станка по дереву своими руками для вас. Это может быть немного сложно, но с опытной рукой и правильным руководством вы сможете сделать это для себя.

Хорошие инструкции и планы необходимы для изготовления токарного станка по дереву. Это поможет вам правильно разработать свой токарный станок по дереву. Здесь мы предлагаем 20 чертежей токарного станка по дереву своими руками , которые просты в использовании и снабжены подробными пошаговыми инструкциями. В планах также есть видео с ними о том, как его построить. Все они бесплатны для скачивания, распечатки и использования. Не стесняйтесь проверить их и поделиться ими с друзьями, если вы найдете их полезными. Итак, если вы ищете вдохновляющую идею для своего следующего проекта, внимательно ознакомьтесь со всеми руководствами!

Как сделать пенопласт своими руками из дерева

Ручной токарный станок — это первая машина, которую необходимо построить для создания многих вещей, которые вам понадобятся в будущем, таких как предметы для нарезания резьбы, сверления отверстий в металле и дерево, а металлические заготовки превращать в предметы. В этом руководстве объясняется все, что вам нужно знать о том, какие детали необходимы для токарного станка. В планах перечислены необходимые материалы, графические инструкции и спецификации. Это делает его таким, что каждый может построить токарный станок из дерева.

Щелкните здесь

Изготовление токарного станка по дереву своими руками

Это руководство покажет вам, как сделать токарный станок по дереву с пошаговыми инструкциями, включая изображения. Токарный станок состоит из всех необходимых частей, таких как основание, задняя бабка, передняя бабка и другие компоненты. Самое главное, это безопасно и доступно, потому что его можно сделать без электроинструмента. Вы можете гордиться своим токарным станком по дереву ручной работы, когда используете его для изготовления всевозможных деревянных предметов, таких как посуда и так далее.

Нажмите здесь

Мини-токарный станок по дереву «Сделай сам»

Мини-токарный станок по дереву «Сделай сам» — отличный проект для тех, кто хочет создавать небольшие проекты по дереву. Материалы, используемые в токарном станке, включают в себя 3,5-дюймовые куски фанеры, рулетки, настольную пилу и наждачную бумагу. С мини-токарным станком по дереву у вас теперь есть токарный станок, который вы можете использовать для изготовления небольших проектов, таких как безделушки и другие проекты декоративно-прикладного искусства. Это отличный токарный станок, потому что вы можете создавать свои собственные идеи и воплощать их в жизнь с помощью этого станка.

Щелкните здесь

Самодельный токарный станок по дереву

Вы обладаете базовыми навыками и знаниями, чтобы сделать отличный самодельный токарный станок по дереву, используя материалы, которые легко найти в вашем доме. Следуйте инструкциям, и в кратчайшие сроки вы будете делать круглые деревянные предметы. Прикрепите кусок дерева или полукруг к упору для инструмента и установите простой шкив на задней части станка. Клиновой ремень соединяет этот шкив с электродвигателем, вращая древесину, когда вы поворачиваете ручки. Вы контролируете скорость вращения, изменяя натяжение ремня.

Щелкните здесь

Как построить токарный станок по дереву

Процесс изготовления токарного станка по дереву, который используется для вырезания различных предметов на вращающемся инструменте, может быть довольно сложным. Вам понадобятся некоторые навыки плотника. Если вам интересно работать с этим деревянным инструментом, настоятельно рекомендуется внимательно ознакомиться с инструкциями, проиллюстрированными в этой книге. Инструкции и рекомендации очень точны и научат вас основным деталям.

Самодельный сверлильный станок Токарный станок по дереву

Основные детали, которые вам понадобятся, включают шпиндель, приводной центр, колесо и подшипник колеса. Он сделан из твердой древесины, болтов с резьбой, тройниковых гаек, длинных толстых болтов, сверлильного станка, ножовки, напильника, отвертки, винтов и шайб. Прежде всего, соберите шпиндель и снимите одно колесо с валом в сторону от ступичного подшипника. После этого соберите приводной центр и выровняйте их. Тогда можно идти.

Щелкните для получения более подробной информации

Как сделать токарный станок по дереву

Если вы всегда хотели построить токарный станок своими руками, но думали, что это слишком сложно и дорого, вы не ошиблись. Этот проект займет у вас около одного дня, и все, что для этого потребуется, — это некоторые инструменты, которые уже есть у большинства людей. Материалы, необходимые для этого проекта, включают металл от старого велосипеда, дрель, паяльник, рулетку и пилу. Самое сложное — найти велосипед и металлические детали. Дальше все просто! Удачи!

Деревянный токарный станок «Сделай сам»

Этот токарный станок «Сделай сам» является единственным в своем роде. Это поможет вам сразу приступить к работе без каких-либо инструментов или настроек. Он позволяет изготавливать небольшие детали из дерева, например, простые подставки для ручек и другие подарки на заказ. Вы также можете сделать миниатюрные подшипники двигателя и легко установить их без каких-либо сложностей. С-образные зажимы с длинным вылетом очень полезны для фиксации деталей после токарной обработки и придания им формы на заготовке.

Самодельный токарный станок по дереву

Токарная обработка дерева — это искусство изготовления деревянных предметов на токарном станке. Токарный станок — это удобный инструмент, который помогает вам делать такие предметы, и этот можно легко сделать дома. Эта статья покажет вам, как сделать собственный токарный станок по дереву за 4 простых шага. Сначала отметьте два отверстия на фанере с помощью карандаша. Просверлите большие отверстия с помощью кольцевой пилы и отшлифуйте их до гладкости. Прикрутите два длинных бруска к фанере и поставьте перед ним коробку, окружающую держатель дрели. И последнее, но не менее важное: приклейте деревянный кирпич за держателем дрели, чтобы зафиксировать дрель на месте.

Как сделать мини-токарный станок

Этот проект разработан для начинающих, потому что ему легко следовать. У всех обычно есть инструменты, необходимые для завершения этого проекта. Вам понадобится не менее сорока восьми часов, чтобы построить этот мини-токарный станок. Этот мини-токарный станок очень прост в изготовлении; его конструкция почти аналогична обычной. Лучшая часть этого проекта заключается в том, что его можно использовать для небольших проектов, а также новички могут использовать его сразу. Это не требует больших затрат, поэтому стоит потраченного времени и усилий.

Подставка для токарного станка по дереву своими руками

Материалы, необходимые для этой подставки для токарного станка по дереву своими руками, включают фанеру, клен, стопорные ролики, винты, токарный станок JET, параллельные зажимы JET, приспособление для карманных отверстий, приспособление для шарниров, циркулярную пилу, настольную пилу, произвольную орбитальную шлифовальный станок, фрезер и аккумуляторная дрель. Для этого проекта необходим четко определенный план. Тем не менее, вы можете скачать план этой стойки токарного станка, нажав на ссылку ниже. Как только вы получите план, начните с создания шкафа для подставки, а затем сделайте выдвижной ящик для хранения.

Щелкните здесь

Мини-токарный станок по дереву своими руками

Добро пожаловать в мир токарных станков по дереву. Эта инструкция научит вас, как сделать мини-токарный станок из стандартных инструментов и материалов, которые вы можете купить в любом местном хозяйственном магазине. Вам не понадобится много, чтобы сделать такой замечательный инструмент. Прочная основа, место для размещения подручника, передняя бабка и несколько других компонентов — все, что вам нужно для начала работы. Следуйте инструкциям в этой инструкции, и вы будете делать вихри в кратчайшие сроки!

Щелкните здесь

Самодельный токарный станок по дереву

Из многих видеороликов мы можем увидеть некоторые основные шаги по созданию этого проекта своими руками. Во-первых, это рама машины. Разрежьте металл на части, а затем соберите их с помощью паяльника. После этого начните собирать устройство на основании и прикрепите его шурупами. Затем идет мотор и подъем его с помощью канатов. После этого можно включать, если все части выставлены правильно. Наконец, нанесите на него немного краски или антикоррозийного масла, чтобы сохранить его срок службы и внешний вид.

Мощный токарный станок самодельный

Этот токарный станок является дешевым и удобным самодельным токарным инструментом. Он не очень сложный, но из него можно сделать небольшие изделия из дерева, которые понравятся вашему воображению. Первое, что нужно сделать в этом проекте, — это вырезать цельные деревянные детали, из которых состоит этот токарный станок. После этого вы будете использовать ручную пилу, чтобы разрезать их на изогнутые части. Затем вы приклеите эти части на металлический стержень с помощью паяльника и клея.

Токарный станок по дереву «Сделай сам»

Этот токарный станок по дереву был разработан таким образом, что его может сделать каждый. Единственное, что вам нужно, это приобрести материалы и немного свободного времени. Необходимые материалы включают фанеру, ножовку, шкивы, двигатель, шлифовальный станок, дрель и стальной стержень. Начните с изготовления крепления для двигателя; тогда вы должны использовать деревянные блоки для суммы. Прикрепите шкив к двигателю с помощью болтов и просверлите отверстие сбоку деревянного бруска для прохождения стального стержня.

В завершение скрепите все вместе гайками и болтами и прикрепите шлифовальную машину к противоположной стороне металлического стержня. Основная идея этой самодельной машины состоит в том, чтобы установить двигатель на основание из деревянных блоков, затем прикрепить оборудование и собрать двигатель.

Как сделать токарный станок

Токарный станок — удобный инструмент для токарной обработки дерева. А для изготовления токарного станка необходимы металлический стержень, паяльник, составные зажимы и набор для пайки. Чтобы превратить металлический стержень в токарный станок, вам нужно разрезать металлический стержень на части с помощью ручной пилы. Просверлите отверстия на обоих краях металлических деталей. Также просверлите отверстия паяльником. Соберите части машины, чтобы она выглядела как токарный станок, и все готово.

Самодельный токарный станок по дереву

Этот самодельный токарный станок по дереву прост в сборке и обладает большой гибкостью, что делает его ценным для любой столярной мастерской. Узел передней бабки надвигается на базовую секцию, освобождая место для зажимов. Основание состоит из двух частей: платформы для двигателя и механических приспособлений и второй части, выполняющей роль стационарной стойки с пазами. Вырежьте канавки в стационарной колонне, чтобы она работала как задняя бабка, когда вы ее вращаете. Как только вы закончите строительство, начните воплощать свои собственные проекты.

Щелкните здесь

Как построить токарный станок по дереву

Собрать токарный станок по дереву очень просто. Столяры обычно используют это устройство, чтобы вытачивать миски и ручки из деревянных блоков. Вам нужно будет создать деревянный брусок, две деревянные доски, два металлических стержня и винты. Деревянный брусок станет ступицей вашего токарного станка. Через отверстия в блоке с обоих концов будет помещен металлический стержень. Затем будут использоваться винты, чтобы соединить его с двумя деревянными досками, образующими основу.

Щелкните, чтобы получить более подробную информацию

Как сделать токарный станок по дереву с нуля

Если вы любите самодельные проекты, этот подробный план покажет вам, как сделать самодельный токарный станок по дереву в домашних условиях. Материалы, необходимые для этого проекта, включают шкивы, ремни, двигатель, фанеру из балтийской березы, винты, дюбели, клей, болты, гайки, шайбы и торцовочную пилу. Этот токарный станок по дереву поставляется с удобными ручками для легкого вращения и зажима при скручивании или повороте. Внимательно посмотрите видеоурок, чтобы узнать больше о подготовке инструментов и материалов, необходимых для этого проекта «Сделай сам».

Как сделать мини-токарный станок за 3 минуты

Первый шаг — построить мини-токарный станок по дереву. Вам понадобится деревянная доска, два кирпича, дрель, шурупы и клей. Создайте основу из деревянной доски, используя размеры и положение кирпичей. Просверлите отверстие в центре основания для крепления дрели. После создания основания соедините два кирпича спереди с помощью винтов и клея, чтобы расположить их. Добавьте дюбели на край одного кирпича, чтобы держаться за более мелкие куски дерева. Внимательно посмотрите видео, чтобы узнать, как это работает!

Делиться заботой!

6 акции

• Фейсбук

Самодельный токарный станок по бюджету

Инструменты и материалы

Мэтт Бергер 25 апреля 2006 г.

Когда Джордж Арчер решил модернизировать свой токарный станок Shopsmith, чтобы он мог выполнять более крупные проекты, он не просматривал каталоги инструментов. Вместо этого он построил свой собственный.

«Он отлично работает», — сказал Арчер, инженер на пенсии из Саванны, штат Джорджия, который собрал сверхмощный токарно-винторезный станок из купленных и найденных деталей стоимостью 100 долларов. «Все идет нормально.»

Что побудило Арчера построить свой собственный токарный станок, а не купить коммерческий? «Вероятно, разница в цене в 2000 долларов», — сказал он. Другой вероятный вклад — его инженерное мастерство. Столяр-любитель провел много лет, разрабатывая детали для систем кондиционирования воздуха.

Станок из запчастей

Происхождением самодельного токарного станка Арчера была передняя бабка Delta/Rockwell, которую он купил на eBay за 40 долларов. Этот компонент является одним из наиболее важных элементов на токарном станке и отвечает за передачу мощности от двигателя к токарной заготовке через серию ремней и шкивов.

Получив переднюю бабку, Арчер построил остальную часть машины, используя стальной лом, собранный со строительной площадки.

30-дюймовый. станина состоит из двух стальных двутавровых балок. Подступенок, который поднимал переднюю бабку над станиной для увеличения диаметра поворота примерно до 24 дюймов, изготовлен из 6-дюймовой стали. трубы из конструкционной стали квадратного сечения. А основа сделана из 3-в. трубы из конструкционной стали, сваренные вместе. Подручник также изготовлен из стального лома, а алюминиевое покрытие предотвращает попадание рукавов рубашки Арчера в шкив передней бабки.

— Он достаточно тяжелый, чтобы не ходить по полу, когда я ставлю на него что-то неуравновешенное, — сказал Арчер.

Система шкивов — еще один важный компонент токарного станка. Арчер спроектировал шкивы таким образом, чтобы токарный станок мог работать на трех скоростях: примерно 300 об/мин, 600 об/мин и 800 об/мин. Хотя Арчер не так универсален, как большинство коммерческих токарных станков, трех скоростей вполне достаточно для той работы, которую он выполняет.

Маленький шкив двигателя мощностью 3/4 л.с. вращается со скоростью около 1800 об/мин и соединен ремнем с большим шкивом, вращающимся со скоростью около 600 об/мин, расположенным под станиной на домкратном валу. Домкратный вал также имеет трехступенчатый шкив, который соединяется ремнем с трехступенчатым шкивом на передней бабке. Перемещение ремня вручную по ступенчатым шкивам изменяет скорость.

Успехи

«У меня много лет была мастерская, и я много раз на ней работал. Но у него есть ограничения», — сказал он. «Я хотел сделать более крупные и несбалансированные вещи».

Завершив работу на токарном станке несколько месяцев назад, Арчер выточил пластину большого диаметра, а также архитектурный токарный станок, который он использует для установки латунного корабельного иллюминатора в качестве окна в своем доме.
