Статья: Токарные резцы по металлу

Резцы для токарного станка — режущие инструменты, предназначенные для обработки металлических деталей различных форм, точности и размеров, позволяющие выполнять основной перечень технологических операций по обработке металла. Используются на машиностроительных, металлургических и других промышленных предприятиях, крупных и мелких производствах, в ремонтных мастерских.

Конструкция токарного резца

Конструкция резца, предназначенного для токарной обработки, представлена двумя основными элементами:

рабочей головкой, выполняющей обработку металлической детали;
державкой, используемой для фиксации инструмента на токарном станке.

Рабочая головка резца состоит из нескольких плоскостей и режущих кромок с разным углом заточки, зависящим от характеристик металла и типа обработки. Державка выполняется в нескольких вариантах по поперечному сечению — в виде прямоугольника, квадрата, круга.

По конструкции инструменты разделяются на несколько видов:

прямые: державка и рабочая головка расположены на одной либо двух осях, параллельных друг другу;
изогнутые: державка имеет изогнутую форму;
отогнутые: рабочая головка отогнута относительно оси державки.

Классификация резцов для токарной обработки

По направлению совершения подающего движения различают:

инструменты левого типа: подаются слева направо во время обработки. Если на инструмент положить левую руку, то со стороны большого пальца будет находиться режущая часть;
инструменты правого типа: подача осуществляется справа налево. Это самый распространенный вид. Если положить на резец правую руку, то режущая кромка будет расположена со стороны большого пальца.

По типу выполняемых операций резцы разделяются на следующие типы:

для черновых работ;
для получистовых работ;
для чистовых работ.

Материал изготовления резцов

Токарные резцы классифицируются в соответствии с требованиями соответствующего ГОСТа на три основные категории:

цельные, изготовленные из легированной стали. Имеют ограниченную сферу использования − для обработки заготовок на низких скоростях;
резцы с твердосплавными пластинами съемного типа, фиксирующиеся на рабочую головку при помощи винтов или прижимов. Самый распространенный вид, увеличивающий производительность работ и позволяющий обрабатывать металлы при изменениях режимов резания;
резцы с пластиной из твердого сплава, напаянной на рабочую часть. Используются реже.

Особенности установки резца

Перед установкой резца на токарный станок следует тщательно очистить опорные части резцедержателя. Для крепления каждого инструмента используется не менее чем 2 болта. После крепления резец следует подвести строго к центру передней или задней бабки и отрегулировать по высоте. ФФинишная регулировка резца на требуемую глубину выполняется с лимбом поперечной подачи либо методом пробных стружек.

Технология заточки резцов

Точение резцов выполняется регулярно и позволяет придать рабочей части инструмента нужные форму и углы. Для этого существует специальный станок, но при его отсутствии можно использовать универсальный станок с точильным кругом. Обработка задней и передней поверхности резцов выполняется поэтапно, под определенными углами.

Для более точной обработки резцов используются специальные подкладки, устанавливаемые между столиком станка и опорной поверхностью инструмента. Во время заточки важно, чтобы режущая кромка инструмента находилась на уровне с центром точильного круга. Точильный круг должен вращаться таким образом, чтобы режущая пластина прижималась к державке.

Виды токарных резцов | Топ Станок

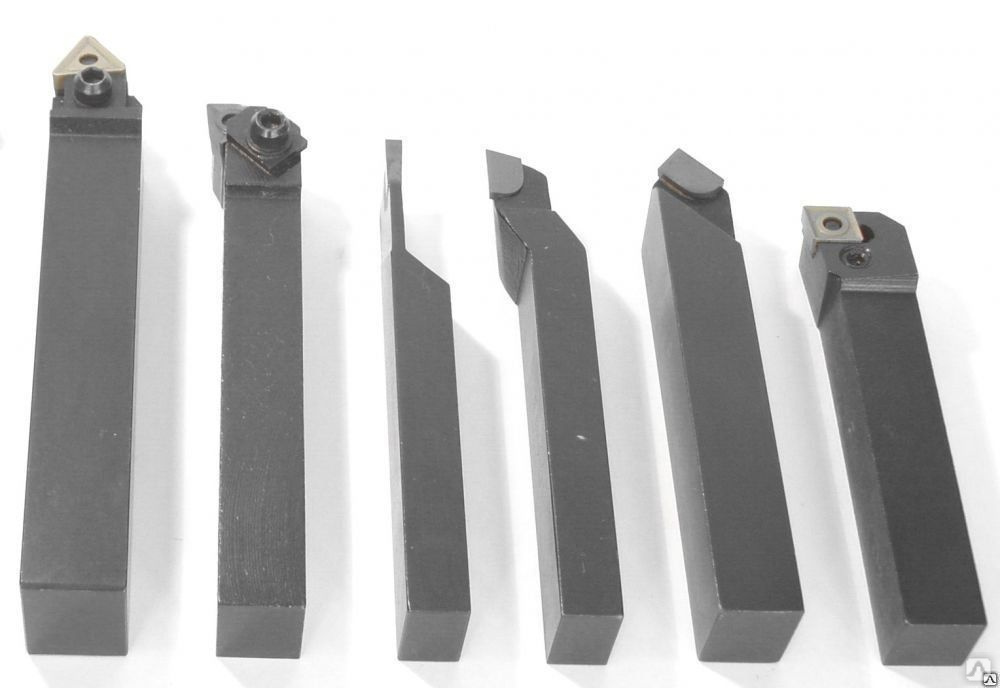

На токарных станках по металлу обработка вращающихся заготовок со стороны суппорта ведется различными видами резцов. Эти режущие инструменты позволяют отрезать и торцевать заготовки, проделывать в них канавки, создавать фасонные контуры, доводить элементы детали до нужного диаметра и придавать им требуемую форму. Всего существует пять основных видов резцов:

проходной;
отрезной;
расточной;
фасонный;
резьбовой.

У данной классификации имеются подвиды. Рассмотрим наиболее распространенные и чаще всего используемые в токарном деле.

Проходные резцы, служат для снятия металла при продольном проходе. Они бывают чистовыми и черновыми. Чистовые резцы проходного типа имеют небольшой радиус общего закругления, что позволяет получать относительно гладкую поверхность обработки и доводить диаметр до более высокой точности. При работе чистового проходного резца выполняют небольшие припуски, поскольку прочность такого инструмента несколько снижена. Черновые проходные резцы прочнее, поэтому их используют для удаления значительных излишков одним проходом, после чего доводят деталь чистовым резцом, выбирая малые припуски.

Проходные резцы бывают следующих форм:

прямые;
отогнутые;
упорные.

Независимо от формы работа таких резцов ведется главной кромкой, которая у разных видов остается прямой либо выносится на изгиб до прямого угла, как у проходного резца.

Отрезной резец, называемый также канавочным, применяется для отрезки и прямой торцовки заготовок подходящего диаметра, а также для выточки канавок, ширина которых не меньше ширины режущей кромки резца.

Расточные резцы, имеют форму, позволяющую обрабатывать внутреннюю поверхность сквозных и глухих отверстий. Данная операция называется расточкой. Их легко отличить от всех прочих наличием конической выносной части и изогнутой головке. По сути, это те же проходные резцы, но имеющие специфическую форму, обеспечивающую доступ режущей кромки в отверстия.

Фасонные резцы, имеют режущую кромку, шаблонно формирующую необходимый профиль. Это может быть внутреннее или наружное закругление, фигурные фаски, галтели и т.д. Это очень разнообразная по виду группа режущего инструмента для обработки на токарных станках. Фасонные резцы облегчают точение радиусных и фигурных профилей. Их применение на универсальных станках безальтернативно.

Резьбовые резцы, служат для нарезки наружной и внутренней резьбы при механической продольной подаче. Форма таких резцов соответствует форме резьбовой канавки. Резьба нарезается с их помощью, как правило, в несколько заходов. Резец для нарезания внутренней резьбы имеет режущую часть, расположенную под прямым углом к оси державки (массивная часть резца).

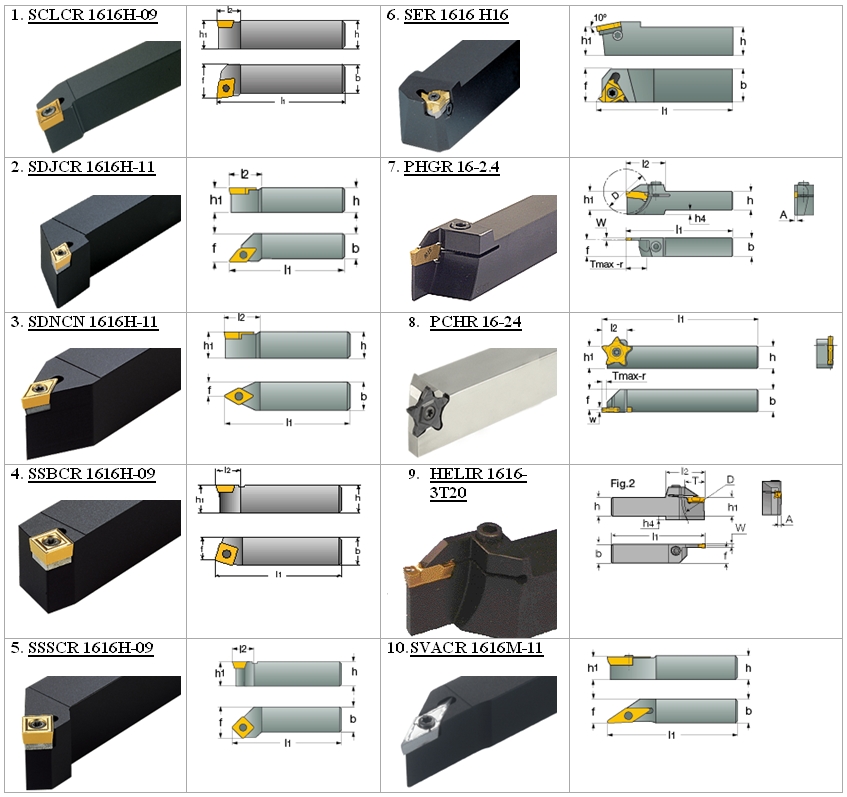

Для обработки металла на токарном станке резцами, их режущая кромка по твердости должна превосходить материал заготовки. Изготавливать весь резец из цельного куска твердой стали нецелесообразно, поэтому резцы состоят из державки, выполненной из более мягкой стали, и твердой режущей части, напаянной либо механически закрепленной (сменной). Современные резцы чаще всего имеют сменные режущие части, которые закрепляются в своих седлах винтом. Такая конструкция очень удобна, т.к. при затуплении или поломки режущей кромки достаточно просто заменить ее.

Резцы устанавливаются в резцедержатель и фиксируются там несколькими винтами. Для экономии времени одновременно в резцедержатель можно установить несколько резцов, производя смену инструмента поворотом вокруг вертикальной оси. При серийном выпуске деталей в резцедержатель резцы устанавливаются в порядке использования.
