Токарные резцы по дереву: виды, заточка, изготовление своими руками

Содержание

виды, заточка, изготовление своими руками

Назначение токарных резцов и их виды

Токарные резцы по дереву – предназначенные для ручной обработки вращающейся в станке детали.

Они состоят из двух основных частей: рабочей (металлической) и ручки (обычно деревянной).

В свою очередь, рабочую часть можно условно разделить на:

  • режущую (лезвие) – это та часть, которая затачивается и вступает во взаимодействие с заготовкой;
  • тело – основная часть, за которую токарь удерживает резец «нерабочей» рукой на подлокотнике станка;
  • хвостовик – зауженная часть, в которую плавно переходит тело. Хвостовик предназначен для крепления на нём ручки.

Ручку можно условно разделить на две части:

  • основа – это большая часть, которую токарь держит в «рабочей» руке;
  • шейка – маленькая цилиндрическая часть с металлическим крепёжным кольцом, которое предотвращает растрескивание ручки при набивании её на хвостовик рабочей части.

Виды токарных резцов

В зависимости от вида выполняемой работы, токарные резцы по дереву имеют различную конфигурацию, чем сложнее изделие, тем изощрённей будет и их конструкция, которая будет определять специфическую заточку лезвия. У каждого мастера могут быть свои особенные, эксклюзивные, узкоспециальные токарные инструменты, предназначенные для выполнения какой-то особенной работы. Поэтому изучать конструкцию каждого отдельного резца нет никакой необходимости.

Для успешной работы начинающего токаря достаточно будет двух видов: рейера и мейселя.

Рейер – предназначен для грубой, черновой, первоначальной обработки заготовки. Конструктивной особенностью такого вида является лезвие по форме напоминающее полукруг. Изготавливается он из толстой пластины или из желобка полукруглого сечения. С помощью рейера деревянной заготовке придают приблизительные очертания будущего изделия.

РейерРейер Рейер

Мейсель – для чистовой обработки заготовки, придания ей окончательной формы. Также, с его помощью можно производить отрезание изделия от остатков заготовки. По форме мейсель напоминает нож-косяк (пластина с косым лезвием, заточенная с двух сторон под одинаковым углом).

МейсельМейсель

Мейсель

С помощью рейера и мейселя можно легко выполнять токарные работы средней сложности. Обрабатывая заготовку по внешней поверхности. В некоторых случаях возможна работа с внутренними поверхностями детали.

Все остальные токарные резцы по дереву можно отнести к группе фасонных. Среди них наиболее популярными являются такие виды:

  • стамеска-скребок – для выравнивания цилиндрической поверхности заготовки. Напоминает по форме прямую стамеску с односторонней заточкой;
  • гребёнка – предназначена для выполнения резьбы и нанесения декоративных канавок и рисок;
  • крючок – для вытачивания в заготовке полостей;
  • кольцо – имеет то же предназначение, что и крючок;
  • для грубой обработки – имеет форму лезвия в виде треугольника. Предназначен для придания заготовке цилиндрической формы. Такой вид наиболее безопасный из всех остальных благодаря малой площади соприкасания инструмента с заготовкой.

Как самостоятельно изготовить токарные резцы по дереву

Самодельные токарные резцы по дереву являются для мастеров чем-то вроде талисмана. Поэтому они предпочитают изготавливать рабочие инструменты своими руками, а не приобретать в обычном магазине. Хотя купленые, вполне отвечают своим требованиям, техническим характеристикам и технике безопасного труда.

Самодельные резцыСамодельные резцы

Самодельные резцы

Сделать рейер и мейсель самому не сложно. Для их изготовления своими руками, самим подходящим материалом будут напильники и рашпили уже «отжившими» своё. Этот списанный инструмент обладает необходимыми размерами, прочностью, качеством материала, маркой стали. С помощью заточного станка напильнику придаётся необходимая форма в части лезвия и хвостовика. Потом набивается выточенная ручка с крепёжным кольцом. И всё, инструмент для изготовления токарных изделий из дерева готов.

Чтобы изготовить токарные резцы по дереву, можно использовать, кроме напильников и рашпилей, в качестве материала, автомобильные рессоры или прутки арматуры. Они обладают необходимой твёрдостью. Но после изготовления инструмента своими руками, нужно быть предельно осторожным. Его испытания необходимо проводить на мягких породах дерева (липа, тополь), после чего надо провести осмотр лезвия на отсутствие сколов и трещин. И только после такой проверки токарные инструмент, сделанный своими руками, можно эксплуатировать при работе с более твёрдой древесиной (берёза, дуб, бук).

Видео про самодельные резцы

При самостоятельном изготовлении режущего инструмента нужно помнить:

  • чем короче рабочая часть, тем труднее, неудобнее удерживать его при точении. Длина тела должна обеспечивать полноценный захват кистью руки, плюс упор на подлокотник, плюс расстояние от подлокотника к заготовке, плюс запас на износ и затачивание. Поэтому первоначальная длина рабочей части должна быть не меньше 20 см, но и размер, превышающий 40 см, вызовет неудобство в работе. Оптимальная длина должна составлять 20 – 30 см;
  • чем короче хвостовик, тем большая возможность, что его может вырвать из рукоятки. Поэтому, когда режущий инструмент изготавливают из напильников или рашпилей, то хвостовики удлиняют в 1,5 – 2 раза;
  • чем тоньше и уже будет рабочая часть инструмента, тем большая вероятность его повреждения заготовкой в процессе обтачивания. Поэтому, при начальных стадиях обработки, когда заготовка ещё не имеет абсолютной цилиндрической формы и возникает биение по лезвию, а также при больших диаметрах, когда сила резания имеет большое значение, необходимо пользоваться резцами с достаточной толщиной.
  • токарные резцы по дереву должны иметь рукоятку не короче 25 см. Если она будет намного меньше, то в процессе точения инструмент тяжело будет удерживать в руках, не говоря уже о качестве выполняемой работы.

Заточка резцов своими руками

От правильности заточки рабочего инструмента во многом зависит качество обработанной поверхности.

Для этого понадобится электрозаточной станок с набором кругов разной зернистости и бархатный брусок для ручной правки лезвия.

Видео заточки резцов

Угол заточки каждый мастер выбирает самостоятельно, ориентируясь на своё мастерство токаря, твёрдость древесины, качество рабочего инструмента и окончательный желательный вид обрабатываемой поверхности.

Для начинающего токаря оптимальными вариантами углов заточки будут:

  • для мейселя – сам скос должен составлять 40° по отношению к оси рабочей поверхности и по 40° для каждой стороны лезвия;
  • для рейера – 50° — 60°.

Со временем, когда уровень мастерства токаря будет расти, углы затачивания можно будет уменьшать до 20° — 35°.

В идеале, кроме набора разнофасонных, желательно иметь резцы одного вида, одинакового размера, но с разными углами заточки. Это намного ускорит и облегчит работу токаря, а также продлит срок их службы, потому что не нужно будет постоянно перезатачивать лезвия исходя из вида обрабатываемой древесины.

Более тупые углы затачивания предназначены для: твёрдых пород дерева, первоначальной (грубой) обработки.

Более острые углы режущего инструмента позволяют качественнее обработать поверхность, ускорить процесс точения, но в тоже время существует большая вероятность скола заготовки, повреждения лезвия. Да и затачивать и править такой инструмент приходится намного чаще, чем с более тупыми углами.

Приблизительный угол заточки лезвия формируется ещё на стадии изготовления резцов своими руками, до начала термической обработки — закаливания.

Потом, когда они полностью готовы, процесс затачивания осуществляют с помощью абразивного круга и завершают ручной доводкой на бархатном бруске.

Мастер-класс смотреть онлайн: Мастерим токарный резец по дереву из старого напильника

Мастерим токарный резец по дереву из старого напильника, фото № 1

Токарное дело, принадлежит к разряду тех, что требуют для себя самое небольшое число инструментов. Действительно, обзаведясь, несколькими основными резцами, можно делать очень многие работы. Дальнейшие же расширение «парка» инструментов, позволяет, в основном повысить удобство и скорость работы. Разумеется, есть несколько узкоспециализированных резцов, патронов, задних центров, обойтись без которых, в их сфере деятельности, довольно сложно. Но работы эти, порой довольно экзотические, а такие изделия, как например, токарные штучки со смещенным центром вращения, представляют интерес далеко не у всех и выглядят скорее как забавный эксперимент, чем как образец прекрасного. Ну, или как этакая демонстрация мастерства. Так же, как и сверхбольшие и сверхмалые изделия. Сверх тонкие и сверхдлинные. Все это трогает разум, но не душу.

Токарные резцы для работы по дереву, мастера нередко, делают самостоятельно — отчасти, из за относительной несложности процесса, треть которого занимает близкая и родная токарная работа по дереву, отчасти из за высокой стоимости хороших готовых резцов. При конструировании такого инструмента, весьма важно обзавестись подходящей железкой — форма, сорт стали. И здесь, весьма неплохо работают старые, вышедшие из строя напильники. По металлу.

Все — от нас до почти годовалых
Толковищу вели до кровянки,
А в подвалах и полуподвалах
Ребятишкам хотелось под танки.
Не досталось им даже по пуле,
В ремеслухе живи не тужи.
Ни дерзнуть, ни рискнуть, но рискнули —
Из напильников сделать ножи.

«Баллада о детстве», В.С. Высоцкий.

Полотно напильника имеет неплохую для наших целей сталь, хорошую фабричную закалку, нужно только выбирать в качестве заготовок, экземпляры постарше. У нынешних, закаливают только поверхность. Аккуратно не допуская перегрева, выпилив заготовку нужной формы, требуется заточить ее и снабдить удобной рукояткой, все. При этом опускается целый пласт сложных работ по термической обработке.

Таким образом, из старых напильников можно сделать довольно много форм резцов и режущих вставок для специальных держателей.

Что понадобится для работы.

Инструменты

Набор слесарного, разметочного инструмента. УШМ, лучше небольшая — ей гораздо удобнее выполнять мелкие и более-менее точные работы. Абразивные круги для нее — толстый «зачистной» и тоненький для резки. Понятно — защитные наушники и очки. Пригодился удлинитель. Большие слесарные тиски. Что то, для поливания заготовки водой, удобно сделать «брызгалку» из мягкой пластиковой бутылки, проплавив горячей проволочкой несколько мелких отверстий в пробке. Спиртовой, не смываемый водой фломастер для разметки. Инструмент для заточки — электроточило, абразивный круг.

Материалы

Собственно сам напильник, подходящего размера и профиля, готовая рукоятка или материалы для ее изготовления — заготовка-чурбачок, кусочек тонкостенной трубки подходящего диаметра. ЛКМ, кисть.

Итак, прежде всего, определяемся с формой резца и подбираем подходящий напильник-заготовку, как уже говорилось, постарше — сейчас, при изготовлении закаливают по другому. Ниже, показано изготовление довольно мощного резца для торцевого точения, впрочем, его кое-где удобно использовать и для обычного точения, в центрах.

После подбора напильника, поверхность его, лучше обточить, видел и «ленивые» резцы, с насечкой — не слишком красиво и не особенно приятно держать руками. А учитывая, что при точении готовым резцом, таки придется одной (голой, в перчатке опасно) рукой все время держаться за железку, лучше все же расстараться. Обточку лучше всего делать УШМ, перевернув ее «от себя», вроде как работают абразивными кругами на липучках или с лепестками. Заготовку при этом, удобно закрепить небольшой струбциной, периодически ее переставляя. Диск — толстый корундовый, для зачистки. Главная особенность — не допустить перегрева и отпуска металла заготовки, иначе, вся заводская закалка псу под хвост. УШМ, инструмент оборотистый и пережечь им железку, проще простого. Здесь следует заранее настроиться на длительную возню. Буквально несколько движений инструментом и полив водой, несколько движений и полив. И так до нужной кондиции. Перегрев можно определить визуально по цветам побежалости — первым будет коричневатый. Но это уже авария. Время обработки должно быть тем короче, чем ближе инструмент к краю или тонким частям заготовки. Не повредит, иногда потрогать обрабатываемую железку пальцем — проверить, справляется ли наш полив с избытком тепла, если руку не удержать, идем пить чай с шоколадными конфетами — заслужили. Если заготовка не горячая, порядок, можно еще точить.

Мастерим токарный резец по дереву из старого напильника, фото № 2

Сточив зубчики, на гладкой поверхности делаем разметку железки резца. Спиртовой фломастер, прекрасно подойдет. Учитываем, что резец постепенно укорачивается при периодических заточках, но слишком длинная железка заставит руки токаря находиться при работе в неудобном положении, да и «развесовка» резца, особенно большого, будет неприятная.

Мастерим токарный резец по дереву из старого напильника, фото № 3

При выпиливании резца, удобно пользоваться большими тисками. Диск сменяем на тонкий отрезной, использовались диски толщиной 1 мм. При резке, все сказанное о перегреве и цветах побежалости, остается в силе. Внимательно за этим делом следим — чем дальше, тем огорчительнее будет выбросить почти готовую заготовку железки.

Мастерим токарный резец по дереву из старого напильника, фото № 4

Железка выпилена, где надо, скругляем острые грани, подтачиваем изъяны. Порядок. Самое муторное выполнено, остались рукоятка и заточка.

Рукоятка у токарных резцов своеобразная и прежде всего, довольно длинная — для безопасности, ну и удобно вообще то. Существуют различные их формы, полюбопытствуем, что делает Роберт Сорби — локомотив в изготовлении режущего инструмента для деревяшечников.

Мастерим токарный резец по дереву из старого напильника, фото № 5

Вот нашлась у него небольшая табличка с ассортиментом размеров ручек, можно подобрать подходящий. Ручка вытачивается из дерева — красиво из древесины плодовых деревьев, просто и дешево из березового полена без сучков. Рекомендуют ручки делать из клена — он меньше «набивает» руки, однако здесь, к инструменту не потребуется прикладывать значительное усилие.

Итак, определились с размерами, деревяшку подобрали, выточили. Точение простое, «в центрах», без особых выкрутасов.

Декоративные колечки, при желании можно нанести железной проволокой. Делается простой инструмент — небольшой отрезок проволоки, к концам которого прикрепляются ручки — короткие палочки. Проволока натягивается руками и прижимается к вращающейся детали в нужном месте. Чтобы проволока не «рыскала» по детали, особенно на «спусках», ножом-косяком делают небольшую канавку. Через некоторое время проволока в месте трения нагревается и прижигает дерево, одновременно «выедая» канавку. Украшение можно шкурить, обугленный след остается в канавке.

После зашкуривания, рукоятку покрывал лаком. На этот счет существуют разные мнения, выбирать токарю. Металлическое колечко сделал из тонкостенной стальной трубки — ручка от поломанной швабры с рычагом отжима губки-тряпки. Сталь довольно тонкая, но колечко здесь скорее декоративное — железку предпочитаю вклеивать, а не вбивать. Локомотив-Роберт, железки таки забивает, колечки у него бронзовые. Оно конечно красивее.

Мастерим токарный резец по дереву из старого напильника, фото № 6

В торце ручки, длинным сверлом подходящего диаметра сверлил глубокое отверстие, потом, на половину глубины рассверливал сверлом потолще, добиваемся того, чтобы хвостовик железки, в это отверстие входил с некоторым усилием. Готовится нужный объем эпоксидного клея. Весьма удобно использовать при этом лоточки от «коробочных» конфет. Ножницами отрезается одно «посадочное место», в нем смешиваются компоненты клея. После, лоточек без сожалений выбрасывается. Длинной палочкой смазываются стенки отверстия и хвостовик железки. Насаживаем рукоятку, удаляем выступивший лишний клей, или добавляем палочкой при не полном заполнении отверстия. Резец с вклеиваемой железкой устанавливается вертикально, желательно, в теплое место — полимеризация клея будет происходить быстрее, прочность его увеличивается. Лоточек с остатками клея и палочкой, пока не выбрасываем — это контрольный образец, по нему удобно судить о «схватывании» клея, не тревожа наш резец.

Мастерим токарный резец по дереву из старого напильника, фото № 7

После полного застывания эпоксидного клея, осталось только заточить резец. Здесь тоже возможны варианты, например различный угол вершины, угол режущей кромки. Последний, не следует делать слишком острым, иначе резец будет слишком сильно зарываться в заготовку, его трудно будет контролировать. Режущая кромка будет быстро затупляться. Угол вершины, для универсального применения, удобно делать менее 90 градусов.

Первоначальное формирование режущей кромки лучше делать на электроточиле, не забывая про охлаждение, окончательную доводку на низкооборотистом абразивном круге. Вишенка на торт — полировка лезвия на кожаной поверхности с пастой ГОИ.

Babay Mazay, 2016 г.

виды, как правильно подобрать угол заточки

Резцы по дереву используют для декоративной обработки заготовок из древесины. Их можно разделить на две группы: ручной и тот, который используют в работе на токарном станке.

Для станка используют более прочные и износоустойчивые резцы. Такой инструмент можно купить в специализированном магазине или сделать самостоятельно.

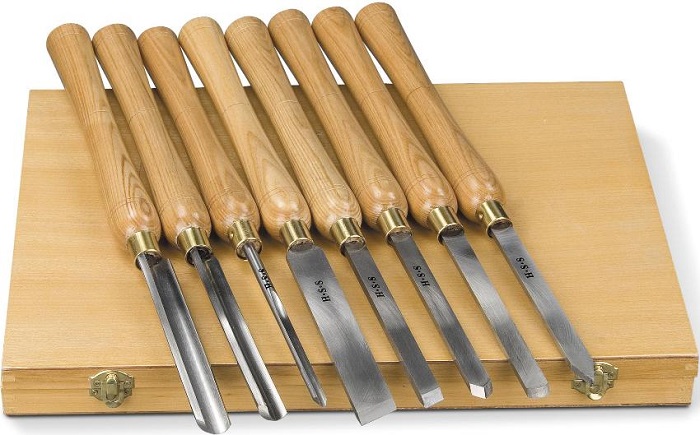

rezchi-po-derev-sr

Виды и назначение

Основная задача резцов — придание правильной геометрической формы деревянной заготовки на токарном станке. Резцы по дереву выполняют разные задачи:

  1. Удаляют первичный слой древесины. Грубая черновая очистка. Сюда можно отнести резцы типа рейер или стамеска-скребок.
  2. Придают заготовке нужную геометрическую форму. Это фасонные резцы.
  3. Отрезают готовое изделие. Так называемые отрезные резцы.

rezchi-po-derev-sr-1

В магазине можно купить готовый набор оснастки, в котором найдутся все необходимые инструменты для работы. Разберем каждый из них подробнее.

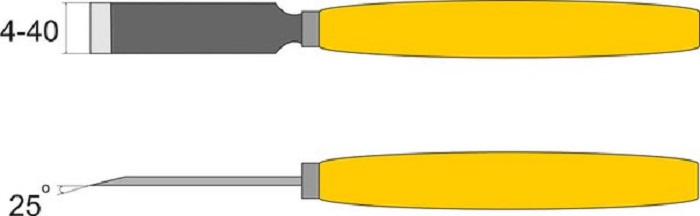

Плоские прямые

Такой инструмент имеет одностороннюю заточку по одной из грани. Режущая часть перпендикулярна центральной оси оснастки. Эти резцы используют для чистовой обработки подготовленной заготовки.

Особенности оснастки:

  1. Легко делать прямоугольную выемку древесины.
  2. Стандартная ширина лезвия может находиться в пределах от 4 до 40 мм.
  3. Угол режущей кромки от 25 до 45 градусов. При дальнейшем обслуживании резца можно делать разные углы заточки, чтобы «настроить» инструмент под себя.

rezchi-po-derev-sr-plos

У столяров этот резец называется «скребок».

Интересно! Лучше всего иметь в наличии несколько скребков разной ширины лезвия. Это расширит круг выполняемых задач. Тонкие резцы лучше использовать при конечной обработке изделия.

Косой прямой

Еще один резец для чистовой обработки, у которого режущая часть расположена под острым углом, относительно центральной оси оснастки. Заточка режущей кромки может быть односторонней или двухсторонней, а также левосторонней или правосторонней.

Особенность оснастки:

  1. Резец позволяет делать тонкие линии.
  2. При двусторонней заточке выставляют угол 25 градусов.
  3. Инструмент довольно универсален и позволяет выполнять большой спектр чистовых работ.

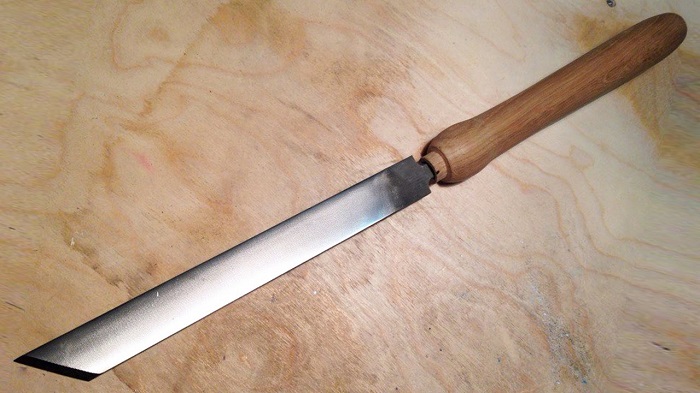

rezchi-po-derev-sr-mejs

Этот тип оснастки называется «мейсель» и является базовым в работе мастера-токаря.

Отрезные

Как понятно из названия, этот тип оснастки используют для отрезки готового изделия. Отрезной резец напоминает косой прямой, с той разницей, что он имеет угол заточки 40 градусов только по одной стороне.

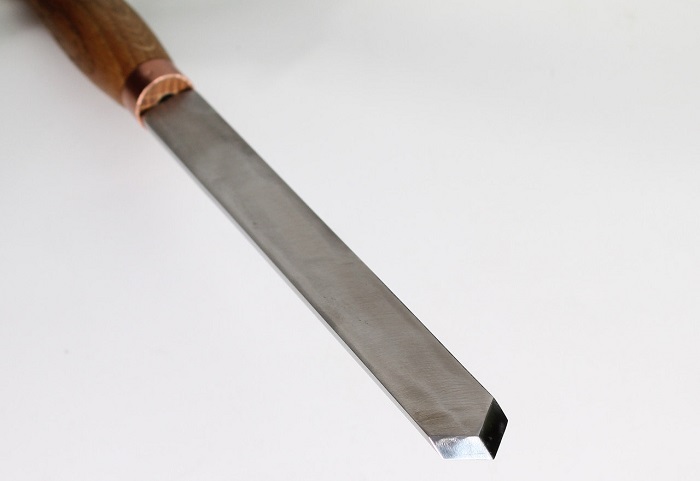

rezchi-po-derev-sr-otrez

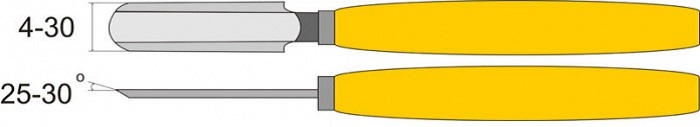

Полукруглые плоские

Данный тип оснастки имеет полукруглую заточку режущей кромки. Сама режущая часть располагается перпендикулярно относительно оси оснастки. Основное предназначение данного резца — выборка полукруглого желоба.

Особенности оснастки:

  1. Лучше всего иметь несколько резцов с разной шириной лезвия.
  2. Кромка оснастки затачивается, с одной стороны, под углом от 20 до 40 градусов.
  3. У опытных мастеров можно найти большое количество подобных резцов с разной шириной лезвия.

rezchi-po-derev-srpolukrug

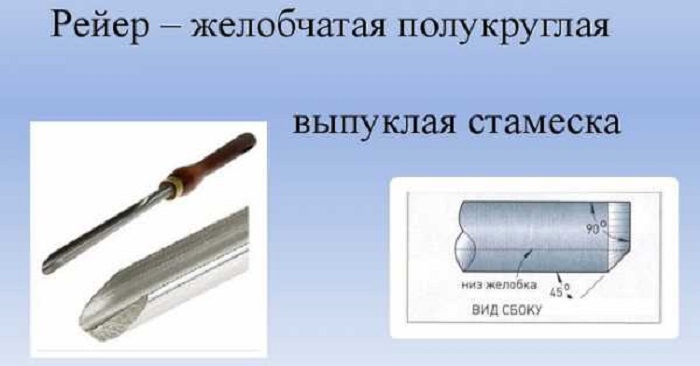

Желобчатые

Желобчатый резец — он же рейер, используют для черновой отделки заготовки. Его лезвие изогнуто наподобие желоба, режущая кромка заточена с одной стороны.

Особенности оснастки:

  1. Рейером можно делать полукруглые формы.
  2. Затачивается нижняя часть режущей кромки выпуклой формы под углом до 40 градусов.

rezchi-po-derev-sr-polukr

Желобчатый резец является одним из самых главных инструментов у мастера-токаря.

Как изготовить самодельные токарные резаки по дереву своими руками

Любой резец состоит из двух основных частей.

Металлическая часть. Условно ее можно разделить на три участка:

  1. Лезвие (режущая часть) — тот участок оснастки, который точит или обрабатывает деревянную заготовку.
  2. Тело — основой участок оснастки. Эту часть токарь прижимает к подлокотнику станка.
  3. Хвостовик — узкая часть, переходящая в тело. На хвостовик крепят ручку.

Деревянная часть или ручка. Она состоит из основы и шейки. Первая предназначена для захвата рукой мастера, вторая — фиксирует ручку на хвостовике инструмента.

Чтобы изготовить резец в домашних условиях, потребуется кусок металла и деревянная часть. В качестве металлической болванки можно использовать:

  • старые напильники или рашпили;
  • куски арматуры;
  • автомобильные рессоры.

Для изготовления деревянной ручки можно взять обычный черенок от лопаты, подрезанный под нужную вам длину. Данный вариант подходит тем, у кого еще нет резцов для токарного станка.

То есть — нет возможности выточить хорошую и удобную ручку самостоятельно. При изготовлении металлической части важно соблюдать углы заточки лезвия.

Как самостоятельно затачивать инструмент?

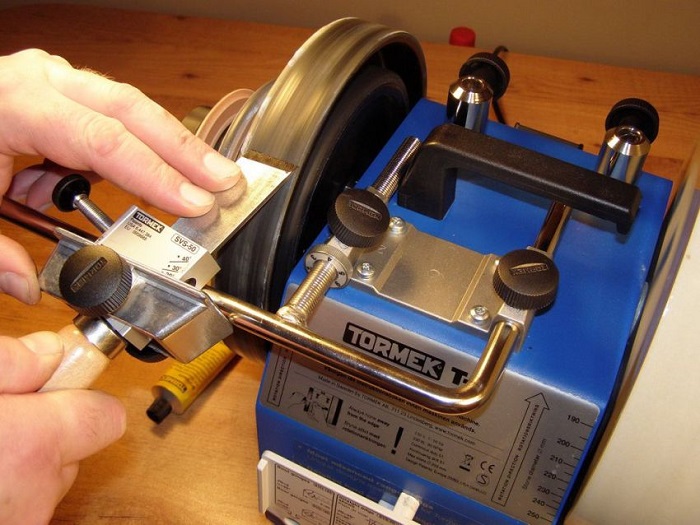

Для заточки резцов можно использовать ручной или электрический инструмент. Второй способ использовать предпочтительнее, так как на хорошем электроинструменте заточка происходит быстрее, а порой и качественнее.

rezchi-po-derev-sr-4

Необходимые инструменты

Для заточки лезвия потребуются:

  • точильный брусок;
  • абразивный камень.

Первичную грубую чистку лезвия осуществляют на абразивном камне. В конце используют точильный брусок с мелкой крошкой.

Также можно осуществлять заточку лезвия на электрическом точильном станке.

Особенности

Для правки или заточки лезвия инструмента можно воспользоваться электрическом точильным станком. Лучше выбирать модели с двумя точильными кругами.

На первом можно делать грубую чистку и обработку. На втором — чистовую заточку. Соответственно, круги должны быть с разной величиной абразивной крошки.

Во время работы необходимо остужать лезвия в машинном масле. Иначе оно может перегреться и потерять свои эксплуатационные качества. Также остывание в масле способствует закалке инструмента.

Особенности выполнения заточки

При заточке нужно учитывать:

  1. Правильные углы заточки для каждого резца.
  2. Для новичков лучше брать более развернутые, а не острые углы заточки. С ростом навыка можно уменьшать угол.
  3. Для грубой очистки и первичной обработки также используют заточку с более развернутым углом.
  4. Первичную заточку лезвия и формирование режущей кромки делают еще до работы на электрическом точильном станке.

По мере освоение инструмента мастер придет к собственным углам заточки того или иного резца, который будет удобен в работе.

Поделиться в социальных сетях

Резцы для токарного станка по дереву: стамески, ножи

Токарные станки по дереву необходимы для обработки круглых деревянных деталей, а также чтобы придать изделию круглую форму.

Для этого применяются резцы. Они могут отличаться в зависимости от формы режущей части и способа заточки.

tok-rez-po-der

Общие сведения о резцах

Резцы используются, чтобы вручную обрабатывать заготовку, которая вращается непосредственно в токарном станке. Этот инструмент состоит из двух главных частей: металлическая, рабочая и деревянная ручки. Рабочая часть состоит из:

  • лезвие – именно оно вступает в контакт с обрабатываемой деталью и подлежит регулярной заточке под определенным углом;
  • тело – та часть, за которую мастер держит резец на подлокотнике станка;
  • хвостовик – сужающееся место, сразу за телом, к хвостовику крепится ручка.

Ручка делится на основу и шейку конструкции.

Разновидности стамесок

Стамески выполняют различную работу, от этого зависит их конфигурация и конструкция. Также каждая разновидность режущего инструмента для станка отличается специфическими особенностями заточки. Для работы новичку достаточно иметь резцы двух видов: рейер и мейсель. Более опытным мастерам понадобятся другие виды резцов.

Рейер

По конструкции это длинное лезвие из стали с полукруглым сечением. Предназначен для грубой черновой первоначальной обработки заготовки. Изготавливается такой резец из толстой пластины или желоба с полукруглым сечением.

rezchi-po-derev-srpolukrug

Работая рейером мастер придает заготовки приблизительные очертания будущего изделия.

Мейсель

Используется для чистовой обработки изделия из дерева. С помощью мейселя можно отрезать готовую деталь от остатков заготовки. По конструкции это пластина с косым лезвием, которое с обоих сторон заточено под одинаковым углом.

При помощи двух основных резцов можно выполнить практически все токарные работы по дереву средней сложности. Многие опытные мастера с использованием рейера и мейселя успешно обрабатывают и внутреннюю поверхность деревянных деталей.

rezchi-po-derev-sr-mejs

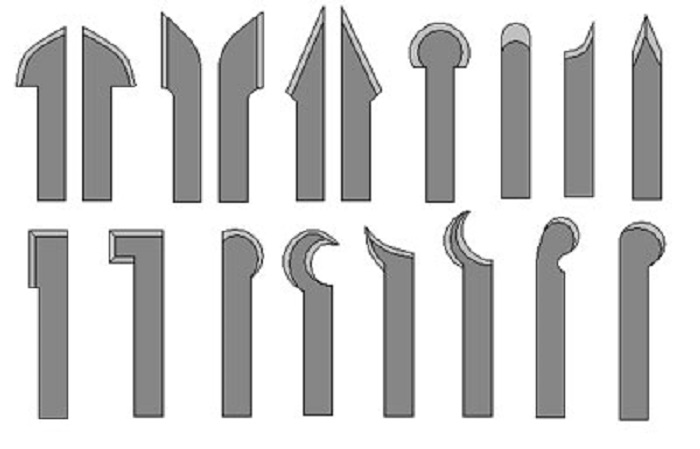

Фасонные

Это целая группа резцов, при помощи которых выполняются все прочие, более сложные работы на токарном станке по дереву.

Фасонные резцы бывают следующих разновидностей:

  1. Стамеска – необходима для выравнивания цилиндрических поверхностей.
  2. Гребенка – вырезает канавки и различного размера резьбы.

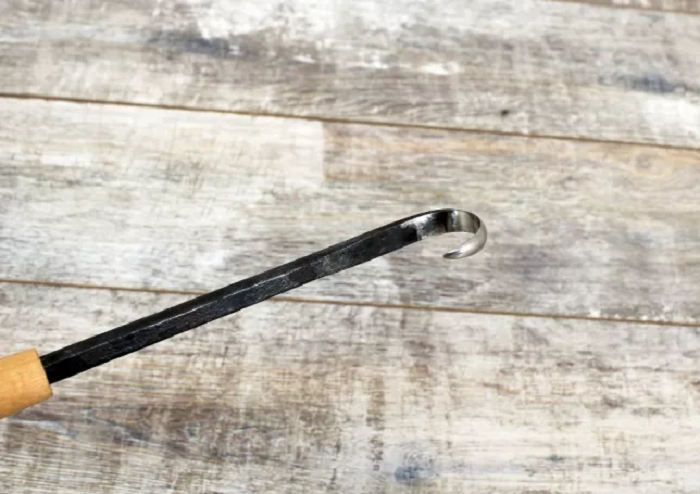

  3. Крючок необходим для создания полости в торце детали.
  4. Кольцо также необходимо для создания полостей.
  5. Треугольник – предназначен для грубой обработки детали и придания ей цилиндрической формы. Эти резцы заточены в форме треугольника.

tok-rez-po-der-fason

Для работы с фасонными резцами требуется больше опыта. С их помощью можно придать заготовке практически любую форму.

Самодельные

Чтобы сделать инструмент для токарного станка по дереву, прежде всего, необходимо подобрать качественный крепкий материал. Это качественная марка стали, соответствующая нужным размерам.

Оптимальный вариант – использовать напильники, которые уже «отработали» и не используются по прямому предназначению. Для создания резца следует металлическую заготовку заточить на специальном станке, придать ему форму в основной части и в районе хвостовика.

Только сделанный резец сначала испытывают на мягких породах дерева. Если после проверки на резце не появилось сколов, трещин, то можно начинать обработку заготовок из твердых сортов дерева.

Самодельные резцы помогают значительно увеличить производительность процесса и расширить ассортимент изготавливаемой на станке продукции.

Типы по функционалу

При работе на токарном станке необходимо иметь несколько типов резцов, поскольку эти инструменты в зависимости от заточки и формы выполняют различные функции, начиная от грубой обдирки и заканчивая чистовой отделкой готового изделия.

rezchi-po-derev-sr-1

Грубая обдирка

Инструмент, предназначенный для такой работы, содержит пару рабочих граней, которые сопрягаются между собой под острым углом. Такой инструмент более безопасен, чем радиальные аналоги.

Чистовое точение

Резцы этого функциональность нужны, чтобы снять небольшой слой стружки. При помощи этого инструмента нельзя придать форму готовому изделию, можно сделать гладкой только наружную поверхность. Инструменты для чистового точения имеют угол наконечник с правым или левым углом заточки.

Фасонный

Фасонный тип резца имеет полукруглый наконечник. Он предназначается для работы с нестандартными поверхностями. Конфигурация фасонных резцов может быть самой разной, в зависимости от обрабатываемой поверхности и ее формы.

Отрезной

Используется только для единственного процесса – отрезать готовое изделие от остатков заготовки.

rezchi-po-derev-sr-otrez

Расточный

Эти резцы предназначены для того, чтобы убрать излишки материала в процессе обработки изделия. В области резания для проведения таких операций есть специальный уступ.

tok-rez-po-der-roztoch

С круглым сечением

Необходимы для обработки радиусных заготовок. Рабочая часть такого инструмента может содержать небольшие технологические резцы или быть радиусной.

Для внутреннего точения

Если резец предназначен для внутреннего точения, то на нем обязательно установлен ограничитель, регулирующий глубину точения.

tok-rez-po-der-vnutren

Что входит в набор ножей?

Для полноценной работы на токарном станке по дереву у мастера должен быть набор инструментов. К ним относятся:

  • ножи-косяки с различными углами лезвий для создания сложных рельефных рисунков;
  • стамеска – основной инструмент для фигурной обработки изделия. Бывает плоской, уголковой, полукруглой;
  • клюкарза – предназначена для ручной, чистовой обработки детали;
    гейсмусы – резец с углом загиба в 45°.

Полноценный набор инструментов для токарного станка должен включать в себя все вышеперечисленные резцы.

rezchi-po-derev-sr

Как изготовить самостоятельно?

Проще всего самостоятельно изготовить рейер и мейсель. Для этого понадобится отработанный напильник или рашпиль. Их следует обработать на заточном станке и дополнить крепежным кольцом на ручке.

Оптимальная длина тела резца составляет 20-30 см.

Алгоритм работы по созданию резца такой:

  1. При помощи металлообрабатывающего станка выпилить нужную форму будущего резца.
  2. Произвести первичное точение.
  3. Для придания изделию прочности его необходимо закалить. Для этого заготовку накаляют до максимальной температуры, а потом для остывания опускают в машинное масло.
  4. Финишная заточка резца.
  5. Насаждение на деревянную ручку.

Для закаливания можно оставить остывать и просто на воздухе.

Когда и как нужно точить?

От геометрии токарного резца зависит качество готового изделия, которое этим резцом обрабатывали. Для начинающего токаря угол заточки стамески и мейселя должен составлять 40°. Для рейера – 50-60°.

Есть два метода заточки:

  1. Ручной. Он отличается низкой производительностью и полным отсутствием механического труда. Добиться желаемого результата с высокой точностью маловероятно.
  2. Механический метод при помощи специальных станков, имеющих камень для снятия металла.

Ручной метод чаще используют, когда в короткие сроки необходимо заточить мало изношенный инструмент. Станок помогает удалить появившиеся вследствие эксплуатации дефекты.

Общие правила и техника безопасности

Принципы безопасной работы на токарном станке по дереву:

  • работать следует в спецодежде, которую необходимо надевать еще до включения станка;
  • на станке не должно быть лишних предметов и инструментов;
  • обязательно проверить заготовку на наличие сучков и трещин;
  • проверить исправность режущего инструмента и его заточку;
  • надеть защитные очки;
  • при работе подавать на деталь резец, только когда вал наберет полную частоту вращений;
  • не наклонять голову близко к станку;
  • замеры детали производить только после остановки вращения;
  • нельзя отходить от станка, пока тот работает.

После работы рекомендуется удалить стружку специальной щеткой.

При работе на токарном станке по дереву необходим целый набор различных резцов. Каждый из них выполняет свою функцию и предназначен для определенной работы. Такие резцы можно приобрести в магазинах или изготовить самостоятельно.

Токарные резцы по дереву - Деревообрабатывающие станки

Чем готовые покупать...

За образец была взята картинка из американской книги по токарной обработке дерева 1919 года - я по ней учился когда-то.

(Не делал только канавочный резец - третий сверху в левой колонке.)

Первый комплект полностью сделан из стамесок ЛМЗ (Ленинградского металлического завода), сталь У8А.

Второй - частично из хороших советских плоских напильников (У12А) шириной 15 мм и тощиной 4 мм, частично опять же из стамесок ЛМЗ.

Ручки делал из выдержанной березы. Остругивал уже после насадки, добиваясь совпадения осевых линий тела резца и тела рукояти. Потом шкурил и протирал вазелиновым маслом.

Сужающаяся к концу форма ручек, на мой взгляд, несколько удобней тонких цилиндрических.

Посадка резцов из стамесок ЛМЗ - по правильно засверленному отверстию внатяг. От проворота в рукоятке они защищены защипами, имеющимися на хвостовике.

Для посадки в рукоятки резцов, сделанных из напильников, у заготовок отрезаются хвостовики, а в рукоятках аккуратно формируются отверстия опять же под посадку внатяг.

Резцы из напильников нормально точатся и заточку держат хорошо.

Вот так как-то...

Токарный инструмент Подставка для токарного станка по дереву Деревообрабатывающий токарный инструмент специальной формы Изогнутые инструменты для обработки дерева | |

* Стандартный диаметр стержня составляет 5/8 "(16 мм) и 1" (25 мм).

Описание: 4-х компонентный набор инструментов для скользящего инструмента Turner Bowl с ножкой диаметром 1 "

Модель №: TR-EZ4SET

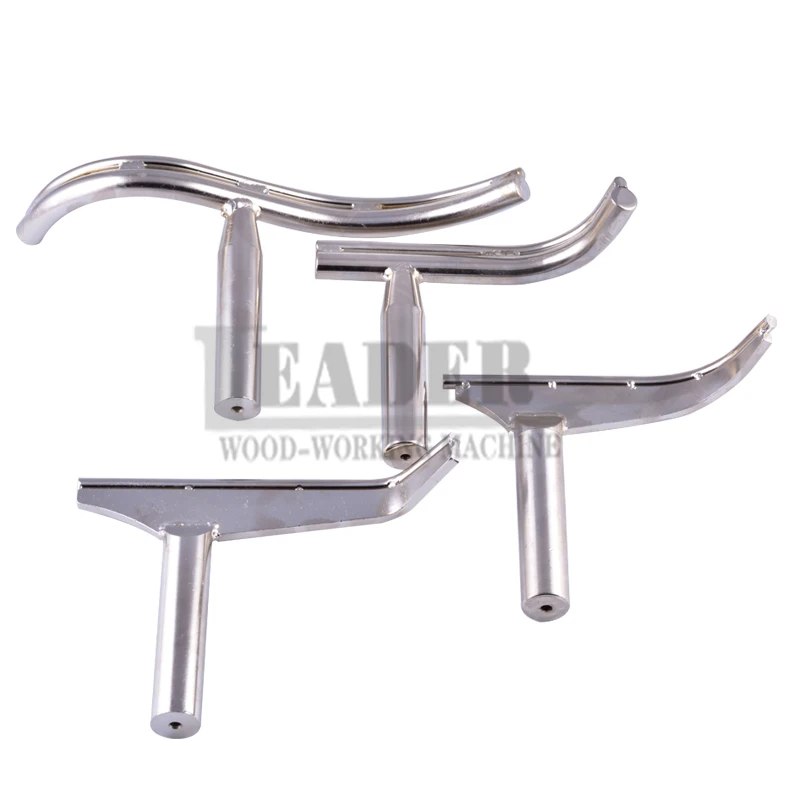

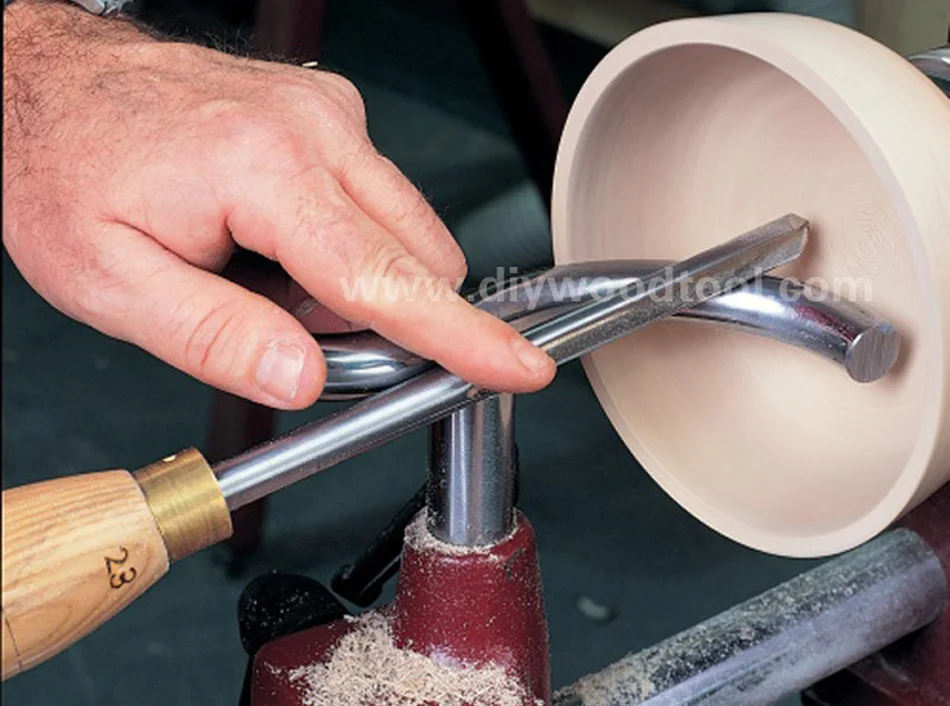

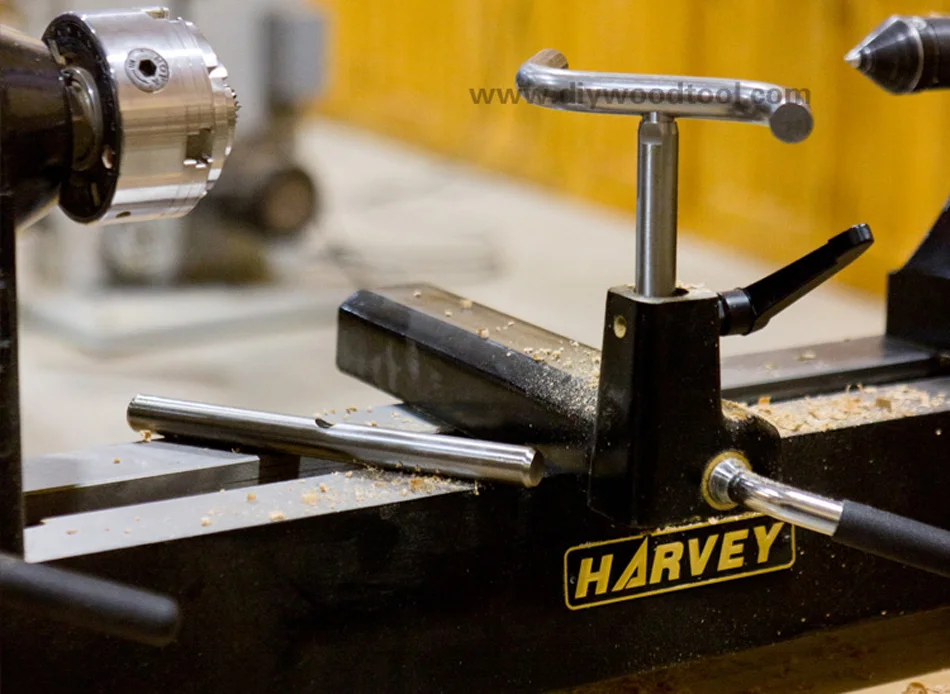

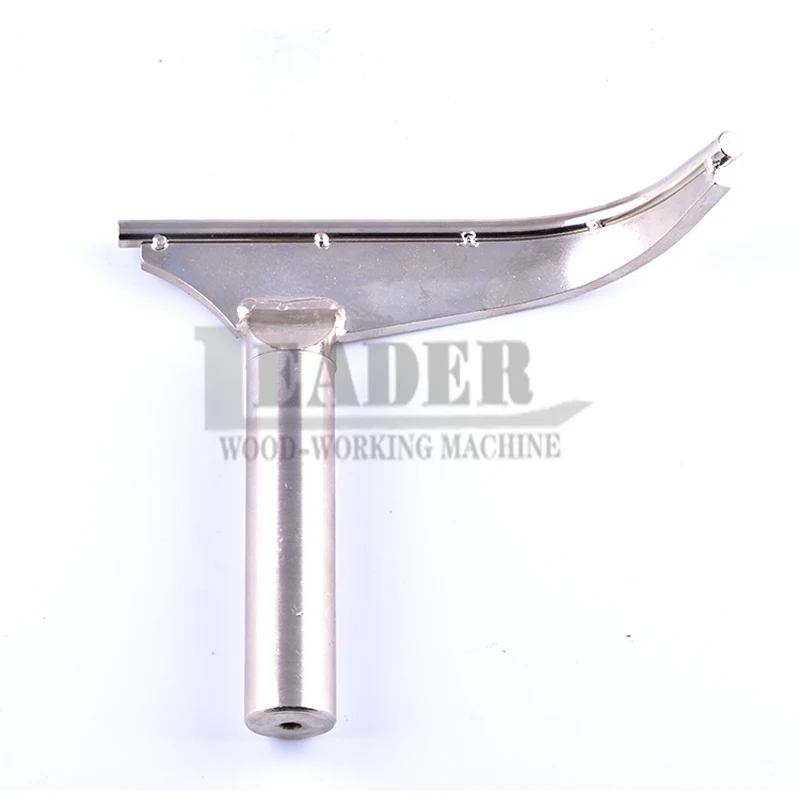

Набор из 4-х частей подголовника Turner Bowl Turner:

С этими 4 бесценными ящиками для инструментов с легкостью доберитесь до глубины чаши.

Эти удобные, эргономично спроектированные ящики для инструментов, которые обеспечат вам поддержку поворота в течение всего дня.

Благодаря уникальному вогнутому дизайну ваши пальцы будут плотно прилегать к остальным и позволят вам приблизиться к работе.

Сверхгладкая круглая верхняя поверхность из закаленной стали позволит вам без труда скользить по токарному инструменту для достижения превосходных результатов.

Все упоры имеют закаленные стержни, сваренные более 5/8 дюйма. Изогнутый стержень длиной 4 дюйма сверху вниз.

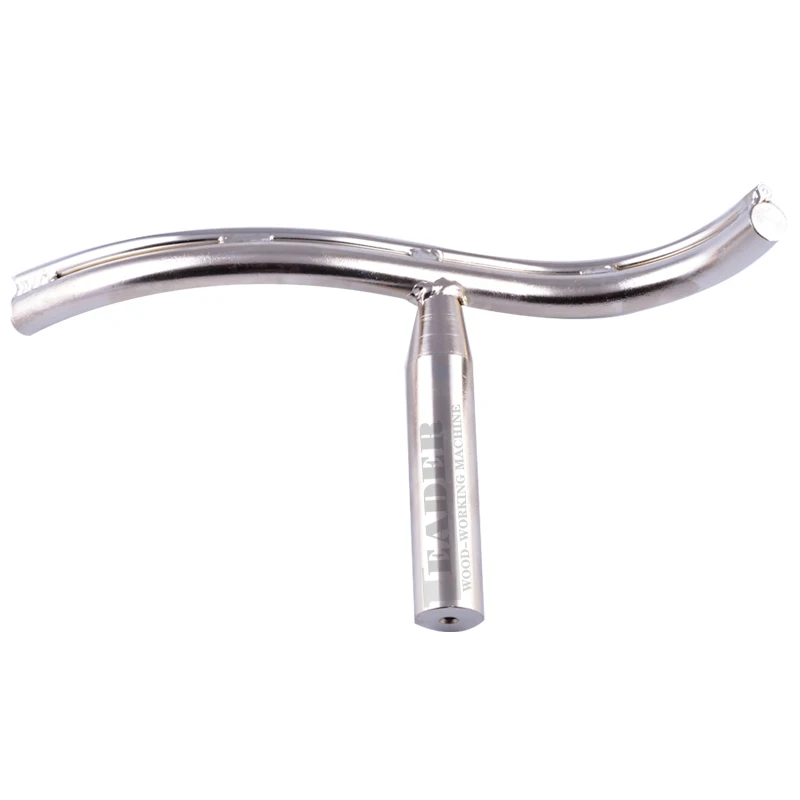

1) S Изогнутый толстый, пролет 9 дюймов. Используйте изогнутый S-образный инструмент для наружной и внутренней выемки. 3-3 / 4 дюймадлинный сверху вниз.
2) 2-1 / 2 дюйма. Радиус изогнутой оправки инструмента, 6-3 / 4 дюйма. Используйте изогнутый инструментальный радиус 2 1/2 дюйма для наружной и внутренней выемки. 3-3 / 4 дюйма длиной сверху вниз.
3) Инструментальный изогнутый радиус 2 дюйма, пролет 6-1 / 2 дюйма. Используйте изогнутый инструментальный радиус 2 дюйма для наружной и внутренней выемки. 4 дюйма длиной сверху вниз.
4) Изогнутая оправка для инструмента радиусом 1-1 / 2 дюйма, пролет 8 дюймов. Используйте изогнутый инструментальный радиус 1-1 / 2 дюйма для внутренних работ, более глубокого проникновения и более острых углов внутри чаши.4 "длинный сверху вниз.

Стержень не будет царапаться и не царапаться, что продлевает срок его службы.

4A 9501

异形刀架应用图水印1 异形刀架应用图水印2 异形刀架应用图水印3  800 2  800 4  800 3  800 5  800 7

 800 6  800 6

,
Нож для токарных станков с ЧПУ Деревообработка Токарный инструмент

Нож для токарных станков с ЧПУ Деревообработка Токарный инструмент

Описание продукта

Один набор резцов по дереву включает 1 режущую головку + 1 рукоятку + винты

упакован в подарочную картонную коробку

Как выбрать резак?

1. Длина фрезы 28мм и 40мм двух видов.

2.рукоятка ножа шириной 20мм и 25мм два вида

3. Угол резания имеет 4 вида: R1,5 R1 R0,75 R0,5

, когда размещаете заказ, если не пишите, какую модель мы вышлем L28 R1 25 мм резак

1. Твердосплавный токарный станок по дереву (используется в качестве точного резака в нашем токарном станке с ЧПУ)

Это деревообрабатывающий инструмент с ЧПУ из сплава, это решение, которое решается в условиях смены инструмента клиентом много раз в день, значительно повышая эффективность производства и эффективно снижая стоимость производства.

Материал: материал -45 стальное лезвие, материал лезвия - качество Карбид

Твердость (HRC): 91-91,5

R1 R1.5 R2

Вы можете выбрать угол в соответствии с вашей формой образца, стандарт R1

Стандартная модель - режущая головка: FWCD * L28 * R1 Ручка ножа: 25 * 25 * 148L

, если голова FWCD * L40 * R1, более высокая цена, пожалуйста, свяжитесь со мной: 86-15866646109.

Длина режущей кромки 40мм намного дороже, лучше при большой толщине резца

стандартная длина режущей кромки составляет 28мм

Преимущество машины

2. Одежда

Этот продукт изготовлен из высококачественного прецизионного карбида, его твердость по лезвию HRC91, превосходная износостойкость, в 20 раз больше, чем у обычных продуктов на рынке, в 10 раз больше, чем у быстрорежущей стали.

3. Высокая точность

Линейная погрешность в пределах 10 шелков, мягкая стрижка может достигать более 90%, чтобы клиенты, использующие два ножа во время еды, могли резать, чтобы обеспечить качество отделки.

Приложение

4. Применимый материал

Этот продукт подходит для обработки красного дерева, лиственных, средних лиственных пород, резины, пластмасс, акрила, углеродных волокон, смол и других материалов.(Обработка пробки или супер пробки, будут хорошие результаты)

Примечание

5. Примечание:

Поскольку продукт представляет собой мозаику из цементированного карбида, его свойства имеют высокую твердость, но ударопрочность по сравнению с белой сталью будет снижена, поэтому его следует использовать, чтобы избежать попадания на песок, гравий, гвозди, твердых заиканий, узлов и т. П. Примесей, во избежание повреждения инструмента инструмент наносит ущерб своевременной замене, чтобы не появиться перепрыгивание режущей кромки инструмента при перегрузке.

При шлифовании этого инструмента используйте алмазный шлифовальный круг с водой.

решая проблемы с частой сменой инструментов, решайте свои проблемы ножом

6. Способ установки

только вы отрегулируете высоту резака примерно так, тогда у него будет больше точности при токарной резке по дереву.

Установка на токарном станке с ЧПУ

Этот резак является лучшим токарным станком с ЧПУ в Китае, есть другие, которые стоят дешевле, но мы не продаем вам!

наш стандарт токарного станка с ЧПУ также используется с этим резцом, потому что резец лучше, тогда станок будет работать лучше, я не буду вызывать плохую работу из-за резца.

, поэтому, пожалуйста, твердо верьте в этот вид токарного станка по дереву.

Инструкция компании

Jinan Routerstar Cnc Machinery Co., Ltd специализируется на разработке и производстве фрезерных станков с ЧПУ (фрезерные станки с ЧПУ, станки для резьбы по камню / металлу, фрезерный станок с ЧПУ 3/4/5 с осью, 3D-станки для резки стружки с ЧПУ), плазма с ЧПУ станки для резки, токарные станки с ЧПУ по дереву (одно- и двухосные токарные станки с ЧПУ, токарный фрезерный станок с ЧПУ), лазерные станки с ЧПУ (станки для лазерной маркировки, станки для лазерной гравировки и станки для лазерной резки металла), запасные части с ЧПУ и другие станки с ЧПУ.

Мы стремимся предоставлять клиентам продукцию высокого качества, конкурентоспособные цены и отличное обслуживание. За 8 лет развития у нас есть стабильные клиенты из дома и за рубежом. Наша продукция экспортируется в Европу, Средний Восток, Америку, Океанию, Юго-Восточную Азию и др. И во многих областях у нас есть торговый агент, мы также можем предоставить услуги OEM.

Мы продолжим исследования и разработки, чтобы обеспечить лучшую технику и обслуживание. С расширением рынка мы искренне надеемся на сотрудничество с друзьями со всего мира.Мы уверены, что наша машина и сервис помогут вам в хорошем использовании или продажах, обе победы помогут нам далеко продвинуться. продвигать наш бренд и предлагать лучшие продукты для наших пользователей. Оригинал от www.cncrouterstar.com

Контактная информация

Менеджер по продажам: Изабелла Ян

Skype: xihong61

Mob & Whatsapp: +86 15866646109

Wechat: isabella8689

Почта: routerstarcncinfo на gmail.com

info # cncrouterstar.ком

Веб: www.cncrouterstar.com

www.routerstarcnc.en.alibaba.com

,
High speed 300x3000MM Double Cutters многофункциональный токарный станок по дереву / токарный станок с ЧПУ / токарный станок по дереву | |

Токарный станок по дереву - это устройство, которое может создавать такие предметы, как стойки лестниц, деревянные конструкции и многое другое. Токарный станок с ЧПУ

управляется компьютером, который контролируется пользователем. Использование компьютеров на токарном станке

предлагает широкий спектр преимуществ и функций, улучшая при этом функциональность.

Токарный станок предназначен для цилиндрических или конических заготовок, например, колонны, перил, ножек стула и т.

Все токарные станки работают одинаково.

Особенности токарного станка по дереву

1). Максимальная рабочая длина 3000 мм, максимальный диаметр поворота 300 мм.

2). Машина имеет 2 ножа с двух сторон станка, 2 ножа работают вместе, значительно повышая эффективность

.

3). Линейные квадратные рельсы, шариковые винты, некоторые электронные компоненты импортируются, высокая точность и долговечность.

4). Это сверхпрочный, тяжелый вес, не взболтать, когда шпиндель вращается быстро.

5). Простота в эксплуатацию, мы можем сделать с помощью AutoCad и других программ, передавать файлы на компьютер с помощью USB.

6). Сильный 3.5KW Changsheng воздушного охлаждения шпинделя-Китай известный бренд.

Применение токарного станка по дереву

Токарный станок с ЧПУ / деревообрабатывающий станок / бейсбольная бита Токарный станок с ЧПУ Различные цилиндрические заготовки,

острые, трубчатые острые и из дерева для машиностроения, такие как различные лестничная колонна, римская колонна,

общая колонна, ножки столов или стульев, умывальник, деревянная ваза, деревянный стол, бейсбольная бита, автомобильная деревянная мебель

, детская кроватная колонна и т. д.

Технические данные токарного станка по дереву .

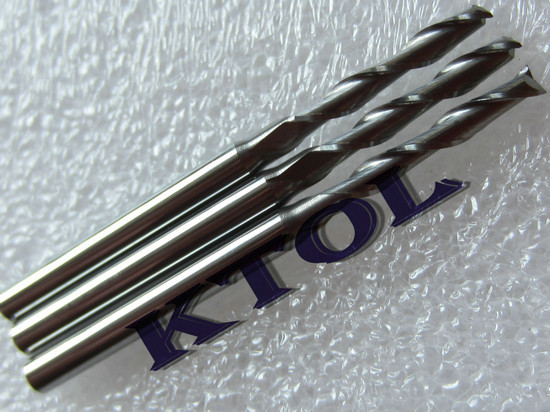

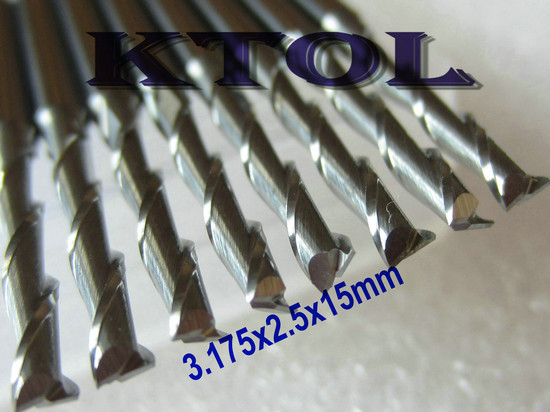

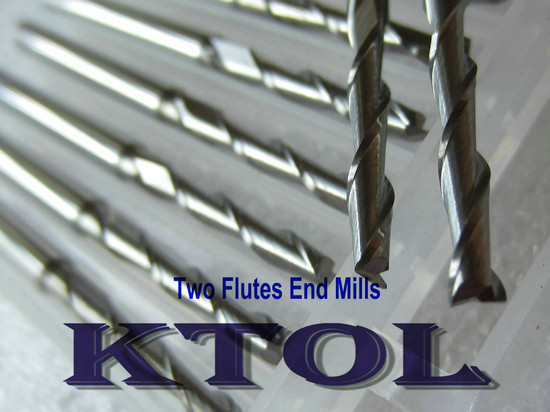

10Pcs / lot 3.175x2.5x15MM Спиральные фрезы с двумя канавками / инструменты для фрезерования древесины, ТОП! Sharp Фрезер для токарных станков с ЧПУ | Маршрутизатор WiFi | Резак адаптер Christmascutter

10Pcs / lot 3.175x2.5x 15MM Спиральные фрезы с двумя канавками / инструменты для фрезерования древесины,

Острый фрезерный станок для токарных станков с ЧПУ

1. Технические характеристики:

(1). Наименование: спиральные фрезы с двумя спиральными станками с ЧПУ;

(2).Хвостовик: 3,175 мм / 0,125 ";

(3). Диаметр режущей кромки: 2,5 мм / 0,099 ";

(4). Длина резки: 15 мм / 0,591 ";

(5). Общая длина: 38 мм / 1.496 ";

2. Производство материалов:

KTOL Двухспиральные спиральные резцы для дерева изготовлены из твердого карбида вольфрамовой стали;

3.Подходящие материалы:

(1) ПВХ, акрил, органическая доска, хрустальная доска,

(2) Древесина, красное дерево, твердая древесина, МДФ;

(3) Смола, композитная доска, пластик;

(4) Металл: алюминиевый лист и т. Д.

4. Применимо к:

(1). Резка, резьба, фрезерование, проточка и т.д .;

(2).Рекламный станок, деревообрабатывающий фрезерный станок с ЧПУ, обрабатывающий центр с ЧПУ и т.д .;

5. Особенности:

(1) Изготавливается из карбида вольфрамовой стали высокого качества;

(2) Точная обработка с помощью высокоточных станков;

(3) Высокая прочность, высокая жесткость, хороший баланс;

(4) Превосходные характеристики при торцевом фрезеровании, резке, прорезании канавок; обеспечить высокую эффективность;

(5) долгое использование жизни;

(6) Высокоточное шлифование с помощью импортных станков, поиск полировки, специальная технология!

(7) Острая режущая кромка, плавное удаление стружки;

(8) Износостойкие и износостойкие;

(9) Без залипания, бездымный, с высоким КПД;

(10) Широкое применение для удовлетворения различных потребностей;

6.KTOL TOOLS Картинки:

IMG_2917

IMG_2936

IMG_2918

IMG_2932

IMG_2928

IMG_2933

IMG_2906

IMG_2899

Модель продукта

Модель

Хвостовик

CED

CEL

OVL

KT2LX3-0503

3.175

0,5

3

38

KT2LX3-0803

3,175

0.8

3

38

KT2LX3-1003

3.175

1,0

3

38

KT2LX3-1004

3,175

1,0

4

38

KT2LX3-1206

3.175

1.2

6

38

KT2LX3-1504

3,175

1,5

4

38

KT2LX3-1506

3.175

1,5

6

38

KT2LX3-1508

3,175

1,5

8

38

KT2LX3-1510

3.175

1,5

10

38

KT2LX3-2005

3,175

2,0

5

38

KT2LX3-2006

3.175

2,0

6

38

KT2LX3-2008

3,175

2,0

8

38

KT2LX3-2010

3.175

2,0

10

38

KT2LX3-2012

3,175

2,0

12

38

KT2LX3-2015

3.175

2,0

15

38

KT2LX3-2017

3,175

2,0

17

38

KT2LX3-2022

3.175

2,0

22

45

KT2LX3-2506

3,175

2.5

6

38

KT2LX3-2508

3.175

2.5

8

38

KT2LX3-2510

3,175

2.5

10

38

KT2LX3-2512

3.175

2.5

12

38

KT2LX3-2515

3,175

2,5

15

38

KT2LX3-2517

3.175

2.5

17

38

KT2LX3-2522

3,175

2.5

22

45

KT2LX3-3106

3.175

3,175

6

38

KT2LX3-3108

3,175

3,175

8

38

KT2LX3-3110

3.175

3,175

10

38

KT2LX3-3112

3,175

3,175

12

38

KT2LX3-3115

3.175

3,175

15

38

KT2LX3-3117

3,175

3,175

17

38

KT2LX3-3120

3.175

3,175

20

45

KT2LX3-3122

3,175

3,175

22

45

KT2LX3-3125

3.175

3,175

25

50

KT2LX3-3128

3,175

3,175

28

55

KT2LX3-3130

3.175

3,175

30

60

KT2LX3-3132

3,175

3,175

32

70

KT2LX3-3142

3.175

3,175

42

60

KT2LX3-3152

3,175

3,175

52

70

7.Способ доставки:

(1). EMS, DHL, TNT, FedEx, обычно требуется около 7-10 рабочих дней.

Китай или Гонконг обычно требуется около 15-45 рабочих дней.

Это зависит от страны, где вы находитесь.

(2). Мы можем обеспечить комбинированную доставку при заказе нескольких продуктов, что может сэкономить деньги для вас.

Поэтому, пожалуйста, свяжитесь с нами в первую очередь.

(3).Теплые уведомления:

Если вам срочно нужны инструменты, вам лучше выбрать EMS, DHL, TNT, FedEx;

Если таких вариантов нет, пожалуйста, свяжитесь с нами.

Мы рассчитаем доставку и установим для вас.

8. Гарантия и возврат:

(1). Все инструменты KTOL были тщательно проверены и упакованы в отличном состоянии перед доставкой;

(2).Если инструмент неисправен или неправильно отправлен, пожалуйста, сообщите нам в течение 15 дней после получения.

Мы заменим новый для вас;

(3). Инструмент должен быть возвращен в новом состоянии, не включая:

Вина человека, неправильное использование или любой несчастный случай;

(4). Мы не несем ответственности за любые таможенные пошлины, налог на импорт или расходы по доставке;

9.Обратная связь:

Ваше мнение очень важно для нас.

Пожалуйста, свяжитесь с нами перед отъездом любой отрицательный отзыв. Мы поможем вам разобраться с любыми видами проблем.

Приятных Вам покупок!

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
