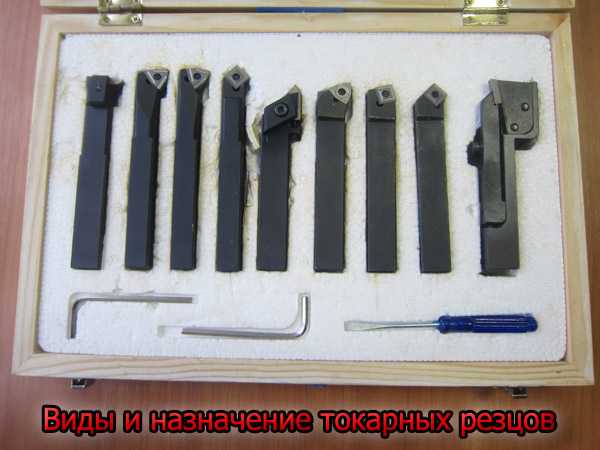

Подробно рассмотрим виды токарных резцов по металлу и дереву.

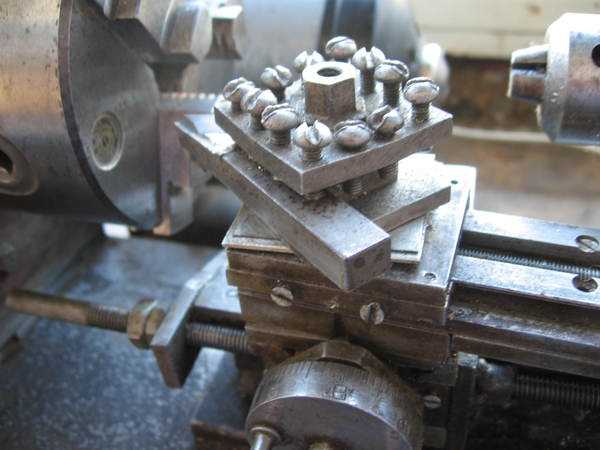

Для обработки цилиндрических заготовок на токарном станке требуются специальные режущие насадки – токарные резцы. Конструкция инструмента очень простая: державка, которая закрепляется в резцедержателе, и головка – собственно режущая часть.

Основная классификация резцов – по обрабатываемому материалу. Есть наконечники по металлу и твердым пластикам,

а также по дереву и мягким пластикам.

Резцы по металлу в свою очередь делятся на следующие группы:

По материалу головки (наконечника):

  • Быстрорежущая сталь;
  • Твердосплавные напайные;
  • Сменные наконечники из керамики, твердых сплавов или сверхтвердых материалов.

По форме державки:

  • Квадратного сечения;
  • Прямоугольного сечения;
  • Круглого (овального) сечения.

По конструкции:

  • Цельнокованные. Державка и головка неразделимы. Изготавливаются из быстрорежущей или инструментальной стали;
  • Наконечник напайной или наваренный. Самый распространенный вид резцов. Технология позволяет сохранить баланс между твердостью головки и относительной дешевизной державки;

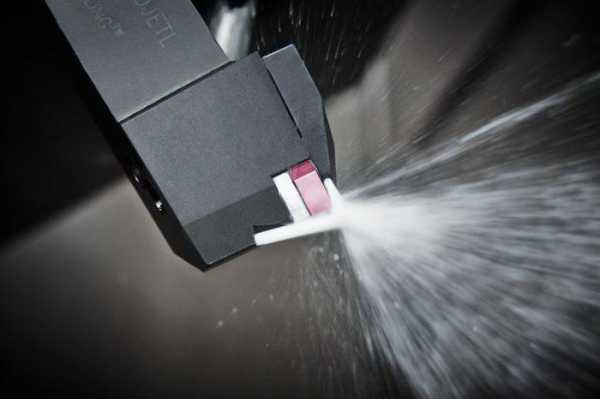

  • Со сменными наконечниками. Режущий элемент крепится к державке механическим способом. Единственно возможный способ использования металлокерамических головок, которые нельзя напаять или приварить к державке;
  • Существуют еще сборные и регулируемые конструкции, но это развитие варианта со сменными наконечниками.

По виду обработки:

Черновое точение.
Резцы повышенной прочности и с хорошим теплоотводом. Работы производятся на высокой скорости для придания заготовке приблизительной формы. Снимается увеличенная толщина стружки. Наконечник выполнен из материала, сохраняющего характеристики при нагреве.

Чистовая и получистовая обработка.
Низкоскоростные резцы, предназначенные для финишной обработки. Тонкая стружка и гладкая обработанная поверхность.

По ориентации относительно обрабатываемой заготовки:

  1. Радиальная установка. Державка расположена по вектору радиуса заготовки. Подходит к любым станкам, крепление простое, универсальное;
  2. Параллельно оси вращения. Для проделывания отверстий и нарезки внутренней резьбы;
  3. Тангенциальная установка. Державка имеет угол по отношению к вектору радиуса. Такая ориентация позволяет получить идеальную поверхность после обработки. Ручная работа с таким расположением резца требует особой квалификации. Поэтому применяется на автоматических и полуавтоматических станках.

По расположению режущей кромки головки относительно державки:

  1. Прямая. В обеих проекциях (верхней и боковой) ось головки и стержня прямая;
  2. Отогнутая. Ось в боковой проекции прямая, в верхней проекции изогнутая;
  3. Изогнутая. Ось в боковой проекции изогнутая, в верхней – прямая;
  4. Оттянутая. Ширина головки и прилегающей к ней части стержня меньше, чем ширина державки. Готовка со стержнем может быть на одной оси или сдвинута в сторону от оси симметрии державки.

ВАЖНО! Геометрия токарного резца принципиально влияет на качество выполнения работ. При несоответствии типа головки способу обработки, заготовка будет испорчена.

По направлению движения относительно детали:

  • Левая подача;
  • Правая подача.

По виду обработки детали:

  • подрезной отогнутый;
  • фасонный;
  • прорезной;
  • проходной упорный;
  • отрезной;
  • проходной прямой;
  • резьбовой;
  • проходной отогнутый;
  • расточной упорный;
  • расточной проходной.

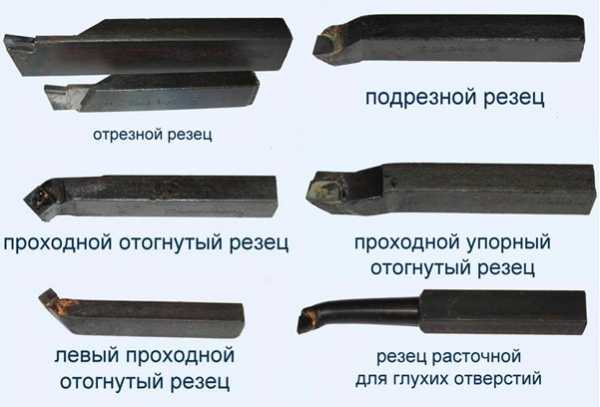

Разумеется, токарных резцов существует гораздо больше. На иллюстрации показаны основные классификации. Некоторые из них рассмотрим подробнее.

  1. Подрезной отогнутый.

    Режущая готовка треугольной формы, направление реза – радиальное;

  2. Проходной упорный.

    Направление проточки – вдоль оси вращения. Основное применение – изменение диаметра заготовки;

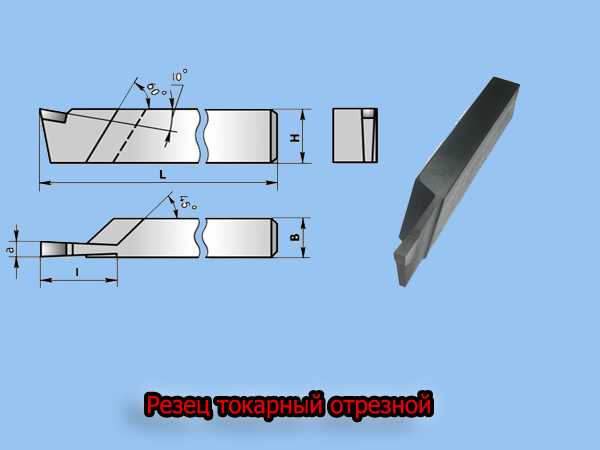

  3. Отрезной.

    Этим инструментом нарезают поперечные канавки и отрезают болванку необходимой длины;

  4. Проходной прямой.

    Не самый распространенный резец, однако токари старой школы часто его используют при черновой обработке;

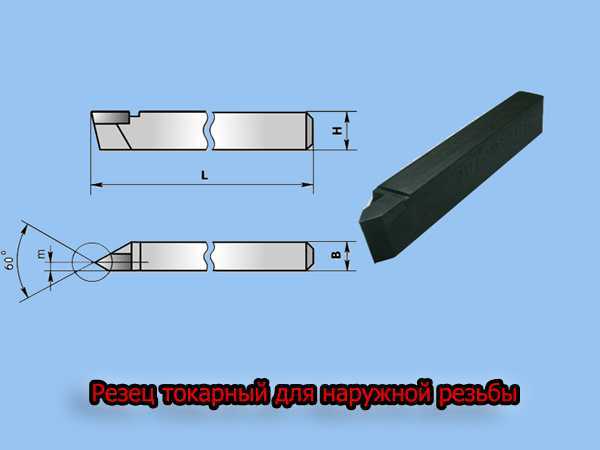

  5. Резьбовой наружный.

    Исходя их названия – этим наконечником нарезают наружную резьбу. При помощи червячного механизма, резцедержатель движется вдоль оси заготовки с заданным шагом. Бывают в метрическом и дюймовом исполнении;

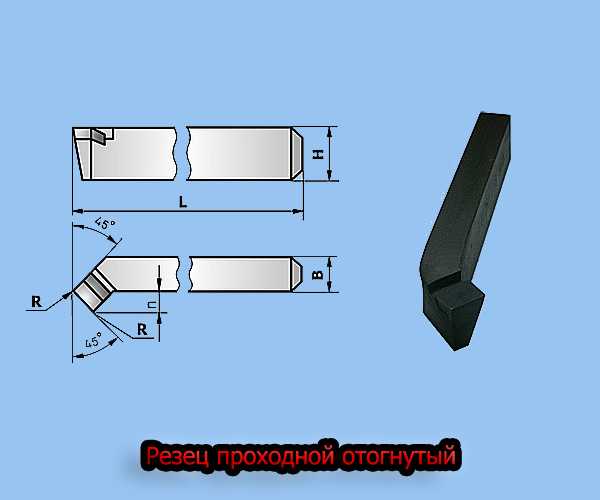

  6. Проходной отогнутый.

    Пожалуй – самый массовый резец для токарного станка. Предназначен как для классической обработки заготовок, так и для снятия фасок;

  7. Расточной упорный.

    Предназначен для выточки глухих отверстий в торце заготовки.

Если остались вопросы, посмотрите видео с кафедры технологии машиностроения, в котором преподаватель популярно объясняет основные режущие конструктивные части и геометрические параметры резцов.

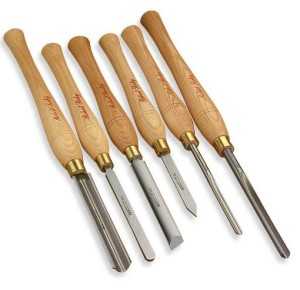

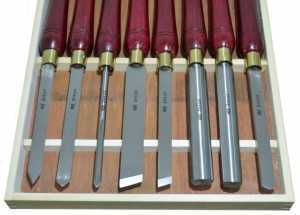

Токарные резцы по дереву

Несмотря на то, что их назначение такое же, как и резцов по металлу – принцип работы отличается кардинально. В подавляющем большинстве случаев, инструмент по дереву удерживается руками.

Так мастер лучше чувствует заготовку. Существуют автоматические шаблонные станки для создания серийных заготовок, но качественную работу можно выполнить лишь ручным инструментом.

Видео обзор резцов по дереву от фирмы Энкор с некоторыми пояснениями.

obinstrumente.ru

Какие существуют виды резцов по дереву?

Профессия краснодеревщика во все времена была востребованной и престижной. Сегодня умение изготавливать красивые резные изделия из древесины может быть не только отличным способом заработать неплохие деньги, но и увлекательным хобби. Но для того, чтобы резьба по дереву приносила радость и не была обременительной, потребуется специальный инструмент.

Все инструменты для резьбы по дереву должны быть выполнены из хорошей стали.

На сегодняшний день комплект инструментов для краснодеревщика должен содержать приспособления для следующих видов работы:

  • резьбы;
  • отпиливания;
  • колки и обтесывания;
  • строгания;
  • точения;
  • долбления.

Чтобы иметь представление, каким образом обрабатывается дерево, необходимо рассмотреть каждый из инструментов более подробно.

Инструменты для обработки древесины

Обычно все виды приспособлений, предназначенных для проведения работ по деревянным поверхностям, называются резцами. Сюда могут входить все режущие лезвия, пилы, топоры, стамески, специальные рубанки и многое другое. Каждый из инструментов предназначен для определенного вида обработки деревянной заготовки.

Каждый краснодеревщик индивидуально подбирает инструмент, подходящий под его запросы и вкусы. Но если человек не имеет опыта в обработке дерева и только начинает заниматься этим видом деятельности, желательно придерживаться рекомендаций знающих мастеров.

Приспособления для резки дерева

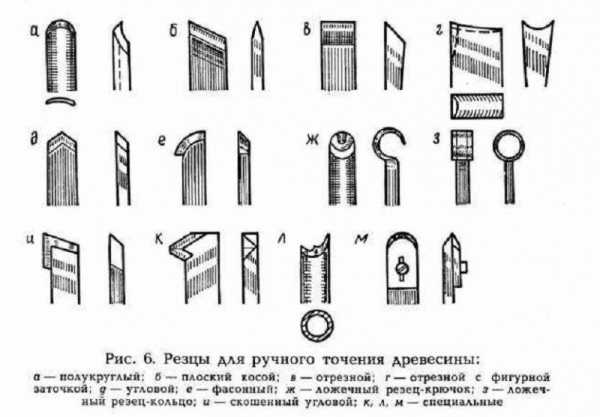

Резцы для точения древесины.

Изготовление любого предмета из древесины начинается с вырезания заготовки. Резцы для резания дерева — это острые лезвия, обычно образующие в процессе работы стружку или опилки. При обрабатывании деревянных поверхностей ручным методом используются пилы, фуганки, одноручные рубанки и т.п. Это инструменты, позволяющие осуществлять работу способом «от себя». То есть движение руки мастера идет в противоположную от туловища сторону.

Во многих зарубежных странах обработка древесины производится способом «на себя», когда направление движения осуществляется к телу мастера. Как правило, для этого используются специально изготовленные под этот способ работы инструменты — ножовки, пилы и т.п. Это двусторонние резаки, двуручные струги и ложечные резцы.

При этом необходимо помнить, что многими устройствами, например, стамесками или ножами, резать «на себя» крайне нежелательно: это может привести к серьезной травме.

Также известно еще одно правило, применяемое краснодеревщиками: если требуется обработать большую по площади деревянную поверхность, используется способ «от себя», во время которого работа облегчается энергией движущихся топора, пилы или рубанка. Здесь не подойдет такой резец, как тесло, которым работают только методом «на себя», используя движения кисти руки.

Чем выпиливать заготовки

Инструмент для пиления.

Для того чтобы отпилить дерево, обычно используются многорезцовые приспособления, называемые пилами. Они, в свою очередь, могут быть продольного, поперечного или универсального пиления. Так, пилы, предназначенные для поперечного выпиливания, имеют острые зубья треугольной формы, каждый из которых состоит из двух граней для резьбы вправо или влево. Пилы для продольного выпиливания оснащены зубьями в форме долота. Такая форма позволяет зубьям накапливать между собой опилки и выносить их из тела древесины. Пилы универсального назначения имеют зубцы в форме прямого угла, которые способны резать волокна как поперек, так и вдоль и под углом.

Каждый вид пил делится на следующие разновидности:

  • простые;
  • ножовки;
  • одноручные.

Механические пилы бывают ленточными, двуручными, бензиномоторными и циркульными.

Обычно выпиливание заготовки происходит при помощи поперечных пил, раскряживание — одноручными или двуручными, а обработка — ножовками, циркульными или лучковыми. Для грубой работы по дереву применяются пилы с большими резцами, для точной обработки — мелкозубчатые.

Колка и обтесывание древесины

Топоры: а – Плотницкий; б – Столярный; в – Резчицкие; г – Колун; д – Тесла для выборки углублений; е – Тесла для скульптурной резьбы.

Для изготовления заготовок из брусков, кряжа или стволов используются следующие виды резцов по дереву: топоры и колуны. Колун — это тяжелый топор, который применяется при необходимости разделки кряжа. Совместно с колуном используются и металлические или деревянные клинья, которые вбиваются в тело древесины и этим облегчают ее раскалывание. Уже сделанные заготовки обтесываются при помощи бытовых (плотничьих) легких топоров, которые удобно носить на поясе в специальных чехлах.

Для обтесывания поверхности деревянной заготовки применяется тесло — вид топора, в котором лезвие находится перпендикулярно топорищу. Это необходимый резец для изготовления вогнутых или фигурных изделий. При необходимости тесло можно изготовить собственными руками из толстой стальной пластинки с остро заточенным и загнутым краем.

Строгание прямых и фигурных поверхностей

Строгальный инструмент для работы по дереву.

Строганием называется срезание с поверхности древесины тонких слоев стружки. Этот процесс требует использования ручных либо токарных резцов следующего вида: ножей, двуручных струг с прямыми или полукруглыми лезвиями, рубанков, шерхебелей. Финишное строгание обычно производится рубанками, имеющими одинарное или двойное лезвие, закрепленное в корпусе из металла или дерева. Толщина стружки полностью зависит от того, насколько далеко выдвинуто лезвие или корпуса. Чем меньше расстояние, тем тоньше деревянная стружка.

Для изготовления кривых или закругленных деталей, каковыми могут быть, например, клепки для бочки, используются специальные рубанки, имеющие вид выпуклого ножа. Для заготовок, вогнутых поперек плоскости, применяются рубанки-горбачи. Существуют также рубанки для изготовления кромок и узких пазов для филенок или досок.

Виды и предназначения стамесок

Стамески — это самый популярный вид резцов для обработки древесины. Обычно для резки дерева применяются приспособления, представляющие собой стержни из стали, имеющие плоскую поверхность, острое режущее лезвие и хвостовик. Хвостовик закреплен на деревянной ручке с кольцом.

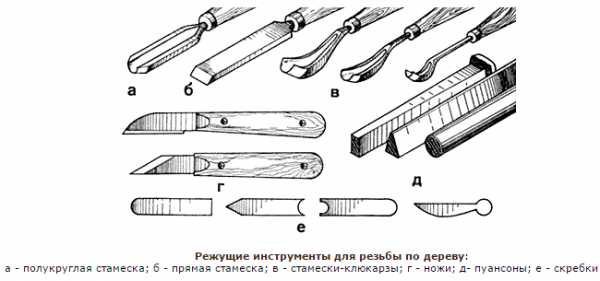

Режущие инструменты для резьбы по дереву.

Каждая разновидность стамесок имеет свое предназначение. Так, прямые и широкие приспособления используются для зачистки или резки выпуклых или ровных заготовок. Узкие инструменты предназначены для обработки древесины в узких местах деталей. Для работы с древесиной твердых пород или роговыми сучками используются прямые стамески с круглыми лезвиями. Если требуется очистить дерево с дуплом или глубокой полостью, используют стамеску-долото, имеющую толстый стальной стержень. Кроме того, необходимым инструментом в этом случае послужит киянка, которой долото будет забиваться вглубь древесины.

Стамесками очень хорошо очищать дерево от ненужных фракций, но основное предназначение этих инструментов заключается в вырезании сложных изделий. Для создания в теле древесины разнообразных желобов необходимы клюкарзы — стамески с изогнутыми или желобообразными лезвиями. Именно они позволяют создать углубление нужного радиуса и глубины. Изначально отверстие вырезается самой широкой клюкарзой, затем используется клюкарза меньшего размера, потом — еще более маленькая и т.д.

Кроме того, работа краснодеревщика немыслима без использования стамесок-уголков. При помощи данного инструмента прорезаются треугольные углубления и канавки, чаще всего используемые при плоскорельефной резьбе.

Использование специальных резцов

Кроме всех описанных приспособлений мастера резьбы по древесине используют и другое оборудование. Например, объемное резание, применяемое при изготовлении художественных произведений, требует использования ложечных резцов. Такие инструменты разработаны столетия назад. Конструкция резцов позволяет использовать их методом «на себя» как вдоль, так и поперек волокон древесины.

Так же часто, как ложечное устройство, применяется и двусторонний резец в форме буквы «Т». Этим инструментом обычно обрабатывают заготовки для изделия крупных размеров. Резцы ложечного типа употребляются для вырезания деревянных окружностей, из которых впоследствии могут изготавливаться тарелки, иные предметы посуды и многое другое.

Успех работы как любителя резьбы по дереву, так и профессионала во многом зависит от качества инструмента. Именно поэтому необходимо вначале обзавестись всеми необходимыми приспособлениями, а уже затем приступать к работе.

dekormyhome.ru

Токарные резцы: виды, видео, классификация

Токарные резцы по металлу предназначены для резания металлических, синтетических и др. материалов. Они отличаются между собой по назначению, конструкции, направлению.

Токарный резец

Состоят из двух частей:

  • головки;
  • державки.

Рабочая часть резца – головка, оснащается режущими пластинами, которые припаиваются к головке.  Имеются конструкции, где используются накладные – сменные — они закрепляются механически к головке резца. Крепление на станке осуществляется путем зажима державки в резцедержателе. По конструкции головки подразделяются на прямые, отогнутые и оттянутые.

Конструкция головки

По конструкции режущей части головки токарные резцы могут быть с напайными и сменными пластинами, а также цельными.

По виду обработки токарные резцы классифицируются для:

  • черновой обработки;
  • получистовой обработки;
  • чистовой обработки.

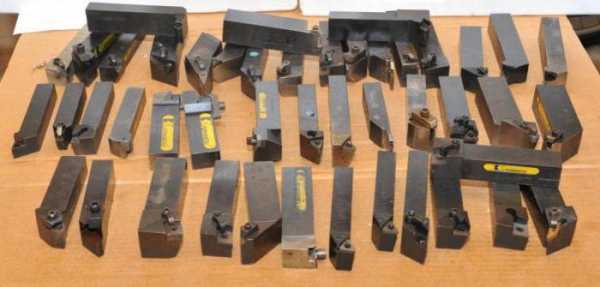

Инструмент с механическим креплением режущих пластин

Типы резцов

Типы токарных резцов

По технологическому назначению токарные резцы делятся на:

    1. Отрезные. Без них не обходится изготовление не одной детали. Эта группа может использоваться не только по своему прямому назначению – обработки торцевых элементов детали и отрезания готовой от заготовки, из куска которой она изготавливалась. Чаще всего в продаже можно встретить отрезные резцы классической формы. Каждый токарь применяет для себя наиболее удобные отрезные резцы на собственном токарном станке с применением накладных пластин.
    2. Проходной используются для обработки вращающихся цилиндрических заготовок. Углы заточки инструмента могут варьироваться в зависимости от удобства токаря при обработки детали.
    3. Подрезной применяется в обработке торцевых частей заготовки и создания уступов на внешней стороне изготавливаемой детали. При подрезке торцов подрезной резец удобнее вести от центра по направлению к наружной части заготовки. При этом способе подачи подрезной инструмент располагается к обрабатываемой поверхности так, что резку обеспечивают пластины длинной кромки. Когда подрезной инструмент подаётся от внешней части к оси вращения детали – работают режущие пластины короткой кромки. Результат обработки получается менее точным и чистым. Подрезной инструмент при использовании для подрезки торцов детали, закреплённой в центрах, используется только в случае, если задний центр будет заменён на полуцентр. Это необходимо для сохранения пластин. В противном случае, избежать их повреждений не удастся из-за контакта с полным задним центром.

  1. Канавочный резец имеет меньшую толщину режущей кромки, чем отрезные. При вытачивания широкой, но неглубокой канавки канавочный могут заменить отрезные резцы. Канавочный инструмент изготавливается двух видов – прямой и отогнутый. Режущая их кромка подбирается в соответствии с необходимой шириной канавки. Особенность канавочного состоит в том, что высота головки значительно превышает высоту режущей кромки. Эта особенность конструкции повышает прочность, благодаря чему канавочный токарный резец с тонкой режущей кромкой способен выдерживать большие нагрузки.

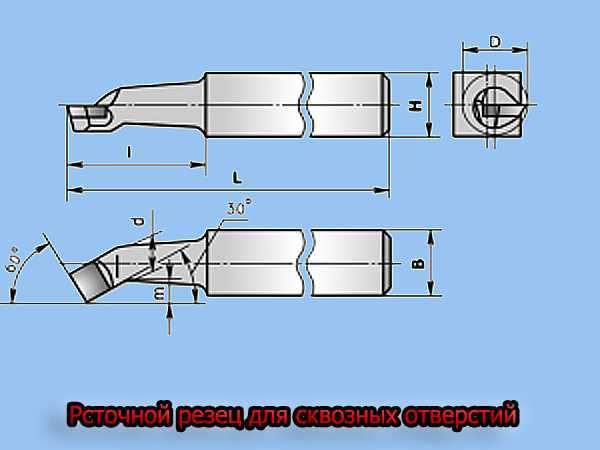

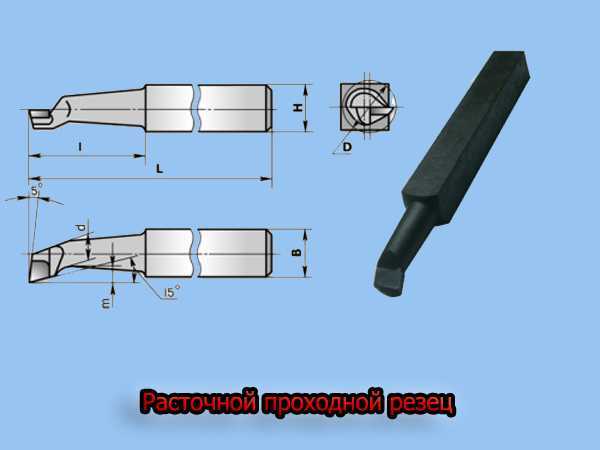

  2. Расточные применяются для проделывания глухих и сквозных отверстий без применения сверлильного оборудования. Отверстия, выполненные при помощи резцов, имеют большую точность. Для выполнения закрытых и сквозных отверстий используются различные виды.
  3. Резьбовые. Для нарезания резьбы на внутренней и внешней поверхности детали применяются инструменты, отличающиеся по ширине и виду рабочей головки. Для работы на токарном станке не всегда достаточно использовать резцы классической формы и правильно установить деталь. Виды резьбы, выполняемой на токарном оборудовании, имеют различные углы, что подразумевает большой спектр пластин, которые затачиваются под разным углом. Виды внутренних и внешних резьб производятся по разной технологии. Чтобы работа была наименее трудоёмкой, лучше использовать правильно выбранный для конкретной операции инструмент. Более удобно выполнять резку, если углы режущей кромки и необходимого угла наклона резьбы совпадают. Для этого необходимо самостоятельно заточить режущие пластины. Углы заточки большинства резцов соответствуют 60⁰. При необходимости изменить углы головки, если она не относятся к разряду неперетачиваемых, можно на заточном станке.

Принципы точения

Геометрия резца

Резец состоит из головки и державки (круглого или прямоугольного стержня). Головка имеет несколько поверхностей: переднюю, заднюю, режущие кромки и вершину.

Основные части

По передней плоскости сходит стружка во время точения детали. Задняя делится на 2 поверхности: основную и вспомогательную, а пересечения этих поверхностей дает 2 режущие кромки: главную и вспомогательную.

Плоскости
Углы резца

Место соединения вспомогательной и главной кромки называется вершиной резца.

По направлению подачу резцы классифицируют на правые и левые.
Чтобы определить к какому типу относится инструмент, необходимо положить его на правую руку головкой в сторону пальцев. Если главная режущая кромка находится со стороны большого пальца, то резец является правым, иначе – левым.

Определение направления подачи

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Виды резцов для токарного станка


Виды резцов, классификация и применение

01.03.2016

Для обработки цилиндрических заготовок на токарном станке требуются специальные режущие насадки – токарные резцы. Конструкция инструмента очень простая: державка, которая закрепляется в резцедержателе, и головка – собственно режущая часть.

Основная классификация резцов – по обрабатываемому материалу. Есть наконечники по металлу и твердым пластикам,

а также по дереву и мягким пластикам.

Резцы по металлу в свою очередь делятся на следующие группы:

По материалу головки (наконечника):

  • Быстрорежущая сталь;
  • Твердосплавные напайные;
  • Сменные наконечники из керамики, твердых сплавов или сверхтвердых материалов.

По форме державки:

  • Квадратного сечения;
  • Прямоугольного сечения;
  • Круглого (овального) сечения.

По конструкции:

  • Цельнокованные. Державка и головка неразделимы. Изготавливаются из быстрорежущей или инструментальной стали;
  • Наконечник напайной или наваренный. Самый распространенный вид резцов. Технология позволяет сохранить баланс между твердостью головки и относительной дешевизной державки;
  • Со сменными наконечниками. Режущий элемент крепится к державке механическим способом. Единственно возможный способ использования металлокерамических головок, которые нельзя напаять или приварить к державке;
  • Существуют еще сборные и регулируемые конструкции, но это развитие варианта со сменными наконечниками.

По виду обработки:

Черновое точение. Резцы повышенной прочности и с хорошим теплоотводом. Работы производятся на высокой скорости для придания заготовке приблизительной формы. Снимается увеличенная толщина стружки. Наконечник выполнен из материала, сохраняющего характеристики при нагреве.

Чистовая и получистовая обработка. Низкоскоростные резцы, предназначенные для финишной обработки. Тонкая стружка и гладкая обработанная поверхность.

По ориентации относительно обрабатываемой заготовки:

  1. Радиальная установка. Державка расположена по вектору радиуса заготовки. Подходит к любым станкам, крепление простое, универсальное;
  2. Параллельно оси вращения. Для проделывания отверстий и нарезки внутренней резьбы;
  3. Тангенциальная установка. Державка имеет угол по отношению к вектору радиуса. Такая ориентация позволяет получить идеальную поверхность после обработки. Ручная работа с таким расположением резца требует особой квалификации. Поэтому применяется на автоматических и полуавтоматических станках.

По расположению режущей кромки головки относительно державки:

  1. Прямая. В обеих проекциях (верхней и боковой) ось головки и стержня прямая;
  2. Отогнутая. Ось в боковой проекции прямая, в верхней проекции изогнутая;
  3. Изогнутая. Ось в боковой проекции изогнутая, в верхней – прямая;
  4. Оттянутая. Ширина головки и прилегающей к ней части стержня меньше, чем ширина державки. Готовка со стержнем может быть на одной оси или сдвинута в сторону от оси симметрии державки.

ВАЖНО! Геометрия токарного резца принципиально влияет на качество выполнения работ. При несоответствии типа головки способу обработки, заготовка будет испорчена.

По направлению движения относительно детали:

  • Левая подача;
  • Правая подача.

По виду обработки детали:

  • подрезной отогнутый;
  • фасонный;
  • прорезной;
  • проходной упорный;
  • отрезной;
  • проходной прямой;
  • резьбовой;
  • проходной отогнутый;
  • расточной упорный;
  • расточной проходной.

Разумеется, токарных резцов существует гораздо больше. На иллюстрации показаны основные классификации. Некоторые из них рассмотрим подробнее.

  1. Подрезной отогнутый.

    Режущая готовка треугольной формы, направление реза – радиальное;

  2. Проходной упорный.

    Направление проточки – вдоль оси вращения. Основное применение – изменение диаметра заготовки;

  3. Отрезной.

    Этим инструментом нарезают поперечные канавки и отрезают болванку необходимой длины;

  4. Проходной прямой.

    Не самый распространенный резец, однако токари старой школы часто его используют при черновой обработке;

  5. Резьбовой наружный.

    Исходя их названия – этим наконечником нарезают наружную резьбу. При помощи червячного механизма, резцедержатель движется вдоль оси заготовки с заданным шагом. Бывают в метрическом и дюймовом исполнении;

  6. Проходной отогнутый.

    Пожалуй – самый массовый резец для токарного станка. Предназначен как для классической обработки заготовок, так и для снятия фасок;

  7. Расточной упорный.

    Предназначен для выточки глухих отверстий в торце заготовки.

Если остались вопросы, посмотрите видео с кафедры технологии машиностроения, в котором преподаватель популярно объясняет основные режущие конструктивные части и геометрические параметры резцов.

Токарные резцы по дереву

Несмотря на то, что их назначение такое же, как и резцов по металлу – принцип работы отличается кардинально. В подавляющем большинстве случаев, инструмент по дереву удерживается руками.

Так мастер лучше чувствует заготовку. Существуют автоматические шаблонные станки для создания серийных заготовок, но качественную работу можно выполнить лишь ручным инструментом.

Видео обзор резцов по дереву от фирмы Энкор с некоторыми пояснениями.

Виды резцов, классификация и применение Ссылка на основную публикацию

obinstrumente.ru

Резцы токарные - виды типы классификация

Токарные резцы — основной рабочий инструмент дерево и металлообрабатывающих станков, посредством которого обрабатываемым заготовкам придается требуемая форма и размеры. Классификация токарных резцов выполняется по таким факторам как назначение, тип обработки, способ подачи и крепления, о чем мы детальнее поговорим в данной статье.

Токарные резцы

В публикации рассмотрены виды токарных резцов и их конструкция, приведены рекомендации по выбору инструмента и технологии его установки, а также представлена инструкция, следуя которой вы сможете правильно заточить резец своими руками.

Особенности конструкции

Токарные резцы состоят из двух конструктивных частей: режущей головки и державки, посредством которой инструмент крепится в посадочном гнезде (резцедержателе) станка. Держатель является основной частью резца, она может выполняться к квадратной либо прямоугольной форме.

Положениями действующих ГОСТ установлены основные размеры резцов:

  • прямоугольной формы: 63*50, 50*40, 50*32, 40*32, 50*25, 25*20, 25*16, 20*12, 16*10 см;
  • квадратной формы: 40*40, 32*32, 25*25, 20*20, 16*16, 12*12, 10*10, 8*8, 6*6, 4*4 см.

Головка выступает в качество основной рабочей части резца. Она состоит из заточенных под заданным углом кромок, именно от угла заточки зависит то, как именно резец будет срезать металл с обрабатываемой заготовки.

Конструкция токарного резца

Выделяют следующие углы заточки:

  1. Основной задний (α) — образуется между задней плоскостью и плоскостью резания. От его значения зависит сила трения, образующаяся между деталью и инструментом. Конфигурация основного заднего угла оказывает ключевое влияния на качество обработки и скорость износа самого инструмента (чем угол больше, тем выше износ). Выбирается исходя из плотности обрабатываемой стали.
  2. Угол заострения (β) — формируется между задней и передней плоскостями, определяет остроту и механическую прочность инструмента.
  3. Основной передний (γ) — влияет на степень деформации срезаемого материала, также от него зависит необходимое для резания усилие и эффективность теплоотвода. Чем выше твердость обрабатываемой стали, тем меньшим должен быть передний угол.
  4. Угол резания (δ) — формируется между передними и задними плоскостями режущей головки.
  5. Основной угол в плане (φ ) — от данного угла зависит количество срезаемого материала при стандартной скорости подачи. В обратной пропорции по отношению к значению угла находится прочность инструмента и уровень вырабатываемых им вибраций, в прямой пропорции — качество обработки. Значение угла варьируется в пределах 10-900.
  6. Вторичный угол в плане (φ1 ) — чем он меньше, тем ниже шероховатость обрабатываемого металла.
  7. Угол вершины (ε) — формируется между режущей кромкой и задней вспомогательной плоскостью, значение в прямом соотношении с прочностью инструмента.
  8. Задний вспомогательный (а1) — при маленьких значениях угла достигается минимальная сила трения между обрабатываемой деталью и задней плоскостью резца;
  9. Наклон режущей кромки (λ) — от данного угла зависит геометрия контактирующей с деталью части резца. Именно этот угол определяет назначение инструмента: в резцах для чистовой обработки он отрицательный, для черновой — 13-150, для работы с закаленной сталью — 30-350, универсальные — 00.

Все элементы токарного резца по дереву или металлу (головка и державка) выполняются из одной марки стали, чаще всего это твердосплавные сплавы Т5К10 либо 16К20, классифицирующиеся как металлокерамические материалы повышенной износоустойчивости . к меню ↑

Особенности заточки токарных резцов (видео)

к меню ↑

Классификация инструмента

Существует множество параметров классификации резцов в соответствии с действующими ГОСТ. Согласно конструктивным особенностям выделяют следующие типы токарных резцов:

  • монолитные, в которых режущая головка и державка являются цельной конструкцией;
  • сборные, в которых на головке выполнена напайка пластины из быстрорежущего сплава, обеспечивающая повышенную эффективность обработки — это один из наиболее распространенных разновидностей инструмента;
  • сборные, с механически закрепленной пластиной — пластину на головке фиксирует болт, в такой конфигурации выполняются резцы с металлокерамическими пластинами;
  • регулируемые.

Функциональность резцов

В зависимости от качества обработки токарные резцы делятся на черновые и чистовые. Геометрия чернового инструмента обеспечивает возможность снятия материала большой толщины и сохранение твердости при сильном нагреве, возникающем при высокой скорости обработки. Чистовые аналоги имеют другое назначение, они нужны для работы на низких оборотах для снятия небольшой толщины материала.

Также выполняется классификация инструмента по направлению подачи, согласно которой выделяют правые и левые резцы. Под направлением подачи подразумевается сторона, с которой находится основная режущая кромка инструмента в момент, когда его головка обращена к лицевой части обрабатываемой детали.

Разновидности резцов

Функциональное назначение — один основных параметров классификации данного инструмента. В соответствии с назначением токарные резцы делятся на:

  1. Отрезные (ГОСТ №18874-73) — используются на станках с поперечной подачей рабочего инстурмента, предназначены для обочки и обработки торцевый частей заготовок.
  2. Проходные (ГОСТ №18871-73) — могут устанавливать на станка как с поперечной, так и с продольной подачой. Применяются для подрезки торцов, обточки, формирования деталей конической и цилиндрической формы.
  3. Отрезные, они же канавочные (ГОСТ №18874-73) — монтируются на станки с поперечной подачей. Используются для резки монолитных кусков металла и протачивания канавок кольцевой формы.
  4. Расточные (ГОСТ №18872-73) — предназначены для растачивания отверстий (сквозных и глухих), формирования углублений и выемок.
  5. Фасонные (ГОСТ 18875-73) — используются с целью снятия наружных и внутренних фасок.
  6. Резьбовые (ГОСТ №18885-73) — позволяют нарезать резьбу метрического, дюймового и трапецеидального сечения (как внутреннюю, так и наружную).

Читайте также: обзор видов резьбонарезных станков для нарезки резьбы и «Разновидности станков Прома».

Также токарные резцы делятся прямые, отогнутые и оттянутые в зависимости от положения режущей кромки по отношению к державке. В отогнутых кромка выполнена в виде прямой линии, в отогнутых — изогнутую, в оттянутых — кромка уже, чем ширина стержня. к меню ↑

Какие резцы выбрать?

Чтобы определить, какие резцы нужны именно в вашем случае, необходимо определиться со следующими моментами:

  • какой металл вы будете обрабатывать и какие операции будут выполняться;
  • расставить приоритеты между качеством, эффективностью обработки и износоустойчивостью инструмента.

В целом, начинающему токарю необходимо иметь в распоряжении три вида резцов: проходные (маркировка SDACR) — для обработки торцов, наружные нейтрального типа (SDNCN) и расточные (SDQCR). Это базовый комплект, позволяющие выполнять большую часть технологических операций.

Если вы заинтересованы в покупке инструмента на долгосрочную эксплуатацию, имеет смысл взять набор токарных резцов со сменными пластинами. В последствии вы сможете менять расходники, а не покупать новые державки после износа режущей головки.

Читайте также: виды токарных станков и их особенности.

Резцы со сменными головками

Пару слов о производителях. Среди компаний, реализующих действительно качественную продукцию, выделим фирмы Hoffman Garant (Германия) и Proma (Чехия). В сегменте отечественных производителей внимания заслуживают фирмы СИТО (Гомельский инструментальный завод) и Калибр.

Также имеет смысл приобрести заточную машинку, которая позволит вам самостоятельно возвращать резцам работоспособность при износе, а не пользоваться услугами сторонних мастеров. Тут необходимо заточно-шлифовальный агрегат оснащенный системой постоянного охлаждения с двумя абразивными кругами — из карбида кремния (для резцов из быстрорежущих сплавов) и электрокорунда (для твердосплавного инструмента). При заточке первоначально необходимо обработать переднюю плоскость режущей головки, затем — дополнительную и заднюю, пока не сформируется ровная режущая кромка.

 Главная страница » Для производства

ostanke.ru

Виды резцов. Назначение токарных резцов по металлу

Всем привет! Сегодня наша тема называется виды резцов и назначение токарных резцов по металлу. Это необходимо знать, для разработки технологического процесса токарной обработки практически любой детали. Если вы хорошо освоите эту тему то выбрать необходимый инструмент для вас будет плевым делом 🙂

Виды резцов по металлу.

Все токарные резцы которые используются при токарной обработке бывают различных конструкций и подбираются в зависимости от того какую поверхность вам необходимо обработать и получить. В современном мире виды резцов могут быть различных исполнений. Например сборные, цельные и специальные или фасонные.

Почему я решил уделить особое внимание именно видам токарных резцов? Все очень просто. Тема достаточно обширная и полезная как для начинающего инженера технолога так и для опытного мавра который как и я много лет трудился на заводе.

Они разделяются на следующие группы:

Проходные резцы.

Применяются в основном для обработки (точения) наружных цилиндрических поверхностей тел вращения. Бываю они трех видов:

Проходной отогнутый резец

Проходной прямой резец

Резец проходной упорный

  Расточные токарные резцы.

Используют данный вид резцов для растачивания внутренних отверстий до нужного диаметра. Очень удобный метод обработки позволяющий получить достаточно точное качество как глухих так и сквозных отверстий в отличии от метода — сверление. Существует два основных вида токарных  расточных резцов:

Расточной проходной резец для глухих отверстий

Расточной резец для сквозных отверстий

Резьбовые токарные резцы.

Данный тип применяется для нарезания резьбы как на наружных поверхностях заготовок так и внутренних. В зависимости от конструкции резца можно получать различные виды резьбы как метрическую так и дюймовую, ка например для труб и американских резьбовых соединений. Токарные резцы для нарезания резьбы бываю двух основных видов:

Токарные резцы для нарезания наружной резьбы

Резец токарный для нарезания внутренней резьбы

Токарный отрезной резец.

Отрезные резцы могут использоваться как для отрезания заготовки так и для образования канавок в теле детали. Они так же бываю различных видов и конструкций. Достаточно простой вид резцов, однако при его использование очень важно сделать правильный угол заточки, иначе он работать не будет. Я вам покажу классическое его исполнение:

Отрезной токарный резец

Конечно многие могут меня обвинить и сказать, что токарных резцов гораздо больше, но я скажу, что это основная часть режущего инструмента (резцов) применяемого на токарных станках. Ведь на самом деле их большое множество и со сменными неперетачиваемыми пластинами и с напаянными пластинами, различными видами крепления и многое другое и если бы я стал в этой статье расписывать про все это, то мне бы не хватило места на странице моего блога :-).

Ну вот пожалуй на сегодня все! Я вам рассказал про виды резцов и назначение токарных резцов по металлу в их классическом исполнении. Думаю, что все понятно, а если нет то пишите комментарии пообщаемся. Жамкайте на кнопочки социальных сетей и дайте возможность почитать сей пост другим своим коллегам и друзьям. СПАСИБО!!!

Читайте интересные статьи моего блога.

С вами был Андрей!

mextexnologii.ru

Резцы токарные. Виды токарных резцов. Классификация токарных резцов. | мтомд.инфо

В качестве режущего инструмента при точении используют резцы. Главным принципом классификации резцов является их технологическое назначение.

Схема резца

Рис. 1: 1 – передняя поверхность; 2 – главная задняя поверхность; 3 – вспомогательная задняя поверхность; 4 – главная режущая кромка; 5 – вспомогательная режущая кромка

Различают токарные резцы:

  • проходные – для обтачивания наружных цилиндрических и конических поверхностей;
  • расточные – проходные и упорные – для растачивания глухих и сквозных отверстий;
  • отрезные – для отрезания заготовок;
  • резьбовые – для нарезания наружных и внутренних резьб;
  • фасонные – для обработки фасонных поверхностей;
  • прорезные – для протачивания кольцевых канавок;
  • галтельные – для обтачивания переходных поверхностей между ступенями валов по радиусу.

Виды токарных резцов

Рис. 2: а — проходные: 1 — прямой, 2 — отогнутый, 3 — упорный; б — подрезной; в — канавочные: 1 — для наружных канавок, 2 — для внутренних; г — отрезной; д — расточные: 1 — для сквозных отверстий, 2 — для глухих; е — резьбовые: 1 — для наружных резьб, 2 — для внутренних; ж — фасонный

Классификация токарных резцов

Классификация токарных резцов по характеру обработки:

  • черновые;
  • получистовые;
  • чистовые.

Классификация токарных резцов по направлению движения подачи:

Классификация токарных резцов по конструкции:

  • цельные;
  • с приваренной или припаянной пластиной;
  • со сменными пластинами.

Установка для закрепления заготовки зависит от типа станка, вида обрабатываемой поверхности, характеристики заготовки (L/D), точности обработки и других факторов.

Статьи по теме

www.mtomd.info

i-perf.ru

Токарные резцы, виды токарных резцов и их назначение

Резцы для токарных станков являются одним из наиболее часто используемых видов оснастки. Резец необходим для обработки цилиндрических, плоских и фасонных поверхностей, нарезания резьб и других операций выполняемых на токарных металлообрабатывающих станках. А так как именно токарный станок является наиболее распространенным и функциональным из металлообрабатывающего оборудования, то и резцу, как его основному рабочему инструменту, следует уделить особое внимание.

Виды токарных резцов

По своему технологическому назначению резцы для токарных станков подразделяются на следующие категории:

  1. Проходные – данные резцы используются для обработки цилиндрических и конических наружных поверхностей.
  2. Отрезные – отрезание заготовки или части детали по нужному размеру.
  3. Фасонные – используются для обтачивания фасонных поверхностей.
  4. Расточные – подразделяются на упорные и проходные и используются для расточки сквозных и глухих отверстий.
  5. Прорезные – используются для проточки кольцевых канавок.
  6. Резьбовые – нарезка внутренних и наружных резьб.
  7. Галтельные – обработка переходных поверхностей.

Помимо этого, резцы для токарных станков подразделяются по характеру обработки на черновые, получистовые и чистовые; по движению подачи – на правые и левые. По конструкции можно выделить щие виды токарных резцов:

  1. цельные;
  2. со съёмной пластиной;
  3. с несъёмной (приваренной) пластиной.

В первом случае резец в целом и режущая часть изготавливаются из одного материала, в остальных – могут различаться. Также резцы отличаются и по форме державки. Чаще всего она бывает квадратной или прямоугольной, но встречаются и цилиндрические державки.

Резцы для токарных станков – на что обратить внимание

Выбирая данный металлорежущий инструмент необходимо обратить внимание на следующие основные параметры:

  1. материал и геометрия режущей части;
  2. способ стружколомания;
  3. прочность и устойчивость к вибрации режущих кромок и державки;
  4. форма и размеры съёмной или привариваемой пластинки;
  5. геометрия, конструкция и шероховатость гнезда для пластины;
  6. стойкость и размерная стойкость резца;
  7. углы резца;
  8. обеспечение заданной шероховатости обрабатываемой поверхности.

Все виды токарных резцов вы можете приобрести в Интернет-магазине «Мекка Инструмента». Для вас – огромный ассортимент, приятные цены и оперативная доставка в любой регион России.



mekkain.ru

Виды резцов. Назначение токарных резцов по металлу

Всем привет! Сегодня наша тема называется виды резцов и назначение токарных резцов по металлу. Это необходимо знать, для разработки технологического процесса токарной обработки практически любой детали. Если вы хорошо освоите эту тему то выбрать необходимый инструмент для вас будет плевым делом 🙂

Виды резцов по металлу.

Все токарные резцы которые используются при токарной обработке бывают различных конструкций и подбираются в зависимости от того какую поверхность вам необходимо обработать и получить. В современном мире виды резцов могут быть различных исполнений. Например сборные, цельные и специальные или фасонные.

Почему я решил уделить особое внимание именно видам токарных резцов? Все очень просто. Тема достаточно обширная и полезная как для начинающего инженера технолога так и для опытного мавра который как и я много лет трудился на заводе.

Они разделяются на следующие группы:

Проходные резцы.

Применяются в основном для обработки (точения) наружных цилиндрических поверхностей тел вращения. Бываю они трех видов:

Проходной отогнутый резец

Проходной прямой резец

Резец проходной упорный

  Расточные токарные резцы.

Используют данный вид резцов для растачивания внутренних отверстий до нужного диаметра. Очень удобный метод обработки позволяющий получить достаточно точное качество как глухих так и сквозных отверстий в отличии от метода — сверление. Существует два основных вида токарных  расточных резцов:

Расточной проходной резец для глухих отверстий

Расточной резец для сквозных отверстий

Резьбовые токарные резцы.

Данный тип применяется для нарезания резьбы как на наружных поверхностях заготовок так и внутренних. В зависимости от конструкции резца можно получать различные виды резьбы как метрическую так и дюймовую, ка например для труб и американских резьбовых соединений. Токарные резцы для нарезания резьбы бываю двух основных видов:

Токарные резцы для нарезания наружной резьбы

Резец токарный для нарезания внутренней резьбы

Токарный отрезной резец.

Отрезные резцы могут использоваться как для отрезания заготовки так и для образования канавок в теле детали. Они так же бываю различных видов и конструкций. Достаточно простой вид резцов, однако при его использование очень важно сделать правильный угол заточки, иначе он работать не будет. Я вам покажу классическое его исполнение:

Отрезной токарный резец

Конечно многие могут меня обвинить и сказать, что токарных резцов гораздо больше, но я скажу, что это основная часть режущего инструмента (резцов) применяемого на токарных станках. Ведь на самом деле их большое множество и со сменными неперетачиваемыми пластинами и с напаянными пластинами, различными видами крепления и многое другое и если бы я стал в этой статье расписывать про все это, то мне бы не хватило места на странице моего блога :-).

Ну вот пожалуй на сегодня все! Я вам рассказал про виды резцов и назначение токарных резцов по металлу в их классическом исполнении. Думаю, что все понятно, а если нет то пишите комментарии пообщаемся. Жамкайте на кнопочки социальных сетей и дайте возможность почитать сей пост другим своим коллегам и друзьям. СПАСИБО!!!

С вами был Андрей!

mextexnologii.ru

составные элементы, классификация и назначение.

Одним из самых востребованных инструментов при механической обработке металла является резец. Он позволяет выполнять многие технологические операции. В данной статье мы рассмотрим токарный резец по металлу, его составные элементы, классификацию и назначение.

Составные элементы

Существует огромное количество самых различных резцов, и все они состоят из двух частей: державки и рабочей части.

Первая предназначена для закрепления режущего инструмента в металлорежущем станке, а вторая – служит для обработки необходимой поверхности.

В зависимости от типа резеца может быть как цельным, так и сборным. Из названия становится понятным, что последний – не полностью литой, а рабочая часть инструмента имеет механическое крепление сменной пластинки. Когда одна из режущих кромок стачивается, пластину откручивают и переворачивают. Если же токарный резец по металлу цельный, то при затуплении режущей кромки (так называемом износе), её необходимо переточить или же перепаять.

Установка и способ работы

Очень важно правильно установить резец в резцедержатель, так как от этого будет зависеть качество полученного изделия и скорость износа рабочего инструмента. Его необходимо закрепить так, чтобы вершина находилась на линии центра станка. Способ работы токарного резца по металлу достаточно прост - он срезает необходимый слой металла. Для этого резец подводят к детали, закрепленной в патроне и вращающейся с необходимой скоростью. В результате из снятого слоя образуется стружка. Для чернового обтачивания припуск на обработку выбирают намного больше, чем для чистового. Кроме того, следует учитывать, что при слишком высокой подаче качество поверхности детали может значительно снизиться.

Классификация

Как уже было сказано ранее, существует огромное количество самых различных резцов.

Они классифицируются:

  • По назначению: для обтачивания наружных конических и цилиндрических поверхностей – проходные, для растачивания отверстий – расточные, для отрезания – отрезные. При помощи токарного резца по металлу можно нарезать резьбу, обточить фасонные и переходные поверхности, проточить кольцевые канавки.
  • По материалу изготовления. Все дело в том, что режущая часть инструмента должна обладать повышенной твердостью, высокой вязкостью, износостойкостью и красностойкостью. Именно по этой причине для изготовления некоторых видов токарных резцов используют так называемые рапиды - это быстрорежущие стали Р9, Р12, Р6М5 и тому подобные. Другая группа – вольфрамокобальтовые сплавы ВК8, ВК6. Третья группа – инструментальные стали У11А, У10А, У12А.
  • По конструктивным параметрам: цельные и сборные, прямые и отогнутые, оттянутые и изогнутые.
  • По форме сечения: круглые, квадратные, прямоугольные.
  • По качеству обработки: черновой (отрезной), получистовой и чистовой (проходной).

Назначение

Резцы используются на токарных, долбежных, строгальных, карусельных и револьверных станках. Их конструкция позволяет выполнять самые различные операции: точение, растачивание, отрезание, нарезание наружной и внутренней резьбы, снятие фасок, долбление, обработка отверстий и пр. Интересно и то, что сборные резцы токарные, пластины которого выполнены из твердосплавных металлов, могут отличаться по назначению.

Это очень удобно. На одну и ту же державку можно поочередно прикреплять различные режущие части и получать совершенно другой инструмент. Кроме того, их применение помогает избежать таких операций как напайка и заточка. Это значительно облегчает работу и увеличивает жизнь инструменту. Для того чтобы при помощи резца правильно выполнить ту или иную операцию, рассчитывают режимы резания на каждый проход. В них обязательно учитывается тип резца и его материал. Именно от полученных расчетов зависит скорость резания, величина подачи при точении, растачивании и других операциях с использованием данного режущего инструмента.

fb.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
