Резцы токарные по дереву: виды, заточка, изготовление своими руками

Резцы токарные по дереву

Назначение токарных резцов и их виды

Токарные резцы по дереву – предназначенные для ручной обработки вращающейся в станке детали.

Они состоят из двух основных частей: рабочей (металлической) и ручки (обычно деревянной).

В свою очередь, рабочую часть можно условно разделить на:

  • режущую (лезвие) – это та часть, которая затачивается и вступает во взаимодействие с заготовкой;
  • тело – основная часть, за которую токарь удерживает резец «нерабочей» рукой на подлокотнике станка;
  • хвостовик – зауженная часть, в которую плавно переходит тело. Хвостовик предназначен для крепления на нём ручки.

Ручку можно условно разделить на две части:

  • основа – это большая часть, которую токарь держит в «рабочей» руке;
  • шейка – маленькая цилиндрическая часть с металлическим крепёжным кольцом, которое предотвращает растрескивание ручки при набивании её на хвостовик рабочей части.

Виды токарных резцов

В зависимости от вида выполняемой работы, токарные резцы по дереву имеют различную конфигурацию, чем сложнее изделие, тем изощрённей будет и их конструкция, которая будет определять специфическую заточку лезвия. У каждого мастера могут быть свои особенные, эксклюзивные, узкоспециальные токарные инструменты, предназначенные для выполнения какой-то особенной работы. Поэтому изучать конструкцию каждого отдельного резца нет никакой необходимости.

Для успешной работы начинающего токаря достаточно будет двух видов: рейера и мейселя.

Рейер – предназначен для грубой, черновой, первоначальной обработки заготовки. Конструктивной особенностью такого вида является лезвие по форме напоминающее полукруг. Изготавливается он из толстой пластины или из желобка полукруглого сечения. С помощью рейера деревянной заготовке придают приблизительные очертания будущего изделия.

Мейсель – для чистовой обработки заготовки, придания ей окончательной формы. Также, с его помощью можно производить отрезание изделия от остатков заготовки. По форме мейсель напоминает нож-косяк (пластина с косым лезвием, заточенная с двух сторон под одинаковым углом).

С помощью рейера и мейселя можно легко выполнять токарные работы средней сложности. Обрабатывая заготовку по внешней поверхности. В некоторых случаях возможна работа с внутренними поверхностями детали.

Все остальные токарные резцы по дереву можно отнести к группе фасонных. Среди них наиболее популярными являются такие виды:

  • стамеска-скребок – для выравнивания цилиндрической поверхности заготовки. Напоминает по форме прямую стамеску с односторонней заточкой;
  • гребёнка – предназначена для выполнения резьбы и нанесения декоративных канавок и рисок;
  • крючок – для вытачивания в заготовке полостей;
  • кольцо – имеет то же предназначение, что и крючок;
  • для грубой обработки – имеет форму лезвия в виде треугольника. Предназначен для придания заготовке цилиндрической формы. Такой вид наиболее безопасный из всех остальных благодаря малой площади соприкасания инструмента с заготовкой.

Как самостоятельно изготовить токарные резцы по дереву

Самодельные токарные резцы по дереву являются для мастеров чем-то вроде талисмана. Поэтому они предпочитают изготавливать рабочие инструменты своими руками, а не приобретать в обычном магазине. Хотя купленые, вполне отвечают своим требованиям, техническим характеристикам и технике безопасного труда.

Сделать рейер и мейсель самому не сложно. Для их изготовления своими руками, самим подходящим материалом будут напильники и рашпили уже «отжившими» своё. Этот списанный инструмент обладает необходимыми размерами, прочностью, качеством материала, маркой стали. С помощью заточного станка напильнику придаётся необходимая форма в части лезвия и хвостовика. Потом набивается выточенная ручка с крепёжным кольцом. И всё, инструмент для изготовления токарных изделий из дерева готов.

Чтобы изготовить токарные резцы по дереву, можно использовать, кроме напильников и рашпилей, в качестве материала, автомобильные рессоры или прутки арматуры. Они обладают необходимой твёрдостью. Но после изготовления инструмента своими руками, нужно быть предельно осторожным. Его испытания необходимо проводить на мягких породах дерева (липа, тополь), после чего надо провести осмотр лезвия на отсутствие сколов и трещин. И только после такой проверки токарные инструмент, сделанный своими руками, можно эксплуатировать при работе с более твёрдой древесиной (берёза, дуб, бук).

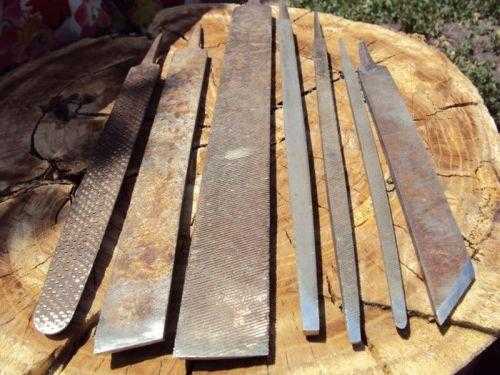

про самодельные резцы

При самостоятельном изготовлении режущего инструмента нужно помнить:

  • чем короче рабочая часть, тем труднее, неудобнее удерживать его при точении. Длина тела должна обеспечивать полноценный захват кистью руки, плюс упор на подлокотник, плюс расстояние от подлокотника к заготовке, плюс запас на износ и затачивание. Поэтому первоначальная длина рабочей части должна быть не меньше 20 см, но и размер, превышающий 40 см, вызовет неудобство в работе. Оптимальная длина должна составлять 20 – 30 см;
  • чем короче хвостовик, тем большая возможность, что его может вырвать из рукоятки. Поэтому, когда режущий инструмент изготавливают из напильников или рашпилей, то хвостовики удлиняют в 1,5 – 2 раза;
  • чем тоньше и уже будет рабочая часть инструмента, тем большая вероятность его повреждения заготовкой в процессе обтачивания. Поэтому, при начальных стадиях обработки, когда заготовка ещё не имеет абсолютной цилиндрической формы и возникает биение по лезвию, а также при больших диаметрах, когда сила резания имеет большое значение, необходимо пользоваться резцами с достаточной толщиной.
  • токарные резцы по дереву должны иметь рукоятку не короче 25 см. Если она будет намного меньше, то в процессе точения инструмент тяжело будет удерживать в руках, не говоря уже о качестве выполняемой работы.

Заточка резцов своими руками

От правильности заточки рабочего инструмента во многом зависит качество обработанной поверхности.

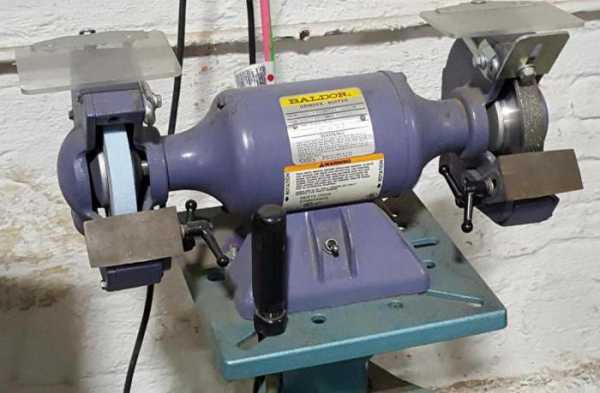

Для этого понадобится электрозаточной станок с набором кругов разной зернистости и бархатный брусок для ручной правки лезвия.

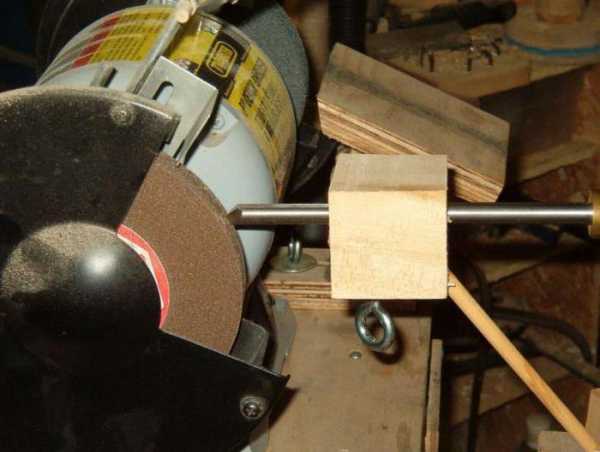

заточки резцов

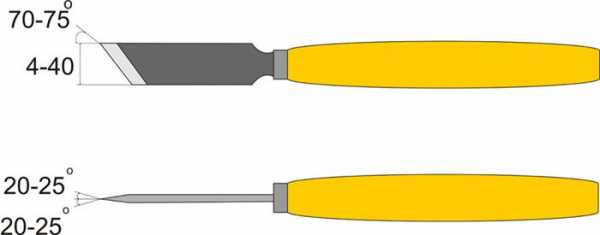

Угол заточки каждый мастер выбирает самостоятельно, ориентируясь на своё мастерство токаря, твёрдость древесины, качество рабочего инструмента и окончательный желательный вид обрабатываемой поверхности.

Для начинающего токаря оптимальными вариантами углов заточки будут:

  • для мейселя – сам скос должен составлять 40° по отношению к оси рабочей поверхности и по 40° для каждой стороны лезвия;
  • для рейера – 50° — 60°.

Со временем, когда уровень мастерства токаря будет расти, углы затачивания можно будет уменьшать до 20° — 35°.

В идеале, кроме набора разнофасонных, желательно иметь резцы одного вида, одинакового размера, но с разными углами заточки. Это намного ускорит и облегчит работу токаря, а также продлит срок их службы, потому что не нужно будет постоянно перезатачивать лезвия исходя из вида обрабатываемой древесины.

Более тупые углы затачивания предназначены для: твёрдых пород дерева, первоначальной (грубой) обработки.

Более острые углы режущего инструмента позволяют качественнее обработать поверхность, ускорить процесс точения, но в тоже время существует большая вероятность скола заготовки, повреждения лезвия. Да и затачивать и править такой инструмент приходится намного чаще, чем с более тупыми углами.

Приблизительный угол заточки лезвия формируется ещё на стадии изготовления резцов своими руками, до начала термической обработки — закаливания.

Потом, когда они полностью готовы, процесс затачивания осуществляют с помощью абразивного круга и завершают ручной доводкой на бархатном бруске.

Вам также могут быть интересны статьи:

Станки для обработки металла и дерева

legkoe-delo.ru

Резцы по дереву своими руками: заточка, видео и фото

Резцы по дереву являются главным рабочим инструментом токарного станка, с помощью которых выполняется обработка деревянных заготовок. Данные изделия могут отличаться по форме и размеру что способствует выбору того или иного резца для выполнения определенных видов операций по деревообработке.

Содержание статьи

Функции

Фото резцов

Токарные резцы по дереву необходимы для выполнения контролируемого снятия определенных частей заготовки. По своей конструкции инструменты для ручной обработки похожи друг на друга. При этом есть определенные отличия:

  • Все инструменты состоят из режущего элемента и крепежного компонента;
  • Места креплений обычно имеют форму квадрата или прямоугольника;
  • Режущие кромки образуются несколькими поверхностями или только одной;
  • Главная характеристика режущей кромки — ширина лезвия, форма и возможность регулировать направление;
  • В большинстве случаев кромка — это составная часть режущего инструмента;
  • Выбор инструмента для ручной обработки древесины на токарном станке основывается на типе работы, которую мастеру следует выполнить своими руками.

Отличительная черта резца — это расположение инструмента относительно обрабатываемой заготовки. Выделяют два типа:

  1. Радиальный. Такой элемент располагается перпендикулярно относительно изделия, позволяет выполнять работы, основанные на снятии большого количества древесины с заготовки. Наибольшее распространение радиальные инструменты получили в механических станках с полуавтоматикой.
  2. Тангенциальный. При выполнении работы инструменты обрабатывают изделия по касательной. За счет этого мастер может создавать своими руками сложные по форме и конфигурации рисунки на поверхности детали. Зачастую применяются резцы тангенциального типа для выполнения тонкой деревообработки. Ими оснащают токарные автоматизированные линии.

Для изготовления инструментов применяют высококачественную закаленную сталь марок У8-У10. В некоторых ситуациях используется стальное основание и напайки из твердого сплава.

При работе с древесиной на станке крайне важно правильно выбрать резцы. Чем тверже порода обрабатываемого дерева, тем более прочный металл должен использоваться при изготовлении резака. Иначе твердые породы быстро приведут инструмент в негодность. Ему потребуется заточка.

Разновидности

Фотография резцов

Многие мастера задаются вопросами о том, как сделать резцы по дереву для собственного токарного станка. Принципиально сложного в этом ничего нет. Но прежде чем приступить к работе и создать самодельные инструменты, необходимо определиться с их разновидностями.

Самодельные и заводские изделия отличаются между собой по назначению. Потому выделяют следующие типы инструментов:

  • Для грубой обработки. Такие самодельные инструменты отличаются парой режущих кромок, которые располагаются относительно друг друга под острым углом. По сравнению с полукруглыми изделиями, такие резцы являются более безопасными для работы;
  • Для чистовой обработки. Такие резцы позволяют точно удалить небольшое количество древесины, создать гладкую поверхность. Заточка бывает левосторонняя и правосторонняя;
  • Фасонный. Инструмент фасонного типа отличается режущей частью, которая имеет полукруглую форму. Данные изделия предназначены для получения нестандартных деталей;
  • Отрезной. Служит для срезания частей заготовки, выполняет подготовительные функции;
  • Расточный. Конструкция резца предусматривает уступ небольшого размера, необходимый для удаления стружки в процессе обработки из зоны точения;
  • Для точения круглых заготовок. Самодельные резцы данного типа изготавливаются на основе металлической трубы. Инструменты бывают гладкими или зубчатыми. Все зависит от того, какая степень обработки требуется;
  • Для фасонного торцевого точения. Обрабатывают торцы заготовок, придают необходимые сложные формы;
  • Резец с ограничителем. Специальный блок монтируется на рабочий инструмент, позволяя регулировать глубину вхождения резца в заготовку;
  • Крючок. Это специальный токарный резец для работы своими руками по дереву, способный вытачивать углубления и создавать внутренние полости в заготовках.

Делаем своими руками

Если вам нужны резцы для работы на постоянной основе, когда станок эксплуатируется по несколько часов каждый день, самодельные инструменты не подойдут. К ним предъявляются повышенные требования, потому откажитесь от идеи сделать их, а купите проверенные заводские изделия.

Если же токарный станок предназначен для редкого бытового применения, самостоятельное изготовление имеет полное право на жизнь.

Чтобы добиться желаемого результата, просмотрите видео, почитайте инструкции по изготовлению.

  1. Главная сложность в том, чтобы своими руками сделать резцы, заключается в выборе заготовки для формирования из нее рабочего инструмента.
  2. Кромки резца должны иметь повышенную твердость, что позволит эффективно обрабатывать древесину твердых пород и не затачивать инструмент после каждого применения.

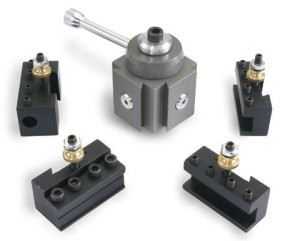

  3. Продумайте, как лучше всего устанавливать резак на державку. Державка служит для фиксации инструмента на токарном станке.
  4. В идеале материалом резца для ручной обработки древесины на токарном станке служит инструментальная сталь. Но обработать ее проблематично. Потому используйте альтернативные материалы, которые после обработки потребуется обязательно закалить.

Материалы изготовления

В роли сырья, которое может использоваться в качестве заготовки под резцы, используют:

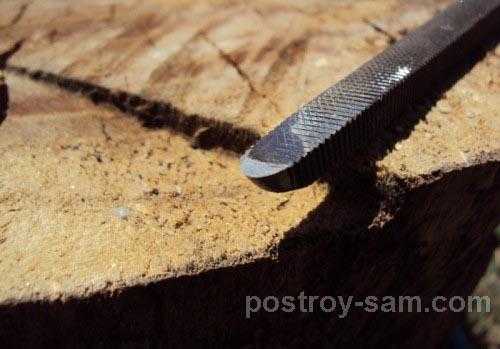

  • Напильники и распили. Если у вас в гараже завалялись старые инструменты, из них получаются отличные резаки. Но убедитесь, что на стали отсутствуют крупные сколы, трещины;
  • Арматура. Прутья арматуры с квадратным сечением являются хорошим вариантом для производства резцов;
  • Рессоры. Снять с авто рессору не сложно. Главная проблема заключается в том, что требуется придать заготовке прямоугольную форму. Воспользуйтесь автогеном или сварочным оборудованием.

Заточка

Завершив изготовление ручной режущей детали, позволяющей на токарном станке обрабатывать древесину, вам потребуется ее заточить. Заточка выполняется на стадии производства резца, а также по мере его затупления.

  1. Заточка выполняется с помощью электрического наждака и нескольких абразивных кругов.
  2. Базовая заточка производится до того, как вы приступили к закаливанию резца. Первичная заточка выполняется обычными абразивными дисками.
  3. Далее изготовление резца предусматривает закаливание.
  4. Завершив предыдущий этап, обработайте заготовку шлифовальными шкурками разной зернистости.
  5. По мере эксплуатации даже самые острые лезвия постепенно будут терять свои режущие свойства. Также возможно появление на поверхности неровностей, сколов, дефектов. Обязательно избавьтесь от них.
  6. Удаление дефектов осуществляется корундовыми шлифовальными кругами. Но не прикладывайте большое усилие при работе корунда, иначе закаленная часть попросту отвалится.

Чтобы вам не пришлось всякий раз перетачивать инструмент, сразу изготовьте несколько однотипных резцов для каждого типа обработки.

tvoistanok.ru

Самодельные токарные резцы по дереву

В настоящее время купить токарные резцы для обработки дерева не составляет труда, но можно довольно просто сделать их собственноручно без особых затрат, а также адаптировать их для собственных нужд.

Предлагаем вам один из вариантов изготовления резцов для токарного станка своими руками. Для этого необходимо подобрать рашпили и напильники подходящей конфигурации, как по металлу, так и по дереву. Рашпили можно использовать изношенные и старые, которые уже даже не годятся для своего начального применения, но они вполне сгодятся для изготовления токарных резцов.

Их нужно заточить так, чтобы получить не сильно острые углы. Чаще всего затачиваются они под углом 50-60 градусов. Только лишь косой плоский резец затачивается по-другому: для начала необходимо срезать и сделать под 40-градусным углом скос, а после этого заточить этот скос под таким же углом с обеих сторон.

Изготавливаем шесть видов самодельных токарных резцов по дереву

1. Отрезной резец, который заточен с двух сторон. Чаще всего он используется для первичного выравнивания заготовки и грубого снятия.

2. Проходной резец полукруглый. Такой резец может понадобиться тогда, когда есть необходимость пройтись после завершения грубой обработки, а также когда нужно сделать полукруглую выемку, при изготовлении, к примеру, дна у солонки.

3. Плоский резец косой. С его помощью можно закруглять грани, а также подрезать торец или основание детали.

4. Прямой резец плоский.

5. Есть еще аналоги плоского прямого резца, которые используются чаще всего в мелких деталях, где есть необходимость подработать их немного с торца.

6. Маленький токарный резец полукруглый. Используется довольно редко и в основном для того, чтобы изготовить маленькие фигурные детали.

postroy-sam.com

Как заточить резец для токарного станка по дереву? :: SYL.ru

Работа токарных станков невозможна без применения режущей оснастки. Чаще всего оборудование снабжается резцами, которые позволяют выполнять большинство обрабатывающих операций. Среди них можно выделить растачивание, нарезку канавок и резьбы, подрезание и т. д. Отдельная группа режущего инструмента используется для предварительной подготовки древесины. Оператор ликвидирует лишнюю массу заготовки, позволяя интегрировать ее в рабочую зону для выполнения более точных целевых операций. Но в любом случае резец для токарного станка по дереву должен иметь оптимальную заточку. Привести характеристики оснастки в надлежащий вид помогает специальное оборудование, но для начала стоит разобраться с конструкцией самого резца.

Как устроен резец?

Основу представляет металлический стержень, который условно можно подразделить на две части: рабочую головку и хвостовик. Режущая часть имеет форму треугольника с задними и передними вспомогательными поверхностями, по которым в процессе резки сходит стружка. Обработка выполняется главной режущей кромкой, которую мастера называют вершиной. Это место пересечения вспомогательной и главной кромок.

Что касается заточки, имеет значение состояние именно этой части. Вершина может быть закругленной или острой. Также инструмент имеет разные форматы. Обычно учитывается размер державки – в среднем от 8 до 25 мм. Для универсальных работ лучше приобретать набор резцов по дереву для токарного станка, в который входит более 10 экземпляров. В стандартном комплекте предусматриваются резцы с разной формой, что позволяет делать пазы, канавки, снимать фаску и выполнять фигурную обработку.

Разновидности токарных резцов

Общий сегмент токарных резцов в главной классификации предполагает подразделение оснастки по назначению – для дерева и металла. В данном случае рассматривается первый тип. От резцов по металлу такие модели отличаются материалом изготовления. Технологи применяют инструментальные марки стали, в то время как обработка металла реализуется резцами, выполненными из углеродистых твердых сплавов.

Также разные виды резцов для токарного станка по дереву отличаются конструкцией. Рабочая часть может быть прямой, отогнутой, оттянутой или изогнутой. Выбор того или иного вида резца определяется методом обработки древесины, характеристиками резки и оборудованием. К слову, параметры интеграции оснастки в зону крепления тоже обуславливают различия в конструкции хвостовика. Современные станки ориентируются на универсальность, то есть возможность работы с державками прямоугольного, круглого или квадратного типа. Причем в данном аспекте различия между резцами по металлу и дереву чаще всего не проводятся.

Как делают резцы своими руками?

Как видно, резец достаточно просто устроен, и рядовой токарный станок вполне может быть обеспечен самодельным аналогом. Обычно такие изделия создаются на основе напильников и рашпилей. Домашние мастера лишь переделывают их под формат конкретного токарного оборудования. За основу можно брать также автомобильные рессоры или отрезки арматурного стержня. Но в таких случаях потребуется больше усилий при доработке формы элемента.

Далее самодельные резцы для токарного станка по дереву тщательно подвергаются механической подгонке под нужный типоразмер. Это первая заточка, в рамках которой будет сформирована рабочая кромка. Недостатком самодельного резца является то, что заготовка может иметь внутренние дефекты, полученные в результате предыдущей эксплуатации. Тот же напильник после длительного применения по первому назначению из-за напряжения в структуре часто наделяется пустотами, что сокращает его рабочий ресурс.

Почему важна заточка резца?

Потребность в выполнении этой операции, на первый взгляд, аналогична заточке кухонных ножей. Острое лезвие эффективнее справляется с задачами резки, требуя меньше усилий и времени. Но в случае с коррекцией станочной оснастки имеют место и другие технологические нюансы. Качественно выполненная заточка является профилактической мерой, позволяющей исключить риск срыва рабочей головки в процессе эксплуатации.

Кроме того, предупреждаются негативные деформационные явления в виде образования сколов и задиров. Очевидно, что в своем качестве повышается и непосредственно работа на токарном станке по дереву. Резцы, получившие правильную заточку, формируют ровные пазы и канавки, не говоря о фигурных операциях. Влияют на качество работы и другие факторы, но острота вершины инструмента является ключевым условием для достижения оптимального результата.

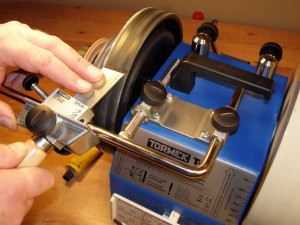

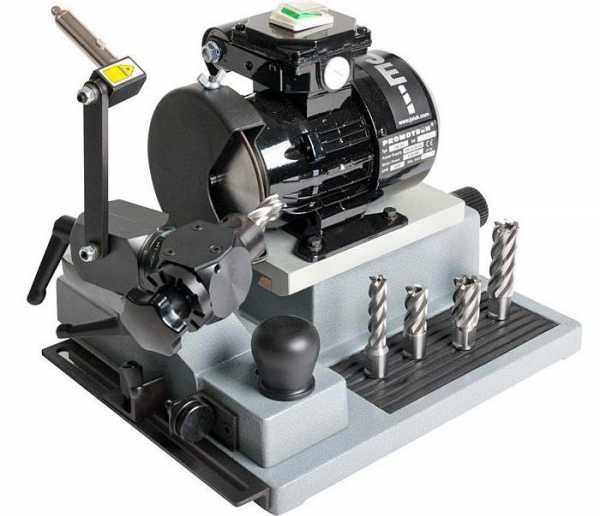

Оборудование для заточки

Поскольку резец изготавливается на основе инструментальной стали, заточка его должна выполняться на оборудовании с высокой мощностью. Для таких нужд используют расточные машины в разных конфигурациях. Базовый состав конструкции включает два фиксатора-основания и выдвижной подручник с упором V-образной формы. В качестве дополнения могут применяться регулируемые подручники, расширяющие возможности крепления заготовки.

Например, если необходимо доработать косой резец для токарного станка по дереву, то может потребоваться и насадка соответствующей формы. В этом случае и поможет регулируемый подручник. Но чаще всего используются универсальные модели держателей, предназначенные для широкого спектра типовых резцов. Фиксирующая основа обычно крепится под элементами, которые выполняют заточку. Взаимное расположение функциональных сторон в этой части определяется параметрами заточки. Современные модели точильных станков также позволяют обслуживать лезвия скребков, оснастку рубанков и стамесок.

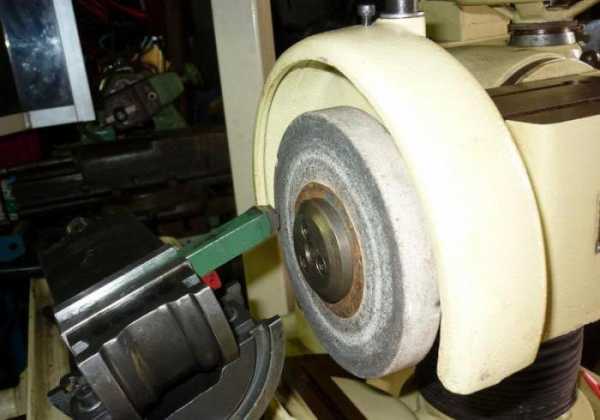

Заточка абразивными кругами

Точильный станок представляет собой лишь техническую базу для организации механического взаимодействия между обрабатываемым инструментом и абразивом. Заточка производится изготовленными из электрокорунда дисками при их вращении с частотой порядка 3000 об/мин. Абразив может выполняться из других материалов разной степени твердости, но в любом случае он должен исключать перегревы режущей кромки.

Например, в некоторых случаях рекомендуется низкочастотная заточка на уровне 2000 об/мин с применением 20-сантиметрового круга из окиси алюминия. Получается в некотором роде эффект «мягкой» заточки, который выгоден, если используется среднеформатный или маломощный токарный станок по дереву. Как заточить резец абразивным диском? Опытные мастера рекомендуют производить заточку с небольшим прижимом инструмента к вращающемуся диску. При этом должна обеспечиваться и равномерность, что достигается перемещениями лезвия из стороны в сторону. Если используется станок с выдвижным подручником, то важно следить, чтобы пятно контакта абразива и резца располагалось выше, чем ось вращения круга.

Доводка характеристик резца

Это более точная операция, выполняемая на станках с алмазными кругами. Данный способ заточки чаще используют, когда нужно убрать явные дефекты. К примеру, если резец для токарного станка по дереву имеет заусенцы, трещины или зазубрины. При этом рабочий процесс осуществляется под механическим управлением. То есть обрабатываемый инструмент фиксируется в тисках и контролируется гидравлическим или электроприводом. Оператор регулирует параметры смещений резца в соответствии с требованиями к параметрам его коррекции.

Общие рекомендации по выполнению заточки

Еще перед началом заточки должно быть тщательно проверено состояние станка и шлифовального круга. При ручной работе резец необходимо опирать на подручную опорную часть, а не удерживать его на весу. Как правило, сам подручник устанавливается в 3-5 мм от абразивного диска. Для исключения риска критических перегревов заточка резцов для токарного станка по дереву выполняется с периодическим охлаждением водой. Это позволяет также избежать образования мелких трещин, возникающих при экстремально высокой термической нагрузке.

Заключение

График проведения заточки определяется условиями эксплуатации инструмента. В обязательном порядке данная операция выполняется после изготовления или радикальной коррекции формы рабочей головки. Каждый резец для токарного станка по дереву имеет свой эталонный шаблон. Это образец, по которому оценивается качество заточки. Мастер проверяет корректность сформированных углов и поверхностей. Также на современных линиях производства существуют пункты с электронным контролем инструмента, которые анализируют характеристики применяемых режущих деталей в автоматическом режиме.

www.syl.ru

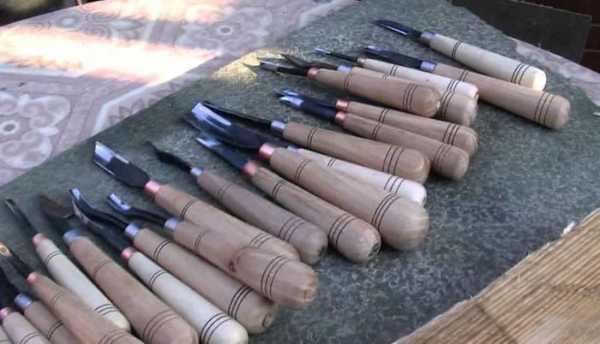

Как сделать резцы по дереву своими руками?

Резцы по дереву - это необходимый инструмент для любого резчика. Однако качество магазинных резцов зачастую оставляет желать лучшего, поэтому если вы планируете всерьез заняться вырезанием по дереву, то вам стоит сделать резцы по дереву своими руками.

Резцы по дереву из ленточной пилы

Как сделать резец по дереву своими руками из ленточной пилы? На самом деле это не так уж сложно, притом что заточку такие резцы держат очень хорошо. Для работы вам понадобятся:

  • Обрезки дуба для рукояток.
  • Электрическое точило.
  • Ножовка.
  • Ленточная шлифовальная машинка.
  • Шлифовальные шкурки разной зернистости.
  • Собственно лезвие от ленточной пилы.
  • Респиратор, чтобы защитить органы дыхания.
  • Столярный клей.

Изготовление клинка

Если вы планируете делать резцы по дереву своими руками, то вам понадобится кусок полотна пилы длиной примерно 8 сантиметров. Из них 4,5-5 сантиметров нужно оставить на хвостовик, который будет крепиться к рукояти. При помощи электрического точила из полотна вырезается форма будущего ножа. Форму мастер определяет сам в зависимости от требований. Затем на ленточной шлифовальной машинке форму нужно обточить, сделав для нее большую фаску с углом 10-15 градусов. Это сужение от обуха к режущей кромке необходимо для того, чтобы с резцом можно было работать. Режущая кромка с углом 25-30 градусов, которая и будет участвовать в процессе вырезания, создается позже.

Выполнять эту работу нужно медленно, иначе металл нагреется, станет мягким и перестанет держать заточку. Можно иногда охлаждать заготовку в воде.

Изготовление рукояти

Чтобы изготовить рукояти для таких предметов, как резцы станка, дереву своими руками нужно придать особую форму. Для рукоятей подойдут дубовые бруски длиной около 12 сантиметров и сечением 12х22 миллиметра.

Далее нужно сделать следующее:

  1. Хвостик металлической заготовки зашкурить по краям, чтобы сбить заусенцы.
  2. Приложив хвостик к брусочку, обвести форму ручкой.
  3. Стамесками выбрать древесину на глубину, идентичную толщине заготовки. Периодически заготовку надо примерять, прикладывая сверху второй брусочек. Ямка не должна быть ни слишком глубокой, ни слишком мелкой - в первом случае клинок будет шататься, а во втором - ручка просто треснет или не склеится.
  4. После того как вы убедились, что все детали идеально подходят друг к другу, их можно склеивать. Клей нужно наносить в гнездо и на поверхность бруска. На вторую деталь клея можно нанести меньше.
  5. После соедините детали максимально точно и стяните струбцинами. Сделать это нужно сильно, но чтобы не расколоть бруски.
  6. Излишки клея уберите влажной тряпочкой и оставьте все сохнуть примерно на 12 часов.

После этого плотность конструкции надо проверить - возьмитесь одной рукой за рукоятку, а второй попытайтесь расшатать клинок. Если услышите характерные скрипы, то работу придется переделывать. Не поленитесь - если ручные резцы по дереву руками будут плохо сделаны, то клинок быстро расшатается и может в итоге привести к травме.

Подгонка рукоятки

Резцы по дереву своими руками хороши тем, что форму рукоятке вы можете придать сами, как вам удобно. Хотя некоторых общих правил надо придерживаться:

  • Заднюю часть оставьте округлой и широкой, гораздо шире той, что ближе к клинку. Поэтому лучше заранее сделать заготовки рукояток в виде вытянутой усеченной пирамиды.
  • Обязательно сделайте на рукоятке выемку под указательный палец.

Грани рукоятки можно обточить шлифовальной машинкой. Это обязательно делать в респираторе и защитных очках, чтобы не повредить органы зрения и дыхания. Обточите рукоятку примерно, а затем вручную обработайте мелкой шкуркой. После по желанию покрасьте рукоятку и обязательно обработайте ее лаком.

Создание инструмента из фрезы по металлу

Резец можно сделать и из фрезы по металлу - она чрезвычайно прочна и сделана из углеродистой стали, так что ваш резец подолгу будет оставаться острым и затупится очень нескоро.

Выполнять работы, чтобы изготовить резцы по дереву своими руками, нужно в следующем порядке:

  1. Нанесите на фрезу рисунок резака, который вы желаете получить. У резчиков особенно популярен нож-косяк. Хвостовик нужно делать длиннее лезвия.
  2. При помощи резака по металлу разрежьте фрезу ровно по рисунку. Так вы получите заготовку ножа.
  3. Отшлифуйте лезвие, иногда окуная его в холодную воду.
  4. Сделайте ручку из твердых пород дерева из двух половинок. В одной половинке прорежьте углубление для заготовки. Склейте все клеем ПВА и отшлифуйте ручку.

Как видите, ответ на вопрос: "Как сделать резец по дереву своими руками?" - достаточно прост и практически не требует от вас никаких особых навыков.

Заточка резцов по дереву руками после изготовления

После того как вы сделаете заготовку-клинок, вам понадобится изготовить малую фаску - непосредственно режущую кромку лезвия с углом заточки в районе 25-30 градусов. Угла заточки в 10-15 градусов вам не хватит потому, что лезвие при резке даже мягкого дерева в итоге будет скалываться и сминаться.

Малую фаску можно сформировать шлифовальной шкуркой либо бруском. Идти нужно от меньшего к большему - сначала взять шкурку с показателем зернистости около 240, а когда фаска будет сформирована, довести ее шкурками до 800, а потом и 1000 зернистости. После можно отполировать лезвие на кожаном ремне с пастой ГОИ.

Проверка заточки

Заточку резца следует проверить. Если он заточен правильно, то даже самая твердая древесина будет легко резаться не только вдоль, но и поперек волокон. Также остроту следует проверить на мягком дереве, посмотрев, чтобы срез был блестящим и ровным, как будто "масляным". Для этой проверки подойдет, например, сосна, которую очень легко достать.

Заточка, если нож затупился

Со временем ваш нож, разумеется, затупится. Тогда его можно будет заточить шлифовальной шкуркой, а затем также отполировать на обратной стороне кожаного ремня с пастой ГОИ.

fb.ru

Резцы для токарного станка по дереву своими руками

Резцы по дереву для токарного станка: виды, размеры, заточка

Для точной обработки деревянных заготовок используются специальные токарные станки. Основным режущим компонентом у них являются резцы. В зависимости от формы и граней заточки они могут выполнять несколько типов операций.

Назначение токарных резцов

Виды резцов по дереву

Этот тип инструментов предназначен для контролируемого удаления определенного объема детали. Конструктивно они схожи между собой и состоят из режущей части по дереву и места крепления. Последнее чаще всего имеет прямоугольную или квадратную форму.

Режущая кромка может быть образована одной или несколькими поверхностями. Ее основными характеристиками являются ширина лезвия, его форма и возможность регулировки направления. В подавляющем большинстве случаев кромка является неотъемлемой частью конструкции резца. Выбор той или иной модели зависит от типа работ.

Главным отличием резцов по дереву является их расположение относительно заготовки:

  • радиальные. Резец устанавливается перпендикулярно и предназначен для работ по снятию большого объема древесины;
  • тангенциальные. Обработка происходит по касательной, что дает возможность сформировать рисунок сложной формы.

Последнее чаще всего используется для тонкой обработки на автоматических токарных линиях. Радиальные модели по дереву наиболее распространены в механических полуавтоматических станках. Для изготовления используется сталь марок У8, У9, У10. Она должна быть закаленная, так как для выполнения специализированных работ в некоторых случаях может потребоваться твердосплавная напайка.

При выборе определенной модели необходимо учитывать материал обработки. Твердые породы древесины приведут к быстрому затуплению, что скажется на качестве дальнейшей обработки заготовки.

Виды токарных резцов по дереву

Существует множество видов обрабатывающих инструментов, которые имеют различия по форме, материалу изготовления и эксплуатации. Выделяют несколько видов, имеющих общее назначение. Именно они чаще всего используются в комплектации токарных станков. Для изготовления резцов особой формы необходимо правильно составить техническую документацию.

Для изготовления своими руками рекомендуется придерживаться стандартных размеров и конфигураций. В зависимости от вида обработки, резец по дереву может быть отрезной, подрезной, расточной и фасонный. Первые предназначены для отрезания от конструкции небольших прутков. С помощью подрезных осуществляется формирование уступов под углом. Расточные необходимы для работ по сверлению отверстий. Для того чтобы сделать конструкцию нестандартной формы потребуются фасонные резцы. Зачастую они имеют сложную конфигурацию.

На рисунке выше указаны основные самодельные резцы для токарного станка по дереву в зависимости от предназначения.

  1. Грубая обработка. Имеет две режущие кромки, находящиеся под острым углом относительно друг друга. В отличие от конструкций полукруглой формы они более безопасны в работе.
  2. Чистовая обработка. Резец предназначен для более точного удаления небольшого объема дерева и формирования гладкой поверхности. Могут быть с правосторонней или левосторонней заточкой.
  3. Фасонные. Обладают полукруглой формой режущие части. Назначение — изготовление нестандартных изделий.
  4. Отрезной по дереву.
  5. Расточной. В конструкции имеется небольшой уступ, с помощью которого происходит удаление стружки из зоны обработки.
  6. Точение круглых изделий. Резец изготавливается из трубы. Может быть зубчатой или гладкой формы в зависимости от степени обработки.
  7. Торцевое фасонное точение.
  8. С ограничителем. Блок устанавливается на резец и регулирует глубину обработки.

Кроме этих конструкций для токарных работ по дереву может понадобиться дополнительный инструмент, который также можно делать самостоятельно. Все зависит от исходной детали, типа древесины и его качества.

При постоянной эксплуатации рекомендуется приобретать инструменты из специальных сортов стали. Самодельные модели не смогут обеспечить должное качество изготовления, будут быстро затупляться. Это может сделать работу неудобной и неэффективной.

Самостоятельное изготовление резцов по дереву

Державка для токарного станка по дереву

Основная сложность при изготовлении самодельных резцов для работ по дереву своими руками заключается в правильном подборе заготовки. Помимо требований к твердости режущей кромки, следует продумать, как она будет устанавливаться в державку. Этот компонент станка необходим для фиксации инструмента. Поэтому предварительно следует учесть габаритные размеры.

Следующим моментом является выбор материала заготовки для токарных работ. В идеале для этого рекомендуется использовать инструментальную сталь. Однако ее обработка в домашних условиях затруднена из-за высокого показателя твердости. Поэтому зачастую используют подручные материалы, которые после стадии предварительной обработки закаляют.

Исходя из опыта профессиональных домашних мастеров, для изготовления качественного резца своими руками можно применять следующие заготовки:

  • рашпили или напильники. Чаще всего обработке подвергаются уже изношенные инструменты, которые потеряли свои первоначальные свойства. Нужно проконтролировать, чтобы материал не имел трещин и существенных сколов;
  • прутки арматурной стали. Рекомендуется выбирать модели с квадратным сечением и исходными размерами, максимально близкими к заводским;
  • автомобильные рессоры. Главная сложность заключается в первичной обработке — необходимо будет сделать прямоугольную форму с помощью автогена или сварочного аппарата .

Альтернативным вариантом является изготовление основного токарного корпуса с возможностью замены резцов. Но для этого нужно предусмотреть монтажные элементы в конструкции. Во время работы они должны выдерживать максимальную нагрузку, не изменять исходного положения режущей кромки.

После придания изделию нужной формы выполняется его первичная заточка. Затем режущую кромку необходимо закалить. Для этого она разогревается до температуры накала и опускается в машинное масло. Для формирования твердой поверхности можно применить метод медленной закалки. По окончанию разогрева остывание поверхности заготовки происходит естественным образом.

Во избежание опасных ситуаций проверку качества работы самодельного инструмента следует проводить на мягких породах дерева. После небольшой обработки проверяется сохранение изначальной геометрии резца.

Заточка резцов своими руками

Окончательным этапом изготовления является формирование режущей части инструмента по дереву. Для выполнения этого типа работ потребуется электрический наждак и несколько видов кругов.

Первичная заточка выполняется еще до стадии закаливания. Это можно сделать с помощью обычных абразивных кругов. По окончании закаливания выполняется обработка резца шлифовальной шкуркой. В процессе эксплуатации лезвие резцов неизбежно затупится. При этом они могут формировать небольшие сколы и неровности. Их необходимо убрать.

Для этого следует выполнить обработку с помощью корундового круга. Усилие на самодельные инструменты прилагают небольшое, так как закаленная часть подвержена скалыванию. Для увеличения срока эксплуатации специалисты рекомендуют сделать несколько однотипных резцов по дереву.

В видеоматериале можно ознакомиться с примером резцов для станка, сделанных своими руками:

http://stanokgid.ru

legkoe-delo.ru

Резцы по дереву для токарного станка своими руками

Чтобы вырезать из дерева сувениры и полезные в быту изделия цилиндрической формы, нужен набор резцов по дереву, или стамесок. Их лезвия бывают прямыми, скошенными и фигурными, и каждый резец выполняет свою функцию. Комплект инструментов для художественной обработки дерева можно купить, но качественные стамески стоят дорого, а дешевые неудобны в работе, плохо держат заточку и быстро ломаются.

Токарные резцы по дереву можно сделать самостоятельно, главное, чтобы были в наличии все нужные приспособления, материалы и инструменты. В самом процессе изготовления нет ничего сложного.

Что нужно, чтобы изготовить самодельный резец?

Для заточки режущей области понадобится электрическое точило или заточной станок. Изготовление некоторых видов резцов предполагает заточку при помощи абразивных дисков разной конфигурации.

Также нужно приготовить стальные заготовки, по количеству изготавливаемых инструментов. Лучшие резцы по дереву (стамески) для токарного станка получаются из стали марки Р6М5. Подойдут и детали от старых подшипников, напильники, метчики. Можно использовать любые изделия подходящего размера, изготовленные из стали твердых марок.

Инструмент оснащается деревянной ручкой. Ее можно купить в готовом виде или сделать самому. В целях экономии времени лучше купить, тем более что в продаже бывают ручки разных размеров, и стоят они недорого.

До того как сделать резцы по дереву, нужно определиться с конфигурацией и назначением: будут ли они использоваться для чистовой или грубой обработки, точения чаш или других целей.

Назначение токарных резцов по дереву

Резцы (стамески) используются для того, чтобы удалять с детали заданный объем древесины. Общее в их конструкции то, что всегда присутствует режущая часть, которая крепится к ручке. Место фиксации обычно квадратное или прямоугольное.
Режущая область представляет собой одну или две поверхности, расположенные под углом относительно друг друга.

  • Характеристики кромки:
  • Возможность регулировки;
  • Форма;
  • Ширина лезвия.

Тип кромки выбирается с учетом способов обработки детали. Кроме того, резцы различаются по их расположению относительно обрабатываемой поверхности.

Радиальные модели характеризуются перпендикулярным расположением резца. Они применяются, когда нужно снимать большие объемы дерева, например, обрабатывать внутреннюю часть чаш. Такие модели устанавливают на механическом и полуавтоматическом деревообрабатывающем оборудовании. Радиальные стамески изготавливаются из прочных марок закаленной стали: У8, У9, У10.

Тангенциальные резцы для токарного станка по дереву имеют такую особенность: поверхность обрабатывается под углом, что позволяет изготавливать детали со сложным рисунком. Обычно этими резцами оснащаются токарные станки на автоматических линиях, где происходит тонкая обработка заготовок.

Выбирая ту или иную модель резцы, следует учитывать твердость древесины. Если сталь окажется слишком мягкой по отношению к обрабатываемому материалу, лезвие будет быстро затупляться, что снизит качество обработки и скажется на эффективности труда.

Виды обрабатывающих инструментов

Классификация резцов по дереву насчитывает множество видов, среди которых есть несколько основных. Начинающему мастеру для начала стоит сделать несколько типовых инструментов, из которых состоит любой набор резцов по дереву.
Именно ими производится большинство операций. Такими инструментами обычно оснащаются токарные станки. Если нужен резец нестандартной конфигурации, его придется изготавливать по заранее составленному чертежу.

Основные виды резцов по дереву:

  • фасонный;
  • подрезной;
  • расточной;
  • отрезной.

Фасонные стамески применяются для изготовления деревянных сувениров, вырезания чаш, художественных изделий и различных предметов, имеющих витиеватую, сложную форму. Режущая часть у них имеет форму полукруга.

При помощи подрезных резаков проделывают угловые выступы и уступы в деревянном изделии. Для того чтобы прорезать и растачивать отверстия, выемки и углубления, используются расточные инструменты. Они оснащены небольшим уступом, при помощи которого удобно удалять стружку из углублений.

Отрезной резец нужен затем, чтобы от продольной детали небольшого сечения отрезать короткие заготовки (прутки). Своими руками можно изготовить любой из перечисленных видов.

Ее одна классификация делит резцы по назначению: для грубой или чистовой обработки. Конструкция первого типа состоит из двух режущих кромок, плоскости которых образуют острый угол. Во втором случае резец состоит из одной кромки с левосторонней или правосторонней заточкой. Такой инструмент используется для придания заготовке ровной и гладкой поверхности. Им удобно срезать небольшие выступающие части древесины.

Для вытачивания круглых изделий изготавливаются стамески из трубы. В зависимости от того, какая требуется обработка, края могут быть ровными или с зубцами.

Резцы с ограничителем (блоком) нужны для фасонной обработки изделий с торцов. Ограничитель регулируется по высоте, чтобы глубина обработки соответствовала заданной.

В домашних условиях можно изготовить и другие виды резцов, которые можно будет использовать для вытачивания нестандартных изделий. Конфигурация инструмента выбирается с учетом формы детали, способа обработки и характеристик древесины.

Для профессиональной работы с деревом лучше использовать резцы, изготовленные в заводских условиях. Самодельные не выдерживают интенсивной эксплуатации и быстро затупляются. Слишком частая заточка токарных резцов по дереву будет отнимать много времени.

Алгоритм изготовления самодельного резца

Краткое описание последовательности работ даст общее понимание того, как изготавливается резец по дереву своими руками.

Любая разновидность стамески для точения из дерева делается в несколько этапов:

  1. По чертежам, схемам или фотографиям выпиливают из стали заготовку нужной формы. Для этой операции потребуется токарный станок.
  2. Выполняют первичную заточку будущей стамески.
  3. Металлическую деталь закаливают, чтобы впоследствии резцом можно было обрабатывать как мягкую, так и очень твердую древесину. Процесс закаливания сводится к тому, что сначала металл нагревают до максимально возможной температуры, а потом окунают в машинное масло и оставляют в нем до полного остывания, или выдерживают на воздухе при комнатной температуре.
  4. Выполняют финишную заточку.
  5. Насаживают режущую часть стамески на деревянную ручку.

Нетрудно понять, что самая ответственная операция — первичная заточка. Изготовление разных моделей резцов имеет особенности.

Как сделать мейсель?

В умелых руках с помощью этой стамески можно сделать узор любой сложности. Обычно этот инструмент используют для чистовой обработки детали.

Чаще всего мейсель имеет прямое лезвие. Им удобно делать квадратные, треугольные и прямоугольные выемки и вырезы. Углы резца варьируются от 22 до 450, ширина режущей кромки составляет от 0,4 до 4 см. Инструмент при работе можно держать под разным уклоном, под каким именно — определяется особенностями узора и предпочтениями мастера. Понимание всех тонкостей процесса приходит со временем, по мере того как нарабатывается опыт.

Мейсель с прямым лезвием делают так:

  1. Берут отслуживший свой срок напильник или любую подходящую заготовку плоской формы с прямоугольным концом. Если нужно, придают ровную форму рабочему краю.
  2. Обтачивают лезвие абразивным кругом, следя за тем, чтобы оно имело одинаковую толщину по всей ширине.
  3. Закаляют металл.
  4. Насаживают на него ручку.

Это самый простой в изготовлении инструмент, и начать собирать набор токарных резцов для ручной работы можно именно с него.

Почти так же просто изготовить резец по дереву (мейсель) для токарного станка со скошенным лезвием. Им удобно обрабатывать торцы, обрезать круглые заготовки и формировать закругления.

Порядок изготовления:

  1. Заготовке придают форму будущего резца.
  2. Делают скос лезвия на угол 70-750.
  3. Выполняют окончательную заточку.
  4. Прикрепляют ручку.

Таким же образом делаются другие резцы со скошенным лезвием. Главное, что нужно запомнить: окончательная заточка резцов для токарного станка по дереву выполняется только после замеров.

Изготовление полукруглого резака

Стамески с полукруглым режущим краем удобны для формирования закругленных вымок, углублений и отверстий. Для изготовления такого резца на заготовке отмечают контур, потом по нему обрезают лишнее и производят заточку оконечника нужного радиуса. Подтачивайте режущий край аккуратно, чтобы он получился ровным.

Для профессиональной обработки древесины может понадобиться несколько стамесок с разным радиусом, чтобы можно было делать выемки любого размера.

Самодельный резец-желобок (рейер)

Желобчатая стамеска используется для очистки коры со ствола. С ее помощью удобно выполнять грубую обработку. Также желобком можно делать выемки при лобовом точении. Инструмент часто применяется при вырезании чаш разного диаметра.

Изготовить желобчатый резак (рейер) непросто, но возможно. Один из вариантов заключается в следующем:

  1. Из напильника выковывают заготовку нужной длины и ширины.
  2. Полученную плоскую заготовку кладут на полукруглую обжимку, установленную в отверстие на наковальне, сверху ставят полукруглую гладилку, по которой ударяют молотом. Это нужно для того, чтобы загнуть полотно вокруг продольной оси. Вместо гладилки можно использовать стальной прут.
  3. До закаливания черновой вариант рейера обтачивают под углом 45 градусов. Когда металл закалится, точить будет сложнее.
  4. Заготовку закаливают и дают остыть.
  5. Полотно помещают в печь для нагрева до 200 градусов. Через 20 минут достают и оставляют на открытом воздухе до остывания.
  6. Обрабатывают наружную и внутреннюю поверхности, выравнивая все неровности.
  7. Затачивают режущую кромку, предварительно выровняв ее перпендикулярно продольной оси.
  8. Насаживают ручку.

Инструмент готов. Лезвие можно сделать не прямым, а скошенным или фигурным, если предполагаются особые виды обработки, но для выполнения типичных операций хватит и одного рейера. По такому же принципу изготавливают любые другие самодельные резцы для токарного станка по дереву.

stanokguru.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
