Точеные изделия из дерева на токарном станке – сегментное, видео-инструкция по монтажу своими руками, точеные изделия, вазы, лавочки, балясины, ножки для стола, фото и цена

Содержание

шахматы, ваза, фото и видео

Содержание: [скрыть]

  1. Ваза
  2. Шахматы
  3. Делаем шкатулку

Если под рукой есть профессиональный инструмент, можно осваивать его возможности бесконечно. Так, например, обычная строительная токарка нередко используется в качестве основы для изготовления сувениров и различных декоративных изделий. Красиво сделанный деревянный подсвечник на токарном станке выглядит великолепно в классическом интерьере дома. Большая ваза, изготовленная из дерева способна поражать воображение. Иногда в руках опытного мастера обычная на первый взгляд чурка превращается в настоящий художественный шедевр. Как у них это получается? Что можно еще выточить самостоятельно?

Токарный станок по дереву позволяет делать не только строительные заготовки, но и различные декоративные изделия, которые призваны радовать глаз и демонстрировать возможности оборудования. Любые поделки из древесины очень практичны, им всегда найдется место в доме, поэтому можно смело поэкспериментировать и попробовать что-то сделать своими руками. Проще всего происходит точение вазы из дерева, легко может получиться кувшин, солонка и шкатулка для хранения всякой мелочи. Можно предложить сделать шахматы.

Ваза

Как можно сделать вазу на токарном станке? Для ее изготовления может понадобиться определенный инструмент. Кроме токарного станка необходимо взять резцы, рубанок, ножовка, линейка, циркуль, топор и пила, шлифовальные шкурки и стамеска.

Процесс точения вазочки предельно прост. Правда, необходимо отметить, что вазы бывают сложные по конфигурации и простые. Рассмотрим, как можно выточить несложный вариант.

  • Сначала пилою вырезается чурбачок, длиною в 10-20 см.
  • Его надо обязательно подработать рубанком, как с торцов, так и вдоль длины.
  • Устанавливается заготовка в патрон станка.
  • Станок включается и проверяется на предмет биения детали.
  • Если оно присутствует, необходимо провести выравнивание.
  • Производится снятие верхнего слоя древесины на глубину 1 см.
  • Снимается фаска под углом 45° с внешнего торца.
  • В заднюю бабку вставляется сверло.
  • Высверливается отверстие глубиною меньше длины заготовки на 3-5 см. То есть, определяется дно вазы.
  • Теперь с помощью резка, который называется косячок, вырезается полость изделия.

Так как вазочка может иметь разную форму: прямую, овальную и так далее, то соответственно и расточка верхней поверхности выдерживается точной формы. После чего производится шлифовка изделия снаружи и изнутри. Для чего используется наждачная бумага. Деревянное изделие снимается со станка, днище дорабатывается вручную с использованием рубанка и наждачки. После чего сувенир покрывается лаком.

Шахматы

Шахматы – фигурки маленькие, поэтому их изготовление требует определенного опыта и твердости руки токаря, а также его глазомера. Для изготовления фигуры вам потребуется небольшой чурбачок сечением 50х50 или 60х60 мм. Его с одной стороны формируют под более мелкое сечение, к примеру, 40х40 или 30х30 мм, как это показано на видео.

Этим меньшим концом заготовка вставляется и зажимается в патрон. Теперь необходимо резцом подрезать свободный торец болванки и прижать ее центром задней бабки. Снимается резцом слой древесины, чтобы заготовка стала круглого сечения. После чего можно приступать к изготовлению самой шахматной фигуры. Можно использовать традиционные формы, можно пофантазировать.

Внимание! Не рекомендуется в патрон вставлять четырехугольную чурку. При точении это вызовет серьезные нагрузки на режущий инструмент. Поэтому стоит заготовку подработать топором или рубанком, как показано на фото ниже.

Как только фигура будет полностью готова, ее надо отшлифовать, а в конце отрезать от прижимаемой части заготовки. Остается только вручную ее обработать лаком или покрасить в черный или белый цвет. Кстати, подсвечник из дерева изготавливается на токарном станке точно также. Его длина больше, а значит, необходима будет более длинная заготовка.

Делаем шкатулку

Шкатулка – не самый сложный элемент, который можно обточить на токарном станке. Но если это будет изделие с крышкой, то чертежи здесь потребуются обязательно. Ведь крышка должна войти в шкатулку и сесть на паз, то есть, крышка должна стать вровень с краем самого изделия.

Для изготовления шкатулки потребуется цилиндрическая заготовка, которая устанавливается в токарный станок. Главное, чтобы заготовка не доставала до станины.

  • Сначала снимается слой древесины полукруглым резцом, чтобы придать заготовке округлые формы.
  • Затем косячком нужно подработать поверхность, то есть, сделать ее гладкой.
  • После чего необходимо сформировать внутреннюю полость деревянного изделия. Для этого применяется узкий прямой резец. Одним проходом эту операцию не закончить, поэтому придется проводить ее ступенчато.
  • Используя треугольный резец, можно расширить внутреннюю полость до толщины стенок.
  • Дно шкатулки выравнивается прямым, но широким резцом. Им же делается паз для крышки.
  • Проводится шлифовка внутренних и наружных плоскостей.
  • Наносится лак сверху, воск изнутри.

Крышка изготавливается из того же материала, что и сама шкатулка. Просто для этого необходима тонкая заготовка, которая закрепляется в патроне деревообрабатывающего токарного станка. Сначала обработка проводится широким прямым резцом, то есть формируется внутренняя часть, она может быть плоской или вогнутой внутрь.

Обязательно производится шлифовка.

Затем формируется внешняя часть, для чего заготовку придется перевернуть. То есть, отрезается полуготовая часть крышки и уже почти готовой внутренней стороной устанавливается в патрон. Затем тем же резцом производится формирование внешней стороны крышки. Она также может быть плоской или выпуклой. В конце проводится шлифовка. После чего готовое изделие покрывается лаком.

В принципе, очередность изготовления сторон можно поменять, если на крышке будет ручка-держатель. Для этого придется взять заготовку потолще, чтобы точить ручку. Она может быть круглой, овальной или фигурной. Можно ручку изготовить, как отдельно выточенный элемент, и прикрепить ее на крышку шкатулки клеевым составом.

Диаметр крышки должен соответствовать диаметру внутреннего паза шкатулки. То есть, крышка должна свободно войти в паз.

Вот такие изделия можно делать своими руками на токарном станке по дереву. Самое сложное из вышеописанных декоративных предметов – это шкатулка. Здесь необходимо точно придерживаться размеров, особенно это касается толщины стенки. Сделали чуть тоньше, и появится большая вероятность, что она со временем лопнет. К тому же придется точно придерживаться диаметров крышки и паза на самой шкатулке. Если один из размеров не совпадет, то или крышка упадет внутрь шкатулки, или она окажется на крае изделия.

Поэтому при вытачивании на токарном станке самодельных поделок из дерева требуется внимание и аккуратность (работа ведь не грубая). Конечно, надо обязательно в процесс работы снимать размеры штангенциркулем.



derevo-s.ru

Изделия на токарном станке по дереву: видео, фото, чертежи

История обработки древесины на токарном станке насчитывает более 2 тысячелетий. Прогресс не стоит на месте, усовершенствуются инструменты и сам станок. Вместо 2 человек, как в самом начале токарного дела, обслуживается он одним мастером, а вращение детали задаётся при помощи электричества. По-прежнему, древесина располагает к творческому процессу, что позволяет мастерам своими руками создавать оригинальные элементы декора для интерьера, сувениры, деревянную посуду, резную мебель и многое другое.

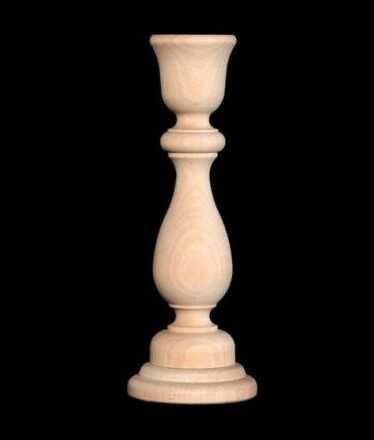

Точение подсвечника на токарном станке по дереву

Для изготовления своими руками банок из дерева под сыпучие продукты, цилиндрических шкатулок под украшения, матрёшек и прочих сувениров используется древесина с различными характеристиками плотности, хрупкости и показателями влажности. Прежде чем начать точение, необходимо рассчитать нагрузку, которую сможет выдержать взятый для работы вид древесины. Во многом от этого будет зависеть успех в производстве, особенно, если предполагается резкое сужение детали из дерева, например, для резной тонкой ножки. Небольшой просчёт с давлением резца на обрабатываемую деталь, и можно начинать всё сначала.

На токарном настольном станке с ручным типом обработки многое зависит от умения мастера – верности его руки и точности глазомера. Точение может вестись как вдоль, так и поперёк древесных волокон. При изготовлении деревянной посуды чертежи не обязательны. Красота глубоких мисок часто зависит от выбора древесины. Хвойные деревья имеют более ровные наросты годовых колец, что позволяет при равномерном точении по дереву, при совмещении центра ствола с осью вращения, создавать изделия с повторяющимся в периоде рисунком. Лиственные породы зависят от засушливости или влажности года, поэтому годовые кольца могут очень разниться между собой. Правда, для хранения овощей и фруктов в свежем виде, деревянные ёмкости из них менее эффективны, чем из хвойных ввиду меньшего содержания смол.

Чтобы ёмкость с крышкой закрывалась герметично, не следует пренебрегать чертежами. Чтобы сделать своими руками целый набор одинаковых емкостей, проще всего на основании чертежа и неоднократной сверки размеров создать трафарет. Работать с шаблоном можно лишь при наличии на токарном станке устройства для крепления резцов и копира. На таком станке своими руками можно не просто создавать единичные изделия, но и поставить на поток выпуск наборов предметов деревянной домашней утвари.

Точение таких изделий как балясины для украшения крыльца и лестницы, постройки беседки, лучше чтобы на токарном станке был копир  — это более надёжно, чем надежда на собственный глазомер. Каким бы умелым ни был мастер и насколько хорошо не владел резцом, более надёжно, чем по копиру, воспроизвести предыдущее изделие не удастся. Для мастеров отлично владеющих резцом нет никаких преград для создания на токарном станке своими руками многослойной резьбы, которая станет достойным украшением мебели – спинок стульев, изголовий кроватей.

Отдельным видом искусства можно считать точение картин и ликов святых – это способны сделать мастера высокого класса, способные мыслить объёмами и создавать многослойные копиры. Менее сложно в плане перенесения задуманного рисунка на деревянную заготовку при помощи станков оснащённых ЧПУ. Для выпуска единичного изделия времени понадобится много. Точение резной картины на станке с ЧПУ отличается от ручной резьбы по дереву отсутствием физических усилий со стороны мастера. В отличие от человека, у станка «рука» не дрогнет – все элементы будут произведены в соответствие с заложенной программой.

Для детских площадок даже в городах всё чаще устанавливают не металлические игровые площадки, а деревянные. Дерево даёт больший полёт фантазии мастерам. Изготавливая качели для своих детей и внуков, многие вспомнят лошадок на гнутых полозьях. На домашнем токарном станке можно произвести точение отдельных элементов такой игрушки-качалки, после чего при помощи столярного клея собрать игрушку воедино.

Своими руками из дерева можно сделать на обычном токарном станке с дополнительным креплением – планшайбой, резную шкатулку. Выбрав подходящий узор или орнамент, его необходимо перенести на плоские заготовки крышки и стенок при помощи карандаша и копировальной бумаги. Резка орнамента проводится ручным инструментом. Нанесение декоративной резьбы на округлые или цилиндрические шкатулки также производится ручным инструментом, только крепиться заготовка может в шпинделе без зажима задней бабкой, которая будет создавать помехи при нанесении вертикальных элементов рисунка на горизонтально закреплённую на станке деталь.

Особенность изготовления сувениров на токарном станке состоит в том, что сначала выполняются все действия по созданию внешнего и внутреннего силуэтов изделия, наносится украшающая резьба, только после этого происходит отделение готового предмета от общего объёма заготовки.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Поделки на токарном станке по дереву: фото, видео и чертежи

Деревянные поделки и посуда очень красивы и многие до сих пор используют ее в быту. С давних времён умельцы вытачивали такую посуду. Чтобы показать всю красоту дерева, его обрабатывали не вдоль волокна, а в поперёк. При этом выразительно выделялся древесный рисунок.

В статье будут рассмотрены несколько мастер-классов по изготовлению поделок на токарном станке.

Ваза из дерева на токарном станке

Инструменты:

  • Токарный станок, можно и самодельный.
  • Различные резцы, их можно изготовить самостоятельно. Фото и видео технологии изготовления таких легко можно отыскать в интернете.
  • Рубанок.
  • Ножовка.
  • Циркули, линейки.
  • Топор, пила.
  • Дрель, сверла.
  • Шлифовальные шкурки, напильники, стамеска.
  • Масло, не токсичный лак, кисти.

Технологический процесс изготовления:

  1. Отпилите чурбачок по длине около 20 см. Расколите его на две половины.
  2. По дереву на месте раскола пройтись рубанком.
  3. Затем следует вымерять центр круга и начертить окружность.
  4. На следующем этапе отпилите на заготовке углы и торцы (угол 45°).
  5. Просверлите отверстие, в точке, отмеченной центром окружности, глубиной 10 мм, диаметр — 5 мм.
  6. Закрепить заготовку в станке.
  7. С помощью резца-косячка выточить в заготовке полость. Не задевая стержень технологический.
  8. С внешней стороны поделки провести обработку, придать чашеобразную форму.
  9. Окончательно зачистить полость изделия.
  10. Провести шлифовку по дереву внешнюю и внутреннюю.
  11. Изделие снимается, на станке работ уже не будет. Обрабатывается днище вазы.
  12. Стержень срезается, и место среза зашлифовывается.
  13. Снаружи покрыть вазу лаком по дереву, внутренняя часть протирается маслом подсолнечника.

Сейчас мастера публикуют много фото и видео материалов о резьбе по дереву, поэтому выбрать вид и форму изделия не составит труда.

https://www.youtube.com/watch?v=knemzdYI9mc

Шкатулка-солонка из дерева

Материалы и инструменты:

  • Дерево акации.
  • Резцы — самодельные из обычных напильников.
  • Ножовка.
  • Наждачная бумага.
  • Воск, лак.

Этапы изготовления солонки на токарном станке:

  1. Возьмите деревянную заготовку цилиндрической формы закрепите на станке (токарном). Почему отдано предпочтение дереву акации. Потому что его древесина имеет декоративный светло-зеленый оттенок, а после шлифовки отдаёт перламутром. Посмотрите фото других видов древесины, может вам нравятся более тёмные оттенки.
  2. Сначала округлить чурбачок, сняв грани полукруглым резцом.
  3. Затем с помощью резца-косяка сделать более гладкое закругление, и нанести углубления для декоративных бандажей солонки.
  4. Срезать с двух сторон от углублений, чтобы получились выпуклости, и закруглить грани.
  5. На следующем этапе вырезать внутреннюю часть шкатулки. При помощи прямого узкого резца делать углубление без резких движений, ступеньками уходя вглубь. Подойдите к этому процессу старательно, хорошо, если посмотрите видео такой работы.
  6. Треугольным резцом, движением центр — край, плавно расширить полость до самого дна.
  7. С помощью широкого прямого резца выровнять дно, сделать паз для крышечки.
  8. Наждачной бумагой зашлифовать дно и стенки поделки.
  9. Ножовкой срезать изделие со станка. Можно это сделать когда включен станок, движением ножовки от себя к детали. Не доведя до конца, остановите станок и срежьте заготовку.
  10. Для отделки сверху покрыть шкатулку- солонку лаком, внутри — воском.

Изготовление крышки для шкатулки солонки

Материалы и инструменты:

  • Дерево акации.
  • Резцы — самодельные из обычных напильников.
  • Ножовка.
  • Наждачная бумага.
  • Воск, лак.

Этапы работы:

  1. Здесь представлена технология изготовления куполообразной крышки, но на фото и видео различных мастеров вы можете научиться точить другие виды крышек. Итак, крышечку следует подогнать по размер солонки.
  2. Внутренность крышки формируется при помощи полукруглого резца.
  3. Потом сформировать наружную часть крышки и ручку.
  4. Зачистить крышечку наждач и вскрыть лаком.

Поделки по дереву не очень сложные, но требуют практики и точности движений, смотрите фото и видео мастер-классов других мастеров и сможете открыть для себя новые техники и стили.

https://www.youtube.com/watch?v=bS5BjRHCBis

minigift.ru

изготовление сегментной вазы "Греческий мотив" – Ярмарка Мастеров

Весь процесс сегментарного точения на токарном станке уже давно известен,тем кто этим интересуется,и отработан.Но тем не менее, мне хочется об этом рассказать.

Насмотревшись на зарубежных сайтах, как тамошние мастера творят всякие токарно-сегиентарные чудеса, решил и я создать нечто подобное.По правде-то сказать, и у нас таких же умельцев хватает,только вот делятся своим умением, к сожалению, не все.То ли время не хватает, то ли желания, то ли желания, а может и стесняются. А я вот(хоть человек по натуре и стеснительный), решил таки показать,как у меня это получалось.

Для изготовления такого типа  изделий, да и вообще, для сегментарного точения,нужны контрастные, по цвету породы деревьев.В наших северных краях выбор таких деревьев не богат.Береза,черемуха,осина,ольха,хвойные. Но была у меня сухая сувель березы, а так же одна плашка заморского шоколадного дерева Че, и запасы шпоны разных пород дерева.Ель, сосну и лиственницу из-за крупности слоев и невыразительног цвета я сразу исключил из списка.Ольху,из-за мягкости тоже.Остались черемуха,береза,сувель,шпон и дерево Че.Ну очень твердая и тяжелая древесина у этого Че!.Но какое красивое!Прямо шоколадка.

И вот, задумал я сделать из всего этого "богатства" вазу с греческим орнаментом.Нарисовав проект будущей вазочки и с помощью одной замечательной програмки,которую на одном из сайтов ,любезно предоставил для свободного пользования один замечательный молдавский мастер Михай Апостол ,расчитав размеры сегментов будущей вазы,я приступил к делу.

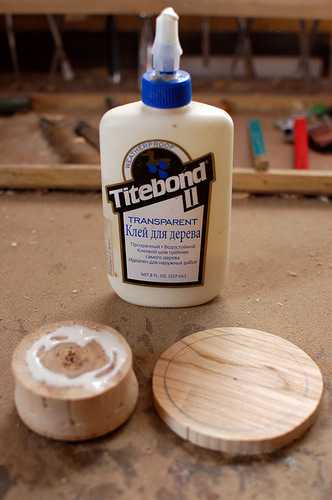

В начале я выпилил круглое донышко будущей вазочки и приклеил к обрезку кругляша,оставшемуся от прежних токарных работ.Это для того,что бы было за что зажимать в токарный патрон будущее изделие.

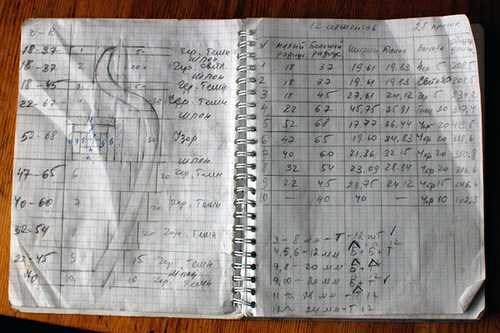

Прогнав под  размер,по толщине,на рейсмусе материал и выставив нужный угол,при помощи нехитрого приспособления к циркулярке, я напилил сегментов

Получилось их 240 штук!

И началась многочасовая и кропотливая работа по сборке этих "пазлов".

Для орнамента я использовал сувель березы и то самое шоколадное дерево

Потом принялся за сборку сегментов покрупнее. Для этого нужно было каждый сегментик отшлифовать края.От точности углов зависит вид будущего изделия.Кстати и при сборке греческого орнамента,шлифоватьприходилось каждую склееную пару.

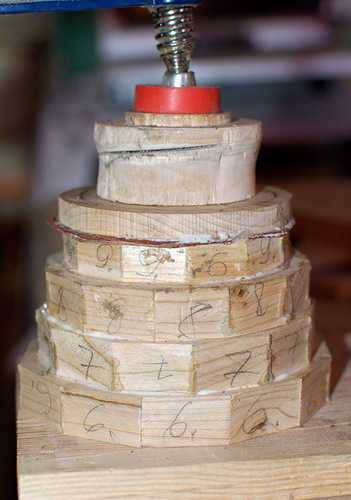

Потом все кольца склеивались в стянутых хомутами положениях . Хоть "Титебонд" и крепкий клей,но для подстраховки я оставлял сохнуть на сутки.Что б не разлетелись эти кольца во время точения на станке.

Следущий этап-опять шлифовка, но уже плоскостей.Ох,бедные мои пальцы.Досталось им от воздействия наждачки(((

Потом половина будущего "пирога"склеивалась зажатой в струбцине.И опять на сутки.

И в станок, для предварительной обработки снаружи, а главное внутри,потому что потом трудно будет добираться до внутренности. Горлышко-то узкое предпологалось делать у вазочки.

Следущим этапом -приклеивалось кольцо с орнаментом,уже прямо на станке,поджав задней бабкой.И опять расточка внутри,при помощи самодельного люнета.(Для тех кто не знает-Это,такое,металическое большое кольцо,с колесиками от роликов,внутри). Очень нужное приспособление для точени внутренних полостей,предохраняя вращающуюся ,в токарном станке,деталь вылетания из патрона,а собственное тело от всяких неприятных и несчастных случаев.

Обточив кольцо с орнаментом,приклеиваем  вторую,предварительно склееную из оставшихся колец, часть "пирога" и тоже обтачиваем сначала снаружи,а потом внутри.

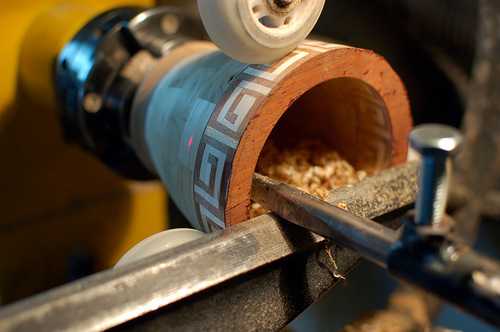

Вот с внутренней выборкой самое сильное мучение  и начинается.Точишь,ведь,практически вслепую!Часто бывало,что вот эта завершающая работа,по выборке внутренности ваз,губила все дело.Сводя на нет весь труд, материалы и время.Но тут приходит на помощь лазерная указка,выставленная по резцу.На фото видно слева на горлышке красное светящееся пятно.Это как раз от указки.Хотя и это не всегда спасает от неудач.Приспособления мои,все,сплошь самодельные и несовершенные

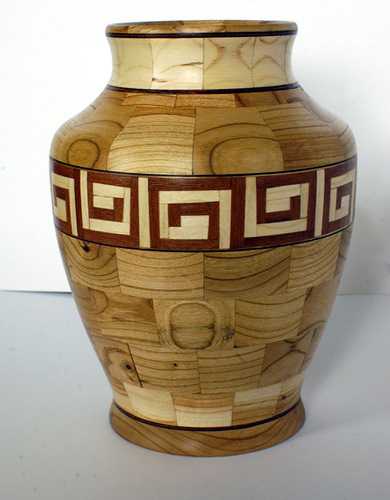

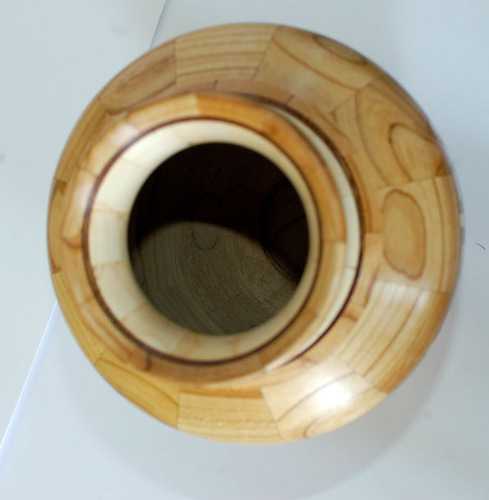

И вот оно,это долгожданное чудо!

А на днях, эта красота нашла своего хозяина,что не может меня не радовать.

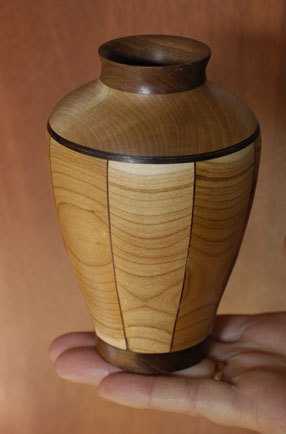

До этого были и другие работы,но не с таким большим колличеством деталей и тоже -нашли своих ценителей.

www.livemaster.ru

Токарная обработка дерева — деревообработка на токарном станке

В старину красивые вещи из дерева могли делать только мастера своего дела при помощи ручного инструмента, но когда был изобретён современный токарный станок, и его приспособили для столярных работ, положение дел изменилось. Теперь любой человек, изучивший азы работы на станке, способен, используя точение дерева, создавать почти произведения искусства.

В последние годы деревообработка стала не только производством каких-либо деревянных изделий на предприятиях, но и увлечением многих тысяч любителей выточить поделку из дерева на своём личном токарном станке для деревообработки.

Если делать какую-либо деталь из дерева ручным инструментом, то такое занятие займёт много времени, ту же самую поделку на станке можно сделать гораздо быстрее, и даже качественней. Вручную красивые вещи из дерева может сделать только мастер своего дела, но любой желающий может освоить азы такого ремесла как токарная обработка дерева, и у него будут получаться весьма красивые поделки. Попробуем немного рассказать об этом ремесле.

Устройство и принцип работы токарного станка по дереву

Основные узлы токарного станка по дереву

Главное отличие токарного станка по дереву от его собрата, на котором обрабатываются заготовки по металлу, заключается в том, что у него вместо механического устройства для подвода резца к обрабатываемой детали установлен подручник — приспособление для упора стамесок.

Токарный станок для деревообработки устроен несложно. На станине устройства располагаются передняя и задняя бабки. В передней бабке расположен шпиндель, в него вставляют разные приспособления, с помощью которых крепится левый конец деревянной заготовки. Задняя бабка служит для упора правого конца длинной заготовки. Между левой и правой бабкой устанавливается подручник, который служит для упора инструмента, которым будет обрабатываться заготовка.

Шпиндель приводится в движение электродвигателем. Скорость вращения может регулироваться. Кстати, некоторые токарные работы можно исполнять на фрезерных станках, но об этом рассказ должен быть в отдельной статье.

Заготовка закрепляется в патроне, который установлен на шпинделе. Потом она поджимается задней бабкой. Если устройство подпора задней бабки неподвижное, то его перед установкой заготовки смазывают машинным маслом. Прежде чем начинать устанавливать заготовку, нужно в ней точно вычислить и отметить центр. Его проще всего найти, если воспользоваться угловым центроискателем. Если заготовка будет закреплена не по центру, то при вращении шпинделя это вызовет её «биение», и качественно выточить деталь не удастся.

Выбор материала и его подготовка

Породы дерева

Дерево — податливый материал для изготовления самых разных поделок. Тем не менее, нужно учитывать, что не все породы дерева одинаково легко поддаются токарной обработке. Легче всего на токарном станке обрабатываются заготовки из ореха, граба, бука, липы, березы и груши. Хвойные породы, а также дуб и ясень поддаются точению значительно труднее. Подбирая материал для заготовки, следует выбирать такие болванки, на которых нет трещин, выпадающих сучков, просмолок и прочих дефектов.

Следует учесть, что разные породы дерева имеют свою внутреннюю неповторимую красивую текстуру. Зная, какая у каждого из видов деревьев внутренняя текстура, легче подбирать необходимую болванку для изготовления той или иной поделки. Из ореховой древесины можно выточить красивую пудреницу, круглую шкатулку, а из дерева акации получается великолепная солонка. Текстуру дерева нужно учитывать при выточке того или иного изделия.

Прежде чем поставить болванку на токарный станок, нужно как можно больше подогнать её размер под будущее изделие ручным инструментом, например, топором. Толстое полено незачем устанавливать в центры, если предстоит выточить тонкую деталь. Его следует обтесать. Если заготовка в сечении имеет квадратную форму, то углы тоже можно срезать ручным инструментом, придав болванке более округлую форму.

Приспособления для крепления деревянной заготовки

Наиболее часто употребляемое приспособление для крепления болванки — поводковый патрон. Чаще всего для токарных работ по дереву используется два вида таких приспособлений.

Схема патрона с зубцами

Первый вариант такого устройства — патрон с зубцами. Крепится заготовка в таком приспособлении следующим образом: следует просверлить небольшое отверстие в отмеченном центре болванки, вставить в него центральный зуб патрона, конечно, предварительно сняв его (патрон) со шпинделя, после чего следует слегка ударить по хвостовику приспособления, тем самым вгоняя остальные зубцы в древесину.

Таким способом размечается место установки болванки в патрон. Устанавливаем его на шпиндель, после чего устанавливаем заготовку согласно разметке, поджимаем пинолью задней бабки — можно начинать точение дерева.

Второй вариант поводкового крепления деревянной болванки — использование планшайбы. Такое приспособление представляет собой металлический круглый диск. В середине расположено отверстие для надевания и крепления на шпинделе токарного станка.

По всей площади диска в правильном порядке располагаются сквозные отверстия. Через эти отверстия болтами или шурупами (саморезами) заготовка и крепится к планшайбе. Предварительно нужно отметить центр заготовки, а потом её устанавливать. Без использования планшайбы не обойтись, когда требуется точение дерева торца заготовки, и задней бабкой для упора уже не воспользоваться.

Инструмент для точения дерева

Чаще всего для обработки древесины на станках используются токарные стамески. По сравнению с обычными стамесками токарные имеют более удлинённые ручки, их резцы изготавливаются только из высококачественной инструментальной стали. То есть стамеска состоит из двух частей — ручки и, насаженного на неё, металлического полотна с заточенным под определённым углом или обоюдоострым лезвием.

Для разных задач существуют разные типы стамесок. Новичку в токарных делах для того, чтобы начать работать с деревом, достаточно научиться владеть вот этими двумя стамесками:

Стамески для токарных работ

  • рейером — у этой стамески полукруглое лезвие, которое изготавливается из толстой пластины, она предназначена для черновой обтачки заготовки;
  • мейселем — этот вид стамесок предназначен для чистовой обработки детали, лезвие заточено наискось, причём с обеих сторон.

Большую часть остальных типов токарных стамесок причисляют к фасонным инструментам. Ими придаётся окончательный вид выточенной детали. К примеру, на выточенной солонке можно вырезать декоративные канавки. Вот некоторые виды таких стамесок:

  • стамеска-крючок — таким резцом можно выточить в торце заготовки углубление;
  • стамеска-гребёнка — с её помощью можно нарезать внутреннюю и внешнюю резьбу или же нанести множество декоративных канавок;
  • стамеска-кольцо — ею можно делать то же самое, что и при помощи крючка.

Видов фасонных резцов существует великое множество. Опытные токари под конкретную задачу придумывают свои резцы, и изготавливают их сами.

Резцы для точения древесины

Технология работы на токарном станке

Желательно, чтобы рабочее место перед токарным станком было оборудовано для конкретного работника — под его рост. Обрабатываемая деталь должна находиться на уровне локтя. Прежде чем начать работать, токарь должен занять устойчивую и удобную стойку перед станком.

Деревянную заготовку нужно надежно закрепить либо в центрах, либо на планшайбе. Дальше следует подвести подручник поближе к заготовке, провернуть вал с болванкой — она не должна его задевать. Верхняя часть подручника должна располагаться миллиметров на пять ниже оси вращения.

Теперь можно запустить двигатель. Чем более чистовая работа производится, тем больше должна быть скорость вращения шпинделя. Упираем тело полотна стамески в подручник, медленно приближаем резец к вращающейся заготовке. Снимать стружку надо тонким слоем, нельзя позволять резцу глубоко проникать в тело болванки — это небезопасно. Одной рукой держат полотно стамески, а другой — её рукоять. Желательно плотно прижимать локоть к телу, таким манером создается более сильный и неподвижный упор.

Соблюдение правил безопасности при работе на токарном станке — обязательное условие

Не освоив правила безопасности работы на станке, не стоит и подходить к нему, иначе работник может здоровье потерять, а не получить удовольствие от классно изготовленной детали. Основные требования безопасности при проведении токарных работ по дереву изложены ниже:

Техника безопасности

  • токарь должен быть одет в спецодежду, которая должна быть плотно застёгнута на все пуговицы;
  • волосы должны быть убраны в головной убор;
  • обязательно надевание защитных очков и опускание защитного экрана;
  • ручки стамесок не должны иметь трещины;
  • заготовка должна быть надёжно закреплена в патроне;
  • заготовка не должна иметь повреждений;
  • станок должен быть заземлен;
  • все настроечные манипуляции (замер размера, пододвигание подручника к детали и т. д.) должны выполняться при выключенном станке.

Существуют и другие пункты требований по безопасности, которые могут быть изложены либо в производственной инструкции, либо в документации завода-изготовителя токарного станка.

Видео по теме: Точение изделий из дерева на токарном станке

promzn.ru

Токарные работы по дереву: ремесло или искусство

В этой статье мы познакомим вас с основными правилами изготовления изделий, которые можно своими руками выточить на токарном станке. Токарные работы по дереву - это художественная обработка древесины, начиная от подсвечников и заканчивая балясинами для лестничных пролетов. Процесс вытачивания достаточно сложный и состоит из нескольких составляющих: выбора заготовки и инструмента, определения скорости вращения заготовки, непосредственно вытачивания и последующей отделки. Иногда готовое изделие требует обработки лаком, промежуточной полировки и просушки. Но сначала выбираем заготовку. Правила несложные, первым делом необходимо определить размеры изделия в готовом виде.

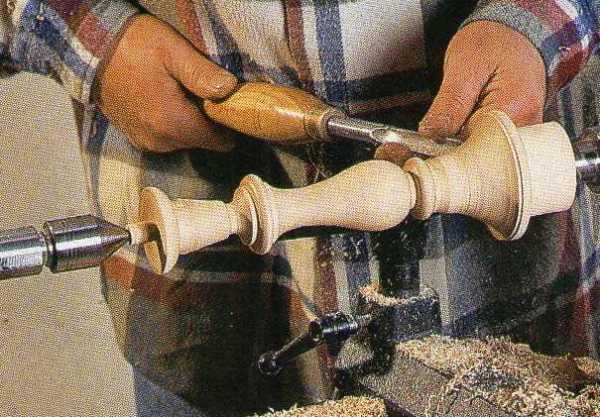

Предположим, нам нужно выточить подсвечник. Есть чертеж, где указаны все размеры, длина - 45 мм, диаметр - 48 мм у основания, и 35 мм - диаметр верхушки, куда будет вставляться свеча. Заготовка подбирается с расчетом – длина плюс 8 см, если ваш токарный станок по дереву оснащен кулачковым патроном, и длина плюс 4 см, если шпиндель станка с планшайбой. Толщина заготовки должна быть с запасом в 20 мм, то есть при заданном диаметре 48 мм, заготовка понадобится диаметром 68-70 мм.

Большое значение имеет сорт древесины, из которой вы будете вытачивать подсвечник. Дело в том, что токарная обработка древесины возможна только при использовании твердых сортов. Хвойные породы категорически не подходят, о них можно сразу забыть. Хорошо поддаются токарной обработке: бук, ясень, груша, яблоня, вишня, дуб, граб, орех и другие примерно той же твердости. Помимо твердости, имеет значение текстура материала. Токарные работы по дереву дают хорошие результаты, если древесина красива. Однотонные сорта в готовом изделии не будут смотреться. Например, бук, граб и груша обладают текстурой со слабовыраженным рисунком, а ясень, яблоня и орех, наоборот, отличаются очень интересным, ярким рисунком, особенно на поперечном и диагональном срезе.

Но особенно красива текстура взрослого дерева белой акации, рисунок в разводах напоминает знаменитый камень малахит, к тому же древесина акации тоже зеленого цвета. Хорошей текстурной привлекательностью обладают некоторые арфриканские сорта. Например, паддук настоящего красно-кирпичного цвета, сорт Кевазинго имеет темно-шоколадный оттенок, а древесина макоре цвета кофе с молоком. Самая благородная расцветка у древесины палисандра, на словах эту текстуру передать сложно. Токарные работы по дереву возможны на любом твердом материале, и выбор древесины всецело за вами.

Устанавливаем нашу заготовку в станок, один конец зажимаем в кулачки, а другой конец подпираем центром задней бабки. Центр может быть вращающимся или неподвижным, в любом случае его носик надежно поддержит будущий подсвечник. Но все же необходимо время от времени поджимать задний упор, не забывая, что токарные работы по дереву на дому требуют повышенного внимания и аккуратности, чтобы случайно из станка не вылетела заготовка. Далее выбираем скорость вращения. Для вытачивания изделия диаметром 38 мм оптимальной будет скорость вращения шпинделя 350 – 450 оборотов в минуту. Для шлифовки и полировки изделия скорость нужно будет увеличить примерно в два раза.

Сначала необходимо проточить заготовку по всей длине так, чтобы выровнять ее поверхность и получить правильный гладкий цилиндр. Безупречная ровная поверхность нужна для разметки. Все размеры с чертежа переносим на поверхность заготовки. Для этого отмеряем все обозначенные длины и наносим карандашом метки. Затем запускаем станок и на вращающейся детали прикладываем карандаш в отмеченных точках, получаем ровные круговые границы. После этой операции можно начинать вытачивать изделие. Но при этом необходимо постоянно контролировать процесс, лучше лишний раз промерить, чтобы не ошибиться в расчетах. Токарные работы по дереву - дело увлекательное и творческое, при правильном подходе может доставить массу удовольствия.

fb.ru

Точение дерева на токарном станке - мое новое хобби


    Токарные работы по дереву меня привлекают давно. Всегда нравились вещи, выполненные на токарном станке. Помню, как ещё во время учебы в средней школе, классе в 5-6-м  учитель сначала показал нам приемы работы, а потом дал самим немножко  поработать  на станке, тогда единственном на всю школьную мастерскую. Очень понравилось, как из под резца вылетала деревянная стружка,  а из бруска прямоугольного сечения возникала круглая вещь.
   Сейчас в нашей средней школе есть кабинет, в котором стоит около десятка школьных токарных станков по дереву и современные ребятишки с удовольствием на уроках труда вытачивают  свои первые токарные поделки - толкушки, балясины, подсвечники.  Желающие по вечерам могут ходить на кружок и там совершенствовать свои навыки, но вот только желающих-то стало сейчас раз, два, и обчелся. Большинство предпочитает проводить время за компьютером, а не за токарным станком.
    Позднее, после школы я несколько месяцев был учеником токаря в местной совхозной мастерской, только не по дереву, а по металлу, а позднее получил и 3- разряд. но и тогда мне очень хотелось поработать с деревом и я даже однажды, оставшись один на всю мастерскую в ночную смену и выполнив задание мастера по изготовлению болтов и гаек для тракторов, поставленных на ремонт, выточил из березы рукоятку для своей самодельной зимней удочки на своем токарно-винторезном станке.
  А потом, перед самым призывом в армию месяца два с половиной мне довелось ещё поработать и токарем по дереву, правда токарем-копировальщиком. На простейшем токарном станке по дереву я точил рукоятки для кистей, которые поставлялись на щетино-щеточную фабрику в г. Великий Устюг. Рукояток за смену надо было выточить 1400 штук и работа эта была очень однообразная - заготовил (напилил на торцевой пиле нужные по длине заготовки уже предварительно высушенные в сушилке), вставил в патрон  станка, включил его, провел рукояткой резец, вставленный в держатель по копиру, зачистил наждачкой, проведя пару раз туда-сюда по заготовке и отрезал готовую ручку для кисти нажатие рукой на ещё одну рукоятку, в которую вставлено  ножовочное полотно по металлу.
  И так раз за разом, только успевай бросать готовые рукоятки в большой ящик, из которого их потом забирала женщина-контролер, проверявшая  качество, - соответствие размерам и чистоту обработки. Норму я начал выполнять примерно через неделю после того, как приступил к работе после  инструктажа по технике безопасности и пары уроков, которые мне преподал один из опытных токарей. Он же научил затачивать и резец на наждаке и доводить его на мелкозернистом оселочке. А к концу своей работы на этом предприятии я уже точил за смену и по 2000 рукояток, настолько все движения стали отработаны до автоматизма. А вот выточить что-то интересное и красивое из дерева в тот период мне снова не удалось. Токарно-копировальный станок не предназначен для этого.
Потом были долгие годы армейской службы, переезды с места на место (9 раз пришлось сменить место службы и переезжать вместе с семьей), поэтому было не до токарных работ.
  Был ещё один момент, когда "руки прямо чесались" и хотелось заняться токарным ремеслом.  - Во время учебы в Германии познакомился с немцем-преподавателем в военном институте иностранных языков, который дома в свободное время "токарил" - изготавливал на токарном станке для продажи очень красивые вещи, в том числе и традиционных немецких деревянных щелкунчиков. Его поделки  раскрашивала супруга и они очень бойко торговали особенно перед новогодними и рождественскими праздниками. Но тогда мне тоже было некогда поближе познакомиться с его ремеслом, а уж тем более самому попробовать что-то выточить....
 И вот только сейчас, на пенсии появилась возможность иногда позаниматься тем делом, которое нравилось всегда.
  В общем, кое-какой опыт токаря по дереву у меня есть, желание тоже, поэтому буду пробовать и учиться.  Наряду с резьбой по дереву это теперь будет  мое новое хобби.
  Что касается теоретической подготовки, то я прочитал несколько интересных  статей в Интернете, посмотрел несколько видеороликов, снятых специально для начинающих токарей по дереву.  Планирую рассказать здесь, на страничках сайта о том, как идут дела по освоению секретов токарного ремесла и законспектировать в специальном разделе  "Токарное дело" из разных источников основные моменты, которые могут пригодиться таким же, как и сам, начинающим токарям по дереву.

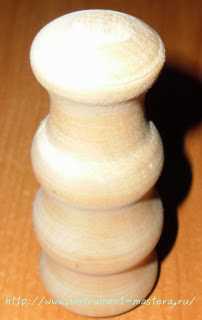

  Ну, а если  потом появятся какие-то поделки, выполненные на токарном станке, то буду также размещать их на этой же страничке сайта. А в самом верху фото моей первой токарной поделки. Это просто "проба пера": когда установил и настроил свою токарную приставку, сразу же захотелось её испытать. Нашел  березовое полено и попробовал немножко поработать разными резцами. Не знаю пока, что это такое получилось, но оставлю на память, как первое свое "произведение". Наверное, сделаю из этой штуки ручку для какого-нибудь инструмента для своей мастерской. Вроде бы всё работает нормально. Надо будет ещё только как следует заточить резцы и можно будет начинать работать.



www.instrument-mastera.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
