Точение на токарных станках по дереву: сегментное, видео-инструкция по монтажу своими руками, точеные изделия, вазы, лавочки, балясины, ножки для стола, фото и цена

Содержание

Изделия на токарном станке по дереву: видео, фото, чертежи

История обработки древесины на токарном станке насчитывает более 2 тысячелетий. Прогресс не стоит на месте, усовершенствуются инструменты и сам станок. Вместо 2 человек, как в самом начале токарного дела, обслуживается он одним мастером, а вращение детали задаётся при помощи электричества. По-прежнему, древесина располагает к творческому процессу, что позволяет мастерам своими руками создавать оригинальные элементы декора для интерьера, сувениры, деревянную посуду, резную мебель и многое другое.

Точение подсвечника на токарном станке по дереву

Для изготовления своими руками банок из дерева под сыпучие продукты, цилиндрических шкатулок под украшения, матрёшек и прочих сувениров используется древесина с различными характеристиками плотности, хрупкости и показателями влажности. Прежде чем начать точение, необходимо рассчитать нагрузку, которую сможет выдержать взятый для работы вид древесины. Во многом от этого будет зависеть успех в производстве, особенно, если предполагается резкое сужение детали из дерева, например, для резной тонкой ножки.

Небольшой просчёт с давлением резца на обрабатываемую деталь, и можно начинать всё сначала.

На токарном настольном станке с ручным типом обработки многое зависит от умения мастера – верности его руки и точности глазомера. Точение может вестись как вдоль, так и поперёк древесных волокон. При изготовлении деревянной посуды чертежи не обязательны. Красота глубоких мисок часто зависит от выбора древесины. Хвойные деревья имеют более ровные наросты годовых колец, что позволяет при равномерном точении по дереву, при совмещении центра ствола с осью вращения, создавать изделия с повторяющимся в периоде рисунком. Лиственные породы зависят от засушливости или влажности года, поэтому годовые кольца могут очень разниться между собой. Правда, для хранения овощей и фруктов в свежем виде, деревянные ёмкости из них менее эффективны, чем из хвойных ввиду меньшего содержания смол.

Чтобы ёмкость с крышкой закрывалась герметично, не следует пренебрегать чертежами. Чтобы сделать своими руками целый набор одинаковых емкостей, проще всего на основании чертежа и неоднократной сверки размеров создать трафарет.

Работать с шаблоном можно лишь при наличии на токарном станке устройства для крепления резцов и копира. На таком станке своими руками можно не просто создавать единичные изделия, но и поставить на поток выпуск наборов предметов деревянной домашней утвари.

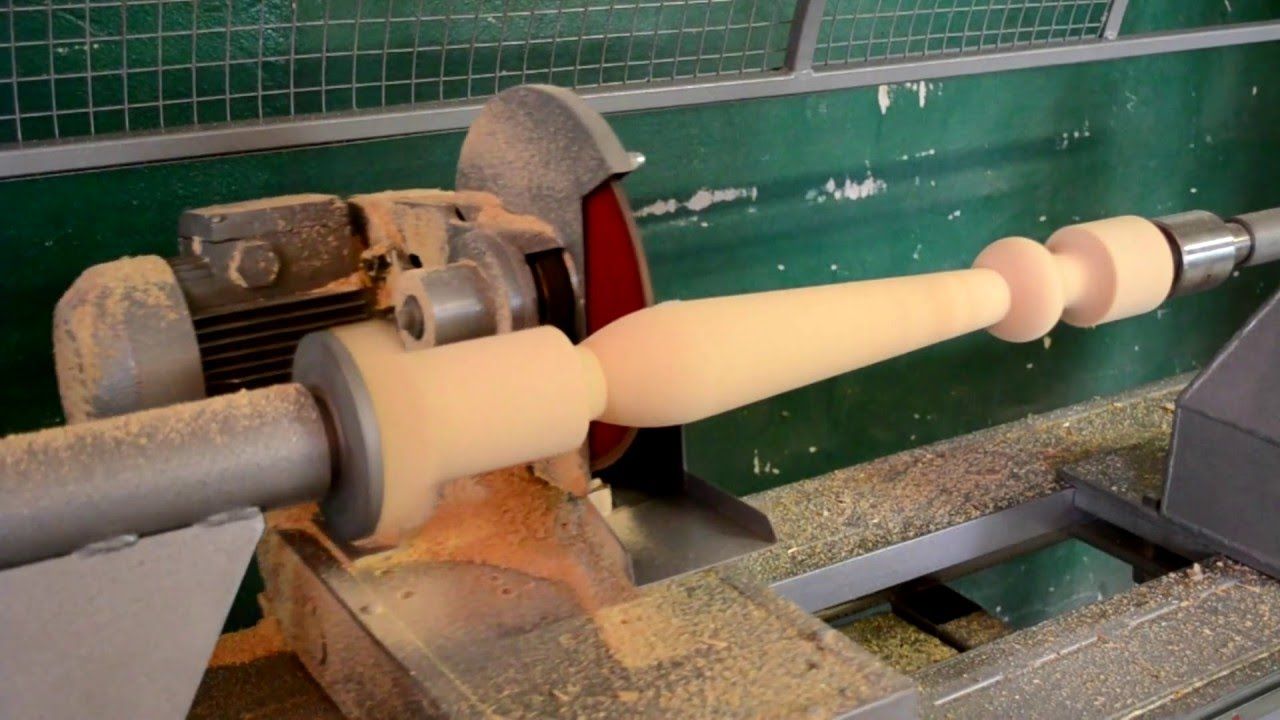

Точение таких изделий как балясины для украшения крыльца и лестницы, постройки беседки, лучше чтобы на токарном станке был копир  — это более надёжно, чем надежда на собственный глазомер. Каким бы умелым ни был мастер и насколько хорошо не владел резцом, более надёжно, чем по копиру, воспроизвести предыдущее изделие не удастся. Для мастеров отлично владеющих резцом нет никаких преград для создания на токарном станке своими руками многослойной резьбы, которая станет достойным украшением мебели – спинок стульев, изголовий кроватей.

Отдельным видом искусства можно считать точение картин и ликов святых – это способны сделать мастера высокого класса, способные мыслить объёмами и создавать многослойные копиры.

Менее сложно в плане перенесения задуманного рисунка на деревянную заготовку при помощи станков оснащённых ЧПУ. Для выпуска единичного изделия времени понадобится много. Точение резной картины на станке с ЧПУ отличается от ручной резьбы по дереву отсутствием физических усилий со стороны мастера. В отличие от человека, у станка «рука» не дрогнет – все элементы будут произведены в соответствие с заложенной программой.

Для детских площадок даже в городах всё чаще устанавливают не металлические игровые площадки, а деревянные. Дерево даёт больший полёт фантазии мастерам. Изготавливая качели для своих детей и внуков, многие вспомнят лошадок на гнутых полозьях. На домашнем токарном станке можно произвести точение отдельных элементов такой игрушки-качалки, после чего при помощи столярного клея собрать игрушку воедино.

Своими руками из дерева можно сделать на обычном токарном станке с дополнительным креплением – планшайбой, резную шкатулку. Выбрав подходящий узор или орнамент, его необходимо перенести на плоские заготовки крышки и стенок при помощи карандаша и копировальной бумаги.

Резка орнамента проводится ручным инструментом. Нанесение декоративной резьбы на округлые или цилиндрические шкатулки также производится ручным инструментом, только крепиться заготовка может в шпинделе без зажима задней бабкой, которая будет создавать помехи при нанесении вертикальных элементов рисунка на горизонтально закреплённую на станке деталь.

Особенность изготовления сувениров на токарном станке состоит в том, что сначала выполняются все действия по созданию внешнего и внутреннего силуэтов изделия, наносится украшающая резьба, только после этого происходит отделение готового предмета от общего объёма заготовки.

Технология точения древесины на токарном станке

1. Технология точения древесины на токарном станке

2. Правила безопасности

Не включать станок без разрешения учителя.
Надежно крепить заднюю бабку станка.
Перед установкой на станок проверить заготовку,
чтобы она не имела трещин.

Надежно крепить заготовку в специальном
приспособлении и центре задней бабки токарного
станка.
Перед работой на токарном станке подготовить
рабочее место: убрать все лишнее со станка и
вокруг него, подготовить и разложить только
нужные инструменты и приспособления.
Проверить рабочий инструмент. Ручки не должны
иметь трещин, должны быть прочно насажены.

3. Правила безопасности

Заправить одежду. Застегнуть все пуговицы.
Длинные волосы убрать под берет.
Перед пуском станка надеть защитные очки.
В процессе точения периодически останавливать
станок и поджимать деталь центром задней бабки
(маховиком), устраняя зазоры.
Периодически, по мере срезания поверхности,
при остановках станка подводить подручник к
поверхности заготовки на 2-3 мм, проворачивать
заготовку вручную на 2-3 оборота и надежно
крепить подручник.

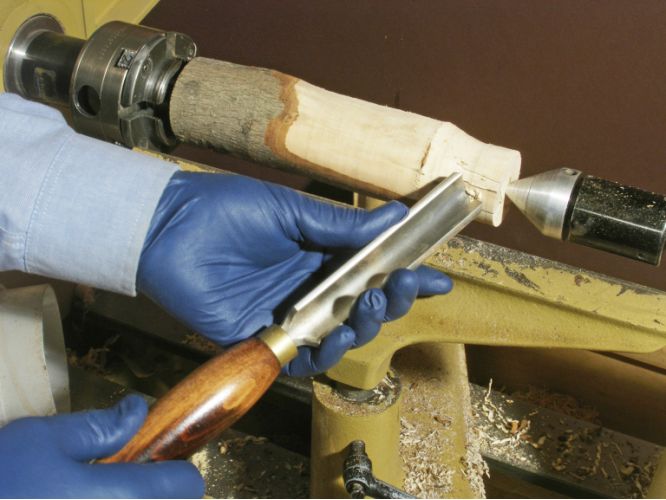

1. Черновое точение - срезание слоя древесины
полукруглой стамеской (рейером)
2. Чистовое точение, это срезание слоя древесины
косой стамеской
3. Точение на токарном станке выполняют
специальными резцами – токарными стамесками
4. На токарном станке заготовки крепят при
помощи патрона, планшайбы и трезубца
5. Чтобы улучшить поверхность детали, её нужно
зачистить шлифовальной шкуркой
6. Перед включением токарного станка, подручник
закрепляют на расстоянии 2-3мм от
поверхности заготовки
7. Размеры вытачиваемой детали контролируют с
помощью кронциркуля, штангенциркуля
8. Подручник устанавливают таким образом, чтобы
его верхняя опорная поверхность была на 2-3мм
выше уровня линии центров станка
9. На чистовую обработку следует оставлять 3-4мм
по диаметру
10. Точение внутренних поверхностей детали
осуществляют при помощи крючковой и
ложечной стамески

14. Полезные советы

При черновом точении стружка не должна быть
слишком толстой, иначе заготовка может
выскочить из крепления.
Перед установкой заготовки смажьте центр
задней бабки смазочным материалом, чтобы не
допустить перегрева древесины.
Для обточки желательно использовать древесину
с наклоном волокон (косослой). Такие заготовки
в процессе обработки меньше трескаются, не
раскалываются.
Чтобы ярче выделить текстуру древесины,
поверхность изделия можно отполировать
бруском более твердой породы древесины. Эту
операцию выполняют при вращении детали так
же, как и при шлифовании.

Способы сушки древесины для токарных работ

Древесина издавна использовалась народными умельцами для изготовления мебели, предметов быта и декоративных изделий. Изначально мастера обрабатывали древесину вручную, позже процесс был механизирован.

Уменьшение содержания влаги до 8% за 7 дней с сушилкой для древесины ФлексиХИТ

Одним из первых способов механизированной обработки дерева является точение — удаление избыточного материала путем срезания. Такая операция производится на токарных станках, суть работы которых состоит в перемещении режущего инструмента относительно заготовки, вращающейся вокруг оси, и срезании стружки нужной толщины.

Токарные станки позволяют получать симметричные изделия с законченной формой. Они повсеместно используются на крупных предприятиях и в домашних мастерских.

Выбор древесины для токарной обработки


Прежде чем приступить к точению задуманного изделия, нужно выполнить подготовительные работы: выбрать подходящий материал и высушить его.

Для токарных работ лучше всего подходят плотные мелкослойные породы древесины. Желательно, чтобы материал не имел дефектов: трещин, выпадающих сучков, просмолок и проростей. А вот свилеватость и косослойность, обычно считающиеся дефектами, при обтачивании не являются проблемами. Напротив, ввиду того что свилеватая древесина с трудом раскалывается, ее часто используют для изготовления киянок и рукоятей.

Для точения пригодны практически все породы дерева, но лучше всего при обработке ведут себя береза, ольха, бук, клен, орех, груша, липа и граб, а вот сосна, дуб, ель и ясень немного похуже. Идеальны для токарных изделий груша и яблоня, особенно дикие породы. Древесина этих деревьев легко обрабатывается и хорошо полируется. На нее отлично ложится краска.

Красивые игрушки и сувениры выходят из осины, липы, карельской березы и ильмы. Из них можно вытачивать посуду и декоративные изделия. Из древесины ореха хорошо получаются мелкие предметы: пудреницы, шкатулки, оправы. А для создания интерьерных декоров лучше всего использовать породы, имеющие красивую текстуру — грецкий орех, дуб, можжевельник, кедр, красное дерево, сосну.

В мебельном производстве широкое распространение получили бук, граб, ольха, клен, самшит и карельская береза.

Способы сушки древесины


Определившись с видом древесины, нужно побеспокоиться о ее подготовке — правильно высушить, чтобы готовое изделие не растрескалось и служило долго верой и правдой. Можно купить готовый материал, высушенный в промышленных условиях, или заняться его подготовкой лично. Если хочется сделать все самостоятельно, нужно быть готовым к тому, что сушка — это длительный процесс, от качества проведения которого будет зависеть итог всей работы.

Когда речь идет о подготовке материала для последующей токарной обработки существует два пути:

  • сделать грубую заготовку из сырого материала и высушить ее;
  • первоначально высушить материал, а затем создавать изделие.

Некоторые мастера идут по первому пути, они предпочитают точить грубые заготовки из сырого дерева, оставляя припуски на усушку, затем ждать пока они высохнут, а потом проводить финальную обработку. Такой процесс протекает быстрее, чем первоначальная сушка полена, но он не лишен недостатков: во-первых, случаются «жертвы» — после высыхания могут появиться трещины в заготовке, а во-вторых, мастер лишен возможности после обработки на станке сразу отшлифовать и покрасить изделие.

Грубые заготовки мастера, как правило, сушат, оборачивая их в газетную бумагу, которая впитывает влагу, а затем в полиэтиленовую пленку. Менять газеты нужно раз в два дня, чтобы через месяц получить результат. Подходит для сушки небольших заготовок и микроволновая печь, главное, выбрать минимальный уровень мощности или выставить режим разморозки.

Но все же точить сухую древесину приятнее и проще, чем влажную, поэтому многие мастера предпочитают сначала сушить материал, а затем приступать к токарной обработке, шлифовке и покраске.

Самостоятельно можно высушить материал естественным путем и ускоренными методами.

Естественная сушка


Достоинствами естественной сушки являются простота проведения процедуры, а также отсутствие финансовых затрат. Сушить дерево следует в сухом, хорошо проветриваемом помещении, сложив в штабель. Между заготовками нужно положить брусочки, чтобы обеспечить вентилируемые просветы. Во избежание образования трещин торцы бревен следует покрыть смолой или маслом.

К сожалению, в домашних условиях не всегда можно выделить под сушку подходящее помещение, особенно если речь идет о большом количестве заготовок. Но основным недостатком такого способа сушки является его длительность: потребуется ждать 2-3 года, пока материал полностью высохнет.

Сушка ускоренными методами


Ускоренные методы предполагают:

  • инфракрасную сушку;
  • сушку в специальном сушильном шкафу;
  • вымачивание заготовок в горячей воде и натирание солью.
Инфракрасная сушка

Использование для подготовки материала инфракрасных кассет позволяет предотвратить возникновение внутренних напряжений в древесине и сократить процесс сушки до одного дня. Такая сушка пригодна для любого объема пиломатериалов и может проводиться как в помещении, так и на открытом воздухе.
КУПИТЬ Бескамерную инфракрасную сушилку для сушки древесины

Сушка в сушильном шкафу

Сушильный шкаф можно изготовить самостоятельно, сколотив его из досок, подойдет и обычный фанерный шифоньер. Снизу нужно установить тепловентилятор мощностью около 2 кВт, а сверху проделать отверстия для вентиляции. В таком шкафу заготовки будут сохнуть от трех дней до двух недель в зависимости от вида древесины.

Вымачивание и натирание солью

Этот способ предполагает вымачивание заготовки в горячей воде в течение нескольких минут (3-5 мин), а затем интенсивное натирание солью крупного помола. После такой обработки деревянная заготовка должна просохнуть при комнатной температуре около недели, желательно в подвешенном виде. Затем с ней можно будет продолжать работать. Метод хорош, но для больших объемов материала непригоден.

Уменьшение содержания влаги до 8% за 7 дней с сушилкой для дерева ФлексиХИТ

Конспект урока технологии в 6 классе. Точение древесины.

Конец формы



Конспект урока технологии в 6 классе. Точение древесины.

Урок технологии в 6 классе. Точение древесины

"Изучение технологии точения древесины на токарном станке". Конспект урока технологии в 6 классе .
Цель: Изучение технологии точения деревянных изделий на токарном станке.
Задачи: Ознакомить с приемами работы на токарном станке по дереву, изучить правила безопасности при работе, развивать навыки организации практической деятельности и самоконтроля при выполнении технологических операций, воспитывать трудовую дисциплину, интерес к профессиям столяра, плотника.
Назначение: Конспект урока будет полезен учителям технологии при изучении приемов художественной обработки древесины с применением токарного станка.
Урок по данному конспекту проводится в 6 классе после изучения устройства токарного станка по дереву.
Материально-техническое оснащение:
- токарный станок СТД-120;
-стамески для точения древесины;
-деревянная заготовка;

-плакаты, технологические карты
Ход занятия
1 Вступительное слово учителя.
В современном мире профессия столяра весьма востребована, потому, что она многопрофильная. Столяр изготавливает мебель, участвует в строительстве: в изготовлении и монтаже дверей и окон, врезании замков и ручек, облицовке стен, а также в изготовлении разных изделий из дерева. Рабочее место столяра – чаще всего верстак или современные его модификации. Столяр хорошо разбирается в чертежах, сам разрабатывает и изготавливает различные изделия из дерева и заменяющих его материалов.
Не устарели слова из стихотворения В.Маяковского:
«Нужные работники-
Столяры и плотники …»
В своей работе столяр использует не только ручные инструменты, но и различные деревообрабатывающие станки. Устройство одного из таких станков мы изучили на прошлом уроке.
2. Повторение пройденного материала по теме «Устройство токарного станка по дереву»
Карточка (Выдается учащимся, либо выводится на экран)

Задания по карточке:
1.Перечислить названия частей станка СТД-120
2. Указать (устно, если на экране), перенести (если на карточке) цифры с общего вида (а)
на кинематическую схему (б)
Ответы задания №1: 1- станина; 2-передняя бабка; 3-вал электродвигателя; 4-шпиндель; 5-ременная передача; 6-подручник с каретой; 7-задняя бабка; 8-кнопки «Пуск» и «Стоп»

Вопросы «перестрелка» (быстро, кратко):
1.Россиянин, разработавший и изготовивший более 40 конструкций различных токарных станков…
(А.К. Нарватов)
2.Какое движение в станке называют главным?
(Вращательное)
2. Как называют вспомогательное движение?
(Поступательное)
3. Какое назначение имеют передняя и задняя бабки токарного станка?
(Передняя бабка придает вращательное движение заготовке, а задняя служит для поджатия заготовки при вращении).

4 Основные правила безопасносной работы
- не включать станок без разрешения учителя;
- не включать станок без огражденной ременной передачи;
- не класть инструменты и другие предметы на станок;
- обо всех неисправностях немедленно сообщать учителю.
- не опираться на станок

3.Сообщение нового материала
1. Приемы работы и подготовка заготовки.
Научиться работать на токарном станке сможет любой желающий, знающий устойство станка и правила безопасной работы, так как этот процесс не имеет сложных операций и заключается в том, что с обработываемой заготовки снимается поверхностный слой в виде стружки. При этом обрабатываемая заготовка вращается, а стамеску перемещают относительно заготовки, опирая на подручник.


Большое значение имеет подготовка заготовки для точения. Если торец заготовки имеет форму квадрата (А=Б), то для нахождения центра на торцах проводят диагонали. Затем с помощью рубанка сострагивают ребра, придавая заготовке форму восьмигранника.


На одном торце заготовки делается запил глубиной 2-3 мм для трезубца. После этого заготовку закрепляют на станке, при этом учитывая, что расстояние между заготовкой и подручником должен быть минимальным (2-3 мм)

2. Виды и назначение стамесок
Точение заготовки производят с помощью специальных стамесок.


Полукруглые стамески (а, б) применяют для черновой профильной обработки древесины, а стамески с косыми (угловыми) режущими кромками (в) - для чистовой обработки поверхностей, а также для вытачивания конусов и подрезания торцов. Стамески должны быть остро заточенными и с неповрежденными ручками.
Заточку стамесок выполняет только учитель!

3. Технологическая карта.
Прежде чем начинать точение, изучают технологическую карту обработки изделия. Технологическая карта может быть выполнена в виде таблицы и содержит последовательность выполнения работ, изображения в виде чертежа или рисунка, а также могут указываться виды оборудования и инструментов.
Пример выполнения технологической карты


4.Правила работы на станке (желательно возле станка с практической демонстрацией процесса)
Работа на токарном станке выполняется в защитных очках. После включения станка берут стамеску в правую руку, устанавливают на подручник, не касаясь заготовки, и сверху левой рукой прижимают к подручнику (фото выше).
Вначале выполняют черновое (грубое) точение полукруглой стамеской. При этом медленно подводят лезвие к вращающейся заготовке и плавными перемещениями стамески влево и вправо снимают стружку.
Чистовое точение выполняется косой стамеской. При этом стамеску опирают ребром на подручник со стороны тупого угла.


Нельзя допускать врезания острого угла стамески в заготовку- это может привести к выбросу стамески и нанести травму!
Контроль размеров заготовки осуществляется после отключения станка и полной остановки шпинделя. При необходимости деталь обрабатывают с помощью шлифовальной колодки.


После остановки станка заготовку снимают, пилой отрезают лишние торцы и зачищают их шлифовальной шкуркой, либо напильником.
4. Тренировочные работы.
Перед допуском учащегося к работе учитель проводит инструктаж по правилам безопасной работы, заносит в специальный журнал, где он расписывается в проведении данного инструктажа, а учащийся расписывается в получении инструктажа.
Правила безопасности
1. Не включать станок без разрешения учителя.
2. Проверить заготовку, она должна быть без сучков и трещин.
3. Надежно крепить заготовку.
4.На рабочем месте не должно быть ничего лишнего.
5.Проверить рабочий инструмент. Ручки стамесок должны быть без трещин и прочно насажены.
6. Заправить одежду. Застегнуть все пуговицы. Длинные волосы убрать под бирет.
7.Перед пуском станка надеть защитные очки.
8. Следить за расстоянием между подручником и заготовкой. При его увеличении передвинуть подручник, остановив работу станка.
9. Во время работы не отвлекаться, не отходить от станка.
10. Все настроечные операции проводить только при отключенном станке.
11. Не останавливать вращение заготовки руками.
12. При обнаружении неисправностей, немедленно отключить станок и сообщить учителю.
Тренировочные работы учащиеся выполняют под наблюдением учителя.
5. Подведение итогов.
Задание на дом.
-Выбрать объект для точения на станке и выполнить технологическую карту его изготовления.
-Знать правила безопасной работы на станке.

Литература
Технология. Технический труд , 6 класс: учебник для учащихся общеобразовательных учреждений под редакцией

Под руководством . —Плыгун Константин Павлович учитель первой квалификационной категории.

Подготовка к работе на токарном станке СТД -120 по дереву. | Методическая разработка по технологии по теме:

Ожгибесов Алексей Александрович учитель технологии

Тема: Подготовка к работе на токарном станке СТД -120 по дереву.

Цели урока:

Способствовать формированию и развитию первоначальных умений навыков работы на токарных деревообрабатывающих станках.

Способствовать формированию и развитию познавательного интереса учащихся к предмету.

Методическое оснащение урока:

Чертежи, заготовки, резцы, наборы столярного инструмента, шлифовальная шкурка, заготовки из березы определенных диаметров под трезубец, тугоплавкая смазка Литол,  таблицы: чертеж скалки и технологическая карта на ее изготовление, “Техника безопасности при работе на токарных станках по дереву”. Токарные станки СТД-120 – 6 единиц.

План занятия.

1-7минут

1. Организационная часть. 2 этапа.

  1. приветствие;
  2. проверка явки учащихся;
  3. проверка готовности к уроку;
  4. плана урока  по демонстрации и закреплению трудовых навыков.
  5. текущий инструктаж по охране труда при станочной обработке древесины,
  6.  актуализация опорных знаний учащихся по данной теме.

2. Повторение материала по теме предыдущего урока “Понятие о машине. Токарный станок по дереву.»

7-14минут

  1. Перечислите основные узлы токарного станка по дереву. Найдите их на станке и определите назначение. Что такое трезубец, планшайба, патрон – назначение?
  2. Два основных движения – механическое вращение заготовки, ручное перемещение режущего инструмента? Кинематическая схема станка.
  3. Какое движение называется главным, а какое вспомогательным?
  4. Какие правила безопасности нужно соблюдать при работе на токарном станке по дереву?
  5. Что называется технологической картой?
  6. Как осуществляется подготовка станка по дереву к работе, установке и креплению заготовки? Проверка ЗУН.

ОСНОВНАЯ ЧАСТЬ. 1этапа.

3.Формирование новых знаний.

14-40минут.

Демонстрация работы с заготовкой; ее установка и закрепление. Ученикам наглядно показываю, что заготовки для точения не должны иметь трещин и сучков. При выборе заготовки предусматривается также припуск на обработку (точение) по длине 30-50-мм, а по диаметру 4-6 мм. Минимум.

Чтобы закрепить заготовку с помощью трезубца, в одном торце заготовке делают неглубокий (4-6 мм) диаметральный запил ножовкой для трезубца. Трезубец вводят левого торца заготовки. Правый конец заготовки поддерживают центром задней бабки. При этом центр задней бабки смазывают солидолом (литолом), чтобы не допустить перегрева древесины, который затем поджимают задней бабкой. Ось заготовки должна располагаться по линии центров станка.

После закрепления заготовки ученикам демонстрирую установку подручника, показываю способ проверки правильности установки заготовки проворачиванием ее от руки. Верхняя опорная линейка должна располагаться по лини центров или на 1-3 мм выше ее. Зазор между заготовкой и подручником равен 2-3 мм. По мере обработке заготовки подручник перемещают к заготовке с соблюдением зазора между заготовкой и подручником 2-2мм. .

Учащимся показываю резцы – для чернового и чистового точения. В практике черновой резец называют полукруглой стамеской (рейером), чистовой стамеской (майселем). Термин “рейер” происходит от голландского слова, означающего в переводе “перемещаться, передвигаться”. “Майсель” – немецкого происхождения, переводится как “вырезать, высекать”. Объясняю, что сконструированы резцы на основе принципа клина, все они имеют определенный угол заточки. Особенностью обдирочных резцов является полукруглая форма с фаской. Чистовые имеют фаски с двух сторон, благодаря чему образуется угол заострения. Эти резцы служат для обточки цилиндрических и фасонных поверхностей. При этом режущая кромка косой стамески располагается под углом 40о к оси центров. Угол резания (угол между вертикальной плоскостью и верхней гранью стамески) равен 35-60о. Кроме того, чистовыми резцами выполняется подрезание торцов и уступов, отрезание и вытачивание канавок. Для обточки фасонных поверхностей применяют также профильные (фасонные) резцы.

В ходе объяснения приемов работ показываю рабочую позу, хватку инструмента и приемы точения цилиндрической поверхностей. При этом обращаю внимание на выполнение правил охраны труда. Напоминаю некоторые из них:

  1. Строго соблюдать прием работы резцом (хватка резца, расположение их на подручнике, приемы перемещения резцов в процессе точения).
  2. Перед включением станка убедитесь, что он исправен и имеет защитный кожух, а инструмент хорошо заточен и имеет прочно насаженную рукоятку.
  3. Заготовка должна быть выбрана без трещин и сучков, правильно и прочно закреплена на станке.
  4. Работать надо в очках, в спецодежде, в головном уборе.
  5. Запрещается измерение заготовки на ходу станка, перемещение подручника и чистка станка.

Затем поясняю и показываю приемы грубой обработки цилиндрической поверхностей: полукруглую стамеску удерживаю правой рукой за рукоятку, а левой сверху плотно прижимаю к подручнику. В процессе точения сначала снимаю первую стружку толщиной 1-2 мм. При последующем точение резец перемещаю по заготовке в направлении слева направо и справа налево. При каждом проходе снимаю стружку толщиной 1-2 мм. Дети пробуют хватку инструмента, учатся регулировать подачу режущего инструмента на заготовку,  средства защиты слесарные маски.

Заключительная часть. 1 этап.

7. Подведение итогов урока

40-45 минут.

  1. сообщаю о достижении целей урока;
  2. делаем совместный  анализ допущенных ошибок при выполнении работы;
  3. домашнее задание повторение правил охраны труда и техники безопасности при проведении работе на токарных станках, правил подготовки заготовок из кругляка.
  4. оцениваю результаты труда учащихся на уроке;
  5. выставляю отметки в классный журнал и в дневники учащихся.

План-конспект  урока по технологии в 6-м классе

Ожгибесов Алексей Александрович учитель технологии

Тема: Работа на токарном станке СТД -120 по дереву.

Цели урока:

Способствовать формированию и развитию первоначальных умений навыков работы на токарных деревообрабатывающих станках.

Способствовать формированию и развитию познавательного интереса учащихся к предмету технология.

Методическое оснащение урока:

Чертежи, заготовки, резцы, наборы столярного инструмента, шлифовальная шкурка, заготовки из березы определенных диаметров под трезубец, тугоплавкая смазка Литол,  таблицы: чертеж скалки и технологическая карта на ее изготовление, “Техника безопасности при работе на токарных станках по дереву”. Токарные станки СТД-120 – 6 единиц.

План занятия.

1-5минут

1. Организационная часть. 2 этапа.

  1. приветствие;
  2. проверка явки учащихся;
  3. проверка готовности к уроку;
  4. плана урока  по изготовлению скалок.
  5. текущий инструктаж по охране труда при станочной обработке древесины,
  6. актуализация опорных знаний учащихся по данной теме.

2. Повторение материала по теме предыдущего урока “ Подготовка к работе на токарном станке СТД -120 по дереву.»

5-12минут

  1. Перечислите основные узлы токарного станка по дереву. Найдите их на станке.
  2. Два основных движения – механическое вращение заготовки, ручное перемещение режущего инструмента? Кинематическая схема станка.
  3. Как правильно закрепить, выбрать  и подготовить заготовки для токарного станка разных размеров, что такое трезубец, планшайба, патрон на какие размеры заготовок они рассчитаны.
  4. Какие правила безопасности нужно соблюдать при работе на токарном станке по дереву?
  5. Как осуществляется подготовка станка по дереву к работе, установке и креплению заготовки? Проверка ЗУН.

ОСНОВНАЯ ЧАСТЬ. 3 этапа.

4. Практическая работа

 12-35минут

После объяснения в присутствии учителя ученики выполняют упражнения по установке заготовки, ее креплению и пробному точению цилиндрической поверхности. Во время работы применяется бригадный метод труда, класс делится на 2 бригады по 6 человек. Деление по 2 закрепленных ученика на станок. Первая бригада сразу приступает к работе на станках, вторая подготавливает заготовки для токарного станка, находят центры, делают пропилы под трезубец из березы, при необходимости выравнивают заготовку на следующий урок. Бригады меняются между собой в середине урока.

Во время точения деталей из древесины по чертежам ученики закрепляют умения по чтению чертежей и по анализу элементов конструкции изделия. Чтение деталей ведут в следующей последовательности:

  1. Чтение надписей чертежа.
  2. Определение общей формы детали.
  3. Определение формы элементов детали и ее размеров.

5. Текущий инструктаж отдельно нуждающихся учеников.

В  течение выполнения практической части урока.

Обнаруженные ошибки учеников во время точения корректируются учителем,  исправляются. После этого разрешается точения заготовок до заданных размеров.  Точение заготовок.  Шлифование заготовок шлифовальной шкуркой.

Заключительная часть. 2 этапа.

35 -40 минут.

6. Уборка рабочих мест, инструмента спецодежды.

40 -45 минут.

7. Подведение итогов урока

  1. сообщаю о достижение целей урока;
  2. делаем совместный  анализ допущенных ошибок при выполнении работы учащимися;
  3. домашнее задание подготовка эскиза с указанием размеров на листе А4 деталей вращения на следующий урок по теме точение на станках.
  4. оцениваю результаты труда учащихся на уроке;
  5. выставляю отметки в классный журнал и в дневники учащихся.

8. Домашнее задание.

  1. домашнее задание подготовка эскиза с указанием размеров на листе А 4 деталей вращения на следующий урок по теме точение на станках.

- Выбрать  фасон изделия, которое будет выполнять на следующем уроке,  проставить размеры на эскизе.  Примеры скалки, картофелемялки,  шахматные фигуры,  ручки для инструмента.  Для выполнения домашнего задания А4 карандаш, линейка.

Точение из дерева

Неполное руководство.

Под общей редакцией Симоненко П.О. «Токарное производство» Дореволюционное издание, 155 стр. (в книге более 473 стр. судя по оглавлению в начале) (14,2 мб. pdf)

Точение из дерева, как вид декоративной обработки древесины известен давно (первое известное изображение педального токарного станка относится к 13 веку — витраж Шартрского собора), но в отдельное ремесло он развился только когда стали совершенствоваться токарные станки, а с ними и технологии токарной обработки. Представленная книга судя по оглавлению в печатном виде имела почти 500 стр. Но к сожалению в электронном виде большая часть их отсутствует. Начиная с 239 отсутствуют все страницы. В основном вошли части первая и вторая: токарное производство, изготовление токарного инструмента, отделка токарных изделий, но некоторые станицы тоже отсутствуют.

Токарный станок, в средневековой германской книге, 1480 год.







Оглавление книги

Часть первая. Токарное производство. стр. 5
Часть вторая. Выпиловка. Отделка токарных работ. Паяние. Лакирование. Шлифование. Полирование и прочее. стр.175
Часть третья. Резное. Лепное. Формовочное производство. Выжигание по дереву, кости, рогу и прочее, как вспомогательное дело при отделке токарных работ. стр. 231
Часть четвертая. Мозаичное (Инкрустация) формовочно - лепное и игрушечное производство. стр. 309

Скачать книгу бесплатно14,2 мб. pdf

Точение бутылки из дерева . Видео

Похожая литература

245

https://www.htbook.ru/derevoobrabotka/tokarnye_raboty/tochenie-iz-derevaТочение из дереваhttps://www.htbook.ru/wp-content/uploads/2015/10/Токарное-производство.jpghttps://www.htbook.ru/wp-content/uploads/2015/10/Токарное-производство.jpgТокарные работыДеревообработка,руководство,точение по деревуНеполное руководство. Под общей редакцией Симоненко П.О. 'Токарное производство' Дореволюционное издание, 155 стр. (в книге более 473 стр. судя по оглавлению в начале) (14,2 мб. pdf) Точение из дерева, как вид декоративной обработки древесины известен давно (первое известное изображение педального токарного станка относится к 13 веку - витраж Шартрского собора), но...YakovLukich [email protected]Техническая литература

Древесина для токарных работ - Морской флот

Научиться обрабатывать деревянные заготовки на специальном оборудовании совсем не просто. Однако изделия, которые получаются в результате, стоят потраченных на это времени и усилий

Народные умельцы с помощью токарного станка изготавливали самые разные изделия: посуду, прялки, игрушки, элементы мебели, декоративные изделия для интерьера. Токарный станок позволяет мастеру создавать самые замысловатые и изысканные деревянные формы. Точение древесины будет успешным, если, помимо умелых рук, вы обладаете качественным инструментом, а также твердым и без изъянов деревом.

Токарный станок

Специальное оборудование для обработки дерева на токарном станке стоит недешево. Для обучения точению сгодится и обычная насадка к дрели. На чем экономить не стоит, так это на стамесках: дешевые и некачественные обычно после первых же опытов с твердым деревом тупятся и уже не режут, а рвут древесину.

Чтобы изделие было точно обработано, его нужно правильно закрепить на станке. Для этого на токарных станках предусмотрены специальные приспособления различной формы и размеров.

Черновую обработку дерева проводят на низких оборотах, на более высоких выполняют чистовую и шлифовку.

Инструменты для токарной обработки

Хорошими для токарных работ считаются инструменты из высококачественной стали. Они дорогостоящие, однако прослужат дольше обычных стамесок. Чтобы сэкономить, можно купить отдельно резцы и рукоятки для них. Стандартная длина рукоятки – около 25 см, однако можно использовать и длинные – 30 и 40 см. Такой рукояткой инструмент легче направлять.

Для точения древесины на токарном станке используются такие типы резчицких инструментов:

  • полукруглая стамеска подойдет для грубой обработки, с ее помощью заготовке придают цилиндрическую форму;
  • полукруглой узкой и веретенообразной стамесками вырезают тонкие желобки поперек волокон;
  • долото может быть овального профиля или с прямоугольным срезом и разными углами заострения: им проводят чистовое вытачивание дерева;
  • резцы клиновидной и остроугольной формы используют, когда нужно сделать небольшие углубления в заготовке. Ими также отделяют готовую деталь от края заготовки. Плоскими резцами выполняют широкие насечки параллельно вертикальной оси заготовки;
  • у опытных мастеров также есть комплект скребков с разной режущей кромкой: заостренной, прямой, закругленной или универсальный скребок со сменными насадками для резания.

Заготовки для токарной обработки

Для токарной обработки не используют мягкую слоистую древесину, поскольку она будет раскалываться на слои, и получить гладкую поверхность при обтачивании не получится.

Большинство лиственных пород дерева годятся для обработки токарным станком. Однородной древесиной светлого цвета отличаются береза, бук, клен и ясень. Для ореха, махагониевого дерева и тика свойственная темная древесина. Привлекательную древесную текстуру имеют вишня, слива, вяз, дуб.

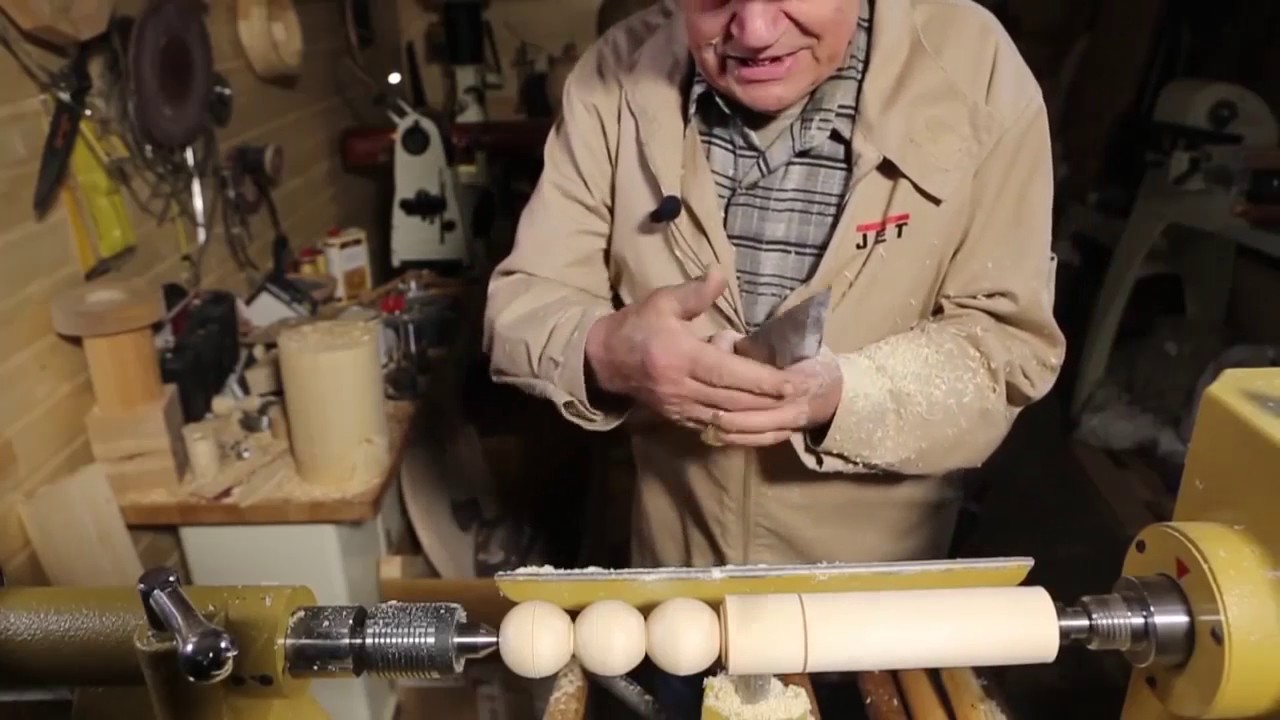

Мастер-класс по точению

Правило номер один от нашего форумчанина dgusepe: приступая к изготовлению изделия, прежде всего нужно позаботиться о технике безопасности. Одежду застегните, чтобы ее не захватило и не закрутило при вращении станком, обязательно наденьте защитные очки или маску, чтобы стружка не попала в глаза.

Затем тщательно заточите резцы и можете приступать. Начните с изделий попроще, с толкушки для пюре. Разметьте центр на торцах заготовки. Затем зажмите его между передней и задней бабкой. Отрегулируйте подручник, установив его на расстоянии 5 мм от заготовки. Рукой проверните заготовку. Проверьте, чтобы, вращаясь, она не задевала подручник.

Включите станок и обдерите заготовку проходным резцом. Прижимайте рукой резец к подручнику и плавно перемещайтесь справа налево. Разметьте проточки. Малым полукруглым резцом выберете две выемки. Между выемок сделайте ручку.

Сначала резец может соскакивать назад, однако постепенно вы приспособитесь. Для плоского резца захват должен быть таким же. Точите самой «пяточкой». Резец оборачивается в руке и точит в правую и в левую стороны.

При подрезке резец переворачивайте. Когда точите ручку, последовательность должна быть такой: «носком» прорезайте, а «пяткой» подрезайте.

Отделите заготовку от края, зашкурьте наждачкой. Особой шлифовки не потребуется, поскольку при таком способе точения поверхность получается гладкой.

В завершение проволокой прожгите полоски.

По материалам участников форума "Дом и Дача"

Каждый кто связал свою жизнь с деревообработкой, не важно, профессионал это или любитель, однажды сталкивается с трудностью. Какое дерево лучше выбрать для определенных задач.

Сегодня речь пойдет о таком процессе как точение древесины на токарном станке, а точнее какую древесину лучше выбрать для данной работы.

Давно не секрет что для токарных работ по дереву используют твердые породы дерева. Это связано с тем, что такая древесина в процессе обработки хорошо подлежит шлифовке и полированию. Имеет сложную и красивую текстуру, не требует окрашивания, так как от природы имеет уникальный узор.

Лучшими по красоте внутреннего рисунка является древесина таких деревьев как: Грецкий орех, яблоня, груша, слива, вишня, алича, дуб.

Из них могут получиться красивые элементы декора, деревянная посуда, изысканная дорогая мебель, сувениры, подсвечники. То есть те вещи которые нас окружают повседневно в быту.

Из выше перечисленых пород, особенно красив грецкий орех. Посуда из него, получается неимоверно красива, а кофейный цвет его текстуры кажется очень съедобным.

Менее красивы по рисунку, но не чуть не отстающие в практическом применении такие деревья: Бук, граб, ясень, клен, береза, ольха.

Эти породы лучше подойдут для мебели, паркета, фурнитура, дверных ручек и т. д. Особенно для паркета подойдут бук и граб.

Конечно это далеко не весь список деревьев пригодных для точения, но на территории стран СНГ – это самые доступные материалы.

Создание деревянных цилиндрических изделий невозможно без ручного инструмента – стамески для токарного станка. Именно из-под ее лезвия удаляется ненужный объем материала и заготовка приобретает художественное украшение.

Токарные стамески можно купить готовыми, но такие комплекты весьма дорогостоящи, особенно качественно исполненные. Резцы для обработки дерева несложно сделать самостоятельно, о чем далее пойдет речь.

Какими бывают стамески

Для профессиональной обработки заготовки из дерева на токарном станке требуются разные рабочие инструменты, в том числе богатый набор стамесок. По функциональной роли их можно разделить на группы:

  1. Для грубой обработки. Они имеют 2 режущие грани, расположенные друг к другу под углом.
  2. Мейсель для чистовой обработки. Этот резец представляет собой лезвие с ровной плоскостью и угловой заточкой на левую или правую сторону. Угол наклона режущей части может быть разным.
  3. Стамеска рейер полукруглой формы служит для работы с нестандартными изделиями.
  4. Отрезной резец служит для удаления фрагментов древесины при формировании узора.
  5. В расточном инструменте для токарных работ по дереву предусмотрен уступ, помогающий удалять излишки высвободившегося в процессе точки материала.
  6. Стамеска круглого сечения для обработки круглых изделий. Её оконечник может быть гладким или зубчатым.
  7. Режущий напильник для обработки торцевых участков заготовки.
  8. Ограничитель для резца, устанавливается на инструмент для регулировки глубины точения.

Представленные виды резцов – основные, существует множество их вариаций по размеру, модификации, качеству. Опытные мастера деревообработки часто придумывают собственные авторские приспособления для обточки заготовок древесины.

Чтобы изготовление инструментов происходило упорядоченно и точно, мастера рекомендуют создать для изделий чертежи с содержанием размеров, формы, уклонов и материала. Так Вам не придется постоянно задумываться на нужных параметрах, заточка токарных резцов по дереву реализуется просто как по маслу.

Приспособления

Опыт создания ручного инструмента у мастеров разный, наборы приспособлений для производства, соответственно, отличаются друг от друга. Попробуем представить средний универсальный комплект заготовок:

  1. Металл – заготовка. В зависимости от предполагаемой разновидности стамески используют старые напильники и рашпили, обрезки стальных труб, арматуру квадратного сечения, автомобильные рессоры.

Деревянная ручка для удобства использования будущего резца необходима. Её можно купить готовую в хозяйственном магазине или выточить, используя токарный станок по дереву.

Обрабатывающий металл станок. Это может быть любая установка, которая работает с наждачными кругами.

  • Спецодежда. Даже при домашнем изготовлении резцов существует риск травмирования раскаленными искрами и крошкой металла. Приготовьте очки, перчатки, халат.
  • Алгоритм проведения работы

    Изготовление любых режущих приспособлений осуществляют по стандартному алгоритму:

    1. Используя чертежи и фото, из заготовок выпиливается нужная форма будущей стамески с использованием металлообрабатывающих станков.
    2. Производится первичное точение изделия.
    3. Когда заготовка обработана, для придания самоделке прочности металл нужно закалить. Так он сможет обрабатывать дерево разной твердости. Для этого металлический инструмент нагревают до максимальной температуры и окунают в машинное масло до остывания. Еще один вариант закалки – естественное остывание при нормальной температуре окружающей среды.
    4. Финишная заточка резцов для токарного станка.
    5. Насадка на деревянную ручку.

    Делаем своими руками

    Чтобы понять, как делается ручной инструмент для обработки дерева, рассмотрим процесс изготовления нескольких основных их разновидностей.

    Мейсель

    Это основной инструмент, применяемый для чистовой отделки деревянной заготовки. В умелых руках этой стамески достаточно, чтобы сотворить любой узор.

    Заточенный прямо мейсель идеально подходит для создания прямоугольных выемок в заготовке. Его ширина варьируется от 4 до 40 мм, угол стандартной заточки – от 22 до 45 0 . Нужный уклон лезвия определяется личными предпочтениями мастера со временем.

    Как его изготовить:

    1. Берем старый напильник или любую другую плоскую прямоугольного сечения заготовку. При необходимости выравниваем рабочий конец;
    2. Стачиваем режущую часть, проводя первичную обточку. Используем абразивный круг, следим, чтобы лезвие обрабатывалось равномерно по толщине без перепадов;
    3. Закаляем, если металл не достаточно твердый;
    4. Ставим ручку.

    Эта разновидность стамески готовится легко, с нее можно начать создание собственной коллекции ручных инструментов для набора опыта и понимания процесса.

    Мейсель со скошенным лезвием более универсален, чем его собрат:

    • Становится возможной обработка круглых изделий;
    • Тупой угол годится для создания закруглений;
    • Инструмент удобен при обработке торца изделия.

    Изготовление аналогично предыдущему приспособлению:

    1. Заготовочная деталь обрабатывается под форму будущего инструмента;
    2. Создается заострение стамески под угол 70-75 0 , после чего сделанный инструмент необходимо заточить.
    3. Насаживаем ручку. Мейсель готов.

    По аналогичному алгоритму создаются остальные угловатые резцы для токарного станка по дереву. Заточка производится только после тщательного контроля размеров инструмента.

    Соблюдение точных углов при самостоятельном изготовлении инструментов необязательно. Достаточно придерживаться нужных и удобных пропорций, ровности обработки.

    Полукруг

    Полукруглый оконечник стамесок позволяет создать аккуратные выемки при обработке деревянного изделия. Чтобы сделать такой резак, намечаем на заготовке контур инструмента, по которому производим обрезку. После этого уже привычным способом делаем заточку под углом 25…40 0 .

    Радиус стамески влияет на размер углубления в изделии, потому для профессионального производства желательно сделать несколько резаков с полукруглым оконечником на разные случаи.

    Желобок

    Деревянный ствол после обдирания коры обрабатывают желобчатыми стамесками, они предназначены для первичной черновой отделки материала и создания заготовки под изделие.

    Кроме того, желобки используют для вырезания вогнутых форм и выемок при лобовом точении.

    Как изготовить желобчатый резак:

    1. Возьмем метчик для нарезания резьбы нужного диаметра.
    2. Обрабатываем им заготовку металла на расстоянии до 8-10 см от края, фактически срезая половину чернового изделия.
    3. Затачиваем нижнюю выпуклую часть лезвия под углом 30-40 0 .

    Желобчатые самодельные токарные резцы по дереву непросты в изготовлении, но разобраться с процессом вполне возможно.

    Сделать или купить

    Процесс создания инструментов для работы с деревом – занятие увлекательное и не всегда простое. При наличии нужного набора инструментов у неопытного матера проблем не возникнет – процесс интуитивно понятен, но кропотлив.

    Конечно, можно купить готовый набор приспособлений, но сколько он будет стоить… При этом, изнашиваемость у металла со временем усиливается и даже новенькие ныне стамески вскоре потребуют точения. Собственное изготовление – это способ получения инструмента под свою руку. Авторские резаки с индивидуальными размерами будут адаптированы под хозяина и его потребности.

    Более подробное описание процесса изготовления стамесок представлено в видео. Мастер подробно рассказывает о создании заготовки, нанесении заточки и затрагивает другие важные моменты, которые необходимы для удачного завершения работы.

    Jet - Токарный станок Модель 1221VS

  • 5.0 из 5 звезд

    к DW из Плани на

    Отличный токарный станок за свои деньги. Отличная техподдержка

    Я включил Oneways и Powermatics в пространстве Dallas Maker. Я тоже не могу себе позволить. Могу позволить себе 1221вс. Это было отлично. Я обнаружил, что могу легко повернуть заготовки чаши до 10-15 фунтов (это примерно 10 дюймов в диаметре на 5 дюймов грецкого ореха). Что-нибудь более тяжелое (например, бланк из орехового дерева размером 12 дюймов на 6 дюймов), мне приходится черновать в Makerspace, а затем доводить его до 1221, это легко.После 6 месяцев интенсивной эксплуатации у меня возникла небольшая проблема с токарным станком. Техподдержка отлично справилась с решением проблемы!

  • 5.0 из 5 звезд

    к JS на

    Ницца Мак Хайн

    в собственности несколько лет, проблем нет, работает отлично. не думайте, что вы собираетесь повернуть что-нибудь в длину на 21 дюйм. К тому времени, как вы добавите патрон и заднюю бабку, 17 дюймов - это все, что вы можете сделать, если только вы не опустите еще 150 для удлинения и даже больше для удлиненной стойки.проблема для меня, я люблю вращать шпиндели. живи и учись!

  • 5.0 из 5 звезд

    к SM из Балтимора на

    Фантастический токарный станок

    После нескольких месяцев работы и просмотра powermatic, Nova и других ... Я остановился на Jet 1221VS от woodcraft. Я очень доволен этим токарным станком. Надежное качество во всем. Очень тяжелая. Никогда не заедает, какую бы твердую древесину вы ни обрабатывали.Мотор очень тихий. И НУЛЕВАЯ вибрация. Отличный токарный станок. Моя единственная жалоба - я хочу, чтобы кровать была истинной "21 дюйм". На самом деле это больше похоже на 18 дюймов. Конечно, это можно исправить, купив приставку. Но в целом, это отличная покупка и дополнение к моему столярному мастерству.

  • 5.0 из 5 звезд

    к FB из Нортпорта на

    2-й отзыв

    06.04.17 я отправил отзыв о самолете 1221. Я не дал ему хороших отзывов, он был шумным, не вращал шпиндель, дверцы шкивов не соответствовали корпусу токарного станка, я отнес его обратно дилеру, он дал мне новый токарный станок той же модели.Это был отличный токарный станок. Я потратил на него часы, маленькие кусочки настолько большие, насколько я мог на него поместиться. Я думаю, что в каждом оборудовании есть облом, но это точно не этот токарный станок.

  • 5.0 из 5 звезд

    к TG из Саммервилля на

    Станок токарный мощный

    Этот токарный станок у меня уже больше года, и я продвигал его всеми возможными способами. Мне исполнилось 5 дюймов, ножки журнального столика длиной 16 дюймов.Возникли проблемы с поворотом чаши диаметром 12 дюймов. Реверс на токарном станке был полезен для шлифования зерна в противоположном направлении для достижения более гладкой поверхности и для нарезания дюбелей. После покупки мини-чаши с односторонним движением я вырезал миски из вишневого капа, извлекающие максимальную пользу из моего Берла. Медленная скорость отлично подходит для грубого поворота, а высокая скорость позволяет мне получить максимум от поворотных ручек и ставок на них. Недавно я заказал удлинители кровати и планирую поворачивая 29-дюймовые длинные 5-дюймовые ножки стола, я не сомневаюсь, что этот токарный станок не справится с этим.

  • 4.0 из 5 звезд

    к FB на

    Шумный

    Очень устойчивая, с хорошим весом. Отливка грубая, кажется, что шкивы и ремень очень шумно. Переключатель вкл. / Выкл. В плохом месте, что упрощает отключение токарного станка при сверлении отверстий

  • 5.0 из 5 звезд

    к FB на

    Шумный

    На вид крепкий, вес хороший.Выключатель находится в плохом месте, легко отрезать токарный станок при долблении. Литье грубое, и кажется, что от пули и ремня очень шумно.

  • 5.0 из 5 звезд

    к BS из Norwell на

    Большой токарный станок Midi

    Это был мой первый токарный станок для миди, и после дюжины чаш и бесчисленных пробок для бутылок он мне все еще нравится. Достаточно мощности, хотя я думаю, что чаша 6-7 дюймов была самым большим диаметром, который я когда-либо делал.Иногда мне приходится дважды повернуть шпиндель, чтобы стопорный штифт вошел в зацепление, но ничего страшного; Кроме того, указательный штифт находится прямо над колесом, и в первую неделю, когда у меня был токарный станок, мои пальцы застряли между ними один или два раза, но теперь я избегаю этого, даже не задумываясь об этом. Однозначно рекомендую этот токарный станок как начинающему, так и опытному токарю. Когда-нибудь я, вероятно, куплю токарный станок большего размера с подвесным двигателем, но он удовлетворит мои потребности на долгие годы.

  • 4.0 из 5 звезд

    к GM собака на

    работает как рекламируется

    полюбил токарный станок ПОСЛЕ его сборки. Сам токарный станок без проблем. стенд был настоящей болью. ВСЕ гайки на ножках пришлось отвинтить, а один из основных больших болтов пришлось повторно затянуть из-за поврежденной резьбы. где был контроль качества ??

  • 5.0 из 5 звезд

    к Джефф Т на

    Отличное соотношение цены и качества

    Это был мой первый токарный станок.Мой требует перемещения ремня для изменения скорости, но это несложно, и я не часто меняю это. Незначительное рассмотрение. Я сделал сотни изделий на этом токарном станке и до сих пор люблю его. Действительно хорошее соотношение цены и качества! Я определенно рекомендую другу члена семьи, и я делал это несколько раз.

  • 3,0 из 5 звезд

    к токарь по дереву на

    забудь большой поворот, хорош для мелочей

    Эта машина имеет красивый дизайн и проста в использовании.Подходит для витков малого диаметра, но не особенно подходит для витков большого диаметра. Я делал держатели для банок / кружек из-под газировки / пива из красного кедра 6x6. Мой старый токарный станок elcheapo мощностью 1/2 л.с. мог бы превратить 6x6 в цилиндр всего за несколько минут. Я был очень разочарован, когда этот токарный станок с двигателем мощностью 1 л.с. требует примерно в три раза больше времени, чтобы выполнить ту же работу

  • 5.0 из 5 звезд

    к Гавбот на

    Отличный стартовый токарный станок

    Этот токарный станок до сих пор служил мне очень хорошо, я был рад, что потратил немного больше денег, чтобы получить его.Более десяти мисок и дюжины ручек повернулись, а она все еще бежит. Когда я установил ее, я был впечатлен количеством места до станины токарного станка. вперед и назад оказались полезными для меня при шлифовании. Я думал, что замена ремня может быть проблемой, но в большинстве проектов, которые я выполняю, средний пояс помог. в целом фантастический токарный станок.

  • 5.0 из 5 звезд

    к Просто Роб на

    Отлично работает, супер, отключаюсь.

    Я начинающий токарь, поэтому мне не с чем сравнивать, но пока я очень доволен. Опоры для инструментов прочные, качественная конструкция, плавный пуск и очень тихий. Смена ремня выполняется очень легко и быстро, хотя я не считаю, что мне приходится менять ремни очень часто, поскольку диапазон на среднем ремне подходит для большинства вещей, которые я делал. Общий широкий диапазон скоростей превосходен, и я видел, что низкие скорости пригодятся для других хобби, с которыми я играл, например, шлифовальных ручек для удилищ.Цифровое считывание оборотов в минуту мне удобно, так как у меня нет большого опыта в поворотах и ​​я еще не чувствую скорости, поэтому я начинаю со скоростей, основанных на рекомендациях из видео и книг, и настраиваюсь оттуда. Токарный станок был для меня дороговат, и я определенно не мог платить столько за стенд, поэтому построил свой собственный. Он отлично работает, и я не получаю заметной вибрации даже при переворачивании некоторых небольших чаш. Единственный минус, который я обнаружил, - это то же самое, что и у другого рецензента, у меня проблемы с подгонкой стопорного штифта к отверстию в валу.Это не большая проблема, но требуется несколько секунд, чтобы выровнять ее. В лучшем случае мелкая проблема. В целом я очень доволен покупкой, и мне очень нравится ее использовать.

  • 4.0 из 5 звезд

    к Строитель стульев на

    Доверяй, но проверяй

    Множество хороших характеристик, расстояние между центрами, достаточное для производителей кресел, прямое и обратное движение, цифровое считывание, легкая замена ремня, регулируемая скорость, тяжелый чугун, хорошая цена, возможность увеличения расстояния между центрами.Однако автор руководства был дислексиком, и на странице макета была большая ошибка, описывающая, где просверлить отверстия в вашем рабочем столе, чтобы закрепить их болтами, чтобы уменьшить устав. Вы должны измерить отверстия на машине и не доверять инструкции.

  • 5.0 из 5 звезд

    к Летучий голландец на

    Я впечатлен продуктом

    Токарный станок я использую дома, в основном как хобби. Машина работает плавно и проста в использовании.Единственная проблема на данный момент заключается в том, что стопорный штифт иногда немного сложно установить.

  • RIKON - Midi токарный станок Модель 70-220VSR

  • 5.0 из 5 звезд

    к DA из Оклахома-Сити на

    Потрясающий токарный станок, я выбрал именно этот лагуне 1216

    Итак, я недавно купил это в моем местном магазине деревянных изделий. Я хотел новый токарный станок и выбирал между этим и laguna 1216 revo. В конечном итоге я выбрал это, потому что у очень многих людей были проблемы с электроникой на лагуне, и потому что на лагуну была только 2-летняя гарантия, а на Rikon - 5-летняя гарантия.И у меня, и у меня они были рядом, чтобы сравнить в магазине, и мне просто понравился rikon, который подошел и закончился лучше. Это было отличное обновление моего старого токарного станка. Эта штука прочная и построена как танк. Я рад, что выбрал Рикон.

  • 5.0 из 5 звезд

    к телевидение на

    Мелкие жалобы не влияют на рейтинг 5 звезд

    Я купил этот токарный станок 6 месяцев назад, чтобы заменить старый 42-дюймовый токарный станок Sears Craftsman, который я потратил много разочаровывающих часов, пытаясь выровнять, отрегулировать, возиться с ним до и после почти каждого проекта.У него был мотор в половину лошадиных сил, который я подключил для работы в обратном направлении. Пришлось переставлять ремни, чтобы регулировать скорость. Наконец-то у меня было достаточно, и я купил этот токарный станок после долгих сравнительных исследований. Я не мог оправдать дополнительную стоимость сопоставимого Jet только для того, чтобы иметь более медленные обороты для финишной обработки поли или для более крупного ремонта эпоксидной смолы. Вместо этого я построил приспособление для медленного вращения, используя двигатель для гриля, который работает хорошо. Станок был идеально выровнен прямо из коробки. Персонал Woodcraft (Бойсе) был великолепен в работе и очень хорошо осведомлен, отвечая на все мои вопросы.Я купил его на распродаже и считаю, что покупка была отличной. Я редко использовал большую длину моего старого токарного станка, так что я еще не пропустил это. Сомневаюсь, что куплю (дорогое) расширение Rikon. Работать на этом токарном станке было так приятно, что за последние шесть месяцев я редко пропускал ни дня на токарную обработку. Регулируемая скорость работала безупречно, и более крупный двигатель легко справлялся с моими проектами, вплоть до диаметра 12 дюймов. Сменить ремень можно быстро и легко, но я выполняю 90% своих проектов на средних настройках, что дает мне 475-1710 об / мин.Буквы «70-220 VSR» - это не выпуклый металл, как буквы «Rikon», а палка на вспененной основе, и некоторые из них отслаивались. Я позвонил в компанию, и они немедленно прислали замену. Я был бы более счастлив с обработанными буквами вместо фальшивых, но это только выглядит и не влияет на производительность или мое удовольствие от работы. Обработка станины могла быть более гладкой. Слой воска помогает, но я, вероятно, отшлифую его, когда у меня будет время, чтобы, надеюсь, продлить срок службы воскового покрытия.Кажется, что белая краска легко трескается, в то время как детали, окрашенные в синий цвет, кажутся более прочными. Индексирующий штифт находится не в том месте. Вы можете довольно легко зажать палец между маховиком и штифтом, и его расположение не позволяет человеку сделать красивую, повернутую деревянную крышку для маховика, чтобы увеличить диаметр для простоты использования и персонализации машины. Это должен был быть мой первый проект, но мне пришлось отказаться от него и довольствоваться созданием красивой ручки для нокаут-бара. Держатель инструмента несколько удобен, но я думаю, что любой токарь мог бы с небольшими усилиями сконструировать держатель инструмента лучше.Я использую его каждый день и почти каждый день думаю об улучшениях, которые можно было бы с его помощью сделать. Я спроектировал и построил стол специально для этого токарного станка с фиксирующими колесами и встроенными держателями для долот, долот и других инструментов. Я хотел бы публиковать фотографии в этом обзоре, но у меня нет такой возможности. Задняя бабка не выдерживает больших и тяжелых работ, например, при сверлении более крупными долотами Forstner. Я читал об этом в других обзорах, прежде чем купить его, но этим обзорам было 10 или более лет, поэтому я надеялся, что проблема была исправлена.К сожалению, это не так. В целом, мои жалобы незначительны и не оправдывают понижения рейтинга. Если бы мне пришлось проделать все это сначала, я был бы так же счастлив, сделав такую ​​же покупку. Мало того, что машина и ее характеристики 5 звезд, это еще больше увеличило мое удовольствие от поворотов. И это делает мою жену счастливой, потому что меня гораздо больше нет дома и в гараже.

  • 4.0 из 5 звезд

    к GP от Уоррена на

    Требовалась работа, чтобы наладиться!

    Я купил Rikon 70-220VSR в Woodcraft с ограниченным бюджетом, чтобы иметь возможность приобрести некоторые бывшие в употреблении инструменты, патрон и суппорт.Я изучал и изучал ночь за ночью ваши видео ролики на лучшем миди-токарном станке. Вирдектом был Rikon из-за 1-дюймовой подставки для инструмента (сменной), 5-летней гарантии и пожизненной гарантии на подшипники шпинделя. Не забывайте о цене! Он намного ниже цен своего крупнейшего конкурента, Jet. Я смог заключить сделку в размере 599 долларов плюс налог, и я с радостью побежал в Woodcraft за последним дополнением к моим деревянным мастерским (справа)! Распаковка: Я собирался сделать видео по распаковке / настройке, потому что на YouTube его нет на этом токарном станке.Скажем так, в то время это было бы большим минусом для Рикона ... Недостающие детали и центровка: Хвостовая часть, передняя бабка и лицевая панель - все хромированные, однако у всех трех частей отсутствовали установочные винты M6x8, и нет, они не были упакованы, особенно когда я искал и исследовал упаковку. Эта дилемма добавила 4 часа магазина для поиска установочных винтов. Установив винты, я завел ее и был в восторге от ее работы, но что это был за шум подшипника? Во всех видеороликах говорится, что Rikon - самый тихий токарный станок, как? Как полевой техник, я не мог устоять перед желанием выяснить это, поэтому мне не потребовалось много времени, чтобы найти виновника.Датчик генератора пули, установленный на L-образном кронштейне, был смещен и терся о колесо генератора в головной балке. Этот датчик управляет скоростью и ведет к неминуемой катастрофе! Не просто болтается, а нужна распорка. Я не собирался сейчас собирать токарный станок на 100 с лишним фунтов и возвращать его обратно. Я был полон решимости внести коррективы, сдвинуть датчик и продолжить. Это именно то, что я сделал, аккуратно удалил деталь, добавив две крошечные шайбы, и БАММ, она работает как чемпион! Этот опыт оставил у меня сомнения в отношении продукта, однако я скажу, что этот токарный станок работает плавно, тихо и очень точно от точки к точке.Я думаю, что с массовым производством это происходит постоянно в промышленности. Я рекомендую токарный станок, так как это хороший продукт, но я бы посоветовал вам проверить его перед тем, как оставить его в магазине. Надеюсь, это поможет! ГПаз

  • 5.0 из 5 звезд

    к RG на

    Rikon 70-220VSR с ходом пиноли 3 1/2 дюйма и дополнительными функциями.

    Описание Woodstocks на Quill Travel (путешествие тараном) неверно.На самом деле это 3 1/2 дюйма, а НЕ 2 1/2 дюйма. На веб-сайте Rikons представлены характеристики этого токарного станка только с ходом пиноли 3 1/2 дюйма. Я потратил много времени на поиск и сравнение восьми различных токарных станков Midi (3/4 л.с. и 1 л.с.). Из восьми сравниваемых мной токарных станков, у Rikon были лучшие общие характеристики в совокупности. 5-летняя гарантия, без алюминиевой головы или хвоста, 125 фунтов (вес для дополнительной устойчивости и гашения вибрации), 20 дюймов между центрами, с удлинителем 44 дюйма между центрами, поворот 12 1/2 дюйма - подходит для набора вспомогательных губок Nova JSCOLE и хода поршня 3 1/2 дюйма (огромное преимущество для заготовок сверлильных ручек и других проектов).Первое, что я проверил после распаковки, это Инструкцию (показал ход поршня 3 1/2 дюйма) и проверил хвост (было 3 1/2 дюйма). Фотографии этого токарного станка не передают его должное. Вам нужно увидеть это лично, чтобы понять разницу. Этот токарный станок - это все, чего я ожидал, и даже больше.

  • 5.0 из 5 звезд

    к HR на

    так весело

    Я купил этот токарный станок 4 дня назад и получаю огромное удовольствие. У меня был токарный станок Craftsman, он был сделан в 1970 году, и это было много работы.Теперь этот токарный станок делает его намного интереснее. Раньше это было много работы, но теперь мне это не нравится, и в итоге получается хороший продукт. Я долго покупал это, и я решил купить Rikon, и я рад, что купил его и купил в Woodcraft Casselberry. Сотрудники там очень полезны и знают, что делают. Вы можете сказать, что мне нравится этот магазин.

  • 5.0 из 5 звезд

    к СМ на

    Отличное обслуживание клиентов

    Купил этот токарный станок около года назад и довольно усердно пользовался им, делая звонки индейки, фужеры, кольца и ручки.К сожалению, у меня вышли из строя подшипники, и, к моему большому удивлению, я связался с компанией, и они без колебаний отправили по почте новый комплект подшипников. Все, что они просили, это мои контактные данные, модель и серийный номер. Не могу сказать, насколько я доволен их обслуживанием клиентов. Они действительно стоят за своей продукцией.

  • 5.0 из 5 звезд

    к NH на

    Большой токарный станок

    Недавно я обновился до Rikon 70-220VSR, и это впечатляет.Это мой первый токарный станок с регулируемой скоростью, и я очень впечатлен его быстродействием. Полностью совместим с моими патронами и другими аксессуарами MT2. Много энергии, и я превратил несколько замечательных произведений. Настоятельно рекомендую, если вы хотите обновиться. Спасибо!

  • 5.0 из 5 звезд

    к MS от Appleton на

    Один большой токарный станок

    Я купил токарный станок в нашем местном магазине Woodcraft в марте в качестве подарка на день рождения.Простая установка, простая эксплуатация. Машинка отлично работает. Как человек, плохо знакомый с токарной обработкой дерева, я уже выполнил ряд различных проектов на токарном станке. Отличное соотношение цены и качества!

  • 2.0 из 5 звезд

    к RN на

    Жюри еще нет ...

    Ну, этот токарный станок был у меня из коробки, и он настраивался уже три недели. Я еще ничего не повернул. Прямо из коробки машина не включалась.После прочтения обзоров здесь это похоже на обычную проблему. Я отправил электронное письмо компании, и они отправили новый блок управления. На это ушла плюс неделя. Я получил устройство вчера и установил его сегодня. Токарный станок включился. Что-то прозвучало неправильно возле передней бабки, и при осмотре я обнаружил трещину длиной полтора дюйма в литом корпусе передней бабки. Трещина проходит спереди около задней части маховика на задней стороне бабки на всем протяжении материала. Еще один звонок Рикону, и еще одна часть в пути.Пока все, что я могу сказать, это то, что первоначальный контроль качества жалок, но обслуживание клиентов на высоте. Так что надежда еще есть ...

  • 2.0 из 5 звезд

    к EL на

    Деревообработка была великолепна / Рикон не был

    После двухнедельного использования токарного станка я получил сообщение об ошибке «код 2». Я выключил его и снова включил, и через короткое время я получил код ошибки 5, и цифровой дисплей перестал работать.В книге, которая прилагалась к нему, был указан номер телефона для службы технической поддержки, и все, что я получил, это звуковой сигнал голосовой почты. В других обзорах говорилось о том, насколько отличным было обслуживание клиентов, но я этого не вижу. Woodcraft собирается заменить это устройство, но я не очень впечатлен Риконом.

  • 5.0 из 5 звезд

    к Pap1940 на

    Отличный токарный станок и служба поддержки Super Rikon

    Мы с сыном получили один из них в апреле 2015 года.Я поместил его на гидравлическую тележку HF с привинченным кверху куском фанеры. Это позволяет мне перемещать его по гаражу или убирать вдоль стены, когда мне нужно место для других проектов. Я поднимаю и опускаю его в соответствии с проектом (и ощущениями моей спины в то время!). Это также позволяет мне размещаться под верстаком. На прошлой неделе он начал вести себя забавно, иногда он работал только в обратном направлении, и вы могли замедлить его, удерживая лицевую панель. Нехорошо. Он останавливался и останавливался вперед, когда мой сын крутил веретено из черного дерева.Примерно через час он попробовал еще раз и получил тот же результат. Обратился в службу поддержки Rikon, и после нескольких электронных писем и дальнейших проверок и тестов они решили, что блок управления неисправен. Получил новый через несколько дней. Новая плата управления определенно более прочная, конденсаторы большего размера, измененная компоновка радиатора и компонентов, различные реле и т. Д. Пришел с отличной инструкцией и отлично работает. Не могу сказать достаточно хороших слов о поддержке Рикона (Род). Было действительно приятно иметь дело с компанией, которая готова сделать резервную копию продукта.Да, и коды, которые он отображает, не являются кодами ошибок, как указано в некоторых обзорах. В руководстве нет ссылки на них. Род сказал: «Плата выполнит проверку системы перед запуском и после отключения питания. Коды отображаются только в течение нескольких миллисекунд во время запуска. Они остаются на дисплее до тех пор, пока не разрядятся конденсаторы».

  • 4.0 из 5 звезд

    к Рэй плотник на

    некоторые проблемы, но в целом хорошо

    Отличная покупка по такой цене.Производитель оперативно предоставляет запчасти по гарантии. К сожалению, контроллер мотора перестал работать примерно через 8 часов работы. Он был заменен по гарантии и отправлен в сервисный центр на следующий день. Я не уверен, были ли подшипники плохими или я перегружал их, но подшипники шпинделя начали издавать стук через 5 месяцев. Опять же, производитель быстро их заменил, хотя мне пришлось заменить их самому. Я обновлю это, когда закончу замену.

  • 5.0 из 5 звезд

    к Георгий на

    Замечательная машина

    Я ежедневно использую эту машину для изготовления ручек кранов, ручек, ящиков с крышками и мисок. С июня у меня был токарный станок Rikon меньшего размера, и он мне очень понравился, но эта модель похожа на разницу между VW и Porche.

  • 5.0 из 5 звезд

    к Г-н Дэвид на

    Это ТОЧНЫЙ ТОКАРНЫЙ СТАНОК.

    Я много работаю и пользуюсь очень давно.Этот токарный станок такой плавный, без вибрации, а регулируемая скорость - большой плюс. Готово к производству менее чем за 30 мин. Все, что я хотел от токарного станка, я нашел с этим. Цена - большой плюс, поэтому, если вы думаете о покупке токарного станка, сделайте это до того, как цена будет отражать качество.

  • 5.0 из 5 звезд

    к Кэмпбелл на

    Большой токарный станок для небольших мастерских

    Я купил это в моем местном магазине Woodcraft и использовал его каждый день.Он весил около 120 фунтов. так что доставать его из коробки и поднимать на скамейку можно было с помощью подъемника для двоих, но для настройки почти ничего не было. Десять минут, и я встал и повернулся. Единственный способ улучшить этот токарный станок начального уровня - это иметь более точный контроль скорости. переключатель ротатора немного непостоянен. Не позволяйте этому удерживать вас от превращения этого предмета в свой магазин. Это отличный токарный станок по такой цене.

  • Советы по покупке и использованию токарного станка по дереву

    Токарная обработка дерева - это популярная разновидность деревообработки, поскольку многие токари по дереву действительно не заботятся о каких-либо других аспектах обработки дерева, кроме токарной обработки.Для этого есть веская причина. Прежде всего, чтобы научиться токарной обработке дерева, все, что вам действительно нужно, это хороший токарный станок и несколько острых канавок, косые долота и отрезные инструменты. Вам понадобится способ держать инструменты острыми, чтобы они правильно резали, и вы захотите потратить немного времени на изучение безопасности токарной обработки древесины, но помимо этого, вы можете пройти долгий путь к тому, чтобы стать экспертом в токарной обработке древесины, практически ничего не делая. .

    Но вам понадобится хороший токарный станок. Что представляет собой хороший токарный станок?

    Начните с базы

    У хорошего токарного станка должна быть хорошая основа, и это начинается со станины токарного станка.Независимо от того, решите ли вы вложиться в полноразмерный токарный станок, мини-токарный станок для токарных ручек и других очень мелких предметов или в промежуточный токарный станок, ваш токарный станок должен иметь прочную станину, которая является главной горизонтальной балкой через база токарного станка. Эта балка, часто сделанная из чугуна, должна быть тяжелой, чтобы токарный станок не вибрировал, когда дерево вращается на двигателе. Даже малейшая вибрация может затруднить поворот детали (не говоря уже о небезопасности), поэтому не поддавайтесь желанию купить легкий токарный станок для мобильности.Вместо этого найдите в своем деревообрабатывающем цехе место, посвященное токарной обработке древесины, чтобы портативность не была проблемой. По иронии судьбы, чем тяжелее и прочнее основание, тем легче будет пользоваться токарным станком.

    Еще одно соображение - длина кровати. В то время как передняя бабка прочно закреплена на одном конце станины, задняя бабка на противоположном конце будет скользить по станине в соответствии с длиной шпинделя, который вы хотите повернуть. Если вы собираетесь повернуть ножки стола, вам понадобится кровать гораздо длиннее, чем если бы вы собирались тратить время на то, чтобы переворачивать ручки и пробки для бутылок.

    Некоторые миди-токарные станки имеют возможность выдвигать станину. Хотя они могут быть универсальными, если вы будете обрабатывать много шпинделей длиной до 36 дюймов, вам лучше купить полноразмерный токарный станок с непрерывной твердой станиной, чем пытаться расширить станину более короткого токарного станка. где соединения между кроватью и пристройкой никогда не будут такими прочными, как сплошная кровать.

    Высота токарного станка - еще одна проблема при рассмотрении основания. Обычно шпиндель вашего токарного станка должен быть примерно на той же высоте, что и ваши локти, когда вы стоите у токарного станка.Если шпиндель расположен слишком низко, ваша спина будет болеть из-за постоянного сгибания, а если он будет слишком высоким, у вас будут проблемы с удержанием инструментов в правильном положении с опорой для инструмента. Если вы необычно высокий или низкий, вам, возможно, придется поднять кровать или построить платформу, на которой вы будете стоять так, чтобы ваши локти были на одном уровне со шпинделем.

    Передняя бабка и двигатель

    Следующее соображение - это передняя бабка и двигатель. Мощность двигателей токарных станков составляет от 1/8 до трех лошадиных сил с регулируемой скоростью, в идеале от 500 до 4000 об / мин.Очевидно, что чем больше двигатель, тем больше деталь, которую вы сможете повернуть, поскольку двигатель должен поддерживать вращение детали с постоянной скоростью. Если вы собираетесь повернуть чаши и шпиндели, вам понадобится приводной центр и лицевая пластина, которые будут взаимозаменяться, чтобы удерживать заготовку без задней бабки. Кроме того, если вы хотите повернуть большие чаши, ваша бабка должна будет повернуться в сторону от основания, чтобы оставить зазор для большой чаши, но при этом вы сможете использовать подставку для инструмента. Помните об этих факторах, когда будете покупать токарный станок.

    Задняя бабка

    Задняя бабка - это просто вращающийся штифт на противоположном конце передней бабки, который удерживает шпиндель в центре и равномерно вращается. Задняя бабка должна надежно фиксироваться в любом положении вдоль станины, обеспечивая максимальную универсальность при выполнении нужных вам типов поворота.

    Держатель инструмента

    Пожалуй, самая важная часть любого токарного станка - это подставка для инструмента. Одно правило безопасности, которое следует помнить при токарной обработке, - всегда опирать инструмент на опору для инструмента.Не существует такой вещи, как безопасная свободная обработка любого резания на токарном станке, поэтому опору для инструмента необходимо отрегулировать в любое положение, чтобы подвести инструмент к дереву. Не менее важно, чтобы подставка для инструмента могла надежно фиксироваться в этом положении. Слабая опора для инструмента так же опасна, как и отсутствие опоры для инструмента (а может быть, даже больше). Если вы собираетесь вращать чаши или большие шпиндели, вам может потребоваться две или три подставки для инструментов различных размеров, которые можно менять местами внутри станины, чтобы обеспечить универсальность для резки чаш и шпинделей.

    Выключатель питания

    Один аспект использования токарного станка, который можно упустить из виду, - это размещение и размер переключателя питания. В последние годы многие производители настольных пил установили на свои настольные пилы большие лопастные переключатели, чтобы пользователь мог выключить инструмент ногой, если его руки заняты поддержкой заготовки. Хотя для токарного станка это может быть излишним, поскольку токарь поддерживает только режущий инструмент, а не заготовку, все же важно иметь легкодоступный переключатель включения / выключения, который можно быстро выключить, если возникнет необходимость.

    Выбор лучшего токарного станка для деревообработки для вашего цеха - Деревообработка | Блог | Видео | Планы

    Какой токарный станок мне купить?

    Как автор нескольких книг по токарной обработке древесины, разработчик токарного станка (токарный станок Conover, который больше не производится) и член учредительного совета Американской ассоциации деревообрабатывающих станков (я член № 004), это могло бы быть преуменьшением. Сказать, что люди часто спрашивают мой совет о том, какой токарный станок купить или какой токарный станок лучший.Им всегда нужен простой ответ, например: «Купите Acme Model XJ4, купленную Уайлом Э. Койотом в мультфильмах Warner Brothers« Road Runner »».

    Все не так просто. То, что вам нужно, зависит от вашего бюджета, места и целей. Вы хотите делать в основном точение шпинделя (создание цилиндрического объекта)? Или поворот лицевой панели (с помощью металлического диска, лицевой панели, чтобы прикрепить дерево к токарному станку, чтобы вы могли повернуть предмет, который нельзя закрепить одновременно на передней и задней бабке)? Станет ли токарная обработка вашим основным занятием по дереву, или вы покупаете токарный станок, чтобы улучшить свою общую работу по дереву?

    Типы токарных станков

    Сегодня токарные станки бывают трех видов: мини, миди и полноразмерные, каждый из которых имеет сильные и слабые стороны, которые делают их более или менее подходящими для определенных видов токарных задач.

    Например, мини-токарные станки отлично подходят для токарной обработки ручек, мелких предметов и миниатюр. Миди-токарные станки больше подходят для изготовления мебельных шпинделей и средних чаш. А полноразмерные токарные станки справятся с любой токарной задачей.

    Однако, так же, как породы собак варьируются от чихуахуа до ньюфаундлендов, но все они обладают существенной «собачьей» сущностью, существуют элементы, которые превращают токарный станок в токарный станок.

    Современные токарные станки имеют станину, сделанную из чугуна или сварной стали, наверху которой имеется набор направляющих: две параллельные полосы постоянной ширины и расстояния, на которых монтируются передняя бабка, задняя бабка и банджо (основание инструмента).В то время как передняя бабка закреплена на одном конце станины, задняя бабка и банджо могут свободно скользить в зависимости от условий работы токаря. Токарные станки поставляются как минимум с одной опорой для инструмента, приводным центром, приводным центром и лицевой панелью.

    Справедливо отметить, что увеличение цены обычно означает улучшение удобства использования. Чем больше вы платите, тем тяжелее машина становится с более удобным управлением. Например, очень дешевые токарные станки имеют тенденцию иметь рычаги на банджо, которые сталкиваются друг с другом, что затрудняет регулировку.Если вы заплатите больше, вы получите заднюю бабку, банджо и упор для инструмента, которые фиксируются без чрезмерного усилия.

    Если вы ищете токарный станок, давайте посмотрим, что еще вам следует искать.

    Выбор токарного станка: значения мощности

    Шпиндель 1 ″ - 8 tpi является стандартным для токарных мини- и миди-станков. Шпиндель был давно разработан компанией Delta Machinery и стал де-факто отраслевым стандартом.

    Диаметр шпинделя: Все мини- и миди-токарные станки имеют шпиндель 1 дюйм с восемью резьбой на дюйм.Хотя этого более чем достаточно для поворота мебельных шпинделей и чаш диаметром примерно до 12 дюймов, этого недостаточно для тяжелых работ с лицевыми панелями. Это связано с тем, что шпиндель диаметром 1 дюйм может изгибаться между подшипниками передней бабки под действием высоких сил, возникающих при работе с лицевой панелью с большой нагрузкой.

    Следовательно, на большинстве больших токарных станков используется шпиндель 1-1 / 4 дюйма или 33 мм (по-прежнему с восемью резьбой на дюйм). В десятичных дробях эти размеры шпинделя составляют 1,250 ″ и 1,299 ″ - очень близко. Разница 0,049 дюйма увеличивает жесткость на 1 дюйм вместо 2.От 44 до 2,85 раза, потому что жесткость круглого стержня увеличивается в четыре раза по мере увеличения диаметра. Небольшие увеличения диаметра заметно увеличивают прочность. Тем не менее, этой разницы недостаточно, чтобы выбрать один шпиндель над другим.

    Банджо ONEWAY на 1/4 дюйма выше, чем Powermatic перед ним, за счет чего достигается 1/2 дюйма поворота (ограничение, которое принимает автор).

    Качели: Производители указывают размер «качели» как удвоенную высоту центра - то, что машина будет раскачивать над станиной.Однако истинный поворот токарного станка - это высота центра над банджо, потому что это основание для упора для инструмента должно находиться под всеми шпинделями и большей частью работ на планшайбе. Два токарных станка с одинаковым поворотом могут иметь разную высоту банджо. Многие производители сейчас перечисляют качели как над банджо, так и над кроватью, но стоит проверить.

    Если ваша основная цель - повернуть шпиндель детали мебели, вам вряд ли понадобится повернуть больше 4 дюймов в диаметре, поэтому 6-дюймового поворота над банджо более чем достаточно.

    Обычно можно увеличить расстояние между центрами на несколько дюймов, немного свесив заднюю бабку со станины. Фактически, прижимной механизм на этом Powermatic 3520B был перемещен от центра к носовой части литой основы во время модернизации, чтобы облегчить это.

    Расстояние от центра до центра: Расстояние между центрами часто указывается как измерение, которое получается при расчете расстояния от носа шпинделя токарного станка до носа задней бабки, когда задняя бабка находится заподлицо с концом станины.Однако вы должны понимать, что привод и рабочие центры должны удерживать шпиндель во время токарной обработки, что значительно сокращает это расстояние. Многие производители в настоящее время указывают истинное межцентровое расстояние с указанием центров токарного станка.

    При этом большинство поставляемых центров на токарных мини- и миди-станках хуже. Особенно это касается живого центра; обновление до более качественного уменьшит расстояние от центра до центра на целых 3 дюйма. В большинстве случаев вы также можете освободить пару сантиметров пространства, подвесив заднюю бабку над станиной на это расстояние.

    Если ваша цель - использовать токарный станок в домашней мастерской для точения шпинделей деталей мебели, вам понадобится токарный станок с расстоянием между центрами от 29 до 36 дюймов.

    Токарный станок Colt - единственный миди с частотно-регулируемым приводом, оснащенный магнитным блоком управления, который можно перемещать в любое место на токарном станке по желанию токаря. Это особенность многих регуляторов скорости VFD (чаще встречается на полноразмерных токарных станках). У некоторых даже есть фиксированный элемент управления и второй, который можно разместить где угодно на токарном станке.

    Регулятор мощности и скорости: Номинальная мощность электродвигателя часто завышается.Как правило, умножение заявленной мощности большинства токарных мини- и миди-токарных станков примерно на 0,75 позволит вам намного приблизиться к фактической мощности. Причина этого в том, что максимальная мощность в лошадиных силах может поддерживаться только в течение нескольких секунд, прежде чем двигатель сгорит. Что действительно имеет значение, так это непрерывный рейтинг.

    Европейцы указывают мощность двигателя в киловаттах, что является более справедливым значением, чем постоянная или истинная мощность. Поскольку мощность в лошадиных силах составляет 745,7 Вт, ее легко определить по номинальной мощности в киловаттах.

    Токарные мини-станки

    поставляются с двигателем мощностью 1/2 л.с., что, вероятно, ближе к 1/3 л.с., но более чем достаточно для токарного станка такого размера. Токарные станки Midi обычно оснащены двигателем мощностью 1 л.с., но он обеспечивает мощность на шпинделе ближе к 3/4 л.с. Этому способствует тот факт, что почти все мини- и миди-токарные станки с регулируемой скоростью имеют двигатель постоянного тока и контроллер. Опять же, этого обычно достаточно для домашней мастерской и небольшого мебельного магазина.

    Современные полноразмерные токарные станки оснащены трехфазным асинхронным двигателем мощностью не менее 1-1 / 2 л.с., соединенным с частотно-регулируемым приводом (VFD).ЧРП принимает ваш однофазный ток в доме 60 Гц и преобразует его в трехфазный ток с любой частотой цикла от 2 до 60 Гц. Поскольку скорость асинхронного двигателя регулируется фазовой скоростью тока, это позволяет точно регулировать скорость с незначительными потерями мощности на низких скоростях. Двигатели и контроллеры постоянного тока, напротив, имеют более выраженное падение мощности на низких скоростях.

    ЧРП

    также позволяют подключать удаленный переключатель к контроллеру. Это позволяет прикрепить второй комплект выключателей останова и пуска с помощью магнита в любом месте, которое токарь сочтет удобным.Это одновременно удобство и запас прочности.

    Для всех двигателей мощностью 2 л.с. и более требуется розетка на 220 В. Все токарные станки mini и midi работают от 120 вольт.

    Вес: Когда дело доходит до токарных станков, вес считается преимуществом. Вибрация обратно пропорциональна весу, поэтому тяжелые чугунные машины обычно поглощают вибрацию. Однако за последние 20 лет машины, изготовленные из сварной стали, особенно станины, вышли на передний план. При правильной конструкции сварные швы действуют как трещина в бокале для вина и останавливают вибрацию.

    Три класса токарных станков

    Как я упоминал ранее, сегодня существует широкий ассортимент мини-, средне- и полноразмерных токарных станков. Давайте посмотрим на каждую из категорий по очереди.

    Миниатюрные токарные станки - это результат повального увлечения ручками в конце 20-го века, но они также отлично подходят для точения небольших чаш диаметром до 8 дюймов, коробок и полых форм (например, той, которая сейчас здесь). По экономичной цене, мини-станок может стать разумной первой ступенькой в ​​токарном деле по дереву.

    Мини-токарные станки: В последнее десятилетие 20-го века ряд производителей выпустили небольшие настольные токарные станки с короткой станиной.Направленные на растущую волну токарных станков (первые наборы для ручек вышли в 1987 году), их окрестили «мини-токарными станками». Эти маленькие токарные станки пользовались большой популярностью у моделистов, подростков и тех, кто просто хочет попробовать токарную обработку, не тратя целое состояние. Мини-токарные станки обычно имеют шпиндель от 1 до 8, угол поворота от 8 до 10 дюймов и расстояние между центрами от 12 до 15 дюймов.

    Самые дешевые мини-токарные станки имеют только четыре или пять ступеней шкива для регулирования скорости; у лучших есть двигатель постоянного тока и контроллер. В то время как единственная часть мебели, которую вы можете включить в обычный мини, - это ручка, для многих из них доступны удлинители кровати.С помощью удлинителя кровати мини-станок можно превратить в настольный токарный станок, который можно использовать для большинства мебельных работ. Если вы просто хотите попробовать поворачивать, мини может стать отличной первой ступенькой к большому хобби. Точно так же это разумный выбор, если у вас есть ребенок, который хочет повернуться, или если ваши амбиции строго ограничены ручками и миниатюрами.

    Токарный миди-токарный станок - это то, что автор считает токарным станком общего назначения. Midis может делать все: миски до 12 дюймов и любой мебельный шпиндель.

    Токарные станки Midi: В течение первых 10 лет этого столетия многие производители увеличили станину своих токарных мини-станков и увеличили высоту шпинделя от 1 до 8, чтобы получить поворот на 12 дюймов или лучше.Обозначение mini размером 10 дюймов или меньше и midi размером 12 дюймов и больше теперь является частью популярного лексикона. Миди-токарный станок был бы выбором Златовласки: не слишком большой, не слишком маленький, достаточное расстояние от центра до центра с удлинением станины, адекватная мощность с регулируемой скоростью и разумная стоимость. Недавняя тенденция состоит в том, что банджо и опоры для инструментов увеличиваются до 1 дюйма, что добавляет жесткости и позволяет заменять упоры для инструментов на более крупные станки.

    Токарные станки

    Midi - это, по сути, стандартные станки для мастерских моей юности с переменной скоростью почти во всех случаях.К счастью, почти все компании также предлагают стенды.

    Обычно добавление одного удлинителя увеличивает расстояние между шпинделями до 36–45 дюймов. Токарный миди-станок - отличный выбор для производителей мебели, но он по-прежнему отлично подходит для ручек и миниатюр. На большом токарном станке можно крутить мелкие вещи, но не наоборот. Midis также очень подходят для переворачивания чаши (если это ваша цель, забудьте о удлинении кровати). Шпиндель размером от 1 до 8 дюймов и мощность ограничивают работу миди с легкой лицевой панелью: вы можете поворачивать чаши только до 12 дюймов в диаметре.

    Полноразмерные токарные станки - это то, что когда-то использовалось в станках, модельных цехах и профессиональных училищах, но сегодня их используют заядлые любители. Они делают все, от гигантских мисок до длинных тяжелых веретен.

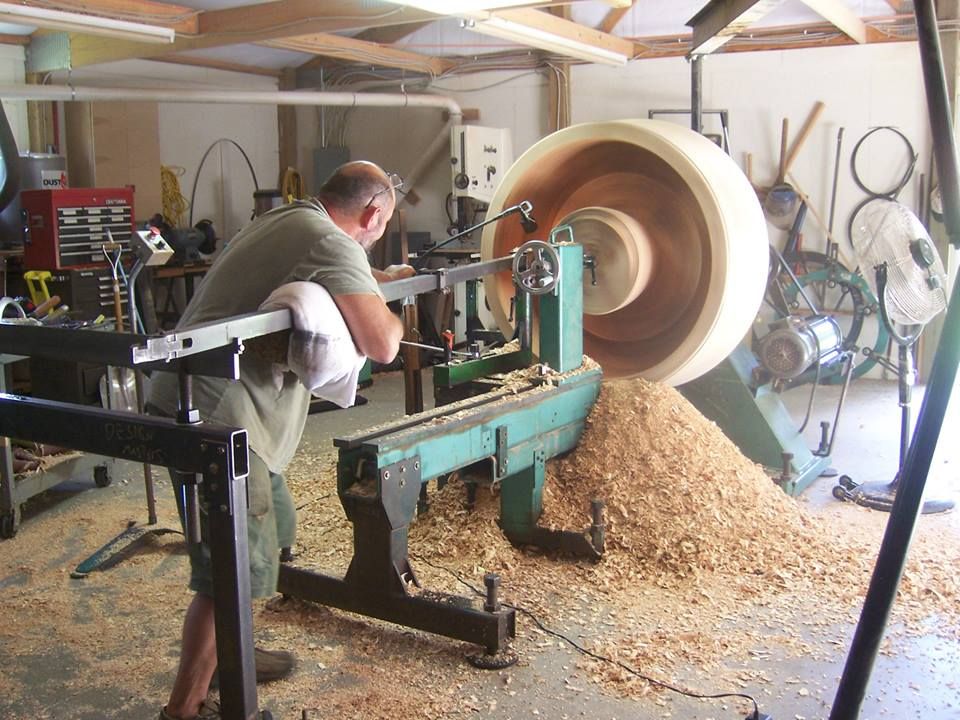

    Полноразмерные токарные станки: Действительно большие токарные станки этой категории когда-то предназначались для столярных мастерских и изготовителей моделей, но сегодня их выбирают серьезные токари-любители, особенно токарии чаш. Большинство полноразмерных токарных станков теперь оснащены модульными станинами, которые можно удлинить для очень долгой работы с помощью качелей над станиной размером до 24 дюймов.

    Здесь автор скрепил болтами две машины Powermatic 3520B, чтобы повернуть кедровые фонарные столбы 8 ″ x 8 ″ x 9 футов.

    Это означает, что они могут превратить что угодно, от столбов крыльца до огромных чаш. Все они имеют как минимум двигатели мощностью 1,5 л.с., но большинство из них имеют 2 л.с., при этом 3 л.с. являются дополнительным обновлением. Промышленным стандартом теперь является регулирование скорости с частотно-регулируемым приводом. Полноразмерные токарные станки могут все.

    Многие полноразмерные токарные станки позволяют сдвигать переднюю бабку к концу станины задней бабки для работы с планшайбой.

    Большинство полноразмерных токарных станков теперь имеют возможность сдвигать переднюю бабку близко к концу станины, превращая их в «токарные станки с чашей».«Идея состоит в том, чтобы сделать станину короче, позволяя дровосеку стоять там, где обычно находится передняя бабка, обеспечивая им удобный доступ и рычаги во время поворота. Если вы переворачиваете много мисок, особенно больших, то преимущество такой установки невозможно переоценить. (Другое решение - возможность повернуть носовую часть бабки примерно на 45 °. Это позволяет немного больший поворот лицевой панели и гораздо лучший доступ во время работы с лицевой пластиной, но это не так хорошо, как на токарном станке с чашей.)

    Настройка токарного станка

    Если ваш токарный станок должен быть у стены (плохой выбор, говорит автор), поместите его под прямым углом, как показано здесь.24 дюйма между передней бабкой и стеной позволяет разместить заглушку.

    После того, как вы привезли новый токарный станок домой, самое время его настроить. Если это мини-токарный станок, владелец небольшого магазина может заинтересовать его тем, что вы можете хранить его под скамейкой, когда он не используется. Однако, когда дело доходит до использования, вы обнаружите, что токарный станок работает лучше, если вы каким-то образом прикрепите его к верстаку. С-образный зажим на каждом конце или захват каждого конца за собачки верстака - отличные варианты. Если вы не можете закрепить его непосредственно на токарном станке, прикрутите его к куску фанеры толщиной 3/4 дюйма, который затем можно прикрепить к столу, - это обходной путь.

    Когда дело доходит до токарных станков большего размера, большинство владельцев магазинов ставят их у стены. Это может быть хорошо для работы со шпинделем, но ограничивает работу с лицевой панелью. Я считаю, что токарный станок лучше разместить подальше от стены или, по крайней мере, под прямым углом к ​​ней. Вам потребуется около 24 дюймов зазора между передней бабкой и стеной для размещения заглушки.

    Выравнивание токарного станка

    Правильное выравнивание - это, вероятно, один из факторов, которым при настройке токарного станка чаще всего не уделяют внимания.Он должен быть ровным по длине путей и поперек путей на каждом конце. Поперечина на каждом конце наиболее важна, потому что разные состояния уровня на каждом конце токарного станка могут вносить скручивание в станину (часто причина, по которой центры не выровнены должным образом). Уровень хорошего строителя - достаточный инструмент для этой задачи. Просто отрегулируйте регулировочные винты на стойке или ножках токарного станка так, чтобы пути были ровными. Теперь поочередно поместите уровень поперек путей прямо перед передней бабкой и на противоположном конце и отрегулируйте винты, пока каждый конец не станет ровным.Лучше всего, если вам не придется перемещать токарный станок после нивелирования.

    Бюджетирование инструментов

    Здесь изображен рабочий набор токарных инструментов: токарные инструменты с торцевой пластиной слева и токарные инструменты шпинделя справа.

    При покупке токарного станка вам также необходимо выделить средства на системы заточки инструментов и инструменты, выбор которых зависит от ваших целей токарной обработки древесины. (Пользователи мини-токарных станков могут обойтись более дешевыми миниатюрными инструментами.) Я собрал свои рекомендации по преобразованию инструментов как для шпинделя, так и для лицевой панели в электронную таблицу, доступную в Интернете.

    Я предпочитаю покупать токарные инструменты на заказ, а не в наборах, которые могут включать инструменты, которые вы никогда не будете использовать, или инструменты неправильного размера. Избегайте недорогих подвальных наборов из углеродистой стали и, если ваши токарные амбиции не очень скромны, избегайте твердосплавных инструментов. Вот почему: если вы просто хотите перевернуть несколько проектов, это будет экономичный выбор, потому что вам не придется покупать шлифовальный станок и приспособления, необходимые для заточки обычных инструментов. С другой стороны, они никогда не оставят четких краев, стеклянных поверхностей или изысканных бусинок при работе шпинделя, как это делают правильно заточенные обычные инструменты.

    Я предлагаю покупать инструменты из быстрорежущей стали или из порошкового металла, которые обеспечивают еще большее время удержания кромки между заточками.

    Да, вам придется заточить инструменты с помощью настольного точильного станка, чтобы отшлифовать их до нужной формы. (Они редко бывают такими.) Купите настолько хорошую шлифовальную машину, насколько вы можете себе позволить, например, тихоходную шлифовальную машину с колесами из оксида алюминия. Буфер отлично подходит для хонингования шпиндельных инструментов после шлифования.

    Защитное оборудование

    Защитное оборудование для токарной обработки древесины должно включать средства защиты органов дыхания, глаз и органов слуха: такие предметы, как маска для лица, защитные очки и беруши.

    Вам также необходимо принять во внимание оборудование для обеспечения безопасности и правила техники безопасности. Минимальная защита глаз при повороте - это очки с боковыми щитками, соответствующие стандартам ANSI Z87.1. Если вы носите очки по рецепту, ваш оптометрист может сделать вам пару, соответствующую стандарту Z87.1, или вы можете носить прозрачные очки, соответствующие стандарту, вместо очков по рецепту. Еще лучший вариант - носить защитную маску, которая соответствует стандарту Z87.1, а на самом деле превосходит его.

    Защита слуха во время большинства поворотов - это разумно.Черновая работа, когда вы начинаете свой проект и быстро удаляете материал из возможной чаши или шпинделя, может издавать звук более 80 децибел, поскольку инструмент попеременно режет дерево и воздух.

    Защита от пыли наиболее проблематична для токарных станков, поэтому все, что можно сделать, чтобы собрать пыль до того, как она попадет в легкие, - это хорошо. Вы можете поместить шланг от пылесоса HEPA рядом с местом, где вы работаете, чтобы собрать много пыли. Поддержите этот вариант сбора пыли, надев респиратор автомобильного типа или, что еще лучше, респиратор.

    И, когда дело доходит до включения токарного станка, не будь демоном скорости. Скорость вращения планшайбы никогда не должна превышать 1200 об / мин, при начальной черновой обработке - от 150 до 800 об / мин.

    Шпинделям диаметром до 2 дюймов требуется начальная частота вращения от 500 до 1400 об / мин, в зависимости от навыков и опыта токаря.

    Все это означает, что токарный станок - это лишь верхушка айсберга. Лучшие токарные станки бесполезны без одинаково хороших инструментов. Многие отказываются от токарной обработки, потому что они никогда не придавали правильной формы и не затачивали инструменты, поэтому необходимы правильная шлифовальная машина и приспособления.Я знаю нескольких токарей, которым пришлось бросить курить, потому что они вдыхали слишком много пыли. Посмотрите на всю комплектацию, а не только на токарный станок.

    Введение в токарную обработку древесины - что вам нужно для начала | Обращение к прибыли | Токарная обработка дерева

    Добро пожаловать в чудесный мир токарной обработки древесины. Если вы не уверены, что вам нужно, этот пост поможет вам разобраться в токарном станке и связанном с ним токарном оборудовании. Здесь мне нужно сделать несколько упрощающих предположений.

    Для начала вам понадобится токарный станок.Токарные станки бывают разных размеров от мини до полноразмерных, но они оснащены двигателем, который вращает дерево для токарной обработки. Во-вторых, вы только начинаете и еще не определились со своей нишей. То есть, если вы просто хотите превратить большие чаши, вам нужен специализированный токарный станок с уникальными характеристиками. Обычный токарный станок по дереву будет вращать древесину от задней части станка к передней, перебегая через верх. Это направление необходимо для того, чтобы инструменты на подставке для инструмента правильно распиливали древесину.

    Базовая установка токарного станка

    Сначала разберемся с деталями токарного станка. Все токарные станки, от миниатюрных до полноразмерных, будут иметь эти компоненты. Головка ложа слева. Это сила нашего токарного станка, которая заставит дерево вращаться. Внутри приводного вала головной бабки находится приводной центр.

    С правой стороны токарного станка задняя бабка. Его можно перемещать вдоль станины токарного станка, чтобы приспособить к разной длине древесины.Живой центр помещается в заднюю бабку и вращается по мере вращения древесины.

    В центре токарного станка находится упор для инструмента с банджо упора для инструмента. Банджо - это часть, которая удерживает опору для инструмента и имеет рычаг, с помощью которого вы можете регулировать положение опоры для инструмента на токарном станке.

    Живой центр и приводной центр

    Живой центр слева. Этот центр вращается, когда дерево обрабатывается на токарном станке. Приводной центр находится справа и имеет приводные шпоры, которые врезаются в дерево и заставляют его вращаться на токарном станке.Справа находится заглушка, которая используется для снятия приводного центра с передней бабки или подвижного центра с задней бабки.

    Эти центры будут иметь конус Морзе, который описывает форму позади головы. Убедитесь, что конус Морзе (MT) ваших центров соответствует конусу Морзе вашей головки и задней бабки. В этом случае все - МТ №2.

    Это основная установка для токарного станка. Цель состоит в том, чтобы приспособиться к размеру и форме древесины, которую вы поворачиваете, а затем надежно удерживать эту древесину, когда вы формируете древесину с помощью своих инструментов.Вам нужно будет следить за своим токарным станком и следить за тем, чтобы его легко регулировать и использовать. Вот как ухаживать за токарным станком.

    Два вида токарной обработки

    Когда вы помещаете токарную заготовку на токарный станок и волокна древесины параллельны станине токарного станка, вы выполняете токарную обработку шпинделя. Приводная шпора заставляет дерево вращаться, а живой центр помогает удерживать его на токарном станке.

    Когда волокна токарной заготовки находятся под прямым углом к ​​токарному станку, вы выполняете токарную обработку планшайбы или чаши.Есть разные способы удерживать заготовку чаши на токарном станке, но один из самых простых - это прикрепить токарную заготовку к лицевой пластине, которая затем навинчивается на приводной вал. Лицевая панель крепится к токарной заготовке саморезами по дереву.

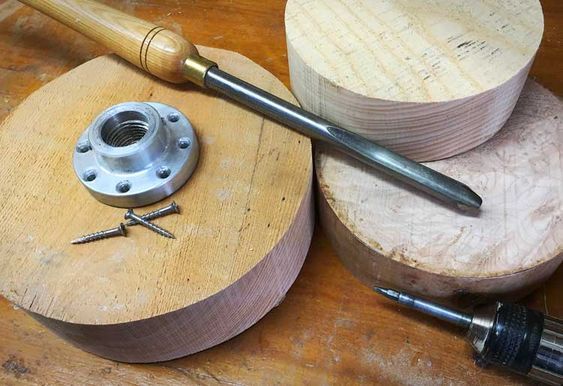

    Вы навинчиваете лицевую панель на свою головку, чтобы при вращении приводного вала лицевая пластина и холостой ход также вращались.

    Ваши инструменты лучше всего подходят для токарной обработки шпинделя или дежи. Это то, что мы рассмотрим дальше.

    Какие инструменты вам понадобятся?

    Для точения шпинделя вы начинаете с черновой канавки, а затем можете использовать канавку для шпинделя или косое долото для обработки деталей.

    Строжка шпинделя используется многими токарями в качестве основной детали. По форме он похож на уменьшенную версию черновой канавки, но вам нужна шлифовка другой формы, чтобы вы могли выполнять детализацию.

    Наклонное долото может быть непросто в освоении, но как только вы привыкнете к нему, вы сможете получить действительно красивую гладкую поверхность, и это очень универсальный инструмент.

    Для переворачивания дежи используйте долото для дежи. Древесина вращается перпендикулярно токарному станку (под прямым углом) и требует выемки чаши для гладких резов. Не используйте черновую канавку для точения дерева с такой ориентацией.

    Кроме того, вам понадобится отрезной инструмент, чтобы отделить древесину от токарного станка.

    Рассмотрим токарные инструменты подробнее.

    Общие токарные инструменты:
    • Шпиндель для черновой строжки
    • Стойка для чаши
    • Строжка шпинделя
    • Зубило косое
    • Инструмент для отрезки

    Шпиндель для черновой строжки

    Станок для черновой обработки шпинделя - это ваша рабочая лошадка для точения деревянных заготовок.Обычно это первый инструмент, который вы будете использовать для токарной обработки шпинделя. Более подробная информация здесь. Как использовать строжку для черновой обработки шпинделя.

    Вырезы чаши (вверху) и шпинделя (внизу)

    Эти две выемки помогают оформить вашу работу. Желоб дежи (верхний) предназначен для поворота планшайбы или дежи. Используйте эту строжку всякий раз, когда зерно находится под прямым углом к ​​токарному станку.

    Стрежня шпинделя имеет такую ​​форму, чтобы резать ее при токарной обработке шпинделя. Текстура древесины идет параллельно токарному станку.

    Желобок для чаши (верхний / левый) имеет более глубокую канавку, чтобы стружка выходила изнутри чаши. Стрежня шпинделя (нижняя / правая) имеет неглубокую канавку. У обоих долоток верхние углы канавки отшлифованы, так что вы можете поднести инструмент к дереву, не цепляясь за концы. Внимательно посмотрите на черновую бороздку, и вы увидите почти прямой угол на концах.

    Многие токарные станки имеют разную форму и разную шлифовку инструмента. Если вы учитесь самостоятельно, вам нужно отшлифовать кончики долота, затем придать форму кончику и посмотреть, как он повернется.Со временем вы найдете то, что работает для вас, и именно так вы должны затачивать долотки.

    Долото косое

    Косая стамеска похожа на стамеску. Однако вы можете видеть, что шлифовка идет под углом.

    Косое долото заточено с двух сторон к середине. Это похоже на топор. Заточка позволяет резать с обеих сторон инструмента, а не только с одной стороны, как долото. Постарайтесь добиться равномерного помола с каждой стороны.Они не обязательно должны быть зеркальным отображением друг друга, но вам нужна красивая гладкая поверхность.

    Инструмент для отрезки

    Это два инструмента для пробора, которые я использую. Верхний - узкий отрезок шириной 1/16 дюйма. Дополнительная глубина лезвия придает ему большую прочность.

    Нижний отрезной инструмент имеет ширину 1/8 дюйма. Ромбовидная или заостренная форма позволяет вам разводиться в любой ориентации. Инструмент для отрезки режет прямо на кончике, так что остальной металл выполняет опорную работу.

    Дополнительные токарные инструменты
    • Патрон с несколькими кулачками
    • Цанговый патрон

    Эти инструменты вам не понадобятся немедленно. Однако они очень полезны. Патрон с несколькими кулачками даст вам больше возможностей надежно удерживать древесину на токарном станке с большой гибкостью. Цанговый патрон можно использовать в головной бабке для удержания небольших деревянных деталей. При использовании в задней бабке цангового патрона и сверла ваш токарный станок превращается в горизонтальный сверлильный станок.Это может быть очень полезно.

    4-кулачковый патрон или мульти-кулачковый патрон

    Предназначен для удержания дерева на токарном станке. Патрон прикручивается к приводному валу, и вы используете ключ для увеличения и сжатия губок. Вам нужен патрон подходящего размера, который подходит для вашего токарного станка. Мой приводной вал имеет диаметр 1 дюйм с 8 TPI (резьбы на дюйм). Это обычный размер для токарных станков по дереву.

    Цанговый патрон

    Этот патрон удерживает сверла в своих губках.Задний конец патрона входит в заднюю бабку. Существует три размера конуса Морзе (MT). Вам нужно, чтобы конус на патроне соответствовал конусу вашей задней бабки. Это МТ №2.

    Инструмент для деревообработки общего назначения

    Это обычные инструменты для деревообработки, которые помогут вам в ваших токарных проектах. Следуйте инструкциям по технике безопасности, прилагаемым к каждому инструменту.

    • Настольная пила для токарной резки заготовок
    • Ленточная пила - изготовление и обрезка заготовок дежи
    • Drill Press - отверстия в токарных заготовках для ручек и других комплектов
    • Пила «ласточкин хвост» - чистовая отрезка древесины на токарном станке
    • прямая кромка - нахождение центра заготовки шпинделя
    • острый карандаш - хорошая чистота маркировки
    • Мелкий резец или универсальный нож - очистка после отрезного инструмента
    • Шило для обработки дерева - нанесение центра на токарную заготовку

    Деревообрабатывающее шило используется для маркировки центра ваших токарных заготовок шпинделя.Если у вас нет шила, можно заточить острие старой отвертки, конец которой изношен.

    Общие инструкции

    Прядение дров на любой скорости может быть опасно. Всегда пользуйтесь средствами защиты глаз и пыли. Если у вас есть руководство для вашего токарного станка и любых других электроинструментов, которые вы решите использовать, обязательно сначала прочтите это руководство и соблюдайте все рекомендуемые меры безопасности.

    Если в какой-то момент предложенная процедура покажется вам небезопасной, остановитесь. Оцените, что вы делаете, и посмотрите, есть ли более безопасный способ выполнить разрез или операцию.Попробуйте использовать другой инструмент или другой угол подхода к вашему срезу.

    Вам также следует остановиться и отдохнуть, если вы устали, находитесь под действием наркотиков или алкоголя. Убедитесь, что у вас ясная голова и вы думаете о повороте, который вы выполняете. Несмотря на то, что в этих проектах не используются большие токарные заготовки, они все равно могут поранить вас, если они вылетят из токарного станка и ударит вас.

    Каждый раз, когда вы слышите звук из вашего токарного станка, который вам не кажется знакомым, остановите токарный станок и убедитесь, что токарный станок по-прежнему надежно закреплен.Затяните заднюю бабку и любой используемый патрон. Вы хотите, чтобы эта древесина оставалась на токарном станке. Осмотрите токарную заготовку и убедитесь, что на ней нет трещин и сколов.

    Развлекайтесь на токарном станке. Токарная обработка дерева - отличный способ провести время, а результаты - отличные подарки или даже предметы для личного пользования. Теперь вам нужно немного дерева и получить его на токарном станке. Вот как это сделать.

    Если вы новичок в токарной обработке древесины, вот книга Woodturning Blueprint, которая поможет вам научиться токарной обработке.В книге семь проектов, которые помогут вам развить токарные навыки. Кроме того, есть советы и обсуждение того, как развить бизнес-аспект вашего хобби токарной обработки древесины. Более подробная информация о Woodturning Blueprint доступна здесь.

    Обращаемся к прибыли

    Если у вас есть какие-либо вопросы о токарной обработке или токарной обработке, пожалуйста, оставьте мне комментарий внизу страницы.

    Эти посты для вас, токарь по дереву. Если вам нравится превращать проекты или статьи, связанные с токарным бизнесом, подпишитесь на информационный бюллетень Turning For Profit.Обычно он выходит раз в неделю и содержит ссылки на текущие статьи, немного о том, чем я занимаюсь, и обычно вопрос для вашего ответа. Вы можете зарегистрироваться на правой боковой панели или чуть ниже на странице.

    Я люблю точить дерево и делиться с вами. Вы также можете подписаться на меня в Facebook. Спасибо, что присоединились ко мне в этом путешествии по дереву. Получайте удовольствие и не забывайте безопасно поворачивать.

    Как выбрать токарно-токарный станок для вашей мастерской

    С самого начала вращение деревянной чаши похоже на «САМЫЙ» типичный проект токарной обработки древесины.Найти кусок зеленого дерева и превратить его в пригодную к употреблению миску может показаться почти волшебным. Именно так я начал работать 20 лет назад, и это до сих пор остается одним из моих любимых занятий, когда у меня есть время и древесина. Выбор правильного токарного станка для дежи также поможет вам быстро начать делать свои собственные деревянные миски!

    Переворачивание дежи - отличный способ начать токарную обработку дерева. Зеленую древесину обычно гораздо легче перевернуть, чем сушить, а обработка больших кусков древесины дает вам достаточно времени, чтобы попрактиковаться в обучении методам резки и соскабливания.Я бы сказал, что нет лучшего ощущения от токарной обработки древесины, чем черновая обработка зеленой чаши острой выемкой для чаши. Большая стружка быстро заполнит весь пол вокруг токарного станка, поскольку чаша медленно вылезает из того, что когда-то было просто бревном.

    Что следует учитывать при использовании токарно-карусельного станка?

    Два главных фактора при выборе токарного станка для дежи для вашего цеха - это размер и мощность. Попытка повернуть чашу на токарном станке с малой мощностью или малой мощностью может стать неприятным занятием.

    Выбор токарного станка подходящего размера

    Многие люди покупают токарный станок один или два раза в жизни.Из-за этого мы большие поклонники ошибаться в сторону покупки большего, чем меньшего.

    Хотя небольшие настольные токарные станки отлично подходят для того, что они делают, они не лучший вариант для токарной обработки дежи. Также нет и некоторых более легких, отдельно стоящих токарных станков, поскольку они часто не обладают достаточным объемом, чтобы справиться с более крупной и тяжелой древесиной, используемой для поворота чаш.

    В нашем цехе мы используем старый токарный станок General с 20-дюймовым поворотом над станиной. Это означает, что мы можем поворачивать чаши шириной не менее 20 дюймов в теории.На самом деле самая большая чаша, которую мы, вероятно, сможем повернуть, составляет 17 или 18 дюймов, так как всегда будут углы, которые нужно сбивать на этапе черновой обработки.

    Хотя мы не часто используем полную мощность, мы рады, что она у нас есть. Иногда заготовка для грубой формы, которая в итоге превращается в 15-дюймовую чашу, может потребовать 18 или 19 дюймов поворота вначале!

    Для токарного станка с дежой мы рекомендуем токарный станок с МИНИМУМ 16 дюймов поворота . Как правило, большинство напольных токарных станков начинают с поворота в 16 дюймов, а у более высоких моделей - до 24 дюймов.Некоторые специальные токарные станки с чашей имеют еще больший поворот!

    Вес токарного станка также играет огромную роль в комфорте и безопасности токарных стаканов. Наш токарный станок весит около 500 фунтов, и, честно говоря, даже это немного легковесно. При повороте заготовок чаши большего размера токарный станок может начать вибрировать или даже немного «ходить». Прикручивание токарного станка к полу или добавление веса к нижним полкам может помочь в этом, но некоторые напольные токарные станки слишком легкие, чтобы обрабатывать заготовки чаш, которые максимально развивают свой ход.

    Лучшие токарные станки, такие как Powermatic 4224, Oneway 200 Series или Robust American Beauty, будут стоить от 700 до 1000 фунтов.

    Сколько энергии вам нужно?

    Наиболее полноразмерные токарные станки с барабаном оснащены двигателями мощностью 1,5 - 2 л.с. Мы лично рекомендуем остановиться с двигателем не менее 2 л.с.и, если ваше пространство и бюджет позволяют, перейти на двигатель мощностью 3 л.с.

    Наш токарный станок General имеет двигатель мощностью 2 л.с., который нам иногда удавалось останавливать при повороте большой заготовки, но по большей части он обладал большой мощностью.

    Лучшие бюджетные токарные станки для токарной обработки дежи

    Бюджет здесь будет относительным термином, поскольку нет дешевых токарных станков (стоимостью менее 1000 долларов), которые мы бы порекомендовали для токарной обработки дежи. В этом ценовом диапазоне нет ничего, что предлагало бы размер, вес и мощность, необходимые для стабильного безопасного переворачивания чаш.

    Мы выбрали бы лучший бюджетный токарный станок для дежи Laguna Revo 15 | 24 или Grizzly G0838.

    Grizzly G0838 предлагает 16-дюймовый поворотный двигатель, двигатель мощностью 2 л.с. и весит 352 фунта.Несмотря на небольшой вес, конструкция ножек позволяет разместить их на полке. Добавление полки с несколькими мешками с песком значительно повысит устойчивость токарного станка.

    Laguna предлагает немного меньше с двигателем 1,5 л.с., поворотом 15 1/2 дюймов и весом 288 фунтов, но в целом это все еще довольно сопоставимый токарный станок.

    Nova фактически предлагает токарный станок, аналогичный Laguna, по значительно более низкой цене, но нам трудно рекомендовать его из-за его легкого веса и конструкции с открытыми ножками, которая не позволяет добавлять дополнительный вес.

    Лучшие токарные станки с чашей среднего класса

    Токарные станки с чашей среднего класса будут токарными станками в диапазоне от 2000 до 4000 долларов, и, честно говоря, это токарные станки, которые должны прослужить вам всю жизнь. Все это прочные машины, которые могут обрабатывать практически все, что вы можете в них бросить, и их более чем достаточно для большинства мастеров по дереву и владельцев магазинов Etsy.

    Grizzly - G0835

    Grizzly G0835 - их самая модернизированная модель токарного станка, которая является отличным вариантом для небольших мастерских, поскольку имеет более короткую станину.Этот токарный станок с 24-дюймовым поворотным механизмом, двигателем мощностью 3 л.с. и весом более 700 фунтов может справиться с дежой любого размера, которую вы на него бросаете. Этот токарный станок также во многом напоминает Powermatic 4224, но по гораздо меньшей цене.

    Laguna - 24 | 36 REVO

    Инструменты Laguna в последнее время действительно активизировались в мире токарных станков, и их лучший токарный станок REVO стоит своей цены. Эти токарные станки доступны с 18-дюймовым или 24-дюймовым поворотом и 36-дюймовой станиной. Хотя Laguna действительно немного легче, чем Grizzly, она по-прежнему имеет такую ​​же мощность двигателя.Если добавить немного веса на дно, то получится прочный токарный станок.

    Jet - 1840EVS

    Jet 1840 - самый дешевый вариант в этой категории, и это очень важно. Компромисс в цене означает 18-дюймовый поворотный механизм, двигатель мощностью 1,5 л.с. и легкий вес всего в 330 фунтов. Однако для многих токарных станков этого более чем достаточно мощности и поворота, а более низкая цена означает, что они получают чрезвычайно мощный токарный станок, не нарушая при этом рентабельность.

    Лучшие в линейке Токарные станки с чашей

    Это лучшие в линейке токарные станки по дереву.Прочно построенные, все они прослужат всю жизнь и полностью пригодны для работы в профессиональной мастерской по дереву. Все эти токарные станки оснащены поворотными механизмами диаметром более 24 дюймов, двигателем мощностью 3 л.с. и массивным весом, благодаря которому токарный станок будет надежным во время поворота.

    Заключительные мысли о выборе лучшего токарно-токарного станка для вашего цеха

    Токарная обработка дерева - невероятно веселое, хотя и дорогое хобби. Поиск подходящих инструментов сделает хобби увлекательным и поможет вам обезопасить себя. Если вы хотите начать токарную обработку дежи, то покупка самого мощного токарного станка позволит вам расти как токарь по дереву и продолжать бросать вызов самому себе.

    На каком токарном станке вы начинали, когда начинали точить чаши?

    Токарные станки по дереву и токарные станки по металлу: в чем разница?

    Токарный станок - один из самых универсальных станков, используемых в обрабатывающей промышленности. Он может резать, шлифовать, сверлить, торцевать, поворачивать и деформировать заготовки. Токарные станки отличаются тем, как они удерживают заготовки. В то время как фрезерные станки подвергают неподвижную деталь воздействию вращающегося режущего инструмента, токарные станки подвергают вращающуюся деталь воздействию неподвижного режущего инструмента.

    Все токарные станки используют один и тот же метод работы: заготовка закрепляется на токарном станке, после чего она вращается против неподвижного режущего инструмента. Однако токарные станки часто классифицируют как «деревянные» или «металлические». Итак, в чем разница между токарными станками по дереву и токарными станками по металлу?

    Что такое токарный станок по дереву?

    Токарный станок по дереву - это токарный станок, разработанный специально для обработки дерева. Другими словами, они используются для резки, шлифования, сверления, торцевания, поворота и деформации деревянных заготовок.Они по-прежнему работают, как и все другие токарные станки, подвергая вращающуюся заготовку неподвижному режущему инструменту. Но токарные станки по дереву используются именно для обработки деревянных деталей. Они не подходят для деталей из более твердых материалов, в том числе из металла.

    Токарные станки по дереву меньше и проще своих собратьев по металлу. Скорость, с которой они вращают заготовки, контролируется базовой системой шкивов. Они не обладают такой мощностью, как токарные станки по металлу, но токарные станки по дереву очень эффективны при работе с деревянными заготовками.

    Что такое токарный станок по металлу?

    Токарный станок по металлу, с другой стороны, представляет собой тип токарного станка, который может выполнять операции по металлообработке. Поскольку металлические заготовки тверже деревянных, токарные станки по металлу чрезвычайно мощны. Они способны агрессивно манипулировать и деформировать детали из стали, железа, алюминия и других обычных металлов.

    Также известный как токарный станок по металлу, это мощный станок, который часто используется при производстве металлических деталей.Токарные станки по металлу используются вместе с закаленным режущим инструментом, который закреплен на вращающейся монтажной поверхности. Металлическая заготовка размещается на токарном станке, после чего закаленный режущий инструмент прижимается к ней.

    Важно отметить, что токарные станки по металлу все еще можно использовать с деревянными заготовками. Токарные станки по дереву поддерживают только деревянные заготовки, а токарные станки по металлу поддерживают как деревянные, так и металлические заготовки.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
