Точечная ручная сварка – Точечная сварка — 110 фото воздействия металлов и их характеристики

Принцип работы аппарата

Способов точечной сварки существует несколько, но принцип их всех заключается в одном. Сварка происходит в результате воздействия электродов на материал. Между электродами проходит ток, и детали под горячим воздействием плавятся.

Сварочная точка получается там, где металлы соприкасаются, зависит она от силы тока. Чем сильней сила тока, тем прочнее будет сварка и тем толще элементы можно соединить.

Материал для сварки можно использовать с толщиной от 0,05 до 0,8 см.

Перед началом работы со сваркой, детали нужно обязательно очистить от всех загрязнений и выбрать подходящий режим, от этого зависит качество в конечном результате работы.

Для проверки качества шва на производстве, разрушают несколько экземпляров. При качественной работе, на одном элементе останется кратер, а на другом ядро сварки. Чтобы легче это понять, посмотрите фото точечной сварки для наглядности.

Если этого не произошло, сварка выполнена не правильно, нужно увеличить время или силу сжатия. Ядро при хорошей работе должно быть в три раза толще более тонкой детали.

Если размер меньше, то элементы проварены не до конца.

Режимы точечной сварки

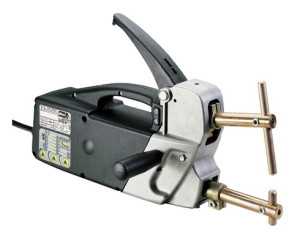

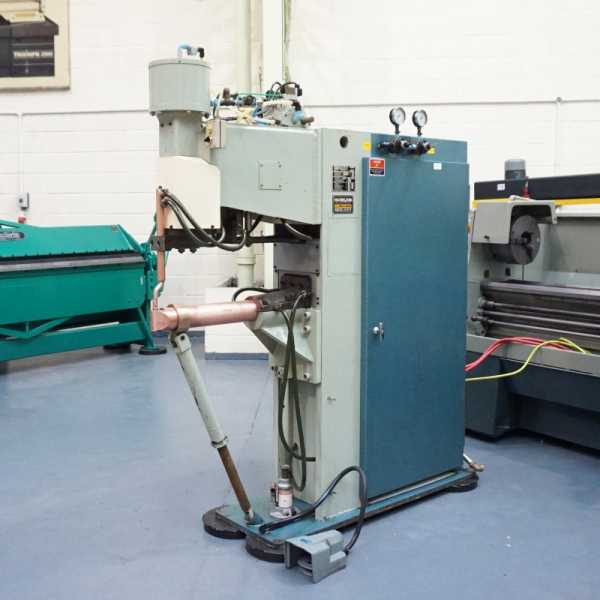

В продаже имеется много моделей аппаратов для точечной сварки, у каждой есть свои плюсы и минусы. Также каждая модель аппарата предназначена для определенных материалов, в инструкции точечной сварки каждой модели это указано. Но все модели можно разделить на две большие группы.

Подача жесткого тока с большой плотностью, примерное время сварки 0.3-1.6 секунды. Электрод должен быть толще на 0.4 см, чем сам свариваемый элемент.

Подача мягкого тока с небольшой плотностью, примерное время сварки 3-4 секунды. Электроды могут быть такого же размера, как толщина свариваемого элемента.

Режимы воздействия

Выделяют 2 вида воздействия на металлические элементы:

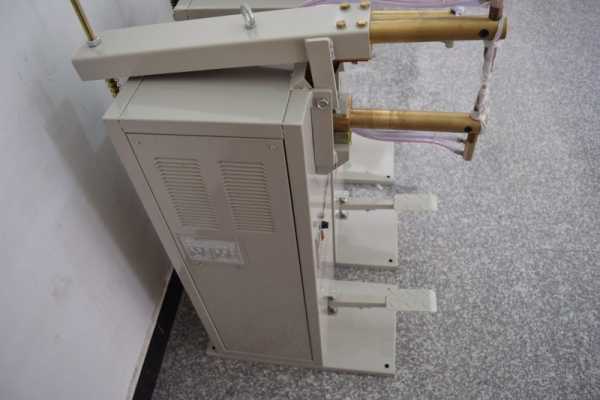

Двухсторонний. Сваркой соединяются сразу с 2 сторон большие детали, открытые соединения. Делается это с применением щипчиков, которые крепко держат деталь. Шов в результате образуется крепким, но при таком воздействии есть ограничение по размеру щипцов.

Односторонний. При таком воздействии нет шанса сварки с обеих сторон. Детали могут быть любого размера, ограничений нет.

Для наибольшего качества и прочности при односторонней сварке используют медную пластинку. Но даже при этом, качество шва будет ниже, чем при первом виде точечной сварки.

Чем хороши аппараты точечной сварки

Точечную сварку своими руками может сделать любой человек, для этого не нужно иметь особых знаний, достаточно прочитать инструкцию по эксплуатации и технику безопасности.

Также к преимуществам можно отнести:

• Сварка может проводиться с любыми металлами, даже которые быстро плавятся.
• Шов получается красивый, аккуратный, прочный, качественный в результате.
• Процесс автоматизирован, поэтому высокая производительность.
• Минимальные затраты на электроды и другие нужные аксессуары.

Аксессуары

Приобрести аппарат для сварки мало, чтобы с ним работать, необходимо купить дополнительные элементы (иногда они идут в наборе).

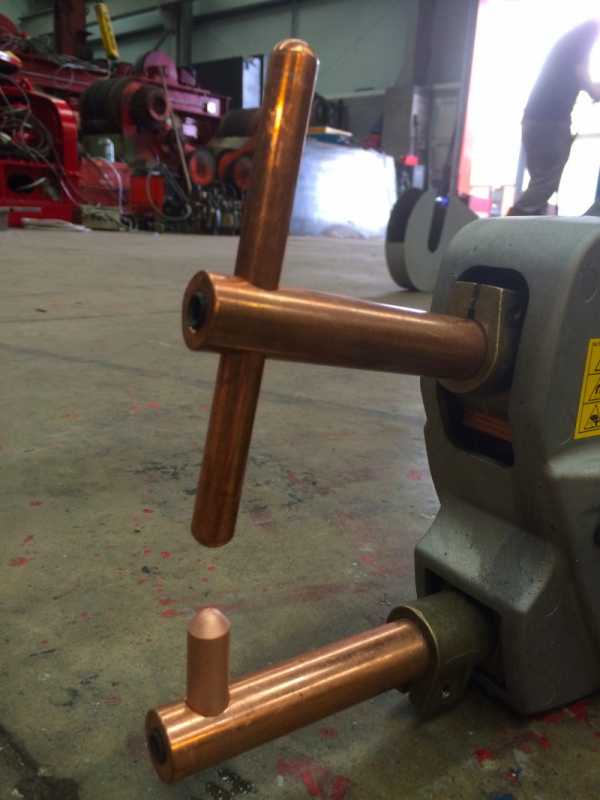

• Электроды и консоли, не совсем такие, как у обычной сварки.

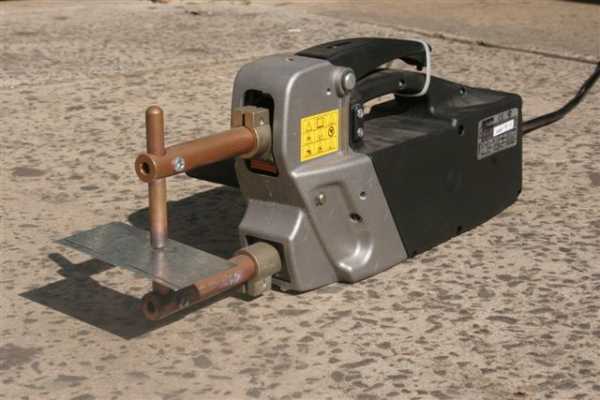

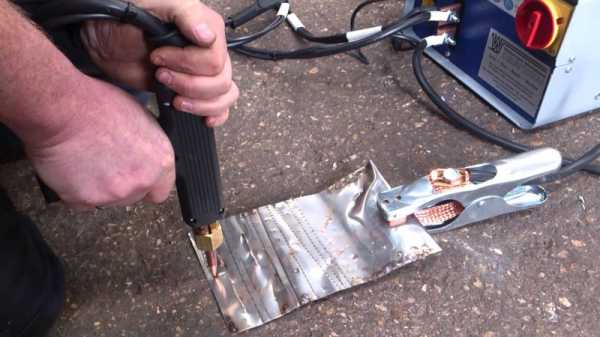

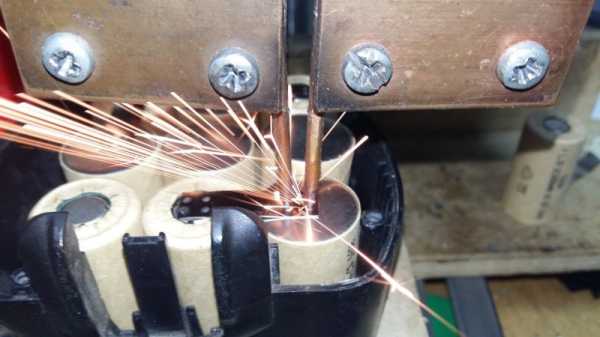

• Клещи и пистолет для сварки, нужны при работе с мелкими элементами или в узких местах, куда трудно добраться.
• Редактирование вмятин.

Для приобретения аппарата точечной сварки нужно знать, где будет проводиться работа и с какими металлами. Этого достаточно, чтобы купить нужную модель сварочного аппарата.

Если вы не уверены в своих силах, то не нужно самому приступать к сварке, лучше обратиться к специалисту.

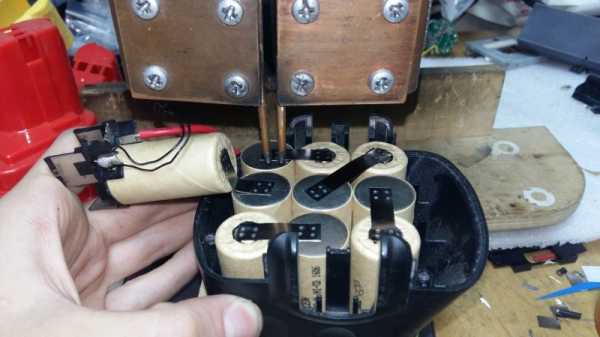

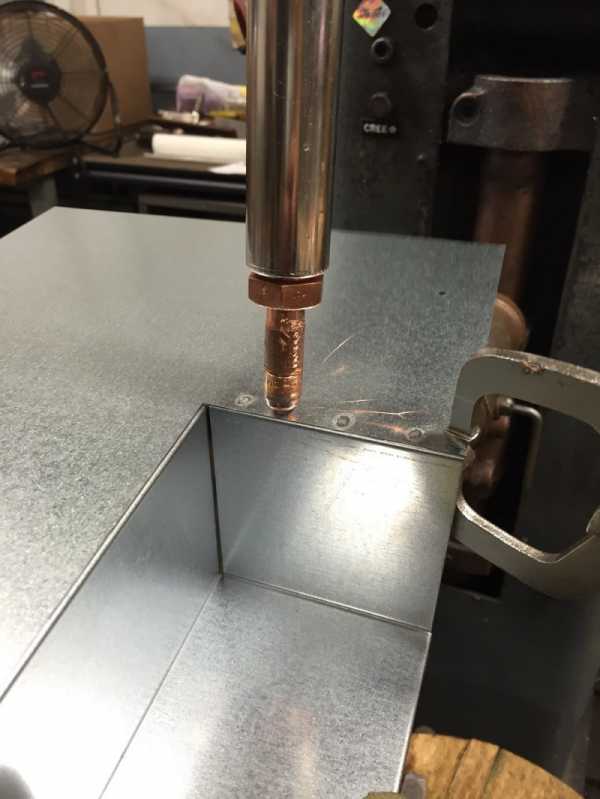

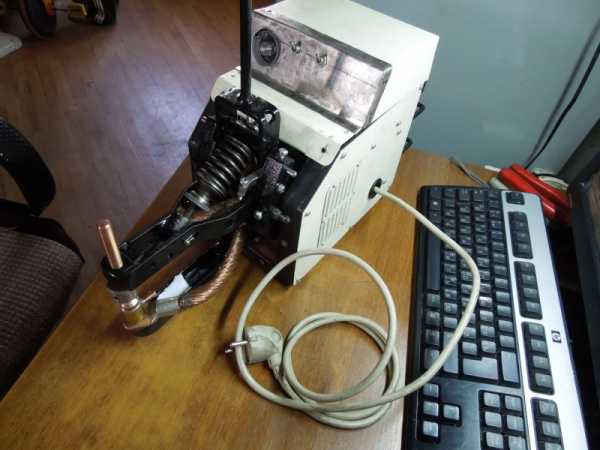

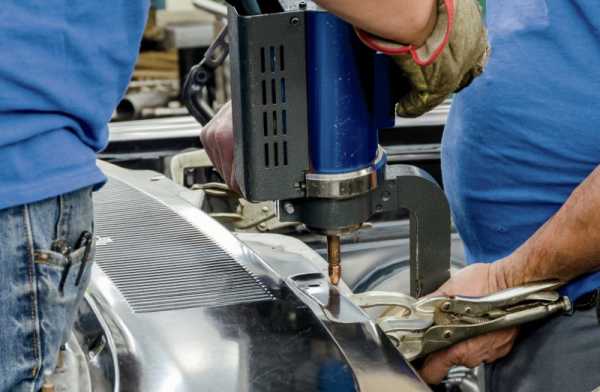

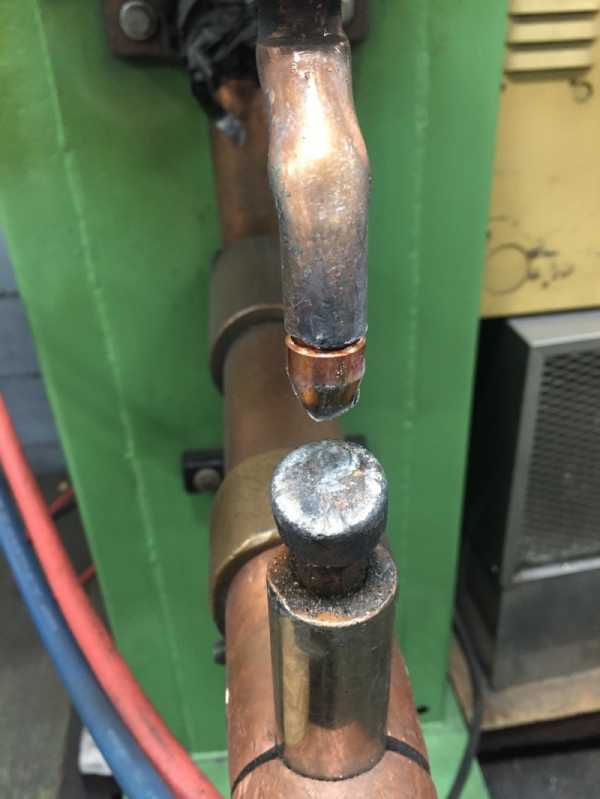

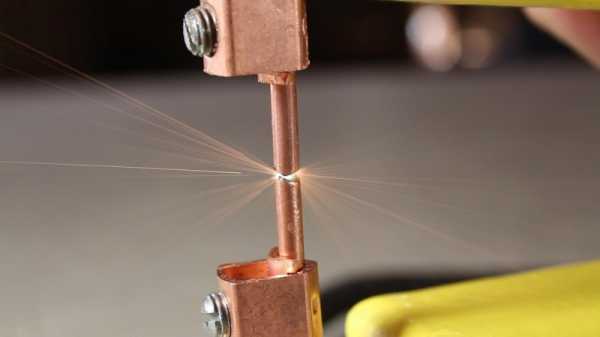

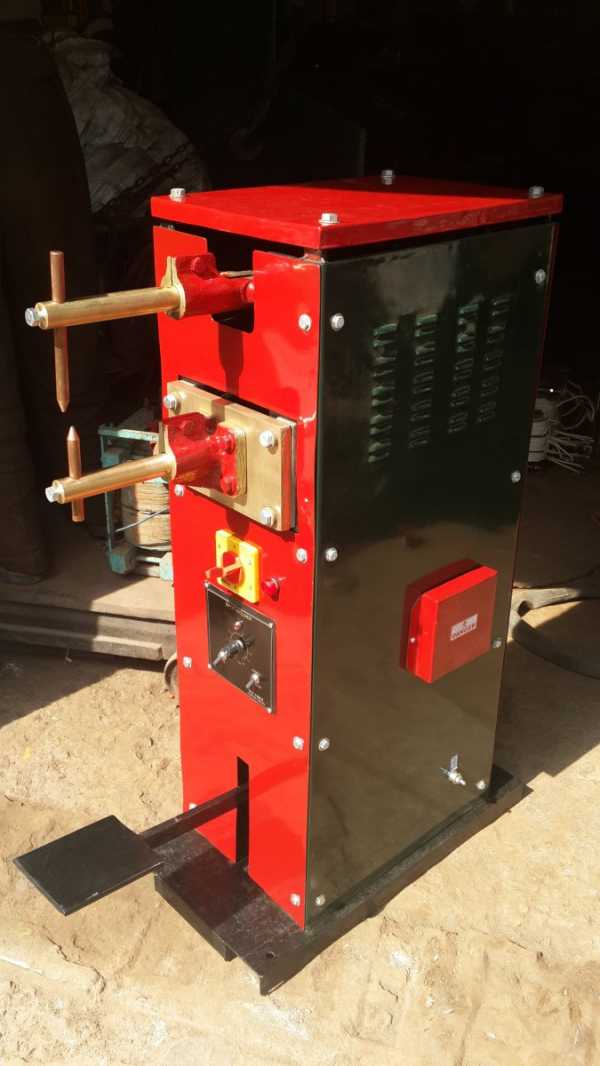

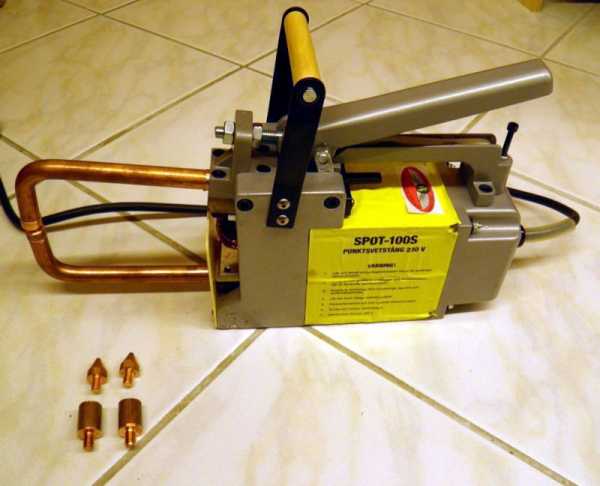

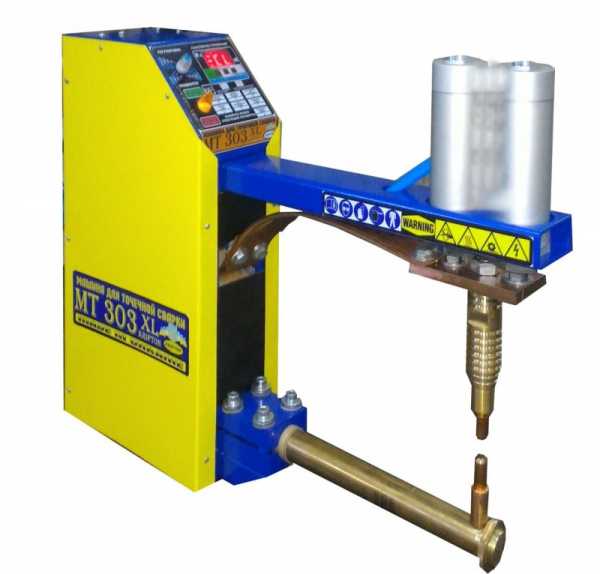

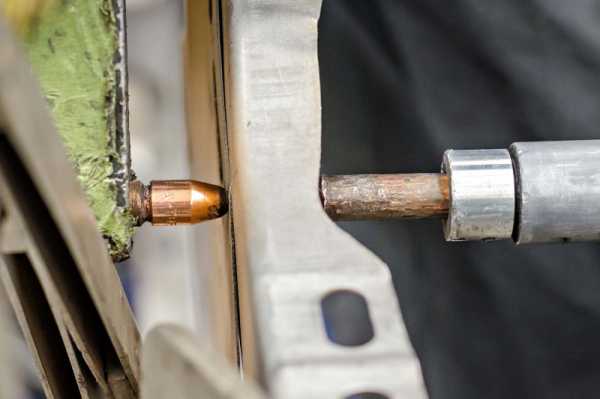

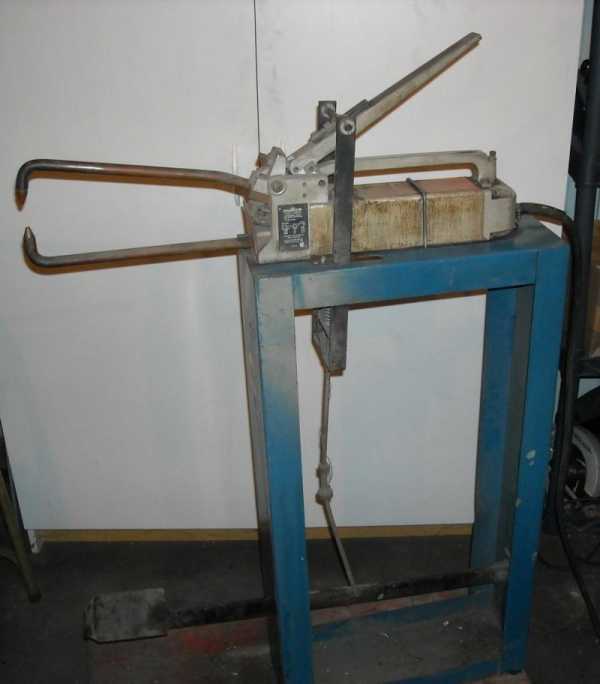

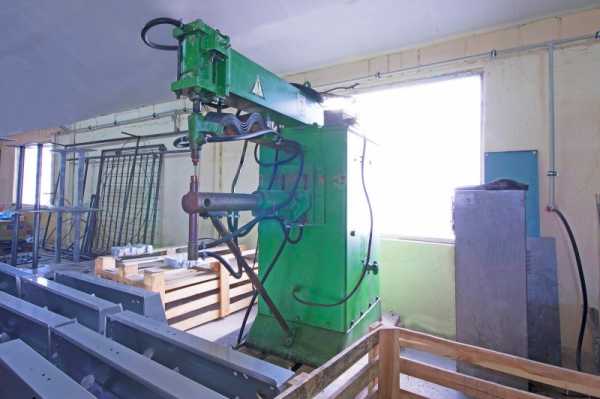

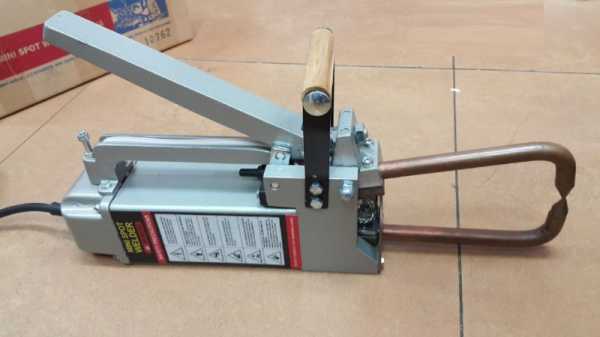

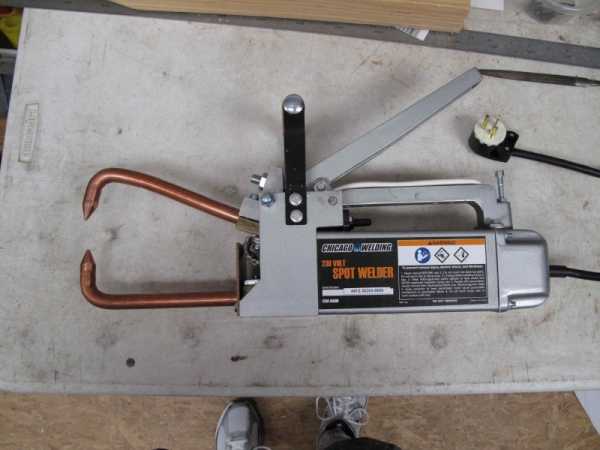

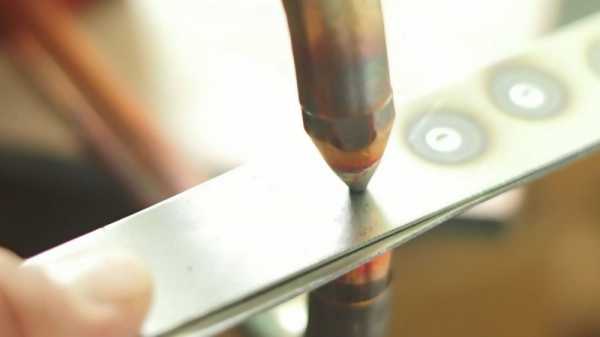

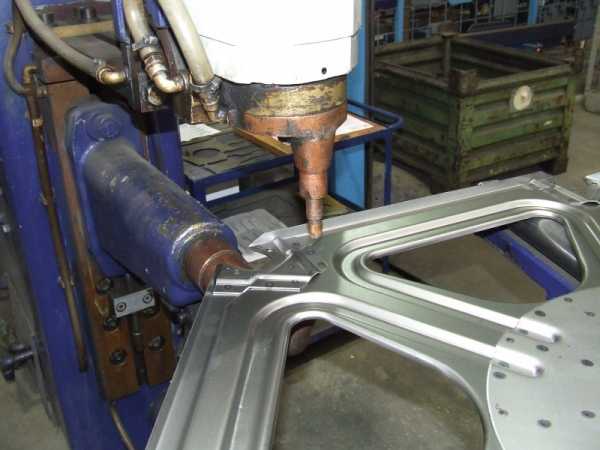

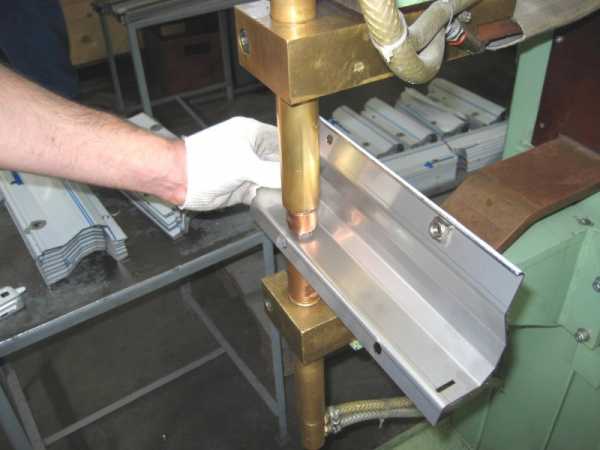

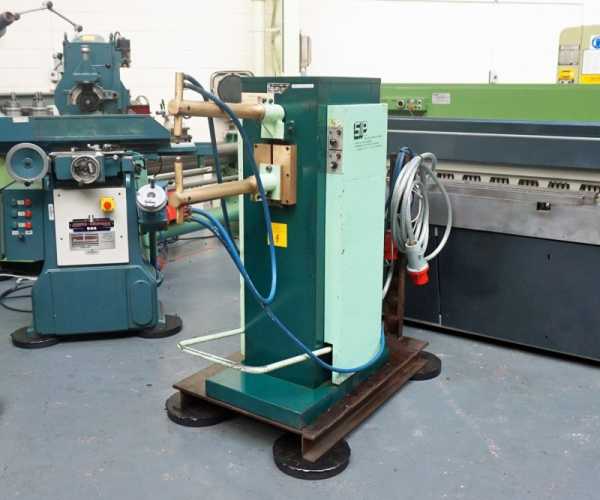

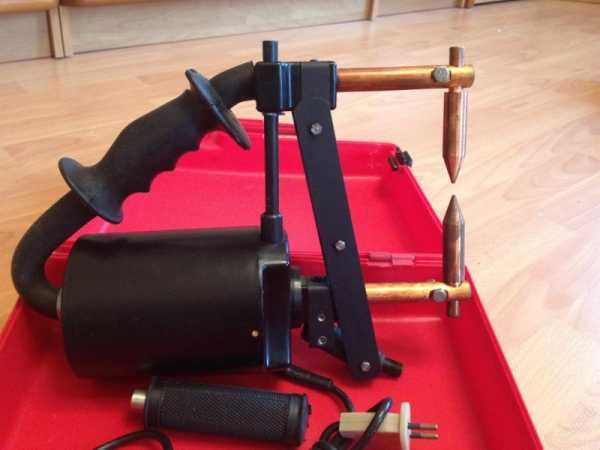

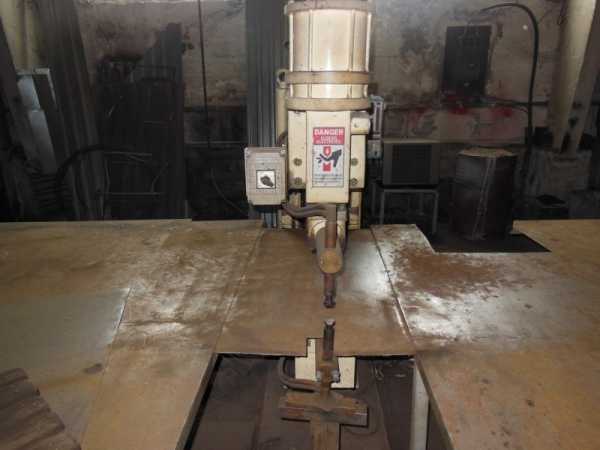

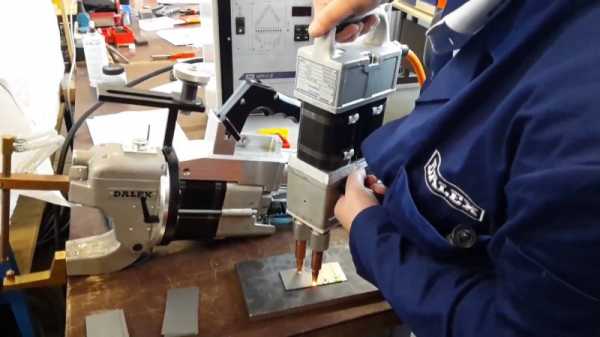

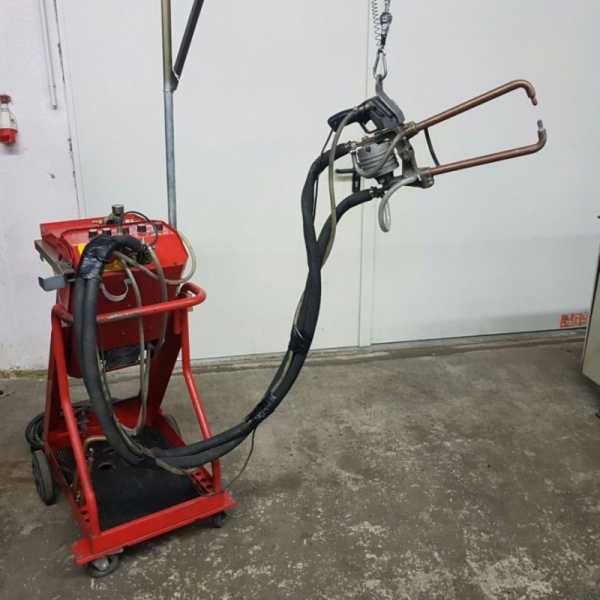

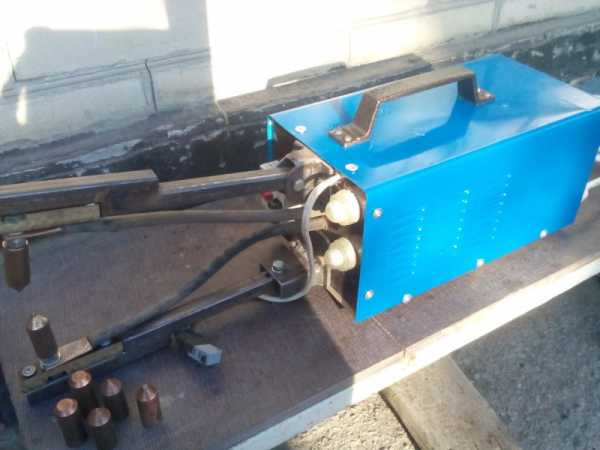

Фото точечной сварки

Также рекомендуем посетить:

zdesinstrument.ru

Аппарат для точечной сварки своими руками: схема контактной сварки

Потребность в сварном соединении металлических деталей у автолюбителей возникает часто, а громоздкие и дорогие сварочные аппараты есть не у всех. Выходом из положения становится точечная контактная сварка своими руками. Аппарат для точечной сварки стоит от 200$, но самостоятельное изготовление приспособления из деталей вышедших из строя домашних приборов потребует минимальных затрат. Герметичного шва точечной сваркой добиться не удастся, но прочность соединения достигается высокая.

[contents h3]

Типы сварки

Сварка – процесс, при котором детали соединяются при помощи плавления методом локального нагрева. Это наиболее прочный вид сращения материалов, так как связь происходит на межатомном уровне. Сваривать можно практически любой материал, но в автомобильном деле к этой процедуре прибегают, чтобы получить прочное механическое соединение металлов или сплавов. Чтобы расплавить металл, необходима высокая температура: для стали выше 1300 ° C, для меди – 1000 ° C, для алюминия – 660 ° C. Источники энергии для достижения таких температур могут быть различными:

• электрическая дуга;
• газовое пламя;
• ультразвук;
• электронный луч;
• лазер.

При точечном сварном соединении для плавления и соединения материалов используется электрическая дуга. В зависимости от используемого вида энергии различают три типа сварки:

• механическая, при которой используется тепловая энергия трения и давления на детали;
• термическая, когда материалы плавятся от высокой температуры, достигнутой горением газа или большой силой тока;
• термомеханическая: сочетание высоких температур и давления на детали приводят к расплавлению и слиянию материала.

Тип соединения также определяется видом сплава.

Особенности выполнения точечной сварки

Точечная сварка своими руками обладает рядом достоинств перед другими видами:

• экономичность;
• простота проведения;
• прочность полученных соединений.

Качество сварного соединения зависит от нескольких составляющих, прежде всего от материала, из которого сделаны электроды. Рекомендуется использовать для этих целей медные стержни – они прочны, обладают высокой электро- и теплопроводностью. Важный параметр – сечение электрода. Оно должно быть в два–три раза меньше в диаметре, чем сварная точка.

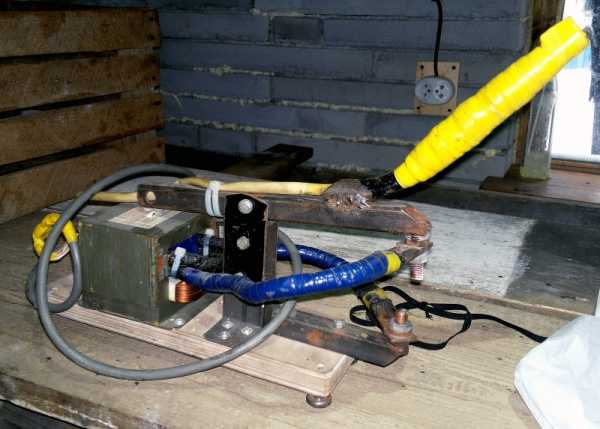

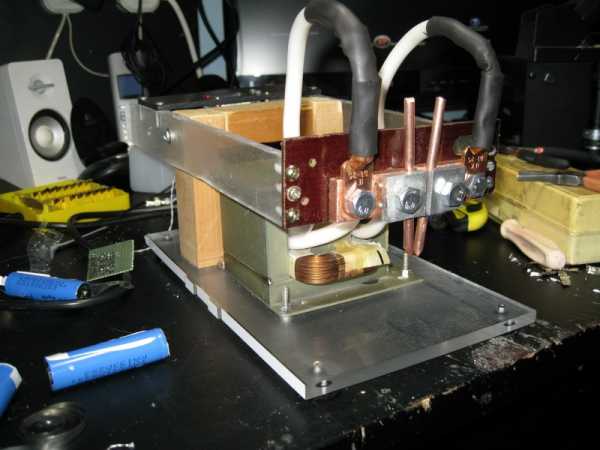

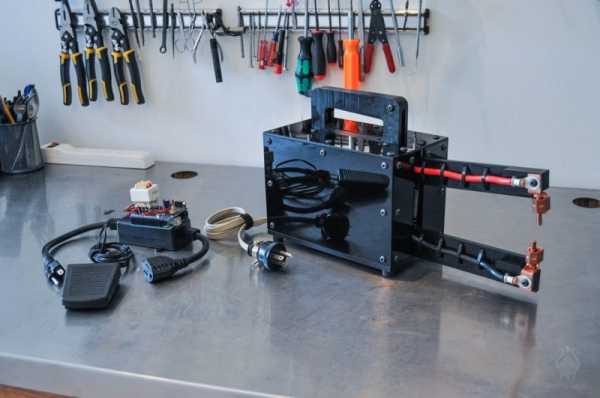

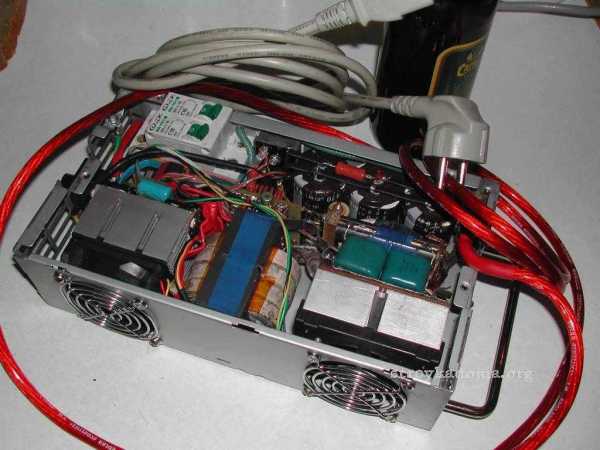

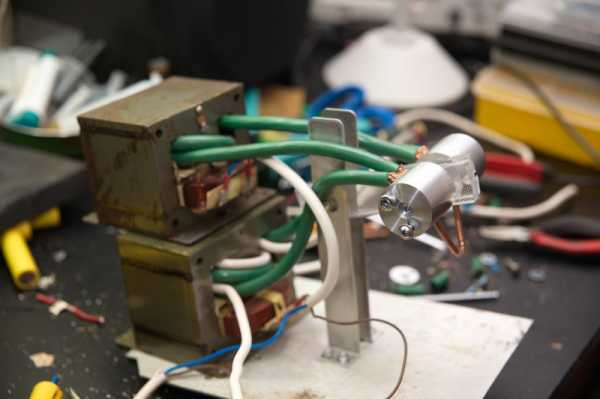

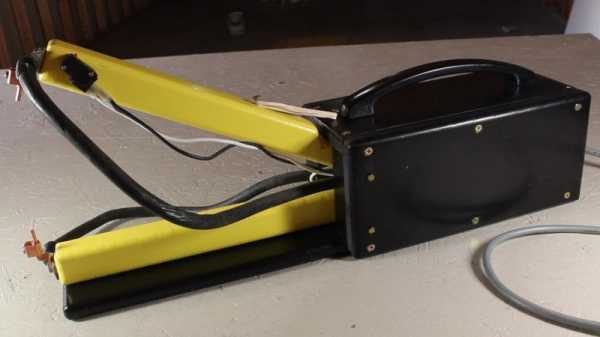

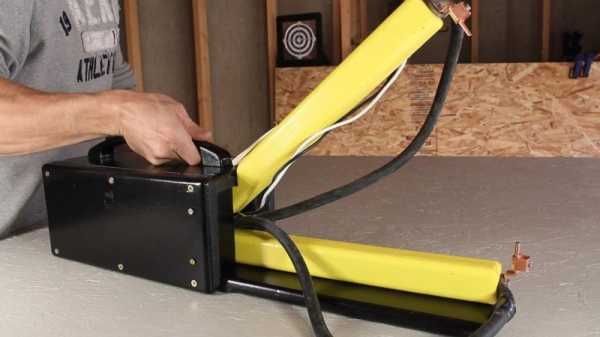

Точечный сварочный аппарат (споттер) можно изготовить самостоятельно – схема точечной сварки достаточно простая. Чтобы сделать контактную сварку, понадобится трансформатор мощностью более 1 кВт. Часто для этих целей используют элемент вышедшей из строя микроволновой печи. Размер трансформатора должен позволять сделать 2–3 витка обмотки толстым кабелем, а длина кабеля составлять 1,5 м.

На трансформаторе заменяют вторичную обмотку, оставив нетронутой первичную. Новая вторичная обмотка делается алюминиевым проводом в изоляции диаметром 1–2 мм, к которому присоединяют наконечники. Мощный провод обеспечит силу тока 1000 А.

После готовности трансформатора первичную обмотку подсоединяют к источнику питания и определяют напряжение на вторичной обмотке (получается 2–2,8 В).

К корпусу, детали которого можно сделать из дерева или ДСП, последовательно монтируют трансформатор, кабель с выключателем, делают заземление.

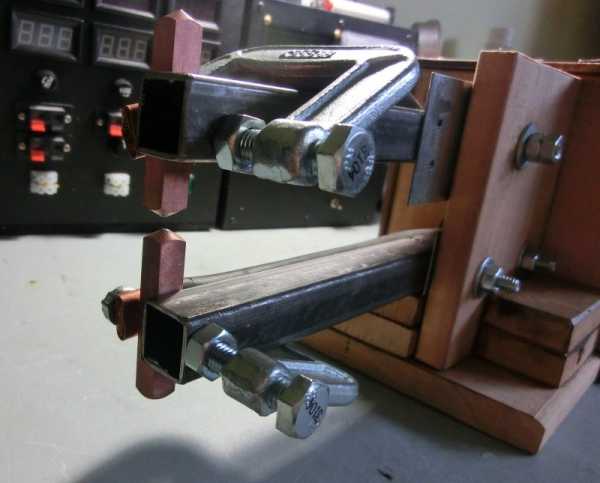

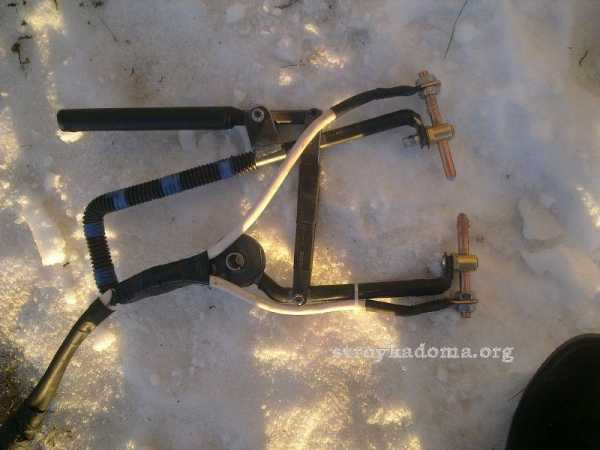

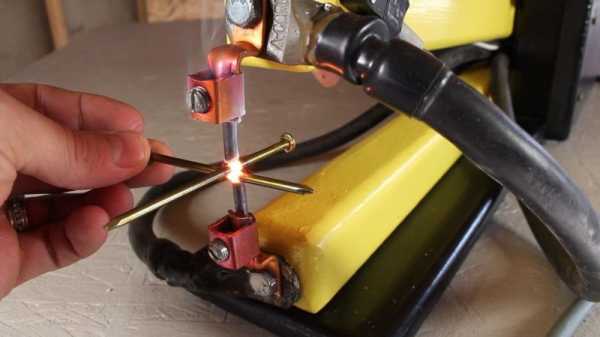

После завершения монтажа корпуса монтируют сварочные «клещи». Электроды лучше изготовить из медного провода, а закрепить их в дюралюминиевых держателях на деревянных брусках. Для роли электродов подходит отшлифованное «жало» старого ненужного паяльника.

Кабель к электродам присоединяется при помощи четырех клемм. Две верхних согнуты по направлению друг к другу – в них вставляются электроды, а в две нижних подсоединяют наконечники кабеля вторичной обмотки.

Нижний электрод чаще закрепляют в неподвижном состоянии, двигается верхний. Самодельная контактная сварка подключается к сети через выключатель-автомат в 20 А.

Дроссель для сварки применяется для регулирования силы тока – без него она будет максимальной. Подключают дроссель к вторичной обмотке, он добавляет сопротивление и уменьшает силу тока.

Аппарат контактной сварки можно оснастить вентилятором, выполняющим роль охладительной системы.

Самодельная точечная сварка работает от сети с напряжением 220 В.

Совет. Для увеличения мощности споттера используют несколько трансформаторов, но это влечет падение напряжения в сети. Поэтому контактная сварка своими руками осуществляется при помощи самодельных аппаратов, мощность которых ограничена – обеспечивает силу тока в 1000–2000 А.

Качество проведения сварочных работ своими руками зависит от нескольких условий:

• давления на металл – усилие на прижим должно быть достаточным;
• диаметра электрода;
• силы тока, протекающего через электрод;
• время прижима должно быть больше времени сварки (прижимать электроды следует немого дольше, чем течет ток).

Некоторые виды и особенности контактной сварки

В зависимости от размера и формы нагреваемого участка контактная сварка бывает трех видов.

1. Точечная сварка – материал «прошивается» единичными высокотемпературными «уколами», шов негерметичный.
2. Шовная – расплавленные кромки деталей соединяют между собой для получения герметичного шва. Пример этого вида соединения частей – пайка металлического бачка для жидкости. По сути шовное соединение состоит из множества перекрывающих друг друга точек.
3. Стыковая – площадь соединения широкая, одну деталь «надевают» на другую, в местах стыков образуется полное слияние деталей в однородный элемент. Этим видом соединения чаще всего сваривают трубы.

Точечная сварка своими руками не требует сложных приспособлений, не нужен специальный стол для сварки, но соблюдение техники безопасности при проведении сварочных процедур обязательно.

Процедура выполнения точечной сварки

Перед свариванием детали зачищают, удаляя пыль, элементы коррозии, остатки краски или масла – эти помехи ухудшают качество соединения. Толщина стали в свариваемых деталях не более 3 мм.

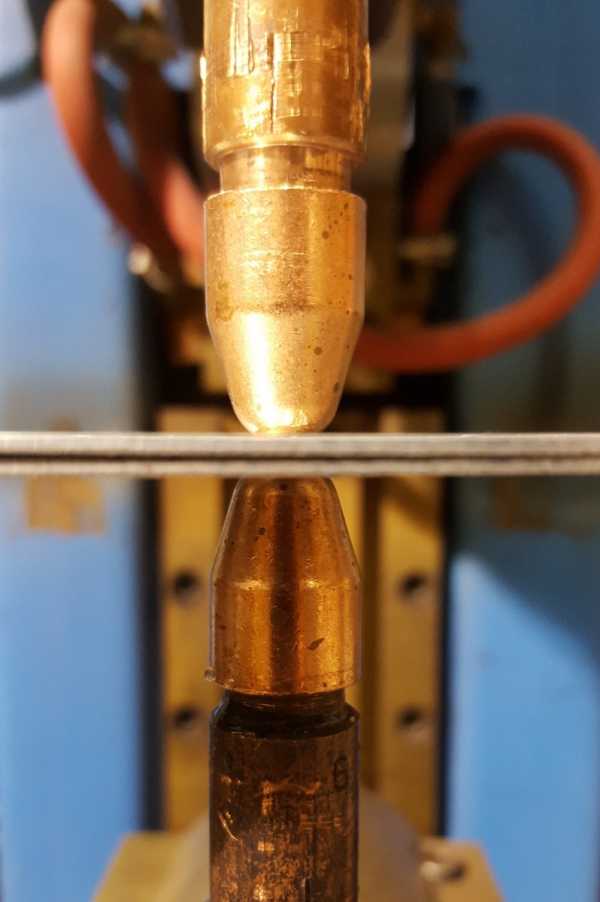

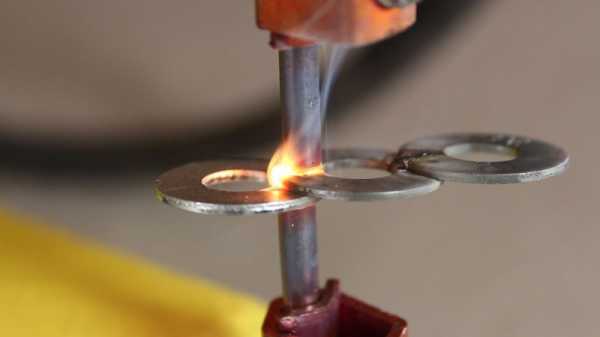

Подготовленные металлические детали зажимаются электродами.

На электроды подают ток, точечный контакт оказывает воздействие на металл – нагревает до температуры плавления в точке соприкосновения с электродами.

Выполнение сварочных работ не требует регулировки величины тока в процессе, достаточно визуального контроля. Ориентируются на время нагрева, которое составляет 0,5–3 секунды (не более пяти): скорость прохождения тока по детали 1 мм толщиной в процессе работы аппарата составляет 0,1–1 секунды, а толщина свариваемых деталей не превышает 3мм. По желанию аппарат для точечной сварки можно оснастить реле времени.

Мощность тока, достаточная для сваривания деталей 1 мм толщиной, составляет 3–5 кВт. Сила тока (на медных электродах) должна составлять от 50 А на 1 поверхности. При меньших величинах не происходит должного нагрева, металл не плавится, слияние становится невозможным.

Затем ток отключают, а сжатие деталей электродами увеличивают.

В месте воздействия тока и сближения деталей под давлением электродов образуется контакт и связи атомов – сварное соединение готово.

Со временем электроды оплавляются, поэтому контактный конус нужно периодически шлифовать, чтобы наконечник оставался острым.

После выключения устройства электроды рекомендуется охлаждать. Если аппарат для сварки не оснащен вентилятором, то для этих целей используют холодную воду. В противном случае происходит перегрев трансформатора и других элементов аппарата.

ПОСМОТРЕТЬ ВИДЕОИНСТРУКЦИЮ

Контактная точечная сварка создает прочное соединение металлических деталей. Использовать сварное соединение в автоделе приходится неоднократно, поэтому мастера рекомендуют приобрести или сделать сварочный аппарат самостоятельно из подручных материалов. Пригодится он и для ремонта бытовых приборов, изготовления металлических предметов, соединения электрических кабелей.

krasimavtomobil.ru

Точечная сварка своими руками: курс для начинающего сварщика

Довольно часто в условиях домашней мастерской или при проведении различных ремонтных работ возникает необходимость в применении технологии точечной сварки. Существует достаточно много аппаратов, которые могут быть свободно применены, причем не требуют наличия специальных знаний либо навыков. Тем более сделать такую сварку может любой мужчина.

Прибор для сварки

В основном такой вид сварочных работ используется при ремонте бытовой техники. Хотя вообще сама область применения точечной контактной сварки достаточно широка – это могут быть самые разнообразные ремонтные работы с кабелями, алюминием и даже мелкая починка кухонной утвари.

Аппараты для точечной сварки в домашних условиях также бывают самых разнообразных моделей. Это и небольшие переносные конструкции, и достаточно серьёзные аппараты для объёмных работ. Одним из самых популярных является настольный аппарат для сварки своими руками, который используется при работах с цветными либо чёрными металлами.

Все устройства отличаются друг от друга по мощности, которую обеспечивает обмотка трансформатора.

Что представляет собой сварка?

Точечная сварка – это одна из немногих разновидностей контактной сварки, при которой электрический ток проходить между электродами через металл, разогреваемый в точке соприкосновения двух деталей. Металл в точке сварки разогревается и плавится, при этом создаётся ядро сварной точки с диаметром от четырёх и до двенадцати миллиметров.

Само ядро имеет при этом форму чечевицы. На деталях из низкоуглеродистой стали возможна сварка без расплавления ядра, однако такой вид сварочных работ не очень надёжен и поэтому находит применение крайне редко.

Согласно общей классификации точечная контактная сварка относится к классу термомеханических процессов. Вид работы разделяется на несколько последовательных этапов^

• Детали, которые необходимо сваривать предварительно совмещаются друг с другом в требуемом положении и размещаются между двумя электродами, затем крепко прижимаются друг к другу;
• Детали подвергаются нагреву, который приводит их в состояние должной пластичности, и деформируются.

В промышленных условиях частота сварки может достигать шестисот точек за минуту, в домашних условиях эта цифра, конечно же, намного меньше.

Точечная сварка

Вообще, точечная сварка своими руками в условиях домашней мастерской требует поддержания:

• Постоянной скорости при перемещении двух электродов;
• Поддержки на необходимом уровне нужной величины давления, полной контактности со свариваемыми деталями.

Также необходимо соблюдать технику безопасности при выполнении такого рода работ:

1. Обязательная изоляция всех электрических и соединительных проводов;
2. Использование специальных защитных рукавиц либо перчаток, которые предохранят руки от возможных ожогов;
3. Лицо также надо защищать от возможного попадания искр или брызг металла;
4. Рядом с проводимыми работами нельзя держать легковоспламеняющиеся либо огнеопасные предметы и материалы;
5. Деревянные полы желательно защитить от возможного возгорания;
6. Желательно иметь рядом с местом проведения работ средства для тушения возгораний;
7. Помещение, где проводятся работы надо проветривать, так как возможно выделение вредных газов, которые опасны для здоровья.

Точечная сварка, безусловно, имеет свои достоинства и свои недостатки. Высокая экономичность и достаточно сильная механическая прочность получаемых точечных швов, а также требуемую возможность автоматизации всего процесса работы, несомненно, является положительными чертами такого вида работ.

Однако при этом существует один недостаток, который влияет на качество такой сварки – это отсутствие герметичности получаемых сварочных швов.

Точечная сварка своими руками

Вообще, такой вид контактной сварки представляет собой процесс, при котором расплавление металла и последующее получение литой структуры получается при использовании осадочного давления. Такое давление обязано быть достаточным, чтобы преодолеть жёсткость деталей и осуществить деформацию.

Само давление должно возрастать при увеличении толщины свариваемых деталей, однако при увеличении давления срок эксплуатации электродов достаточно быстро уменьшается. В связи с этим, такой тип работ применяют для деталей относительно небольшой и малой толщины до шести миллиметров.

Режим сварки

Его также надо подбирать достаточно тщательно, так как прочность точки сварки и прочность шва зависят от диаметра электрода, давления, толщины детали, силы тока, времени прохождения тока через электроды.

От времени прохождения тока зависит и диаметр сварного ядра, с увеличением времени диаметр самого ядра увеличивается. Однако чрезмерное его возрастание может сильно ослабить оболочку твёрдого металла и вызвать вмятие детали под электродами. Всё это может привести к выплеску жидкого металла наружу и ослаблению точки сварки.

При прекращении прохождения электротока через электроды начинается процесс охлаждения ядра точки и последующая кристаллизация жидкого металла, которая происходит от самой поверхности ядра до его середины. При этом образуется дендритная столбчатая структура металла детали.

После охлаждения объём металла в точке сварки уменьшается, поэтому может образоваться пористость, усадочная раковина, некоторая рыхлость металла. При большей толщине свариваемой детали имеется большая вероятность образования большого количества дефектов.

Технология точечной контактной сварки и подготовка к проведению работ

современное устройство для сварки

Технология точечной сварки предполагает подачу кратковременного импульса электрического тока, длительность которого может меняться от 0,01 секунды до 0,1 секунды. При прохождении этого импульса детали в зоне наложения электродов расплавляются и приобретают общее ядро.

После прекращения подачи тока детали должны остывать под давлением для кристаллизации этого ядра и его полного охлаждения. Как правило, такой вид сварки не требует принятия сильных мер безопасности, так как прижатие деталей друг к другу создаёт уплотняющий поясок между ними. Выплеск расплавленного металла при таких условиях не должен произойти.

Для обеспечения лучшей кристаллизации, проковывания и устранения возможных неоднородностей давление, детали следует снимать с некоторой задержкой.

При сварке тонких деталей с толщиной от одного до полутора миллиметров обычно применяют конденсаторную сварку. При этом сами конденсаторы непрерывно заряжаются от сети относительно малым током и разряжаются через детали, что обеспечивает непрерывный процесс сварочной работы.

Такой метод отлично подходит при сварке сверхминиатюрных деталей в радиотехнических, электронных и прочих приборах. При таких условиях возможна сварка, и чёрных, и цветных металлов и их различных сочетаний.

Для обеспечения качественных сварных швов детали предварительно необходимо правильно подготовить к работе. Сделать это нужно обязательно. Все детали перед началом работ должны быть обязательно очищены от всех видов загрязнений. Это можно осуществить специальными щёточками, опескоструиванием, травлением в кислотах и прочими способами.

Сама сборка перед сваркой должна обеспечивать точное и плотное прилегание деталей друг к другу. Если эти условия не будут обеспечены, возникает следующая ситуация: появившийся зазор между деталями уменьшает и поглощает часть давления на них, что приводит к недостаточному осадочному давлению и разбросу прочности сварных точек.

Мягкий и жесткий режимы

Точечная сварка — процесс, тонкости которого должен знать каждый начинающий сварщик

При точечной сварке существуют два режима:

1. Мягкий режим при умеренной силе тока и его плотности на электрод до 100 а/мм2;
2. Жёсткий режим с плотностью до 300 а/мм2.

При этом мягкий режим характеризуется более долгим временем сварки, плавным нагревом, малой мощностью. Преимуществами такого режима являются уменьшение мощности аппарата, которая потребляется от электрической сети, уменьшение её нагрузки, меньшая стоимость аппаратов и контактных машин, меньшая закалка.

Жёсткий режим характеризуется повышенной мощностью, большой загрузкой сети, увеличением стоимости. Преимуществами можно считать малое время сварочных работ, высокую производительность.

Нарушение условий работы и технологии при выполнении точечной контактной сварки приводить к самым различным дефектам и снижении прочности сварной точки. Самым опасным при этом является непровар точки, который характеризуется полным отсутствием литого ядра либо очень малыми его размерами, недостаточными для обеспечения прочности шва.

Такой дефект не всегда можно отследить при наружном визуальном осмотре, чем он особенно опасен. Также среди дефектов имеются такие, как подплавление поверхности детали, полный прожог металла, раковины, глубокие вмятины, сильная пористость сварного ядра.

На мягких режимах обычно свариваются стали с большим содержанием углерода и легированные стали. На жёстком режиме рекомендуется сваривать стали большой прочности при большом давлении, так как возможно образование трещин.

После сварочных работ необходимо провести обязательную термообработку детали для того, чтобы снять внутреннее напряжение, которое появляется в процессе сварки, для улучшения структуры и уничтожения опасного мартенсита. Такая термообработка может сводиться к высокому опуску либо к пропусканию электрического тока сразу же после окончания работ по сварке.

Точечная контактная сварка в домашних условиях

Набор сварщика

В любой домашней мастерской точечная сварка может быть необходима. Для этого разработано достаточно много самых различных аппаратов, которые могут применяться самостоятельно без наличия особых знаний или навыков. Одними из простейших аппаратов являются простые настольные сварочные конструкции с относительно небольшой мощностью.

С помощью таких устройств можно сваривать детали толщиной до двух десятых миллиметра либо стальные проволоки диаметром до трёх десятых миллиметра. При данных условиях возможно сваривание различных деталей из фольги и массивных стальных оснований.

Отлично маломощные конструкции подходят при сварке малогабаритных деталей, когда усилия прижима невелики и осуществляются рукой. Электроды для сварки выполняются при этом в форме небольшого пистолета. Основным элементом аппарата является небольшой сварочный трансформатор, к вторичной обмотке которого при помощи гибкого многожильного кабеля подключают сам электрод. При этом подключение должно быть достаточно надёжным.

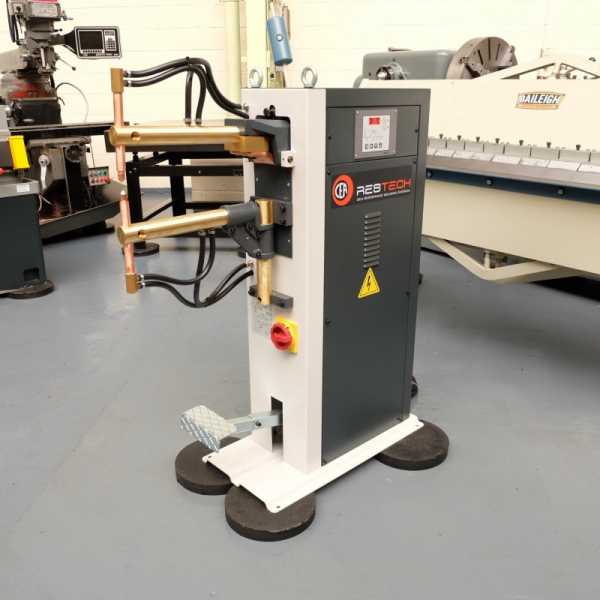

Также применяются более мощные аппараты для сварки. Они включают в себя сварочный трансформатор достаточной мощности, тиристорный полупроводниковый ключ, специальное устройство для выдержки времени, которое и обеспечивает контроль над длительностью процесса сварки.

При помощи таких аппаратов можно сваривать детали большей толщины, так как они могут обеспечить необходимое давление и условия для самого процесса сварки.

Но именно для домашних условий подойдет аппарат малой мощности, которым можно производить соединения небольших деталей и проводов. И хотя приобрести аппарат требуемой мощности сегодня не проблема, многие мастера готовы сделать аппарат своими руками на заказ, усовершенствуя его различными функциями.

No votes yet.

Please wait…

domnuzhen.ru

Как делается точечная сварка своими руками и что нужно знать

Собираем трансформатор

https://www.youtube.com/watch?v=NAPTuBiyT_U

Самой важной деталью, сердцем любого электроприбора такого типа является трансформатор, с помощью которого мы будет получать необходимое напряжение. Коэффициент трансформации должен быть очень большим, поэтому сразу обращаем свое внимание на мощные и объемные микроволновые печи – именно там можно раздобыть необходимый элемент. Мощность должна быть около 1 кВт – это идеальный вариант, но, при отсутствии такового, подойдет и на 700-800 Вт. В микроволновке трансформатор повышающего типа, выдает до 4 кВт для питания магнетрона. Именно то, что нам надо. Рассматриваем пошаговую инструкцию по изготовлению необходимого трансформатора.

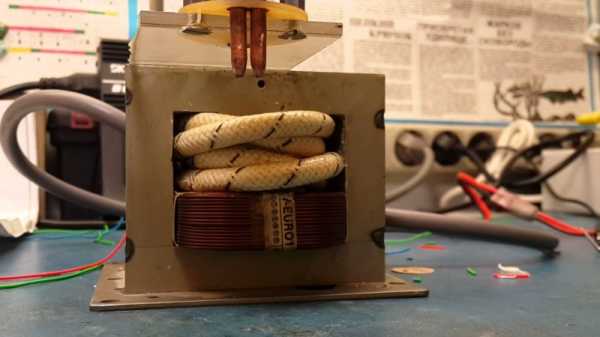

Шаг 1Достаем трансформатор из микроволновки.

Не стоит ее сразу разбирать при помощи молота – она нам пригодится целиком. Откручиваем основу, снимаем все крепления, достаем.

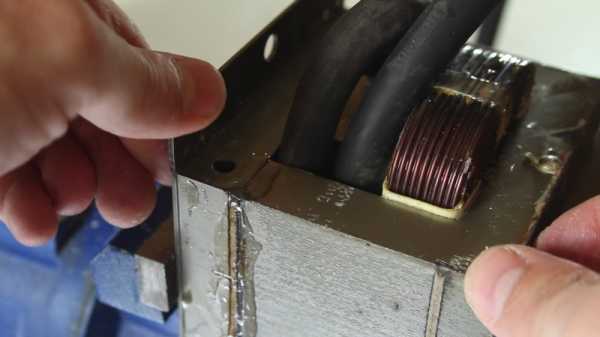

Шаг 2Сбиваем вторичную обмотку.

Нам надо только первичная (это та, что внутри, на ней провод намного толще и его меньше). Можно сделать это зубилом, молотком, ножовкой, даже высверлить углы элект рической дрелью – чем угодно, лишь бы результат был тот, что надо. Ваша задача: не повредить первичную обмотку и магнитопровод, а со всем остальным можете поступать как захотите, хоть на металлолом.

Шаг 3Наматываем вторичную обмотку.

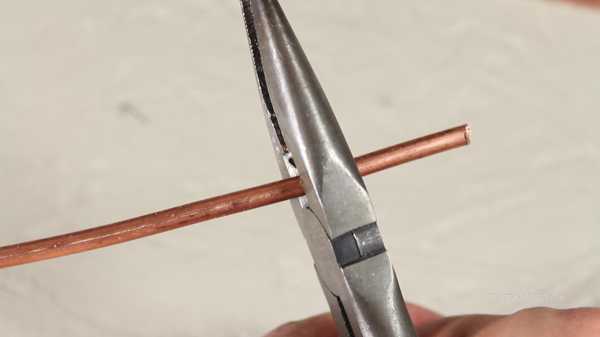

Нам надо получить в результате ток около 1000 А, поэтому идем на рынок и покупаем провод диаметром от 1 см. Он дорогой, но без него никак не обойтись. Если хотите сэкономить – покупайте его пучком, а не один цельный – на ход дела это не влияет.

Шаг 4Делаем 2-3 витка.

Делаем 2-3 витка вторичной обмотки, на выходе получаем около 2В. Чем больше всунете в окно, тем больше напряжение будет, хотя после 3 витков в окне уже не остается места. Если нужен мощный аппарат, тогда можно разобрать еще 1 микроволновку или найти дополнительный трансформатор и соединить 2 вместе. Можно будет работать с металлом до 5 мм толщиной.

Шаг 5Проверяем направление обмоток.

При помощи вольтметра проверяем направление обмоток, а также наличие коротких замыканий. Если таковых не прослеживается, можно переходить к дальнейшим работам.

Шаг 6Проверить силу тока.

При соединении 2 и более трансформаторных обмоток надо проверить на выходе силу тока. Если она будет более 2000 А – уменьшайте ее. Это приведет к перепадам напряжения сети и вы просто не отобьетесь от соседей, которые будут бегать с жалобами на вас.

Теперь трансформатор можно считать готовым. Осталось просто промерять все амперметром, проследить короткие замыкания, просмотреть все соединения.

Делаем электроды
