ТНВД Камаз

ТНВД подает к форсунке каждого цилиндра строго дозированные порции топлива под высоким давлением в соответствии с порядком работы и задан­ным режимом.

Топливный насос установ­лен между рядами цилиндров и приводится в действие от шестерни распределительно­го вала через автоматическую муфту опе­режения впрыскивания топлива. За два оборота коленчатого вала кулачковый вал насоса делает один оборот.

Управление ра­ботой насоса осуществляется водителем из кабины и автоматически корректируется всережимным регулятором частоты враще­ния коленчатого вала в зависимости от на­грузки двигателя. Регулятор встроен в кон­струкцию насоса.

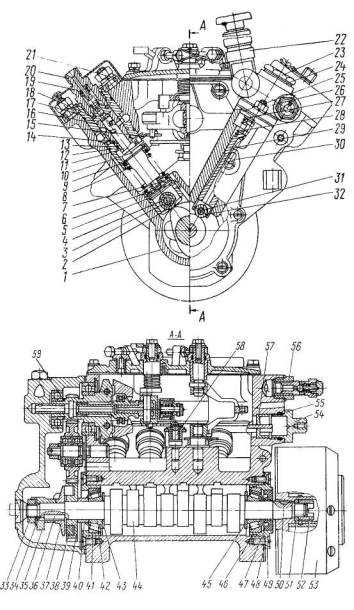

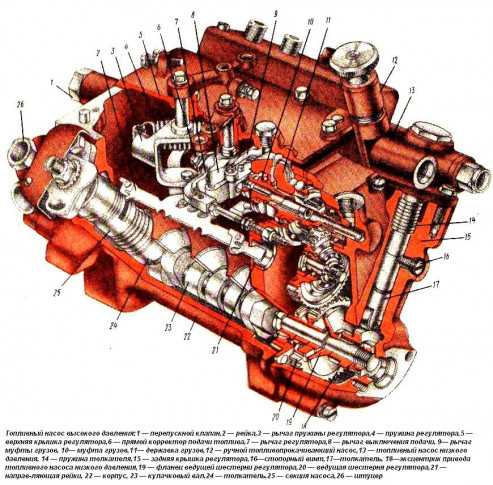

Основными частями насоса высокого давления (рис.1.) являются корпус 22, кулачковый вал 23 и восемь нагнетатель­ных секций, каждая из которых обслужи­вает один цилиндр. Корпус насоса V-образный, секции в нем расположены под уг­лом  75 °. Такая конструкция позволяет уменьшить длину кулачкового вала и по­высить его жесткость.

Кулачковый вал насоса установлен на двух конических роликоподшипниках. Вы­ходящий конец вала уплотнен резиновой манжетой. С этой же стороны на хвостике вала закреплена муфта опережения впрыс­кивания топлива, через которую осуществ­ляется привод насоса, а на заднем конце вала закреплены шестерни 20 привода регулятора частоты вращения, демпфер и экс­центрик 18 для привода топливного насоса низкого давления. Толкатели 24 установле­ны в нижней части корпуса и зафиксиро­ваны от проворота сухарями, которые вхо­дят в пазы, выполненные в гнездах.

Рядом с секциями в направляющих втулках 21 установлены две рейки: левая и правая. С одной стороны каждая рейка соединена с четырьмя втулками секций ТНВД, а с другой — находится в зацепле­нии с рычагами регулятора частоты враще­ния коленчатого вала, который управляет количеством подаваемого топлива.

Топливо к насосу высокого давления подводится от фильтра тонкой очистки че­рез штуцер и полый болт, которым он сое­динен с топливопроводом низкого давле­ния. Топливо циркулирует по подводящему и отводящему каналам, просверленным в корпусе вдоль каждого ряда нагнетатель­ных секций. Давление в каналах поддер­живается в пределах 50..110 кПа шарико­вым перепускным клапаном 1, который установлен на передней стенке корпуса.

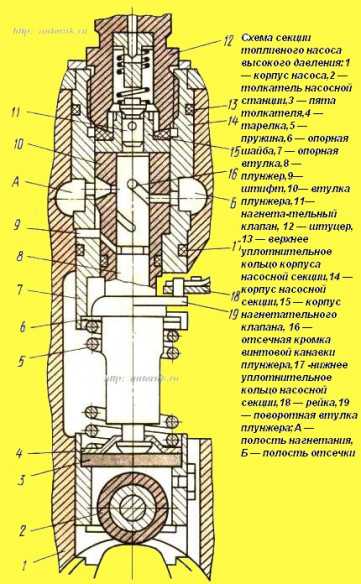

Каждая секция топливного насоса вы­сокого давления состоит из плунжера 8 (рис.) и втулки 10, которые индивиду­ально подогнаны друг к другу и образуют подвижное соединение с минимальным за­зором. Такая прецизионная пара практиче­ски не допускает утечку топлива при его нагнетании, разукомплектовывать ее нель­зя. Втулка плунжера установлена в корпу­се 14 секции и от проворачивания удержи­вается штифтом 9. Пружина одним концом упирается через опорную шайбу 6 в корпус, а другим концом — в тарелку 4, которая захватывает хвостовик плунжера и притя­гивает его к пяте 3 толкателя, не препятст­вуя при этом свободному повороту плунже­ра вокруг своей оси.

На втулку плунжера свободно надета поворотная втулка 19, имеющая в верхней части штифт, соединенный с рейкой 18, а в нижней — два паза, в которые входят шлицевые выступы плунжера. Таким обра­зом плунжер соединяется с рейкой. При продольном перемещении рейки все плун­жеры поворачиваются на один угол.

Осевой канал плунжера радиальными отверстиями сообщен с двумя винтовыми пазами. Верхнюю кромку тщательно обра­ботанного паза называют отсечной. Противоположный, менее точно обработанный паз является ложным и выравнивает боко­вое давление топлива на плунжер, снижая тем самым изнашивание его и втулки.

В средней части плунжера выполнена кольцевая канавка, собирающая просочив­шееся через зазор между втулкой и плун­жером топливо. Во.втулке имеется дренаж­ное отверстие, через которое топливо из кольцевой канавки отводится в топливный канал корпуса насоса. Нижняя кольцевая проточка на плунжере распределяет про­сочившееся топливо по втулке как смазку.

Нагнетательный клапан 11 и его корпус 15 тоже прецизионная пара, разъединяю­щая надплунжерную полость втулки 10 от топливопровода, по которому подается топ­ливо к форсунке. Клапан и его корпус за­креплены с помощью штуцера 12 и пружи­ны. Пружина одним концом прижимает клапан к корпусу, а другим упирается в упор, служащий одновременно ограничите­лем подъема клапана.

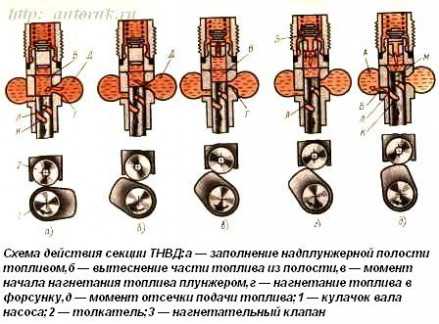

Наполнение топливом надплунжерной полости В (рис. а) во втулке происхо­дит при движении плунжера вниз, когда он открывает впускное отверстие, С этого мо­мента топливо начинает поступать в по­лость В Над плунжером, так как оно нахо­дится под давлением 50... 110 кПа. При дви­жении плунжера вверх под действием на­бегающего кулачка 1 (рис.  б) в начале

происходит вытеснение части топлива об­ратно в канал Д, но как только торцовая кромка плунжера перекроет впускное от­верстие Г (рис. в), обратный перепуск топлива прекращается и резко возрастает давление оставшегося топлива, запертого в надплунжерной полости. При достиже­нии давления 0,9...1,1 МПа открывается нагнетательный клапан 3 (рис. г), что соответствует началу подачи топлива, ко­торое по топливопроводу высокого давле­ния поступает к форсунке. Когда давление топлива на входе в форсунку станет доста­точным для подъема иглы, доза топлива впрыскивается из форсунки в цилиндр.

Нагнетание топлива будет продолжать­ся до тех пор, пока отсечная кромка А не подойдет к нижней части отсечного отвер­стия 5 (рис.d) втулки, соединив над-плунжерную полость с отводящим каналом А. В этот момент происходит отсечка (быст­рое прекращение впрыскивания) топлива, оно протекает по осевому каналу М и пазу К плунжера в отсечное отверстие Б втул­ки и далее в канал А, давление над плун­жером резко падает и нагнетательный кла­пан быстро закрывается. Когда радиаль­ное сверление нагнетательного клапана полностью перекроется кромкой корпуса, клапан, опускаясь, начинает отсасывать топливо из штуцера, поэтому подача его к форсунке резко прекращается.

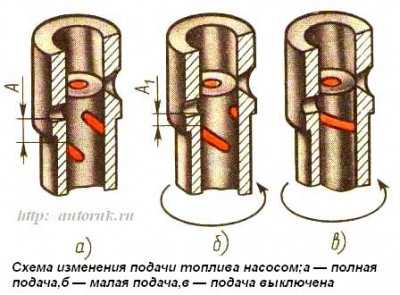

С изменением нагрузки двигателя долж­но меняться количество топлива, впрыски­ваемого в цилиндры. Оно регулируется из­менением активного хода плунжера при неизменном общем ходе. Активному ходу плунжера соответствует расстояние А (рис. 4а) по высоте от нижней части отсечного отверстия до отсечной кромки в тот момент, когда плунжер перекрывает впускное отверстие. Если плунжер повер­нуть вправо (рис. 4), его активный ход сократится, отсечка наступит раньше и топ­лива будет подано меньше. Если еще раз повернуть плунжер в ту же сторону (рис . 4в), паз расположится после отсечного отверстия и надплунжерная полость на всем протяжении хода плунжера окажется со­общенной с этим отверстием. Поэтому топ­ливо к форсунке подаваться не будет, пода­ча выключена.

Таким образом, при повороте плунжера изменяются момент окончания подачи и количество подаваемого топлива, а момент начала подачи топлива насосом остается неизменным. Момент начала подачи топли­ва секцией регулируют подбором пяты 3 (см. рис.) толкателя нужной толщины. При установке пяты большей толщины топ­ливо начинает подаваться раньше, мень­шей — позже.

Такую регулировку насоса выполняют на специальном стенде, где можно отрегу­лировать и подачу топлива каждой сек­цией, для чего поворачивают корпус сек­ции вместе с втулкой плунжера (при не­подвижной рейке) за фланец, предвари­тельно ослабив гайки крепления. При пово­роте корпуса секции против часовой стрелки цикловая подача увеличивается, по ча­совой стрелке — уменьшается.







autoruk.ru

ТНВД КамАЗ Евро 2: устройство и регулировка


Один из самых важных элементов в конструкции дизельного мотора — топливный насос высокого давления. При поломке ТНВД КамАЗ Евро 2 перестает работать полностью весь мотор. Поэтому каждый автомеханик должен знать устройство и регулировку ТНВД КамАЗ Евро 2. Не помешают такие знания и владельцам КамАЗ.

Как устроена система ТНВД

Камский автомобильный завод выпускает свои грузовики, оснащенными дизельным двигателем. Они соответствуют экологическому стандарту Евро-2. Изготовление таких силовых агрегатов запрещено в России с 2006 года, но использовать их все еще можно, если они были выпущены ранее.

За долгий срок эксплуатации они показали себя с лучшей стороны, прославились надежностью и долговечностью. Большая заслуга в этом принадлежит качественной сборке этого узла.

В устройство ТНВД КАМАЗ Евро 2 входят следующие основные комплектующие детали:

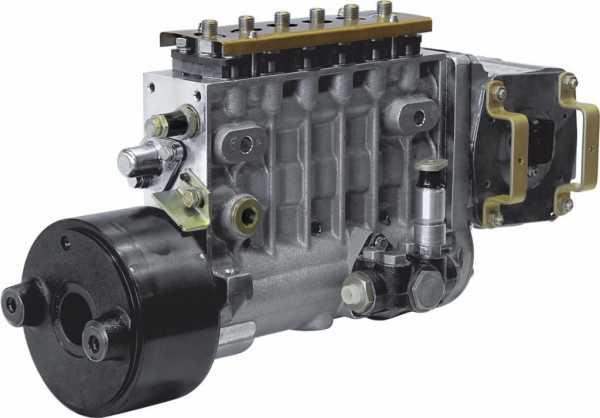

Устройство ТНВД КАМАЗ Евро 2

  • алюминиевый корпус;
  • перепускной клапан;
  • муфта, контролирующая опережение впрыска топлива;
  • подшипник роликовый;
  • кулачковый вал;
  • плунжер;
  • впускное отверстие;
  • клапан нагнетательный;

На КамАЗ устанавливают ТНВД Евро-2 двух производителей — отечественный и зарубежный (Bosch). На практике первый вариант оказался более приемлемым, так как не боится суровых климатических условий и стоит дешевле, в отличие от немецкого.

Принцип работы

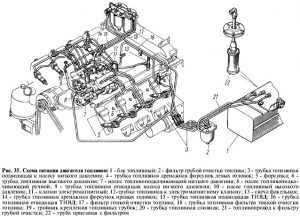

Схема питания двигателя КаМАЗа топливом

Топливная смесь поступает из топливного бака и проходит через фильтр тонкой очистки. За счет насоса подкачки обеспечивается давление, которое подает горючее к самому ТНВД.

Поршневая группа обеспечивает такт для распределения жидкости по трубкам, направляя их в форсунки, которые распыляют горючее в камере сгорания.

Его остатки и скопившийся воздух проходят обратно в топливный бак. Та часть горючего, что прошла отрезок между иглой и распылителем, остается в сливных трубах.

ТНВД КамАЗ Евро 2 имеет на регуляторной крышке насос низкого давления. Он выполнен в виде поршневой системы, движение которой запускает кулачковый вал. Из-за изменения частоты коленчатого вала конструкция имеет дополнение в виде автоматической муфты, которая необходима для опережения впрыска горючего.

Порядок регулировки ТНВД

Процесс регулировки сопровождается выполнением следующих действий:

Регулятор ТНВД двигателя КамАЗ

  • промывка конструкции специальными составами;
  • проверка клапана низкого давления. Его следует выкручивать в закрытом состоянии, верхний участок обивается для осадки. В результате перепускное отверстие должно закрыться;
  • оценка правильности работы опережения впрыска;
  • отрегулировать цикловую подачи путем откручивания или закручивания;
  • корректировка холостого хода — в норме он дает 770 об/мин;
  • проверка гидрокорректора — производится поворачиванием его в любом направлении.

Установку ТНВД следует доверить специалистам — для этого необходим опыт и наличие оборудования. Иначе есть риск неприятных последствий — от утечки топлива до капитального ремонта двигателя.

Видео по теме: ТНВД КАМАЗ Евро 2


specnavigator.ru

Принцип работы ТНВД КамАЗ, правила эксплуатации и его компоненты

Заголовок

ТНВД – топливный насос высокого давления. Это один из сложнейших механизмов грузовика КамАЗ. Его роль в работоспособности и надежности невозможно переоценить. По сути, его поломка или частичный выход из строя могут привести к невозможности работы двигателя.

Тнвд камаз

Назначение

Какое назначение имеет ТНВД? Главная его функция, несомненно, поставка топлива от топливного бака в камеру сгорания двигателя. И это не простая доставка.

Как следует из названия, насос создает высокое давление и осуществляет впрыск топлива в камеру с воздухом. От точности и угла впрыска зависит очень многое.

Помимо транспортировочной роли, ТНВД грузового автомобиля КамАЗ выполняет фильтрацию поступающего топлива. Для этого система снабжена несколькими ступенями фильтров различной очистки. Речь касается не только мелких и крупных частиц, но и воды. Ее попадание в двигатель или насос может вызвать серьезную поломку или как минимум серьезно сократить срок службы.

Как работает?

Принцип работы можно разделить на несколько этапов и рассмотреть топливную систему в целом. На любом грузовике КамАЗ, ТНВД взаимодействует с другими системами, тем самым повышая эффективность работы. По своему расположению они бывают двух типов:

  • рядные;
  • V-образные.

Действуют они практически идентично и особых различий в принципе работы не замечается.

ТНВД имеет еще одно разделение. Это уже касается непосредственно самого процесса. Первый тип – аккумуляторный. На автомобилях КамАЗ он используется редко. Двигающая сила, которая приводит в действие поршень, это давление сжатых газов или пружины. Второй тип – непосредственное действие. Такой принцип работы осуществляется благодаря механическому взаимодействию с коленчатым валом. Именно он придает движение поршню.

Итак, двигатель грузовика КамАЗ оборудован рядным или V-образным (в зависимости от модели и конструкции) ТНВД, с непосредственным действием.Чаще всего именно рядным. Работает он следующим образом.

  1. Задается движение от коленчатого вала, с помощью механической передачи.
  2. Осуществляется вращение кулачкового вала, который смещает толкатели.
  3. Толкатели своим воздействием сжимают специальные пружины.
  4. Пружины приводят в действие плунжер и поднимают его.
  5. Плунжер перекрывает впускной клапан и начинает вытеснять топливо.
  6. Происходит распыление топлива форсунками, а излишки сливаются обратно.
  7. Плунжер начинает опускаться со своего максимального верхнего положения.
  8. Открывается впускной клапан, по которому подается топливо.

Если коротко, то принцип работы ТНВД выглядит так: топливо попадает в цилиндр и распыляется здесь с помощью поршня.

Составные части

Выверенная работа каждого компонента влияет на работу насоса в целом. Поломка или чрезмерный износ любого из них приводит к расстройству работы всей системы. Вот из чего состоит ТНВД грузовика КамАЗ:

  • корпус насосной секции;
  • корпус крышки;
  • насос подкачки;
  • плунжерная пара;
  • толкатель;
  • пружины;
  • режимный регулятор;
  • регулятор впрыска топлива;
  • штуцер слива;
  • штуцер впрыска;
  • регулятор впрыска;
  • редукционный клапан;
  • электромагнитный клапан перекрытия топлива;
  • рейка.

Все составляющие части обеспечивают полную изолированность внутренней части насоса, осуществляют создание необходимого уровня давления и регулируют впрыск.

Возможные поломки

Выйти из строя может любая составляющая ТНВД. Многие считают, что КамАЗ совершенно неприхотлив. Это не так. Топливная система, ввиду использования высокотехнологичных решений, предполагающих соответствующее качество обслуживания и эксплуатации, не имеет возможности серьезно противостоять грубым нарушениям норм. Но стоит отдать должное конструкторам – они сделали все, что можно, дабы повысить надежность каждого элемента и соединения. Чаще всего от износа страдает внутренняя часть насоса. Какие последствия от этого могут быть?

  1. Повышенный расход топлива.
  2. Повышенная задымленность выхлопа или дым в моторном отделе.
  3. Перебои в работе двигателя на холостых оборотах и во время движения.
  4. Трудный запуск двигателя или его полная невозможность.
  5. Посторонние шумы при запуске и движении.
  6. Утечки топлива.

Это далеко не полный перечень всех возможных поломок. Для обеспечения надежной и долговременной работы, а также определения поломки, рекомендовано проверять ТНВД на специальных стендах. Только так можно узнать истинную причину появления неисправностей.

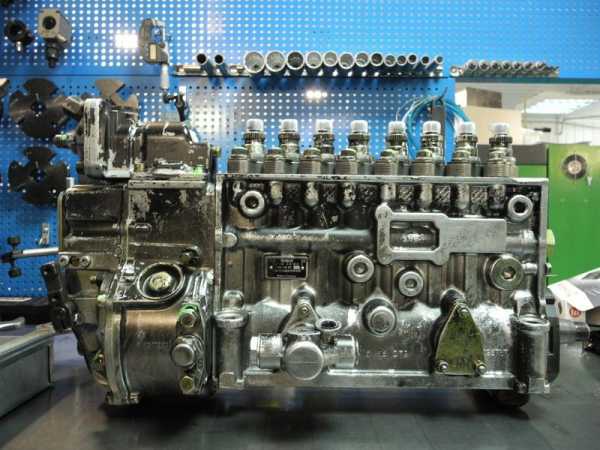

Ремонт тнвд камаза

Каковы причины поломок?

Самая распространенная – вода в топливной системе. Несмотря на наличие фильтра, она все же может встречаться. К тому же он может выйти из строя, а это приведет к полному отсутствию фильтрации, что может стать смертельным для насоса и даже двигателя.

Присутствие различных мелких частиц в топливе ускоряет износ соприкасающихся поверхностей. ТНВД такое давление, чтобы КамАЗ мог выполнять свои главные задачи. А это достаточно высокие значения. Попадание песчинки или других примесей приводит к сколу и царапинам внутренних поверхностей.

Не только мусор в топливе, но и его состав имеет значение. Некачественная солярка может содержать в себе массу других соединений. Не все они безопасны для насосов и двигателей. В первую очередь из-за созданных температурных условий и веществ, на которые распадается такая гремучая смесь после ее использования двигателем.

И последнее в списке, но не по важности, это некачественный монтаж и настройка топливной системы. Ослабленное крепление приводит к вибрации механизма. А настройка качественно влияет на подачу топлива. Если впрыск недостаточный, то и не будет надежной работы.

Отдельно хотелось бы выделить использование всевозможных смесей и присадок, особенно от неизвестных компаний. Чтобы понять их вред для грузовика КамАЗ, нужно уяснить простую истину – насос уже настроен на правильную и долговременную работу.

Правила эксплуатации

Чтобы механизм работал как можно дольше, следует соблюдать самые элементарные принципы эксплуатации. А именно.

  1. Использовать качественное топливо.
  2. Регулярно очищать и заменять все фильтры системы.
  3. Не пользоваться неизвестными смесями для повышения мощности или тому подобное.
  4. Регулярно проводить очистку и промывку всех составных частей топливной системы.
  5. В случае поломки, профилактики и для настройки правильной работы ТНВД КамАЗ посещать специализированные сервисные центры с опытными специалистами.
  6. Устранять течи топливной системы.
  7. Следить за герметичностью.
  8. Регулярно проверять силу крепления насоса к двигателю. В случае необходимости – подтянуть.

Похожие статьи:

autodont.ru

ТНВД КамАЗ 740

   На большинстве камских грузовиков с родными двигателями (в заводской комплектации) за своевременную и точно дозированную порционную подачу топлива в цилиндры отвечает ТНВД КамАЗ 740 – топливный насос высокого давления рассчитанный под двигатели КамАЗ-740.

   В зависимости от модификации некоторые элементы агрегата могут иметь небольшие отличия, но, в общем, устройство ТНВД КамАЗ 740 выглядит примерно следующим образом:

 - в едином корпусе обустроены 8 отдельных секций;
 - каждая секция состоит из корпуса, поворотной втулки, плунжера, втулки плунжера, нагнетательного клапана и штуцера.


    Движение плунжера обеспечивается кулачком вала и пружиной толкателя, сам толкатель фиксируется сухарем во избежание выпадения.

   Чтобы насос работал так, как нужно, то есть, подавал топливо нужными порциями и в нужное время, следует проводить его регулировку. Основная регулировка ТНВД КамАЗ 740 выполняется на стенде и заключается в выставлении рабочего хода регулировочной рейки. Изменение величины этого хода влечет за собой смену угла поворота плунжеров – допустимое отклонение для равномерности подачи при котором регулировка не требуется, составляет не более 3 % .

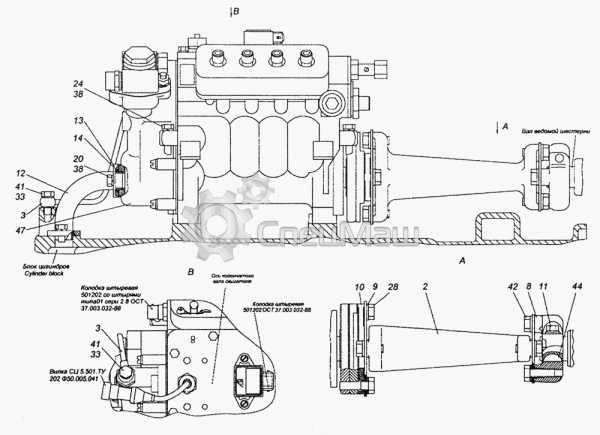

   Правильно отрегулированный насос может устанавливаться на двигатель – на КамАЗах его место между рядами цилиндров. Установка ТНВД КамАЗ 740 проводится по меткам и с таким расчетом, чтобы при соединении с приводом впрыск топлива осуществлялся в соответствии с предусмотренными режимами работы (номинальным скоростным и нагрузочным).

Консультация по техническим вопросам , приобретению запчастей      8-916-161-01-97      Сергей Николаевич


  Привод ТНВД КамАЗ 740 осуществляется через шестерню, находящуюся в зацеплении с шестерней распредвала. От шестерни привода также «запитываются» приводы пневмокомпрессора и гидроусилителя руля. Для компенсации несоосности вала насоса и шестерни используются две полумуфты с упругими пластинами. На разных моделях толщина вала ТНВД может отличаться, поэтому большинство валов не взаимозаменяемые .

   В нашей компании «СпецМаш» вы можете купить привод, ТНВД двигателя КамАЗ 740 и даже сам двигатель в сборе разных модификаций, а также отдельные запчасти для комплектации силового агрегата. Все комплектующие прошли обязательную проверку в МАДИ и на каждую деталь (узел, механизм) предоставляется сертификат качества и гарантия изготовителя. Покупку можно забрать самостоятельно с наших складов в Москве, или же вы можете оформить заявку на доставку .

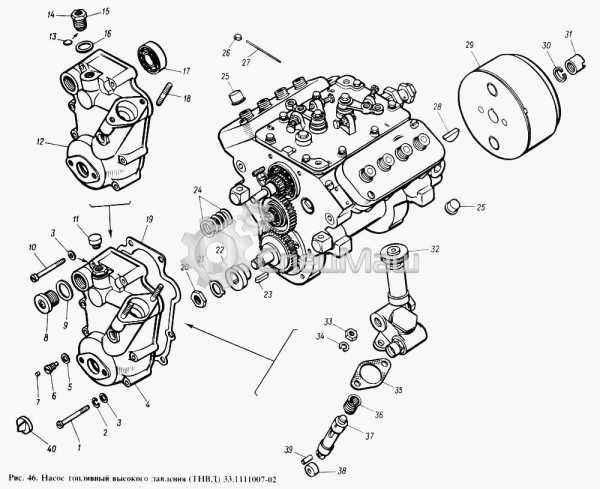

Устройство  ТНВД КАМАЗ 740


1     1/03777/11     Винт М6х55
2     1/05164/77     Шайба 6 пружинная
3     1/26397/01     Шайба регулировочная 6х11х1
4     33.1110128     Крышка регулятора задняя
5     870455     Прокладка 8х12х1
6     33.1106245     Винт стопорный
7     236.1111154-А     Стопор винта
8     870883     Пробка М20х1,5-6g транспортная
9     1/02574/60     Прокладка 20х26х1,5
10     870351     Винт М6х55
11     870880     Пробка М10х1,25
12     33.1110129     Крышка регулятора задняя
13     33.1110316     Фильтр
14     33.1110312     Ввертыш в сборе
15     33.1110314     Ввертыш
16     1/02570/60     Прокладка 16,2х22х1,5
17     203     Подшипник
18     1/24291/31     Шпилька М8-6gх34
19     33.1110154     Прокладка задней крышки
20     1/07913/11     Гайка низкая М14х1,5-6Н
21     870868     Шайба стопорная 15
22     33.1106352     Эксцентрик
23     870800     Шпонка 5х5х22
24     870614     Шайба 17
25     870941     Заглушка штуцера
26     33.1110117     Пломба
27     870701     Проволока пломбировочная
28     870806     Шпонка сегментная 4х6,5х16
29     33.1121010-01     Муфта опережения впрыскивания топлива в сборе
30     870869     Шайба пружинная 14
31     870501     Гайка кольцевая М14х1,5-6Н
32     33.1106010     Топливный насос низкого давления в сборе
33     1/61008/11     Гайка М8х1,25-6Н
34     1/05166/77     Шайба 8 пружинная
35     33.1106285     Прокладка топливного насоса
36     33.1106248     Пружина толкателя
37     33.1106240     Толкатель
38     236.1106242     Ролик
39     33.1106244     Ось ролика толкателя
40     33.1110656     Заглушка задней крышки регулятора

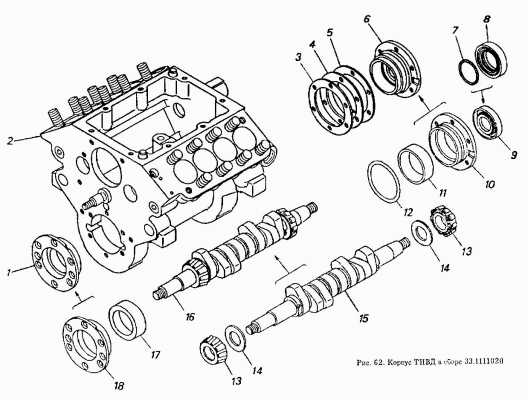

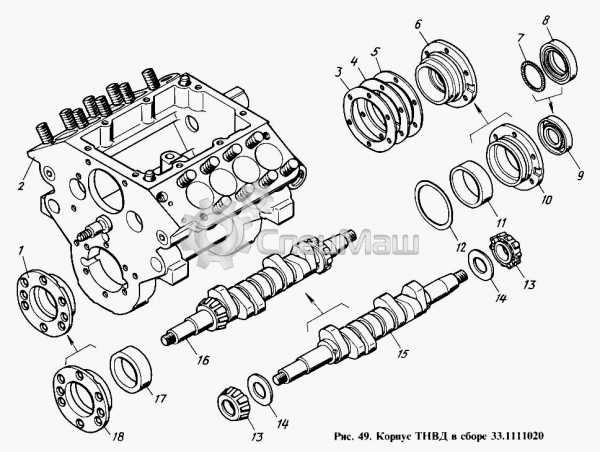

1     33.1111550     Крышка подшипника в сборе
2     33-1111021     Корпус в сборе
3     33.1111194     Прокладка
4     33.1111193     Прокладка
5     33-1111192     Прокладка
6     33-1111180     Крышка в сборе
7     740.1029242     Пружина
8     740.1029244     Манжета
9     740.1029240     Манжета в сборе
10     33-1111182     Крышка
11     33-1111626     Кольцо наружное
12     33-1111196     Кольцо уплотнительное
13     33.1174     Подшипник
13     33.1174     Подшипник
14     870643     Шайба 21,5х40х0,5
14     870643     Шайба 21,5х40х0,5
15     33-1111172     Вал кулачковый
16     33-1111170     Вал кулачковый в сборе
17     33-1111626     Кольцо наружное
18     33-1111552     Крышка

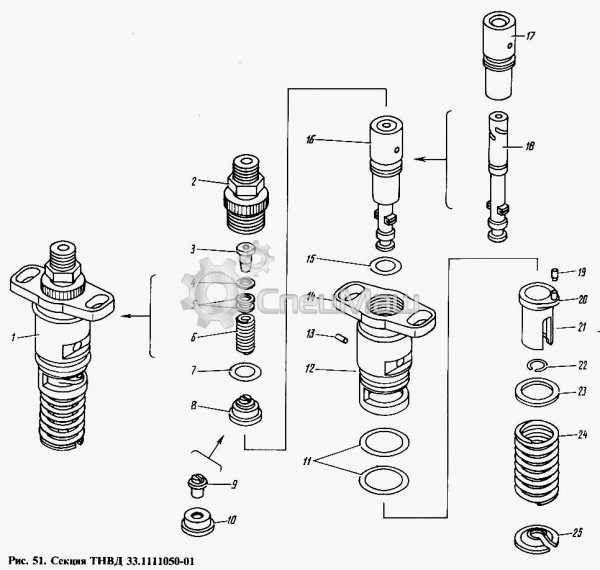

1     33.1111050-01     Секция ТНВД в сборе
2     33-1111118-10     Штуцер
3     33.1111113     Упор нагнетательного клапана
4     870618     Шайба плоская 6,5х10,5х0,3
5     870624     Шайба плоская 6,5х10,5х0,5
6     33-1111108     Пружина нагнетательного клапана
7     33.1111259     Кольцо уплотнительное
8     33.1111102-10     Клапан нагнетательный в сборе
9     33-1111106     Клапан нагнетательный
10     33-1111104-10     Седло
11     33.1111069     Кольцо уплотнительное
12     33-1111051     Корпус со штифтом в сборе
13     870723     Штифт 2,7х6,3
14     33-1111053     Корпус
15     33-1111083     Кольцо уплотнительное
16     33-1111074-01     Пара плунжерная
17     33-1111078-01     Втулка
18     33-1111076-01     Плунжер
19     33-1111067     Ось поводка
20     33-1111064     Втулка поворотная
21     33.1111060-10     Втулка поворотная с осью
22     33.1111070     Кольцо стопорное
23     870622     Шайба плоская 19х28,5х1
24     33.1111148     Пружина толкателя


www.kspecmash.ru

Система питания двигателя КамАЗ топливом

Система питания топливом обеспечивает очистку топлива и равномерное распределение его по цилиндрам двигателя строго дозированными порциями.

На двигателях применена система питания топливом разделенного типа, состоящая из топливного насоса высокого давления, форсунок, фильтров грубой и тонкой очистки, топливоподкачивающего насоса низкого давления, топливопроводов высокого и низкого давления, топливных баков, электромагнитного клапана и штифтовых свечей электрофакельного пускового устройства.

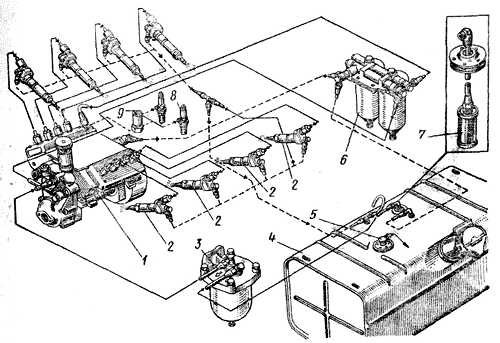

Рис. 1. Схема системы питания: 1 - топливный насос высокого давления с топливоподкачивающим насосом и муфтой опережения впрыска топлива; 2 - форсунки; 3 - фильтр грубой очистки топлива; 4 - топливный бак; 5 - датчик указателя уровня топлива; 6 - фильтр тонкой очистки топлива; 7 - приемная труба с фильтром; 8 - свеча электрофакельного устройства; 9 - электромагнитный топливный клапан.

Принципиальная схема системы питания показана на рис. 1. Топливо из бака 4 через фильтр 3 грубой очистки засасывается топливоподкачивающим насосом и через фильтр 6 тонкой очистки по топливопроводам низкого давления подеется к топливному насосу 1 высокого давления, который в соответствии с порядком работы цилиндров распределяет топливо по трубопроводам высокого давления к форсункам 2. Форсунки впрыскивают топливо в мелкораспыленном состоянии в камеры сгорания. Избыточное топливо, а вместе с ним и попавший в систему воздух через перепускной клапан топливного насоса высокого давления и клапан-жиклер фильтра тонкой очистки по дренажным трубопроводам отводятся в топливный бак. Топливо, просочившееся через зазор между корпусом распылителя и иглой, сливается в бак через сливные трубопроводы.

Фильтр грубой очистки (отстойник) предварительно очищает топливо, поступающее в топливоподкачивающий насос низкого давления. Он установлен на всасывающей магистрали системы питания с левой стороны автомобили на раме.

Фильтр тонкой очистки, окончательно очищающий топливо перед поступлением в топливный насос высокого давления, установлен в самой высокой точке системы питания. С помощью фильтра воздух, проникший в систему питания вместе с частью топлива через клапан-жиклер удаляется в бак.

Топливопроводы подразделяются на топливопроводы низкого давления, т. е, 390-1960 кПа (4-20 кгс/см2), и высокого - более 19 600 кПа (200 кгс/см2). Топливопроводы высокого давления изготовлены из стальных трубок, концы которых выполнены конусными и прижаты накидными гайками через шайбы к конусным гнездам штуцеров топливного насоса и форсунок. Во избежание поломок от вибрации топливопроводы закреплены скобами.

Топливный насос высокого давления (ТНВД), предназначенный для подачи в цилиндры двигателя в определенные моменты времени строго дозированных порций топлива под высоким давлением, восьмиплунжерный с V-образным расположением секций. Смазывание насоса циркуляционное, пульсирующее под давлением от общей смазочной системы двигателя.

В развале корпуса топливного насоса высокого давления установлен всережимный регулятор частоты вращения, который изменяет количество топлива, подаваемого в цилиндр, в зависимости от нагрузки, поддерживая заданную частоту вращения коленчатого вала.

На задней крышке регулятора размещен топливный насос низкого давления поршневого типа, обеспечивающий подачу топлива к топливному насосу высокого давления во время работы двигателя. Насос низкого давления приводится в действие кулачковым валом топливного насоса высокого давления. На конической поверхности переднего конца кулачкового вала топливного насоса закреплена автоматическая муфта опережения впрыска топлива, которая предназначена для изменения момента начала подачи топлива в цилиндры двигателя в зависимости от частоты вращения коленчатого вала.

Ручной топливоподкачивающий насос, который установлен на топливном насосе низкого давления и предназначен для заполнения системы топливом и удаления из нее воздуха перед пуском двигателя.

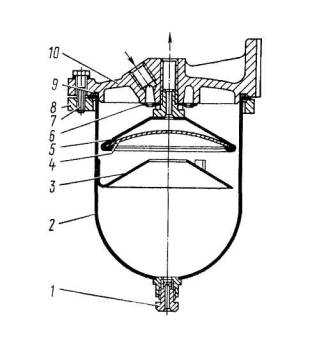

Фильтр грубой очистки топлива: 1 - пробка сливная; 2 - стакан; 3 - успокоитель; 4 - сетка фильтру­ющая; 5 - отражатель; 6 - распределитель; 7 - болт: 8 -фланец; 9 - кольцо уплотнительное; 10 - корпус

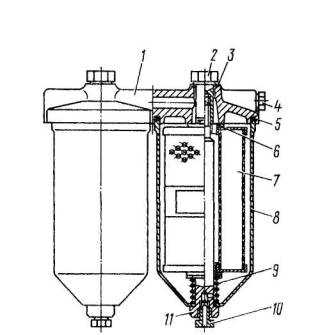

Фильтр тонкой очистки топлива: 1 - корпус; 2 -болт; 3 - шайба уплотнительная; 4 - пробка; 5, 6 -прокладки уплотнительные; 7 - элемент фильтрующий; 8 - колпак; 9 - пружина фильтрующего элемента; 10 - пробка сливная; 11 - стержень

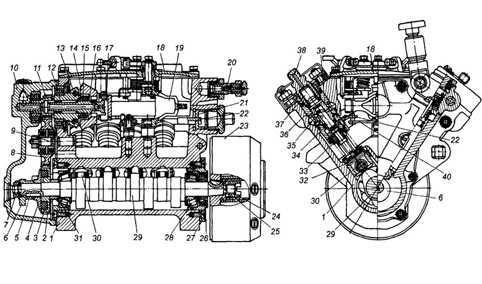

Топливный насос высокого давления: 1 - кор­пус; 2, 32 - ролики толкателей; 3, 31 - оси роликов; 4 -втулка ролика; 5 - пята толкателя; 6 - сухарь; 7 - тарелка пружины толкателя; 8 - пружина толкателя: 9,34,43,45, 51 - шайбы; 10 - втулка поворотная; 11 - плунжер; 12, 13, 46, 55 - кольца уплотнительные; 14 - штифт устано­вочный; 15 - рейка; 16 - втулка плунжера; 17 - корпус секции; 18 - прокладка нагнетательного клапана; 19 -клапан нагнетательный; 20 - штуцер; 21 - фланец корпуса секции; 22 - насос ручной топливоподкачива-ющий; 23 - пробка пружины; 24, 48 - прокладки; 25 -корпус насоса низкого давления; 26 - насос топливоподкачивающий низкого давления; 27 - втулка штока; 28 - пружина толкателя; 29 - толкатель; 30 - винт стопорный; 33, 52 - гайки; 35 - эксцентрик привода насоса низкого давления; 36, 50 - шпонки; 37 - фланец ведущей шестерни регулятора; 38 - сухарь ведущей шестерни регулятора; 39 - шестерня ведущая регулято­ра; 40 - втулка упорная; 41, 49 - крышки подшипника; 42 - подшипник; 44 - вал кулачковый; 47 - манжета с пружиной в сборе; 53 - муфта опережения впрыскива­ния топлива; 54 - пробка рейки; 56 - клапан перепус­кной; 57 - втулка рейки; 58 - ось рычага реек; 59 -прокладки регулировочные

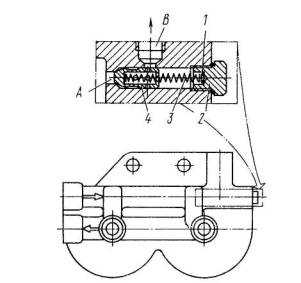

Клапан-жиклер фильтра тонкой очистки топлива:
1 - шайба регулировочная; 2 - пробка клапана; 3-пружина; 4 - клапан-жиклер

Топливные баки на автомобилях имеют вместимость 170 и 250 л. Герметичная крышка наливной горловины бака снабжена выдвижной трубкой с сетчатым фильтром. Кран слива отстоя расположен в нижней части корпуса бака. Уровень топлива контролируется по указателю, расположенному на щитке приборов, сигналы к которому поступают от реостатного датчика, установленного в топливном баке.

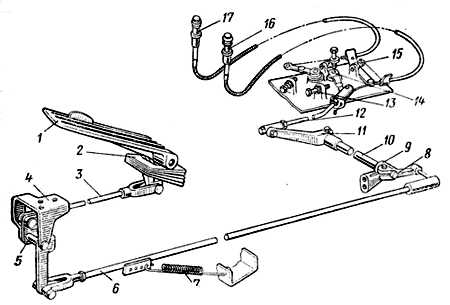

Рис. 2. Схема привода управления подачей топлива: 1 - педаль подачи топлива; 2 - уплотнитель педали; 3 - тяга переднего рычага; 4 - передний кронштейн; 5 - передний рычаг; 6 - промежуточная тяга; 7 - пружина; 8 и 11 - задние рычаги; 9 - кронштейн задний; 10 - вал поперечный; 12 - тяга рычага регулятора; 13 - болт ограничения минимальной частоты вращения; 14 - рычаг управления регулятором; 15 - болт ограничения максимальной частоты вращения; 16 - рукоятка тяги управления подачей топлива; 17 - рукоятка тяги останова двигателя.

Привод управления подачей топлива (рис. 2) механический и состоит из педали, тяг, рычагов, поперечных валиков, предусмотрен также ручной привод постоянной подачи топлива и останова двигателя. Педаль 1 подачи топлива связана с рычагом 14 управления регулятором топливного насоса высокого давления, расположенным на крышке регулятора частоты вращения.

Рукоятки ручного привода установлены на уплотнителе рычага коробки передач: левая 16 - для включения постоянной подачи топлива - связана гибким тросом в защитной оболочке с рычагом управления регулятором, правая 17 - для останова двигателя - соединена тросом с рычагом останова, расположенным на крышке регулятора частоты вращения.

kamaz.interdalnoboy.com

Диагностика и ремонт ТНВД Камаза

Владельцы грузовиков, оснащенных дизельными силовыми агрегатами, нередко сталкиваются с проблемами, связанными с выходом из строя системы подачи топлива. К примеру, может понадобиться ремонт ТНВД Камаза. Если говорить о мелком ремонте, то его вполне реально сделать своими руками.

Если же у вас нет определенных навыков по ремонту автомобиля, советуем обратиться к опытному мастеру, поскольку топливный насос высокого давления (ТНВД) – достаточно важный элемент системы, поэтому на его ремонте и настройке экономить нежелательно.

Только на специализированных СТО могут выполнить профессиональный ремонт ТНВД, а также провести качественную диагностику этой детали. После проведения ремонтных работ обязательно выполняется регулировка ТНВД, причем для этого надо использовать специальные устройства. Как правило, мастера, которые занимаются подобными видами ремонта, имеют дымометр, механотестер, мотортестер, а также компрессометр для дизельных двигателей.

Проверка ТНВД и его ремонт

Мы рассмотрим несколько «симптомов», по которым вы сможете распознать поломку насоса. Прежде чем делать ремонт ТНВД Камаза, очень важно убедиться в том, что проблема действительно в нем. Итак, основные признаки поломки топливного насоса высокого давления:

  • снижение скоростных показателей авто;
  • отсутствие плавности хода и резкие колебания оборотов двигателя;
  • появление подтеков дизеля в зоне ТНВД;
  • повышение расхода топлива;
  • насос не подает топливо на форсунки;
  • отсутствие реакции двигателя на нажатие педали акселератора.

Если же вернуться к вопросу ремонта топливного насоса высокого давления, то в некоторых случаях можно обойтись заменой лишь одной небольшой детали, а в иных приходится делать капремонт ТНВД. К примеру, если плунжерные пары исправны, вполне реально сделать обычный текущий ремонт. Для этого необходимо установить, что именно сломалось, и просто заменить эту деталь.

После этого в обязательном порядке проводится регулировка насоса. Не менее важный этап – стендовые испытания, которые особенно важны в случае капремонта насоса. В некоторых случаях лишь с помощью стенда можно определить причину неисправности насоса. На финальном этапе всех ремонт обязательно необходимо протестировать работу двигателя.

Диагностика поломок ТНВД – основные методы

Прежде всего, выполняется базовая проверка, с помощью которой устанавливается наличие различных посторонних звуков при работе насоса. Если они есть, это явный признак поломки, однако поверхностная диагностика не поможет вам точно определить, что именно нужно заменить. Для качественной проверки придется воспользоваться специальным оборудованием.

Сегодня существует огромное количество разновидностей таких приборов, функциональные возможности которых могут серьезно отличаться. Очень часто мастера применяют прибор под названием ДД-2115. Это замечательное решение для определения состояния плунжерных пар.

Необходимо отметить, что именно от их работоспособности зависит правильное функционирование ТНВД, так как эти элементы регулирует объем подаваемого топлива. Их производят из качественной стали, которая не подвержена воздействию коррозии. Хотя этот материал и обладает неплохими характеристиками, он все же изнашивается. Известны случаи, когда плунжерная пара теряла работоспособность по причине использования топлива низкого качества. Ремонт плунжерной пары невозможен, её просто меняют. Это касается и остальных деталей ТНВД, которые подвержены износу.

Если вы решили сделать ремонт ТНВД Камаза своими руками, советуем вам посоветоваться со специалистами, у которых уже есть опыт выполнения таких работ.

avtopub.com

ТНВД КАМАЗ

Устройство ТНВД КАМАЗ ЕВРО

Реализация ТНВД КАМАЗ очень распространена в последнее время, да и покупателей, которые хотят купить ТНВД КАМАЗ, не мало. Занимаются продажей автозапчастей на автомобили КАМАЗ такие фирмы как СпецМаш, МигАвто и другие.

Завод выпускающий дизельную аппаратуру – это одно из самых известных в мире российских предприятий. Специализация выпуска ТНВД КАМАЗ и для автотракторных двигателей. За все время существования стабильность работы завода все больше доказывала его безупречную репутацию.  А продукции со временем завод стал выпускать еще больше.

1.

2.

3.

4.Дизельные двигатели КАМАЗ.

Двигатели КАМАЗ получили сертификат ЕВРО 2 и имеют хороший спрос. На заводе был создан каталог различных топливных насосов высокого давления, различных типов. ТНВД КАМАЗ зарекомендовал себя как насос высокого давления отличного качества. Продажа ТНВД КАМАЗ осуществляется профессионалами и представлена в широком ассортименте.

4.1.1.Топливный насос высокого давления дизеля ТНВД КамАЗ-740:1— корпус; 2 — ведущее зубчатое колесо; 3 — сухарь; 4 — фланец ведущего зубчатого колеса; 5 и 25 — шпонки; 6 — эксцентрик привода то или воподкачивающего насоса; 7 к 24 — гайки; 8 — промежуточное зубчатое колесо; 9 и 17 — пальцы; 10 — крышка регулятора; 11 — зубчатое колесо регулятора; 12 — державка грузов; 13 — ось грузов; 14 — груз; 15 - упорный шарикоподшипник; 16 — муфта; 18 — верхняя крышка; 19 — рычаг пружины; 20 — перепускной клапан; 21 — втулка рейки; 22 — рейка; 23 — муфта регулировки опережения впрыска топлива; 26 — самоподжимная уплотняющая муфта; 27 — крышка подшипника; 28 — ролико подшипник; 29 — кулачковый вал; 30 — ролик толкателя; 31 — упорная втулка; 32 — пята толкателя; 33 — пружина; 34 — плунжер; 35 — впускное отверстие; 36 — корпус секции; 37— нагнетательный клапан; 38 — штуцер; 39 — втулка плунжера; 40 — рычаг реек.

Топливные насосы, подробнее...

www.autoezda.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
