Лебедка ручная ТЛ-5А - описание и характеристики в каталоге оборудования НПП Эстрон

Описание

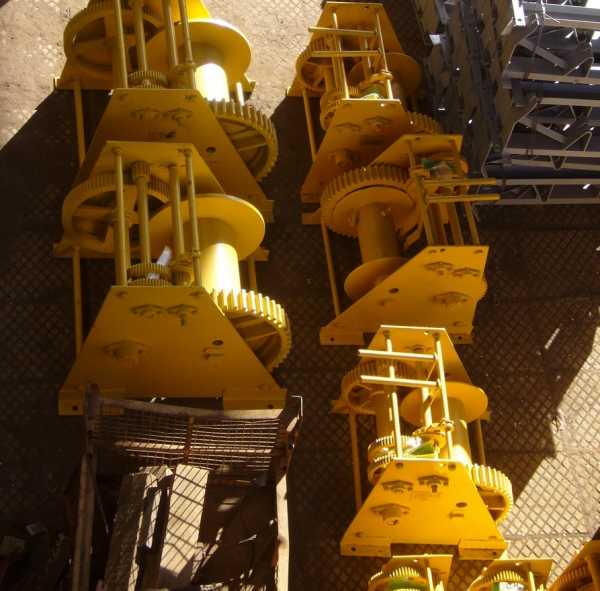

Ручная лебедка ТЛ-5А

Лебедка ТЛ-5А способна выполнять разнопрофильные грузоподъемные операции в любых сферах обслуживания и строительства. Данный механизм является одной из самых грузоподъемных лебедок в своем классе. Максимальная масса перемещаемого груза за один рабочий цикл составляет 5 тонн. Грузовой барабан способен вместить до семидесяти пяти метров каната, диаметром 22 миллиметра.

Монтаж лебедки

Для качественной и надежной работы, лебедка ручная ТЛ-5А должна быть правильно смонтирована. В качестве ответного основания готовится ровная фундаментная площадка, под размеры указанные в техническом паспорте. После чего лебедку необходимо установить и закрепить с помощью анкерных болтов, для этой цели в нижней части «лап» выполнены четыре монтажных отверстия.

Обслуживание лебедки

Лебедка ТЛ-5А надежный и долговечный механизм, но для нормального функционирование нуждается в периодическом обслуживании. Суда входят своевременный осмотр механизма на наличии внешних повреждений и коррозийных налетов , особенно это касается шестерней и тормоза. Надежность крепления каната к барабану. Болтовое соединение лебедки с основанием. Так же необходимо контролировать наличии смазки на подвижных элементах.

Основные технические характеристики лебедки ТЛ-5А

Грузоподъемность, кг

5 000

Канатоемкость, м

75

Используемый канат, мм

22 по ГОСТ 2688-80, ГОСТ 7668-80

Количество передач, шт

2

Усилие на ручки, кгс

12

Обслуживающий персонал, шт

4

Размеры, мм

930х900х860

Масса лебедки, кг

470

npp-estron.ru

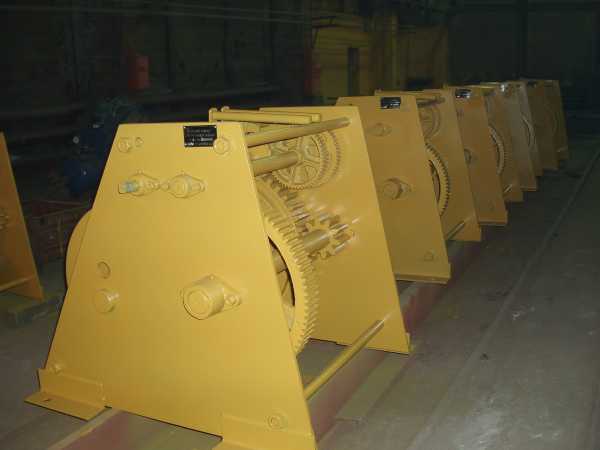

Лебедка ручная ТЛ-5А г/п 5,0т, канат 75м

Лебедка ручная ТЛ-5А предназначены для вертикального, горизонтального или наклонного перемещения грузов при монтажных и погрузочно-разгрузочных работах.

В корпусе лебедки, состоящем из двух боковин соединенных стяжными болтами, монтируются барабан, передаточный механизм и фузоупорный тормоз.

Лебедка ручная ТЛ-5А снабжается двумя съемными рукоятками. Предусмотрена возможность изменения скорости намотки каната путем изменения передаточного числа механизма лебедки.

Предназначена для работы на открытом воздухе при температуре окружающей среды -40°С...+40°С.

Возможна комплектация лебедки канатом, монтажным блоком, крюком, коушем, канатными зажимами, захватом для балки.

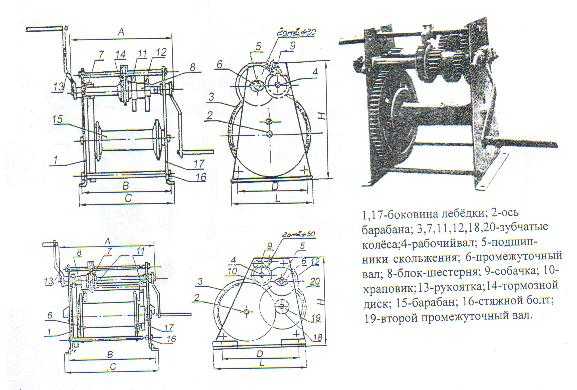

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

1, 17-боковины лебедки
2 - ось барабана
3, 7, 11, 12 -колеса зубчатые
4 - вал рабочий
5 - подшипники скольжения
6 - вал промежуточный
8 - блок-шестерня
9 - собачка
10 - храповик
14 - диск тормозной
15 - барабан
16 - болт стяжной

Лебедка состоит из двух боковин 1 и 17, соединенных стяжными болтами 16; рабочего механизма, состоящего из параллельных валов 4, 6, 19, оси барабана 2 и барабана 15; грузоупорного тормоза, состоящего из собачки 9, храповика 10 и блока 8 шестерен; тормозного диска 14; зубчатых колес 3, 7, 11, 12, 18, 20; рукояток 13, надеваемых на квадратные концы рабочего вала. Все валы передач вращаются в подшипниках скольжения 5, закрепленных на боковинах.

Канат для перемещения груза крепится к ушку барабана.

Поднимается и перемещается груз вращением рукояток, причем собачка должна скользить по зубьям храповика. При остановке вращения рабочий вал лебедки мгновенно затормаживается и груз зависает на любой высоте. Опускается груз вращением рукояток в обратном направлении. При этом собачка из зацепления с храповым колесом не выводится, а упирается своим концом в зуб храпового колеса. Безопасность работы лебедки обеспечивает автоматически действующий дисковый грузоупорный тормоз.

Увеличение скорости подъема, опускания и перемещения груза возможно при меньшем тяговом усилии. Достигается это выводом кулачков шестернии 11 из колеса 12 или колеса 7 и ввода ее в зацепление с блок-шестерней 8 (при этом ослабьте стопорный винт и вновь закрепите его)



Таблица характеристик



максимальное тяговое усилие, кгс

5 000

канатоемкость барабана, м

75

диаметр каната, мм

21,0

ГОСТ каната

2688-80

ход каната за 1 оборот рукоятки, мм

100

усилиена рукоятке, кгс

12

колличество обслуживающих человек

4

габаритные размеры, мм

930x900x860

масса лебедки, кг

470

www.vkomplekt.spb.ru

Завод строительных машин



Лебедка ручная предназначена для вертикального, горизонтального инаклонного перемещения грузов при монтажных и погруз-разгрузочных работах. Для работы на открытом воздухе при температуре окружающей среды от -40ºС до +40ºС.

Безопасность работы лебедки обеспечивается наличием автоматически действующего дискового грузоупорного тормоза.

Технические данные.

Наименование ТЛ-2А ТЛ-3А
ТЛ-5А
ТЛ-4
Характеристики
Наибольшоетяговое усилие на канате, кгс
• на первой передаче
1250 3200 5000 8000
• на второй передаче
800 2000 3200 5500
Канатоемкость, м 50 50 75 200
Диаметр каната, мм 11,0 16,5 21,0 28,0
Габаритные размеры без рукояток, мм 655х500х720 805х640х860 935х900х860 1150х1250х1060
Масса лебдки, кг 147,4 222,4 470,0 810,0
Усилие на рукоятке, кгс 10 12 12 20
Кол-во обслуживающих человек 2 4 4 4



www.xn----7sbbcdt3ab1aqcxfhp5h.xn--p1ai

ТЛ-2А, ТЛ-3А, ТЛ-5А — Ручные лебедки — Каталог — Центр промышленной поставки

Барабанного типа, предназначены для вертикального, горизонтального или наклонного перемещения грузов при монтажных и погрузочно-разгрузочных работах. В корпусе лебедки, состоящем из двух боковин соединенных стяжными болтами, монтируются барабан, передаточный механизм и храповый грузоупорный тормоз.

Лебедка ТЛ-2А, лебедка ТЛ-3А и лебедка ТЛ-5А снабжаются двумя съемными рукоятками. Предусмотрена возможность изменения скорости намотки каната путем изменения передаточного числа механизма лебедки.
Возможна комплектация лебедки канатом, монтажным блоком, крюком, коушем, канатными зажимами, захватом для балки.

Лебедки данного типа предназначены для работы на открытом воздухе при температуре окружающего воздуха от -40 до 40° С, окружающая среда — невзрывоопасная.

Технические характеристики лебедок ТЛ-2А, ТЛ-3А и ТЛ-5А:

Характеристики ТЛ-2А ТЛ-3А ТЛ-5А
Максимальное тяговое усилие, тс 1,25 3,2 5,0
Канатоемкость барабана, м 50 50 75
Диаметр каната (ГОСТ 2688-80), мм 11,0 16,5 21,0
Ход каната за 1 оборот рукоятки, мм 200 100 100
Усилие на рукоятке, кгс 10 12 12
Габаритные размеры, мм 610×500×720 750×640×860 930×900×860
Масса лебедки, кг 150,0 230,0 470,0



centrepost.ru

Лебедка Тл-2а Тл-3а Тл-5А Орск ООО"Геотех"

Предназначены для вертикального,горизонтального или наклонного перемещения грузов при монтажных и погрузочно-разгрузочных работах.

 В корпусе лебедки, состоящем из двух боковин соединенных стяжными болтами, монтируются барабан, передаточный механизм и грузоупорный тормоз, состоящий из собачки, храповика,блока шестерен. Лебедки снабжаются двумя съемными рукоятками,которые одеваются на квадратные концы рабочего вала. Предусмотрена возможность изменения скорости намотки каната путем изменения передаточного числа механизма лебедки. Канат для перемещения груза крепится к ушку барабана. Безопасность рботы лебедки обеспечивается наличием автоматически действующего дискового грузоупорного тормоза.
Условия эксплуатации лебедки:

Предназначена для работы на открытом воздухе при
температуре окружающей среды -40 °С+40 °С.
устанавливаются на жесткой раме и крепятся к ней болтами.

Лебедки могут поставляться в комплектации с канатом, либо отдельно.

ХАРАКТЕРИСТИКИ

ТЛ-2А

ТЛ-3А

ТЛ-5А


Максимальное тяговое усилие, тс

1,25

3,2

5,0


Канатоемкость барабана, м

50

50

75


Диаметр каната, мм

11,0

16,5

21,0


ГОСТ каната

-2688/80

-2688/80

-2688/80


Ход каната за 1 оборот
рукоятки, мм

200

100

100


Усилие на рукоятке, кгс

10

12

12


Габаритные размеры, мм

610х500х720

760х640х860

930x900x860


Масса лебедки, кг

150

230

470





Состав изделия и комплект поставки

Лебедка состоит из следующих основных частей

1. Двух боковин
2. Рабочего механизма
3. Грузоупорного тормоза
4. Зубчатых колес
5. Двух рукояток

Комплект поставки

1. Лебедка ручная в сборе 1 шт.
2. Рукоятка -2 шт.
3. Техническая документация - паспорт на лебедку ручную ТЛ-2А,ТЛ-3А,ТЛ-5А- 1экз.

drobiz.ru

ЛЕБЕДКА РУЧНАЯ LN

ЛЕБЕДКА РУЧНАЯ LN

                            ЛЕБЕДКА РУЧНАЯ  ТЛ-2А, ТЛ-3А, ТЛ-5А

Лебедка  предназначена для вертикального, горизонтального и наклонного перемещения грузов при монтажных и погрузочно-разгрузочных работах.  Лебедка   предназначена для работы на открытом воздухе при температуре окружающей среды -40 град., + 40 град.

                                                              Техническая характеристика

           Характеристика         ТЛ-2А     ТЛ-3А     ТЛ-5А
Наибольшее тяговое усилие в канате,кН(тс)

 на первой передаче

 на второй передаче

           12,5(1,25)

            8,0 (0,8)

      32(3,2)

      20(2,0)

      50(5,0)

      32(3,2)

Канатаемкость, м                 50              50                75
Число слоев навивки                  3               3             4
Диаметр каната,мм                 11,0              16,5            21,0
Передаточное число:

на первой скорости/ на второй скорости

        23/15,15           33,5/22         81/53,3
Усилие на рычаг ,кгс                   10               12              12
Количество обслуживающих человек                    2                4               4
Масса лебедки, кг                 150              230             470

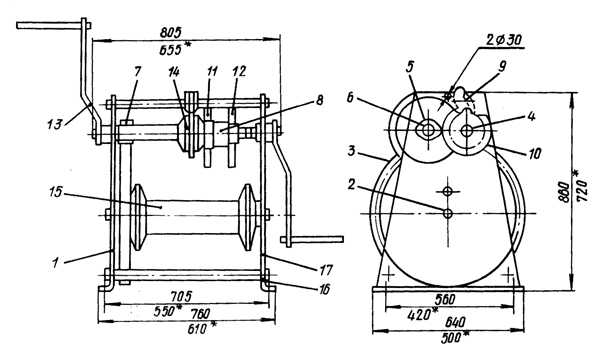

Размеры,мм                                                             А

                                                                                     В

                                                                                     С

                                                                                     D

                                                                                     L

                                                                                     H

      655

      550

      610

      420

      500

      720

    805

    705

    760

    560

    640

    860

    935

    860

    930

    760

    900

    860

По  вопросам  приобретения, обращаться по тел. (965) 440-45-83(мнк), тел/факс (499) 461-16-01, моб. (916) 619-02-84   www.visma94.ru,  E-mail: [email protected]




visma.narod.ru

ХАРАКТЕРИСТИКИ ЛЕБЕДКИ РУЧНОЙ ТЛ-5А, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛЕБЕДКИ РУЧНОЙ ТЛ-5А, ОПИСАНИЕ РУЧНОЙ ЛЕБЕДКИ ТЛ-5А, ЛЕБЕДКА ТЛ-5А ХАРАКТЕРИСТИКИ, ЧЕРТЕЖ ЛЕБЕДКИ РУЧНОЙ ТЛ-5А

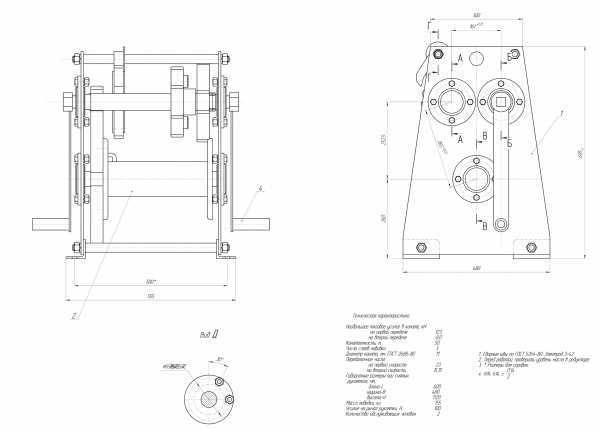

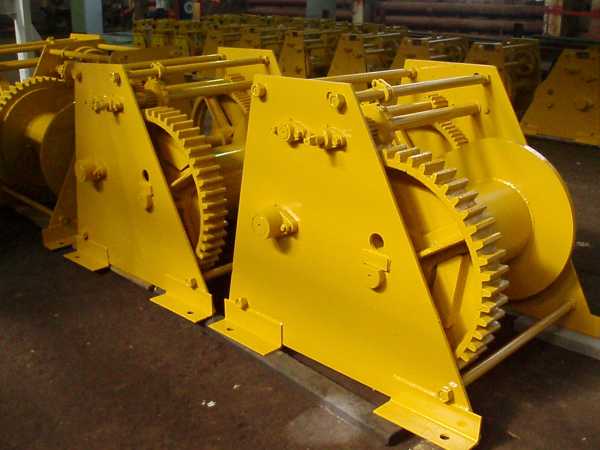

Лебедка ручная барабанная ТЛ-5А г/п 5000кг







Модель

ТЛ-5А

Конструкция лебедки:

Максимальное тяговое усилие, тс



на первой передаче

5,0

на второй передаче

3,2

Усилие на рукоятке при номинальной нагрузке, кгс

12,0

Канатоемкость, м

75,0

Число слоев навивки

4

Диаметр каната,мм

21,0

Передаточное число



на первой скорости

81

на второй скорости

53,3

Группа режима не выше

1М ГОСТ 25583

Исполнение

У1 ГОСТ 15150

Температура окр. среды, Сº

от -40 до +40

Габариты (отмечены значком *), мм

930х900х860

Монтажные размеры (отмечены значком *), мм

860х760

Вес, кг

470

Количество обслуживающего персонала

4










www.westkran.ru
