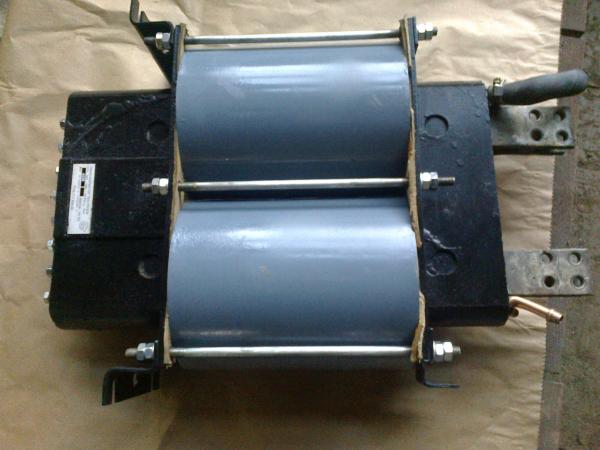

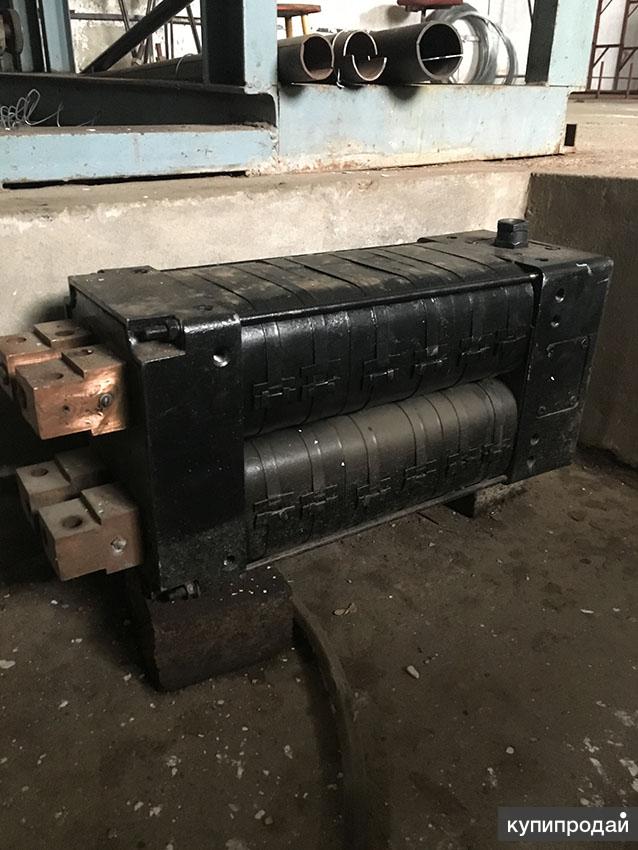

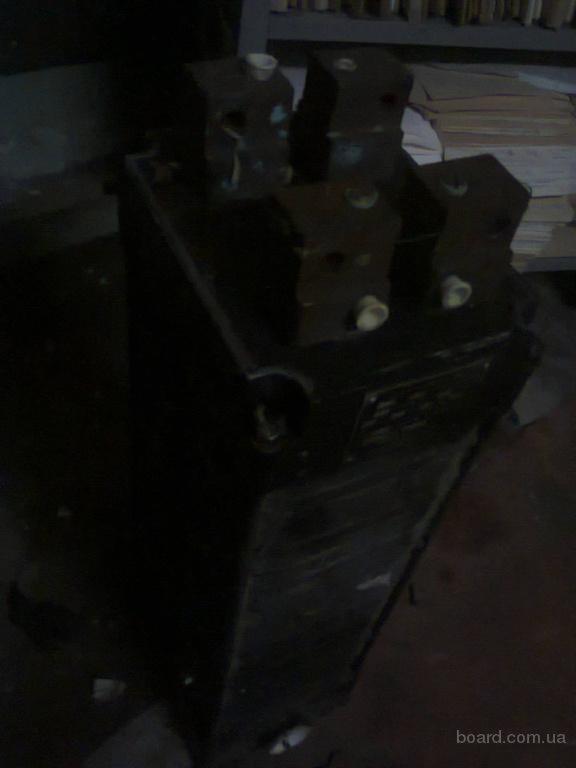

ТК-301, ТК-302, ТК-401, ТК-501 transformers
Transformers of ТК-301,ТК-302, ТК-401, ТК-501 type are designed as power supply for contact welding machines; they may also be used for continuous current (no more than 5,6; 6,4; 7,1; 9,1 кА) machines (for example, МТ-1701, МТ-1861, МТ-1930-1, МТ-1930-2, МТ-2221, МТ-2361, МТ-2661, МТ-3001, МТ-3501, МТP-02, МRТ-3501, МRТ-4001).
Characteristic features of transformers ТК-301,ТК-302, ТК-401, ТК-501
- Liquid cooling
- Insulation class «F» (maximum temperature – no more than 155 ˚С)
- Core pieces providing for minimum electromagnetic energy waste are produced according to Unicore technology
- Winding unit is filled with epoxy compound
- Climatic category — UKHL4
*Please pay attention that the technical specification and the appearance of the equipment placed on this web-site are only for informational purpose and are not a public offer.
**Copying the data without permission of the web-site administration is prohibited.
| ТК-301 | ТК-302 | ТК-401 | ТК-501 | |
| Mains voltage at 50Hz frequency | 380 V | |||
| Ratedprimaryvoltage | 365 V | |||
| Secondary no-load voltage: at joining-up in parallel at joining-up in series |
3,0…5,0 V 6,0…10,0 V |
5,0…7,0 V 10,0…14,0 V |
7,0…10,0 V 14,0…20,0 V |
9,61…14,00 V 19,22…28,00 V |
| Number of control steps | 4 | |||
| Number of independent secondary coils | 2 | |||
| Continuous secondary current: at joining-up in parallel at joining-up in series |
5,60 кА 2,80 кА |
6,40 кА 3,20 кА |
7,10 кА 3,55 кА |
9,10 кА 4,55 кА |
| Power at 50% duty cycle at maximum control step | 40 кVА | 60 кVА | 100 кVА | 180 кVА |
| Insulation class | F | |||
| Cooling | водяное | |||
| Overall dimensions (LxWxH), not more than | 470х235х184 mm | 560х235х184 mm | 695х235х184 mm | 809х320х240 mm |
| Weight, not more than | 100 kg | 135 kg | 260 kg | |
Декларация о соответствии ТК-301, ТК-302, ТК-401, ТК-501
Трансформатор для машин контактной сварки ТК-401 — Трансформаторы к машинам контактной сварки — ПРОДУКЦИЯ — ООО «ЮГ-Сварка»
Трансформатор сварочный однофазный предназначен для использования в машинах контактной сварки в качестве источника сварочного тока.
Трансформатор изготовлен в климатическом исполнении УХЛ, категория размещения 4 по ГОСТ 15150 со степенью защиты IР00 по ГОСТ 17516.
Трансформатор предназначен для эксплуатации в закрытых помещениях на высоте до 1000 м над уровнем моря, воздух рабочей зоны которых соответствует требованиям ГОСТ 123.1.005, при температуре охлаждающей воды на входе от плюс 5до 25°С.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ТК-301 | ТК-302 | ТК-401 | ТК-501 | |
| Номинальное напряжение питающей сети при частоте 50 Гц, В | 380 | 380 | 380 | 380 |
| Ток длительный одного вторичного витка, кА, не менее | 2,80 | 3,20 | 3,55 | 4,55 |
| Ток длительный вторичный трансформатора при параллельном включении витков, кА, не менее | 5,60 | 6,40 | 7,10 | 9,1 |
| Мощность при ПВ=50% на максимальной ступени регулирования, кВА, не менее | 40 | 63 | 100 | 180 |
| Номинальное напряжение первичной обмотки, В | 365 | 365 | 365 | 365 |
| Вторичное напряжение холостого хода по ступеням, В±2,5%: | ||||
| 1 | 3,0 | 5,0 | 7,0 | 9,6 |
| 2 | 3,6 | 5,7 | 8,0 | 10,7 |
| 3 | 4. 2 |
6,2 | 8,9 | 12,2 |
| 4 | 5,0 | 7,0 | 10,0 | 14,0 |
| Класс изоляции | F | F | F | F |
| Расход охлаждающей воды, л/мин, не менее | 4 | 4 | 4 | 5 |
| Габаритные размеры, мм: | ||||
| длина | 184 | 184 | 184 | 240 |
| ширина | 470 | 560 | 695 | 790 |
| высота | 235 | 235 | 235 | 320 |
| Масса, кг, не более | 80 | 100 | 135 | 260 |
Доставка
Работаем с любыми АВТО, ЖД и АВИА перевозчиками: Деловые Линии, ПЭК, КИТ, Экспресс-Авто, Артис-Логистик, РАТЭК и т.д.
Гарантия
Гарантийный срок эксплуатации трансформатора — 12 месяце
ТРАНСФОРМАТОРЫ ТИПА ТК ДЛЯ АППАРАТОВ КОНТИЧЕСКОЙ СВАРКИ
Подробнее
Трансформаторы предназначены для работы в машинах контактной сварки в качестве источников сварочного тока. Все трансформаторы оборудованы системами водяного охлаждения. Климатическое исполнение УХЛ, категория размещения 4. Предназначен для эксплуатации в закрытых помещениях на высоте до 1000 метров над уровнем моря. Качество воды, подаваемой в систему охлаждения трансформатора, соответствует ГОСТ 2874-82. Температура охлаждающей воды на входе от 5°С до 25°С.
Параметр | ТК-301 | ТК-302 | ТК-401 | ТК-501 | ТК10. | ТК11.09 | ТК14.08 | ТК-80 | ТК-20 | ТК-25 | ТК-32 |
Рабочее напряжение питания при частоте 50 Гц, В | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
Длительный ток одного вторичного витка, не менее, кА | 2,8 | 3,2 | 3,55 | 4,55 | 14,15 | 15,5 | 19,8 | 4,5 | 4,0 | 4,0 | 4,0 |
Ток продолжительный при параллельном соединении витков, кА | 5,6 | 6,4 | 7,1 | 9,1 |
|
|
| 9,0 |
|
|
|
Мощность при 50% ПВ на максимальной ступени, не менее, кВА. | 40 | 63 | 100 | 180 | 134 | 132 | 144 | 81 | 20 | 25 | 32 |
Номинальное напряжение первичной обмотки, В | 365 | 365 | 365 | 365 | 365 | 365 | 365 | 365 | 365 | 365 | 365 |
Вторичное напряжение холостого хода в ступенях, В | 3/3,6/ | 5,0/5,7/ | 7,0/8,0/ | 9,6/10,7/ | 3,26-9,5 | 5,0-8,5 | 5,1-7,2 | 2,92- | 3,6 | 4,5 | 5,6 |
Класс изоляции F F F F | Ф | Ф | Ф | Ф | Ф | Ф | Ф | Ф | Ф | Ф | Ф |
Датчик реле температуры | нет | нет | нет | нет | нет | нет | нет | нет | да | да | да |
Расход охлаждающей воды, л/мин | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 4 | 4 | 4 | 4 |
Размеры, мм |
|
|
|
|
|
|
|
|
|
|
|
длина | 184 | 184 | 184 | 240 | 310 | 310 | 310 | 435 | 112 | 112 | 112 |
ширина | 235 | 235 | 235 | 320 | 528 | 500 | 528 | 185 | 150 | 150 | 150 |
высота | 470 | 560 | 695 | 790 | 655 | 633 | 606 | 615 | 225 | 250 | 275 |
Масса, кг | 80 | 100 | 135 | 230 | 267 | 263 | 285 | 122 | 17 | 20 | 22 |
10
ООО «НПФ «Сварочные технологии» обеспечивает технические условия при соблюдении условий транспортирования, хранения и эксплуатации.
Гарантийный срок 12 месяцев.
| |
—
