Титан газовый 16 кВт цена, характеристики, отзывы

  • -Тип отопительного котла: газовый
  • -Число контуров: одноконтурный
  • -Максимальная мощность обогрева: 16 кВт
  • -Отапливаемая площадь: 160 кв. м.
  • -КПД: 92 %
  • -Способ установки: напольный
  • -Тип горелки: газовая
  • -Камера сгорания: открытая
  • -Энергонезависимый: Есть
  • -Автоподжиг: Нет
Где купить

Здесь вы можете посмотреть видео обзор Титан газовый 16 кВт. Узнать характеристики, прочитать отзывы о Титан газовый 16 кВт.

Видео обзоры

Видео для этого товара нет, но мы нашли видео для похожих моделей:

Добавить видео

Характеристики

* Точные характеристики уточняйте у продавца.

Общие характеристики

Тип отопительного котлагазовый
Число контуроводноконтурный
Максимальная мощность обогрева16 кВт
Отапливаемая площадь160 кв. м.
КПД92 %
Способ установкинапольный
Тип горелки
газовая
Камера сгоранияоткрытая
ЭнергонезависимыйЕсть
АвтоподжигНет

Технические характеристики

Номинальное давление газа на входе12.74 мБар
Максимальное давление в контуре отопления3 бар
Тип газового котлаконвекционный
Максимальная температура горячей воды90 °С

Характеристики подключения

Диаметр дымохода135 мм
Патрубок подключения контура отопления2''

Используемое топливо

Расход природного газа1.76 куб. м/час
Природный газЕсть

Управление и диагностика

Разъем для подключения внешнего управленияНет
Управлениемеханическое
ТермометрЕсть
Индикация включенияНет
МанометрНет

Системы защиты

Защита от перегреваЕсть
Газ-контрольЕсть

Габариты и вес

Вес70 кг
Ширина400 мм
Глубина510 мм
Высота905 мм

* Точные характеристики уточняйте у продавца.

Форум Титан газовый 16 кВт

Задать вопрос

naobzorah.ru

TITAN - Российская мощность, европейское качество!

Представителем торговой марки TITAN на территории Российский Федерации является торговый дом «Титан». Он же является владельцем завода «Газтехпром», где собирается производимое оборудование. Торговый дом работает в полном соответствии с правительственными задачами по импортозамещению, разрабатывая и продвигая собственную технику для обогрева зданий любого назначения. Помимо производства, компания осуществляется сервисную поддержку покупателей, занимаясь ремонтом и обслуживанием оборудования.

Торговый дом «Титан» активно расширяет сеть компаний-партнёров по всей России. Он работает с торговыми предприятиями и монтажными организациями, налаживает партнёрские отношения с сервисными центрами. Совместно с ними компания работает над вопросами газификации и проектированием инженерных систем.

Торговый дом «Титан» производит следующее оборудование:

  • Напольные бытовые котлы
  • Промышленные котлы повышенной мощности;
  • Воздухонагреватели для обогрева коммерческих, производственных и хозяйственных помещений.

Напольные бытовые котлы TITAN представлены модельными линейками с чугунными теплообменниками. Они созданы для работы в отопительных системах открытого и закрытого типов. Котлы используются для обогрева частных домовладений, небольших многоквартирных построек, дачных домиков и подсобных помещений. Их мощность составляет до 91 кВт.

Промышленные отопительные котлы представлены моделями высокой мощности. Они позволяют обогревать здания больших размеров, вплоть до 18 тыс. кв. м. К ним относятся торговые центры, многоэтажные дома, промышленные постройки и многое другое. Вместе с ними на рынок поставляются рекуперативные воздухонагреватели TITAN, созданные для обогрева зданий любого назначения, кроме жилых. Оборудование оснащается электронными системами контроля и отличается низким уровнем шума.

Приобрести отопительное оборудование от торговой марки TITAN вы сможете в интернет-магазине Теплодвор.

www.teplodvor.ru

Водогрейный котел на дровах: правильная установка и эксплуатация

Без горячей воды в доме обойтись сложно, да и отопление всех комнат одновременно намного удобнее, нежели печь в одной комнате, которая может согреть максимум два помещения. Водогрейный котел на дровах станет удачным вариантом для дома, находящегося за городом или дачного коттеджа, в котором хозяева проживают большую часть года.

Водогрейный котел на дровах

Есть разные виды водогрейных котлов, предназначенные только для подогрева воды или отопления, а существуют котлы и с двумя контурами, которые и дом отопят, и предоставят горячую воду для хозяйственных нужд. Рассмотрев несколько вариантов разных видов водонагревателей на дровах, можно легко определиться, какой из них больше востребован в доме.

Содержание статьи

Титан

К котлам, работающим на дровах, которые греют воду для принятия душа или ванны, относятся титаны. Этим приспособлениям, создающим удобство в доме — уже много десятков лет, но они востребованы и сегодня, так как являются доступным и проверенным способом нагрева воды.

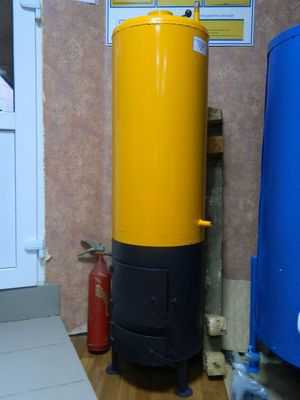

Котел-титан в ванной

Титан достаточно компактен, и поэтому может быть установлен прямо в ванной комнате или в удобном уголке дачного домика, где обычно хозяева участка принимают душ. Главное, чтобы в дом была проведена вода, и был устроен для нее слив. Раньше готовый титан нужной модели было достаточно сложно приобрести в магазине, поэтому их обычно мастерили самостоятельно или заказывали умельцам. Сегодня же его вполне можно подобрать в торговой сети или, по старинке, изготовить самостоятельно, если есть необходимые навыки и инструменты.

Что же такое водогрейный титан? Этот прибор, оборудованный топочной и поддувальной камерой, на которой сверху устроен водяной бак. Дымоходная труба от печки с топкой проходит через бак с водой.

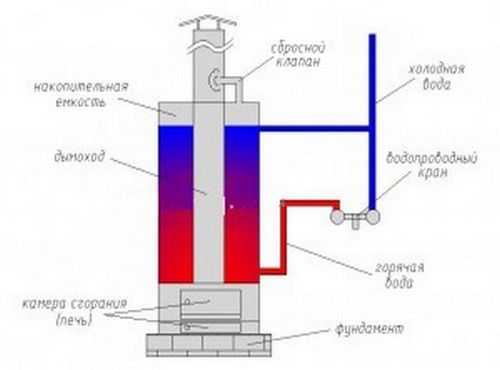

Принципиальная схема котла-титана

Готовые титаны в основном изготовлены из стали и имеют эмалированное или оцинкованное внутреннее покрытие. Топка же может быть изготовлена из стали и иметь чугунные вставки, или же полностью быть выполненной из чугуна. В комплект готового изделия входит смеситель, кронштейны и трубка для душа.

Видео: водогрейный титан на дровах заводского изготовления

Холодная вода подключается к титану через смеситель, на котором есть специальное отверстие. В отличие от привычных для всех кранов смесителейа этот элемент титана имеет не два, а один подвод воды, через который она набирается в емкость. При нагревании титана до необходимой температуры и начале отбора через включенный кран, в бак сразу же начинает поступать холодная вода, занимая место использованной горячей. Можно открыть и второй подвод в смесителе — для холодной воды, тогда появится возможность регулировки температурных режимов воды при использовании душа.

Важно помнить одно правило — это то, что бак должен быть постоянно наполнен водой, даже после того, как остановлена топка печного блока.

Конструкция титана, изготовленного своими руками

Как можно самостоятельно соорудить титан, или, как его еще называют, колонку, отапливаемую дровами? Представленный на схеме титан вполне может быть сделан своими руками, если строго придерживаться всех нюансов.

Схема-чертеж самодельного титана

Титан состоит из следующих деталей, некоторые из которых можно изготовить самостоятельно, а кое-что придется приобрести в строительном магазине.

  1. Дверца поддувала.
  2. Навес.
  3. Топочная дверца.
  4. Топочная камера.
  5. Кран.
  6. Емкость для воды — бак.
  7. Дымоотводная труба, проходящая через емкость для воды.
  8. Термометр.
  9. Коленный поворот дымоотводного канала.
  10. Труба дымохода.
  11. Дефлектор для защиты дымохода от попадания в него влаги и мусора.
  12. Шланг или труба.
  13. Хомут.
  14. Штуцер.
  15. Муфта.
  16. Смеситель, который крепится к стене.
  17. Уголок-переходник.
  18. Насадка-душ.
  19. Краны с вентилями.
  20. Тройник.
  21. Втулка с резьбой.
  22. Колосник.
  23. Поддон, на котором собирается зола.

Установка титана

Изготовив водонагревательный прибор по представленной схеме, нго нужно правильно установить, придерживаясь, правил пожаробезопасности.

  1. Необходимо подготовить под него основу, состоящую из прослойки асбеста или же кирпичной кладки, сверху которой укладывается металлический лист. Размер основы должен быть не менее 65 × 65 см.
  2. От кирпичных стен титан должен находиться на расстоянии 15—20 см, а от выстроенных из дерева — не менее, чем 45—50 см. Кроме этого, необходимо изолировать топку от деревянных покрытий стен с помощью асбеста или толстого стального листа.
  3. Перед топочной дверцей обязательно укладывается несгораемое покрытие — это может быть керамическая плитка или лист металла.
  4. Чистка дымоотводной трубы проводится ежегодно и проверяется на целостность. Если в ней обнаружено повреждение, труба должна быть заменена.
  5. При установке титана, не обойтись без вывода дымовой трубы на крышу. Если крыша плоская лучше поднять ее на метр или полтора над ней, а ежели кровля двускатная, то труба размещается в соответствии с правилами, показанными на схеме.

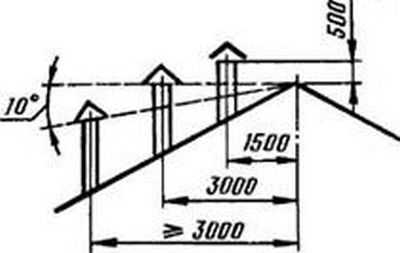

Необходимо обязательно соблюсти правила расположения трубы на крыше

При правильно поднятой дымоходной трубе, в дымоходе будет хорошая тяга, которая позволит быстро нагреть печь, а значит и воду.

Эксплуатация титана, изготовленного своими руками

  1. Подобный титан можно установить даже при отсутствии центрального водоснабжения. Для этого устанавливается водонакопительная емкость, которая должна находиться на расстоянии 0,5 – 1 м выше бака титана. В эту емкость заранее набирается вода, а оттуда, при открытии вентиля № 19, она и будет поступать в титан, при этом необходимо закрыть вентиль № 22. На схеме хорошо видна циркуляция воды внутри труб: горячей сплошной, а холодной — пунктирной линиями.
  2. При заполнении бака, необходимо открыть кран, расположенный на стене (№ 5). Когда емкость наполнится, из крана начнет литься вода, и нужно сразу же перекрыть кран водопровода.
  3. Когда емкость будет наполнена, можно затапливать печь. Ни в коем случае нельзя разводить огонь с помощью горючих веществ.
  4. Нельзя доводить воду в емкости до кипения, так как в баке будет образовываться большое количество накипи, и теплоотдача будет сокращена. Поэтому нужно обязательно установить термометр, имеющий значение выше 100 градусов, чтобы легче было контролировать нагрев воды.
  5. Во время работы титана нужно внимательно следить за температурой — при перегреве и излишнем повышении давления внутри емкости, она может взорваться. Чтобы избежать таких печальных последствий в трубопроводе, в его верхней части подсоединяется специальный патрубок, который выводят в дополнительный расширительный бак. Если устанавливается водонакопительная емкость, патрубок можно вывести в нее. Через это приспособление и будет снижаться давление.
  6. В течение 25—30 минут после растопки печи температура достигнет значения 45—65 градусов.
  7. При отборе горячей воды, в емкость сразу начинает поступать холодная вода, замещая горячую.

Водогрейные котлы

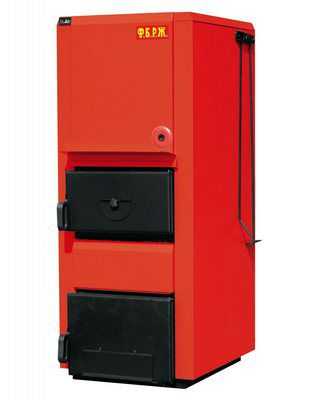

Водогрейный двухконтурный дровяной котел

Кроме просто водонагревательных приборов, во многих случаях для дома требуется и котел для отопления, который можно установить в комплексе с титаном или приобрести котел со встроенным бойлером.

На данной схеме хорошо видно, как один котел может выполнить две функции и обеспечить дом теплом и подогретой водой.

Схема устройства и работы котла

Конструкция котла

В данном случае на схеме хорошо видно бойлер, встроенный в корпус котла. Этот отопительный прибор имеет лабиринтную систему для прохода согретого воздуха — это топка, куда закладывается топливо и три горизонтальные пластины, между которыми и проходит горячие газы. Дольше задерживаясь в котле, они значительнее отдают тепло и прежде, чем выйти в дымоход, успевают согреть воду для отопления и бойлер — для применения подогретой воды в бытовых целях.

Котел, работает на дровах, но есть модели, работающие на газе, пеллетах или на солярке. Последний вариант требует небольшой модернизации: в нижнюю дверцу устанавливают горелку. Прибор, функционирующий на дровах, может быть переделан под другое топливо даже после его установки, но для этого следует пригласить специалиста. На схеме хорошо видны изменения в конструкции после переделки котла.

КПД котла, устроенного таким образом, достигает до 87—92%. Кроме самой конструкции, способствуют высокой теплоотдаче и достаточно толстые стенки топочной камеры — их толщина составляет полсантиметра. Такие модели оснащены термостатами включения насоса, охлаждающим контуром и термометром.

Очистка котла и обслуживание во время его эксплуатации предельно просты, в комплект с прибором обычно входит и аксессуар для его чистки.

Установка котла ничем не отличается от установки титана — это нужно делать, предусматривая соблюдение техники безопасности. Размер дымоотводной трубы будет зависеть от модели котла – ее диаметр можно определить по выходящему из котла патрубку. Дымоход выводится через кровлю и обязательно вокруг оголовка устраивается гидроизоляция. Подниматься над крышей оголовок должен по тому же принципу, о котором говорилось выше.

Водогрейный котел для дачи своими руками

Нехитрая конструкция самого простого котла на двести литров может быть изготовлена самостоятельно. Для дачного домика он станет просто незаменимым для комфортного пребывания за городом, и все это можно сделать при минимальных затратах. Для изготовления водогрейного прибора понадобится:

  1. Металлическая бочка на 200 литров.
  2. Труба со стенками толщиной в три — четыре мм и диаметром, соразмерным диаметру бочки.
  3. Дымоходная труба, диаметром 15—20 см, а ее длина будет зависеть от высоты дома.
  4. Отрезок трубы, называемый «колено» — для устройства сбросного клапана.
  5. Топочная и поддувальная дверцы, колосник.
  6. Стальной лист в пять мм толщиной и размером в 3 кв.м. Он необходим для изготовления дна и перекрытия топочной и поддувальной камеры.
  7. Не обойтись и без качественных инструментов для резки и сварки металла.

Такой котел несложно изготовить самостоятельно

  1. Из стальных листов нужно вырезать два круга по диаметру трубы — для дна и перегородки между поддувалом и топкой.
  2. В большой трубе, из которой будет изготовлена нижняя часть котла, вырезаются отверстия для топки и поддувала. Вырезанные и обваренные куски металла могут послужить дверцами, которые надеваются на приваренные петли.
  3. Металлический круг приваривается к отрезку трубы — это будет дно поддувала.
  4. Во втором металлическом круге для дна топки вырезается прямоугольник или квадрат для вкладки колосника. Этот круг послужит разделением между топкой и поддувалом.
  5. Ровно посередине дна бочки и верхней ее плоскости вырезаются отверстия для дымоходной трубы, которая должна быть выше бочки на 15—20 сантиметров.
  6. Затем вставляется труба и также приваривается в нижней и верхней части сплошным швом.
  7. В каждой бочке, в ее верхней плоскости есть небольшое круглое отверстие, в которое нужно вварить отрезок трубы в виде колена. Далее его второй конец соединяется с дымоходной трубой — эта деталь будет исполнять роль сбросного клапана, который предотвратит перегревание котла, снимая давление.
  8. Затем с одной стороны бочки в нижней ее части врезается металлическая труба — через нее будет производиться забор согретой воды. В верхней части бочки врезается труба, соединенная с водопроводом, и через нее вода будет поступать в емкость.
  9. Далее нижнюю часть котла, которая, по сути, является печкой, нужно установить на подготовленный фундамент-подиум, сложенный из двух рядов кирпича.
  10. Финальным этапом бочку устанавливают на трубу, стоящую на фундаменте и приваривают к ней сплошным сварочным швом.
  11. Последним устраивается дымоход. На патрубок плотно надевают трубу дымохода, закрепляют ее, и так, собирая ее по частям, выводят через кровлю.

Для дачного домика этот котел послужит источником тепла, и у хозяев всегда будет возможность получить горячую воду. А кроме этого, на верхней его плоскости, можно подогреть пищу.

kamin-expert.ru

Мимакс. Производство бытовых котлов и газогорелочных устройств.

Это наша новая разновидность мощного и компактного котла. Его  конструкция  позволяет использовать большее количество выделенного топливом тепла по сравнению с предыдущими аналогами. Он может замечательно работать как на дровах и угле, так и на брикетах и пеллетах. Сейчас ведутся работы над газогорелочным устройством для возможности использования котлов серии «ТИТАН» на газе. В конструкции будет использован блок автоматики Sit и атмосферные горелки из нержавеющей стали Polidoro.

Теплообменники котлов изготовлены из высококачественной стали 2.5-3 мм, что значительно продлевает срок службы этих аппаратов, а оптимальный объем теплоносителя в системе позволяет быстро прогревать систему с минимальными потерями за счет безасбестовой теплоизоляции стенок котла.

Увеличение топочной камеры и большей площади теплосъема трубного теплообменника позволило улучшить эффективность и продолжительность работы котла. Большим плюсом так же является универсальное подсоединение к системе отопления слева или справа, что облегчает монтаж и дальнейшую эксплуатацию.

По желанию клиентов мы можем поставлять комплектацию с ТЭНами, которые в ночное время будут поддерживать температуру теплоносителя и создавать дополнительный уют.

Технические характеристики котлов "ТИТАН"

Параметры
Тип котла
Мощность,
кВт
КПД, %
не менее
уголь
Площадь
обогрева
до м2
Рабочее
давление
воды,
до Мпа
Масса,
кг
Присоединительные
размеры, ДУ

по газу / система отопления
Срок
службы
котла,
не менее
(лет)
ТИТАН-12 12 78 120 0,2 96 15 40 15
ТИТАН-16 16 80 160 0,2 124 15 40 15
ТИТАН-20 20 83 200 0,2 128 15 40 15

mimaks.su

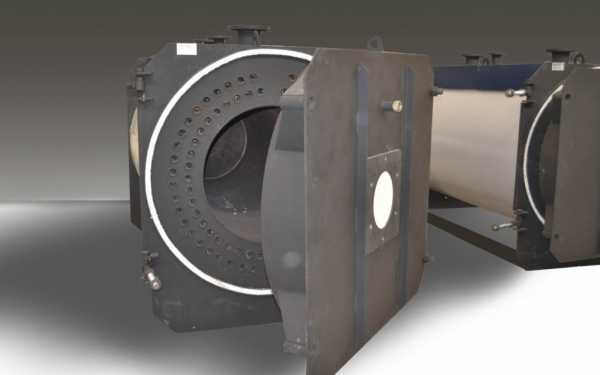

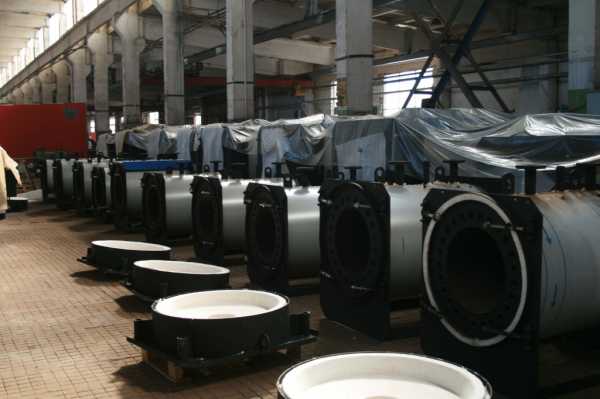

Промышленные котлы «TITAN Prom»

Водогрейные котлы серии «TITAN Prom»Водогрейные котлы серии «TITAN Prom» предназначены для нагрева воды, как для бытового, так и для промышленного назначения.

«TITANProm» - стальной котел мощностью 100 до 1800 кВт,  представляет собой двухходовый котел с реверсивным развитием пламени со стальным теплообменником нового поколения, позволяющим получить на выходе КПД не менее 91%.  Котлы могут  работать как на газообразном, так и на жидком топливе. Для нагрева воды возможно использовать дутьевые горелки практически всех мировых производителей: Weishaupt, Baltur, F.B.R. и т.д. Максимальное рабочее давление воды - 6 бар, максимальная температура - до 115°C.

Задняя крышка котла имеет съемную конструкцию со штуцером для слива конденсата и чистки газоходов котла. Сверху котел обернут теплоизоляцией и декоративной обшивкой.

Котлы «TITAN Prom» снабжены панелью управления, на которой установлены основные органы управления безопасности и работы котла: термометр, два регулировочных термостата (для управления одно- илидвухступенчатой горелкой), аварийный термостат по превышению температуры котловой воды

Система менеджмента качества ISO 9000, внедренная в 2013 году и охватывающая все уровни производства, с тщательной диагностикой отдельных узлов  и модулей, позволяет достичь высокого КПД и сохранить  высокие эксплуатационные характеристики. Благодаря этому значительно продлевается срок безаварийной работы промышленных котлов «TITAN Prom»

     Проектно-конструкторский отдел компании при разработке промышленных котлов «TITAN Prom» применяет современные CAD-системы  и средства проектирования.


При проектировании наших котлов к числу наиболее важных задач относятся расчеты механической прочности различных составляющих их элементов.

С помощью CAD-ситем производятся расчеты топочной камеры, жаровых труб, крышек и прочих элементов конструкции котла.
