Водонагреватель на дровах своими руками

Самостоятельное производство водонагревательной колонны позволит сэкономить не менее 50% средств, которые могли бы быть затрачены на покупку нагревателя фабричной сборки.

Даже базовых навыков работы с дуговой сваркой достаточно, чтобы самому изготовить теплотехническое оборудование для дома. Предлагаем рассмотреть аспекты собственноручной разработки дровяного водонагревателя: используемые материалы, техника сборки и масштабирование установки под свои нужды.

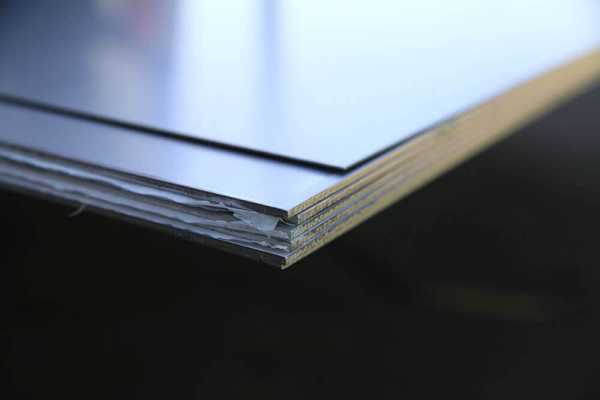

Из какой стали варить нагреватель

Самостоятельное производство водонагревательной колонны позволит сэкономить не менее 50% средств, которые могли бы быть затрачены на покупку нагревателя фабричной сборки. Однако конструкция такого устройства достаточно сложна, кроме того, для изготовления понадобится существенный объём металлопроката.

В качестве источника нагрева выступает дровяная или угольная топка. Наименьшего расхода материалов при оптимальных показателях прочности можно достичь при изготовлении топки в форме цилиндра диаметром от 50 см и высотой, соответствующей объёму нагревательного бака. Для изготовления топочного блока используют низко- и среднеуглеродистые легированные стали с температурой окалинообразования не ниже 400 °С. Эксплуатационные температуры в топке не особо высоки, однако использование обычной конструкционной стали чревато быстрым выгоранием углерода.

Жаростойкость стали возрастает с содержанием в ней никеля и хрома, вместе с тем возрастает сложность сваривания. Стали с высоким содержанием легирующих добавок относятся к классу нержавеющих, их сварка осуществляется преимущественно в среде защитного газа. Золотая середина в этом плане — аустенитные стали типа AISI 304 (08Х18Н10), которые свариваются электродами 308L/MVR в мягких режимах тока с высокой скоростью, а также более распространённая сталь марки 20, которая хорошо сваривается широким спектром низкоуглеродистых электродов, например, Э50А УОНИ 13/55. В обоих случаях толщина листа выбирается в диапазоне от 4 до 8 мм.

Для водяного бака термостойкость не так важна, зато важна герметичность, поэтому выбирать следует сплавы с хорошей свариваемостью. Здесь приветствуется использование среднеуглеродистых сталей без легирования, но обязательная антикоррозионная защита внутренних поверхностей. Толщина стенок бака составляется порядка 2–2,5 мм, более толстому металлу в домашних условиях будет слишком трудно придать нужную форму. Использование нержавеющей стали в конструкции бака исключается лишь по той причине, что возникает необходимость выполнить сварное соединение крышки и дна с трубой дымоходного канала, которая обычно выполняется из обычной «чёрной» стали.

Как устроен дровяной «Титан»

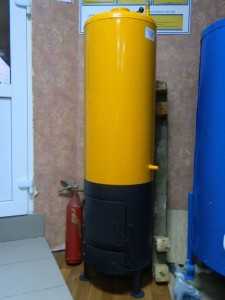

В принципе работы «Титана» нет ничего хитрого. Это обычная дровяная буржуйка, крышка и дымоход которой имеют водяную рубашку. Чтобы облегчить обслуживание и сборку самодельной конструкции, рекомендуется выполнить изделие модульного типа.

Устройство дровяного водонагревателя: 1 — топка; 2 — дверца зольника; 3 — топочная дверца; 4 — патрубок подачи холодной воды; 5 — водяной бак; 6 — патрубок забора горячей воды;  7 — дымоход

Топочный блок — это цилиндр без крышки, разделённый на камеру сгорания и зольник массивным колосником. Чтобы снизить бесполезные потери тепла и продлить срок службы металла, топка изнутри футеруется шамотным кирпичом. Помимо дверец зольника и топки со специальной формой притвора, ничего примечательного в устройстве топочного блока нет.

Горячие газы, поднимаясь по дымоходу, отдают тепло воде внутри бака, при этом нагрев происходит преимущественно в нижней зоне, что вынуждает жидкость циркулировать и перемешиваться. Чтобы теплопередача была максимально эффективной, дымоходную трубу оснащают радиаторными рёбрами. Также важно сохранить герметичность бака, не замедлив при этом передачу тепла от топочной камеры. По этой причине бак сваривается как цельная ёмкость, которая «надевается» сверху на стакан топки с образованием двойного притвора по периметру.

Изготовление и футеровка топки

Самая сложная задача в производстве самодельного «Титана» — свернуть стальной лист в цилиндр. При значительной толщине металла это сделать не так-то просто, свариваться детали должны без напряжения, ведь при воздействии высоких температур прочностные характеристики сварочного шва сильно снижаются.

Изначально следует выбрать предполагаемый внутренний диаметр топки в диапазоне 50–70 см и вырезать по этому размеру два диска. Согласно диаметру вычисляется длина окружности, по ней из листа вырезают полосу, из которой будут сформированы стенки топочного блока. Высота топки, как уже говорилось, выбирается по объёму бака: на нагрев каждых 50 литров воды расходуется порядка 5 кВт теплоты, что соответствует примерно 1 кг сухих дров. Таким образом, для нагревателя на 200 литров топка должна свободно вмещать 4 кг дров без учёта объёма зольника. Чем выше и уже нагревательная колонна, тем эффективнее происходит передача тепла, но снижается устойчивость «Титана».

Вырезанный стальной лист укладывается горизонтально, на его короткий край вертикально устанавливаются два диска. Один ставится параллельно длинному краю с небольшим отступом — этот диск формирует дно топочного блока. Второй диск устанавливается параллельно первому с отступом от него в 20–25 см — так формируется перегородка между топкой и зольником. В перегородке можно сразу вырезать проём, размер которого на 40–50 мм меньше имеющегося в наличии колосника.

Два диска выступают в роли жёсткой оправки для сворачивания цилиндра. Сначала они привариваются к полосе с двух сторон прихватками длиной по 10–15 мм с тщательным контролем перпендикулярности установки. Далее металл оправляется по дискам кувалдой, при толщине металла более 5 мм может потребоваться подогрев пропановой горелкой. Когда две свариваемые части плотно прижаты, проверяется перпендикулярность расположения дисков, после чего сварочный шов продолжается ещё на 10–15 мм и так до полного обхода по окружности. Когда шов будет завершён на всю длину, его накрывают ещё одним: электрод ведётся без отрыва с прогревом и наплавкой широкой зоны, смещение сварочной ванны происходит по зигзагу. После сваривания дисков со стенкой, с внешней стороны заваривается продольный шов.

Когда корпус топки собран, его изнутри обкладывают шамотным кирпичом без связующего в швах, толщина футеровки составляет порядка 50–70 мм. Чтобы точно подогнать камни по размеру топки, их сначала выставляют вертикально на ровной поверхности в цилиндрический колодец, внутренний диаметр которого примерно равен диаметру топочного блока. Кирпичи при этом располагаются вплотную по внутренней стороне и с максимально равномерным отступом друг от друга по наружной, расходясь лучами.

Расстояние между соседними камнями в самых крайних точках нужно разделить пополам и снять алмазным кругом скосы полученного размера, добиваясь клиновидной формы. После этого кирпичи устанавливают у стенок топки изнутри, при необходимости их подгоняют друг ко другу с помощью УШМ. Обеспечить устойчивость футеровки можно с помощью стальной полосы, свёрнутой в кольцо и установленной изнутри враспор. После обкладки стенок внутрь вкладывается колосник.

Зольник и регулировка тяги

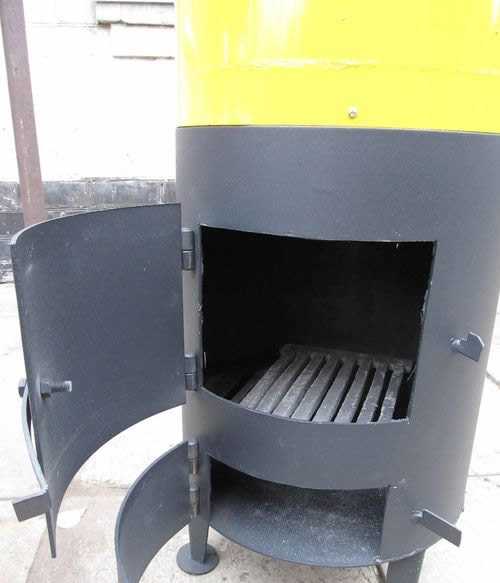

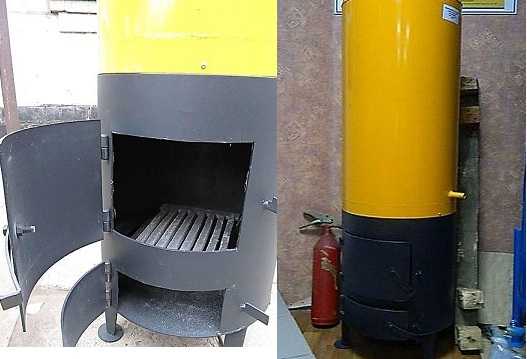

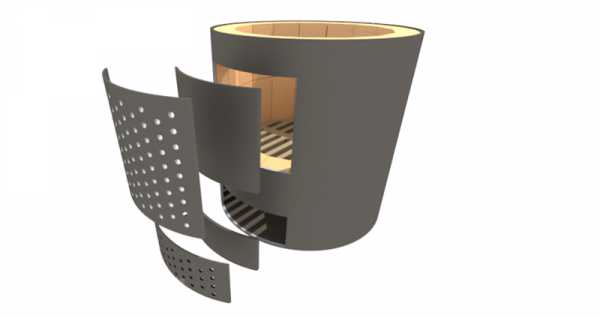

Для завершения топочного блока остаётся вырезать две дверцы — для загрузки топлива и очистки зольника. Сперва из стального листа толщиной 3–4 мм нужно вырезать две прямоугольных детали, размеры которых на 20–25 мм больше предполагаемых размеров дверец. Для зольника ляда должна быть небольшой (под размер выгребного совка) и располагаться вплотную ко дну. Для топки ширину дверцы выбирают примерно равной радиусу или немного меньше, высота — порядка 25–30 см.

Когда проёмы дверец размечены на внешней поверхности топки, в углах нужно просверлить четыре отверстия. Вырезанные из листа детали накладывают на место будущих дверец и оправляют киянкой, добиваясь максимально плотного прилегания. Когда изгиб сформирован, в накладках сверлят отверстия в шахматном порядке диаметром в 8–10 мм, затем стенки топочного блока вырезают. Вырезанные участки приставляют изнутри накладок с равномерными отступами по краям и сваривают вместе через перфорацию.

Навесы дверец сделать проще простого: когда они установлены на свои места, к краю согнутых пластин приваривают по гайке М10, к корпусу топки — еще по 2 гайки. Достаточно вставить штифт, например, из обточенной шпильки, и дверцы надёжно закреплены. Для запирания может использоваться обычная щеколда или крюк, ручка которого изготовлена в виде проволочной спирали, за которую можно браться голыми руками даже при разогретой топке.

Осталось только сделать регулировку тяги, без которой эффективной работы нагревателя не добиться. По центру дверцы зольника сверлится отверстие под резьбу на 8–10 мм. Вокруг него «ромашкой» сверлится дюжина сквозных отверстий на 10–12 мм. Далее центральная часть образованной решётки немного утапливается вовнутрь парой несильных ударов, нарезается резьба в центральном отверстии. В неё вкручивается обычный болт, продетый в широкую шайбу, поля которой перекрывают отверстия в дверце на 15–20 мм. Шайба приваривается к стержню болта, а на шляпке сваркой фиксируется короткий пруток, выступающий в роли маховика. Когда болт полностью зажат, минимального зазора от кривизны дверцы будет достаточно для поддержания горения, но выкрутив заслонку чуть сильнее, можно сделать пламя более интенсивным.

Водяная рубашка дымохода

Вторая часть самодельного дровяного «Титана» представляется собой теплообменник сложной формы. Его изготовление начинается с вырезки диска из того же металла, который использовался для изготовления топки. Следует уложить лист на топочный блок и обвести его снизу по всему периметру. Диск в итоге должен точно соответствовать размеру верхнего кольца стакана топки. Изначально не будет лишним проверить геометрию окружности топочного блока и выправить её кувалдой при необходимости.

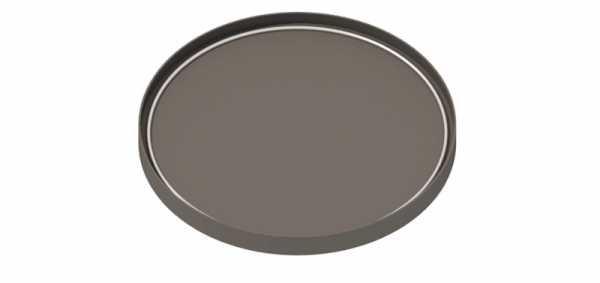

По торцу диска нужно с обеих сторон снять фаску шириной в 4–5 мм. Далее к краю приваривается полоса толщиной 3–4 мм шириной в 50 мм с выступом в одну сторону около 15 мм. Сварной шов должен быть герметичным, поэтому сначала делается глубокий провар, далее угол подчищается лепестковым диском и накладывается косметический шов с прогревом широкой зоны. Провар полосы выполняется с обеих сторон диска.

Та сторона диска, на которой полоса имеет более широкий выступ, предназначена для стыковки бака с топкой. Чтобы обеспечить плотный притвор, изнутри к диску приваривается кольцо из гладкой арматуры. При этом зазор между кольцом и полосой должен быть на 1–1,5 мм больше толщины стенки топки.

В центре диска нужно вырезать отверстие и вставить в него трубу дымохода диаметром около 120 мм, расположив её в строну короткого выступа обрамляющего кольца. Длина трубы должна быть на 20–30 см больше планируемой высоты бака. Снаружи на трубу навариваются пластины 40х300 мм толщиной по 3–4 мм в хаотичном порядке. Более эффективный слой теплоты возможен, если сделать в трубе прорези и вставить в них рёбра с выступом вовнутрь около 10–15 мм, однако при этом следует гарантировать герметичность сварных швов. Труба приваривается к диску строго перпендикулярно и герметично, провар выполняется с обеих сторон.

Далее из тонкого стального листа нужно свернуть внешнюю стенку бака и вставить её в обрамляющее кольцо. Разжавшись внутри, лист плотно примкнёт к короткому бортику диска, после чего можно соединить нахлёст короткими прихватками по всей длине. На продольный нахлёст полученного цилиндра накладывается соединительный, а затем косметический сварной шов. Цилиндр устанавливается на дно бака и проваривается снаружи. Крышка бака выполнена обычным диском, вырезанным из тонкого стального листа.

В нижней части бака нужно прожечь сваркой отверстие порядка 20 мм и вставить в него трубку с резьбой на наружном конце. Трубка должна быть направлена точно к центру бака и не доставать до дымохода порядка 15–20 мм, чем обеспечивается эффективное рассеивание и перемешивание поступающей воды. В верхней части бака таким же образом врезается короткий патрубок для забора горячей воды с отступом около 10 см от крышки.

Возможные методы доработки

Несмотря на простоту принципа действия, такой водонагреватель очень удобен в использовании, но требует ряда доработок. Прежде всего, на выходе дымохода из бака нужно просверлить сквозное отверстие и вставить в него шпильку с диском-заслонкой. При этом диск не имеет жёсткого крепления к шпильке, ведь заслонку нужно периодически разбирать для чистки дымохода.

Для обслуживания и ремонта нагревателя его потребуется отключить от обвязки, поэтому рекомендуется установить на резьбовые патрубки бака соединения типа «американка» из латуни. Нижний патрубок подключается напрямую к системе водопровода через запорный кран. Также в этом месте можно сделать сливной отвод с краном и штуцером для подключения гибкого шланга. На верхнем патрубке необходимо предусмотреть свободный отвод с шаровым краном для подсоса воздуха при сливе воды из бака. За отводом устанавливается стандартная группа безопасности — клапан сброса излишнего давления для водяных нагревателей. Далее за группой упаковывается запорный кран.

Если водонагреватель располагается на улице, не будет лишним обеспечить теплоизоляцию бака. Её достаточно легко выполнить обычной базальтовой ватой. Потребуется широкий отрез стальной армирующей сетки, свёрнутой в кольцо с образованием зазора от стенок бака порядка 50–70 мм. К сетке тонкой проволокой крепится утеплитель, затем полученный кожух оборачивается вокруг водонагревателя и стягивается проволочными хомутами.

Правила установки и использования

Дровяной водонагреватель должен устанавливаться на прочном негорючем основании. Несгораемая подложка должна выступать по 15 см в каждую сторону от профиля колонны и не менее 50 см со стороны топочной дверцы. Устанавливать колонну следует не ближе 15 см к стенам с негорючим покрытием и не ближе 50 см к горючей отделке.

Розжиг титана возможен только в полностью наполненном состоянии. При этом в части бака, расположенной выше патрубка забора горячей воды, образуется воздушный карман, выступающий демпфером на случай закипания жидкости. Порядок подготовки бака к работе таков:

  1. Проводится розжиг топки.
  2. Дверца зольника поддерживается открытой, пока пламя не охватит весь объём топлива.
  3. После воспламенения топлива зольник закрывается. Заслонкой регулируется такая подача воздуха, чтобы дымоход на выходе был лишь ощутимо тёплым.
  4. Если в баке появился характерный шум закипающей воды, заслонка поддува перекрывается полностью.
  5. После полного сгорания топлива перекрывается заслонка дымохода.

 опубликовано econet.ru

P.S. И помните, всего лишь изменяя свое потребление - мы вместе изменяем мир! © econet



econet.ru

Преимущества и недостатки дровяного водонагревателя

Первый автономный водонагреватель «Титан» представлял собой бак для воды, расположенный на топке, и оснащенный смесителем. Изготавливали устройство из меди, нержавеющей или обыкновенной стали. Бак водонагревателя вмещал от 150 до 200 литров воды.

Принцип работы устройства

Что интересно, принцип работы устройства до сих пор остается прежним. Чтобы нагреть воду в емкости нужно в топку загрузить дрова или уголь. Результатом горения является горячий воздух, который поднимается в трубу, специально предусмотренную внутри бака. При этом горячая вода также поднимается. В верхней части емкости расположено выходное отверстие для воды, в котором установлен тройник, распределяющий последующую подачу воды в душ, кран, смеситель.

Если в системе водоснабжения не было достаточного напора воды, то она из бака водонагревателя вытекала в ванну. Еще в прошлом веке люди старались установить титановый водонагреватель не только в квартирах многоэтажных домов, но и на дачах, и в частных строениях.

Плюсы и минусы водонагревателя

Чтобы дать реальную оценку возможностям устройства необходимо ознакомиться с его преимуществами и недостатками.

К преимуществам водонагревателя можно отнести следующие факты.

  1. Современные технологии позволили создать модель титанового водонагревателя, которая легко подключается к центральному водоснабжению или емкости, находящейся на крыше частного дома.
  2. «Титан» водонагреватель дровяной способен очень быстро нагреть большой объем воды. В некоторых моделях вода, находящаяся в баке, нагревается за 25-30 минут до горячего состояния (а объем емкости равен 150-200 литрам).
  3. Достоинством можно считать независимость устройства от работы электрической сети и подачи воды по трубам центрального водопровода.
  4. Водонагреватели дровяные имеют сравнительно невысокую стоимость.
  5. Устройство вмещает большой объем воды.
  6. Наружные стенки агрегата сделаны из нержавеющего материала.
  7. Мощность устройства около 10 кВт.

Но водонагреватель имеет также и ряд недостатков:

  • зимой емкость нужно освобождать от воды, чтобы стенки бака не оказались повреждены в результате замерзания жидкости при минусовой температуре:
  • необходимо постоянно контролировать работу бака и процесс горения топлива;
  • нужно производить уборку продуктов горения: золы, шлака.

Дровяной водонагреватель «Титан» оснащен смесителем, который нельзя менять ни при каких обстоятельствах. Не исполнение этого требования приведет к поломке устройства и всей системы нагрева воды.

Конструкционные особенности современных моделей

Сегодня водонагреватель «Титан» немного отличается от первой конструкции. Изменился не только внешний вид изделий, но и функциональные качества. Современные устройства:

  • работают как на твердом топливе, так и от электричества;
  • оснащены ТЭНами, расположенными в баке с водой;
  • оборудованы терморегулятором, который поддерживает установленную пользователем температуру воды в емкости.

Модернизированные водонагреватели стали более удобными и экономичными. Это обуславливает их популярность среди дачников и жителей частного сектора, которые желают пользоваться горячей водой, не зависимо от коммунальных служб и соседей.

Современный титан водонагреватель электрический может нагревать воду по старинке при помощи дров и угля, а поддерживать постоянную температуру жидкости в баке за счет работы ТЭНов и терморегулятора. Комбинированная схема подключения позволяет экономично расходовать время, деньги и ресурсы.

Ознакомившись с устройством водонагревателя и его основными функциями можно сделать следующий вывод, что использование такого мощного и эргономичного аппарата для нагрева воды, как Титан, выгодно во всех отношениях.

Недавно разработаны водонагреватели, работающие на газу.

Установка дровяного водонагревателя

Некоторые люди считают, что использование централизованной горячей воды на сегодняшний день слишком дорогое удовольствие, которое при этом омрачается всевозможными перебоями в работе трубопровода, связанными с авариями, ремонтными работами, плановым обслуживанием.

Разумным решением для населения становится приобретение водонагревателя, в частности – «Титана». Но его нужно не только купить, но и установить. Процесс несложный, поэтому можно обойтись без вызова специалистов и установить водонагреватель самостоятельно. Для этого потребуется:

  • дрель, или перфоратор;
  • ключ разводной;
  • рулетка;
  • карандаш; ножницы по металлу;
  • победитовый бур.

Также лучше иметь под рукой герметик (пакля, лента фум, паста), тройник, муфты, клапан предохранительный, шланг или эластичную трубу с небольшим сечением.

Расположить водонагреватель нужно в таком месте, чтобы он никому не мешал. Поскольку устройство достаточно громоздкое. На стене нужно отметить точки крепления.

Водонагреватель «Титан» лучше подвешивать на анкера, которые обеспечат надежную фиксацию тяжелого устройства.

На подобном агрегате крепления могут располагаться неравномерно, это следует учитывать при монтаже. В отмеченных на стене местах с помощь перфоратора и бура делаются отверстия под дюбеля или анкера, на которые и фиксируется водонагреватель.

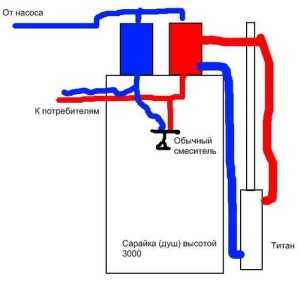

Схема подключения дровяного устройства:

Только после того, как «Титан» надежно зафиксирован на стене, его можно подключать к системе водоснабжения. Технология подключения к водопроводу и электрической сети стандартная, как и для всех типов водонагревательного оборудования.

Статья была полезной? Оцени и поделись ей в соц. сетях:
 Loading ...

Советуем почитать по теме:

expertelektrik.ru

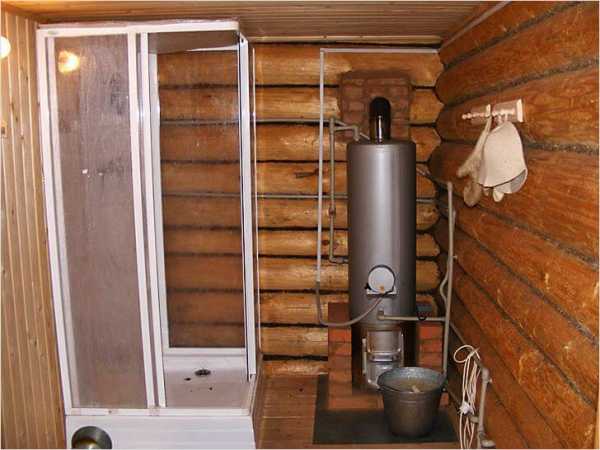

Печки для бани на дровах с баком для воды

Впервые про автономный водонагреватель на дровах, способный обеспечить жилище горячей водой, узнали в 19 веке. Тогда его конструкция состояла из топки, емкости с водой и крана. В советские времена такой тип водонагревателя получил название «Титан». Его бак, размещенный на топке, изготавливался из меди, нержавейки или обычной стали и мог достигать в объеме до 200 литров.

Принцип работы дровяного бойлера

Заключается в следующем: чтобы вода в баке нагрелась, в топку под ним требуется загрузить дрова, уголь или любое другое твердое топливо, в результате горения которого по трубе внутри бака поднимается горячий воздух вместе с остальными продуктами горения.

Затем горячая вода согласно явлению конвекции, поднимается вверх емкости, где встроено выходное отверстие для воды. Сразу за ним обычно устанавливается тройник, направляющий воду на смеситель или душ.

В случае если в водопроводной системе отсутствовало давление, то вода из емкости «Титана» могла сама вытекать в ванную. Благодаря этому «Титан» получил широкое применение на дачах, а также в банях.

Чтобы реально оценить возможности устройства нужно рассмотреть его положительные стороны:

Водонагреватель типа «Титан» отличается своей экономичностью

  • Современные бойлеры на дровах имеют возможность подключиться к центральной системе водопровода или баку с водой на крыше этого, а также соседнего помещения.
  • Дровяные водонагреватели способны быстро нагреть воду: чаще всего горячую воду на выходе можно получить уже через полчаса работы «Титана».
  • Бойлеру на дровах не обязательно наличие подключения к электросети или центральной системе водоснабжения.
  • Емкость для воды может достигать до 200 литров в объеме.
  • Низкая цена прибора доступна для использования на дачных участках и в банях.
  • Корпус дровяного бойлера изготавливается из нержавеющих материалов.
  • Средняя мощность работы титана достигает 10 кВт.

Однако несмотря на все преимущества водонагревателя на дровах, прибор имеет свои минусы:

  • Существует необходимость сливать воду из емкости в зимний период. Иначе при замерзании жидкости стенки бака могут деформироваться или получить повреждения.
  • При работе дровяного водонагревателя необходимо постоянно следить за процессом горения топлива.
  • После пользования прибором необходимо чистить топку от продуктов горения (пепла).

Внимание! Дровяной бойлер оснащен специальным смесителем, его замена на другой тип категорически запрещена. Иначе существует риск поломки устройства или системы в целом.

«Титан» работает за счет горения твердотопливных материалов

Некоторые современные модели советских водонагревателей на дровах прошли небольшие изменений: они способны работать не только на твердом топливе, но и на электричестве. В бак с водой монтируются ТЭНы.Также монтаж терморегулятора позволяет поддерживать заданную температуру воды в емкости.

Видоизмененные бойлеры стали намного удобнее и экономичнее. Благодаря этому многие дачники устанавливают «Титан» в дачных домиках и банях, чтобы была возможность пользоваться горячей водой.

Основным преимуществом современных дровяных бойлеров является возможность нагрева воды за счет твердотопливных материалов, а уже поддержание требуемой температуры осуществлять благодаря работе ТЭНа. Подобная система помогает значительно экономить горючие материалы, время и деньги.

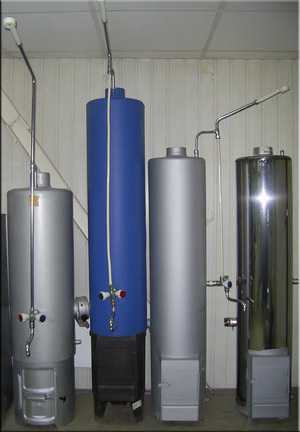

Сегодня в специализированных магазинах представлен большой ассортимент водонагревателей на дровах различных производителей и ценовой категории. За 250$ можно приобрести водонагреватель твердотопливный КВЛ-1 ЕРМАК (Титан на дровах) с объемом бака 80 литров российского производства. Выложив сумму в размере 500$ можно стать обладателем водонагревателя-колонки титан на твердом топливе Opop LK 100 чешского производства. Объем бака данного устройства достигает 100 литров.

Однако, проведя обзор отзывов на различные модели дровяных бойлеров и разных производителей, понятно, что все они получили широкую популярность. На приборы написано довольно много хороших рекомендаций. Главной причиной негативных отзывов на некоторые из них – это прогорание дверцы и внутренности топочной со временем. Но, к сожалению, такие последствия со временем неизбежны.

Подводя итоги, можно сказать, что «Титан» – это очень мощный водонагреватель. Его использование сегодня встречаются не только на дачах, в банях, но и даже в железнодорожных вагонах. Следует добавить, что некоторые бойлеры типа «Титан» были модифицированы и стали газифицированными. Однако несмотря на все многообразие современных водонагревателей будь то газовая колонка или электрический бойлер, дровяной агрегат не перестает быть актуальным для загородных домов и дач.

teplolivam.ru

Водонагреватели (Water heaters). Описание, виды и выбор водонагревателя

Доброго времени суток, уважаемые посетители проекта «Добро ЕСТЬ!», раздела «Техника»!

В сегодняшней статье, речь пойдет о водонагревателях.

Полагаю, что многие из Вас, дорогие читатели сталкивались с ситуацией, когда нет горячей воды день, два, три, неделю. Кстати, близится лето, и снова начнутся очередные отключения горячей воды для профилактики теплосетей. Хотя до них, никто не застрахован от желаний соседей сменить себе трубы, либо прорыва где-нибудь трубы… Я уже молчу о тех людях, у которых вообще горячей водой можно воспользоваться всего пару часов в сутки…

В общем, чтобы это Вас не беспокоило, следует приобрести водонагреватель, благодаря которому, Вы в меньшей мере будете зависеть от внешних ситуаций с возможным перебоем поставки горячей воды.

Итак, давайте же рассмотрим, что такое водонагреватель, и какие они бывают, а далее разберем, на что необходимо обратить внимание при выборе водонагревателя.

Водонагреватель (англ. Water heater) — устройство для нагрева воды в местной системе горячего водоснабжения.

Водонагреватель в истории

Водонагреватель, который мы знаем сегодня, не имеет практически ничего общего со своим прародителем. Одним из первых способов нагревания воды были раскаленные на огне камни, которые погружали в емкость с водой. Затем появились металлические материалы, которые стали использоваться в качестве теплопроводящего элемента, что значительно сократило время нагрева воды.

Нагреватели, имеющие общие черты с современными моделями, были известны уже в XIII веке. В 1760 годах Гораций де Соссюр, швейцарский натуралист, изобрел солнечные нагреватели воды. Солнечный водонагреватель имел стеклянный верх и черные накладки внизу, температура внутри поднималась выше 100°С. В 1891 году свою солнечную систему «Climax» стал продавать Кларенс Кемп. А в 1909 году Уильям Дж. Бейли ввел разделение нагревателя на наружный коллектор и внутренний бак, что позволило солнечному водонагревателю меньше зависеть от погоды и времени суток.

После Второй мировой войны гелиоводнагреватели представляли собой простой и недорогой способ нагрева воды, который активно применяли японские фермеры. До сих пор, например, большая часть домов в Израиле используют тепло от солнечных батарей водонагревателей. Наиболее ярким современным примером использования энергии солнца является недавно построенный небоскреб в Дубаях, автономное энергообеспечение которого осуществляется полностью с помощью встроенных в стены здания солнечных аккумуляторных батарей.

Однако в большинстве стран солнечные водонагреватели постепенно вытеснили водонагреватели с использованием газа в качестве топлива.

Первые газовые водонагреватели появились в конце XIX века и постепенно стали пользоваться все большей популярностью. Первые в мире газовые колонки появились в Германии в 1895 году и выпускались на фабрике Junkers&Co.

Изобретателем газовых водонагревателей является профессор немецкого университета Хуго Юнкерс, в 1892 году запатентовавший калориметр – прибор для измерения теплотворной способности природного газа, который должен был использоваться в газовых двигателях. За свое изобретение Хуго Юнкерс получил в 1893 году награду всемирной выставки в Чикаго. Успех изобретения был довольно велик, и компании Хуго Юнкерса пришлось создать широкий ряд различных моделей, появились котлы различной мощности настенные и напольные. Сегодня имя изобретателя является известной торговой маркой Junkers в составе Bosch.

Первые газовые колонки представляли собой довольно сложные технические устройства, однако возможность получения горячей воды без лишних усилий делали газовые колонки привлекательными для жителей городов. Газовые колонки начала XX века были оснащены автоматикой, обеспечивающей модуляцию пламени горелок в зависимости от расхода воды, а автоматическое отключение газа при попадании пламени делало колонки достаточно безопасными.

Идея использования электрического тока в качества проводника тепла также появилась в конце XIX века. В 1885 году знаменитая немецкая компания AEG (Allgemeine Electricitats-Gesellschaft) запатентовала изобретение Йохана Вайланта – электрический водонагреватель, который представлял собой бак с подключенным к электросети ТЭНом для нагрева воды. Бак электроводонагревателя был большого размера и потреблял много электроэнергии, не был защищен от коррозии.

В 1924 году немецкий доктор Теодор Штибель создал первый кипятильник. Кипятильник был с круглым сечением стержня, затем кипятильник приобрел витиеватую форму, изгибы позволили увеличить площадь нагрева и сократить время нагревания воды. В середине XX века немецкая компания «Stiebel Eltron» поставила на поток производство первых бытовых водонагревателей.

Бытовые модели имели невысокую производительность, достаточную для нагрева небольшого объема воды. Однако в промышленных условиях такой производительности было явно недостаточно. Нагрев в промышленных масштабах занимает большое количество времени и требует непрерывного доступа к горячей воде. Так появились накопительные резервуары, способные поддерживать нужную температуру воды в течение длительного времени. В таких резервуарах нагревательный элемент содержится в самом баке и контактирует с водой напрямую.

Виды водонагревателей

Существует 4 основных вида водонагревателей с разными модификациями:

  • 1. Газовый водонагреватель — устройство для нагрева воды за счёт энергии сгорания газа с целью последующего использования в технологических, хозяйственных, санитарно-гигиенических или бытовых целях. В качестве топлива может использоваться как природный газ, так и сжиженный (баллонный).

По устройству газовые водонагреватели делятся на проточные и накопительные.

Проточный водонагреватель настенного типа часто зовут газовой колонкой. Особенность проточного водонагревателя есть то, что он имеет относительно небольшую конструкцию.

Накопительный водонагреватель характеризуется большим баком, размеры которого зависят от количества необходимой для Вашей семьи горячей воды.

Основным достоинством газовых водонагревателей является использование удобного и наиболее дешевого топлива — природного газа. Однако газ также является пожаро- и взрывоопасным, кроме того, он вреден для дыхания, поэтому неисправный газовый водонагреватель может быть гораздо опаснее неисправного электрического. Также газовые водонагреватели требуют наличия дымохода для отвода продуктов сгорания.

Объемные, дорогие и менее удобные накопители (газовые бойлеры) нужны лишь там, где слабая газоподводящая линия.



  • 2. Электрический водонагреватель. По устройству электрические водонагреватели делятся, как и газовые, на проточные и накопительные. Разница лишь в том, что в отличии от газового водонагревателя, подогрев воды в котором осуществляется за счет горения природного газа, электрический подогревает воду с помощью электроэнергии.

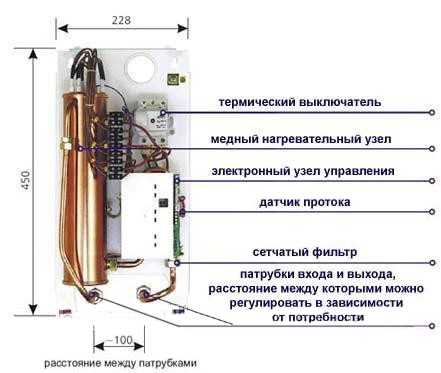

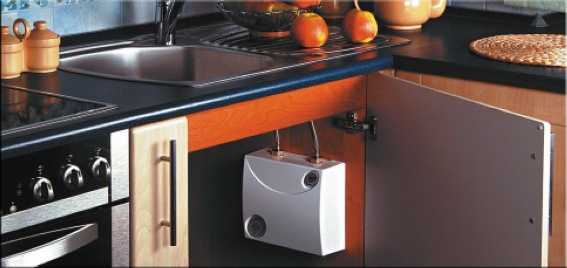

Проточный электрический водонагреватель. Это устройство имеет меньшую по габаритам конструкцию, чем газовый проточный водонагреватель.

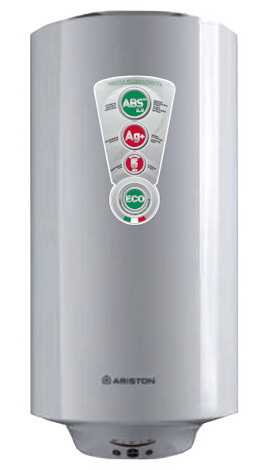

Накопительные электрические водонагреватели – весьма простые и надежные устройства. Этот агрегат представляет собой своего рода бак или котел, в котором до установленной температуры происходит нагрев воды. Электрические водонагреватели дают возможность иметь постоянный запас горячей воды. К тому же его энергозатраты позволяют пользоваться другими электроприборами без угрозы сбоев напряжения.

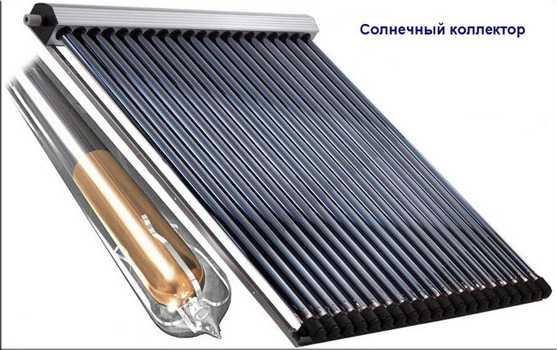

  • 3. Солнечный водонагреватель — разновидность солнечного коллектора. Предназначен для производства горячей воды путём поглощения солнечного излучения, преобразования его в тепло, аккумуляции и передачи потребителю.

Такой вид водонагревателей отлично подойдет к солнечным регионам нашей планеты, который превосходно может экономить электроэнергию и другие ресурсы, а соответственно и денежные средства.



  • 4. Дровяной водонагреватель — водонагреватель, использующий дрова для нагрева воды. Применяется для нагрева воды в поездах, загородных домах, бассейнах.

Дровяной водонагреватель конструктивно состоит из трех частей – топки, бака с водой, и особого смесителя. Этот водонагреватель представляет собой типичный накопительный водонагреватель закрытого типа. В СССР такой водонагреватель принято было называть «титан». Бак с водой, который мог изготавливаться из меди, нержавеющей или обыкновенной стали, располагался на топке. Емкость бака – 150-200 литров.

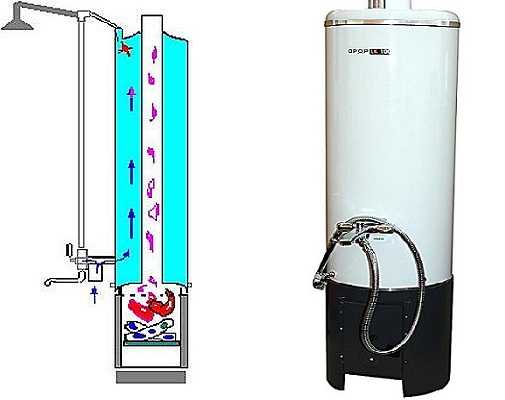

Принцип работы и устройство титана следующее. В топку загружается топливо – дрова или уголь. Горячий воздух вместе с продуктами горения поднимаются сквозь круглое отверстие, представляющее собой трубу внутри бака. Нагрев бака происходил довольно быстро – за 20-30 минут, а то и быстрее. Продукты горения и горячий воздух нуждаются в принудительном удалении в стандартный дымоход. Горячая вода по принципу конвекции поднимается в верхнюю часть бака, в которой расположено выходное отверстие. Непосредственно возле выходного отверстия расположен тройник – горячая вода может идти как напрямую в лейку душа, так и вниз, на смеситель. Титан можно было использовать как накопительную резервную емкость: в случае отсутствия воды титан превращался в водонагреватель открытого типа. На практике это выглядело так: если воды в водопроводе не было, вода из бака вытекала самотеком в ванную.

Титан – довольно мощный водонагреватель. Примерная мощность мощность титана – не менее 10 кВт. Особенно быстро титан нагревается от высококалорийного топлива (газа). В послевоенное время (в 50-е года прошлого века) титаны стали газифицироваться. Внутрь топки устанавливалась стандартная печная горелка. Примерно в это же время у титана появился серьёзный конкурент – компактный газовый водонагреватель (газовая колонка). Долгое время они мирно сосуществовали, пока к 90-м годам прошлого века в массовой продаже не появились качественные автоматические газовые водонагреватели. В настоящее время дровяные (угольные) водонагреватели (титаны) применяются в поездах и в местностях, где отсутствует газовые магистральные сети.

Видео: «Типы водонагревателей по характеру подогрева воды»

Выбор водонагревателя

После первого знакомства с водонагревателями, давайте же теперь рассмотрим, на что необходимо обратить внимание при выборе водонагревателя. Итак…

— Как выбрать газовый водонагреватель?
— Как выбрать электрический водонагреватель? (статья ожидается)
— Как выбрать солнечный водонагреватель (солнечный коллектор)? (статья ожидается)
— Как выбрать дровяной водонагреватель? (статья ожидается).

В следующих статьях мы познакомимся с вами, дорогие читатели поближе с каждым из типов водонагревателя.



tech.dobro-est.com

Водонагреватели Титан в Новосибирске - 554 товара: Выгодные цены.

Водонагреватель Electrolux EWH 80 Magnum Slim Unifix

Показать похожие

Компания из Новосибирска, бесплатная доставка (10 декабря) В МАГАЗИН Онлайн консультант Бесплатный номер 8 800... Заказ в один клик

novosibirsk.regmarkets.ru

Чем бойлер отличается от титана: разбираемся и сравниваем

С горячей водой жить приятнее и комфортней. Это понимаешь в XXI веке, и представляешь, как ценили возможность принять горячую ванну лет 200-300 назад, когда для минимального комфорта приходилось прилагать максимум усилий.

Но с появлением водонагревателей жизнь изменилась к лучшему. Сегодня используются два типа устройств: титаны и бойлеры. Чем, кроме названия, отличаются эти приборы, рассказали эксперты специализированной компании ALM-zapchasti.

Привет из прошлого: особенности титанов

Первые приборы, созданные специально для подогрева воды, появились в XIX веке. И название «титаны» получили не случайно. По сравнению с традиционными самоварами эти агрегаты выглядели настоящими гигантами. Емкость вмещала 150-200 литров воды.  Бак изготавливали из меди или нержавейки.

Конструкция включала 3 обязательных элемента: бак для воды, топку и смеситель.

Первые версии титанов топились исключительно дровами. Позже появились устройства с угольным подогревом. Современные титаны работают на твердом топливе, а постоянную температуру внутри емкости поддерживают ТЭНы и терморегуляторы.

Плюсы водонагревателей этого типа:

  • мощность и быстродействие: нагрев воды за 20-30 минут;
  • универсальность применения: прибор подсоединяется к водопроводу или к емкости, которая установлена на крыше дома;
  • титан не зависит от электричества и подачи воды;
  • экономичный прибор;
  • доступная стоимость.

К недостаткам относят:

  • используется пожароопасное топливо, поэтому необходимо следить за работой прибора и убирать образовавшийся пепел;
  • зимой приходится сливать воду, чтобы бак не повредился на морозе;
  • если ломается смеситель, то заменять нужно только идентичным.

Где сегодня используются тинаны

Титаны и сегодня востребованы там, где нет централизованной подачи воды и электроэнергии:

  • в вагонах пассажирских поездов;
  • в загородных домах;
  • на даче.

Бойлеры – титаны XXI века

Когда говорят о водонагревателях, чаще упоминают название «бойлер». Раньше эту роль выполняли газовые проточные устройства, в быту – газовые колонки. Сегодня так называют электрические водонагреватели накопительного типа.

Эти устройства массово стали устанавливать в городских квартирах, когда начались перебои с централизованной подачей горячей воды, да и цены на водоснабжение взлетели до небес.

Особенности бытовых бойлеров:

  • источник тепла – электричество;
  • внутри прибора установлены 1-2 ТЭНа,  магниевый анод, терморегулятор, патрубки для подачи и вывода воды;
  • бак выполнен из стали холодной прокатки, покрытой эмалью или биокерамикой;
  • объем бытового водонагревателя 15-150 литров. Стандартный вариант на семью 3-4 человек – 80-100 литров.

Бойлеры просты в использовании, долговечны, безопасны. Идеальный вариант для жилых помещений в городах и сельской местности.

Если титаны – это вчерашний день, который имеет право на жизнь, то электрические водонагреватели – самый востребованный вариант сегодня.



alm-zapchasti.com

принцип работы, преимущества и недостатки

Первый автономный бойлер на дровах был изобретен еще в далеком XIX веке для обеспечения собственного жилища независимым источником горячей воды. Это был естественный шаг после изобретения современного водопровода и канализации. Первый автономный «Титан» конструктивно состоял из: топки, бака с водой и смесителя.

Титан – это несложный бойлер, который отличается от других изделий данного типа, экономичностью в использовании

Во времена советского союза такого типа водонагреватели принято было называть «Титаном». Изготовления такого бака для воды, который располагался на топке, могло осуществляться как из меди, так и из нержавеющей или обыкновенной стали. Стационарная емкость быка была рассчитана на 150–200 литров воды.

Принцип работы

Несмотря на его историю возникновения, принцип работы водонагревателя на дровах претерпел некоторых изменений и на сегодняшний день он заключается в следующем: для осуществления нагревания воды в баке необходимо загрузить горючее топливо, дрова или уголь. В результате горения топлива выделяется горячий воздух, который, в свою очередь, поднимается вместе с продуктами горения через трубу, располагающуюся внутри бака.

Принцип работы бойлера

Горячая вода, следуя принципу конвенции, поднимается в верхнюю часть бака, где находиться выходное отверстие для жидкости. Сразу за таким отверстием расположен тройник, который распределяет дальнейшее направление воды: для душа или на смеситель.

На практике это выглядело так, что если в общей системе водоканала отсутствовал напор воды, то жидкость из бака водонагревателя «Титана» самотеком вытекала в ванную. Еще в советские времена титан начали использовать не только в высотках, но и устанавливать на дачи.

Достоинства и недостатки

Для возможности реально ценить возможности агрегата необходимо четко разобрать его достоинства:

1. Современные модели водонагревателей на дровах предусматривают в своих возможностях подключение к центральному водопроводу или емкости с водой, установленной на крыше этого или рядом находящегося помещения. 2. Бойлер на дровах осуществляет быстрый нагрев воды. Зачастую на протяжении 20–30 минут вода в баке будет нагрета до горячего состояния. 3. Независим от подачи электричества и центрального водоснабжения. 4. Одноразовый объем воды достигает 150–200 литров жидкости. 5. Небольшая стоимость агрегата. 6. Корпус водонагревателя выполнен из нержавеющих материалов. 7. Мощность работы титана – 10 кВт.

Помимо всех достоинств водонагревателя на дровах, как и каждый агрегат, он имеет свои недостатки:

1. Необходимость сливать воду с бака в зимнее время. В противном случае при сильных морозах стенки бака могут быть повреждены водой. 2. Постоянное слежение за работой бака в дровяных водонагревателях и процессом горения топлива. 3. Принудительная уборка продуктов горения топлива (пепла).

Важно! Водогрейный дровяной водонагреватель оборудуется специальным смесителем, замена которого на иной тип строго запрещается. В противном случае может произойти поломка агрегата и системы в целом.

Современные интерпретации «Титанов»

На сегодняшний день стационарное понимание некоторых моделей советских дровяных водонагревателей претерпели небольших изменений:

1. Могут работать на твердом топливе, электричестве. 2. В емкость с водой установлены ТЭНы. 3. Установлен терморегулятор, позволяющий поддерживать требуемую температуру воды в баке.

Измененные модели водонагревателей достаточно удобны и экономичны с финансовой стороны вопроса. Именно поэтому многие дачники предпочитают купить «Титан» для своего домика, чтоб иметь горячую воду в любое время года, вне зависимости от остальных соседей.

Топливом для Титана-7 служат дрова, опилки, органика, картон, щепки

Главным достоинством современных водонагревателей является возможность нагрева жидкости при помощи твердого горючего, а поддержание температуры осуществлять за счет работы ТЭНов. Такая комбинация работы агрегата позволяет радикально экономить время, средства и потребляемые ресурсы.

Исходя из всего вышесказанного, можно сделать вывод, что «Титан» – это достаточно мощный водонагреватель, использование которого можно повстречать сегодня в железнодорожных поездах и «хрущевках». Необходимо отметить, что некоторые титаны еще в 50-е годы претерпели некоторых конструктивных изменений и стали газифицированными.

Несмотря на многообразие современной нагревательной техники, такой как газовая колонка и электрический бойлер, его актуальность не перестает быть популярной для загородных домов и дач.

buranrus.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
