Тиски слесарные и станочные

Основное отличие станочных тисков от слесарных в высоте губок для зажима и более жесткой конструкции. О том, где применяются тиски, каких видов они бывают и какие возможности предоставляют, читайте в статье.

Обработка изделий, изготовленных из различных материалов, включает в себя целый спектр работ. Однако для получения лучшего результата деталь должна быть не только удобно установлена, но и надёжно закреплена. Именно с этой целью когда-то были придуманы, а затем и усовершенствованы тиски — приспособление, состоящее из корпуса и двух зажимных губок. Фиксация изделий обычно осуществляется путём вращения рукоятки винта или с помощью различных механизмов: клиновых, диафрагменных, эксцентриковых и др. Существуют и пневматические параллельные тиски, в которых для перемещения и прижатия подвижной губки используется сжатый воздух.

В зависимости от сферы применения различают тиски слесарные и тиски станочные.

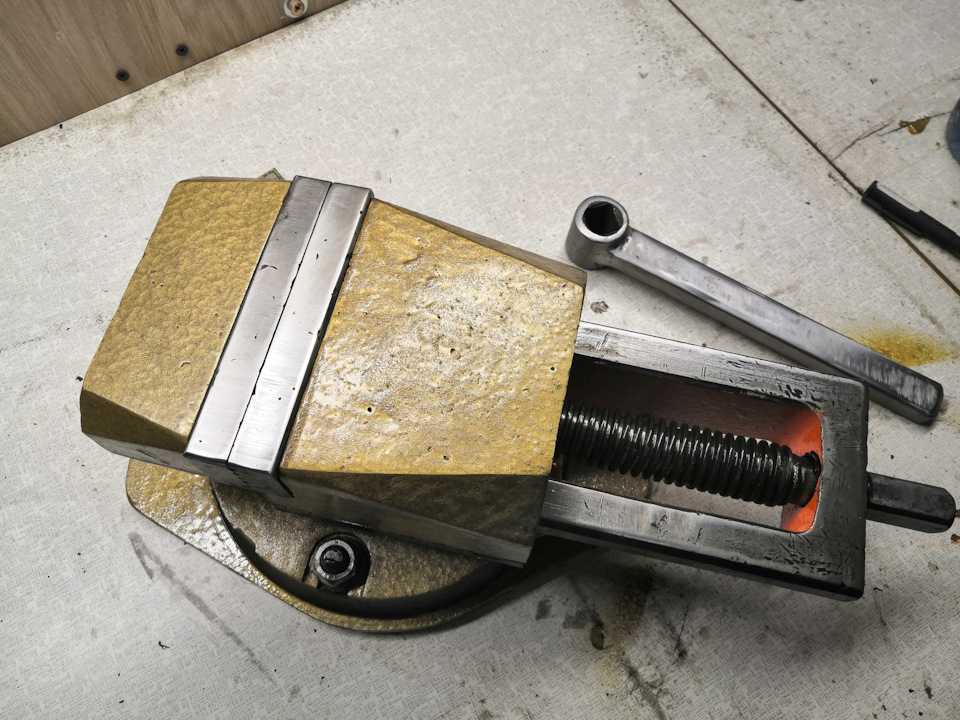

Станочные тиски

Тиски станочные предназначены для жесткого закрепления деталей при фрезеровании, сверлении, строгании и др. операциях, осуществляемых на станках. В случаях, когда изделие требуется зафиксировать под определенным углом, тиски устанавливают на поворотную платформу, обеспечивающую свободное вращение вокруг вертикальной оси. После выбора нужной позиции зажимной инструмент притягивается к основе специальными болтами. Поворотная основа — удобное вспомогательное устройство, однако она несколько снижает жесткость конструкции, поэтому использовать её следует только при необходимости.

Для установки обрабатываемой детали под углом к плоскости стола применяются синусные тиски. С учётом нужного угла по специальной формуле рассчитывается высота проставки (базовый набор этих изделий обычно входит в комплект, а дополнительные изготавливаются по мере необходимости), которая затем вставляется на подвижной части между нижней опорой и цилиндрической втулкой.

Существуют и двухпозиционные синусные тиски — благодаря своей универсальности они приобрели большую популярность у мастеров. Устройство этого инструмента даёт возможность установки детали с наклоном в двух взаимно перпендикулярных плоскостях.

Для фиксации обрабатываемого изделия под любым углом в трёх плоскостях применяют трёхкоординатные тиски. Этотинструмент является самым сложным и дорогим, однако и возможностей предоставляет гораздо больше, чем другие виды зажимных устройств.

При работе с крупными деталями используются отдельные половинки прижимов, которые закрепляются прямо на рабочем столе. При этом одна губка имеет небольшой ход, благодаря которому возможна прочная фиксация обрабатываемого изделия.

Одновременная обработка двух деталей становится вполне реальной, если в деле применяются двойные станочные тиски. Отдельный инструмент создан и для зажатия двух заготовок под прямым углом. Возможно, это не самые распространённые устройства, но «в природе» они существуют, и даже пользуются спросом в определённых областях работ.

Слесарные тиски

Тиски слесарные, как и следует из названия, широко применяются при различных видах слесарных работ. Зажимной инструмент устанавливают на верстаках и используют в случаях, когда при обработке детали её неудобно или просто опасно держать руками. В отличие от станочных, слесарные станки актуальны для работы с довольно мягкими материалами — древесина, пластик и т.п.

Оба вышеописанных вида тисков могут выпускаться в различных размерах, с разной величиной хода подвижной губки. Однако станочные тиски имеют меньшую высоту губок, а конструкция инструмента более жесткая, чем в слесарных моделях.

Компания «Кибер-Инструмент» предлагает широкий выбор слесарных и станочных тисков. Фирма, работающая по всей России почти два десятка лет, специализируется на поставке и продаже различных инструментов, комплектующих и расходных материалов к ним. «Кибер-Инструмент» сотрудничает с такими всемирно известными производителями инструмента, как Stanley, Sparky, Makita, Griff. Богатый опыт работы, знание профессиональных тонкостей, популярных и новых моделей, а также богатый ассортимент товаров позволяют компании удовлетворить практически любые запросы своих клиентов.

конструкции, разновидности. Обзор — Строительный портал ПрофиДОМ

В оснащении мастерской тиски — важнейшее приспособление, так как на весу работать в большинстве случаев невозможно. При этом, многим любителям мастерить известны разве что слесарные тиски. На самом деле, – их великое множество видов, разновидностей и конструкций

Тиски — приспособление на редкость универсальное, способное удержать заготовки из любых материалов. Конечно, универсальность имеет и оборотную сторону — затупленные о сталь столярные инструменты, вывернувшиеся трубы, раздавленные хрупкие предметы…

Со временем, по мере совершенствования мастерства появляются и вторые, а то и третьи тиски, уже специализированные под какую-то конкретную задачу — столярные или гравёрные для художественной обработки металла либо просто ручные (фактически пинцет с фиксацией). Появление сверлильного или сверлильно-фрезерного станка сопровождается и машинными тисками для него и т. д. и т. п.

Конструкция тисков

Тиски состоят из станины и подвижной губки, соединённых винтом. При этом, на станине обязательно имеются какие-либо элементы крепления к верстаку или станку.

Станина и подвижная губка чаще всего сделаны из чугуна литьём. Реже встречаются кованые стальные, последние обычно закалены примерно до 45 HRC, что даёт необходимый компромисс между твёрдостью и ударной вязкостью (способностью переносить удары без разрушения).

В последнее время, на рынках можно встретить «облегчённые» тиски из дюралюминия и тому подобных лёгких сплавов. Но этот материал, в данном случае, совершенно непригоден — такие тиски могут быть разрушены буквально одним ударом молотка, так что приобретать их не следует.

Ходовой винт любых тисков должен быть стальным и иметь упорную или, хотя бы, трапециевидную резьбу

Метрическая треугольная резьба допустима, только, в ручных тисочках, которые, по сути, скорее являются плоскогубцами с винтовым сжимом. Никогда не удлиняйте вороток ходового винта трубами, газовыми ключами и подобными предметами, чтобы не испортить тиски. Дело в том, что длина воротка не произвольная, а подобрана из соображений прочности винта.

Если усилие зажима недостаточное, следует очистить от опилок ходовой винт и его гайку, а если тиски новые и недорогие, возможным решением может быть шлифовка резьбы пастой для притирки клапанов. Но, несколько раз подумайте, прежде чем браться за неё.

Ещё один важный элемент тисков — губки. Как правило, они сменные, на винтах

Губки могут быть заменены другими, из более мягкого материала (цветной металл, пластики), или просто новыми в случае износа.

Быстрозажимные тиски

Встречаются и «быстрозажимные» тиски. В большинстве случаев, это означает, что ходовой винт проходит через подпружиненную, подвижную в поперечном направлении деталь. В ней нарезана резьба для винта, причём резьба эта наполовину срезана и переходит в паз так, чтобы при нажатии на деталь витки резьбы вышли из зацепления и винт было возможно передвигать без вращения.

Нетрудно догадаться, что прочность наполовину срезанной резьбы меньше, чем цельной, к тому же в этой конструкции неизбежно возникает перекос винта.

На этой фотографии — быстрозажимные тиски из лёгкого сплава, у которых при приложении небольшого усилия рукой разрушилась пластиковая рукоятка ходового винта.

В целом, перед покупкой быстрозажимных тисков стоит решить, что вам важнее — прочность и надёжность или возможность закрепить деталь на пару секунд быстрее? Ведь, применительно к большинству задач сама обработка, всё равно, длится много дольше, чем закрепление детали. В противном случае, нужны совсем уж промышленные тиски с пневмоприводом…

Крепление тисков

Сами тиски могут крепиться к верстаку или столу станка несколькими способами.

Самый прочный — это болты и винты, а для маленьких настольных применяется струбцинка, ювелирный шрабкугель стоит на столе только под своим весом, а некоторые машинные тиски вовсе не имеют креплений, так как их плоское стальное основание примагничивается к плите станка перед обработкой детали.

Слесарные тиски

Слесарные тиски применяются для обработки металла. Накладки на губках сменные, из подкалённой примерно до 45 HRC стали, но для работ с мягкими металлами и пластиками их можно отвинтить и привинтить другие, из мягкого металла. На основании таких тисков обычно есть площадка-наковальня.

Часто, станина состоит из основания и поворотного диска с «ушками» для крепления к верстаку. Они соединены между собой в простейшем случае винтом по центру, а в более надёжном варианте снизу расположен второй диск (или кольцо), скреплённый винтами со станиной. При ослаблении винты отпускают кольцо, и станину становится возможно повернуть. А при затяжке поворотный диск зажимается между кольцом и станиной, и тиски крепко фиксируются от поворота. Такие тиски способны поворачиваться вокруг вертикальной оси — ниже будем называть их поворотными.

Встречаются поворотные слесарные тиски с двумя подвижными губками, т. е. обе губки могут вращаться в станине вокруг горизонтальной оси. Более того, подобные приспособления иногда имеют две пары губок

Вторая пара предназначена для захвата круглых предметов, она направлена в противоположную сторону и, чтобы её задействовать, нужно повернуть цилиндр на 180 градусов. Но ничего не мешает зафиксировать губки и деталь в них в неком промежуточном положении для пущего удобства обработки. Тиски с совместным вращением губок вокруг горизонтальной оси будем называть цилиндрическими поворотными, так как ближняя к станине пара губок переходит в цилиндр, который вставлен в отверстие станины.

В принципе, возможна конструкция, при которой губки поворачиваются вокруг горизонтальной оси, но не поворачиваются вокруг вертикальной.

Рассмотрев вышеупомянутые фотографии, легко заметить отличия таких тисков от «просто» поворотных (т. е. поворотных вокруг только вертикальной оси). Тем не менее, в продаже и те и другие могут называться «поворотными», что может ввести в заблуждение при дистанционной покупке — будьте внимательны при заказе в интернет-магазине!

Для слесарных тисков важно большое усилие зажима, и если вы увидели на рынке экземпляр с треугольной метрической резьбой на ходовом винте, его лучше не покупать — он быстро износится, к тому же усилие зажима будет недостаточное.

Тиски привинчивают к краю стола (его теперь можно смело называть верстаком прямо над ножкой, иначе при ударах по ним, пилении или опиловке верстак будет резонировать, а то и подпрыгивать.

Для опиловки оптимальная высота расположения определяется очень просто — нужно встать прямо, согнутую в локте руку держать вертикально, кулак — под подбородком. Тогда направленный вниз локоть должен касаться тисков. Высоту самих тисков изменить невозможно, поэтому нужно менять высоту верстака или ставить под тиски прокладки из твёрдой фанеры. Высота верстака определяется тоже по росту — стоя прямо, работающий должен опираться на поверхность стола ладонью.

Обычно, соблюсти оба правила эргономики не удаётся, и выбирают что-то одно. Для слесаря-сборщика и ремонтника приоритетом будет высота крышки верстака, для слесаря-лекальщика — высота тисков.

Домашнему мастеру тоже, наверное, стоит ориентироваться на высоту крышки верстака.

На неподвижной части (станине) часто бывает плоский выступ в виде наковальни для нетяжёлых работ. Она будет полезна, к тому же разница в цене с тисками без наковальни довольно мала (если есть вообще).

Самыми важными количественными характеристиками слесарных тисков считаются ширина и максимальное расхождение губок, а также вес приспособления, который косвенно характеризует его размеры и прочность.

В следующей публикации мы рассмотрим другие виды тисок: малые настольные, граверные, шрабкугели и тд.

(Продолжение следует)

Руководство по тискам.

Различные типы тисков и принципы их работы

Тиски, обычное механическое устройство, которое используется для удержания заготовки в неподвижном состоянии, являются неотъемлемым инструментом во многих деревообрабатывающих, металлообрабатывающих и других производственных приложениях. Слесарные тиски (или верстак/тиски), в частности, прикрепляются непосредственно к верстаку, чтобы удерживать заготовку во время таких операций, как пиление, строгание и сверление. В этой статье рассматриваются различные типы тисков и рассказывается, как они работают и какие материалы используются для их изготовления.

Эти настольные тиски находятся в механической мастерской.

Изображение предоставлено ChiccoDodiFC/Shutterstock.com

Тиски для деревообработки

Тип тисков, наиболее часто используемых в качестве деревообрабатывающих тисков, — это верстачные тиски. Он состоит из нескольких компонентов. Элементы тисков, отвечающие за удержание заготовки, называются губками. Набор губок, одна из которых неподвижна, а другая движется параллельно другой, фиксирует заготовку с помощью винтового механизма, который перемещает одну губку по направлению к другой до тех пор, пока они плотно не зафиксируются на заготовке. Челюсти обычно изготавливаются из дерева, пластика или металла, в зависимости от конкретного применения.

Слесарные тиски не обязательно закреплять на верстаках — если рабочая поверхность устойчива, слесарные тиски можно прикрепить либо непосредственно к поверхности, либо сбоку. Тиски, прикрепленные непосредственно к верхней части поверхности, оснащены поворотным механизмом, позволяющим поворачивать тиски по мере необходимости. Поскольку многие настольные тиски, как правило, имеют металлические губки, хорошей идеей может быть облицовка губок деревом или подобным материалом для защиты целостности заготовки. Челюсти могут быть заменены по мере их износа с течением времени. Некоторые слесарные тиски также могут работать как наковальня. Настольные тиски различаются в зависимости от их прочности, долговечности и области применения.

Настольные тиски для тяжелых и средних нагрузок обычно используются для промышленных операций.

Настольные тиски для тяжелых условий эксплуатации

Настольные тиски для тяжелых условий эксплуатации часто изготавливаются из железа, чтобы они могли выдерживать более тяжелые нагрузки и частое использование, и иногда их называют машинными тисками. Основные компоненты включают зубчатые стальные губки, прецизионную направляющую планку и главный винт с резьбой ACME. Необходимо приобрести крепежные детали, а крепежные элементы для крепления губок к тискам часто включают в себя дополнительный комплект сменных губок, которые необходимо установить по мере износа первого комплекта. Типичные сверхмощные настольные тиски либо стационарные, либо имеют поворот на 360 градусов. Настольные тиски с губками для труб оснащены дополнительным набором губок для стальных труб, которые также поворачиваются на 360 градусов и являются сменными.

Настольные тиски для средних нагрузок

Настольные тиски средней грузоподъемности, хорошо подходящие для широкого спектра применений, часто изготавливаются из железа и имеют сменные стальные накладные губки, а также губки для труб.

Многие также имеют поворот на 360 градусов и встроенную наковальню. Поверхности губок можно переключать между зубчатыми и гладкими сторонами, в зависимости от конкретного применения.

Трубные тиски

используются в сантехнике для надежного удержания труб во время их резки или нарезания резьбы. Они могут удерживать трубы диаметром от 3 мм до 200 мм. Их можно установить на верстак или использовать с подвижной штативной стойкой. Стенд обычно используется для проектов, которые происходят вне мастерской. Они складываются для транспортировки, а иногда используются два или более для длинных труб.

Цепные тиски

используют цепь для фиксации трубы. Труба удерживается в V-образной опоре цепью, которая плотно обхватывает трубу. Цепь обычно изготавливается из высокопрочной стали. Цепные тиски хорошо работают с трубами неправильной формы или другими предметами. По сравнению с навесными тисками они, как правило, имеют больший рабочий диапазон и мощность, поскольку только длина цепи ограничивает рабочий диапазон тисков.

Большая зажимная поверхность цепи означает, что трубу можно надежно захватить по всей окружности. Однако закрепление трубы с помощью цепных тисков занимает больше времени, чем другие тиски. Это связано с тем, что цепь должна быть аккуратно продета между губками инструмента, чтобы надежно зажать трубу на месте.

Вилочные тиски

Тиски с бугелем

, также известные как шарнирные тиски или тиски с регулируемыми губками, используют винт для зажима трубы на месте. Фиксированная V-образная нижняя губка и подвижная верхняя губка удерживают отрезки трубы на месте. Обе губки снабжены зазубринами для лучшего захвата. Заготовка располагается на неподвижной челюсти до того, как подвижная челюсть опускается с помощью винта и давления. Барабан поворачивает винт, чтобы отрегулировать расстояние между губками тисков. Тиски бугеля можно закрепить на верстаке или штативной стойке, и они обычно изготавливаются из чугуна.

Тиски для металлообработки

Металлообрабатывающие тиски, также называемые инженерными тисками, удерживают на месте куски металла вместо дерева, чтобы подпиливать и резать их. Эти тиски иногда изготавливаются из литой стали, но в основном из чугуна. Некоторые имеют чугунный корпус со стальным швеллером. Чугун является популярным материалом, потому что он жесткий, прочный и недорогой. Челюсти часто представляют собой отдельную деталь, поэтому их можно заменить. Мягкие крышки губок могут использоваться для защиты деликатных работ и изготавливаются из алюминия, меди, дерева или пластика. Их часто прикручивают к верстаку, при этом лицевая часть челюстей немного выступает за передний край. Эти тиски также могут иметь небольшую наковальню на задней части корпуса, и большинство из них имеют поворотное основание. Для получения дополнительной информации о инженерных тисках, также известных как машинистские тиски, прочитайте наше руководство здесь.

Резюме

В этой статье представлены сведения о различных типах тисков и принципах их работы. Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу поиска поставщиков Thomas, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

Источники

https://www.rockler.com/learn/choosing-the-best-bench-vise-for-you-shop/
https://www.popularwoodworking.com/american-woodworker-blog/vises/
https://drilly.com/разные-типы-визы/
https://www.wisegeek.com/what-is-a-chain-vise.htm#didyouknowout

Другие товары от Машины, инструменты и расходные материалы

Машины, инструменты и расходные материалы

Ручной инструмент — Тиски: Ответы по охране труда

Информационные бюллетени OSH Answers

Легко читаемые информационные бюллетени с вопросами и ответами, охватывающие широкий спектр тем по охране труда и технике безопасности на рабочем месте, от опасностей и болезней до эргономики и продвижения по службе. ПОДРОБНЕЕ >

Загрузите бесплатное приложение OSH Answers

Поиск по всем информационным бюллетеням:

Поиск

Введите слово, фразу или задайте вопрос

ПОМОЩЬ

Что нужно знать об использовании тисков?

Тиски, иногда называемые третьей рукой, являются незаменимым инструментом в инструментальной мастерской или мастерской. Тиски обычно устанавливаются на верстаках или подобных прочных опорах, чтобы удерживать материал на месте.

Большинство тисков можно использовать для самых разных работ. Выберите наиболее подходящие тиски, достаточно прочные для работы.

Надевайте защитные очки или защитные очки или защитную маску (с защитными очками или очками) при использовании ударных инструментов или электроинструментов по заготовке, удерживаемой тисками.
Надежно закрепите тиски. Поместите болты во все отверстия в основании тисков. Используйте стопорные шайбы под гайками.
Установите тиски так, чтобы неподвижная губка немного выступала за край верстака. Это позволяет зажимать длинные изделия в тисках без помех от края верстака.
Убедитесь, что верстак надежно закреплен на основании.

Проверьте тиски на наличие трещин или других повреждений, прежде чем зажимать в них заготовку.
Используйте тиски достаточного размера, чтобы без напряжения удерживать изделие.
Поместите заготовку в тиски так, чтобы вся зажимная поверхность губок поддерживала заготовку
Держите заготовку в тисках как можно ближе к губкам, чтобы предотвратить вибрацию при распиливании, опилении и т. д.
Поддерживайте конец сверхдолгая работа с регулируемой стойкой, пилой или ящиком, а не дополнительная нагрузка на тиски.
Содержите все резьбовые и подвижные детали в чистоте, смазке и без стружки и грязи.
Используйте губки в тисках, если есть возможность пометить изделие.
Замените погнутую рукоятку и изношенные вкладыши губок.

Чего мне не следует делать?

Не приваривайте основание тисков к какому-либо металлу.
Не ремонтируйте тиски с помощью сварки или пайки.
Не пытайтесь согнуть тяжелый стержень в легких тисках.
Не резать челюсти.
Не давите сильно на угол губок тисков.
Не используйте удлинитель рукоятки (например, трубу) для дополнительного зажимного усилия.
Не бейте молотком по рукоятке, чтобы затянуть сильнее, чем рукой.
Не используйте губки тисков в качестве наковальни.
Не используйте тиски с малейшей трещиной.
Не отвинчивайте и не открывайте губки тисков шире, чем они предназначены для использования.

Дополнительную информацию см. в разделе OSH Answers General Hand Tool Operation.
